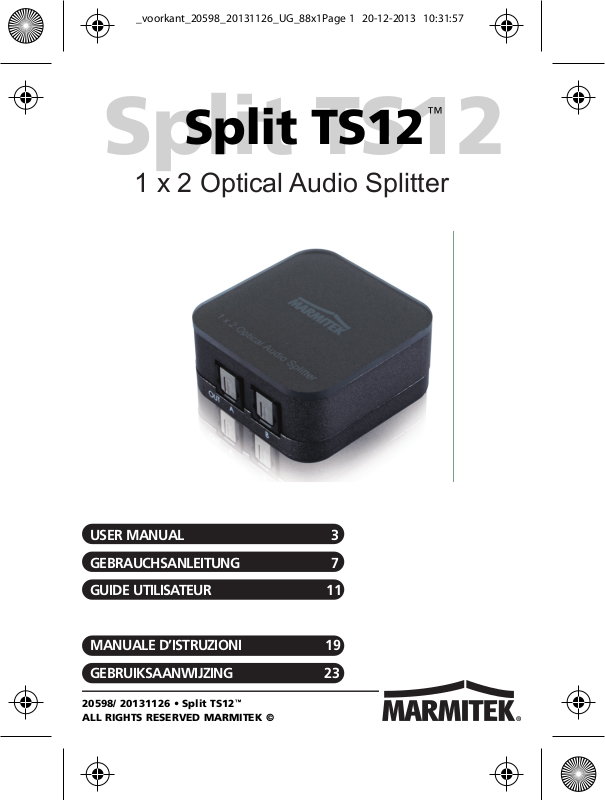

Marmitek Split TS12 User guide [ml]

™

Split TS12

1 x 2 Optical Audio Splitter

USER MANUAL 3

GEBRAUCHSANLEITUNG 7

GUIDE UTILISATEUR 11

MANUALE D’ISTRUZIONI 19

GEBRUIKSAANWIJZING 23

™

2 © MARMITEK

NEDERLANDS

ITALIANO

ESPAGNOL

FRANCAIS

DEUTSCH

ENGLISH

SAFETY WARNINGS

 To prevent short circuits, this product should only be used

inside and only in dry spaces. Do not expose the components to rain or moisture. Do not use the product close to a bath, swimming pool etc.

 Do not expose the components of your systems to

extremely high temperatures or bright light sources.

 In case of improper usage or if you have altered and

repaired the product yourself, all guarantees expire. Marmitek does not accept responsibility in the case of improper usage of the product or when the product is used for purposes other than specified. Marmitek does not accept responsibility for additional damage other than covered by the legal product responsibility.

 This product is not a toy. Keep out of reach of children.  Do not open the product: the device may contain live

parts. The product should only be repaired or serviced by a qualified expert.

 Only connect the adapter to the mains after checking

whether the mains voltage is the same as the values on the identification tags. Never connect an adapter or power cord when it is damaged. In that case, contact your supplier.

1. INTRODUCTION

Congratulations on the purchase of your Split TS12™. The

Optical (Toslink) Digital Audio Splitter can split a single optical digital input to two outputs without delay or loss of qualtiy.

2. PACKAGE CONTENTS:

1 x Digital Audio Splitter 1 x Power Adapter 1x User Manual

Split TS12™ 3

3. FEATURES

 Ideal for presentation or distribution to another room.  With improved 192kHz sample rate for the best sound

reproduction

 Supports the S/PDIF and Toslink standard  Supports uncompressed 2-channel LPCM (Linear Pulse

Code Modulation) audio signal

 Supports compressed 2-channel and multi-channel Dolby

Digital and DTS audio signals

4. CONNECTIONS

4.1 Top

1. Power LED: This LED lights up when the audio splitter is connected to a power adapter.

4.2 Left

1. Optical In: Connect your audio source to these inputs with an optical (Toslink) digital audio cable (not supplied).

4 © MARMITEK

NEDERLANDS

ITALIANO

ESPAGNOL

FRANCAIS

DEUTSCH

ENGLISH

4.3 Right

1. Optical Out: Connect your audio amplifier or powered speakers to these outputs using an optical (Toslink) digital audio cable (not supplied).

4.4 Back

1. DC 5V: Connect the power adapter (included) and plug it into the mains.

5. CONNECTION DIAGRAM

Split TS12™ 5

6. TECHNICAL DATA

Audio Output: 2x Optical (Toslink) Audio Input: 1x Optical (Toslink)

Supported Audio: PCM2, Dolby Digital 5.1 & DTS 5.1 Sample rate: up to 192kHz

Power: 100-240VAC @ 50-60Hz Dimensions: 46 x 46 x 24mm Weight: 22 gr

Environment Temperature: +0 tot +40ºC Humidity: 10% tot 85%

Specifications may change before prior notice.

streams. It is your responsibility to dispose of this and other electric and electronic equipment via designated collection facilities appointed by the government or local authorities. Correct disposal and recycling will help prevent potential negative consequences to the environment and human health. For more detailed information about the disposal of your old equipment, please contact your local authorities, waste disposal service, or the shop where you purchased the product.

Environmental Information for Customers in the European Union

European Directive 2002/96/EC requires that the equipment bearing this symbol on the product and/or its packaging must not be disposed of with unsorted municipal waste. The symbol indicates that this product should be disposed of separately from regular household waste

6 © MARMITEK

NEDERLANDS

ITALIANO

ESPAGNOL

FRANCAIS

DEUTSCH

ENGLISH

DEUTSCH

SICHERHEITSHINWEISE

 Um Kurzschluss vorzubeugen, dieses Produkt bitte

ausschließlich innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.

 Setzen Sie die Komponente Ihres Systems nicht extrem

hohen Temperaturen oder starken Lichtquellen aus.

 Bei einer zweckwidrigen Verwendung, selbst angebrachten

Veränderungen oder selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.

 Das Produkt niemals öffnen: Das Gerät kann Teile

enthalten, worauf lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.

 Schließen Sie den Netzadapter erst dann an das

Stromnetz an, nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.

1. EINFÜHRUNG

Herzlichen Glückwunsch zum Erwerb des Split TS12™. Der optische (Toslink) digitale Audio Splitter Umschalter spaltet einen optischen Digitaleingang ohne Verzögerung oder Qualitätsverlust in zwei Ausgänge.

2. VERPACKUNGSINHALT

1 x Digitaler Audio Splitter 1 x Speisungsadapter 1x Gebrauchsanleitung

Split TS12™ 7

3. EIGENSCHAFTEN

 Sehr praktisch für zu Hause oder für die professionelle

Audioverteilung.

 Mit verbesserter 192kHz Sampling Rate, für die beste

Soundwiedergabe.

 Unterstützt den S/PDIF und Toslink Standard  Unterstützt unkomprimiertes Zweikanal LPCM (Linear

Pulse Code Modulation) Audiosignal

 Unterstützt komprimierte Zwei- und Multikanal Dolby

Digital und DTS Audiosignale.

4. ANSCHLÜSSE

4.1 Obere Seite

1. Power LED: Diese LED leuchtet auf, wenn der Audio Splitter an den Speisungsadapter angeschlossen ist.

4.2 Linke Seite

1. Optical In: Schließen Sie Ihre Audioquelle mit einem optischen (Toslink) Audio-Digitalkabel (nicht enthalten) an diese Eingänge an.

8 © MARMITEK

NEDERLANDS

ITALIANO

ESPAGNOL

FRANCAIS

DEUTSCH

ENGLISH

DEUTSCH

4.3 Rechte Seite

1. Optical Out: Schließen Sie Ihren Audioverstärker oder Ihre aktiven Lautsprecher mit einem optischen (Toslink) AudioDigitalkabel (nicht enthalten) an diese Ausgänge an.

4.4 Rückseite

1. DC 5V: Schließen Sie den Speisungsadapter (enthalten) an und verbinden Sie ihn mit der Steckdose.

5. SCHALTPLAN

Split TS12™ 9

6. TECHNISCHE DATEN

Audioausgang: 2x Optical (Toslink) Audioeingang: 1x Optical (Toslink)

Unterstütztes Audio: PCM2, Dolby Digital 5.1 & Abtastgeschwindigkeit: bis 192kHz Speisung: 100-240VAC @50-60Hz

Maße: 46 x 46 x 24mm Gewicht: 22 gr

Umgebung Temperatur: +0 bis +40ºC Luftfeuchte: 10% bis 85%

Angaben köhnen ohne vorherige Mitteilung geändert werden.

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt

Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.

werden darf. Das Symbol weist darauf hin, dass das

10 © MARMITEK

DTS 5.1
