SPLIT 812
SPLIT 812
GEBRUIKSAANWIJZING
20626/ 20140707 • Split 812
ALL RIGHTS RESERVED MARMITEK ©
33
™
2 © MARMITEK
NEDERLANDS
VEILIGHEIDSWAARSCHUWINGEN
x Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis
gebruikt te worden, en alleen in droge ruimten. Stel de componenten
niet bloot aan regen of vocht. Niet naast of vlakbij een bad, zwembad,
etc. gebruiken.
x Stel de componenten van uw systeem niet bloot aan extreem hoge
temperaturen of sterke lichtbronnen.
x Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties,
komen alle garantiebepalingen te vervallen. Marmitek aanvaardt geen
productaansprakelijkheid bij onjuist gebruik van het product of door
gebruik anders dan waarvoor het product is bestemd. Marmitek
aanvaardt geen aansprakelijkheid voor volgschade anders dan de
wettelijke productaansprakelijkheid.
x Dit product is geen speelgoed. Buiten bereik van kinderen houden.
x Het product nooit openmaken: de apparatuur kan onderdelen bevatten
waarop levensgevaarlijke spanning staat. Laat reparatie of service
alleen over aan deskundig personeel.
x Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt
gecontroleerd of de netspanning overeenkomt met de waarde die op de
typeplaatjes is aangegeven. Sluit een voedingsadapter of netsnoer
nooit aan wanneer deze beschadigd is. Neem in dat geval contact op
met uw leverancier
1. INTRODUCTIE
Gefeliciteerd met de aankoop van de Marmitek Split 812™!
Deze HDMI splitter verbindt één HDMI bron (Blu-ray speler, digitale TV
decoder, game console enz.) met twee schermen (HDTV, -projector of zelfs
een AV versterker). In tegenstelling tot gewone HDMI splitters kan de Split
812™ gelijktijdig twee verschillende video resoluties weergeven. Hierdoor
kunt u optimaal genieten van Ultra HD zonder al uw overige apparatuur te
moeten vervangen. Geschikt voor 4k2k Ultra HD, 1080p Full HD en alle 3D
formaten.
De producten van Marmitek worden met grote zorgvuldigheid gemaakt en
zijn van hoge kwaliteit. Leest u a.u.b. deze handleiding nauwlettend door en
volg de instructies om optimaal te genieten van de mogelijkheden van dit
product.
Split 812™ 33
2. INHOUD VAN DE VERPAKKING
1 x HDMI splitter
1 x HDMI kabel
1 x Voedingsadapter
1 x Gebruiksaanwijzing
3. VOORDELEN
x Splits en scale uw HDMI signaal naar een 2de (Ultra) HDTV of –
projector.
x Maakt het mogelijk om beeld en geluid van uw HDMI apparaat (Digitale
TV Decoder, Blu-ray speler of HDD recorder) gelijktijdig te tonen op 2
schermen.
x Blijf ook uw niet Ultra HD geschikte apparatuur* gewoon gebruiken
door de unieke automatische output scaling functie, deze voorkomt het
anders terugschakelen naar een lagere resolutie.
x De Auto Scaling functie detecteert automatisch de hoogst mogelijke
resolutie van uw display en kan gelijktijdig 2 verschillende
videoresoluties weergeven (1080p en 4k2k).
x Geschikt voor 4k2k Ultra HD, 1080p Full HD en alle 3D formaten.
x Ondersteunt High Definition LPCM 7.1CH, Dolby TrueHD en DTS-HD
Master Audio.
*Apparatuur die een maximale resolutie van Full HD 1080p (v1.3)
ondersteunen zoals bijvoorbeeld een HDTV, Projector, AV Receiver, etc.
HDMI EIGENSCHAPPEN
x Videobandbreedte 300MHz (maakt 4k2k Ultra HD beeld weergave
mogelijk)
x 3D (geschikt voor gebruik met uw eigen 3D apparatuur)
x Deep Color 36-bit, (miljarden i.p.v. miljoenen kleuren, betere weergave
van subtiele gradatieverschillen en hogere contrastverhouding)
x Dolby TrueHD & DTS HD Master Audio (hoge kwaliteit audio
ondersteuning)
x Lip-Sync (voorkomt synchronisatie problemen tussen beeld en geluid )
34 © MARMITEK
NEDERLANDS

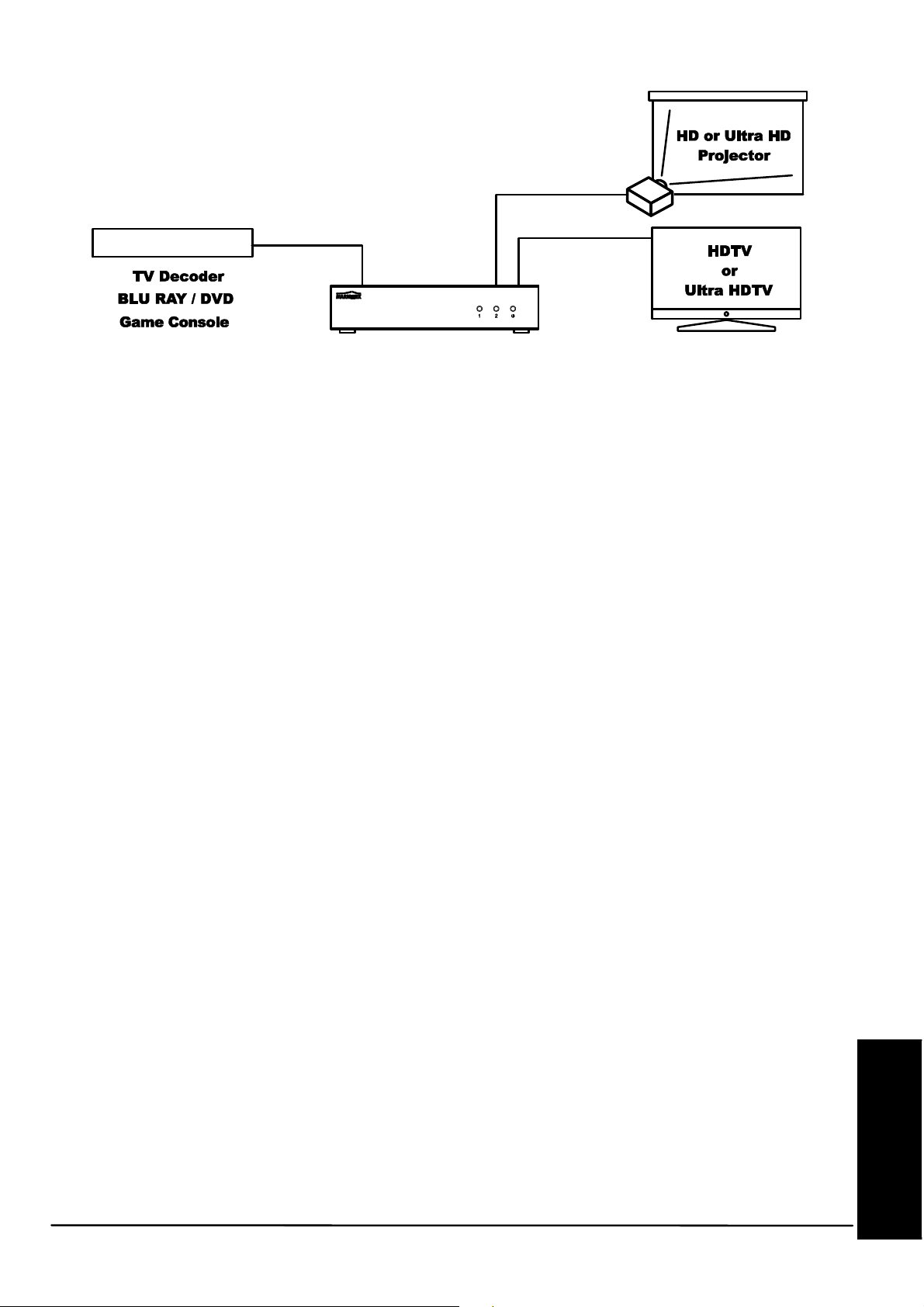

4. INSTALLATIE
1. Sluit de HDMI bron aan op de “input” van de Split 812™ via een HDMI
kabel.
2. Sluit de HDMI schermen aan op de “output” van de Split 812™ via
HDMI kabels.
3. Sluit de voedingsadapter aan op de Split 812™ en steek de stekker in
het stopcontact.
Tip bij installatie:
Gebruik uitsluitend High Speed HDMI® gecertificeerde kabels voor de beste
beeld- en geluidskwaliteit. Gebruik weinig kracht om de HDMI kabels aan te
sluiten of los te koppelen, deze kunnen hierdoor beschadigd raken.
5 GEBRUIK
De Split 812™ detecteert op beide uitgangen de hoogst mogelijke resolutie
van de aangesloten HDMI schermen. De automatische scaling functie
selecteert de hoogst mogelijke resolutie per HDMI uitgang, voorkomt
compatibiliteitsproblemen en zorgt voor de hoogst mogelijke beeld kwaliteit.
Wat kunt u er mee?
x Bekijk een Ultra HD bron (4k2k) op een standaard HDTV (1080p)
x Bekijk een Ultra HD bron (4k2k) op een Ultra HDTV (4k2k)
x Bekijk een HD bron (1080p) op een Ultra HDTV (4k2k)
x Bekijk een HD bron (1080p) op een standaard HDTV (1080p)
LET OP:
3D resoluties kunnen niet worden aangepast naar 4k2k maar worden
ongewijzigd op beide HDMI uitgangen weergegeven.
Split 812™ 35
6. VEEL GESTELDE VRAGEN
Geen (of slecht) beeld en geluid
Indien u slecht of geen beeld ervaart na het aansluiten van de HDMI splitter,
probeer dan het probleem te achterhalen door de apparaten één voor één
aan te sluiten op uw scherm (TV, monitor of projector). Op deze manier kunt
u bepalen of het probleem zich bevindt in de HDMI bronnen, de HDMI
kabels, de HDMI splitter of het scherm. HDMI apparaten die niet door ATC
(Authorized Test Centers) getest en gecertificeerd zijn kunnen beeld en
geluidsproblemen veroorzaken.
x Controleer of de voedingsadapter van de Split 812™ is aangesloten en
in het stopcontact zit.
x Gebruik uitsluitend High Speed HDMI® gecertificeerde kabels voor de
beste beeld- en geluidskwaliteit.
x Gebruik geen HDMI kabels die langer zijn dan gespecificeerd in de
technische gegevens
x Controleer of de HDMI kabels en/ of connectoren niet beschadigd zijn
x Zowel de HDMI bron als uw scherm dient HDMI volledig te
ondersteunen
x Controleer of uw HDMI bronnen en scherm de kopieerbeveiliging
HDCP (Highbandwidth Digital Content Protection) ondersteunen.
Geen correcte 3D weergave
x Controleer of de HDMI bron is ingesteld om 3D weer te geven en/ of
dat deze op automatisch staat.
x Zowel de HDMI bron als uw HD scherm moet dezelfde 3D formaten
ondersteunen.
x Controleer of 3D correct wordt weergegeven door de HDMI bron direct
op het HD scherm aan te sluiten met een HDMI kabel.
Heeft u vragen die hierboven niet beantwoord worden? Kijk dan op
www.marmitek.com
36 © MARMITEK
NEDERLANDS
7. TECHNISCHE GEGEVENS
Resolutie
Ondersteunde Resoluties 480i, 480p, 576i, 576p, 720p, 1080i,
1080p, 4k2k@23/24/30Hz
Ondersteunde 3D formaten 1080p@23.98/24Hz,
720p@59.94/60/50Hz
Maximale Pixel Frequency (max) 300 MHz
Single link Bit Rate (max) 3 Gbps
Video Data Rate (max) 9 Gbps
Output Video HDMI HDCP1.0/1.1
In- en uitgangen
HDMI Ingang (19-pin female) 1 HDMI
HDMI Uitgang (19-pin female) 2 HDMI
Maximale HDMI kabel lengte 15 meter
Behuizing Splitter
Afmeting (H x B x D) 124 x 70 x 27mm
Gewicht 170g
Omgeving
Omgevingstemperatuur +0 to +70° C
Omgevingsvochtigheid 10% tot 85%
Voeding
Externe voedingsadapter Ingang 100-240VAC @50-60Hz
Uitgang 5VDC @ 1A
Specificaties kunnen wijzigen zonder voorafgaande melding hiervan.
Split 812™ 37
DECLARATION OF CONFORMITY
Bij deze verklaart Marmitek BV, dat deze Split 812™ voldoet aan de
essentiële eisen en aan de overige relevante bepalingen van Richtlijnen:
Richtlijn 2004/108/eg van het europees parlement en de raad van 15
december 2004 betreffende de onderlinge aanpassing van de wetgevingen
van de lidstaten inzake elektromagnetische compatibiliteit
Richtlijn 2006/95/EG van het Europees Parlement en de Raad van 12
december 2006 betreffende de onderlinge aanpassing van de wettelijke
voorschriften der lidstaten inzake elektrisch materiaal bestemd voor gebruik
binnen bepaalde spanningsgrenzen
Richtlijn 2002/95/EG van het Europees Parlement en de Raad van 27
januari 2003 betreffende beperking van het gebruik van bepaalde
gevaarlijke stoffen in elektrische en elektronische apparatuur
Verordening (EG) Nr. 278/2009 van de Commissie van 6 april 2009
houdende tenuitvoerlegging van Richtlijn 2005/32/EG van het Europees
Parlement en de Raad, wat betreft voorschriften inzake ecologisch ontwerp
voor het elektrisch opgenomen vermogen van externe stroomvoorzieningen
in niet-belaste toestand en de gemiddelde actieve efficiëntie van externe
stroomvoorzieningen
MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS
Milieu-informatie voor klanten in de Europese Unie
De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit
symbool op het product of de verpakking, niet mag worden ingezameld met nietgescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart moet
worden ingezameld. U bent zelf verantwoordelijk voor de vernietiging van deze en
andere elektrische en elektronische apparatuur via de daarvoor door de landelijke of
plaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van
deze apparatuur voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid. Voor
meer informatie over het vernietigen van uw oude apparatuur neemt u contact op met de
plaatselijke autoriteiten of afvalverwerkingdienst, of met de winkel waar u het product hebt
aangeschaft.
38 © MARMITEK
Copyrights
Marmitek is a trademark of Pattitude B.V. Split 812™ is a trademark of
Marmitek B.V. All rights reserved.
Copyright and all other proprietary rights in the content (including but not
limited to model numbers, software, audio, video, text and photographs)
rests with Marmitek B.V. Any use of the Content, but without limitation,
distribution, reproduction, modification, display or transmission without the
prior written consent of Marmitek is strictly prohibited. All copyright and
other proprietary notices shall be retained on all reproductions.
Split 812™ 39
