Marmitek Split 612 UHD 2.0 User Manual

Split 612 UHD 2.0

USER MANUAL 3

™

GEBRAUCHSANLEITUNG 11

GUIDE UTILISATEUR 19

MODO DE EMPLEO 27

MANUALE D’ISTRUZIONI 35

GEBRUIKSAANWIJZING 43

20667/ 20170904 • Split 612 UHD 2.0
ALL RIGHTS RESERVED MARMITEK ©

™

2

© MARMITEK

3

ENGLISH

1 Table of contents

1 Table of contents ............................................................................................. 3

2 Safety instructions ........................................................................................... 4

3 Your product ................................................................................................... 5

3.1 Introduction ........................................................................................... 5

3.2 Benefits ................................................................................................. 5

3.3 HDMI properties .................................................................................... 5

3.4 Set contents .......................................................................................... 5

4 Getting started ................................................................................................ 6

4.1 Before installation: ................................................................................. 6

4.2 Installation ............................................................................................. 6

5 Use ................................................................................................................. 7

5.1 EDID ..................................................................................................... 7

5.2 EDID Auto or Copy 1 ............................................................................. 7

6 Product details ................................................................................................ 8

6.1 Technical specifications ........................................................................ 8

7 Frequently asked questions (FAQs) ................................................................ 9

8 Notification .....................................................................................................10

8.1 Declaration of Conformity .....................................................................10

8.2 Recycling .............................................................................................10

8.3 Copyrights ............................................................................................10

SPLIT 612 UHD 2.0™

4

2 Safety instructions

Please read these instructions thoroughly before you use the device and
keep them for future reference.

x Only for indoor use.
x Do not use the product in a damp environment or near water.
x Do not expose the product to extremely high or low temperatures, strong light

sources or direct sunlight.

x This product is not a toy. Keep out of reach of children.
x Do not open the product: the device may contain live parts.
x Connect the adapter to the mains only after you have verified that the line

voltage corresponds to the value specified on the type plates.

x Never connect a power adapter if it's damaged. In such cases, please contact

your supplier.

x Repairs or service should only be performed by qualified personnel.
x Disconnect the AC/DC power adapter from the mains when this device is not

in use for prolonged time.

x Improper use, self-installed modifications or repairs will void any and all

warranties.

x Marmitek does not accept any product responsibility for incorrect use of the

product or use other than for which the product is intended.

x Marmitek does not accept liability for any consequential damage other than

the legal product responsibility.

© MARMITEK

5

ENGLISH

3 Your product

3.1 Introduction

Congratulations on your purchase of the Marmitek Split 612 UHD 2.0™!
This active HDMI splitter connects 2 TVs or projectors with a single HDMI source.
Unlike passive HDMI splitters, it can do this without any loss of signal or
encryption, while maintaining optimal image quality. It's also ideal for use with
HDMI Extenders, for example, to another room. The Split 612 UHD 2.0™ supports
Ultra HD (4k), Full HD (1080p) and all 3D formats, making it suitable for all your
existing and future equipment.

All our products are designed and manufactured to the highest quality
requirements. Please read this manual first and follow the instructions in order to
fully enjoy the possibilities of this product.

3.2 Benefits

x Allows video and audio from your digital TV decoder, satellite receiver, game

console or Blu-ray player to be simultaneously displayed on 2 TVs or
projectors.

x Enjoy the latest Ultra HD content and watch Netflix or a Blu-ray movie in 4K,

while maintaining ultimate contrast and beautiful colours.

x Eliminates the need to change HDMI cables if you want to watch films or play

games on another TV.

x With built-in repeater and equaliser to correct any signal loss.
x If required, set the HDMI output's maximum video resolution using the unique

EDID switch.

x Supports HDCP 2.2 for playing protected 4K Ultra HD content

3.3 HDMI properties

x The maximum throughput speed is 18 Gbit/s (gigabits per second). This

allows HDMI 2.0 to display Ultra HD 4K images at 60 fps (frames per second).

x Suitable for the latest Ultra HD 4K60 resolution (3840 x 2160 / 60Hz), High

Dynamic Range (HDR), Deep Color and 4:4:4 chroma colours.

x Supports all 3D formats (suitable for use with your own 3D equipment)
x Deep Color 36-bit (billions instead of millions of colours, better reproduction of

subtle differences in gradation and a higher contrast ratio).

x Supports Dolby Atmos and DTS:X and all other common audio formats.

3.4 Set contents

1 x HDMI splitter
1 x HDMI cable
1 x Power adapter
1 x User manual

SPLIT 612 UHD 2.0™

6

4 Getting started

4.1 Before installation:

x Turn off all devices (TV and HDMI sources) before connecting them to the

Split 612 UHD 2.0™. If a device cannot be turned off, please remove the plug
from the socket.

x Only use High Speed HDMI® certified cables for the best picture and sound

quality. Using too much force to connect or disconnect the HDMI cables may
damage them.

x Please be careful when connecting your HDMI cables. These damage easily.

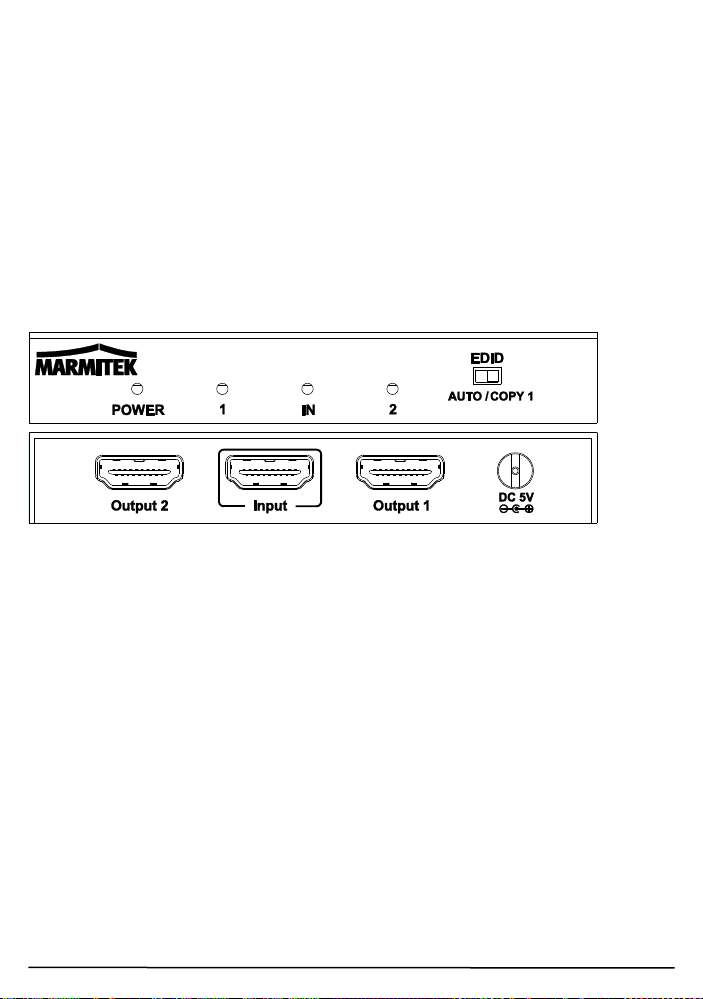

4.2 Installation

1 Use an HDMI cable to connect the HDMI source (such as a game console,

Blu-ray player or digital TV decoder) to the HDMI port marked "Input".

2 Use an HDMI cable to connect the TV or projector to the HDMI ports marked

“Output”.

3 Preferably, connect the TV or projector with the highest resolution (e.g.

UltraHD) to "Output 1" and those with a lower resolution (e.g. Full HD) to
"Output 2".

4 Connect the power adapter to the "DC 5V" input and insert the plug into the

socket.

© MARMITEK

7

ENGLISH

5 Use

5.1 EDID

EDID stands for Extended Display Identification Data and is used for
communication between HDMI sources and TVs, enabling you to determine the
supported display resolutions and audio formats. The HDMI source requests this
information from the TV and determines the best resolution or audio format. When
using multiple TVs (TVs or projectors), the best resolution and audio format that is
supported by all connected TVs is determined.
This may cause problems in some situations, for example, when one of the
connected sources or TVs does not fully support EDID.

5.2 EDID Auto or Copy 1

Use the EDID button to choose the following options:

x AUTO: automatically detects the highest possible common image resolution

and audio format that is supported by both TVs. Sound and image will be
displayed on both TVs.

x COPY 1: only detects the resolution and audio format of the display

connected to "Output 1". This prevents problems with playing, for example,
3D or UltraHD (4k).

Tip: In standard situations, always use the automatic setting, which will result in
sound and image on all connected TVs. With manual settings, no image or sound
may be displayed on one or more TVs if the appropriate setting is not supported

SPLIT 612 UHD 2.0™

8

6 Product details

6.1 Technical specifications

Connections

HDMI input 1x HDMI (19-pin female)
HDMI output 2x HDMI (19-pin female)
HDMI cable length max. 15 metres

Video

Supported resolutions 4K (4096x2160)@24/30/50/60Hz,

Supported PC resolutions max. QSXGA (2560x2048@60Hz).
HDMI standards HDMI 2.0b, HDR, EDID, DVI, all 3D formats

HDCP standards HDCP 2.2 and HDCP 1.4
Colour formats RGB and YCbCr 4:4:4, 4:2:0 or 4:2:2.
Colour depth max. 36-bit.
Throughput speed max.18 Gbit/s.
Clock frequency max. 600 MHz.

Audio

HDMI audio formats DTS-HD Master Audio, Dolby TrueHD,
Dolby Atmos, DTS:X, Dolby Digital/ AC3,
DTS 5.1 and PCM stereo.

Housing

Dimensions (H x W x D) 100 x 56 x 17 mm
Weight 158 g

Environment

Ambient temperature +0 to +40° C
Humidity 20% to 90%

Power

External power adapter 100-240VAC @50-60Hz, 5VDC @ 1A

Specifications may change without prior notice.

480i~1080p@50/60Hz,1080p@120Hz and
3D@1080p/60Hz.

and Deep Color 36-bit.

© MARMITEK

9

ENGLISH

7 Frequently asked questions (FAQs)

No (or poor) image and sound

If you experience poor or no picture after connecting the HDMI splitter, please try to
identify the problem by connecting the devices to your TV, monitor or projector one
by one. This allows you to determine whether the problem is with the HDMI
sources, the HDMI cables, the HDMI splitter or the TV.

x Make sure the power adapter is connected and plugged in.
x For the best picture and sound quality, only use High Speed HDMI® certified

cables.

x Do not use HDMI cables longer than those specified in the technical data.
x Check the HDMI cables and/or connectors for damage.
x Both the HDMI source and your TV should fully support HDMI.
x Check that your HDMI sources and TV support HDCP 2.2 (High Bandwidth

Digital Content Protection) copy protection.

Incorrect 3D display

x Please check whether the HDMI source is set to display 3D and/or it is set to

automatic.

x Both the HDMI source and your HDTV should support the same 3D formats.
x Please check that 3D is displayed correctly by connecting the HDMI source

directly to the HD display with an HDMI cable.

Do you have other questions that have not been resolved by the above
information? Please go to www.marmitek.com

SPLIT 612 UHD 2.0™

10

8 Notification

8.1 Declaration of Conformity

Hereby, Marmitek BV, declares that this Split 612 UHD 2.0™ is in compliance
with the essential requirements and other relevant provisions of the following
Directives:

December 2004 on the approximation of the laws of the Member States relating to
electromagnetic compatibility
Directive 2006/95/EC of the European Parliament and of the Council of 12 December 2006 on
the harmonisation of the laws of Member States relating to electrical equipment designed for
use within certain voltage limits
Directive 2002/95/EC of the European Parliament and of the Council of 27 January 2003 on
the restriction of the use of certain hazardous substances in electrical and electronic equipment
Commission Regulation (EC) No 278/2009 of 6 April 2009 implementing Directive 2005/32/EC
of the European Parliament and of the Council with regard to Eco design requirements for no­load condition electric power consumption and average active efficiency of external power
supplies

8.2 Recycling

Environmental Information for Customers in the European Union

household waste streams. It is your responsibility to dispose of this and other electric and
electronic equipment via designated collection facilities appointed by the government or local
authorities. Correct disposal and recycling will help prevent potential negative consequences to
the environment and human health. For more detailed information about the disposal of your
old equipment, please contact your local authorities, waste disposal service, or the shop where
you purchased the product.

8.3 Copyrights

Marmitek is a trademark of Germatron B.V. Split 612 UHD 2.0™ is a trademark of Marmitek
B.V. All rights reserved. Every effort has been made to ensure that the information in this
manual is accurate. Marmitek is not responsible for printing or clerical errors. Copyright and all
other proprietary rights in the content (including but not limited to model numbers, software,
audio, video, text and photographs) rests with Marmitek B.V. Any use of the Content, but
without limitation, distribution, reproduction, modification, display or transmission without the
prior written consent of Marmitek is strictly prohibited. All copyright and other proprietary
notices shall be retained on all reproductions. Other company and product names mentioned
herein may be trademarks of their respective companies. Mention of third-party products is for
informational purposes only and constitutes neither an endorsement nor a recommendation.
Marmitek assumes no responsibility with regard to the performance or use of these products.

Directive 2004/108/EC of the European parliament and of the council of 15

European Directive 2002/96/EC requires that the equipment bearing this symbol on the
product and/or its packaging must not be disposed of with unsorted municipal waste.
The symbol indicates that this product should be disposed of separately from regular

Marmitek BV - PO Box 4257 - 5604 EG Eindhoven - The Netherlands

© MARMITEK

11

DEUTSCH

1 Inhaltsverzeichnis

1 Inhaltsverzeichnis .......................................................................................... 11

2 Sicherheitshinweise ....................................................................................... 12

3 Ihr Produkt .................................................................................................... 13

3.1 Einführung ........................................................................................... 13

3.2 Vorzüge ............................................................................................... 13

3.3 HDMI eigenschaften ............................................................................ 13

3.4 Verpackungsinhalt ............................................................................... 13

4 Los geht’s ...................................................................................................... 14

4.1 Bevor Sie beginnen ............................................................................. 14

4.2 Installation ........................................................................................... 14

5 Verwendung .................................................................................................. 15

5.1 EDID ................................................................................................... 15

5.2 EDID Auto oder Copy 1 ....................................................................... 15

6 Produktinformationen .................................................................................... 16

6.1 Technische daten ................................................................................ 16

7 Häufig gestellte Fragen (FAQs) ..................................................................... 17

8 Hinweis ......................................................................................................... 18

8.1 Konformitätserklärung ......................................................................... 18

8.2 Recycling ............................................................................................ 18

8.3 Urheberrechte ..................................................................................... 18

SPLIT 612 UHD 2.0™

12

2 Sicherheitshinweise

Lesen Sie diese Gebrauchsanleitung sorgfältig durch, bevor Sie das Gerät in
Betrieb nehmen und bewahren Sie diese Anleitung bitte für eventuelle, spätere
Bedarfsfälle auf.

x Ausschließlich für Verwendung in Innenräumen.
x Dieses Produkt nicht in einer feuchten Umgebung oder nahe Wasserquellen

verwenden.

x Setzen Sie dieses Produkt nicht extrem hohen oder niedrigen Temperaturen,

starken Lichtquellen und direkter Sonneneinstrahlung aus.

x Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
x Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf

lebensgefährliche Stromspannung steht.

x Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie

überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben
Wert übereinstimmt.

x Schließen Sie niemals einen Netzadapter an, wenn diese beschädigt sind. In

diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.

x Überlassen Sie Reparaturen oder Wartung nur Fachleuten.
x Entfernen Sie den AC/DC Speisungsadapter aus der Steckdose, wenn Sie das

Gerät längere Zeit nicht nutzen.

x Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder

selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen.

x Marmitek übernimmt bei einer falschen Verwendung des Produkts oder bei einer

anderen Verwendung des Produktes als für den vorgesehenen Zweck keinerlei
Produkthaftung.

x Marmitek übernimmt für Folgeschäden keine andere Haftung als die gesetzliche

Produkthaftung.

© MARMITEK

13

DEUTSCH

3 Ihr Produkt

3.1 Einführung

Herzlichen Glückwunsch zum Erwerb Ihres Marmitek Split 612 UHD 2.0™!
Dieser aktive HDMI Splitter verbindet 2 Bildschirme (TV oder Projektor) mit einer
HDMI Quelle. Im Gegensatz zu passiven HDMI Splittern geschieht dies ohne jeglichen
Signal- oder Verschlüsselungsverlust und unter Beibehaltung optimaler Bildqualität.
Auch ideal für die Verwendung kombiniert mit HDMI Verlängerungen (z.B. in einen
anderen Raum). Der Split 612 UHD 2.0™ unterstützt Ultra HD (4k), Full HD (1080p)
und alle 3D Formate und eignet sich somit für alle heutigen und zukünftigen Geräte.

Alle von Marmitek entwickelten und hergestellten Produkte entsprechen den höchsten
Qualitätsanforderungen. Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen
Sie die Anweisungen, um die Möglichkeiten dieses Produkts optimal nutzen zu
können.

3.2 Vorzüge

x Profitieren Sie von den neuesten Ultra HD Inhalten und sehen Sie Netflix oder

Blu-Ray Filme in 4K auf 2 Fernsehern oder Projektoren ohne jeglichen
Kontrastverlust und in wunderbaren Farben.

x Das HDMI Kabel muss nicht mehr ausgetauscht werden, wenn Sie Filme sehen

oder Spiele auf einem anderen Bildschirm spielen möchten.

x Mit eingebautem Repeater und Equalizer zur eventuellen Signalverlustkorrektur.
x Bestimmen Sie mit diesem einmaligen EDID Schalter wenn gewünscht die

maximale Videoauflösung am HDMI Ausgang mit dem einmaligen EDID Schalter.

x Unterstützt HDCP 2.2 zum Abspielen von gesichertem 4K Ultra-HD Inhalt

3.3 HDMI eigenschaften

x Der maximale Datendurchsatz beträgt 18 Gbit/s (Gigabit pro Sekunde). Somit

kann HDMI 2.0, Ultra HD 4k Aufnahmen in 60 BpS (Bilder pro Sekunde)
wiedergeben

x Geeignet für die neueste Ultra HD 4K60 Auflösung (3840 x 2160 / 60 Hz), High

Dynamic Range (HDR), Deep Color en 4:4:4 Chroma Farben.

x Deep Color 36-Bit (Milliarden anstatt Millionen Farben, bessere Wiedergabe von

subtilen Farbwerten und höheres Kontrastverhältnis)

x Unterstützt alle 3D Formate (geeignet für Verwendung mit Ihren eigenen 3D

Geräten)

x Unterstützt Dolby Atmos und DTS:X und alle übrigen, gängigen Audioformate.

3.4 Verpackungsinhalt

A. 1 x HDMI Splitter
B. 1 x HDMI Kabel
C. 1 x Speisungsadapter
D. 1 x Gebrauchsanleitung

SPLIT 612 UHD 2.0™

14

4 Los geht’s

4.1 Bevor Sie beginnen

x Schalten Sie alle Geräte (Fernseher und HDMI Quellen) bevor Sie diese an den

Split 612 UHD 2.0™ anschließen zunächst aus. Entfernen Sie den Stecker aus
der Steckdose, falls diese nicht ausgeschaltet werden können.

x Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich

High Speed HDMI® zertifizierte Kabel. Verwenden Sie wenig Kraft, um die HDMI
Kabel anzuschließen oder loszukoppeln; diese könnten sonst beschädigen.

x Lassen Sie während des Anschließens Ihrer HDMI Kabel Vorsicht walten. Diese

können schnell beschädigen.

4.2 Installation

1. Schließen Sie die HDMI Quelle (wie Spielkonsole, Blu-Ray Player oder digitalen

TV Decoder) mit einem HDMI Kabel an den HDMI Anschluss mit der Aufschrift
“Input“ an.

2. Schließen Sie Fernseher oder Projektoren mit einem HDMI Kabel an den HDMI

Anschluss mit der Aufschrift “Output“ an.

3. Schließen Sie vorzugsweise den Fernseher oder Projektor mit der höchsten

Auflösung (z.B. Utra HD) an den “Output 1" und mit einer geringeren Auflösung
(z.B. Full HD) an den “Output 2“ Anschluss an.

4. Schließen Sie den Speisungsadapter an den “DC 5V“ Eingang an und verbinden

Sie diesen mit der Steckdose.

© MARMITEK

15

DEUTSCH

5 Verwendung

5.1 EDID

EDID bedeutet Extended Display Identification Data und wird für die Kommunikation
zwischen HDMI Quellen und Bildschirmen verwendet, um die unterstützten
Bildauflösungen und Audioformate zu bestimmen. Die HDMI Quelle ruft diese
Informationen vom Bildschirm ab und bestimmt die beste Auflösung oder das beste
Audioformat. Bei Verwendung mehrerer Bildschirme (Fernseher oder Projektoren)
wird bestimmt, welche die beste Auflösung oder das beste Audioformat ist, .die von
allen angeschlossenen Bildschirmen unterstützt wird.
Das kann bisweilen zu Problemen führen, beispielsweise wenn eine der
angeschlossenen Quellen oder Bildschirme EDID nicht korrekt unterstützt.

5.2 EDID Auto oder Copy 1

Mithilfe der EDID-Tate können Sie folgende Einstellungen wählen:

x AUTO: Sucht automatisch die höchstmögliche, gemeinschaftliche Bildauflösung

und das Audioformat, das von beiden Bildschirmen unterstützt wird. Auf beiden
Bildschirmen wird Bild und Ton wiedergegeben werden.

x COPY 1: Sucht nur die Auflösung und das Audioformat des Bildschirms, das an

den “Output 1“ angeschlossen ist. Damit begegnen Sie Abspielproblemen von

zum Beispiel 3D oder UltraHD (4k).

Tipp: Verwenden Sie in Standardsituationen immer die Einstellung Automatisch. Auf
allen angeschlossenen Bildschirmen wird Bild und Ton wiedergegeben werden. Bei
manueller Einstellung kann es passieren, dass Sie auf 1. oder mehreren Bildschirmen
kein Bild oder keinen Ton empfangen, wenn die Einstellung nicht unterstützt wird.

SPLIT 612 UHD 2.0™

16

6 Produktinformationen

6.1 Technische daten

Anschlüsse

HDMI Eingang 1x HDMI Ausgang (19-Buchsenkontakt)
HDMI Ausgang 2x HDMI Ausgang (19-Buchsenkontakt)
HDMI Kabellänge Höchstlänge 15 Meter

Video

Unterstützte Auflösungen 4K (4096x2160)@24/30/50/60Hz,

Unterstützte PC Auflösungen max. QSXGA (2560x2048@60Hz).
HDMI Standards HDMI 2.0b, HDR, EDID, DVI, alle 3D Formate und

HDCP Standards HDCP 2.2 und HDCP 1.4
Farbformate RGB und YCbCr 4:4:4, 4:2:0 oder 4:2:2.
Farbtiefe max. 36-Bit:
Datendurchsatz max.18 Gbit/s.
Taktfrequenz max. 600 MHz.

Audio
HDMI Audioformate DTS-HD Master Audio, Dolby TrueHD,
Dolby Atmos, DTS:X, Dolby Digital/ AC3,
DTS 5.1 und PCM Stereo.

Gehäuse

Maßangaben (H x B x T) 100 x 56 x 17 mm
Gewicht 158 g

Umgebung

Umgebungstemperatur +0 to +40° C
Relative Feuchte 20% bis905%

Speisung

Externer Speisungsadapter 100-240VAC @50-60Hz, 5VDC @ 1A

Angaben können ohne vorherige Mitteilung geändert werden.

480i~1080p@50/60Hz, 1080p@120Hz und
3D@1080p/60Hz.

Deep Color 36-bit.

© MARMITEK
