Marmitek SPLI 422, SPLIT 422 User Manual

PLIT42

2

20431/20111124 • SPLIT 422
ALL RIGHTS RESERVED MARMITEK ©

USER MANUAL 3

GEBRAUCHSANLEITUNG 9

GUIDE UTILISATEUR 15

MODO DE EMPLEO 21

MANUALE D’ISTRUZIONI 27

GEBRUIKSAANWIJZING 33

Split 422

HDMI Splitter

2 © MARMITEK

SAFETY WARNINGS

• To prevent short circuits, this product should only be used inside and only in dry
spaces. Do not expose the components to rain or moisture. Do not use the
product close to a bath, swimming pool etc.

• Do not expose the components of your systems to extremely high temperatures or
bright light sources.

• In case of improper usage or if you have altered and repaired the product yourself,
all guarantees expire. Marmitek does not accept responsibility in the case of
improper usage of the product or when the product is used for purposes other
than specified. Marmitek does not accept responsibility for additional damage
other than covered by the legal product responsibility.

• This product is not a toy. Keep out of reach of children.

• Do not open the product: the device may contain live parts. The product should
only be repaired or serviced by a qualified expert.

• Only connect the adapter to the mains after checking whether the mains voltage
is the same as the values on the identification tags. Never connect an adapter or
power cord when it is damaged. In that case, contact your supplier.

1 INTRODUCTION

Congratulations on your purchase of the Marmitek Split 422! This active HDMI splitter
connects HD screens (e.g. HDTV and HD projector) with one HDMI source
(Blu-ray Player, HD set-top box, PlayStation3, Xbox 360, etc.). In contrast to passive
HDMI splitters, this is done without any signal or encryption loss and while retaining
optimum image quality. It is also ideal for use in combination with an HDMI extender
(e.g. to another room). The Split 422 supports Full HD 1080p and 3D
(so is suitable for use with your own 3D equipment).
Marmitek products are manufactured with great care and are of the highest quality.
Please read this manual carefully and follow the instructions to ensure you make the
most of the opportunities offered by this product.

2 CONTENT

1x HDMI splitter
1x Power adapter
1x HDMI cable
1x Usage instructions

3SPLIT 422

ENGLISH

3 ADVANTAGES

• For connecting gaming computers such as PlayStations and Xbox, Blu-ray Players,
satellite receivers and all other HDMI devices.

•

Built-in HDMI switcher makes it easy to switch between the 2 connected HDMI sources.

• Suitable for Full HD 1080p and all 3D formats.

• With built-in repeater and equalizer for correcting any signal loss, allowing you to
connect up to 15 metres of HDMI cable to the output.

• No interruptions because solid metal, interference-free, top quality housing is used.

• HDMI certified by ATC (Authorized Test Centers).

• Meets HDCP norms (High-bandwidth Digital Content Protection).

HDMI v1.3 PROPERTIES

• Video bandwidth 225 MHz (enables image to be provided in 1080p, 12-bit and
60Hz)

• 3D (suitable for use with your own 3D equipment).

• Deep Color 36-bit (billions instead of millions of colours, better reproduction of
subtle gradation variances and higher contrasts).

• Dolby TrueHD & DTS HD Master Audio (high quality audio support).

• Lip-Sync (prevents synchronisation problems between image and sound).

• CEC (operate numerous CEC devices with one remote control).

4 INSTALLATION

1. Connect the HDMI sources to the ‘input’ on the Split422 via HDMI cables.

2. Connect the HDMI screens (HDTV or HD projector) to the Split 422’s ‘output’ via
HDMI cables.

3. Connect the power adapter to the Split 422 and plug into the socket.

Tip for installation:

Only use High Speed HDMI® certified cables for the best picture and sound quality.
Do not use much force to connect or disconnect the HDMI cables otherwise they may
become damaged.

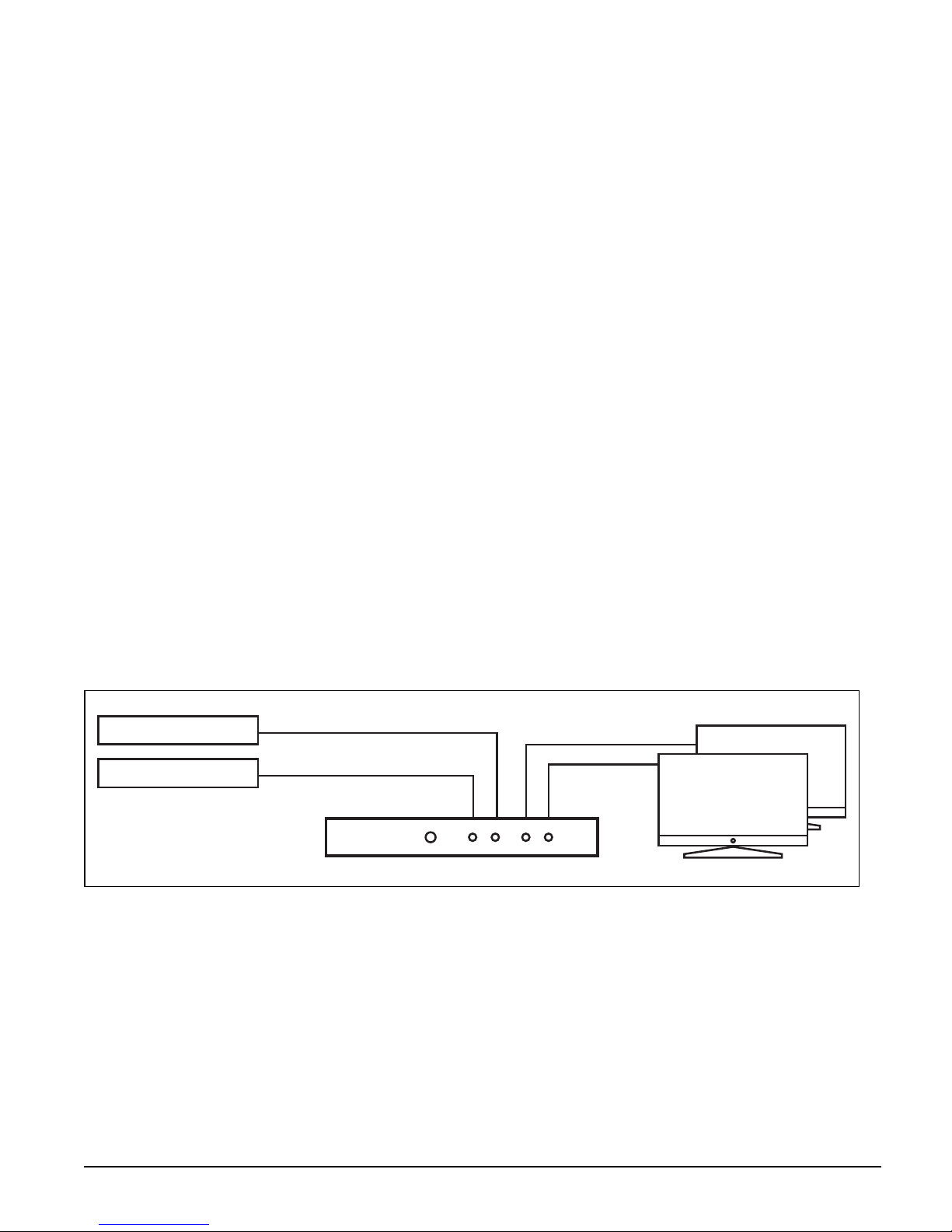

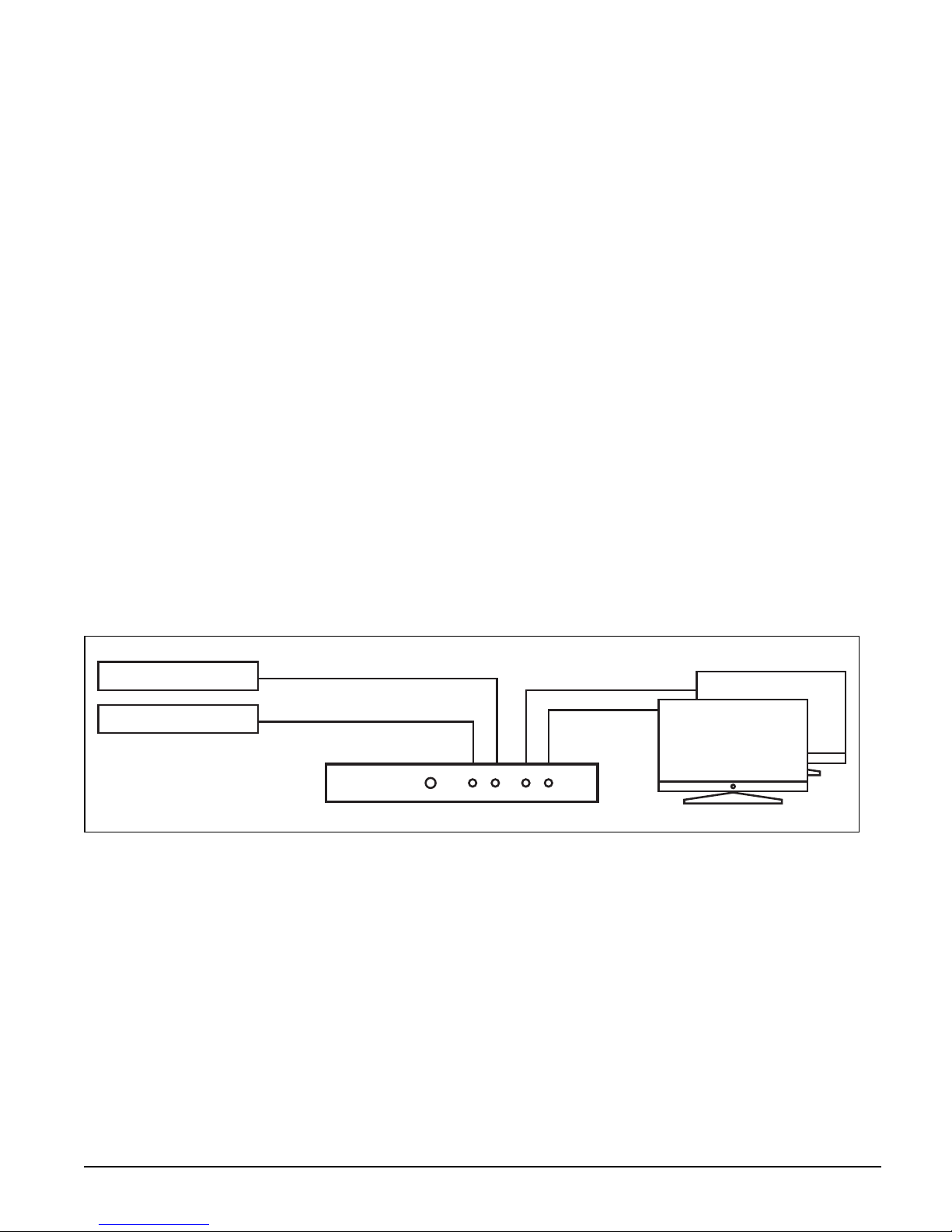

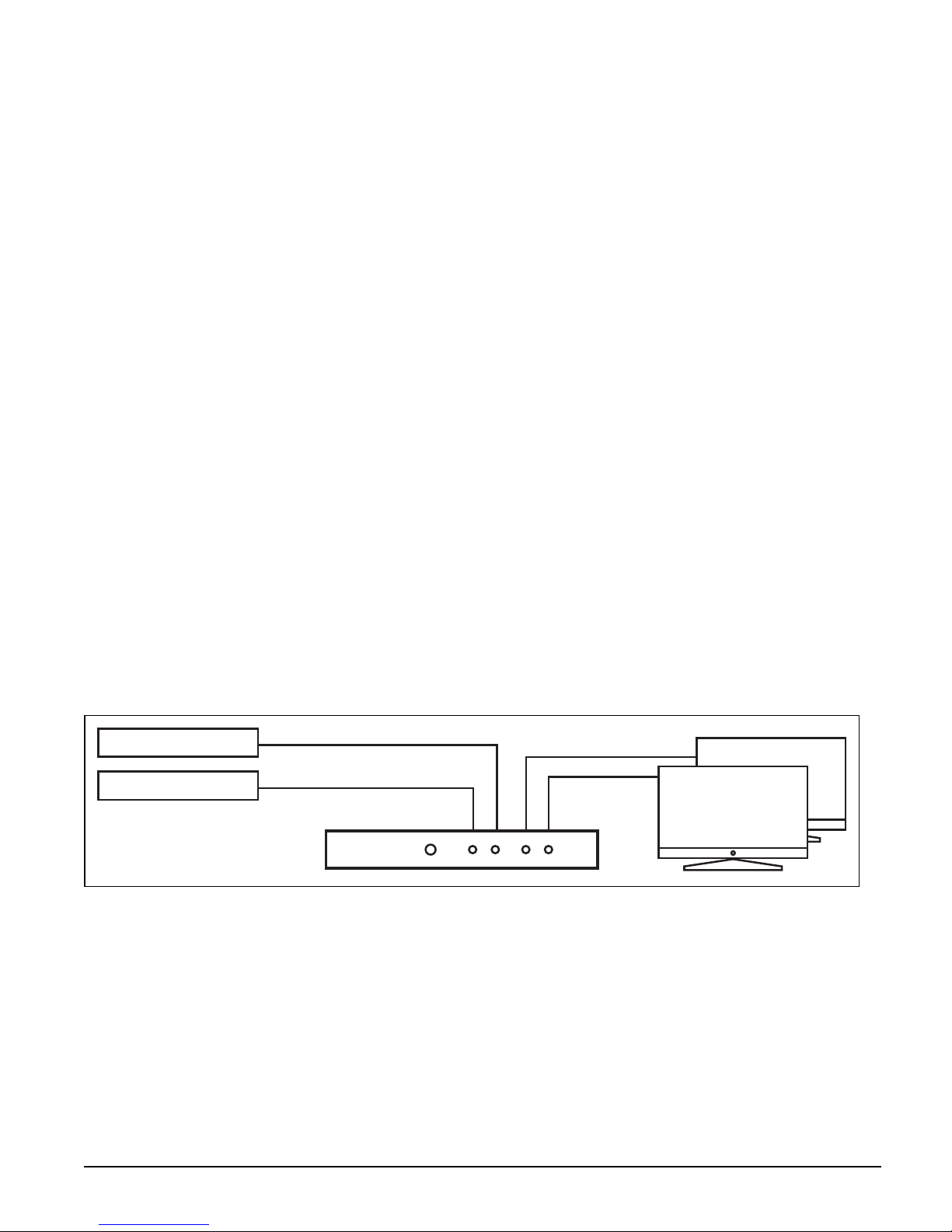

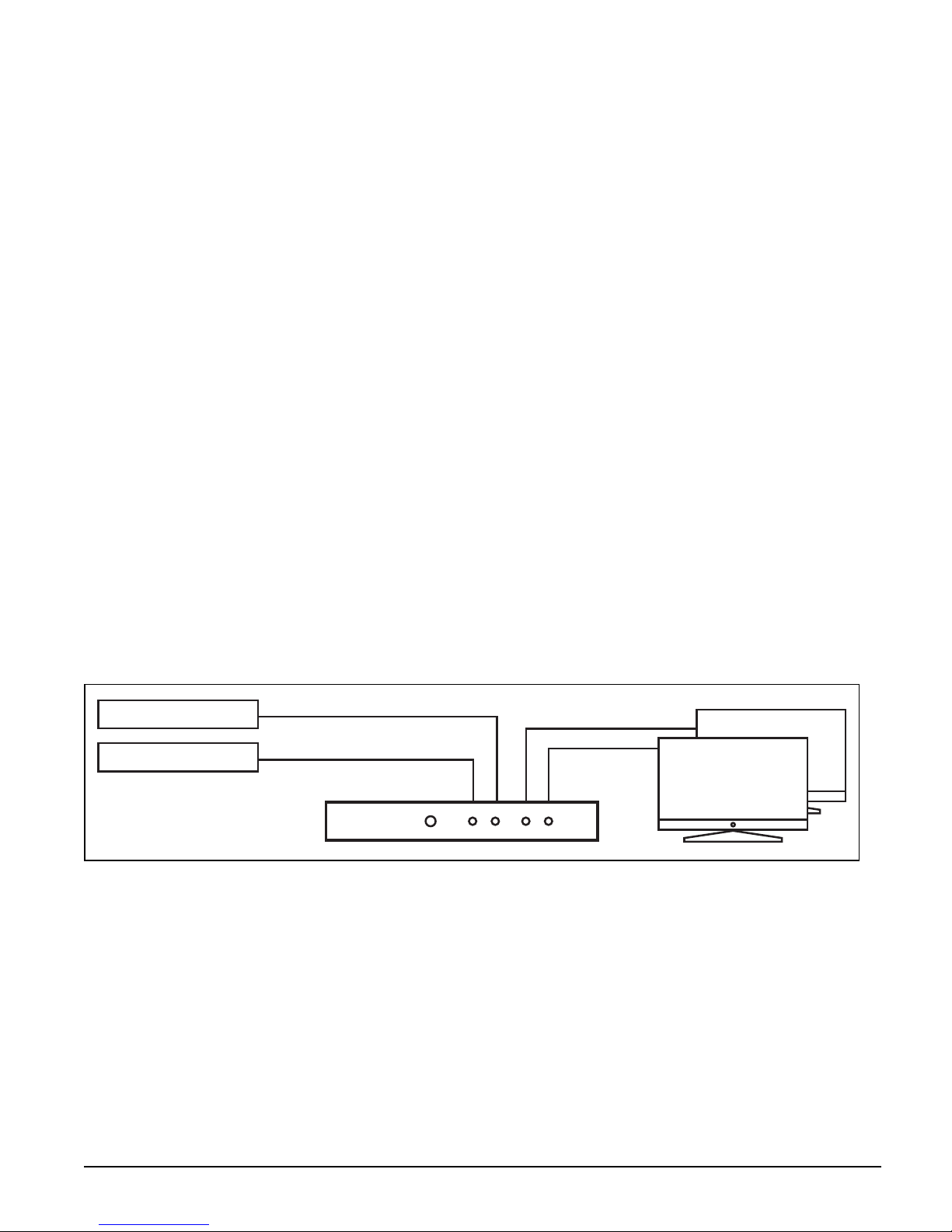

HD SET TOP BOX

BLU RAY / DVD

PC / MOVIE BOX

HD TV

or

3D TV

SATELLITE / DECODER

4 © MARMITEK

5 USE

The maximum resolution that can be used is entirely dependent on the HDMI source
and the connected HDMI screens. The resolution of the HDMI source must be set so
that both HDMI screens support it. Check the instructions for the connected HDMI
equipment to verify the maximum supported resolution and how this can be set. Once
all equipment is connected and set in the correct way, switch everything off and then
on again. Select the correct HDMI input on your HDMI screen and you should then see
the same signal on each screen, with the same resolution. The ‘Select’ button on the
front of the Split422 can be used to manually switch between the two HDMI sources.
Both HDMI screens will switch to the same HDMI source.

Tip for usage:

Ensure that the HDMI source and screens fully support the HDCP protocol in order to
prevent any problems.

6 FREQUENTLY ASKED QUESTIONS

No (or bad) image and sound

If you see a bad image or no image at all after connecting the HDMI splitter, try to
establish what the problem is by connecting your devices, one by one, to your screen
(TV, monitor or projector). This will allow you to establish whether the problem lies in
the HDMI sources, the HDMI cables, the HDMI splitter or the screen. HDMI equipment
that has not been tested and certified by ATC (Authorized Test Centers) may cause
image and sound problems.

• Check whether the Split 422’s power adapter is connected and plugged in;

• Only use High Speed HDMI® certified cables for the best picture and sound
quality;

• Do not use HDMI cables that are longer than specified in the technical data;

• Check whether the HDMI cables and/or connectors are damaged;

• Both the HDMI source as well as your screen must fully support HDMI;

• Check whether your HDMI sources and screen support HDCP (High-bandwidth
Digital Content Protection).

No proper 3D picture

• Check whether the HDMI source has been set to 3D and/or that this is set to
automatic.

•

Both the HDMI source as well as the HD screen must support the same 3D formats.

• Check whether the proper 3D picture is reproduced by directly connecting the
HDMI source to the screen with an HDMI cable.

Do you have a question that has not been answered here? Then have a look at
www.marmitek.com

5SPLIT 422

ENGLISH

7 TECHNICAL DATA

Resolution

Supported HDTV Resolutions 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Supported PC Resolution (max.) 1920x1200
Supported 3D formats 1080p@23.98/24 Hz, 720p@59.94/60/50 Hz
Maximum Pixel Frequency (max.) 225MHz
Single link Bit Rate (max.) 2.25Gbps
Video Data Rate (max.) 6.75Gbps
Output Video HDMI HDCP1.0/1.1

Inputs and outputs

HDMI Input (19-pin female) 2 HDMI
HDMI Output (19-pin female) 2 HDMI
Maximum HDMI cable length 15m

Splitter housing

Dimensions (HxWxD) 155x70x25mm
Weight 260g

Environment

Ambient temperature +0 to +70°C
Ambient humidity 10% up to 85%

Power

External power adapter Input: 100-240VAC @50-60Hz
Output: 5VDC @ 2A

Specifications may be modified without prior notice.

8 ALSO AVAILABLE

Infrared extension

Marmitek offers several products to operate your devices, even
when these are placed in a closed cupboard or in a different
room. This as well wired as wireless. More information about
these so called infrared extenders can be found at
www.marmitek.com.

Connecting multiple devices

You want to connect multiple A/V devices? With the Marmitek
Connect series you can connect all your devices with just one
cable, retaining quality. More information about this so called
switchgear can be found at www.marmitek.com.

6 © MARMITEK

Watch Anywhere

To watch the content of your HD devices anywhere, even in
another room, you can choose for Marmitek’s wired or wireless
AV solutions. Using the built-in infrared extender, you can
operate your devices through walls and floors. More information
about these so called HDMI transmitters can be found at
www.marmitek.com

Environmental Information for Customers in the European Union

European Directive 2002/96/EC requires that the equipment bearing this symbol on the product and/or

its packaging must not be disposed of with unsorted municipal waste. The symbol indicates that this
product should be disposed of separately from regular household waste streams. It is your responsibility to dispose
of this and other electric and electronic equipment via designated collection facilities appointed by the
government or local authorities. Correct disposal and recycling will help prevent potential negative consequences
to the environment and human health. For more detailed information about the disposal of your old equipment,
please contact your local authorities, waste disposal service, or the shop where you purchased the product.

7SPLIT 422

ENGLISH

8 © MARMITEK

SICHERHEITSHINWEISE

• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des

Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht
Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades
usw. verwenden.

• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder

starken Lichtquellen aus.

• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder

selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek
übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen
Verwendung des Produktes als für den vorgesehenen Zweck keinerlei
Produkthaftung. Marmitek übernimmt für Folgeschäden keine andere Haftung als die
gesetzliche Produkthaftung.

• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.

• Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf lebensgefährliche

Stromspannung steht. Überlassen Sie Reparaturen oder Wartung nur Fachleuten.

• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft

haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert
übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel an, wenn
diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.

1 EINFÜHRUNG

Herzlichen Glückwunsch mit dem Erwerb des Marmitek Split 422.! Dieser aktive HDMI
Splitter verbindet HD Schirme (z.B. HDTV und HD Projektor) mit einer HDMI Quelle
(Blu-Ray Player, HD Settop Box, PlayStation3, Xbox 360 usw.). Im Gegensatz zu
passiven HDMI Splittern geschieht dies ohne jeglichen Signal- oder
Verschlüsselungsverlust und unter Beibehaltung optimaler Bildqualität. Auch ideal für
die Verwendung mit einer HDMI Verlängerung (z.B. in einen anderen Raum). Der Split
422 unterstützt Full HD 1080p und 3D (ist also für Verwendung mit Ihren eigenen 3D
Geräten geeignet).
Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher
Qualität. Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die
Anweisungen, um die Möglichkeiten dieses Produkts optimal nutzen zu können.

2 INHALT

1 x HDMI Splitter
1 x Speisungsadapter
1 x HDMI-Kabel
1 x Gebrauchsanleitung

9SPLIT 422

DEUTSCH

3 VORZÜGE

• Zum Anschließen von Spielcomputern wie PlayStation und XBox, Blu-Ray Disc,
Satellitenempfänger und alle anderen HDMI Geräte.

• Eingebauter HDMI Switch ermöglicht, zwischen den 2 angeschlossenen HDMI
Quellen zu schalten.

• Geeignet für Full HD 1080p und alle 3D Auflösungen.

• Mit eingebautem Repeater und Equilizer zum Abgleichen bzw. Glätten des HDMI
Signals, womit Ihre HDMI Kabel Übertragung auf bis zu sage und schreibe 15
Meter verlängert wird.

• Störungsfrei aufgrund des soliden, interferenzfreiem Metallgehäuses.

• HDMI zertifiziert von ATC (Authorized Test Centers)

• Entspricht den HDCP Anforderungen (High Bandwidth Digital Content Protection)

HDMI v1.3 EIGENSCHAFTEN

•

Videobandbreite 225 MHz (ermöglicht Bildwiedergabe von 1080p, 12-BIT und 60Hz).

• 3D (geeignet für Verwendung mit Ihren eigenen 3D Geräten)

• Deep Color 36-Bit (Milliarden anstatt Millionen Farben, bessere Wiedergabe von
subtilen Farbwerten und höheres Kontrastverhältnis)

• Dolby TrueHD & DTS HD Master Audio (hohe Qualität Audio-Unterstützung)

• Lip-Sync (verhindert Synchronisationsprobleme zwischen Bild und Ton )

• CEC (mehrere ‘CEC’ Geräte mit nur einer Fernbedienung steuern).

4 INSTALLATION

1. Schließen Sie die HDMI Quelle mit HDMI Kabeln an den “Input” des Split422 an.

2. Schließen Sie die HDMI Schirme (HDTV oder HD Projektor) über HDMI Kabel an
den “Output” des Split 422 an.

3. Schließen Sie den Speisungsadapter an den Split 422 an und verbinden Sie diesen
mit der Steckdose.

Tipps zur Installation:

Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich High
Speed HDMI® zertifizierte Kabel. Verwenden Sie wenig Kraft, um die HDMI Kabel
anzuschließen oder loszukoppeln; diese könnten sonst Schäden erleiden.

HD SET TOP BOX

BLU RAY / DVD

PC / MOVIE BOX

HD TV

or

3D TV

SATELLITE / DECODER

10 © MARMITEK

5 ANWENDUNG

Wie hoch die maximale Auflösung ist, hängt vollkommen von der HDMI Quelle und den
angeschlossenen HDMI Schirmen ab. Die Auflösung der HDMI Quelle muss so eingestellt
werden, dass beide HDMI Schirme diese Auflösung unterstützen. Schauen Sie in der
Gebrauchsanleitung der angeschlossenen HDMI Apparatur, welche Auflösung maximal
unterstützt wird und wie diese eingestellt werden kann. Schalten Sie, wenn alles richtig
angeschlossen und eingestellt ist, sämtliche Apparatur aus und wieder an. Wählen Sie
den richtigen HDMI Eingang auf Ihrem HDMI Schirm und Sie werden auf beiden
Schirmen das gleiche Signal mit der gleichen Auflösung sehen. Mit der Select Taste an
der Vorderseite des Split422 kann manuell zwischen den 2 HDMI Quellen geschaltet
werden. Beide HDMI Schirme werden auf dieselbe HDMI Quelle umschalten.

Tipps zur Verwendung:

Um Problemen vorzubeugen achten Sie bitte darauf, dass die HDMI Quelle und
Schirme das HDCP Protokoll vollständig unterstützen.

6 HÄUFIG GESTELLTE FRAGEN

Kein (oder schlechtes) Bild und Ton

Wenn Sie nach dem Anschließen des HDMI Splitters kein, oder ein schlechtes Bild
empfangen, versuchen Sie dann die Geräte Stück für Stück an Ihren Schirm
anzuschließen (TV, Monitor oder Projektor), um zu sehen, wo das Problem liegt. Auf
diese Art können Sie ermitteln ob es an den HDMI Quellen, den HDMI Kabeln, dem
HDMI Splitter oder dem Schirm liegt. Nicht von ATC (Authorized Test Centers)
getestete und zertifizierte HDMI Geräte können Bild- und Tonprobleme verursachen.

• Prüfen Sie, ob der Speisungsadapter des Split 422 angeschlossen und mit der
Steckdose verbunden ist.

• Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich
High Speed HDMI® zertifizierte Kabel.

• Verwenden Sie keine HDMI Kabel, die länger sind als in den technischen Daten
aufgeführt.

• Überprüfen Sie die HDMI Kabel und/oder Anschlüsse auf Beschädigungen.

• Sowohl die HDMI Quelle wie Ihr Bildschirm muss HDMI vollständig unterstützen.

• Prüfen Sie, ob Ihre HDMI Quellen und Bildschirm das Verschlüsselungssystem
HDCP (High-bandwidth Digital Content Protection) unterstützen.

Keine korrekte 3D Wiedergabe

• Überprüfen Sie, ob die HDMI Quelle auf 3D Wiedergabe und/oder auf
automatisch eingestellt ist.

• Sowohl die HDMI Quelle wie Ihr HD Bildschirm müssen dieselben 3D Auflösungen
unterstützen.

11SPLIT 422

DEUTSCH

• Überprüfen Sie, ob 3D korrekt wiedergegeben wird, indem Sie die HDMI Quelle
mit einem HDMI Kabel direkt an den HD Bildschirm anschließen.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann
unter www.marmitek.com

7 TECHNISCHE DATEN

Auflösung

Unterstützte HDTV Auflösungen 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Unterstützte PC Auflösung (max.) 1920 x 1200
Unterstützte 3D Daten 1080p@23.98/24Hz, 720p@59.94/60/50Hz
Maximale Bildpunktfrequenz (max.) 225 MHz
Single Link Bitrate (max.) 2.25 Gbps
Video Datenrate (max) 6.75 Gbps
Output Video HDMI HDCP1.0/1.1

Ein- und Ausgänge

HDMI Eingang (19-Buchsenkontakt) 2 HDMI
HDMI Ausgang (19-Buchsenkontakt) 2 HDMI
Höchstlänge HDMI Kabel 15 Meter

Splitter Gehäuse

Maßangaben (H x B x T) 155x70x25mm
Gewicht: 260g

Umgebung

Umgebungstemperatur +0 to +70° C
Relative Feuchte 10% bis 85%

Speisung

Externer Speisungsadapter Eingang: 100-240VAC @50-60Hz
Ausgang: 5VDC @ 2A

Angaben können, ohne vorherige Mitteilung, geändert werden.

8 OPTIONAL ERHÄLTLICH

Infrarotverlängerung

Marmitek bietet eine Vielzahl von Produkten an, die die Bedienung
Ihrer Geräte ermöglichen, auch wenn diese sich in einem
geschlossenen Schrank oder einem anderen Raum befinden. Diese
Lösungen sind mit Kabel oder kabellos erhältlich. Weitere
Informationen zu diesen Infrarotverlängerungen finden Sie auf
www.marmitek.com.

12 © MARMITEK
