SAFETY WARNINGS

x To prevent short circuits, this product should only be used inside and

only in dry spaces. Do not expose the components to rain or moisture.
Do not use the product close to a bath, swimming pool etc.

x Do not expose the components of your systems to extremely high

temperatures or bright light sources.

x In case of improper usage or if you have altered and repaired the

product yourself, all guarantees expire. Marmitek does not accept
responsibility in the case of improper usage of the product or when the
product is used for purposes other than specified. Marmitek does not
accept responsibility for additional damage other than covered by the
legal product responsibility.

x This product is not a toy. Keep out of reach of children.
x Do not open the product: the device may contain live parts. The product

should only be repaired or serviced by a qualified expert.

x Only connect the adapter to the mains after checking whether the

mains voltage is the same as the values on the identification tags.
Never connect an adapter or power cord when it is damaged. In that
case, contact your supplier.

1. INTRODUCTION

Congratulations on your purchase of the Marmitek Split 412 UHD™!
This active HDMI splitter connects 2 screens (TV or projector) with a single

HDMI source. Unlike passive HDMI splitters, it can do this without any loss
of signal or encryption, while maintaining optimal image quality. It's also
ideal for use with HDMI Extenders, for example, to another room. The Split
412 UHD™ supports Ultra HD (4k), Full HD (1080p) and all 3D formats,
making it suitable for all your existing and future equipment.

Marmitek products are manufactured with the utmost precision and are of
high quality. Please read this user manual first and follow the instructions so
you can make the most of this product's capabilities.

2. SET CONTENTS

1 x HDMI Splitter
1 x HDMI Cable
1 x Power Adapter
1 x User Manual

Split 412 UHD™ 3

3. BENEFITS

x Allows video and audio from your digital TV decoder, satellite receiver,

game console or Blu-ray player to be simultaneously displayed on 2
screens (TV or projector).

x Eliminates the need to change HDMI cables if you want to watch films

or play games on another screen.

x If required, select your maximum video resolution on the HDMI output,

using the unique EDID switch.

HDMI PROPERTIES

x Video bandwidth 300MHz (enables display of Ultra HD 4k and Full HD

1080p)

x Supports all 3D formats (suitable for use with your own 3D equipment)
x Deep Color 36-bit (billions instead of millions of colours, better

reproduction of subtle differences in gradation and a higher contrast
ratio)

x Dolby TrueHD and DTS HD Master Audio (high quality audio support)

4. INSTALLATION

Before installation:

x Turn off all devices (TV and HDMI sources) before connecting them to

the Split 412 UHD™. If a device cannot be turned off, please remove
the plug from the socket.

x Only use High Speed HDMI® certified cables for the best picture and

sound quality. Using too much force to connect or disconnect the HDMI
cables may damage them.

4 © MARMITEK

ENGLISH

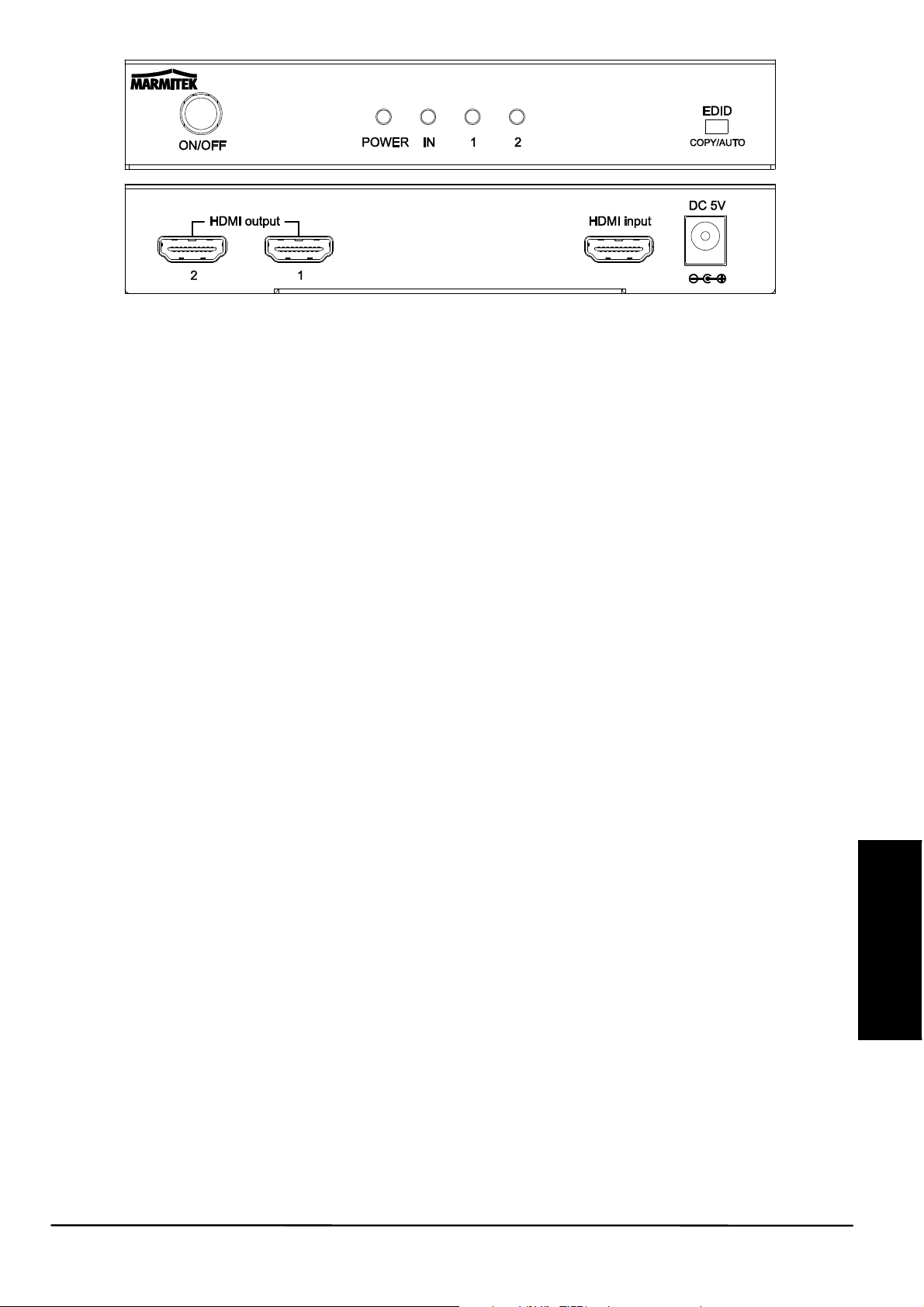

1. Use an HDMI cable to connect the HDMI source (such as a game
console, Blu-ray player and Digital TV Decoder) to the HDMI port
marked "HDMI Input".

2. Use an HDMI cable to connect the screens (TVs or projectors) to HDMI
ports marked "HDMI output".

3. Preferably, connect to the screen with the highest resolution (e.g.
UltraHD or Full HD) to "output 1" and the lower resolution screen to
"output 2".

4. Connect the power adapter to the "DC 5V" and insert the plug into the
socket.

5. EDID SETTINGS

EDID stands for Extended Display Identification Data and is used for
communication between HDMI sources and screens, enabling you to
determine the supported display resolutions and audio formats. The HDMI
source requests this information from the screen and determines the best
resolution or audio format. When using multiple screens (TVs or projectors),
the best resolution and audio format that is supported by all connected
screens is determined.

This may cause problems in some situations, for example, when one of the
connected sources or screens does not fully support EDID.

Use the EDID button to choose the following options:
x AUTO: automatically detects the highest possible common image

resolution and audio format that is supported by both screens. Sound
and image will be displayed on both screens.

x COPY: only detects the resolution and audio format of the display

connected to "HDMI output 1". This prevents problems with playing, for
example, 3D or UltraHD (4k).

Split 412 UHD™ 5

6. FREQUENTLY ASKED QUESTIONS

No (or poor) image and sound

If you experience poor or no picture after connecting the HDMI splitter,
please try to identify the problem by connecting the devices to your screen
(TV, monitor or projector) one by one. This allows you to determine whether
the problem is with the HDMI sources, the HDMI cables, the HDMI splitter
or the screen.

x Make sure the power adapter is connected and plugged in.
x For the best picture and sound quality, only use High Speed HDMI®

certified cables.

x Do not use HDMI cables longer than those specified in the technical

data.

x Check the HDMI cables and/or connectors for damage.
x Both the HDMI source and your screen should fully support HDMI.
x Check that your HDMI sources and screen support HDCP (High

Bandwidth Digital Content Protection) copy protection.

Incorrect 3D display

x Please check whether the HDMI source is set to display 3D and/or it is

set to automatic.

x Both the HDMI source and your HD screen should support the same

3D formats.

x Please check that 3D is displayed correctly by connecting the HDMI

source directly to the HD display with an HDMI cable.

Do you have other questions that have not been resolved by the above
information? Please go to www.marmitek.com

6 © MARMITEK

ENGLISH

7. TECHNICAL INFORMATION

Connections

HDMI input 1x HDMI (19-pin female)
HDMI output 2x HDMI (19-pin female)
HDMI cable length max. 15 metres

Video

Supported resolutions 480p, 576p, 720p, 1080i, 1080p and

4k2k@24/30

HDMI standards HDCP, CEC, EDID, DVI, all 3D formats, Deep

Color (36-bit), x.v.Color
Video Bandwidth 10.2Gbps
Clock frequency 300MHZ

Audio

HDMI audio DTS-HD Master Audio, Dolby TrueHD, LPCM

7.1, DTS, Dolby-AC3 and 2.0CH

Housing

Dimensions (H x W x D) 147 x 71 x 25mm
Weight 300 g

Environment

Ambient temperature +0 to +70° C
Ambient humidity 10% to 85%

Power

External power adapter 100-240VAC @50-60Hz, 5VDC @ 1A
Specifications may change without prior notice.

Environmental Information for Customers in the European Union

European Directive 2002/96/EC requires that the equipment bearing this symbol on
the product and/or its packaging must not be disposed of with unsorted municipal
waste. The symbol indicates that this product should be disposed of separately from
regular household waste streams. It is your responsibility to dispose of this and other

electric and electronic equipment via designated collection facilities appointed by the
government or local authorities. Correct disposal and recycling will help prevent potential negative
consequences to the environment and human health. For more detailed information about the
disposal of your old equipment, please contact your local authorities, waste disposal service, or
the shop where you purchased the product.

Split 412 UHD™ 7

DECLARATION OF CONFORMITY

Hereby, Marmitek BV, declares that this Split 412 UHD™ is in compliance

with the essential requirements and other relevant provisions of the

following Directives:

Directive 2004/108/EC of the European parliament and of the council of 15

December 2004 on the approximation of the laws of the Member States

relating to electromagnetic compatibility

Directive 2006/95/EC of the European Parliament and of the Council of 12

December 2006 on the harmonisation of the laws of Member States relating

to electrical equipment designed for use within certain voltage limits

Directive 2002/95/EC of the European Parliament and of the Council of 27

January 2003 on the restriction of the use of certain hazardous substances

in electrical and electronic equipment

Commission Regulation (EC) No 278/2009 of 6 April 2009 implementing

Directive 2005/32/EC of the European Parliament and of the Council with

regard to Eco design requirements for no-load condition electric power

consumption and average active efficiency of external power supplies

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS

COPYRIGHTS

Marmitek is a trademark of Pattitude B.V. Split 412 UHD™ is a trademark of Marmitek B.V. All
rights reserved. Every effort has been made to ensure that the information in this manual is
accurate. Marmitek is not responsible for printing or clerical errors. Copyright and all other
proprietary rights in the content (including but not limited to model numbers, software, audio,
video, text and photographs) rests with Marmitek B.V. Any use of the Content, but without
limitation, distribution, reproduction, modification, display or transmission without the prior written
consent of Marmitek is strictly prohibited. All copyright and other proprietary notices shall be
retained on all reproductions. Other company and product names mentioned herein may be
trademarks of their respective companies. Mention of third-party products is for informational
purposes only and constitutes neither an endorsement nor a recommendation. Marmitek assumes
no responsibility with regard to the performance or use of these products.

8 © MARMITEK

DEUTSCH

SICHERHEITSHINWEISE

x Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich

innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen
Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben
oder nahe eines Bades, Schwimmbades usw. verwenden.

x Setzen Sie die Komponente Ihres Systems nicht extrem hohen

Temperaturen oder starken Lichtquellen aus.

x Bei einer zweckwidrigen Verwendung, selbst angebrachten

Veränderungen oder selbst ausgeführten Reparaturen verfallen alle
Garantiebestimmungen. Marmitek übernimmt bei einer falschen
Verwendung des Produkts oder bei einer anderen Verwendung des
Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung.
Marmitek übernimmt für Folgeschäden keine andere Haftung als die
gesetzliche Produkthaftung.

x Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern

halten.

x Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf

lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen
oder Wartung nur Fachleuten.

x Schließen Sie den Netzadapter erst dann an das Stromnetz an,

nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem
Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals
einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt sind.
In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.

1. EINFÜHRUNG

Herzlichen Glückwunsch zum Erwerb Ihres Marmitek Split 412 UHD™!
Dieser aktive HDMI Splitter verbindet 2 Bildschirme (TV oder Projektor) mit

einer HDMI Quelle. Im Gegensatz zu passiven HDMI Splittern geschieht
dies ohne jeglichen Signal- oder Verschlüsselungsverlust und unter
Beibehaltung optimaler Bildqualität. Auch ideal für die Verwendung
kombiniert mit HDMI Verlängerungen (z.B. in einen anderen Raum). Der
Split 412 UHD™ unterstützt Ultra HD (4k), Full HD (1080p) und alle 3D
Formate und eignet sich somit für alle heutigen und zukünftigen Geräte.

Marmitek Produkte werden mit großer Sorgfalt hergestellt und sind von
hoher Qualität. Lesen Sie diese Anleitung bitte sorgfältig durch und
befolgen Sie die Anweisungen, um die Möglichkeiten dieses Produkts
optimal nutzen zu können.

Split 412 UHD™ 9

2. VERPACKUNGSINHALT

1 x HDMI Splitter
1 x HDMI Kabel
1 x Speisungsadapter
1 x Gebrauchsanleitung

3. VORZÜGE

x Ermöglicht es, Bild und Ton Ihres digitalen TV Decoders,

Satellitenempfängers, Spielcomputers oder Blu-Ray Players auf 2
Bildschirmen (HDTV oder HD Projektor) gleichzeitig wiederzugeben.

x Das HDMI Kabel muss nicht mehr ausgetauscht werden, wenn Sie

Filme sehen oder Spiele auf einem anderen Bildschirm spielen
möchten.

x Bestimmen Sie mit dem einzigartigen EDID Schalter wenn gewünscht

selber die maximale Videoauflösung am HDMI Ausgang.

HDMI EIGENSCHAFTEN

x Videobandbreite 300MHz (ermöglicht Ultra HD 4k und Full HD 1080p

Bildwiedergabe)

x Unterstützt alle 3D Formate (geeignet für Verwendung mit Ihren

eigenen 3D Geräten)

x Deep Color 36-Bit (Milliarden anstatt Millionen Farben, bessere

Wiedergabe von subtilen Farbwerten und höheres Kontrastverhältnis)

x Dolby TrueHD & DTS HD Master Audio (hohe Qualität Audio-

Unterstützung)

4. INSTALLATION

Bevor Sie beginnen:

x Schalten Sie alle Geräte (Fernseher und HDMI Quellen) bevor Sie

diese an den Connect 412 UHD™ anschließen zunächst aus.
Entfernen Sie den Stecker aus der Steckdose, falls diese nicht
ausgeschaltet werden können.

x Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität

ausschließlich High Speed HDMI® zertifizierte Kabel. Verwenden Sie
wenig Kraft, um die HDMI Kabel anzuschließen oder loszukoppeln;
diese könnten sonst beschädigen.

10 © MARMITEK

DEUTSCH

1. Schließen Sie die HDMI Quelle (wie Spielcomputer, Blu-Ray Player

und digitaler TV Decoder) mit einem HDMI Kabel an den "HDMI Input“

Anschluss an.

2. Verbinden Sie die Bildschirme (Fernseher oder Projektoren) mit einem

HDMI Kabel an einen HDMI Output Anschluss an.

3. Schließen Sie den Bildschirm mit der höchsten Auflösung

(beispielsweise UltraHD oder Full HD) vorzugsweise an den “Output 1”
an und den mit einer geringeren Anlösung an den “Otutput 2”.

4. Schließen Sie den Speisungsadapter an den “DC 5V“ an und verbinden

Sie diesen mit der Steckdose.

5. EDID-EINSTELLUNGEN

EDID bedeutet Extended Display Identification Data und wird für die
Kommunikation zwischen HDMI Quellen und Bildschirmen verwendet, um
die unterstützten Bildauflösungen und Audioformate zu bestimmen. Die
HDMI Quelle ruft diese Informationen vom Bildschirm ab und bestimmt die
beste Auflösung oder das beste Audioformat. Bei Verwendung mehrerer
Bildschirme (Fernseher oder Projektoren) wird bestimmt, welche die beste
Auflösung oder das beste Audioformat ist, .die von allen angeschlossenen
Bildschirmen unterstützt wird. Das kann bisweilen zu Problemen führen,
beispielsweise wenn eine der angeschlossenen Quellen oder Bildschirme
EDID nicht korrekt unterstützt.

Mithilfe der EDID-Tate können Sie folgende Einstellungen wählen:
x AUTO: Sucht automatisch die höchstmögliche, gemeinschaftliche

Bildauflösung und das Audioformat, das von beiden Bildschirmen
unterstützt wird. Auf beiden Bildschirmen wird Bild und Ton
wiedergegeben werden.

x COPY: Sucht nur die Auflösung und das Audioformat des Bildschirms,

das an den “HDMI Output 1“ angeschlossen ist. Damit begegnen Sie
Abspielproblemen von zum Beispiel 3D oder UltraHD (4k).

Split 412 UHD™ 11

6. HÄUFIG GESTELLTE FRAGEN

Kein (oder schlechtes) Bild und Ton

Wenn Sie nach dem Anschließen des HDMI Splitter kein, oder ein
schlechtes Bild empfangen, versuchen Sie dann die Geräte Stück für Stück
an Ihren Schirm anzuschließen (TV, Monitor oder Projektor), um zu sehen,
wo das Problem liegt. Auf diese Art können Sie ermitteln ob es an den
HDMI Quellen, den HDMI Kabeln, dem HDMI Splitter oder dem Schirm
liegt.

x Überprüfen Sie, ob der Speisungsadaptor angeschlossen ist und sich

in der Steckdose befindet.

x Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität

ausschließlich High Speed HDMI® zertifizierte Kabel.

x Verwenden Sie keine HDMI Kabel, die länger sind als in den

technischen Daten aufgeführt.

x Überprüfen Sie die HDMI Kabel und/oder Anschlüsse auf

Beschädigungen.

x Sowohl die HDMI Quelle wie Ihr Bildschirm muss HDMI vollständig

unterstützen.

x Prüfen Sie, ob Ihre HDMI Quellen und Bildschirm das

Verschlüsselungssystem HDCP (Highbandwidth Digital Content
Protection) unterstützen.

Keine korrekte 3D Wiedergabe

x Überprüfen Sie, ob die HDMI Quelle auf 3D Wiedergabe eingestellt

und/oder ob diese auf automatisch eingestellt ist.

x Sowohl die HDMI Quelle wie Ihr HD Bildschirm müssen dieselben 3D

Daten unterstützen.

x Überprüfen Sie, ob 3D korrekt wiedergegeben wird, indem Sie die

HDMI Quelle mit einem HDMI Kabel direkt an den HD Bildschirm
anschließen.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen
Sie dann unter www.marmitek.com

12 © MARMITEK
