MegaViewMegaView 80/8180/81™
USER MANUAL |
3 |
|
|
||
GEBRAUCHSANLEITUNG |
9 |
|
GUIDE UTILISATEUR |
15 |
|
MODO DE EMPLEO |
21 |
|
MANUALE D’ISTRUZIONI |
27 |
|
GEBRUIKSAANWIJZING |
33 |
|
20619/ 20140909 • MegaView 80/81™
ALL RIGHTS RESERVED MARMITEK ©
2 |
© MARMITEK |
SAFETY WARNINGS |
<![if ! IE]> <![endif]>ENGLISH |
|
|
Do not use the product close to a bath, swimming pool etc. |
|
To prevent short circuits, this product should only be used inside and |
|
|
|
only in dry spaces. Do not expose the components to rain or moisture. |
|
Do not expose the components of your systems to extremely high |
|
|
|
temperatures or bright light sources. |
|
Do not place the product in an enclosed space, such as a TV cabinet or |
|
|
|
equivalent. Provide adequate ventilation to ensure that the product is |
|
|
functioning properly and to protect against overheating. |
|
In case of improper usage or if you have altered and repaired the |
|
|
|
product yourself, all guarantees expire. Marmitek does not accept |
|
|
responsibility in the case of improper usage of the product or when the |
|
|
product is used for purposes other than specified. Marmitek does not |
|
|
accept responsibility for additional damage other than covered by the |
|
|
legal product responsibility. |
|
This product is not a toy. Keep out of reach of children. |
|
|
Do not open the product: the device may contain live parts. The product |
|
|
|
should only be repaired or serviced by a qualified expert. |
|
Only connect the adapter to the mains after checking whether the |
|
|
|
mains voltage is the same as the values on the identification tags. |
|
|
Never connect an adapter or power cord when it is damaged. In that |
|
|
case, contact your supplier. |
|
1. INTRODUCTION
Congratulations on your purchase of the Marmitek MegaView 80/81! The MegaView 80/81 provides a simple way to extend an HDMI (High Definition Multimedia Interface) signal or DVI (Digital Visual Interface) over a single CAT5e/6 Ethernet cable. The maximum CAT5e/6 cable length is 100 metres at 1080p resolution. Watch TV programmes or films and view photos from, for example, your digital TV decoder, Media Centre PC, Bluray player or hard disk recorder anywhere in the home on your TV/projection screen, in HD quality.
All Marmitek products are manufactured with the utmost precision and are of high quality. Please read this manual carefully and follow the instructions to enjoy the possibilities of this product optimally.
MegaView 80/81™ |
3 |
2. PACKAGE CONTENTS
MegaView 80 |
MegaView 81 |
||
1x transmitter (HDMI Transmitter) |
1x transmitter (HDMI Transmitter) |
||
1x receiver (HDMI Receiver) |
1x receiver (HDMI Receiver) |
||
2x |
Power adapter |
1x |
Infrared receiver |
1x |
User manual |
1x |
Infrared blaster LED |
|
|
2x Power adapter |
|
|
|
1x User manual |
|
3. CAT5e/CAT6 CABLE REQUIREMENTS
UTP-, FTPor STP-cable
24AWG or lower
Solid twisted pair
100 ohm at 1MHz
RJ-45 jack according to EIA/TIA T568B standard
Instead of CAT5e cable, CAT6 cable may also be applied (this offers better quality). Use a ‘solid twisted pair CAT-5e or CAT-6 cable’ in order to optimise transfer quality.

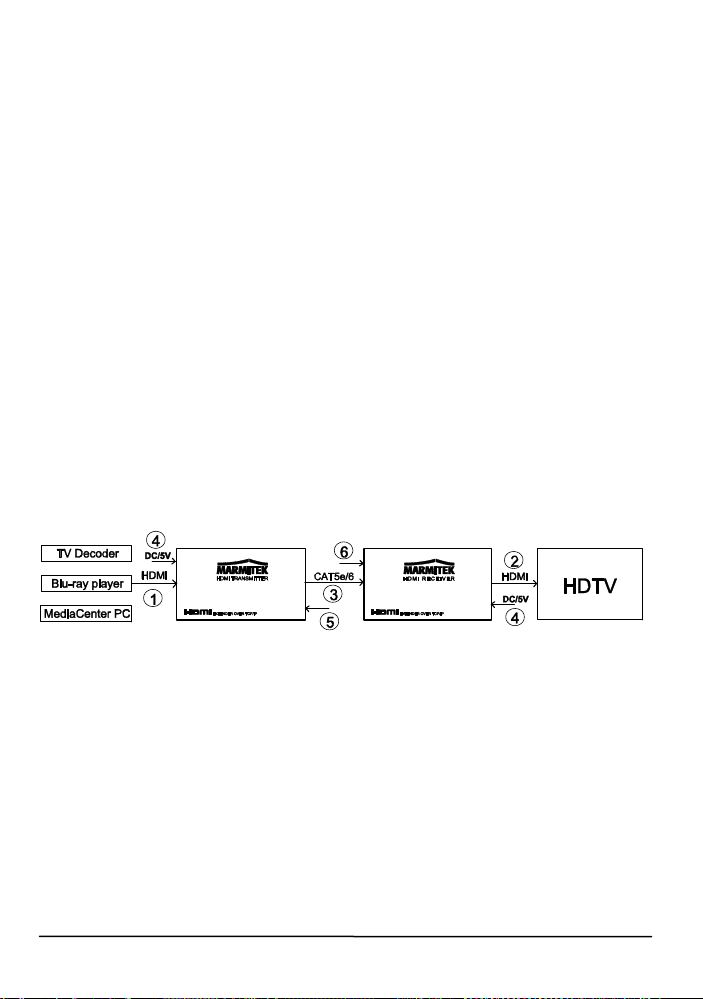

4. INSTALLATION
In order to check proper functioning of the system, it is advisable to test the set-up first, using a short CAT-5e/6 cable.
1.Switch off all appliances before you start connecting.
2.Connect the HDMI source (Blu-ray disc player, TV Decoder, Media Centre PC, etc.) to the MegaView 80/81 transmitter [1], using an HDMI cable (not provided).
3.Connect the MegaView 80/81 receiver to the appliance shown [2] (e.g. HDTV or projector), using an HDMI cable (not provided).
4.Use one CAT5e/6 Ethernet cable to connect the MegaView 80’s transmitter to the receiver [3].
4 |
© MARMITEK |
|
The MegaView 80/81 can either be connected by using a single cable, |
|
|
or through an existing home network (LAN) in combination with network |
<![if ! IE]> <![endif]>ENGLISH |
|
switches and routers. |
|
|
|
|
5. |
Connect the power adapter [4] to the ‘5VDC’ connection on the |
|
|
MegaView 80/81 and plug the adapter into a socket. |
|
Attention! Do not place the MegaView 80/81 transmitter or receiver in an enclosed space, such as a TV cabinet or equivalent. Provide adequate ventilation to ensure that the product is functioning properly and to protect against overheating.
5. INSTALLATION IR RETURN (MEGAVIEW 81)
The MegaView 81 has a built-in “infrared return channel”, which allows you to operate the connected device from another room or through closed cabinet doors using your own remote control.
1.Connect the IR receiver to the MegaView 81 receiver [5].
Position it so that it is visible to your (infrared) remote control, allowing it to receive the transmitted commands (up to 6 metres).
The most logical place for the IR receiver is in the vicinity of your display device (HDTV or projector).
By using the supplied adhesive strip, placement is possible virtually anywhere.
Experiment to find the right position before definitive attachment of the IR blaster LED.
Attention! The adhesive strip may cause discolouration on certain surfaces, or may leave adhesive residue when removed.
2.Connect the IR extender cable to the MegaView 81 transmitter [6].
Stick the IR blaster LED near the HDMI source.
When positioned correctly, one blaster LED can operate all A/V devices within the same compartment of a cabinet.
Experiment to find the right position before definitive attachment of the IR receiver.
Attention! The adhesive strip may cause discolouration on certain surfaces, or may leave adhesive residue when removed.
MegaView 80/81™ |
5 |
6. USAGE
1.Switch on the HDMI source (e.g. TV Decoder or Media Centre PC).
2.Switch on the display device (for instance HDTV or projector) and select the appropriate input. Usually you will do this by pressing the A/V or EXT button of your remote control.
3.You will receive images from the connected A/V device immediately.
4.The MegaView 81 can also be used to operate the HDMI source from another room, by pointing your own remote control at the IR receiver and pressing a button.
7. FREQUENTLY ASKED QUESTIONS
Bad (or no) image and sound
Check if the A/V device is switched on.
Use only CAT5e/CAT6 cable as specified in chapter 3 (CAT5e Cable Requirements).
Check if the CAT5e/CAT6 cable provides a solid connection (no cable faults).
Check if the RJ-45 has been connected according to the EIA/TIA T568B standard.
Please ensure that the maximum cable length is not exceeded.
Install your system as far away from any RF sources (wireless devices) as possible.
Set a low resolution on your HDMI source. The CAT5e/6 cable used probably cannot deal with the higher resolution bandwidth.
Do you have any questions that are not answered above? Please check www.marmitek.com.
6 |
© MARMITEK |
8. TECHNICAL INFORMATION
Video |
|
|
Data transmission |
|
TCP/IP, M-JPEG compression |
Supported HDTV resolutions |
480p, 576i, 576p, 720p, 1080i, 1080p |
|
Maximum Pixel Frequency (max) |
225 MHz |
|
Maximum Bit Rate (max) |
|
2.25 Gbps (7.75 Gbps per channel) |
Audio |
|
PCM stereo. |
Supported audio formats |
|
|
Transmitter |
|
|
HDMI input |
|
1 HDMI (19-pin female) |
TX LAN |
|
RJ45, EIA/TIA T568B |
Maximum CAT5e/6 cable length |
100m@1080p |
|
Receiver |
|
|
HDMI output |
|
1 HDMI (19-pin female) |
RX LAN |
|
RJ45, EIA/TIA T568B |
IR Receiver (MegaView 81) |
|
|
Frequency range: |
|
30 - 60 KHz |
IR reception range: |
|
± 6 metres |
Connection: |
|
3.5mm jack plug |
Kabellengte: |
|
100 cm |
Casing transmitter / receiver |
|
|
Dimensions (H x W x D) |
|
105mm x 60mm x 25mm |
Weight |
|
160g |
Environment |
|
|
Ambient temperature |
|
+0 to +70° C |
Ambient humidity |
10% to 85% |
|
Power |
|
|
Input |
|
100-240VAC @50-60Hz |
Output |
|
5VDC 1A |
Specifications may change without prior notice.
MegaView 80/81™ |
7 |
<![endif]>ENGLISH
9. OPTIONALLY AVAILABLE
Connecting multiple devices
To connect multiple AV devices to your TV with only one cable or to transmit the signal of multiple AV devices to your TV, you can you can choose from a wide range of active switchers. More information about these so called AV Switchers can be found at www.marmitek.com
Environmental Information for Customers in the European Union
European Directive 2002/96/EC requires that the equipment bearing this symbol on the product and/or its packaging must not be disposed of with unsorted municipal waste. The symbol indicates that this product should be disposed of separately from regular household waste streams. It is your responsibility to dispose of this and other electric and electronic equipment via designated collection facilities appointed by the
government or local authorities. Correct disposal and recycling will help prevent potential negative consequences to the environment and human health. For more detailed information about the disposal of your old equipment, please contact your local authorities, waste disposal service, or the shop where you purchased the product.
8 |
© MARMITEK |
SICHERHEITSHINWEISE
Um Kurzschluss vorzubeugen, dieses Produkt bitte |
ausschließlich |
|
|
|
innerhalb des Hauses und nur in trockenen Räumen nutzen. Setzen |
|
|
|
Sie die Komponenten nicht Regen oder Feuchtigkeit aus. Nicht neben |
|
|
|
oder nahe eines Bades, Schwimmbades usw. verwenden. |
|
|
Setzen Sie die Komponente Ihres Systems nicht |
extrem hohen |
|
|
|
Temperaturen oder starken Lichtquellen aus. |
|
|
Das Produkt nicht in einem geschlossenen Schrank wie |
|
||
|
Fernsehschrank oder Ähnliches nutzen. Sorgen Sie in Bezug auf die |
<![if ! IE]> <![endif]>DEUTSCH |
|
|
Funktionstüchtigkeit und zum Schutz gegen Überhitzung des Produktes |
||
|
|
||
|
für eine adäquate Ventilation. |
|
|
Bei einer zweckwidrigen Verwendung, selbst angebrachten |
|
||
|
Veränderungen oder selbst ausgeführten Reparaturen verfallen alle |
|
|
|
Garantiebestimmungen. Marmitek übernimmt bei einer falschen |
|
|
|
Verwendung des Produkts oder bei einer anderen Verwendung des |
|
|
|
Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. |
|
|
|
Marmitek übernimmt für Folgeschäden keine andere Haftung als die |
|
|
|
gesetzliche Produkthaftung. |
|
|
Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern |
|
||
|
halten. |
|
|
Das Produkt niemals öffnen: Das Gerät kann Teile enthalten, worauf |
|
||
|
lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen |
|
|
|
oder Wartung nur Fachleuten. |
|
|
Schließen Sie den Netzadapter erst dann an das |
Stromnetz an, |
|
|
nachdem Sie überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.
1. EINFÜHRUNG
Herzlichen Glückwunsch zum Erwerb des Marmitek MegaView 80/81! Der MegaView 80/81 macht es auf einfache Weise möglich, ein HDMI (High Definition Multimedia Interface) Signal oder DVI (Digital Visual Interface) über nur ein CAT5e/6 Ethernetkabel zu verlängern. Maximale CAT5e/6 Kabellänge beträgt bei 1080p Auflösung 100 Meter. Schauen Sie Fernsehprogramme, Filme und Fotos von beispielsweise Ihrem digitalen TV Decoder, Media Center PC, Blu-Ray-Disc oder HDD Rekorder in HD Qualität anderswo im Haus auf Ihrem TV/Projektionsschirm.
Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher Qualität. Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die Anweisungen, um die Möglichkeiten dieses Produkts optimal nutzen zu können.
MegaView 80/81™ |
9 |
2. VERPACKUNGSINHALT
MegaView 80 |
MegaView 81 |
||
1x |
Sender (HDMI Transmitter) |
1x |
Sender (HDMI Transmitter) |
1x Empfänger (HDMI Receiver) |
1x Empfänger (HDMI Receiver) |
||
2x |
Speisungsadapter |
1x |
Infrarot-Empfänger |
1x |
Gebrauchsanleitung |
1x |
Infrarot Blaster LED |
|
|
2x |
Speisungsadapter |
|
|
1x |
Gebrauchsanleitung |
3. ANFORDERUNGEN CAT5e/CAT6 KABEL
UTP-, FTPoder STPKabel
24AWG oder niedriger
Solid Twisted Pair Kabel
100 Ohm bei 1MHz
RJ-45 Anschluss gemäß der EIA/TIA T568B Norm
Anstatt eines CAT5e Kabels kann auch ein CAT6 Kabel verwendet werden (dieses ist von besserer Qualität). Zur Optimierung der Übertragungsqualität nutzen Sie dann “Solid Twisted Pair CAT-5e oder CAT-6 Kabel.
4. INSTALLATION
Zur Kontrolle der Betriebsfähigkeit des Systems empfehlen wir, die von Ihnen geplante Aufstellung zunächst mit kurzer CAT-5e/6 Kabellänge zu testen.
1.Schalten Sie, bevor Sie beginnen, sämtliche Geräte aus.
2.Schließen Sie die HDMI Quelle (Blu-Ray Disc Player, TV Decoder, Multimedia PC usw.) mithilfe eines HDMI Kabels (nicht im Packungsinhalt enthalten) an den MegaView 80/81 Sender [1] an.
3.Schließen Sie den MegaView 80/81 Empfänger mithilfe eines HDMI Kabels (nicht im Packungsinhalt enthalten) an Ihr Wiedergabegerät [2] (beispielsweise HDTV oder Projektor) an.
4.Verwenden Sie ein CAT5e/6 Ethernet-Kabel um den Sender und den Empfänger des MegaView 80/81 miteinander zu verbinden [3].
10 |
© MARMITEK |
Der MegaView 80/81 kann mit Netzwerk Switches und Routern sowohl mit einem Kabel verbunden als auch an ein bereits vorhandenes Hausnetzwerk (LAN) angeschlossen werden.
5.Schließen Sie den Speisungsadapter [4] an den “5VDC” Anschluss des
MegaView 80/81 an und stecken Sie den Adapter in eine Steckdose.
Achtung! Den MegaView 80/81 Sender oder Empfänger nicht in einem geschlossenen Schrank, wie Fernsehschrank oder Ähnliches nutzen. Sorgen Sie in Bezug auf die Funktionstüchtigkeit und zum Schutz gegen Überhitzung des Produktes für eine adäquate Ventilation.
5. INSTALLATION IR RETOUR (MEGAVIEW 81)
Der MegaView 81 besitzt einen eingebauten “Infrarot Retourkanal”, mit dem das angeschlossene Gerät von einem anderen Raum aus oder durch geschlossene Schranktüren hindurch mit der eigenen Fernbedienung bedient werden kann.
1.Schließen Sie den IR Empfänger an den MegaView 81 Empfänger [5] an.
Stellen Sie ihn gut sichtbar für Ihre (Infrarot) Fernbedienung auf, damit er die versendeten Kommandos empfangen kann (max. 6 Meter).
Der beste Ort für den IR Empfänger ist nahe des Wiedergabegeräts (HDTV oder Projektor).
Mit dem enthaltenen, selbstklebenen Streifen ist Anbringung nahezu überall möglich.
Ermitteln Sie die richtige Stelle, bevor Sie den IR Empfänger definitiv festkleben.
Achtung! Der Klebestreifen kann auf bestimmten Oberflächen eine Verfärbung verursachen oder nach Entfernung Klebereste hinterlassen.
2.Schließen Sie das IR Verlängerungskabel an den MegaView 81 Sender [6] an.
Kleben Sie die IR Blaster LED nahe der HDMI Quelle auf.
Bei richtiger Anbringung kann eine einzige Blaster LED sämtliche A/V Geräte, die sich im selben Schrankfach befinden, bedienen.
Ermitteln Sie die richtige Stelle, bevor Sie den IR Blaster LED definitiv festkleben.
Achtung! Der Klebestreifen kann auf bestimmten Oberflächen eine Verfärbung verursachen oder nach Entfernung Klebereste hinterlassen.
<![endif]>DEUTSCH
MegaView 80/81™ |
11 |
6. ANWENDUNG
1.Schalten Sie die HDMI Quelle ein (z.B. TV Decoder oder Multimedia PC).
2.Schalten Sie das Wiedergabegerät ein (z.B. HD-Fernseher oder Projektor) und wählen Sie den richtigen Eingang. Zumeist müssen Sie dazu die A/V oder die EXT Taste Ihrer Fernbedienung drücken.
3.Sie empfangen vom angeschlossenen A/V Gerät sofort Bild.
4.Sie können die HDMI Quelle mit dem MegaView 81 auch von einem anderen Raum aus bedienen, indem Sie die eigene Fernbedienung auf den IR Empfänger richten und eine Taste betätigen.
7. HÄUGIG GESTELLTE FRAGEN
Bild und Ton schlecht oder gar nicht anwesend
Überprüfen Sie, ob das A/V Gerät eingeschaltet ist.
Verwenden Sie, wie in Kapitel 3, Anforderungen, erläutert, nur CAT5e/CAT6 Kabel.
Prüfen Sie, ob das CAT5e/CAT6 Kabel eine gute Verbindung herstellt (keine Bruchstellen).
Prüfen Sie, ob der RJ-45 Anschluss gemäß der EIA/TIA T568B Norm angeschlossen ist.
Überschreiben Sie die maximale Kabellänge nicht.
Installieren Sie Ihr System möglichst nicht nahe RF Quellen (drahtlose Geräte).
Wählen Sie eine niedrigere Auflösung an Ihrer HDMI Quelle; möglicherweise kann das verwendete CAT5e/6 Kabel die Bandbreite höherer Auflösungen nicht bewältigen.
Sie haben noch Fragen, die in den obigen Beispielen nicht beantwortet wurden? Schauen Sie dann unter www.marmitek.com
12 |
© MARMITEK |
8. TECHNISCHE DATEN
Video |
|
Datenübertragung |
TCP/IP, M-JPEG Komprimierung |
Unterstützte HDTV Auflösungen |
480p, 576i, 576p, 720p, 1080i, 1080p |
Maximale Bildpunktfrequenz (max.)225 MHz. |
|
Maximale Bit-Rate (max.) |
2.25 Gbps (7.75 Gbps pro Kanal) |
Audio |
|
Unterstützte Tonformate |
PCM Stereo. |
Sender |
|
HDMI Eingang |
HDMI Ausgang (19-Buchsenkontakt) |
TX LAN |
RJ45, EIA/TIA T568B |
Höchstlänge CAT5e/6 Kabel |
100m@1080p |
Empfänger |
|
HDMI Ausgang |
1 HDMI Ausgang (19-Buchsenkontakt) |
RX LAN |
RJ45, EIA/TIA T568B |
IR Empfänger (MegaView 81) |
|
Frequenzbereich: |
30 - 60 KHz |
IR Empfänger Reichweite: |
± 6 Meter |
Anschluss: |
3,5mm Klinkenbuchse |
Kabellänge: |
100 cm |
Gehäuse Sender/Empfänger |
|
Maßangaben (H x B x T) |
105mm x 25mm x 81mm |
Gewicht |
160g |
Umgebung |
|
Umgebungstemperatur |
+0 to +70° C |
Relative Feuchte |
10% bis 85% |
Speisung |
|
Input: |
100-240VAC @50-60Hz |
Output: |
5VDC 1A |
Angaben köhnen ohne vorherige Mitteilung geändert werden.
MegaView 80/81™ |
13 |
<![endif]>DEUTSCH
9. OPTIONAL ERHÄLTLICH
Mehrere Geräte anschließen
Zum Anschluss mehrerer AV Geräte an Ihren TV mit nur einem einzigen Kabel oder wenn Sie das Signal zu mehreren Fernsehern versenden möchten, bietet Marmitek Ihnen ein umfassendes Angebot an aktiven Schaltern. Weitere Infos zu diesen so genannten AV Switchers finden Sie auf www.marmitek.com.
Umweltinformation für Kunden innerhalb der Europäischen Union
Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische
und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.
14 |
© MARMITEK |
Loading...
