CONNECT DA21
Digital to Stereo Audio Converter
DA21
USER MANUAL 3
GEBRAUCHSANLEITUNG 7
GUIDE UTILISATEUR 11
MODO DE EMPLEO 15
MANUALE D’ISTRUZIONI 19
GEBRUIKSAANWIJZING 23
20522/20120614 • CONNECT DA21™
ALL RIGHTS RESERVED MARMITEK ©
20522_20120614 _UG_124x176mm_80g_DA21_Marmitek Connect DA21 User Manual 14-06-12 15:02
2 © MARMITEK
20522_20120614 _UG_124x176mm_80g_DA21_Marmitek Connect DA21 User Manual 14-06-12 15:02
SAFETY WARNINGS
• To prevent short circuits, this product should only be used inside and only in dry
spaces. Do not expose the components to rain or moisture. Do not use the product
close to a bath, swimming pool etc.
• Do not expose the components of your systems to extremely high temperatures or
bright light sources.
• In case of improper usage or if you have altered and repaired the product yourself,
all guarantees expire. Marmitek does not accept responsibility in the case of improper usage of the product or when the product is used for purposes other than specified. Marmitek does not accept responsibility for additional damage other than
covered by the legal product responsibility.
• This product is not a toy. Keep out of reach of children.
• Do not open the product (battery panel excepted): the device may contain live parts.
The product should only be repaired or serviced by a qualified expert.
• Keep batteries out of the reach of children. Dispose of batteries as chemical waste.
Never use old and new batteries or different types of batteries together. Remove the
batteries when you are not using the system for a longer period of time. Check the
polarity (+/-) of the batteries when inserting them in the product. Wrong positioning
can cause an explosion.
• Only connect the adapter to the mains after checking whether the mains voltage is
the same as the values on the identification tags. Never connect an adapter or power
cord when it is damaged. In that case, contact your supplier.
ENGLISH
INTRODUCTION
Congratulations on the purchase of your Marmitek Connect DA21™! This converter
changes a digital Toslink or Coaxial signal into a left/right stereo signal. Easily and quickly connect your Audio Source to your Audio Amplifier.
Marmitek products are manufactured with the utmost care and are exceptionally high
quality. Please read this manual carefully and follow the instructions in order to get the
best from this product.
SET CONTENTS
1x Connect DA21™ audio converter
1x RCA audio cable
1x Power adapter
1x Instructions
3CONNECT DA21™
20522_20120614 _UG_124x176mm_80g_DA21_Marmitek Connect DA21 User Manual 14-06-12 15:02
ADVANTAGES
• Convert your digital audio signals (Toslink or Coaxial) to a left/right stereo audio
signal.
• Perfect if your Audio Amplifier has too few or no digital audio inputs.
• With improved 192kHz sample rate for the best sound reproduction.
• Supports uncompressed digital stereo signals.
• Supports 16 or 24bit; 8, 32, 44.1, 48, 96, 176.4 and 192kHz sample frequencies.
INSTALLATION
Note:
• We recommend that you switch off your equipment before connecting cables in
order to prevent any of the devices being damaged.
• At all times, avoid bending the optical (Toslink) cable as it is very delicate.

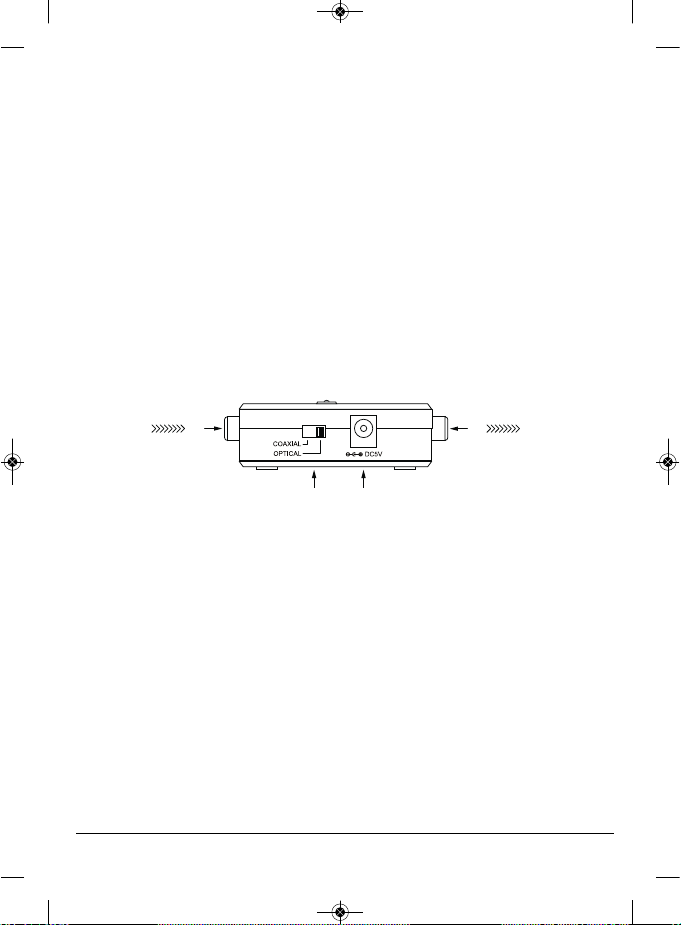

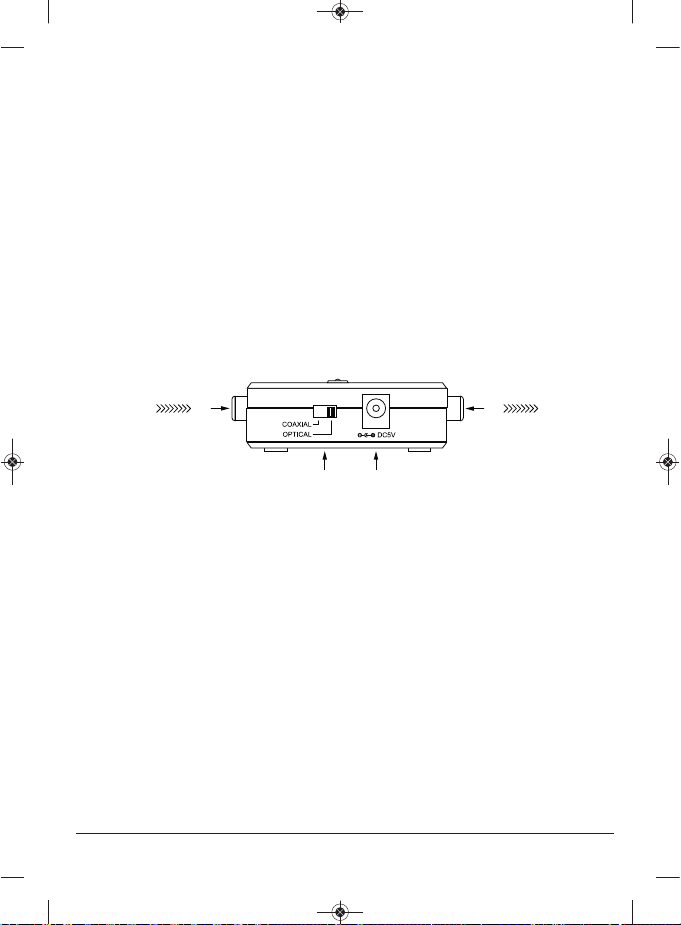

Audio Source Audio Amplifier
1. Connect the Audio Source to one of the digital audio inputs [1] on the
Connect DA21™ using the optical or coaxial audio cable.
2. Connect the Audio Amplifier to the stereo audio outputs [2] on the
Connect DA21™ using the (supplied) RCA stereo audio cable.
3. Connect the power adapter [3] and plug into the electrical socket.
4. Use the switch [4] to select which digital audio input (Coaxial or Optical) is
connected to the Connect DA21™.
5. Switch your device on and check that the audio connection works.
[1]
[4] [3]
[2]
USAGE
If the audio connection does not work (properly), consult the instructions for the Audio
Source and/or the Audio Amplifier for the correct settings.
FREQUENTLY ASKED QUESTIONS
Please go to www.marmitek.com if you have any questions.
4 © MARMITEK
20522_20120614 _UG_124x176mm_80g_DA21_Marmitek Connect DA21 User Manual 14-06-12 15:02
TECHNICAL DATA
Inputs and outputs
Audio input 1x optical (Toslink), 1x coaxial (RCA)
Audio output 1x left/right stereo (RCA)
Supported Audio Format 2CH, LPCM
Housing
Dimensions (H x W x D) 80 x 51 x 23mm
Weight 45 g
Power
External Power adapter Input 100-240VAC @ 50-60Hz
Output 5VDC @ 600mA
Specifications may be modified without prior notice.
Environmental Information for Customers in the European Union
European Directive 2002/96/EC requires that the equipment bearing this symbol on the product and/or
its packaging must not be disposed of with unsorted municipal waste. The symbol indicates that this
product should be disposed of separately from regular household waste streams. It is your responsibility to dispose of this and other electric and electronic equipment via designated collection facilities appointed by
the government or local authorities. Correct disposal and recycling will help prevent potential negative consequences to the environment and human health. For more detailed information about the disposal of your old
equipment, please contact your local authorities, waste disposal service, or the shop where you purchased the
product.
ENGLISH
5CONNECT DA21™
20522_20120614 _UG_124x176mm_80g_DA21_Marmitek Connect DA21 User Manual 14-06-12 15:02
6 © MARMITEK
20522_20120614 _UG_124x176mm_80g_DA21_Marmitek Connect DA21 User Manual 14-06-12 15:02
SICHERHEITSHINWEISE
•
Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses
und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder
Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder
starken Lichtquellen aus.
Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst
•
ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt
bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des
Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek
benimmt für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Das Produkt niemals öffnen (außen des Batteriefachs): Das Gerät kann Teile enthal-
ten, worauf lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen
oder Wartung nur Fachleuten.
Halten Sie die Batterien außerhalb der Reichweite von Kindern. Liefern Sie die
•
Batterien als chemischen Kleinabfall ein. Verwenden Sie niemals alte und neue oder
unterschiedliche Typen von Batterien durcheinander. Wenn Sie das System längere Zeit
nicht benutzen, entfernen Sie die Batterien. Achten Sie beim Einlegen der Batterien
auf die Polarität (+ / -): Ein falsches Einlegen kann zu Explosionsgefahr führen.
•
Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft
haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein Netzkabel an, wenn diese
beschädigt sind. In diesem Fall nehmen Sie Kontakt mit Ihrem Lieferanten auf.
DEUTSCH
EINFÜHRUNG
Herzlichen Glückwunsch zum Erwerb Ihres Marmitek Connect DA21™! Dieser Wandler
wandelt ein digitales Toslink oder Koaxial Signal zu einem links/rechts Stereosignal um.
Somit ist Ihre Audioquelle schnell und einfach geeignet, um an Ihren Audioverstärker
angeschlossen zu werden.
Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher
Qualität. Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die
Anweisungen, um die Möglichkeiten dieses Produkts optimal nutzen zu können.
VERPACKUNGSINHALT
1x Connect DA21™ Audio-Wandler
1x RCA Audiokabel
1x Speisungsadapter
1x Gebrauchsanleitung
7CONNECT DA21™
20522_20120614 _UG_124x176mm_80g_DA21_Marmitek Connect DA21 User Manual 14-06-12 15:02
VERWENDBARKEIT
• Konvertieren Sie Ihre digitalen Audiosignale (Toslink oder Koaxial) zu einem
links/rechts Stereotonsignal.
• Äußerst praktisch, wenn Ihr Audioverstärker keine oder zu wenig digitale
Audioeingänge hat.
• Mit verbesserter 192kHz Sampling Rate, für die beste Soundwiedergabe.
• Unterstützt unkomprimierte, digitale Stereosignale
• Unterstützt 16 oder 24BIT; 8, 32, 44.1, 48, 96, 176.4 und 192kHz Sampling
Frequenzen.
INSTALLATION
ACHTUNG:
• Um mögliche Beschädigen an Ihren Geräten vorzubeugen empfehlen wir, die Geräte
erst auszuschalten, bevor Sie die Kabel anschließen.
Biegen Sie das optische (Toslink) Kabel niemals, denn es ist sehr empfindlich.
•

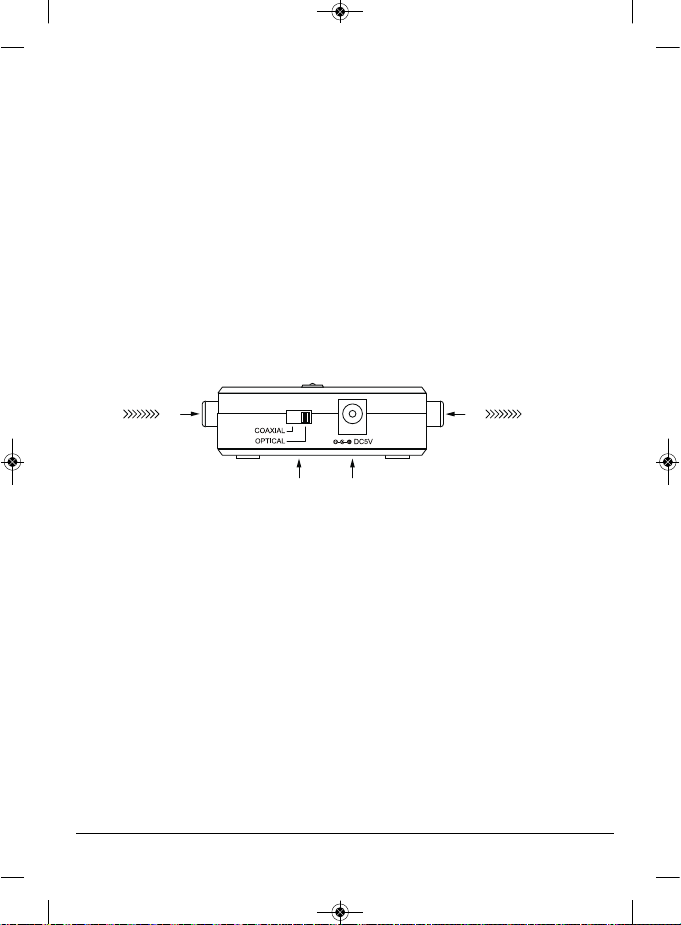

Tonquelle Audioverstärker
[1]
[4] [3]
[2]
1. Schließen Sie die Tonquelle mithilfe des optischen oder koaxialen Audiokabels an
einen der digitalen Audioeingänge [1] des Connect DA21™ an.
2. Schließen Sie den Audioverstärker mithilfe des (enthaltenen) RCA Stereo
Audiokabels an die Stereo-Audioausgänge [2] des Connect DA21™ an.
Schließen Sie den Speisungsadapter [3] an und verbinden Sie ihn mit der Steckdose.
3.
4. Wählen Sie mit dem Schalter [4], welcher digitale Audioeingang (Koaxial oder
Optical) an den Connect DA21™ angeschlossen ist.
5. Schalten Sie Ihr Gerät ein und prüfen Sie, ob die Tonverbindung funktioniert.
ANWENDUNG
Sollte die Audioverbindung nicht (optimal) funktionieren, ziehen Sie dann für die entsprechenden Einstellungen die Gebrauchsanleitung Ihrer Tonquelle und/oder Ihres
Audioverstärkers zurate.
8 © MARMITEK
20522_20120614 _UG_124x176mm_80g_DA21_Marmitek Connect DA21 User Manual 14-06-12 15:02
HÄUFIG GESTELLTE FRAGEN
Schauen Sie auf www.marmitek.com, wenn Sie noch weitere Fragen haben.
TECHNISCHE DATEN
Ein- und Ausgänge
Audioeingang 1 x optisch (Toslink), 1 x koaxial (RCA)
Audioausgang 1 x links/rechts Stereo (RCA)
Unterstützte Audioformate 2CH, LPCM
Gehäuse
Maßangaben (H x B x T) 80 x 51 x 23mm
Gewicht 45 g
Speisung
Externer Speisungsadaptor Input 100-240VAC @50-60Hz
Output 5VDC @ 600mA
Angaben können, ohne vorherige Mitteilung, geändert werden.
Umweltinformation für Kunden innerhalb der Europäischen Union
Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die direkt am Gerät
und/oder an der Verpackung mit diesem Symbol versehen ist nicht zusammen mit unsortiertem
Gemeindeabfall entsorgt werden darf. Das Symbol weist darauf hin, dass das Produkt von regulärem
Haushaltmüll getrennt entsorgt werden sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden dazu
bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle
negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden. Wenn Sie weitere Informationen zur
Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder städtischen
Entsorgungsdienste oder an den Händler, bei dem Sie das Produkt erworben haben.
DEUTSCH
9CONNECT DA21™
