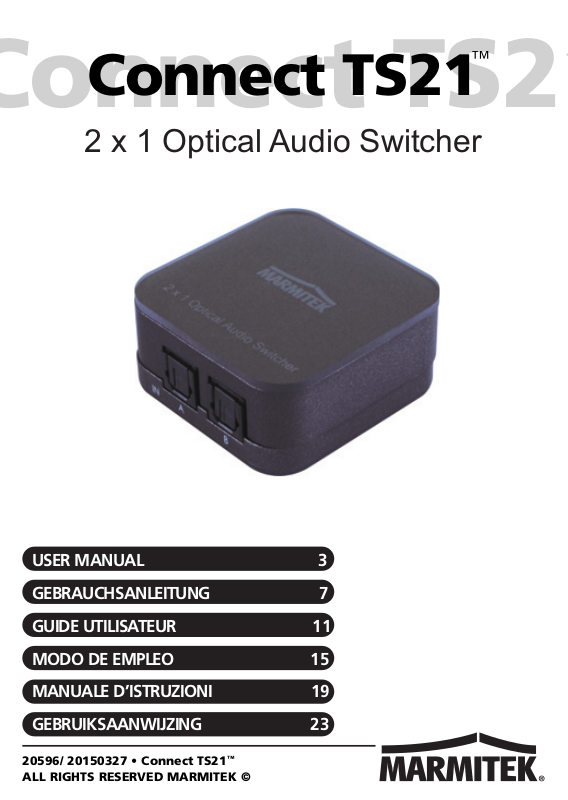

2 x 1 Optical Audio Switcher

USER MANUAL 3

GEBRAUCHSANLEITUNG 7

GUIDE UTILISATEUR 11

MODO DE EMPLEO 15

MANUALE D’ISTRUZIONI 19

GEBRUIKSAANWIJZING 23

20596/ 20150327 • Connect TS21
ALL RIGHTS RESERVED MARMITEK ©

™

2 © MARMITEK

ENGLISH

SAFETY WARNINGS

x To prevent short circuits, this product should only be used

inside and only in dry spaces. Do not expose the
components to rain or moisture. Do not use the product
close to a bath, swimming pool etc.

x Do not expose the components of your systems to

extremely high temperatures or bright light sources.

x In case of improper usage or if you have altered and

repaired the product yourself, all guarantees expire.
Marmitek does not accept responsibility in the case of
improper usage of the product or when the product is
used for purposes other than specified. Marmitek does
not accept responsibility for additional damage other than
covered by the legal product responsibility.

x This product is not a toy. Keep out of reach of children.
x Do not open the product: the device may contain live

parts. The product should only be repaired or serviced by
a qualified expert.

x Only connect the adapter to the mains after checking

whether the mains voltage is the same as the values on
the identification tags. Never connect an adapter or power
cord when it is damaged. In that case, contact your
supplier.

1. INTRODUCTION

Congratulations on the purchase of your Connect TS21™. The
Optical (Toslink) Digital Audio Switcher can switch two optical
digital inputs to a single optical digital output without delay or
loss of quality.

2. PACKAGE CONTENTS:

1 x Digital Audio Switcher 1 x Power Adapter
1x User Manual

Connect TS21™ 3

3. FEATURES

x Perfect if your Audio Amplifier has too few digital audio

inputs

x With improved 192kHz sample rate for the best sound

reproduction

x Supports the S/PDIF and Toslink standard
x Supports uncompressed 2-channel LPCM (Linear Pulse

Code Modulation) audio signal

x Supports compressed 2-channel and multi-channel Dolby

Digital and DTS audio signals

4. CONNECTIONS

4.1 Top

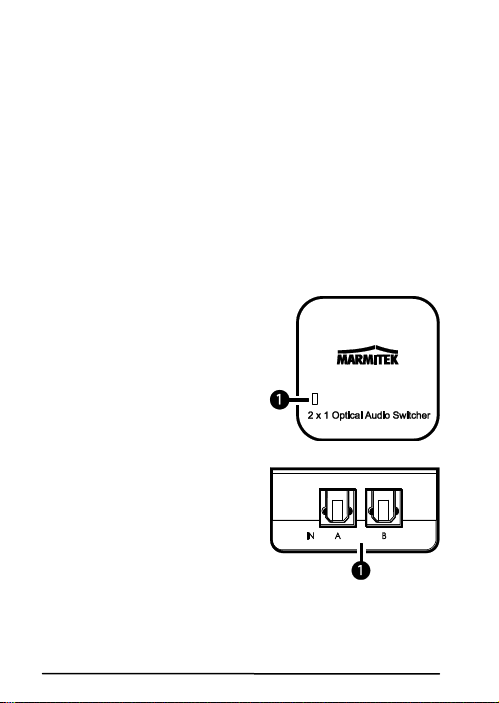

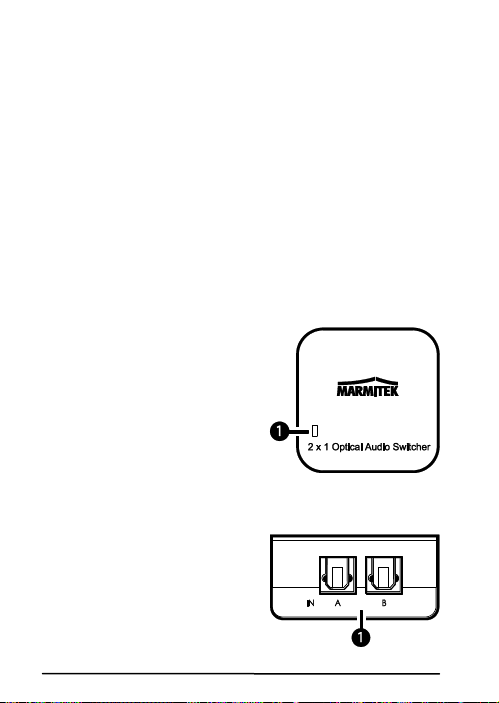

1. Power LED: This LED lights up
when the audio switch is
connected to a power adapter.

4.2 Left

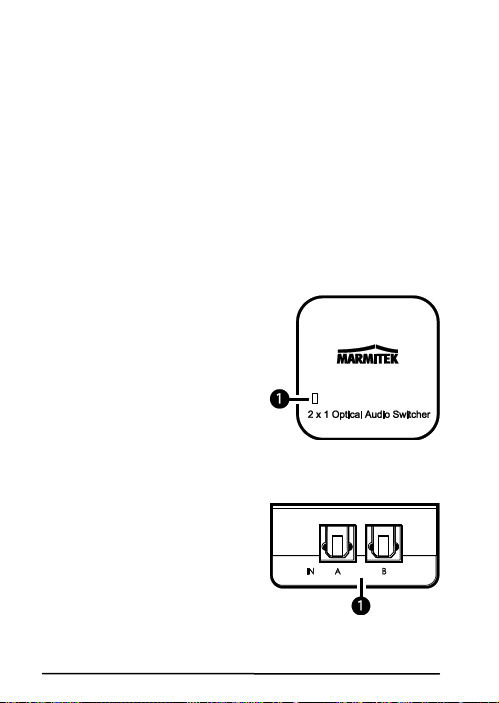

1. Optical In: Connect your audio
sources to these inputs with an
optical (Toslink) digital audio
cable (not supplied).

4 © MARMITEK

ENGLISH

4.3 Right

1. Optical Out: Connect your
audio amplifier or powered
speakers to this output using an
optical (Toslink) digital audio
cable (not supplied).

4.4 Back

1. DC 5V: Connect the power
adapter (included) and plug it into
the mains.

2. Input: Use this button to select
which audio input is switched to
the audio output.

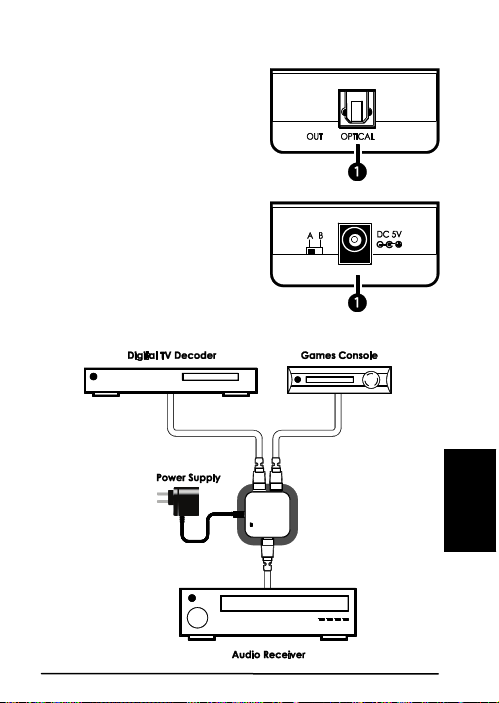

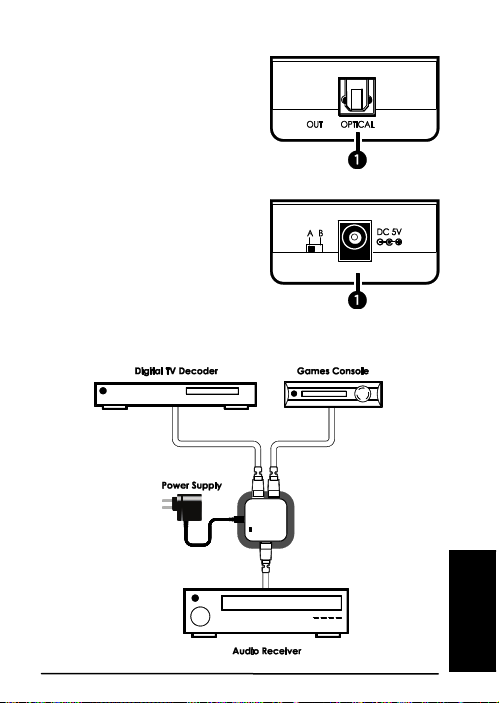

5. CONNECTION DIAGRAM

Connect TS21™ 5

6. TECHNICAL DATA

Audio Input: 2x Optical (Toslink)
Audio Output: 1x Optical (Toslink)

Supported Audio: PCM2, Dolby Digital 5.1 & DTS 5.1
Sample rate: up to 192kHz

Power: 100-240VAC @ 50-60Hz
Dimensions: 46 x 46 x 24mm
Weight: 22 gr

Environment
Temperature: +0 tot +40ºC
Humidity: 10% tot 85%

Specifications may change before prior notice.

streams. It is your responsibility to dispose of this and other electric and
electronic equipment via designated collection facilities appointed by the
government or local authorities. Correct disposal and recycling will help
prevent potential negative consequences to the environment and human
health. For more detailed information about the disposal of your old
equipment, please contact your local authorities, waste disposal service,
or the shop where you purchased the product.

Environmental Information for Customers in the
European Union

European Directive 2002/96/EC requires that the
equipment bearing this symbol on the product and/or its
packaging must not be disposed of with unsorted municipal
waste. The symbol indicates that this product should be
disposed of separately from regular household waste

6 © MARMITEK

DEUTSCH

SICHERHEITSHINWEISE

x Um Kurzschluss vorzubeugen, dieses Produkt bitte

ausschließlich innerhalb des Hauses und nur in trockenen
Räumen nutzen. Setzen Sie die Komponenten nicht Regen
oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades,
Schwimmbades usw. verwenden.

x Setzen Sie die Komponente Ihres Systems nicht extrem

hohen Temperaturen oder starken Lichtquellen aus.

x Bei einer zweckwidrigen Verwendung, selbst angebrachten

Veränderungen oder selbst ausgeführten Reparaturen
verfallen alle Garantiebestimmungen. Marmitek übernimmt
bei einer falschen Verwendung des Produkts oder bei einer
anderen Verwendung des Produktes als für den
vorgesehenen Zweck keinerlei Produkthaftung. Marmitek
übernimmt für Folgeschäden keine andere Haftung als die
gesetzliche Produkthaftung.

x Das Produkt niemals öffnen: Das Gerät kann Teile

enthalten, worauf lebensgefährliche Stromspannung steht.
Überlassen Sie Reparaturen oder Wartung nur Fachleuten.

x Schließen Sie den Netzadapter erst dann an das

Stromnetz an, nachdem Sie überprüft haben, ob die
Netzspannung mit dem auf dem Typenschild angegeben
Wert übereinstimmt. Schließen Sie niemals einen
Netzadapter oder ein Netzkabel an, wenn diese beschädigt
sind. In diesem Fall nehmen Sie Kontakt mit Ihrem
Lieferanten auf.

1. EINFÜHRUNG

Herzlichen Glückwunsch zum Erwerb des Connect TS21™. Der
optische (Toslink) Digital Audioswitcher schaltet zwei optische
Digitaleingänge ohne Verzögerung oder Qualitätsverlust zu nur
einem Ausgang zusammen.

2. VERPACKUNGSINHALT

1 x Digitaler Audio Switcher 1 x Speisungsadapter
1x Gebrauchsanleitung

Connect TS21™ 7

3. EIGENSCHAFTEN

x Äußerst praktisch, wenn Ihr Audioverstärker zu wenig

digitale Audioeingänge hat.

x Mit verbesserter 192kHz Sampling Rate, für die beste

Soundwiedergabe.

x Unterstützt den S/PDIF und Toslink Standard
x Unterstützt unkomprimiertes Zweikanal LPCM (Linear

Pulse Code Modulation) Audiosignal

x Unterstützt komprimierte Zwei- und Multikanal Dolby

Digital und DTS Audiosignale.

4. ANSCHLÜSSE

4.1 Obere Seite

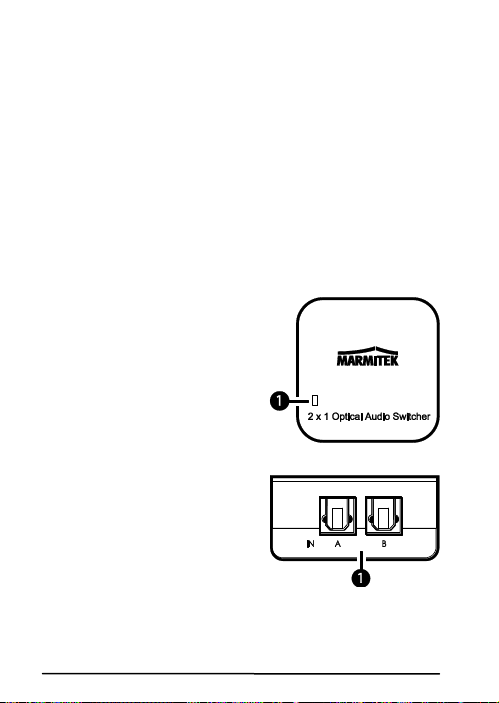

1. Power LED: Diese LED
leuchtet auf, wenn der Audio
Switcher (Umschalter) an den
Speisungsadapter
angeschlossen ist.

4.2 Linke Seite

1. Optical In: Schließen Sie Ihre
Audioquellen mit einem
optischen (Toslink) Audio­Digitalkabel (nicht enthalten) an
diese Eingänge an.

8 © MARMITEK

DEUTSCH

4.3 Rechte Seite

1. Optical Out: Schließen Sie
Ihren Audioverstärker oder Ihre
aktiven Lautsprecher mit einem
optischen (Toslink) Audio­Digitalkabel (nicht enthalten) an
diesen Ausgang an.

4.4 Rückseite

1. DC 5V: Schließen Sie den
Speisungsadapter (enthalten) an
und verbinden Sie ihn mit der
Steckdose.

2. Input: Mit dieser Taste wählen
Sie aus, welcher Audioeingang
zum AudioAusgang geschaltet
wird.

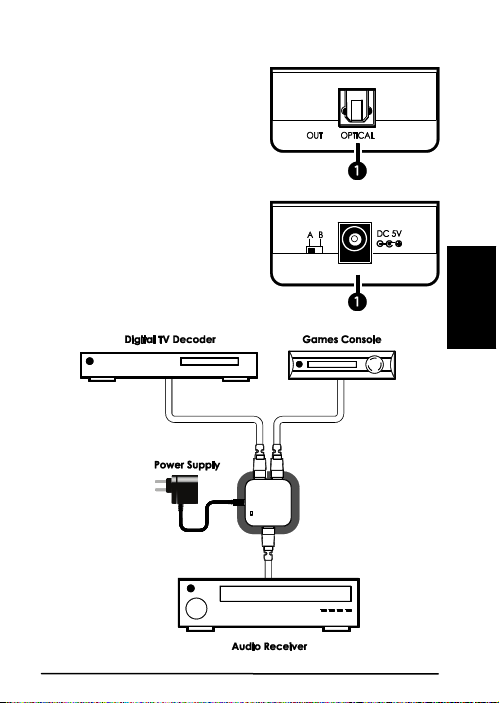

5. SCHALTPLAN

Connect TS21™ 9

6. TECHNISCHE DATEN

Audioeingang: 2x Optical (Toslink)
Audioausgang: 1x Optical (Toslink)

Unterstütztes Audio: PCM2, Dolby Digital 5.1 &

Abtastgeschwindigkeit: bis 192kHz

Speisung: 100-240VAC @50-60Hz
Maße: 46 x 46 x 24mm
Gewicht: 22 gr

Umgebung
Temperatur: +0 bis +40ºC
Luftfeuchte: 10% bis 85%

Angaben köhnen ohne vorherige Mitteilung geändert werden.

Umweltinformation für Kunden innerhalb der
Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass
technische Ausrüstung, die direkt am Gerät und/oder an
der Verpackung mit diesem Symbol versehen ist nicht
zusammen mit unsortiertem Gemeindeabfall entsorgt

Produkt von regulärem Haushaltmüll getrennt entsorgt werden sollte. Es
liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und
elektronische Geräte über die dafür zuständigen und von der Regierung
oder örtlichen Behörden dazu bestimmten Sammelstellen zu entsorgen.
Ordnungsgemäßes Entsorgen und Recyceln trägt dazu bei, potentielle
negative Folgen für Umwelt und die menschliche Gesundheit zu
vermeiden. Wenn Sie weitere Informationen zur Entsorgung Ihrer
Altgeräte benötigen, wenden Sie sich bitte an die örtlichen Behörden oder
städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das
Produkt erworben haben.

werden darf. Das Symbol weist darauf hin, dass das

DTS 5.1

10 © MARMITEK

FRANCAIS

CONSIGNES DE SÉCURITÉ

x Afin d'éviter un court-circuit, ce produit ne doit être utilisé

qu'à l'intérieur et uniquement dans des endroits secs. Ne
pas exposer les composants à la pluie ou à l'humidité. Ne
pas utiliser à côté ou à proximité d'une baignoire, etc.

x Ne pas exposer les composants de votre système à des

températures extrêmement élevées ou à des sources de
lumière trop fortes.

x La garantie n'est plus valable en cas d'usage inapproprié,

de modifications ou de réparations effectuées par des
personnes non agréées. Marmitek se dégage de toute
responsabilité en cas d'usage inapproprié du produit ou
d'utilisation non conforme à l'usage auquel le produit est
destiné. Marmitek se dégage de toute responsabilité en
cas de dommage conséquent, autre que la responsabilité
civile du fait des produits.

x Ne jamais ouvrir le produit : L'appareil peut contenir des

éléments qui sont sous tension très dangereux. Confier les
réparations et l'entretien exclusivement à un personnel
qualifié.

x Ne brancher l’adaptateur secteur sur le réseau électrique

qu’après avoir vérifié que la tension d’alimentation

correspond à la valeur indiquée sur les plaques

d’identification. Ne jamais brancher un adaptateur secteur
ou un câble d’alimentation lorsque celui-ci est endommagé.

Dans ce cas, veuillez contacter votre fournisseur.

1. INTRODUCTIE

Félicitations pour l'achat du Connect TS21™. Le commutateur
(switch) audio numérique optique (Toslink) connecte deux
entrées audio numériques optiques sur une seule sortie, sans
ralentissement ou perte de qualité.

2. CONTENU DE L'EMBALLAGE

1 x Commutateur Switch Audio Numérique
1 x Adaptateur secteur 1x Manuel d'utilisation

Connect TS21™ 11

3. CARACTÉRISTIQUES

x Idéal lorsque votre Amplificateur Audio a peu d’entrées

audio numériques.

x Avec fréquence d’échantillonnage 192 kHz améliorée

pour la meilleure reproduction du son.

x Supporte standard S/PDIF et Toslink
x Supporte un signal audio LPCM à 2 canaux non

comprimé (Linear Pulse Code Modulation)

x Supporte les signaux audio Dolby Numériques comprimés

à 2 canaux et à canaux multiples et DTS.

4. CONNEXIONS

4.1 Dessus

1. LED Alimentation : Cette LED
s'allume lorsque le commutateur
switch audio est connecté à un
adaptateur secteur.

4.2 Côté gauche

1. Entrée optique : Connectez
vos sources audio à ces entrées
avec un câble audio numérique
optique (Toslink) (non fourni).

12 © MARMITEK

FRANCAIS

4.3 Côté droit

1. Sortie optique : Connectez
votre amplificateur audio ou vos
haut-parleurs actifs à cette sortie
avec un câble audio numérique
optique (Toslink) (non fourni).

4.4 Face arrière

1. DC 5V: Connectez l'adaptateur
secteur (fourni) et branchez-le
dans la prise de courant.

2. Entrée : Sélectionnez avec ce
bouton l'entrée audio qui doit être
connectée à la sortie audio.

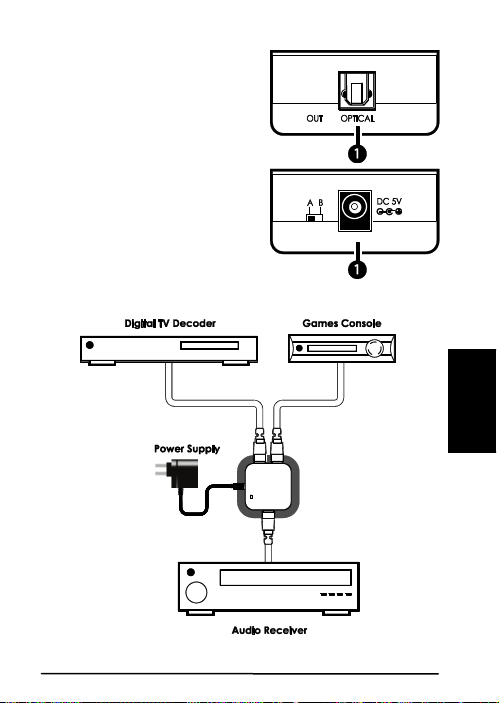

5. SCHÉMA DE CONNEXION

Connect TS21™ 13

6. CARACTÉRISTIQUES TECHNIQUES

Entrée Audio : 2x Optique (Toslink)
Sortie Audio : 1x Optique (Toslink)

Formats Audio soutenus : PCM2, Dolby Numérique 5.1

Fréquence d'échantillonnage : jusqu’à 192kHz

Alimentation : 100-240VAC @ 50-60Hz
Dimensions : 46 x 46 x 24mm
Poids : 22 grammes

Environnement
Température : +0 à +40ºC
Humidité : 10% à 85%

Les spécifications sont sujettes à modification sans préavis.

Informations environnementales pour les clients de
l’Union européenne

La directive européenne 2002/96/CE exige que
l’équipement sur lequel est apposé ce symbole sur le
produit et/ou son emballage ne soit pas jeté avec les
autres ordures ménagères. Ce symbole indique que le

pour les déchets des ménages. Il est de votre responsabilité de jeter ce
matériel ainsi que tout autre matériel électrique ou électronique par les
moyens de collecte indiqués par le gouvernement et les pouvoirs publics
des collectivités territoriales. L’élimination et le recyclage en bonne et due
forme ont pour but de lutter contre l’impact néfaste potentiel de ce type de

produits sur l’environnement et la santé publique. Pour plus d’informations
sur le mode d’élimination de votre ancien équi pement, veuillez prendre

contact avec les pouvoirs publics locaux, le service de traitement des
déchets, ou l’endroit où vous avez acheté le produit.

produit doit être éliminé dans un circuit distinct de celui

& DTS 5.1

14 © MARMITEK

ESPAGNOL

AVISOS DE SEGURIDAD

x Para evitar un cortocircuito, este producto solamente se

usa en casa y en habitaciones secas. No exponga los
componentes del sistema a la lluvia o a la humedad. No se
use cerca de una bañera, una piscina, etc.

x No exponga los componentes del sistema a temperaturas
x extremamente altas o a focos de luz fuertes.
x En caso de uso indebido o modificaciones y reparaciones

montados por su mismo, la garantía se caducará. En caso
de uso indebido o impropio, Marmitek no asume ninguna
responsabilidad para el producto. Marmitek no asume
ninguna responsabilidad para daños que resultan del uso
impropio, excepto según la responsabilidad para el
producto que es determinada por la ley.

x Este producto no es un juguete. Asegúrese de que está

fuera del alcance de los niños.

x Nunca abra el producto (a excepción de compartimiento de

pilas): Puede contener piezas que se encuentren bajo una
tensión mortal. Deja las reparaciones o servicios a
personal experto.

x Adaptador de red: No conecte el adaptador de red a la red

de alumbrado antes de que haya controlado si la tensión
de red corresponde con el valor indicado en la estampa de
tipo. Nunca conecte un adaptador de si ése está dañado.
En este caso, por favor entre en contacto con su
proveedor.

1. INTRODUCCIÓN

Felicitaciones por la compra del Connect TS21™. El
conmutador de audio óptico (Toslink) digital convierte dos
entradas de audio ópticas digitales en una única salida sin
retardo o pérdida de calidad.

2. CONTENIDO DEL EMBALAJE

1 x Switch de audio digital
1 x Adaptador de alimentación 1x Modo de empleo

Connect TS21™ 15

3. CARACTERÍSTICAS

x Perecto cuando el Amplificador de Audio o pocas

entradas de audio digital

x Con una frecuencia de muestreo mejorada de 192kHz

para la mejor reproducción de audio posible

x Soporta los protócolos S/PDIF y Toslink
x Soporta las señales de audio no comprimidas LPCM

(Linear Pulse Code Modulation) de dos canales

x Soporta las señales de audio comprimidas Dolby Digital y

DTS de 2 y más canales

4. CONEXIONES

4.1 Lado superior

1. LED de Power: Este LED se
enciende cuando el switch está
conectado con un adaptador de
alimentación.

4.2 Lado izquierdo

1. Optical In: Conecta las fuentes
de audio con estas entradas
usando un cable de audio digital
óptico (Toslink) (no
suministrado).

16 © MARMITEK

ESPAGNOL

4.3 Lado derecho

1. Optical Out: Conecta el
amplificador o los altavoces
activos con esta salida usando
un cable de audio digital óptico
(Toslink) (no suministrado).

4.4 Parte trasera

1. DC 5 V: Conecta el adaptador
de alimentación (suministrado) y
enchúfalo.

2. Input: Con este botón
selecciona cual de las entradas
de audio se conecta con la salida
de audio.

5. ESQUEMA DE CONEXIONES

Connect TS21™ 17

6. DATOS TÉCNICOS

Entrada de audio: 2x óptica (Toslink)
Salida de audio: 1x óptica (Toslink)

Formatos de audio: PCM2, Dolby Digital 5.1 & DTS 5.1
Frecuencia de muestreo: hasta 192k Hz

Alimentación: 100-240 VAC @ 50-60 Hz
Dimensiones: 46 x 46 x 24 mm
Peso: 22 g

Ambiente
Temperatura: +0 a +40 ºC
Humedad: 10 % a 85 %

Las especificaciones se pueden modificar sin previo aviso.

Información medioambiental para clientes de la Unión
Europea

La Directiva 2002/96/CE de la UE exige que los equipos
que lleven este símbolo en el propio aparato y/o en su
embalaje no deben eliminarse junto con otros residuos
urbanos no seleccionados. El símbolo indica que el

domésticos convencionales con vistas a su eliminación. Es
responsabilidad suya desechar este y cualesquiera otros aparatos
eléctricos y electrónicos a través de los puntos de recogida que ponen a
su disposición el gobierno y las autoridades locales. Al desechar y reciclar
correctamente estos aparatos estará contribuyendo a evitar posibles
consecuencias negativas para el medio ambiente y la salud de las
personas. Si desea obtener información más detallada sobre la
eliminación segura de su aparato usado, consulte a las autoridades
locales, al servicio de recogida y eliminación de residuos de su zona o
pregunte en la tienda donde adquirió el producto.

producto en cuestión debe separarse de los residuos

18 © MARMITEK

ITALIANO

PRECAUZIONI DI SICUREZZA

x Per evitare il pericolo di cortocircuito utilizzare questo

prodotto esclusivamente al coperto e in luoghi asciutti. Non
esporre i componenti di questo prodotto a pioggia o
umidità. Non utilizzare vicino alla vasca da bagno, ecc.

x Non esporre i componenti del sistema a temperature

eccessivamente alte o a fonti intense di luce.

x In caso di utilizzo scorretto, di riparazioni o modifiche

apportate personalmente decade qualsiasi garanzia.
Marmitek declina ogni responsabilità per i danni derivanti
da un utilizzo non appropriato del prodotto o da utilizzo
diverso da quello per cui il prodotto è stato creato.
Marmitek declina ogni responsabilità per danni
consequenziali ad eccezione della responsabilità civile sui
prodotti.

x Questo prodotto non è un giocattolo: tenerlo lontano dalla

portata dei bambini.

x Non aprire mai il prodotto (vano batteria escluso):

L’apparecchio può contenere componenti la cui tensione è

estremamente pericolosa. Lasciare fare riparazioni o
modifiche esclusivamente a personale esperto.

x Alimentatore: Collegare l’alimentatore alla presa di corrente

solamente dopo avere controllato che la tensione della rete
elettrica corrisponda alle indicazioni riportate sulla
targhetta. Non utilizzare mai un alimentatore danneggiato.
In tal caso rivolgersi al proprio rivenditore.

1. INTRODUCTIE

Congratulazioni per l’acquisto dell Connect TS21™. Il
commutatore digitale ottico (Toslink) commuta due ingressi
digitali ottici a una sola uscita senza ritardi o perdita di qualità. È
ideale a casa o per la distribuzione audio professionale.

2. CONTENUTO DELLA CONFEZIONE

1 x commutatore audio digitale
1 x adattatore di alimentazione 1 x istruzioni per l’uso

Connect TS21™ 19

3. CARATTERISTICHE

x È ideale per un amplificatore audio con troppo pochi

ingressi audio digitali.

x Con una frequenza di campionamento di 192kHz per la

miglior riproduzione sonora.

x Supporta gli standard S/PDIF e Toslink.
x Supporta il segnale audio LPCM (Linear Pulse Code

Modulation) a 2 canali senza compressione.

x Supporta i segnali audio Dolby Digital e DTS compressi a

2 e più canali.

4. CONNESSIONI

4.1 Lato superiore

1. LED di alimentazione: questo
LED si accende quando il
commutatore audio è stato

collegato all’adattatore di

alimentazione.

4.2 Lato sinistro

1. Optical In: collegare gli
apparecchi sorgenti audio a
questi ingressi tramite un cavo
audio digitale ottico (Toslink)
(non fornito in dotazione).

20 © MARMITEK

ITALIANO

4.3 lato destro

1. Optical Out: collegare

l’amplificatore audio o gli
altoparlanti attivi a quest’uscita

tramite un cavo audio digitale
ottico (Toslink) (non fornito in
dotazione).

4.4 Lato posteriore

1. DC 5V: collegare l’adattatore

di alimentazione (fornito) e
inserirlo nella presa di corrente.

2. Input: selezionare con questo
tasto quale ingresso audio è
commutato all’uscita audio.

5. SCHEMA DI COLLEGAMENTO

Connect TS21™ 21

Le caratteristiche tecniche possono essere modificate senza preavviso.

6. DATI TECNICI

Ingresso audio: 2x ottico (Toslink)
Uscita audio: 1x ottico (Toslink)

Audio supportato: PCM2, Dolby Digital 5.1 & DTS 5.1
Frequenza di campionamento: fino a 192kHz

Alimentatore: 100-240VAC @ 50-60Hz
Dimensioni: 46 x 46 x 24mm
Peso: 22 gr

Ambiente
Temperatura: +0 fino a +40ºC
Umidità: dal 10% all’85%

domestici. È responsabilità del proprietario smaltire sia questi prodotti sia
le altre apparecchiature elettriche ed elettroniche mediante le specifi che
strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il
corretto smaltimento ed il riciclaggio aiuteranno a prevenire conseguenze
potenzialmente negative per l’ambiente e per la salute dell’essere umano.
Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie
apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti
pubblici di competenza, il servizio di smaltimento rifi uti o il negozio nel
quale avete acquistato il prodotto.

Informazioni relative all’ambiente per i clienti residenti
nell’Unione Europea

La direttiva europea 2002/96/EC richiede che le
apparecchiature contrassegnate con questo simbolo sul

prodotto e/o sull’imballaggio non siano smaltite insieme ai

rifi uti urbani non differenziati. Il simbolo indica che questo
prodotto non deve essere smaltito insieme ai normali rifi uti

22 © MARMITEK

NEDERLANDS

VEILIGHEIDSWAARSCHUWINGEN

x Om kortsluiting te voorkomen, dient dit product uitsluitend

binnenshuis gebruikt te worden, en alleen in droge ruimten.
Stel de componenten niet bloot aan regen of vocht. Niet
naast of vlakbij een bad, zwembad, etc. gebruiken.

x Stel de componenten van uw systeem niet bloot aan

extreem hoge temperaturen of sterke lichtbronnen.

x Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of

reparaties, komen alle garantiebepalingen te vervallen.
Marmitek aanvaardt geen productaansprakelijkheid bij
onjuist gebruik van het product of door gebruik anders dan
waarvoor het product is bestemd. Marmitek aanvaardt
geen aansprakelijkheid voor volgschade anders dan de
wettelijke productaansprakelijkheid.

x Dit product is geen speelgoed. Buiten bereik van kinderen

houden.

x Het product nooit openmaken: de apparatuur kan

onderdelen bevatten waarop levensgevaarlijke spanning
staat. Laat reparatie of service alleen over aan deskundig
personeel.

x Sluit de voedingsadapter pas op het lichtnet aan nadat u

hebt gecontroleerd of de netspanning overeenkomt met de
waarde die op de typeplaatjes is aangegeven. Sluit een
voedingsadapter of netsnoer nooit aan wanneer deze
beschadigd is. Neem in dat geval contact op met uw
leverancier

1. INTRODUCTIE

Gefeliciteerd met uw aankoop van de Connect TS21™. De
optisch (Toslink) digitale audio switcher schakelt twee optisch
digitale ingangen naar één uitgang zonder vertraging of verlies
van kwaliteit.

2. INHOUD VAN DE VERPAKKING

1 x Digitale Audio Switcher 1 x Voedingsadapter
1x Gebruiksaanwijzing

Connect TS21™ 23

3. KENMERKEN

x Ideaal wanneer uw Audio versterker te weinig digitale

audio ingangen heeft.

x Met verbeterde 192kHz sample rate voor de beste

geluidsweergave.

x Ondersteunt de S/PDIF en Toslink standaard
x Ondersteunt ongecomprimeerde 2-kanaals LPCM (Linear

Pulse Code Modulation) audio signaal

x Ondersteunt gecomprimeerde 2- en meerkanaals Dolby

Digital en DTS audio signalen

4. AANSLUITINGEN

4.1 Bovenzijde

1. Power LED: Deze LED gaat
branden als de audio switcher
aangesloten is op een
voedingsadapter.

4.2 Linkerzijde

1. Optical In: Sluit uw audio
bronnen aan op deze ingangen
met een optische (Toslink)
digitale audio kabel (niet
meegeleverd).

24 © MARMITEK

NEDERLANDS

4.3 Rechterzijde

1. Optical Out: Sluit uw audio
versterker of actieve speakers
aan op deze uitgang met een
optische (Toslink) digitale audio
kabel (niet meegeleverd).

4.4 Achterzijde

1. Input: Selecteer met deze
knop welke audio ingang wordt
geschakeld naar de audio
uitgang.

2. DC 5V: Sluit de
voedingsadapter (meegeleverd)
aan en steek deze in het
stopcontact.

5. AANSLUITSCHEMA

Connect TS21™ 25

6. TECHNISCHE GEGEVENS

Audio Ingang: 2x Optical (Toslink)
Audio Uitgang: 1x Optical (Toslink)

Ondersteunde Audio: PCM2, Dolby Digital 5.1 & DTS 5.1
Sample rate: up to 192kHz

Voeding: 100-240VAC @ 50-60Hz
Afmetingen: 46 x 46 x 24mm
Gewicht: 22 gr

Omgeving
Temperatuur: +0 tot +40ºC
Vochtigheid: 10% tot 85%

Specificaties kunnen wijzigen zonder voorafgaande melding hiervan.

elektrische en elektronische apparatuur via de daarvoor door de landelijke
of plaatselijke overheid aangewezen inzamelingskanalen. De juiste
vernietiging en recycling van deze apparatuur voorkomt mogelijke
negatieve gevolgen voor het milieu en de gezondheid. Voor meer
informatie over het vernietigen van uw oude apparatuur neemt u contact
op met de plaatselijke autoriteiten of afvalverwerkingdienst, of met de
winkel waar u het product hebt aangeschaft.

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat
apparatuur die is voorzien van dit symbool op het product
of de verpakking, niet mag worden ingezameld met niet­gescheiden huishoudelijk afval. Dit symbool geeft aan dat
het product apart moet worden ingezameld. U bent zelf
verantwoordelijk voor de vernietiging van deze en andere

26 © MARMITEK

Copyrights

Marmitek is a trademark of Pattitude B.V. Connect TS21™ is a
trademark of Marmitek B.V. All rights reserved.
Copyright and all other proprietary rights in the content
(including but not limited to model numbers, software, audio,
video, text and photographs) rests with Marmitek B.V. Any use
of the Content, but without limitation, distribution, reproduction,
modification, display or transmission without the prior written
consent of Marmitek is strictly prohibited. All copyright and other
proprietary notices shall be retained on all reproductions.

Connect TS21™ 27

Directive 2004/108/ec of the european parliament and of the council of 15 December 2004 on the

Directive 2006/95/EC of the Eur opean Parliament and of the Council of 12 December 2006 on the

harmoni sation of the la ws of Member Stat es relating to el ectrical equi pment designed f or use within

Directive 2002/95/EC of the Eur opean Parliament and of the Council of 27 January 2003 on the

Commission Regulation (EC) No 278/2009 of 6 April 2009 implementing Directive 2005/32/EC of

the European Parliament and of t he Council with regard to ecodesign requirements for no-load
condition electric power consumption and average active ef ficiency of external power supplies

grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtliniën:

Richtlinie 2004/108/eg des europäischen parlaments und des rat es vom 15. Dezember 2004 zur

Angleichung der Rechtsvorschriften der Mitgliedstaaten über di e elektromagnetische Verträglichkeit

Richtlinie 2006/95/EG des Europäischen Parlaments und des Rates vom 12. Dezem ber 2006 zur

Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend el ekt rische Betriebsmittel zur

Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten

Verordnung (EG) Nr. 278/2009 der Kommission vom 6. April 2009 zur Durchführung der Richtlinie

Ökodesign-Anforderungen an die Leistungsaufnahme externer Netzteile bei Nulllast sowie ihre

rapprochement des législations des États membres concernant la compatibilité électromagnétique

Directive 2006/95/CE du Parlem ent européen et du Conseil du 1 2 décembre 2006 concernant le

rapprochement des législations des États membres relatives au materiel électrique destiné à être

limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et

Règlement (CE) no 278/2009 de l a Commission du 6 avril 2009 portant application de la directive

d’écoconception relatives à la consommation d’électricité hors charge et au rendem ent moyen en

Marmitek BV declara que este CO NNECT TS21™ cumple con las exigencias esenciales y

DECLARATION OF CONFORMITY

Hereby, Marmitek BV, declares t hat this CONNECT TS21™ is in compliance with the

essential requirements and other relevant provisions of the following Directives:

approximation of the laws of the Member States relating t o electromagnetic compatibility

restriction of the use of certain hazardous substances in electrical and electronic equipment

Hiermi t erklärt Marmi tek BV die Überei nstimmung des Gerä tes CONNECT T S21 ™ den

Verwendung innerhalb bestimmter Spannungsgrenzen

Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur

2005/32/EG des Europäischen Parlaments und des Rates im Hinblick auf die Festlegung von

durchschnittliche Effizienz im Betrieb

Par la présente Marmitek BV déclare que l'appareil CONNECT TS21™ est conforme aux

exigences essentielles et aux autres dispositions pertinentes de la directives:

Directive 2004/108/ce du parlem ent européen et du conseil du 15 décembre 2004 relative au

employé dans certaines limites de tension

Directive 2002/95/CE du Parlem ent européen et du Conseil du 27 janvier 2003 relative à la

2005/32/CE du Parlement européen et du Conseil en ce qui concerne les exigences

mode actif des sources d’al iment ation externs

con las demás reglas relevantes de la directriz:

certain voltage limits

électr oniques

28 © MARMITEK

Directiva 2004/108/ce del parlamento europeo y del consejo de 15 de diciembre de 2004 relativa a

la aproximación de las legislaciones de los Estados miembros en materia de compatibilidad

Directiva 2006/95/CE del Parlamento Europeo y del Consejo de 12 de diciembre de 2006 relativa a

la aproximación de las legislaciones de los Estados miembros sobre el material eléctrico destinado

Directiva 2002/95/CE del Parlament o Eur opeo y del Consejo de 27 de enero de 2003 sobre

restricciones a la utilización de determinadas sustancias pel igrosas en aparatos eléctricos y

Reglamento (CE) no 278/2009 de la Comisión de 6 de abril de 2009 por el que se desar rolla la
Directiva 2005/32/CE del Parlamento Europeo y del Consej o en lo concerniente a los requisitos de
diseño ecológico apli cables a la efici encia media en act ivo de las fuentes de alimentaci ón externas

Con ciò, Marmitek BV, dichiara che il CONNECT TS21™ è conforme ai requisiti essenziali ed

Direttiva 2004/108/ce del parlamento europeo e del consiglio del 15 dicembre 2004 concernent e il

ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica

Direttiva 2006/95/CE del Parlamento europeo e del Consiglio del 12 dicembre 2006 concernente il
ravvicinamento delle legislazioni degli Stati membri relative al material elettrico destinato ad essere

Direttiva 2002/95/CE del Parlamento europeo e del Consiglio del 27 gennaio 2003 sulla restrizione

dell'uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche

Regolamento (CE) n. 278/2009 della Commissione del 6 aprile 2009 recante misure di esecuzione

della direttiva 2005/32/CE del Parlamento europeo e del Consiglio per quanto riguarda le specif iche

di prog ettazione ecoc ompatibile rel ative al consum o di energia elett rica a vuoto e al r endimento

Bij deze verklaart Marmitek BV, dat deze CONNECT TS21™ voldoet aan de essentiële eisen

Richtlijn 2004/108/eg van het europees parlement en de raad van 15 december 2004 betreffende

de onderlinge aanpassing van de wetgevingen van de lidstaten inzake elektromagnetische

Richtlijn 2006/95/EG van het Europees Parlement en de Raad van 12 december 2006 betreffende

de onderlinge aanpassing van de wettelijke voorschriften der lidstaten inzake elektrisch materiaal

Richtlijn 2002/95/EG van het Europees Parlement en de Raad van 27 januari 2003 betreffende

beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische

Verordening (EG) Nr. 278/2009 van de Commissie van 6 april 2009 houdende tenuitvoerlegging

van Richtlijn 2005/32/EG van het Europees Parlement en de Raad, wat betreft voorschriften inzake

ecologisch ontwerp voor het el ek trisch opgenomen vermogen van externe stroomvoorzieningen in

niet-belaste toestand en de gemi ddelde actieve efficiëntie van externe stroomvoorzieningen

a utilizarse con determinados límites de tension

y a su consumo de energía eléctrica durante el funcionamiento en vacío

medio i n modo atti vo per gli alim entatori estern i

en aan de overige relevante bepalingen van Richtlijnen:

bestemd voor gebruik binnen bepaal de spanningsgrenzen

electr omagnétic a

electr ónicos

alter disposizioni relative alla Direttiva:

adoperato entro taluni limiti di tensione

compatibiliteit

apparatuur

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS

Connect TS21™ 29

30 © MARMITEK

Connect TS21™ 31
