Marmitek CONNECT HA13 User guide [ml]
1
™
CONNECT HA13
NNECT HA
USER MANUAL 3
GEBRAUCHSANLEITUNG 9
GUIDE UTILISATEUR 15
MODO DE EMPLEO 21
MANUALE D’ISTRUZIONI 27
GEBRUIKSAANWIJZING 33
20643/20150408 • CONNECT HA13™
ALL RIGHTS RESERVED MARMITEK ©
2
© MARMITEK
3
ENGLISH
SAFETY WARNINGS
x To prevent short circuits, this product should only be used
inside and only in dry spaces. Do not expose the
components to rain or moisture. Do not use the product close
to a bath, swimming pool etc.
x Do not expose the components of your systems to extremely
high temperatures or bright light sources.
x In case of improper usage or if you have altered and repaired
the product yourself, all guarantees expire. Marmitek does
not accept responsibility in the case of improper usage of the
product or when the product is used for purposes other than
specified. Marmitek does not accept responsibility for
additional damage other than covered by the legal product
responsibility.
x This product is not a toy. Keep out of reach of children.
x Do not open the product: the device may contain live parts.
The product should only be repaired or serviced by a
qualified expert.
1. INTRODUCTION
Congratulations on your purchase of the Marmitek Connect
HA13™! You can use it to convert an HDMI signal (720p/1080p)
to a composite signal with stereo audio. This is ideal when you
want to connect an HD source with an HDMI output to a projector
or CRT TV via the SCART or RCA input. Examples of HDMI
sources are game consoles such as a PlayStation or Xbox, Bluray players, digital TV decoders and all other HDMI devices.
Marmitek products are manufactured with the utmost care and are
exceptionally high quality. Please read this manual carefully and
follow the instructions in order to get the best from this product.
CONNECT HA13™
4
2. SET CONTENT
1 x HDMI to AV converter
1 x RCA cable
1 x SCART adapter
1 x USB power cable
1 x User Manual
3. BENEFITS
x Convert an HDMI signal (720p/1080p) to an analogue
composite signal with stereo audio
x No software installation required, making it quick and easy to
use
x With built-in NTSC/PAL selector switch
x Energy efficient and no external power adapter required
4. INSTALLATION
Before installation:
x Turn off all devices (TV and HDMI source) before connecting
them to the Connect HA13™. If a device cannot be turned
off, please remove the plug from the socket.
x Only use High Speed HDMI® certified cables for the best
picture and sound quality. Using too much force to connect
or disconnect the HDMI cables may damage them.

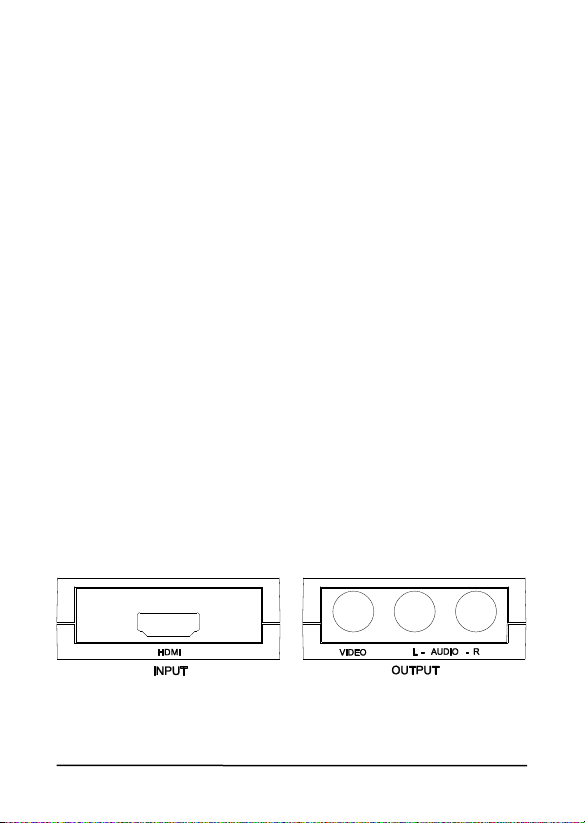

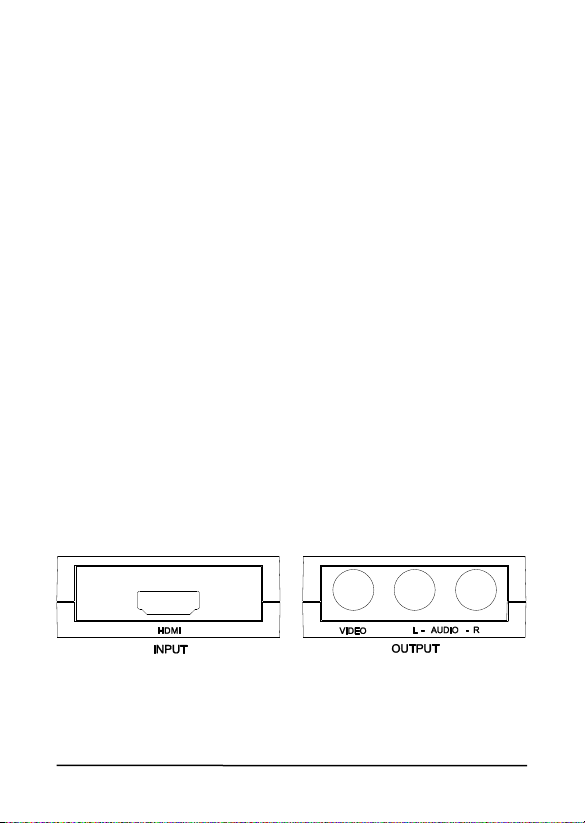

1. Use an HDMI cable to connect the HDMI source (such as a
game console, Blu-ray player or Digital TV box) to the HDMI
port marked "HDMI".
© MARMITEK
5
ENGLISH
2. Use the supplied RCA cable to connect the TV or projector to
the output marked "Video L - Audio - R". If desired, use the
SCART adapter.
3. Set the built-in selector switch to the desired video system,
PAL or NTSC.
4. The Connect HA13™ is energy efficient and is powered by
the connected HDMI devices. No power adapter is required.
5. FREQUENTLY ASKED QUESTIONS
No (or poor) image and sound
If you experience a poor picture or no picture after connecting the
HDMI converter, please try to identify the problem by connecting
the HDMI source directly to a screen (TV or projector). This allows
you to determine whether the problem is with the HDMI sources,
the HDMI cable, the HDMI converter or the screen.
x If the connected HDMI device does not provide 5V power via
the HDMI cable, you need to power the HDMI converter via
the USB cable. Use the supplied USB power cable and plug
it into any available USB port on your other devices, or use a
standard USB power adapter.
x For the best picture and sound quality, only use High Speed
HDMI® certified cables.
x Do not use HDMI cables longer than those specified in the
technical data.
x Check the HDMI and RCA cables and/or connectors for
damage.
Any questions that are not answered here? Please visit
www.marmitek.com
CONNECT HA13™
6
6. TECHNICAL DATA
Connections
HDMI input 1 x HDMI (19-pin female)
HDMI cable length max. 15 metres
AV output 3 x RCA (video, L/R audio)
Video
HDMI input resolutions HDTV 480i/60Hz, 480p/60Hz,
HDMI input resolutions PC 640 x 480@60Hz,
AV output resolutions 480i and 576i
Video systems PAL and NTSC
Audio
Audio output Stereo
Housing
Dimensions (D x W x H) 66 x 55 x 20mm
Weight 40g
Environment
Ambient temperature +0 to +70° C
Ambient humidity 10% to 85%
Specifications may change without prior notice.
576i/60Hz, 576p/60Hz,
720p/60Hz, 1080i/60Hz,
1080p/60Hz
800 x 600@60Hz,
1024 x 768@60Hz,
1280 x 720@60Hz,
1280 x 1024@60Hz,
1360 x 768@60Hz,
1600 x 1200@60Hz,
1920 x 1080@60Hz
© MARMITEK
7
ENGLISH
DECLARATION OF CONFORMITY
Hereby, Marmitek BV, declares that this Connect HA13™ is in compliance
with the essential requirements and other relevant provisions of the
Directive 2004/108/ec of the european parliament and of the council of 15
December 2004 on the approximation of the laws of the Member States
relating to electromagnetic compatibility
Directive 2006/95/EC of the European Parliament and of the Council of 12
December 2006 on the harmonisation of the laws of Member States relating
to electrical equipment designed for use within certain voltage limits
Directive 2002/95/EC of the European Parliament and of the Council of 27
January 2003 on the restriction of the use of certain hazardous substances
Commission Regulation (EC) No 278/2009 of 6 April 2009 implementing
Directive 2005/32/EC of the European Parliament and of the Council with
regard to ecodesign requirements for no-load condition electric power
consumption and average active efficiency of external power supplies
MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE
following Directives:
in electrical and electronic equipment
NETHERLANDS
CONNECT HA13™
8
COPYRIGHTS
Marmitek is a trademark of Pattitude B.V.Connect HA13™ is a trademark of
Marmitek B.V. All rights reserved. Every effort has been made to ensure
that the information in this manual is accurate. Marmitek is not responsible
for printing or clerical errors. Copyright and all other proprietary rights in the
content (including but not limited to model numbers, software, audio, video,
text and photographs) rests with Marmitek B.V. Any use of the Content, but
without limitation, distribution, reproduction, modification, display or
transmission without the prior written consent of Marmitek is strictly
prohibited. All copyright and other proprietary notices shall be retained on
all reproductions. Other company and product names mentioned herein
may be trademarks of their respective companies. Mention of third-party
products is for informational purposes only and constitutes neither an
endorsement nor a recommendation. Marmitek assumes no responsibility
with regard to the performance or use of these products.
Environmental Information for Customers in the European
Union
European Directive 2002/96/EC requires that the equipment
bearing this symbol on the product and/or its packaging must
not be disposed of with unsorted municipal waste. The symbol
indicates that this product should be disposed of separately from regular
household waste streams. It is your responsibility to dispose of this and
other electric and electronic equipment via designated collection facilities
appointed by the government or local authorities. Correct disposal and
recycling will help prevent potential negative consequences to the
environment and human health. For more detailed information about the
disposal of your old equipment, please contact your local authorities, waste
disposal service, or the shop where you purchased the product.
© MARMITEK
9
DEUTSCH
SICHERHEITSHINWEISE
x Um Kurzschluss vorzubeugen, dieses Produkt bitte
ausschließlich innerhalb des Hauses und nur in trockenen
Räumen nutzen. Setzen Sie die Komponenten nicht Regen
oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades,
Schwimmbades usw. verwenden.
x Setzen Sie die Komponente Ihres Systems nicht extrem
hohen Temperaturen oder starken Lichtquellen aus.
x Bei einer zweckwidrigen Verwendung, selbst angebrachten
Veränderungen oder selbst ausgeführten Reparaturen
verfallen alle Garantiebestimmungen. Marmitek übernimmt
bei einer falschen Verwendung des Produkts oder bei einer
anderen Verwendung des Produktes als für den
vorgesehenen Zweck keinerlei Produkthaftung. Marmitek
übernimmt für Folgeschäden keine andere Haftung als die
gesetzliche Produkthaftung.
x Dieses Produkt ist kein Spielzeug. Außer Reichweite von
Kindern halten.
x Das Produkt niemals öffnen: Das Gerät kann Teile enthalten,
worauf lebensgefährliche Stromspannung steht. Überlassen
Sie Reparaturen oder Wartung nur Fachleuten.
1. EINFÜHRUNG
Herzlichen Glückwunsch zum Erwerb Ihres Marmitek Connect
HA13™!. Dieses Produkt wandelt das HDMI-Signal (720p/1080p)
in ein Composite-Signal mit Stereo Audio um. Ideal, wenn Sie
eine HD Quelle mit HDMI Ausgang über SCART oder den RCA
Eingang an einen Projektor oder CRT TV anschließen möchten.
Beispiele von HDMI Quellen sind: Spielcomputer wie PlayStation
und XBox, Blu-Ray-Player, digitaler TV Decoder und alle anderen
HDMI Geräte. Die Produkte Marmiteks werden mit großer Sorgfalt
hergestellt und sind von hoher Qualität. Lesen Sie diese Anleitung
bitte sorgfältig durch und befolgen Sie die Anweisungen, um die
Möglichkeiten dieses Produkts optimal nutzen zu können.
CONNECT HA13™
10
2. VERPACKUNGSINHALT
1 x HDMI auf AV Converter
1 x RCA Kabel
1 x SCART Adapter
1 x USB Speisungskabel
1 x Gebrauchsanleitung
3. VORZÜGE
x Konvertieren Sie ein HDMI Signal (720p/ 1080p) in ein
analoges Composite-Signal mit Stereo Audio.
x Softwareinstallation nicht notwendig und somit schnell und
einfach in der Verwendung.
x Mit eingebautem NTSC / PAL Wahlschalter
x Energieeffizient und benötigt keinen externen
Speisungsadapter.
4. INSTALLATION
Bevor Sie beginnen:
x Schalten Sie alle Geräte (Fernseher und HDMI Quelle)
zunächst aus, bevor Sie diese an den Connect HA13™
anschließen. Entfernen Sie den Stecker aus der Steckdose,
falls dieser nicht ausgeschaltet werden kann.
x Verwenden Sie zum Erhalt einer optimalen Bild- und
Tonqualität ausschließlich High Speed HDMI® zertifizierte
Kabel. Verwenden Sie wenig Kraft, um die HDMI Kabel
anzuschließen oder loszukoppeln; diese könnten sonst
beschädigen.
© MARMITEK
11
DEUTSCH

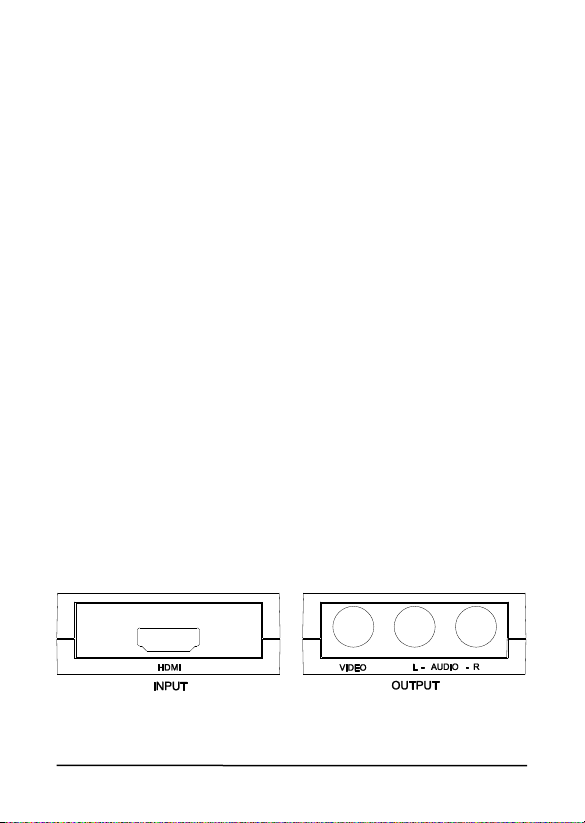

1. Schließen Sie die HDMI Quelle (wie Spielcomputer, Blu-Ray
Player oder digitaler TV Decoder) mit einem HDMI Kabel an
den "HDMI“ Anschluss an.
2. Schließen Sie den TV oder Projektor mit dem enthaltenen
RCA Kabel an den Ausgang mit der Bezeichnung “Video L –
Audio – R” an. Verwenden Sie, wenn gewünscht, den
SCART Adapter.
3. Stellen Sie den eingebauten Wahlschalter auf das
gewünschte Videosystem ein: PAL oder NTSC.
4. Der Connect HA13™ ist ein energieeffizientes Gerät und
verwendet die Speisung der angeschlossenen HDMI Geräte.
Ein Speisungsadapter wird nicht benötigt.
5. HÄUFIG GESTELLTE FRAGEN
Kein (oder schlechtes) Bild und Ton
Wenn Sie nach dem Anschließen des HDMI Converters
(Umwandler) kein, oder ein schlechtes Bild empfangen, versuchen
Sie dann, die HDMI Quelle unmittelbar an einen Bildschirm
anzuschließen (TV oder Projektor). Auf diese Art können Sie
ermitteln, ob es an der HDMI Quelle, dem HDMI Kabel, HDMI
Converter oder dem Bildschirm entsteht.
x Wenn das angeschlossene HDMI Gerät keine 5V Speisung
über das HDMI Kabel liefert, müssen Sie den HDMI
Converter über das USB Kabel mit Strom versehen.
Verwenden Sie dazu das enthaltene USB Speisungskabel
und schließen Sie dieses an einen willkürlichen, freien USB
Anschluss Ihrer übrigen Geräte an oder verwenden Sie einen
regulären USB Speisungsadapter.
x Verwenden Sie zum Erhalt einer optimalen Bild- und
Tonqualität ausschließlich High Speed HDMI® zertifizierte
Kabel.
x Verwenden Sie keine HDMI Kabel, die länger sind als in den
technischen Daten aufgeführt
x Überprüfen Sie das HDMI- und RCA Kabel und/oder
Anschlüsse auf Beschädigungen.
CONNECT HA13™
12
Sie haben noch Fragen, die im Obigen nicht beantwortet wurden?
Schauen Sie dann unter www.marmitek.com
6. TECHNISCHE DATEN
Anschlüsse:
HDMI Eingang 1 x HDMI
HDMI Kabellänge Höchstlänge 15 Meter
AV Ausgang 3 x RCA (Video, L/R Audio)
Video
HDMI Eingang Auflösungen HDTV 480i/60Hz, 480p/60Hz,
HDMI Eingang Auflösungen PC 640 x 480@60Hz,
AV Ausgang Auflösungen 480i und 576i
Videosysteme PAL und NTSC
Audiosignal
Audioausgang Stereo
Gehäuse
Maßangaben (Tx B x H) 66 x 55 x 20mm
Gewicht 40g
Umgebung
Umgebungstemperatur +0 to +70° C
Relative Feuchte 10% bis 85%
Angaben können ohne vorherige Mitteilung geändert werden.
576i/60Hz, 576p/60Hz,
720p/60Hz, 1080i/60Hz,
1080p/60Hz
800 x 600@60Hz,
1024 x 768@60Hz,
1280 x 720@60Hz,
1280 x 1024@60Hz,
1360 x 768@60Hz,
1600 x 1200@60Hz,
1920 x 1080@60Hz
(19-Buchsenkontakt)
© MARMITEK
Loading...
