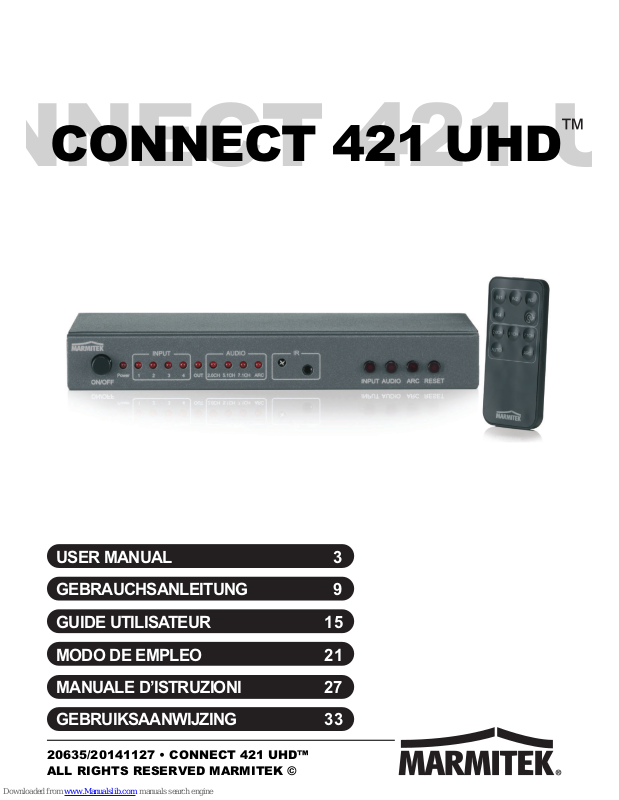

Marmitek Connect 421 UHD User Manual

NECT 421

U

20635/20141127 • CONNECT 421 UHD™

ALL RIGHTS RESERVED MARMITEK ©

USER MANUAL 3

GEBRAUCHSANLEITUNG 9

GUIDE UTILISATEUR 15

MODO DE EMPLEO 21

MANUALE D’ISTRUZIONI 27

GEBRUIKSAANWIJZING 33

CONNECT 421 UHD

™

© MARMITEK

2

CONNECT 421 UHD™

3

ENGLISH

SAFETY WARNINGS

x To prevent short circuits, this product should only be used inside and only in dry

spaces. Do not expose the components to rain or moisture. Do not use the
product close to a bath, swimming pool etc.

x Do not expose the components of your systems to extremely high temperatures or

bright light sources.

x In case of improper usage or if you have altered and repaired the product

yourself, all guarantees expire. Marmitek does not accept responsibility in the
case of improper usage of the product or when the product is used for purposes
other than specified. Marmitek does not accept responsibility for additional
damage other than covered by the legal product responsibility.

x This product is not a toy. Keep out of reach of children.
x Do not open the product (battery panel excepted): the device may contain live

parts. The product should only be repaired or serviced by a qualified expert.

x Keep batteries out of the reach of children. Dispose of batteries as chemical

waste. Never use old and new batteries or different types of batteries together.
Remove the batteries when you are not using the system for a longer period of
time. Check the polarity (+/-) of the batteries when inserting them in the product.
Wrong positioning can cause an explosion.

x Only connect the adapter to the mains after checking whether the mains voltage is

the same as the values on the identification tags. Never connect an adapter or
power cord when it is damaged. In that case, contact your supplier.

1. INTRODUCTION

Congratulations on your purchase of the Marmitek Connect 421 UHD™!
It allows you to use 1 cable to connect 4 HDMI sources to your TV, without any loss of
signal or encryption. It's ideal when your TV doesn't have enough HDMI inputs, or if
you want to connect the devices to your TV using just one cable. Examples of HDMI
sources are game consoles such as a PlayStation or Xbox, Blu-ray players, digital TV
decoders and all other HDMI devices. The Connect 421 UHD™ supports Ultra HD (4k),
Full HD (1080p) and all 3D formats, making it suitable for all your existing and future
equipment. The digital audio output can be used to transmit the sound from all your
connected HDMI devices to your AV amplifier, using a single cable.
Marmitek products are manufactured with great precision and are of high quality.
Please read these instructions carefully and follow the instructions to optimally enjoy
the possibilities of this product.

© MARMITEK

4

2. PACKAGE CONTENTS

1 x HDMI Switcher
1 x Remote Control (battery included)
1 x IR Receiver
1 x HDMI Cable
1 x Power Adapter
1 x User Manual

3. BENEFITS

x Suitable for simultaneously connecting 4 HDMI devices to your TV
x Includes additional digital audio output, to connect your AV Receiver with one

cable, too.

x Supports Audio Return Channel (ARC) to prevent Lipsync issues.
x Includes built-in repeater and equalizer for correcting any signal loss.
x Switches automatically and/or with remote control.
x Includes separate IR receiver for operating the switcher when it is positioned out

of sight.

HDMI PROPERTIES

x Video bandwidth 300MHz (enables display of Ultra HD 4k and Full HD 1080p)
x Supports all 3D formats (suitable for use with your own 3D equipment)
x Deep Color 36-bit (billions instead of millions of colours, better reproduction of

subtle differences in gradation and a higher contrast ratio)

x ARC (Audio Return Channel, synchronises your TV's audio and video and sends

it back to your AV amplifier, using the digital audio output.

x Dolby TrueHD and DTS HD Master Audio (high quality audio support)

CONNECT 421 UHD™

5

ENGLISH

4. INSTALLATION

Installation tips:

x Turn off all devices (TV and HDMI sources) before connecting them to the

Connect 421 UHD™. If a device cannot be turned off, please remove the plug
from the socket.

x Only use High Speed HDMI® certified cables for the best picture and sound

quality. Using too much force to connect or disconnect the HDMI cables may
damage them.

1. Use an HDMI cable to connect the HDMI sources (such as game consoles, Blu­ray players and Digital TV Decoders) to the HDMI ports marked "HDMI input".

2. Use an HDMI cable to connect the TV to the HDMI port marked "HDMI output". To
use the ARC function, your TV should support it. Please refer to your TV's manual
to check which HDMI port supports ARC.

3. Connect the AV amplifier to the output marked either "Digital" or "Stereo".
x Use an optical cable for "Digital"; this output supports the audio formats DTS,

Dolby Digital and PCM 2.0.

x Use a stereo cable for "Stereo"; this output supports the analogue stereo

audio format.

4. Connect the power adapter to the "DC 5V" and insert the plug into the socket.

5. Pull the plastic strip from the remote control's battery compartment to activate the
battery and remove the protective film from the top.

5. USE

Switching between connected HDMI devices

The Connect 421 UHD™ allows you to choose which HDMI source is displayed on the
TV. If you turn on one of the HDMI sources, it will automatically switch to the correct
input. If multiple HDMI sources are turned on, the Connect 421 UHD™ will
automatically switch to the HDMI source that was activated last. If you want to select
another HDMI source, please use the remote control or the "Select" button on the front.

Note: Automatic switching must be supported by the HDMI source. If it is not
supported, you should manually select the appropriate HDMI source.

© MARMITEK

6

Audio settings

Select the desired audio settings by using either the remote control or the front buttons
of the Connect 421 UHD™.

Audio Return Channel
If your AV amplifier is connected via the "Audio out", there may be a slight lag between
your TV's image and the sound coming from the AV amplifier. This is caused by image
processing on your TV and is sometimes referred to as lip sync problem. The Connect
421 UHD™ supports ARC (Audio Return Channel). This involves the sound first being
sent to the TV, and then returned by your TV at exactly the right moment, using the
same HDMI cable. This allows you, without the use of additional wiring or settings, to
synchronise images and sound. The "ARC" switch allows you to enable or disable this
feature.
ARC must be supported by your TV to be able to use this feature. If your TV does not
support ARC, you can either turn off image processing on your TV, or delay the audio
coming from your AV amplifier or HDMI source. Please refer to your device's manual
for the correct settings.

Audio formats
Select the AUTO feature in standard situations; should you experience any problems,
please manually select a different audio format.
x AUTO, the HDMI equipment automatically detects the best audio format that is

supported by your equipment.

x 7.1CH, supports Dolby TrueHD and DTS-HD Master Audio
x 5.1CH, supports DTS and Dolby Digital audio
x 2.0 CH, supports 2-channel audio

6. FREQUENTLY ASKED QUESTIONS

No (or poor) image and sound

If you experience poor or no picture after connecting the HDMI switcher, please try to
identify the problem by connecting the devices to your screen (TV, monitor or projector)
one by one. This allows you to determine whether the problem is with the HDMI
sources, the HDMI cables, the HDMI switcher or the screen.

x Make sure the power adapter is connected and plugged in.
x For the best picture and sound quality, only use High Speed HDMI® certified

cables.

x Do not use HDMI cables longer than those specified in the technical data.
x Check the HDMI cables and/or connectors for damage.
x Both the HDMI source and your screen should fully support HDMI.
x Check that your HDMI sources and screen support HDCP (High Bandwidth Digital

Content Protection) copy protection.

CONNECT 421 UHD™

7

ENGLISH

Incorrect 3D display

x Please check whether the HDMI source is set to display 3D and/or it is set to

automatic.

x Both the HDMI source and your HD screen should support the same 3D formats.
x Please check that 3D is displayed correctly by connecting the HDMI source

directly to the HD display with an HDMI cable.

Any questions that are not answered here? Please visit www.marmitek.com

7. TECHNICAL DATA

Connections

HDMI input 4 x HDMI (19-pin female)
HDMI output 1 x HDMI (19-pin female)
HDMI cable length max. 15 metres
Digital audio output 1x Toslink (optical)
Analogue audio output 1x Stereo 3.5mm

Video

Supported resolutions 480p, 576p, 720p, 1080i, 1080p and 4k2k@24/30
HDMI standards HDCP, CEC, ARC, EDID, DVI, all 3D formats, Deep

Color (36-bit), x.v.Color
Video Bandwidth 10.2Gbps
Clock frequency 300MHZ

Audio

HDMI audio DTS-HD Master Audio, Dolby TrueHD, LPCM 7.1, DTS,

Dolby-AC3 and 2.0CH
Digital audio output DTS, Dolby-AC3 and 2.0CH
Analogue audio output 2.0CH

Switcher housing

Dimensions (H x W x D) 82 x 190 x 26mm
Weight 430 g

Environment

Ambient temperature +0 to +70° C
Ambient humidity 10% to 85%

Power

External power adapter 100-240VAC @50-60Hz, 5VDC @ 1A

Specifications may change without prior notice.

© MARMITEK

8

DECLARATION OF CONFORMITY

Hereby, Marmitek BV, declares that this Connect 421 UHD™ is in compliance with the

essential requirements and other relevant provisions of the following Directives:

Directive 2004/108/EC of the European Parliament and of the Council of 15 December 2004 on the

approximation of the laws of the Member States relating to electromagnetic compatibility

Directive 2006/95/EC of the European Parliament and of the Council of 12 December 2006 on the

harmonisation of the laws of Member States relating to electrical equipment designed for use within

certain voltage limits

Directive 2011/65/EU of the European Parliament and of the Council of 8 June 2011 on the

restriction of the use of certain hazardous substances in electrical and electronic equipment

Commission Regulation (EC) No 278/2009 of 6 April 2009 implementing Directive 2005/32/EC of

the European Parliament and of the Council with regard to ecodesign requirements for no-load

condition electric power consumption and average active efficiency of external power supplies

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS

Environmental Information for Customers in the European Union

European Directive 2002/96/EC requires that the equipment bearing this symbol on the
product and/or its packaging must not be disposed of with unsorted municipal waste.
The symbol indicates that this product should be disposed of separately from regular
household waste streams. It is your responsibility to dispose of this and other electric

and electronic equipment via designated collection facilities appointed by the
government or local authorities. Correct disposal and recycling will help prevent potential negative
consequences to the environment and human health. For more detailed information about the
disposal of your old equipment, please contact your local authorities, waste disposal service, or the
shop where you purchased the product.

COPYRIGHTS
Marmitek is a trademark of Pattitude B.V.
Connect 421 UHD™ is a trademark of Marmitek B.V. All rights reserved.
Every effort has been made to ensure that the information in this manual is accurate. Marmitek is
not responsible for printing or clerical errors.
Copyright and all other proprietary rights in the content (including but not limited to model numbers,
software, audio, video, text and photographs) rests with Marmitek B.V. Any use of the Content, but
without limitation, distribution, reproduction, modification, display or transmission without the prior
written consent of Marmitek is strictly prohibited. All copyright and other proprietary notices shall be
retained on all reproductions.
Other company and product names mentioned herein may be trademarks of their respective
companies. Mention of third-party products is for informational purposes only and constitutes
neither an endorsement nor a recommendation. Marmitek assumes no responsibility with regard to
the performance or use of these products.

CONNECT 421 UHD™

9

DEUTSCH

SICHERHEITSHINWEISE

x Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des

Hauses und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht
Regen oder Feuchtigkeit aus. Nicht neben oder nahe eines Bades,
Schwimmbades usw. verwenden.

x Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen

oder starken Lichtquellen aus.

x Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder

selbst ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek
übernimmt bei einer falschen Verwendung des Produkts oder bei einer anderen
Verwendung des Produktes als für den vorgesehenen Zweck keinerlei
Produkthaftung. Marmitek bernimmt für Folgeschäden keine andere Haftung als
die gesetzliche Produkthaftung.

x Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
x Das Produkt niemals öffnen (ausgen.des Batteriefachs): Das Gerät kann Teile

enthalten, worauf lebensgefährliche Stromspannung steht. Überlassen Sie
Reparaturen oder Wartung nur Fachleuten.

x Halten Sie die Batterien außerhalb der Reichweite von Kindern. Liefern Sie die

Batterien als chemischen Kleinabfall ein. Verwenden Sie niemals alte und neue
oder unterschiedliche Typen von Batterien durcheinander. Wenn Sie das System
längere Zeit nicht benutzen, entfernen Sie die Batterien. Achten Sie beim
Einlegen der Batterien auf die Polarität (+ / -): Ein falsches Einlegen kann zu
Explosionsgefahr führen.

x Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie

überprüft haben, ob die Netzspannung mit dem auf dem Typenschild angegeben
Wert übereinstimmt. Schließen Sie niemals einen Netzadapter oder ein
Netzkabel an, wenn diese beschädigt sind. In diesem Fall nehmen Sie Kontakt mit
Ihrem Lieferanten auf.

1. EINFÜHRUNG

Herzlichen Glückwunsch zum Erwerb Ihres Marmitek Connect 421 UHD™!
Sie können 4 HDMI Quellen mit 1. Kabel an Ihren Fernseher anschließen, ohne
jeglichen Signal- oder Verschlüsselungsverlust. Ideal, wenn Ihr Fernseher zu wenig
HDMI Eingänge hat oder wenn Sie die Geräte mit nur 1. Kabel an Ihren Fernseher
anschließen möchten. Beispiele von HDMI Quellen sind: Spielcomputer wie
PlayStation und XBox, Blu-Ray-Player, digitaler TV Decoder und alle anderen HDMI
Geräte. Der Connect 421 UHD™ unterstützt Ultra HD (4k), Full HD (1080p) und alle
3D Formate und ist somit für alle heutigen und zukünftigen Geräte geeignet. Den
digitalen Ausgang können Sie verwenden, um den Ton all Ihrer angeschlossenen
HDMI Geräte mit nur 1. Kabel an Ihren AV Verstärker anzuschließen.
Die Produkte Marmiteks werden mit großer Sorgfalt hergestellt und sind von hoher
Qualität. Lesen Sie diese Anleitung bitte sorgfältig durch und befolgen Sie die
Anweisungen, um die Möglichkeiten dieses Produkts optimal nutzen zu können.

© MARMITEK

10

2. VERPACKUNGSINHALT

1 x HDMI Swicher
1 x Fernbedienung (inkl. Batterie)
1 x IR Empfänger
1 x HDMI Kabel
1 x HDMI Speisungsadapter
1 x Gebrauchsanleitung

3. VERWENDBARKEIT

x Geeignet, um 4 HDMI Quellen zugleich an Ihren Fernseher anzuschließen.
x Mit zusätzlichem, digitalen Audioausgang, um mit nur einem Kabel auch Ihren AV

Receiver anzuschließen.

x Unterstützt Audio Return Channel (ARC) um Lip-Sync. Problemen vorzubeugen.
x Mit eingebautem Repeater und Equalizer zum Korrigieren eines eventuellen

Signalverlustes.

x Schaltet automatisch und/oder mit Fernbedienung.
x Mit einzelnem IR Empfänger zur Bedienung des Switches, wenn sich dieser

außer Sicht befindet.

HDMI EIGENSCHAFTEN

x Videobandbreite 300MHz (ermöglicht Ultra HD 4k und Full HD 1080p

Bildwiedergabe)

x Unterstützt alle 3D Formate (geeignet für Verwendung mit Ihren eigenen 3D

Geräten)

x Deep Color 36-Bit (Milliarden anstatt Millionen Farben, bessere Wiedergabe von

subtilen Farbwerten und höheres Kontrastverhältnis)

x ARC (Audio Return Channel), synchronisiert Bild und Ton Ihres Fernsehers und

sendet es über den digitalen Audioausgang zu Ihrem AV Verstärker zurück.).

x Dolby TrueHD & DTS HD Master Audio (hohe Qualität Audio-Unterstützung)

CONNECT 421 UHD™

11

DEUTSCH

4. INSTALLATION

Bevor Sie beginnen:

x Schalten Sie alle Geräte (Fernseher und HDMI Quellen) bevor Sie diese an den

Connect 421 UHD™ anschließen zunächst aus. Entfernen Sie den Stecker aus
der Steckdose, falls diese nicht ausgeschaltet werden können.

x Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich

High Speed HDMI® zertifizierte Kabel. Verwenden Sie wenig Kraft, um die HDMI
Kabel anzuschließen oder loszukoppeln; diese könnten sonst beschädigen.

1. Schließen Sie HDMI Quellen (wie Spielcomputer, Blu-Ray Player und digitaler TV

Decoder) mit einem HDMI Kabel an die "HDMI Input“ Anschlüsse an.

2. Verbinden Sie den Fernseher mit einem HDMI Kabel an den HDMI Output

Anschluss an. Wenn Sie ARC nutzen möchten, muss Ihr Fernseher diese
Funktion unterstützen. Ziehen Sie die Gebrauchsanleitung Ihres Fernsehers
zurate, um zu sehen, welcher HDMI Anschluss ARC unterstützt.

3. Schließen sie den AV Verstärker an den “Digital” oder “Stereo” Ausgang an.

x Verwenden sie für den “Digital” Ausgang ein optisches Kabel. Dieser

Ausgang unterstützt die Audioformate DTS, Dolby Digital und PCM 2.0

x Verwenden Sie für den “Stereo” Anschluss ein Stereokabel. Dieser Ausgang

unterstützt analoge Stereo-/Audioformate.

4. Schließen Sie den Speisungsadapter an den “DC 5V“ an und verbinden Sie

diesen mit der Steckdose.

5. Ziehen Sie den Plastikstreifen aus dem Batteriefach der Fernbedienung, um die

Batterie zu aktivieren und entfernen Sie die Schutzfolie an der Oberseite.

5. ANWENDUNG

Schalten Sie zwischen den angeschlossenen HDMI Geräten.

Mit dem 421 UHD™ wählen Sie, welche HDMI Quelle auf Ihrem Fernseher
wiedergegeben wird. Wenn Sie eine dieser HDMI Quellen einschalten, wird diese
automatisch in den entsprechenden Eingang schalten. Sind mehrere HDMI Quellen
bereits eingeschaltet, so wird der Connect 421 UHD™ automatisch zur letztmals
aktivierten HDMI Quelle schalten. Verwenden sie die Fernbedienung oder die “Select“
Taste an der Vorderseite, wenn Sie eine andere HDMI Quelle anwählen möchten.

Bemerkung: Automatisches Schalten muss durch die HDMI Quelle unterstützt werden.
Wird dieses nicht unterstützt, müssen Sie selbst die entsprechende HDMI Quelle
selektieren.

© MARMITEK

12

Audio-Einstellungen

Selektieren Sie mit der Fernbedienung oder über die Tasten an der Vorderseite des
Connect 421 UHD™ die gewünschten Audio-Einstellungen. .

Audio Return Channel:

Wenn Ihr AV Verstärker über den “Audio out” angeschlossen ist, kann es vorkommen,

dass das Bild Ihres Fernsehers in Bezug auf den Ton Ihres AV Verstärkers etwas
zurückbleibt. Das wird durch die Bildbearbeitung Ihres Fernsehers verursacht und wird
auch Lipsync Problem genannt. Der Connect 421 UHD™ unterstützt ARC (Audio
Return Channel), wobei der Ton zuerst zu Ihrem Fernseher versendet wird und dann
von Ihrem Fernseher genau im richtigen Moment durch dasselbe HDMI Kabel
zurückgesendet wird. Somit können Sie Bild und Ton synchronisieren, ohne
zusätzliche Kabel oder Einstellungen nutzen zu müssen. Diese Funktion kann mit dem
“ARC“ Schalter ein- oder ausgeschaltet werden.
Um ARC nutzen zu können, muss Ihr Fernseher diese Funktion jedoch unterstützen.
Wenn Ihr Fernseher nicht über ARC verfügt, dann können Sie die Bildbearbeitungen
auf Ihrem Fernseher ausschalten, oder das Audiosignal an Ihrem AV Verstärker oder
HDMI Quelle verzögern. Ziehen Sie für die entsprechenden Einstellungen die
Gebrauchsanleitung Ihres Geräts hinzu.

Audioformate:
Wählen Sie in Standardsituationen die AUTO Funktion. Wählen Sie bei Problemen
dann manuell ein anderes Audioformat.

x AUTO, das HDMI Gerät sucht automatisch das bestmögliche Audioformat, das

durch Ihr Gerät unterstützt wird.

x 7.1CH, unterstützt Dolby TrueHD und DTS-HD Master Audio
x 5.1CH, unterstützt DTS und Dolby Digital Audio
x 2.0CH, untstützt2-kanäliges Audio

6. HÄUFIG GESTELLTE FRAGEN

Kein (oder schlechtes) Bild und Ton

Wenn Sie nach dem Anschließen des HDMI Switch kein, oder ein schlechtes Bild
empfangen, versuchen Sie dann die Geräte Stück für Stück an Ihren Schirm
anzuschließen (TV, Monitor oder Projektor), um zu sehen, wo das Problem liegt. Auf
diese Art können Sie ermitteln ob es an den HDMI Quellen, den HDMI Kabeln, dem
HDMI Switch oder dem Schirm liegt.
x Überprüfen Sie, ob der Speisungsadaptor angeschlossen ist und sich in der

Steckdose befindet.

x Verwenden Sie zum Erhalt einer optimalen Bild- und Tonqualität ausschließlich

High Speed HDMI® zertifizierte Kabel.

x Verwenden Sie keine HDMI Kabel, die länger sind als in den technischen Daten

aufgeführt.

x Überprüfen Sie die HDMI Kabel und/oder Anschlüsse auf Beschädigungen.
x Sowohl die HDMI Quelle wie Ihr Bildschirm muss HDMI vollständig unterstützen.
x Prüfen Sie, ob Ihre HDMI Quellen und Bildschirm das Verschlüsselungssystem

HDCP (Highbandwidth Digital Content Protection) unterstützen.

CONNECT 421 UHD™

13

DEUTSCH

Keine korrekte 3D Wiedergabe

x Überprüfen Sie, ob die HDMI Quelle auf 3D Wiedergabe eingestellt und/oder ob

diese auf automatisch eingestellt ist.

x Sowohl die HDMI Quelle wie Ihr HD Bildschirm müssen dieselben 3D Daten

unterstützen.

x Überprüfen Sie, ob 3D korrekt wiedergegeben wird, indem Sie die HDMI Quelle

mit einem HDMI Kabel direkt an den HD Bildschirm anschließen.

Sie haben noch Fragen, die im Obigen nicht beantwortet wurden? Schauen Sie dann
unter www.marmitek.com

7. TECHNISCHE DATEN

Anschlüsse:

HDMI Eingang 4 x HDMI Ausgang (19-Buchsenkontakt)
HDMI Ausgang 1 x HDMI Ausgang (19-Buchsenkontakt)
HDMI Kabellänge Höchstlänge 15 Meter
Digitaler Audioausgang 1x Toslink (optisch)
Analoger Audio-Ausgang 1x Stereo 3.5mm

Video

Unterstützte Auflösungen 480p, 576p, 720p, 1080i, 1080p und 4k2k@24/30
HDMI Standards HDCP, CEC, ARC, EDID, DVI, all 3D formats, Deep

Color (36bit), x.v.Color
Bandbreite Video: 10,2 Gbps
Taktfrequenz 300 MHZ

Audiosignal

HDMI Audio DTS-HD Master Audio, Dolby TrueHD, LPCM 7.1, DTS,

Dolby-AC3 and 2.0CH
Digitaler Audioausgang DTS, Dolby-AC3 and 2.0CH
Analoger Audio-Ausgang 2.0CH

Switcher Gehäuse

Maßangaben (H x B x T) 82 x 190 x 26mm
Gewicht 430 g

Umgebung

Umgebungstemperatur +0 to +70° C
Relative Feuchte 10% bis 85%

Speisung

Externer Speisungsadapter 100-240VAC @50-60Hz, 5VDC @ 1A

Angaben können ohne vorherige Mitteilung geändert werden.

© MARMITEK

14

DECLARATION OF CONFORMITY

Hiermit erklärt Marmitek BV die Übereinstimmung des Gerätes Connect 421 UHD™ mit den

grundlegenden Anforderungen und den anderen relevanten Festlegungen der Richtlinien:

Richtlinie 2004/108/EG des Europäischen Parlaments und den Bestimmungen vom 15. Dezember

2004 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten über die elektromagnetische

Verträglichkeit

Richtlinie 2006/95/EG des Europäischen Parlaments und den Bestimmungen vom 12. Dezember

2006 zur Angleichung der Rechtsvorschriften der Mitgliedstaaten betreffend elektrische

Betriebsmittel zur Verwendung innerhalb bestimmter Spannungsgrenzen

Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur

Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten

Verordnung (EG) Nr. 278/2009 der Kommission vom 6. April 2009 zur Durchführung der Richtlinie

2005/32/EG des Europäischen Parlaments und den Bestimmungen im Hinblick auf die Festlegung

von Ökodesign-Anforderungen an die Leistungsaufnahme externer Netzteile bei Nulllast sowie ihre

durchschnittliche Effizienz im Betrieb

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS

Umweltinformation für Kunden innerhalb der Europäischen Union

Die Europäische Richtlinie 2002/96/EC verlangt, dass technische Ausrüstung, die
direkt am Gerät und/oder an der Verpackung mit diesem Symbol versehen ist nicht
zusammen mit unsortiertem Gemeindeabfall entsorgt werden darf. Das Symbol weist
darauf hin, dass das Produkt von regulärem Haushaltmüll getrennt entsorgt werden

sollte. Es liegt in Ihrer Verantwortung, dieses Gerät und andere elektrische und
elektronische Geräte über die dafür zuständigen und von der Regierung oder örtlichen Behörden
dazu bestimmten Sammelstellen zu entsorgen. Ordnungsgemäßes Entsorgen und Recyceln trägt
dazu bei, potentielle negative Folgen für Umwelt und die menschliche Gesundheit zu vermeiden.
Wenn Sie weitere Informationen zur Entsorgung Ihrer Altgeräte benötigen, wenden Sie sich bitte an
die örtlichen Behörden oder städtischen Entsorgungsdienste oder an den Händler, bei dem Sie das
Produkt erworben haben.

COPYRIGHT
Marmitek BV ist ein Warenzeichen von Pattitude.
Connect 421 UHD™ ist ein Warenzeichen von Marmitek BV. Alle Rechte vorbehalten.
Weitergehende Ansprüche sind ausgeschlossen, insbesondere übernimmt Marmitek BV keine
Gewähr für die Richtigkeit des Inhalts dieses Handbuchs.
Urheber- und andere Eigentumsrechte am Inhalt (einschließlich aber nicht beschränkt auf,
Modellnummern, Software, Audio, Video, Text und Fotos begrenzt) liegt bei Marmitek BV. Jegliche
Nutzung von Inhalten, aber ohne Begrenzung, Verteilung, Vervielfältigung, Änderung, Anzeige oder
Übermittlung ohne die vorherige schriftliche Erlaubnis von Marmitek ist strengstens untersagt. Alle
Urheber- und andere Eigentumsrechte muss auf allen Reproduktionen beibehalten werden.
Die Rechte an anderen in diesem Handbuch erwähnten Markenund Produktnamen können bei
ihren Inhabern liegen und werden hiermit anerkannt. Die Nennung von Produkten, die nicht von
Marmitek sind, dient ausschließlich Informationszwecken und stellt keine Werbung dar. Marmitek
übernimmt hinsichtlich der Auswahl, Leistung oder Verwendbarkeit dieser Produkte keine Gewähr.

CONNECT 421 UHD™

15

FRANÇAIS

AVERTISSEMENTS DE SECURITE

x Afin d’éviter un court-circuit, ce produit ne doit être utilisé qu’à l’intérieur, et

uniquement dans des endroits secs. Ne pas exposer les composants à la pluie ou
à l’humidité. Ne pas utiliser à côté de ou près d’une baignoire, une piscine, etc.

x Ne pas exposer les composants de votre système à des températures

extrêmement élevées ou à des sources de lumières trop fortes.

x Toute utilisation impropre, toute modification ou réparation effectuée vous-même

annule la garantie. Marmitek n’accepte aucune responsabilité dans le cas d’une
utilisation impropre du produit ou d’une utilisation autre que celle pour laquelle le
produit est destiné. Marmitek n’accepte aucune responsabilité pour dommage

conséquent, autre que la responsabilité civile du fait des produits.

x Ce produit n’est pas un jouet et doit être rangé hors de la portée des enfants.
x Ne jamais ouvrir le produit (excepté le compartiment des piles) : Les appareils

peuvent comprendre des composants dont la tension est mortelles. Les

réparations ou l’entretien ne doivent être effectués que par des personnes

compétentes.

x Tenir les piles hors de portée des enfants. Traiter les piles usagées comme des

petits déchets chimiques. Ne jamais utiliser simultanément des vieilles piles et
des piles neuves, ou des piles de types différents. Enlever les piles lorsque le
système sera mis longtemps hors de service. Respecter la polarité en insérant les
piles (+/-) : une insertion incorrecte peut engendrer un danger d’explosion.

x Brancher l’adaptateur secteur sur le réseau électrique seulement après avoir

vérifié que la tension d’alimentation correspond à la valeur indiquée sur les
plaques d’identification. Ne jamais brancher un adaptateur secteur ou un cordon
d’alimentation lorsque celui-ci est endommagé. Dans ce cas, veuillez contacter

votre fournisseur.

1. INTRODUCTION

Félicitations pour l'achat du Marmitek Connect 421 UHD™!
Vous pouvez connecter 4 sources HDMI à votre téléviseur sans aucune perte de signal
ou de cryptage avec un seul câble. Idéal si votre téléviseur n'a pas suffisamment
d'entrées HDMI ou si vous souhaitez connecter les appareils à votre téléviseur avec un
seul câble. Exemples de sources HDMI: consoles de jeux telles que PlayStation et
Xbox, lecteur Blu-ray, Décodeur TV Numérique et tous les autres appareils HDMI. Le
Connect 421 UHD™ est compatible avec Ultra HD (4k), Full HD (1080p) et tous les
formats 3D et convient de ce fait pour tous vos appareils existants et futurs. Vous
pouvez utiliser la sortie audio numérique pour connecter à votre amplificateur AV le
son de tous vos appareils HDMI connectés avec un seul câble
Les produits de Marmitek sont fabriqués avec une extrême précision et sont de haute
qualité. Veuillez lire attentivement ce manuel d'utilisation et suivez les instructions afin
que vous puissiez profiter de façon optimale des possibilités de ce produit.

© MARMITEK

16

2. CONTENU DE L'EMBALLAGE

1 x Commutateur HDMI
1 x Télécommande (avec pile incluse)
1 x Récepteur IR
1 x Câble HDMI
1 x Adaptateur secteur
1 x Manuel d'utilisation

3. AVANTAGES

x Convient pour connecter simultanément 4 périphériques HDMI à votre téléviseur
x Avec une sortie audio numérique supplémentaire pour connecter également votre

récepteur AV avec un seul câble.

x Supporte l’Audio Return Channel (ARC) pour éviter des problèmes Lipsync.
x Avec répéteur et égaliseur intégrés pour corriger une perte de signal éventuelle
x Commutation automatiquement et/ou avec télécommande.
x Avec récepteur IR séparé pour commander le commutateur lorsqu'il est placé

hors de vue.

CARACTÉRISTIQUES HDMI

x Bande passante vidéo 300MHz (permet la lecture d'images Ultra HD 4k et Full HD

1080p)

x Supporte tous les formats 3D (convient pour une utilisation avec vos propres

appareils 3D).

x Deep Color 36-bit (Profondeur intense des Couleurs 36-bit, des milliards de

couleurs au lieu de millions de couleurs, meilleure restitution des différences
subtiles dans la gradation et un rapport de contraste plus élevé)

x ARC (Audio Return Channel, synchronise l'image et le son de votre téléviseur et

les renvoie sur votre amplificateur AV par le biais de la sortie audio numérique.

x Dolby TrueHD & DTS HD Master Audio (support audio de haute qualité).

CONNECT 421 UHD™

17

FRANÇAIS

4. INSTALLATION

Conseils d'installation :

x Eteignez tous les appareils (téléviseur et sources HDMI) avant de les connecter

au Connect 421 UHD™. S'il n'est pas possible de les éteindre, débranchez la
prise de courant.

x Utilisez uniquement des câbles certifiés HDMI® High Speed pour obtenir la

meilleure qualité d'image et de son. Ne forcez pas pour connecter ou déconnecter
les câbles HDMI, autrement cela pourrait les endommager.

1. Connectez la source HDMI (telle que console de jeux, lecteur Blu-ray et

Décodeur TV Numérique) avec un câble HDMI sur les ports HDMI avec
l'inscription “HDMI input” (“entrée HDMI”).

2. Connectez le téléviseur avec un câble HDMI sur le port HDMI avec l'inscription

“HDMI output” (“sortie HDMI”). Si vous souhaitez utiliser la fonctionnalité ARC,

votre téléviseur doit supporter cette fonctionnalité. Consultez le manuel
d'utilisation de votre téléviseur pour savoir quel port HDMI prend en charge la
fonctionnalité ARC.

3. Connectez l'amplificateur AV sur la sortie avec l'inscription “Digital” ou “Stereo”.

x Utilisez un câble optique pour “Digital” ; cette sortie supporte les formats

audio DTS, Dolby Digital et PCM 2.0.

x Utilisez un câble stéréo pour “Stereo” ; cette sortie supporte le format audio

stéréo analogique.

4. Connectez l'adaptateur secteur sur “DC 5V” et branchez la fiche dans la prise de

courant.

5. Retirez la languette de plastique du compartiment à pile de la télécommande afin

d'activer la pile et enlevez le film protecteur de la partie supérieure.

5. UTILISATION

Basculez entre les appareils HDMI connectés

Le Connect 421 UHD™ vous permet de choisir la source HDMI que vous souhaitez
restituer sur le téléviseur. Lorsque vous branchez l'une des sources HDMI, celle-ci
basculera automatiquement sur la bonne entrée. Si plusieurs sources HDMI sont
activées le Connect 421 UHD™ basculera automatiquement sur la dernière source
HDMI active. Si vous souhaitez sélectionner une autre source HDMI, utilisez la
télécommande ou appuyez sur le bouton “Select” situé sur le front de l'appareil.

© MARMITEK

18

Remarque : la commutation automatique doit être supportée par la source HDMI. Si
celle-ci n’est pas supportée, vous devez sélectionner vous-même la bonne source
HDMI.

Paramétrages audio

Sélectionnez les paramètres audio souhaités en utilisant la télécommande ou par le
biais des boutons situés sur le front du Connect 421 UHD™.

Audio Return Channel :

Lorsque votre amplificateur AV est connecté par le biais de “Audio out” (“Sortie Audio”)

il se peut que l'image de votre téléviseur accuse un léger retard sur le son par le biais
de l'amplificateur AV. Ceci est provoqué par les traitements d'images sur votre
téléviseur que l'on appelle également le problème de synchronisation labiale (Lip sinc).
Le Connect 421 UHD™ supporte la fonctionnalité ARC (Audio Return Channel) qui
envoie d'abord le son vers le téléviseur pour être ensuite renvoyé par votre téléviseur
au bon moment par le même câble HDMI. Cela vous permet de synchroniser l'image et
le son sans câblage ou réglages supplémentaires. Le commutateur “ARC” vous permet
d'activer ou de désactiver cette fonctionnalité.
Pour utiliser la fonctionnalité ARC votre téléviseur doit bien sûr supporter cette
fonctionnalité. Si votre téléviseur ne dispose pas de la fonctionnalité ARC vous pouvez
désactiver les traitements d'images sur votre téléviseur ou retarder l'audio sur votre
amplificateur AV ou sur votre source HDMI. Veuillez consulter le manuel d'utilisation de
votre appareil pour les paramétrages corrects.

Formats audio :
Dans des conditions normales sélectionnez le mode AUTO ; si vous rencontrez des
difficultés sélectionnez manuellement un autre format audio.
x AUTO, l'appareil HDMI détecte automatiquement le meilleur format audio pris en

charge par vos appareils.

x 7.1CH, supporte Dolby TrueHD et DTS-HD Master Audio
x 5.1CH, supporte DTS et Dolby Digital audio
x 2.0CH, supporte audio 2 canaux

6. FOIRE AUX QUESTIONS

Pas d'image (ou image de mauvaise qualité) ni de son

Si après avoir connecté le commutateur HDMI vous n'avez pas d'image ou l'image est
de mauvaise qualité, essayez de trouver la cause du problème en connectant les
appareils l'un après l'autre à votre écran (téléviseur, moniteur ou projecteur). Vous
pourrez ainsi déterminer si le problème provient des sources HDMI, des câbles HDMI,
du commutateur HDMI ou de l'écran.

x Assurez-vous que l'adaptateur secteur soit connecté et branché dans la prise de

courant.

x Utilisez uniquement des câbles certifiés HDMI® High Speed pour obtenir la

meilleure qualité d'image et de son.

x N'utilisez pas de câbles HDMI qui soient plus longs que ce qui est spécifié dans

les caractéristiques techniques.

x Assurez-vous que les câbles HDMI et/ou connecteurs ne soient pas

endommagés.

CONNECT 421 UHD™

19

FRANÇAIS

x La source HDMI ainsi que l'écran doivent supporter pleinement le HDMI.
x Assurez-vous que vos sources HDMI et votre écran supportent la protection

contre la copie HDCP (Highbandwidth Digital Content Protection).

Pas d'affichage 3D correct
x Assurez-vous que la source HDMI soit paramétrée pour restituer les images 3D

et/ou qu'elle soit en mode automatique.

x Votre source HDMI ainsi que votre écran HD doivent supporter les mêmes

formats 3D.

x Assurez-vous que l'image 3D soit restituée correctement en connectant la source

HDMI directement à l'écran HD avec un câble HDMI.

Les informations ci-dessus n'ont pas répondu à vos questions ? Veuillez consulter le
site internet www.marmitek.com

7. CARACTÉRISTIQUES TECHNIQUES

Connexions :

Entrée HDMI 4 x HDMI (19 broches femelle)
Sortie HDMI 1 x HDMI (19 broches femelle)
Longueur du câble HDMI 15 mètres maximum
Sortie audio numérique 1x Toslink (optique)
Sortie audio analogique 1x jack Stéréo 3.5mm

Vidéo
Résolutions prises en charge 480p, 576p, 720p, 1080i, 1080p et

4k2k@24/30

Standards HDMI HDCP, CEC, ARC, EDID, DVI, tous les

formats 3D, Deep Color (36bit), x.v.Color
Bande passante vidéo 10.2 Gbps
Fréquence d'horloge 300 MHz

Audio
HDMI audio DTS-HD Master Audio, Dolby TrueHD, LPCM

7.1, DTS, Dolby-AC3 et 2.0CH
Sortie audio numérique DTS, Dolby-AC3 et 2.0CH
Sortie audio analogique 2.0CH

Boîtier du Répartiteur
Dimensions (H x L x P) 82 x 190 x 26mm
Poids 430 g

Environnement
Température ambiante : +0 à +70ºC
Humidité ambiante : 10% à 85%

Alimentation
Adaptateur secteur externe 100-240VAC @50-60Hz, 5VDC @ 1A

Les spécifications sont sujettes à modification sans préavis.

© MARMITEK

20

DECLARATION OF CONFORMITY

Par la présente Marmitek BV déclare que l'appareil Connect 421 UHD™ est conforme aux

exigences essentielles et aux autres dispositions pertinentes des directives:

Directive 2004/108/CE du Parlement Européen et du Conseil du 15 décembre 2004 relative au

rapprochement des législations des États membres concernant la compatibilité électromagnétique

Directive 2006/95/CE du Parlement européen et du Conseil du 12 décembre 2006 concernant le

rapprochement des législations des États membres relatives au matériel électrique destiné à être

employé dans certaines limites de tension

Directive 2011/65/UE du Parlement Européen et du Conseil du 8 juin 2011 relative à la limitation de

l’utilisation de certaines substances dangereuses dans les équipements électriques et

électroniques

Règlement (CE) no 278/2009 de la Commission du 6 avril 2009 portant application de la directive

2005/32/CE du Parlement européen et du Conseil en ce qui concerne les exigences

d’écoconception relatives à la consommation d’électricité hors charge et au rendement moyen en

mode actif des sources d’alimentation externes

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS

Informations environnementales pour les clients de l’Union européenne

La directive européenne 2002/96/CE exige que l’équipement sur lequel est apposé ce

symbole sur le produit et/ou son emballage ne soit pas jeté avec les autres ordures
ménagères. Ce symbole indique que le produit doit être éliminé dans un circuit distinct
de celui pour les déchets des ménages. Il est de votre responsabilité de jeter ce
matériel ainsi que tout autre matériel électrique ou électronique par les moyens de

collecte indiqués par le gouvernement et les pouvoirs publics des collectivités territoriales.

L’élimination et le recyclage en bonne et due forme ont pour but de lutter contre l’impact néfaste
potentiel de ce type de produits sur l’environnement et la santé publique. Pour plus d’informations
sur le mode d’élimination de votre ancien équipement, veuillez prendre contact avec les pouvoirs

publics locaux, le service de traitement des déchets, ou l’endroit où vous avez acheté le produit.

DROITS D'AUTEUR
Marmitek est une marque déposée de Pattitude BV.
Connect 421 UHD™ est une marque déposée de Marmitek BV. Tous droits réservés.
Tout a été mis en oeuvre pour que les informations présentées dans ce manuel soient exactes.
Marmitek n’est pas responsable des erreurs de reproduction ou d’impression.
Les droits d'auteur et tout autres droits de propriété concernant le contenu (comprenant mais pas
limités aux numéros de modèle, logiciels, audio, vidéo, textes et photos) appartiennent à Marmitek
B.V. Toute utilisation du contenu, mais sans restriction, concernant la distribution, la reproduction,
toute modification, la publication ou la diffusion est strictement interdite sans l'autorisation préalable
par écrit de Marmitek. Tous les droits d'auteur et autres droits de propriété doivent être respectés
pour toutes reproductions.
Les autres noms de produits et de sociétés peuvent être des marques de leurs détenteurs
respectifs. Les produits commercialisés par des entreprises tierces ne sont mentionnés que pour
information, sans aucune intention de préconisation ni de recommandation. Marmitek décline toute
responsabilité quant à l’utilisation et au fonctionnement de ces produits.

CONNECT 421 UHD™

21

ESPAÑOL

AVISOS DE SEGURIDAD

x Para evitar un cortocircuito, este producto solamente se usa en casa y en

habitaciones secas. No exponga los componentes del sistema a la lluvia o a la
humedad. No se use cerca de una bañera, una piscina, etc.

x No exponga los componentes del sistema a temperaturas extremamente altas o a

focos de luz fuertes.

x En caso de uso indebido o modificaciones y reparaciones montados por su

mismo, la garantía se caducará. En caso de uso indebido o impropio, Marmitek
no asume ninguna responsabilidad para el producto. Marmitek no asume ninguna
responsabilidad para daños que resultan del uso impropio, excepto según la
responsabilidad para el producto que es determinada por la ley.

x Este producto no es un juguete. Asegúrese de que está fuera del alcance de los

niños.

x Nunca abra el producto (a excepción de compartimiento de pilas): Puede

contener piezas que se encuentren bajo una tensión mortal. Deja las
reparaciones o servicios a personal experto.

x Ten cuidado que las pilas se encuentran fuera del alcance de niños. Entrega las

pilas como residuos químicos. Nunca use pilas nuevas y viejas o pilas de tipos
distintos a la vez. Quita las pilas si no usa el sistema durante mucho tiempo.
Cuando pone las pilas, presta atención a la polaridad (+ / -): si no son puestas de
manera justa, puede causar peligro de explosión.

x No conecte el adaptador de red a la red de alumbrado antes de que haya

controlado si la tensión de red corresponde con el valor indicado en la estampa
de tipo. Nunca conecte un adaptador de red o un cable a la red si ése está
dañado. En este caso, por favor entre en contacto con su proveedor.

1. INTRODUCCIÓN

¡Felicidades por la compra del Marmitek Connect 421 UHD™!
Conectar hasta 4 fuentes HDMI con el televisor usando solo un cable. Sin pérdida de
calidad o de encriptación. La solución perfecta cuando el televisor dispone de pocas
entradas HDMI o para conectar varios dispositivos con el televisor usando solo un
cable. Fuentes HDMI son entre otros: videoconsolas como Playstation y Xbox,
reproductores Blu-Ray, decodificadores digitales de TV y todos los demás dispositivos
HDMI. El Connect 421 UHD™ es compatible con Ultra HD (4k), Full HD (1080p) y
cada formato de 3D y es apto para cada dispositivo actual y futuro. La salida de audio
digital sirve para transmitir el sonido de los dispositivos HDMI conectados a través de
un solo cable al amplificador del equipo A/V.
Los productos de Marmitek se fabrican con el mayor esmero y son calidad superior.
Lee el modo de empleo y sigue las instrucciones para disfrutar de todas las
posibilidades que le ofrece este producto.

© MARMITEK

22

2. CONTENIDO DEL EMBALAJE

1 x Selector HDMI
1 x Mando a distancia (pila incluida)
1 x Receptor IR
1 x Cable HDMI
1 x Adaptador de alimentación
1 x Modo de empleo

3. VENTAJAS

x Apto para conectar 4 dispositivos HDMI con el televisor a la vez.
x Con salida de audio adicional para conectar un Receptor A/V con solo un cable.
x Soporta Audio Return Channel (ARC) para evitar problemas de Lipsync.
x Con repetidor y equalizador incorporados para corregir una posible pérdida de

señal.

x Conmuta automáticamente y/o con mando a distancia.
x Con Receptor IR independiente para controlar el Selector cuando está instalado

fuera de la vista.

CARACTERÍSTICAS HDMI

x Ancho de banda para la reproducción de videos 300MHz (facilita la reproducción

de imágenes Ultra HD 4k y Full HD 1080p.

x Soporta cada formato de 3D (apto para el empleo con su propio dispositivo de

3D)

x Deep Color 36-bit, (millares de colores en vez de millones, mejor reproducción de

diferencias sútiles de graduación y ratio de contraste más alto)

x ARC (Audio Return Channel, sincroniza imagen y sonido del televisor y los envía

a través de la salida de audio digital al amplificador A/V)

x Dolby TrueHD & DTS HD Master Audio (alta calidad de compatibilidad de audio)

CONNECT 421 UHD™

23

ESPAÑOL

4. INSTALACIÓN

Consejos para la instalación:

x Aapaga todos los dispositivos (TV y fuentes HDMI) antes de conectarlos con el

Connect 421 UHD™. Si no se pueden apagar, desenchufa el cable de la toma de
corriente.

x Usa exclusivamente cables certificados para High Speed HDMI® para recibir una

calidad superior de imagen y sondido. Conecta y desconecta los cables HDMI
con mucho cuidado para no dañarlos.

1. Conecta las fuentes HDMI (como videoconsola, reproductor Blu-Ray o

decodificador digital de TV) con los puertos HDMI indicados como “HDMI input”

usando un cable HDMI.

2. Conecta el TV con el puerto HDMI indicado como “HDMI output” usando un cable

HDMI. Si quiere emplear la función de ARC es necesario que el televisor soporte
esta función. Ve el modo de empleo del televisor para informarse cual de los
puertos HDMI es apto para el ARC.

3. Conecta el amplificador A/V con la salida indicada como “Digital” o “Stereo”.

x Usa un cable óptico para “Digital”, esta salida es compatible con los

formatos de audio DTS, Dolby Digital y PCM 2.0

x Usa un cable estéreo para “Stereo”, esta salida es compatible con los

formatos de audio análogos.

4. Conecta el adaptador de alimentación con el “DC 5V” y enchúfelo.

5. Quita la cinta de plástico del compartimento de la pila del mando a distancia para

activar la pila. A continuación quita la cinta protectora de la cara superior.

5. EMPLEO

Conmutar entre los dispositivos HDMI conectados

Con el Connect 421 UHD™ selecciona la fuente HDMI cuyo contenido se reproduce
en la pantalla del TV. Al encender una de las fuentes HDMI, el dispositivo conmuta
automáticamente a la entrada correcta. Cuando están encendidas varias fuentes
HDMI, el Connect 421 UHD™ conmuta automáticamente a la última fuente que fue
activada. Para seleccionar otra fuente HDMI, emplea el mando a distancia o el botón
de “Select” en la cara delantera.

Nota: es necesario que la fuente HDMI soporte la conmutación automática. Si no es el
caso, tiene que seleccionar la fuente HDMI manualmente.

© MARMITEK

24

Ajustes de audio

Selecciona los ajustes de audio con el mando a distancia o con los botones en la cara
delantera del Connect 421 UHD™.

Audio Return Channel:
Cuando el amplificador A/V está conectado con la salida “Audio out”, es posible que la
imagen del TV se reproduzca un poco más tarde que el sónido del amplificador A/V.
Este efecto se debe a la adaptación de la imagen del televisor y se llama el problema
de Lipsync (sincronización de labios). El Connect 421 UHD™ es apto para el ARC
(Audio Return Channel). Con esta funcion el sonido se transmite al televisor y luego el
televisor devuelve el sonido en el momento adecuado a traves del mismo cable HDMI.
De esta manera se sincronizan la imagen y el sonido sin necesidad de cables o
ajustes adicionales. La función se enciende y se apaga usando el conmutador “ARC”.
Es necesario que el televisor soporte el ARC. Si el TV no dispone de ARC es posible
apagar la adaptación de la imagen en el televisor o retardar el audio en el amplificador
A/V o en la fuente HDMI. Para los ajustes ve el modo de empleo del dispositivo en
cuestión.

Formatos de audio:
En situaciones estándares selecciona la función AUTO, si surgen problemas,
selecciona manualmente otro formato de audio.
x AUTO, el dispositivo HDMI detecta automáticamente el formato de audio más

adecuado que es compatible con el equipo.

x 7.1CH, compatible con Dolby TrueHD y DTS-HD Master Audio
x 5.1CH, compatible con DTS y Dolby Digital audio
x 2.0CH, compatible con audio de 2-canales.

6. PREGUNTAS FRECUENTES

No hay imagen y sonido o son de calidad inferior

Cuando no hay imagen después de haber conectado el Conmutador HDMI o cuando
la imagen es de calidad inferior, intenta encontrar la causa conectando cada
dispositivo individualmente con la pantalla (TV, monitor o proyectór). De esta manera
se detecta si el problema es causado por las fuentes HDMI, los cables HDMI, el
conmutador HDMI o la pantalla.

x Controla si el adaptador de alimentación está enchufado.
x Emplea exclusivamente cables certificados de High Speed HDMI® para una

calidad superior de imagen y sonido.

x No emplea cables HDMI más largos que indicado en las especificaciones de los

datos técnicos.

x Controla si ninguno de los cables y/o conectores está dañado.
x Es necesario que tanto la fuente HDMI como las pantallas son compatibles con el

HDMI.

x Controla si las fuentes HDMI y las pantallas son copatibles con la seguridad

contra la copia de contenidos HDCP (Highbandwidth Digital Content Protection).

CONNECT 421 UHD™

25

ESPAÑOL

El 3D no se reproduce correctamente

x Controla si la fuente HDMI está puesto en modo de reproducir el 3D y/o si está

puesto en modo automático.

x Tanto la fuente HDMI como la pantalla HD tienen que ser compatibles con los

mismos formatos de 3D.

x Controla si la fuente HDMI reproduce el 3D correctamente. Por este objetivo,

conéctala con la pantalla a traves de un cable HDMI.

¿Tiene otras preguntas? Visite www.marmitek.com

7. DATOS TÉCNICOS

Conexiones

Entrada HDMI 4 x HDMI (19-pin hembra)
Salida HDM 1 x HDMI (19-pin hembra)
Longitud de cable HDMI 15 m como máximo
Salida de audio digital 1 x Toslink (optica)
Salida de audio análoga 1 x Stereo 3,5 mm

Video

Compatible con
las resoluciones 480p, 576p, 720p, 1080i, 1080p y 4k2k@24/30
Estándares HDMI HDCP, CEC, ARC, EDID, DVI, todos los formatos de 3D,

Deep Colour (36bit), x.v.Color
Ancho de banda video 10,2 Gbps
Frecuencia de reloj 300 MHZ

Audio

Audio HDMI DTS-HD Master Audio, Dolby TrueHD, LPCM 7.1, DTS,

Dolby-AC3 y 2.0CH
Salida de audio digital DTS, Dolby-AC3 y 2.0CH
Salida de audio análoga 2.0CH

Carcasa Switcher

Dimensiones (A x A x P) 82 x 190 x 26mm
Peso 430 g

Ambiente

Temperatura ambiental +0 hasta +70° C
Humedad ambiental 10 % hasta 85 %

Alimentación

Adaptador de alimentación
externo 100-240 VAC @50-60 Hz, 5 VDC @ 1 A

Las especificaciones pueden cambiar sin previo aviso.

© MARMITEK

26

DECLARATION OF CONFORMITY

Marmitek BV declara que este Connect 421 UHD cumple con las exigencias esenciales y con

las demás reglas relevantes de la directriz:

Directiva 2004/108/CE del Parlamento Europeo y del Consejo de 15 de diciembre de 2004 relativa

a la aproximación de las legislaciones de los Estados miembros en materia de compatibilidad

electromagnética

Directiva 2006/95/CE del Parlamento Europeo y del Consejo de 12 de diciembre de 2006 relativa a

la aproximación de las legislaciones de los Estados miembros sobre el material eléctrico destinado

a utilizarse con determinados límites de tensión

Directiva 2011/65/UE del Parlamento Europeo y del Consejo de 8 de junio de 2011 sobre

restricciones a la utilización de determinadas sustancias peligrosas en aparatos eléctricos y

electrónicos

Reglamento (CE) no 278/2009 de la Comisión de 6 de abril de 2009 por el que se desarrolla la
Directiva 2005/32/CE del Parlamento Europeo y del Consejo en lo concerniente a los requisitos de
diseño ecológico aplicables a la eficiencia media en activo de las fuentes de alimentación externas

y a su consumo de energía eléctrica durante el funcionamiento en vacío

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS

Información medioambiental para clientes de la Unión Europea

La Directiva 2002/96/CE de la UE exige que los equipos que lleven este símbolo en el
propio aparato y/o en su embalaje no deben eliminarse junto con otros residuos
urbanos no seleccionados. El símbolo indica que el producto en cuestión debe
separarse de los residuos domésticos convencionales con vistas a su eliminación. Es

responsabilidad suya desechar este y cualesquiera otros aparatos eléctricos y
electrónicos a través de los puntos de recogida que ponen a su disposición el gobierno y las
autoridades locales. Al desechar y reciclar correctamente estos aparatos estará contribuyendo a
evitar posibles consecuencias negativas para el medio ambiente y la salud de las personas. Si
desea obtener información más detallada sobre la eliminación segura de su aparato usado,
consulte a las autoridades locales, al servicio de recogida y eliminación de residuos de su zona o
pregunte en la tienda donde adquirió el producto.

DERECHOS DE PROPIEDAD INTELECTUAL
Marmitek es una marca registrada de Pattitude BV.
Connect 421 UHD™ es una marca registrada de Marmitek BV. Todos los derechos reservados.
En la realización de este manual se ha puesto el máximo cuidado para asegurar la exactitud de la
información que en él aparece. Marmitek no se responsabiliza de los posibles errores de impresión
o copia.
Propiedades intelectuales y todos los demás derechos de propiedad al contenido (incluso pero no
limitado a números de modelos, software, audio, video, texto y fotos) pertenecen a Marmitek BV.
Cada uso del contenido, cada distribución, reproducción, cambio, publicación y envío sin previo
aviso en forma escrita por Marmitek es estrictamente prohibido.
Todos los derechos de propiedad intelectual y otros derechos de propiedad son aplicables a todas
las reproducciones.
Los nombres de otras empresas y productos mencionados en este manual pueden ser marcas
comerciales de sus respectivas empresas. La mención de productos de terceras partes tiene
únicamente propósitos informativos y no constituye aprobación ni recomendación. Marmitek
declina toda responsabilidad referente al uso o el funcionamiento de estos productos.

CONNECT 421 UHD™

27

ITALIANO

PRECAUZIONI DI SICUREZZA

x Per evitare il pericolo di cortocircuito utilizzare questo prodotto esclusivamente al

coperto e in luoghi asciutti. Non esporre i componenti di questo prodotto a pioggia
o umidità. Non utilizzare vicino alla vasca da bagno, piscina, ecc.

x Non esporre i componenti del sistema a temperature eccessivamente alte o a

fonti intense di luce.

x In caso di utilizzo scorretto, di riparazioni o modifiche apportate personalmente

decade qualsiasi garanzia. Marmitek declina ogni responsabilità per i danni
derivanti da un utilizzo non appropriato del prodotto o da utilizzo diverso da quello
per cui il prodotto è stato creato. Marmitek declina ogni responsabilità per danni
consequenziali ad eccezione della responsabilità civile sui prodotti.

x Questo prodotto non è un giocattolo: tenerlo lontano dalla portata dei bambini.
x Non aprire mai il prodotto (vano batteria escluso): L’apparecchio può contenere

componenti la cui tensione è estremamente pericolosa. Lasciare fare riparazioni o
modifiche esclusivamente a personale esperto.

x Batterie: conservare le batterie fuori dalla portata dei bambini. Consegnare le

batterie agli appositi centri per lo smaltimento. Non utilizzare mai in combinazione
batterie nuove e vecchie o di tipo diverso. Togliere le batterie quando
l’apparecchio non viene utilizzato per un lungo periodo di tempo. Inserire
correttamente le batterie prestando attenzione alla polarità (+ / -): un errato
posizionamento delle batterie può provocare una esplosione.

x Collegare l’alimentatore alla presa di corrente solamente dopo avere controllato

che la tensione della rete elettrica corrisponda alle indicazioni riportate sulla
targhetta. Non utilizzare mai un alimentatore o un cavo elettrico danneggiato. In
tal caso rivolgersi al proprio rivenditore.

1. INTRODUZIONE

Congratulazioni per l’acquisto del Marmitek Connect 421 UHD™!
E’ possibile collegare 4 sorgenti HDMI tramite 1 cavo al televisore, senza perdita di

segnale o crittografia. Ideale se il televisore non dispone di abbastanza ingressi HDMI
o per collegare le apparecchiature con un solo cavo al televisore. Esempi di sorgenti
HDMI: console videogiochi come Playstation e Xbox, lettore Blu-ray, decoder TV
digitale e tutte le altre apparechiature HDMI. Il Connect 421 UHD™ supporta Ultra HD
(4k), Full HD (1080p) e tutti i formati 3D ed è adatto a tutte le apparecchiature esistenti

e future. Si può usare l’uscita audio digitale per collegare il suono di tutte le
apparecchiature HDMI collegate con un solo cavo all’amplificatore AV.

Tutti i prodotti di Marmitek sono realizzati con grande cura e sono di alta qualità. Si
prega di leggere attentamente le istruzioni e seguire le istruzioni per godere le
possibilità di questo prodotto .

© MARMITEK

28

2. CONTENUTO DELLA CONFEZIONE

1 x commutatore HDMI (HDMI Switch)
1 x telecomando (batteria inclusa)
1 x ricevitore IR
1 x cavo HDMI
1 x adattatore di alimentazione
1 x istruzioni per l’uso

3. VANTAGGI

x Adatto al collegamento contemporaneo di 4 dispositivi HDMI al tuo TV
x Con un’uscita digitale audio addizionale per poter collegare il Ricevitore AV con

un solo cavo.

x Supporta Canale di Ritorno Audio (ARC) per evitare problemi Lipsync.
x Con ripetitore ed equalizzatore incorporati per la correzione di un’eventuale

perdita di segnale

x Commuta automaticamente e/o con telecomando.
x Con ripetitore ed equalizzatore incorporati per la correzione di un’eventuale

perdita di segnale

CARATTERISTICHE HDMI

x Larghezza banda video 300MHz (rende possibile la riproduzione dell’immagine ad

Ultra HD 4k e Full HD 1080p).

x Supporta tutti i formati 3D (adatto all’uso con tutte le apparecchiature 3D).
x Deep Color 36-bit, (miliardi invece di milioni colori, una migliore riproduzione delle

sottili differenze di gradazione e un rapporto di contrasto più elevato).

x ARC (Canale di Ritorno Audio), sincronizza l'audio e il video del televisore e li

trasmette all'amplificatore AV tramite l'uscita audio digitale.

x Dolby TrueHD & DTS HD Master Audio (supporto audio ad alta qualità).

CONNECT 421 UHD™

29

ITALIANO

4. INSTALLAZIONE

Consigli per l’installazione:

x Prima spegnere tutte le apparecchiature (TV e sorgenti HDMI) e poi collegarle al

Connect 421 UHD™. Quando non è possibile spegnerle, rimuovere la spina dalla
presa.

x Utilizzare solo i cavi omologati High Speed HDMI® per la migliore qualità audio e

video. Utilizzare poca forza per collegare o scollegare i cavi HDMI di modo che
non saranno danneggiati.

1. Collegare le sorgenti HDMI (come console videogiochi, lettore Blu-ray e Decoder

TV Decoder) alle porte HDMI con il testo “HDMI input”, tramite un cavo HDMI.

2. Collegare il televisore ad una porta HDMI con il testo “HDMI output”, tramite un

cavo HDMI. Per utilizzare la funzionalità ARC, il televisore deve supportarla.
Vedere le istruzioni per l’uso del televisore quale porta HDMI supporta ARC.

3. Collegare l’amplificatore AV all’uscita con il testo “Digital” o all’uscita con il testo

“Stereo”.
x Utilizzare un cavo ottico per l’uscita “Digital”, quest’uscita supporta i formati

audio DTS, Dolby Digital e PCM 2.0.

x Utilizzare un cavo stereo per l’uscita “Stereo”, quest’uscita supporta il

formato audio analogo stereo.

4. Collegare l’adattatore di alimentazione al “DC 5V” ed inserire la spina nella presa.

5. Tirare la striscia di plastica dal vano batterie del telecomando per attivare la

batteria e togliere la pellicola protettiva dalla parte superiore.

5. USO

Commutare tra le apparecchiature HDMI collegate

Con il Connect 421 UHD™ si può scegliere quale sorgente HDMI è riprodotta sul
televisore. Quando si accende una delle sorgenti HDMI essa commuterà
automaticamente all’ingresso corretto. Se più sorgenti HDMI sono state accese, il
Connect 421 UHD™ commuterà automaticamente alla sorgente HDMI attivata per

ultima. Per selezionare un’altra sorgente HDMI si deve usare il telecomando o il tasto
“Select” sul davanti.

Nota: la commutazione automatica deve essere supportata dalla sorgente HDMI. Se
non è supportata questa modalità, si deve selezionare manualmente la corretta
sorgente HDMI.

© MARMITEK

30

Impostazioni audio

Selezionare le impostazioni audio desiderate utilizzando il telecomando o tramite i tasti
sul davanti del Connect 421 UHD™.

Audio Return Channel (canale di ritorno audio):

Se l’amplificatore AV è stato collegato tramite la connessione “Audio out” può essere
che l’immagine del televisore è un po’ in ritardo rispetto al suono dell’amplificatore AV.
Questo è causato dall’elaborazione delle immagini sul televisore ed è chiamato il
problema Lipsync. Il Connect 421 UHD™ supporta ARC (canale di ritorno audio):

prima il suono viene inviato al televisore e poi è rinviato, al momento idoneo, dal
televisore attraverso lo stesso cavo HDMI. In tal modo è possibile di sincronizzare

l’immagine e il suono, senza l’uso di cavi o impostazioni aggiuntivi. Si può attivare o
disattivare questa funzionalità tramite l’interruttore “ARC”.

Per usare la funzionalità ARC questa deve essere supportata dal televisore. Se il

televisore non dispone dell’ARC è possibile disattivare sul televisore le elaborazioni
dell’immagine, ritardare l’audio sull’amplificatore AV o sulla sorgente HDMI. Consultare

le istruzioni per l’uso delle relative apparecchiature per le impostazioni corrette.

Formati audio:
Nelle situazioni tipo selezionare la modalità AUTO, quando ci sono problemi si deve
selezionare manualmente un formato audio diverso.
x AUTO, le apparecchiature HDMI individuano automaticamente il migliore formato

audio supportato dalle relative apparecchiature.

x 7.1CH, supporta Dolby TrueHD e DTS-HD Master Audio.
x 5.1CH, supporta DTS e Dolby Digital audio.
x 2.0CH, supporta audio a 2 canali.

6. DOMANDE FREQUENTI

Mancano l'immagine ed il suono o sono di cattiva qualità

Nel caso che dopo il collegamento del commutatore HDMI manchi l'immagine o sia di
cattiva qualità, cercare di risolvere il problema collegando uno per uno le
apparecchiature allo schermo (televisore, monitor o proiettore). In tal modo è possibile
determinare se il problema si trova nelle sorgenti HDMI, nei cavi HDMI, nel
commutatore HDMI o nello schermo.

x Controllare se l’adattatore di alimentazione è stato collegato ed inserito nella

presa di corrente..

x Per la migliore qualità di immagini e suono usare solo cavi omologati High Speed

HDMI®.

x Non usare cavi HDMI più lunghi di quanto indicato nei dati tecnici .
x Controllare se i cavi e/o connettori HDMI non sono stati danneggiati.
x Sia la sorgente HDMI che lo schermo devono supportare interamente HDMI.
x Controllare se le sorgenti HDMI e lo schermo supportano la protezione anticopia

HDCP (High-bandwidth Digital Content Protection).

CONNECT 421 UHD™

31

ITALIANO

Manca la corretta riproduzione 3D

x Controllare se è stata impostata la sorgente HDMI corretta per riprodurre 3D e/o

se essa è stata impostata nella modalità automatica.

x Sia la sorgente HDMI che lo schermo HD devono supportare gli stessi formati 3D.
x Controllare se è corretta la riproduzione 3D collegando la sorgente HDMI

direttamente allo schermo HD con un cavo HDMI.

Hai ulteriori domande che non sono state risposte qui sopra? Visita

www.marmitek.com

7. DATI TECNICI

Connessioni

Ingresso HDMI 4 x HDMI (19 poli femmina)
Uscita HDMI 1 x HDMI (19 poli femmina)
Lunghezza cavo HDMI max. 15 metri
Uscita audio digitale 1x Toslink (ottico)
Uscita audio analoga 1x Stereo 3.5mm

Video

Risoluzioni supportate 480p, 576p, 720p, 1080i, 1080p e 4k2k@24/30
Norme HDMI HDCP, CEC, ARC, EDID, DVI, tutti i formati 3D, Deep

Color (36bit), x.v.Color
Larghezza banda video 10.2 Gbps
Frequenza di clock 300 MHZ

Audio

Audio HDMI DTS-HD Master Audio, Dolby TrueHD, LPCM 7.1, DTS,

Dolby-AC3 e 2.0CH
Uscita audio digitale DTS, Dolby-AC3 e 2.0CH
Uscita audio analoga 2.0CH

Alloggiamento

Dimensioni (A x L x P) 82 x 190 x 26mm
Peso 430 g

Ambiente

Temperature ambiente +0 fino ai +70° C
Umidità di ambiente 10% all’85%

Alimentazione

Adattatore esterno 100-240VAC @50-60Hz, 5VDC @ 1A

Le caratteristiche tecniche possono essere modificate senza preavviso.
.

© MARMITEK

32

DECLARATION OF CONFORMITY

Con ciò, Marmitek BV, dichiara che il Connect 421 UHD™ è conforme ai requisiti essenziali

ed alter disposizioni relative alla Direttiva:

Direttiva 2004/108/CE del Parlamento Europeo e del Consiglio del 15 dicembre 2004 concernente il

ravvicinamento delle legislazioni degli Stati membri relative alla compatibilità elettromagnetica

Direttiva 2006/95/CE del Parlamento europeo e del Consiglio del 12 dicembre 2006 concernente il

ravvicinamento delle legislazioni degli Stati membri relative al materiale elettrico destinato ad

essere adoperato entro taluni limiti di tensione

Direttiva 2011/65/UE del Parlamento Europeo e del Consiglio dell’8 giugno 2011 sulla restrizione

dell’uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche

Regolamento (CE) n. 278/2009 della Commissione del 6 aprile 2009 recante misure di esecuzione

della direttiva 2005/32/CE del Parlamento europeo e del Consiglio per quanto riguarda le specifiche

di progettazione ecocompatibile relative al consumo di energia elettrica a vuoto e al rendimento

medio in modo attivo per gli alimentatori esterni

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS

Informazioni relative all’ambiente per i clienti residenti nell’Unione Europea

La direttiva europea 2002/96/EC richiede che le apparecchiature contrassegnate con

questo simbolo sul prodotto e/o sull’imballaggio non siano smaltite insieme ai rifiuti

urbani non differenziati. Il simbolo indica che questo prodotto non deve essere smaltito
insieme ai normali rifiuti domestici. È responsabilità del proprietario smaltire sia questi
prodotti sia le altre apparecchiature elettriche ed elettroniche mediante le specifiche

strutture di raccolta indicate dal governo o dagli enti pubblici locali. Il corretto smaltimento ed il

riciclaggio aiuteranno a prevenire conseguenze potenzialmente negative per l’ambiente e per la
salute dell’uomo. Per ricevere informazioni più dettagliate circa lo smaltimento delle vecchie

apparecchiature in Vostro possesso, Vi invitiamo a contattare gli enti pubblici di competenza, il
servizio di smaltimento rifi uti o il negozio nel quale avete acquistato il prodotto.

DIRITTI D’AUTORE
Marmitek è un marchio commerciale di Pattitude BV.
Connect 421 UHD™ è un marchio commerciale di Marmitek BV. Tutti i diritti riservati.
Marmitek si è impegnata perché le informazioni contenute in questo manuale fossero il più possibile
precise. Marmitek declina ogni responsabilità per eventuali errori di stampa.
I diritti d'autore e tutti gli altri diritti di proprietà intellettuale sul contenuto (inclusi ma non limitati a
numeri di modelli, software, audio, video, testi e fotografie) spettano a Marmitek BV.
È strettamente proibito ogni uso del Contenuto, incluse senza limitazioni la distribuzione,
riproduzione, modifica, pubblicazione o trasmissione senza previa autorizzazione scritta da parte di
Marmitek.
Tutti i diritti d’autore e altri diritti di proprietà intellettuale su tutte le riproduzioni devono essere
conservati.
I nomi di altre società e prodotti qui menzionati potrebbero essere marchi delle rispettive società. La
citazione di prodotti di terze parti è a solo scopo informativo e non costituisce alcun impegno o
raccomandazione. Marmitek declina ogni responsabilità riguardo l’uso e le prestazioni di questi
prodotti.

CONNECT 421 UHD™

33

NEDERLANDS

VEILIGHEIDSWAARSCHUWINGEN

x Om kortsluiting te voorkomen, dient dit product uitsluitend binnenshuis gebruikt te

worden, en alleen in droge ruimten. Stel de componenten niet bloot aan regen of
vocht. Niet naast of vlakbij een bad, zwembad, etc. gebruiken.

x Stel de componenten van uw systeem niet bloot aan extreem hoge temperaturen

of sterke lichtbronnen.

x Bij oneigenlijk gebruik, zelf aangebrachte veranderingen of reparaties, komen alle

garantiebepalingen te vervallen. Marmitek aanvaardt geen
productaansprakelijkheid bij onjuist gebruik van het product of door gebruik
anders dan waarvoor het product is bestemd. Marmitek aanvaardt geen
aansprakelijkheid voor volgschade anders dan de wettelijke
productaansprakelijkheid.

x Dit product is geen speelgoed. Buiten bereik van kinderen houden.
x Het product nooit openmaken: de apparatuur kan onderdelen bevatten waarop

levensgevaarlijke spanning staat. Laat reparatie of service alleen over aan
deskundig personeel.

x Houd batterijen buiten bereik van kinderen. Lever batterijen in als klein chemisch

afval. Gebruik nooit oude en nieuwe batterijen of verschillende typen batterijen
door elkaar. Verwijder de batterijen wanneer u het systeem langere tijd niet
gebruikt. Let bij het inleggen van de batterijen op de polariteit (+ / -): verkeerd
inleggen kan explosiegevaar opleveren.

x Sluit de voedingsadapter pas op het lichtnet aan nadat u hebt gecontroleerd of de

netspanning overeenkomt met de waarde die op de typeplaatjes is aangegeven.
Sluit een voedingsadapter of netsnoer nooit aan wanneer deze beschadigd is.
Neem in dat geval contact op met uw leverancier

1. INTRODUCTIE

Gefeliciteerd met de aankoop van de Marmitek Connect 421 UHD™!
U kunt 4 HDMI bronnen met 1 kabel aansluiten op uw TV, zonder enig signaal of
encryptieverlies. Ideaal wanneer uw TV te weinig HDMI ingangen heeft of wanneer u
de apparaten met maar 1 kabel naar uw TV wilt aansluiten. Voorbeelden van HDMI
bronnen zijn; spelcomputers zoals Playstation en Xbox, Blu-ray speler, Digitale TV
Decoder en alle overige HDMI apparaten. De Connect 421 UHD™ ondersteunt Ultra
HD (4k), Full HD (1080p) en alle 3D formaten en is daarmee geschikt voor al uw
bestaande en toekomstige apparatuur. De digitale audio uitgang kunt u gebruiken om
het geluid van al uw aangesloten HDMI apparatuur met maar 1 kabel op uw AV
versterker aan te sluiten.
De producten van Marmitek worden met grote zorgvuldigheid gemaakt en zijn van
hoge kwaliteit. Leest u a.u.b. deze handleiding nauwlettend door en volg de instructies
om optimaal te genieten van de mogelijkheden van dit product.

© MARMITEK

34

2. INHOUD VAN DE VERPAKKING

1 x HDMI Swicher
1 x Afstandsbediening (inclusief batterij)
1 x IR Ontvanger
1 x HDMI kabel
1 x Voedingsadapter
1 x Gebruiksaanwijzing

3. VOORDELEN

x Geschikt voor het gelijktijdig aansluiten van 4 HDMI apparaten op uw TV.
x Met extra digitale audio uitgang om ook met één kabel uw AV Receiver aan te

sluiten.

x Ondersteunt Audio Return Channel (ARC) om Lipsync problemen voorkomen.
x Met ingebouwde repeater en equalizer voor het corrigeren van eventueel

signaalverlies

x Schakelt automatisch en/of met afstandsbediening.
x Met losse IR ontvanger voor het bedienen van de switcher wanneer deze uit het

zicht staat.

HDMI EIGENSCHAPPEN

x Videobandbreedte 300MHz (maakt Ultra HD 4k en Full HD 1080p beeldweergave

mogelijk)

x Ondersteunt alle 3D formaten (geschikt voor gebruik met uw eigen 3D

apparatuur)

x Deep Color 36-bit, (miljarden i.p.v. miljoenen kleuren, betere weergave van

subtiele gradatieverschillen en hogere contrastverhouding)

x ARC (Audio Return Channel, synchroniseert het beeld en geluid van uw TV en

stuurt dat terug via de digitale audio uitgang naar uw AV versterker

x Dolby TrueHD & DTS HD Master Audio (hoge kwaliteit audio ondersteuning)

CONNECT 421 UHD™

35

NEDERLANDS

4. INSTALLATIE

Tips voor installatie:

x Schakel alle apparatuur (TV en HDMI bronnen) eerst uit voordat u deze aansluit

op de Connect 421 UHD™. Indien deze niet uitgeschakeld kan worden verwijder
dan de stekker uit het stopcontact.

x Gebruik uitsluitend High Speed HDMI® gecertificeerde kabels voor de beste

beeld- en geluidskwaliteit. Gebruik weinig kracht om de HDMI kabels aan te
sluiten of los te koppelen, deze kunnen hierdoor beschadigd raken.

1. Sluit de HDMI bronnen (zoals spelcomputer, Blu-ray speler en Digitale TV

Decoder) aan op de HDMI poorten waarbij “HDMI input” staat met een HDMI

kabel.

2. Sluit de TV aan op de HDMI poort waarbij staat “HDMI output” met een HDMI

kabel. Wanneer u de ARC functie wilt gebruiken moet uw TV dat ondersteunen.
Kijk in de gebruiksaanwijzing van uw TV welke HDMI poort ARC ondersteunt.

3. Sluit de AV versterker aan op uitgang waarbij staat “Digital” of “Stereo”.

x Gebruik een optische kabel voor “Digital”, deze uitgang ondersteunt de audio

formaten DTS, Dolby Digital en PCM 2.0

x Gebruik een stereo kabel voor “Stereo”, deze uitgang ondersteunt analoge

stereo audio formaat

4. Sluit de voedingsadapter aan op de “DC 5V” en steek de stekker in het

stopcontact.

5. Trek de plastic strip uit het batterijvakje van de afstandsbediening om de batterij

actief te maken en verwijder de beschermfolie van de bovenkant.

5 GEBRUIK

Schakel tussen de aangesloten HDMI apparaten

Met de Connect 421 UHD™ kiest u welke HDMI bron op de TV wordt weergegeven.
Wanneer u één van de HDMI bronnen aanzet zal deze automatisch naar de juiste
ingang schakelen. Indien meerdere HDMI bronnen zijn aangezet zal de Connect 421

UHD™ automatisch naar de laatst actief geworden HDMI bron schakelen. Indien u een
andere HDMI bron wilt selecteren gebuikt u de afstandsbediening of de “Select” knop

op de voorzijde.

Opmerking: automatisch schakelen moet ondersteunt worden door de HDMI bron.
Indien dit niet ondersteunt wordt moet u zelf de juiste HDMI bron selecteren.

© MARMITEK

36

Audio instellingen

Selecteer de gewenste audio instellingen door gebruik te maken van de
afstandsbediening of via de knoppen op de voorzijde van de Connect 421 UHD™.

Audio Return Channel:

Wanneer uw AV versterker is aangesloten via de “Audio out” kan het voorkomen dat

het beeld van uw TV iets achterloopt op het geluid via de AV versterker. Dit wordt
veroorzaakt door beeldbewerkingen op uw TV en wordt ook wel het Lipsync probleem

genoemd. De Connect 421 UHD™ ondersteunt ARC (Audio Return Channel) waarbij

het geluid eerst naar de TV wordt gestuurd en vervolgens door uw TV op precies het
juiste moment wordt teruggestuurd door dezelfde HDMI kabel. Hiermee kunt u, zonder
gebruik te maken van extra bekabeling of instellingen, het beeld en geluid
synchroniseren. Met de schakelaar “ARC” kunt u deze functie in- of uitschakelen.
ARC moet wel door uw TV ondersteunt worden om hiervan gebruik te kunnen maken.
Heeft uw TV geen ARC dan kunt u de beeldbewerkingen op uw TV uitschakelen, de
audio vertragen op uw AV versterker of HDMI bron. Raadpleeg de gebruiksaanwijzing
van uw apparatuur voor de juiste instellingen.

Audio formaten:
Selecteer in standaard situaties de AUTO functie, als u problemen ervaart kies dan
handmatig een ander audio formaat.
x AUTO, de HDMI apparatuur detecteert automatisch de best mogelijke audio

formaat die door uw apparatuur wordt ondersteund.

x 7.1CH, ondersteunt Dolby TrueHD en DTS-HD Master Audio
x 5.1CH, ondersteunt DTS en Dolby Digital audio
x 2.0CH, ondersteunt 2-kanaals audio

6. VEEL GESTELDE VRAGEN

Geen (of slecht) beeld en geluid

Indien u slecht of geen beeld ervaart na het aansluiten van de HDMI switcher, probeer
dan het probleem te achterhalen door de apparaten één voor één aan te sluiten op uw
scherm (TV, monitor of projector). Op deze manier kunt u bepalen of het probleem zich
bevindt in de HDMI bronnen, de HDMI kabels, de HDMI switcher of het scherm.

x Controleer of de voedingsadapter is aangesloten en in het stopcontact zit.
x Gebruik uitsluitend High Speed HDMI® gecertificeerde kabels voor de beste

beeld- en geluidskwaliteit.

x Gebruik geen HDMI kabels die langer zijn dan gespecificeerd in de technische

gegevens

x Controleer of de HDMI kabels en/ of connectoren niet beschadigd zijn
x Zowel de HDMI bron als uw scherm dient HDMI volledig te ondersteunen
x Controleer of uw HDMI bronnen en scherm de kopieerbeveiliging HDCP

(Highbandwidth Digital Content Protection) ondersteunen.

CONNECT 421 UHD™

37

NEDERLANDS

Geen correcte 3D weergave

x Controleer of de HDMI bron is ingesteld om 3D weer te geven en/ of dat deze op

automatisch staat.

x Zowel de HDMI bron als uw HD scherm moet dezelfde 3D formaten

ondersteunen.

x Controleer of 3D correct wordt weergegeven door de HDMI bron direct op het HD

scherm aan te sluiten met een HDMI kabel.

Heeft u vragen die hierboven niet beantwoord worden? Kijk dan op www.marmitek.com

7. TECHNISCHE GEGEVENS

Aansluitingen

HDMI ingang 4 x HDMI (19-pin female)
HDMI uitgang 1 x HDMI (19-pin female)
HDMI kabel lengte maximaal 15 meter
Digitale audio uitgang 1x Toslink (optisch)
Analoge audio uitgang 1x Stereo 3.5mm

Video

Ondersteunde resoluties 480p, 576p, 720p, 1080i, 1080p en 4k2k@24/30
HDMI standards HDCP, CEC, ARC, EDID, DVI, all 3D formats, Deep

Color (36bit), x.v.Color
Video Bandbreedte 10.2 Gbps
Clock frequentie 300 MHZ

Audio

HDMI audio DTS-HD Master Audio, Dolby TrueHD, LPCM 7.1, DTS,

Dolby-AC3 and 2.0CH
Digitale audio uitgang DTS, Dolby-AC3 and 2.0CH
Analoge audio uitgang 2.0CH

Behuizing Switcher

Afmeting (H x B x D) 82 x 190 x 26mm
Gewicht 430 g

Omgeving

Omgevingstemperatuur +0 to +70° C
Omgevingsvochtigheid 10% tot 85%

Voeding

Externe voedingsadapter 100-240VAC @50-60Hz, 5VDC @ 1A

Specificaties kunnen wijzigen zonder voorafgaande melding hiervan.

© MARMITEK

38

DECLARATION OF CONFORMITY

Bij deze verklaart Marmitek BV, dat deze Connect 421 UHD™ voldoet aan de essentiële eisen

en aan de overige relevante bepalingen van Richtlijnen:

Richtlijn 2004/108/EG van het Europees Parlement en de Raad van 15 december 2004 betreffende

de onderlinge aanpassing van de wetgevingen van de lidstaten inzake elektromagnetische

compatibiliteit

Richtlijn 2006/95/EG van het Europees Parlement en de Raad van 12 december 2006 betreffende

de onderlinge aanpassing van de wettelijke voorschriften der lidstaten inzake elektrisch materiaal

bestemd voor gebruik binnen bepaalde spanningsgrenzen

Richtlijn 2011/65/EU van het Europees Parlement en de Raad van 8 juni 2011 betreffende
beperking van het gebruik van bepaalde gevaarlijke stoffen in elektrische en elektronische

apparatuur

Verordening (EG) Nr. 278/2009 van de Commissie van 6 april 2009 houdende tenuitvoerlegging

van Richtlijn 2005/32/EG van het Europees Parlement en de Raad, wat betreft voorschriften inzake

ecologisch ontwerp voor het elektrisch opgenomen vermogen van externe stroomvoorzieningen in

niet-belaste toestand en de gemiddelde actieve efficiëntie van externe stroomvoorzieningen

MARMITEK BV - P.O. BOX 4257 - 5604 EG EINDHOVEN – THE NETHERLANDS

Milieu-informatie voor klanten in de Europese Unie

De Europese Richtlijn 2002/96/EC schrijft voor dat apparatuur die is voorzien van dit
symbool op het product of de verpakking, niet mag worden ingezameld met niet­gescheiden huishoudelijk afval. Dit symbool geeft aan dat het product apart moet
worden ingezameld. U bent zelf verantwoordelijk voor de vernietiging van deze en

andere elektrische en elektronische apparatuur via de daarvoor door de landelijke of
plaatselijke overheid aangewezen inzamelingskanalen. De juiste vernietiging en recycling van deze
apparatuur voorkomt mogelijke negatieve gevolgen voor het milieu en de gezondheid. Voor meer
informatie over het vernietigen van uw oude apparatuur neemt u contact op met de plaatselijke
autoriteiten of afvalverwerkingdienst, of met de winkel waar u het product hebt aangeschaft.

AUTEURSRECHTEN
Marmitek is een handelsmerk van Pattitude BV.
Connect 421 UHD™ is een handelsmerk van Marmitek BV. Alle rechten voorbehouden.
Deze handleiding is met uiterste zorg samengesteld. Marmitek aanvaardt geen aansprakelijkheid
voor druk- of typefouten. Auteursrechten en alle andere eigendomsrechten op de inhoud (inclusief
maar niet beperkt tot model nummers, software, audio, video, tekst en foto's) berust bij Marmitek
BV. Elk gebruik van de inhoud, maar zonder beperking, distributie, reproductie, wijziging,
openbaarmaking of verzending zonder de voorafgaande schriftelijke toestemming van Marmitek is
strikt verboden. Alle auteursrechten en andere eigendomsrechten dienen te worden behouden op
alle reproducties.
Andere in deze handleiding genoemde bedrijfs- of productnamen kunnen handelsmerken van de
desbetreffende bedrijven zijn. Producten van andere fabrikanten worden alleen genoemd ter
informatie. Dit betekent niet dat deze producten door Marmitek worden aanbevolen of door
Marmitek zijn goedgekeurd. Marmitek aanvaardt geen enkele aansprakelijkheid met betrekking tot
de betrouwbaarheid van deze producten.

CONNECT 421 UHD™

39

NEDERLANDS
