• To prevent short circuits, this product should only be used inside and only in dry spaces.
Do not expose the components to rain or moisture. Do not use the product close to a
bath, swimming pool etc.
• Do not expose the components of your systems to extremely high temperatures or bright
light sources.
• In case of improper usage or if you have altered and repaired the product yourself, all
guarantees expire. Marmitek does not accept responsibility in the case of improper usage
of the product or when the product is used for purposes other than specified. Marmitek
does not accept responsibility for additional damage other than covered by the legal
product responsibility.
• This product is not a toy. Keep out of reach of children.
• Do not open the product (battery panel excepted): the device may contain live parts. The
product should only be repaired or serviced by a qualified expert.
• Keep batteries out of the reach of children. Dispose of batteries as chemical waste. Never
use old and new batteries or different types of batteries together. Remove the batteries
when you are not using the system for a longer period of time. Check the polarity (+/-)
of the batteries when inserting them in the product. Wrong positioning can cause an
explosion.
• Only connect the adapter to the mains after checking whether the mains voltage is
the same as the values on the identification tags. Never connect an adapter when it is
damaged. In that case, contact your supplier.
Introduction
Thank you for buying this Marmitek Connect 236. Marmitek products are made with care and
are of a high quality. Please read this user manual carefully and follow all the instructions.

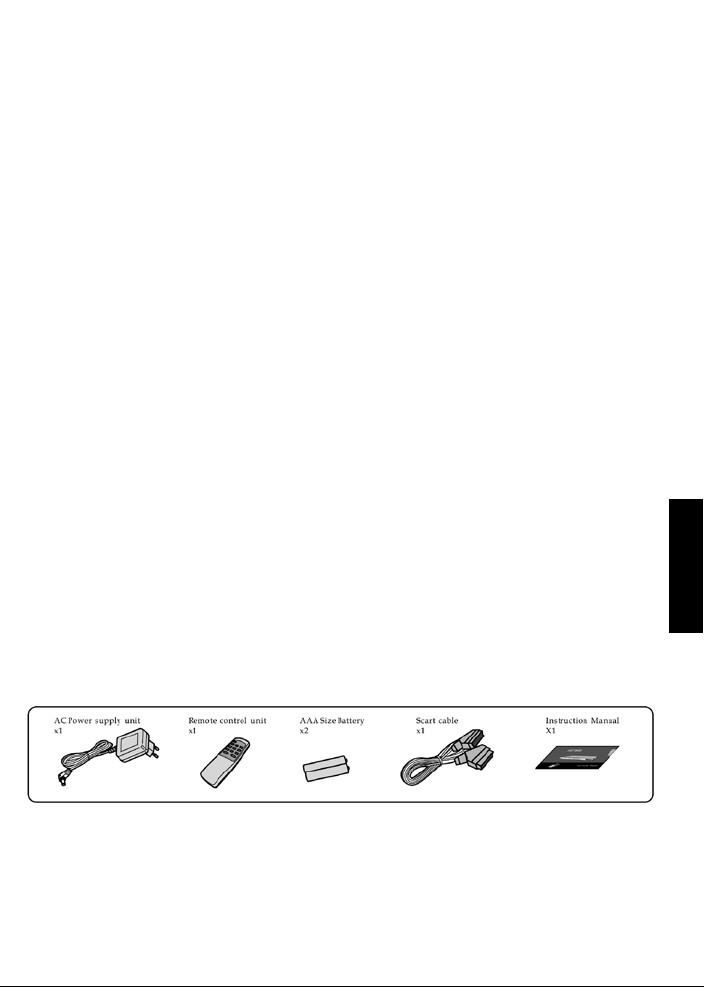

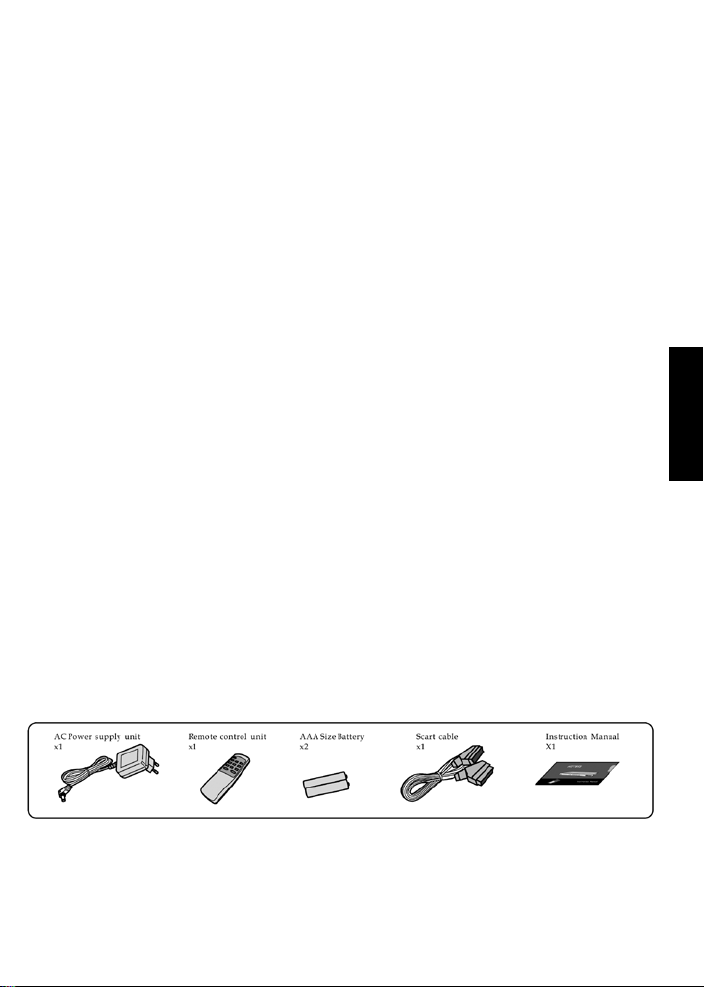

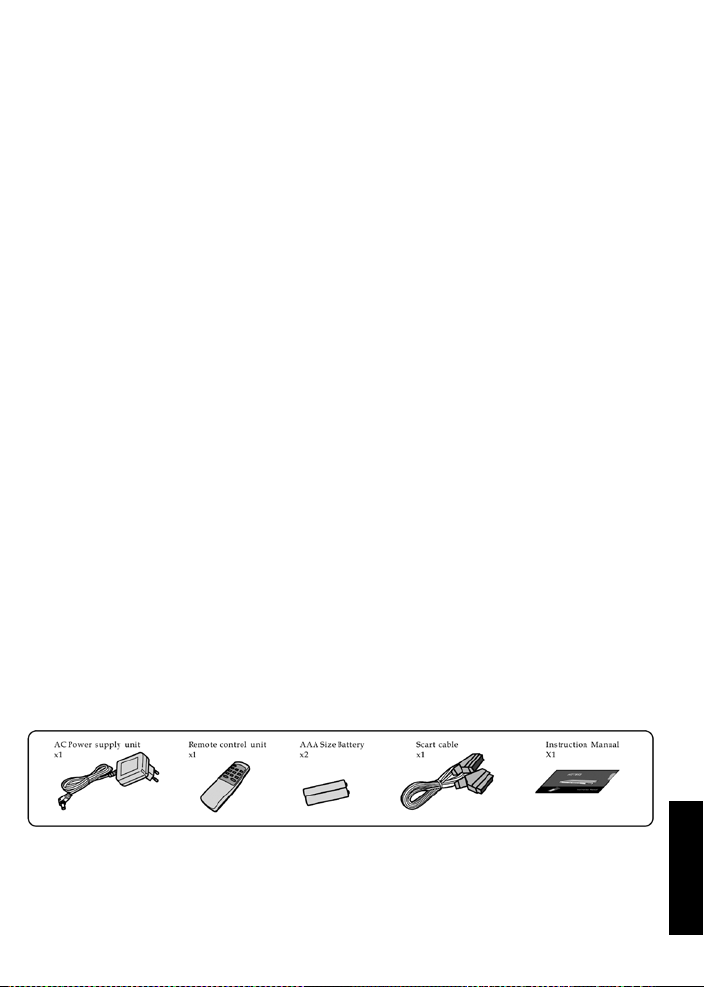

Accessories
After unpacking the carton, make sure that, next to the Scart switcher, all of the following
accessories are supplied.
ENGLISH
3CONNECT 236™

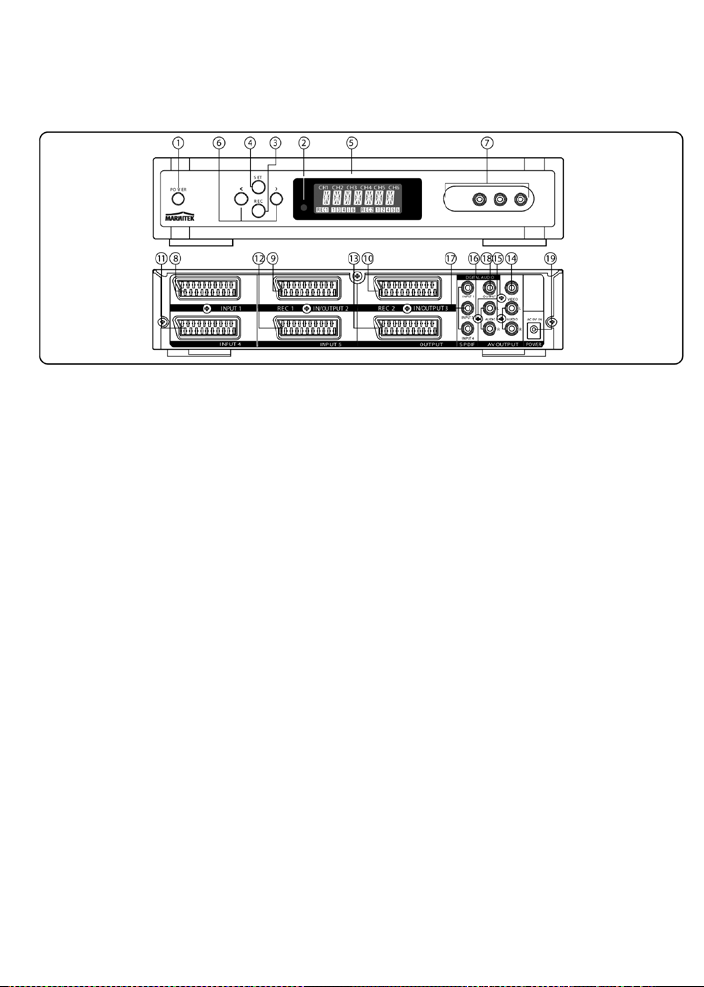

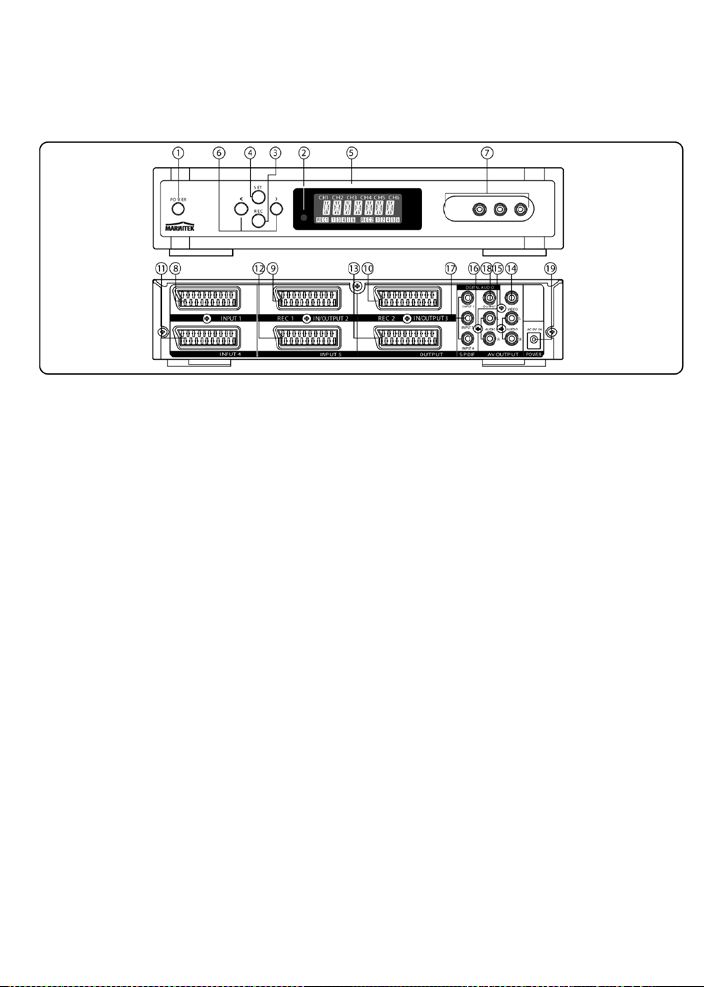

Front View and Back View
The Connect 236 has a total of six Input Channels. Input 6 is located on the front panel and
input 1 to 5 are located on the back panel.
1. Power switch button
To turn the Scart switcher on and off;
2. Remote Control Sensor
To receive the wireless remote control signals;
3. REC button
To change the RECORD function;
4. SET button
To confirm when changing your settings;
5. LCD Display
To display the Scart switcher status;
6. </> button
To change the input 1-6 (or program your settings)
7. Input 6 (External video input jacks)
To connect the device’s Video and Audio jack to the Scart switcher;
8. Scart Input 1
To connect the device’s Scart jack to the Scart switcher;
9. Scart Input/Output 2
To connect the device’s Scart jack to the Scart switcher;
10. Scart Input/Output 3
To connect the device’s Scart jack to the Scart switcher;
11. Scart Input 4
To connect the device’s Scart jack to the Scart switcher;
12. Scart Input 5
To connect the device’s Scart jack to the Scart switcher;
13. Scart Output
To connect the device’s Scart jack to the Scart switcher;
14. Video Output
To connect the device’s Video jacks to the Scart switcher;
15. Audio Output 1
To connect the device’s Audio jack to the Scart switcher.
16. Audio Output 2
To connect the device’s Audio jack to the Scart switcher.
17. Coaxial 1,3,4 Input (Digital Audio)
To connect the device’s Coaxial jack to the Scart switcher;
18. Coaxial Output(Digital Audio)
To connect the device’s Coaxial jack to the Scart switcher;
19. Power
To connect the AC Power adapter to the Scart switcher.
Name and Functions
LCD display and Remote Control

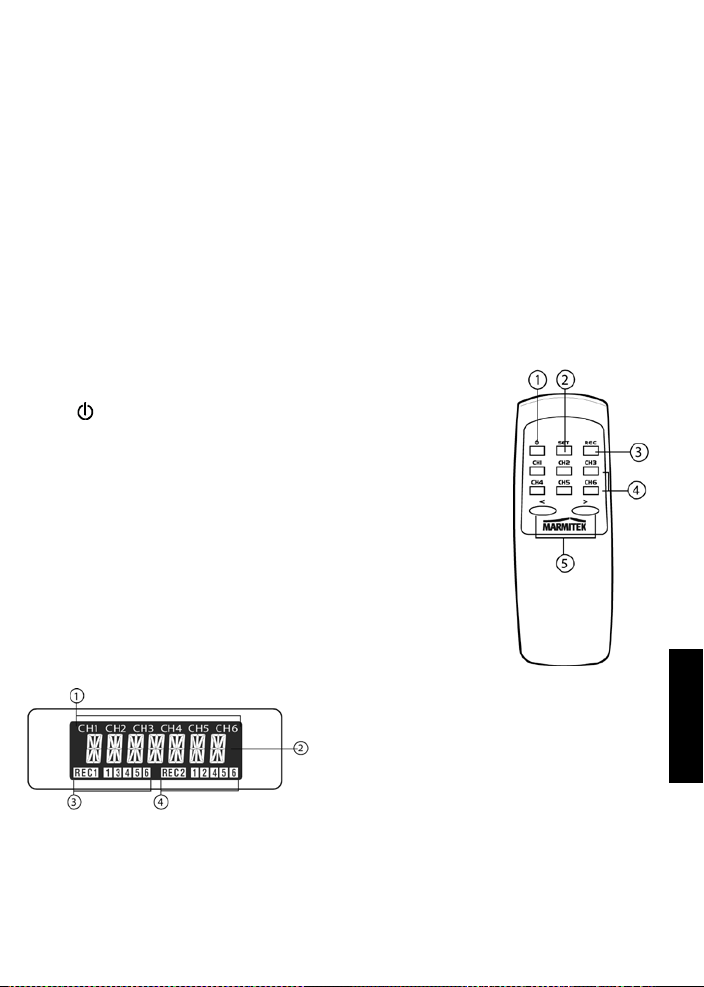

You can select each Input Channel by using the numerical button
on the Remote Control.
The ” ” button is located on the Remote Control, which allows
the Connect 236 to be switched on and off.
1. Power switch button
To turn the Scart switcher on and off.
2. SET button
To confirm when using the NAME and REC function
3. REC button
To change the REC function;
4. CH1-CH6 button
To select the CH1-CH6 directly
5. < / > buttons
To change between Input 1 to 6
ENGLISH

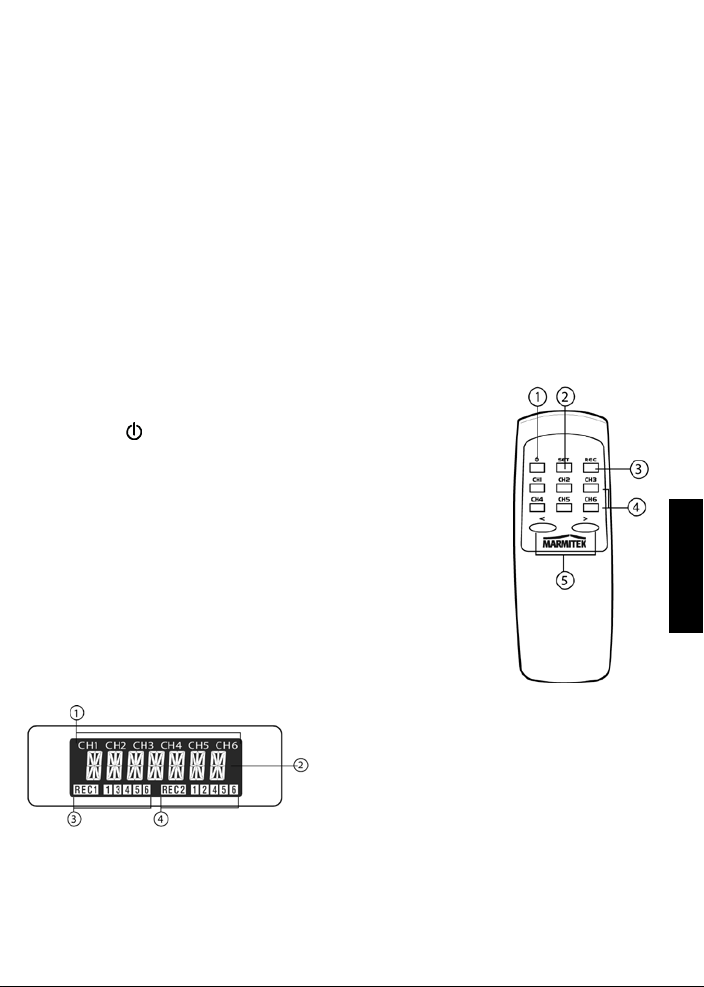

1. CH1-CH6 input indicator
2. Multi display, showing you the name of the device selected
3. REC 1 status
4. REC 2 status
5CONNECT 236™

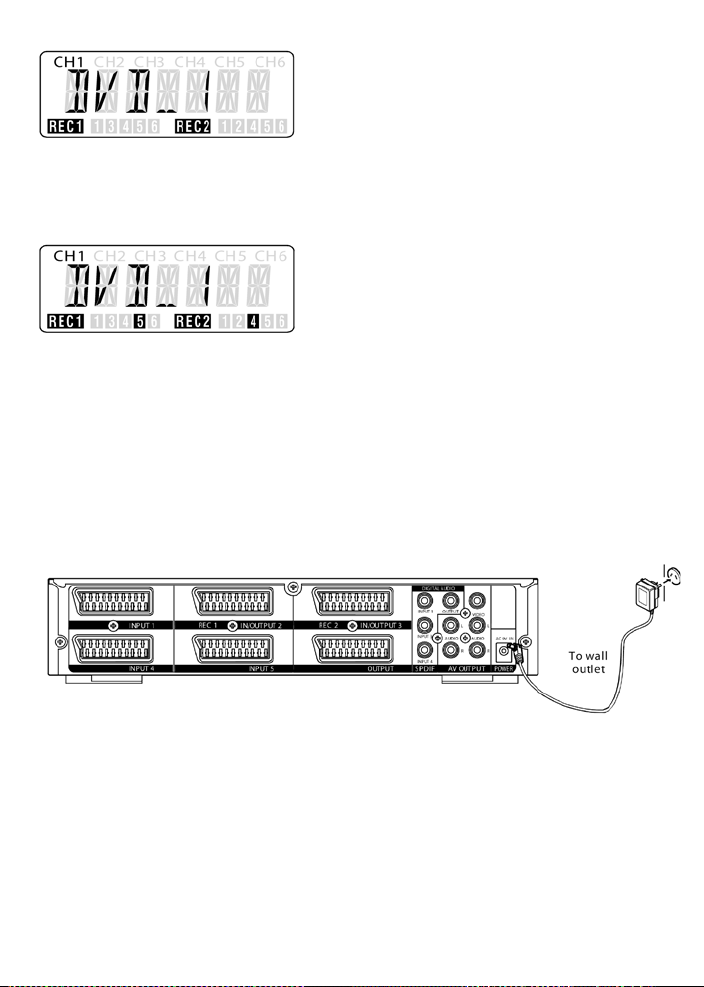

Channel 1
Device name is DVD Player
REC 1 (Ch2) Locking with Ch5
REC 2 (Ch3) Locking with Ch4
Currently watching the Channel 1
Setup Instructions

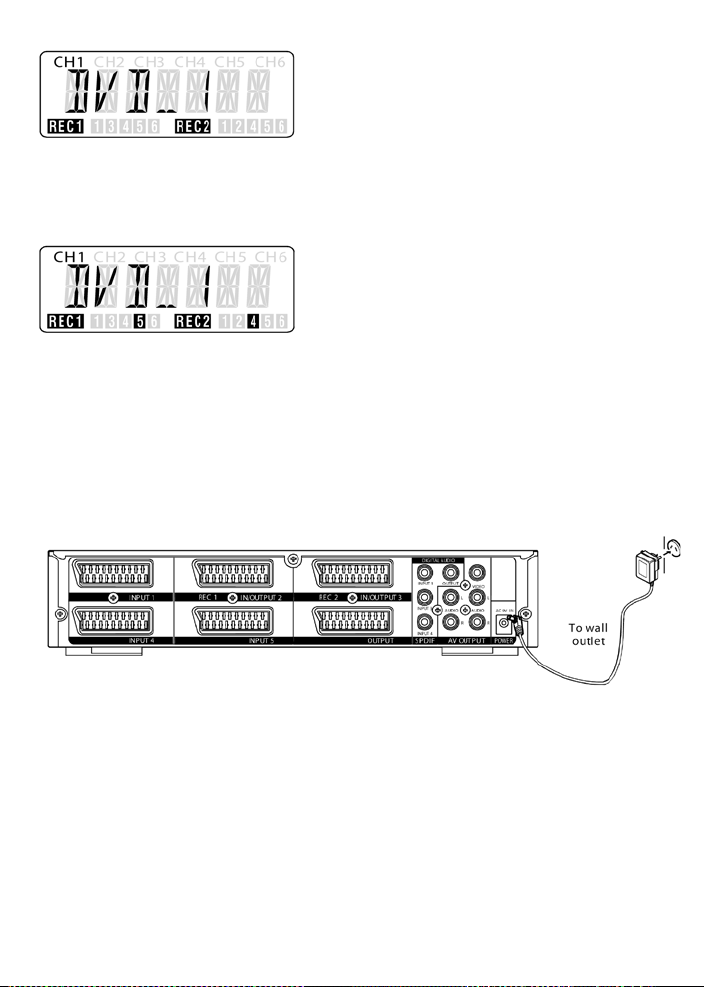

Connecting the AC Power adapter
Make connections as shown in the diagram below.
Connecting the AC Power adapter
1. Connect the AC Power adapter plug to the AC9V IN located on the rear panel of the
Connect 236.
2. Connect the AC Power adapter into a suitable wall outlet.
IMPORTANT: The AC Power adapter must be the correct type. Do not use an AC Power
adapter other than the type indicated.
1. Open the battery cover
Push and slide the battery cover open.
2. Insert the battery
Insert two AAA size batteries, observe the correct polarity.
3. Closing the cover
Close the battery cover until a click is heard.
System connections
Note:
1. To prevent any possible problems, always disconnect the power plug or switch Off the
POWER button of the Connect 236 before connecting or disconnecting the cables.
2. When connecting the cables, always insert the pin plugs correctly into the connecting
jacks. Insufficient insertion may result in no-sound problems or generation of noise.

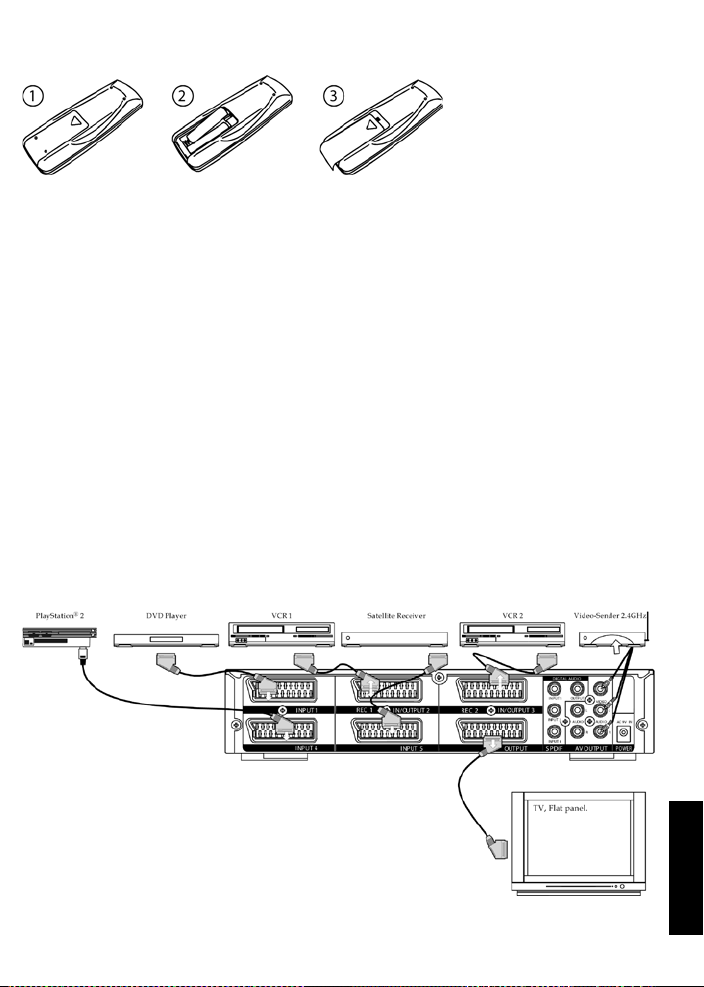

Connecting through a Scart, Composite video and Audio
Make connections as the diagram shown below. When connecting the related devices, refer
to the related instruction manual.
ENGLISH
7CONNECT 236™
Connecting directly to a TV
1. Plug the Scart cable into the corresponding input on your TV.
2. Plug the other end of Scart cable into the Connect 236 Scart output.
3. Plug your DVD Player, VCR, Satellite Receiver and Game Console, etc. into any of 5 Scart
inputs on the back of the scart switcher.
INPUT
OUTPUT
SCART (RGB)
SCART (COMPOSIT E VIDEO)
COMPOSITE VIDEO (Ch6)
SCART
(RGB)
YESYESYES
NOYESYES
NOYESYES
SCART (COMPOSIT E VIDEO)
COMPOSITE
VIDEO
QUICK START

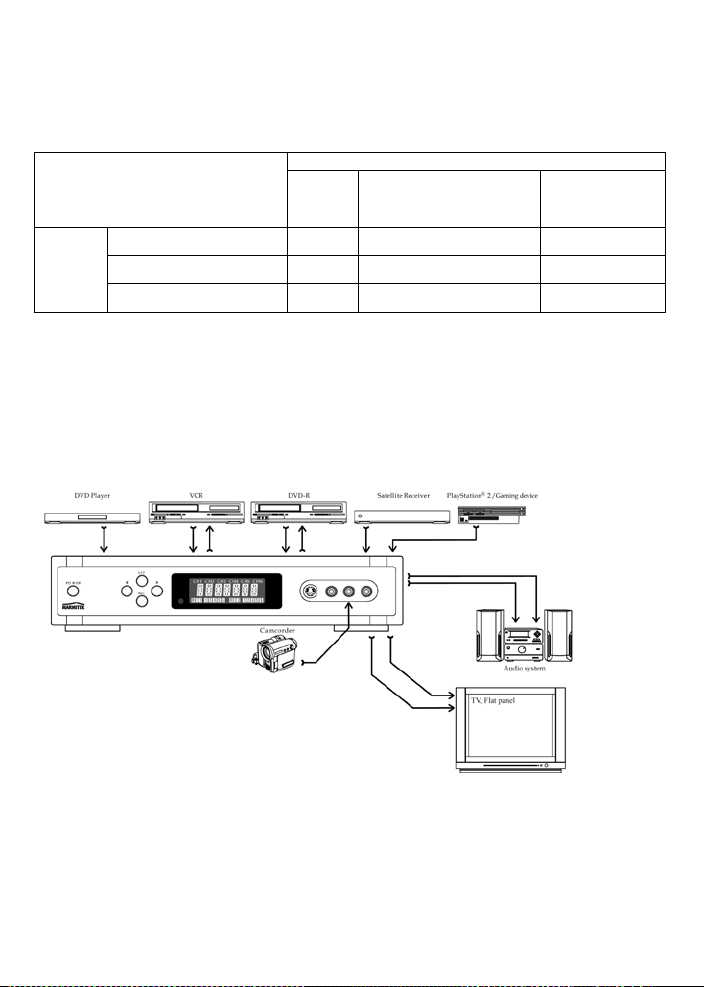

Example of a typical setup
The Connect 236 has been designed to connect up to six separate AV devices and output
their Audio/Video signal on the TV / Hi-Fi. Each device can be selected independently of each
other. Once a device has been connected, there is no need to remove any of the cables when
selecting an input.
1. Press the Power button to On
The back light of the LCD will fade in and the Connect 236 Scart switcher enters the
operation mode.
Press the button again and the back light of the LCD will fade out and the Connect 236
A small amount of the power is retained to support the memory and remote control sensor
function when the POWER is switched off. This is known as the standby mode. POWER may
be switched On/Off by the Remote Control.
Note: The above device connections are for reference only. Any suitable devices may be
connected to the Input Channels.

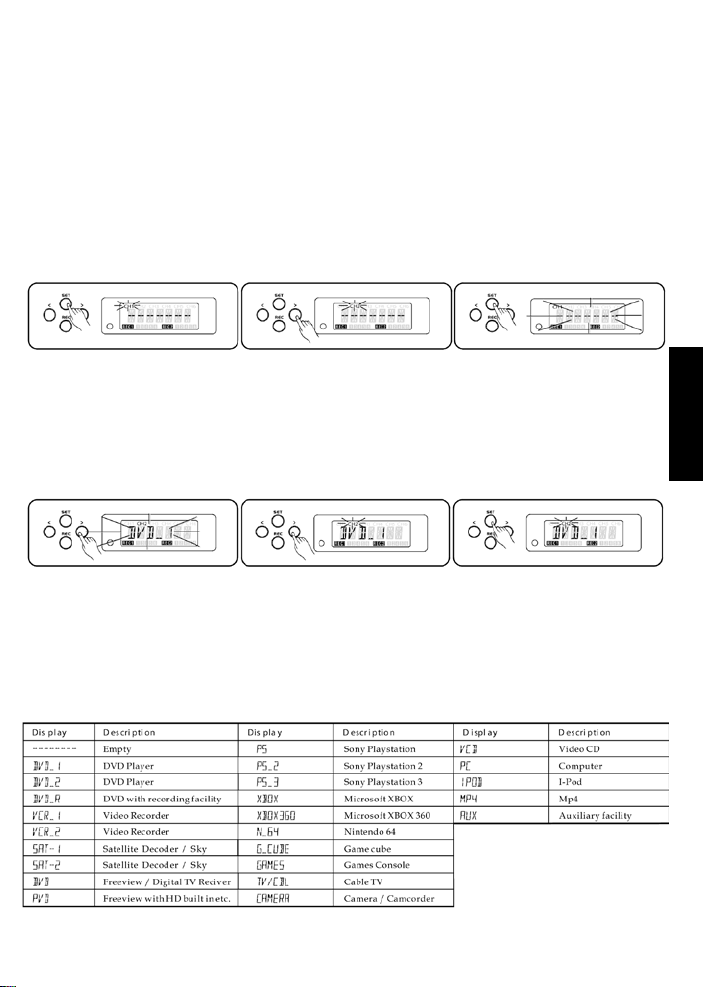

Programming the input channel
For easy identification of the AV device connected to the Connect 236, it is possible to name
each of the six inputs on the Input Channel Display.

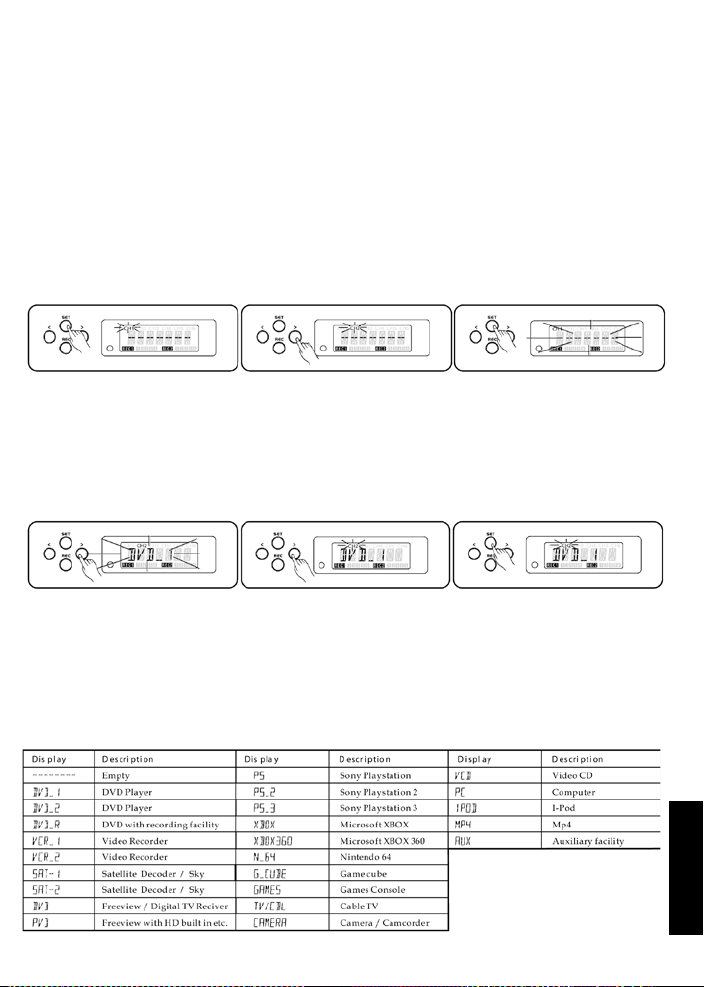

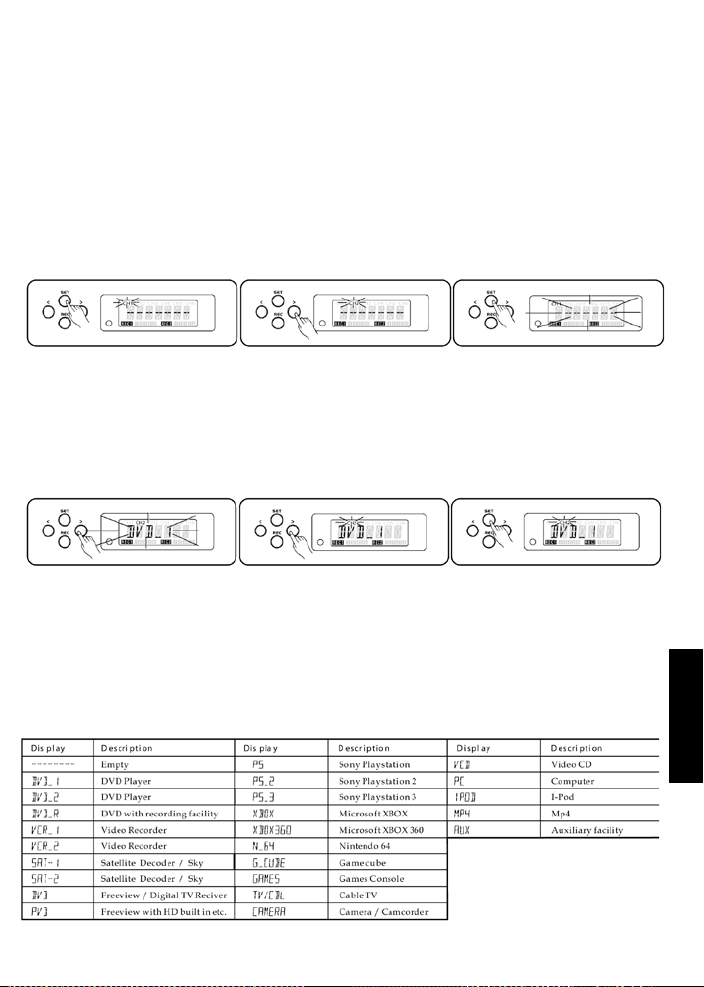

Press and hold the “SET” button for 2 seconds, the “CH1” on the LCD will begin to flash.
Press the “<” or “>” button to select the desired Input channel (1-6).
Press the “SET” button, the “------”will be flashing.
Press the “<” or “>” button, the LCD will show the first available name: “DVD_1”.
Press “<” or “>” button to cycle through all the available names. When the desired name is
displayed press the “SET” button. The name will be stored.
ENGLISH

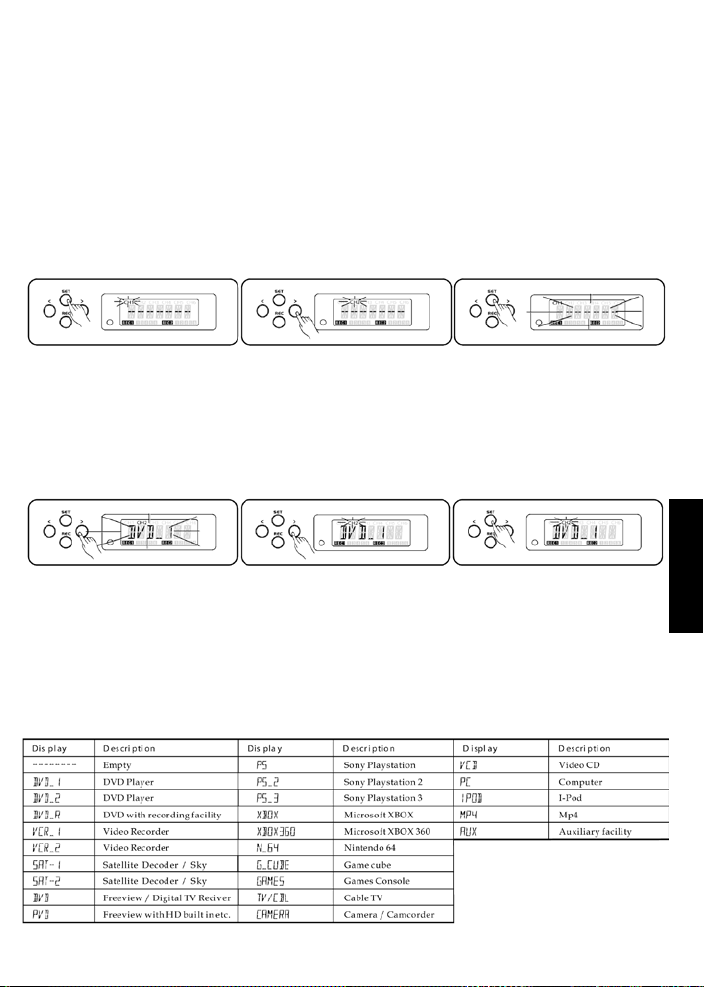

Available names:
9CONNECT 236™
Note:
1. Repeat the procedure above each time you wish to rename.
2. During the setting, the mode will return to the previous stage if there is no input for 10 sec.
3. If you want to clear the names on the Connect 236, press and hold “<” and “>” on the
Connect 236 for 5 seconds, and all the programmed names will be cleared.
4. You can also use the Remote Control for renaming.
Before setting the record function
Multi-function A/V switching is possible with 5 input terminals and 2 input/output terminals
enabling:
- locking function prevents switching over the device erroneously during recording.
- the recording of one signal on two different recorders at the same time.
- the recording of two different signals on two different recorders at the same time.
Recording Set Up.
1. Channel 2 and Channel 3 are assigned for RECORD. Connect your record device to
Channel 2/3.
2. You can define the name of your RECORD Device, refer to “Programming the input
channel” for how to assign the device name.

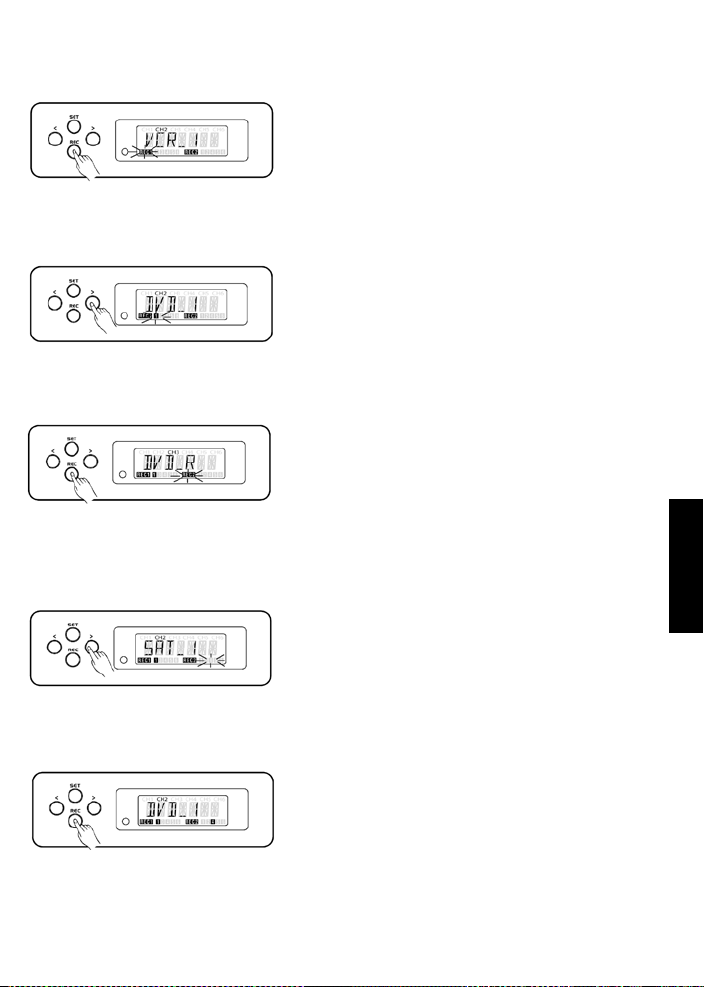

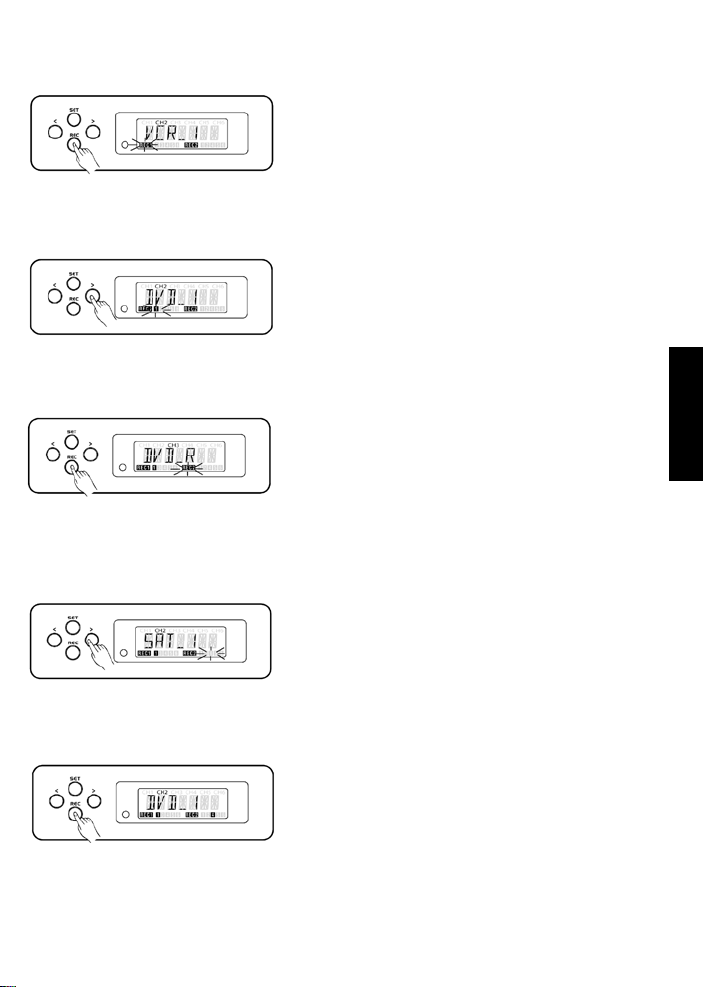

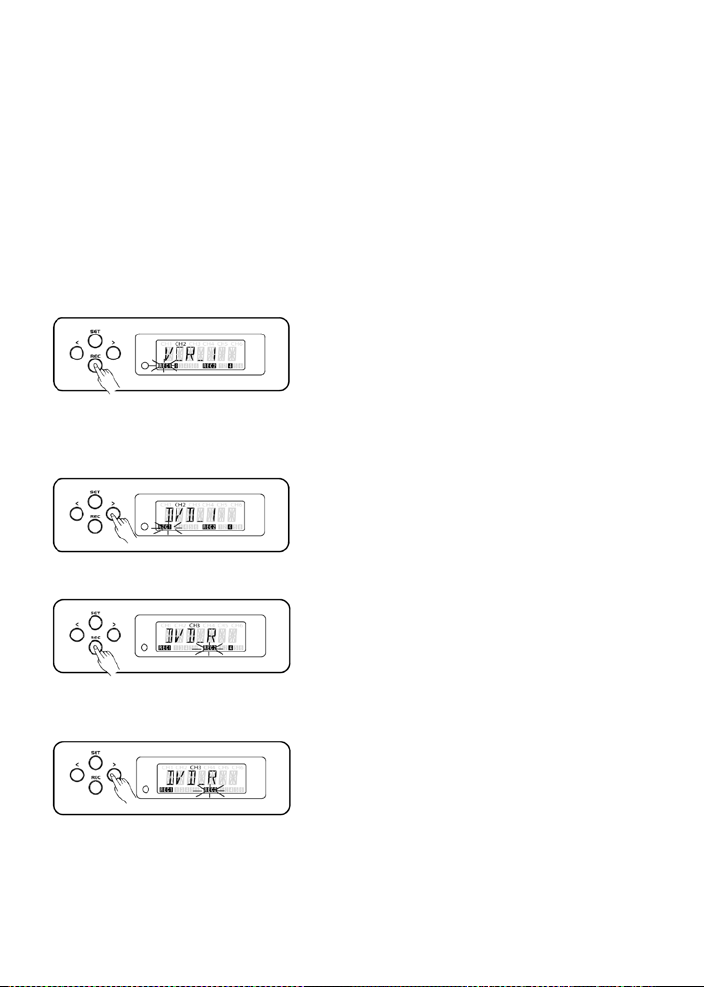

Press and hold the “REC” button 2 sec, and the “REC 1” symbol will flash, the record device
name is shown in the LCD if you have assigned one: example: CH2=VCR_1
Press the “<” or “>” button to select the channel for the input source signal, the device name
is shown in the LCD if you have assigned one; example: CH1= DVD_1
Press the “REC” button to confirm the source channel and finish the setting for “REC1”.
The “REC 2” symbol will flash, the record device name is shown in the LCD if you assigned
one; example: CH3 = DVD_R
ENGLISH
Press the “<” or “>” button to select the channel for the input source signal, the device name
is shown in the LCD if you assigned one; example: CH4=SAT_1
Pressing the “REC” button will confirm the source channel and finish setting up for “REC 2”
11CONNECT 236™
Note:
1. During the setting, the mode will return to the previous stage if there is no input for 10 sec.
2. Unplugging the AC Power adapter, will clear all of the REC settings.
3. In REC mode, the “<”/ “>” buttons still will change the channel.
4. You can also use the Remote Control for changing the channel.
5. You can’t select channel 2 for REC 1
6. You can’t select channel 3 for REC 2
How to clear the record function
Clear the REC function as below:
Press and hold the “REC” button 2 sec, the “REC 1” symbol will flash, the record device name
is shown in the LCD if you assigned one example: CH2=VCR_1
Press the “<” or “>” button to select channel “CH2” for “REC 1”.
Press the “REC” button. The “REC 2” symbol will flash, the record device name is shown in
the LCD if you assigned one. Example: CH3=DVD_R
Press the “<” or “>” button to select channel “CH3” for “REC 2”.
Press the “REC” button, the Control 236 will return to the operation mode.
Note:
1. During the setting, the mode will return to the previous stage if there is no input for 10 sec.
2. Unplugging the AC Power adapter will clear the REC settings.
3. In REC mode, the “<”/ “>” buttons still will change the channel.
4. You can also use the Remote Control for changing the channel.
FREQUENTLY ASKED QUESTIONS
No picture
Check to verify that;
- your Scart Cable is properly connected to your system and the Connect 236.
- your Scart Cable is properly plugged into your TV from the Connect 236 Output.
- you have selected the correct input channel.
- your TV is on the appropriate video input.
- your TV and Connect 236 are turned on.
No sound
- Check the connecting cables.
- Check the volume setting of the TV.
- Check whether the audio signal is transmitted by the cable used (S-VIDEO cables or
partially pinned Scart cables do not transmit audio).
- Check to verify that your TV and system are turned on.
The image is very grainy/there is background interference
- Switch off equipment which is not being used. Sometimes equipment transmits a very
strong signal, which can cause interference.
- Check the quality of the cables used.
ENGLISH
13CONNEC T 236™
TECHNICAL DATA
General
Power requirements: AC 9V 500mA
Power consumption: 2W
Dimensions: 285mm X 260 mm X 55 mm
Mass: 2Kg
Inputs/Outputs
Inputs on the front: Ch6= 1 x RCA Video, 2 x RCA Audio (L+R)
Inputs on the back: CH1-5 = 5 x Scart, 3 x Coaxial RCA audio
Outputs on the back: OUTPUT, CH2, CH3 = 3 x Scart, 1 x RCA Video, 4 x RCA
Audio (2 x L+R), 1 x RCA Coaxial audio
Product modifications may take place without prior notice

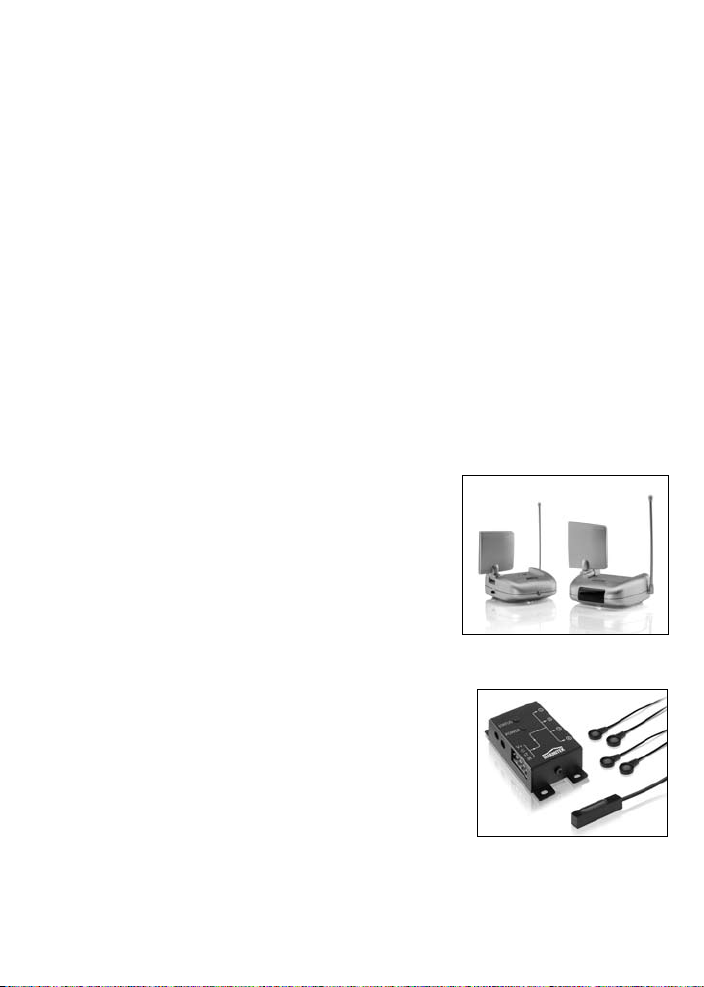

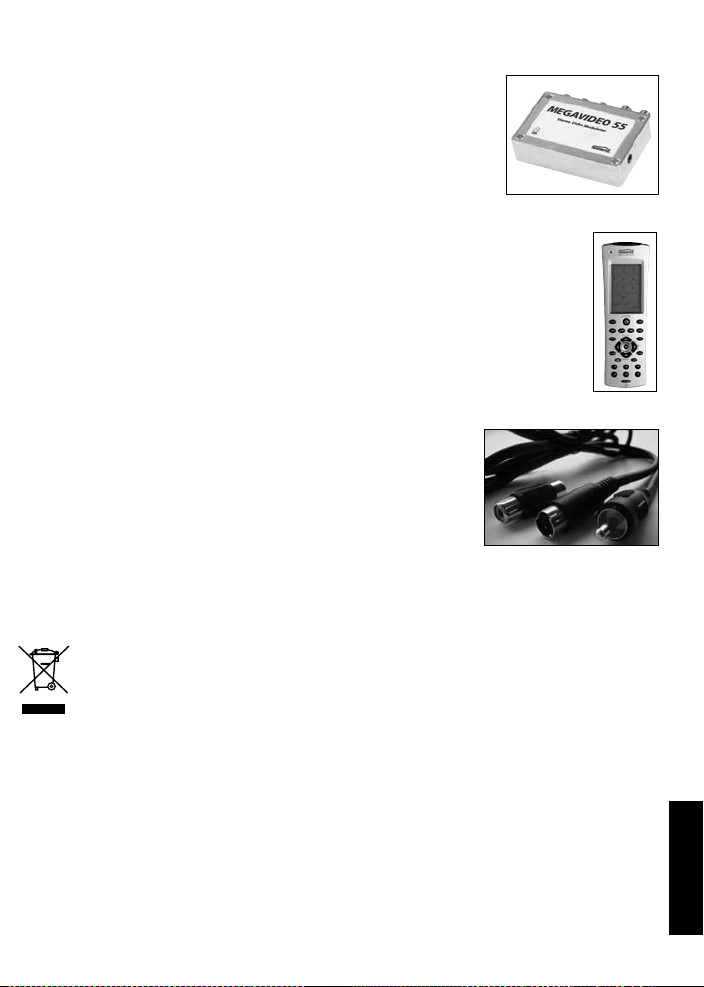

ALSO AVAILABLE

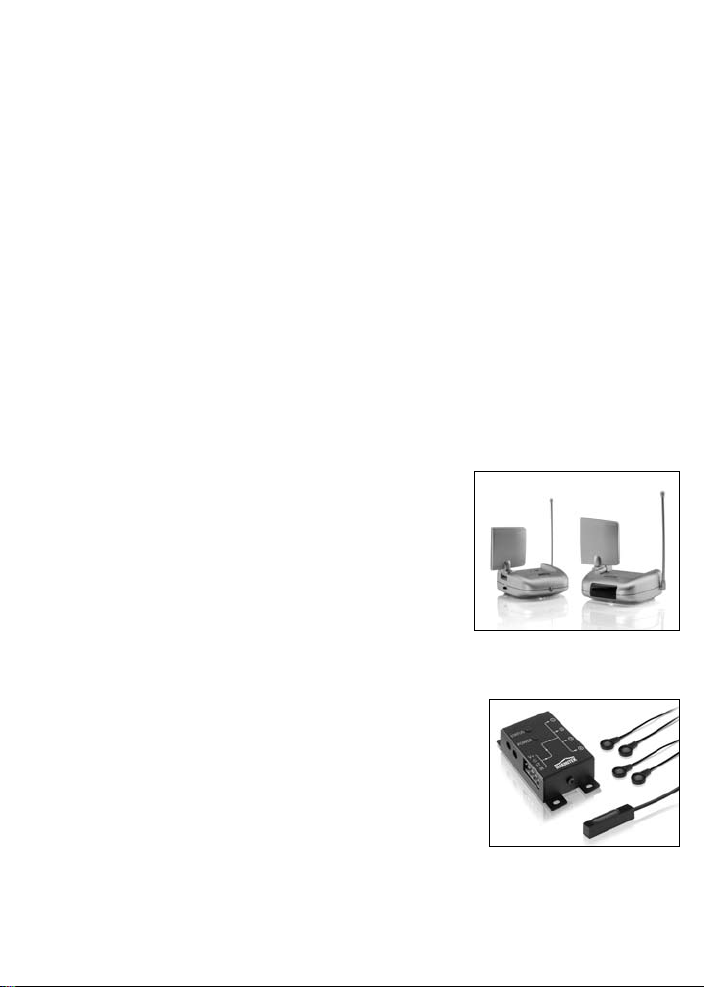

1. Wireless audio and video
You can connect a product from the Marmitek GigaVideo
series to the OUTPUT or REC1/REC2 connection of the
Connect 236 to transmit the audio and video signal wirelessly
throughout the entire house. This means you can also
transmit the signal to a TV in another room and watch the
signals from every device connected to the Connect 236.
The built-in infrared return channel of the GigaVideo series
also means you can control the equipment and the Connect 236 remotely, even through
walls and ceilings!
2. Control your Connect 236 and A/V equipment that
is out of sight.
Marmitek offers a range of products to control your equipment
in a closed cabinet or from a different room, both wired and
wireless.
For these so called infrared extensions, more information can
be found at: www.marmitek.com.
3. Audio and video via the coax
The Marmitek MegaVideo products give you the possibility to
add the OUTPUT or REC1/REC2 signal of your Connect 236 as
an extra channel to your coax cable. You can watch the signal of
every device connected everywhere in the house where there is
a coax connection. The built-in infrared return channel of model
Megavideo55 also means you can control the equipment and the Connect 236 remotely,
even through walls and ceilings!
4. No extra remote control
When wanting to control your devices from multiple places or wanting to use
only one remote control for all devices, you can use the Marmitek EasyControl
6, 8 or the Marmitek EasyTouch 35 to learn the commands of your Connect
236 remote control. These remote controls replace almost all the controls you
now use.
5. S-video to composite video adapter
If the Out connections of devices connected (e.g. a laptop) do
not correspond with the In connections of your Connect 236, in
many cases the Marmitek S-video to Composite Video Adapter
can be used.
For the SCART INPUT/OUTPUT connectors, many different
SCART converters can be obtained.
More information can be found on our web site: www.marmitek.com
Environmental Information for Customers in the European Union
European Directive 2002/96/EC requires that the equipment bearing this symbol on the product and/or its
packaging must not be disposed of with unsorted municipal waste. The symbol indicates that this product
should be disposed of separately from regular household waste streams. It is your responsibility to dispose
of this and other electric and elec tronic equipment via designated collec tion facilities appointed by the government or
local authorities. Correct disposal and recycling will help prevent potential negative consequences to the environment
and human health. For more detailed information about the disposal of your old equipment, please contact your local
authorities, was te disposal ser vice, or the shop where you purchased the product.
• Um Kurzschluss vorzubeugen, dieses Produkt bitte ausschließlich innerhalb des Hauses
und nur in trockenen Räumen nutzen. Setzen Sie die Komponenten nicht Regen oder
Feuchtigkeit aus. Nicht neben oder nahe eines Bades, Schwimmbades usw. verwenden.
• Setzen Sie die Komponente Ihres Systems nicht extrem hohen Temperaturen oder starken
Lichtquellen aus.
• Bei einer zweckwidrigen Verwendung, selbst angebrachten Veränderungen oder selbst
ausgeführten Reparaturen verfallen alle Garantiebestimmungen. Marmitek übernimmt
bei einer falschen Verwendung des Produkts oder bei einer anderen Verwendung des
Produktes als für den vorgesehenen Zweck keinerlei Produkthaftung. Marmitek übernimmt
für Folgeschäden keine andere Haftung als die gesetzliche Produkthaftung.
• Dieses Produkt ist kein Spielzeug. Außer Reichweite von Kindern halten.
• Das Produkt niemals öffnen (ausgen. des Batteriefachs): Das Gerät kann Teile enthalten,
worauf lebensgefährliche Stromspannung steht. Überlassen Sie Reparaturen oder
Wartung nur Fachleuten.
• Halten Sie die Batterien außerhalb der Reichweite von Kindern. Liefern Sie die Batterien als
chemischen Kleinabfall ein. Verwenden Sie niemals alte und neue oder unterschiedliche
Typen von Batterien durcheinander. Wenn Sie das System längere Zeit nicht benutzen,
entfernen Sie die Batterien. Achten Sie beim Einlegen der Batterien auf die Polarität (+ / -):
Ein falsches Einlegen kann zu Explosionsgefahr führen.
• Schließen Sie den Netzadapter erst dann an das Stromnetz an, nachdem Sie überprüft
haben, ob die Netzspannung mit dem auf dem Typenschild angegeben Wert übereinstimmt.
Schließen Sie niemals einen Netzadapter an, wenn diese beschädigt sind. In diesem Fall
nehmen Sie Kontakt mit Ihrem Lieferanten auf.
Einführung
Herzlichen Dank, dass Sie sich für diesen Marmitek Connect 236 entschieden haben.
Marmitek Produkte werden mit großer Sorgfalt hergestellt und sind von hoher Qualität. Bitte
lesen Sie diese Gebrauchsanleitung sorgfältig durch und befolgen Sie alle Anweisungen.
DEUTSCH
Zubehör
Prüfen Sie den Verpackungsinhalt neben dem Scart Switcher auch auf alle nachfolgenden
Zubehörteile.
17CONNECT 236™
Vorder- und Rückansicht
Der Connect 236 besitzt sechs Eingabekanäle. Eingang 6 befindet sich an der Frontseite und
Eingang 1 bis 5 an der Rückseite.
1. Netzschaltertaste
Hiermit schalten Sie die Einheit aus oder ein;
2. Fernbedienungssensor
Mit diesem Sensor empfängt die Fernbedienung drahtlos Signale;
3. REC Taste
Um zur RECORD (Aufzeigen) Funktion zu wechseln;
4. SET Taste
Bestätigungstaste, nachdem Sie Ihre Einstellung verändert haben;
5. LCD Display
Gibt den Status der Einheit wieder;
6. </> Taste
Um die Eingabe 1-6 zu verändern (oder Ihre Einstellungen zu programmieren)
7. Eingang 6 (Externe Videoeingangbuchsen)
Verbinden der Videoanschlüsse der Video- und Audioanlage mit der Einheit;
8. Scart-Eingang 1
Verbinden der Videoanschlüsse des Geräts mit der Einheit;
9. Scart-Ein-/Ausgang 2
Verbinden der Videoanschlüsse des Geräts mit der Einheit;
10. Scart-Ein-/Ausgang 3
Verbinden der Videoanschlüsse des Geräts mit der Einheit;
11. Scart-Eingang 4
Verbinden der Videoanschlüsse des Geräts mit der Einheit;
12. Scart-Eingang 5
Verbinden der Videoanschlüsse des Geräts mit der Einheit;
13. Scart-Ausgang
Verbinden der Videoanschlüsse des Geräts mit der Einheit;
14. Video-Ausgang
Verbinden der Videoanschlüsse des Geräts mit der Einheit;
15. Audio-Ausgang 1
Verbinden der Audio-Anschlüsse des Geräts mit der Einheit;
16. Audio-Ausgang 2
Verbinden der Videoanschlüsse des Geräts mit der Einheit;
17. Koaxial 1,3,4 Eingang (Digital Audio)
Verbinden der Koaxialanschlusse des Geräts mit der Einheit;
18. Koaxial Ausgang (Digital Audio)
Verbinden der Koaxialanschlusse des Geräts mit der Einheit;
19. Stromversorgung
Verbinden der Netzteiladapter mit der Einheit.
Bezeichnungen und Funktionen
LCD Display und Fernbedienungseinheit
Sie können jeden Eingangskanal mithilfe der Nummerntasten der
Fernbedienung wählen.
Die “ ” Taste befindet sich auf der Fernbedienung und schaltet
den Connect 236 Ein oder Aus.
1. Netzschaltertaste
Drücken Sie die Taste um die Einheit aus- und einzuschalten;
2. SET Taste
Zur Bestätigung der NAME und REC Funktion.
3. REC Taste
Um zur RECORD (Aufzeigen) Funktion zu wechseln;
4. CH1-CH6 Taste
Direktwahl CH1-CH6
5. < / > Tasten
Um zwischen Eingang 1 bis 6 zu schalten
DEUTSCH
1. CH1-CH6 Eingangsanzeige
2. Multifunktionsdisplay, gibt den Namen und die gewählte Einrichtung wieder.
3. REC 1 Status
4. REC 2 Status
19CONNECT 236™
Kanal 1
Name des Geräts ist DVD Player.
REC 1 (Ch2) Einschalten mit Ch5
REC 2 (Ch3) Einschalten mit Ch4
Gegenwärtig ist Kanal 1 angewählt
Aufbauanleitung
Anschluss des AC Netzteiladapters
Schließen Sie die Einheit gemäß der Darstellung im nachstehenden Diagramm an.
Anschließen des AC Netzteiladapters
1. Verbinden Sie den AC Netzteiladapter mit dem AC9V IN Anschluss an der Rückseite des
Connect 236.
2. Verbinden Sie den AC Netzteiladapter mit einer geeigneten Steckdose.
ACHTUNG: Nur ein geeigneter Netzteiladapter darf verwendet werden. Verwenden Sie
keinen anderen Netzteiladapter als auf dem Typenschild angegeben.
1. Öffnen des Batteriefachs
Drücken und schieben Sie das Batteriefach auf.
2. Einlegen der Batterie
Legen Sie zwei AAA Batterien ein und achten Sie dabei auf die korrekte Polarität.
3. Das Batteriefach schließen
Schließen Sie das Fach und lassen Sie den Deckel einrasten.
Systemanforderungen
Hinweis:
1. Lösen Sie, um möglichen Problemen vorzubeugen, vor dem Anschließen oder Lösen von
Kabeln immer erst den Netzteiladapter oder drücken Sie auf die Ein/Austaste des Connect
236. .
2. Achten Sie bei dem Anschluss der Kabel immer darauf, dass die Stecker ordnungsgemäß
eingesteckt sind.
Ein inkorrekter Anschluss kann zu Tonausfall oder Lärmentwicklung führen.
Verbindung mit Scart, Composite-Video und Audio
Verbinden Sie die Einheit gemäß der Darstellung im nachstehenden Diagramm. Beachten Sie
zum Anschließen der entsprechenden Geräte die betreffende Gebrauchsanleitung.
DEUTSCH
21CONNECT 236™
Direktanschluss an einen TV
1. Verbinden Sie das SCART-Kabel mit dem entsprechenden Eingang Ihres Fernsehers.
2. Verbinden sie das andere Ende des SCART-Kabels mit dem Connect 236 SCART
Ausgang.
3. Schließen Sie Ihren DVD Player, VCR, Satellitenempfänger, Spielgerät usw. an einen der 5
SCART Eingänge an der Rückseite der Einheit an.
EINGA NG
AUSGANG
SCART (RGB)
SCART (COMPOSIT E VIDEO)
COMPOSITE VIDEO (K6)
SCART (COMPOSIT E VIDEO)
SCART
(RGB)
JAJAJA
NEINJAJA
NEINJAJA
COMPOSITE
VIDEO
SCHNELLSTART
Vorbild einer typischen Installation
Der Connect 236 wurde für den Anschluss von bis zu sechs verschiedenen AV Geräten
entwickelt, wobei das Audio/ Video Signal zum TV / zur Stereoanlage weitergeleitet wird. Jedes
Gerät kann unabhängig voneinander bedient werden. Ist ein Gerät einmal angeschlossen,
müssen für die Empfangswahl des Geräts keine Kabel mehr umgesteckt werden.
1. Schalten Sie die Einheit ein
Die LCD-Anzeige wird leuchten und die Connect 236 Einheit wird aktiviert.
Drücken Sie nochmals die Taste, so wird die Leuchtanzeige erlöschen und die Connect
236 abschalten.
2. Drücken Sie die < oder > Taste um einen Kanal anzuwählen
Im Display erscheint CH1, CH2, CH3, CH4, CH5 oder CH6.
Wenn die Einheit ausgeschaltet ist, wird ein kleiner Reststrom für die Speichereinheit und den
Fernbedienungssensor benutzt. Somit befindet sich das Gerät im so genannten StandbyModus. Sie können den Strom mit der Ein-Ausschalttaste der Fernbedienung ein- oder
ausschalten
Hinweis: Oben erwähnte Geräteverbindungen sind nur Beispiele. Sie können jedes
gewünschte Gerät mit den Eingangskanälen verbinden.
Programmieren des Eingangskanals
Zur leichten Erkennung eines an den Connect 236 angeschlossenen Geräts können Sie jedes
der sechs Geräte im Eingangskanal Display benennen.
Drücken und halten Sie die „SET“ Taste 2 Sekunden lang fest, der „CH1“ im Display leuchtet
auf.
Drücken Sie die „<“ oder „>“ Taste, um den gewünschten Kanal (1-6) zu wählen.
Drücken Sie die „SET“ Taste, „------“ wird aufleuchten.
Drücken sie die „<“ oder „>“ Taste, das Display wird den ersten, verfügbaren Namen
wiedergeben: „DVD_1“.
DEUTSCH
Drücken Sie die „<“ oder „> Taste um alle verfügbaren Namen zu durchlaufen. Wird der
richtige Name wiedergegeben, drücken Sie dann die „SET” Taste. Der Name wird nun
gespeichert.
23CONNECT 236™
Verfügbare Namen:
Hinweis:
1. Wiederholen Sie oben stehendes Verfahren, wenn Sie Geräte umbenennen möchten.
2. Nach 10 Sekunden Pause geht der Modus automatisch in das Hauptmenü zurück.
3. Wenn Sie die Namen im Connect 236 löschen möchten, drücken und halten Sie dann die
„<“ und „>“ Taste fünf Sekunden fest. Alle programmierten Namen sind nun gelöscht.
4. Sie können zur Neubenennung auch Ihre Fernbedienung nutzen.
Vor der Aufzeichnungseinstellung
Zur Multifunktion A/ V Umschaltung verfügt die Einheit über 5 Eingangsanschlüsse und 2
Eingang-/Ausgangsanschlüsse:
- Sperrfunktion verhindert versehentliche Umschaltung des Geräts während der
Aufzeichnung.
- Ein Signal wird auf zwei verschiedenen Aufnahmegeräten gleichzeitig aufgenommen.
- Zwei verschiedene Signale werden auf zwei verschiedenen Aufnahmegeräten gleichzeitig
aufgenommen.
Das Aufzeichnen.
1. Kanal 2 und Kanal 3 sind für die Aufzeichnung “RECORD“ vorgesehen. Verbinden Sie Ihr
Aufnahmegerät mit dem Eingang 2 oder 3.
2. Sie können den Namen Ihres Aufnahmegeräts definieren. Unter “Programmieren des
Eingangskanals” finden Sie, wie der Gerätename bestimmt wird.
Drücken und halten Sie die „REC“ Taste 2 Sek. lang fest. Das „REC 1“ Symbol leuchtet auf,
im Display erscheint, wenn bestimmt, der Name des Aufzeichnungsgeräts: Beispielsweise:
CH2=VCR_1
Drücken Sie die „<“ oder „>“ Taste, um den Kanal für das Eingangssignal zu bestimmen. Im
Display erscheint, wenn bestimmt, der Gerätename; beispielsweise: CH1= DVD_1
Drücken Sie die „REC“ Taste zur Bestätigung des Eingangskanals und für die Gerätewahl
von „REC1“.
Das „REC 2“ Symbol leuchtet auf, im Display erscheint, wenn bestimmt, der Name des
Aufzeichnungsgerät; beispielsweise: CH3 = DVD_R
DEUTSCH
Drücken Sie die „<“ oder „>“ Taste, um den Kanal für das Eingangssignal zu bestimmen. Im
Display erscheint, wenn bestimmt, der Gerätename; beispielsweise: CH4=SAT_1
Drücken Sie die „REC“ Taste zur Bestätigung des Eingangskanals und für die Gerätewahl
von „REC2“.
25CONNECT 236™
Hinweis:
1. Nach 10 Sekunden Nichtbetätigung geht der Modus automatisch in das Hauptmenü
zurück.
2. Wenn Sie das Netzteil lösen, werden alle REC Einstellung gelöscht werden.
3. Im REC Modus können mit den „<“/ „>“ Tasten weiterhin die Kanäle gewechselt
werden.
4. Sie können zur Kanalumschaltung auch Ihre Fernbedienung nutzen.
5. Sie können Kanal 2 nicht für REC 1 selektieren
6. Sie können Kanal 3 nicht für REC 2 selektieren
Löschen der Aufzeichnung
Löschen Sie die REC Einstellung wie folgt:
Drücken und halten Sie die „REC“ Taste 2 Sek. lang fest. Das „REC 1“ Symbol leuchtet auf,
im Display erscheint, wenn bestimmt, der Name des Aufzeichnungsgeräts. Beispielsweise:
CH2=VCR_1
Drücken Sie die „<“ oder „>“ Taste um Kanal „CH2“ für „REC 1“ zu wählen.
Drücken Sie die „REC“ Taste. Das „REC 2“ Symbol leuchtet auf, im Display erscheint, wenn
bestimmt, der Name des Aufzeichnungsgeräts. Beispielsweise: CH3=DVD_R
Drücken Sie die „<“ oder „>“ Taste um Kanal „CH3“ für „REC 2“ zu wählen.
