Modell der BR 38 / P8
88999
Page 2
2

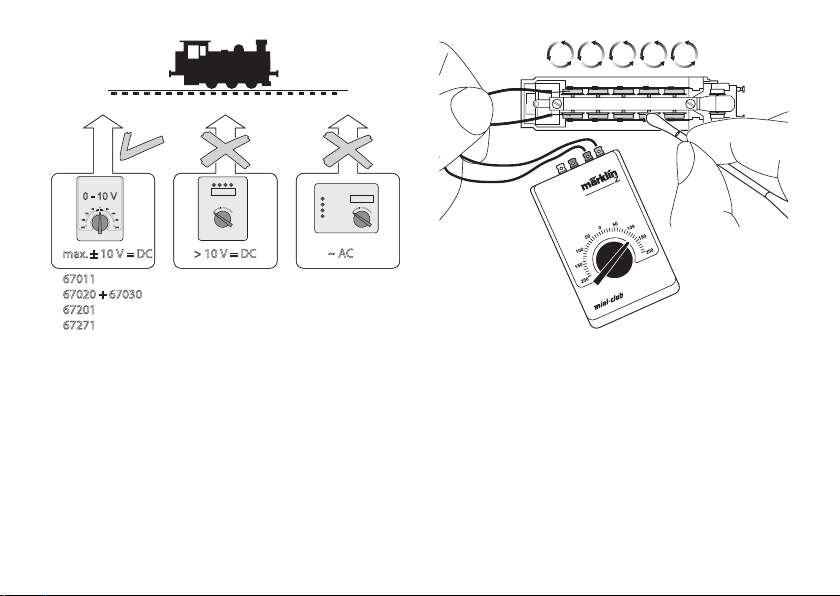

0 - 10 V
max. ± 10 V = DC
> 10 V = DC
~ AC
67011
67020 + 67030
67201
67271

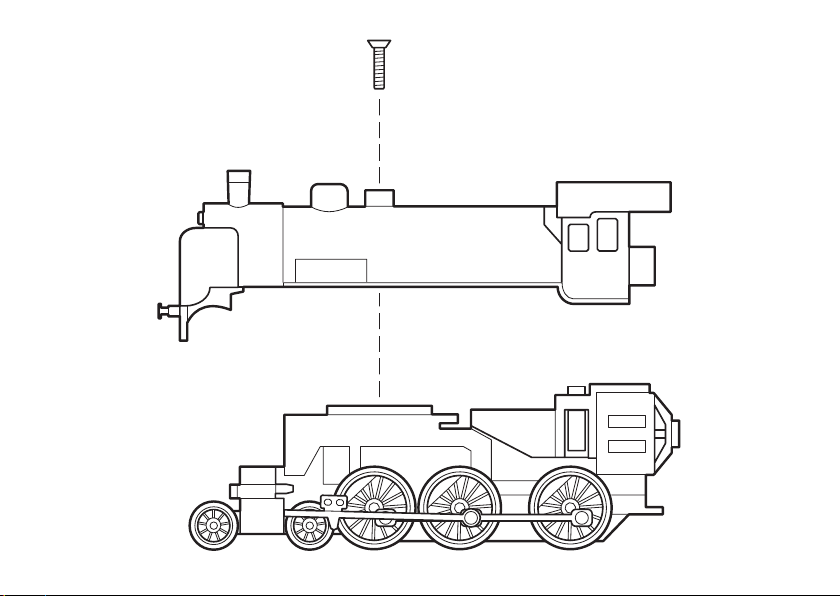

Page 3
3
Page 4
4
20h
O
I
L
!

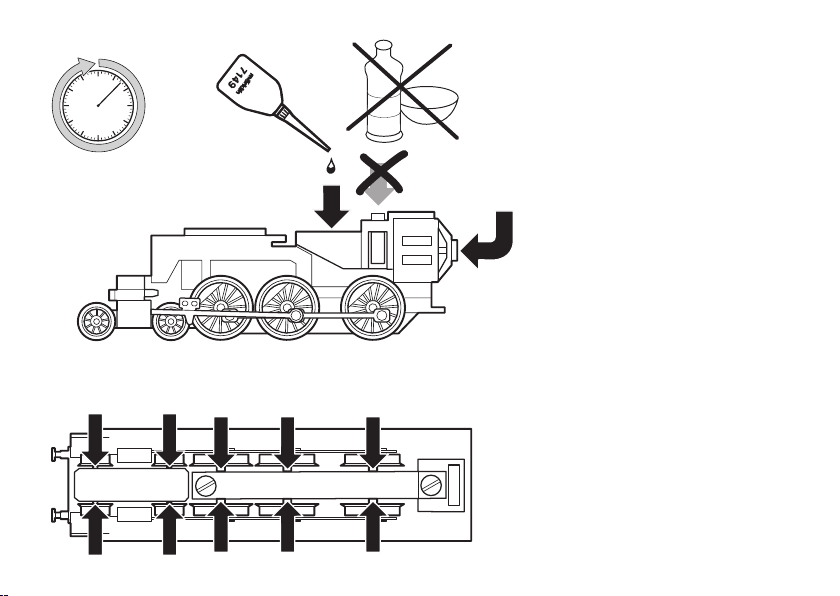

• Nur sparsam ölen (max. 1 Tropfen).
Zuviel Öl führt häufig zum Verschmie
ren der Kollektoren und damit zur
Beschädigung des Ankers.
• Oil sparingly (max. 1 drop). Too much
oil frequently causes the commutator
to become dirty and thereby leads to
damage to the armature.
• Lubrifiez en très petite quantité (1 gout
te max.). Trop d‘huile entraîne souvent
l‘encrassement du collecteur et à des
dommages à l‘induit.
• Slechts spaarzaam oliën (max. 1 drup
-
pel). Te veel olie leidt vaak tot versme
ren van de collector en daarmee tot
beschadiging van het anker.

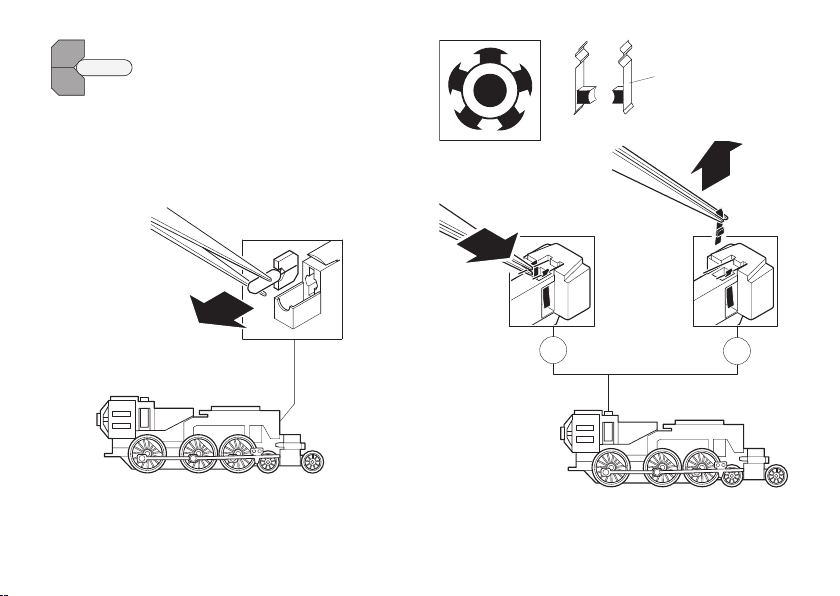

Page 5
5
8953
89891
1
2
Page 6
6
2
3
5
4
6
7
8
9
10
11
12
14
13
15
17
20
21
22
19
18
16
11
1
Page 7
7

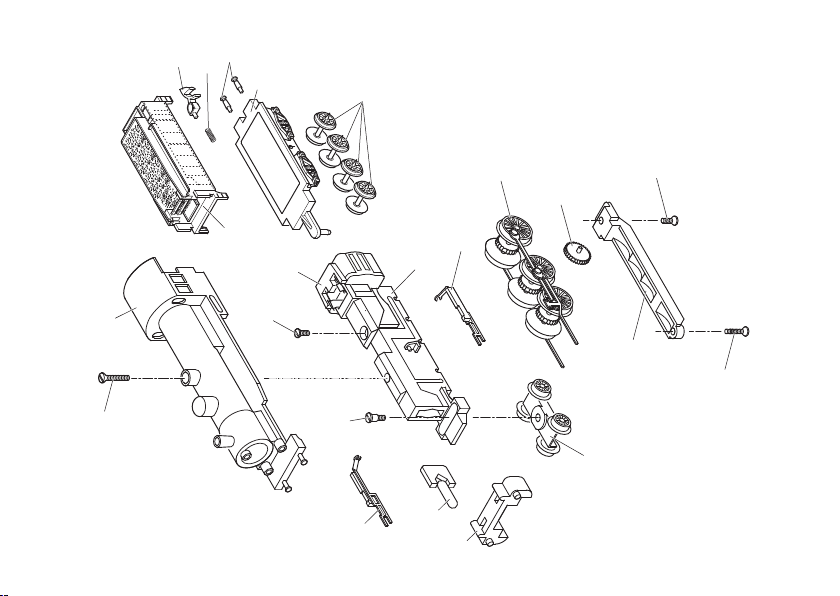

1 Aufbau komplett 152 315
2 Senkschraube 785 570
3 Beleuchtungseinsatz 8 953
4 Motor 211 912
5 Senkschraube 785 550
6 Zylinderblock 266 000
7 Traggestell 267 660
8 Kreuzkopfführung links 152 320
9 Kreuzkopfführung rechts 152 323
10 Zwischenradsatz 265 930
11 Treibradsätze mit Gestänge 221 808
12 Abdeckung 266 010
13 Senkschraube 785 570
14 Senkschraube 785 580
15 Drehgestell 223 557
16 Zylinderansatzschraube 753 130
Tender komplett 152 326
17 Tendergehäuse 152 329
18 Tenderboden 152 330
19 Puffer 761 450
20 Kupplungshaken 704 200
21 Druckfeder 765 680
22 Radsatz 223 562
WARNUNG! Dieses Produkt enthält Magnete. Das
Verschlucken von mehr als einem Magneten kann
unter Umständen tödlich wirken. Gegebenenfalls ist
sofort ein Arzt aufzusuchen.
WARNING! This product contains magnets. Swallowing more than one magnet may cause death in
certain circumstances. If necessary, see a doctor
immediately.
ATTENTION ! Ce produit contient des aimants.
L’ingestion de plusieurs aimants peut être mortelle. Le
cas échéant, consulter immédiatement un médecin.
LET OP! Dit product bevat magneten. Het inslikken
van meer dan één magneet kan onder bepaalde omstandigheden de dood tot gevolg hebben. Waarschuw
direct een arts.
