Page 1
88124
Modell der
BR 58
Page 2
2

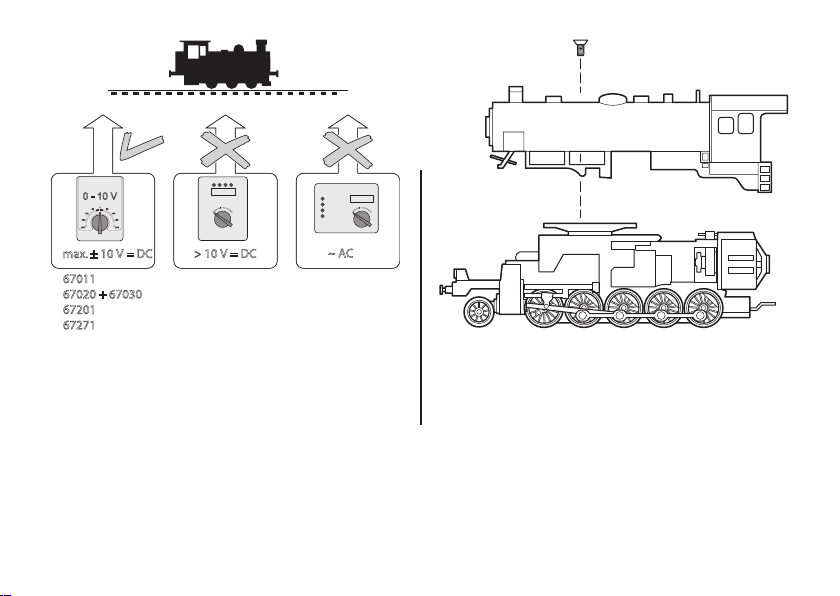

0 - 10 V
max. ± 10 V = DC
> 10 V = DC
~ AC
67011
67020 + 67030
67201
67271

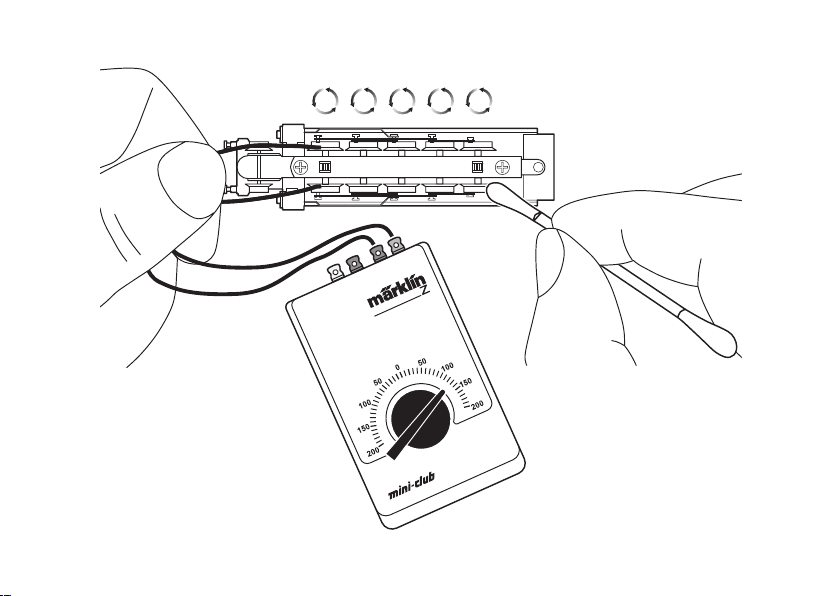

Page 3
3
Page 4
4
20h
O
I
L

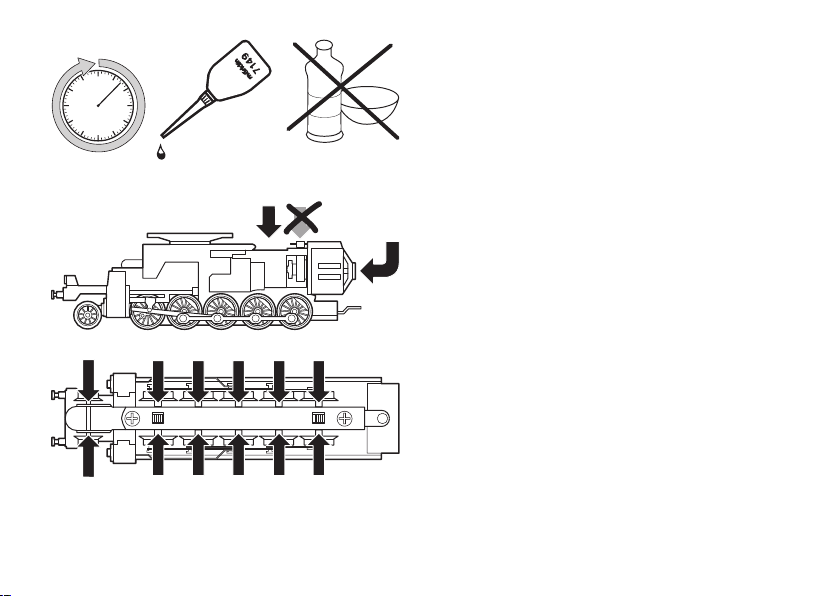

• Nur sparsam ölen (max. 1 Tropfen). Zuviel Öl führt
häufig zum Verschmieren der Kollektoren und damit
zur Beschädigung des Ankers.
• Oil sparingly (max. 1 drop). Too much oil frequently
causes the commutator to become dirty and thereby leads to damage to the armature.
• Lubrifiez en très petite quantité (1 goutte max.).
Trop d‘huile entraîne souvent l‘encrassement du
collecteur et à des dommages à l‘induit.
• Slechts spaarzaam oliën (max. 1 druppel). Te veel
olie leidt vaak tot versmeren van de collector en
daarmee tot beschadiging van het anker.
!

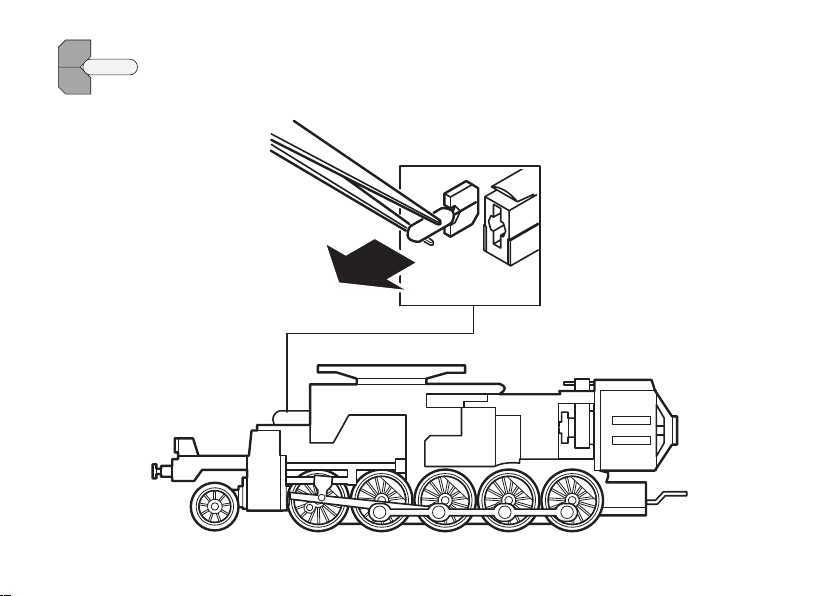

Page 5
5
8953

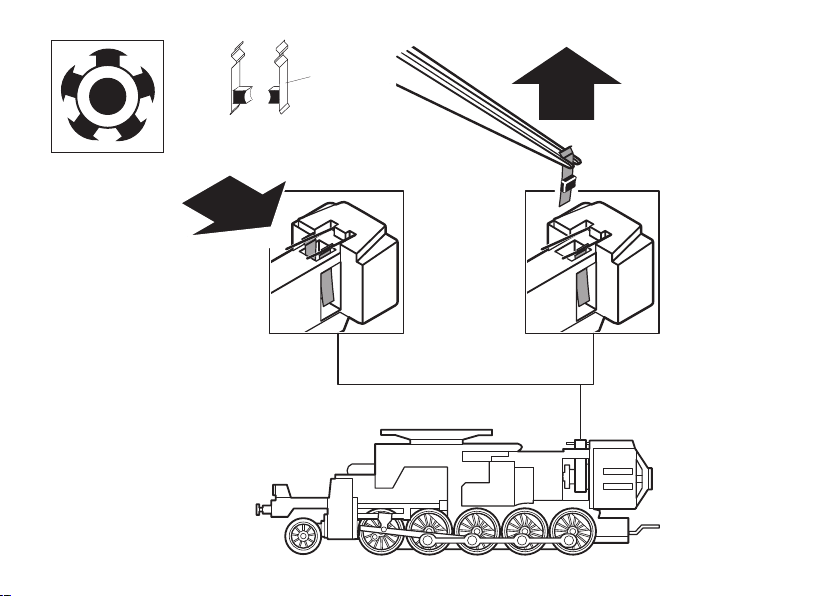

Page 6
6
89891
Page 7
7
3
2
9
1
11
5
6
8
7
10
14
13
15
18
19
17
16
26
22
25
21
23
24
12
4
20
Page 8
153666/0809/SmSk
Änderungen vorbehalten
© Gebr. Märklin & Cie. GmbH
Gebr. Märklin & Cie. GmbH
Stuttgarter Str. 55 / 57
D-73033 Göppingen
www.maerklin.com

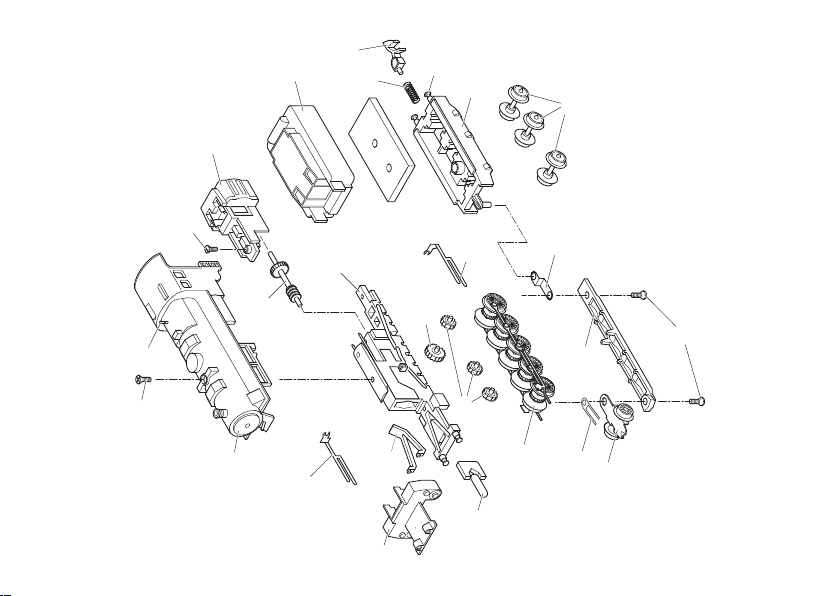

1 Aufbau 152 933
2 Pfeife 152 935
3 Schraube 785 550
4 Lichtkörper 231 692
5 Beleuchtungseinsatz 8 953
6 Antriebswelle 231 683
7 Motor 211 915
8 Schraube 785 550
9 Zylinderblock 152 940
10 Kreuzkopfführung links 231 697
11 Kreuzkopfführung rechts 231 693
12 Treibgestell 115 520
13 Zwischenradsatz 231 687
14 Zwischenradsatz 231 688
15 Treibradsatz mit Gestänge 152 939
16 Abdeckung 231 686
17 Schraube 785 550
18 Kuppelblech 267 330
19 Laufgestell komplett 107 582
20 Feder 231 684
Tender
21 Tenderaufbau 152 942
22 Boden 106 284
23 Druckfeder 765 680
24 Kupplungshaken 704 200
25 Puffer 761 480
26 Radsatz 215 721
WARNUNG! Dieses Produkt enthält Magnete. Das Verschlu
cken von mehr als einem Magneten kann unter Umständen
tödlich wirken. Gegebenenfalls ist sofort ein Arzt aufzusuchen.
WARNING! This product contains magnets. Swallowing more
than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
ATTENTION ! Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle. Le cas échéant, consulter immédiatement un médecin.
LET OP! Dit product bevat magneten. Het inslikken van meer
dan één magneet kan onder bepaalde omstandigheden de
dood tot gevolg hebben. Waarschuw direct een arts.
