Page 1
Modelle der BR 05
88107
Page 2
2

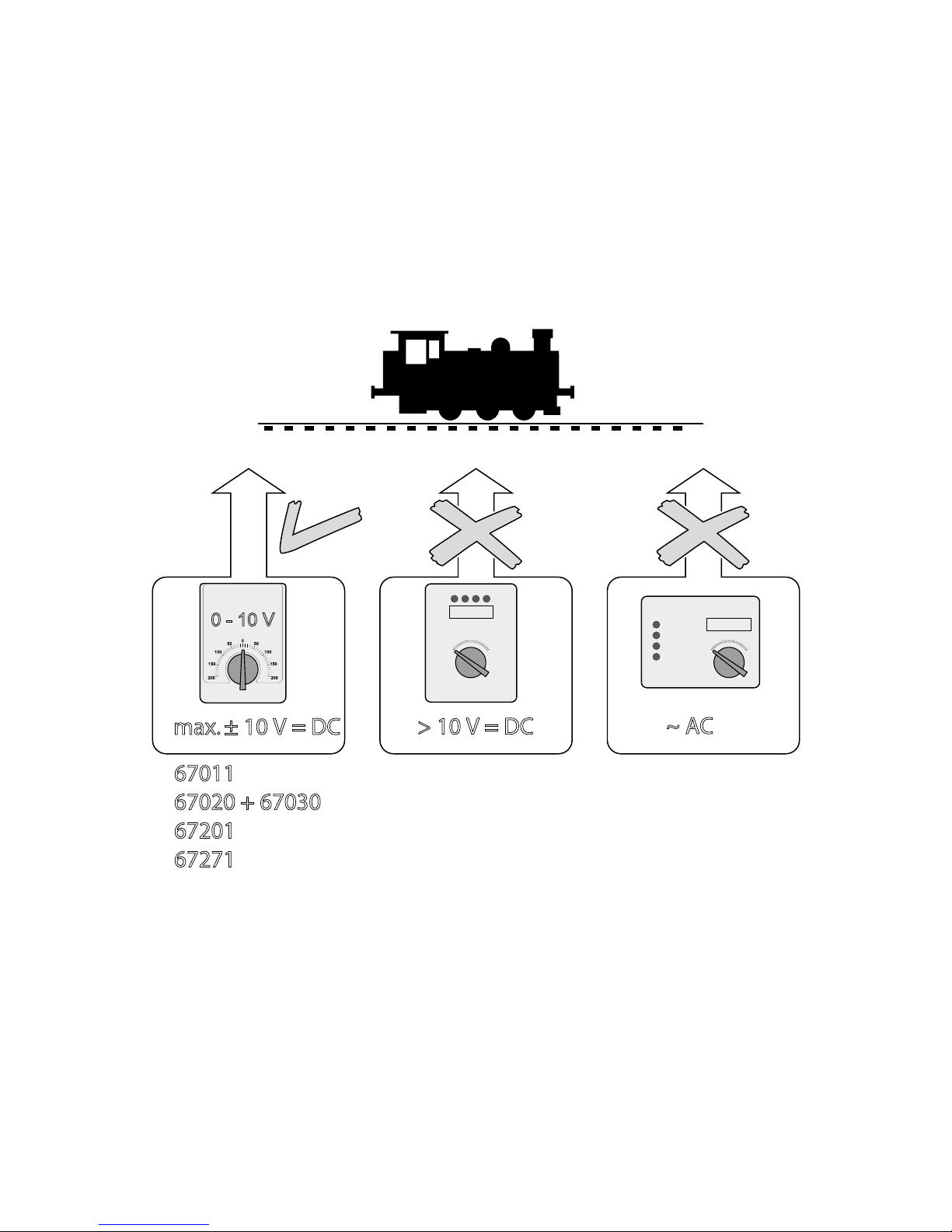

0 - 10 V
max. ± 10 V = DC
> 10 V = DC
~ AC
67011
67020 + 67030
67201
67271
Page 3
3
Sicherheitshinweise
• ACHTUNG! Funktionsbedingte scharfe Kanten und
Spitzen.
• Das verwendete Gleisanschlusskabel darf maximal
2 Meter lang sein.
Safety Notes
• WARNING! Sharp edges and points required for opera-
tion.
• The wire used for feeder connections to the track
may only be a maximum of 2 meters / 78 inches long.
Remarques importantes sur la sécurité
• ATTENTION ! Pointes et bords coupants lors du
fonctionnement du produit.
• Le câble de raccordement à la voie utilisé ne doit
en aucun cas dépasser deux mètres.
Veiligheidsvoorschriften
• OPGEPAST! Functionele scherpe kanten en punten.
• De gebruikte aansluitkabel mag maximaal 2 meter
lang zijn.
Page 4
4

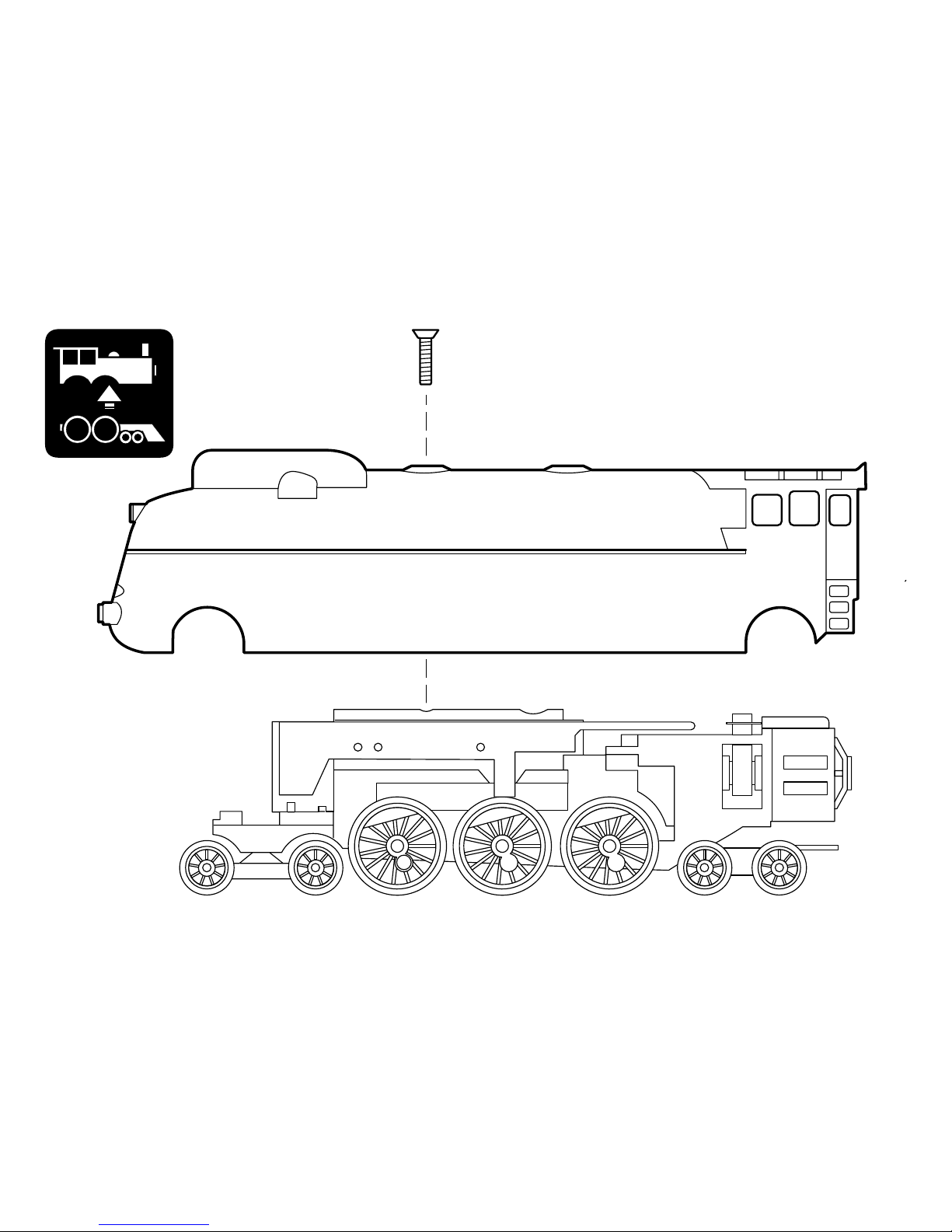

Page 5
5
Page 6
6

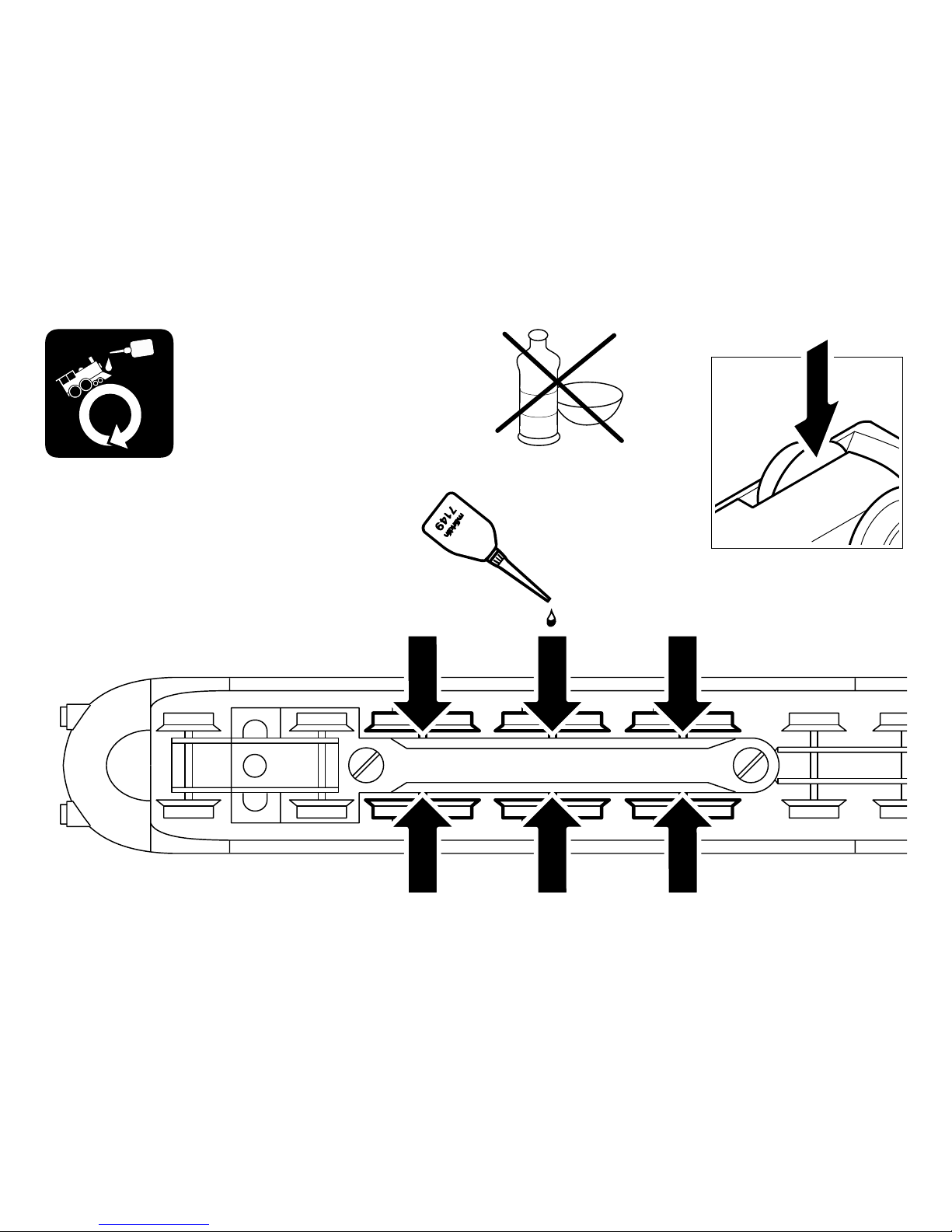

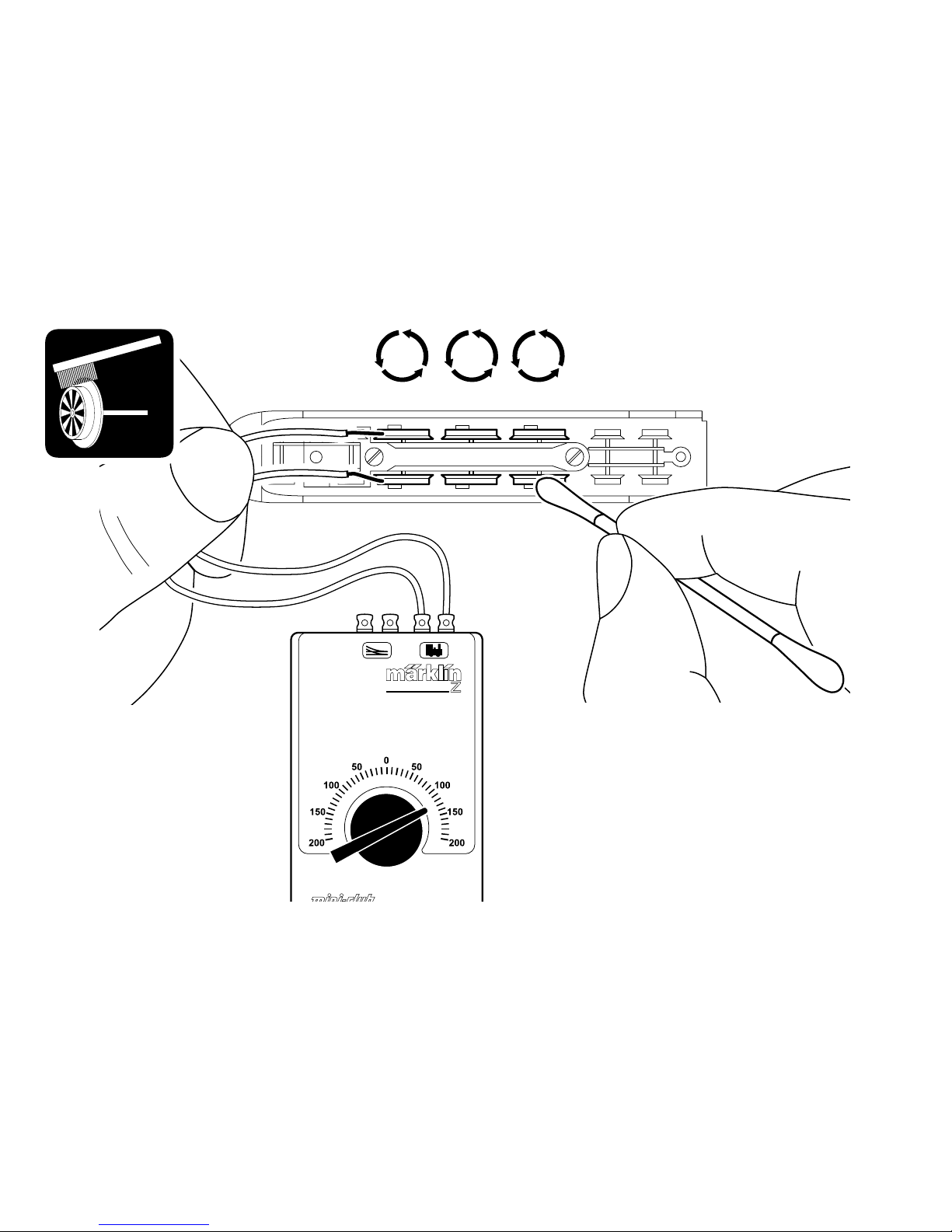

• Nur sparsam ölen (max. 1 Tropfen). Zuviel Öl führt
häug zum Verschmieren der Kollektoren und damit
zur Beschädigung des Ankers.
• Oil sparingly (max. 1 drop). Too much oil frequently
causes the commutator to become dirty and thereby
leads to damage to the armature.
• Lubriez en très petite quantité (1 goutte max.). Trop
d‘huile entraîne souvent l‘encrassement du collecteur
et à des dommages à l‘induit.
• Slechts spaarzaam oliën (max. 1 druppel). Te veel olie
leidt vaak tot versmeren van de collector en daarmee
tot beschadiging van het anker.
Page 7
7
O
I
L
20h
Page 8
8

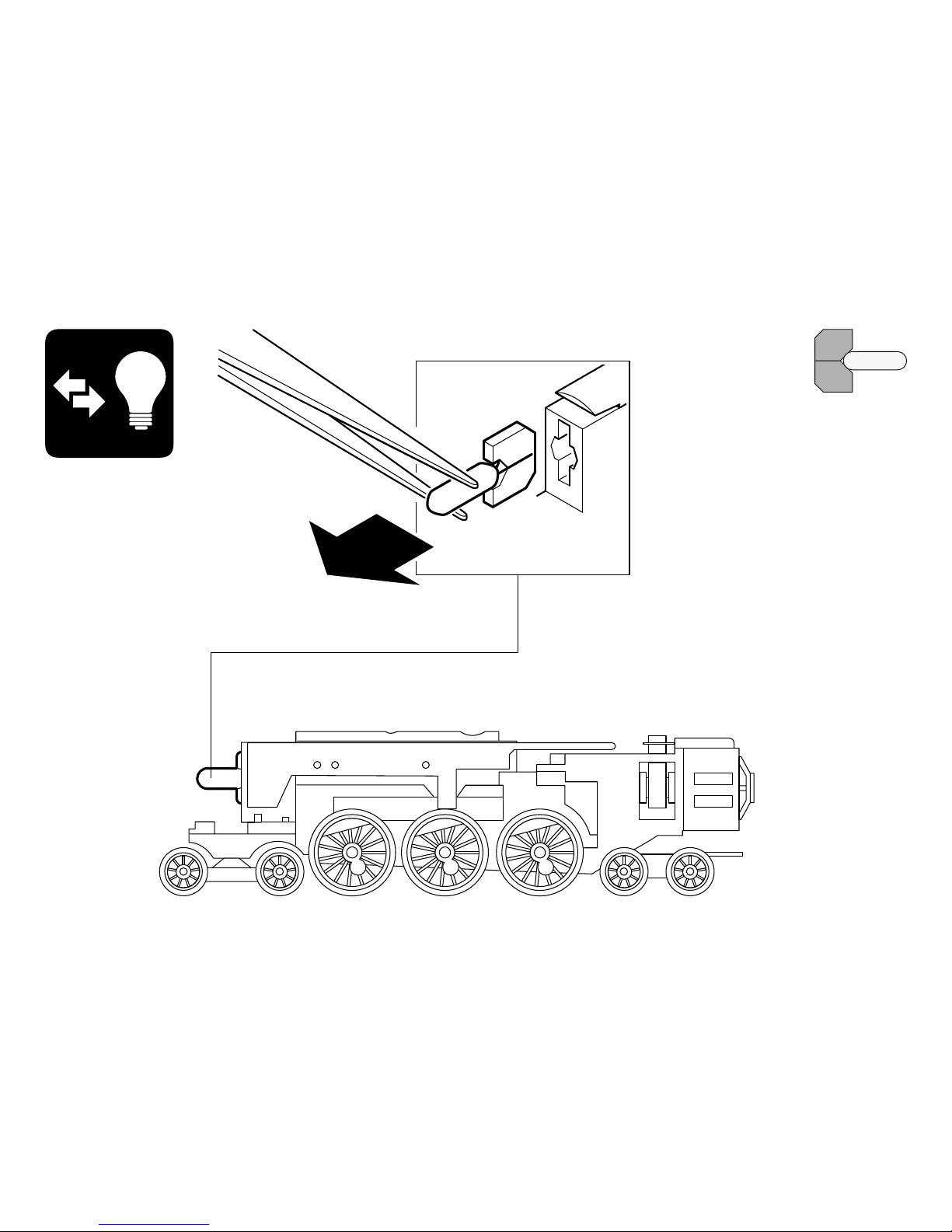

8953
Page 9
9
1 2

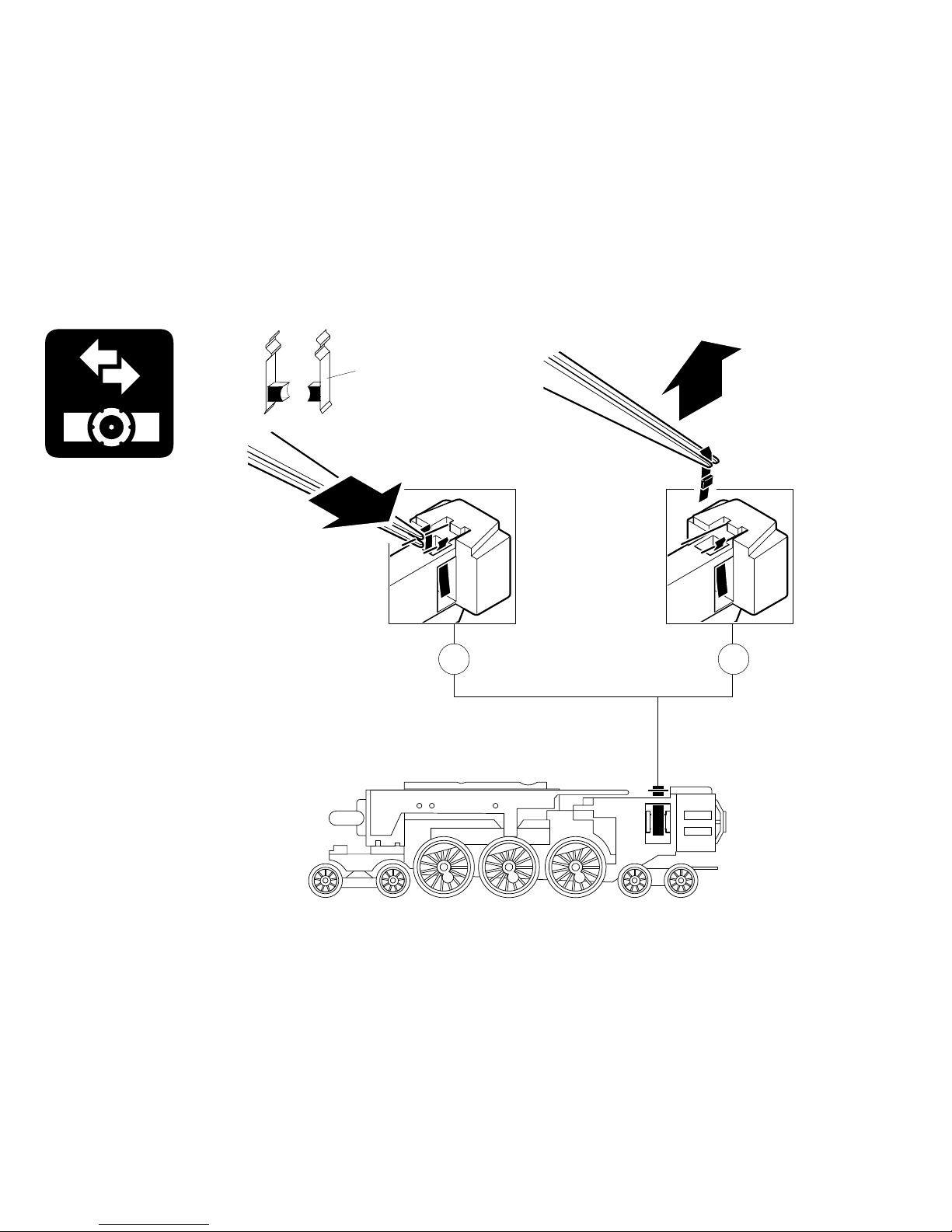

89891
Page 10
10
1
1
2
7
4
6
3
5
8
11
11
9
12
13
13
10
17
14
15
16
16
15
Details der Darstellung
können von dem Modell
abweichen.
Page 11
11

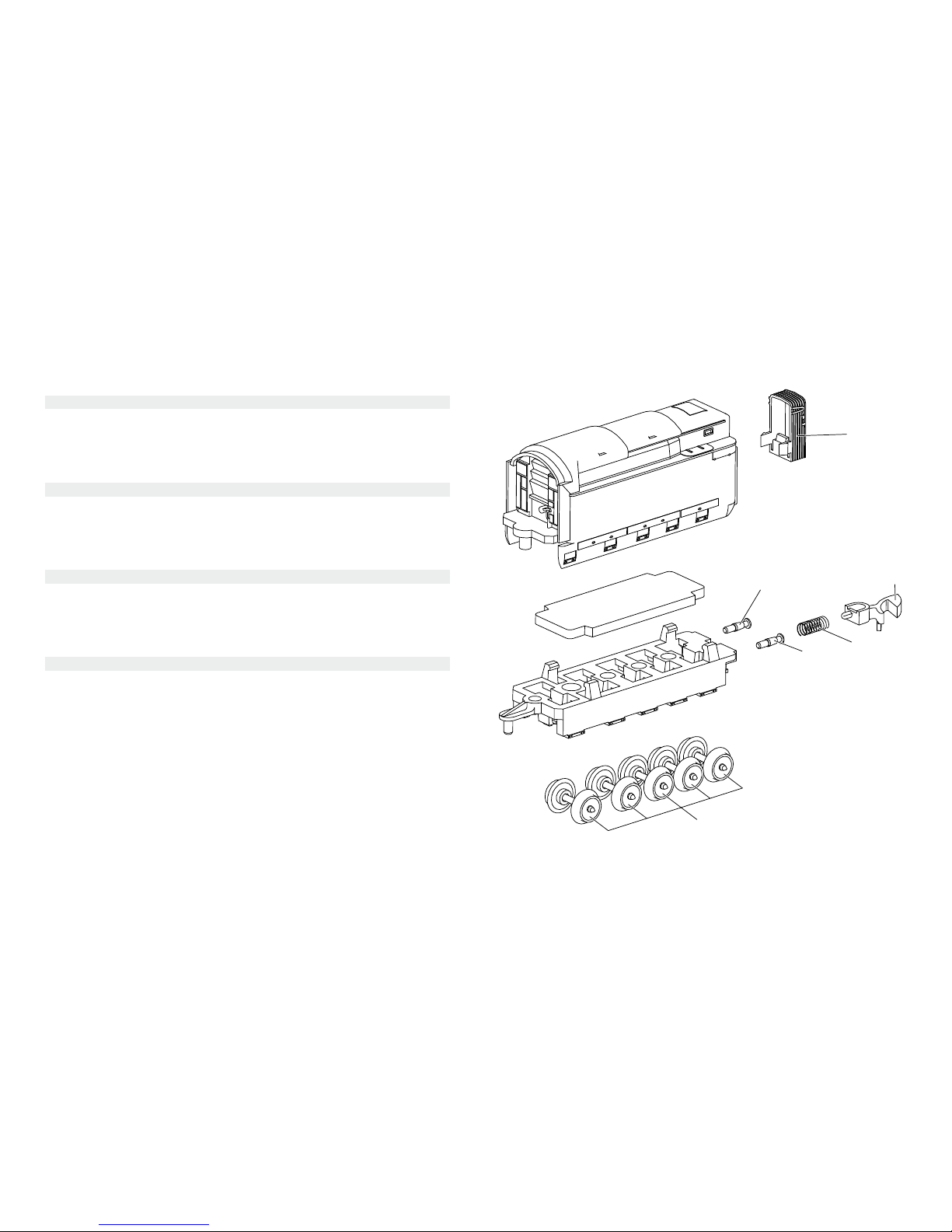

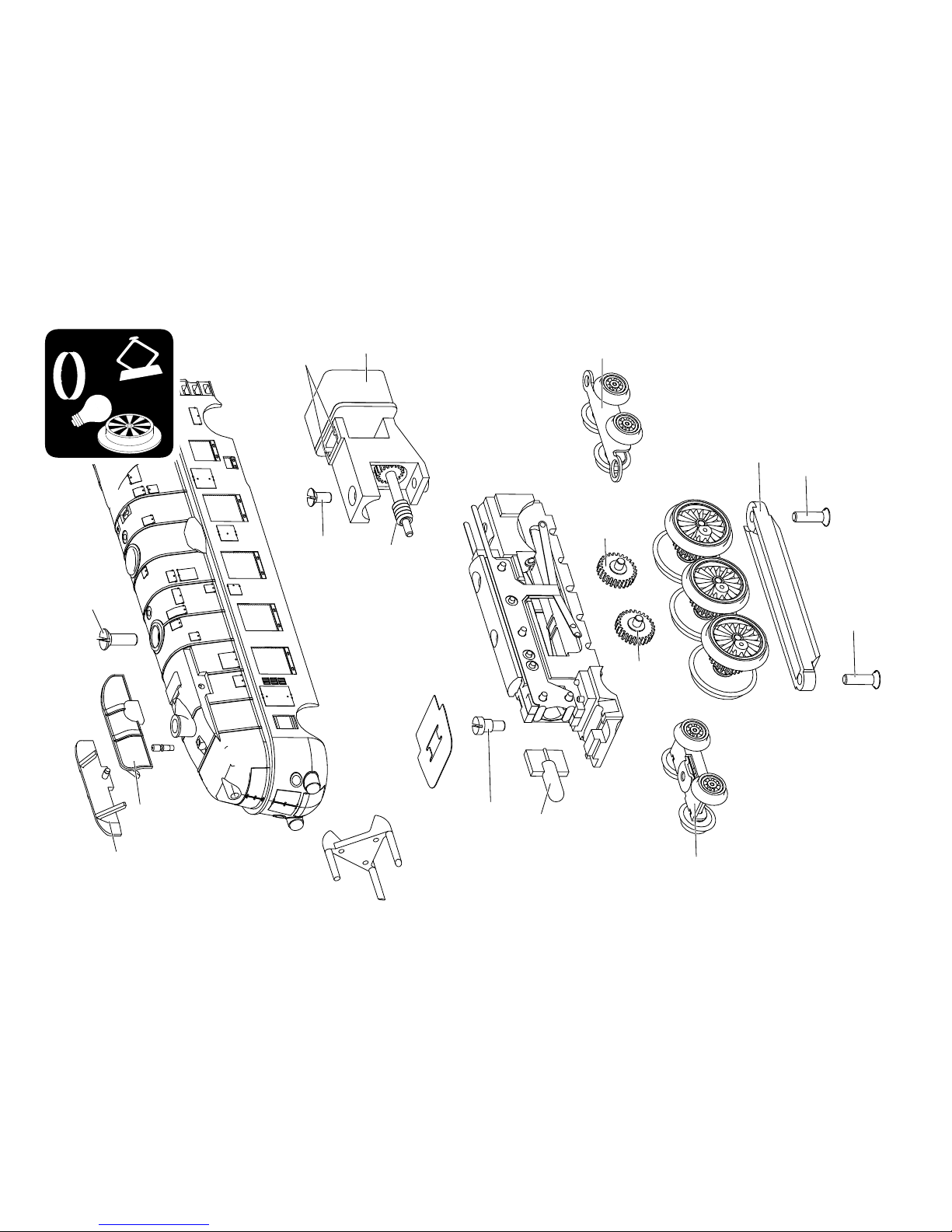

1 Windleitbleche E192 899
2 Schraube E19 8327 28
3 Motor E211 911
4 Schraube E785 550
5 Motorbürsten 89 891
6 Antriebsschnecke E261 460
7 Schraube E753 130
8 Beleuchtungseinheit 8 953
9 Drehgestell vorne E223 557
10 Drehgestell hinten E100 643
11 Zwischenradsatz E261 280
12 Abdeckung E261 050
13 Schraube E785 570
14 Faltenbalg E702 870
15 Puffer E761 450
16 Kupplung E166 264
17 Radsatz E223 562
Hinweis: Einige Teile werden nur ohne oder mit anderer
Farbgebung angeboten.
Teile, die hier nicht aufgeführt sind, können nur im
Rahmen einer Reparatur im Märklin-Reparatur-Service
repariert werden.
17
14
15
16
16
15
Details der Darstellung
können von dem Modell
abweichen.
Page 12
Gebr. Märklin & Cie. GmbH
Stuttgarter Str. 55 - 57
73033 Göppingen
Germany
www.maerklin.com
192707/0413/Sm1Ef
Änderungen vorbehalten
© Gebr. Märklin & Cie. GmbH
Due to different legal requirements regarding electro-magnetic compatibility,
this item may be used in the USA only after separate certication for FCC compliance and an adjustment if necessary.
Use in the USA without this certication is not permitted and absolves us of any
liability. If you should want such certication to be done, please contact us –
also due to the additional costs incurred for this.
