Page 1
Modell der BR 89
81569
Page 2

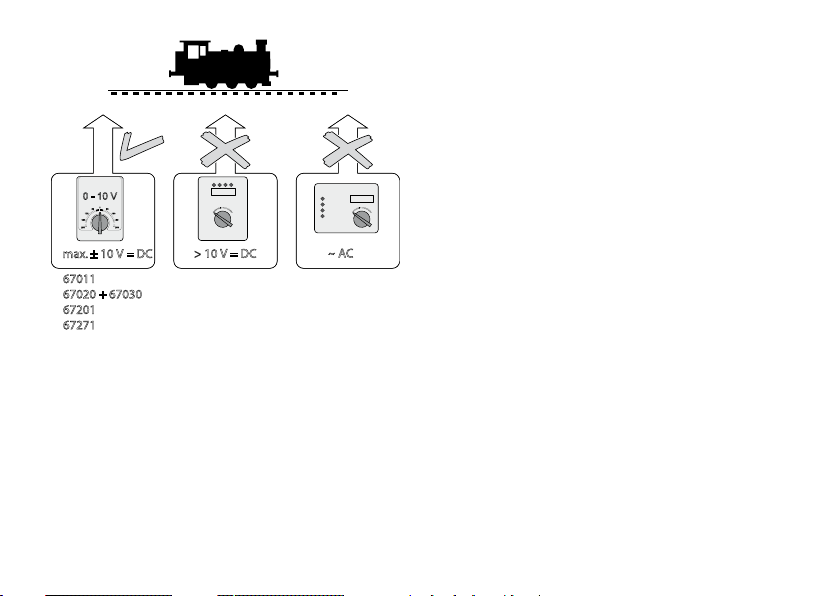

0 - 10 V
max. ± 10 V = DC
67011
67020 + 67030
67201
67271
2
> 10 V = DC
~ AC
• ACHTUNG! Funktionsbedingte scharfe Kanten und
Spitzen.
• Das verwendete Gleisanschlusskabel darf maximal
2 Meter lang sein.
• WARNING! Sharp edges and points required for
operation.
• The wire used for feeder connections to the track
may only be a maximum of 2 meters / 39 inches
long.
• ATTENTION ! Pointes et bords coupants lors du
fonctionnement du produit.
• Le câble de raccordement à la voie utilisé ne doit
en aucun cas dépasser deux mètres.
• OPGEPAST! Functionele scherpe kanten en punten.
• De gebruikte aansluitkabel mag maximaal 2 meter
lang zijn.
Page 3
3
Page 4

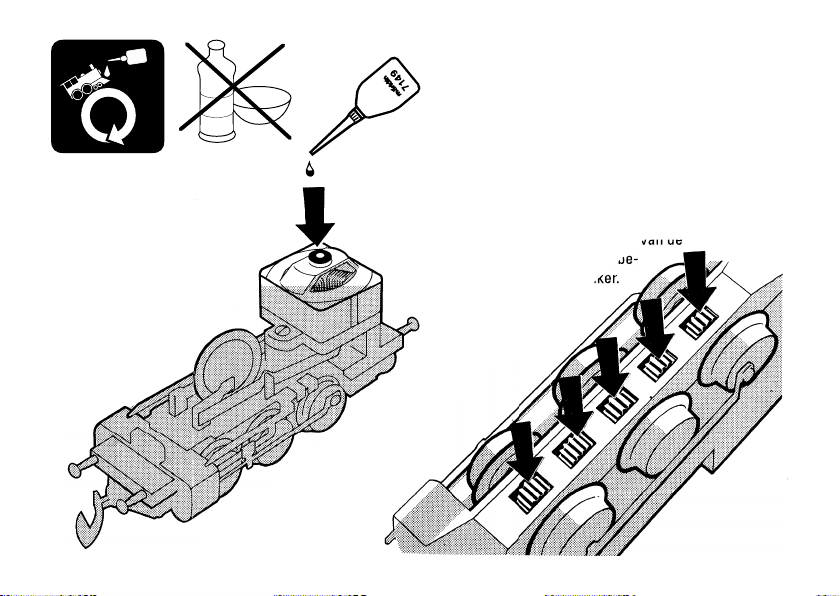

• Nur sparsam ölen (max. 1 Tropfen). Zuviel Öl führt
häu g zum Verschmieren der Kollektoren und damit
zur Beschädigung des Ankers.
20h
O
L
I
• Oil sparingly (max. 1 drop). Too much oil frequently
causes the commutator to become dirty and thereby leads to damage to the armature.
• Lubri ez en très petite quantité (1 goutte max.).
Trop d‘huile entraîne souvent l‘encrassement du
collecteur et à des dommages à l‘induit.
• Slechts spaarzaam oliën (max. 1 druppel). Te veel
olie leidt vaak tot versmeren van de
collector en daarmee tot be-
schadiging van het anker.
4
Page 5
89871 8987
5
Page 6
4
5
7
6
3
2
4
5
3
6
1
Details der Darstellung
können von dem Modell
abweichen.
Page 7
1 Kondensator E600 780
2 Isolierung E275 810

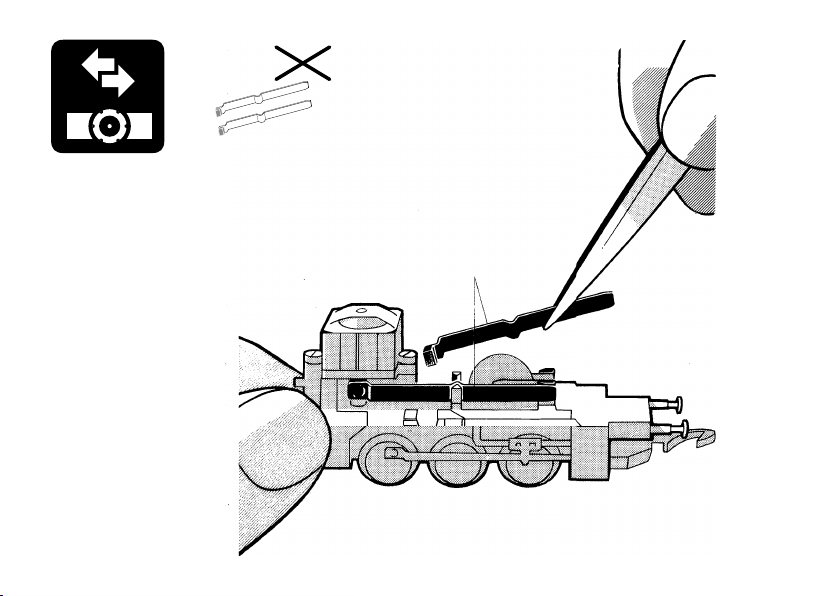

3 Motorbürsten 89871
4 Puffer E761 450
5 Kupplung komplett E166 264
6 Radsätze E170 879
7 Senkschraube E785 550
Hinweis: Einige Teile werden nur ohne oder mit anderer
Farbgebung angeboten.
Teile, die hier nicht aufgeführt sind, können nur im
Rahmen einer Reparatur im Märklin Reparatur-Service
repariert werden.
7
Page 8
Due to different legal requirements regarding electro-magnetic compatibility,
this item may be used in the USA only after separate certication for FCC compliance and an adjustment if necessary.
Use in the USA without this certication is not permitted and absolves us of any
liability. If you should want such certication to be done, please contact us –
also due to the additional costs incurred for this.
Gebr. Märklin & Cie. GmbH
Stuttgarter Str. 55 - 57
73033 Göppingen
Germany
www.maerklin.com
www.maerklin.com/en/imprint.html
167046/0213/Sm2Ef
Änderungen vorbehalten
© Gebr. Märklin & Cie. GmbH
