Page 1
Modelle der Elektrolokomotive BR 103
81281
Page 2
2

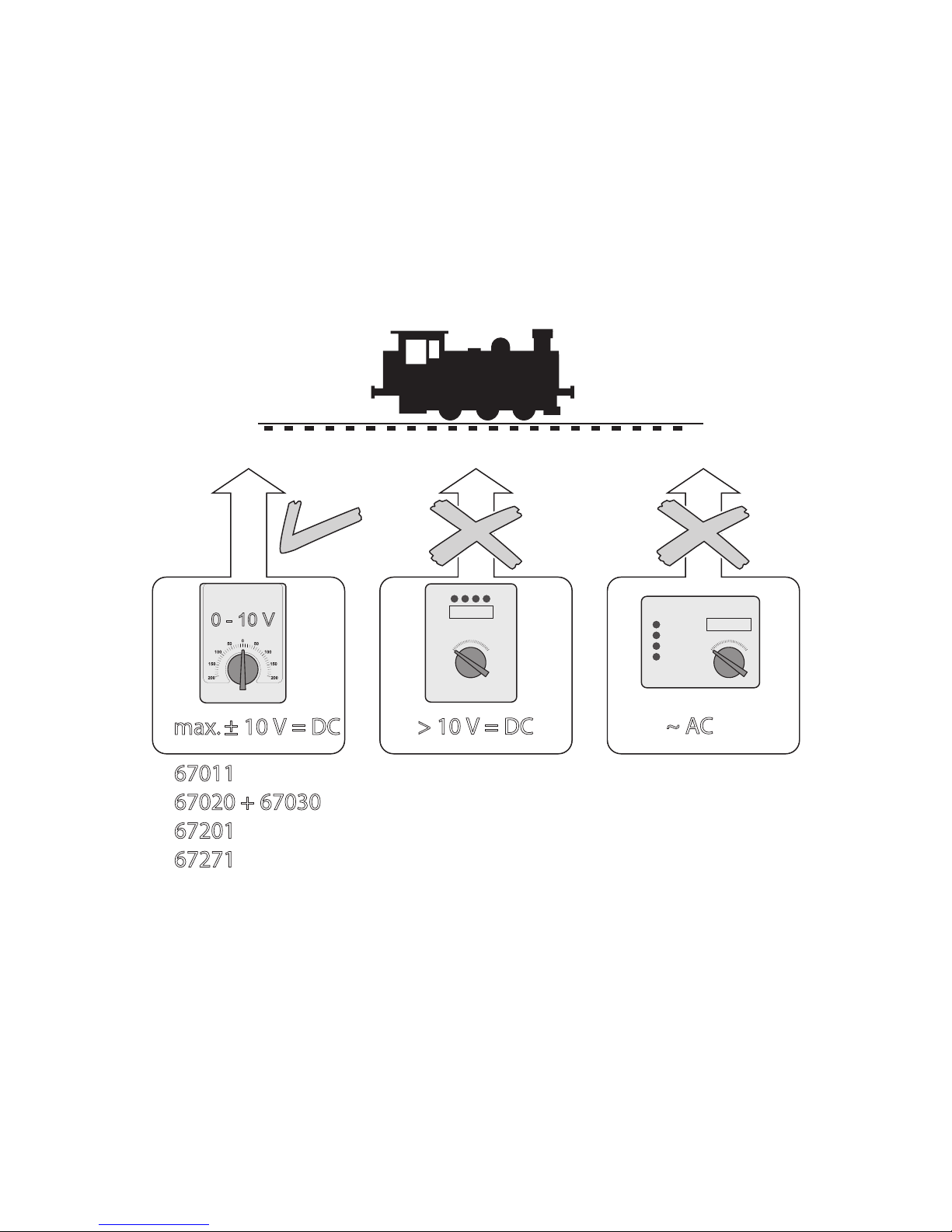

0 - 10 V
max. ± 10 V = DC
> 10 V = DC
~ AC
67011
67020 + 67030
67201
67271
Page 3
3
Sicherheitshinweise
• ACHTUNG! Funktionsbedingte scharfe Kanten und
Spitzen.
• Das verwendete Gleisanschlusskabel darf maximal
2 Meter lang sein.
• Verbaute LED`s entsprechen der Laserklasse 1 nach
Norm EN 60825-1.
Remarques importantes sur la sécurité
• ATTENTION ! Pointes et bords coupants lors du
fonctionnement du produit.
• Le câble de raccordement à la voie utilisé ne doit
en aucun cas dépasser deux mètres.
• Les DEL installées correspondent à la classe laser 1
selon la norme EN 60825-1.
Safety Notes
• WARNING! Sharp edges and points required for opera-
tion.
• The wire used for feeder connections to the track
may be a maximum of 2 meters / 78 inches long.
• The LEDs in this item correspond to Laser Class 1
according to Standard EN 60825-1.
Veiligheidsvoorschriften
• OPGEPAST! Functionele scherpe kanten en punten.
• De gebruikte aansluitkabel mag maximaal 2 meter
lang zijn.
• Ingebouwde LED’s komen overeen met de laserklasse
1 volgens de norm EN 60825-1.
Page 4
4

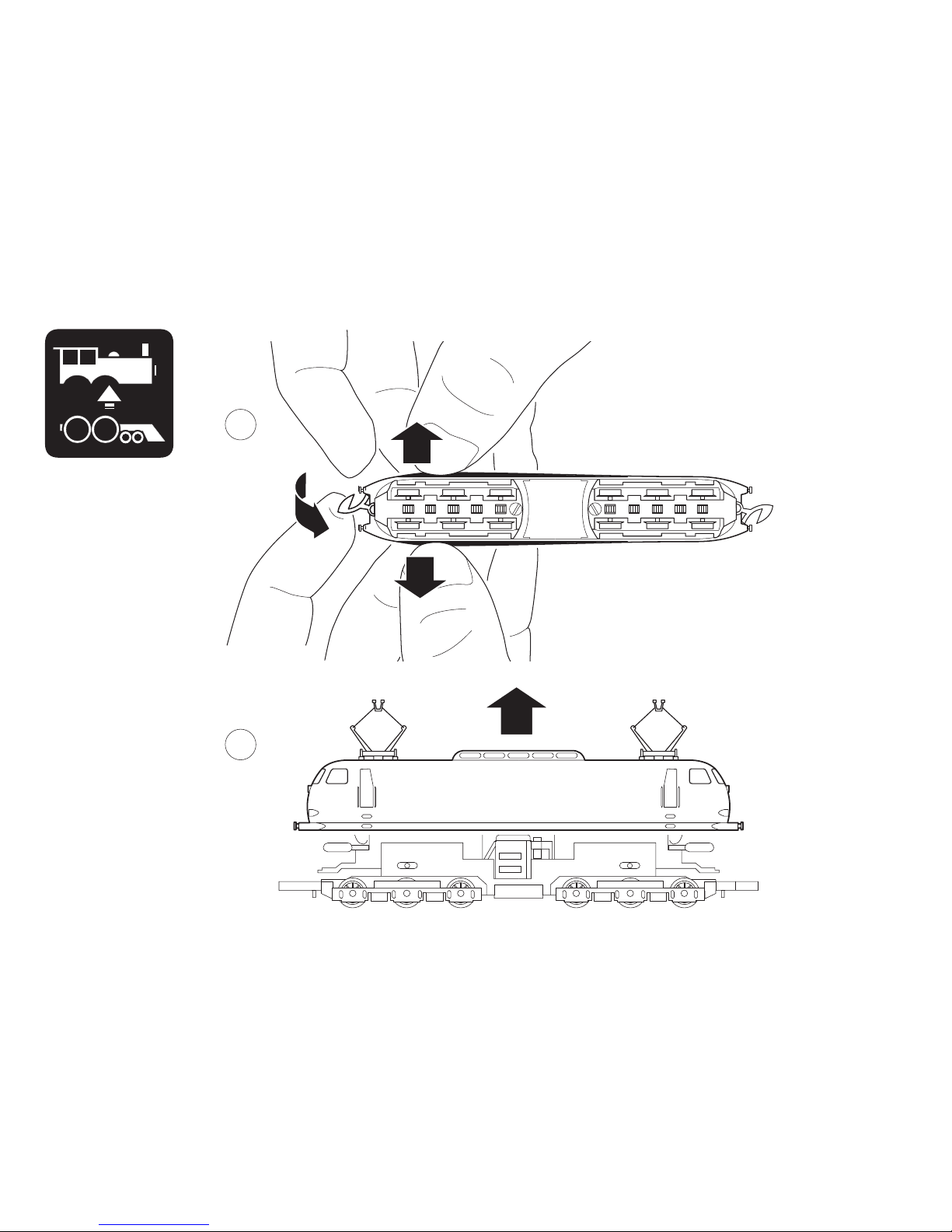

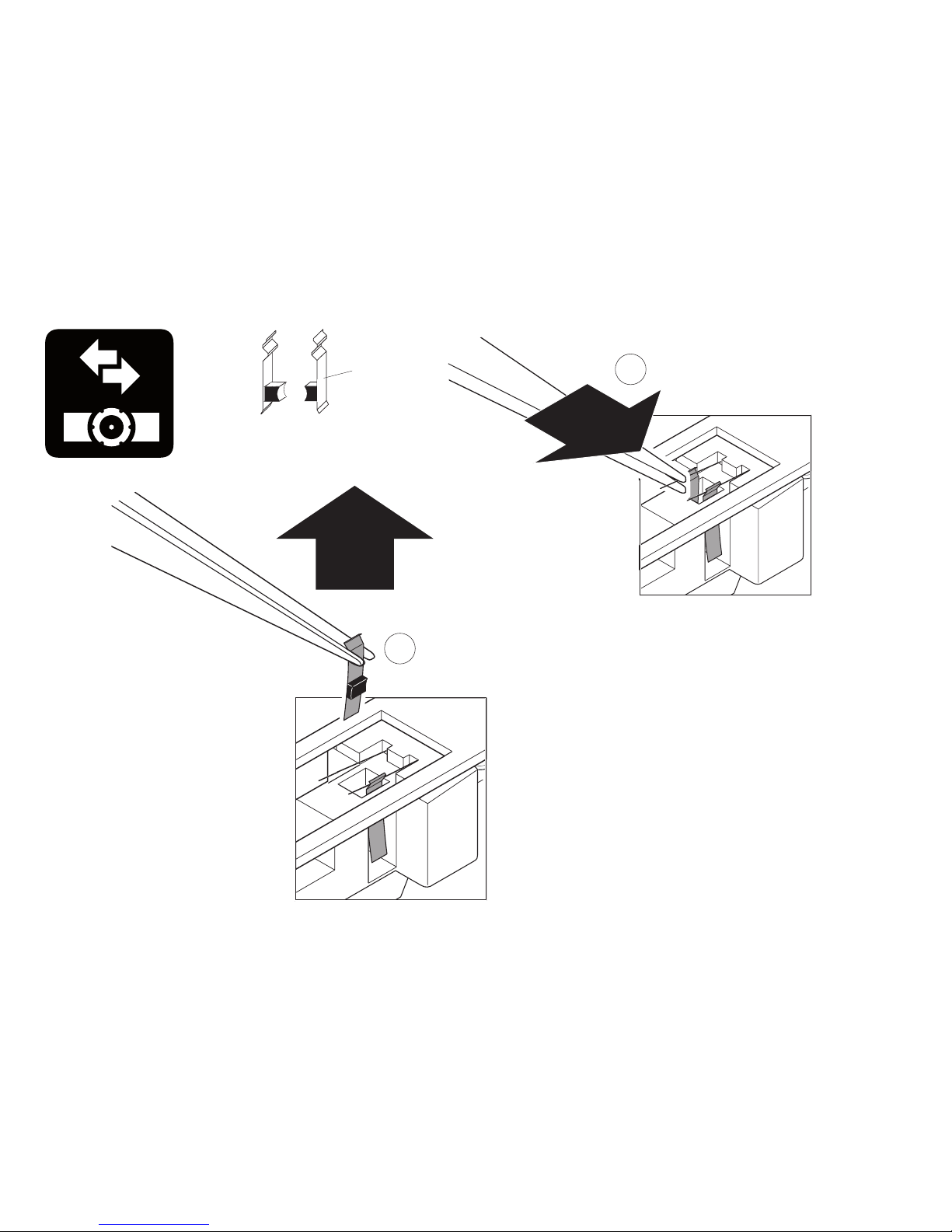

1
2
Page 5
5
O
I
L

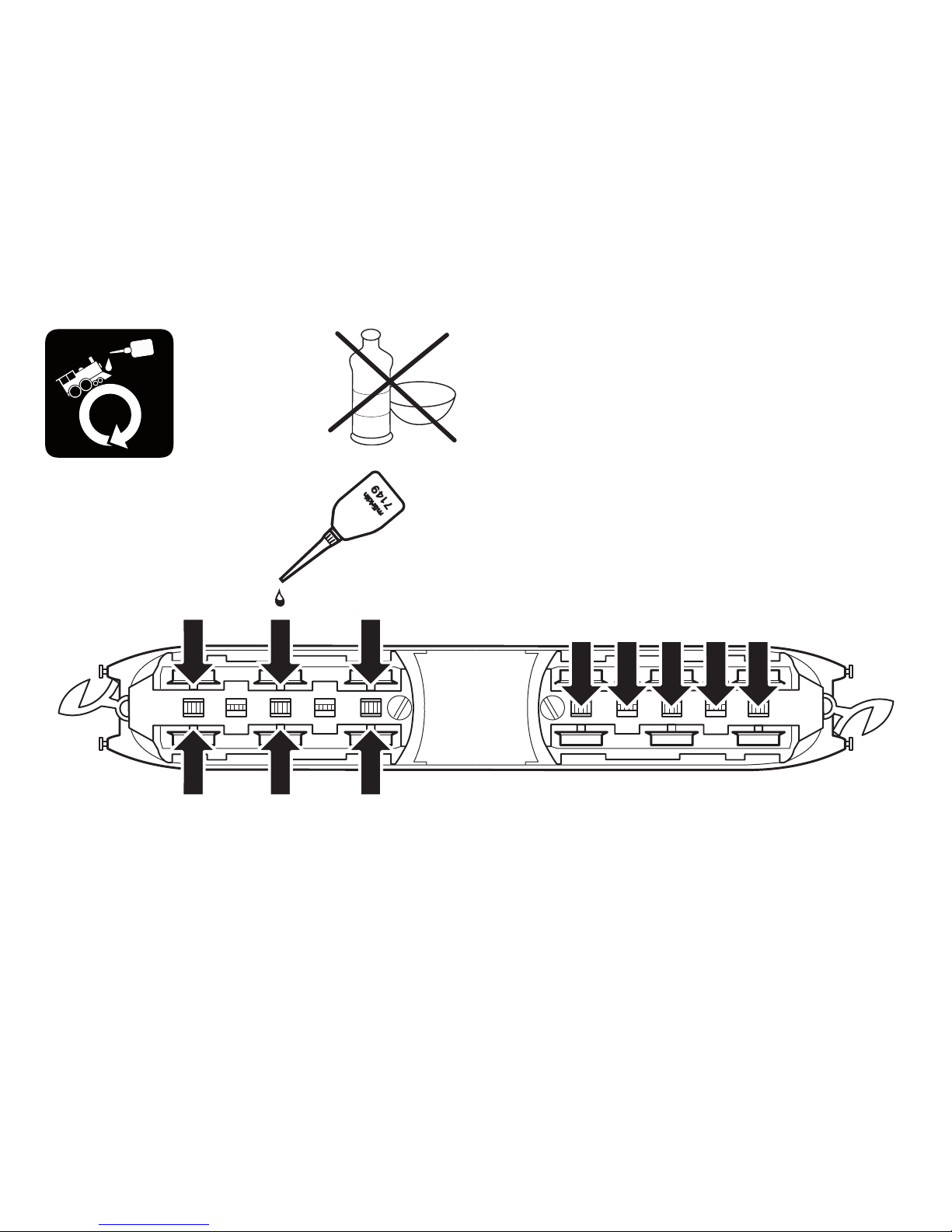

• Nur sparsam ölen (max. 1 Tropfen). Zuviel Öl führt
häug zum Verschmieren der Kollektoren und damit
zur Beschädigung des Ankers.
• Oil sparingly (max. 1 drop). Too much oil frequently
causes the commutator to become dirty and thereby
leads to damage to the armature.
• Lubriez en très petite quantité (1 goutte max.). Trop
d‘huile entraîne souvent l‘encrassement du collecteur
et à des dommages à l‘induit.
• Slechts spaarzaam oliën (max. 1 druppel). Te veel olie
leidt vaak tot versmeren van de collector en daarmee
tot beschadiging van het anker.
20h
Page 6
6
1
2
89891

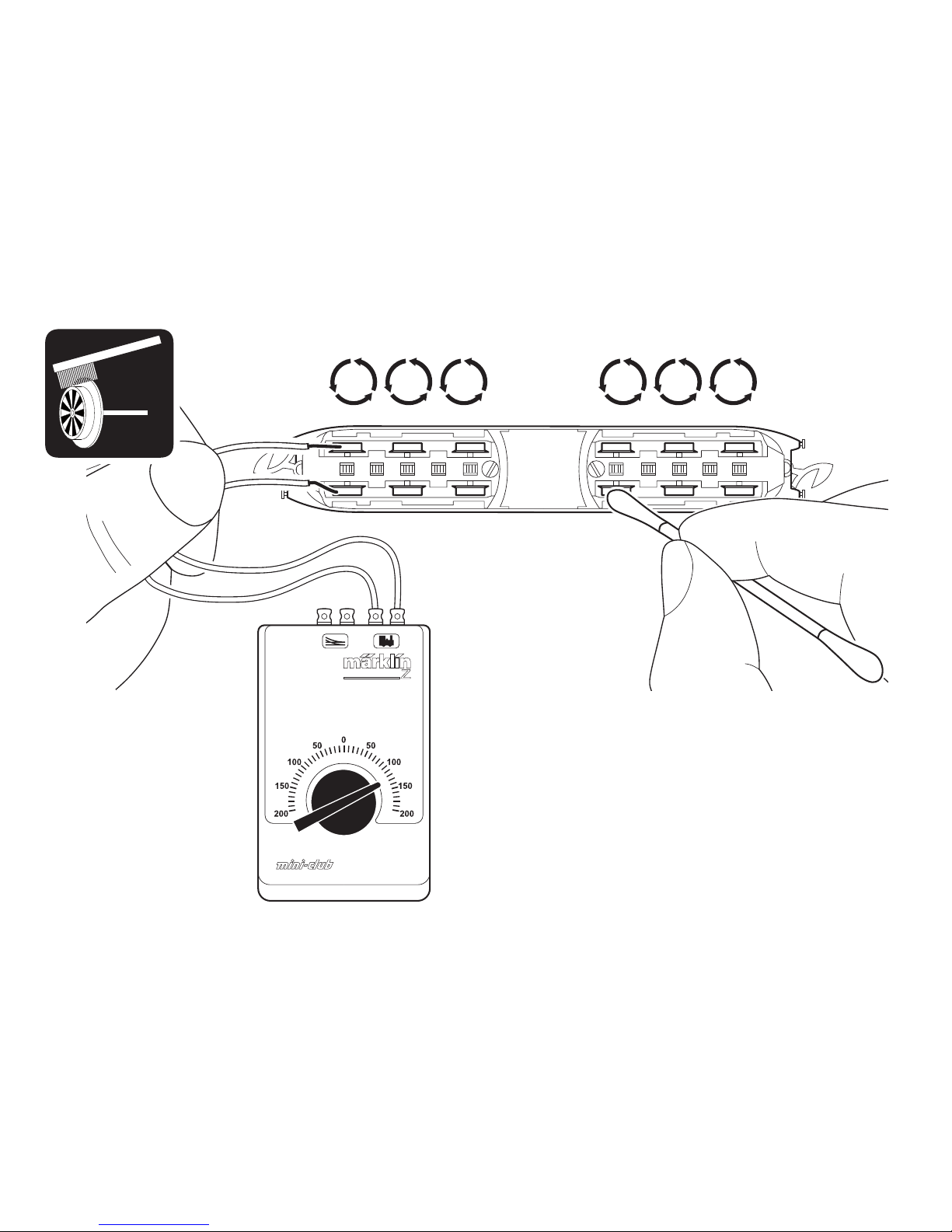

Page 7
7
Page 8
8
Page 9
9

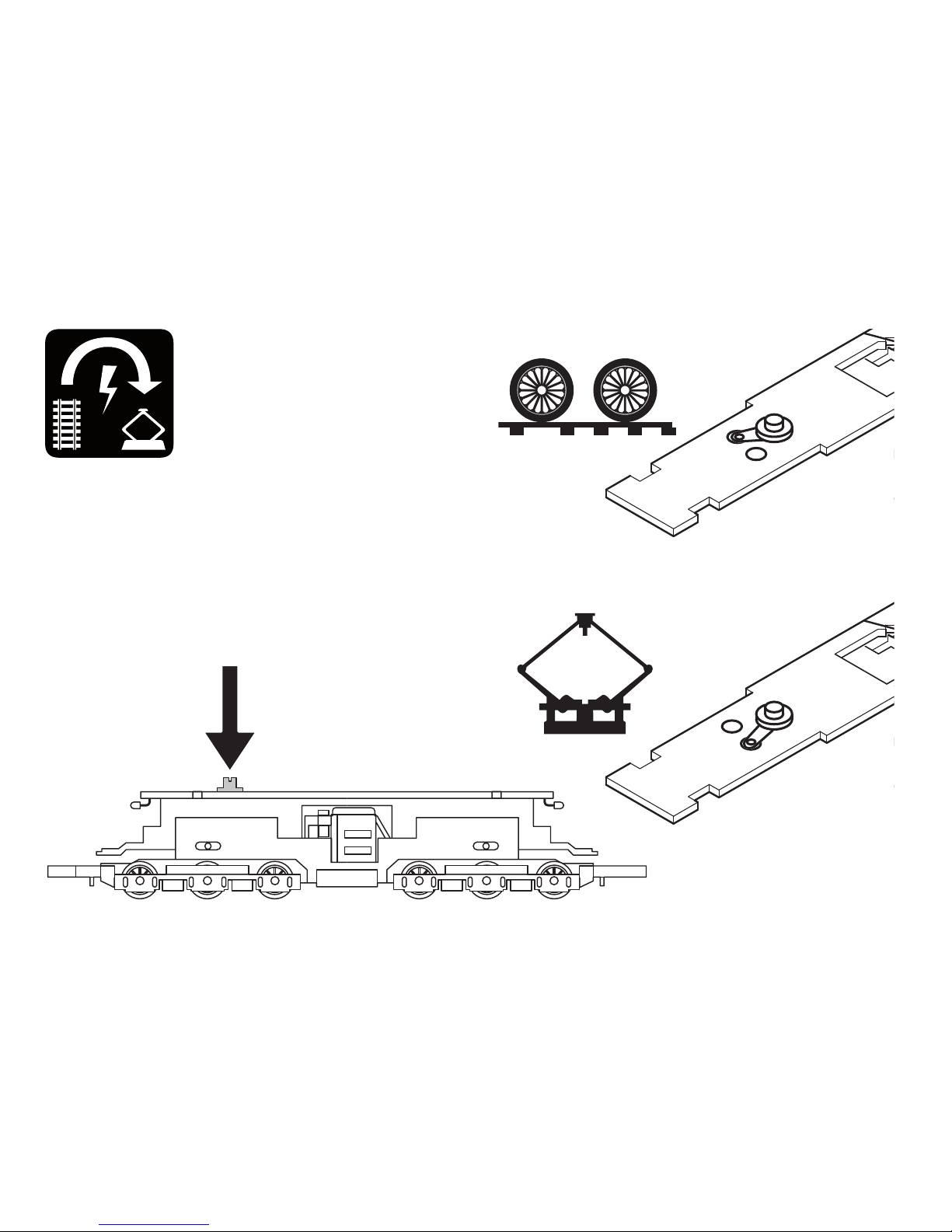

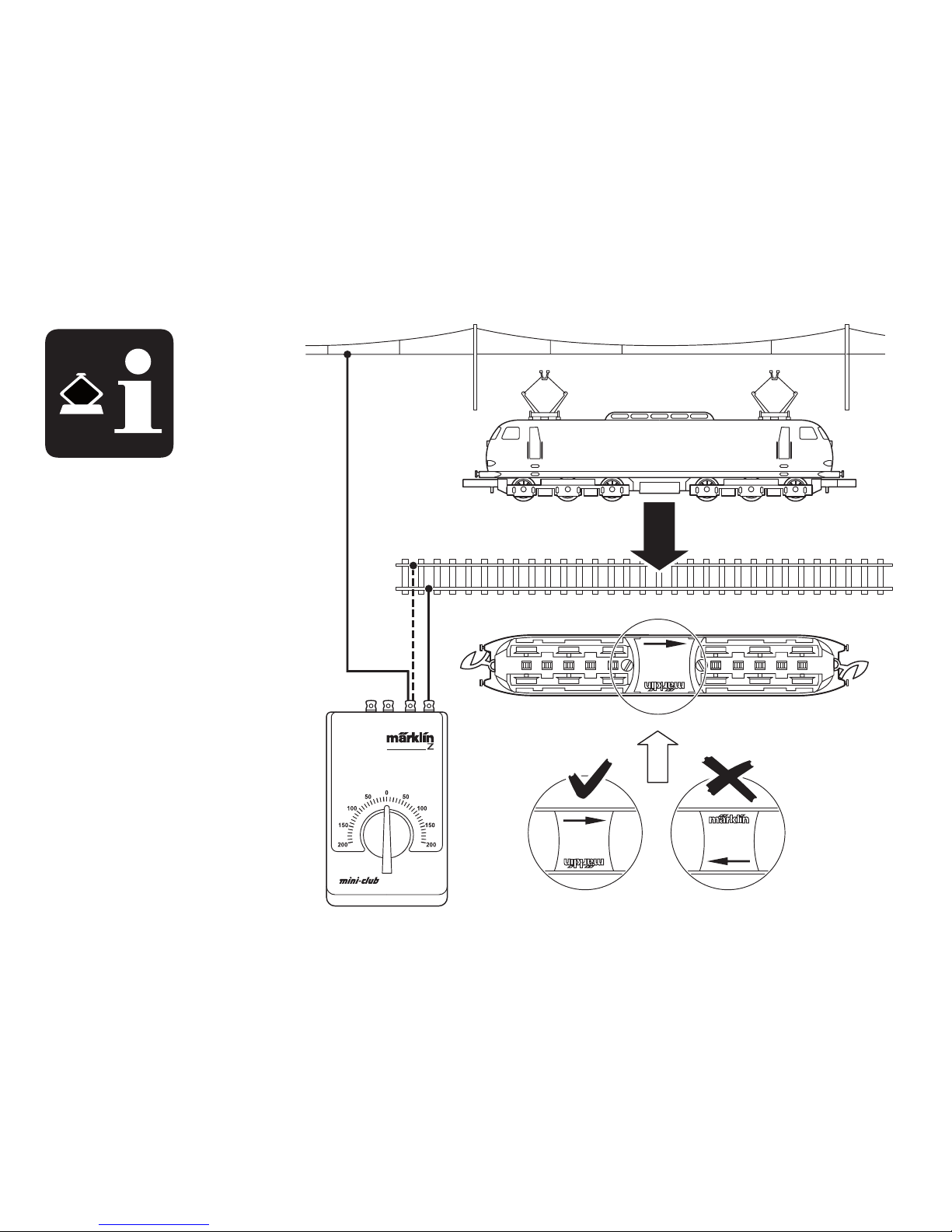

Bei Oberleitungsbetrieb Pfeil
beachten!
To operate the catenary system
follow the direction indicated by
the arrow.
Pour utilisation de la caténaire
tenir compte de la èche.
Bij gebruik van bovenleiding op
pijl letten!
Page 10
10
7
10
7
7
3
4
2
6
9
8
5
1
10
12
11
14
14
13
13
7

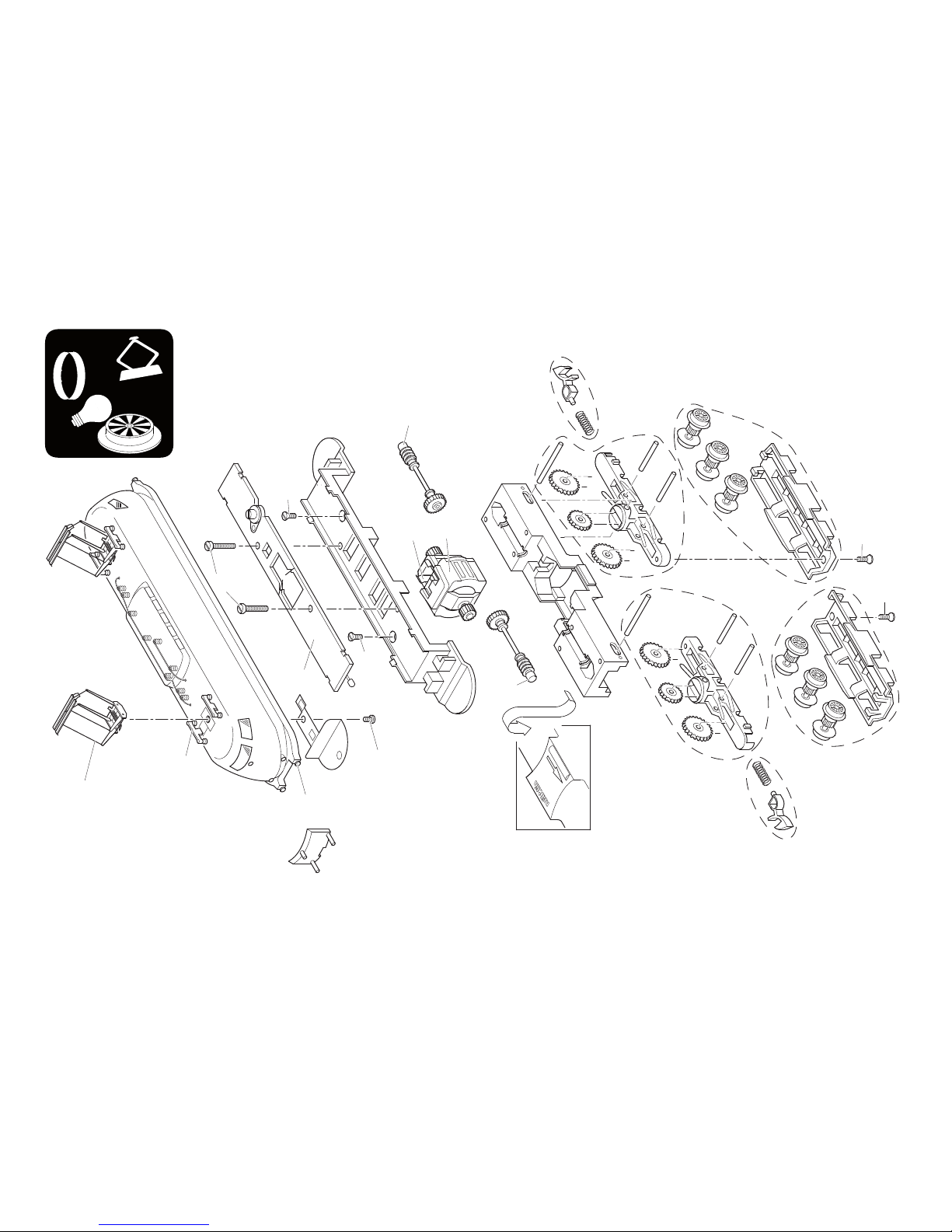

Details der Darstellung
können von dem Modell
abweichen.
Page 11
11
1 Einholm-Stromabnehmer E209 286
2 Trägerisolation E260 791
3 Schraube E785 150
4 Puffer E167 989
5 Leiterplatte montiert E181 790
6 Schraube E785 190
7 Schraube E785 550
8 Motor E211 903
9 Motorbürsten 89 891
10 Antriebswelle E262 310
11 Getriebegehäuse hinten E183 277
12 Getriebegehäuse vorne E183 276
13 Kupplung E166 264
14 Treibradsatz/Drehgestell. E248 308
Wagen
Radsatz E215 721
Drehgestell Wagen 1 & 3 E272 914
Drehgestell Wagen 2 E252 249
Kupplung E241 685
Schraube 1,2 x 4,0 E130 335
Hinweis: Einige Teile werden nur ohne oder mit anderer
Farbgebung angeboten.
Teile, die hier nicht aufgeführt sind, können nur im
Rahmen einer Reparatur im Märklin-Reparatur-Service
repariert werden.
Page 12
www.maerklin.com/en/imprint.html
Gebr. Märklin & Cie. GmbH
Stuttgarter Str. 55 - 57
73033 Göppingen
Germany
www.maerklin.com
275208/1016/Sm1Ef
Änderungen vorbehalten
© Gebr. Märklin & Cie. GmbH
Due to different legal requirements regarding electro-magnetic compatibility,
this item may be used in the USA only after separate certication for FCC com-
pliance and an adjustment if necessary.
Use in the USA without this certication is not permitted and absolves us of any
liability. If you should want such certication to be done, please contact us –
also due to the additional costs incurred for this.
