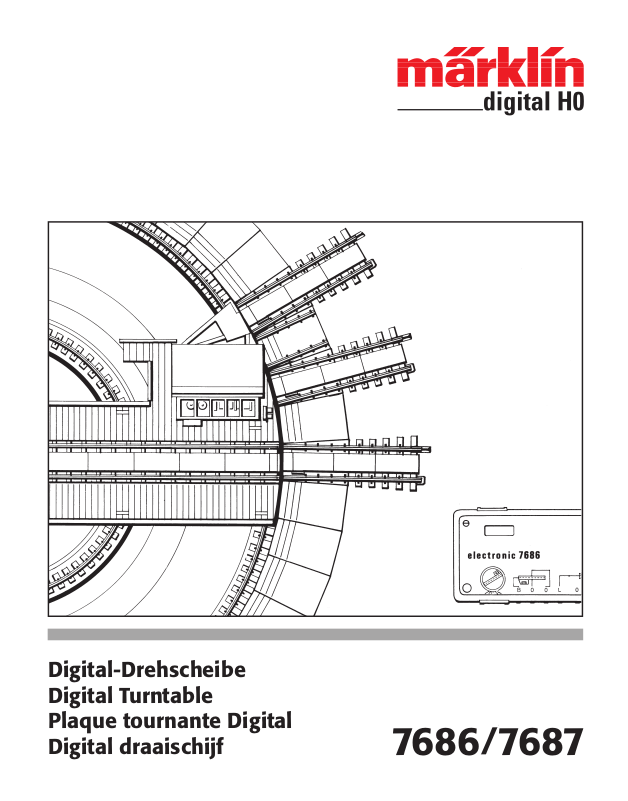

Page 1
Digital-Drehscheibe
Digital Turntable
Plaque tournante Digital
Digital draaischijf
7686/7687
Page 2
1. Allgemeines 2. Einbau in die Anlage
1
Mit dem
Digital-Nachrüst-Set 7687 kann
die konventionelle
Märklin-Drehscheibe 7286
nachträglich auf die komfortable Steuerung
der Digital-Drehscheibe 7686 umgestellt
werden. Zur Nachrüstung muß die Drehscheibe nicht ausgebaut oder zerlegt werden. Drehscheiben anderer Fabrikate sind
im allgemeinen serienmäßig
nicht für das
Digital-Nachrüst-Set 7687 vorbereitet.
Die Drehscheibe 7686 ist sowohl bei
kon-
ventionellem
als auchbei digitalem Fahrbe-
trieb
einsetzbar. Für die digitale Steuerung
der Drehscheibe wird eine Zentraleinheit
(Central Unit 6020 oder Control Unit 6021)
und ein Digital-Stellpult (Keyboard 6040)
benötigt. Außerdem besteht die Möglichkeit
der Steuerung mit einem Computer (Interface 6050 oder 6051) und mit einem GleisbildStellwerk am Bildschirm (Comboard 60511).
Mit der digitalen Steuerung der Drehscheibe
kann jeder vorhandene Gleisanschluß über
die Gleis-Vorwahl direkt angesteuert werden.
Im Einzelschritt ist das Drehen zum nächsten
Gleisanschluß möglich. Außerdem kann per
Tastendruck eine Lokomotive auf der Drehbühne um 180° gedreht werden. Dabei ist die
Drehrichtung jeweils frei wählbar. Der spezielle Digital-Decoder und die Steuer-Elektronik sind in dem mitgelieferten Drehscheiben-Empfänger integriert.
Hinweis:
Die vorliegende Beschreibung erklärt speziell
die Anwendung und die Handhabung der
digital ausgerüsteten Drehscheibe.
Bitte beachten Sie weiterhin die Hinweise
zum Einbau, zum Fahrbetrieb und zur Wartung in der aktuellen Anleitung zur Drehscheibe 7286!
Der
Drehscheiben-Empfänger kann direkt
an den vorgesehenen Haltezapfen unter der
Grube der Drehscheibe oder neben der Drehscheibe an der Grundplatte angeschraubt
werden. Das 30 cm lange Flachbandkabel an
der Unterseite der Drehscheibe bestimmt die
mögliche Entfernung des Empfängers. Bei
der Nachrüstung der konventionellen Drehscheibe 7286 mit dem Digital-Nachrüst-Set
7687 entfällt die vorhandene Anschlußleiste.
Page 3
3. Elektrischer Anschluß der Drehscheibe
2
Hinweis: Die Steuerung der Drehscheibe 7686
ist nur für das
Märklin Digital H0 System
konzipiert. Eine Steuerung mit Märklin Digital=
für Zweileiter-Anlagen ist
nicht möglich!
Das
Flachbandkabel der Drehscheibe wird
mit dem sechspoligen Spezialstecker in die
entsprechende Buchsenleiste des Empfän-
gers eingesteckt. Die mittleren Buchsen
B
und 0 des Empfängers werden an den DigitalStromkreis (Central Unit oder Booster) angeschlossen. Die Buchse
L muß mit dem
gleichen Transformator verbunden werden,
der den Digital-Stromkreis versorgt (Abb.1).
Bei der Nachrüstung der konventionellen
Drehscheibe 7286 mit dem Digital-NachrüstSet 7687 entfällt das vorhandene Steuergerät. Ein gleichzeitiger Anschluß des
konventionellen Steuergerätes und des Digital-Empfängers ist nicht möglich.
Bei
digitalem Fahrbetrieb werden die Buch-
sen
B 0 0 für die Fahrstromversorgung an
einen Digital-Fahrstromkreis (Central Unit
oder Booster) angeschlossen (Abb. 1). Dieser
Stromkreis muss nicht der gleiche Stromkreis sein, der die Steuerung der Drehscheibe
versorgt.
Bei
konventionellem Fahrbetrieb werden
die Buchsen
B 0 0 an einen normalen Fahr-
Transformator (z.B. 6647 oder 6631) angeschlossen (Abb. 2).
Die
Außenschienen der Drehbühne sind
elektrisch getrennt. Damit kann z.B. eine der
Schienen zur Besetzt-Meldung verwendet
werden.
Die farbig markierten Buchsen rechts am
Empfänger sind für zusätzliche FunktionsAnzeigen vorgesehen (siehe Kapitel 8).
Wichtiger Hinweis:
Die Drehscheibe 7286 wird im Rahmen
der üblichen Produkt-Weiterentwicklung
seit 2002 in einer technisch veränderten
Ausführung ausgeliefert. Auf diese Besonderheit ist die aktuelle Version von 7687
bereits abgestimmt. Sollten Sie jedoch
eine Drehscheibe besitzen, die vor 2002
gekauft wurde, so müssen Sie die Drehscheibe inklusive der Elektronik 7687 aufeinander abstimmen lassen. Über Ihren
Fachhändler können Sie hierzu die Drehscheibe 7286 zusammen mit der Elektronik 7687 an den Märklin Reparaturservice
einsenden.
Vorsicht: Ohne diese Abstimmarbeiten sind
Beschädigungen an der Elektronik oder an
der Drehscheibe möglich. Diese Beschä-
digungen sind nicht von der Herstellergarantie abgedeckt!
Page 4

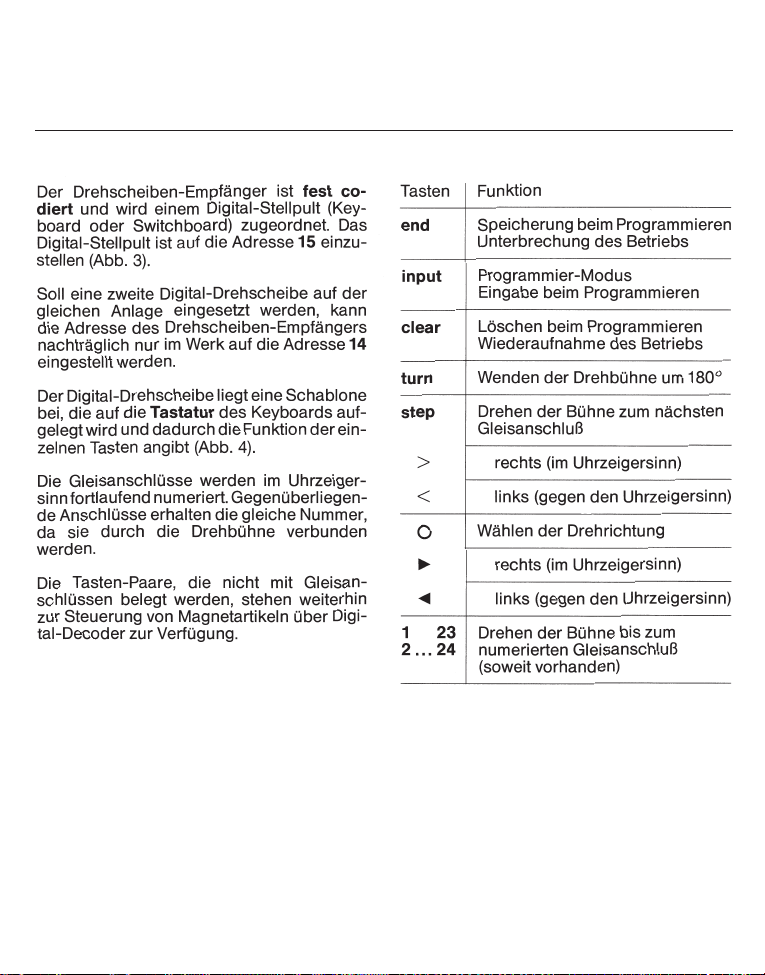

4. Keyboard als Steuergerät
3
Page 5

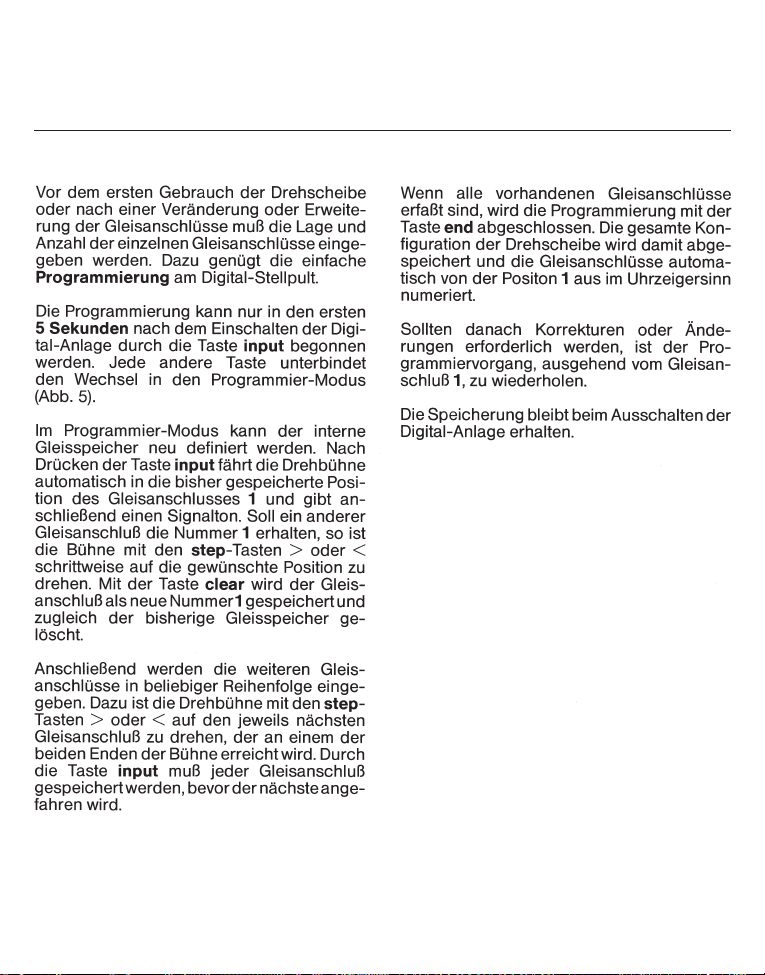

5. Programmierung
4
Page 6

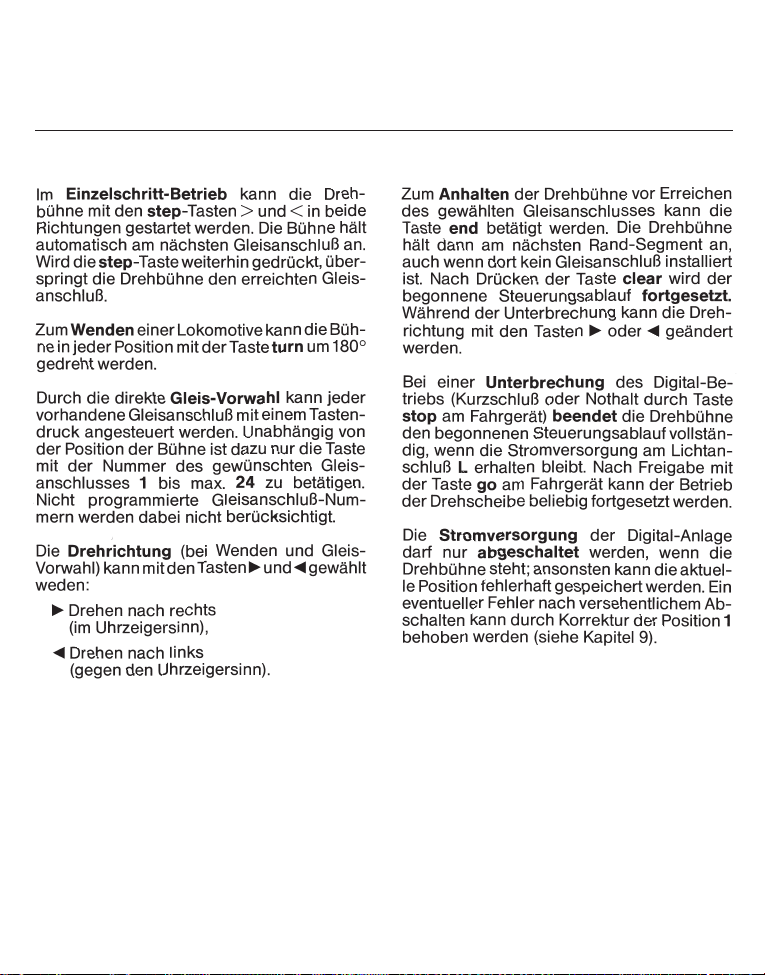

6. Betrieb der Drehscheibe
5
Die eingestellte Richtung bleibt erhalten, bis
sie geändert wird. Die Drehrichtung rechts
wird durch die Kontrolleuchte über der Taste
angezeigt (Abb. 6).
▲
Page 7

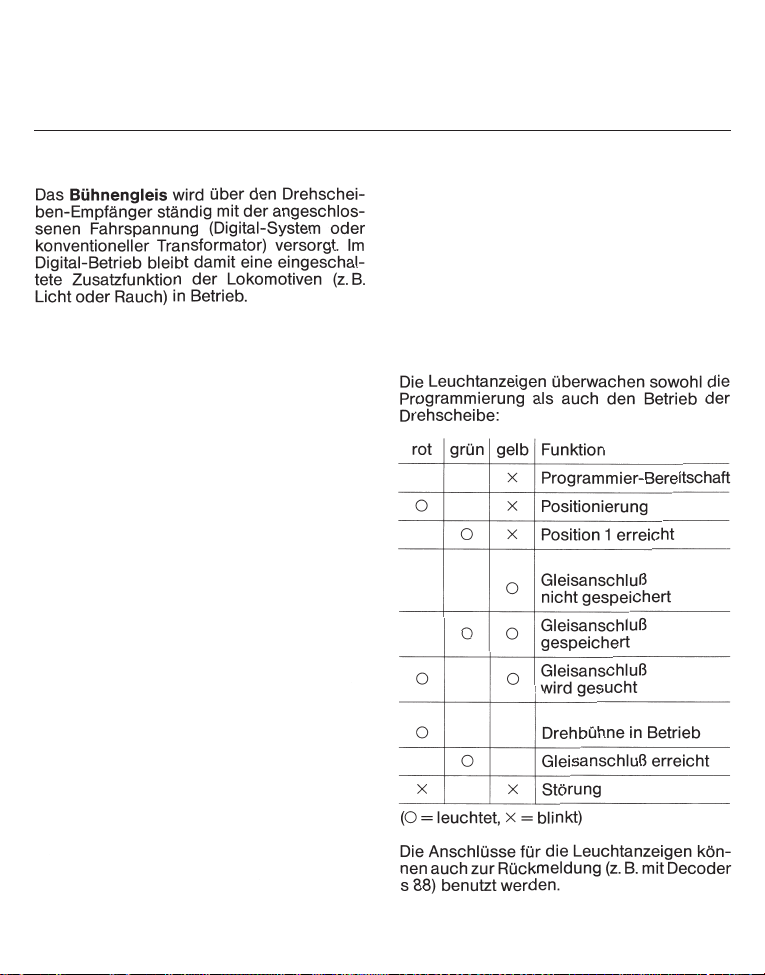

7. Fahrbetrieb 8. Funktionskontrolle
6
Zur Kontrolle der Funktionen sind am Drehscheiben-Empfänger Anschlüsse für
3 Kon-
troll-Leuchten
vorgesehen (Abb. 7). Hier
können Glühlampen (16 V) oder Leuchtdioden (mit entsprechendem Vorwiderstand) angeschlossen werden. Die Leuchtanzeigen
dürfen nur über die beiliegende
Diode
(1N 4001…4007) mit der Lichtstrom-Buchse
L verbunden werden (Einbaurichtung der
Diode beachten!).
Page 8

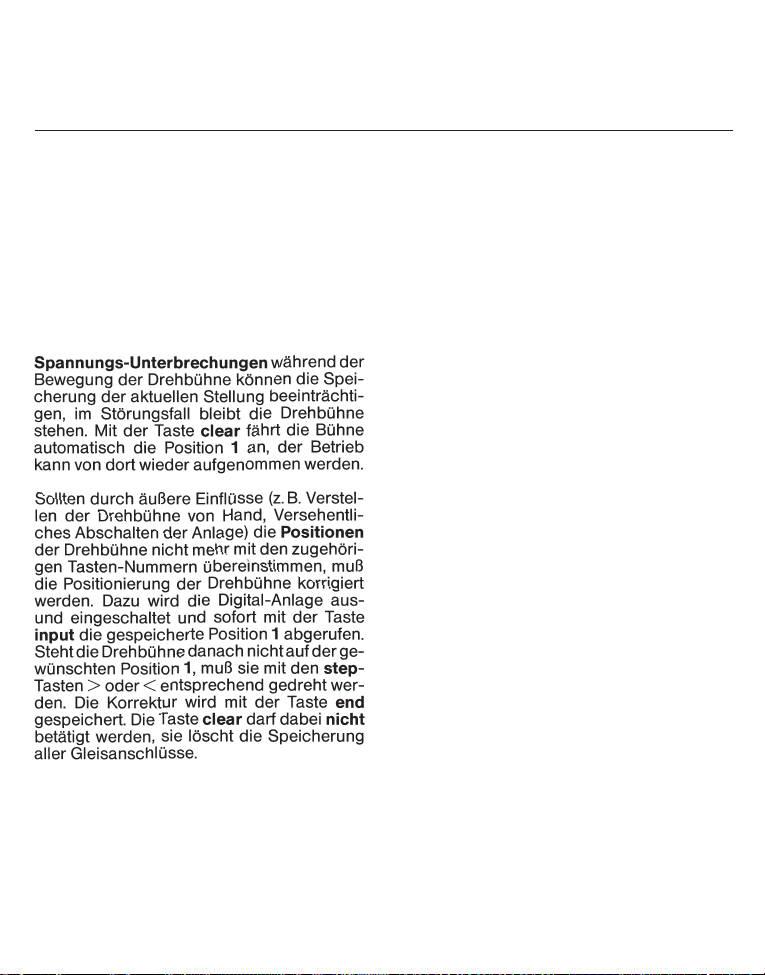

9. Betriebsstörungen 10. Wartung und Pflege
7
Zum Schutz von Motor und Getriebe ist in
die Steuerelektronik eine
Laufzeit-Kontrolle
integriert. Bei zu langsamem Lauf oder
Blockierung wird der Betrieb automatisch
unterbrochen. Zunächst muß die Störungsursache beseitigt werden (z.B. versetztes
Fahrzeug oder Fremdkörper). Danach kann
mit der Taste
clear der Betrieb fortgesetzt
werden.
Nach jedem Ausbau der Bühne und dem
Zusammenbau in umgekehrter Reihenfolge
sollte die Position
1 der Drehbühne über-
prüft werden (siehe Kapitel 9).
Wichtiger Hinweis:
Motor und Getriebe sind ab Werk
ausreichend geschmiert.
Bitte nicht ölen!
Beschädigungs-Gefahr!
Page 9
1. General Information 2. Installation on the layout
8
The
7286 Conventional Märklin Turntable
can be converted with the 7687 Digital
Retrofit Kit
to the easy-to-use control of the
7686 digital turntable. The turntable does
not have to be removed from the layout or
taken apart for this conversion. Turntables of
other makes are in general not equipped,
as delivered from their manufacturer, for the
installation of the 7687 Digital Retrofit Kit.
The 7686 turntable can be used for
conven-
tional
and for digital operation. A 6020
Central Unit or a Control Unit 6021, and a
6040 Keyboard are required for
digital con-
trol
of the turntable. It is also possible to
control the layout with a computer (6050 or
6051 Interface) and with a track diagram
control board on a computer screen (Comboard 60511).
By digitally controlling the turntable, each
existing track connection (spoke track) can
be accessed directly with the track indexing
feature. The turntable deck can be turned to
the next spoke track in single steps. At the
push of a button a locomotive on the deck can
also be turned 180° in either direction. The
special digital decoder and control electronics are integrated in the turntable receiver
delivered with the unit.
Information:
The description before you explains in particular the use and operation of the
digitally
equipped turntable.
Please note in addition the information on
the installation, on the operation of locomotives on the turntable, and on maintenance
of the turntable in the current instructions for
the 7286 turntable!
The
turntable receiver can be screwed di-
rectly onto the mounting posts under the turntable pit or next to the turntable on the layout
base board. The 30 cm (1’) ribbon cable is the
maximum distance that the receiver can be
from the turntable. The existing terminal
strip on the 7286 Conventional Turntable is
no longer needed when converting this turntable with the 7687 Digital Retrofit Kit.
Page 10

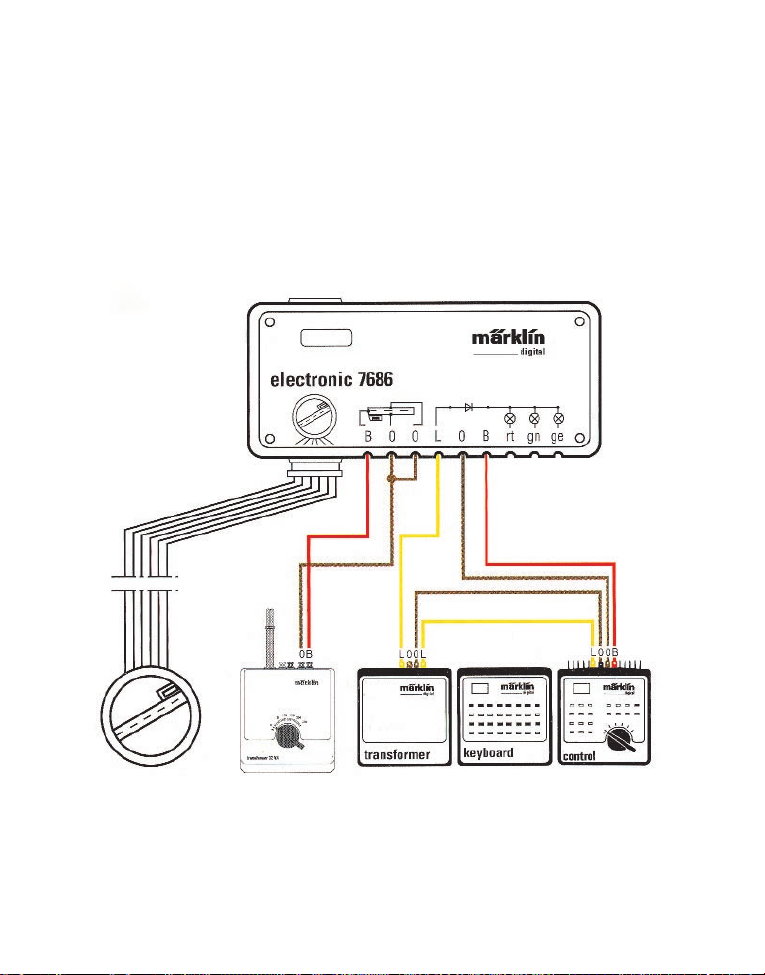

3. Electrical connections for the turntable
9
Important: The 7686 turntable is designed to
be operated only on the
Märklin Digital H0
system. This turntable cannot be used with
Märklin Digital= for two-rail layouts.

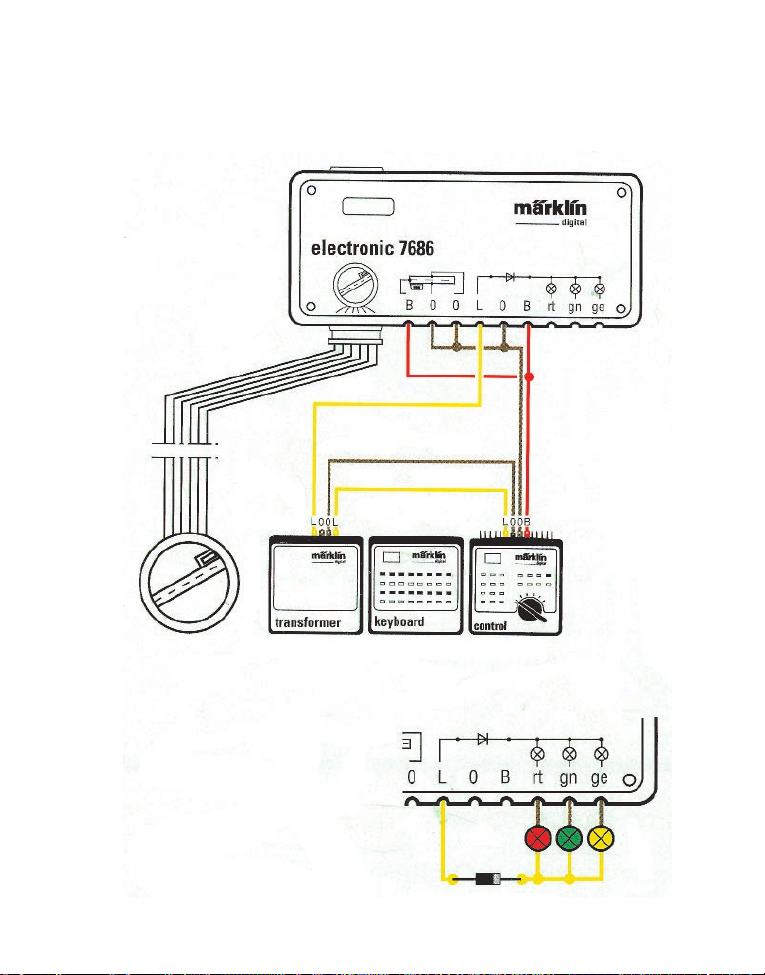

The
ribbon cable for the turntable has a
sixpin special plug which is inserted into
the corresponding socket on the receiver.
The center sockets
B and 0 on the receiver
are connected to the Digital power circuit
(Central Unit or Booster). The socket
L must
be connected to the
same transformer as
that supplying the Digital power circuit (ill. 1).
The existing control box for the 7286 Conventional Turntable is no longer needed
when converting this turntable with the 7687
Digital Retrofit Kit. Simultaneous hookup of
the conventional control box and the digital
decoder is not possible.
For
digital locomotive operation the sockets
B 0 0 for locomotive power are connected to a
digital power circuit (Central Unit or Booster)
(ill.1). This power circuit may be different from
that supplying power for controlling the turntable.
For
conventional locomotive operation the
sockets
B 0 0 are connected to a standard
train transformer (example: 6627/6631, ill. 2).
The
running rails on the turntable are electri-
cally separated from each other. This will
allow you to use one of these rails for a “track
occupied” feedback signal.
The sockets marked in colors to the right
of the receiver are intended for additional
function indications (see Part 8).
Important Information:
The 7286 turntable has been delivered
since 2002 in a technically different version
that is part of the usual ongoing product
development. The current version of the
7687 has already been designed for this
change. If you have a turntable that was
bought before 2002, then you must have
the turntable and the 7687 electronic circuit adjusted to work together. You can
have your authorized Märklin dealer send
the 7286 turntable along with the 7687
electronic circuit to the Märklin Service
Department.
Caution: With this adjustment work,
damage is possible to the electronic
circuit or the turntable. These damages
are not covered by the manufacturer’s
warranty!
Page 11

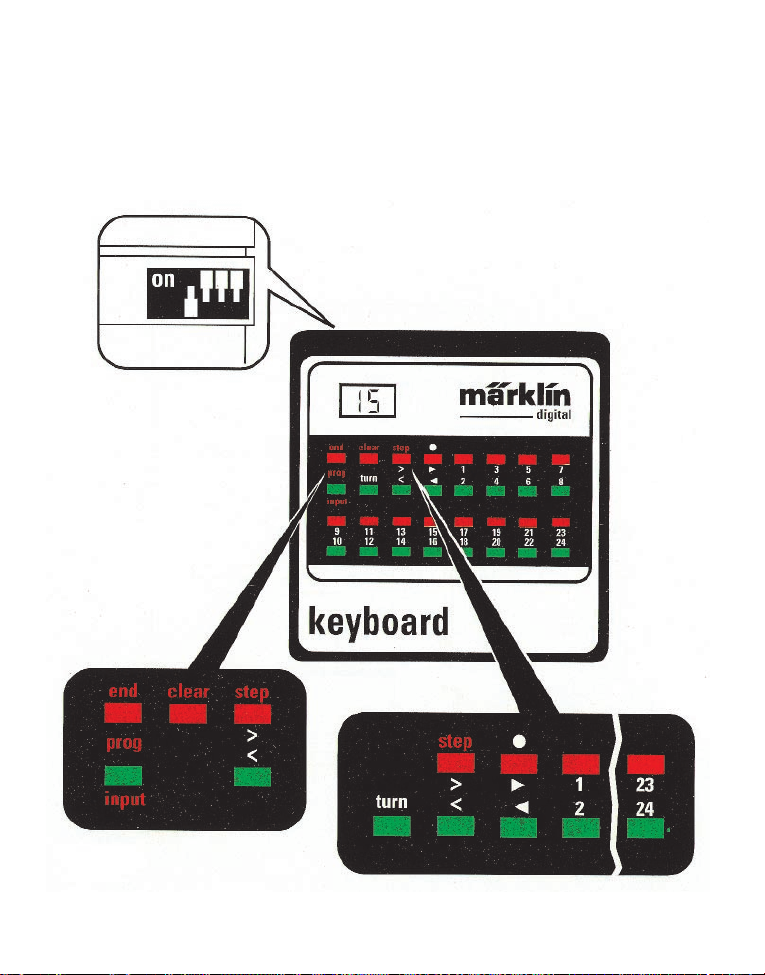

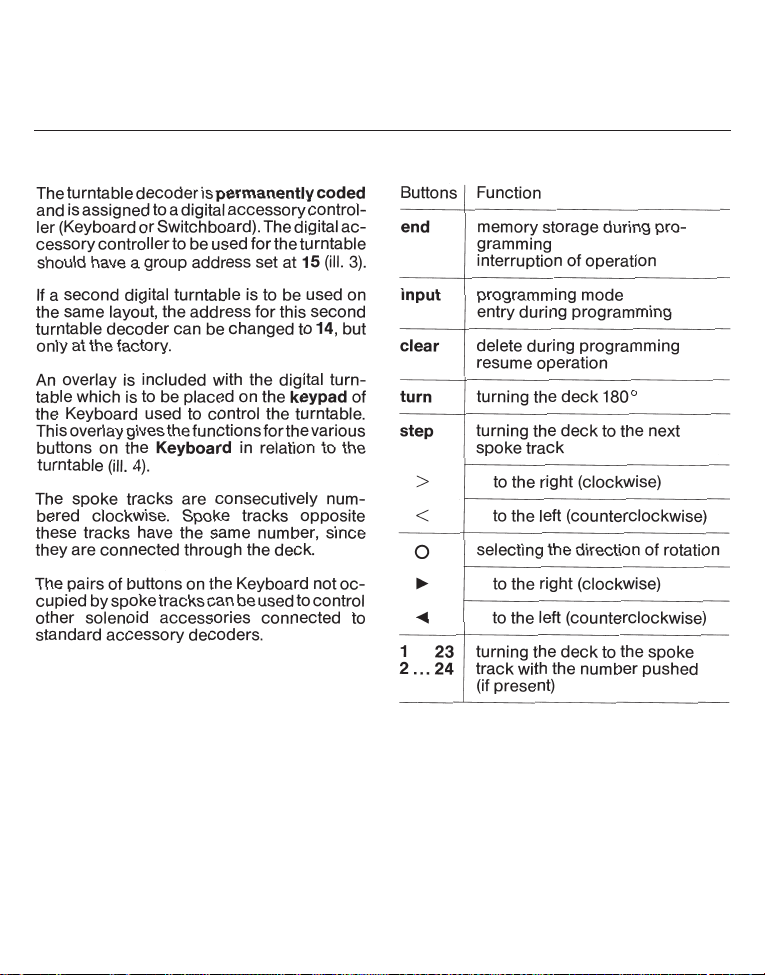

4. Keyboard as control component
10
Page 12

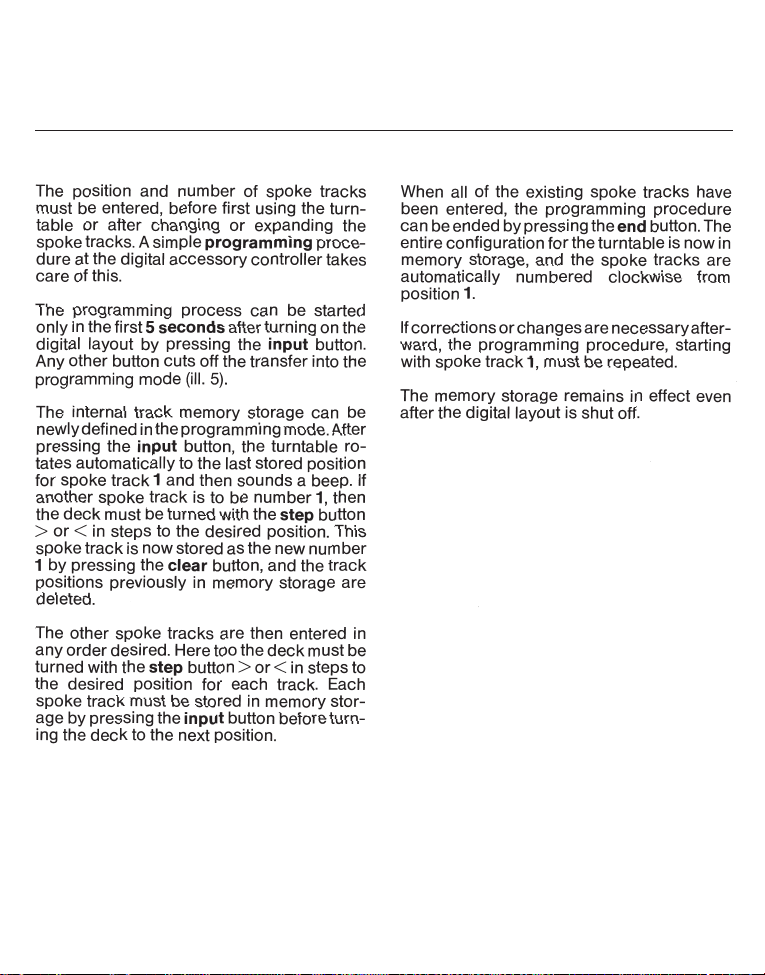

5. Programming
11
Page 13

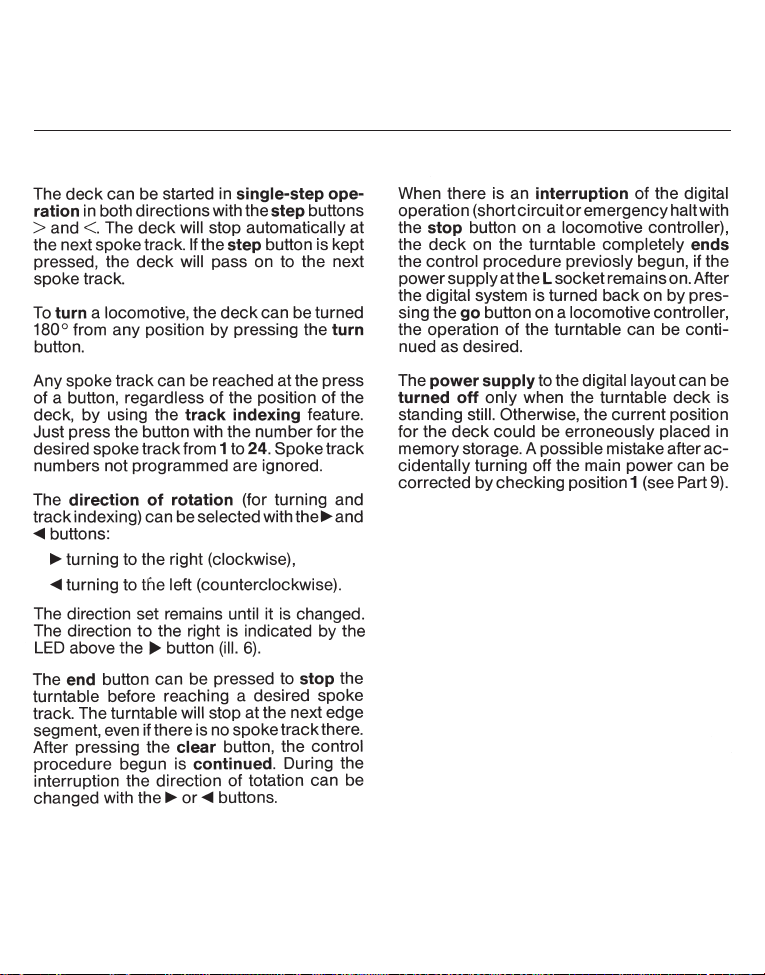

6. Operating the turntable
12
Page 14

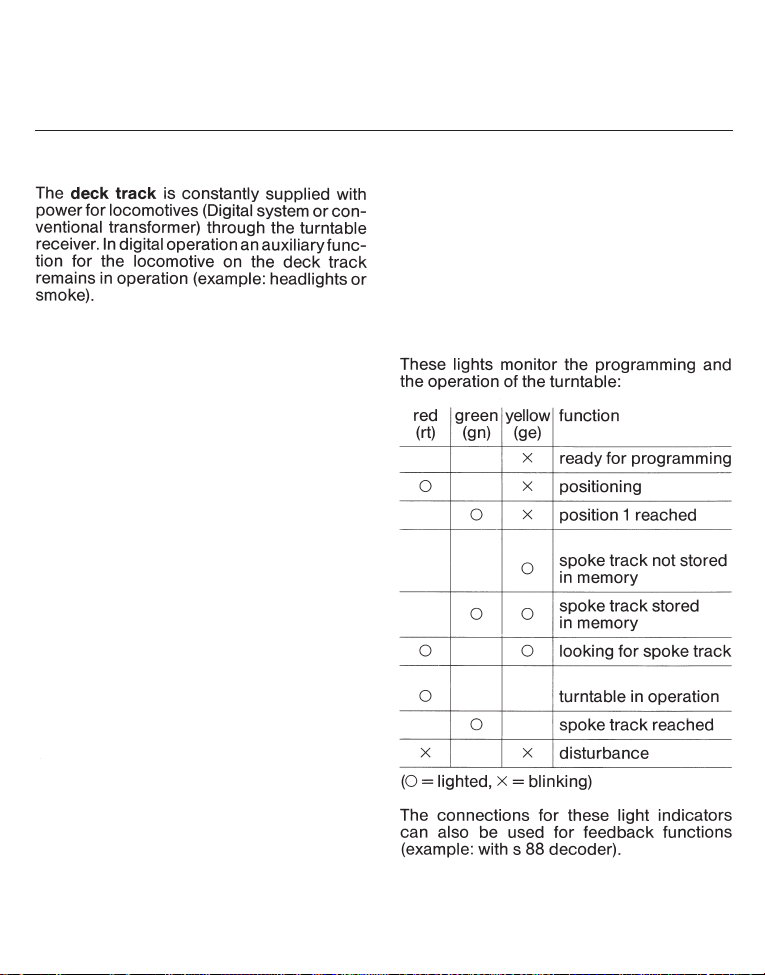

7. Operating locomotives 8. Function monitoring
13
Connections for 3 lights are provided on the
turntable receiver for monitoring functions
(ill. 7). Light bulbs (16 volt) or LED’s (with the
appropriate resistance) can be connected
here. These light indicators can be connected
to the
L accesory power socket only with
the
diode (1N4001…4007) included with
the turntable (follow installation instructions
for this diode!).
Page 15

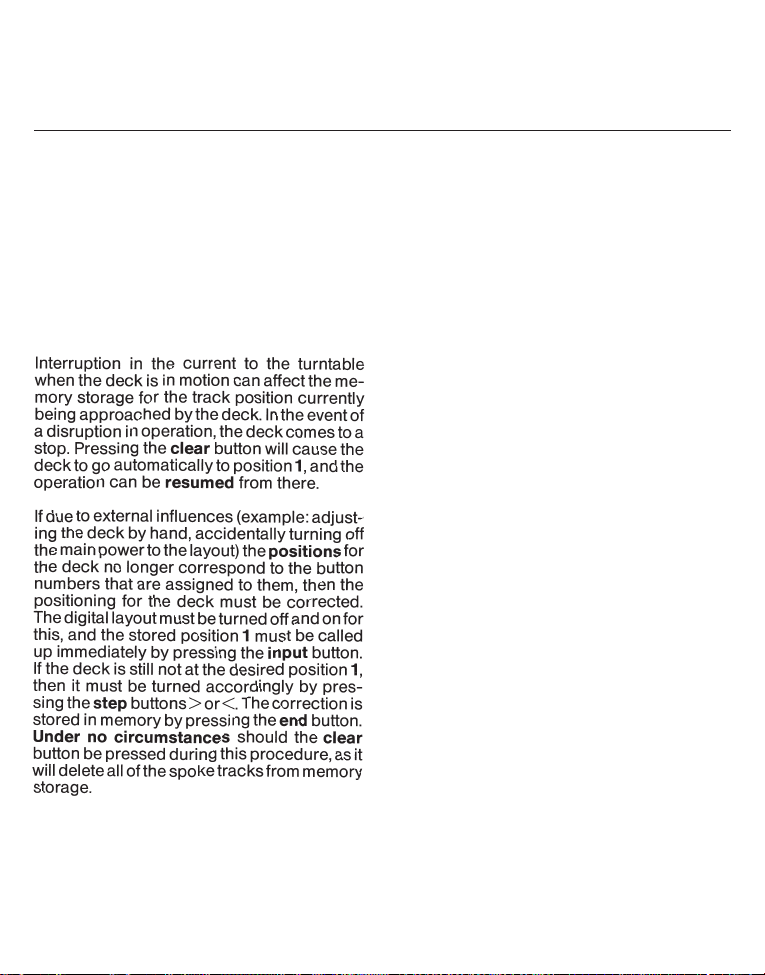

9. Trouble shooting 10. Maintenance and Service
14
A
running time control is integrated into
the control electronics to portect the motor
and mechanism. If the deck is turning too
slowly or is jammed, the operation is automatically interrupted. First the cause of the
problem must be corrected (example: derailed
locomotive, foreign object). After that operation can be resumed by pressing the
clear
button.
Position 1 of the turntable deck should be
checked (see Section 9) after each time that
it is removed from the turntable and after
being installed back into the turntable.
Important note:
The motor and gearbox have been adequately lubricated at the factory.
Please do not
oil! This could cause damage!
Page 16
1. Remarques générales 2. Montage
15
Avec le
kit de modification Digital 7687, la
plaque tournante Märklin 7286 conven-
tionnelle peut être réglée ultérieurement sur
la commande confortable de la plaque
tournante Digital 7686. La plaque tournante
n’a pas besoin d’être déposée ou démontée
pour la modification. Les plaques tournantes
d’autres marques
ne sont généralement
pas préparées de série pour le kit de modifi-
cation Digital 7687.
La plaque tournante 7686 convient tout
autant au
trafic conventionnel qu’au trafic
Digital.
La commande digitale de la plaque
tournante s’effectue au moyen d’une unité
centrale (Central Unit 6020 ou Control Unit
6021) et d’un pupitre de commande Digital
Keyboard 6040). Par ailleurs, la commande
peut s’effectuer à l’aide d’un oridnateur (In-
terface 6050 ou 6051) et d’un poste d’aiguillage à synoptique sur écran (Comboard
60511).
En commande digitale de la plaque tounante,
chaque raccordement de voie présent peut
être directement choisi par présélection. En
fonctionnement pas à pas, la rotation est possible jusqu’au raccordement de voie suivant.
Par ailleurs, une pression de touche suffit à
faire effectuer une rotation de 180°à la loco-
motive située sur la plate-forme. Libre choix
du sens de rotation. Le Decoder Digital
spécial et l’électronique de commande sont
intégrés au récepteur livré avec la plaque
tournante.
Information:
Ce manuel décrit surtout la mise en place
et l’exploitation du pont tournant en version
digitale.
Vous trouverez d’autres informations au sujet
du montage, de l’exploitation et de l’entretien
dans la notice actualisée du pont tournant
réf. 7286!
Possibilité de
visser le récepteur de la pla-
que tournante
directement aux tourillons de
fixation prévus à cet effet, situés sous la fosse
de la plaque tournante, ou encore au socle à
côte, de la plaque. Le câble-ruban de 30 cm
placé sous la plaque tournante détermine
l’éloignement possible du récepteur. Lors de
la modification de la plaque tournante conventionnelle 7286 avec le kit de modification
Digital 7687, la plaque à bornes existante
est supprimée.
Page 17
3. Raccordement électrique de la plaque tournante
16
Recommandation: la commande de la plaque tounante 7686 est exclusivement conçue pour le
système Märklin Digital H0. Une
commande Märklin Digital= pour réseaux à
deux rails conducteurs
n’est pas possible!
Avec la prise spéciale à six fiches, le
câble-
ruban
de la plaque tournante vient s’enficher
dans la réglette de raccordement correspondante du récepteur. Les prises médianes
B et
0 du récepteur sont raccordées au circuit
électrique Digital (Central Unit ou Booster).
La prise
L doit êter reliée au même trans-
formateur
que celui qui alimente le circuit
électrique Digital (Illustr. 1).
Lors de la modification de la plaque
tournante conventionelle 7286 avec le kit
de modification Digital 7687, le pupitre de
commande existant est supprimé. Une connexion simultanée du pupitre de commande
conventionnel et du récepteur Digital est
impossible.
En trafic Digital, les prises d’alimentation en
courant-traction
B 0 0 sont raccordées à un
circuit électrique Digital (Central Unit ou
Booster) (Illustr. 1). Ce circuit n’est pas obligatoirement le même que celui qui alimente
la commande de la plaque tournante.
En trafic conventionnel (Illustr. 2), les prises
B 0 0 sont raccordées à un transformateur
normal (par ex. 6647 ou 6631).
Les
voies extérieures de la plate-forme
bénéficient d’un sectionnement électrique.
Une des voies peut ainsi être utilisée pour
les messages d’occupation.
Les prises de couleur à droite du récepteur
sont prévues pour des annonces de fonctions
supplémentaires (cf. chapître 8).
Remarque importante:
Dans le cadre du développement de nos
produits, le pont tournant 7286 est livré,
depuis 2002, dans une version techniquement modifiée. La version actuelle du kit
électronique 7687 est déjà adaptée à ce
changement technique. Si vous possédez
un pont tournant acquis avant 2002, vous
devez faire accorder ce dernier avec le kit
électronique 7687. Pour ce faire, adressezvous à votre revendeur spécialisé afin
d'expédier au Service de Réparation
Märklin votre pont tournant 7286 et le
kit 7687.
Attention: A défaut d'une adaptation entre
les deux composants cités, des dommages
peuvent survenir soit au pont tournant,
soit à l'électronique. Ces dommages ne
seront pas couverts par la garantie!
Page 18

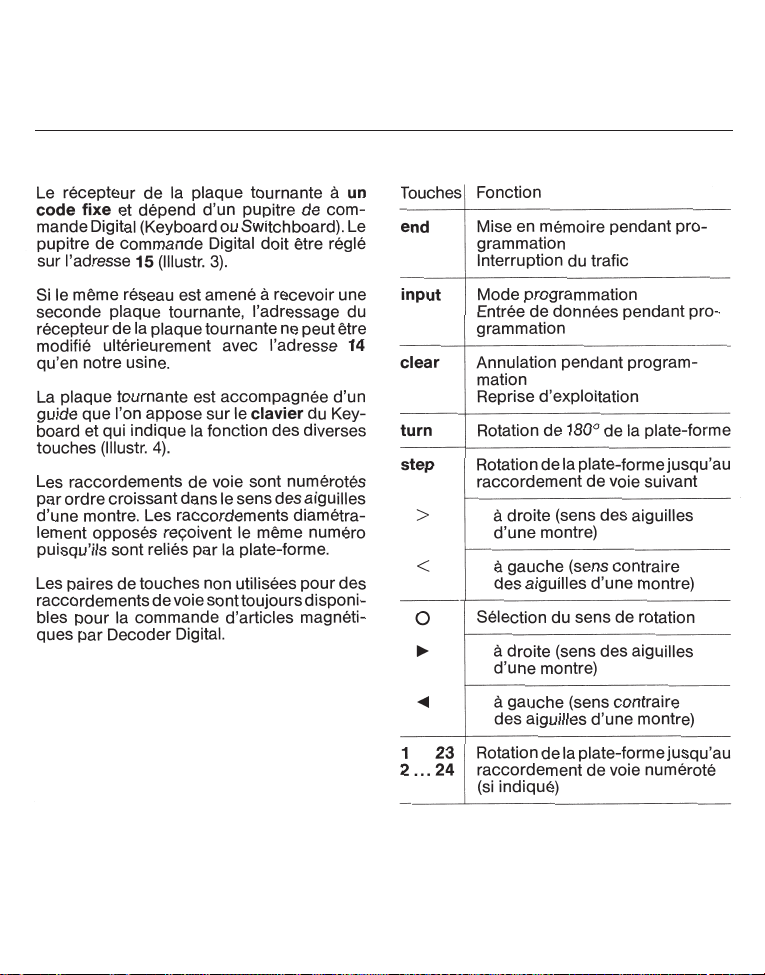

4. Le pupitre de commande Keyboard
17
Page 19

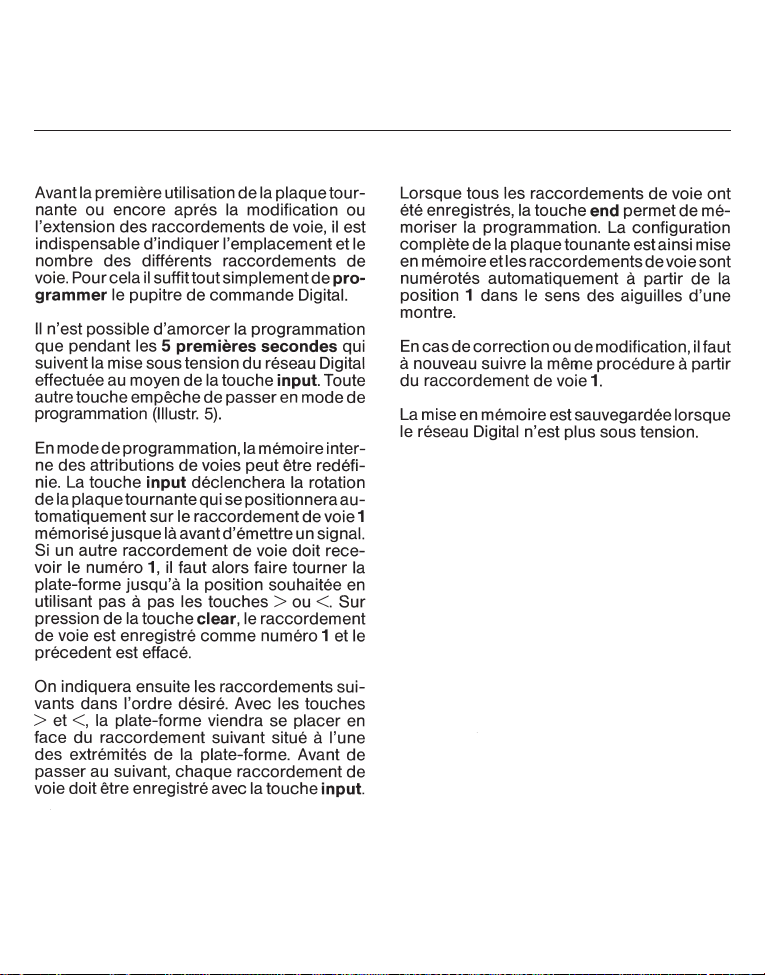

5. Programmation
18
Page 20
6. Fonctionnement de la plaque tournante
19
Le sens de rotation programmé est maintenu
tant qu’aucune modification n’intervient. La
rotation à droite est indiquée par la lampe de
contrôle de la touche (Illustr. 6).
▲
Page 21

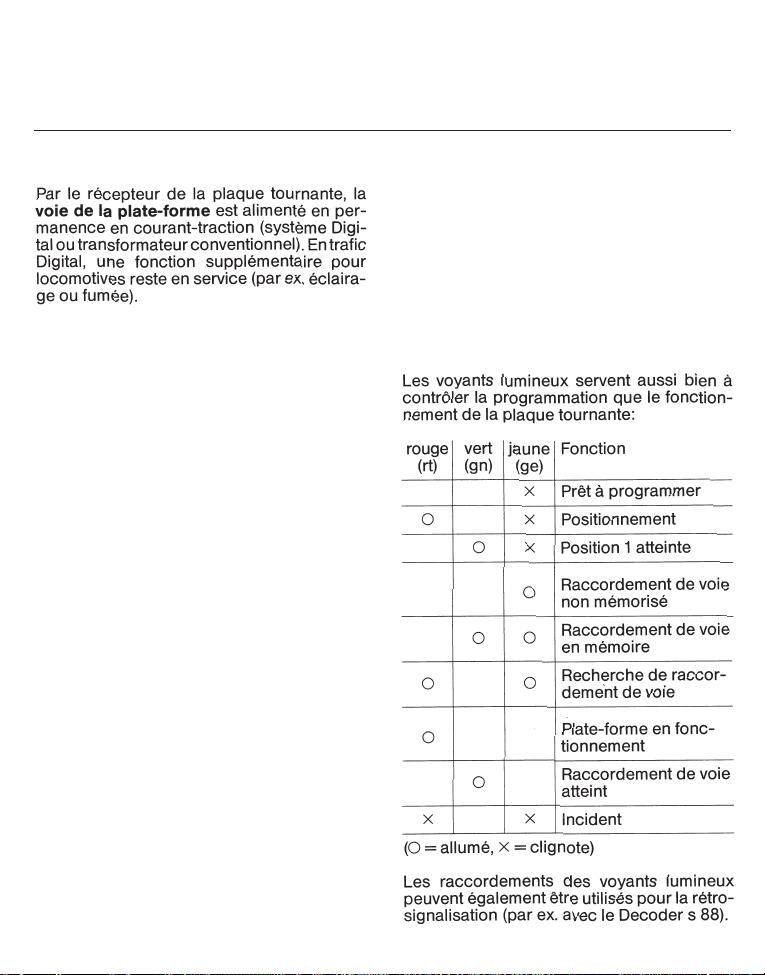

7. Trafic 8. Contrôle des fonctions
20
Pour le contrôle des fonctions, des raccordements pour
3 lampes de contrôle sont pré-
vus sur le récepteur de la plaque tournante
(Illustr. 7). On puet y brancher des ampoules
(16 V) ou des diodes lumineuses (avec ré-
sistance correspondante). Les voyants lumineux doivent être connectés par la
diode
lumineuse
jointe (1N 4001…4007) avec la
borne
L pour courant d’éclairage (attention
au sens de montage de la diode!).
Page 22

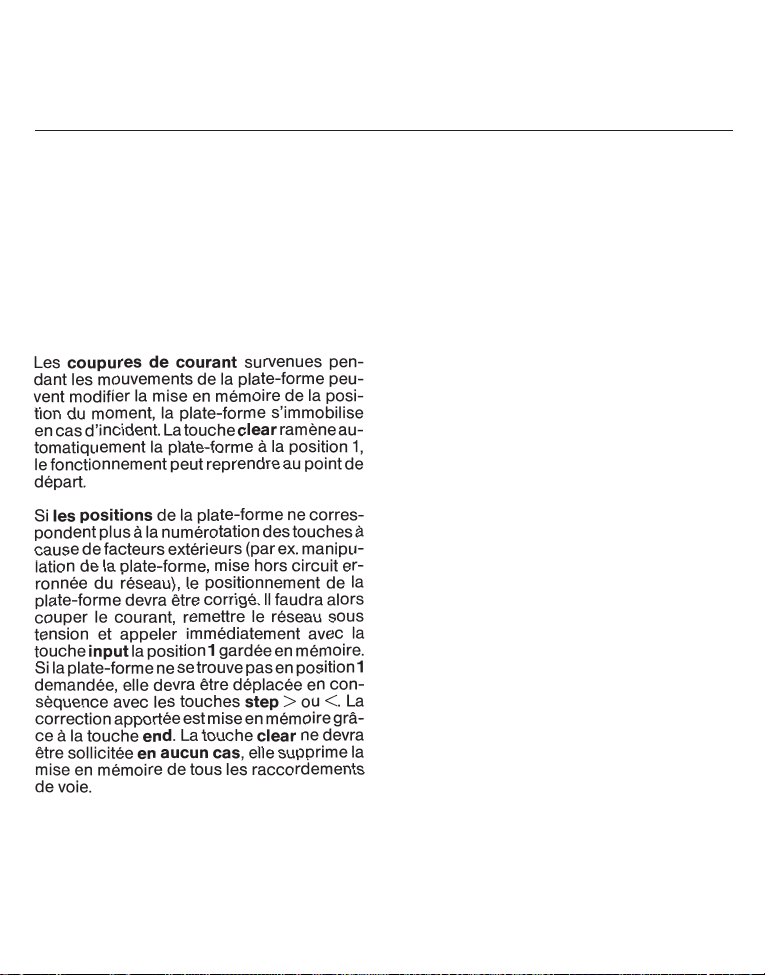

9. Incidents de fonctionnement
10. Maintenance et entretien
21
Pour permettre le contrôle du moteur et de la
transmission, un
contrôle de retard a été in-
tégré à l’électronique de commande. En cas
de fonctionnement trop lent ou de blocage,
le trafic est automatiquement interrompu. La
cause de l’incident une fois écartée (par ex.
véhicule désaxé ou corps étranger), la remise en route se foit au moyen de la touche
clear.
Après chaque démontage et remontage du
pont, il est recommandé de vérifier à chaque
fois la position 1 du pont tournant (voir aussi
chapitre 9).
Information importante:
Le moteur et la transmission sont suffisamment graissés au départ de l’usine.
S.V.P. ne
pas huiler! Danger de dégradation!
Page 23
1. Algemeen 2. Inbouw in de modelbaan
22
Met
Digital-ombouwset 7687 kan de gewo-
ne
Märklin-draaischijf 7286 naderhand op
de comfortabele regeling van de Digitaldraaischijf 7686 overschakelen. Voor de ombouw hoeft de draaischijf niet uit de baan
genomen of gedemonteerd te worden.
Draaischijven van andere fabrikaten zijn in
het algemeen seriematig
niet voorbereid
voor de Digital-ombouwset 7687.
De draaischijf 7686 isvoor zowel
traditioneel
als in het digitale rijbedrijf inzetbaar. Voor de
digitale regeling van de draaischijf zijn een
centrale eenheid (Central Unit 6020 of Control Unit 6021) en een Digital-seinplaat (keyboard 6040) nodig. Bovendien kan er via een
computer (Interface 6050 of 6051) en via een
seintableau op het beeldscherm (comboard
60511) geregeld worden.
Met de digitale regeling van de draaischijf kan
elke bestaande railaansluiting via de sporenvoorkeuze direct geregeld worden. Bij stap
voor stap is het draaien naar het volgende
spoor mogelijk. Bovendien kan een lokomotief op de draaibrug 180° gedraaid worden.
Daarbij is de draairichting naar vrije keus. De
speciale Digital-decoder en de regelelektronica zijn geïntegreerd in de meegeleverde
draaischijf-ontvanger.
Opmerking:
Deze, voor U liggende, gebruiksaanwijzing
beschrijft speciaal het in gebruik nemen en
het toepassen van de
digitaal uitgeruste
draaischijf.
Verdere informatie over het inbouwen, het
rijbedrijf en het onderhoud vindt in de actuele
gebruiksaanwijzing van de draaischijf 7286!
De
draaischijf-ontvanger kan direct op de
daartoe aangebrachte houder onder de kuil
van de draaischijf of naast de draaischijf op de
grondplaat geschroefd worden. De 30 cm
lange lintkabel aan de onderzijde van de
draaischijf bepaalt de mogelijke afstand van
de ontvanger. Bij de ombouw van de gewone draaischijf 7286 met Digital-ombouwset
7687 vervalt de aanwezige aansluitlijst.
Page 24
3. Elektrische aansluiting van de draaischijf
23
Opmerking: De regeling van de draaischijf
7686 is alleen voor het
Märklin Digital H0-
systeem ontworpen. Een regeling met Märklin
Digital= voor tweerailbanen is
niet mogelijk!
De
platte lintkabel van de draaischijf wordt
met de zespolige speciale steker in de overeenkomstige contact op de ontvanger gestoken. De middelste bussen
B en 0 van de
ontvanger worden op de Digital-stroomkring
(Central Unit of booster) aangesloten. De
bussen
L moet op dezelfde tranformator
die de Digital-stroomkring voedt, aangesloten
worden (afb. 1).
Bij de ombouw van de gewone draaischijf
7286 met Digital-ombouwset 7687 vervalt
de aanwezige regelaar. Gelijktijdig aansluiten
van de gewone regelaar en de Digitalontvanger is niet mogelijk.
Bij
digitaal rijbedrijf worden de bussen B0 0
voor rijstroomvoeding op een Digitalrijstroomkring aangesloten (afb. 1). Deze
stroomkring moet niet dezelfde stroomkring
zijn, die de regeling van de draaischijf verzorgt.
Bij
traditioneel rijbedrijf worden de bussen
B 0 0 op een normale rijtransformator (bijv.
6647 of 6631) aangesloten (afb. 2).
De
buitenrails van de draaischijf zijn elek-
trisch gescheiden. Daardoor kan bijv. een van
de rails voor spoorbezetmelding gebruikt
worden.
De met kleuren gemerkte bussen rechts
op de ontvanger zijn voor de weergave van
extra functies bedoeld (zie hoofdstuk 8).
Belangrijke opmerking:
De draaischijf 7286 wordt in het kader
van overige product-ontwikkelingen sinds
2002 in een technisch gewijzigde uitvoering geleverd. Op deze wijziging zijn de
huidige versies van de 7687 reeds aangepast. Indien u echter een draaischijf bezit
die voor 2002 aangeschaft is, dan dient u
de draaischijf 7286 en de decoder 7687
op elkaar aan te laten passen. Via uw
winkelier kunt u de draaischijf 7286 samen
met de decoder 7687 naar het Märklinservice-centrum verzenden.
Pas op: zonder deze aanpassing is het
mogelijk dat de decoder of draaischijf
beschadigd raakt. Deze beschadigingen
vallen niet onder de fabrieksgarantie!
Page 25

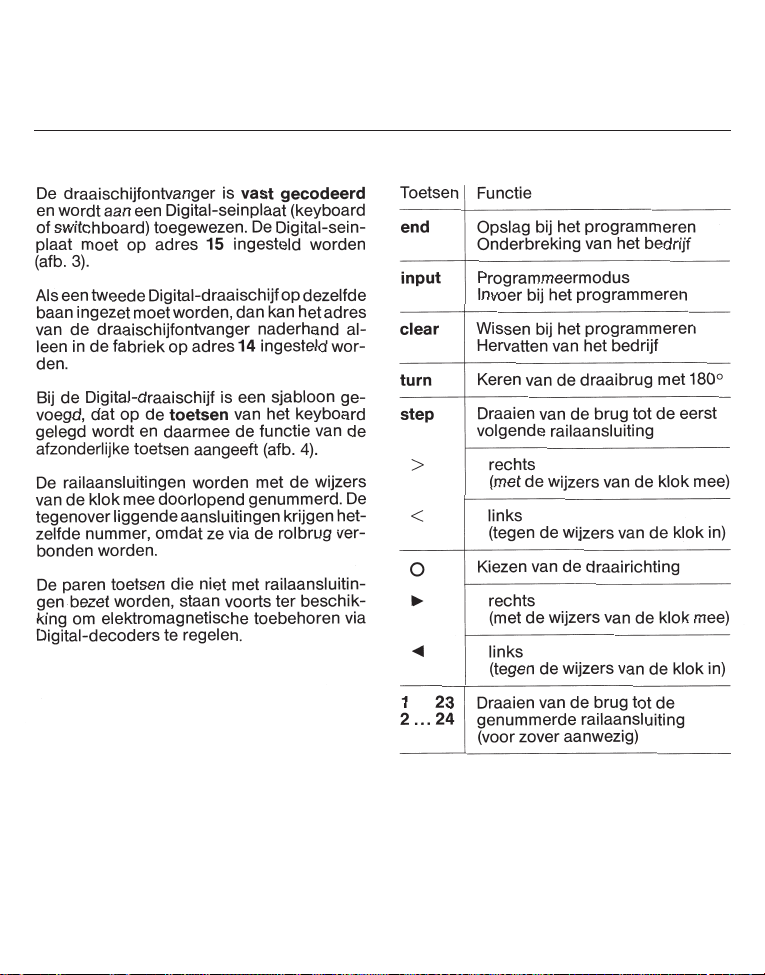

4. Keyboard als regelaar
24
Page 26

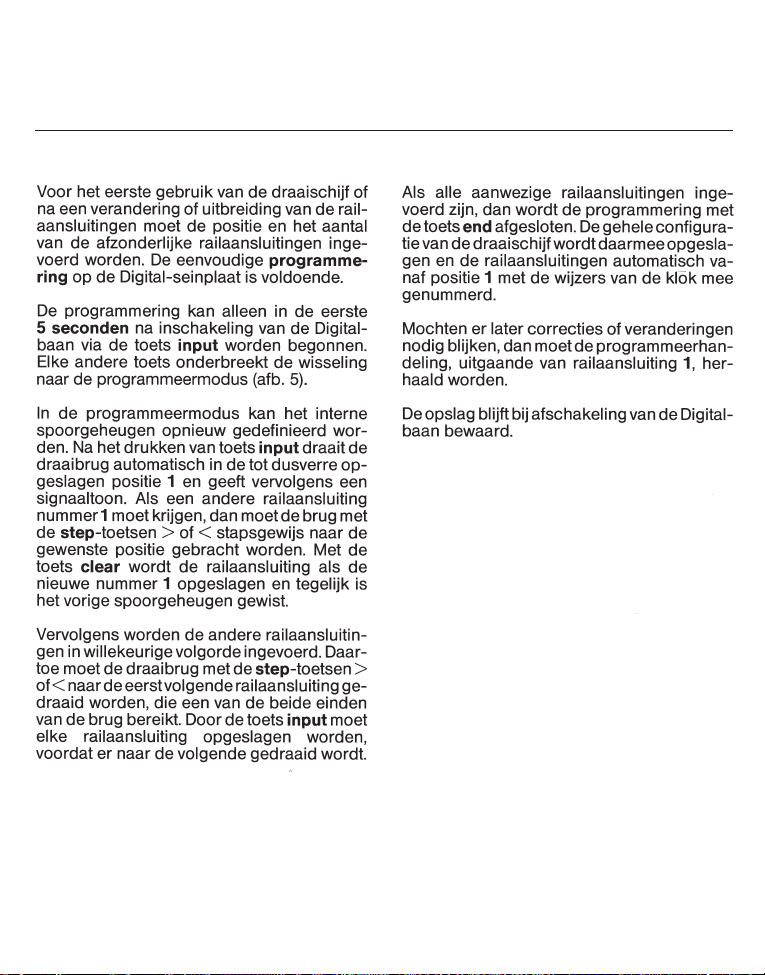

5. Programmering
25
Page 27

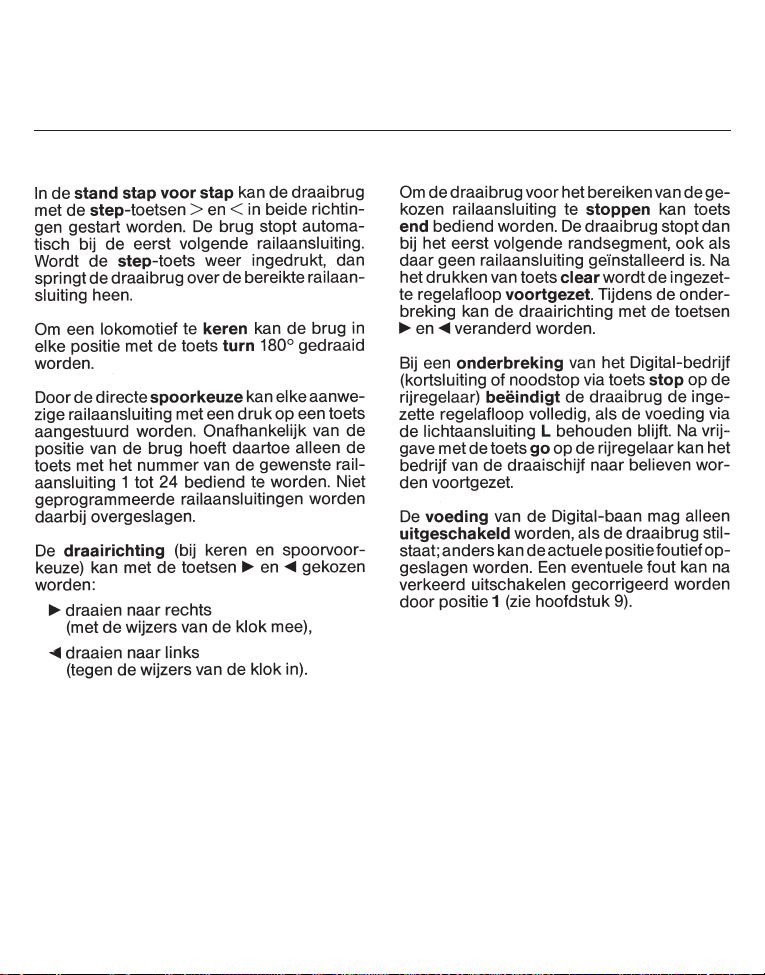

6. Bedrijf van de draaischijf
26
De ingestelde richting blijft behouden tot hij
veranderd wordt. De draairichting naar rechts
wordt via de controlelampjes boven de toets
weergegeven (afb. 6).
▲
Page 28

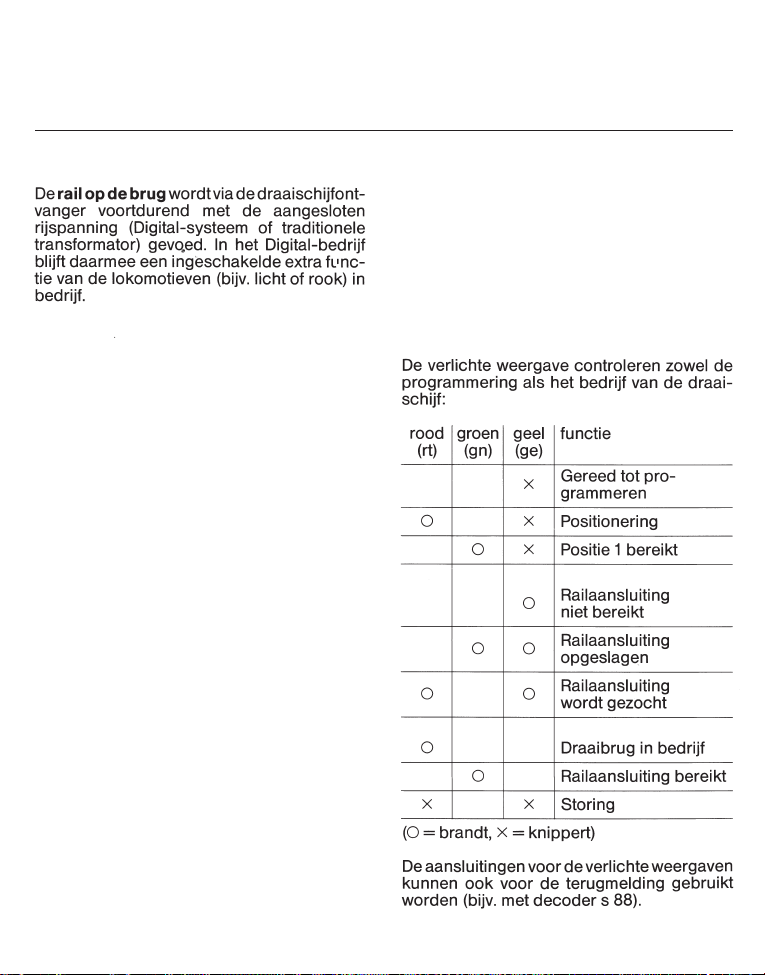

7. Rijbedrijf 8. Functiecontrole
27
Om de functies te controleren zijn op de draaischijfontvanger aansluitingen voor
3 contro-
lelampen
aangebracht (afb. 7). Hier kunnen
gloeilampen (16 V) of lichtdiodes (met een
juiste voorschakelweerstand) aangesloten
worden. De verlichte weergave mag alleen via
de bijgevoegde
diode (1N4001…4007) met
de lichtstroombus
L verbonden worden (let
op de inbouwrichting van de diode).
Page 29

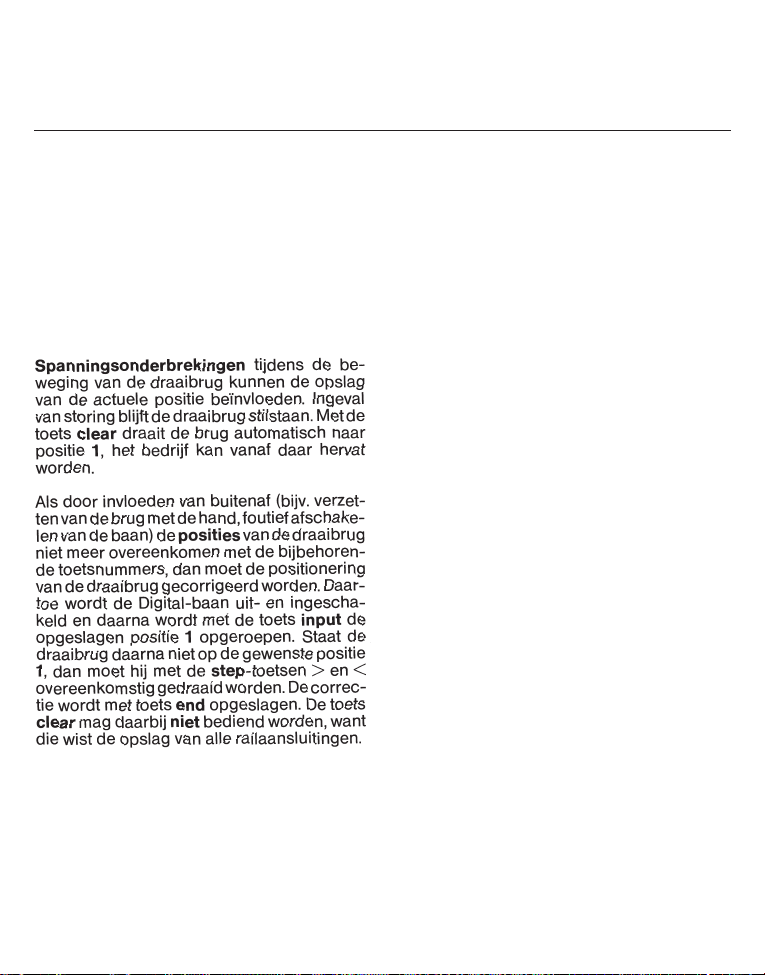

9. Bedrijfsstoringen 10. Storingen en onderhoud
28
Om de motor en de aandrijving te beschermen is er in de regelelektronica een
looptijd-
controle
geïntegreerd. Als er te langzaam
gereden wordt of als de lok geblokkeerd is,
wordt het bedrijf automatisch onderbroken.
Allereerst moeten de storingsoorzaken opgelost worden (bijv. ontzet voertuig of vreemde
voorwerpen). Daarna kan met de toets
clear
het bedrijf voortgezet worden.
Na het uitbouwen en het opnieuw monteren
van de draaischijfbrug, dient de positie 1
van de brug weer gecontroleerd worden (zie
hoofdstuk 9).
Belangrijke opmerking:
Motor en aandrijving zijn af fabriek geolied.
Niet extra oliën! Dit kan tot beschadigingen leiden!
Page 30
Page 31
603 764 01 03 sd
Printed in Germany
Imprimé en Allemagne
Änderungen vorbehalten
Gebr. Märklin & Cie. GmbH
Postfach 8 60
D-73008 Göppingen
www.maerklin.com
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including
interference that may cause undesired operation.
Page 32
Abb. 2
6647
6002 6040 6021
Page 33
Abb. 3
Abb. 6
Abb. 5
Abb. 4
Page 34
Abb. 1
Abb. 7
6002 6040 6021
1N4001 … 4007
Page 35
U 3
Loading...
