Page 1
73407
Schlussbeleuchtung
Marker Lights
Eclairage de fin de convoi
Sluitverlichting
Alumbrado de cola
Illuminazione di coda
Slutljuslykta
Slutbelysning
Page 2
2
Die Schlussbeleuchtung 73407 wird von der Innenbeleuchtung 73400 (Trix 66719) versorgt. Verwendbare Wagen:
The 73407 marker lights are powered from the 73400 (Trix 66719) interior light circuit board. See below for cars:
L’éclairage de fin de convoi réf. 73407 est alimenté par l’éclairage intérieur réf. 73400 (Trix 66719). Voitures utilisables:
De sluitverlichting 73407 wordt door de binnenverlichting 73400 (Trix 66719) van stroom voorzien.
Toepasbare rijtuigen:
El alumbrado de cola 73407 se alimenta desde la alimentación interior 73400 (Trix 66719). Para los coches :
L’illuminazione di coda 73407 viene alimentata dall’illuminazione interna 73400 (Trix 66719). Si carrozze utilizzabili:
Slutljuslyktan 73407 får sin strömmatning från vagnsbelysningen 73400 (Trix 66719). Beträffande vilka vagnar:
Slutbelysning 73407 forsynes med strøm fra den indvendige belysning 73400 (Trix 66719).
Anvendelige vogne, se nedenfor:
Märklin: 26540, 29680, 43850, 43860, 43865, 43870, 43880, 43910, 43911, 43920, 43921,43929, 43930, 43931, 43940,
43941, 43950, 43951
Trix: 23400, 23401, 23402, 23403, 23404, 23410, 23411, 23412, 23413, 23414, 23415, 23416, 23417, 23418, 23419,
23421, 23422, 23423, 23424, 23408, 23409, 23428
Page 3
3

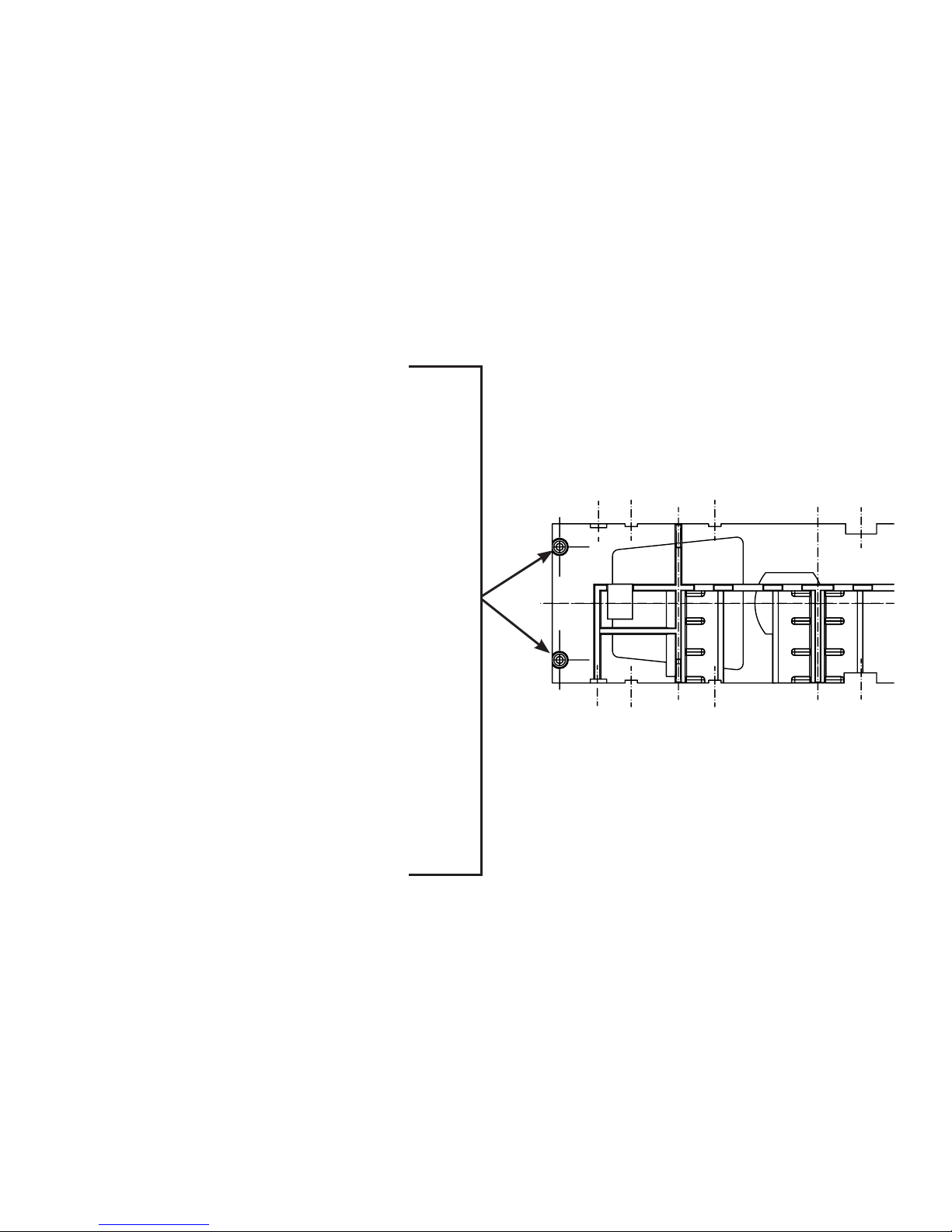

Hier die Schlussbeleuchtung aufsetzen!
Wahlweise am linken oder rechten Wagenende.
Place the marker lights here!
Either on the left or the right end of the car.
Poser ici l’éclairage de fin de convoi !
A l’extrémité gauche ou droite de la voiture, au choix.
Hier de sluitverlichting plaatsen!
Naar keuze aan het linker- of rechter rijtuigeinde.
¡Colocar aquí el alumbrado de cola!
Opcionalmente en el extremo izquierdo o en el extre
-
mo derecho del vagón o coche.
Applicare qui l’illuminazione di coda!
A scelta all’estremità della carrozza a sinistra o a
destra.
Placera slutljuslyktan här!
På vänster eller höger sida, allt efter önskemål.
Sæt slutbelysningen på her!
Efter eget valg på højre eller venstre vognende.
Page 4
4

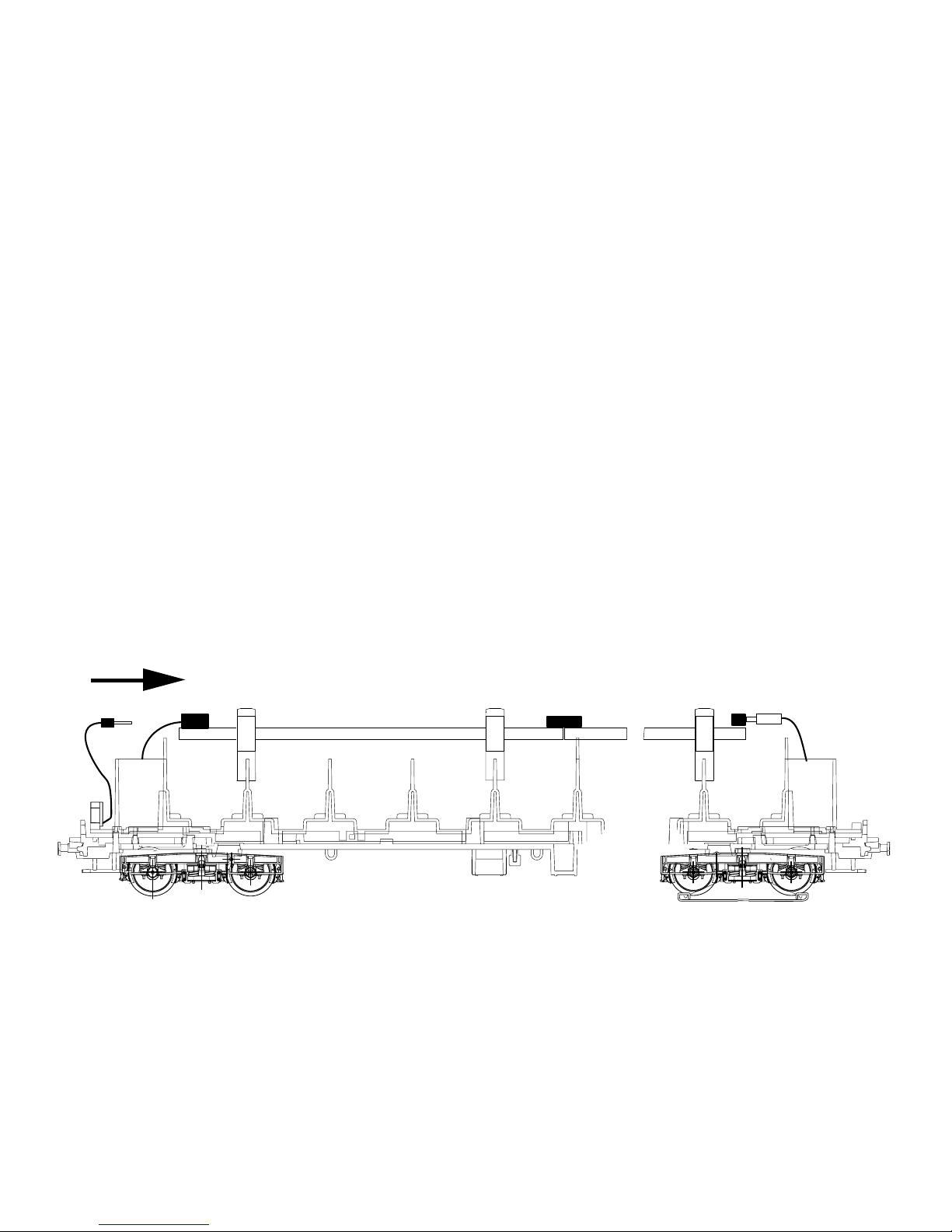

Schlussbeleuchtung 73407 an Innenbeleuchtung 73400
(Trix 66719) anschließen. Stecker von 73407 in Buchse
von 73400 (Trix 66719) stecken.
Connect the 73407 marker lights to the 73400
(Trix 66719) light circuit board. Insert the plug from the
73407 marker light kit into the socket on the 73400
(Trix 66719) light circuit board.
Raccorder l’éclairage de fin de convoi réf. 73407 à
l’éclairage intérieur réf. 73400 (Trix 66719). Brancher la
fiche de réf. 73407 dans la prise de réf. 73400
(Trix 66719).
Sluitverlichting 73407 aan de binnenverlichting 73400
(Trix 66719) aansluiten. Stekker van de 73407 in de
stekkerbus van de 73400 (Trix 66719) steken.
Conectar el alumbrado de cola 72047 a la iluminación
interior 73400 (Trix 66719). Enchufar el conector macho
de 73407 en el conector hembra de 73400 (Trix 66719).
Collegare l’illuminazione di coda 73407 all’illuminazione
interna 73400 (Trix 66719). Innestare la spina dalla 73407
nella presa della 73400 (Trix 66719).
Anslut slutljuslyktan 73407 till vagnsbelysningen 73400
(Trix 66719). Kontakten från 73407 ska stickas in i hon
-
kontakten på 73400 (Trix 66719).
Tilslut slutbelysning 73407 til den indvendige belysning
73400 (Trix 66719). Indsæt stikket fra 73407 i bøsningen
til 73400 (Trix 66719).
Page 5
5

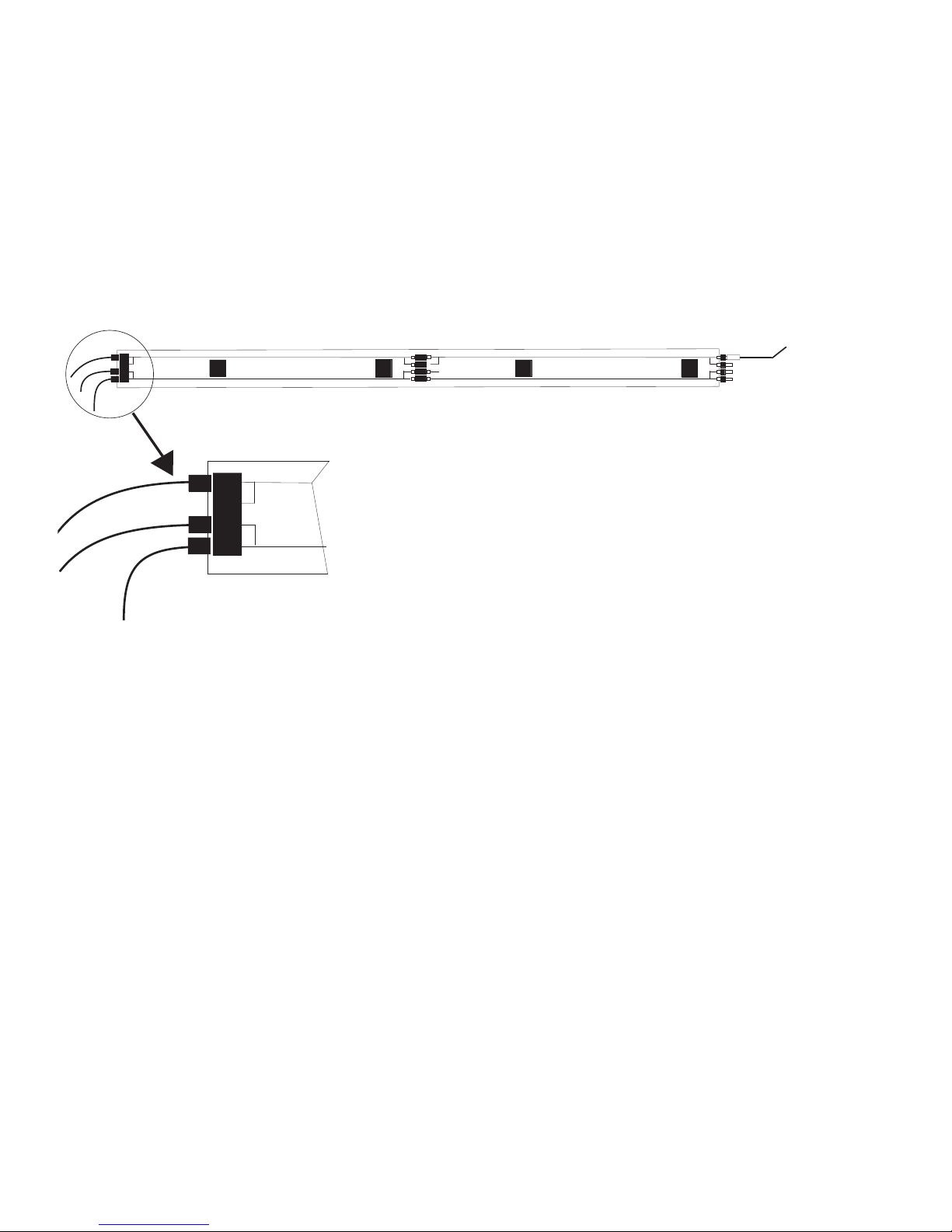

Anschlusskabel der Schlussbeleuchtung so stecken, dass ein Kontakt
dazwischen frei bleibt!
Plug the connecting wire from the marker lights so that a contact in
between remains free!
Brancher le câble de raccordement de l’éclairage de fin de convoi de
telle sorte qu’un contact reste libre entre les deux !
Aansluitdraden van de sluitverlichting zodanig insteken, dat er één
contact tussenin vrij blijft.
¡Enchufar el cable de conexión a la corriente del alumbrado de cola de
modo que quede libre un contacto ! a
Innestare il cavetto di collegamento dell’illuminazione di coda in modo
che un contatto intermedio rimanga libero!
Slutljuslyktans anslutningskabel ska stickas in på så sätt att en mel
-
lankontakt hålls fri!
Indsæt slutbelysningens tilslutningskabel sådan, at der er en fri kon
-
takt imellem!
Page 6
6
Sollte im Digitalbetrieb die Beleuchtung flackern,
so sind die Anschlusskabel an der Leiterplatte zu
vertauschen.
If the lights flicker during digital operation, then the
respective positions of the connecting wires on the
circuit board must be swapped.
Si l’éclairage vacille en mode numérique, échanger
les câbles de raccordement sur la platine.
Mocht de verlichting in het digitale bedrijf flakkeren,
dan dienen de aansluitdraden op de print verwisseld
te worden.
Si se observase que el alumbrado/la iluminación par
padean en el modo digital, deben intercambiarse los
cables de conexión en la placa de circuito impreso.
Qualora nell‘esercizio Digital l‘illuminazione lam
peggi, si devono in tal caso scambiare i cavetti di
collegamento alla piastra dei circuiti.
Om lamporna/lyktorna flimrar vid digitalkörning, så
ska anslutningkablarna på ledarplattan kastas om.
Hvis belysningen blafrer i digitaldrift, skal tilslutnings
-
kablerne på printkortet ombyttes.
Page 7
7
Anschlusskabel sind abhängig von der Fahrtrichtung zu stecken.
The connecting wires are to be connected depending on the direction of travel.
Les câbles de raccordement doivent être branchés en fonction du sens de marche.
De aansluitdraden afhankelijk van de rijrichting op de print insteken.
Los cables de conexión deben enchufarse en función del sentido de la marcha.
I cavi di collegamento si devono innestare in modo dipendente dalla direzione di marcia.
Anslutningskablarna ska anslutas beroende på körriktning.
Tilslutningskablerne skal forbindes afhængigt af køreretningen.
Trix DC:
Page 8
112294/0707/SmPw
Änderungen vorbehalten
© Gebr. Märklin & Cie. GmbH
