marklin 72886 User Manual [en, fr, de, nl]

Bausatz Ringlokschuppen

72886

Vor Baubeginn bitte lesen!

Dieser Artikel ist ein Modellbauartikel für anspruchsvolle Modellbauer
und Sammler. Für den Zusammenbau sind Werkzeuge wie ein scharfes
Bastelmesser, eine scharfe Schere und spezieller Kleber notwendig.
Wir empfehlen hier die Verwendung von handelsüblichem Weißleim
(Holzleim). Die fachgerechte Weiterverarbeitung dieses Modellbau­produktes birgt daher ein Verletzungsrisiko! Das Produkt gehört aus
diesem Grund nicht in die Hände von Kindern! Nach Fertigstellung ist
dieser Artikel zum Einbau (Fixierung z.B. durch Klebstoff) in eine Mo­dellbahnanlage, als Schaustück usw. oder als hochwertiger Dekorati­onsartikel vorgesehen.

Sicherheitshinweise

• Kein Spielzeug.

• Aufgrund maßstabs- und vorbildgetreuer bzw. funktionsbedingter

Gestaltung sind Spitzen, Kanten und filigrane Kleinteile enthalten.

• Nur die beiliegende Innenbeleuchtung verwenden.

• Versorgungsspannung max. 18 V AC/DC.

• Verbaute LED`s entsprechen der Laserklasse 1 nach Norm EN
60825-1.

• Diesen Bausatz sowie Zubehör/Werkzeuge (Klebstoffe, Farben,

Messer, usw.) unbedingt außer Reichweite von Kindern halten! Nur
die diesem Bausatz beiliegenden Teile und empfohlenes Zubehör
verwenden. Hände und Werkzeug nach dem Basteln säubern.

• Bei der Verwendung von Farben und Klebstoffen unbedingt beach­ten: Nicht essen, trinken oder rauchen. Farben und Klebstoffe nicht
mit Augen, Haut oder Mund in Berührung bringen. Dämpfe nicht
einatmen. Von Zündquellen fernhalten. Die Anleitung und Hinweise
der Hersteller genau beachten.

• Diese Information gut aufbewahren.

Zusammenbau:

Es hat sich bewährt, den Klebstoff mit einem Zahnstocher aufzutragen.
Verkleben Sie die Teile nicht flächig, sondern nur punktuell.

Die Fenster müssen aus der beiliegenden Folie ausgeschnitten und vor
dem Zusammenbau des Gebäudes auf die entsprechenden Bauteile
innen aufgeklebt werden. Verwenden Sie hierzu einen handelsüb­lichen Alleskleber. Um die Verklebungen der Fenster noch stabiler zu
gestalten, können die Fenster-Folien im Bereich der Klebung leicht
angeschliffen werden.

Nur die beiliegende Innenbeleuchtung verwenden. Dabei die LEDs nur

in die vorgesehenen Bohrungen einstecken, nicht verkleben.
Die Mechanik der Tore ist für den Einbau von Servoantrieben vorgese-

hen. Die Servoantriebe sind nicht im Lieferumfang enthalten.

Please read before beginning to build this kit!

This product is a construction kit for experienced model builders and
collectors. Tools such as a sharp modeler‘s knife, a sharp pair of scis­sors, and special cement are necessary for building this kit. We recom-

mend that you use white glue (carpenter‘s wood glue) for this kit. It is

available in hardware stores and home improvement stores. Working
with this model kit in a professional manner therefore involves the risk
of injury! For this reason this product does not belong in the hands of
children! After you have completed this kit, it is designed for installa­tion (fixing in place with glue or cement) on a model railroad layout, as
a display piece, or as a high quality decorative object.

Safety Notes.

• Not a Toy.

• This model has points, edges, and delicate details due to the scale,
prototypical, and/or functional elements of the design.

• Use only the interior lighting included with the model.

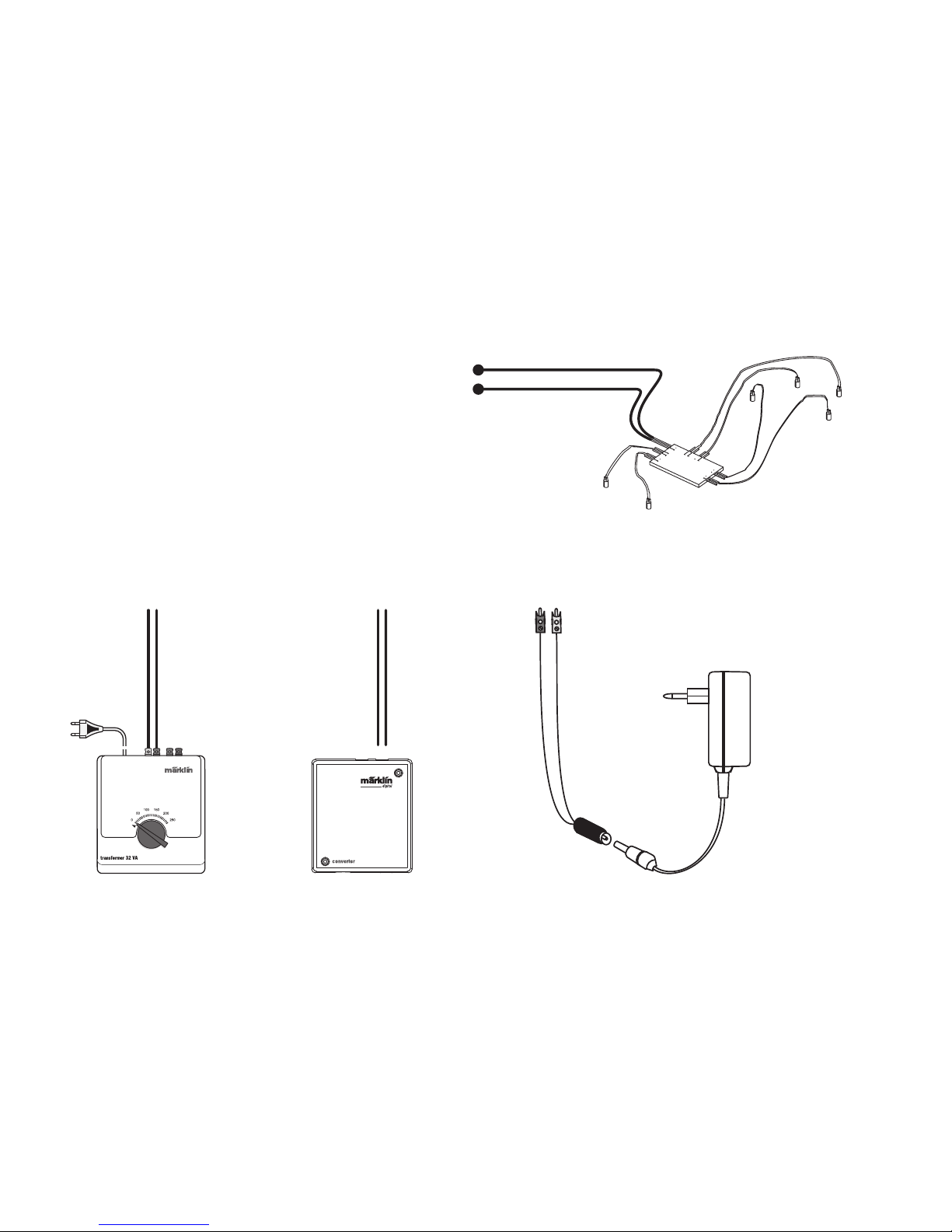

• Maximum voltage supply 18 volts AC/DC.

• The LEDs in this item correspond to Laser Class 1 according to
Standard EN 60825-1.

• Keep this kit as well as accessories/tools (glues, cements, paints,

knife, etc.) out of the reach of children! Only use the parts included

in this kit and recommended accessories. Clean your hands and

tools after you are finished building this kit.

• It is mandatory that you pay attention to the following when using
paints and glues/cements: Do not eat, drink, or smoke. Do not allow
paints and glues/cements to come in contact with your eyes, skin,
or mouth. Do not inhale fumes from paints or glues/cements. Keep

sources of sparks or fire away from the kit when assembling it with

glues/cements or when painting it. Read and follow carefully the

instructions and notes from the manufacturer of the kit.

• Keep this information in a safe, accessible place.

Assembly:

The best way to apply the cement is with a toothpick. Do not apply the ce­ment in continuously along the surfaces to be cemented; dot these surfaces
with the cement.

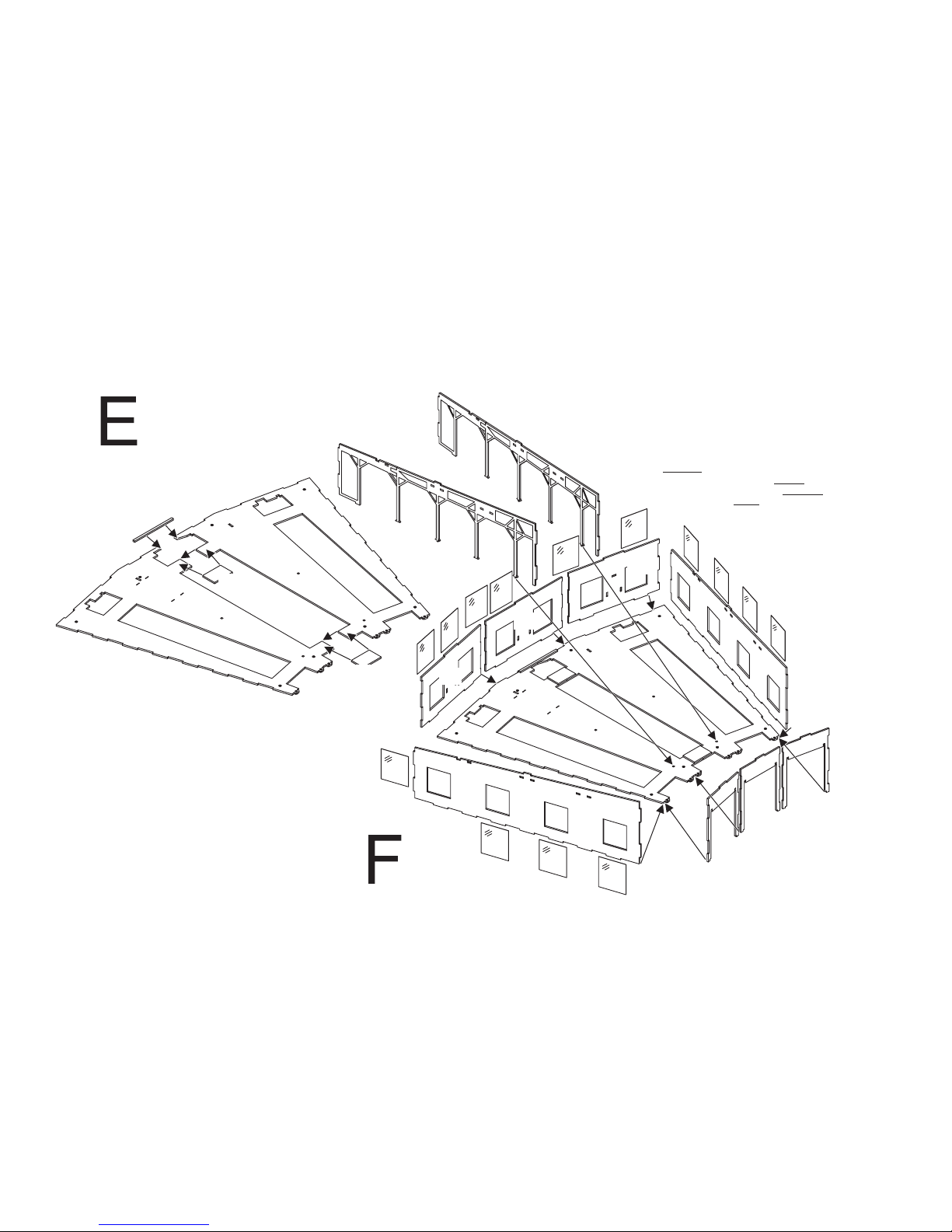

The windows must be cut out from the sheet included with the kit and
cemented to the appropriate parts from the inside before you assemble

the building. Use general-purpose glue here. It is available in hardware

stores and home improvement stores. The window material can be
lightly scraped in the area where it will be cemented in order to make
the window material adhere better to the different parts of the kit.

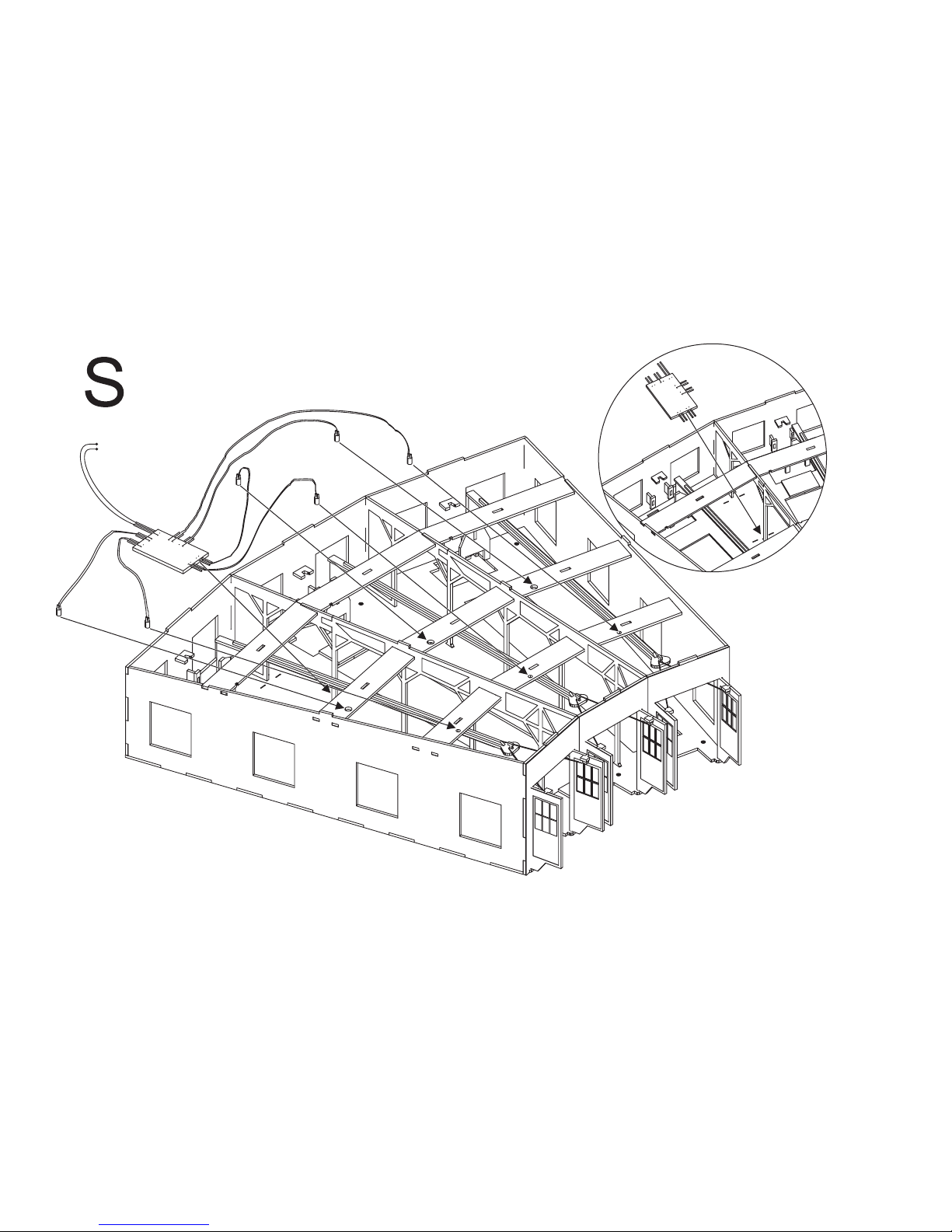

Use only the interior lighting included with the model. When installing

this lighting, plug the LEDs only into the holes provided for them. Do not

cement them.
The mechanism for the doors is designed for installation of servo

drives. These servo drives are not included with the model.

A lire impérativement avant de commencer l’assemblage !

Cet article est un article de modélisme destiné aux modélistes et col­lectionneurs exigeants. Le montage du modèle nécessite des outils tels
qu‘un cutter affûté, des ciseaux bien aiguisés et de la colle spéciale.

Nous conseillons l‘utilisation de colle blanche usuelle (colle à bois).

Le montage de ce modèle dans les règles de l’art comporte donc un
risque de blessure et ne doit en aucun cas être réalisé par des enfants
! Une fois terminé, cet article est destiné à être intégré (xation par
colle par ex.) à un réseau miniature, à être exposé en vitrine ou servir
de décoration de qualité.

Remarques sur la sécurité

• Il ne s’agit pas d’un jouet.

• La conception réaliste du modèle à l’échelle et son fonctionnement
imposent la présence de pièces pointues, d’arêtes et de petites
pièces fragiles.

• Utiliser uniquement l’éclairage intérieur fourni.

• Tension d’alimentation max. 18 V (c.a./ c.c.)

• Les DEL installées correspondent à la classe laser 1 selon la norme
EN 60825-1.

• Tenez impérativement ce kit ainsi que les accessoires/outils (colles,
peinture, cutter, etc.) hors de portée des enfants ! Utilisez exclusive­ment les pièces fournies avec ce kit et les accessoires recomman­dés. Une fois le montage terminé, nettoyez vos mains et les outils.

• Lors de l’utilisation de peinture et de colle, respectez impérative-

ment les consignes suivantes : Ne pas manger, boire ou fumer.
Ne pas mettre la peinture ou la colle en contact avec les yeux, la
peau ou la bouche. Ne pas respirer les vapeurs. Tenir ces produits

éloignés des sources d’ignition. Lire attentivement la notice et les

indications du fabricant.

• Conservez cette information.

Assemblage :

La technique consistant à appliquer la colle avec un cure-dent a fait
ses preuves. Ne pas encoller les pièces sur la totalité de leur surface,

mais seulement sur quelques points.

Découpez les fenêtres dans les feuilles ci-jointes et collez-les à l’inté­rieur des parties correspondantes avant l’assemblage. Utiliser à cet
effet une colle universelle usuelle. Pour améliorer la solidité du collage
des fenêtres, vous pouvez poncer légèrement la surface de collage des

fenêtres.

Utiliser uniquement l’éclairage intérieur fourni. A cet effet, encher
simplement les LED dans les trous prévus, ne pas les coller.

La mécanique des portes est prévue pour l’installation de servomo­teurs. Ces derniers ne sont pas fournis.

Dit eerst lezen a.u.b! voordat u begint met bouwen.

Dit artikel is een modelbouwartikel voor de veeleisende modelbouwer
en verzamelaar. Voor het in elkaar zetten is gereedschap nodig zoals
een scherp hobby-mes, een scherpe schaar en speciale lijm. Aanbe­volen wordt gewone witte lijm (houtlijm) te gebruiken. Het vakkundig
bewerken van dit modelbouwproduct brengt daarom een verwondings­risico met zich mee! Het product behoort daarom niet in handen van
kinderen! Na het gereedkomen kan dit artikel ingebouwd worden (vast
zetten met lijm) op de modelbaan, als showstuk e.d. of als hoogwaardig
decoratieartikel gebruikt worden.

Veiligheidsvoorschriften

• Geen speelgoed.

• Het artikel bevat, in verband met voorbeeldgetrouwe resp. function­erende uitvoering, punten, randen en filigrane kleine delen.

• Alleen de bijgevoegde binnenverlichting gebruiken.

• Voedingsspanning max. 18 V AC/DC.

• Ingebouwde LED’s komen overeen met de laserklasse 1 volgens de
norm EN 60825-1.

• Dit bouwpakket, alsmede de toebehoren/gereedschappen (lijm, verf,

mes e.d.) altijd buiten het bereik van kinderen houden! Alleen de
met dit bouwpakket meegeleverde delen en aanbevolen toebehoren
gebruiken. Handen en gereedschappen na het bouwen schoonma­ken.

• Tijdens het gebruik van verf en lijmstoffen: niet eten, drinken of

roken. Verf en lijmstoffen niet in contact brengen met ogen, huid of
mond. Dampen niet inademen. Ver verwijderd houden van ont­stekingsbronnen. De gebruiksaanwijzing en aanwijzingen van de
fabrikant nauwkeurig opvolgen.

• Deze informatie goed bewaren.

Het bouwen:

Het is aan te bevelen de lijm met een tandenstoker aan te brengen.
Verlijm de delen niet oppervlakkig maar zorgvuldig.

De ruiten dienen uit de meegeleverde folie geknipt te worden en voor
het in elkaar zetten van het gebouw aan de binnenzijde op de desbe­treffende delen gelijmd te worden. Gebruik hiervoor gewone universele
lijm. Om de verlijming van de ruiten te verbeteren, kan de ruitfolie op de
te lijmen plaatsen eerst licht opgeschuurd worden.

Alleen de bijgevoegde binnenverlichting gebruiken. De LED’s daarbij

alleen in de daarvoor bestemde gaten steken, niet vastlijmen.
Het mechaniek van de deuren is voorbereid voor de inbouw van servo-

aandrijving. De servo-aandrijvingen behoren niet tot de leveringsom­vang.

A1

B3

B4

B6

B5

B1

B1

B2

B2

B2

C1

C2

C2

C3

C4

C5

C5

C6

C6

D1

D6

D3

D8

D2

D7

D4

D9

D5

D10

D11

E1

E2

E2

E3
E3

E4

E5

E6

E6

K3

F1

K1

K2

K4

K5

I1

J1

J2

H1

H2

H3

G1

G3

G2

G4

G5

G6
G7

G8

G9 G9

L1

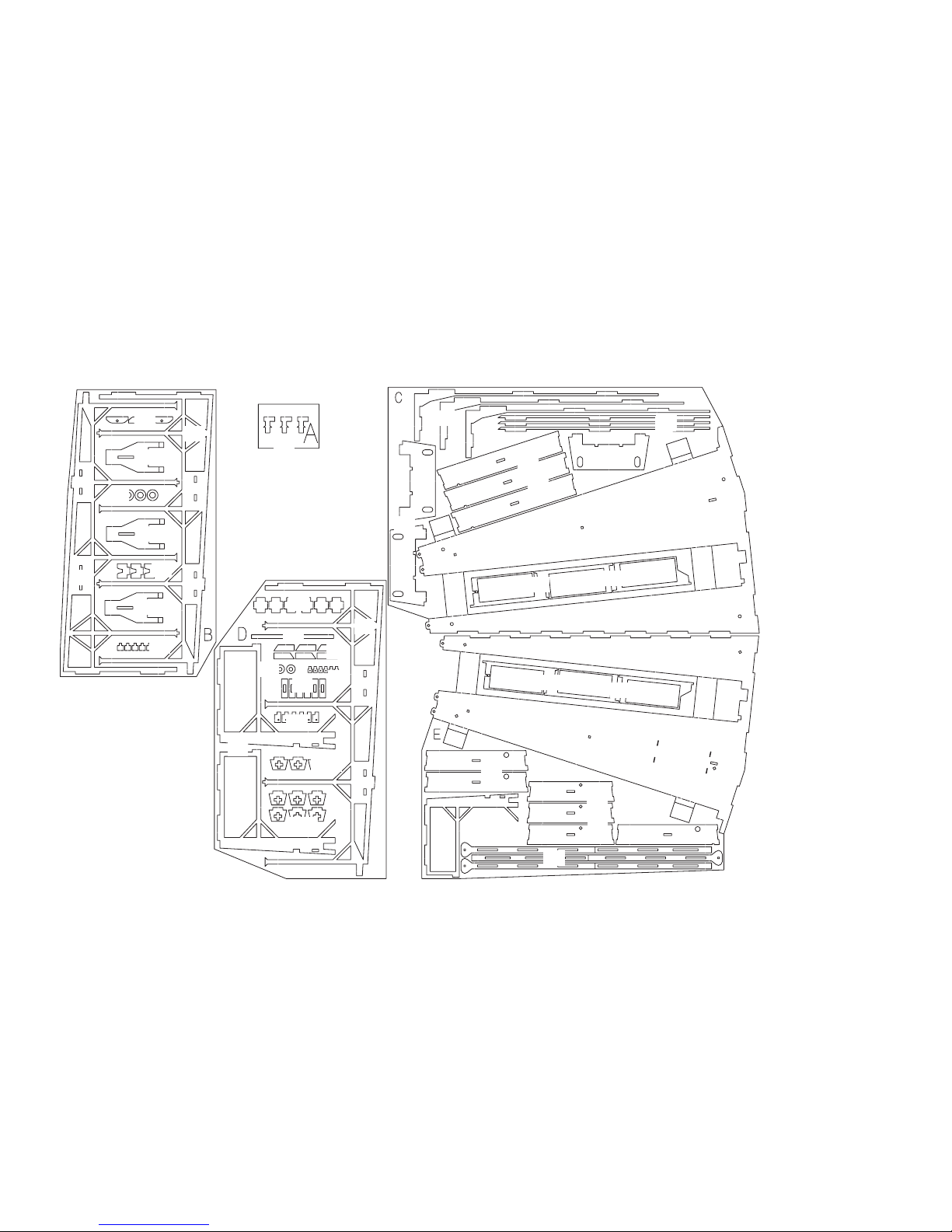

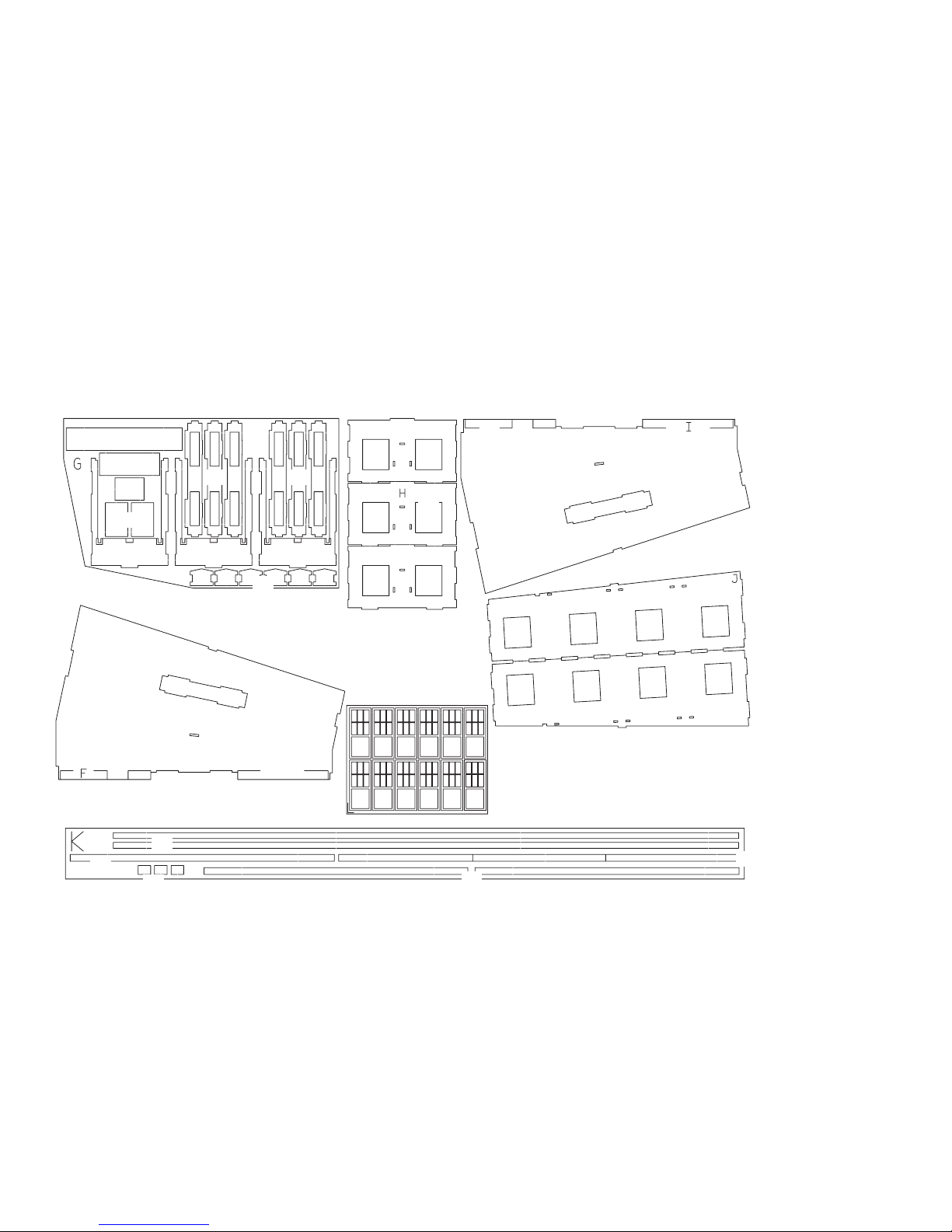

Packungsinhalt • Package Contents
Contenu de l‘emballage • Inhoud van de verpakking

A1

B3

B4

B6

B5

B1

B1

B2

B2

B2

C1

C2

C2

C3

C4

C5

C5

C6

C6

D1

D6

D3

D8

D2

D7

D4

D9

D5

D10

D11

E1

E2

E2

E3
E3

E4

E5

E6

E6

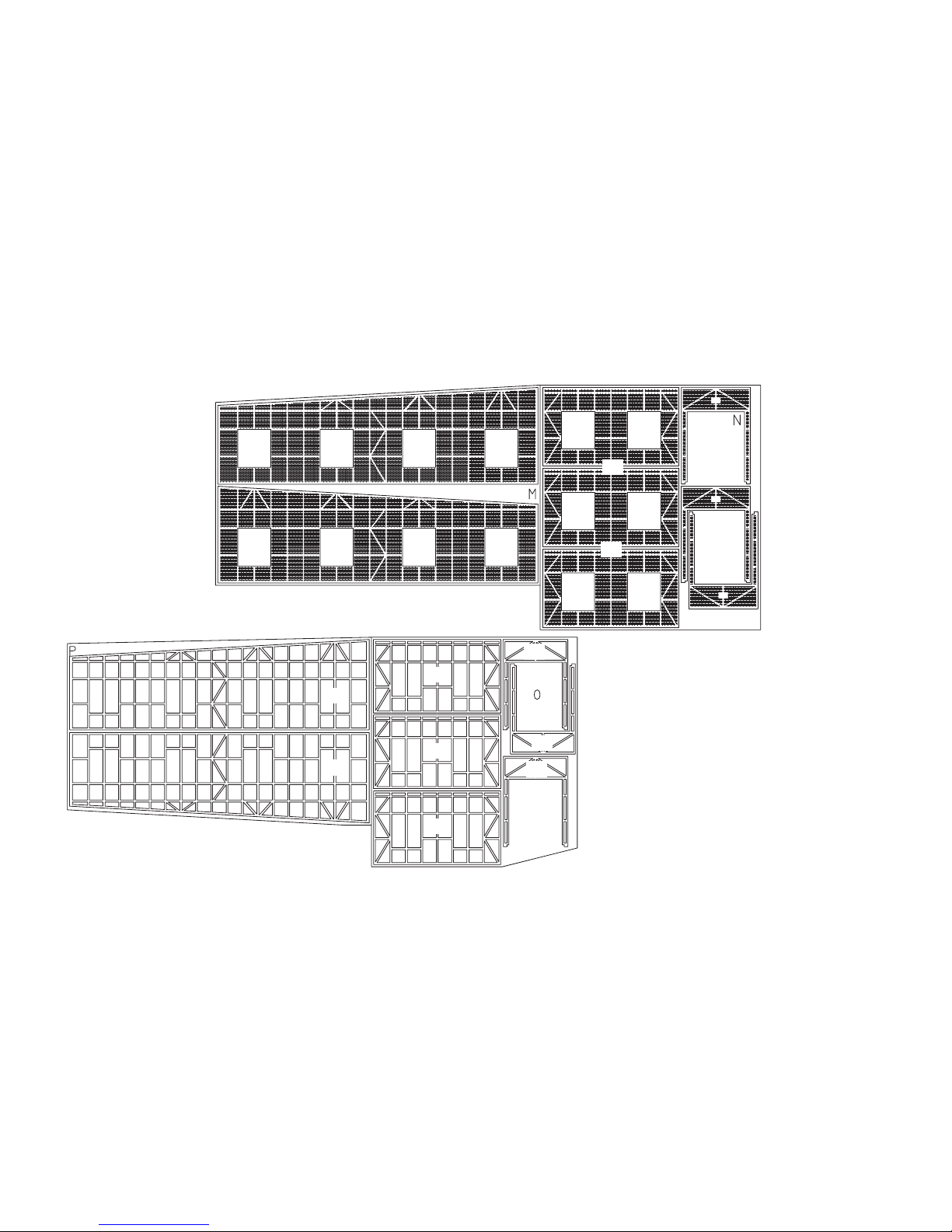

Packungsinhalt • Package Contents
Contenu de l‘emballage • Inhoud van de verpakking

M1

N1

N1

N2

N2

O1

O2

O3

P1

P2

O4

M2

O5

O6

Packungsinhalt • Package Contents
Contenu de l‘emballage • Inhoud van de verpakking

M1

N1

N1

N2

N2

O1

O2

O3

P1

P2

O4

M2

O5

O6

Metallfeder

Metal spring
ressort métallique
metalen veer

3x

6 LED

Q1

Q2

Q3

Q4

Q5

Q5 Q5 Q5 Q5 Q5

Q6 Q6 Q6 Q6 Q6

Q6

Q7

Q8

Q9

R1

S1

S2

T1 T1 T2 T2

T3 T3 T4 T4

T5 T5 T6 T6

T7 T7 T8 T8

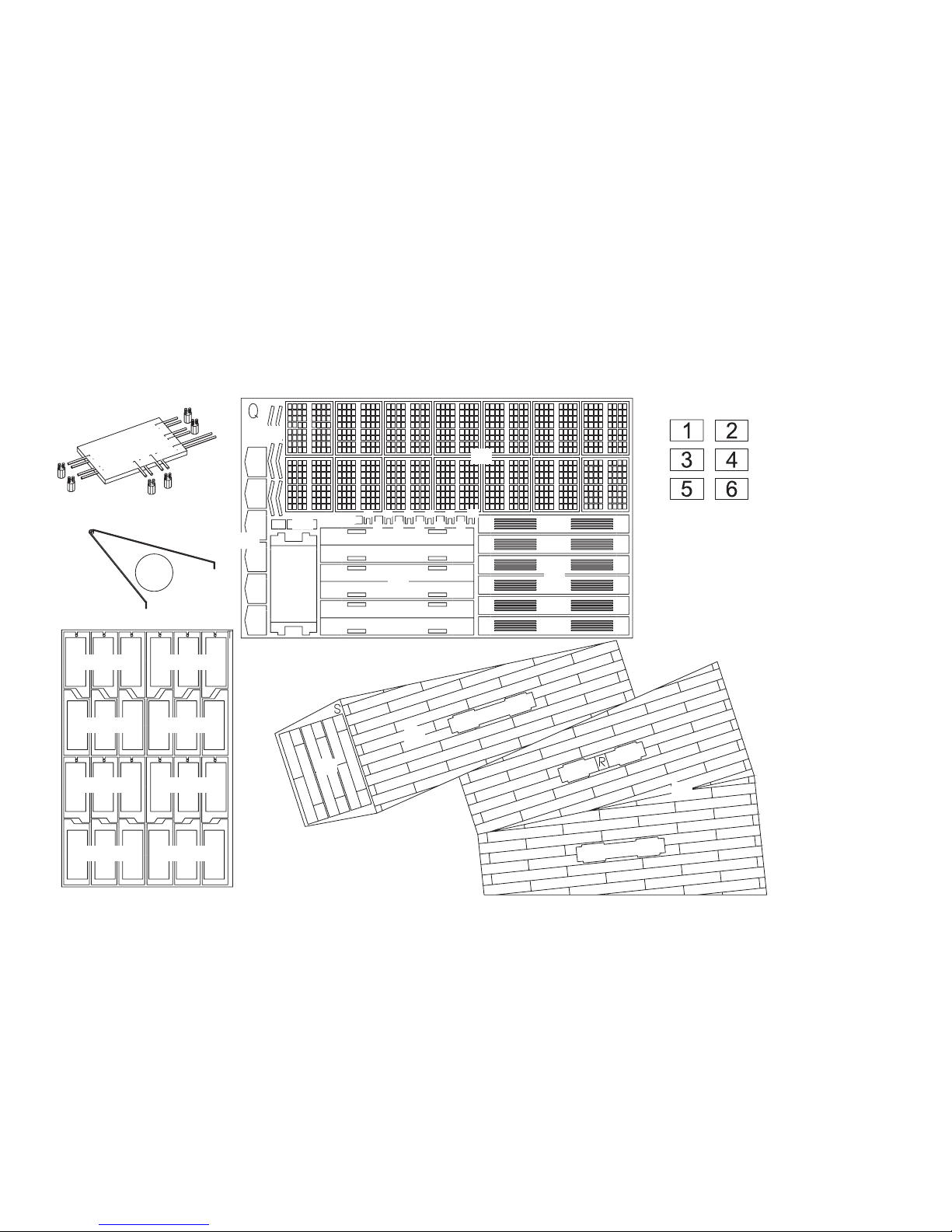

Packungsinhalt • Package Contents
Contenu de l‘emballage • Inhoud van de verpakking

2x

6x

G2

G3

G1

Q5

Q5

Q5

Q5

Q5

Q5

Q6

Q6

Q6

Q6

Q6

Q6

D3

D8

D2

B1

K5

K5

K5

glue inside
coller à l'intérieur
lijm binnen

auf Innenseite
kleben

glue inside
coller à l'intérieur
lijm binnen

auf Innenseite
kleben

First film cut to size and stick from the outside
premier feuille découpée et du bâton de l'extérieur
eerste cut sheet en stok van buiten

zuerst Folie zuschneiden

und von außen aufkleben

2x

6x

G2

G3

G1

Q5

Q5

Q5

Q5

Q5

Q5

Q6

Q6

Q6

Q6

Q6

Q6

D3

D8

D2

B1

J1

J2

H2

H1

H3

C1

E1

G7

G7

D4

K5

K5

K5

glue inside
coller à l'intérieur
lijm binnen

auf Innenseite
kleben

glue inside
coller à l'intérieur
lijm binnen

auf Innenseite
kleben

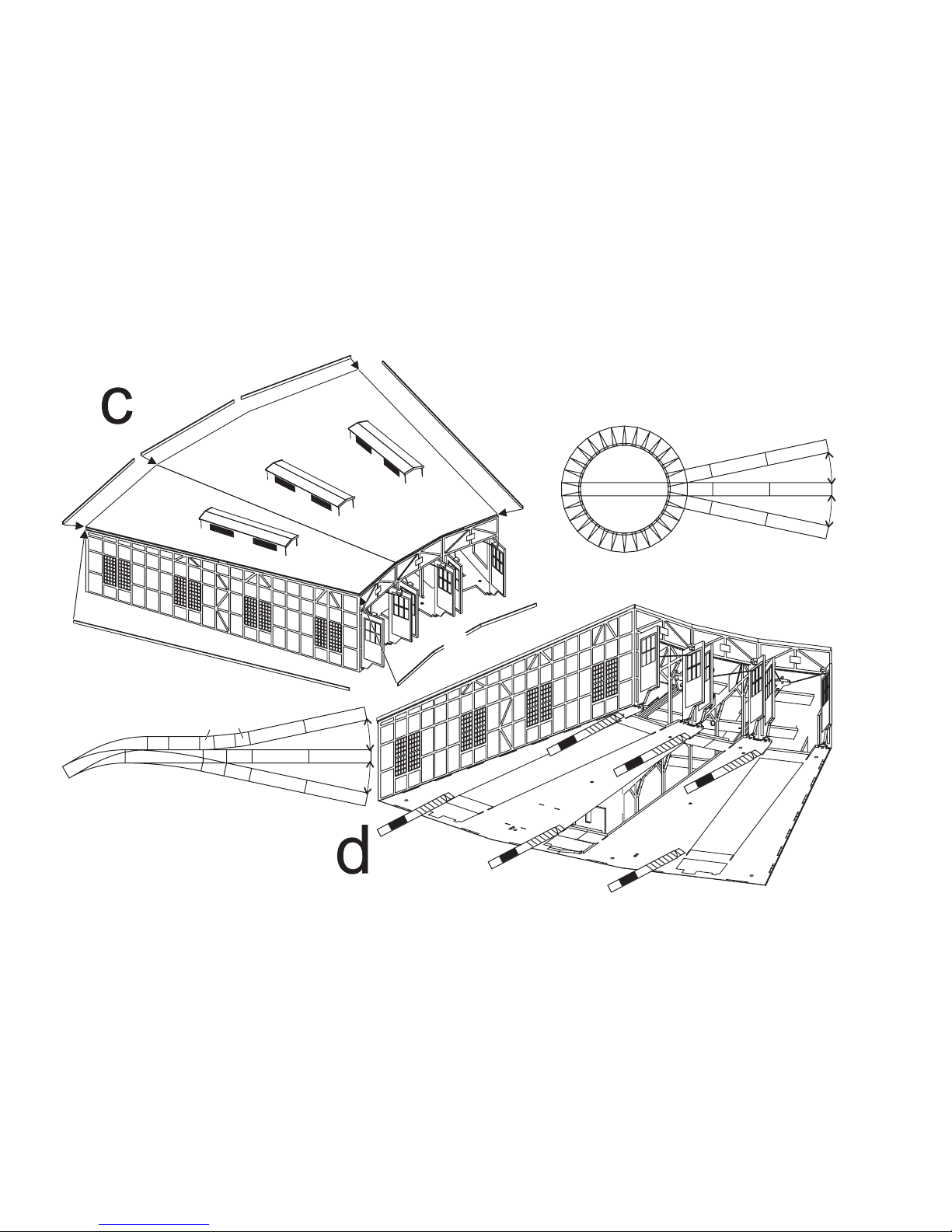

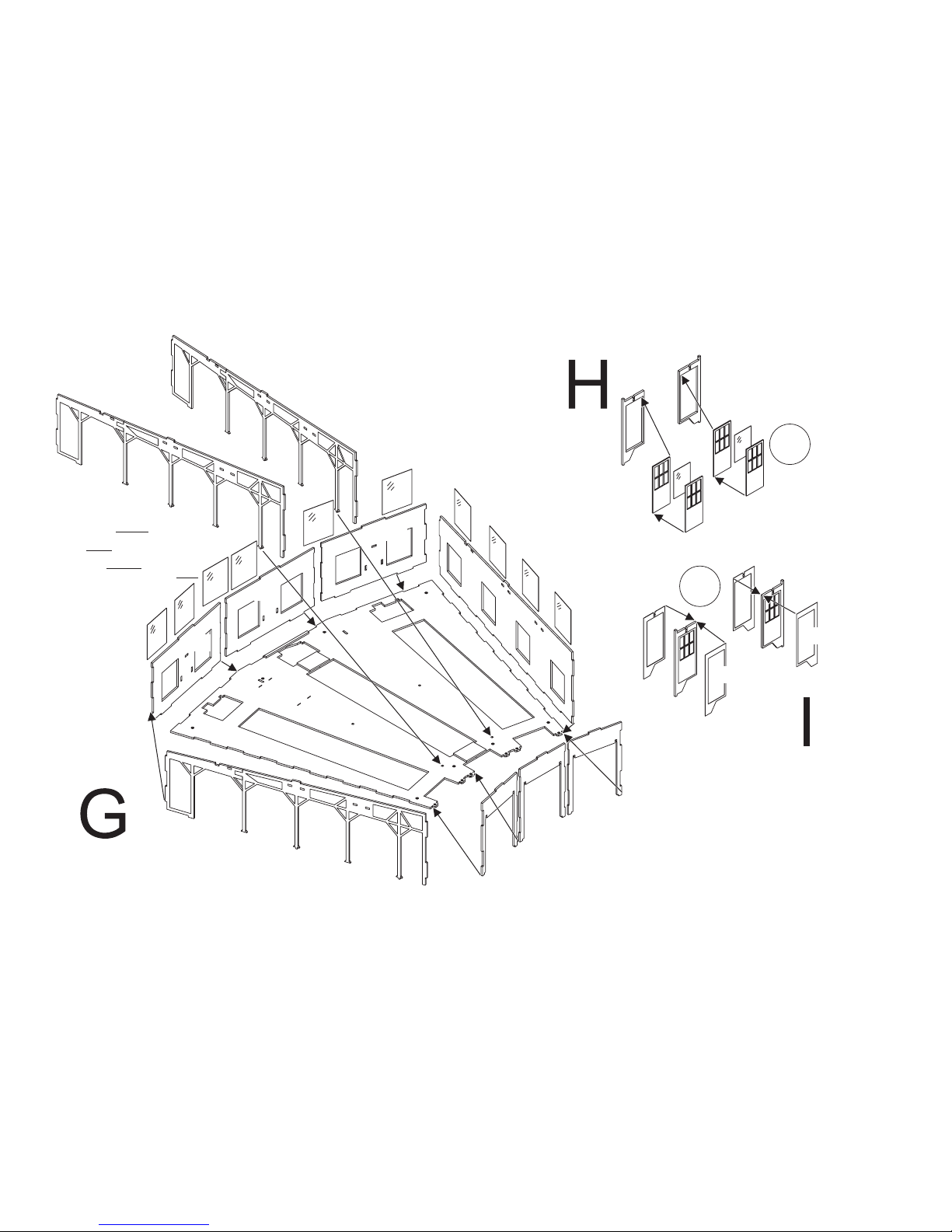

Variante 6-ständiger Aufbau:

2. Bausatz spiegelverkehrt

6 tracks: second building mirrored
6 pistes: deuxième kit miroi

r

6 tracks: tweede set spiegel

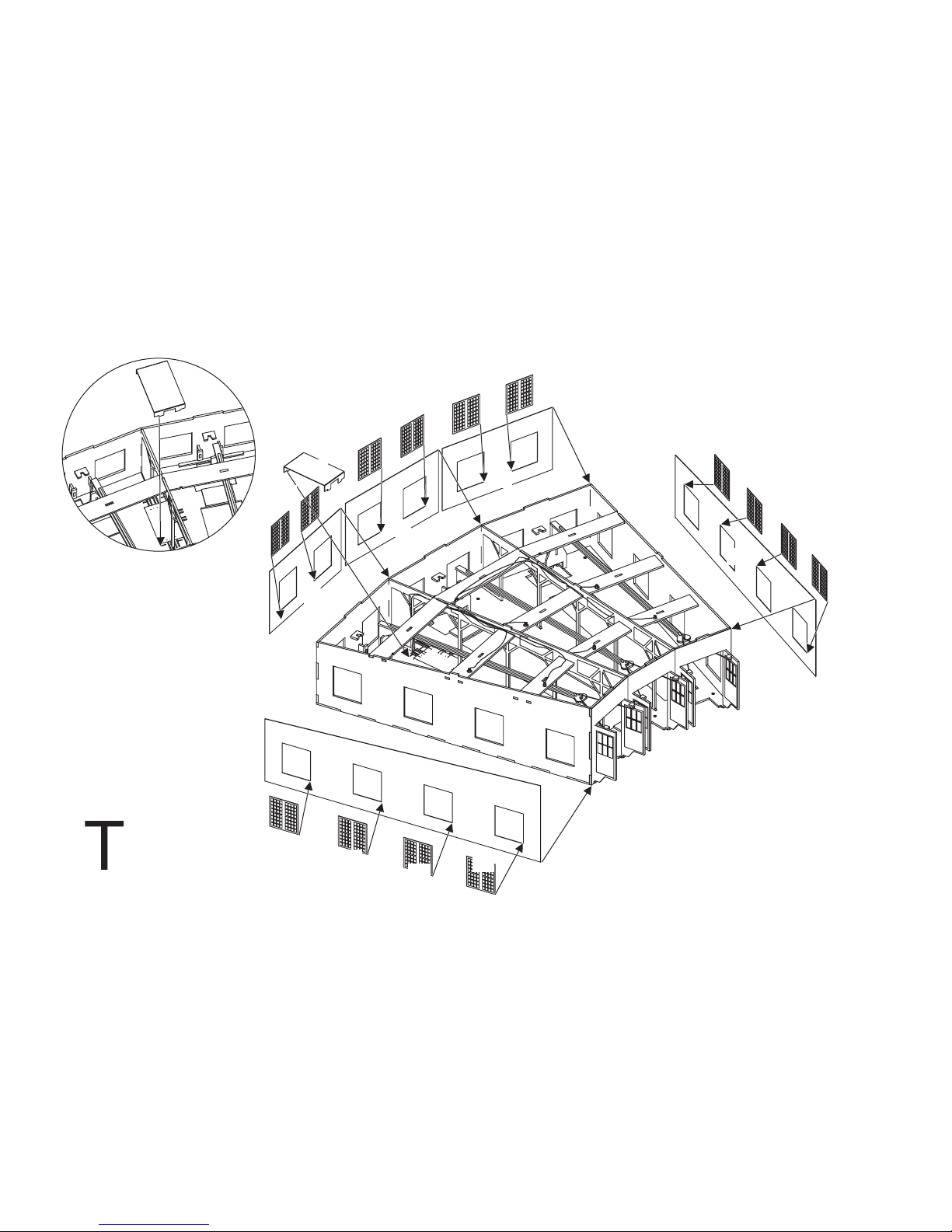

First film cut to size and stick from
the outside
premier feuille découpée et du
bâton de l'extérieur
eerste cut sheet en stok van buiten

zuerst Folie zuschneiden

und von außen aufkleben

film cut to size and stick
feuille découpée et du bâton
cut sheet en stok

Folie zuschneiden
und kleben

D1

E5

C6

E6

L1

L1

L1

L1

T4

T3

T2

T1

J2

H2

H1

H3

3x

3x

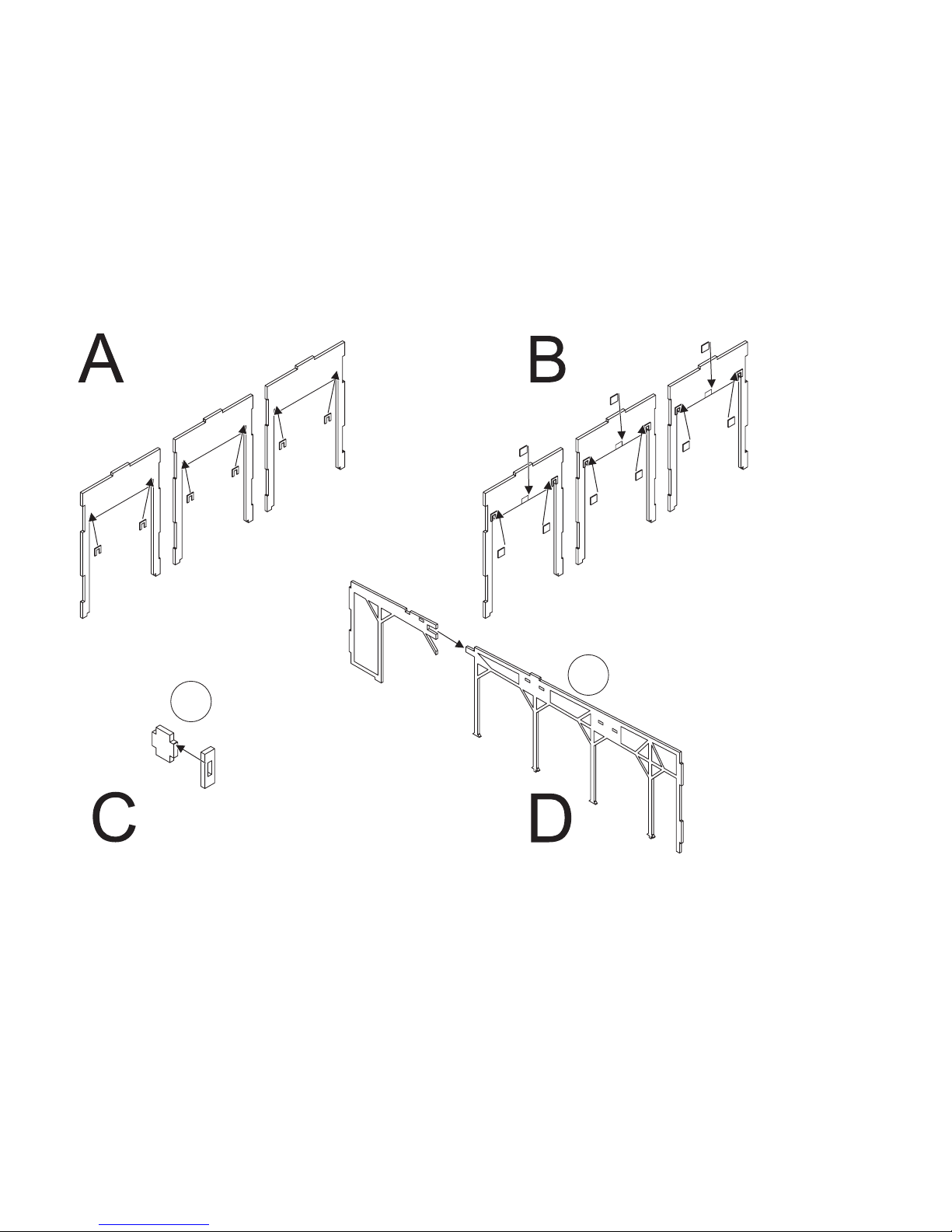

Variante 6-ständiger Aufbau:

2. Bausatz spiegelverkehrt

Variante:
K-Gleis

6 tracks: second building mirrored
6 pistes: deuxième kit miroi

r

6 tracks: tweede set spiegel

First film cut to size and stick from
the outside
premier feuille découpée et du
bâton de l'extérieur
eerste cut sheet en stok van buiten

zuerst Folie zuschneiden
und von außen aufkleben

film cut to size and stick
feuille découpée et du bâton
cut sheet en stok

Folie zuschneiden
und kleben

D1

E5

C6

E6

L1

L1

L1

L1

T4

T3

T2

T1

T5

T6

T8

T7

N2

N2

D7

D7

B5

B5

B5

D5

D5

J2

H2

H1

H3

3x

3x

3x

3x

C2

E3

E2

B4

D6

A1

K-Gleis

B2

3x

3x

C2

E2

Metallfeder

Metal spring
ressort métallique
metalen veer

C-Gleis

B2 B2

3x

E4

C4

D10

D11

D11

3x

3x

A1

C3

Servo nicht enthalte

Servo not included
Servo non inclus
Servo niet inbegrepen

Metallfeder

Metal spring
ressort métallique
metalen veer

C5

D9

D9

n

Variante:
Servo

Metallfeder

Metal spring
ressort métallique
metalen veer

E3

B4
D6

A1

B3

C2

E3

E2

B4
D6

A1

K-Gleis

B2

3x

3x

C2

E2

Metallfeder

Metal spring
ressort métallique
metalen veer

C-Gleis

B2 B2

3x

E4

C4

D10

D11

D11

3x

3x

A1

C3

Servo nicht enthalte

Servo not included
Servo non inclus
Servo niet inbegrepen

Metallfeder

Metal spring
ressort métallique
metalen veer

C5

D9

D9

n

Variante:
Servo

Metallfeder

Metal spring
ressort métallique
metalen veer

E3

B4
D6

A1

B3

3x

B6

B6

18 V AC/DC

6 LED

6 LED

LEDs nur einstecken, nicht ankleben!
Only plug the LEDs into place, do not cement them!
Encher simplement les LED, ne pas les coller !
LED’s alleen los insteken, niet verlijmen!

AC DC

18 V AC/DC

Elektrischer Anschluss
Electrical Connections
Raccordement électrique
Elektrische aansluiting

66361/0 +

84499 + 7141x

6647/66470/

66471

60130

oder

or

ou

of

gelb / yellow / jaune / geel

braun / brown / brun / bruin

gelb / yellow / jaune / geel

braun / brown / brun / bruin

gelb / yellow / jaune / geel

braun / brown / brun / bruin

oder

or

ou

of

18 V AC/DC

6 LED

6 LED

vorsichtig
knicken

cautious wrinkles
prudent rides
voorzichtig rimpels

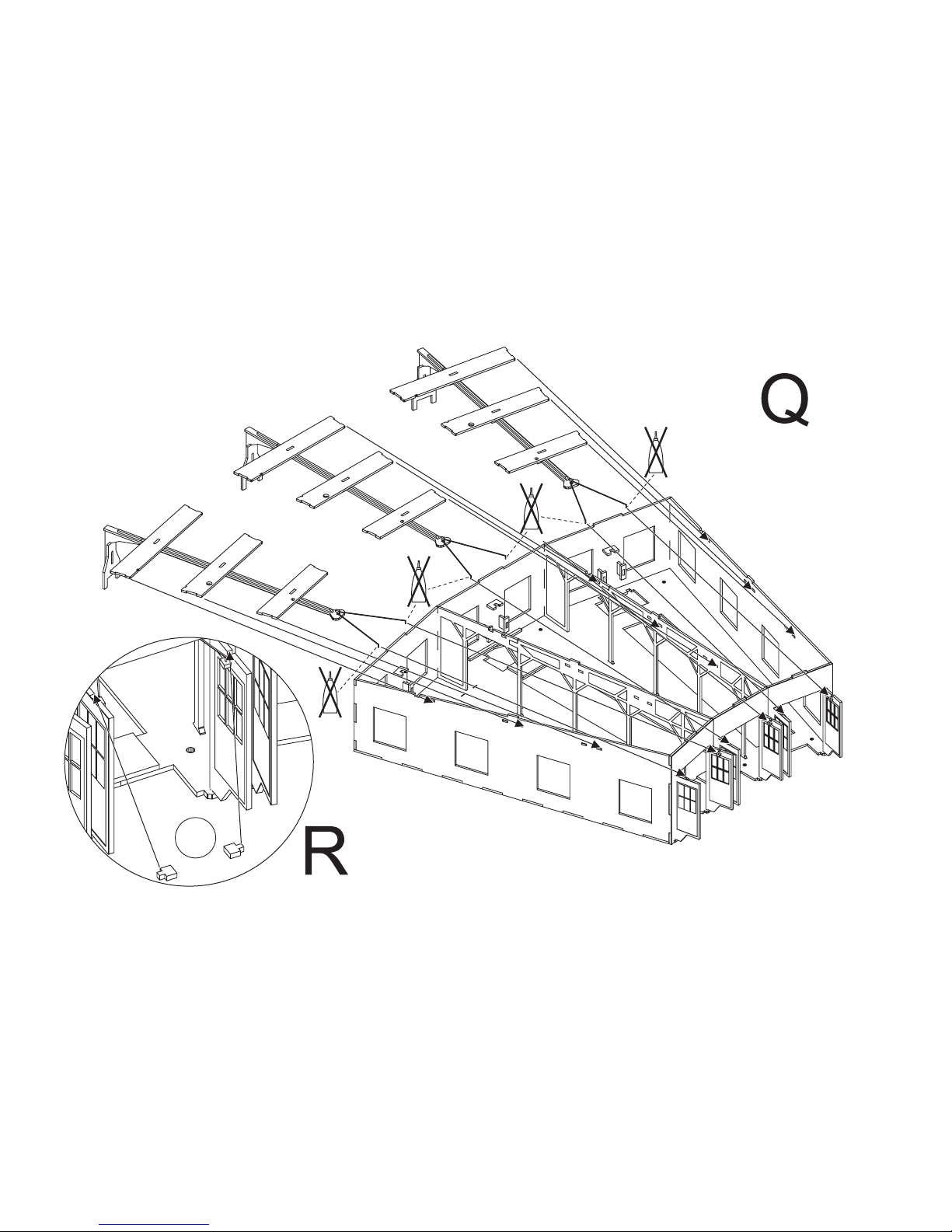

Q1

Q1

Q1

Q1

Q2

Q1

Q1

N1

N1

N1

Q2

Q1

Q1

Q1

Q1

M1

Q1

Q1

Q1

Q1

M2

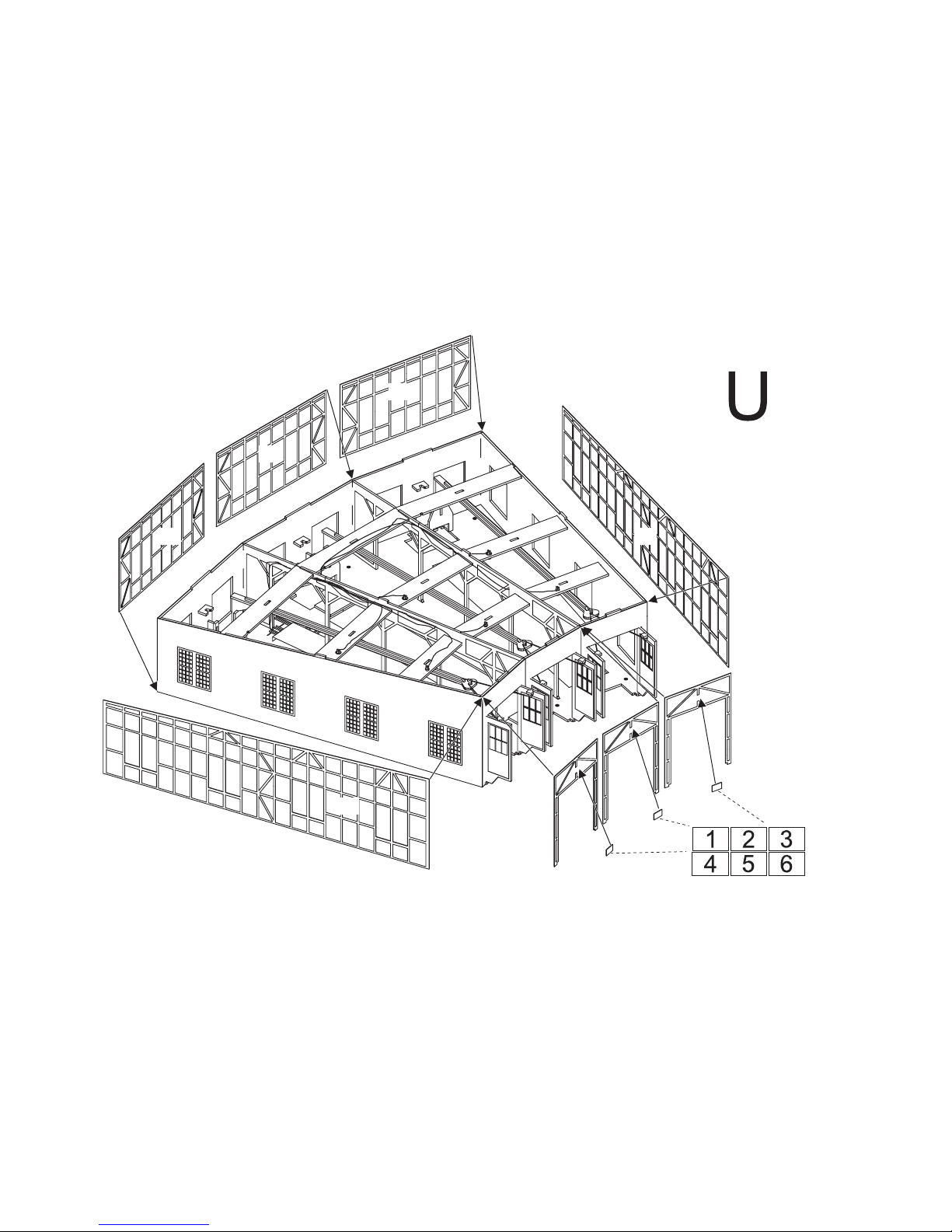

Kabel befestigen. Beachten Sie dabei die Tormechanik.
Mount the wires in place. When doing this make sure they

do not become tangled in the mechanisms for the doors.

Fixer les ls. Attention à la mécanique des portes !
Draden bevestigen. Let daarbij op de deurmechanieken.

O1

O3

O2

P1

P2

O4

O5

O6

Q9

Q9

Q9

O1

O3

O2

P1

P2

O4

O5

O6

Q9

Q9

Q9

3x

3x

3x

3x

glue inside
coller à l'intérieur
lijm binnen

auf Innenseite
kleben

G9

G9

G8

G8

Q4

Q3

G5

G6

Q8

Q7

Q7

Q4

I1

F1

Q8

vorsichtig
knicken

cautious wrinkles
prudent rides
voorzichtig rimpels

G4

S2

S1

R1

o

o

o

o

S1

R1

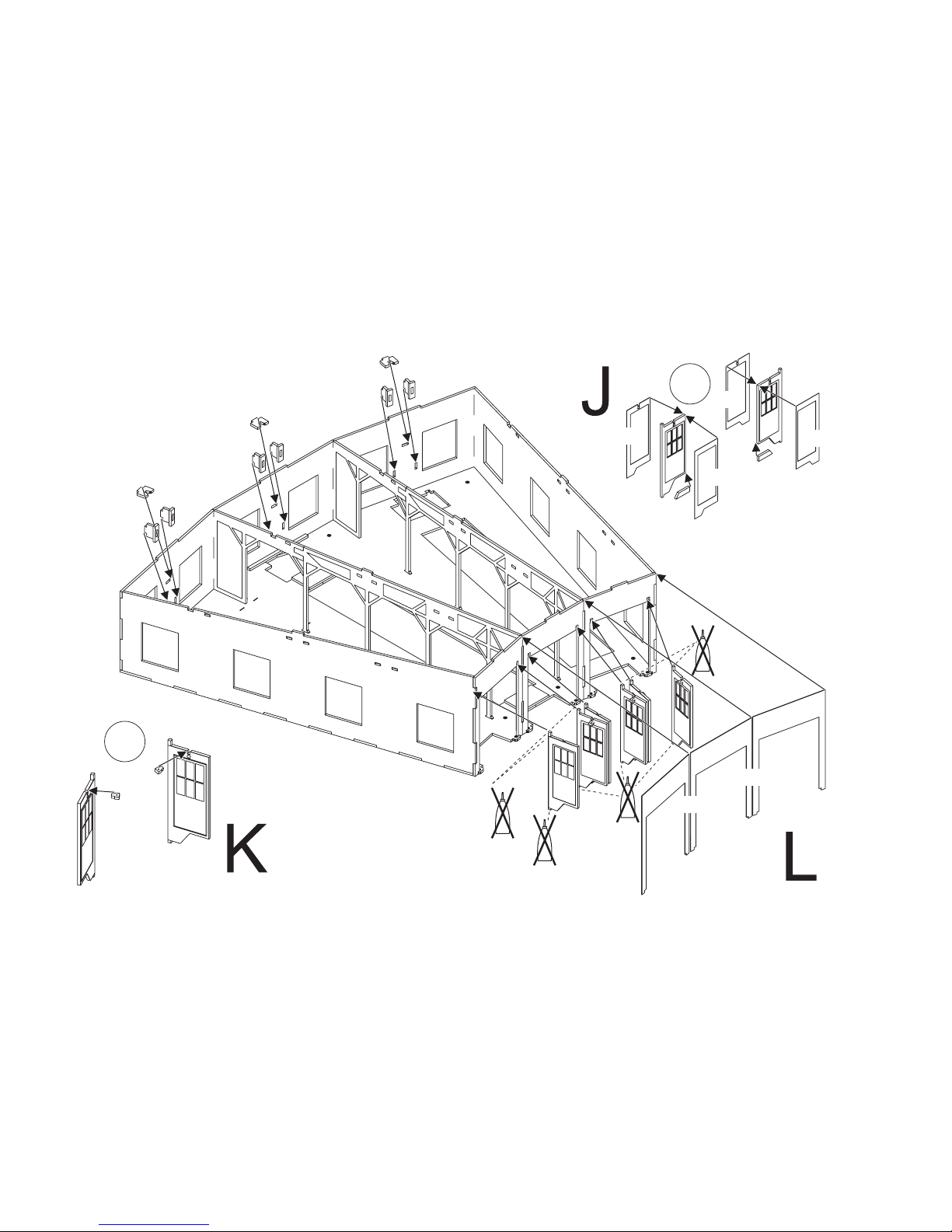

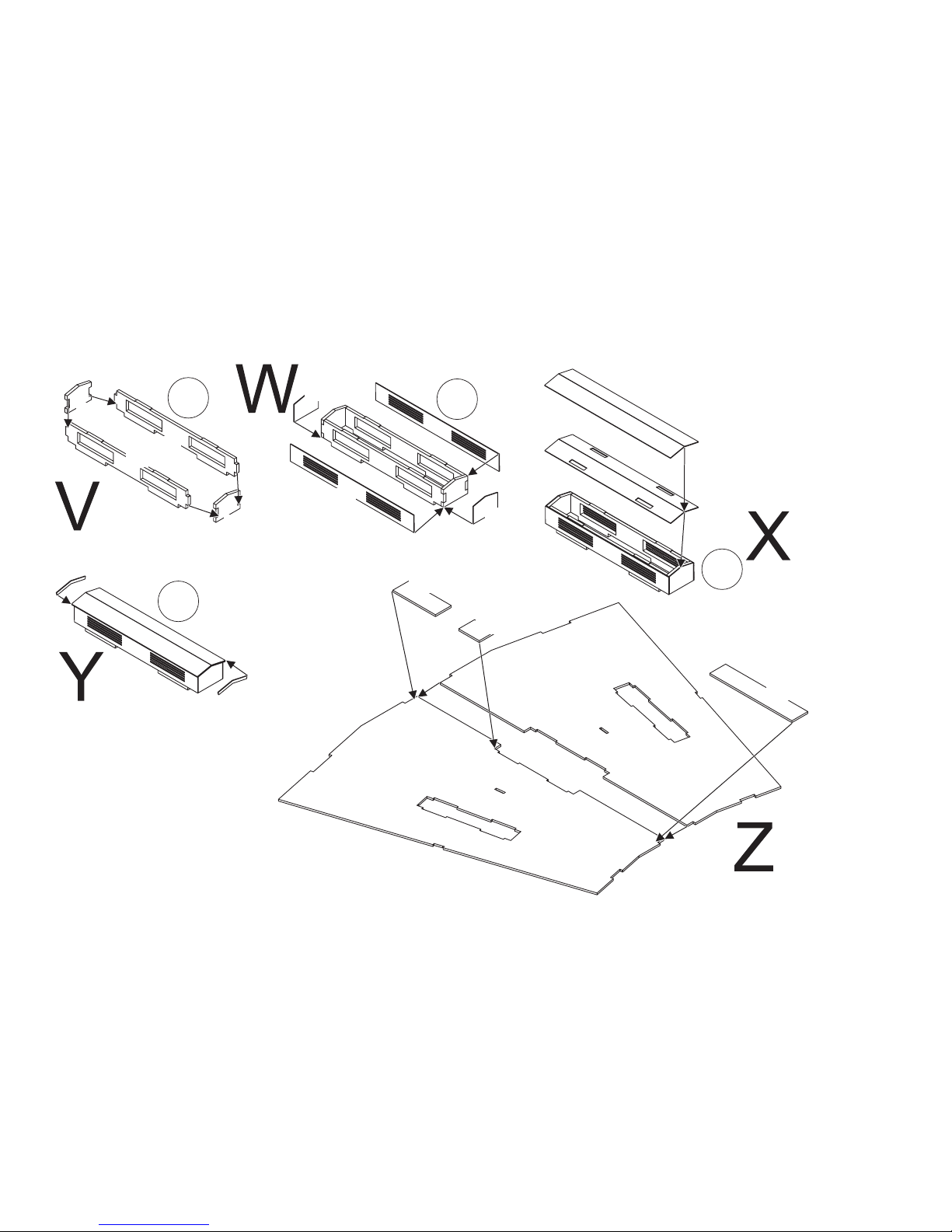

only slightly stick
seulement légèrement de coller
licht kleven

nur leicht kleben

K1

K3

K2

only slightly stick
seulement légèrement de coller
licht kleven

nur leicht kleben

K1

K3

vorsichtig
knicken

cautious wrinkles
prudent rides
voorzichtig rimpels

K4

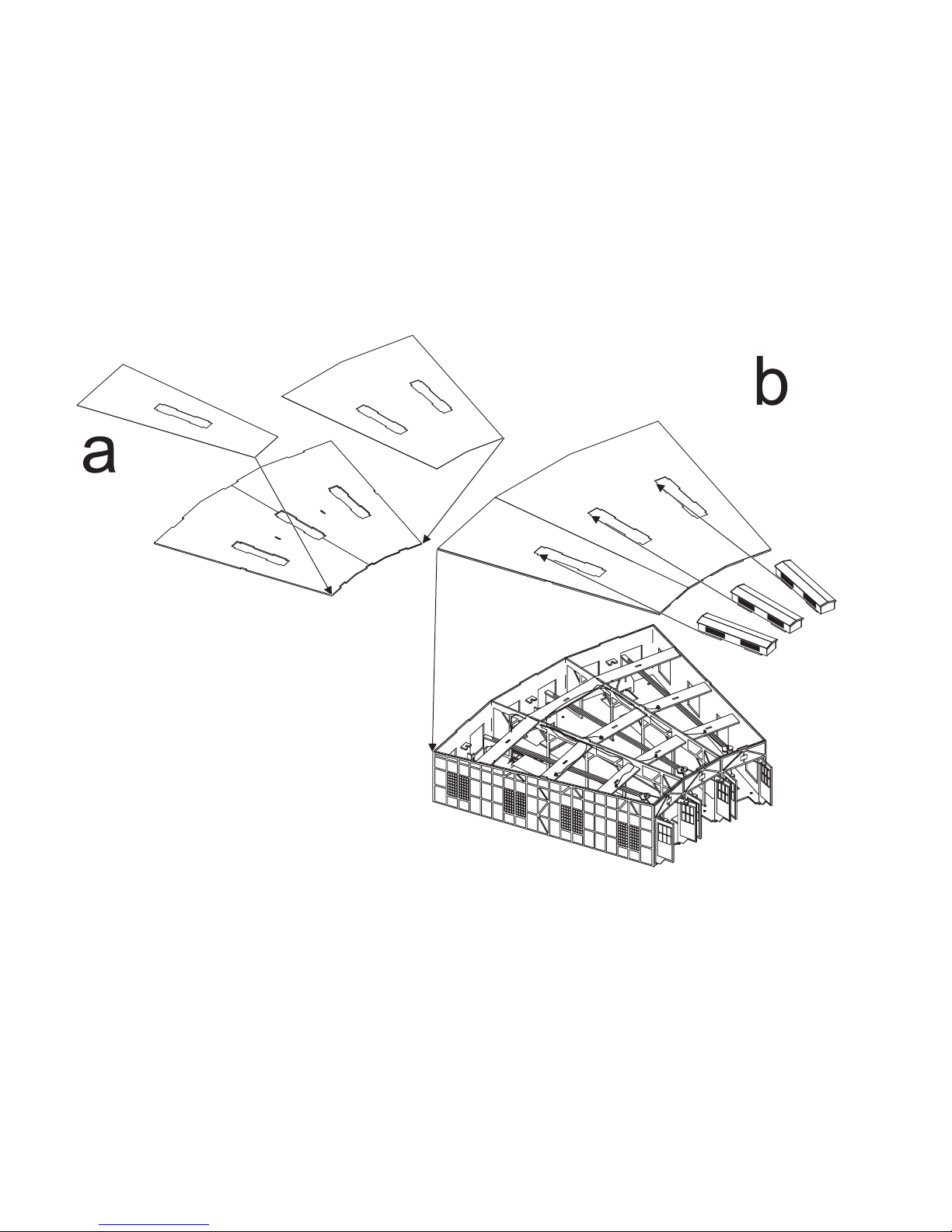

Variante

24206

24094

064

064

24188

24188

24188

24172

24172

24172

24071

24077

24712

24672

24188

24188

24188

24172

24172

24172

24077

24077

12

12

12

12

274887/0217/Sm1La

Änderungen vorbehalten

© Gebr. Märklin & Cie. GmbH

Gebr. Märklin & Cie. GmbH

Stuttgarter Str. 55 - 57
73033 Göppingen
Germany
www.maerklin.com

www.maerklin.com/en/imprint.html
