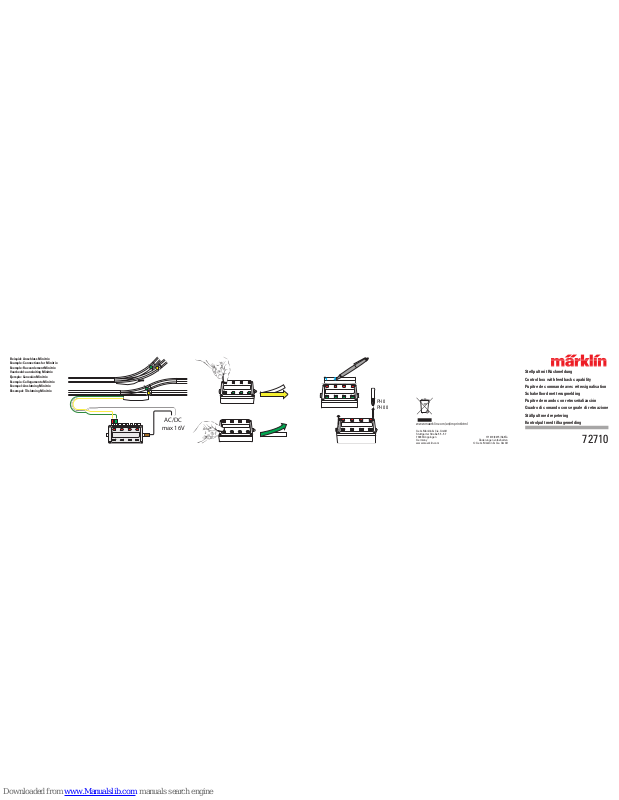

Page 1
Stellpult mit Rückmeldung
Control box with feedback capability
Pupitre de commande avec rétrosignalisation
Schakelbord met terugmelding
Pupitre de mando con retroseñalización
Quadro di comando con segnale di retroazione
Ställpult med repetering
Kontrolpult med tilbagemelding
72710
Gebr. Märklin & Cie. GmbH
Stuttgarter Straße 55 - 57
73033 Göppingen
Germany
www.maerklin.com
171419/0215/Ha6Ta
Änderungen vorbehalten
© Gebr. Märklin & Cie. GmbH
www.maerklin.com/en/imprint.html
AC/DC
max 16V

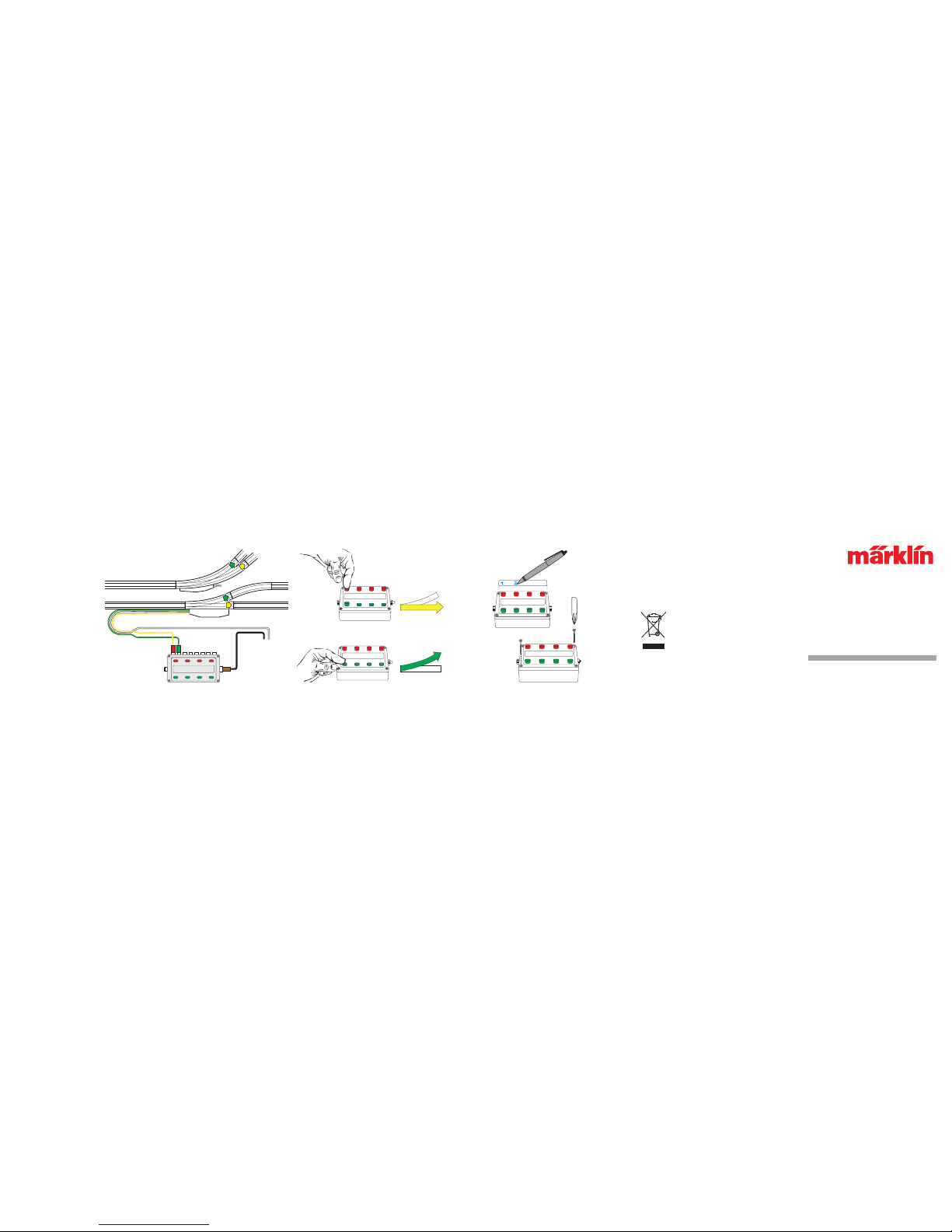

Beispiel: Anschluss Minitrix
Example: Connections for Minitrix
Exemple: Raccordement Minitrix
Voorbeeld: aansluiting Minitrix
Ejemplo: Conexión Minitrix
Esempio: Collegamento Minitrix
Exempel: Anslutning Minitrix
Eksempel: Tilslutning Minitrix
#0
PH 0
PH 00
Page 2
Das Stellpult 72710 ist vorgesehen zum Anschluss an Weichen mit
Doppelspulen-Antrieb und Endabschaltung (H0: 7549, 74490, 74991, „1“: 5625,
Minitrix: 14934, 14935). Die Rückmeldung über eingebaute LED-Anzeige arbeitet
automatisch ohne zusätzliche Anschlüsse. Beim Anschluss an Antriebe ohne
Endabschaltung unterscheidet die LED-Anzeige die Stellungen nicht.
The 72710 Control box is designed for use with turnouts that have a double solenoid mechanism and end shut-off contacts (H0: 7549, 74490, 74991, „1“: 5625,
Minitrix: 14934, 14935). The feedback capability works automatically by means
of built-in LED indicators and does not require additional connections. When
the control box is connected to a mechanism without end shut-off contacts,
the LED indicators will not show the setting for the turnout.
Le pupitre de commande 72710 est prévu pour un branchement à des
aiguillages disposant d’un moteur à double bobine et d’une déconnexion finale
(H0: 7549, 74490, 74991, „1“: 5625, Minitrix : 14934, 14935). La rétrosignalisation
par le biais d‘un affichage DEL intégré fonctionne automatiquement sans
connexions supplémentaires. Dans le cas d’une connexion à des moteurs
sans déconnexion finale, l‘affichage DEL n‘opère aucune distinction entre les
positions.
Schakelbord 72710 is bedoeld voor de aansluiting van wissels met dubbelspoelenaandrijving en eindafschakeling (H0: 7549, 74490, 74991, „1“: 5625, Minitrix: 14934, 14935). De terugmelding via de ingebouwde LED-indicatie werkt
automatisch zonder extra aansluitingen. Bij de aansluiting op aandrijvingen
zonder eindafschakeling geeft de LED-indicatie de stand niet aan.
El pupitre de mando 72710 está previsto para conectar a desvíos de doble
bobina con interruptor final (H0: 7549, 74490, 74991, „1“: 5625, Minitrix: 14934,
14935). La retroseñalización con indicación óptica LED funciona automáticamente sin conexiones suplementarias. La indicación óptica LED no sabe
distinguir la posición si se conectaran bobinas sin interrupción final.
Il quadro di comando 72710 è previsto per il collegamento ai deviatoi con
dispositivo a doppia bobina e interruzione di fine corsa (H0: 7549, 74490,
74991, „1“: 5625, Minitrix: 14934, 14935). Il segnale di retroazione tramite degli
indicatori a LED incorporati funziona automaticamente senza collegamenti
aggiuntivi.
Ställpult 72710 är avsedd för anslutning till växlar med dubblespoledrivning och slutfrånkoppli ng (H0: 7549, 74490, 74991, „1“: 5625, Minitrix: 14934,
14935). Repeteringen soker automatiskt via inmonterad LED-indikator utan
extra anslutningar. Vid anslutning till drivning utan slutfrånkoppling gör LEDindikeringen ingen skillnad på läget.
Kontrolpulten 72710 er beregnet til tilslutning til sporskifter med dobbeltspoledrev og afbrydelse i yderstilling (H0: 7549, 74490, 74991, „1“: 5625, Minitrix:
14934, 14935). Tilbagermelding via indbygget LED-visning arbejder automatisk
uden ekstra tilslutning. Ved tilslutning til drev uden afbrydelse i yderstilling
kan LED-visningen ikke skelne mellem stillingerne.
72710
72710
AC/DC
(AC) L 0
(DC) - +
Geeignete Anschluss-Stecker und -Buchsen: 71400
Suitable plugs and sockets for connections: 71400
Fiches et douilles de raccordement appropriées : 71400
Voor het aansluiten geschikte stekkers en stekkerbussen: 71400
Manguitos y clavijas útiles: 71400
Spine e prese di connessione adatte: 71400
Lämplig anslutningskontakt och -hylsor: 71400
Egnede tilslutningsstik og -kontakter: 71400

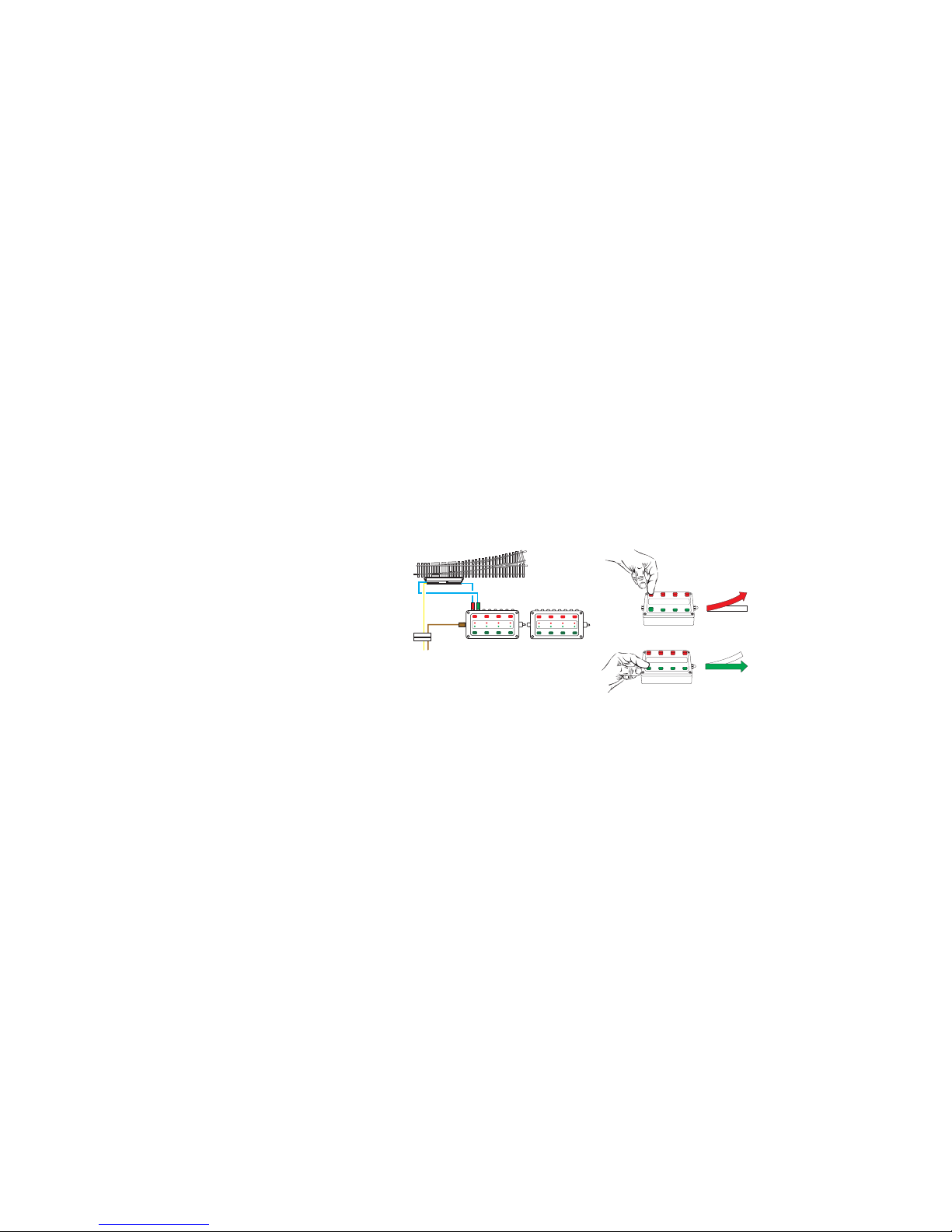

Beispiel: Anschluss Märklin
Example: Connections for Märklin
Exemple: Raccordement Märklin
Voorbeeld: aansluiting Märklin
Ejemplo: Conexión Märklin
Esempio: Collegamento Märklin
Exempel: Anslutning Märklin
Eksempel: Tilslutning Märkling
Stimmen Taste und Funktion nicht überein, sind der rote und grüne Stecker
zu vertauschen.
If the button on the control box does not correspond to the turnout setting,
swap the wires to the red and green plugs.
Au cas où la touche et la fonction ne coïncideraient pas, les fiches rouges et
vertes doivent être interverties.
Kloppen toetsen en functie niet bij elkaar, dan moeten de rode en groene
stekkers verwisseld worden.
En caso de no coincidir la posición de la tecla con la función, será suficiente
intercambiar de lugar las clavijas roja y verde.
Qualora i tasti e le funzioni non coincidano, si devono scambiare le spine
rossa e verde.
Om tangent och funktion inte överensstämmer måste den röda och gröna
stickproppen bytas.
Hvis taste og funktion ikke stemmer overens, så skal det røde og grønne stik
byttes om.
