Page 1
Nachrüstsatz-Hochleistungsmotor
60944
Page 2
Motor vorbereiten
Motorbürsten, Motorschild, Anker und Feldspule
entfernen.
Hinweis: Alle Entstörelemete des alten Motors mit
entfernen. Der Motor darf auch über Entstörelemente
keine Verbindung zur Masse (Chassis) haben.
Preparing the Motor
Remove motor brushes, brush plate, armature and
field.
Note: Remove all old interference suppression elementes! There can be no ground connsction from the
motor through interference suppression elementes to
the locomotive‘s frame!
Préparer le moteur
Enlever moteur des brosses, plaque moteur, induit et
bobine unductrice.
Remarque : Enlever tous les èlèments d‘antiparasitage
sur le moteur! Le moteur ne puet en outre avoir aucune liaison avec la masse (châssis) via les èlèments
d‘antiparasitage.
2
Motor voorbereiden
Borstelloze motor, motorschild, anker en veldspool
verwijderen.
Opmerking: Alle ontstoorcomponenten op de oude
motor verwijderen! De motor mag ook via ontstoorcomponenten geen verbinding meer hebben met de
massa (chassis)!
Page 3
Preparar el motor
Desmontar las escobillas del motor, la tapa del motor,
el inducido y la bobina de excitación.
Nota: desmontar también todos los componentes
antiparasitarios del motor antiguo. El motor tampoco
debe presentar ninguna conexión a masa (chasis) a
través de componentes antiparasitarios.
Förberedelse av motorn
Avlägsna kolborstar, motorsköld, ankare och fältspole.
Observera: Alla komponenter för avstörning av den
gamla motorn måste avlägsnas. Motorn får inte heller
ha någon som helst jordkontakt via en avstörningskomponent (eller via chassit)
Preparativi del motore
Rimuovere le spazzole del motore, la carcassa del
motore, il rotore e la bobina statorica.
Avvertenza: rimuovere insieme tutti gli elementi
antidisturbi del vecchio motore. Il motore non deve
avere alcun collegamento con la massa (telaio) anche
attraverso gli elementi antidisturbi.
Forbered motor
Fjern motorbørster, motorskjold, anker og feltspole.
Bemærk: Fjern også alle den gamle motors støjdæmp-
ningselementer. Motoren må heller ikke via støjdæmpningselementer have nogen som helst forbindelse til
massen (chassis).
3
Page 4

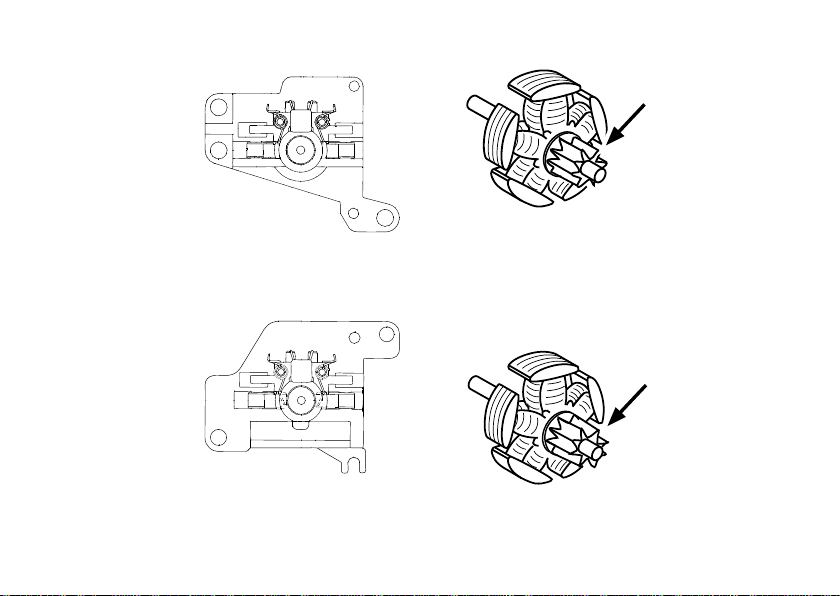

Motorschild 1
Brush Plate 1
Plaque Moteur 1
Motorschild 1
Tapa de motor 1
Carcassa del motore 1
Motorsköld 1
Motorskjold 1
!
Anker 7 Zähne
Armature 7 teeth
Induit 7 dents
Anker 7 tanden
Inducido 7 dientes
Rotore con 7 denti
Ankare 7 kuggar
Anker 7 tænder
Motorschild 2
Brush Plate 2
Plaque Moteur 2
Motorschild 2
Tapa de motor 2
Carcassa del motore 2
Motorsköld 2
Motorskjold 2
4
!
Anker 8 Zähne
Armature 8 teeth
Induit 8 dents
Anker 8 tanden
Inducido 8 dientes
Rotore con 8 denti
Ankare 8 kuggar
Anker 8 tænder
Page 5
Nr.
No.
N˚
Nr.
Nº
N.
Nr.
Nr.
3004 BR 80 X X
3007 BR 06 X X
3009, 3027,
3047, 3108
3011 E 44 X X
3012, 3013 10000 (SNCF)
3014 Re 4/4 SBB X X
3021, 3081,
3184, 3921
3022, 3052, 3159,
3300, 3322
3023, 3024 E 18 X X
Bezeichnung
Description
Désignation
Omschrijving
Designación
Denominazione
Beteckning
Betegnelse
BR 44
1100 (NS)
V 200 X X
E 94 X X
Motorschild 1
Brush Plate 1
Plaque Moteur 1
Motorschild 1
Tapa de motor 1
Carcassa del motore 2
Motorsköld 1
Motorskjold 1
X X
X X
Motorschild 2
Brush Plate 2
Plaque Moteur 2
Motorschild 2
Tapa de motor 2
Carcassa del motore 2
Motorsköld 2
Motorskjold 2
Anker (7 Zähne)
Anker (7 teeth)
Anker (7 dents)
Anker (7 tanden)
Inducido 7 dientes
Rotore con 7 denti
Ankare 7 kuggar
Anker 7 tænder
Anker (8 Zähne)
Anker (8 teeth)
Anker (8 dents)
Anker (8 tanden)
Inducido 8 dientes
Rotore con 8 denti
Ankare 8 kuggar
Anker 8 tænder
5
Page 6
Nr.
No.
N˚
Nr.
Nº
N.
Nr.
Nr.
3045 N (DSB) X X
3046 150X (SNCF) X X
3050, 3350 Ae 6/6 (SBB) X X
3051, 3055
3161, 3168
3053, 3054 E 03, BR 103 X X
3063, 3066,
3067, 3068
3072, 3147 V100 X X
3073 Warship Class (BR) X X
3096, 3112,3113 BR 86 X X
6
Bezeichnung
Description
Désignation
Omschrijving
Designación
Denominazione
Beteckning
Betegnelse
1200 (NS) X X
1600 (CFL)
204 (SNCB) etc.
Motorschild 1
Brush Plate 1
Plaque Moteur 1
Motorschild 1
Tapa de motor 1
Carcassa del motore 2
Motorsköld 1
Motorskjold 1
Motorschild 2
Brush Plate 2
Plaque Moteur 2
Motorschild 2
Tapa de motor 2
Carcassa del motore 2
Motorsköld 2
Motorskjold 2
X X
Anker (7 Zähne)
Anker (7 teeth)
Anker (7 dents)
Anker (7 tanden)
Inducido 7 dientes
Rotore con 7 denti
Ankare 7 kuggar
Anker 7 tænder
Anker (8 Zähne)
Anker (8 teeth)
Anker (8 dents)
Anker (8 tanden)
Inducido 8 dientes
Rotore con 8 denti
Ankare 8 kuggar
Anker 8 tænder
Page 7

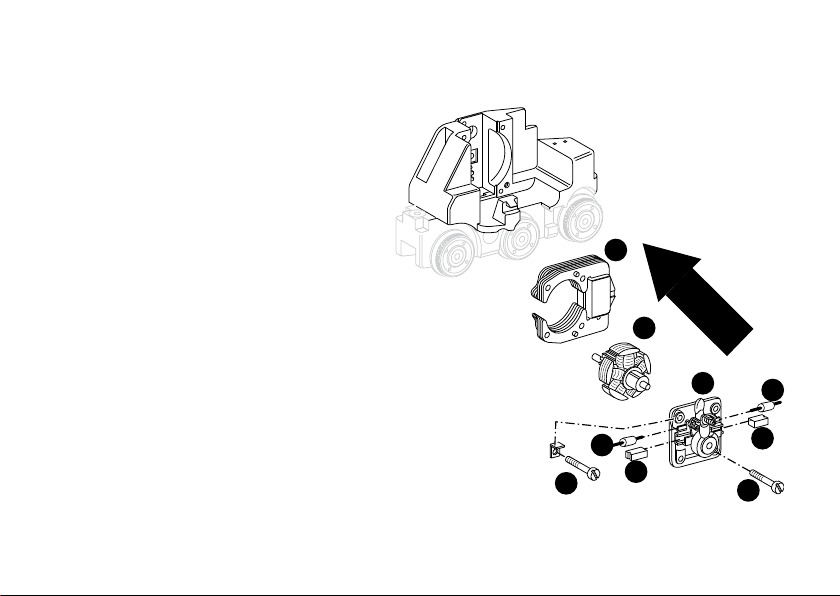

Motor zusammenbauen. Die beiliegenden Entstördrosseln gemäß Decoder-Einbauanleitung einbauen.
Assemble the motor. Install the chokes for preventing
interference with TV and radio reception according to
the decoder installation instructions.
Assembler le moteur. Insérer les selfs d’antiparasitage
conformément à la notice du décodeur.
Motor in elkaar zetten. Ontstoorspoelen volgens de
decoder-inbouwaanwijzing plaatsen.
Ensamblar el motor. Montar las reactancias antiparasitarias adjuntas conforme a las instrucciones de
montaje del decodificador.
Assemblare il motore. Installare le accluse impedenze
antidisturbi conformemente alle istruzioni di installazione del Decoder.
Sätt samman motorn. Montera de bifogade elkomponenterna enligt dekoderns bifogade inbyggnadsinstruktion.
Saml motoren. Indbyg de vedlagte støjdæmpningsspoler ifølge decoder-montagevejledningen.
1
2
3
5
4
6
5
6
4
7
Page 8
Due to different legal requirements regarding electro-magnetic compatibility,
this item may be used in the USA only after separate certification for FCC compliance and an adjustment if necessary.
Use in the USA without this certification is not permitted and absolves us of any
liability. If you should want such certification to be done, please contact us –
also due to the additional costs incurred for this.
Gebr. Märklin & Cie. GmbH
Stuttgarter Str. 55 - 57
73033 Göppingen
Germany
www.maerklin.com
www.maerklin.com/en/imprint.html
179259/0313/Sm3Ef
Änderungen vorbehalten
© Gebr. Märklin & Cie. GmbH
