Page 1
Versorgungseinheit für m83 / m84 / k83
60822
Page 2
D
GB
F
NL
Sicherheitshinweise 4
Gerätebeschreibung 4
Elektrischer Anschluss 5
Consignes de sécurité 8
Description de l’appareil 8
Raccordement électrique 9
Safety Notes 6
Device Description 6
Electrical Connections 7
2
Veiligheidsaanwijzingen 10
Apparaat beschrijving 10
Elektrische aansluiting 11
Page 3
S
DK
Advertencias de seguridad 12
Descripción del dispositivo 12
Conexión eléctrica 13
Säkerhetsanvisningar 16
Bruksanvisning 16
El-anslutning 17
Avvertenze di sicurezza 14
Descrizione dell’apparecchio 14
Collegamento elettrico 15
Sikkerhedshenvisninger 18
Beskrivelse af enheden 18
Elektrisk tilslutning 19
3
Page 4
Sicherheitshinweise
• Die Versorgunseinheit 60822 ist zum Gebrauch für digitale
Modelleisenbahnen zur Versorgung der Decoder
m83 / m84 / k83 bestimmt.
• Die Bedienungsanleitung ist Bestandteil des Produktes
und muss deshalb aufbewahrt sowie bei Weitergabe des
Produktes mitgegeben werden.
• Die Spannungsversorgung der Versorgungseinheit erfolgt
ausschließlich über das Schaltnetzteil 66360/66361.
• Anschlussarbeiten an der Versorgungseiheit 60822 dürfen
nur im spannungslosen Zustand erfolgen.
• Das Gehäuse darf nicht geöffnet werden.
• Die Versorgungseinheit 60822 ist ausschließlich zum
Gebrauch in trockenen Räumen bestimmt.
4
3
6
2b
2a
4
5
2a
2b
1
1 Anschlussbuchse für 66360/66361, Spannungsversorgung
2 Die rechte Buchse 2a ist zum direkten Anschluss eines
Decoders m83 / m84 vorgesehen.
Die linke Buchse 2b ist ohne Funktion.
3 Derzeit ohne Verwendung.
4 Anschlussklemmen für Decoder k83
5 grüne LED, Statusanzeige
(zeigt, dass das Gerät mit Spannung versorgt ist).
6 rote LED, Überlastanzeige
Page 5
Elektrischer Anschluss
Die Versorgungseinheit 60822 benötigt nur die Spannungsversorgung durch das Schaltnetzteil 66360/66361.
Der Anschluss an die Decoder m83 / m84 erfolgt über die
seitliche Steckverbindung direkt von Gerät zu Gerät, ohne
zwischengeschaltetes Kabel.
Das Digitalsignal vom Gleis (B/0) muss am ersten angeschlossenen m83/m84 eingespeist werden.
Die Spannungsversorgung der Versorgungseinheit 60822
über den Gleisanschuss ist nicht möglich.
Anschluss für 66360/66361
k83
B 0 L
0 B
L 0 B 0 B
Universalversorgungseinheit
m83 / m8460822
k83
Mit der Versorgungseinheit 60822 können auch ältere
Decoder k83 versorgt werden. Diese sind entsprechend der
nebenstehenden Grafik anzuschließen
L
0
B
decoder k 83
5
Page 6
Safety Notes
• The 60822 Power Supply Unit is for use for digital model
railroads to supply power to the m83 / m84 / k83 decoders.
• The operation instructions for this unit are a component
part of the product must therefore be kept in safe place
as well as transferred along with the product to third
parties.
• The voltage supply for the Power Supply Unit comes
exclusively by means of the 66360/66361/66365/66367
switched mode power pack.
• Connections to the 60822 Power Supply Unit may only be
done when there is no voltage present.
• The housing may not be opened.
• The 60822 Power Supply Unit is designed for use in dry
areas only.
6
3
6
2b
2a
4
5
2a
2b
1

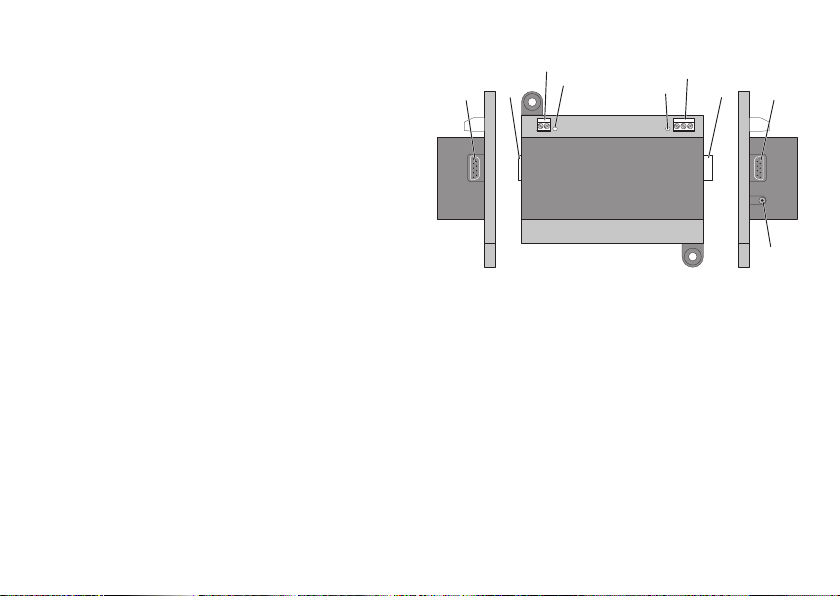

1 Connection socket for the 66360/66361/66365/66367,
voltage supply
2 The right socket 2a is intended for direct connections for
a m83 / m84 decoder.
The left socket 2b has no function.
3 Currently not used.
4 Terminal clips for k83 decoder.
5 Green LED, status indicator
(shows that the device is supplied with voltage).
6 Red LED, overload indicator
Page 7

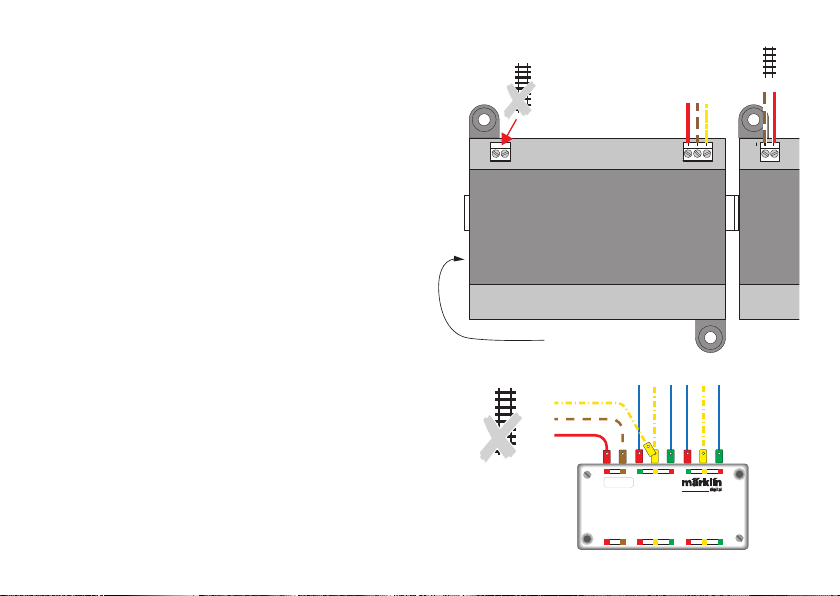

Electrical Connections
The 60822 Power Supply Unit requires only voltage supply
from the 66360/60361/60365/66367 switched mode power
pack.
The connections to the m83 / m84 decoders are done by
means of the side plug connection directly from device to
device, without an intermediate cable or wire.
The digital signal from the track (B/0) must be supplied at
the first m83/m84 connected to the system.
The 60822 Power Supply Unit cannot be supplied with
voltage by being connected to the track.
Connections for
Anschluss für 66360/66361
66360/66361/66365/66367
k83
B 0 L
0 B
L 0 B 0 B
Universalversorgungseinheit
m83 / m8460822
k83
Older k83 decoders can also be supplied with power with
the 60822 Power Supply Unit. These are connected to it
according to the graphics nearby on this page.
L
0
B
decoder k 83
7
Page 8
Consignes de sécurité
• L’unité d’alimentation 60822 est conçue pour
l’alimentation des décodeurs m83 / m 84 / k83 utilisés sur
des réseaux miniatures numériques.
• La notice d‘utilisation fait partie intégrante du produit ;
elle doit donc être conservée et, le cas échéant, transmise avec le produit.
• L’alimentation en tension de l’unité d’alimentation se fait
exclusivement via le convertisseur 66360/66361.
• Les raccordements à l’unité d’alimentation 60822 doivent
impérativement être effectués hors tension.
• Le boîtier ne doit pas être ouvert.
• L’unité d’alimentation 60822 est exclusivement prévue
pour être utilisée dans des pièces sèches.
8
3
6
2b
2a
4
5
2a
1 Prise pour 66360/66361, alimentation en tension
2 La prise de droite 2a est prévue pour le raccordement
direct d’un décodeur m83 / m84.
La prise de gauche 2b n’a pas de fonction.
3 Actuellement sans utilisation.
4 Bornes de connexion pour décodeur k83
5 LED verte, indication du statut
(montre que l’appareil est alimenté en tension).
6 LED rouge, indication surcharge
2b
1
Page 9
Raccordement électrique
L’unité d’alimentation 60822 ne nécessite que l’alimentation
en tension via le convertisseur 66360/66361.
Le raccordement aux décodeurs m83 / m84 se fait via les
fiches latérales, directement d’appareil à appareil, sans
câble intermédiaire.
Le signal numérique de la voie (B/0) doit être transmis au
premier m83/m84 raccordé.
L’alimentation en courant de l’unité 60822 via le raccordement à la voie est impossible.
Connexion pour 66360/66361
Anschluss für 66360/66361
k83
B 0 L
0 B
L 0 B 0 B
Universalversorgungseinheit
m83 / m8460822
k83
L’unité d’alimentation 60822 peut également alimenter les
décodeurs plus anciens k83. Ces derniers doivent être
raccordés conformément au schéma ci-contre.
L
0
B
decoder k 83
9
Page 10
Veiligheidsaanwijzingen
• De voedingseenheid 60822 is bedoelt voor het gebruik bij
digitale modelbanen voor de voeding van de decoders
m83 / m84 / k83.
• De gebruiksaanwijzing is een bestandsdeel van het
product en dient daarom bewaard te worden en met het
afgeven van het product meegegeven te worden.
• De stroomvoorziening voor de voedingseenheid geschiedt uitsluitend via de netadapter 66360/66361.
• Het aansluiten van de voedingseenheid 60822 mag alleen
in spanningsloze toestand worden uitgevoerd.
• De behuizing mag niet geopend worden.
• De voedingseenheid 60822 is uitsluitend bestemd voor het
gebruik in droge ruimtes.
10
3
6
2b
2a
4
5
2a
2b
1
1 Aansluitbus voor 66360/66361, stroomvoorziening
2 De rechter bus 2a is bestemd voor het direct aansluiten
van de decoders m83 / m84.
De linker bus 2b wordt niet gebruikt.
3 Momenteel niet in gebruik.
4 Aansluitklemmen voor de decoders k83.
5 groene LED, status
(geeft aan dat het apparaat van spanning wordt voorzien)
6 rode LED, geeft overbelasting aan.
Page 11
Elektrische aansluiting
De voedingseenheid 60822 heeft voor de stroomvoorziening
alleen de netadapter 66360/66361 nodig.
De aansluiting op de decoders m83 / m84 gebeurd via de
stekkerverbinding aan de zijkant, direct van apparaat aan
apparaat, zonder tussen geschakelde kabel.
Het digitaalsignaal van de rails (B/0) moet op de eerste
aangekoppelde m83/m84 aangesloten worden.
Het is niet mogelijk om de stroomvoorziening van de voedingseenheid 60822 uit een railaansluiting te betrekken.
Aansluiting voor 66360/66361
Anschluss für 66360/66361
k83
B 0 L
0 B
L 0 B 0 B
Universalversorgungseinheit
m83 / m8460822
k83
Op de voedingseenheid 60822 kunnen ook de oudere decoders k83 aangesloten worden. Deze worden volgens het
onderstaande schema aangesloten.
L
0
B
decoder k 83
11
Page 12
Advertencias de seguridad
• La unidad de alimentación 60822 se ha previsto para su
uso en maquetas de trenes digitales para la alimentación
de los decoders m83 / m84 / k83.
• Las instrucciones de empleo forman parte integrante
del producto y, por este motivo, deben conservarse y
entregarse junto con el producto en el caso de venta de
éste.
• La alimentación de corriente a la unidad de alimentación
se realiza exclusivamente mediante la fuente de alimentación conmutada 66360/66361.
• Está permitido realizar trabajos de conexionado en la
unidad de alimentación 60822 únicamente con ésta sin
tensión.
• No está permitido abrir la carcasa.
• La unidad de alimentación 60822 se ha previsto exclusivamente para su uso en recintos secos.
12
3
6
2b
2a
4
5
2a
2b
1
1 Hembrilla de conexión para 66360/66361, alimentación de
corriente
2 La hembrilla derecha 2a se ha previsto para la conexión
directa de un decoder m83 / m84.
La hembrilla izquierda 2b no tiene función asignada.
3 Actualmente sin uso.
4 Bornes para conexión de los decoders k83
5 LED verde, indicador de estado (indica que la alimentaci-
ón eléctrica del dispositivo está encendida).
6 LED rojo, indicador de sobrecarga
Page 13
Conexión eléctrica
La unidad de alimentación 60822 necesita únicamente la
alimentación de corriente desde la fuente de alimentación
conmutada 66360/66361.
La conexión a los decoders m83 / m84 se realiza mediante
el conector lateral directamente de un dispositivo a otro, sin
cable intercalado.
La señal digital de la vía (B/0) debe alimentarse al primer
m83/m84 conectado.
La alimentación de corriente de la unidad de alimentación
60822 no es posible mediante la conexión a vía.
Conexión para 66360/66361
Anschluss für 66360/66361
k83
B 0 L
0 B
L 0 B 0 B
Universalversorgungseinheit
m83 / m8460822
k83
Con la unidad de alimentación 60822 pueden alimentarse
también decoders más antiguos como el k83. Éstos deben
conectarse conforme al gráfico adjunto.
L
0
B
decoder k 83
13
Page 14
Avvertenze di sicurezza
• L’unità di alimentazione 60822 è predisposta per l’utilizzo
per ferrovie in miniatura digitali per l’alimentazione del
Decoder m83 / m84 / k83.
• Le istruzioni di azionamento costituiscono parte integrante di tale prodotto e devono pertanto venire conservate nonché consegnate in dotazione in caso di ulteriore
cessione del prodotto.
• L’alimentazione di tensione di tale unità di alimentazione
avviene esclusivamente tramite l’alimentatore “switching” da rete 66360/66361.
• I lavori di collegamento a tale unità di alimentazione
60822 devono avvenire soltanto nella condizione esente
da tensione.
• L’involucro non deve venire aperto.
• L’unità di alimentazione 60822 è predisposta esclusivamente per l’utilizzo in ambienti asciutti.
14
3
6
2b
2a
4
5
2a
2b
1
1 Boccola di collegamento per 66360/66361, alimentazione
di tensione
2 La boccola destra 2a è prevista per il collegamento
diretto di un Decoder m83 / m84.
La boccola sinistra 2b è senza funzionalità.
3 Al momento senza utilizzazione.
4 Morsetti di connessione per Decoder k83
5 LED verde, indicazione dello stato
(indica che l‘apparato è alimentato dalla tensione).
6 LED rosso, indicazione di sovraccarico
Page 15
Collegamento elettrico
L’unità di alimentazione 60822 ha bisogno soltanto
dell’alimentazione di tensione tramite l’alimentatore “switching” da rete 66360/66361.
Il collegamento al Decoder m83 / m84 avviene tramite il collegamento laterale ad innesto direttamente da apparecchio
ad apparecchio, senza un cavetto intermedio inserito.
Il segnale Digital dal binario (B/0) deve venire alimentato nel
primo m83/m84 collegato.
L’alimentazione di tensione dell’unità di alimentazione 60822
tramite il collegamento al binario non è possibile.
Anschluss für 66360/66361
Collegamento per 66360/66361
k83
B 0 L
0 B
L 0 B 0 B
Universalversorgungseinheit
m83 / m8460822
k83
Con l’unità di alimentazione 60822 possono venire alimentati
anche i Decoder più vecchi k83. Questi si devono collegare
in modo corrispondente allo schema che si trova a fianco.
L
0
B
decoder k 83
15
Page 16
Säkerhetsinstruktioner
• Strömförsörjningenheten 60822 är avsedd att användas
för strömförsörjning av de digitala modelljärnvägsdekodrarna m83 / m84 / k83.
• Denna bruksanvisning är en viktig del av denna produkt
och måste ovillkorligen sparas och medfölja produkten
om denna överlåtes till tredje man.
• Strömförsörjning av denna enhet får endast ske via
nätenhet 66360/66361.
• Arbeten med anslutningar till strömförsörjningsenhet
60822 får endast göras med strömmen bruten och i spänningslöst tillstånd.
• Kåpan får inte öppnas.
• Strömförsörjningenheten 60822 får endast användas
inomhus och i helt torra rum och utrymmen.
16
3
6
2b
2a
4
5
2a
2b
1
1 Anslutningskontakt för 66360/66361, strömförsörjning
2 Den högra kontakten 2a är avsedd att användas för
direktanslutning av en dekoder m83 / m84
Den vänstra kontakten saknar funktion.
3 Används ej för närvarande.
4 Anslutningsklämmor för dekoder k83
5 gröna LED/lysdioder
(visar att apparaten är ansluten till elmatningen).
6 röda LED/lysdioder, visar överbelastning och/eller korts-
lutning.
Page 17
El-anslutning
Strömförsörjningenheten 60822 behöver ingen annan elförsörjning än via nätenhet 66360/66361.
Anslutning av av dekoder m83 / m84 sker via sidokontakterna, direkt från enhet till enhet, helt utan kabelkopplingar
mellan enheterna.
Digitalsignalen från spåret (B/0) måste anslutas till och
matas från först anslutna m83/m84.
Strömmatning till strömförsörjningenheten 60822 via
spåranslutningen kan ej göras.
Anslutning av 66360/66361
Anschluss für 66360/66361
k83
B 0 L
0 B
L 0 B 0 B
Universalversorgungseinheit
m83 / m8460822
k83
Strömförsörjningsenheten 60822 kan även användas till
strömförsörjning av äldre dekodrar k83. Dessa ansluts då så
som visas på nedanstående bilder.
L
0
B
decoder k 83
17
Page 18
Sikkerhedshenvisninger
• Forsyningsenheden 60822 er udviklet til digitale modeljernbaner til forsyning af dekoderne m83 / m84 / k83.
• Betjeningsvejledningen er del af produktet og skal derfor
altid opbevares og videregives sammen med produktet.
• Forsyningsenhedens spændingsforsyning sker udelukkende ved hjælp af omformeren 66360/66361.
• Forsyningsenheden 60822 må kun tilsluttes i spændingsfri
tilstand.
• Huset må ikke åbnes.
• Forsyningsenheden 60822 er udelukkende egnet til brug i
tørre rum..
18
3
6
2b
2a
4
5
2a
2b
1
1 Tilslutningsbøsning til 66360/66361, spændingsforsyning
2 Højre bøsning 2a bruges til direkte tilslutning af deko-
derne m83 / m84.
Venstre bøsning 2b har ingen funktion.
3 Anvendes ikke i øjeblikket.
4 Tilslutningsklemme til dekoder k83.
5 grønne lysdioder, statusindikator
(viser, at apparatet er forsynet med spænding).
6 røde lysdioder, overbelastningsindikator
Page 19
Elektrisk tilslutning
Forsyningsenheden 60822 skal kun bruge spændingen, som
den får gennem omformeren 66360/66361.
Tilslutning til dekoderne m83 / m84 sker ved hjælp af
stikforbindelsen på siden, direkte fra enhed til enhed, uden
mellemliggende kabel.
Digitalsignalet fra skinnen (B/0) skal forbindes med den
første tilsluttede m83/m84.
Det er ikke muligt at forsyne enheden 60822 med strøm via
skinnetilslutningen.
Tilslutning til 66360/66361
Anschluss für 66360/66361
k83
B 0 L
0 B
L 0 B 0 B
Universalversorgungseinheit
m83 / m8460822
k83
Med forsyningsenheden 60822 er det også muligt at forsyne
de ældre dekodere k83. De skal tilsluttes i henhold til
grafikken i siden.
L
0
B
decoder k 83
19
Page 20
Gebr. Märklin & Cie. GmbH
Stuttgarter Str. 55 - 57
73033 Göppingen
Germany
www.maerklin.com
www.maerklin.com/en/imprint.html
246577/0820/Sc5Sh
Änderungen vorbehalten
© Gebr. Märklin & Cie. GmbH
Loading...
