Technische Hinweise für Mobile Station 38
Anhang 42
Belegungs-Tabelle 58 – 59

English 4 / 10

Technical Information for the Mobile Station 38
Appendix 42
Belegungs-Tabelle 58 – 59

Français 5 / 14

Remarques techniques concernant la Mobile Station 39
Annexe 42
Belegungs-Tabelle 58 – 59

Nederlands 5 / 18

Technische opmerkingen voor het Mobile Station 39
Aanhangsel 42
Belegungs-Tabelle 58 – 59

Español 5 / 22

Indicaciones técnicas para la Mobile Station 40
Véase anexo 42
Belegungs-Tabelle 58 – 59

Italiano 5 / 26

Avvertenze tecniche per Mobile Station 40
Appendice 42
Belegungs-Tabelle 58 – 59

Svenska 5 / 30

Tekniska anvisningar till Mobile Station 41
Bilaga 42
Belegungs-Tabelle 58 – 59

Dansk 5 / 34

Tekniske henvisninger til Mobile Station 41
Tillæg 42
Belegungs-Tabelle 58 – 59

3

Bedienungsoberfläche

1 – Drehregler
2 – Taste Lok/OK
3 – Taste Menü/ESC
4 – Schalttaste Beleuchtung
5 – STOP-Taste
6 – Funktionstasten
7 – Grafikdisplay mit

a) Funktionsanzeige (bis zu 9 Anzeigen)
b) Darstellung Loktyp
c) Lokbezeichnung
d) Geschwindigkeitsanzeige
e) Fahrtrichtungsanzeige

Upper Surface with Controls

1 – Speed Control Knob
2 – Button Locomotive/OK
3 – Button Menu/ESC
4 – On/Off Button for Headlights
5 – STOP-Button
6 – Auxiliary Function Buttons
7 – Graphic Display with

a) Auxiliary Function Indicator (up to 9 indicators)
b) Representation of the Locomotive Type
c) Locomotive Designation
d) Speed Indicator
e) Direction Indicator

4

Face supérieure

1 – Régulateur
2 – Touche Loc/OK
3 – Touche Menu/ESC
4 – Touche éclairage
5 – Touche STOP
6 – Touches de fonction
7 – Ecran graphique avec

a) Indicateur de fonction (jusqu’à 9 indications)
b) Représentation du type de locomotive
c) Désignation de la locomotive
d) Indicateur de vitesse
e) Indicateur de sens de marche

Bedieningspaneel

1 – Draairegelaar
2 – Toets loc/OK
3 – Toets menu/ESC
4 – Schakeltoets verlichting
5 – STOP-toets
6 – Functietoetsen
7 – Grafischdisplay met

a) Functieweergave (tot 9 weergaven)
b) Weergeven van het locomotieftype
c) Locomotief omschrijving
d) Snelheidsweergave
e) Rijrichtingsweergave

Cuadro de mandos

1 – Regulador de velocidad
2 – Tecla Loc/OK
3 – Tecla menú/ESC
4 – Tecla alumbrados
5 – Tecla STOP
6 – Teclas funciones
7 – Display gráfico con

a) Indicación funciones (hasta 9)
b) Mención tipo de locomotora
c) Nombre de la locomotora
d) Marca velocidad
e) Indica sentido de marcha

Plancia di manovra

1 – Regolatore rotativo
2 – Tasto Lok/OK
3 – Tasto Menü/ESC
4 – Tasto di commutazione illuminazione
5 – Tasto di arresto (STOP)
6 – Tasti funzione
7 – Visore grafico con

a) Indicazione delle funzioni (sino a 9 indicazioni)
b) Raffigurazione del tipo di locomotiva
c) Denominazione della locomotiva
d) Indicazione della velocità
e) Indicazione della direzione di marcia

Användningsyta

1 – Vridreglage
2 – Tangent lok/OK
3 – Tangent Meny/ESC
4 – Kopplingstangent belysning
5 – STOP-tangent
6 – Funktionstangenter
7 – Grafikdisplay med

a) Funktionsdisplay (visar upp till 9)
b) Bild på loktyp
c) Lokbeteckning
d) Visning av hastighet
e) Visning av körriktning

Betjeningsoverflade

1 – Drejeregulator
2 – Tast Lok/OK
3 – Tast Menu/ESC
4 – Tænd-/sluktast til belysning
5 – STOP-tast
6 – Funktionstaster
7- Grafikdisplay med

a) Funktionsdisplay (viser indtil 9 funktioner)
b) Visning af lokomotivtype
c) Lokomotivbetegnelse
d) Hastighedsvisning
e) Visning af køreretning

5

Einsatzmöglichkeit der Mobile Station

Einzelgerät 60652, Gerät aus Spur 1 – Startpackungen:

● Geeignet für Märklin H0 und 1.

● Maximaler Ausgangsstrom: 1,9 A (mit Transformer 60052).

● Anschluss nur über spezielle Anschlussbox.

● Nummer am Geräteboden: „60651“ (!)

Gerät aus Märklin H0-Startpackungen:

● Geeignet für Märklin H0.

● Maximaler Ausgangsstrom: 1,2 A (mit Transformer 60052).

● Anschluss nur über spezielle Anschlussbox.

● Nummer am Geräteboden:„60652“.

Der Ausgangsstrom reicht für 2 – 3 fahrende Lokomotiven.
Durch Wagen mit Innenbeleuchtung, eingeschaltete Rauchgene­ratoren, eingeschaltete Geräuschmodule etc. kann sich diese
Anzahl verringern. Für Anlagen mit mehr Verbrauchern ist die
Central Station das geeignete Betriebssystem. Die Mobile Station
kann dort als Fahrgerät verwendet werden.

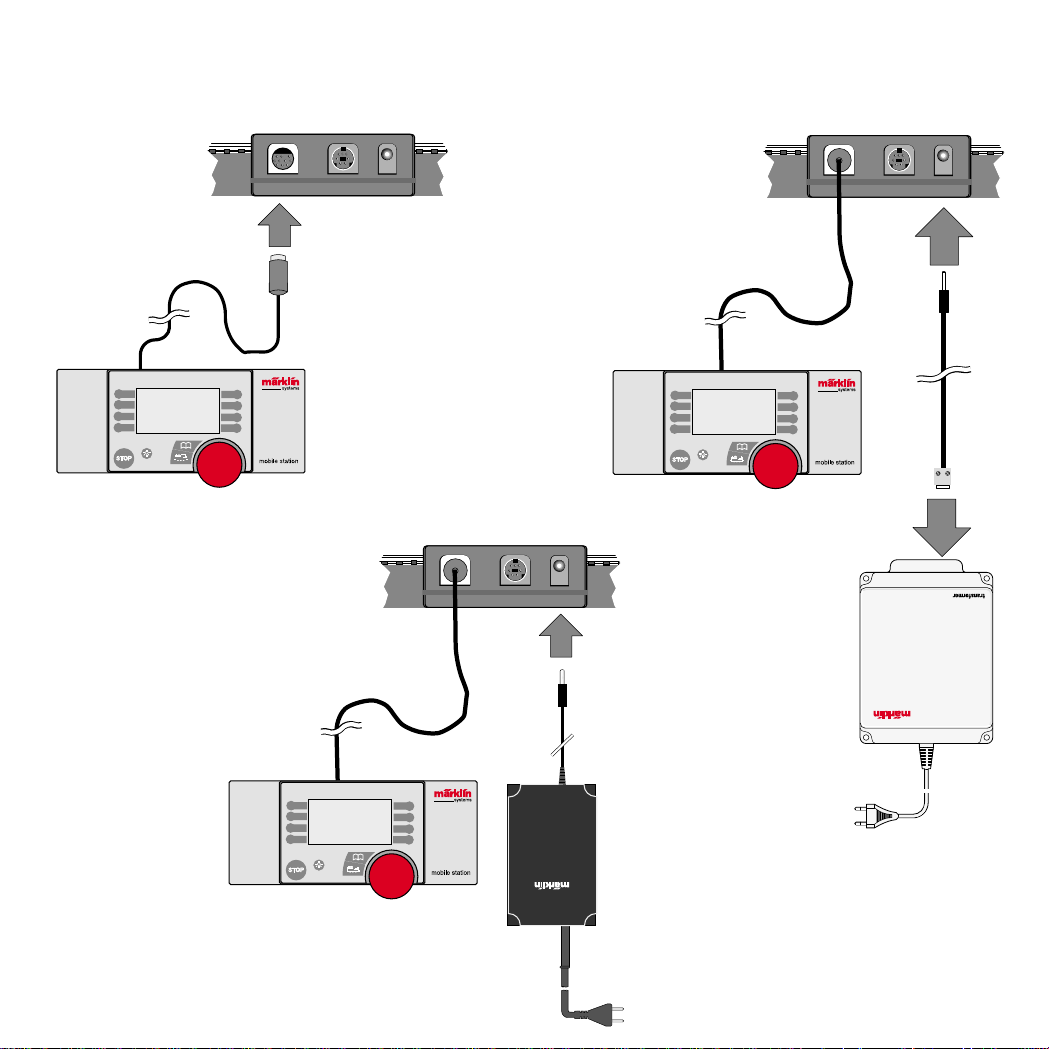

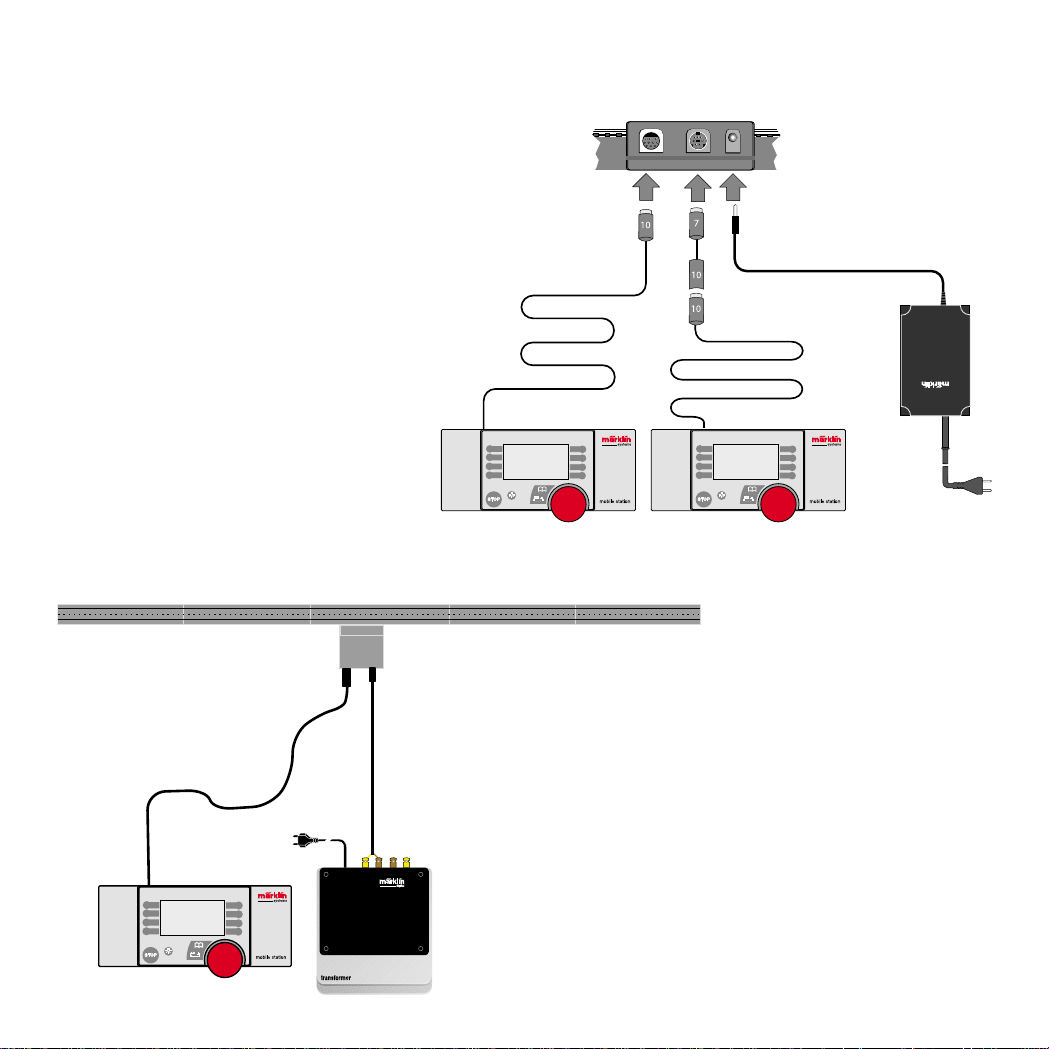

Mobile Station anschließen

1. Prüfen, ob Netzstecker aus der Steckdose entfernt ist.

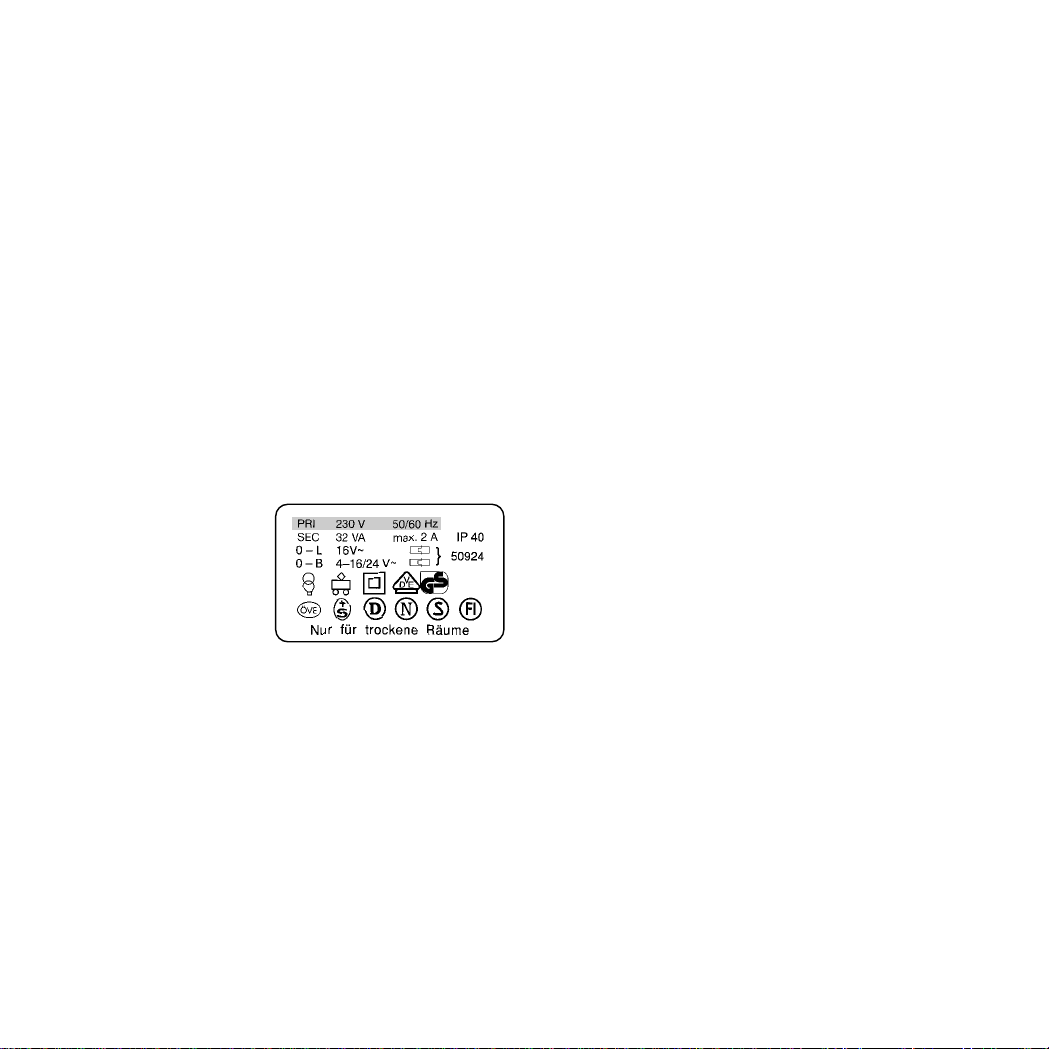

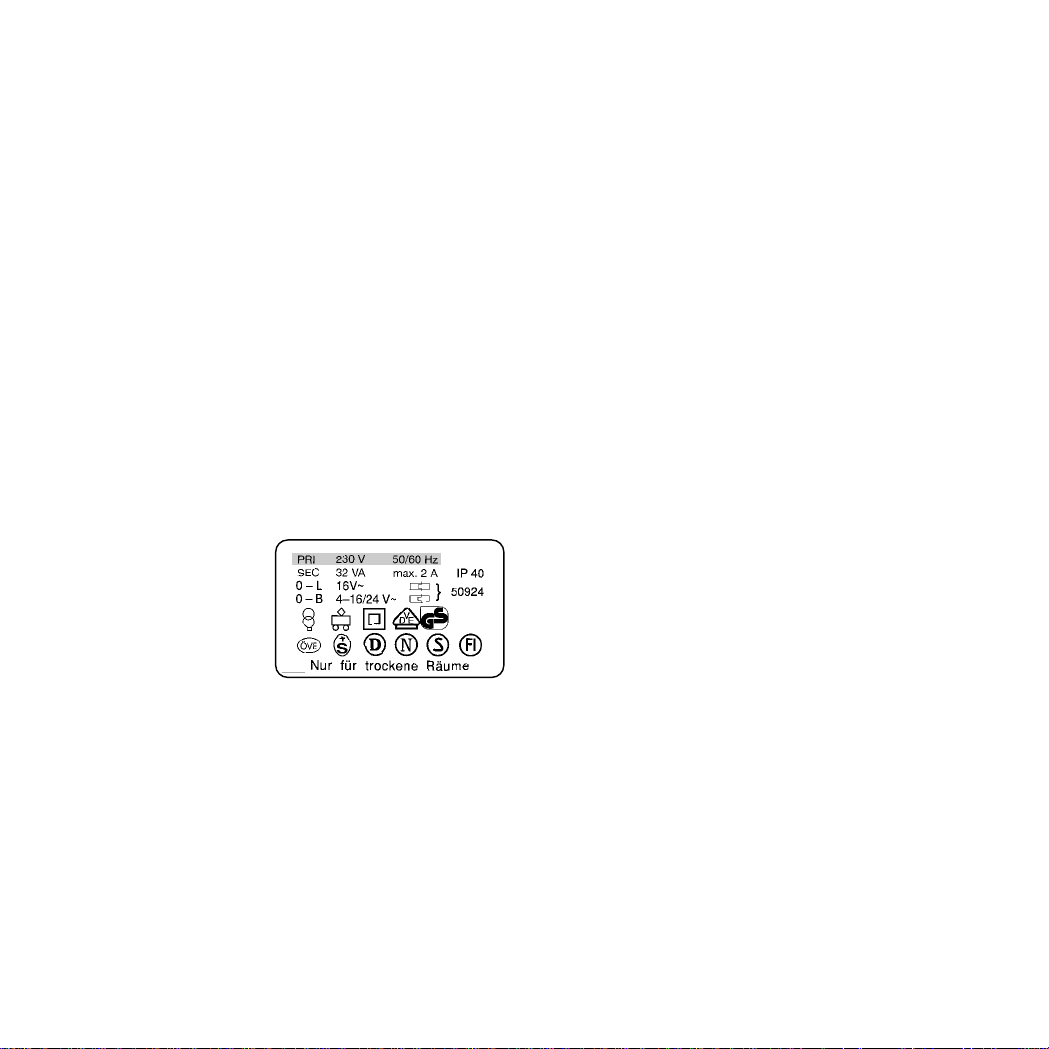

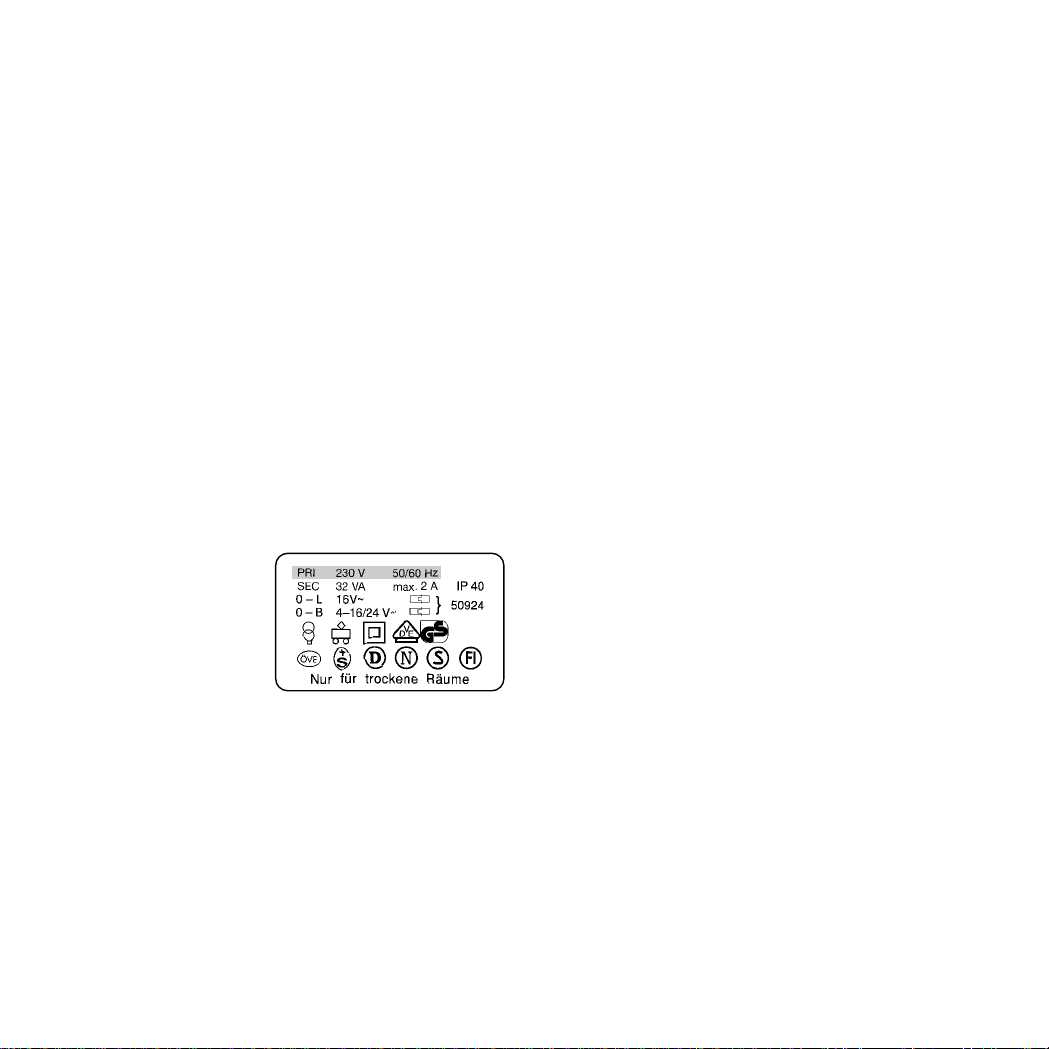

2. Prüfen, ob der Transforma­tor bzw. das Netzgerät für
das gewählte Haushalts­netz geeignet ist (Wert der
Eingangsspannung, Wert
der Frequenz). Die Daten
befinden sich auf dem
Typenschild des Transfor­mators/Netzgeräts.

3. Mobile Station anstecken. Die erste Mobile Station muss an
die linke 10-polige Buchse der Anschlussbox.

4. Transformator oder Netzgerät an die Anschlussbox anschließen.

(=> Anhang A)

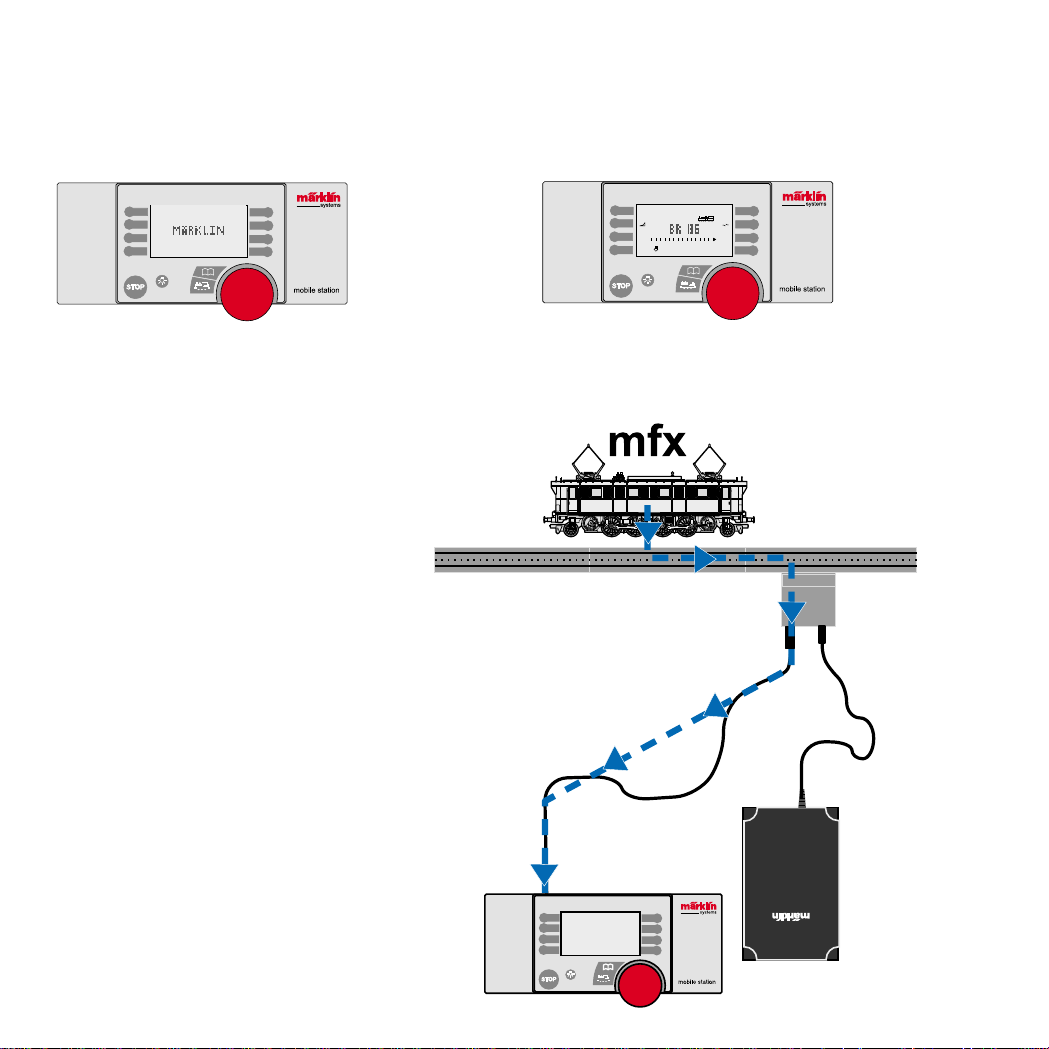

Inbetriebnahme

Mobile Station nach dem Einstecken des Netzsteckers des
Netzgerätes / Transformators in die Steckdose:

1. Kurze Einschaltphase (Schriftzug „MÄRKLIN“ im Display).

2. Mobile Station schaltet direkt in den Betriebsmodus.

(=> Anhang B)

Bei der Mobile Station werden die zu steuernden Lokomotiven
aus einer Lokliste ausgewählt. Da die Mobile Station ab Werk
keine Einträge in der Lokliste besitzt, springt die Anzeige direkt
in die Eingabe von Loks in die Lokliste („NEUE LOK“).
Mobile Station aus den Startpackungen besitzen ab Werk
bereits Eintragungen.

Lok in die Lokliste übernehmen

Möglichkeit A: mfx-Lokomotiven melden sich selbstständig an.
Möglichkeit B: Lok wird aus der Datenbank übernommen.
Möglichkeit C: Lok wird über die Adresse eingestellt.

Möglichkeit A:
Lok mit eingebautem mfx-Decoder vor dem Einschalten der

Anlage auf das Gleis stellen. Während des Einschaltens über­mittelt die mfx-Lok ihre Daten an die Mobile Station. Sobald die
Mobile Station betriebsbereit ist, kann diese Lok aus der Lokliste
ausgewählt werden.

(=> Anhang C)
Hinweis: Sollte die Lokliste 10 Einträge besitzen, so kann keine

weitere Lok in die Lokliste aufgenommen werden. In diesem Fall
einen Eintrag löschen (=> S. 8) und danach die mfx-Lokomotive
neu anmelden.

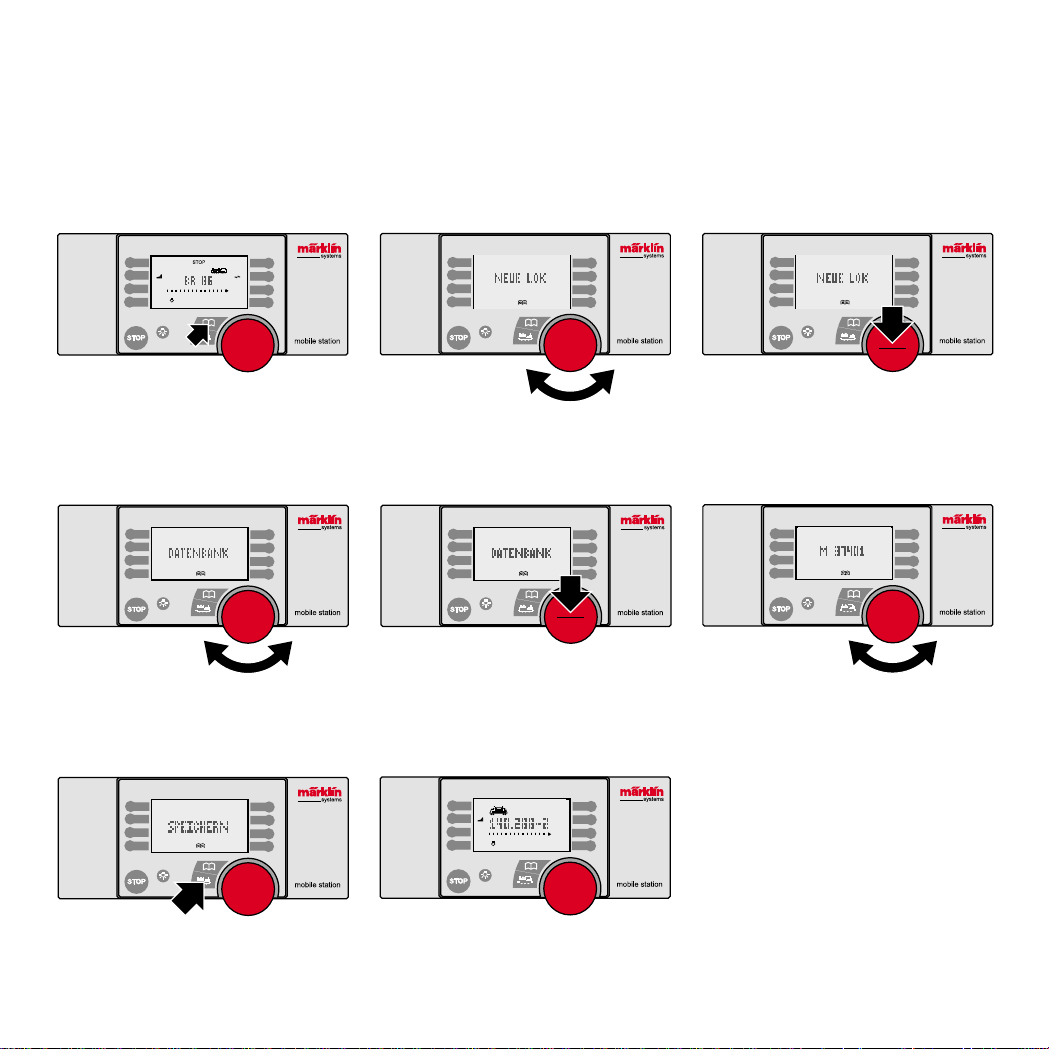

Möglichkeit B:

1. Menü/ESC-Taste drücken.

2. Drehregler drehen, bis „NEUE LOK“ erscheint.

3. Auf den Drehregler drücken.

4. Drehregler drehen bis „DATENBANK“ erscheint.

5. Auf den Drehregler drücken.

6. Drehregler drehen bis Artikelnummer der Lok erscheint.

7. Lok/OK-Taste drücken. Die Anzeige wechselt anschließend
selbsttätig in die Bedienebene zurück.

(=> Anhang D)

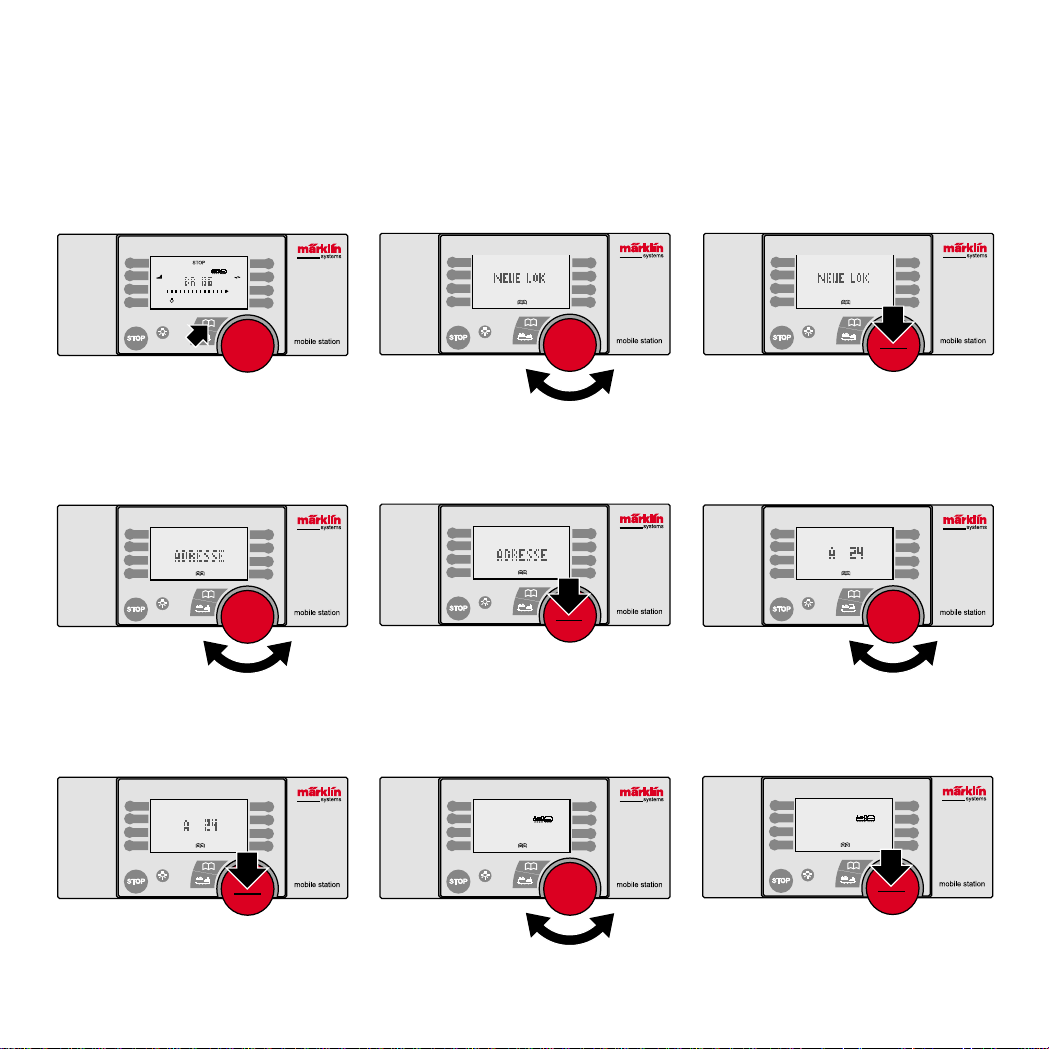

Möglichkeit C:

1. Menü/ESC-Taste drücken.

2. Drehregler drehen, bis „NEUE LOK“ erscheint.

3. Auf den Drehregler drücken.

4. Drehregler drehen bis „Adresse“ erscheint.

5. Auf den Drehregler drücken.

6. Drehregler drehen bis Adresse der Lok erscheint.

6

7. Auf den Drehregler drücken.

8. Drehregler drehen, bis gewünschtes Symbol erscheint.

9. Lok/OK-Taste drücken. Die Anzeige wechselt anschließend
selbsttätig in die Bedienebene zurück.

(=> Anhang E)
Tipp: Bei allen Einträgen in der Lokliste kann die Adresse oder

der Name im Display verändert werden (S. 7/8). Einträge aus der
Datenbank können so auch für andere Anwendungen verändert
werden.

Lok steuern

Drehregler nach rechts – Lok fährt schneller.
Drehregler nach links – Lok fährt langsamer.

Der Balken der Geschwindigkeitsanzeige verändert sich mit
der neuen Sollgeschwindigkeit.

Auf den Drehregler drücken – Fahrtrichtung wechselt

Gleichzeitig wechselt die Fahrtrichtungsanzeige und die

Richtung des Balkens der Geschwindigkeitsanzeige.
Funktionstasten betätigen – Zugehörige Funktion wird geschaltet.
Bitte beachten:

● Bei Loks aus der Datenbank werden die Funktionen (falls im

Modell vorhanden) als Grafik im Display angezeigt. Nur diese
Funktionen sind schaltbar.

● Beleuchtung wird meist über die separate Beleuchtungstaste

geschaltet.

● Loks, die über die Adresse in die Lokliste eingerichtet wurden,

besitzen keine Anzeige der Funktionen. In diesem Fall ist die
Beleuchtungstaste für die Funktion „function“ zuständig und
die 4 Funktionstasten links neben dem Display für die Funktio­nen f1, f2, f3 und f4 (von oben nach unten).

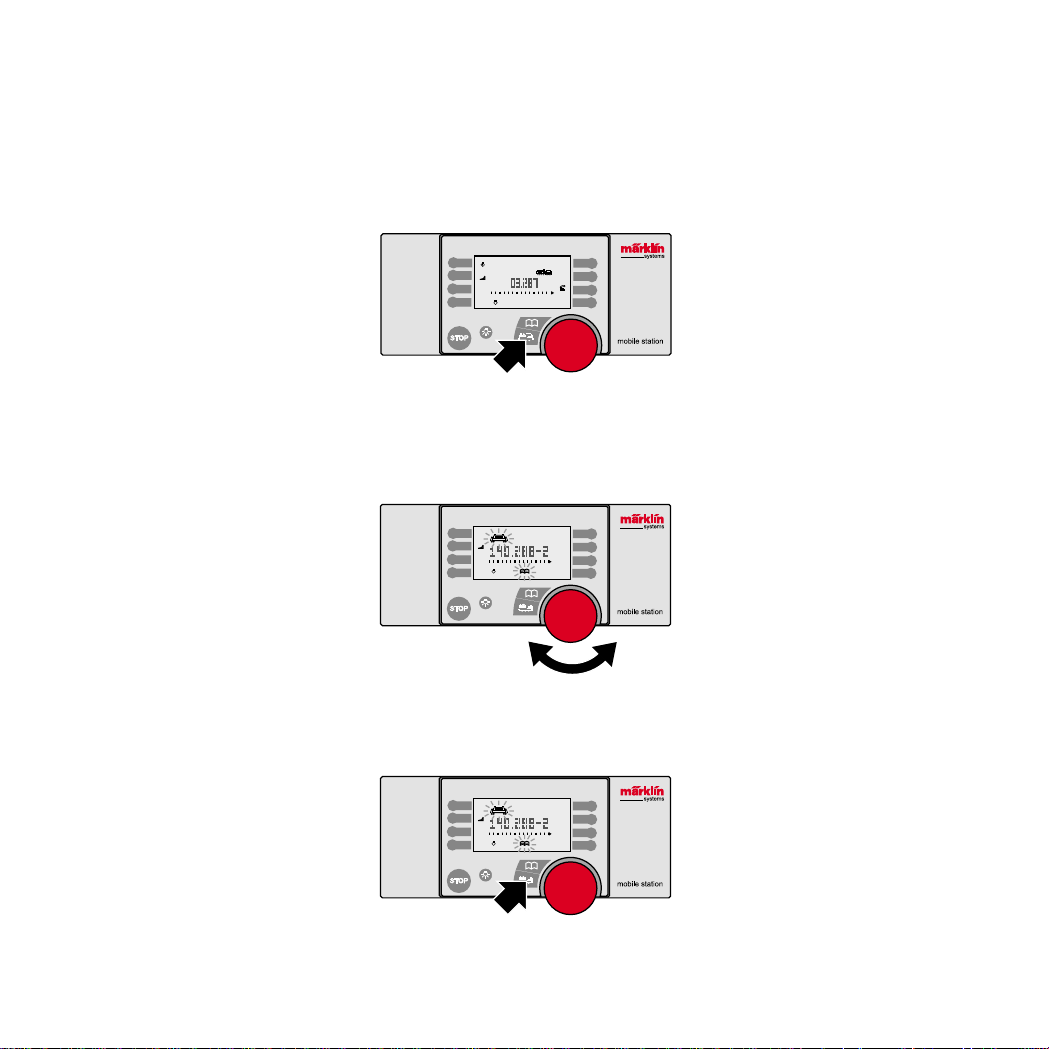

Lok wechseln

1. Taste Lok/OK drücken.

2. Drehregler drehen, bis gewünschte Lok erscheint.

3. Taste Lok/OK drücken.
(=> Anhang F)

Anschließend kann die neugewählte Lok gesteuert werden.
Die vorher aufgerufene Lok fährt mit der zuletzt erhaltenen Fahr­information weiter!

Nothalt

Drücken der STOP-Taste: Die Anlage wird stromlos geschaltet. Alle
Fahrzeuge halten an. Im Display erscheint der Schriftzug „STOP“.

Durch nochmaliges Drücken der STOP-Taste wird die Versor­gung der Anlage wieder eingeschaltet.

Hinweis: Bei einem Kurzschluss oder bei Überlastung schaltet
das System selbsttätig in den STOP-Zustand. Beseitigen Sie in
diesem Fall die Ursache und versuchen Sie danach durch Drük­ken der STOP-Taste den Betrieb wieder aufzunehmen. Schaltet
das System wieder ab, so ist die Ursache noch nicht beseitigt!

Lokdaten ändern

Voraussetzung: Lok ist in die Lokliste aufgenommen.
Bei Loks mit Adresseinstellung über Mobile Station:

Nur diese Lok darf sich auf dem von der Mobile Station ver­sorgten Bereich befinden.

Bei Lokomotiven mit mfx-Decoder ist keine Adressände­rung notwendig. Daher entfällt diese Einstellmöglichkeit
bei diesen Produkten.

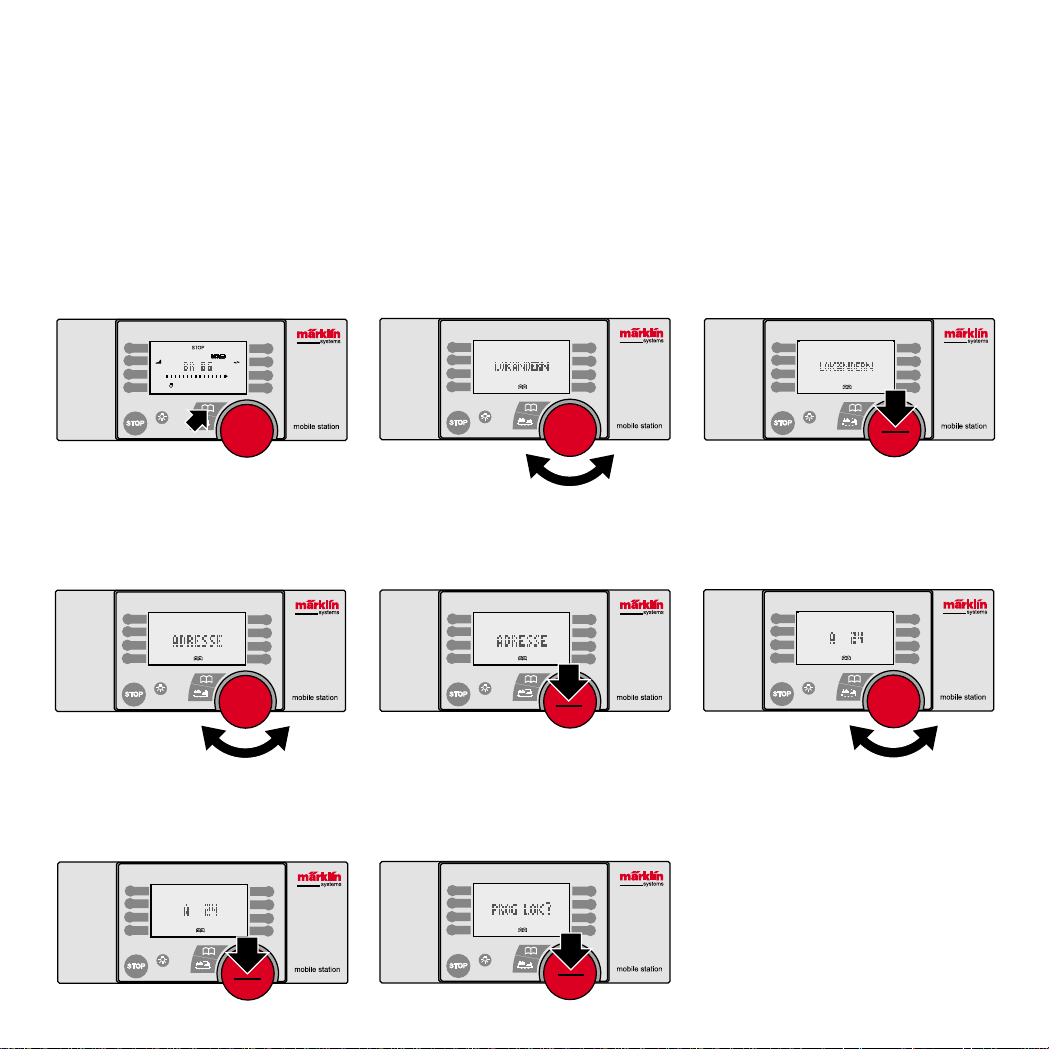

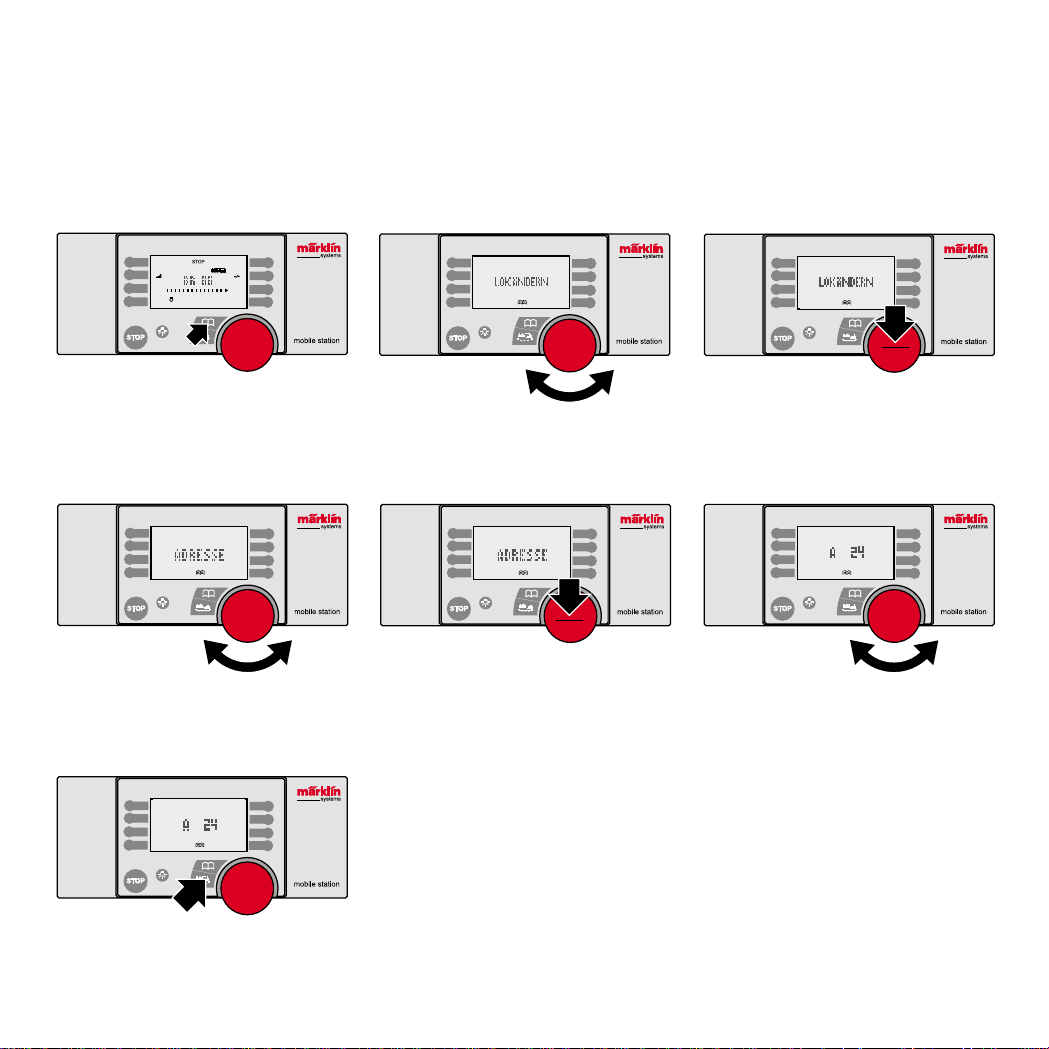

Adresse ändern

1. Lok anhalten

2. Menü/ESC-Taste drücken

3. Drehregler drehen, bis „LOKÄNDERN“ erscheint.

4. Auf den Drehregler drücken.

5. Drehregler drehen bis „ADRESSE“ erscheint.

6. Auf den Drehregler drücken.

7. Drehregler drehen bis neue Wunsch-Adresse der Lok erscheint.

8. Auf den Drehregler drücken.

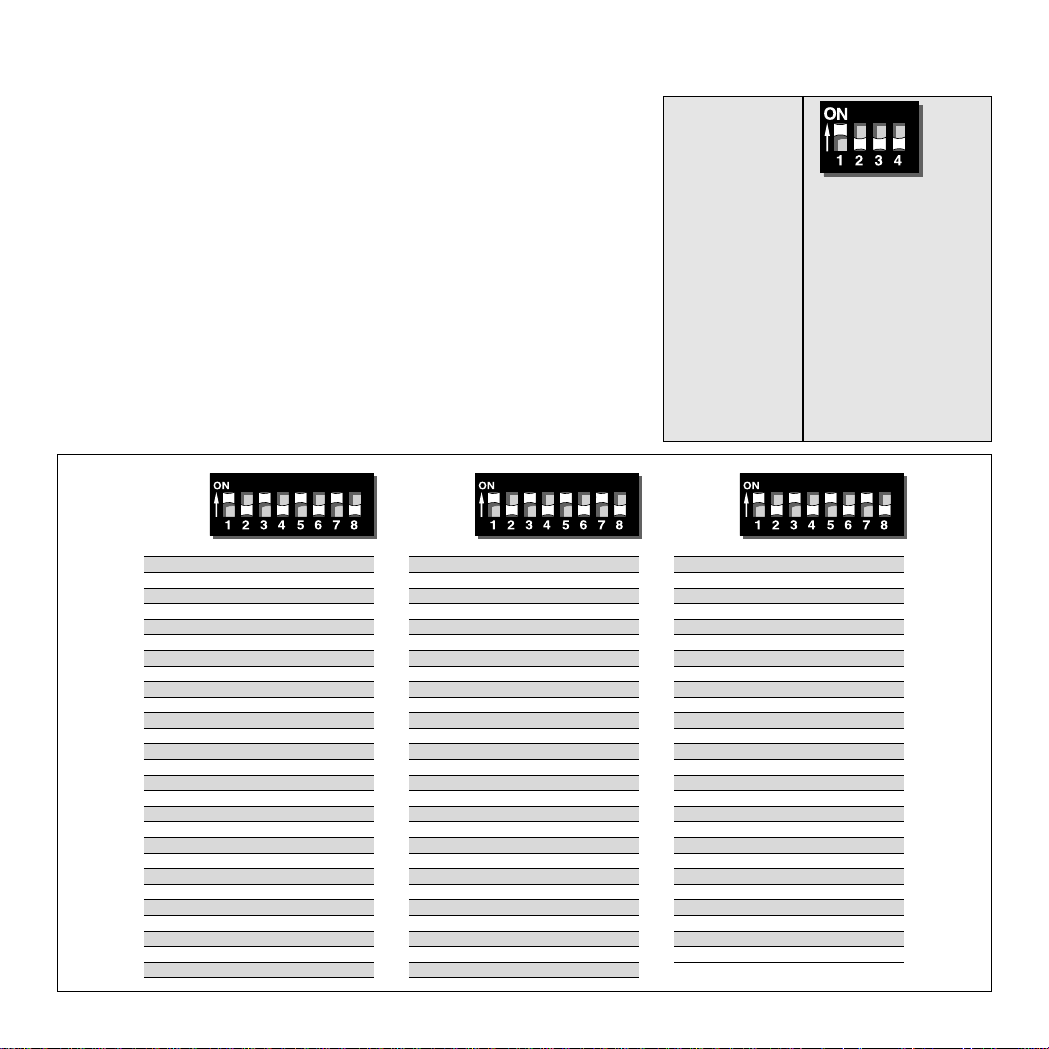

Bei Loks mit Codierschalter muss die neue Wunschadresse am

Decoder eingestellt werden.
(=> Anhang G)
Nur bei Loks, deren Adresse über die Mobile Station eingestellt

werden kann:

9. Im Display erscheint die Frage „PROG LOK?“. Drücken der
Menü/ESC-Taste: Adresse wird nur im Lokeintrag geändert.
Drehregler drücken: Lokadresse wird per Datenübertragung
geändert.

(=> Anhang H)
Hinweis: Punkt 9 funktioniert nur, wenn die Lok dafür vorbereitet

ist, wenn die Lok von der Mobile Station versorgt wird, die Lok
einwandfreien Kontakt besitzt und keine weiteren Loks im ver­sorgten Bereich stehen.

7

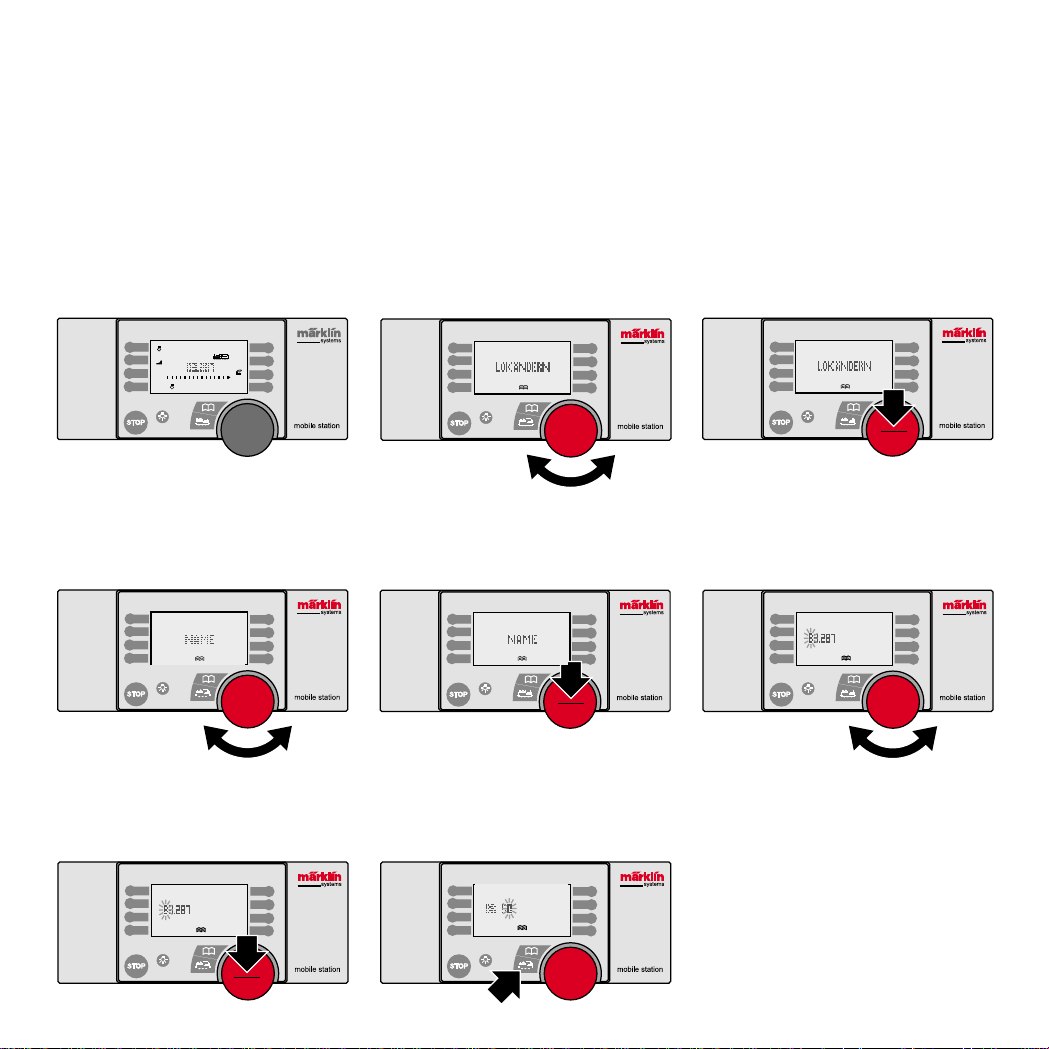

Bezeichnung im Display ändern

Voraussetzung: Im Display werden die zu ändernden Lokdaten
angezeigt.

1. Menü/ESC-Taste drücken.

2. Drehregler drehen bis „LOKÄNDERN“ erscheint.

3. Auf den Drehregler drücken.

4. Drehregler drehen bis „NAME“ erscheint.

5. Auf den Drehregler drücken.

6. Drehregler drehen und dabei den ersten Buchstaben verändern.

7. Auf den Drehregler drücken. Jetzt kann durch Drehen des
Drehreglers der 2. Buchstabe verändert werden.

8. Weiter mit folgenden Befehlen:
Drücken auf den Drehregler: Wechsel eine Stelle vor.
Drücken der Menü/ESC-Taste: Wechsel eine Stelle zurück.
Drücken der Lok/OK-Taste: Übernahme der neuen

Bezeichnung.

(=> Anhang I)
Maximal empfohlene Länge der Bezeichnung: 10 Buchstaben.

Tipp: Buchstaben können durch Überschreiben mit einem
anderen Zeichen gelöscht werden. LEER-Zeichen („❚“) am Ende
der Eingabe werden bei der Übernahme des Eintrags entfernt.

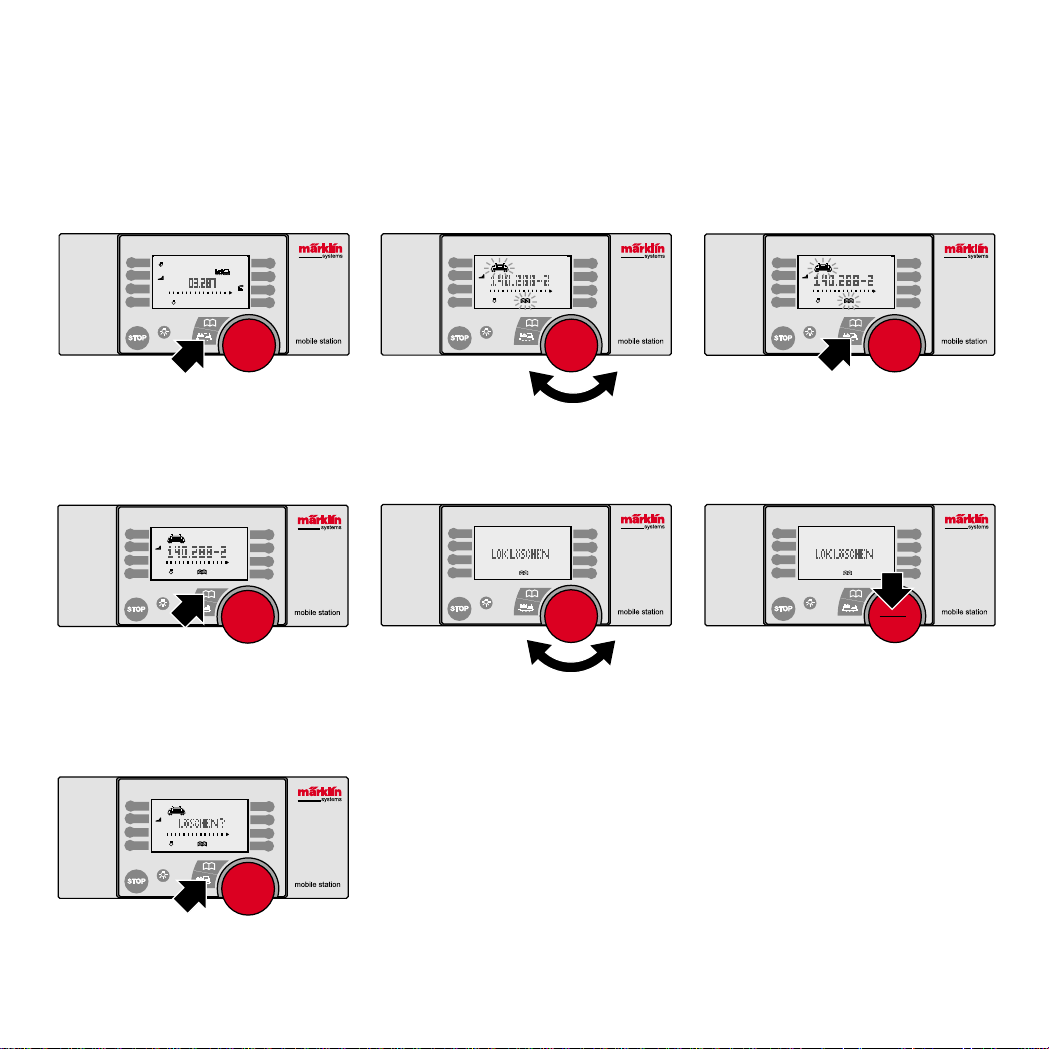

Lok aus der Lokliste löschen

Voraussetzung: Fahrstufe = 0 (Lok steht)

1. Lok/OK-Taste drücken.

2. Drehregler drehen bis die zu entfernende Lok erscheint.

3. Lok/OK-Taste drücken.

4. Menü/ESC-Taste drücken.

5. Drehregler drehen bis „LOKLÖSCHEN“ erscheint.

6. Auf den Drehregler drücken. Im Display erscheint die Sicher­heitsabfrage „LOKLÖSCHEN?“

7. Quittieren durch Drücken auf die Lok/OK-Taste.

(=> Anhang J)

OPTIONEN

In diesem Bereich kann die Sprachversion eingestellt werden
und die komplette Mobile Station auf den Anfangszustand
zurückgesetzt werden. Das Untermenü „INFO“ ist nur für den
Reparaturbereich und nicht für den Endverbraucher eingerichtet.

Sprachversion

Einstellbare Sprachen:
Deutsch, Englisch, Französisch, Niederländisch

1. Menü/ESC-Taste drücken.

2. Drehregler drehen bis „Optionen“ erscheint.

3. Auf den Drehregler drücken.

4. Drehregler drehen, bis im Display „SPRACHE“ erscheint.

5. Auf den Drehregler drücken.

6. Drehregler drehen, bis im Display gewünschte Sprache erscheint.

7. Taste Lok/OK drücken.
(=> Anhang K)

RESET

Wichtig: Alle Lokdaten in der Liste (inklusive Änderungen/Adresse,
Name) gehen bei einem RESET verloren! Bei einer Mobile Station
aus einer Startpackung werden die Werksdaten der Lokomo­tive(n) aus der Startpackung beim RESET wieder in die Lokliste
geschrieben.

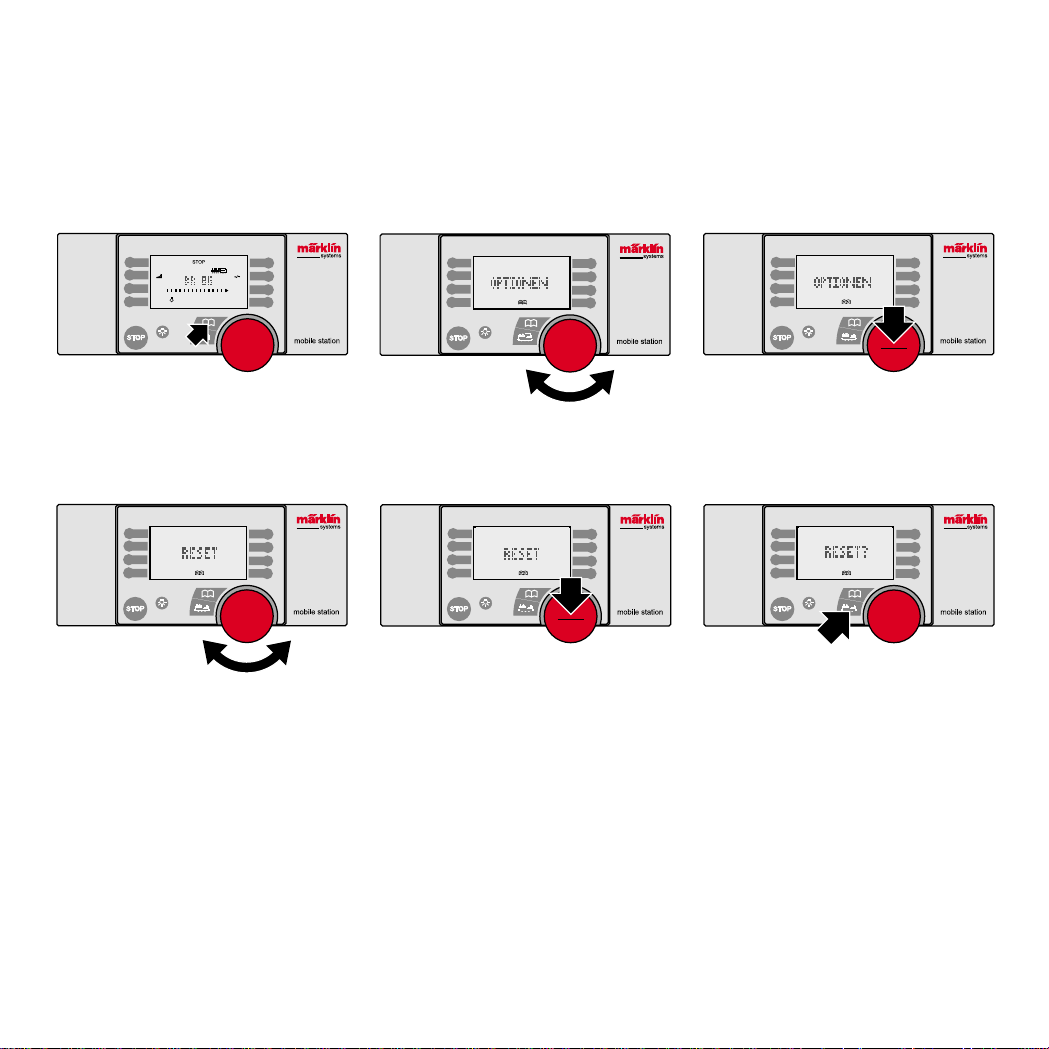

1. Menü/ESC-Taste drücken.

2. Drehregler drehen bis „OPTIONEN“ erscheint.

3. Auf den Drehregler drücken.

4. Drehregler drehen bis „RESET“ erscheint.

5. Auf den Drehregler drücken.

6. Im Display erscheint Sicherheitsabfrage „RESET?“. Drücken
der Taste Lok/OK: RESET wird ausgeführt. Durch mehrmali­ges Drücken der Menü/ESC-Taste wechseln Sie ohne RESET
zurück in die Hauptbedienebene.

Wichtig: Wird beim Einschalten der Versorgungsspannung
der Mobile Station gleichzeitig die STOP-Taste und der
Fahrregler länger als 1 Sekunde gedrückt, so wird ein
RESET ohne Sicherheitsabfrage direkt durchgeführt!

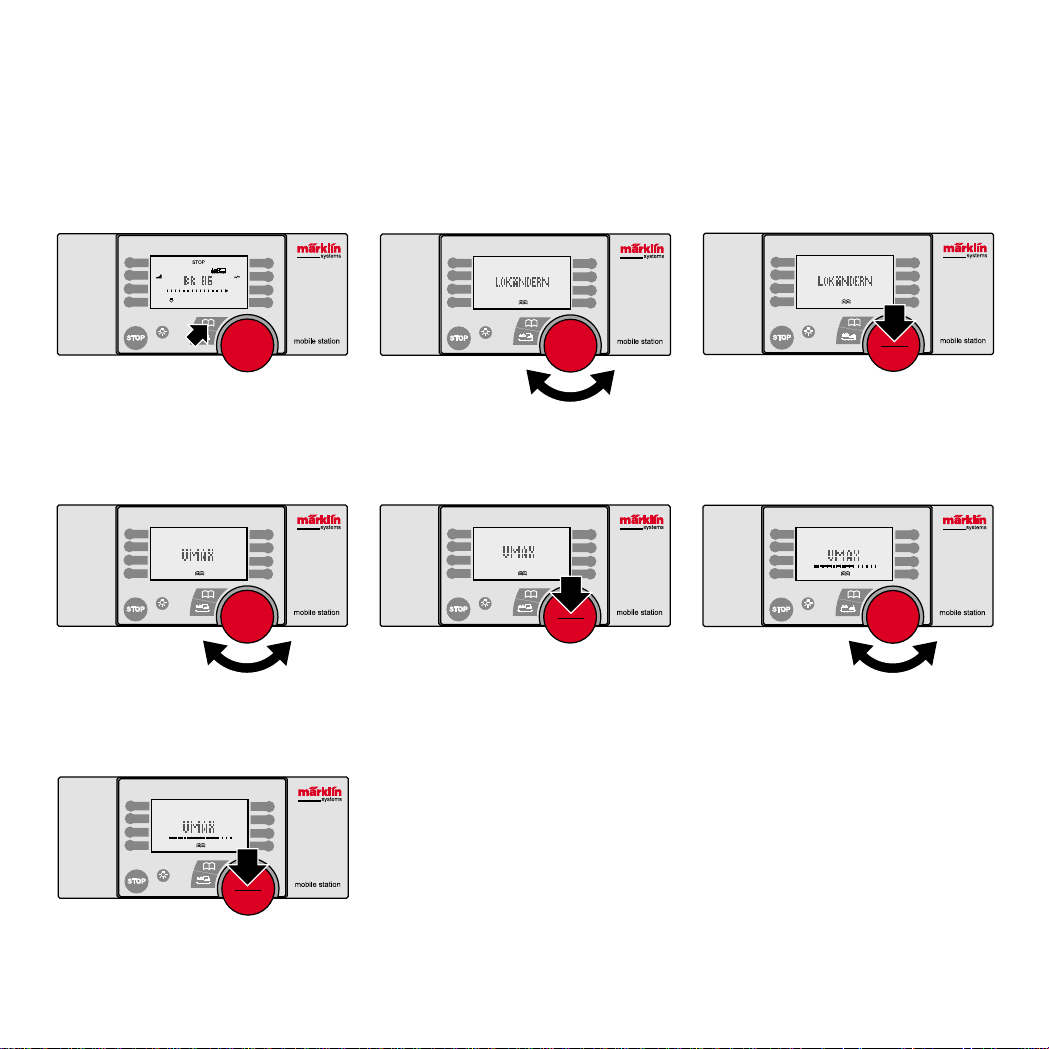

Weitere Lokparameter einstellen

Diese Einstellung funktioniert nur bei mfx-Lokomotiven oder Loks
mit einem per Daten einstellbaren Decoder. Teilweise besitzen die
Decoder auch nur einzelne der folgenden Einstellmöglichkeiten.

Mögliche Einstellmöglichkeiten:
VMAX – Höchstgeschwindigkeit
ACC – Anfahrbeschleunigung
DEC – Bremsverzögerung
VOL – Lautstärke
RESET – Rückstellen des Lokdecoders auf Werksdaten

8

Wichtig: Das „RESET“ des Lokdecoders (Untermenü LOKÄNDERN)
nicht mit dem „RESET“ der Mobile Station (Untermenü OPTIONEN)
verwechseln.

1. Menü/ESC-Taste drücken.

2. Drehregler drehen, bis „LOKÄNDERN“ erscheint.

3. Auf den Drehregler drücken.

4. Drehregler drehen, bis „VMAX“, „ACC“, „DEC“, „VOL“ oder
„RESET“ (je nach gewünschter Änderung) erscheint.

5. Auf den Drehregler drücken.

6. Im Display erscheint der Menübegriff und darunter ein Einstell­balken. Drehen am Drehregler verändert den Einstellbalken.
Kleinerer Balken: niedrigere Höchstgeschwindigkeit, kürzere Ver­zögerung etc., längerer Balken bedeutet das jeweilige Gegenteil.

7. Drücken auf den Drehregler zur Übernahme der neuen Ein­stellung. In dem folgenden Zeitabschnitt (Anzeige „PROG“)
Stromversorgung auf keinen Fall unterbrechen.

(=> Anhang M)
Unterschied beim Untermenü RESET ab Schritt 6.

6. Im Display erscheint Sicherheitsabfrage „RESET?“. Drücken
auf den Drehregler: RESET wird ausgeführt. In dem folgenden
Zeitabschnitt (Anzeige „PROG“) Stromversorgung auf keinen
Fall unterbrechen.

Einsatz einer zweiten Mobile Station

Anschluss nur mit Adapterkabel (Nr. 610 479) möglich.
Anschlussbuchse für die zweite Mobile Station ist die mittlere
Buchse an der Anschlussbox.

Hinweis:
Bezeichnung in der Technik für das Hauptgerät

(linke Buchse): Master.
Bezeichnung für das zweite Bediengerät: Slave.

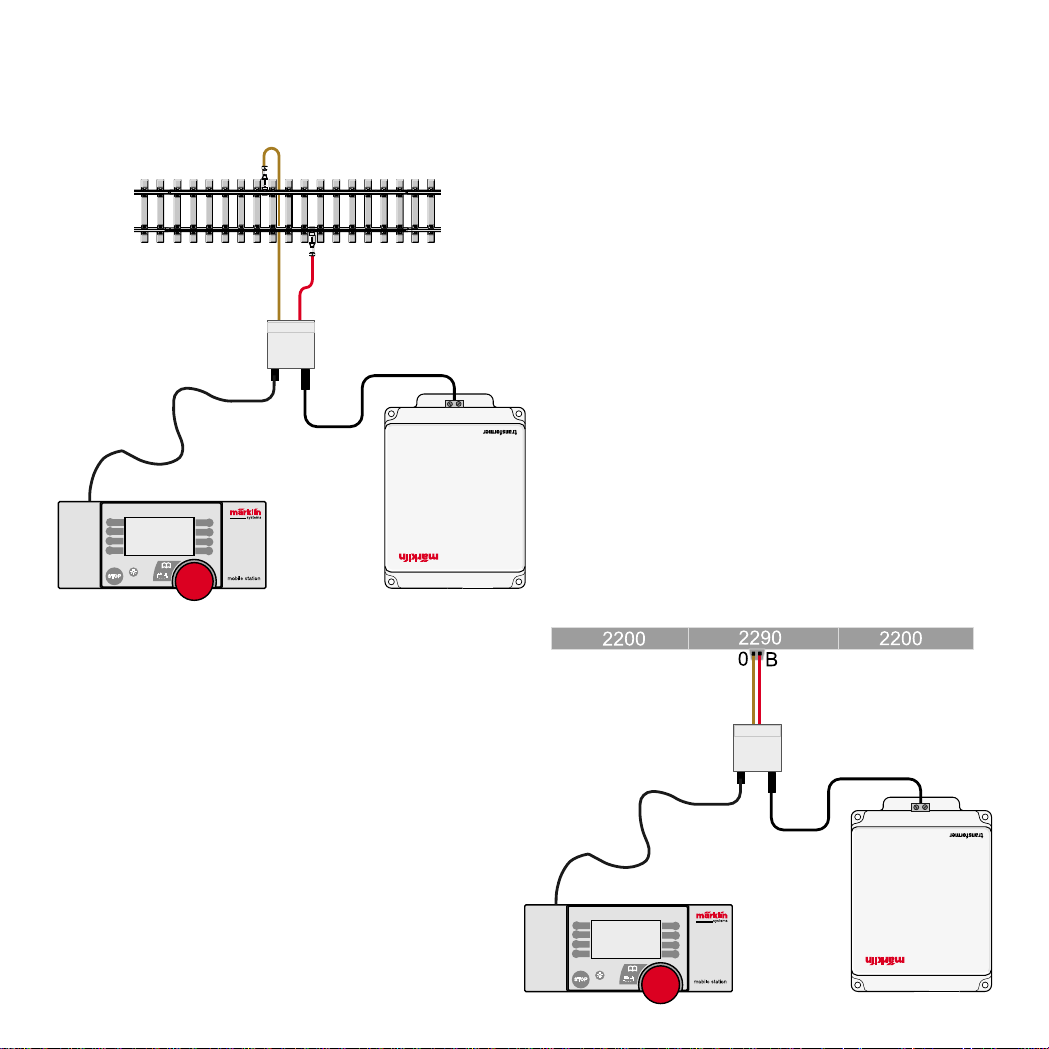

Anschluss: => Anhang N

Nach dem Einschalten:

● Das zweite Gerät erhält Informationen vom Hauptgerät (Lok-

liste). Die eigene Lokliste im Zweitgerät ist ohne Zugriff.

● Durch ein Symbol wird im Display der Zwei-Geräte-Betrieb

angezeigt.

● Eine vom anderen Fahrgerät gerade benutzte Lok kann nicht

aufgerufen werden.

● Ohne Master-Einheit ist kein Betrieb möglich.

● Immer die Mobile Station mit dem größeren Ausgangsstrom

(1,9 A anstatt 1,2 A) als Master-Einheit verwenden.

● Nie mehrere Anschlussgleise 24088 oder Anschluss-

boxen 60115 verwenden.

Vorsicht: An dem Gleis, an dem die Mobile Station ange­schlossen ist, darf zu keiner Zeit eine Fremdspannung
anliegen. Daher ist es nicht erlaubt eine Übergangsstelle
zu einem anderen Betriebssystem (Wechselspannung,
Märklin Digital etc.) einzubauen.

(=> Anhang O)

Vorsicht: Der Transformator für die Mobile Station darf
nicht gleichzeitig auch für die Versorgung von Zubehör­artikel verwendet werden. Sie benötigen hierfür unbedingt
einen separaten Transformator.

Fehleranzeige

9

Anzeige Beschreibung Maßnahmen
ADR.FEHLER – Adresse ändern.

– Lok aus der

Lokliste löschen.

LISTE VOLL – Lok(s) aus der

Lokliste löschen.

LOKAKTIV – Zurück in die

Bedienebene
und Lok an­halten.

Lokadresse identisch mit
einem anderen Eintrag
in der Lokliste. In diesem
Fall ist die Lok zwar in
der Lokliste vorhanden
aber ohne Zugriffsmög­lichkeit.

Die Lokliste besitzt die
maximale Anzahl an
Einträgen.

Die gewünschte Funktion
(Beispiel Lok aus der
Lokliste löschen) kann
nicht ausgeführt werden,
da die Lok noch einen
Fahrbefehl > 0 besitzt.

Possible Uses for the Mobile Station

60652 individual controller, controller from 1 Gauge starter sets:

● Suitable for Märklin H0 and 1 Gauge.

● Maximum output current:1.9 amps (with 60052 Transformer).

● Connections only by means of special connector box.

● Number on the base of the controller: “60651” (!)

Controller from Märklin H0 starter sets:

● Suitable for Märklin H0.

● Maximum output current: 1.2 amps (with 60052 Transformer).

● Connections only by means of special connector box.

● Number on the base of the controller: “60652”.

The output current is sufficient for 2 – 3 locomotives in operation.
The number of locomotives that can be run may be lower due to
cars with interior lighting, smoke generators that are on, sound
effects modules that are on, etc. The Central Station is the
suitable operating system for layouts with several users. The
Mobile Station can be used here as a locomotive controller.

Connections for the Mobile Station

1. Check to make sure that the power cord(s) for the layout are
unplugged from the wall outlet.

2. Check to make sure that the
transformer or the power
pack is the right one for
your household electrical
current (value of the input
voltage, value of the fre­quency). This information
can be found on the spe­cification plate for the trans­former / power pack.

3. Plug in the Mobile Station. The first Mobile Station must be
connected to the left 10-pin socket on the connector box.

4. Connect the transformer or power pack to the connector box.

(=> Appendix A)

Starting Operation

Mobile Station after the power cord for the power pack / trans­former is plugged into the wall outlet:

1. Short phase while the system is being turned on (“MÄRKLIN”
appears in the display).

2. Mobile Station switches directly to the operation mode.

(=> Appendix B)
On the Mobile Station the locomotives to be controlled are

selected from a locomotive list. Since the Mobile Station comes

from the factory with no entries in the locomotive list, the display
goes directly to the entry of locomotives into the locomotive list.
(“NEW LOC”). The Mobile Station that comes with the starter sets
comes from the factory with entries already in its locomotive list.

Putting a Locomotive into the Locomotive List

Possibility A: mfx locomotives automatically register themselves.
Possibility B: The locomotive is taken from the database.
Possibility C: The locomotive is entered by means of its address.

Possibility A:
Place a locomotive with a built-in mfx decoder on the track before

turning the layout on. During the period in which the system is
turning itself on, the mfx locomotive transfers its data to the
Mobile Station. As soon as the Mobile Station is ready for ope­ration, this locomotive can be selected from the locomotive list.

(=> Appendix C)
Important: If the locomotive list has 10 entries, then no other

locomotive can be placed into the locomotive list. In this situation
one entry must be deleted (=> Page 12) and then the mfx loco­motive can be registered again.

Possibility B:

1. Press the Menu/ESC button.

2. Tur n the speed control knob until “NEW LOC” appears
in the display.

3. Press on the speed control knob.

4. Tur n the speed control knob until “DATABASE” appears
in the display.

5. Press on the speed control knob.

6. Tur n the speed control knob until the item number for the
locomotive appears in the display.

7. Press the Locomotive/OK button. The display will change
back on its own to the operating level.

(=> Appendix D)
Possibility C:

1. Press the Menu/ESC button .

2. Tur n the speed control knob until “NEW LOC” appears
in the display.

3. Press on the speed control knob.

4. Tur n the speed control knob until “ADDRESS” appears
in the display.

5. Press on the speed control knob.

10

6. Tur n the speed control knob until the address for the loco­motive appears in the display.

7. Press on the speed control knob.

8. Tur n the speed control knob until the desired symbol appears
in the display.

9. Press the Locomotive/OK button. The display will change
back on its own to the operating level.

(=> Appendix E)
Tip: The address or the name in the display can be changed for

all entries in the locomotive list (Page 11/12). This means that
you can change entries from the database for other applications.

Controlling the Locomotive

Tur n the speed control knob to the right
– the locomotive goes faster.
Tur n the speed control knob to the left
– the locomotive goes slower.

The bar in the speed indicator changes with the new speed
that has been set.

Press on the speed control knob – the direction of travel changes.

At the same time the direction of travel indicator and the
direction of the bar in the speed indicator changes.

Pressing auxiliary function buttons
– the function assigned to that button is turned on.

Please Note:

● The auxiliary functions (if they are present in the locomotive)

for locomotives from the database are shown as a graphic
symbol in the display. Only these functions can be tur ned on.

● Headlights are mostly turned on with the separate headlight

button.

● Locomotives that are set up in the locomotive list with an

address have no graphic symbol in the display. In this situation
the headlight button is used for the auxiliary function “function”
and the 4 auxiliary function buttons to the left of the display
are used for the auxiliary functions f1, f2, f3, and f4 (from top
to bottom).

Changing the Locomotive

1. Press the LOCOMOTIVE/OK button.

2. Tur n the speed control knob until the desired locomotive
appears in the display.

3. Press the LOCOMOTIVE/OK button.

(=> Appendix F)
Now the newly selected locomotive can be controlled. The last

locomotive called up before th is will continue to run with the last
operating commands sent to it!

Emergency Stop

Press the STOP button: The power is not off to the layout.
All locomotives and trains will come to a halt. “STOP” will appear
in the display.

Pressing the Stop button again will turn the power to the layout
on again.

Important: When there is a short circuit or when the system is
overloaded, the system switches to the STOP status on its own.
Correct the problem in this case and try to resume operation by
pressing the Stop button. If the system shuts down again, then
the problem has not been corrected yet!

Changing Locomotive Data

Requirement:
The locomotive has been entered into the locomotive list.
For locomotives with the address set by means of the Mobile

Station: Only this locomotive may be in the area controlled and
powered by the Mobile Station.

No change of address is required for locomotives with an
mfx decoder. As such, this setting option is not available
for these products.

Changing the Address

1. Stop the locomotive.

2. Press the Menu/ESC button.

3. Tur n the speed control knob until “EDIT LOC” appears
in the display.

4. Press on the speed control knob.

5. Tur n the speed control knob until “ADDRESS” appears
in the display.

6. Press on the speed control knob.

7. Tur n the speed control knob until the new desired address
for the locomotive appears in the display.

8. Press on the speed control knob.

On locomotives with coding switches, the new desired address
must be set on the decoder.

(=> Appendix G)
The following only applies to locomotives, whose address can

be set with the Mobile Station:

9. The question “PROG LOC?” will appear in the display. Press
the Menu/ESC button: The address is only changed in the
locomotive entry. Press on the speed control knob: The loco­motive address is changed according to the data transmission.

(=> Appendix H)

11

Important: Point 9 only works if the locomotive is ready for it, when
the locomotive is being powered by the Mobile Station, the loco­motive has perfect electrical contact, and no other locomotives
are in the area of track being powered by this Mobile Station.

Changing the Designation in the Display

Requirement: The locomotive data to be changed are shown
in the display.

1. Press the Menu/ESC button.

2. Tur n the speed control knob until “EDIT LOC” appears
in the display.

3. Press on the speed control knob.

4. Turn the speed control knob until “NAME” appears in the display.

5. Press on the speed control knob.

6. Tur n the speed control knob and change the first letter
in the process.

7. A Press on the speed control knob. Now the 2nd letter can
be turned by running the speed control knob.

8. Continue with the following commands:
Pressing on the speed controlknob: Moves one position forward.
Pressing the Menu/ESC button: Moves one position back.
Pressing the LOCOMOTIVE/OK button: Accepts the new

designation.

(=> Appendix I)
Maximum recommended length for a designation: 10 letters.
Tip: Letters can be deleted by overwriting them with another

character. BLANK spaces (“❚”) at the end of the entry are auto­matically deleted when the entry is applied.

Deleting a Locomotive from the Locomotive List

Requirement: Speed Level = 0 (locomotive stopped)

1. Press the LOCOMOTIVE/OK button.

2. Turn the speed control knob until the locomotive to be deleted
appears in the display.

3. Press the LOCOMOTIVE/OK button.

4. Press the Menu/ESC button.

5. Tur n the speed control knob until “DELETE LOC” appears
in the display.

6. Pressing on the speed control knob. The confirmation question
“DELETE LOC?” will appear in the display.

7. Exit by pressing on the LOCOMOTIVE/OK button.

(=> Appendix J)

OPTIONS

The language version can be set in this area, and the entire
Mobile Station can be returned to the default settings. The sub­menu “INFO” is only the Märklin Service Department for repairs
and is not set up for end users.

Language Version

Languages that can be set: German, English, French, Dutch

1. Press the Menu/ESC button.

2. Tur n the speed control knob until “SETUP” appears
in the display.

3. Press on the speed control knob.

4. Tur n the speed control knob until “LANGUAGE” appears
in the display.

5. Press on the speed control knob.

6. Tur n the speed control knob until the desired language
appears in the display.

7. Press the LOCOMOTIVE/OK button.

(=> Appendix K)

PRESET

Important: When a PRESET is carried out of all of the locomoti­ve data in the list (including changes / address, name) are lost!
With a Mobile Station from a starter set, the data set at the fac­tory for the locomotive(s) from the starter set are written into the
list again, when a PRESET is carried out.

1. Press the Menu/ESC button.

2. Tur n the speed control knob until “SETUP” appears
in the display.

3. Press on the speed control knob.

4. Tur n the speed control knob until “PRESET” appears
in the display.

5. Press on the speed control knob.

6. The confirmation question “PRESET?” will appear in the dis­play. Pressing the LOCOMOTIVE/OK button: Reset is carried
out. Pressing the Menu/ESC button several times will return
you to the main operation level without the Reset being
carried out.

Important: If you press the STOP button and the speed
control knob simultaneously for longer than 1 second
when turning on the power supply to the Mobile Station,
this will cause a PRESET without a safety inquiry to be
carried out directly!

12

Setting Other Locomotive Parameters

The setting only works with mfx locomotives or locomotives with a
decoder that can be set with data. In some cases, these decoders
only have some of the following possibilities for setting parameters.

Possible Settings:
VMAX – Maximum Speed
ACC – Acceleration
DEC – Braking Delay
VOL – Volume
PRESET – Return the locomotive decoder to the factory

default data

Important: Do not confuse the “PRESET” for the locomotive
decoder (submenu EDIT LOC) with the “PRESET” for the Mobile
Station (submenu OPTIONS).

1. Press the Menu/ESC button.

2. Tur n the speed control knob until “EDIT LOC” appears
in the display.

3. Press on the speed control knob.

4. Tur n the speed control knob until “VMAX”, “ACC”, “DEC”,
“VOL” or “PRESET” (depending on the desired change)
appear in the display.

5. Press on the speed control knob.

6. The menu symbol will appear in the display and a setting bar
beneath it. Tur n the setting bar on the speed control knob
without changes. Small bar: lower maximum speed, shorter
delay, etc.,a longer bar means the opposite of the various values.

7. Press on the speed control knob to accept the new setting.
Under no circumstances is the power supply to be interrupted in
the period of time that comes after this (“PROG” in the display).

(=> Appendix M)
Difference in the submenu RESET starting at Step 6.

6. The confirmation question “PRESET?” will appear in the dis­play. Press on the speed control knob: PRESET is carried out.
Under no circumstances is the power supply to be interrupted in
the period of time that comes after this (“PROG” in the display).

Using a Second Mobile Station

A second Mobile Station can only be connected to the system
with an adapter cable (item no. 610 479). The connection
socket for the second Mobile Station is the center socket on
the connector box.

Important: Technical designation for the main controller
(left socket): Master

Designation for the second controller: Slave
Connections: => Appendix N

After the system is turned on:

● The second controller receives data from the main controller

(locomotive list). The second controller’s locomotive list cannot
be accessed in this situation.

● The second controller is shown in the display with a symbol.

● A locomotive already in use by one controller cannot be called

up on another controller.

● No operation is possible with a Master controller.

● Always use the Mobile Station with the greater output current

(1.9 amps instead of 1.2 amps) as the master controller.

● Never use several 24088 feeder tracks or 60115 con-

nector boxes.

Caution: No external voltage ever must be applied to the
track to which the Mobile Station is connected. As such,
it is not permitted to install a junction point to another
operating system (alternating voltage, Märklin Digital etc.).

(=> Appendix O)

Caution: The transformer for the Mobile Station may not
be used to simultaneously power accessory articles.
These require a separate transformer.

Error Display

13

Indication Description What to do
ADDR.USED – Change address.

– Delete locomo-

tive from the
locomotive list.

LIST FULL – Delete locomo-

tive(s) from the
locomotive list.

LOC USED – Return to the

operating level
and stop the
locomotive.

Locomotive address iden­tical with another entry in
the locomotive list. In this
situation the locomotive is
present in the locomotive
list but without any possi­bility of accessing it.

The locomotive list has
the maximum number
of entries.

The desired function
(example: deleting a loco­motive from the locomotive
list) can not be done,
since the locomotive still
has an operating com­mand greater than 0.

Possibilités d’utilisation de la Mobile Station

Appareil séparé 60652, provenant des coffrets de démarrage
échelle 1:

● Convient pour Märklin H0 et 1.

● Intensité maximale de sortie:1,9A (avec transformateur 60052).

● Connexion uniquement via boîte de connexion spéciale.

● Numéro au dessous de l’appareil: „60651“ (!)

Appareil provenant des coffrets de démarrage Märklin H0:

● Convient à Märklin H0.

● Intensité maximale de sortie:1,2A (avec transformateur 60052).

● Connexion uniquement via boîte de connexion spéciale.

● Numéro au dessous de l’appareil: „60652“.

L’intensité de sortie est suffisante pour alimenter 2 à 3 locomotives
en marche. Ce nombre peut diminuer en cas de générateurs
fumigènes activés, de bruiteurs activés, de rame tractée compre­nant des voitures éclairées, etc. La Central Station est l’appareil
idéal pour des réseaux comprenant davantage de consomma­teurs. La Mobile Station peut dans ce cas être utilisée comme
régulateur auxiliaire.

Raccordement de la Mobile Station

1. Vérifiez si la fiche du câble d’alimentation électrique est retirée
de la prise de courant domestique.

2. Vérifiez si le transformateur
ou éventuellement le bloc­secteur est adapté à votre
réseau domestique (tension
d’entrée et fréquence). Les
données techniques sont
inscrites sur la plaque
d’identification du transfor­mateur ou le bloc-secteur.

3. Enfichez la Mobile Station. La première Mobile Station doit être
raccordée à la prise gauche à 10 pôles de la boîte de connexion.

4. Connectez le transformateur ou le bloc-secteur à la boîte de
connexion.

(=> Annexe A)

Mise en service

Mobile Station après enfichage de la fiche du câble d’alimentation
électrique du bloc-secteur / transformateur dans la prise de
courant domestique.

1. Courte phase d’activation (sigle „MÄRKLIN“ sur l’écran).

2. La Mobile Station passe directement en mode d’exploitation.

(=> Annexe B)

La Mobile Station vous permet de sélectionner les locomotives
à piloter dans une liste de locomotives. Etant donné que la
Mobile Station, à sa sortie d’usine, ne comporte aucune entrée
dans sa liste de locos, l’écran affiche directement la commande
„NOUV LOC“ (= entrer une loco dans la liste de locos). A noter
que la Mobile Station contenue dans les coffrets de démarrage
contient déjà des entrées dans la liste des locos.

Prise en charge d’une locomotive
dans la liste des locos

Possibilité A:

Les locomotives avec décodeur mfx s’annoncent d’elles-mêmes.

Possibilité B:

Sélectionner la locomotive dans la banque de données.

Possibilité C:

Sélectionner la locomotive en introduisant son adresse.

Possibilité A:
Avant de mettre le réseau sous tension, posez la locomotive

équipée d’un décodeur mfx sur la voie. Durant la mise sous
tension, la loco mfx transmet ses données à la Mobile Station.

Dès que la Mobile Station est prête à fonctionner, vous pouvez
sélectionner cette loco dans la liste de locos.

(=> Annexe C)
Remarque: Si la liste de locos possède 10 entrées, elle

ne pourra plus accueillir de nouvelles entrées. Dans ce cas,
effacez une entrée (=> page 16) afin de permettre à une nouvelle
loco mfx de s’annoncer.

Possibilité B:

1. Pressez la touche Menu/ESC.

2. Tournez le régulateur jusqu’à ce qu’apparaisse „NOUV LOC“.

3. Pressez le régulateur.

4. Tournez le régulateur jusqu’à ce qu’apparaisse „BANQUE LOC“.

5. Pressez le régulateur.

6. Tournez le régulateur jusqu’à ce qu’apparaisse le numéro
d’article de la loco.

7. Pressez la touche Loc/OK. L’annonce retourne automatique­ment en mode pilotage.

(=> Annexe D)
Possibilité C:

1. Pressez la touche Menu/ESC.

2. Tournez le régulateur jusqu’à ce qu’apparaisse „NOUV LOC“.

3. Pressez le régulateur.

14

4. Tournez le régulateur jusqu’à ce qu’apparaisse „ADRESSE“.

5. Pressez le régulateur.

6. Tournez le régulateur jusqu’à ce qu’apparaisse l’adresse
de la loco.

7. Pressez le régulateur.

8. Tournez le régulateur jusqu’à ce qu’apparaisse le symbole
souhaité.

9. Pressez la touche Loc/OK. L’annonce retourne automatique­ment en mode pilotage.

(=> Annexe E)
Astuce: L’adresse ou le nom affiché sur l’écran peut être modifié

pour toutes les entrées de la liste de locos (page 15/16).
Les entrées prélevées dans la banque de données peuvent
également être modifiées pour d’autres utilisations.

Pilotage d’une locomotive

Tournez le bouton du régulateur vers la droite
– la loco roule plus vite.

Tournez le bouton du régulateur vers la gauche
– la loco roule plus lentement.

La barre de l’indicateur de vitesse se modifie selon la nou­velle vitesse théorique.

Pressez le régulateur – le sens de marche s’inverse.

Simultanément, l’indicateur de sens de marche et le sens
de la barre de l’indicateur de vitesse se modifient.

Pressez une touche de fonction
– la fonction correspondante est commutée.

Tenez compte de ceci:

● Avec les locos de la banque de données, les fonctions sont

affichées graphiquement (pour autant que ces fonctions cor­respondent chacune à un dispositif présent dans le modèle
réduit). Seules ces fonctions peuvent être commutées.

● Le plus souvent, l’éclairage des feux peut être commuté

à l’aide de la touche éclairage séparée.

● Les locomotives qui ont été organisées dans la liste de locos

selon l’adresse, ne possèdent aucun affichage des fonctions.
Dans ce cas, la touche éclairage équivaut à la fonction „function“
et les 4 touches de fonction situées à gauche de l’écran équi­valent aux fonctions f1, f2, f3 et f4 (du haut vers le bas).

Changement de locomotive

1. Pressez la touche Loc/OK.

2. Tournez le régulateur jusqu’à ce qu’apparaisse la loco souhaitée.

3. Pressez la touche Loc/OK.

(=> Annexe F)

Vous pouvez ensuite piloter la loco nouvellement sélectionnée.
La loco appelée précédemment continue de rouler selon la
dernière information de marche reçue!

Arrêt d’urgence

Pressez la touche „STOP“: le réseau est mis hors tension. Tous
les véhicules sont arrêtés. Sur l’écran apparaît l’annonce „STOP“.

Une nouvelle pression sur la touche „STOP“ remet le réseau
sous tension.

Remarque: En cas de court-circuit ou de surcharge, le système
se met automatiquement en arrêt d’urgence. Eliminez la cause
du court-circuit ou de la surcharge et tentez ensuite de remettre
sous tension le réseau en pressant la touche „STOP“. Si le
système déclenche de nouveau, c’est que vous n’avez pas
encore éliminé la cause!

Modification des données d’une locomotive

Condition:
La loco est reprise dans la liste de locos.
Pour toute loco encodée avec son adresse via la Mobile Station:
seule cette loco peut se trouver dans la zone alimentée par la
Mobile Station.

Aucun changement d’adresse n’est nécessaire sur les
locomotives équipées d’un décodeur mfx. Par conséquent,
il n’y aucune possibilité de réglage pour ces produits.

Modification de l’adresse

1. Arrêtez la loco.

2. Pressez la touche Menu/ESC.

3. Tournez le régulateur jusqu’à ce qu’apparaisse „MODIF LOC“.

4. Pressez le régulateur.

5. Tournez le régulateur jusqu’à ce qu’apparaisse „ADRESSE“.

6. Pressez le régulateur.

7. Tournez le régulateur jusqu’à ce qu’apparaisse la nouvelle
adresse souhaitée.

8. Pressez le régulateur.

En ce qui concerne les locos avec clavier de codage, la nouvelle
adresse doit être encodée à l’aide du clavier du décodeur.
(=> Annexe G)
Uniquement pour les locos dont l’adresse peut être encodée
via la Mobile Station:

9. Sur l’écran apparaît la question „PROG LOC?“.
Pressez la touche Menu/ESC: l’adresse est changée seule­ment dans l’entrée de loco.
Pressez le régulateur: l’adresse de loco est modifiée par
transfert de données.

(=> Annexe H)

15

Remarque: si la loco est préparée à cela, l’étape 9 ne fonctionne
que si elle est alimentée par la Mobile Station, qu’elle possède
des contacts en bon état et qu’aucune autre loco ne se trouve
dans la zone alimentée.

Modification de la désignation sur l’écran

Condition: L’écran affiche les données de loco à modifier.

1. Pressez la touche Menu/ESC.

2. Tournez le régulateur jusqu’à ce qu’apparaisse „MODIF LOC“.

3. Pressez le régulateur.

4. Tournez le régulateur jusqu’à ce qu’apparaisse „NOM“.

5. Pressez le régulateur.

6. Tournez le régulateur et modifiez la première lettre.

7. Pressez le régulateur. Vous pouvez maintenant modifier la
seconde lettre en tournant le régulateur.

8. Poursuivez avec les ordres suivants:
Presser le régulateur: passage sur la position en avant.
Presser la touche Menu/ESC:passage sur la position en arrière.
Presser la touche Loc/OK: acceptation de la nouvelle

désignation.

(=> Annexe I)
Longueur maximale recommandée de la désignation: 10 lettres.
Conseil: les lettres peuvent être supprimées en les écrasant par

un autre caractère. Les caractères ESPACE (“❚”) figurant après
la saisie sont effacés lors de la reprise de l’entrée.

Effacement d’une locomotive ans la liste de locos

Condition: Cran de vitesse = 0 (loco à l’arrêt).

1. Pressez la touche Loc/OK.

2. Tourner le régulateur jusqu’à ce qu’apparaisse la locomotive
à effacer de la liste.

3. Pressez la touche Loc/OK.

4. Pressez la touche Menu/ESC.

5. Tournez le régulateur jusqu’à ce qu’apparaisse „SUPPR LOC“.

6. Pressez le régulateur. L’écran affiche la question de sécurité
„SUPPR LOC?“

7. Quittez en pressant la touche Loc/OK.

(=> Annexe J)

OPTIONS

Ici, vous pouvez choisir la langue et réintroduire les réglages
d’origine dans la Mobile Station. Le sous-menu „INFO“ est
réservé aux services de réparation et ne peut être utilisé par
l’utilisateur final.

Langue

Langages utilisables: Allemand, anglais, français, néerlandais.

1. Pressez la touche Menu/ESC.

2. Tournez le régulateur jusqu’à ce qu’apparaisse „OPTIONS.

3. Pressez le régulateur.

4. Tournez le régulateur jusqu’à ce qu’apparaisse „LANGUE.

5. Pressez le régulateur.

6. Tournez le régulateur jusqu’à ce qu’apparaisse la langue
souhaitée.

7. Pressez la touche Loc/OK.

(=> Annexe K)

RESET

Important: Toutes les données de locos répertoriées dans la liste
(y compris les modifications, adresses et noms) seront perdues
lors d’un reset! S’il s’agit d’une Mobile Station provenant d’un
coffret de démarrage, les données encodées en usine seront
réintroduites dans la liste de locos.

1. Pressez la touche Menu/ESC.

2. Tournez le régulateur jusqu’à ce qu’apparaisse „OPTIONS“.

3. Pressez le régulateur.

4. Tournez le régulateur jusqu’à ce qu’apparaisse „RESET“.

5. Pressez le régulateur.

6. L’écran affiche la question de sécurité „RESET?“.
Presser la touche Loc/OK: le reset est exécuté. En pressant
plusieurs fois la touche Menu/ESC, vous retournez au menu
précédent sans reset.

Important: Lors de la mise sous tension de la Mobile
Station, si la touche STOP et le régulateur sont simultané­ment pressés pendant plus d’une seconde, un RESET est
exécuté directement sans la question de sécurité!

Réglage d’autres paramètres

Le réglage d’autres paramètres ne peut être exécuté qu’avec les
décodeurs mfx ou les locos équipées d’un décodeur réglable
par propriété. Les décodeurs possèdent en partie seulement
quelques-unes des propriétés suivantes.

Propriétés réglables possibles:
VMAX – Vitesse maximale
ACC – Accélération
DEC – Freinage
VOL – Haut-parleur
RESET – Réintroduction des paramètres d’usine dans le décodeur

16

Important: Ne pas confondre le „RESET“ du décodeur de loco
(sous-menu „MODIF LOC“) avec le „RESET“ de la Mobile Station
(sous-menu „OPTIONS“).

1. Pressez la touche Menu/ESC.

2. Tournez le régulateur jusqu’à ce qu’apparaisse „MODIF LOC“.

3. Pressez le régulateur.

4. Tour nez le régulateur jusqu’à ce qu’apparaisse „VMAX“, „ACC“,
„DEC“, „VOL“ ou „RESET“ (selon la modification désirée).

5. Pressez le régulateur.

6. Sur l’écran apparaît le menu et au-dessous une barre de
réglage. Le fait de tourner le régulateur modifie la barre de
réglage. Une barre plus petite: vitesse maximale moindre,
temporisation courte, etc.; une barre plus longue signifie
respectivement le contraire.

7. Pressez le régulateur pour accepter le nouveau réglage.
N’interrompez jamais l’alimentation en courant durant le laps
de temps qui suit (Annonce „PROG“).

(=> Annexe M)
Différence avec le sous-menu RESET à partir de l’étape 6.

6. L’écran affiche la question de sécurité „RESET?“.
Pressez le régulateur: le reset est exécuté. N’interrompez
jamais l’alimentation en courant durant le laps de temps qui
suit (Annonce „PROG“).

Mise en service d’une seconde Mobile Station

Raccordement possible uniquement avec câble d’adaptation
(n° 610 479). La prise située au milieu de la boîte de connexion
est réservée à la connexion d’une seconde Mobile Station.

Remarque:
Désignation technique de l’appareil de commande principal

(prise gauche): Master.
Désignation technique du second appareil de commande: Slave.
Connexion: => Annexe N

Après mise sous tension:

● Le second appareil contient des informations provenant de

l’appareil principal (liste de locos). La liste de locos propre au
second appareil de commande ne peut donner lieu à une saisie.

● Le second appareil de commande apparaît sur l’écran sous

forme de symbole.

● Une loco utilisée par d’autres appareils de commande ne

peut pas être appelée.

● Une exploitation est impossible sans unité “Master”.

● Utilisez toujours la Mobile Station comme unité Master avec

le courant de sortie le plus élevé (1,9 A au lieu de 1,2 A).

● N’utilisez jamais le rail d’alimentation 24088 ou la boîte

de connexion 60115.

Attention: à aucun moment, une tension extérieure ne doit
être appliquée sur la voie à laquelle la Mobile Station est
connectée. Par conséquent, il est interdit de réaliser une
liaison avec un autre système d’exploitation (tension alter­native, Märklin Digital etc.).

(=> Annexe O)

Attention: le transformateur destiné à la Mobile Station
ne doit pas être utilisé simultanément pour alimenter les
accessoires. Il est impératif d’avoir un autre transfor­mateur.

Annonce d’erreur

17

Annonce Description Remède
ERREUR ADR – Modifiez

l’adresse.

– Effacez la loco

de la liste.

LISTE PLEINE – Effacez une

ou des locos
de la liste.

LOC ACTIVE – Retour en

mode pilotage
et arrêt de la
locomotive.

L’adresse de locomotive
correspond à une autre
entrée dans la liste. Dans
ce cas, la loco figure
déjà dans la liste mais
sans possibilité de saisie.

La liste de locos possè­de le nombre maximal
d’entrées autorisé.

La fonction souhaitée
(exemple: effacement
d’une loco dans la liste
de locos) ne peut pas
être exécutée, car la loco
a encore un ordre de
marche > 0 à exécuter.

Gebruiksmogelijkheden van het Mobile Station

Los apparaat 60652, apparaat uit Spoor 1 - startsets:

● Geschikt voor Märklin H0 en 1.

● Maximale uitgangstroom: 1,9 A (met Transformer 60052).

● Aansluiten alleen via de speciale aansluitbox.

● Nummer in de bodem van het apparaat: “60651” (!)

Apparaat uit de Märklin H0 - startsets:

● Geschikt voor Märklin H0.

● Maximale uitgangsstroom: 1,2 A (met Transformer 60052).

● Aansluiten alleen via de speciale aansluitbox.

● Nummer in de bodem van het apparaat: “60652”.

De uitgangsstroom is voldoende voor 2-3 rijdende locomotieven.
Door rijtuigen met binnenverlichting, ingeschakelde rookgene­ratoren, ingeschakelde geluidsmodules e.d. kan dit aantal ver­minderen. Voor modelbanen met meerdere verbruikers is het
Central Station beter geschikt. Het Mobile Station kan dan weer
als rijregelaar worden gebruikt.

Mobile Station aansluiten

1. Controleer of de netstekker uit de wandcontactdoos is genomen.

2. Controleer of de transfor­mator resp. de netvoeding
geschikt is voor de
gebruikte netspanning
(waarde van de netspan­ning, waarde van de fre­quentie). Deze gegevens
bevinden zich op het type­plaatje op de transformator/
netvoeding.

3. Het Mobile Station aansluiten. Het eerste Mobile Station moet
op de linker 10-polige aansluitbus van de aansluitbox aan­gesloten worden.

4. Transformator of de netvoeding aan de aansluitbox aansluiten.

(=> Aanhangsel A)

Het in gebruik nemen

Het Mobile Station reageert nadat de stekker van netvoeding/
transformator in de wandcontactdoos is gestoken met:

1. Korte inschakelfase (tekst ”MÄRKLIN” in het display).

2. Mobile Station schakelt direct in de bedrijfsmodus.

(=> Aanhangsel B)

Bij het Mobile Station worden de te besturen locomotieven uit
de loclijst gekozen. Aangezien er vanaf de fabriek geen locomo­tieven in de loclijst zijn opgenomen, springt de weergave direct
naar de modus voor het invoeren van de locs in de loclijst
(”NIEUWE LOC”). Mobile Stations uit de startsets hebben vanaf
de fabriek al locs in de loclijst.

Loc in de loclijst opnemen

Mogelijkheid A: mfx-locomotieven melden zichzelf aan.
Mogelijkheid B: loc wordt uit de databank overgenomen.
Mogelijkheid C: loc wordt via het adres ingesteld.

Mogelijkheid A:
Loc met ingebouwde mfx-decoder, voor het inschakelen van

de baan, op de rails zetten. Tijdens het inschakelen stuurt de
mfx-loc zijn gegevens naar het Mobile Station. Zodra het
Mobile Station klaar is en in de bedrijfsmodus is gekomen kan
deze loc uit de loclijst gekozen worden.

(=> Aanhangsel C)
Opmerking: als in de loclijst 10 locomotieven zijn opgenomen,

kan er geen nieuwe loc meer in de loclijst opgenomen worden.
In dat geval een locomotief uit de loclijst wissen (=> pag 20)
en daarna de mfx-locomotief weer opnieuw aan laten melden.

Mogelijkheid B:

1. Menu/ESC-toets indrukken.

2. Draairegelaar verdraaien tot ”NIEUWE LOC” verschijnt.

3. Op de draairegelaar drukken.

4. Draairegelaar verdraaien tot ”DATABANK” verschijnt.

5. Op de draairegelaar drukken.

6. Draairegelaar verdraaien tot het artikelnummer van de loc
verschijnt.

7. Lok/OK-toets indrukken. De weergave springt automatisch
terug naar het bedieningsniveau.

(=> Aanhangsel D)
Mogelijkheid C:

1. Menu/ESC-toets indrukken.

2. Draairegelaar verdraaien tot ”NIEUWE LOC” verschijnt.

3. Op de draairegelaar drukken.

4. Draairegelaar verdraaien tot ”ADRES” verschijnt.

5. Op de draairegelaar drukken.

18

6. Draairegelaar verdraaien tot het adres van de loc verschijnt.

7. Op de draairegelaar drukken.

8. Draairegelaar verdraaien tot het gewenste symbool verschijnt.

9. Lok/OK-toets indrukken. De weergave springt automatisch
terug naar het bedieningsniveau.

(=> Aanhangsel E)
Tip: bij elke invoer in de loclijst kan het adres of de naam in het

display veranderd worden (pag. 19/20). Invoegingen vanuit de
databank kunnen zodoende ook voor andere toepassingen
gebruikt worden.

Loc besturen

Draairegelaar naar rechts – loc gaat sneller rijden.
Draairegelaar naar links – loc gaat langzamer rijden.

De balk in het display die de snelheid weergeeft verandert
met de ingestelde snelheid.

Op de draairegelaar drukken – de rijrichting verandert.

Gelijktijdig wisselt de rijrichtingweergave en de richting
van de balk van de snelheidsweergave.

Functietoets indrukken
– de desbetreffende functie wordt geschakeld.

Let op a.u.b:

● Bij locomotieven uit de databank worden de functies (indien

voorhanden in het model) als symbolen in het display weerge­geven. Alleen die functies zijn te schakelen.

● De verlichting wordt meestal via de aparte verlichtingstoets

geschakeld.

● Locs die via het adres in de loclijst ingevoerd werden hebben

geen weergave van de functies in het display. In dat geval
schakelt de verlichtingstoets de functie ”function” en de
4 functietoetsen links naast het display de functies f1, f2, f3
en f4 (van boven naar beneden).

Wisselen van loc

1. Toets loc/OK drukken.

2. Draairegelaar verdraaien tot de gewenste loc verschijnt.

3. Toets loc/OK drukken.

(=> Aanhangsel F)
Aansluitend kan de nieuw gekozen loc bestuurd worden. De voor-

heen gekozen loc rijdt met de laatst ingestelde snelheid verder!

Noodstop

Indrukken van de STOP-toets: de baan wordt stroomloos
geschakeld. Alle voertuigen komen tot stilstand. In het display
verschijnt de melding ”STOP”.

Door nogmaals op de stoptoets te drukken wordt de voedings­spanning naar de baan weer ingeschakeld.

Opmerking: bij een kortsluiting of overbelasting schakelt het
systeem automatisch in de stop-toestand. Zoek in dat geval de
oorzaak van de storing en los deze op. Daarna drukt u weer op
de stoptoets om het bedrijf weer in te schakelen. Schakelt het
systeem opnieuw uit dan is de storing nog niet opgelost.

Loc gegevens wijzigen

Voorwaarde: de loc is in de loclijst opgenomen.
Bij een loc met de adresinstelling via het Mobile Station:
alleen deze loc mag zich in de door het Mobile Station van
stroom voorziene baandeel bevinden.

Bij locomotieven met mfx-decoder is geen adreswijziging
noodzakelijk. Daarom komt deze insteloptie voor deze
artikelen te vervallen.

Adres wijzigen

1. Loc tot stilstand brengen.

2. Menu/ESC-toets indrukken.

3. Draairegelaar verdraaien tot ”WYZIG LOC” verschijnt.

4. De draairegelaar indrukken.

5. Draairegelaar verdraaien tot ”ADRES” verschijnt.

6. De draairegelaar indrukken.

7. Draairegelaar verdraaien tot het gewenste adres verschijnt.

8. De draairegelaar indrukken.
Bij locs met een codeerschakelaar moet het gewenste adres op

de decoder ingesteld worden.
(=> Aanhangsel G)
Alleen bij locomotieven waarvan het adres via het Mobile Station

kan worden ingesteld:

9. In het display verschijnt de vraag ”PROG LOC?”. Druk op de
toets menu/ESC-toets: locadres wordt in de invoer gewijzigd.

Indrukken van de draairegelaar: het locadres wordt via data­transport gewijzigd.

(=> Aanhangsel H)
Opmerking: punt 9 werkt alleen dan, als de loc daarvoor is voor-

bereid, als de loc door het Mobile Station van stroom voorzien
wordt, de loc goed contact heeft met de rails en er zich geen
andere locomotieven in dezelfde stroomkring bevinden.

19

Omschrijving in het display wijzigen

Voorwaarde: in het display worden de te wijzigen loc gegevens
weergegeven.

1. Menu/ESC-toets indrukken.

2. Draairegelaar verdraaien tot ”WYZIG LOC” verschijnt.

3. Draairegelaar indrukken.

4. Draairegelaar verdraaien tot ”NAAM” verschijnt.

5. Draairegelaar indrukken.

6. Draairegelaar verdraaien en daarmee de eerste letter veranderen.

7. Draairegelaar indrukken. Nu kan door het verdraaien van de
draairegelaar de tweede letter veranderd worden.

8. Verder met de volgende commando’s:
Indrukken van de draairegelaar: ga één plaats naar voren.
Indrukken van de menu/ESC-toets: ga één plaats terug.
Indrukken van de loc/OK-toets: overnemen van de

nieuwe omschrijving.
(=> Aanhangsel I)
Aanbevolen lengte van de omschrijving: 10 letters.
Tip: Letters kunnen via overschrijven met een andere teken

worden gewist. Spaties („❚“ ) aan het eind van de invoer worden
bij overname van de invoer verwijderd.

Loc uit de lijst wissen

Voorwaarde: rijstap = 0 (loc staat stil)

1. Loc/OK-toets indrukken.

2. Draairegelaar verdraaien tot de te verwijderen loc verschijnt.

3. Loc/OK-toets indrukken.

4. Menu/ESC-toets indrukken.

5. Draairegelaar verdraaien tot ”LOC WISSEN” verschijnt.

6. Draairegelaar indrukken. In het display verschijnt de bevesti-

gingsvraag ”LOC WISSEN?”.

7. Bevestigen door het indrukken van de loc/OK-toets.
(=> Aanhangsel J)

Opties

In dit menu kan de taalversie ingesteld en de Mobile Station
in de fabrieksinstellingen teruggezet worden. Het ondermenu
“INFO” is alleen voor reparatiedoeleinden en niet geschikt voor
dagelijks gebruik.

Taalversie

Instelbare talen: Duits, Engels, Frans, Nederlands.

1. Menu/ESC-toets indrukken.

2. Draairegelaar verdraaien tot ”OPTIES” verschijnt.

3. De draairegelaar indrukken.

4. Draairegelaar verdraaien tot ”TAAL” verschijnt.

5. De draairegelaar indrukken.

6. Draairegelaar verdraaien tot de gewenste taal verschijnt.

7. Loc/OK-toets indrukken.
(=> Aanhangsel K)

BASIS INST

Belangrijk: alle loc gegevens in de lijst (inclusief wijzigingen /
adres / naam) gaan bij een reset verloren. Bij een Mobile Station
uit een startset worden, na een reset, de fabrieksgegevens van
de locomotief(en) uit deze startset weer in de loclijst geschreven.

1. Menu/ESC-toets indrukken.

2. Draairegelaar verdraaien tot ”OPTIES” verschijnt.

3. De draairegelaar indrukken.

4. Draairegelaar verdraaien tot ”BASIS INST” verschijnt.

5. De draairegelaar indrukken.

6. Draairegelaar indrukken. In het display verschijnt de bevesti­gingsvraag ”BASIS INST?”. Indrukken van de loc/OK-toets:
de reset wordt uitgevoerd en keert terug in de basisinstelling.
Door meermaals op de menu/ESC-toets te drukken komt u terug
in het hoofdmenu zonder dat er een reset wordt uitgevoerd.

Belangrijk: als bij het inschakelen van de voedingsspanning
van het Mobile Station, de stoptoets en de rijregelaar langer
dan 1 seconde gelijktijdig ingedrukt worden gehouden,
wordt er een RESET uitgevoerd zonder dat er om een
bevestiging gevraagd wordt!

Andere locomotiefparameters instellen

Deze wijze van instellen werkt alleen bij mfx-locomotieven of bij
locomotieven met een decoder die ingesteld kan worden door
gegevensoverdracht. Deels beschikken die decoders ook alleen
maar over enkele van de onderstaande instelmogelijkheden.

Mogelijke instelmogelijkheden:
MAX.SNELH. – Maximumsnelheid
OPTREKKEN – Optrekvertraging
AFREMMEN – Afremvertraging
VOL – Volume
BASIS INST – Terugzetten van de locdecoder op de fabrieks-

instelling

20

Belangrijk: de ”BASIS INST” van de locdecoder (nevenmenu
”WYZIG LOC”) niet verwarren met de ”BASIS INST” van het
Mobile Station (nevenmenu ”OPTIES”).

1. Menu/ESC-toets indrukken.

2. Draairegelaar verdraaien tot ”WYZIG LOC” verschijnt.

3. De draairegelaar indrukken.

4. Draairegelaar verdraaien tot ”MAX.SNELH.”, ”OPTREKKEN”,
”AFREMMEN”, ”VOL” of ”BASIS INST” (afhankelijk van de
gewenste wijziging) verschijnt.

5. De draairegelaar indrukken.

6. In het display verschijnt het begrip en daaronder een instelbalk.
Door aan de draairegelaar te draaien verandert de instelbalk.
Korte balk: lagere maximumsnelheid, kortere vertraging e.d.
Een langere balk betekent telkens het tegenovergestelde.

7. Door op de draairegelaar te drukken wordt de nieuwe instelling
door de decoder overgenomen. Tijdens het weergeven van
”PROG” in het display in geen geval de voedingsspanning
onderbreken.

(=> Aanhangsel M)
Het verschil bij het nevenmenu ”BASIS INST” vanaf stap 6.

6. In het display verschijnt de bevestigingsvraag ”BASIS INST?”.
Door het indrukken van de draairegelaar wordt de decoder
terug gezet in de fabrieksinstelling. Tijdens het weergeven van
”PROG” in het display in geen geval de voedingsspanning
onderbreken.

Gebruik van een tweede Mobile Station

Aansluiten alleen mogelijk met de adapterkabel (nr. 610 479).
De middelste aansluitbus op de aansluitbox is bedoeld voor een
tweede Mobile Station.

Opmerking:
Technische omschrijving voor het hoofdapparaat: Master
Omschrijving voor het tweede bedieningsapparaat: Slave
Aansluiting: Aanhangsel N

Na het inschakelen:

● Het tweede apparaat krijgt informatie van het hoofdapparaat

(loclijst). De eigen loclijst in het tweede apparaat is niet
beschikbaar.

● Een symbool in het display geeft aan dat het twee-apparaten-

bedrijf in gebruik is.

● Een door het andere apparaat in gebruik zijnde loc kan niet

opgeroepen worden.

● Zonder Master-eenheid is er geen bedrijf mogelijk.

● Altijd het Mobile Station met de grootste uitgangstroom

(1,9 A i.p.v. 1,2 A) als Master-eenheid gebruiken.

● Nooit meerdere aansluitrails 24088 of aansluitboxen

60115 gebruiken.

Voorzichtig: Op de rails, waarop de mobile station is aan­gesloten, mag nooit storingsspanning komen te staan!
Derhalve is het niet toegestaan, een interface naar een
ander besturingssysteem (wisselspanning, Märklin Digital
etc.) in te bouwen.

(=> Aanhangsel O)

Voorzichtig: De transformator voor de Mobile Station mag
niet gelijktijdig ook voor het voeden van baantoebehoren
worden gebruikt. Gebruik daarvoor een separate transfor­mator.

Foutberichten

21

Weergave Beschrijving Oplossingen
ADR.INGEBR – Adres wijzigen.

– Loc uit de lijst

verwijderen.

LIJST VOL – Loc(s) uit de

loclijst wissen.

LOC INGEBR – Terug naar het

bedienings­niveau en de
loc stil zetten.

Loc-adres is identiek
aan een reeds aanwezig
loc-adres in de lijst. In dit
geval is de loc weliswaar
aanwezig in de lijst maar
niet beschikbaar.

Alle plaatsen in de loclijst
zijn in gebruik. Het maxi­male aantal is bereikt.

De gewenste functie
( bijv. de loc uit de loclijst
wissen) kan niet uit ge­voerd worden, aangezien
de loc nog een rijop­dracht > 0 heeft.

Aplicaciones de la Mobile Station

Mando suelto 60652, contenido en caja de iniciación de vía 1:

● Apto para Märklin H0 y vía 1.

● Salida máxima corriente: 1,9 A (con transformador 60052).

● Conexión solamente con toma corriente especial.

● Marcado en el fondo con el número „60651“ (!)

Mando contenido en las cajas de iniciación Märklin H0:

● Sirve para Märklin H0.

● Salida máxima corriente: 1,2 A (con transformador 60052).

● Conexión solamente con toma corriente especial.

● Marcado en el fondo con el número „60652“.

La corriente a la salida es suficiente para la circulación de
2 – 3 locomotoras. Podrán ser menos si funcionan coches con
alumbrado interior, equipos fumígenos, módulos de ruidos, etc.
Para maquetas con más puntos de consumo, se ofrece la
Central Station. En este caso, la Mobile Station puede servir
de mando para velocidades.

Conexión de la Mobile Station

1. Asegurarse que estén desconectados todos los enchufes.

2. Examinar si el voltaje del
transformador resp. del
abasto eléctrico concuerda
con el de la red eléctrica
del domicilio (entrada de la
tensión y valor de la fre­cuencia). Estos datos están
indicados en la placa del
tipo de transformador resp.
abasto eléctricos.

3. Conectar la Mobile Station. La primera Mobile Station debe
conectarse al borne izquierdo de 10 polos de la caja de toma
corriente.

4. Conectar el transformador o el abasto eléctrico a la caja de
toma corriente.

(=> véase anexo A)

Puesta en marcha

De la Mobile Station una vez enchufada la clavija del transfor­mador / abasto eléctrico a la red de alumbrado:

1. Breve fase de iniciación (aparece “MÄRKLIN” en el display).

2. La Mobile Station entra directamente en el modo de funcio­namiento.

(=> véase anexo B)

En la Mobile Station se seleccionan las locomotoras que van a
funcionar de la lista de locomotoras. En la Mobile Station que
viene de fábrica no hay lista de locomotoras y el display salta
directamente a la situación: entrar locomotora en lista “NEW
LOC”. Las Mobile Station de las cajas de iniciación ya vienen
de fabrica con datos.

Entrar la locomotora en la lista

Posible modo A: las locomotoras mfx se presentan por si solas.
Posible modo B: se escoge la locomotora del banco de datos.
Posible modo C: la locomotora se introduce por su código.

Modo A:
Antes de conectar la instalación colocar la locomotora que

tenga el decoder mfx encima de la vía. En el momento de
conexión la locomotora mfx pasa sus datos a la Mobile Station.
Tan pronto la Mobile Station esté lista para funcionar, esta loco­motora se podrá seleccionar de la lista de locomotoras.

(=> véase anexo C)
Nota: si la lista ya tiene 10 anotaciones, ya no admitirá ninguna

máquina más. En este caso se puede dar de baja una locomo­tora (=> pág.24) para dar de alta a la nueva locomotora mfx.

Posibilidad B:

1. Apretar la tecla menú/ESC.

2. Girar botón rojo hasta aparecer “NEW LOC”.

3. Presionar sobre el botón rojo.

4. Girar botón hasta aparecer “DATABASE”.

5. Presionar sobre el botón rojo.

6. Girar botón hasta aparece el número de la locomotora.

7. Pulsar la tecla Lok/OK. Las informaciones en pantalla vuelven
solas al nivel de servicio.

(=> véase anexo D)
Posibilidad C:

1. Apretar la tecla menú/ESC.

2. Girar botón rojo hasta aparecer “NEW LOC”.

3. Presionar sobre el botón rojo.

4. Girar botón rojo hasta aparecer “ADDRESS”.

5. Presionar sobre el botón rojo.

6. Girar botón rojo hasta aparece el código de la locomotora.

7. Presionar sobre el botón rojo.

8. Girar botón rojo hasta aparecer el símbolo deseado.

22

9. Pulsar la tecla Lok/OK. Las informaciones en pantalla vuelven
solas al nivel de servicio.

(=> véase anexo E)
Sugerencia: al efectuar las entradas en la lista de locomotoras,

se pueden modificar el código y el nombre que aparecen en el
display (pág. 23/24). Entradas que vengan del banco de datos
se pueden cambiar y aprovechar para otras aplicaciones.

Gobierno de la locomotora

Giro del botón rojo a la derecha – locomotora aumenta velocidad.
Giro del botón rojo a la izquierda – locomotora disminuye velocidad.

La marca indicativa de la velocidad se mueve de acorde
con la velocidad.

Presionar sobre el botón rojo – cambia el sentido de marcha.

Simultáneamente cambia el testigo del sentido de marcha
de la marca de la velocidad.

Presionar las teclas de funciones
– se actúa la función correspondiente

A tener en cuenta:

● En el display aparecen gráficos de las funciones de las loco-

motoras que vienen del banco de datos (siempre que el
modelo de locomotora escogido las posea). Solamente se
pueden operar estas funciones.

● En la mayor parte de casos el alumbrado se actúa con una

tecla propia.

● Las funciones de las locomotoras que entren en la lista de

locomotoras por su código, no aparecen en pantalla. En este
caso la tecla del alumbrado sirve para operar las funciones
“function” y las 4 teclas de funciones en la izquierda del
display para las funciones f1, f2, f3 y f4 (por orden de arriba
hacia abajo).

Pasar al gobierno de otra locomotora

1. Apretar la tecla Lok/OK.

2. Girar el botón rojo hasta que aparezca la locomotora deseada.

3. Apretar la tecla Lok/OK.

(=> véase anexo F)
A partir de ahora se puede gobernar la nueva locomotora.

¡La locomotora anterior sigue circulando con sus datos propios!

Paro de emergencia

Apretar la tecla STOP: se interrumpe toda la corriente a la ma­queta. Todos los vehículos paran. En el display aparece “STOP”.

Al volver a apretar la tecla STOP, se reanuda el abasto de cor­riente a la maqueta.

Nota: en caso de cortocircuito o sobrecarga el System pasa
automáticamente a la situación de stop. En este caso elimine el
motivo y después intente volver al funcionamiento apretando la
tecla stop. ¡Si el sistema se vuelve a apagar, no ha sido eliminada
la causa!

Modificación de los datos de la locomotora

Condición:
La locomotora ha sido dada de alta en la lista de locomotoras.

Locomotoras cuyos datos se introducen por la Mobile Station:
solamente esta locomotora debe encontrarse en el sector de
vías abastecido por la Mobile Station.

En las locomotoras con descodificador mfx no se precisa
cambiar la dirección. Por esta razón, en estos productos
no existe tal posibilidad de ajuste.

Cambio del código

1. Parar la locomotora.

2. Apretar la tecla menú/ESC.

3. Girar botón rojo hasta aparecer “EDIT LOC”.

4. Presionar sobre el botón rojo.

5. Girar botón rojo hasta aparecer “ADDRESS”.

6. Presionar sobre el botón rojo.

7. Girar botón rojo hasta aparecer el nuevo código deseado
de la locomotora.

8. Presionar sobre el botón rojo.

En las locomotoras que tengan un decoder con teclas, será
necesario codificarlas en su decoder.

(=> véase anexo G)
Solo para las locomotoras que se puedan codificar por la

Mobile Station:

9. En el display aparece la pregunta “PROG LOK”?.
Apretar la tecla menú/ESC: el código solamente se modifica
en el registro de locomotoras.
Apretar el botón rojo: el código de la locomotora se modifica
por transmisión de datos.

(=> véase anexo H)
Nota: la aplicación del punto 9 solamente funciona si la máquina

está preparada para ello, que la locomotora esté abastecida por
la Mobile Station, tenga contacto de corriente impecable y no se
encuentre otra locomotora en su sector de vías.

23

Cambiar las indicaciones en el display

Condición: en el display se indican los datos a modificar.

1. Apretar la tecla menú/ESC.

2. Girar botón rojo hasta aparecer “EDIT LOC”.

3. Presionar sobre el botón rojo.

4. Girar botón rojo hasta aparecer “NAME”.

5. Presionar sobre el botón rojo.

6. Girar botón rojo y modificar a la vez la primera letra.

7. Presionar sobre el botón rojo. Ahora se puede modificar
la 2ª letra girando el botón rojo.

8. Seguir con las órdenes siguientes:
Presionar sobre el botón rojo: cambia una posición adelante.
Apretar tecla menú/ESC: cambia una posición atrás.
Apretar tecla Lok/OK: acepta el nuevo nombre.

(=> véase anexo I)
Capacidad máxima del nombre: 10 letras.

Consejo: se pueden eliminar las letras sobrescribiéndolas con
otro carácter. Los espacios EN BLANCO (“❚”) situados al final
de la entrada realizada se eliminan al aplicar dicha entrada.

Borrar la locomotora de la lista

Condición: posición velocidad = 0 (locomotora parada)

1. Apretar tecla Lok/OK.

2. Girar botón rojo hasta que aparece la locomotora que se
quiere borrar.

3. Apretar tecla Lok/OK.

4. Apretar tecla menú/ESC.

5. Girar botón rojo hasta aparecer “DELETE LOC”.

6. Presionar sobre el botón rojo. En el display se pide confir­mación “DELETE LOC?”.

7. Aceptar apretando la tecla Lok/OK.

(=> véase anexo J)

OPCIONES

En este sector se puede fijar el idioma y volver completamente
con la Mobile Station al estado inicial. El menú subsidiario
“INFO” sirve solamente para reparaciones y no está previsto
para el cliente.

Versiones de idiomas

Idiomas disponibles: alemán, inglés, francés, holandés.

1. Apretar la tecla menú/ESC.

2. Girar botón rojo hasta aparecer “SETUP”.

3. Presionar sobre el botón rojo.

4. Girar botón rojo hasta aparecer en el display “LANGUAGE” .

5. Presionar sobre el botón rojo.

6. Girar botón rojo hasta aparecer en el display el idioma deseado.

7. Apretar la tecla Lok/OK.
(=> véase anexo K)

PRESET

Importante: ¡Al hacer un reset se pierden todos los datos en
la lista de locomotoras (incluso cambios / código, nombre)!
Las Mobile Station de las cajas de iniciación vuelven a recibir en
la lista de locomotoras los datos que llevan de fábrica las loco­motoras de las cajas de iniciación al hacer un reset.

1. Apretar la tecla menú/ESC.

2. Girar botón rojo hasta aparecer “SETUP”.

3. Presionar sobre el botón rojo.

4. Girar botón rojo hasta aparecer “PRESET”.

5. Presionar sobre el botón rojo.

6. En el display aparece la pregunta de seguridad “PRESET”?
Si aprieta la tecla Lok/OK: procede al reset. Al apretar varias
veces la tecla menú/ESC, se retorna sin reset al menú principal.

Importante: apretando silmultáneamente las teclas Stop y el botón
rojo de la Mobile Station durante más de un segundo de tiempo
se produce un PRESET directamente sin consulta previa del estado
de seguridad al conectar por primera vez la corriente de entrada.

Introducir otros parámetros más
de locomotoras

Esta introducción solamente funciona para las locomotoras mfx
o en las locomotoras con decoder de introducción de datos a
mando. Algunos decoder disponen solamente de algunas de la
siguientes prestaciones.

Introducciones posibles:
VMAX – Velocidad máxima
ACC – Aceleración en el arranque
DEC – Frenado lento
VOL – Volumen del sonido
PRESET – Retorno del decoder a los datos de fábrica

24

Importante: no confundir el “PRESET” del decoder de la loco­motora (menú subsidiario EDIT LOC) con el “PRESET” de la
Mobile Station (menú subsidiario SETUP).

1. Apretar la tecla menú/ESC.

2. Girar botón rojo hasta aparece “EDIT LOC”.

3. Presionar sobre el botón rojo.

4. Girar botón rojo hasta que aparece “VMAX”, “ACC”, “DEC”,
“VOL” o “PRESET”, según lo deseado.

5. Presionar sobre el botón rojo.

6. En el display aparece el término del menú y debajo la marca
del volumen. Girando el botón rojo se modifica la marca.
Si es pequeña: velocidad baja, retraso corto, etc., si es mayor:
valores grandes.

7. Presionar sobre el botón rojo para confirmar la introducción.
A continuación (en pantalla aparece “PROG”) no interrumpir
bajo ningún modo el abasto de corriente.

(=> véase anexo M)
Diferencia en el menú subsidiario “PRESET” a partir del 6º paso.

6. En el display aparece la pregunta de seguridad “PRESET?”.
Si se aprieta sobre el botón rojo se ejecuta el “PRESET”.
A continuación (en pantalla aparece “PROG”) no interrumpir
bajo ningún modo el abasto de corriente.

Colocar una segunda Mobile Station

Solamente se puede conectar con un cable eléctrico de adapta­ción (art.-nº 610479). El enchufe para la segunda Mobile Station
se encuentra en el centro de la caja de toma corriente.

Indicación:
Denominación técnica del mando principal (enchufe izquierdo):
master.
Denominación del segundo mando: Slave (esclavo).

Conexión: => véase anexo N
Después de su puesta en marcha:

● El segundo mando recibe información del mando principal

(lista de locomotoras). La lista de locomotoras propia del
segundo mando no tiene acceso.

● El funcionamiento de los dos mandos se indica en pantalla

con un símbolo.

● Una locomotora en funcionamiento desde un mando no tiene

acceso en otro mando.

● Sin la unidad master no puede haber funcionamiento.

● Usar siempre la Mobile Station con mayor capacidad

(1,9 A en lugar de 1,2 A) como unidad Master.

● La corriente no deberá entrar nunca al circuito por más

de una sola vía de conexión 24088 o conexión 60115.

Atención: en la vía en la que está conectada la Mobile
Station no se debe aplicar en ningún momento tensión
externa. Por esta razón no está permitido montar un
conector a otro sistema operativo (tensión alterna,
Märklin Digital, etc.)

(=> véase anexo O)

¡Cuidado! el transformador para la Mobile Station no debe
usarse simultáneamente para abastecer los accesorios.
Para los accesorios es imprescindible usar un transfor­mador propio.

Indicación de errores

25

Indicación Descripción Como subsanar
ADDR.USED – Cambiar el

código.

– Borrar la

locomotora.

LIST FULL – Borrar la/las

locomotoras.

LOC USED – Volver al nivel

de servicio
y parar la loco­motora.

El código de la locomoto­ras es idéntico con otro en
la lista de locomotoras. En
este caso la de la lista de
la locomotora está en la
lista locomotorasde loco­motoras pero sin acceso.

La lista de locomotoras
ya esta en su capacidad
máxima de la lista de
locomotoras.

La función deseada (p.e.
borrar la locomotora de la
lista) no se puede realizar
por tener todavía la loco­motora una orden de
marcha > 0.

Possibilità di impiego della Mobile Station

Apparecchio singolo 60652, apparecchio proveniente dalle
confezioni di avvio dello scartamento 1:

● Adatto per Märklin H0 ed 1.

● Massima corrente di uscita: 1,9 A (con Transformer 60052).

● Collegamento solo tramite una speciale scatola

di connessione.

● Numero sul fondo dell’apparecchio: „60651“ (!)

Apparecchio proveniente dalle confezioni di avvio Märklin H0:

● Adatta per Märklin H0.

● Massima corrente di uscita: 1,2 A (con Transformer 60052).

● Collegamento solo tramite una speciale scatola

di connessione.

● Numero sul fondo dell’apparecchio: „60652“.

La corrente di uscita è sufficiente per 2 o 3 locomotive che stanno
viaggiando. Questo numero può ridursi a causa di carrozze con
illuminazione interna, apparati fumogeni attivati, moduli sonori
attivati ecc.. Per impianti con più numerosi utilizzatori, la Central
Station è il sistema di funzionamento adatto. In questo caso la
Mobile Station può venire utilizzata come regolatore di marcia.

Collegamento della Mobile Station

1. Controllare che la spina di rete sia distaccata dalla presa ad
innesto.

2. Verificare che il trasforma­tore o rispettivamente l’ali­mentatore da rete sia ade­guato per la rete domestica
selezionata (valore della
tensione di ingresso, valore
della frequenza). Tali dati si
trovano sulla targhetta di
identificazione del trasformatore/alimentatore da rete.

3. Innestare la Mobile Station. La prima Mobile Station deve
andare alla presa sinistra a 10 poli della scatola di connessione.

4. Collegare il trasformatore o l’alimentatore da rete alla scatola
di connessione.

(=> Appendice A)

Immissione in servizio

Mobile Station, dopo inserimento della spina di rete dell’alimen­tatore da rete / trasformatore nella presa ad innesto:

1. Breve fase di accensione (iscrizione „MÄRKLIN“ sul visore).

2. La Mobile Station si commuta direttamente nel modo
di funzionamento.

(=> Appendice B)

Nel caso della Mobile Station le locomotive da comandare
vengono selezionate da un elenco di locomotive. Poiché la
Mobile Station non possiede dalla fabbricazione alcuna registra­zione in tale elenco di locomotive, l’indicazione salta direttamente
all’inserimento di locomotive nell’elenco delle locomotive.
(„NEW LOK“). Le Mobile Station provenienti dalle confezioni
di avvio possiedono già delle registrazioni dalla fabbricazione.

Inserimento di una locomotiva nell’elenco
delle locomotive

Possibilità A: le locomotive con mfx si iscrivono automaticamente.
Possibilità B: la locomotiva viene prelevata dalla banca dati.
Possibilità C: la locomotiva viene impostata tramite l’indirizzo.

Possibilità A:
Disporre sul binario una locomotiva con Decoder mfx incorpora-

to prima dell’accensione dell’impianto. Durante tale accensione
la locomotiva con mfx trasmette i suoi dati alla Mobile Station.

Non appena la Mobile Station si trova pronta al funzionamento,
questa locomotiva può venire selezionata dall’elenco delle loco­motive.

(=> Appendice C)
Avvertenza: qualora l’elenco delle locomotive possieda 10 regi-

strazioni, in tal caso nell’elenco delle locomotive non può venire
accettata alcuna ulteriore locomotiva. In questo caso, si cancelli
una data registrazione (=> pag.28) e dopo di ciò si iscriva nuova­mente tale locomotiva con mfx.

Possibilità B:

1. Premere il tasto Menü/ESC.

2. Ruotare il regolatore rotativo fino a che appare „NEW LOC“.

3. Premere sopra il regolatore rotativo.

4. Ruotare il regolatore rotativo fino a che appare „DATABASE“.

5. Premere sopra il regolatore rotativo.

6. Ruotare il regolatore rotativo fino a che appare il numero di
catalogo della locomotiva.

7. Premere il tasto Lok/OK. L’indicazione di conseguenza torna
a commutarsi automaticamente alla pagina di manovra.

(=> Appendice D)
Possibilità C:

1. Premere il tasto Menü/ESC.

2. Ruotare il regolatore rotativo fino a che appare „NEW LOC“.

3. Premere sopra il regolatore rotativo.

4. Ruotare il regolatore rotativo fino a che appare „ADRESS“.

5. Premere sopra il regolatore rotativo.

26

6. Ruotare il regolatore rotativo fino a che appare l’indirizzo
della locomotiva.

7. Premere sopra il regolatore rotativo.

8. Ruotare il regolatore rotativo, fino a che appare il simbolo
desiderato.

9. Premere il tasto Lok/OK. L’indicazione di conseguenza torna
a commutarsi automaticamente alla pagina di manovra.

(=> Appendice E)
Suggerimento: nel caso di tutte le registrazioni nell’elenco delle

locomotive, l’indirizzo o il nome sul visore può venire modificato
(pag. 27/28). Le registrazioni prese dalla banca dati possono
così essere modificate anche per altre applicazioni.

Comando della locomotiva

Regolatore rotativo verso destra
– La locomotiva marcia più velocemente.
Regolatore rotativo verso sinistra
– La locomotiva marcia più lentamente.

La barretta dell’indicatore di velocità si modifica con la
nuova velocità richiesta.

Premere sul regolatore rotativo – La direzione di marcia si inverte.

Nello stesso tempo si inverte l’indicazione della direzione di
marcia e la direzione della barretta dell’indicatore di velocità

Azionamento dei tasti funzione
– La funzione corrispondente viene commutata.

Si prega di fare attenzione:

● Nel caso di locomotive provenienti dalla banca dati, le funzioni

(qualora predisposte nel modello) vengono mostrate grafica­mente sul visore. Solamente queste funzioni sono commutabili.

● L’illuminazione per la maggior parte dei casi viene commutata

tramite il tasto per illuminazione separato.

● Le locomotive, che sono state installate nell’elenco delle loco-

motive tramite l’indirizzo, non possiedono alcuna indicazione
della funzioni. In questo caso il tasto dell’illuminazione è
responsabile della funzione „function“, ed i 4 tasti di funzione
a sinistra vicino al visore per le funzioni f1, f2, f3 e f4 (dall’alto
verso il basso).

Cambio della locomotiva

1. Premere il tasto Lok/OK.

2. Ruotare il regolatore rotativo, fino a che appare la locomotiva
desiderata.

3. Premere il tasto Lok/OK.

(=> Appendice F)
Successivamente la locomotiva appena selezionata può venire

comandata. La locomotiva richiamata in precedenza continua
a viaggiare con le informazioni di marcia ricevute per ultime!

Arresto di emergenza

Premete il tasto STOP: l’impianto viene commutato togliendo la
corrente.Tutti i rotabili si fermano. Sul visore appare la scritta „STOP“.
Grazie ad un’ulteriore pressione del tasto STOP, l’alimentazione
dell’impianto viene nuovamente attivata.
Avvertenza: in caso di un corto circuito oppure in presenza di
un sovraccarico, il sistema si commuta automaticamente nella
condizione di STOP. In questo caso, eliminatene l’origine e
provate in seguito a riprendere nuovamente il funzionamento
mediante pressione del tasto STOP Se il sistema si disattiva di
nuovo, allora la causa non è ancora eliminata!

Variazione dei dati della locomotiva

Predisposizione:
La locomotiva è inserita nell’elenco delle locomotive.
In caso di locomotive con impostazione dell’indirizzo tramite la
Mobile Station: solamente questa locomotiva deve trovarsi sulla
tratta alimentata dalla Mobile Station.

Per locomotive con decoder mfx non sono necessarie
modifiche di indirizzo. Per questa ragione in questi pro­dotti non è prevista tale regolazione.

Variazione dell’indirizzo

1. Fare arrestare la locomotiva.

2. Premere il tasto Menü/ESC.

3. Premere il regolatore rotativo, fino a che appare „EDIT LOC “.

4. Premere sul regolatore rotativo.

5. Ruotare il regolatore rotativo fino a che appare „ADRESS“.

6. Premere sul regolatore rotativo.

7. Ruotare il regolatore rotativo fino a che appare il nuovo
indirizzo desiderato della locomotiva.

8. Premere sul regolatore rotativo.

In caso di locomotive con commutatore di codifica, il nuovo
indirizzo desiderato deve venire impostato sul Decoder.

(=> Appendice G)
Soltanto in caso di locomotive il cui indirizzo può venire impostato

tramite la Mobile Station:

9. Sul visore appare la domanda „PROG LOC?“.
Premere il tasto Menü/ESC: l’indirizzo viene modificato
soltanto nell’iscrizione della locomotiva.
Premere il regolatore rotativo: l’indirizzo della locomotiva
viene modificato mediante la trasmissione dei dati.

(=> Appendice H)
Avvertenza: il punto 9 funziona solamente quando la locomotiva

è predisposta a questo scopo, quando la locomotiva viene ali­mentata dalla Mobile Station, la locomotiva possiede un contatto

27

privo di difetti e nella tratta alimentata non si trova alcuna ulteriore
locomotiva.

Modifica della denominazione sul visore

Predisposizione: sul visore vengono mostrati i dati da modificare
della locomotiva.

1. Premere il tasto Menü/ESC.

2. Ruotare il regolatore rotativo fino a che appare „EDIT LOC“.

3. Premere sul regolatore rotativo.

4. Ruotare il regolatore rotativo fino a che appare „NAME“.

5. Premere sul regolatore rotativo.

6. Ruotare il regolatore rotativo e facendo ciò modificare il primo
carattere.

7. Premere sul regolatore rotativo. Adesso, mediante la rotazione
del regolatore rotativo, può venire modificato il 2° carattere.

8. Proseguire con i seguenti comandi:
Premere sul regolatore rotativo:

commutazione in avanti di una posizione.
Premere il tasto Menü/ESC:

commutazione all’indietro di una posizione.
Pressione del tasto Lok/OK:

assunzione della nuova denominazione.

(=> Appendice I)
Massima lunghezza consigliata della denominazione: 10 caratteri.

Suggerimento: le singole lettere possono venire cancellate sovra­scrivendole con un altro carattere. Gli SPAZI („❚“) alla fine dell’im­missione vengono eliminati al momento dell’importazione della voce.

Cancellazione di una locomotiva dall’elenco delle locomotive

Predisposizione: gradazione di marcia = 0 (la locomotiva sta ferma)

1. Premere il tasto Lok/OK.

2. Ruotare il regolatore rotativo fino a che appare la locomotiva
da eliminare.

3. Premere il tasto Lok/OK.

4. Premere il tasto Menü/ESC.

5. Ruotare il regolatore rotativo fino a che appare „DELETE LOC“.

6. Premere sul regolatore rotativo. Sul visore appare la richiesta
di sicurezza „DELETE LOC?“

7. Terminare mediante pressione sul tasto Lok/OK.

(=> Appendice J)

SETUP

In questa sezione può venire impostata la versione linguistica
e la Mobile Station può essere completamente riportata alle

condizioni iniziali. Il sottomenù „INFO“ è predisposto solamente
per il settore riparazioni e non per l’utilizzatore finale.

Versione linguistica

Lingue impostabili: tedesca, inglese, francese, olandese.

1. Premere il tasto Menü/ESC.

2. Ruotare il regolatore rotativo fino a che appare „SETUP“.

3. Premere sul regolatore rotativo.

4. Ruotare il regolatore rotativo, fino a che sul visore appare
„LANGUAGE“.

5. Premere sul regolatore rotativo.

6. Ruotare il regolatore rotativo, fino a che sul visore appare
la lingua desiderata.

7. Premere il tasto Lok/OK.

(=> Appendice K)

PRESET

Importante: tutti i dati delle locomotive nell’elenco locomotive
(comprese le modifiche/indirizzi, nomi) vanno persi in occasione
di un ripristino! Nel caso di una Mobile Station proveniente da
una confezione di avvio, al momento di un reset i dati di fabbrica
della(e) locomotiva(e) della confezione di avvio vengono scritti
nuovamente nell’elenco delle locomotive.

1. Premere il tasto Menü/ESC.

2. Ruotare il regolatore rotativo fino a che appare „SETUP“.

3. Premere sul regolatore rotativo.

4. Ruotare il regolatore rotativo fino a che appare „PRESET“.

5. Premere sul regolatore rotativo.

6. Sul visore compare la richiesta di sicurezza „PRESET?“. Pre­mere il tasto Lok/OK: il ripristino viene eseguito. Mediante
molteplici pressioni del tasto Menü/ESC, potete ritornare a
commutare alla pagina principale di manovra, senza ripristino.

Importante: Qualora, nel momento dell’accensione della
tensione di alimentazione della Mobile Station, vengano
premuti contemporaneamente più a lungo di 1 secondo
il tasto Stop ed il regolatore di marcia, in tal caso viene
eseguito direttamente un PRESET senza domanda di con­ferma di sicurezza!

Impostazione di ulteriori parametri
della locomotiva

Questa impostazione funziona soltanto in caso di locomotive
con mfx oppure locomotive con un Decoder impostabile
mediante dati. Tali Decoder possiedono in parte anche soltanto
alcune delle seguenti possibilità di regolazione.

28

Possibilità di regolazione disponibili:
VMAX – Velocità massima
ACC – Accelerazione di avviamento
DEC – Ritardo di frenatura
VOL – Intensità sonora
PRESET – Ripristino del Decoder della locomotiva ai dati

di fabbrica

Importante: Non si confonda il „PRESET“ del Decoder della
locomotiva (sottomenù EDIT LOC) con il „PRESET“ della
Mobile Station (sottomenù SETUP).

1. Premere il tasto Menü/ESC.

2. Ruotare il regolatore rotativo, fino a che appare „EDIT LOC“.

3. Premere sul regolatore rotativo.

4. Ruotare il regolatore rotativo, fino a che appare „VMAX“,
„ACC“, „DEC“, „VOL“ oppure „PRESET“ (a seconda della
rispettiva variazione desiderata).

5. Premere sul regolatore rotativo.

6. Sul visore appare il vocabolo del menù e sotto a questo una
barretta di regolazione. La rotazione del regolatore rotativo fa
variare la barretta di regolazione. Barretta più piccola: più
ridotta velocità massima, ritardo più breve, ecc., una barretta
più lunga significa il rispettivo contrario.

7. Premere sul regolatore rotativo per accettazione della nuova
impostazione. Nel successivo intervallo di tempo (indicazione
„PROG“) non si interrompa in nessun caso l’alimentazione
di corrente.

(=> Appendice M)
Differenza nel caso del sottomenù PRESET a partire dal punto 6.

6. Sul visore appare la richiesta di sicurezza „PRESET?“.
Premendo sul regolatore rotativo: il PRESET viene eseguito.
Nel successivo intervallo di tempo (indicazione „PROG“) non
si interrompa in nessun caso l’alimentazione di corrente.

Impiego di una seconda Mobile Station

Collegamento possibile solamente con cavo adattatore
(N. 610 479). La presa di collegamento per la seconda
Mobile Station è la presa centrale sulla scatola di connessione.

Avvertenza:
Denominazione dell’uso tecnico per l’apparato principale

(presa sinistra): Master
Denominazione per il secondo apparato di manovra: Slave
Collegamento: => Appendice N

Dopo l’accensione:

● Il secondo apparecchio riceve le informazioni dall’apparato

principale (elenco locomotive). L’elenco locomotive proprio,
entro l’apparecchio secondario, è privo di accessibilità.

● Il funzionamento con duplice apparato viene indicato mediante

un simbolo sul visore.

● Una locomotiva direttamente impiegata dall’altro regolatore

di marcia non può venire richiamata.

● Senza l’unità Master non è possibile alcun funzionamento.

● Impiegare sempre come unità principale (Master) la Mobile

Station con la corrente di uscita più elevata (1,9 A in luogo
di 1,2 A).

● Non impiegare numerosi binari di alimentazione 24088

oppure scatole di collegamento 60115.

Attenzione: il binario collegato alla Mobile Station non
deve essere mai connesso con una fonte di tensione
esterna. Per tale motivo non è permesso il montaggio
di un elemento di connessione per un altro sistema ope­rativo (tensione alternata, Märklin Digital, ecc.).

(=> Appendice O)

Attenzione: Il trasformatore per la Mobile Station non
deve venire impiegato nello stesso tempo anche per l’ali­mentazione di apparecchi accessori. A questo scopo essi
hanno bisogno di un trasformatore separato.

Indicazioni di errore

29

Indicazione Descrizione Provvedimenti
ADDR.USED – Modificare

l’indirizzo.

– Cancellare tale

locomotiva
dall’elenco delle
locomotive.

LIST FULL – Cancellare una

o più locomotive
dall’elenco.

LOC USED – Tornare alla

pagina di
manovra e far
fermare la loco­motiva.

Indirizzo della locomotiva identico
ad un’altra registrazione nell’elen­co delle locomotive. In questo
caso la locomotiva è certo dis­ponibile nell’elenco locomotive,
ma senza possibilità di accesso.

L’elenco delle locomotive
contiene il massimo numero
di registrazioni.

La funzione desiderata
(ad es. cancellare la locomotiva
dall’elenco locomotive) non può
essere eseguita, poiché la loco­motiva possiede ancora un
comando di marcia > 0.

Insatsmöjligheter för Mobile Station

Separatenhet 60652, enhet från skala 1 – grundsatserna:

● Lämplig för Märklin H0 och 1.

● Maximal utström: 1,9 A (med Transformer 60052).

● Anslutning via speciell anslutningsbox.

● Numret på enheten, 60651, står undertill.

Enhet från Märklin H0-grundsatserna:

● Lämplig för Märklin H0.

● Maximal utström: 1,2 A (med Transformer 60052).

● Anslutning endast via speciell anslutningsbox.

● Numret på enheten, 60652, står undertill.

Utströmmen räcker till 2 – 3 körande lok. Genom vagnar med
innerbelysning, inkopplade rökgeneratorer, inkopplad ljudelektronik
etc. kan antalet bli mindre. För anläggningar med fler förbrukare
är Central Station det lämpliga driftsystemet. Mobile Station kan
då användas som körenhet.

Mobile Station ansluts

1. Kontrollera att nätkontakten inte sitter i uttaget.

2. Kontrollera att transforma­torn, respektive nätenheten,
är avsedd för (det valda)
hushållsnätet. (Värdet för
inspänning, frekvensvärde).
Alla data finns på trans­formatorns/nätenhetens
typskylt .

3. Mobile Station monteras. Den första Mobile Station måste
anslutas till den vänstra10-poliga hylsan på anslutningsboxen.

4. Transformator n eller nätenheten ansluts till anslutningsboxen

(=> Bilaga A)

Driftstart

Mobile Station efter det att nätenhetens/transformatorns kontakt
har satts i uttaget:

1. Kort inkopplingsfas (på displayen syns texten „MÄRKLIN“).

2. Mobile Station kopplar direkt till driftmodus.

(=> Bilaga B)

Loket som skall styras väljs ut från loklistan på Mobile Station.
Eftersom loklistan i Mobile Station är tom från tillverkaren, så
kommer direkt ”NEW LOK” (nytt lok) upp på displayen, för att
mata in lok. Mobile Station från grundsatserna har redan från
tillverkaren inmatningar.

Överta lok i loklistan

Möjlighet A: mfx-Lok anmäler sig själva.
Möjlighet B: Lok övertas från databank.
Möjlighet C: Lok ställs in via adress.

Möjlighet A:
Lok med inbyggd mfx-dekoder placeras på anläggningen innan

de kopplas in. Under inkoppling sänder mfx-loket sina data till
Mobile Station. När Mobile Station är driftklar kan detta lok väljas
från loklistan.

(=> Bilaga C)
Observera: Skulle loklistan ha 10 inmatningar, kan inga fler lok

tas upp i loklistan. I detta fall måste en inmatning raderas
(=> S.32) och därefter mfx-loket anmälas på nytt.

Möjlighet B:

1. Meny/ESC-tangenten hålls ner.

2. Vredet vrids tills „NEW LOK” (nytt lok) visas.

3. Tryck ner vredet.

4. Vrid vredet tills „DATABASE” (databank) visas.

5. Tryck ner vredet.

6. Vrid vredet tills lokets artikelnummer visas.

7. Lok/OK-tangent hålls ned. Displayen växlar därefter tillbaka
till användningsnivån.

(=> Bilaga D)

Möjlighet C:

1. Meny/ESC-tangenten hålls ner.

2. Vredet vrids tills „NEW LOK” (nytt lok) visas.

3. Tryck ner vredet.

4. Vrid vredet tills „ADDRESS” (adress) visas.

5. Tryck ner vredet.

30

6. Vrid vredet tills lokets adress visas.

7. Tryck ner vredet.

8. Vrid vredet tills önskad symbol visas.

9. Lok/OK-tangent hålls ned. Displayen växlar därefter tillbaka
till användningsnivån.

(=> Bilaga E)
Tips: För alla inmatningar i loklistan kan adressen eller namnet

på displayen ändras (s. 31/32). Inmatningar i databanken kan
således även ändras för annan användning.

Styrning av lok

Vredet åt höger – Loket kör snabbare.
Vredet åt vänster – Loket kör långsammare.

Hastighetsvisarens balk ändras med ny önskad hastighet.

Tryck på vredet – Körriktning växlas.

Samtidigt växlar körriktningsvisare och riktning på hastig-

hetsvisarens balk.
Funktionstangenter används – tillhörande funktion kopplas in.
OBSERVERA:

● För lok från databanken visas funktionerna (om modellen har

dessa) som grafik på displayen. Endast dessa funktioner kan
kopplas.

● Belysningen kopplas för det mesta via den separata belys-

ningstangenten.

● Lok, som har inrättats via adressen i loklistan, har ingen

funktionsvisning. I detta fall används belysningstangenten för
funktion „function“ och de 4 funktionstangenterna på vänster
sida om displayen för funktionerna f1, f2, f3 och f4 (uppifrån
och ner).

Växla lok

1. Tryck tangent Lok/OK .

2. Vrid vredet tills önskat lok visas.

3. Tangent LOK/OK trycks.
(=> Bilaga F)

Därefter kan det nyvalda loket styras. Det tidigare anropade
loket fortsätter köra med sist erhållen körinformation!

Nödstopp

Tryck stopptangenten: Anläggningen kopplas strömlös.
Alla fordon stannar. På displayen visas texten „STOP“.

Om stopptangenten trycks en gång till kopplas anläggningens
försörjning på igen.

Observera: Vid kortslutning eller överbelastning kopplar systemet
automatiskt till stoppläge. Avlägsna orsaken och försök därefter
att åter börja driften genom att trycka stopptangenten. Om
systemet kopplar ifrån igen har orsaken inte åtgärdats!

Ändra lokdata

Förutsättning:
Loket finns på loklistan.

För lok med adressinställning via Mobile Station: Endast detta
lok får finnas på det av Mobile Station försörjda området.

Vid lok med mfx-dekoder behöver ingen adressändring
göras. Därför bortfaller en sådan inställningsmöjlighet vid
produkter av denna typ.

Ändring av adress

1. Stanna loket.

2. Meny/ESC-tangenten trycks.

3. Vredet vrids tills „EDIT LOC” (ändra loket) visas.

4. Tryck på vredet.

5. Vredet vrids till „ADDRESS ” (adress) visas.

6. Tryck på vredet.

7. Vredet vrids tills ny önskad adress för loket visas.

8. Tryck på vredet.
För lok med kodningsställare måste den nya önskade adressen

ställas in på dekodern.
(=> Bilaga G)

Endast för lok vars adress kan ställas in via Mobile Station:

9. På displayen visas frågan „PROG LOC?“.
Tryck Meny/ESC-tangent: Adressen ändras nu på lokuppgifter.
Tryck på vredet: Lokadressen ändras via dataöverföring.

(=> Bilaga H)
Observera: Punkt 9 fungerar endast om loket har förberetts

för detta, om loket försörjs av Mobile Station, loket har fullgod
kontakt och inga fler lok finns i det försörjda området.

31

Ändra beteckning på displayen

Förutsättning: På displayen visas de lokdata som skall ändras.

1. Meny/ESC-tangent trycks.

2. Vredet vrids tills „EDIT LOC” (ändra loket) visas.

3. Tryck på vredet.

4. Vredet vrids tills „NAME” (namn) visas.

5. Tryck på vredet.

6. Vrid vredet och ändra därvid den första bokstaven.

7. Tryck på vredet. Nu kan genom vridning av vredet den andra
bokstaven ändras.

8. Fortsätt med följande order:
Tryck på vredet: Växla en plats fram.
Tryck på Meny/ESC-tangent: Växla tillbaka en plats.
Tryck på Lok/OK-tangent: Acceptera ny beteckning.

(=> Bilaga I)
Maximalt rekommenderad längd för beteckningar: 10 bokstäver.

Tips: Bokstäver kan raderas genom att de skrivs över med ett
annat tecken. Blanksteg (”❚” ) vid slutet av inmatningen avlägs­nas när inmatningen övertas.

Radera lok från loklistan

Förutsättning: Körsteg = 0 (Loket står stilla)

1. Lok/OK-tangent trycks.

2. Vrid vredet tills det loket som skall raderas visas.

3. Lok/OK-tangent trycks.

4. Meny/ESC-tangent trycks.

5. Vrid vredet tills „LOKLÖSCHEN/radera lok“ visas.

6. Tryck vredet. På displayen visas frågan som bekräftar
„LOKLÖSCHEN/radera loket?“

7. Bekräfta genom tryck på tangent lok/OK.

(=> Bilaga J)

SETUP

I detta område kan språkversionen ställas in och den kompletta
Mobile Station sättas tillbaka till utgångsläge. Undermenyn
„INFO“ avser endast reparationer och är inte avsedd för slutan­vändaren.

Språkversion

Inställbara språk: Tyska, engelska, franska, holländska.

1. Meny/ESC-tangent trycks.

2. Vredet vrids tills „SETUP” (optioner) visas.

3. Tryck vredet.

4. Vrid vredet tills „LANGUAGE (språk) visas på displayen.

5. Tryck vredet.

6. Vrid vredet tills önskat språk visas på displayen.

7. Tryck tangent Lok/OK.
(=> Bilaga K)

PRESET

OBS: Alla lokdata i listan (inklusive ändringar/adress, namn)
raderas vid reset! På Mobile Station från en grundsats listas vid
reset tillverkarens data för lok ur grundsatsen åter på loklistan.

1. Meny/ESC-tangent trycks.

2. Vredet vrids tills „SETUP” (optioner) visas.

3. Tryck vredet.

4. Vrid vredet tills „PRESET“ visas.

5. Tryck vredet.

6. På displayen visas frågan som bekräftar „PRESET?“. Tryck
tangent Lok/OK: PRESET genomförs. Genom att trycka flera
gånger på Meny/ESC-tangenten växlar man utan reset tillbaka
till huvudanvändningsnivån.

OBS: Om du samtidigt trycker ner stopptangent och kör­reglage längre än en sekund när strömmen till Mobile Sta­tion ansluts så genomförs PRESET automatiskt, utan att
först fråga.

Inställning av fler lokparametrar

Denna inställning fungerar endast hos mfx-lok eller lok med en
dekoder som kan ställas in via data. Delvis förfogar dekodrarna
endast över enstaka av de inställningsmöjligheterna som följer.

Möjliga inställningar:
VMAX – Toppfart
ACC – Acceleration
DEC – Bromsfördröjning
VOL – Ljudnivå
PRESET – Återställning av lokdekodern till tillverkarens data.

32

OBS: „PRESET“ på lokdekodern (undermeny EDIT LOC) ändra
loket får inte förväxlas med „PRESET“ på Mobile Station
(undermeny SETUP) optioner).

1. Tryck ner Meny/ESC-tangenten.

2. Vrid vredet tills „EDIT LOC” (ändra loket) visas.

3. Tryck på vredet.

4. Vrid vredet tills „VMAX“, „ACC“, „DEC“, „VOL“ eller „PRESET“
visas (beroende på önskad ändring).

5. Tryck på vredet.

6. På displayen visas menybegreppet och därunder en inställ­ningsbalk. Vridning av vredet ändrar inställningsbalken.
Kortare balk betyder: lägre toppfart, lägre acceleration etc,
längre balk betyder högre toppfart osv.

7. Tryck på vredet för att acceptera ny inställning. I följande
tidsavsnitt („PROG“ visas) får under inga omständigheter
strömtillförseln avbrytas.

(=> Bilaga M)
Skillnad på undermeny PRESET från steg 6.

6. På displayen visas säkerhetsfrågan „PRESET?“.
Tryck på vredet: PRESET genomförs. I följande tidsavsnitt
(„PROG“ visas) får under inga omständigheter strömtillförseln
avbrytas.

Insats av en andra Mobile Station

Anslutning endast möjlig med adapterkabel (nr. 610 479).
Anslutningshylsa för den andra Mobile Station är den mellersta
hylsan på anslutningsboxen.

OBS:
Beteckning i tekniken för huvudenheten (vänstra hylsan): Master,
beteckning för den andra driftenheten: Slave
Anslutning: => Bilaga N

Efter inkoppling:

● Den andra enheten får information från huvudenheten (loklistan).

Den egna loklistan i den andra enheten är utan access.

● Drift med två enheter visas genom en symbol på displayen.

● Ett lok som används av en annan körenhet kan inte anropas.

● Utan Master-enhet är drift inte möjlig.

● Mobile Station används alltid som Masterenhet, med starkare

utström (1,9 A istället för 1,2 A).

● Använd aldrig flera av anslutningsskenan 24088 eller

anslutningsbox 60115!

Se upp: Till den skena där Mobile Station är ansluten, får
aldrig någonsin en främmande spänning anslutas. Därför
är det inte tillåtet att bygga in ett övergångsställe till ett
annat driftsystem (växelspänning, Märklin Digital etc.).

(=> Bilaga O)

OBS: Transformator n för Mobile Station får inte användas
samtidigt till försörjning av tillbehörsartiklarna. Till detta
krävs alltid en separat transformator.

Felindikering

33

Indikering Beskrivning Åtgärder
ADDR.USED – Adress ändras.

– Loket raderas

från loklistan.

LIST FULL – Lok från lok-

listan raderas.

LOC USED – Tillbaka till

användnings­nivån och
stanna loket.

Lokadressen identisk
med en annan i loklistan.
I detta fall finns loket vis­serligen i loklistan, men
utan möjlighet till access.

Loklistan har maximalt
antal inmatningar.

Önskad funktion (t ex
“radera loket från lok­listan”) kan inte genom­föras, eftersom loket
fortfarande har en köror­der, displayen visar en
siffra större än noll > 0.

Anvendelsesmulighed af Mobile Station

Enkeltapparat 60652, apparat fra spor 1 – startsæt:

● Egnet til Märklin H0 og 1.

● Maks udgangsstrøm: 1,9 A (med transformer 60052).

● Kun tilslutning via speciel tilslutningsboks.

● Nummer på apparatets bund: „60651“ (!)

Apparat fra Märklin H0-startsæt:

● Egnet til Märklin H0.

● Maks udgangsstrøm: 1,2 A (med transformer 60052).

● Kun tilslutning via speciel tilslutningsboks.

● Nummer på apparatets bund: “60652”.

Udgangsstrømmen er tilstrækkelig til 2 – 3 kørende lokomotiver.
Ved vogne med indvendig belysning, tændte røggeneratorer,
tændte lydmoduler m.m. kan dette antal blive reduceret.
Central Station er det egnede driftssystem til anlæg med flere
strømforbrugere. Mobile Station kan anvendes som køreudstyr
på sådan et anlæg.

Tilslutning af Mobile Station

1. Kontrollér, om netstikket er taget ud af stikontakten.

2. Kontrollér, om transforma­toren hhv. lysnetdelen er
egnet til det valgte lysnet
(indgangsspænding og
frekvens). Dataene findes
på typeskiltet på transfor­matoren/lysnetdelen.

3. Tilslut Mobile Station. Den første Mobile Station skal tilsluttes
til den venstre 10-polede bøsning på tilslutningsboksen.

4. Tilslut transformatoren eller lysnetdelen til tilslutningsboksen.

(=> Tillæg A)

Ibrugtagning

Tænd Mobile Station efter at lysnetstikket til lysnetdelen/trans­formatoren er indsat i stikkontakten:

1. Kort indkoblingsfase („MÄRKLIN“ vises på displayet).

2. Mobile Station skifter direkte til driftsmodus.

(=> Tillæg B)

På Mobile Station bliver de lokomotiver, der skal styres, valgt fra
en lokomotivliste. Da Mobile Station leveres fra fabrikken med en
tom lokomotivliste, springer displayet direkte til indlæsning af
lokomotiver i lokomotivlisten. („NEW LOC“). Mobile Station fra
startsættet er fra fabrikken forsynet med lokomotivangivelser.

Indlæsning af lokomotiver i lokomotivlisten

Mulighed A: mfx-lokomotiver registreres automatisk.
Mulighed B: Lokomotiverne overføres fra databasen.
Mulighed C: Lokomotiverne indstilles via adressen.

Mulighed A:
Lokomotiver med indbygget mfx-decoder stilles på sporet, inden

anlægget tændes. Når anlægget tændes, overfører mfx-loko­motivet sine data til Mobile Station. Så snart Mobile Station er
driftsklar, kan dette lokomotiv vælges i lokomotivlisten.

(=> Tillæg C)
Henvisning: Når lokomotivlisten indeholder 10 lokomotivan-

givelser, kan der ikke indlæses flere lokomotiver i listen. Slet i
dette tilfælde én af angivelserne (=> S.36), og registrer derefter
mfx-lokomotivet på ny.

Mulighed B:

1. Tryk på menu/ESC-tasten.

2. Drej på drejekontakten, indtil „NEW LOC“ fremkommer.

3. Tryk på drejekontakten.

4. Drej på drejekontakten, indtil „DATABASE“ fremkommer.

5. Tryk på drejekontakten.

6. Drej på drejekontakten, indtil lokomotivets artikelnummer vises.

7. Tryk på Lok/OK-tasten. Displayet skifter derefter automatisk
tilbage til betjeningstilstanden.

(=> Tillæg D)
Mulighed C:

1. Tryk på menu/ESC-tasten.

2. Drej på drejekontakten, indtil „NEW LOC“ fremkommer.

3. Tryk på drejekontakten.

4. Drej på drejekontakten, indtil „ADDRESS“ fremkommer.

5. Tryk på drejekontakten.

6. Drej på drejekontakten, indtil lokomotivets adresse vises.

7. Tryk på drejekontakten.

8. Drej på drejekontakten, indtil det ønskede symbol fremkommer.

34

9. Tryk på Lok/OK-tasten. Displayet skifter derefter automatisk
tilbage til betjeningstilstanden.

(=> Tillæg E)
Tip: Ved alle indlæsninger i lokomotivlisten kan adressen eller

navnet ændres i displayet (S. 35/36). Angivelserne i databasen
kan således også ændres til andre anvendelser.

Styring af lokomotiv

Drejekontakt mod højre – Lokomotivet kører hurtigere.
Drejekontakt mod venstre – Lokomotivet kører langsommere.

Hastighedsbjælken på hastighedsdisplayet ændres med
den nye sæt-hastighed.

Tryk på drejekontakten – Køreretningen skifter.

Samtidig skifter køreretningsdisplayet og retningen

af bjælken på hastighedsdisplayet.
Betjen funktionstasten – Den tilhørende funktion skiftes.
Bemærk:

● Ved lokomotiver fra databasen bliver funktionerne vist som

grafik på displayet (hvis de findes i modellen). Kun denne
funktion kan skiftes.

● Belysningen tændes og slukkes mest via den separate

belysningstast.

● Lokomotiver, der blev indstillet via adressen i lokomotivlisten,

har ingen visning af funktionerne. I dette tilfælde er belysnings­tasten tildelt funktionen „function“ og de 4 funktionstaster til
venstre ved siden af displayet har funktionerne f1, f2, f3 og f4
(oppefra og ned).

Udskiftning af lokomotiv

1. Tryk på Lok/OK-tasten.

2. Drej på drejekontakten, indtil det ønskede lokomotiv

fremkommer.

3. Tryk på LOK/OK-tasten.
(=> Tillæg F)

Derefter kan det nyvalgte lokomotiv styres. Det tidligere styrede
lokomotiv kører videre med den sidst modtagne kørselinformation!

Nødstop

Tryk på Stop-tasten: Strømmen til anlægget kobles fra.
Alle køretøjer standser. Displayet viser teksten „STOP“.

Ved endnu et tryk på Stop-tasten bliver strømforsyningen til
anlægget koblet ind igen.

Henvisning: Ved en kortslutning eller ved overbelastning skifter
systemet automatisk til stop-tilstanden. Fjern i dette tilfælde
årsagen og forsøg derefter at genoptage driften ved at trykke
på Stop-tasten. Hvis systemet kobler fra igen, er årsagen endnu
ikke fjernet!

Ændring af lokomotivdata

Forudsætning:
Lokomotivet er angivet i lokomotivlisten.

Ved lokomotiver med adresseindstilling via Mobile Station:
Kun dette lokomotiv må befinde sig på det sporområde, som
forsynes fra Mobile Station.

På lokomotiver med mfx-Decoder er det ikke nødvendigt
at foretage adresseændring. Derfor bortfalder denne
indstillingsmulighed på disse produkter.

Ændring af adresse

1. Stands lokomotivet.

2. Tryk på menu/ESC-tasten.

3. Drej på drejekontakten, indtil „EDIT LOC“ fremkommer.

4. Tryk på drejekontakten.

5. Drej på drejekontakten, indtil „ADDRESS“ fremkommer.

6. Tryk på drejekontakten.

7. Drej på drejekontakten, indtil lokomotivets nye indstillings­adresse vises.

8. Tryk på drejekontakten.

Ved lokomotiver med indkodningskontakt skal den nye indstil­lingsadresse indstilles på dekoderen.

(=> Tillæg G)
Kun for lokomotiver, hvis adresse kan indstilles via Mobile Station:

9. Displayet viser spørgsmålet „PROG LOC?“. Tryk på
Menu/ESC-tasten: Adressen bliver kun ændret i lokomotiv­angivelsen.
Tryk på drejekontakten: Lokomotivadressen bliver ændret
via dataoverførsel.

(=> Tillæg H)
Henvisning: Punkt 9 fungerer kun, når lokomotivet er forberedt

til dette, når lokomotivet bliver forsynet fra Mobile Station, loko­motivet har fejlfri kontakt med sporet og der ikke står andre
lokomotiver på det forsynede sporområde.

35

Ændring af betegnelsen i displayet

Forudsætning: De lokomotivdata, der skal ændres, vises i displayet.

1. Tryk på menu/ESC-tasten.

2. Drej på drejekontakten, indtil „EDIT LOC“ fremkommer.

3. Tryk på drejekontakten.

4. Drej på drejekontakten, indtil „NAME“ fremkommer.

5. Tryk på drejekontakten.

6. Drej på drejkontakten og skift derved det første bogstav.

7. Tryk på drejekontakten. Derefter kan det 2. bogstav ændres
ved at dreje på drejekontakten.

8. Gå videre med følgende kommandoer:
Tryk på drejekontakten: Skifte et tegn frem.
Tryk på Menu/ESC-tasten: Skifte et tegn tilbage.
Tryk på Lok/OK-tasten: Overtage den nye betegnelse.

(=> Tillæg I)
Maksimalt anbefalet længde af betegnelsen: 10 bogstaver.
Tip: Bogstaver kan slettes ved at overskrive dem med et andet

tegn. MELLEMRUMS-tegn („❚“ ) ved enden af indtastningen
bliver fjernet ved overtagelse af indtastningen.

Slet lokomotivet fra lokomotivlisten

Forudsætning: Køretrin = 0 (lokomotiv står stille)

1. Tryk på Lok/OK-tasten.

2. Drej på drejekontakten, indtil det lokomotiv der skal fjernes, vises.

3. Tryk på Lok/OK-tasten.

4. Tryk på menu/ESC-tasten.

5. Drej på drejekontakten, indtil „DELETE LOC“ fremkommer.

6. Tryk på drejekontakten. Displayet viser sikkerhedsspørgsmålet
„DELETE LOC?“

7. Kvitter ved at trykke på Lok/OK-tasten.

(=> Tillæg J)

VALGFRIE FUNKTIONER

I dette område kan sprogversionen indstilles og den komplette
Mobile Station tilbagestilles til den oprindelige tilstand. Under­menuen “INFO” er kun beregnet til brug ved reparation og ikke
til slutbrugeren.

Sprogversion

Indstillelige sprog: Tysk, engelsk, fransk, hollandsk.

1. Tryk på menu/ESC-tasten.

2. Drej på drejekontakten, indtil „SETUP“ fremkommer.

3. Tryk på drejekontakten.

4. Drej på drejekontakten, indtil „LANGUAGE“ fremkommer.

5. Tryk på drejekontakten.

6. Drej på drejekontakten, indtil det ønskede sprog vises.

7. Tryk på Lok/OK-tasten.
(=> Tillæg K)

PRESET

Vigtigt: Alle lokomotivdata i listen (inklusive ændringer / adresse,
navn) mistes ved en “PRESET” (tilbagestilling)! Ved en
Mobile Station fra et startsæt bliver fabriksindstillingerne for
lokomotivet(erne) fra startsættet skrevet igen i lokomotivlisten,
når der foretages PRESET (tilbagestilling).

1. Tryk på menu/ESC-tasten.

2. Drej på drejekontakten, indtil „SETUP“ fremkommer.

3. Tryk på drejekontakten.

4. Drej på drejekontakten, indtil „PRESET“ fremkommer.

5. Tryk på drejekontakten.

6. Displayet viser sikkerhedsspørgsmålet „PRESET?“
Tryk på Lok/OK-tasten: Reset udføres. Ved at trykke flere
gange på Menu/ESC-tasten skifter du uden PRESET tilbage
til hovedbetjeningsniveauet.

Vigtigt: Hvis der ved tilslutning af forsyningsspændingen
til Mobile Station trykkes længere end 1 sekund på STOP­tasten og køreregulatoren samtidig, gennemføres der en
PRESET uden sikkerhedsforespørgsel!

Indstilling af yderligere lokomotivparametre

Denne indstilling fungerer kun ved mfx-lokomotiver eller loko­motiver med en dekoder, der kan indstilles ved hjælp af data.
Dekoderen har desuden delvis kun enkelte af følgende indstil­lingsmuligheder.

Mulige indstillingsmuligheder:
VMAX – Maksimalhastighed
ACC – Opstartacceleration
DEC – Bremseforsinkelse
VOL – Lydstyrke
PRESET – Tilbagestilling af lokomotivdekoderen

til fabriksindstillingerne

36

Vigtigt: „PRESET“ af lokomotivdekoderen (undermenu EDIT LOC)
må ikke forveksles med „PRESET“ af Mobile Station (undermenu
SETUP).

1. Tryk på menu/ESC-tasten.

2. Drej på drejekontakten, indtil „EDIT LOC“ fremkommer.

3. Tryk på drejekontakten.

4. Drej drejekontakten, indtil „VMAX“, „ACC“, „DEC“, „VOL“ eller
„PRESET“ (alt efter ønsket ændring) fremkommer.

5. Tryk på drejekontakten.

6. Displayet viser menubegrebet og derunder en indstillingsbjæl­ke. Ved at dreje på drejekontakten ændres indstillingsbjælken.
Mindre bjælke: lavere maksimalhastighed, kortere forsinkelse
m.m., længere bjælke betyder i hvert tilfælde det modsatte.

7. Tryk på drejekontakten for at overtage den nye indstilling.
I det følgende tidsafsnit (display viser “PROG”) må strømfor­syningen under ingen omstændigheder afbrydes.

(=> Tillæg M)
Forskel ved undermenu PRESET fra trin 6.

6. Displayet viser sikkerhedsspørgsmålet „PRESET?“
Tryk på drejekontakten: PRESET udføres. I det følgende
tidsafsnit (display viser “PROG”) må strømforsyningen under
ingen omstændigheder afbrydes.

Anvendelse af en Mobile Station nr. 2

Tilslutning er kun mulig med adapterkabel (Nr. 610 479).
Tilslutningsbøsningen til Mobile Station nr. 2 er den midterste
bøsning på tilslutningsboksen.

Henvisning:
Hovedapparatets tekniske betegnelse (venstre bøsning): Master
Betegnelse for betjeningsenhed nr. 2: Slave
Tilslutning: => Tillæg N

Efter indkobling:

● Apparat nr. 2 modtager informationer fra hovedapparatet

(lokomotivliste). Apparat nr. 2’s egen lokomotivliste er ikke
tilgængelig.

● To-apparat-driften vises på displayet med et symbol.

● Et lokomotiv, der aktuelt styres med et andet køreudstyr,

er ikke tilgængeligt.

● Driften er ikke mulig uden en Master-enhed.

● Anvend altid den Mobile Station med den største udgangs-

strøm (1,9 A i stedet for 1,2 A) som Master-enhed.

● Anvend aldrig flere tilslutningsspor 24088 eller tilslut-

ningsbokse 60115.

Forsigtig: Det spor, som Mobile Station er forbundet til,
må aldrig være tilsluttet nogen fremmed spænding. Derfor
er det ikke tilladt at montere et overgangssted til et andet
drivsystem (vekselstrøm, Märklin Digital m.m.).

(=> Tillæg O)

Forsigtig: Transformatoren til Mobile Station må ikke
samtidigt bruges til forsyning af det forskellige tilbehør.
Dertil skal der ubetinget bruges en separat transformator.

Fejldisplay

37

Display Beskrivelse Afhjælpning
ADDR.USED – Skift adresse.

– Slet lokomotivet

fra lokomotiv­listen.

LIST FULL – Slet lokomo-

tivet(erne) fra
lokomotivlisten.

LOC USED – Tilbage til bet-

jeningstilstanden
standsning af
lokomotivet.

Lokomotivadresse iden­tisk med en anden angi­velse i lokomotivlisten.
I dette tilfælde er loko­motivet ganske vist i
lokomotivlisten, men er
ikke tilgængeligt.

Lokomotivlisten inde­holder det maksimale
antal angivelser.

Den ønskede funktion
(f.eks. sletning af lokomo­tivet fra lokomotivlisten)
kan ikke udføres, da
lokomotivet stadig har
en kørekommando > 0.

Technische Hinweise für Mobile Station

Setzen Sie die Mobile Station keiner Feuchtigkeit aus.

Dieses Märklin-Produkt ist nicht wasserdicht. Bei hoher Luft­feuchtigkeit oder wenn Wasser in das Gehäuse eindringt, kann
es zu Fehlfunktionen kommen. Die Korrosion der internen
Mechanik und Elektronik kann zu irreparablen Schäden führen.

Setzen Sie die Mobile Station keinen Erschütterungen aus.

Wenn dieses Gerät Schlägen oder starken Vibrationen ausge­setzt ist, kann es zu dauerhaften Fehlfunktionen kommen.

Setzen Sie die Mobile Station keinen starken Temperatur­schwankungen aus.

Durch plötzliche Temperaturänderungen kann Feuchtigkeit im
Inneren des Gehäuses kondensieren. Um eine Kondenswasser­bildung zu vermeiden, sollten Sie die Mobile Station geschützt
aufbewahren und transportieren, bevor Sie an einen Ort mit
deutlich höherer oder niedriger Temperatur wechseln.

Behandeln Sie die beweglichen Teile mit Vorsicht.

Wenden Sie beim Bedienen der Tasten und des Drehreglers der
Mobile Station keine Gewalt an.

Aufbewahrung

Bewahren Sie die Mobile Station nicht an Orten auf, an denen
folgende ungünstige Bedingungen vorherrschen:

● Hohe Luftfeuchtigkeit oder schlechte Belüftung.

● Temperaturen über 50°C (solche Temperaturen können

z.B. in der Nähe von Heizkörpern, oder bei direkter Sonnen­bestrahlung entstehen) oder unter –10°C.

● Luftfeuchtigkeit über 60%.

Vermeiden Sie jeden Kontakt mit den Flüssigkristallen.

Bei einer Beschädigung des Displays (z.B. durch Bruch) besteht
die Gefahr, dass Sie sich an den Glasscherben verletzen oder
die Flüssigkristalle austreten. Achten Sie darauf, dass Haut,
Augen und Mund nicht mit den Flüssigkristallen in Berührung
kommen.

Reinigung

Entfernen Sie Fusseln und Staub mit einem weichen trockenen,
oder leicht angefeuchteten Tuch. Verwenden Sie niemals

Alkohol, Verdünner oder andere scharfe Reinigungsmittel.

Technical Information for the Mobile Station

Do not expose the Mobile Station to moisture.

This Märklin product is not waterproof. It can malfunction in
the presence of high levels of humidity or if water gets into the
housing. The corrosion of the internal moving parts and of the
electronic circuit can lead to irreparable damages.

Do not expose the Mobile Station to vibration.

If this unit is exposed to blows or strong vibration, it can lead
to ongoing malfunctions.

Do not expose the Mobile Station to extremes
of temperature.

Moisture can condense inside the housing due to sudden
changes in temperature. In order to avoid a buildup of water
from condensation, you should maintain and transport the
Mobile Station so that it is protected, before you change to
a location with a clearly higher or lower temperature.

Handle the moving parts with caution.

Do not use force when operating the buttons and the speed
control knob on the Mobile Station.

Safekeeping

Do not keep the Mobile Station in locations, where the following
unfavorable conditions are prevalent:

● High levels of humidity or bad ventilation.

● Temperatures over 50° Centigrade / 122° Fahrenheit

(such temperatures can occur near heaters or in direct sunlight)
or under –10° Centigrade / 14° Fahrenheit.

● Humidity over 60%.

Avoid any contact with crystalline liquids.

In the event that the display is damaged (example: breakage)
there is the damage that you can become injured from glass
slivers or that the crystalline liquids from the display will come
out. Be very careful that your skin, eyes, and mouth do not
come into contact with the crystalline liquids.

Cleaning

Remove lint and dust with a soft, dry, or light moistened cloth.

Never use alcohol, thinner, or other strong cleansers.

38

Remarques techniques concernant
la Mobile Station

N’exposez pas la Mobile Station à l’humidité.

Ce produit Märklin n’est pas étanche. En cas de forte humidité
ou si l’eau envahit la maison, des dysfonctionnements peuvent
survenir. La corrosion de la mécanique et de l’électronique
internes peut entraîner des dommages irréparables.

Ne soumettez pas la Mobile Station à des secousses.

Si cet appareil est soumis à des chocs ou de fortes vibrations,
des dysfonctionnements permanents peuvent survenir.

N’exposez pas la Mobile Station à de fortes fluctuations
de température.

En cas de variations soudaines de température, de l’humidité
peut se condenser à l’intérieur de l’appareil. Afin d’éviter la for­mation d’eau condensée dans l’appareil, il est nécessaire de
veiller à la protection de celui-ci, notamment lors de son trans­port d’un endroit à un autre où règne une température nettement
plus haute ou plus basse.

Manipulez les éléments mobiles avec prudence.

Lors du maniement des touches et du régulateur rotatif de la
Mobile Station, n’employez jamais la force.

Conservation

Ne conservez pas la Mobile Station dans des endroits où règnent
les conditions défavorables suivantes:

● Forte humidité de l’air ou mauvaise ventilation.

● Températures supérieures à 50°C (de telles températures

peuvent survenir notamment à proximité d’un radiateur ou
lors d’une exposition directe aux rayons du soleil) ou inféri­eures à –10°C.

● Humidité de l’air supérieure à 60 %.

Evitez tout contact avec des cristaux liquides.

Lors d’une détérioration de l’écran (par exemple suite à un bris),
il existe un danger de blessure due aux éclats de verre ou à un
épanchement de cristaux liquides. Veillez à ce que la peau, les
yeux et la bouche n’entrent pas en contact avec les cristaux
liquides.

Entretien

Enlevez les peluches et la poussière à l’aide d’un chiffon doux
et sec ou légèrement humide. N’utilisez jamais d’alcool,

de diluant ou autre produit de nettoyage agressif.

Technische opmerkingen voor het
Mobile Station

Bescherm het Mobile Station tegen vocht.

Dit Märklin product is niet waterdicht. Bij een hoge luchtvochtig­heid of als er water in de behuizing komt, kan dit leiden tot
storingen in de werking van het apparaat. Het oxideren van
de interne mechanica en de elektronica kan tot onherstelbare
schade leiden.

Bescherm het Mobile Station tegen schokken.

Als het apparaat valt of aan sterke vibraties bloot gesteld wordt,
kan dat tot voortdurende storing in de werking van het apparaat
leiden.

Bescherm het Mobile Station tegen sterke temperatuur­wisselingen.

Door plotselinge temperatuurwisselingen kan er vocht binnen in
de behuizing van het apparaat condenseren. Om het ontstaan
van condenswater te voorkomen dient u het Mobile Station
beschermd te bewaren en te transporteren voordat u het van
een plaats met een beduidend hogere of lagere temperatuur
verplaatst.

Behandel de bewegende delen met voorzichtigheid.

Gebruik bij het bedienen van de toetsen en de draairegelaar
van het Mobile Station geen geweld.

Bewaren

Bewaar het Mobile Station niet op plaatsen waar de volgende
ongunstige omstandigheden heersen:

● Hoge luchtvochtigheid of onvoldoende ventilatie.

● Temperaturen boven 50°C (dergelijke temperaturen kunnen

in de buurt van verwarmingselementen, of bij directe zonne­straling ontstaan) of onder –10°C.

● Luchtvochtigheid boven 60%.

Vermijd elk contact met de vloeibare kristallen.

Bij een beschadiging van het display (bijv. door breuk) bestaat
het gevaar dat u zich aan de glasscherven verwondt of dat de
vloeibare kristallen vrijkomen. Let er op dat huid, ogen en mond
niet met de vloeibare kristallen in aanraking komen.

Reiniging

Verwijder stof e.d. met een zachte droge doek of een licht voch­tige doek. Gebruik nooit geen alcohol, verdunner of andere

scherpe reinigingsmiddelen.

39

Indicaciones técnicas para la Mobile Station

No exponga la Mobile Station a la humedad.

Este producto Märklin no es impermeable. En caso de elevada
humedad del ambiente o si llegara a entrar agua en la carcasa,
puede producir fallos de función. La corrosión de la mecánica
interior y de la electrónica puede crear daños irreparables.

La Mobile Station no debe recibir golpes.

Si el aparato recibiese golpes o vibraciones fuertes pueden
surgir fallos duraderos en sus funciones.

No exponer la Mobile Station a cambios fuertes de
temperatura.

En el interior de la carcasa se puede condensar humedad creada
por fuertes cambios de temperatura. Para evitar que se forme
condensación, debe guardar y transportar la Mobile Station de
manera protegida, antes de cambiar a un lugar con mayor o
menor temperatura.

Trate las piezas móviles con cuidado.

No haga fuerza al pulsar las teclas y el botón de mando de
la Mobile Station

Guardar

No guarde la Mobile Station en lugares en que existan las
siguientes condiciones adversas:

● Humedad elevada o mala ventilación.

● Temperaturas superiores a 50º C (cerca de radiadores o

luz solar) o a menos de – 10º C.

● Humedad superior al 60%.

Evite cualquier contacto con el cristal líquido.

En caso de dañarse el display (p.e. rotura) existe el peligro de
herirse con los cristales rotos o que salga el cristal líquido.
Tenga mucho cuidado que el cristal líquido no llegue a tocar
la piel, los ojos o la boca.

Limpieza

Quite el polvo y las pelusas con cuidado con un paño suave
y seco o ligeramente humedecido. No use nunca alcohol,

diluyentes o productos de limpieza agresivos.

Avvertenze tecniche per Mobile Station

Non esponete la Mobile Station ad alcuna umidità.

Questo prodotto Märklin non è a tenuta d’acqua. In presenza di
un’elevata umidità dell’aria, oppure qualora dell’acqua penetri
dentro l’involucro, si può pervenire a un funzionamento difettoso.
La corrosione dei meccanismi e dei circuiti elettronici interni può
condurre a danni irreparabili.

Non esponete la Mobile Station ad alcuna vibrazione.

Qualora questo apparecchio venga sottoposto a colpi o forti
vibrazioni, si può pervenire a un permanente funzionamento
difettoso.

Non esponete la Mobile Station ad alcuna forte fluttuazione
di temperatura.

A causa di improvvise variazioni di temperatura, dell’umidità può
condensarsi all’interno dell’involucro. Per impedire un accumulo
di acqua di condensazione, Voi dovete mantenere e trasportare
la Mobile Station protetta, prima di spostarla in un dato luogo
con una temperatura notevolmente più elevata o più bassa.

Maneggiate con cautela le parti mobili.

Durante l’impiego dei tasti e del regolatore rotativo della
Mobile Station non esercitate alcuno sforzo.

Mantenimento

Non tenete la Mobile Station in luoghi nei quali predominano
le seguenti condizioni sfavorevoli:

● Elevata umidità dell’aria oppure cattiva ventilazione.

● Temperature oltre i 50°C (tali temperature possono verificarsi

ad es. in prossimità di elementi riscaldanti, oppure in caso
di irraggiamento solare diretto), oppure sotto i –10°C.

● Umidità dell’aria oltre il 60%.

Evitate qualsiasi contatto con i cristalli liquidi.

In caso di un danneggiamento del visore (ad es. a causa di
rottura), sussiste il pericolo che Voi Vi feriate con i frammenti di
vetro oppure che i cristalli liquidi fuoriescano. Prestate attenzione
a questo, ossia che la pelle, gli occhi e la bocca non vengano
a contatto con tali cristalli liquidi.

Pulizia

Eliminate macchie e polvere con un panno soffice asciutto,
oppure leggermente inumidito. Non utilizzate in nessun caso

alcool, diluenti od altri forti reagenti per la pulizia.

40

Tekniska anvisningar till Mobile Station

Utsätt aldrig Mobile Station för fukt.

Denna Märklinprodukt är inte vattentät. Vid hög luftfuktighet eller
om vatten kommer innanför kåpan, kan detta leda till funktionsfel.
Korrosion av intern mekanik och elektronik kan leda till irreparabla
skador.

Utsätt inte Mobile Station för skakningar.

Om denna enhet utsätts för slag eller starka vibrationer, kan detta
leda till permanenta funktionsfel.

Utsätt inte Mobile Station för starka temperatursvängningar.

Vid plötsliga temperatursvängningar kan fuktighet i kåpans inre
kondensera. För att undvika bildning av kondensvatten bör
Mobile Station transporteras och förvaras på skyddat sätt, innan
man kommer till en plats med avsevärd högre eller lägre tempe­ratur.

Behandla de rörliga delarna varsamt.

Använd inte våld när du använder Mobile Stations tangenter
och vridreglage.

Förvaring

Förvara Mobile Station inte på platser med följande ogynnsamma
förhållanden:

● Hög luftfuktighet eller dålig luftning.

● Temperatur över 50°C (denna temperatur kan uppstå

t ex i närheten av värmeelement eller i direkt solljus) eller
under –10°C.

● Luftfuktighet över 60%.

Undvik varje kontakt med de flytande kristallerna.

Om displayen skadas (t ex genom spricka) kan du skadas
genom glasskärvor eller läckande flytande kristaller. Var noga
med att hud, ögon och mun aldrig kommer i kontakt med de
flytande kristallerna.

Rengöring

Ta bort damm och ludd med en mjuk torr, eller lätt fuktad trasa.

Använd aldrig alkohol, tinner eller andra skarpa rengö­ringsmedel.

Tekniske henvisninger til Mobile Station

Mobile Station må ikke udsættes for fugtighed.

Dette Märklin-produkt er ikke vandtæt. Ved høj luftfugtighed
eller hvis der kommer vand ind i stationens hus kan der opstå
fejlfunktioner. Korrosion i den indvendige mekanik og elektronik
kan medføre uoprettelige skader.

Mobile Station må ikke udsættes for rystelser.

Hvis dette apparat udsættes for slag eller kraftige vibrationer,
kan der opstå varige fejlfunktioner.

Mobile Station må ikke udsættes for kraftige temperatur­variationer.

Ved pludselige temperaturændringer kan fugtighed danne
kondens indvendig i stationens hus. For at undgå dannelse af
kondensvand skal Mobile Station opbevares og transporteres
i beskyttet tilstand, inden den flyttes til et sted med væsentlig
højere eller lavere temperatur.

De bevægelige dele skal behandles med forsigtighed.

Brug ikke vold ved betjening af tasterne og drejekontakten
på Mobile Station.

Opbevaring

Undgå at opbevare Mobile Station på steder, hvor der hersker
følgende ugunstige betingelser:

● Høj luftfugtighed eller ringe ventilation.

● Temperaturer over 50°C (sådanne temperaturer kan f.eks.

opstå i nærheden af varmeapparater eller ved direkte sollys)
eller under –10°C.

● Luftfugtighed over 60%.

Undgå enhver kontakt med flydende krystaller.

Ved en beskadigelse af displayet (hvis det f.eks. går i stykker) er
der fare for, at man skærer sig på glasskårene eller at de flydende
krystaller løber ud. Pas på at hud, øjne og mund ikke kommer
i kontakt med de flydende krystaller.

Rengøring

Fjern fnug og støv med en blød klud, der er tør eller let fugtet.

Anvend aldrig alkohol, fortynder eller andre kraftige
rengøringsmidler.

41

42

Anhang · Appendix · Annexe · Aanhangsel · Véase anexo · Appendice · Bilaga · Tillæg

A

➂

➃

➃

43

Anhang · Appendix · Annexe · Aanhangsel · Véase anexo · Appendice · Bilaga · Tillæg

A

braun

brown

brun

bruin

marrón

marrone

brun
brun

braun

brown

brun

bruin

marrón

marrone

brun
brun

rot
red
rouge
rood
roje
rosso
röd
rod

rot
red
rouge
rood
roje
rosso
röd
rod

44

C

Anhang · Appendix · Annexe · Aanhangsel · Véase anexo · Appendice · Bilaga · Tillæg

B

45

➀➁➂

➃

➄➅

➆

Anhang · Appendix · Annexe · Aanhangsel · Véase anexo · Appendice · Bilaga · Tillæg

D

46

➁➂

➄➃

➀

➅

➆ ➇ ➈

Anhang · Appendix · Annexe · Aanhangsel · Véase anexo · Appendice · Bilaga · Tillæg

E

47

➀

➁

➂

Anhang · Appendix · Annexe · Aanhangsel · Véase anexo · Appendice · Bilaga · Tillæg

F

48

➁ ➂➃

➄ ➅➆

➇

Anhang · Appendix · Annexe · Aanhangsel · Véase anexo · Appendice · Bilaga · Tillæg

G

49

02 –234
06 1–34
08 ––34
18 12–4
20 –2–4
24 1––4
26 –––4
54 123–
56 –23–
60 1–3–
62 ––3–
72 12––
74 –2––
78 1–––
80 1234

Digital Digital Digital

28 – 2 3 – 5 – – 8
29 – – 3 – 5 – – 8
30 1 – – 4 5 – – 8
31 – 2 – 4 5 – – 8
32 – – – 4 5 – – 8
33 1 – – – 5 – – 8
34 – 2 – – 5 – – 8
35 – – – – 5 – – 8
36 1 – 3 – – 6 – 8
37 – 2 3 – – 6 – 8
38 – – 3 – – 6 – 8
39 1 – – 4 – 6 – 8
40 – 2 – 4 – 6 – 8
41 – – – 4 – 6 – 8
42 1 – – – – 6 – 8
43 – 2 – – – 6 – 8
44 – – – – – 6 – 8
45 1 – 3 – – – – 8
46 – 2 3 – – – – 8
47 – – 3 – – – – 8
48 1 – – 4 – – – 8
49 – 2 – 4 – – – 8
50 – – – 4 – – – 8
51 1 – – – – – – 8
52 – 2 – – – – – 8
53 – – – – – – – 8
54 1 – 3 – 5 – – –

01 – 2 3 – 5 – 7 –
02 – – 3 – 5 – 7 –
03 1 – – 4 5 – 7 –
04 – 2 – 4 5 – 7 –
05 – – – 4 5 – 7 –
06 1 – – – 5 – 7 –
07 – 2 – – 5 – 7 –
08 – – – – 5 – 7 –
09 1 – 3 – – 6 7 –
10 – 2 3 – – 6 7 –
11 – – 3 – – 6 7 –
12 1 – – 4 – 6 7 –
13 – 2 – 4 – 6 7 –
14 – – – 4 – 6 7 –
15 1 – – – – 6 7 –
16 – 2 – – – 6 7 –
17 – – – – – 6 7 –
18 1 – 3 – – – 7 –
19 – 2 3 – – – 7 –
20 – – 3 – – – 7 –
21 1 – – 4 – – 7 –
22 – 2 – 4 – – 7 –
23 – – – 4 – – 7 –
24 1 – – – – – 7 –
25 – 2 – – – – 7 –
26 – – – – – – 7 –
27 1 – 3 – 5 – – 8

55 – 2 3 – 5 – – –
56 – – 3 – 5 – – –
57 1 – – 4 5 – – –
58 – 2 – 4 5 – – –
59 – – – 4 5 – – –
60 1 – – – 5 – – –
61 – 2 – – 5 – – –
62 – – – – 5 – – –
63 1 – 3 – – 6 – –
64 – 2 3 – – 6 – –
65 – – 3 – – 6 – –
66 1 – – 4 – 6 – –
67 – 2 – 4 – 6 – –
68 – – – 4 – 6 – –
69 1 – – – – 6 – –
70 – 2 – – – 6 – –
71 – – – – – 6 – –
72 1 – 3 – – – – –
73 – 2 3 – – – – –
74 – – 3 – – – – –
75 1 – – 4 – – – –
76 – 2 – 4 – – – –
77 – – – 4 – – – –
78 1 – – – – – – –
79 – 2 – – – – – –
80 1 – 3 – 5 – 7 –

Anhang · Appendix · Annexe · Aanhangsel · Véase anexo · Appendice · Bilaga · Tillæg

G

50

Nur elektronisch codierbare Loks.
Only locomotives that can be coded electronically.
Uniquement locos réglables électroniquement.
Alleen elektronisch codeerbare locs.
Solo locomotoras codificables electrónicamente.
Solo per locomotive codificabili elettronicamente.
Endast elektroniskt kodningsbara lok.
Kun eller lokomotiver, der kan indkodes elektronisk.

➁➂➃

➄

➅➆

➇➈

Anhang · Appendix · Annexe · Aanhangsel · Véase anexo · Appendice · Bilaga · Tillæg

H

51

➀➁➂

➄ ➅➃

➆➇

Anhang · Appendix · Annexe · Aanhangsel · Véase anexo · Appendice · Bilaga · Tillæg

I

52

➀ ➁

➄

➂

➃ ➅

➆

Anhang · Appendix · Annexe · Aanhangsel · Véase anexo · Appendice · Bilaga · Tillæg

J

53

➀➁➂

➃

➄➅

➆

STOP

Anhang · Appendix · Annexe · Aanhangsel · Véase anexo · Appendice · Bilaga · Tillæg

K

ME

NU

STOP

54

➀ ➁ ➂

➃ ➄ ➅

Anhang · Appendix · Annexe · Aanhangsel · Véase anexo · Appendice · Bilaga · Tillæg

L

55

➀➁➂

➃

➄➅

➆

Anhang · Appendix · Annexe · Aanhangsel · Véase anexo · Appendice · Bilaga · Tillæg

M

56

Master Slave

Anhang · Appendix · Annexe · Aanhangsel · Véase anexo · Appendice · Bilaga · Tillæg

N

57

Anhang · Appendix · Annexe · Aanhangsel · Véase anexo · Appendice · Bilaga · Tillæg

O

58

Deutsch Englisch Français Nederlands

NEUE LOK NEW LOC NOUV. LOC NIEUWE LOC
LOKÄNDERN EDIT LOC MODIF LOC WYZIG LOC
LOKLÖSCHEN DELETE LOC SUPPR LOC LOC WISSEN
LOKLÖSCHEN? DELTE LOC? SUPPR LOC? LOC WISSEN?
OPTIONEN SETUP OPTIONS OPTIES
DATENBANK DATABASE BANQUE LOC DATABANK
ADRESSE ADDRESS ADRESSE ADRES
SPEICHERN SAVING ENREGISTR OPSLAAN
ADR.FEHLER ADDR.USED ERREUR ADR ADR.INGEBR
NAME NAME NOM NAAM
VMAX VMAX VMAX MAX.SNELH.
ACC ACC ACC OPTREKKEN
DEC DEC DEC AFREMMEN
RESET PRESET RESET BASIS INST
LOKAKTIV LOC USED LOC ACTIVE LOC INGEBR
LÖSCHEN? DELETE? SUPPR? WISSEN?
SPRACHE LANGUAGE LANGUE TAAL
INFO INFO INFO INFO
DEUTSCH ENGLISCH FRANCAIS NEDERLANDS
VOL VOL VOL VOL
PROG PROG PROG PROG
PROG LOK? PROG LOC? PROG LOC? PROG LOC?
ZENTRALE CENTRAL CENTRALE CENTRALE
KEIN MASTER NO MASTER DEVIENT ESCLAVE GEEN MASTER
SYMBOL? SYMBOL? TYPE DE LOCO? SYMBOOL?
KEINE LOK NO LOC PAS DE LOC GEEN LOC
LISTE VOLL LIST FULL LISTE PLEINE LIJST VOL

59

Español Italiano Svenska Dansk

NEW LOC NEW LOC NEW LOC NEW LOC
EDIT LOC EDIT LOC EDIT LOC EDIT LOC
DELETE LOC DELETE LOC DELETE LOC DELETE LOC
DELTE LOC? DELTE LOC? DELTE LOC? DELTE LOC?
SETUP SETUP SETUP SETUP
DATABASE DATABASE DATABASE DATABASE
ADDRESS ADDRESS ADDRESS ADDRESS
SAVING SAVING SAVING SAVING
ADDR.USED ADDR.USED ADDR.USED ADDR.USED
NAME NAME NAME NAME
VMAX VMAX VMAX VMAX
ACC ACC ACC ACC
DEC DEC DEC DEC
PRESET PRESET PRESET PRESET
LOC USED LOC USED LOC USED LOC USED
DELETE? DELETE? DELETE? DELETE?
LANGUAGE LANGUAGE LANGUAGE LANGUAGE
INFO INFO INFO INFO
ENGLISCH ENGLISCH ENGLISCH ENGLISCH
VOL VOL VOL VOL
PROG PROG PROG PROG
PROG LOC? PROG LOC? PROG LOC? PROG LOC?
CENTRAL CENTRAL CENTRAL CENTRAL
NO MASTER NO MASTER NO MASTER NO MASTER
SYMBOL? SYMBOL? SYMBOL? SYMBOL?
NO LOC NO LOC NO LOC NO LOC
LIST FULL LIST FULL LIST FULL LIST FULL

Gebr. Märklin & Cie. GmbH
Postfach 860
D-73008 Göppingen
www.maerklin.com

610478 07 04 heru
Änderungen vorbehalten
Copyright by
Gebr. Märklin & Cie. GmbH

This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including

interference that may cause undesired operation.
