Page 1

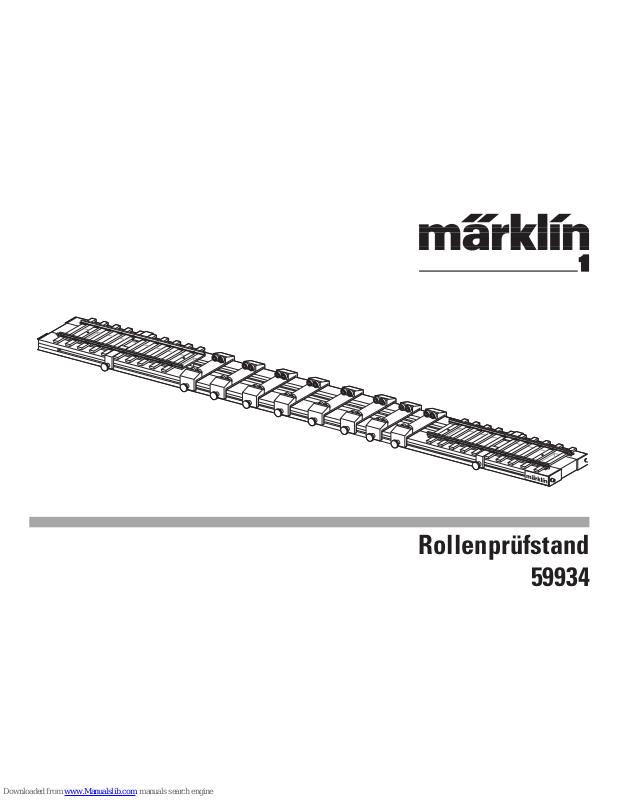

Rollenprüfstand

59934

Page 2

Page 3

Funktion

Rollenprüfstand zum Austesten oder Präsentieren der Fahrfunktionen von Märklin 1-Fahrzeugen.

•

Geeignet für die Versorgung mit Gleichstrom (max. 18 V), Wechselstrom (max. 16 V/24 V) oder einem Mehrzugsystem (z. B. Märklin Delta, Digital oder Systems).

• Serienmäßig mit 8 Rollenbockpaaren für je eine angetriebene Achse. Die Position dieser Bockpaare ist variabel. Die Anzahl der montiertenRollenbockpaare kann verändert werden.

• Zusätzlich 2 Gleisstücke zur Aufnahme von nicht an

getriebenen Achsen (Tender einer Dampﬂok, Vor- oder Nachlaufgestell etc.).

• Erweiterbar mit dem Rollenbockpaar 59932 für Modelle mit mehr als 8 angetriebenen Achsen.

• Länge des Rollenprüfstands: 920 mm.

• Hinweis: Prinzipbedingt besitzen die metallenen Gehäuseteile inkl. der Rollbockpaare das Potential der Fahrspannung. Schalten Sie daher immer zuerst die Versorgungsspannung (Fahrspannung auf „0“, Nothalt schalten bei Märklin Delta, Digital oder Systems) ab, bevor Sie diese Teile berühren.

Function

Static roller test stand to test or demonstrate the drive functions of Märklin 1 vehicles.

• Suitable for supply with DC current (max. 18 V), AC current (max. 16 V/24 V) or use with a multiple train system (e.g Märklin Delta, Digital or Systems).

• Comes as standard with 8 pairs of rollers for each powered axle. The positioning of these pairs of rollers can be varied. The number of installed pairs of rollers can be changed.

• In addition, there are 2 track sections to accommodate non-powered axles (the tender on a steam locomotive, front or rear bogie, etc.).

• Can be expanded using the additional pair of rollers 59932 for models with more than 8 powered axles.

• Length of the static roller test stand: 920 mm.

• Important: In principle, the metal housing parts including the pair of roller brackets have the electrical potential of the track voltage. You should therefore always turn the power supply off ﬁrst (track voltage at “0”, switch to the emergency stop position on Märklin Delta, Digital, or Märklin Systems) before you touch these parts.

Page 4

Fonctionnement

Banc d’essai à rouleaux pour tester ou présenter les fonctions de marche des véhicules Märklin 1.

• Convient à une alimentation en courant continu (de 18 V maxi), en courant alternatif (16 V/24 V maxi) ou à un système multitrains (par ex. Märklin Delta, Digital ou Systems).

• En série avec 8 paires de supports à rouleaux pour chaque essieu entraîné. La position de ces paires de supports est variable. Le nombre de paires de supports à rouleaux montés peut être modiﬁé.

• 2 rails supplémentaires permettant la mise en place d’essieux non entraînés (tender d’une locomotive à vapeur, châssis directeur ou châssis tracté etc.).

• Possibilité d’extension avec la paire de supportsà rou

leaux 59932 pour les modèles avec plus de 8 essieux entraînés.

• Longueur du banc d’essai à rouleaux: 920 mm.

• Remarque: En principe, les éléments de caisse métallique, y compris les paires de trucs porteurs, possèdent le potentiel du courant traction. Par conséquent, avant de toucher ces éléments, coupez toujours auparavant le courant d’alimentation (potentiomètre sur “0”, arrêt d’urgence avec Märklin Delta, Digital ou System).

Functie

Testbank voor het uittesten of demonstreren van rijfunc

ties van Märklin 1-voertuigen.

• Geschikt voor gelijkstroomvoeding (max. 18 V), wissel

stroom (max. 16 V/24 V) of meertreinen-systeem (b.v. Märklin Delta, Digital of Systems).

• Standaard met 8 rolbokparen voor telkens één aange

dreven as. De positie van deze bokparen is variabel. Het aantal gemonteerde rolbokparen kan gewijzigd worden.

• Extra tevens 2 railstukken voor opname van niet aangedreven assen (tender van een stoomloc, geleed rijdwerk etc.).

• Uitbreidbaar met rolbokpaar 59932 voor modellen met meer dan 8 aangedreven assen.

• Lengte van de testbank: 920 mm.

• Opmerking: vanwege het principe hebben de metalen delen, inclusief de rolblokparen, het potentiaal van de rijspanning. Schakel daarom altijd eerst de voedingsspanning uit (rijregelaar op “0”, stoptoets indrukken bij Märklin Delta, Digital of Systems) voordat u deze delen aanraakt.

Page 5

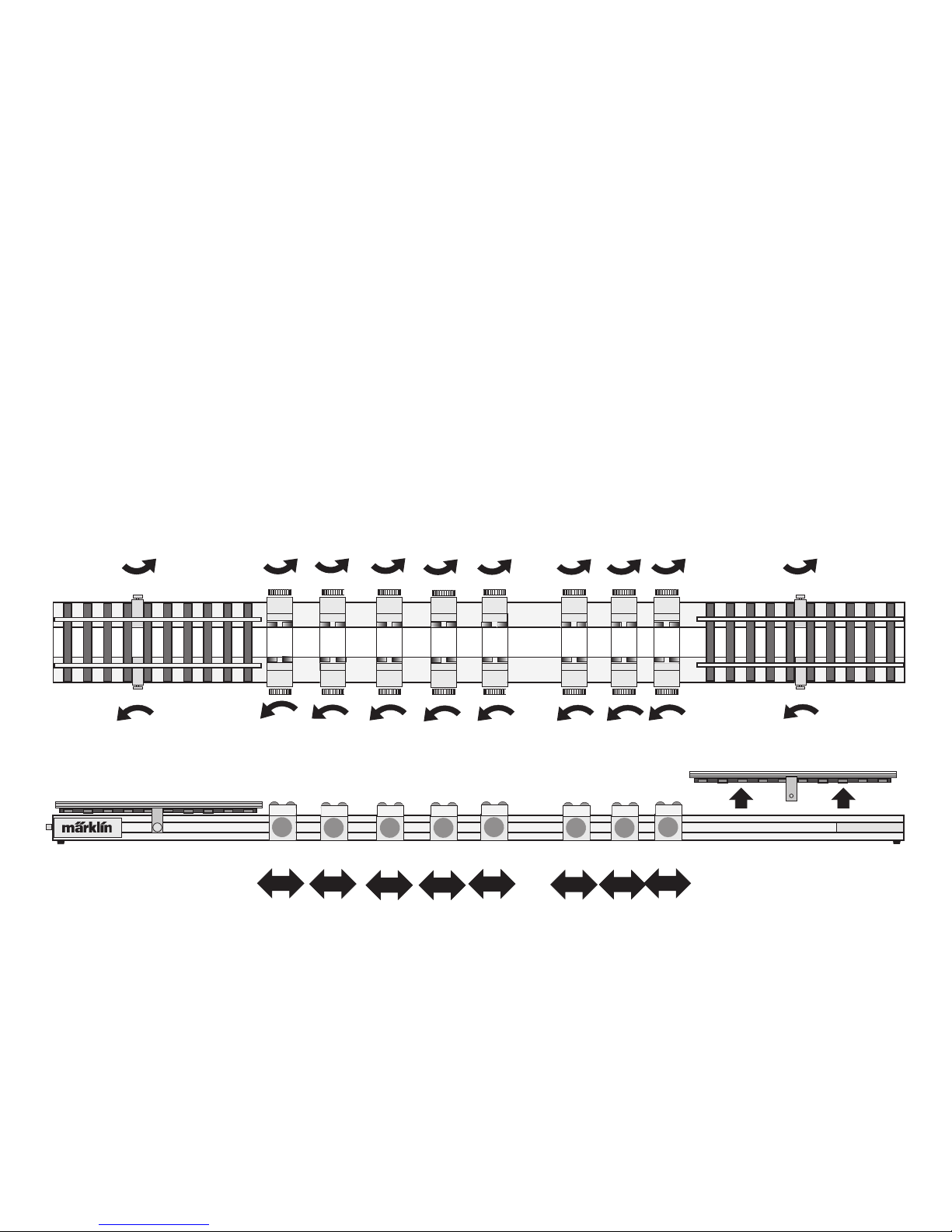

Rollenprüfstand einstellen

Die einzusetzenden Teile (Anzahl der Rollenbockpaare, Einsatz der Gleisstücke) ist sehr von dem zu testenden Lokmodell abhängig. Für 4-achsige Drehgestell-Lokomotiven mit einem angetriebenen Drehgestell ist der Einsatz von einem Gleisstück und 2 Rollenbockpaaren üblich. Bei Loks mit Vor- oder Nachlaufgestellen oder mit Tender ist die Verwendung beider Gleisstücke häuﬁg vorteilhaft.

Adjusting the static roller test stand

The number of parts to be used (quantity of pairs of rollers, track sections) is highly dependent on the

locomotive model to be tested. For 4-axle pivoted bogie locomotives with a powered bogie, it is usual to use one track section and 2 pairs of rollers. For locomotives with front or rear bogies or with a tender, it is often advantageous to use both track sections.

Page 6

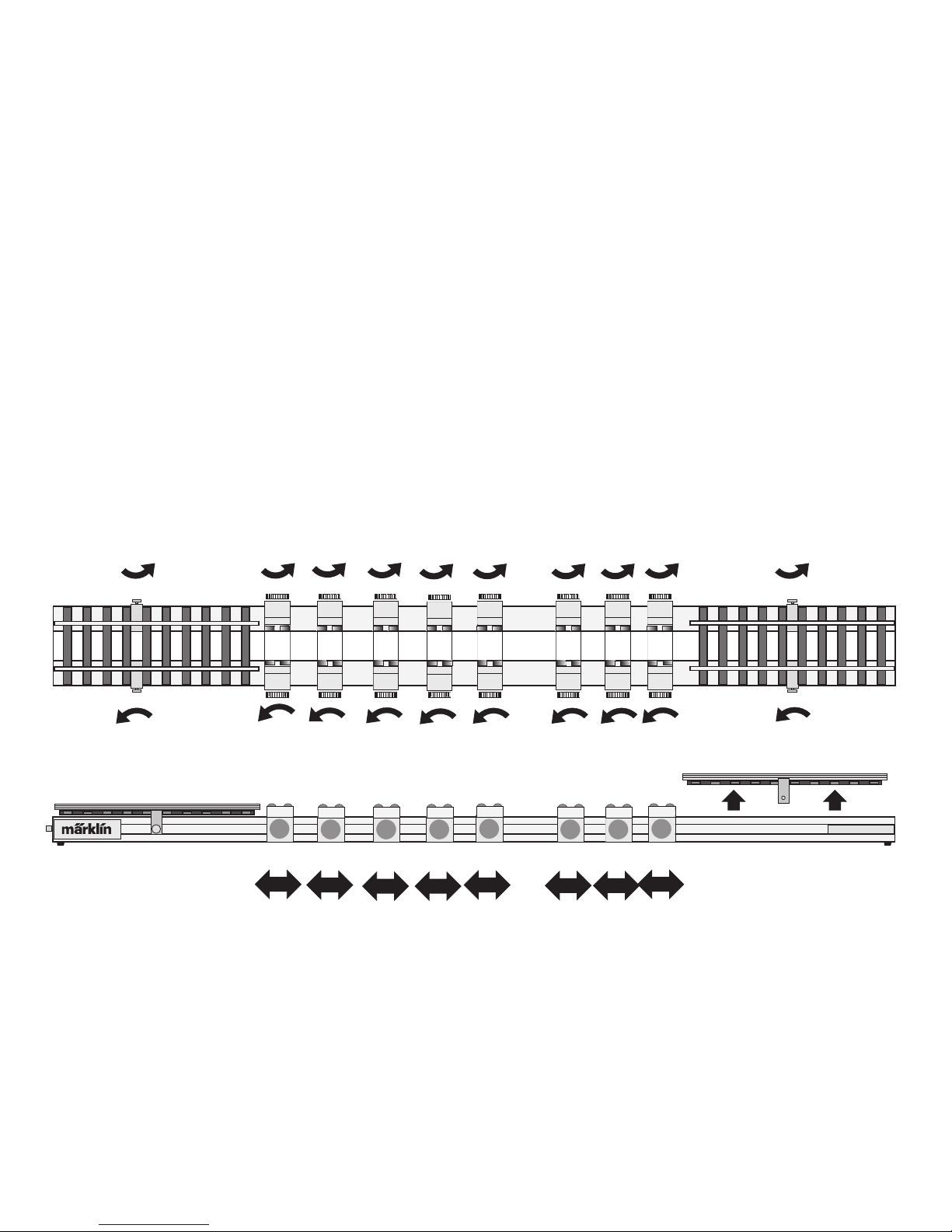

Réglage du banc d’essai à rouleaux

Les pièces à utiliser (nombre de paires de supports à rouleaux, utilisation des bouts de rails) dépend du modèle de locomotive à tester. Pour les locomotives à bogie à 4 essieux avec un bogie entraîné, on utilise normalement le bout de rail et 2 paires de supports à rouleaux. Pour les locomotives avec châssis directeur ou tracté ou avec tender, l’utilisation des deux bouts de rails s’avère souvent avantageuse.

Testbank instellen

De te gebruiken delen (aantal rolbokparen, gebruikte railstukken) is in hoge mate afhankelijk van het te testen locomotiefmodel. Voor 4-assige draaistel-locomotieven met aangedreven draaistel worden meestal het lange railstuk en 2 rolbokparen gebruikt. Bij locomotieven met geleed rijwerk of met tender is gebruik van beide railstukken dikwijls van voordeel.

Page 7

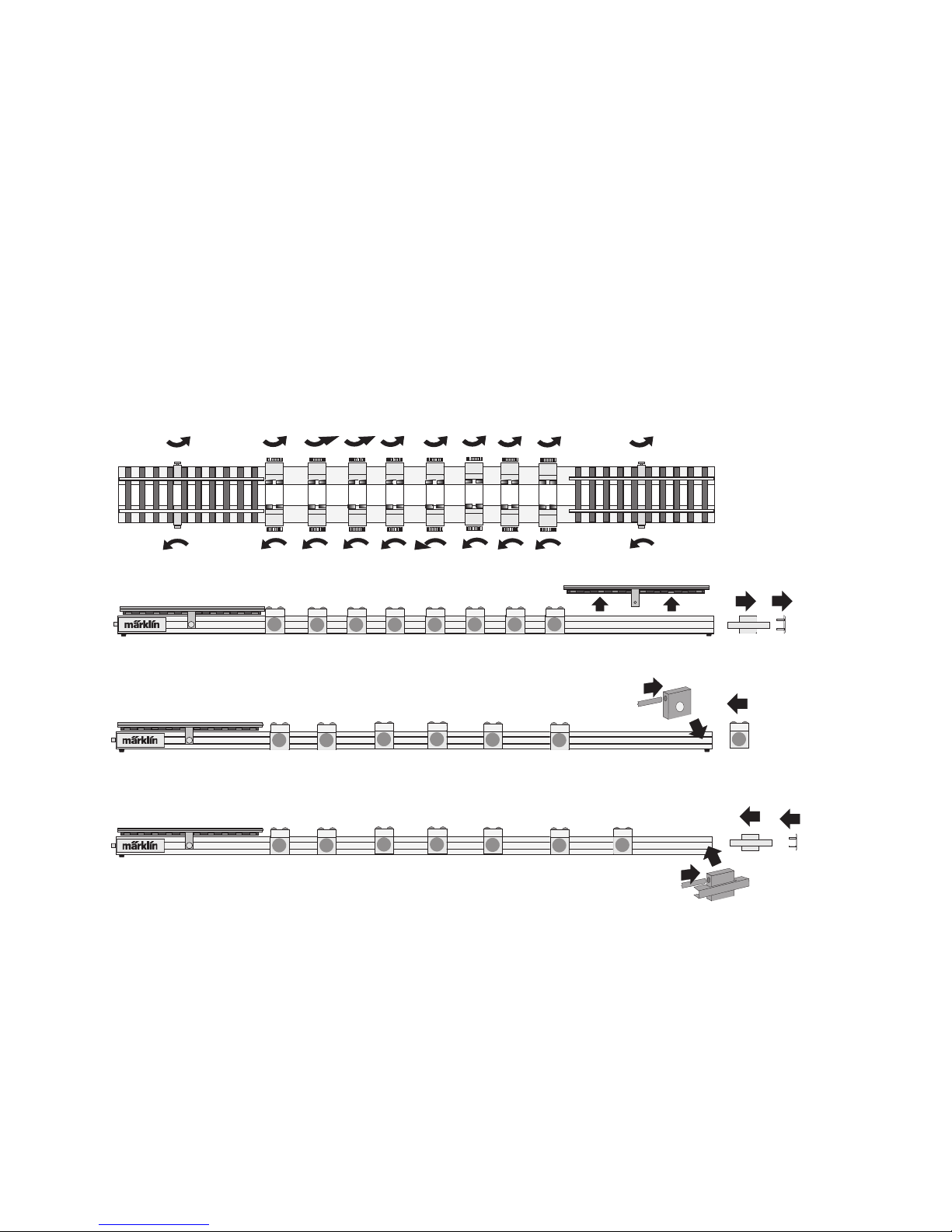

Rollenbockpaar entnehmen oder ergänzen Removing or adding a pair of rollers Retirer ou ajouter une paire de supports à rouleaux Rolbokpaar verwijderen of aanvullen

Page 8

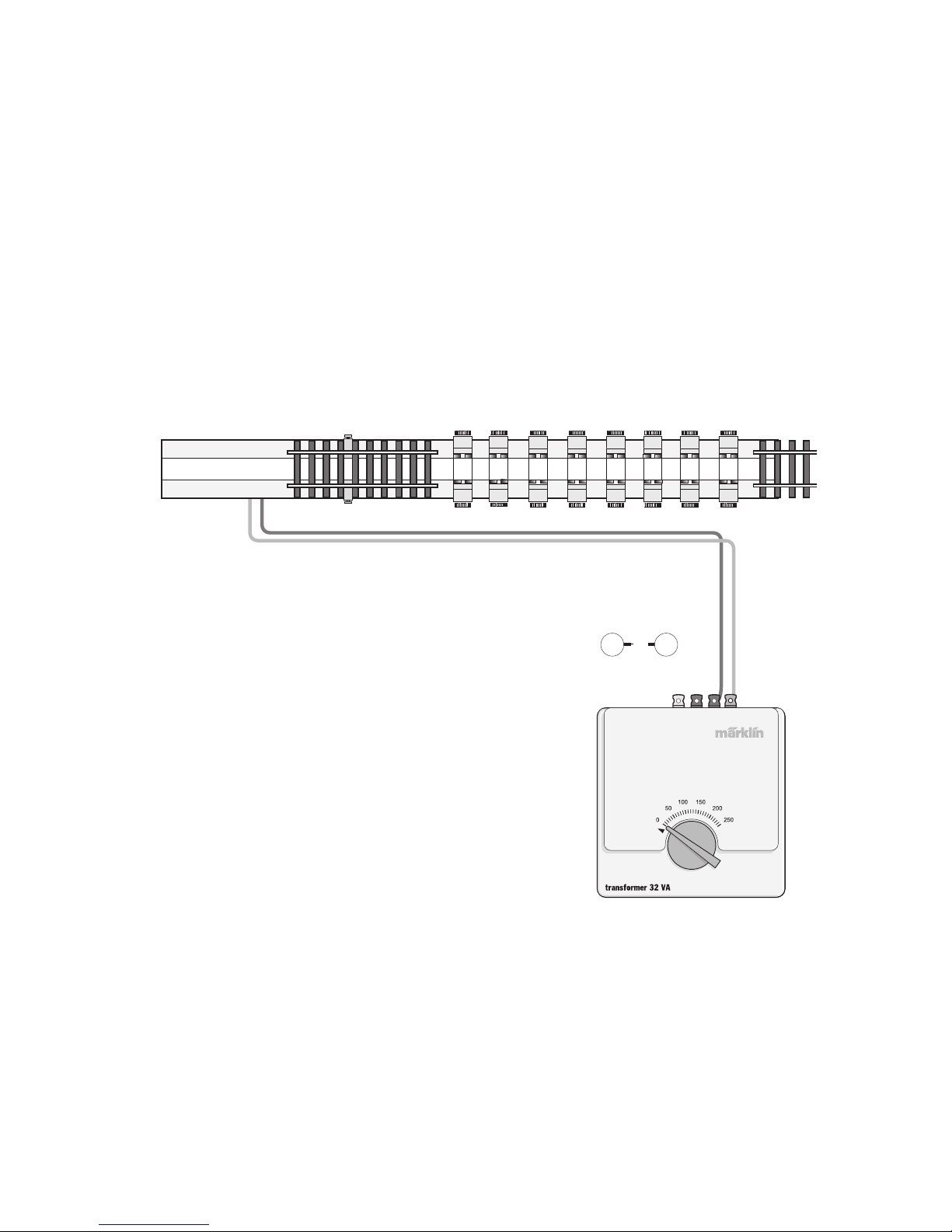

Anschluss eines Wechselstrom-Fahrgeräts Connecting an AC drive device Branchement d’un appareil de marche à courant alternatif Aansluiting van een wisselstroom-rijregelaar

�1= rot – red – rouge – rood �2= braun – brown – brun – bruin

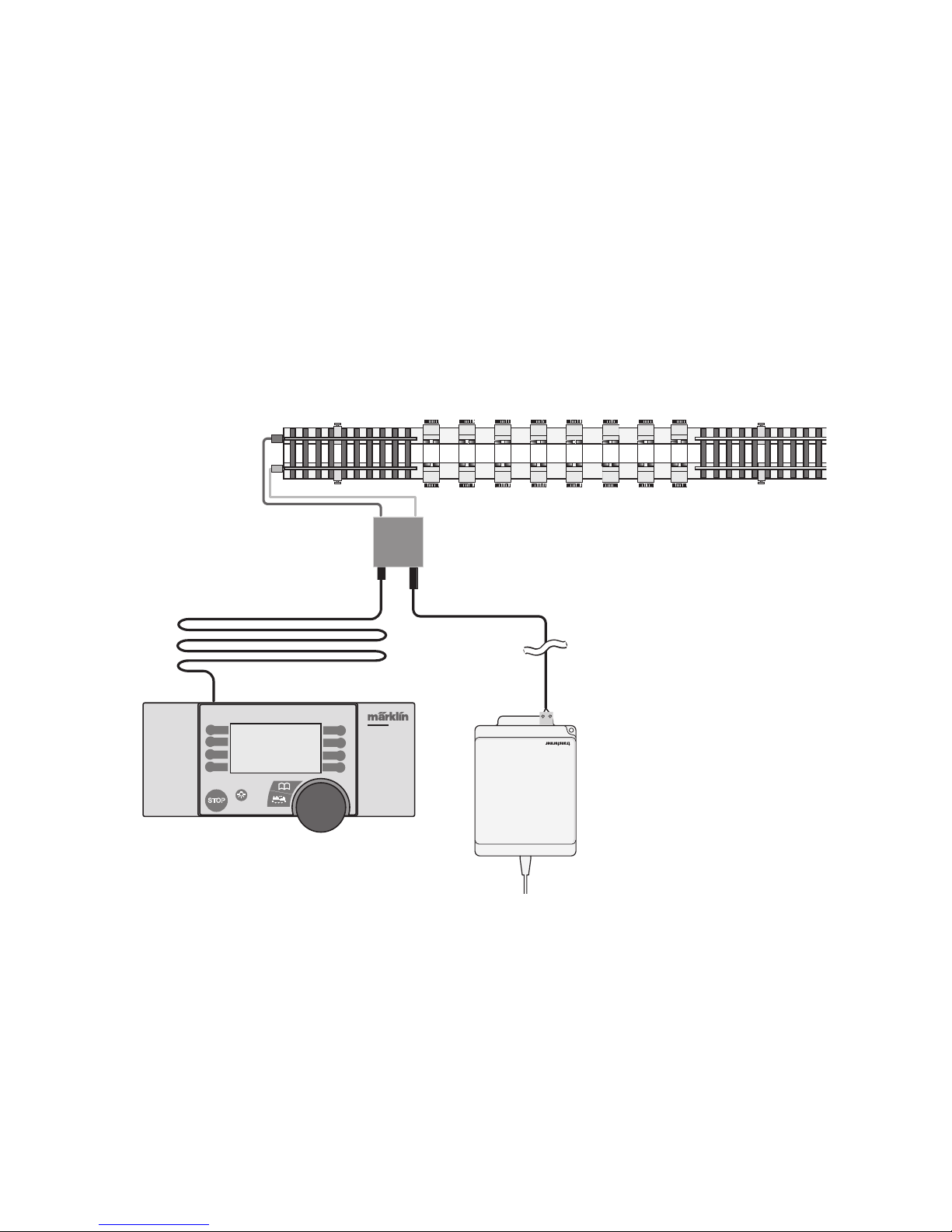

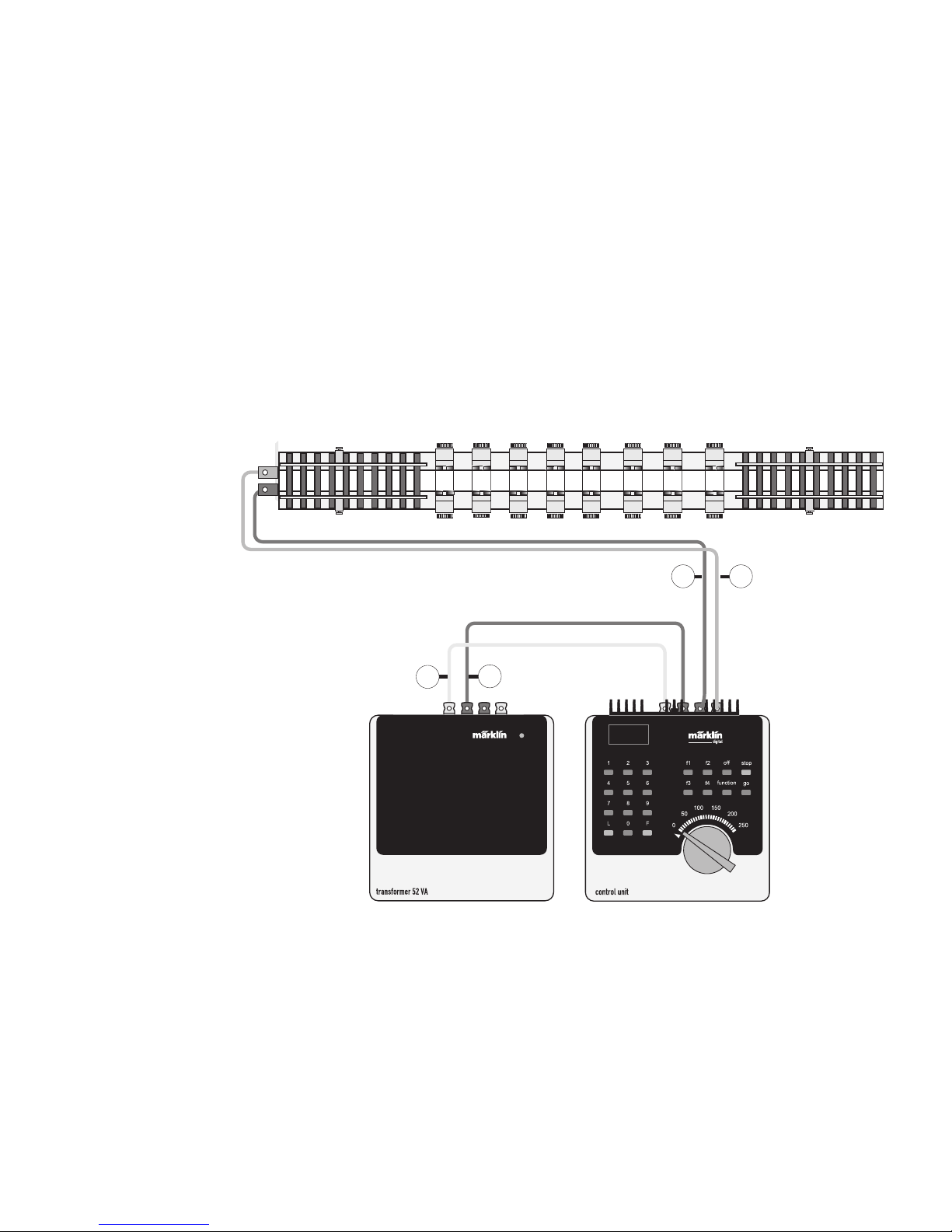

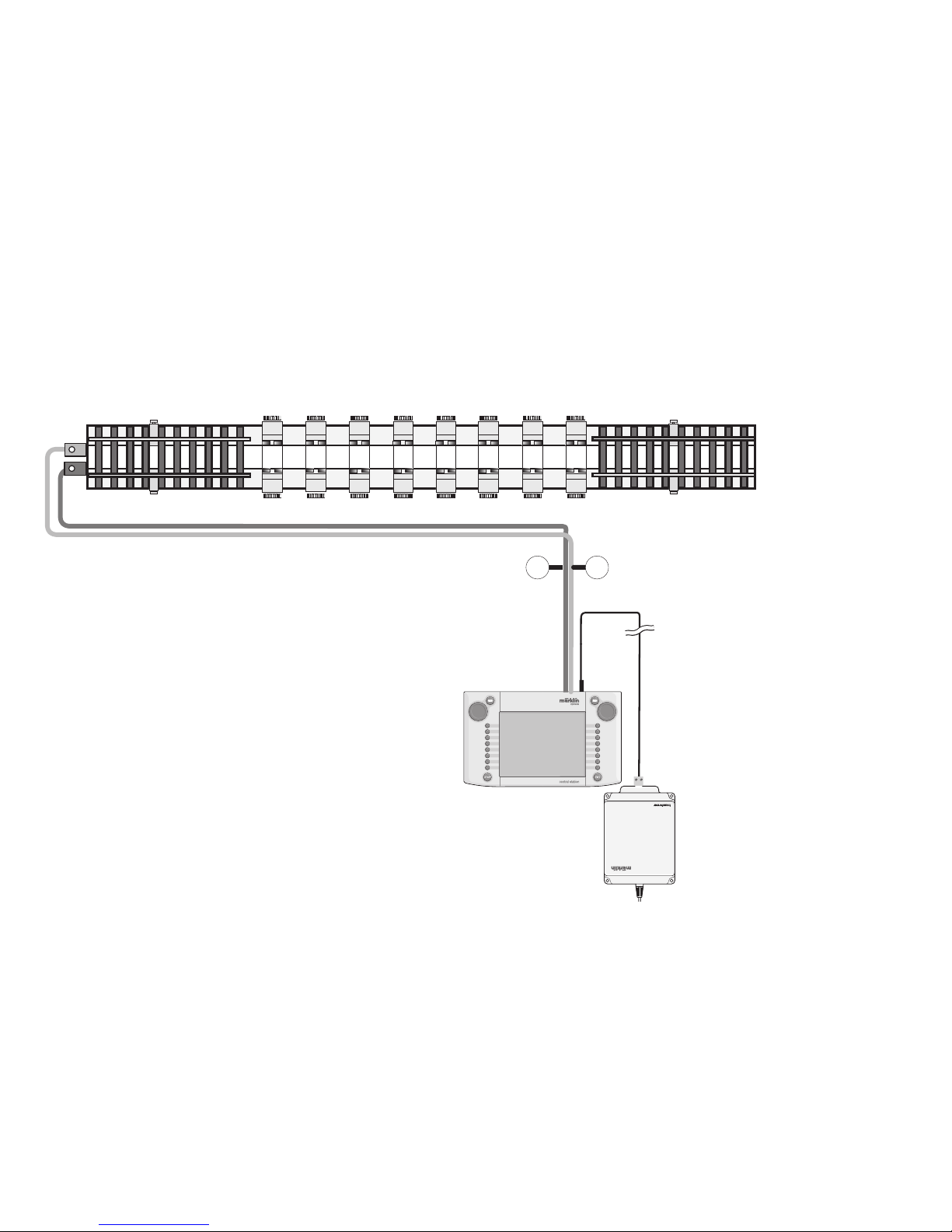

Page 9
