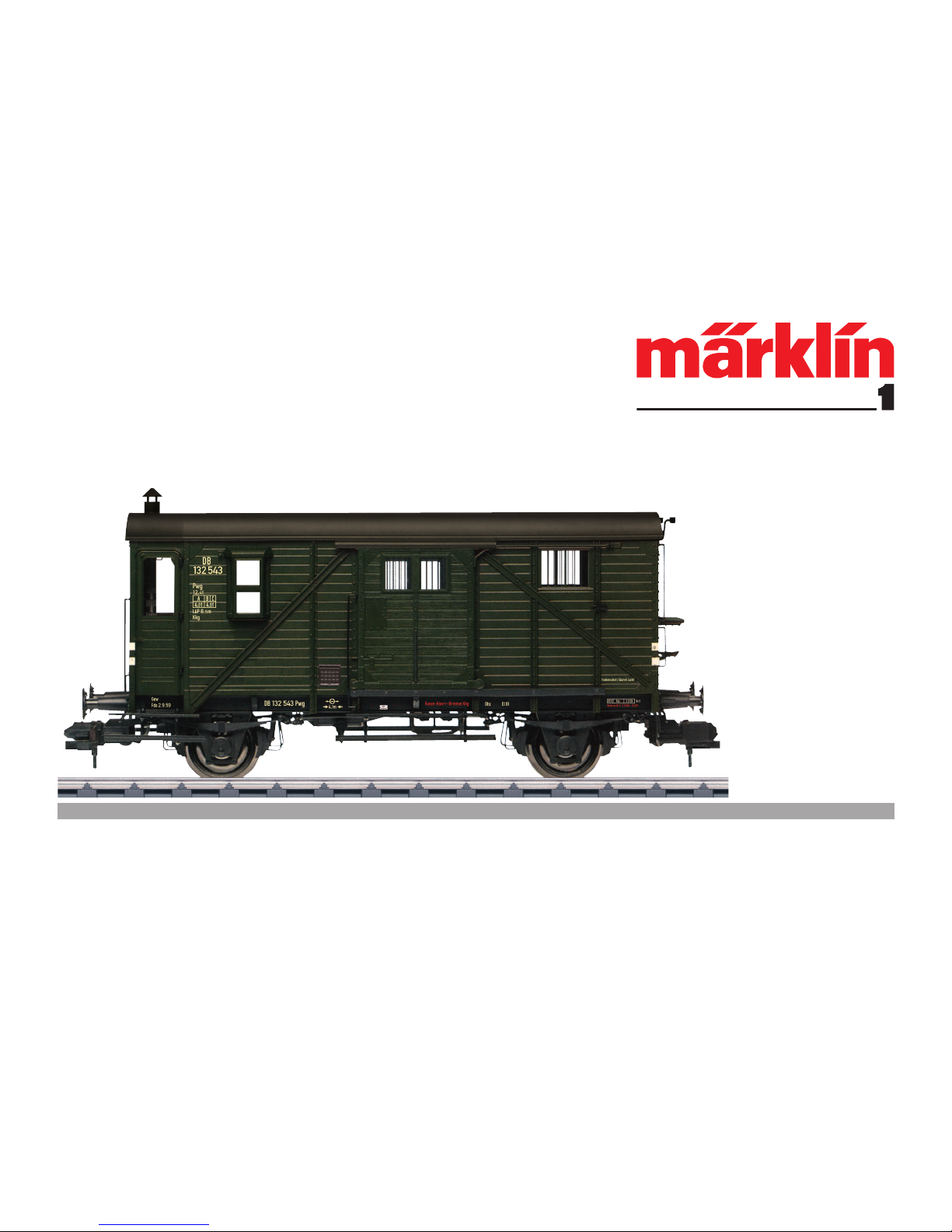

Page 1
Güterzug-Gepäckwagen
58119
Page 2
2
Inhaltsverzeichnis Seite
Sicherheitshinweise 4
Allgemeine Hinweise 4
Funktionen 4

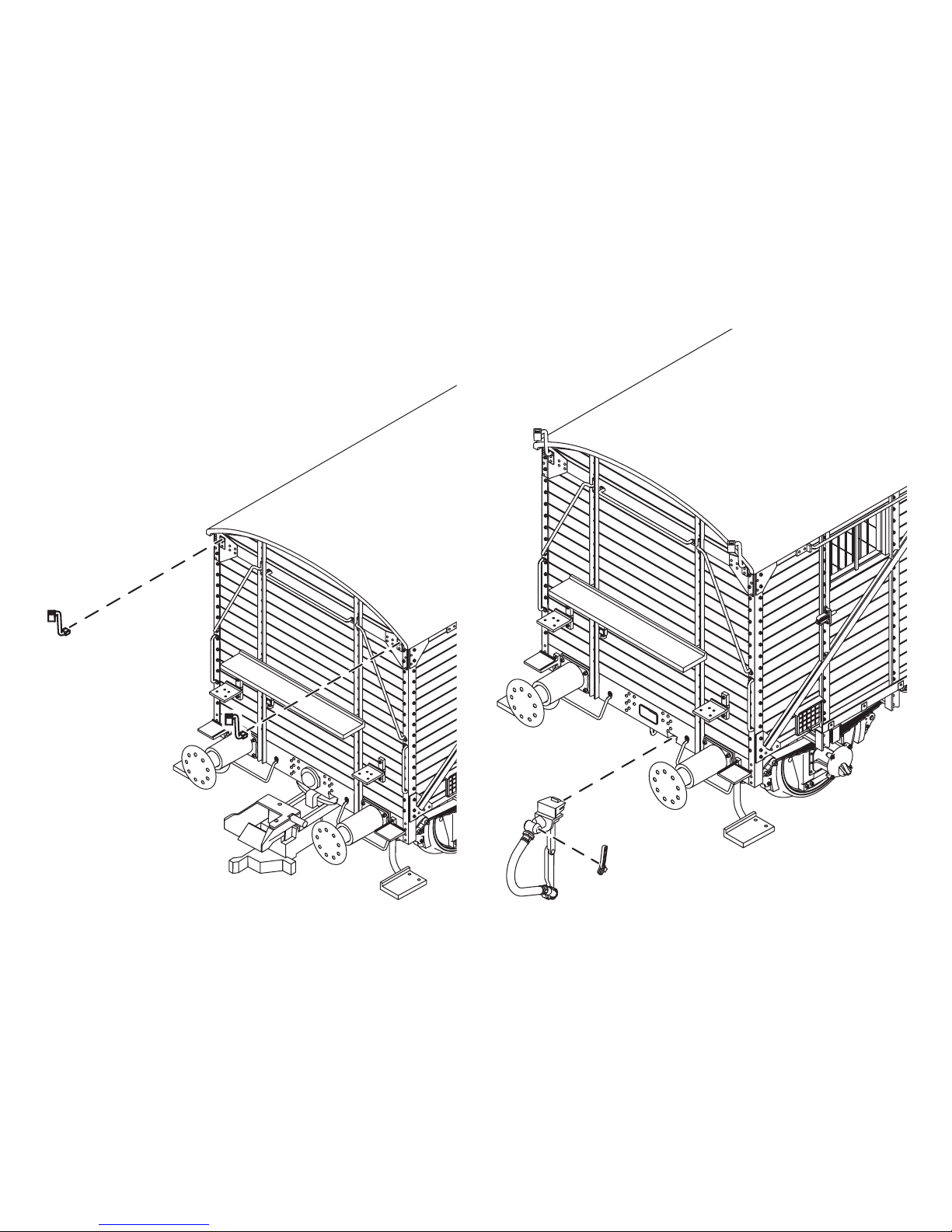

Ergänzendes Zubehör 10
Table of Contents
Page
Safety Notes 5
Functions 5
General Notes 5
Complementary accessories 10
Page 3
3
Sommaire Page
Remarques importantes sur la sécurité 6
Informations générales 6
Fonctionnement 6
Accessoires complémentaires 10
Inhoudsopgave Pagina
Veiligheidsvoorschriften 7
Algemene informatie 7
Functies 7
Aanvullende toebehoren 10
Indice de contenido Página
Aviso de seguridad 8
Informaciones generales 8
Funciones 8
Accesorios complementarios 10
Indice del contenuto Pagina
Avvertenze per la sicurezza 9
Avvertenze generali 9
Funzioni 9
Accessori complementari 10
Page 4
4
Sicherheitshinweise
• Nur Schaltnetzteile/Transformatoren verwenden, die
Ihrer örtlichen Netzspannung entsprechen.
• Der Wagen darf nur aus einer Leistungsquelle versorgt
werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Gebrauchsanleitung zu Ihrem Betriebssystem.
• Setzen Sie das Modell keiner direkten Sonneneinstrahlung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.
• Verbaute LED`s entsprechen der Laserklasse 1 nach
Norm EN 60825-1.
Allgemeine Hinweise
• Die Bedienungsanleitung und die Verpackung sind
Bestandteile des Produktes und müssen deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben
werden.
• Für Reparaturen oder Ersatzteile wenden Sie sich bitte
an Ihren Märklin-Fachhändler.
• Entsorgung: http://www.maerklin.com/en/imprint.html
Funktionen
• Erkennung der Betriebsart: automatisch.
• Mfx-Technologie für Mobile Station/Central Station.
Name ab Werk: Pwg 132 543
Adresse ab Werk: (Märklin) 79 / (DCC) 3
• Einstellen der Parameter elektronisch über
Control Unit, Mobile Station oder Central Station.
Hinweis:
Das Digital-Protokoll mit den meisten Möglichkeiten ist
das höchstwertige Digital-Protokoll. Die Reihenfolge der
Digital-Protokolle ist in der Wertung fallend:
Priorität 1: mfx
Priorität 2: DCC
Priorität 3: MM
Wenn zwei oder mehr digital-Protokolle am Gleis erkannt
werden, wählt der Decoder automatisch das höchstwertige
Protokoll. Wird z.B. mfx und MM erkannt, wählt der Decoder mfx. Einzelne Protokolle können über den Parameter
CV 50 deaktiviert werden.
• Innenbeleuchtung eingebaut, digital schaltbar.
Innenbeleuchtung F0
Licht Zugführerabteil * F1
Licht Gepäckraum * F2
* nur wenn F0 ausgeschaltet ist
Page 5
5
Safety Notes
•
Use only switched mode power supply units and transformers that are designed for your local power system.
• This car must never be supplied with power from more
than one transformer.
• Pay close attention to the safety notes in the
instructions for your operating system.
• Do not expose the model to direct sunlight, extreme
changes in temperature, or high humidity.
• The LEDs in this item correspond to Laser Class 1 accor-
ding to Standard EN 60825-1.
General Notes
• The operating instructions and the packaging are a component part of the product and must therefore be kept as
well as transferred along with the product to others.
• Please see your authorized Märklin dealer for repairs or
spare parts.
• Disposing: http://www.maerklin.com/en/imprint.html
Functions
• Recognition of the mode of operation: automatic.
• Mfx technology for the Mobile Station/Central Station.
Name set at the factory: Pwg 132 543
Address set at the factory: (Märklin) 79 / (DCC) 3
• Setting the parameters electronically with the Control
Unit, Mobile Station or Central Station.
Note:
The digital protocol with the most possibilities is the highest
order digital protocol. The sequence of digital protocols in
descending order is:
Priority 1: mfx
Priority 2: DCC
Priority 3: MM
If two or more digital protocols are recognized in the track,
the decoder automatically takes on the highest value digital
protocol.For example, if mfx & MM are recognized, the mfx
digital protocol is taken on by the decoder. Individual protocols can be deactivated with Parameter CV 50.
• Interior lighting built in, digitally adjustable.
Interior lighting F0
Conductor‘s compartment lighting * F1
Baggage area lighting * F2
* Only when F0 is turned off
Page 6
6
Remarques importantes sur la sécurité
• Utiliser uniquement des convertisseurs et transformateurs correspondant à la tension du secteur local.
• Le wagon ne peut être alimenté en courant que par une
seule source de courant.
• Veuillez impérativement respecter les remarques sur la
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Ne pas exposer le modèle à un ensoleillement direct,
à de fortes variations de température ou à un taux
d‘humidité important.
• Les DEL installées correspondent à la classe laser 1
selon la norme EN 60825-1.
Informations générales
• La notice d‘utilisation et l’emballage font partie intégrante
du produit ; ils doivent donc être conservés et, le cas
échéant, transmis avec le produit.
• Pour toute réparation ou remplacement de pièces,
adresses-vous à votre détaillant-spécialiste Märklin.
• Elimination : http://www.maerklin.com/en/imprint.html
Fonctionnement
• Détection du mode d’exploitation: automatique.
• Technologie mfx pour Mobile Station/Central Station.
Nom encodée en usine : Pwg 132 543
Adresse encodée en usine: (Märklin) 79 / (DCC) 3
• Réglage des paramètres électroniquement à l’aide de la
Control Unit, de la Mobile Station ou de la Central Station.
Remarque:
Le protocole numérique offrant les possibilités les plus
nombreuses est le protocole numérique à bit de poids
fort. La hiérarchisation des protocoles numériques est
descendante :
Priorité 1 : mfx
Priorité 2 : DCC
Priorité 3 : MM
Si deux ou plus de deux protocoles numériques sont reconnus sur la voie, le décodeur choisit automatiquement le
protocole numérique le plus significatif. Entre les protocoles
mfx & DCC par exemple, le décodeur choisira le protocole
numérique mfx. Vous pouvez désactiver les différents proto-
coles via le paramètre CV 50.
• Eclairage intérieur intégré, numérique réglable.
Eclairage intérieur F0
Eclairage compartiment mécanicien * F1
Eclairage compartiment bagages * F2
* Uniquement si F0 est désactivée
Page 7
7
Veiligheidsvoorschriften
• Alleen net-adapters en transformatoren gebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.
• De wagen mag niet vanuit meer dan één stroomvoorzie-
ning gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de
gebruiksaanwijzing van uw bedrijfssysteem.
• Stel het model niet bloot aan in directe zonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.
• Ingebouwde LED’s komen overeen met de laserklasse 1
volgens de norm EN 60825-1.
Algemene informatie
• De gebruiksaanwijzing en de verpakking zijn een bestanddeel van het product en dienen derhalve bewaard en
meegeleverd te worden bij het doorgeven van het product.
• Voor reparatie of onderdelen kunt u zich tot uw Märklin
winkelier wenden.
• Afdanken: http://www.maerklin.com/en/imprint.html
Functies
• Herkenning van het bedrijfssysteem: automatisch.
• Mfx-technologie voor het Mobile Station/Central Station.
Naam af de fabriek: Pwg 132 543
Van af de fabriek: (Märklin) 79 / (DCC) 3
• Elektronische instelling van de parameters via de Control
Unit, Mobile Station of Central Station.
Opmerking:
Het digitaalprotocol met de meeste mogelijkheden is het
primaire digitaalprotocol. De volgorde van de digitaalprotocollen is afnemend in mogelijkheden:
Prioriteit 1: mfx
Prioriteit 2: DCC
Prioriteit 3: MM
Als er twee of meer digitale protocollen op de rails worden
herkend, dan neemt de decoder automatisch het hoogwaardigste protocol over; bijv. word mfx & MM herkend, dan
wordt het mfx signaal door de decoder overgenomen. De
verschillende protocollen kunnen via de parameter CV 50
gedeactiveerd worden.
• Binnenverlichting ingebouwd, digitaal regelbaar.
Binnenverlichting F0
Licht machinistenruimte * F1
Licht bagageruimte * F2
* alleen als F0 uitgeschakeld is
Page 8
8
Aviso de seguridad
• Emplear únicamente fuentes de alimentación conmu-
tadas y transformadores que sean de la tensión de red
local.
• La alimentación del coche deberá realizarse desde una
sola fuente de suminitro.
• Observe bajo todos los conceptos, las medidas de
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
• No exponer el modelo en miniatura a la radiación solar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.
• Los LEDs incorporados corresponden a la clase de láser
1 según la norma europea EN 60825-1.
Informaciones generales
• Las instrucciones de empleo y el embalaje forman parte
íntegra del producto y, por este motivo, deben guardarse
y entregarse junto con el producto en el caso de venderlo
o transmitirlo a otro.
• Para reparaciones o recambios contacte con su proveedor Märklin especializado.
• Eliminación: http://www.maerklin.com/en/imprint.html
Funciones
• Reconocimiento del sistema: automático.
• Tecnología mfx para la Mobile Station/Central Station.
Nombre de fábrica: Pwg 132 543
Código de fábrica: (Märklin) 79 / (DCC) 3
• Conguración de los parámetros con Control Unit, Mobile
Station o Central Station.
Nota:
El protocolo digital que ofrece el mayor número de posibilidades es el protocolo digital de mayor peso. El orden de
pesos de los protocolos digitales es descendente.:
Prioridad 1: mfx
Prioridad 2: DCC
Prioridad 3: MM
Si se detectan en la vía dos o varios protocolos digitales, el
decoder asume automáticamente el protocolo digital de ma-
yor valor; p. ej., si se detecta mfx y MM, el decoder asume
el protocolo digital mfx. Los distintos protocolos se pueden
desactivar mediante el parámetro CV 50.
• Iluminación interior integrada, gobernable en digital
Iluminación interior F0
Luz de compartimento de maquinista * F1
Luz de compartimento de equipajes * F2
* Solo si F0 está desconectado
Page 9
9
Avvertenze per la sicurezza
• Impiegare soltanto alimentatori „switching“ e trasformatori che corrispondono alla Vostra tensione di rete locale.
• La carrozza non deve venire alimentata nello stesso
tempo con più di una sorgente di potenza.
• Vogliate prestare assolutamente attenzione alle avvertenze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.
• Non esponete tale modello ad alcun irraggiamento solare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.
• I LED incorporati corrispondono alla categoria di laser 1
secondo la Norma EN 60825-1.
Avvertenze generali
• Le istruzioni di impiego e l’imballaggio costituiscono un
componente sostanziale del prodotto e devono pertanto
venire conservati nonché consegnati insieme in caso di
ulteriore cessione del prodotto.
• Per le riparazioni o le parti di ricambio, contrattare il
rivenditore Märklin.
• Smaltimento: http://www.maerklin.com/en/imprint.html
Funzioni
• Riconoscimento del tipo di funzionamento:automatico.
• Tecnologia Mfx per Mobile Station/Central Station.
Nome di fabbrica: Pwg 132 543
Indirizzo di fabbrica: (Märklin) 79 / (DCC) 3
•
Regolazione dei parametri elettronicamente tramite Control
Unit, Mobile Station oppure Central Station.
Avvertenza:
Il protocollo Digital con il maggior numero di possibilità è
il protocollo digitale di massimo valore. La sequenza dei
protocolli Digital, con valori decrescenti, è:
Priorità 1: mfx
Priorità 2: DCC
Priorità 3: MM
Qualora sul binario vengano riconosciuti due o più protocolli
digitali, il Decoder assume automaticamente il protocollo digitale con il valore più elevato; ad es. se viene riconosciuto
mfx & MM, viene assunto dal Decoder il protocollo digitale
mfx. I singoli protocolli possono venire disattivati mediante il
parametro CV 50.
• Illuminazione interna incorporata, commutabile in modo
digitale
Illuminazione interna F0
Luce nello scompartimento del capotreno * F1
Luce nel comparto bagagli * F2
* solo quando F0 è disattivato
Page 10
10

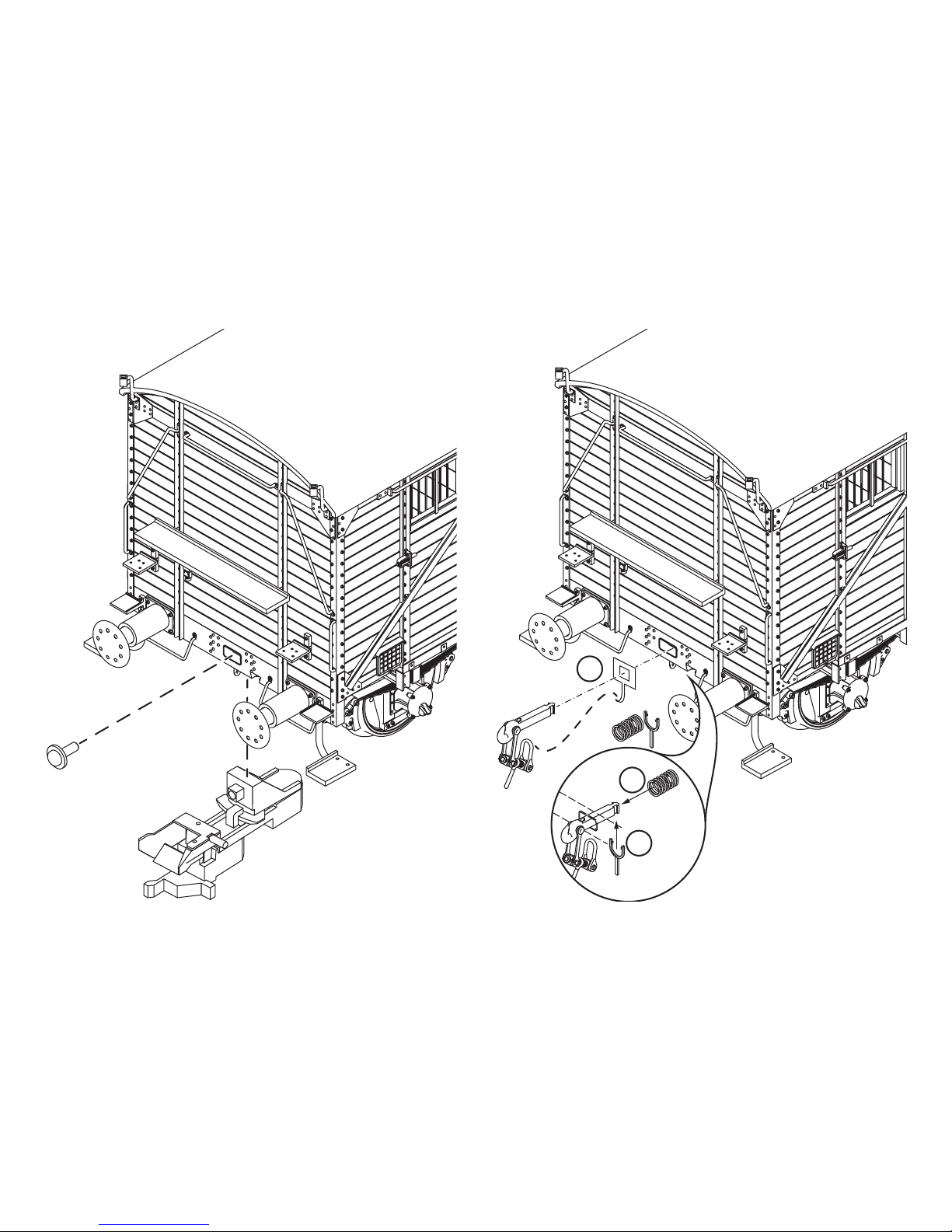

2
3
1
Page 11
11
Page 12
Due to different legal requirements regarding electro-magnetic compatibility,
this item may be used in the USA only after separate certification for FCC com-
pliance and an adjustment if necessary.
Use in the USA without this certification is not permitted and absolves us of any
liability. If you should want such certication to be done, please contact us –
also due to the additional costs incurred for this.
Gebr. Märklin & Cie. GmbH
Stuttgarter Str. 55 - 57
73033 Göppingen
Germany
www.maerklin.com
288754/1117/Sm1Ef
Änderungen vorbehalten
© Gebr. Märklin & Cie. GmbH
Loading...
