Type 55
LATOUR
Page 2
Type 55
Anfang der 60er-Jahre des 20. Jahrhunderts
bestellte die belgische Staatsbahn NMBS/SNCB
diverse Diesellokomotiven als Ersatz für die bisher
eingesetzten Dampflokomotiven. Zu diesem
Beschaffungsprogramm gehörte auch die 6-achsige
schwere Diesellokomotive der Serie 205, die später
als Serie 55 umgezeichnet wurde und unter der
Bezeichnung Serie 1800 von den luxemburgischen
Staatsbahnen CFL beschafft wurde. Mit einer Motorleistung von 1173 kW bis 1434 kW je nach Ausführung war diese Lok für eine Höchstgeschwindigkeit von 120 km/h konzipiert.
Type 55
At the beginning of the 1960s the Belgian State
Railroad NMBS/SNCB placed orders for different
types of diesel locomotives as replacements for
the steam locomotives in use up to that time.
The class 205 (later designated as the class 55)
6-axle heavy diesel locomotives and the class 1800
of the Luxembourg State Railways CFL were part
of this procurement program. With a motor output
of 1,173 kilowatts / 1,573 horsepower to 1,434 kilowatts / 1,922 horsepower, depending on the version,
these locomotives were designed for a maximum
speed of 120 km/h or 75 mph.
Type 55
Dans le cadre du remplacement des locomotives
à vapeur, la Société Nationale des Chemins de fer
Belges (SNCB) a commandé au début des années
soixante du 20ème siècle diverses locomotives diesels dont la lourde locomotive à 6 essieux série 205,
renumérotée par la suite dans la série 55. Les Chemins
de fer Luxembourgeois (CFL) se sont également
procuré de telles machines et les ont numérotées
dans la série 1800. D’une puissance de 1173 à
1434 kW selon la version, cette locomotive pouvait
rouler à 120 km/h.
Type 55
Aan het begin der zestiger jaren van de twintigste
eeuw bestelden de Belgische spoorwegen NMBS/
SNCB verschillende diesellocomotieven als vervanger voor de tot dan toe in gebruik zijnde stoomlocomotieven. Tot het totale aankoopprogramma
behoorde ook deze 6 assige, zware diesellocomotief
van de serie 205, die later werd omgenummerd naar
serie 55 en als serie 1800 door de Luxemburgse
spoorwegen CFL aangekocht werd. Met een motorvermogen van 1173 kW tot 1434 kW, afhankelijk
van de uitvoering, was deze locomotief voor een
maximumsnelheid van 120 km/h ontworpen.
2
Page 3
Funktion
Diese Lokomotive bietet:
● Wahlweise konventioneller Wechselstrombetrieb
(Transformer 32 VA Nr. 6647), Märklin Delta oder
Märklin Digital. Die Betriebsart wird automatisch
erkannt. Der Betrieb mit Fahrgeräten anderer
Systeme (Gleichstrom, Impulsbreiten-Steuerung,
Mehrzug-Steuerungen anderer Fabrikate) ist nicht
möglich.
● Fahrtrichtungsabhängige Beleuchtung. Im Digital-
betrieb schaltbar.
● Manuelle Einstellung der Delta- oder Digital-
adresse über Codierschalter auf der Elektronikplatine.
● Einstellbare Höchstgeschwindigkeit.
● Einstellbare Anfahr-/ Bremsverzögerung.
Nur im Betrieb mit Control-Unit 6021:
● Schaltbares Rücklicht.
● Fahrtrichtungsabhängige Spitzenbeleuchtung
im Digitalbetrieb oder im Betrieb mit der
Delta-Control 4f (Nr. 66045) ein- / ausschaltbar.
Bei Wechselstrom-Betrieb Intensität der Spitzenbeleuchtung geschwindigkeitsabhängig. Bei
Betrieb mit der Delta-Control 6604 Spitzenbeleuchtung dauernd ausgeschaltet. Bei Betrieb
mit der Delta-Station 6607 Spitzenbeleuchtung
dauernd eingeschaltet.
● Minimieren der eingestellten Anfahr-/ Brems-
verzögerung per Funktionstaste.
Die bei normalem Betrieb anfallenden Wartungsarbeiten sind nachfolgend beschrieben. Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren
Märklin-Fachhändler.
3
Page 4
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind ausgeschlossen, wenn in
Märklin-Produkten nicht von Märklin freigegebene
Fremdteile eingebaut werden und / oder MärklinProdukte umgebaut werden und die eingebauten
Fremdteile bzw. der Umbau für sodann aufgetretene
Mängel und / oder Schäden ursächlich war. Die
Darlegungs- und Beweislast dafür, dass der Einbau
von Fremdteilen oder der Umbau in bzw. von Märklin-
Produkten für aufgetretene Mängel und / oder
Schäden nicht ursächlich war, trägt die für den Einund / oder Umbau verantwortliche Person und/ oder
Firma bzw. der Kunde.
Sicherheitshinweise
● Die Lok darf nur mit einem dafür bestimmten
Betriebssystem (Märklin Wechselstrom-Transformator 6647, Märklin Delta oder Märklin Digital)
eingesetzt werden.
● Die Lok darf nur aus einer Leistungsquelle gleich-
zeitig versorgt werden.
● Beachten Sie unbedingt die Sicherheitshinweise in
der Gebrauchsanleitung zu Ihrem Betriebssystem.
Function
This locomotive offers these features:
● Can be operated with conventional AC power
(32 VA transformer, item no. 6647 or 6646),
Märklin Delta or Märklin Digital. The circuit board
in the locomotive automatically recognizes the mode
of operation. This locomotive is not designed for
operation with locomotive controllers for other
systems (DC power, pulse width control, multitrain controls of other makes).

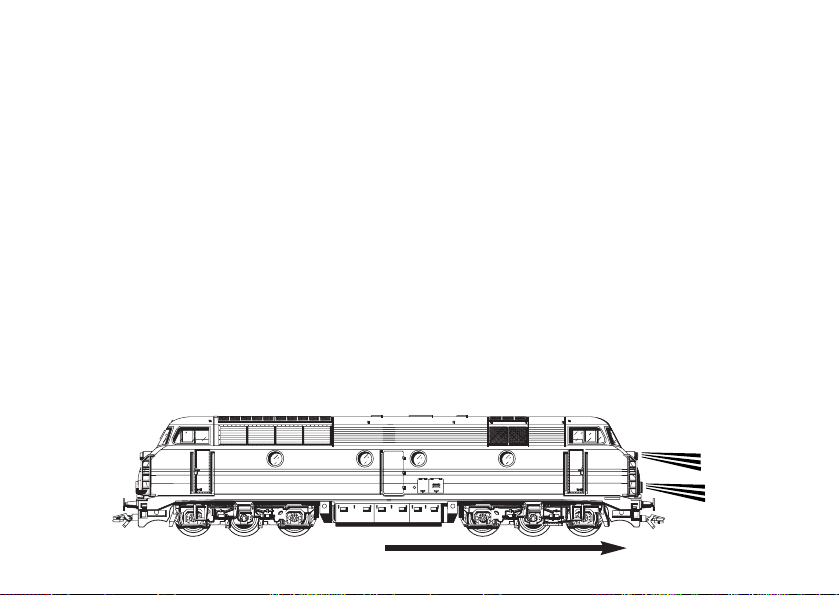

● Headlights for the locomotive change over with
the direction of travel. They can be turned on and
off in digital operation.

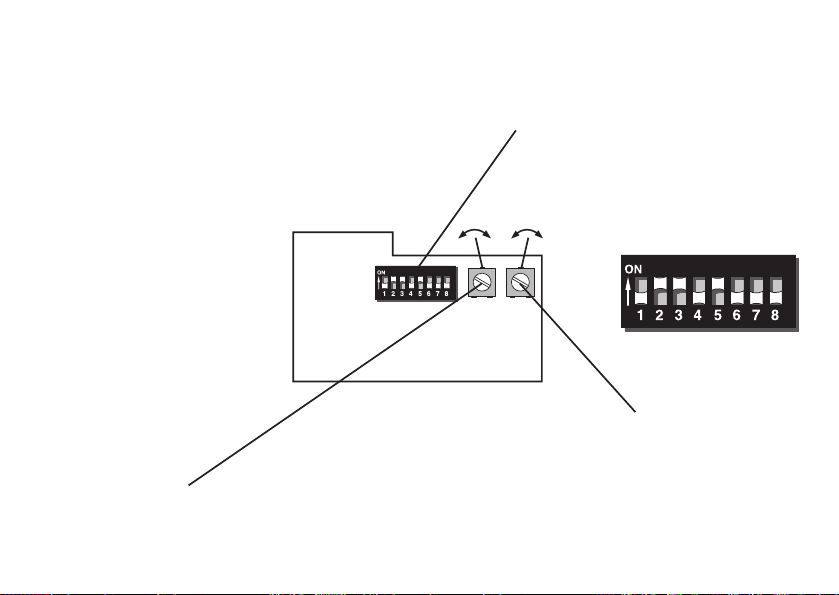

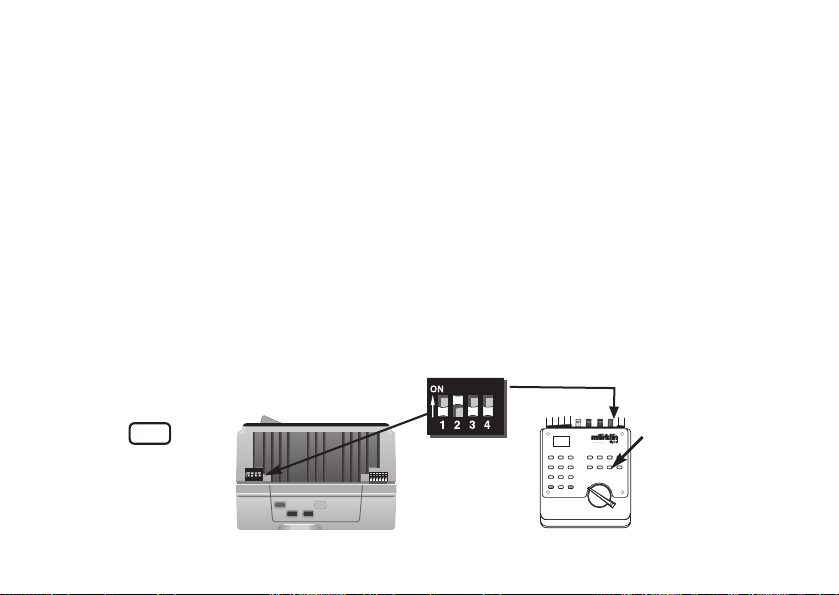

● The Delta and Digital address can be set manually
with coding switches on the electronic circuit.
● Adjustable maximum speed.
● Adjustable acceleration / braking delay.
4
Page 5

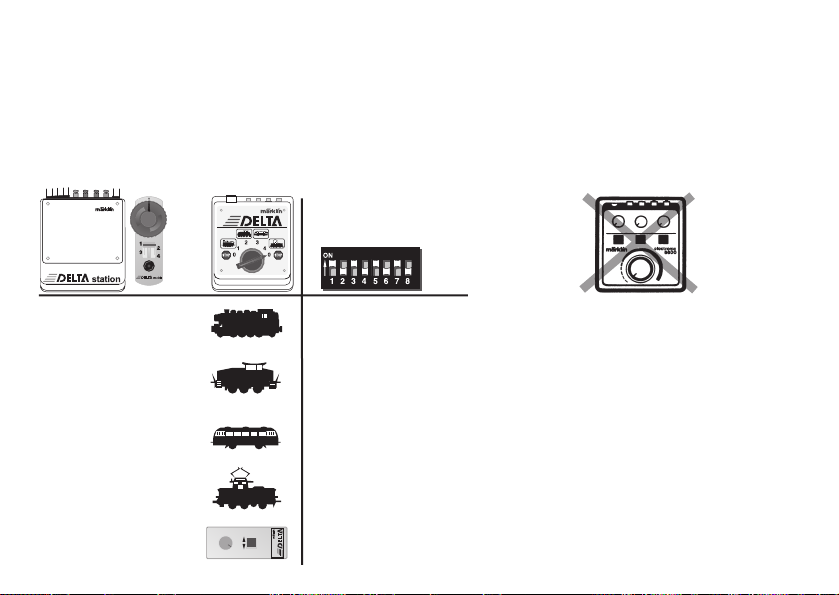

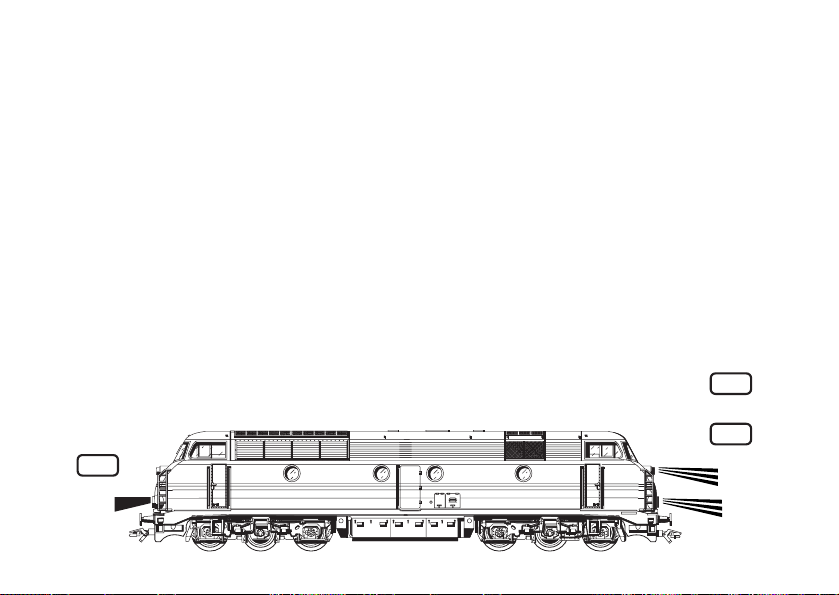

Only in operation with the 6021 Control-Unit:
● Marker lights can be turned on and off.
● Headlights that change over with the direction of
travel can be turned on / off in digital operation or
in operation with the Delta-Control 4f (Nr. 66045).
The headlights will vary in brightness with the speed
of the locomotive when the latter is operated
with AC power. The headlights are off at all
times when the locomotive is operated with the
6604 Delta-Control. The headlights are on at all
times when the locomotive is operated with the
6607 Delta-Station.
● The acceleration / braking delay that has been set
can be minimized by pressing a function button.

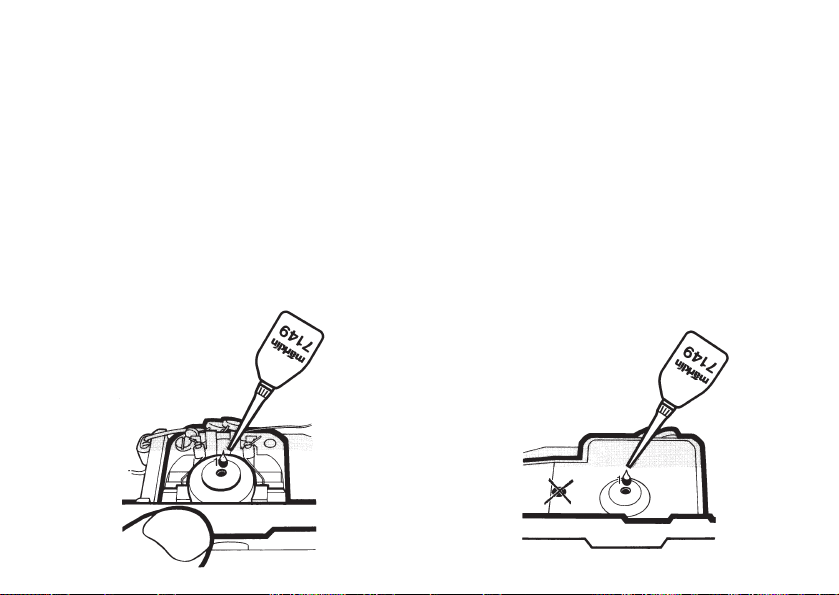

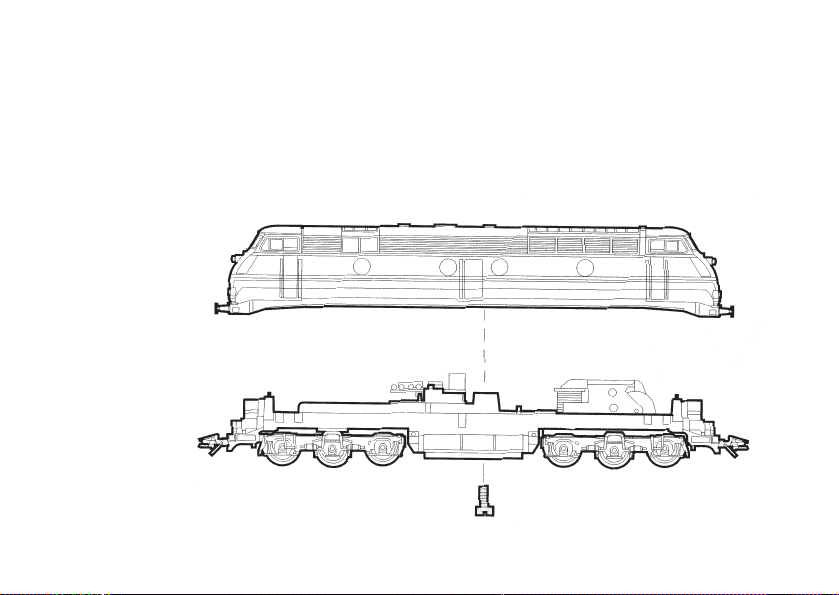

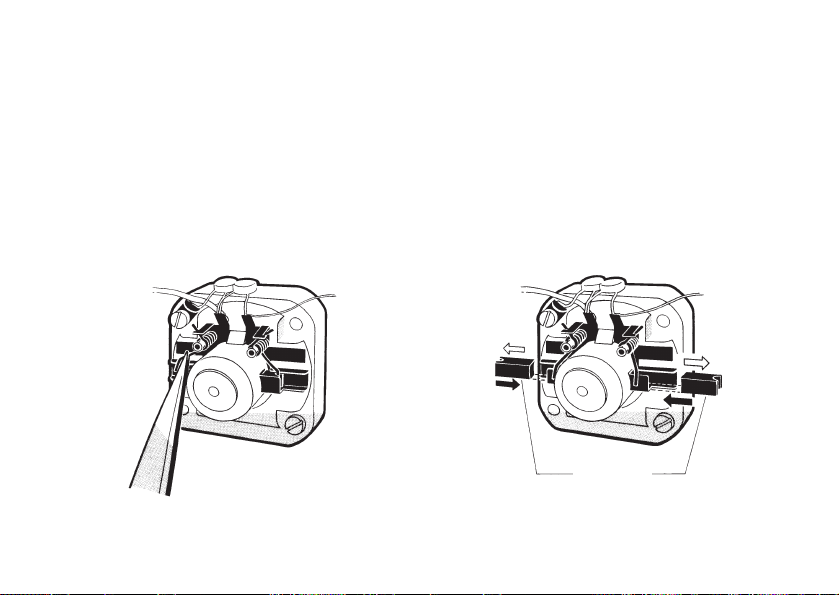

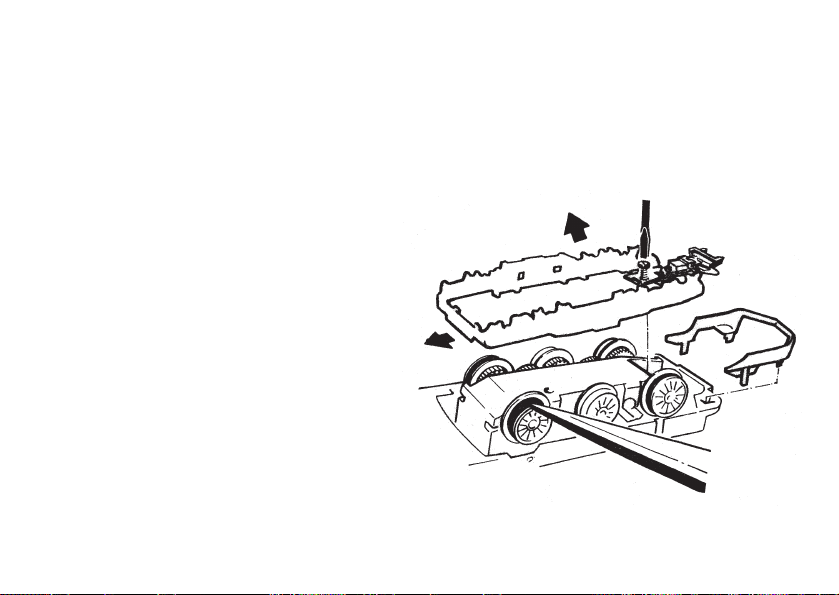

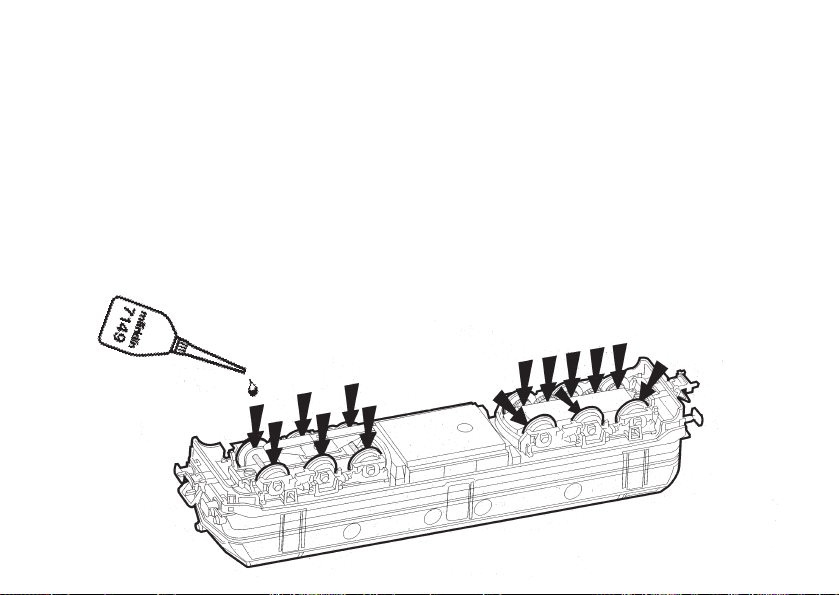

The maintenance work required with normal
operation is described below. Please see your
authorized Märklin dealer for repairs or spare parts.
No warranty or damage claims shall be accepted in
those cases where parts neither manufactured nor
approved by Märklin have been installed in Märklin
products or where Märklin products have been
converted in such a way that the non-Märklin parts
or the conversion were causal to the defects and / or
damage arising. The burden of presenting evidence
and the burden of proof thereof, that the installation
of non-Märklin parts or the conversion in or of Märklin
products was not causal to the defects and / or
damage arising, is borne by the person and / or
company responsible for the installation and / or
conversion, or by the customer.
Safety Warnings
● This locomotive is to be used only with an operating
system designed for it (Märklin 6646/6647
AC transformer, Märklin Delta or Märklin Digital).
● This locomotive must never be supplied with
power from more than one transformer.
● Pay close attention to the safety warnings in the
instructions for your operating system.
5
Page 6
Fonction
Cette locomotive offre:
● Au choix, exploitation conventionnelle en courant
alternatif (transformateur-régulateur 32 VA, n° 6647),
en système Märklin Delta ou en système Märklin
Digital. Le mode d’exploitation est automatiquement détecté. L’exploitation à l’aide de régulateurs
provenant d’autres systèmes (courant continu,
courant à impulsions de largeur variable, pilotage
multitrain d’autres systèmes) n’est pas possible.
● Feux de signalisation s’inversant selon le sens de
marche; feux commutables en exploitation DIGITAL.
● Bruiteur électronique intégré, également commu-
table en exploitation Digital.
● Réglage manuel de l’adresse Delta ou Digital via le
clavier d’encodage situé sur la platine électronique.
● Vitesse maximale réglable.
● Temporisation d’accélération-freinage réglable.
Uniquement en exploitation avec la
Control-Unit 6021:
● Feux arrière commutables.
● Feux de signalisation, avec inversion selon sens
de marche, activables ou désactivables en
exploitation Digital ou en exploitation avec le
Delta-Control 4 f (n° 66045). En exploitation con-
ventionnelle en courant alternatif, l’intensité des
feux de signalisation dépend de la vitesse. En
exploitation avec le Delta-Control 6604, les feux
sont désactivés en permanence. En exploitation
avec la Delta-Station 6607, les feux sont activés
en permanence.
● Réduction de la temporisation d’accélération-
freinage par touche de fonction.
Les travaux d’entretien occasionnels à effectuer
en exploitation normale sont décrits plus loin.
Pour toute réparation ou remplacement de pièces,
adressez-vous à votre détaillant-spécialiste Märklin.
6
Page 7
Tout recours à une garantie commerciale ou contractuelle ou à une demande de dommages-intérêt
est exclu si des pièces non autorisées par Märklin
sont intégrées dans les produits Märklin et / ou si les
produits Märklin sont transformés et que les pièces
d’autres fabricants montées ou la transformation constituent la cause des défauts et / ou dommages apparus. C’est à la personne et / ou la société responsable du montage / de la transformation ou au client
qu’incombe la charge de prouver que le montage des
pièces d’autres fabricants sur des produits Märklin
ou la transformation des produits Märklin n’est pas
à l’origine des défauts et ou dommages apparus.
Remarques importantes sur la sécurité
● La locomotive ne peut être mise en service
qu’avec un système d’exploitation adéquat
(Märklin courant alternatif-transformateur 6647,
Märklin Delta ou Märklin Digital).
● La locomotive ne peut être alimentée en courant
que par une seule source de courant.
● Veuillez impérativement respecter les remarques
sur la sécurité décrites dans le mode d’emploi en
ce qui concerne le système d’exploitation.
Werking
Deze locomotief biedt u:
● Naar keuze rijden met conventionele wisselstroom
transformatoren (transformator 32 VA nr. 6647),
Märklin Delta of Märklin-digitaal-systeem.
Het bedrijfssysteem wordt automatisch herkend.
Het gebruik van rijregelaars van andere systemen
(gelijkstroom, puls-breedte sturing of meer-treinen
besturingssystemen van andere fabrikanten) is
niet mogelijk.
● Rijrichtingsafhankelijke verlichting is in het digitaal-
systeem schakelbaar.
● Handmatig instellen van het Delta- of digitaaladres
d.m.v. de codeerschakelaars op de elektronicaprint.
● Instelbare maximumsnelheid.
● Instelbare optrek- en afremvertraging.
7
Page 8
Alleen bij het gebruik met de Control-Unit 6021:
● Schakelbare sluitverlichting.
● Rijrichtingsafhankelijke frontverlichting is in
digitaalbedrijf of in het bedrijf met de
Delta-Control 4 f (nr. 66045) in- en uitschakelbaar.
Bij het wisselstroombedrijf is de intensiteit van de
verlichting afhankelijk van de rijsnelheid. Bij het
gebruik met een Delta-Control 6604,
is de verlichting voortdurend uitgeschakeld.
Bij het gebruik met een Delta-Station 6607,
is de verlichting voortdurend ingeschakeld.
● Minimaliseren van de optrek- en afremvertraging.
De bij normaal gebruik noodzakelijke onderhoudspunten worden verderop beschreven. Voor reparaties
en onderdelen kunt u zich tot uw Märklin-handelaar
wenden.
Elke aanspraak op garantie en schadevergoeding is
uitgesloten, wanneer in Märklin-producten niet door
Märklin vrijgegeven vreemde onderdelen ingebouwd
en / of Märklin-producten omgebouwd worden en de
ingebouwde vreemde onderdelen resp. de ombouw
oorzaak van nadien opgetreden defecten en / of
schade was. De aantoonplicht en de bewijslijst
daaromtrent, dat de inbouw van vreemde onderdelen in Märklin-producten of de ombouw van Märklinproducten niet de oorzaak van opgetreden defecten
en / of schade is geweest, berust bij de voor de
inbouw en/of ombouw verantwoordelijke persoon
en / of firma danwel bij de klant.
Veiligheidsvoorschriften
● De loc mag alleen met een daarvoor bestemd
bedrjfssysteem (Märklin wisselstroom transformator 6647, Märklin Delta of Märklin digitaal)
gebruikt worden.
● De loc mag niet vanuit meer dan één stroom-
voorziening gelijktijdig gevoed worden.
● Lees ook aandachtig de veiligheidsvoorschriften
in de gebruiksaanwijzing van uw bedrijfssysteem.
8
Page 9
Función
Esta locomotora ofrece:
● Funcionamiento a elección con corriente alterna
convencional (transformador 32 VA refa6647),
Märklin Delta o Märklin Digital. Reconoce
automáticamente la forma de corriente. No funciona con mandos de otros sistemas (corriente
continua, de impulsos, tráfico multi-tren de otros
fabricantes).
● Faros encendidos según el sentido de marcha.
En Digital se pueden encender y apagar.
● Electrónica de ruidos incorporada, en Digital se
puede apagar.
● Selección manual del código Delta o Digital en el
codificador del circuito impreso electrónico.
● Velocidad máxima ajustable.
● Arranque y frenado progresivo ajustable.
Solamente en funcionamiento con
Control-Unit 6021:
● Luces de cola conmutables.
● Luces de los faros frontales gobernalbles en Digital
o con Delta-Control 4f (nº 66045) dependiendo
del sentido de marcha. En convencional la intensidad de la luz depende de la velocidad. Con
Delta-Control 6604 faros siempre apagados.
Con Delta-Station 6607 siempre encendidos.
● Ilegar con la tecla función al minimo del arranque
y frenado seleccionado.
A continuación se describen los trabajos de mantenimiento en un funcionamiento normal. Para reparaciones o recambios contacte con su proveedor
Märklin especializado.
9
Page 10
Se excluye todo derecho de garantía, prestación de
garantía e indemnización sobre aquellos productos
Märklin en los que se hubieran montado piezas ajenas
no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan sido modificados cuando
la piezas ajenas montadas o la modificación sean las
causas de los desperfectos y/o daños posteriormente
surgidos. La persona y/o empresa o el cliente responsable del montaje o modificación será el responsable
de probar y alegar que el montaje de piezas ajenas
o la modificación en/de productos Märklin no son
las causas de los desperfectos y/o daños surgidos.
Aviso de seguridad
● La locomotora solamente debe funcionar en un
sistema de corriente propio (Märklin corriente
alterna – transformador 6647 – Märklin Delta
o Märklin Digital).
● La locomotora no deberá recibir corriente eléctrica
mas que de un solo punto de abasto.
● Observe bajo todos los conceptos, las medidas
de seguridad indicadas en las instrucciones de
su sistema de funcionamiento.
Funzionamento
Questa locomotiva presenta:
● Opzione di scelta tra funzionemento tradizionale a
corrente alternata (Transformer da 32 VA N. 6647),
Märklin Delta oppure Märklin Digital. Il tipo di funzionamento viene riconosciuto automaticamente.
Il funzionamento con regolatori di marcia di altri
sistemi (corrente continua, comando con impulsi
di larghezza variabile, comando per molti treni di
altri fabbricanti) non é possibile.
● Illuminazione dipendente dal senso di marcia.
Commutabile nel funzionamento Digital.
● Impostazione manuale degli indirizzi Delta
oppure Digital tramite commutatore di codifaca
sul modulo elettronico.
● Velocità massima regolabile.
● Ritardo di avviamento / frenatura regolabile.
10
Page 11
Soltanto nel funzionamento con
Control-Unit 6021:
● Fanale posteriore commutabile.
● Illuminazione di testa dipendente dalla direzione
di marcia attivabile / disattivabile nel funzionamento Digital oppure nel funzionamento con
Delta-Control 4f (N. 66045). Con l’esercizio
a corrente alternata l’intensità dell’illuminazione
in testa è in funzione della velocità. Con il modo
Delta-Control 6604 l’illuminazione in testa
è costantemente disattivata. Con il modo
Delta-Station 6607 l’illuminazione in testa
è costantemente attivata.
● Riduzione al minimo del ritardo di avviamento /
frenatura impostato tramite un tasto funzione.
Qui di seguito vengono descritte le operazioni di
manutenzione che si verificano nel normale esercizio. Per riparazioni oppure parti di ricambio Vi
preghiamo di rivolgerVi al Vostro rivenditore specializzato Märklin.
Märklin non fornisce alcuna garanzia, assicurazione
e risarcimento danni in caso di montaggio sui prodotti Märklin di componenti non espressamente
approvati dalla ditta. Märklin altresì non risponde in
caso di modifiche al prodotto, qualora i difetti e i
danni riscontrati sullo stesso siano stati causati da
modifiche non autorizzate o dal montaggio di componente esterni da lei non approvati. L'onere della
prova che i componenti montati e le modifiche
apportate non sono state la causa del danno o del
difetto, resta a carico del cliente o della persona / ditta
che ha effettuato il montaggio di componenti estranei
o che ha apportato modifiche non autorizzate.
Avvertenze per la sicurezza
● Tale locomotiva deve essere impiegata soltanto
con un sistema di funzionamento adeguato per
questa (trasformatore per corrente alternata
Märklin 6647, Märklin Delta oppure Märklin Digital).
● La locomotiva non deve venire alimentata nello
stesso tempo con più di una sorgente di potenza.
● Vogliate prestare assolutamente attenzione alle
avvertenze di sicurezza nelle istruzioni di impiego
per il Vostro sistema di funzionamento.
11
Page 12
Funktion
Loket erbjuder:
● Valfritt konventionell växelströmsdrift (Transformer
32 VA nr. 6647), Märklin Delta eller Märklin Digital.
Driftsättet identifieras automatiskt. Drift med körenheter av andra system (likström, impulsbreddad
styrning, flertågs- styrningar av andra fabrikat) är
inte möjlig.
● Körriktningsberoende belysning. Kan kopplas in
vid digital drift.
● Manuell inställning av Delta- eller digitaladressen
via kodningsställaren på elektronikkretskortet.
● Inställbar maxhastighet.
● Inställbar accelerations- och bromsfördröjning.
Endast vid drift med Control-Unit 6021:
● Kopplingsbart bakljus.
● Körriktningsberoende frontbelysning vid digital drift
eller, vid drift med Delta-Control 4 f (Nr. 66045),
kan den tändas och släckas. Vid drift med växelström är strålkastarnas intensitet beroende på
hastigheten. Vid drift med Delta-Control 6604
är strålkastarna permanent släckta. Vid drift med
Delta-Station 6607 är strålkastarna permanent
tända.
● Minimering av inställd accelerations- och broms-
fördröjning via funktionstangent.
Underhållsarbeten, som uppstår vid vanlig användning, beskrivs som följer. Kontakta din Märklinhandlare för reparationer eller reservdelar.
12
Page 13
Varje form av anspråk på garanti och skadestånd
är utesluten om delar används i Märklin-produkter
som inte har godkänts av Märklin och / eller om
Märklin-produkter har modifierats och de inbyggda
främmande delarna resp. modifieringen var upphov
till de därefter uppträdande felen och / eller skadorna.
Bevisbördan för att inbyggnaden av främmande
delar i eller ombyggnaden av Märklin-produkter
inte är upphovet till de uppträdande felen och / eller
skadorna, bär den person och / eller företag resp.
kund som är ansvarig för in- och / eller ombyggnaden.
Säkerhetsanvisningar
● Loket får endast köras med ett därtill avsett drift-
system (Märklin Växelström-transformator 6647,
Märklin Delta eller Märklin Digital).
● Loket får inte samtidigt försörjas av mer än en
kraftkälla.
● Beakta alltid säkerhetsanvisningarna i bruksanvis-
ningen som hör till respektive driftsystemet.
Funktion
Disse lokomotiver tilbyder:
● Valgfri konventionel vekselstrømsdrift (transformer
32 VA nr. 6647), Märklin Delta eller Märklin Digital.
Driftsarten registreres automatisk. Det er ikke
muligt at anvende køreudstyr fra andre systemer
(jævnstrøm, impulsbreddestyring, flertogs-styring
af andre fabrikater).
● Belysning afhængig af køreretning. Kan tændes
og slukkes til digitaldrift.
● Manuel indstilling af Delta- eller digitaladressen via
indkodningskontakt på den elektronikske
printplade.
● Indstillelig maksimalhastighed.
● Indstillelig opstart- / bremseforsinkelse.
13
Page 14
Kun ved drift med Control-Unit 6021:
● Baglygter, der kan tændes og slukkes.
● Køreretningsafhængig frontbelysning kan
tændes / slukkes i digitaldrift eller i drift med
Delta-Control 4 f (Nr. 66045). Ved vekselstrømsdrift er intensiteten af frontbelysningen
afhængig af hastigheden. Ved drift med
Delta-Control 6604 er frontbelysningen permanent
slukket. Ved drift med Delta-Station 6607 er frontbelysningen permanent tændt.
● Minimering af den indstillede opstart-/ bremse-
forsinkelse via funktionstast.
Vedligeholdelse ved normal drift er beskrevet efterfølgende. Reparationer og reservedele får De hos
Deres Märklin-forhandler.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket, hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet dertil
af Märklin og / eller hvis Märklinprodukter bygges om
og de indbyggede fremmeddele hhv. ombygningen
var årsag til sådanne opståede mangler og / eller
skader. Det påhviler kunden hhv. den person og / eller
det firma, der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter
ikke var årsag til opståede mangler og / eller skader.
Vink om sikkerhed
● Lokomotivet må kun bruges med et driftssystem
(Märklin vekselstrøm-transformator 6647, Märklin
Delta eller Märklin Digital), der er beregnet dertil.
● Lokomotivet må ikke forsynes fra mere end én
strømkilde ad gangen.
● Vær under alle omstændigheder opmærksom
på de vink om sikkerhed, som findes i brugsanvisningen for Deres driftssystem.
14
Page 15
15
Gehäuse abnehmen
Removing the body
Enlever le boîtier
Kap afnemen
Retirar la carcasa
Smontare il mantello
Kåpan tas av
Overdel tages af
Page 16
16
Digital 37…
Einstellung der Adresse und der Fahreigenschaften
Setting the adress and operating characteristics
Réglage de l’adresse et des propriétés de trafic
Instelling van het adres en rij-eigenschappen
Selección del código y de las prestaciones
Impostazione dell’índirizzo e delle caratteristiche di marcia
Inställning av adress och köregenskaper
Indstilling af adressen og køreegenskaberne
Höchst-Geschwindigkeit
Maximum speed
Vitesse maximum
Macimum snelheid
Velocidad máxima
Velocità massima
Maxfart
Maksimalhastighed
Anfahr- und Bremsverzögerung
Acceleration and braking delay
Progressivité au démarrage et au freinage
Optrek- en afremvertraging
Arranque y frenado progresivo
Ritardo di avviamento e frenatura
Accelerations- och bromsfördröjning
Igangsætnings- og bremsforsinkelse
Adressänderung Delta / Digital
Changing addresses for Delta / Digital
Choix d’adresses Delta / Digital
Adres wijzigen Delta / digitaal
Cambio de dirección Delta / Digital
Variazione dell’indirizzo Delta / Digital
Adressändring Delta / Digital
Adresseændring Delta / Digital
– +– +
Page 17
17
Digital Digital Digital
28 – 2 3 – 5 – – 8
29 – – 3 – 5 – – 8
30 1 – – 4 5 – – 8
31 – 2 – 4 5 – – 8
32 – – – 4 5 – – 8
33 1 – – – 5 – – 8
34 – 2 – – 5 – – 8
35 – – – – 5 – – 8
36 1 – 3 – – 6 – 8
37 – 2 3 – – 6 – 8
38 – – 3 – – 6 – 8
39 1 – – 4 – 6 – 8
40 – 2 – 4 – 6 – 8
41 – – – 4 – 6 – 8
42 1 – – – – 6 – 8
43 – 2 – – – 6 – 8
44 – – – – – 6 – 8
45 1 – 3 – – – – 8
46 – 2 3 – – – – 8
47 – – 3 – – – – 8
48 1 – – 4 – – – 8
49 – 2 – 4 – – – 8
50 – – – 4 – – – 8
51 1 – – – – – – 8
52 – 2 – – – – – 8
53 – – – – – – – 8
54 1 – 3 – 5 – – –
01 – 2 3 – 5 – 7 –
02 – – 3 – 5 – 7 –
03 1 – – 4 5 – 7 –
04 – 2 – 4 5 – 7 –
05 – – – 4 5 – 7 –
06 1 – – – 5 – 7 –
07 – 2 – – 5 – 7 –
08 – – – – 5 – 7 –
09 1 – 3 – – 6 7 –
10 – 2 3 – – 6 7 –
11 – – 3 – – 6 7 –
12 1 – – 4 – 6 7 –
13 – 2 – 4 – 6 7 –
14 – – – 4 – 6 7 –
15 1 – – – – 6 7 –
16 – 2 – – – 6 7 –
17 – – – – – 6 7 –
18 1 – 3 – – – 7 –
19 – 2 3 – – – 7 –
20 – – 3 – – – 7 –
21 1 – – 4 – – 7 –
22 – 2 – 4 – – 7 –
23 – – – 4 – – 7 –
24 1 – – – – – 7 –
25 – 2 – – – – 7 –
26 – – – – – – 7 –
27 1 – 3 – 5 – – 8
55 – 2 3 – 5 – – –
56 – – 3 – 5 – – –
57 1 – – 4 5 – – –
58 – 2 – 4 5 – – –
59 – – – 4 5 – – –
60 1 – – – 5 – – –
61 – 2 – – 5 – – –
62 – – – – 5 – – –
63 1 – 3 – – 6 – –
64 – 2 3 – – 6 – –
65 – – 3 – – 6 – –
66 1 – – 4 – 6 – –
67 – 2 – 4 – 6 – –
68 – – – 4 – 6 – –
69 1 – – – – 6 – –
70 – 2 – – – 6 – –
71 – – – – – 6 – –
72 1 – 3 – – – – –
73 – 2 3 – – – – –
74 – – 3 – – – – –
75 1 – – 4 – – – –
76 – 2 – 4 – – – –
77 – – – 4 – – – –
78 1 – – – – – – –
79 – 2 – – – – – –
80 1 – 3 – 5 – 7 –
Page 18
Betrieb mit Delta
Operation with Delta
Exploitation avec Delta
Bedrijf met Delta
Funcionamiento Delta
Funzionamento con Delta
Drift med Delta
Drift med Delta
18
1234
ON
0 250
50
100
150
200
1
2
3
4
–
ON
1 – – – – – – –
1 – 3 – – – – –
1 – – – 5 – – –
1 – – – – – 7 –
1 – 3 – 5 – 7 –
1
2
3
4
–
1 – – – – – – –
1 – 3 – – – – –
1 – – – 5 – – –
1 – – – – – 7 –
1 – 3 – 5 – 7 –
!
6600
6699
ON
Betrieb mit Digital
Operation with Digital
Exploitation avec digital
Bedrijf met Digital
Funcionamiento Digital
Funzionamento con Digital
Drift med Digital
Drift med Digital
Page 19
19
Digital 37…
Funktionen bei konventionellem Betrieb:
fahrtrichtungsabhängige Beleuchtung.
Functions with conventional operation:
headlights that change over with the direction of travel.
Fonctions en exploitation conventionnelle:
éclairage en fonction du sens de la marche.
Functies bij conventioneel bedrijf:
rijrichtingafhankelijke verlichting.
Funciónes en funcionamiento convencional:
cambio de luces según el sentido de la marcha.
Funzionalità di funzionamento tradizionale:
illuminazione dipendente dal senso di marcia.
Funktioner vid konventionell drift:
körriktningsberoende belysning.
Funktioner ved konventionel drift:
kørselsretningsafhængig belysning.
LATOUR
Page 20
Funktionen bei Digital-Betrieb:
function: fahrtrichtungsabhängige Beleuchtung
Bei Betrieb mit Control-Unit (6021) zusätzlich:
f 1: Schlussbeleuchtung ein
f 4: Direkte Steuerung/eingestellte Verzögerung
und reduzierte Höchstgeschwindigkeit
Functions with Digital operation:
function: headlights that change over with the
direction of travel
Additional functions with a Control-Unit (6021):
f 1: Marker lights on
f 4: Direct control/set delay and reduced maximum
speed
Fonctions en exploitation Digital:
function: feux s’inversant selon le sens de marche
En exploitation avec Control-Unit (6021),
en supplément:
f 1: Feux de fin de convoi activés
f 4: Pilotage direct/temporisation encodée et vitesse
maximale réduite
Functies bij digitaal bedrijf:
functie: rijrichtingafhankelijke verlichting
Bij het bedrijf met de Control-Unit (6021) extra:
f 1: Sluitverlichting aan
f 4: Directe besturing / ingestelde vertraging en
gereduceerde maximumsnelheid
20
Digital 37…
f1
off
function
LATOUR
Page 21
Funciones en Digital:
función: luces dependientes del sentido de marcha
Al funcionar con el Control-Unit (6021) además:
f 1: Luces de cola encendidas
f 4: Acceso directo al arranque y frenado progresivo
y velocidad máxima regulable
Funzionalità in caso di funzionamento Digital:
function: illuminazione dependente dal senso
di marcia
In caso di funzionamento con Control-Unit (6021),
in aggiunta:
f 1: Accensione dell’illuminazione di coda
f 4: Comando diretto / ritardo impostato e riduzione
della velocità massima
Funktioner vid Digitaldrift:
function: körriktningsberoende belysning
Vid drift med Control-Unit (6021) dessutom:
f 1: Slutbelysning på
f 4: Direkt styrning / inställd fördröjning och reduce-
rad maxhastighet
Funktioner ved Digital-drift:
function: Retningsafhængig belysning
Ved anvendelse af Control-Unit (6021) yderligere:
f 1: Baglygter til
f4: Direkte styring /indstilbar bremsevirkning og
reduceret maksimalhastighed
21
f3
control unit
80
60216021
1234
ON
f4
Page 22
Schmierung nach etwa 40 Betriebsstunden
Wichtige Hinweise zum Ölen der Motorlager:
● Nur sparsam ölen (max. 1 Tropfen). Zuviel Öl führt
häufig zum Verschmieren der Kollektoren und
damit zur Beschädigung des Ankers.
● Nach dem Aufbringen des Öltropfens auf das Motor-
Lager den Anker bewegen. Anschließend überschüssiges Öl mit einem trockenen Tuch entfernen.
● Lokomotive nach Möglichkeit nicht längere Zeit
liegend lagern, da es sonst möglich ist, dass
Lageröl zum Kollektor gelangt und ihn beschädigt.
Lubrication after approximately 40 hours of
Important Information about Oiling
the Motor Bearings:
● Oil sparingly (max. 1 drop). Too much oil frequently
causes the commutator to become dirty and
thereby leads to damage to the armature.
● After you have placed a drop of oil on the motor
bearings, move the armature back and forth a
little. Now remove the excess oil with a dry cloth.
● If possible, do not store the locomotive for long
periods of time on its side, because it is possible
that the bearing oil will get into the commutator
and damage it.
22
operation
Page 23
Graissage après environ 40 heures de marche
Remarque importante au sujet
de la lubrification des paliers du moteur:
● Lubrifiez en très petite quantité (1 goutte max.).
Trop d'huile entraîne souvent l'encrassement
du collecteur et à des dommages à l'induit.
● Une fois la goutte d'huile déposée sur le palier
de moteur, faites tourner l'induit. Ensuite, essuyez
le surplus d'huile à l'aide d'un chiffon sec.
● Si possible, ne pas laisser la locomotive couchée
trop longtemps car il peut arriver que l'huile
emmagasinée dans les paliers parvienne dans
l'induit et l'endommage.
Smering na ca. 40 bedrijfsuren
Belangrijke opmerking voor het oliën
van het motorlager:
● Slechts spaarzaam oliën (max. 1 druppel). Te veel
olie leidt vaak tot versmeren van de collector en
daarmee tot beschadiging van het anker.
● Na het aanbrengen van de oliedruppel op het
motorlager het anker ronddraaien. Aansluitend met
een droge doek de overvloedige olie verwijderen.
● Locomotief indien mogelijk niet langere tijd, liggend
op de zijkant, opslaan, aangezien het dan mogelijk
is dat de olie van het motorlager de collector
bereikt en deze beschadigt.
23
Page 24
Engrase a las 40 horas de funcionamiento
Indicaciones importantes acerca del engrase
de los cojinetes del motor:
● Engrasar poco (máx. 1 gota). Demasiado aceite
ensucia el colector y llega a dañar el rotor.
● Una vez colocada la gota de aceite, mover el rotor.
A continuación quitar el aceite sobrante con un
paño seco.
● No guardar las locomotoras tumbadas durante
mucho tiempo. Es posible que el aceite llegue
hasta el colector y lo dañe.
Lubrificazione dopo circa40 ore di funzionamento
Importanti avvertenze per la lubrificazione
dei cuscinetti del motore:
● Si lubrifichi soltanto con parsimonia (al max. 1 goc-
cia). Troppo olio conduce spesso a un insudiciamento del collettore e di conseguenza al danneggiamento del rotore.
● Dopo l’applicazione della goccia di olio ai cuscinetti
del motore, si faccia muovere il rotore. Al termine,
si elimini l’olio in eccedenza con un panno asciutto.
● A seconda delle possibilità, non si lasci giacente la
locomotiva per un tempo alquanto lungo, poiché
altrimenti è possibile che l’olio dei cuscinetti arrivi
sul collettore e lo danneggi.
24
Page 25
Smörjning efter ca. 40 driftstimmar
Viktiga råd till smörjning av motorlagren:
● Smörj endast sparsamt (max 1 droppe). För mycket
olja leder till nedsmutsning av kollektorerna och
därmed skadas ankaret.
● Snurra ankaret när oljedroppen har placerats
på motorlagret. Torka bort överflödig olja med
en torr trasa.
● Loket bör inte förvaras liggande under längre tid,
eftersom i så fall lagerolja kan hamna i kollektorn
och skada denna.
Smøring efter ca. 40 driftstimer
Vigtige henvisninger vedr. smøring af motorleje:
● Giv kun lidt olie (maks. 1 dråbe). For meget olie
fører ofte til indsmøring af kollektorerne og dermed
til beskadigelse af ankeret.
● Efter anbringelse af oliedråben på motorlejet skal
ankeret bevæges. Til slut fjernes overskydende
olie med en tør klud.
● Hvis det er muligt, skal det undgås at opbevare
lokomotiver i liggende stilling i længere tid, ellers
kan det ske, at lejeolien kommer ind i kollektoren
og beskadiger den.
25
Page 26
26
Motor-Bürsten auswechseln
Changing motor brushes
Changer les balais du moteur
Koolborstels vervangen
Cambio de las escobillas
Sostituzione delle spazzole del motore
Motorborstar byts
Motorkul udskiftes
601 460
Page 27
27
Schleifer auswechseln
Changing the pickup shoe
Changer le frotteur
Vervangen van het sleepcontact
Cambio del patín toma-corriente
Sostituzione del pattino
Byt släpsko
Udskiftning af slæbesko
ca. 2 mm
7164
Page 28
28

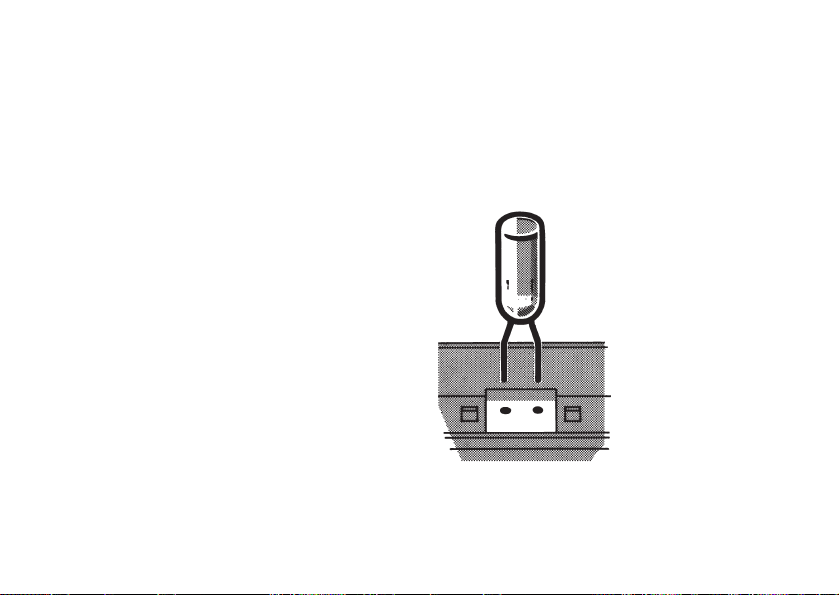

Glühlampen auswechseln
Changing light bulbs
Changer les ampoules
Gloeilamp vervangen
Sustituir la bombilla
Cambiare la lampadina
Glödlampor byts
Elpærer skiftes
610 080
Page 29
29
Haftreifen auswechseln
Changing traction tires
Changer les bandages d’adhérence
Antislipbanden vervangen
Cambio de los aros de adherencia
Sostituzione delle cerchiature di aderenza
Slirskydd byts
Friktionsringe udskiftes
7154
Page 30
30

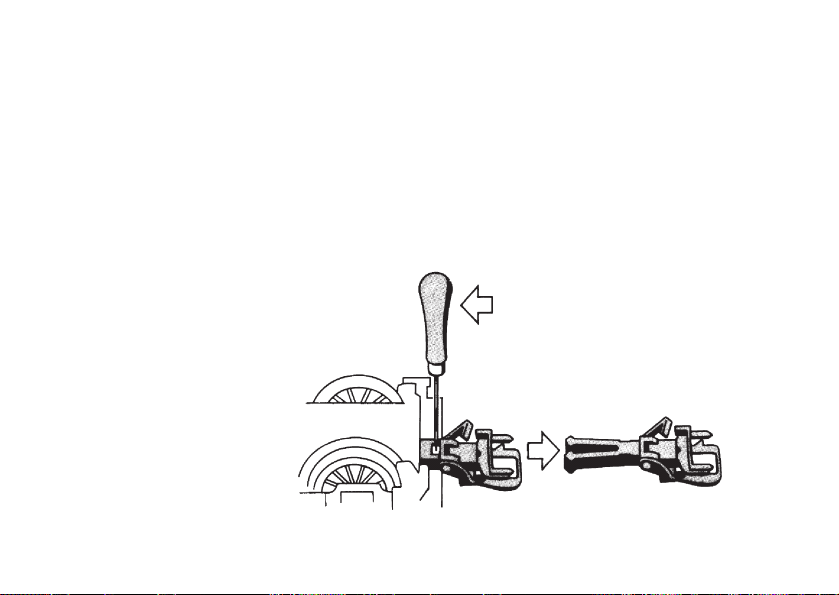

Kurzkupplung austauschen
Exchanging the close coupler
Remplacement de l’attelage court
Omwisselen van de kortkoppeling
Enganches cortos
Sostituzione del gancio corto
Utbyte av kortkoppel
Udskiftning af kortkoblingen
701 630
Page 31
31
Page 32
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including
interference that may cause undesired operation.
Gebr. Märklin & Cie. GmbH
Postfach 8 60
D-73008 Göppingen
www.maerklin.com
609 226 04 03 na
Printed in Germany
Imprimé en Allemagne
Änderungen vorbehalten
Loading...
