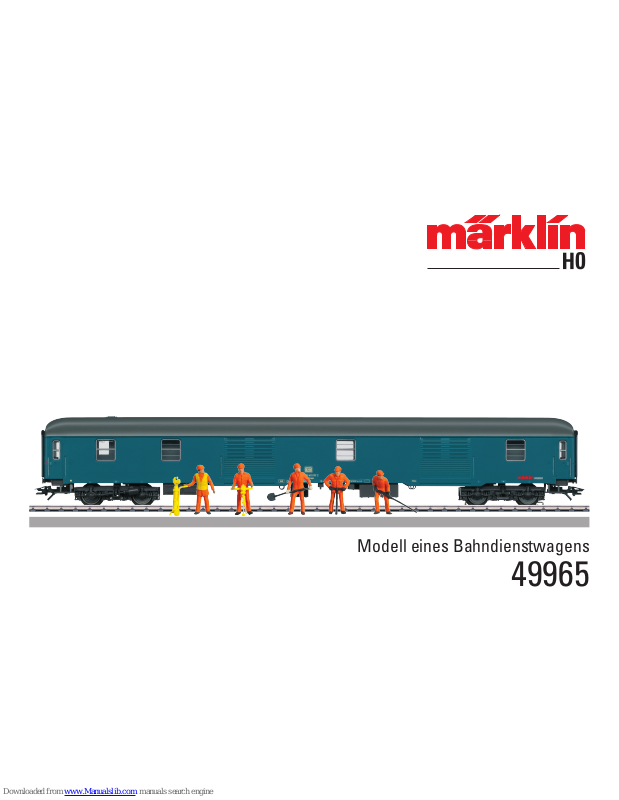

Modell eines Bahndienstwagens

49965

Page 2

Inhaltsverzeichnis Seite Informationen zum Vorbild 4 Sicherheitshinweise 6 Wichtige Hinweise 6 Funktionen 6 Schaltbare Funktionen 7 Parameter / Register 22 Ersatzteile 24

Table of Contents Page Information about the prototype 4 Safety Notes 8 Important Notes 8 Functions 8 Controllable Functions 9 Parameter / Register 22 Spare parts 24

Sommaire Page Informations concernant le wagon réel 5 Remarques importantes sur la sécurité 10 Information importante 10 Fonctionnement 10 Fonctions commutables 11 Paramètre / Registre 22 Pièces de rechange 24

Inhoudsopgave Pagina Informatie van het voorbeeld 5 Veiligheidsvoorschriften 12 Belangrijke aanwijzing 12 Functies 12 Schakelbare functies 13 Parameter / Register 22 Onderdelen 24

Page 3

Indice de contenido Página Aviso de seguridad 14 Notas importantes 14 Funciones 14 Funciones posibles 15 Parámetro / Registro 22 Recambios 24

Indice del contenuto Pagina Avvertenze per la sicurezza 16 Avvertenze importanti 16 Funzioni 16 Funzioni commutabili 17 Parametro / Registro 22 Pezzi di ricambio 24

Innehållsförteckning Sidan Säkerhetsanvisningar 18 Viktig information 18 Funktioner 18 Kopplingsbara funktioner 19 Parameter / Register 22 Reservdelar 24

Indholdsfortegnelse Side Vink om sikkerhed 20 Vigtige bemærkninger 20 Funktioner 20 Styrbare funktioner 21 Parameter / Register 22 Reservedele 24

Page 4

Informationen zum Vorbild

Bahndienstwagen als Werkstattwagen der Deutschen Bundesbahn (DB), auf Basis der Bauart Dm 902. Ozeanblaue Grundfarbgebung im Zustand Anfang der 1980er-Jahre.

Angebot exklusiv nur an Insider-Club-Mitglieder mit 20jähriger Mitgliedschaft im Insider-Club.

Information about the Prototype

German Federal Railroad (DB) railroad maintenance car as a workshop car, based on type Dm 902. Ocean blue basic paint scheme as the car looked at the beginning of the Eighties.

Offer exclusively to Insider Club members with 20 years of membership in the Insider Club.

Page 5

Informations concernant le wagon réel

Véhicule pour l’entretien des voies se présentant comme une voiture-atelier de la Deutsche Bundesbahn (DB), sur la base du type Dm 902. Livrée de base bleu océan dans l’état de service du début des années 1980.

Offre réservée exclusivement aux membres Insider adhérents au club depuis 20 ans.

Informatie van het voorbeeld

Dienstwagen als werkplaatswagen van de Deutsche Bundesbahn (DB), op basis van het type Dm 902. Oceaanblauwe basiskleur in de toestand van begin jaren 1980.

Wordt uitsluitend aangeboden aan Insider-Clubleden met een lidmaatschap van 20 jaar.

Page 6

Sicherheitshinweise

• Der Bahndienstwagen darf nur mit einem dafür bestimmten Betriebssystem (Märklin AC, Märklin Delta, Märklin Digital, DCC oder Märklin Systems) eingesetzt werden.

• Nur Schaltnetzteile/Transformatoren verwenden, die Ihrer örtlichen Netzspannung entsprechen.

• Der Bahndienstwagen darf nur aus einer Leistungsquelle versorgt werden.

• Beachten Sie unbedingt die Sicherheitshinweise in der Bedienungsanleitung zu Ihrem Betriebssystem.

• Für den konventionellen Betrieb des Modells muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

• Setzen Sie das Modell keiner direkten Sonneneinstrahlung, starken Temperaturschwankungen oder hoher Luftfeuchtigkeit aus.

• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.

• Verbaute LED`s entsprechen der Laserklasse 1 nach Norm EN 60825-1.

Wichtige Hinweise

• Die Bedienungsanleitung und die Verpackung sind Bestandteile des Produktes und müssen deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben werden.

• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.

• Gewährleistung und Garantie gemäß der beiliegenden Garantieurkunde.

• Entsorgung: www.maerklin.com/en/imprint.html

Allgemeiner Hinweis zur Vermeidung elektromagnetischer Störungen:

Um den bestimmungsgemäßen Betrieb zu gewährleisten, ist ein permanenter, einwandfreier Rad-Schiene-Kontakt der Fahrzeuge erforderlich. Führen Sie keine Veränderungen an stromführenden Teilen durch.

Funktionen

• Erkennung der Betriebsart: automatisch.

• Mfx-Technologie für Mobile Station / Central Station Name ab Werk: WERKSTATTWAGEN

• Adresse ab Werk: MM 78 / DCC 03

• Diverse schaltbare Funktionen.

• Veränderbare Lautstärke der Geräusche.

Hinweis:

Das Digital-Protokoll mit den meisten Möglichkeiten ist das höchstwertige Digital-Protokoll. Die Reihenfolge der DigitalProtokolle ist in der Wertung fallend:

Priorität 1: mfx Priorität 2: DCC Priorität 3: MM Wenn zwei oder mehr digital-Protokolle am Gleis erkannt

werden, wählt der Decoder automatisch das höchstwertige Protokoll. Wird z.B. mfx und MM erkannt, wählt der Decoder mfx. Einzelne Protokolle können über den Parameter CV 50 deaktiviert werden.

Page 7

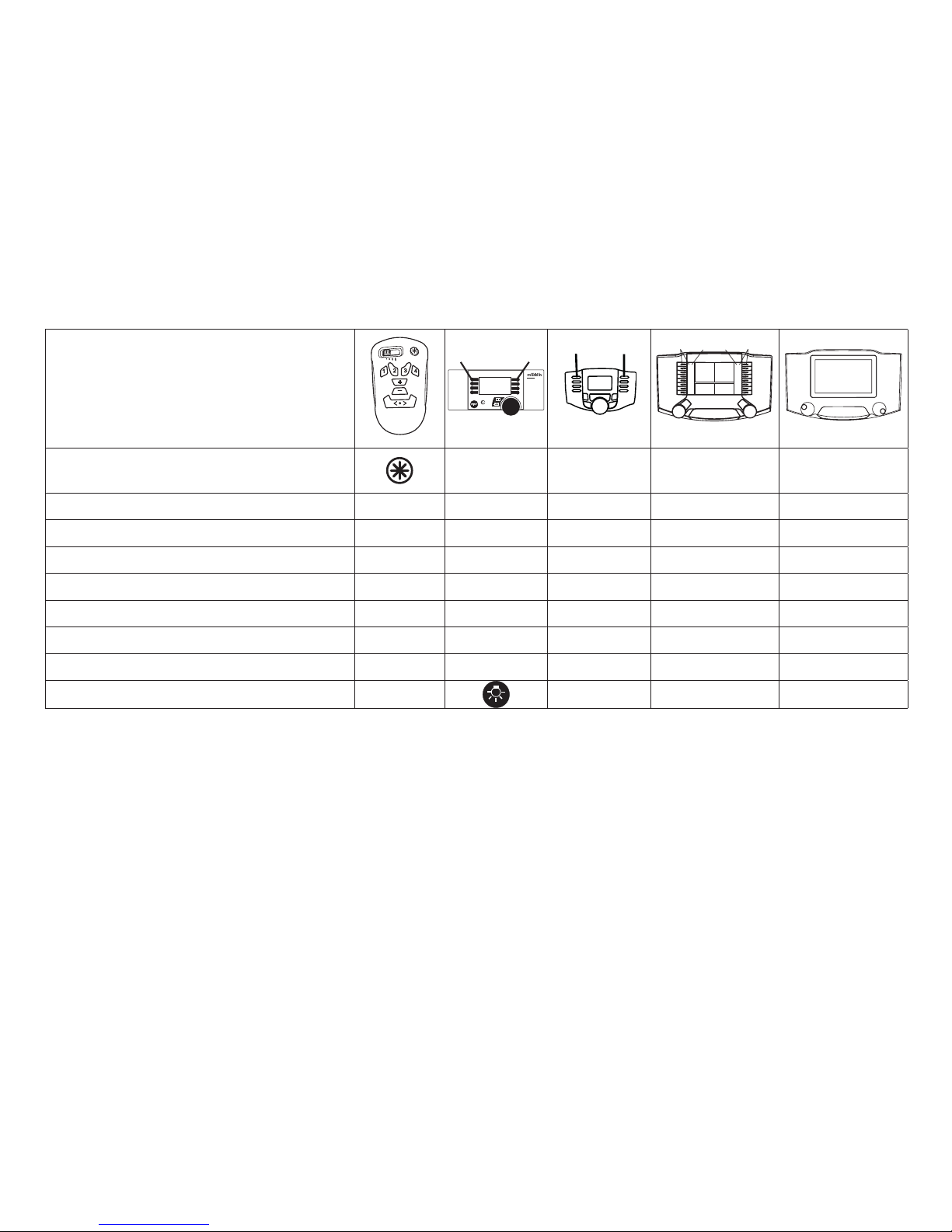

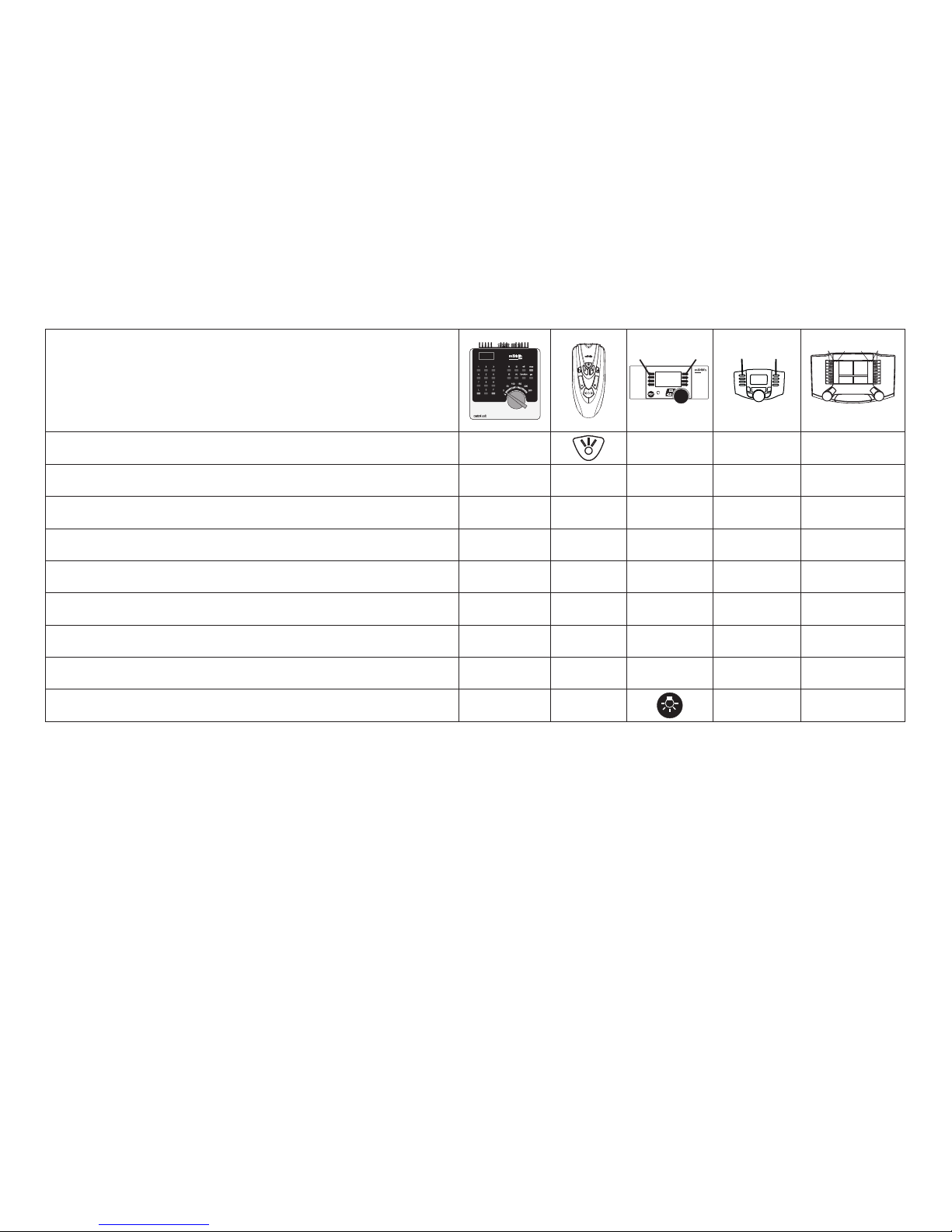

Schaltbare Funktionen

STOP

mobile station

systems

60651 / 60652

f0 - f3 f4 - f7

60653 / 60657

Trix 66950 / 66955

f0 f8 f0 f8

60212 / 60213

60214 / 60215

CS3

60216 / 60226

Geräusch: Schweißen/Winkelschleifer / Lichtﬂackern

Funktion 4 Funktion f0 Funktion f0 Funktion f0

Geräusch: Metallsägen

Funktion 1 Funktion 2 Funktion f1 Funktion f1 Funktion f1

Geräusch: Hämmern

Funktion 2 Funktion 3 Funktion f2 Funktion f2 Funktion f2

Geräusch: Flex

Funktion 3 Funktion 5 Funktion f3 Funktion f3 Funktion f3

Geräusch: Schleiferbock

— Funktion 7 Funktion f5 Funktion f5 Funktion f5

Rotes Schlusslicht rechte Seite

— Funktion 8 Funktion f6 Funktion f6 Funktion f6

Geräusch: Signalhorn

— Funktion 6 Funktion f7 Funktion f7 Funktion f7

Rotes Schlusslicht linke Seite

— Funktion 1 Funktion f8 Funktion f8 Funktion f8

Geräusch: Kompressor — Funktion f9 Funktion f9 Funktion f9

Page 8

General Note to Avoid Electromagnetic Interference: A permanent, ﬂawless wheel-rail contact is required in

order to guarantee operation for which a model is designed. Do not make any changes to current-conducting parts.

Functions

• Recognition of the mode of operation: automatic.

• Mfx technology for the Mobile Station / Central Station. Name set at the factory: WERKSTATTWAGEN

• Address set at the factory: MM 78 / DCC 03

• Various controllable functions.

• Volume can be changed for the sound effects.

Note:

The digital protocol with the most possibilities is the highest order digital protocol. The sequence of digital protocols in descending order is: Priority 1: mfx Priority 2: DCC Priority 3: MM

If two or more digital protocols are recognized in the track, the decoder automatically takes on the highest value digital protocol.For example, if mfx & MM are recognized, the mfx digital protocol is taken on by the decoder. Individual protocols can be deactivated with Parameter CV 50.

Safety Notes

•

This railroad maintenance car is to be used only with an operating system designed for it (Märklin AC, Märklin Delta, Märklin Digital, DCC or Märklin Systems).

• Use only switched mode power supply units and transformers that are designed for your local power system.

• This

railroad maintenance car

must never be supplied

with power from more than one transformer.

• Pay close attention to the safety notes in the instructions for your operating system.

• The feeder track must be equipped to prevent interference with radio and television reception, when the model is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose.

• Do not expose the model to direct sunlight, extreme changes in temperature, or high humidity.

• WARNING! Sharp edges and points required for operation.

• The LEDs in this item correspond to Laser Class 1 according to Standard EN 60825-1.

Important Notes

• The operating instructions and the packaging are a component part of the product and must therefore be kept as well as transferred along with the product to others.

• Please see your authorized Märklin dealer for repairs or spare parts.

• The warranty card included with this product speciﬁes the warranty conditions.

• Disposing: www.maerklin.com/en/imprint.html

Page 9

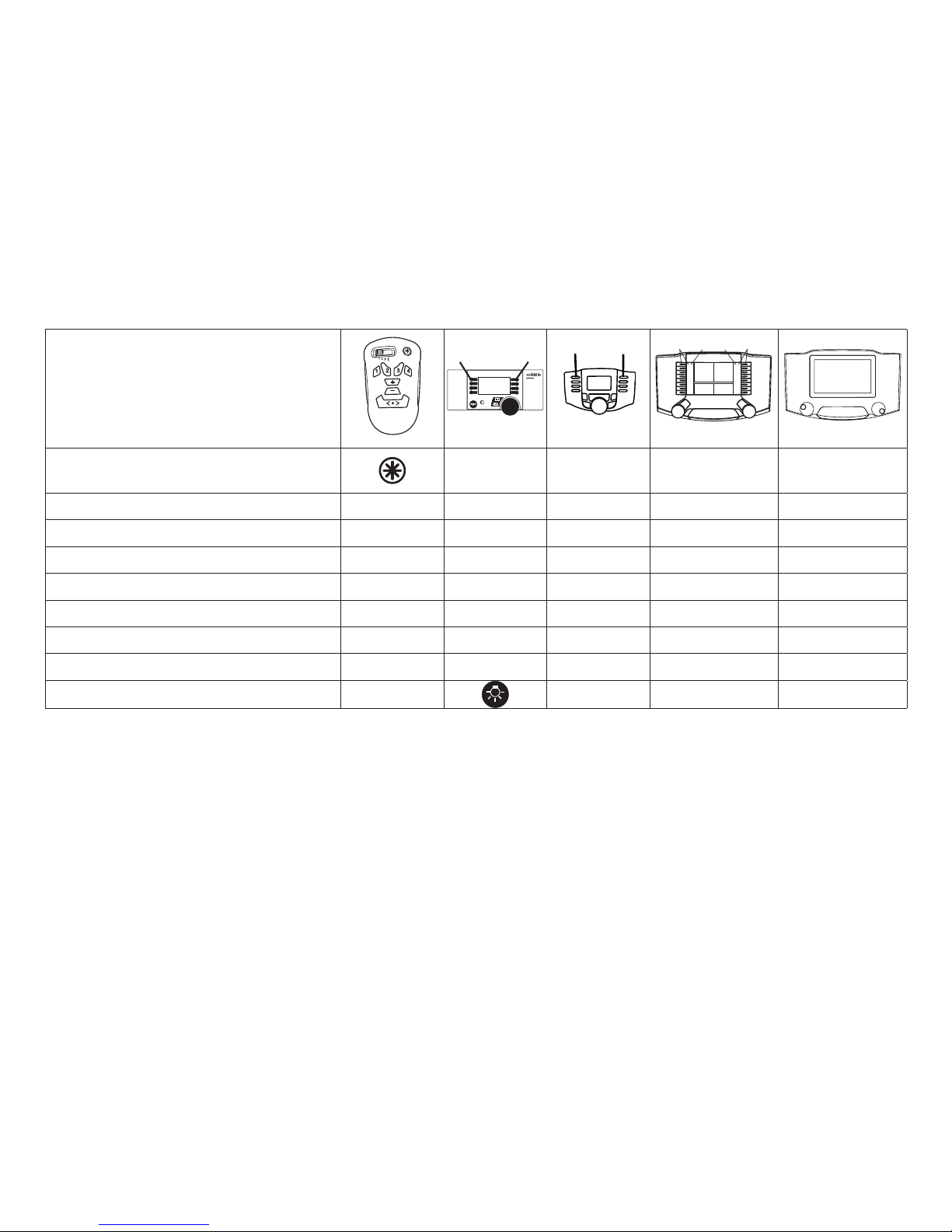

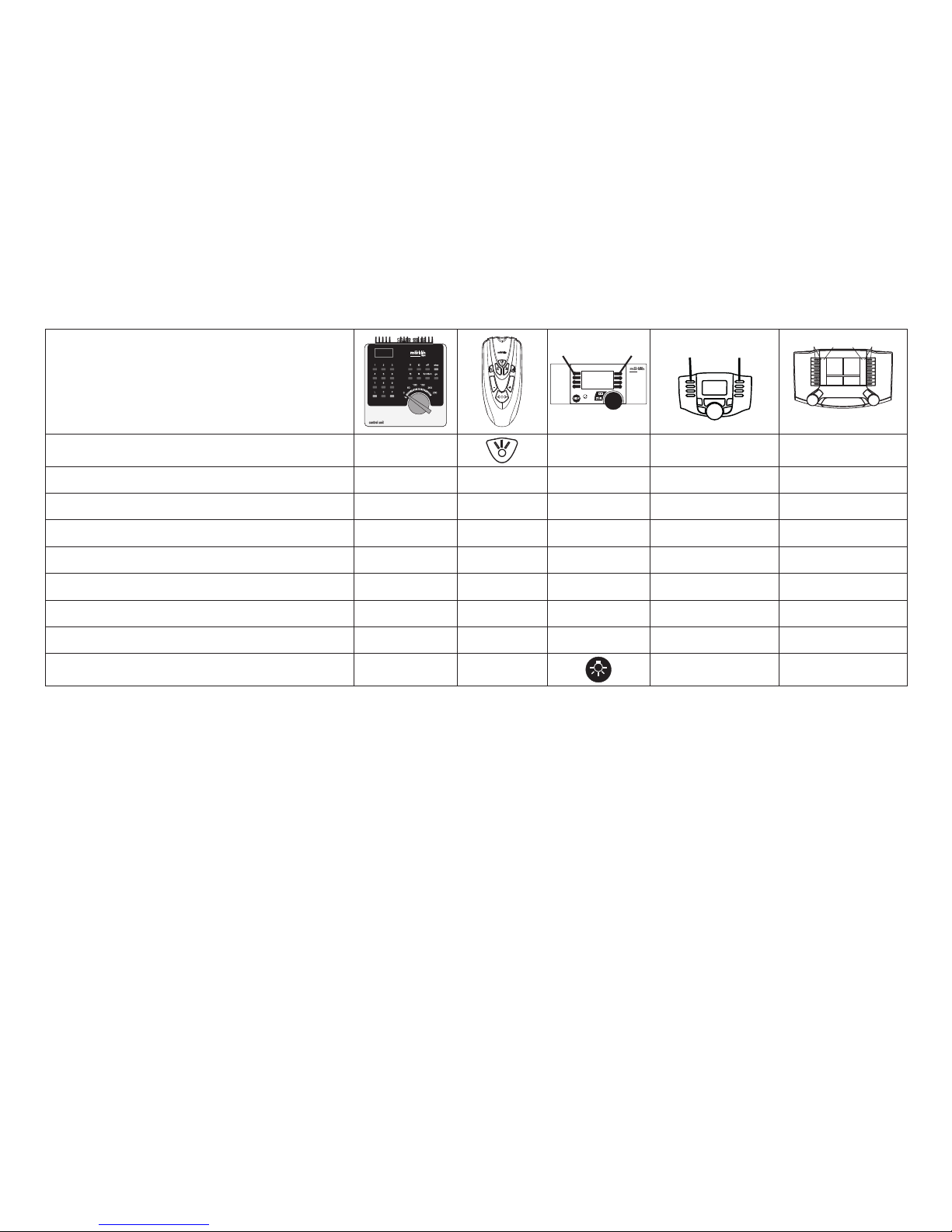

Controllable Functions

STOP

mobile station

systems

60651 / 60652

f0 - f3 f4 - f7

60653 / 60657

Trix 66950 / 66955

f0 f8 f0 f8

60212 / 60213

60214 / 60215

CS3

60216 / 60226

Sound effect: Elektric welding/Angle grinder / Light Flickering

Function 4 Function f0 Function f0 Function f0

Sound effect: Metal saw Function 1 Function 2 Function f1 Function f1 Function f1 Sound effect: Hammering Function 2 Function 3 Function f2 Function f2 Function f2 Sound effect: Angle grinder

Function 3 Function 5 Function f3 Function f3 Function f3 Sound effect: Grinder bench — Function 7 Function f5 Function f5 Function f5 Red marker light, right side — Function 8 Function f6 Function f6 Function f6 Sound effect: Horn — Function 6 Function f7 Function f7 Function f7 Red marker light, left side — Function 1 Function f8 Function f8 Function f8 Sound effect: compressor — Function f9 Function f9 Function f9

Page 10

Remarques importantes sur la sécurité

• Le véhicule pour l’entretien des voies ne peut être mis en service qu’avec un système d’exploitation adéquat (Märklin AC, Märklin Delta, Märklin Digital, DCC ou Märklin Systems).

• Utiliser uniquement des convertisseurs et transformateurs correspondant à la tension du secteur local.

• Le véhicule pour l’entretien des voies ne peut être alimenté en courant que par une seule source de courant.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi de votre système d’exploitation.

• Pour l’exploitation de le modèle en mode conventionnel, la voie de raccordement doit être déparasitée. A cet effet, utiliser le set de déparasitage réf. 74046. Le set de déparasitage ne convient pas pour l’exploitation en mode numérique.

• Ne pas exposer le modèle à un ensoleillement direct, à de fortes variations de température ou à un taux d‘humidité important.

• ATTENTION! Pointes et bords coupants lors du fonction- nement du produit.

• Les DEL installées correspondent à la classe laser 1 selon la norme EN 60825-1.

Information importante

• La notice d‘utilisation et l’emballage font partie intégrante du produit ; ils doivent donc être conservés et, le cas échéant, transmis avec le produit.

• Pour toute réparation ou remplacement de pièces, adresses-vous à votre détaillant-spécialiste Märklin.

• Garantie légale et garantie contractuelle conformément au certiﬁcat de garantie ci-joint.

• Elimination : www.maerklin.com/en/imprint.html

Indication d‘ordre général pour éviter les interférences électromagnétiques:

La garantie de l‘exploitation normale nécessite un contact roue-rail permanent et irréprochable. Ne procédez à aucune modiﬁcation sur des éléments conducteurs de courant.

Fonctionnement

• Détection du mode d’exploitation : automatique.

• Technologie mfx pour Mobile Station / Central Station. Nom encodée en usine : WERKSTATTWAGEN

• Adresse encodée en usine : MM 78 / DCC 03

• Vitesse maximale réglable.

• Diverses fonctions commutables.

Indication:

Le protocole numérique offrant les possibilités les plus nombreuses est le protocole numérique à bit de poids fort. La hiérarchisation des protocoles numériques est descendante :

Priorité 1 : mfx Priorité 2 : DCC Priorité 3 : MM Si deux ou plus de deux protocoles numériques sont re-

connus sur la voie, le décodeur choisit automatiquement le protocole numérique le plus signiﬁcatif. Entre les protocoles mfx & DCC par exemple, le décodeur choisira le protocole numérique mfx. Vous pouvez désactiver les différents protocoles via le paramètre CV 50.

Page 11

Fonctions commutables

STOP

mobile station

systems

60651 / 60652

f0 - f3 f4 - f7

60653 / 60657

Trix 66950 / 66955

f0 f8 f0 f8

60212 / 60213

60214 / 60215

CS3

60216 / 60226

Bruitage : Soudage électrique/Meuleuse d’angle / Lumière vacillante

Fonction 4 Fonction f0 Fonction f0 Fonction f0

Bruitage : Scie à métaux Fonction 1 Fonction 2 Fonction f1 Fonction f1 Fonction f1 Bruitage : Coups de marteau Fonction 2 Fonction 3 Fonction f2 Fonction f2 Fonction f2 Bruitage : Meuleuse d’angle

Fonction 3 Fonction 5 Fonction f3 Fonction f3 Fonction f3 Bruitage : Touret à meuler Fonction 4 Fonction 7 Fonction f5 Fonction f5 Fonction f5 Feu de ﬁn de convoi rouge, côté droit — Fonction 8 Fonction f6 Fonction f6 Fonction f6 Bruitage : trompe, signal — Fonction 6 Fonction f7 Fonction f7 Fonction f7 Feu de ﬁn de convoi rouge, côté gauche — Fonction 1 Fonction f8 Fonction f8 Fonction f8 Bruitage : Compresseur — Fonction f9 Fonction f9 Fonction f9

Page 12

• Afdanken: www.maerklin.com/en/imprint.html

Algemene aanwijzing voor het vermijden van elektromagnetische storingen:

Om een betrouwbaar bedrijf te garanderen is een permanent, vlekkeloos wielas - rail contact van het voertuig noodzakelijk. Voer geen wijzigingen uit aan de stroomvoerende delen.

Functies

• Herkenning van het bedrijfssysteem: automatisch.

• Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: WERKSTATTWAGEN

• Vanaf de fabriek ingesteld: MM 78 / DCC 03

• Diverse schakelbare functies.

• Volume van de geluiden instelbaar.

Opmerking:

Het digitaalprotocol met de meeste mogelijkheden is het primaire digitaalprotocol. De volgorde van de digitaalprotocollen is afnemend in mogelijkheden:

Prioriteit 1: mfx Prioriteit 2: DCC Prioriteit 3: MM Als er twee of meer digitale protocollen op de rails worden

herkend, dan neemt de decoder automatisch het hoogwaardigste protocol over; bijv. word mfx & MM herkend, dan wordt het mfx signaal door de decoder overgenomen. De verschillende protocollen kunnen via de parameter CV 50 gedeactiveerd worden.

Veiligheidsvoorschriften

• De dienstwagen mag alleen met een daarvoor bestemd bedrijfssysteem (Märklin AC, Märklin Delta, Märklin digitaal, DCC of Märklin Systems) gebruikt worden.

• Alleen net-adapters en transformatoren gebruiken waarvan de aangegeven netspanning overeenkomt met de netspanning ter plaatse.

• De Le véhicule pour l’entretien des voies mag niet vanuit meer dan een stroomvoorziening gelijktijdig gevoed worden.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

• Voor het conventionele bedrijf met de model dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• Stel het model niet bloot aan in directe zonnestraling, sterke temperatuurwisselingen of hoge luchtvochtigheid.

• OPGEPAST! Functionele scherpe kanten en punten.

• Ingebouwde LED’s komen overeen met de laserklasse 1 volgens de norm EN 60825-1.

Belangrijke aanwijzing

• De gebruiksaanwijzing en de verpakking zijn een bestanddeel van het product en dienen derhalve bewaard en meegeleverd te worden bij het doorgeven van het product.

• Voor reparatie of onderdelen kunt u zich tot uw Märklin handelaar wenden.

• Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs.

Page 13

Schakelbare functies

STOP

mobile station

systems

60651 / 60652

f0 - f3 f4 - f7

60653 / 60657

Trix 66950 / 66955

f0 f8 f0 f8

60212 / 60213

60214 / 60215

CS3

60216 / 60226

Geluid: elektrisch lassen/haakse slijper / lichtﬂakkering

Functie 4 Functie f0 Functie f0 Functie f0

Geluid: metaalzaag Functie 1 Functie 2 Functie f1 Functie f1 Functie f1 Geluid: hameren Functie 2 Functie 3 Functie f2 Functie f2 Functie f2 Geluid: haakse slijper

Functie 3 Functie 5 Functie f3 Functie f3 Functie f3 Geluid: slijpsteen — Functie 7 Functie f5 Functie f5 Functie f5 Sluitlicht rood, rechts — Functie 8 Functie f6 Functie f6 Functie f6 Geluid: signaalhoorn — Functie 6 Functie f7 Functie f7 Functie f7 Sluitlicht rood, links — Functie 1 Functie f8 Functie f8 Functie f8 Geluid: compressor — Functie f9 Functie f9 Functie f9

Page 14

Aviso de seguridad

• El coche solamente debe funcionar en un sistema de corriente propio (Märklin AC – Märklin Delta – Märklin Digital – DCC o Märklin Systems).

• Emplear únicamente fuentes de alimentación conmutadas y transformadores que sean de la tensión de red local.

• La alimentación del coche deberá realizarse descle una sola fuente de suminitro.

• Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

• Para el funcionamiento convencional de la modelo deben suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

• No exponer el modelo en miniatura a la radiación solar directa, a oscilaciones fuertes de temperatura o a una humedad del aire elevada.

• ¡ATENCIÓN! Esquinas y puntas aﬁladas condicionadas a la función.

• Los LEDs incorporados corresponden a la clase de láser 1 según la norma europea EN 60825-1.

Notas importantes

• Las instrucciones de empleo y el embalaje forman parte íntegra del producto y, por este motivo, deben guardarse y entregarse junto con el producto en el caso de venderlo o transmitirlo a otro.

• Para reparaciones o recambios contacte con su proveedor Märklin especializado.

• Responsabilidad y garantía conforme al documento de garantía que se adjunta.

• Eliminación: www.maerklin.com/en/imprint.html

Consejo general para evitar las interferencias electromagnéticas:

Para garantizar un funcionamiento según las previsiones se requiere un contacto rueda-carril de los vehículos permanente sin anomalías. No realice ninguna modiﬁcación en piezas conductoras de la corriente.

Funciones

• Reconocimiento del sistema: automático.

• Tecnologia Mfx per Mobile Station / Central Station. Nome di fabbrica: WERKSTATTWAGEN

• Indirizzo di fabbrica: MM 78 / DCC 03

• Diversas funciones gobernables.

• Volumen variable de los ruidos.

Nota:

El protocolo digital que ofrece el mayor número de posibilidades es el protocolo digital de mayor peso. El orden de pesos de los protocolos digitales es descendente.:

Prioridad 1: mfx Prioridad 2: DCC Prioridad 3: MM Si se detectan en la vía dos o varios protocolos digitales, el

decoder asume automáticamente el protocolo digital de mayor valor; p. ej., si se detecta mfx y MM, el decoder asume el protocolo digital mfx. Los distintos protocolos se pueden desactivar mediante el parámetro CV 50.

Page 15

Funciones posibles

STOP

mobile station

systems

60651 / 60652

f0 - f3 f4 - f7

60653 / 60657

Trix 66950 / 66955

f0 f8 f0 f8

60212 / 60213

60214 / 60215

CS3

60216 / 60226

Ruido: Soldadura eléctrica/Esmeriladora acodada / parpadeo luminoso

Función 4 Función f0 Función f0 Función f0

Ruido: Sierra para metal Función 1 Función 2 Función f1 Función f1 Función f1 Ruido: Martilleo Función 2 Función 3 Función f2 Función f2 Función f2 Ruido: Lijadora acodada

Función 3 Función 5 Función f3 Función f3 Función f3 Ruido: Aﬁladora — Función 7 Función f5 Función f5 Función f5 Luces de cola rojas derecha

— Función 8 Función f6 Función f6 Función f6 Ruido: Bocina de aviso — Función 6 Función f7 Función f7 Función f7 Luces de cola rojas izquierda

— Función 1 Función f8 Función f8 Función f8 Ruido: Compresor — Función f9 Función f9 Función f9

Page 16

• Prestazioni di garanzia e garanzia in conformità all’accluso certiﬁcato di garanzia.

• Smaltimento: www.maerklin.com/en/imprint.html

Avvertenza generale per la prevenzione di disturbi elettromagnetici:

Per garantire l’esercizio conforme alla destinazione è necessario un contatto ruota-rotaia dei rotabili permanente, esente da interruzioni. Non eseguite alcuna modiﬁcazione ai componenti conduttori di corrente.

Funzioni

• Riconoscimento del tipo di funzionamento: automatico.

• Tecnologia Mfx per Mobile Station / Central Station. Nome di fabbrica: WERKSTATTWAGEN

• Indirizzo di fabbrica: MM 78 / DCC 03

• Svariate funzionalità commutabili.

• Intensità sonora dei rumori modiﬁcabile.

Avvertenza:

Il protocollo Digital con il maggior numero di possibilità è il protocollo digitale di massimo valore. La sequenza dei protocolli Digital, con valori decrescenti, è:

Priorità 1: mfx Priorità 2: DCC Priorità 3: MM Qualora sul binario vengano riconosciuti due o più protocolli

digitali, il Decoder assume automaticamente il protocollo digitale con il valore più elevato; ad es. se viene riconosciuto mfx & MM, viene assunto dal Decoder il protocollo digitale mfx. I singoli protocolli possono venire disattivati mediante il parametro CV 50.

Avvertenze per la sicurezza

• Tale vagone di servizio deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (Märklin AC, Märklin Delta, Märklin Digital, DCC oppure Märklin Systems).

• Impiegare soltanto alimentatori “switching“ e trasformatori che corrispondono alla Vostra tensione di rete locale.

• Il vagone di servizio non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Vogliate prestare assolutamente attenzione alle avvertenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

•

Per il funzionamento tradizionale della modello il binario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

• Non esponete tale modello ad alcun irraggiamento solare diretto, a forti escursioni di temperatura oppure a elevata umidità dell’aria.

• AVVERTENZA! Per motivi funzionali i bordi e le punte sono spigolosi.

• I LED incorporati corrispondono alla categoria di laser 1 secondo la Norma EN 60825-1.

Avvertenze importanti

• Le istruzioni di impiego e l‘imballagio costituiscono un componente sostanziale del prodotto e devono pertanto venire conservati nonché consegnati insieme in caso di ulteriore cessione del prodotto.

• Per le riparazioni o le parti di ricambio, contrattare il rivenditore Märklin.

Page 17

Funzioni commutabili

STOP

mobile station

systems

60651 / 60652

f0 - f3 f4 - f7

60653 / 60657

Trix 66950 / 66955

f0 f8 f0 f8

60212 / 60213

60214 / 60215

CS3

60216 / 60226

Rumore: saldatrice elettrica/smerigliatrice angolare / tremolìo della luce

Funzione 4 Funzione f0 Funzione f0 Funzione f0

Rumore: troncatrice per metalli Funzione 1 Funzione 2 Funzione f1 Funzione f1 Funzione f1 Rumore: ribattitura Funzione 2 Funzione 3 Funzione f2 Funzione f2 Funzione f2 Rumore: strisciante ad angolo

Funzione 3 Funzione 5 Funzione f3 Funzione f3 Funzione f3 Rumore: supporto strisciante — Funzione 7 Funzione f5 Funzione f5 Funzione f5 Fanale di coda rosso, lato destro

— Funzione 8 Funzione f6 Funzione f6 Funzione f6 Rumore: tromba di segnalazione — Funzione 6 Funzione f7 Funzione f7 Funzione f7 Fanale di coda rosso, lato sinistro

— Funzione 1 Funzione f8 Funzione f8 Funzione f8 Rumore: compressore — Funzione f9 Funzione f9 Funzione f9

Page 18

Allmän information för undvikande av elmagnetiska störningar:

För att kunna garantera en problemfri traﬁk fordras först och främst fullgod kontakt mellan rälsen och fordonens/vagnarna hjul. Förändra inte lokens och vagnarnas strömledande delar och detaljer.

Funktioner

• Driftsättet igenkänns automatiskt.

• Mfx-teknologi för Mobile Station / Central Station. Namn från tillverkaren: WERKSTATTWAGEN

• Adress från tillverkaren: MM 78 / DCC 03

• Olika inställbara funktioner.

• Ljudeffekter med inställbar ljudstyrka.

Observera:

Digital-protokollet med ﬂest funktioner är högst prioriterat. Digital-protokollen inordnas i fallande ordning som följer:

Prioritet 1: mfx Prioritet 2: DCC Prioritet 3: MM Om två eller ﬂera digital-protokoll används via spåret, så an-

vänder dekodern automatiskt det högvärdigaste protokollet. Används t. ex. mfx & MM, så kommer dekodern att använda mfx-digital-protokollet. Enstaka protokoll kan avaktiveras med hjälp av CV 50.

Säkerhetsanvisningar

• Mobil verkstad får endast köras med ett därtill avsett driftsystem (Märklin AC, Märklin Delta, Märklin Digital, DCC eller Märklin Systems).

• Använd endast nätadaptrar och transformatorer anpassade för det lokala elnätet.

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.

• När motorvagnens lokdel ska köras med konventionell/ analog drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyddet får inte användas vid digital körning.

• Modellen får inte utsättas för direkt solljus, häftiga temperaturväxlingar eller hög luftfuktighet.

• VARNING! Funktionsbetingade vassa kanter och spetsar.

• Inbyggda LED (lysdioder) motsvarar laser-klass 1 enligt Ennorm 60825-1.

Viktig information

• Bruksanvisningen och förpackningen är en del av produkten och måste därför sparas och alltid medfölja produkten.

• Kontakta din Märklinfackhandlare för reparationer och reservdelar.

• Garantivillkor framgår av bifogade garantibevis.

• Hantering som avfall: www.maerklin.com/en/imprint.html

Page 19

Kopplingsbara funktioner

STOP

mobile station

systems

60651 / 60652

f0 - f3 f4 - f7

60653 / 60657

Trix 66950 / 66955

f0 f8 f0 f8

60212 / 60213

60214 / 60215

CS3

60216 / 60226

Ljud: Elsvetsning/Vinkelkap / Ljusﬂimmer Funktion 4 Funktion f0 Funktion f0 Funktion f0 Ljud: Metallsåg Funktion 1 Funktion 2 Funktion f1 Funktion f1 Funktion f1

Ljud: Hamrande Funktion 2

Funktion 3

Funktion f2 Funktion f2 Funktion f2 Ljud: Vinkelsläpsko Funktion 3 Funktion 5 Funktion f3 Funktion f3 Funktion f3 Ljud: Slipmaskin — Funktion 7 Funktion f5 Funktion f5 Funktion f5 Slutljus rött, höger sida — Funktion 8 Funktion f6 Funktion f6 Funktion f6 Ljud: Signalhorn — Funktion 6 Funktion f7 Funktion f7 Funktion f7 Slutljus rött, vänster sida

—

Funktion 1

Funktion f8 Funktion f8 Funktion f8 Ljud: Kompressor — Funktion f9 Funktion f9 Funktion f9

Page 20

Generel vejledning til forhindring af elektromagnetiske forstyrrelser:

For at sikre normal drift, er permanent, problemfri hjulskinne-kontakt på køretøjerne påkrævet. Undgå at foretage ændringer på strømførende dele.

Funktioner

• Registrering af driftsarten: automatisk.

• Mfx-teknologi til Mobile Station / Central Station. Navn ab fabrik: WERKSTATTWAGEN

• Adresse ab fabrik: MM 78 / DCC 03

• Diverse styrbare funktioner.

• Indstillelig lydstyrke af lydene.

Observera:

Digital-protokollet med ﬂest funktioner är högst prioriterat. Digital-protokollen inordnas i fallande ordning som följer:

Prioritet 1: mfx Prioritet 2: DCC Prioritet 3: MM Om två eller ﬂera digital-protokoll används via spåret, så an-

vänder dekodern automatiskt det högvärdigaste protokollet. Används t. ex. mfx & MM, så kommer dekodern att använda mfx-digital-protokollet. Enkelte protokoller kan deaktiveres via parameter CV 50.

Vink om sikkerhed

• Mobile værksted må kun bruges med et driftssystem (Märklin AC, Märklin Delta, Märklin Digital, DCC eller Märklin Systems), der er beregnet dertil.

• Anvend kun DC-DC-omformere og transformatorer, der passer til den lokale netspænding.

• Lokomotivet må ikke forsynes fra mere end én strømkilde ad gangen.

• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

• Ved konventionel drift af modellen skal tilslutningssporet støjdæmpes. Dertil skal anvendes støjdæmpningssættet

74046. Støjdæmpningssættet er ikke egnet til digital drift.

• Modellen må ikke udsættes for direkte sollys, store temperaturudsving eller høj luftfugtighed.

• ADVARSEL! Skarpe kanter og spidser pga. funktionen.

• De indbyggede lysdioder svarer til laserklasse 1 i henhold til normen EN 60825-1.

Vigtige bemærkninger

• Betjeningsvejledning og emballage hører til produktet og skal derfor gemmes og medfølge, hvis produktet gives videre til andre.

• For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.

• Garanti ifølge vedlagte garantibevis.

• Bortskafning: www.maerklin.com/en/imprint.html

Page 21

Styrbare funktioner

STOP

mobile station

systems

60651 / 60652

f0 - f3 f4 - f7

60653 / 60657

Trix 66950 / 66955

f0 f8 f0 f8

60212 / 60213

60214 / 60215

CS3

60216 / 60226

Lyd: Elektrosvejsning/Vinkelsliber / Blafrende lys

Funktion 4 Funktion f0 Funktion f0 Funktion f0

Lyd: Metalsav Funktion 1 Funktion 2 Funktion f1 Funktion f1 Funktion f1 Lyd: Hamren Funktion 2 Funktion 3 Funktion f2 Funktion f2 Funktion f2 Lyd: Vinkelsliber

Funktion 3 Funktion 5 Funktion f3 Funktion f3 Funktion f3 Lyd: Slibeblok — Funktion 7 Funktion f5 Funktion f5 Funktion f5 Slutlys rødt, højre Siete — Funktion 8 Funktion f6 Funktion f6 Funktion f6 Lyd: Signalhorn — Funktion 6 Funktion f7 Funktion f7 Funktion f7 Slutlys rødt, venstre Siete — Funktion 1 Funktion f8 Funktion f8 Funktion f8 Lyd: Kompressor — Funktion f9 Funktion f9 Funktion f9

Page 22

CV (Parameter) • CV (Parameter) • CV (Paramètre) • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV (Parameter) • CV (Parameter)

CV-Nr.

Wert • Value •

Valeur • Waarde •

Valor • Valore •

Värde • Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 01 - (80)* 255

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Ripristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien

08 08

Alternative Protokolle • Alternative Protocols • Autres protocoles • Alternatieve protocollen • Protocolos alternativos • Protocolli alternativi • Alternativa protokoll • Alternative protokoller

50 0 - 15

Lautstärke • Volume • Volume haut-parleur • Volume • Volumen del sonido • Intensità del suono • Ljudstyrka • Lydstyrke

63 01 - (63)* 255

* () = Control Unit 6021 / Mobile Station 60651/60652

Page 23

CV 50 Alternative Protokolle • CV 50 Alternative Protocols • CV 50 Autres protocoles • CV 50 Alternatieve protocollen • CV 50 Protocolos alternativos • CV 50 Protocolli alternativi • CV 50 Alternativa protokoll • CV 50 Alternative protokoller

Analog AC Analog AC Analogique CA Analoog AC Analógico AC Analogico AC Analog AC Analog AC

Analog DC Analog DC Analogique CC Analoog DC Analógico DC Analogico DC Analog DC Analog DC

DCC oder MM DCC or MM DCC ou MM DCC of MM DCC o MM DCC oppure MM DCC eller MM DCC eller MM

mfx

Werte Values Valeurs Waarde Valores Valori Värden Værdier

Hinweis: Das aktuell genutzte

Protokoll ist nicht deaktivierbar. Note: The current protocol in use

cannot be deactivated. Remarque : Impossible de dés-

activer le protocole actuellement utilisé.

Opmerking: Het actueel gebruikte protocol kan niet gedeactiveerd worden.

Nota: El protocolo actualmente utilizado no se puede desactivar.

Avvertenza: Il protocollo attualmente utilizzato non è disattivabile.

OBS: Det just nu använda protokollet kan ej avaktiveras.

Bemærkning: Den aktuelt anvendte protokol kan ikke genaktiveres.

— — — — 0



— — — 1

—



— — 2

 

— — 3

— —



— 4



—



— 5

—

 

— 6

  

— 7

— — —



— —



—



—



 

—



— —

 



—

 

—

  

   

Page 24

334922/0319/Sc1Ef

Änderungen vorbehalten

Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen Germany www.maerklin.com

Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certiﬁcation for FCC compliance and an adjustment if necessary.

Use in the USA without this certiﬁcation is not permitted and absolves us of any liability. If you should want such certiﬁcation to be done, please contact us – also due to the additional costs incurred for this.

www.maerklin.com/en/imprint.html

Radsatz ~ E700 150 Radsatz = E700 580 Kupplungsdeichsel E214 980 Kurzkupplung E701 630

Page 25

Modell eines Bahndienstwagen

49965

Page 26

Inhaltsverzeichnis Seite Informationen zum Vorbild 4 Sicherheitshinweise 6 Wichtige Hinweise 6 Funktionen 6 Schaltbare Funktionen 7 Parameter / Register 22

Table of Contents Page Information about the prototype 4 Safety Notes 8 Important Notes 8 Functions 8 Controllable Functions 9 Parameter / Register 22

Sommaire Page Informations concernant le wagon réel 5 Remarques importantes sur la sécurité 10 Information importante 10 Fonctionnement 10 Fonctions commutables 11 Paramètre / Registre 22

Inhoudsopgave Pagina Informatie van het voorbeeld 5 Veiligheidsvoorschriften 12 Belangrijke aanwijzing 12 Functies 12 Schakelbare functies 13 Parameter / Register 22

Page 27

Indice de contenido Página Aviso de seguridad 14 Notas importantes 14 Funciones 14 Funciones posibles 15 Parámetro / Registro 22

Indice del contenuto Pagina Avvertenze per la sicurezza 16 Avvertenze importanti 16 Funzioni 16 Funzioni commutabili 17 Parametro / Registro 22

Innehållsförteckning Sidan Säkerhetsanvisningar 18 Viktig information 18 Funktioner 18 Kopplingsbara funktioner 19 Parameter / Register 22

Indholdsfortegnelse Side Vink om sikkerhed 20 Vigtige bemærkninger 20 Funktioner 20 Styrbare funktioner 21 Parameter / Register 22

Page 28

Information zum Vorbild

Bahndienstwagen als Werkstattwagen der Deutschen Bundesbahn (DB), auf Basis der Bauart Dm 902. Ozeanblaue Grundfarbgebung im Zustand Anfang der 1980er-Jahre.

Angebot exklusiv nur an Insider-Club-Mitglieder mit 20jähriger Mitgliedschaft im Insider-Club.

Information about the Prototype

German Federal Railroad (DB) railroad maintenance car as a workshop car, based on type Dm 902. Ocean blue basic paint scheme as the car looked at the beginning of the Eighties.

Offer exclusively to Insider Club members with 20 years of membership in the Insider Club.

Page 29

Informations concernant le wagon réel

Offre réservée exclusivement aux membres Insider adhérents au club depuis 20 ans.

Informatie van het voorbeeld

Dienstwagen als werkplaatswagen van de Deutsche Bundesbahn (DB), op basis van het type Dm 902. Oceaanblauwe basiskleur in de toestand van begin jaren 1980.

Wordt uitsluitend aangeboden aan Insider-Clubleden met een lidmaatschap van 20 jaar.

Page 30

Sicherheitshinweise

• Der Bahndienstwagen darf nur mit einem dafür bestimmten Betriebs-system (Märklin AC, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden.

• Nur Schaltnetzteile/Transformatoren verwenden, die Ihrer örtlichen Netzspannung entsprechen.

• Der Bahndienstwagen darf nur aus einer Leistungsquelle versorgt werden.

• Beachten Sie unbedingt die Sicherheitshinweise in der Bedienungsanleitung zu Ihrem Betriebssystem.

• Für den konventionellen Betrieb des Modells muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

• Setzen Sie das Modell keiner direkten Sonneneinstrahlung, starken Temperaturschwankungen oder hoher Luftfeuchtigkeit aus.

• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.

• Verbaute LED`s entsprechen der Laserklasse 1 nach Norm EN 60825-1.

Wichtige Hinweise

• Die Bedienungsanleitung und die Verpackung sind Bestandteile des Produktes und müssen deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben werden.

• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.

• Gewährleistung und Garantie gemäß der beiliegenden Garantieurkunde.

• Entsorgung: www.maerklin.com/en/imprint.html

Allgemeiner Hinweis zur Vermeidung elektromagnetischer Störungen:

Funktionen

• Erkennung der Betriebsart: automatisch.

• Einstellbare Adressen: 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adresse ab Werk: 78

• Mfx-Technologie für Mobile Station / Central Station. Name ab Werk: WERKSTATTWAGEN

• Diverse schaltbare Funktionen.

• Veränderbare Lautstärke der Geräusche.

Page 31

Schaltbare Funktionen

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

Digital/Systems

Geräusch: Schweißen/Flackerlicht/Elektro-Flex function/off Funktion 4 Funktion f0 Funktion f0 Geräusch: Metallsägen

f1 Funktion 1 Funktion 2 Funktion f1 Funktion f1

Geräusch: Hämmern

f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2

Geräusch: Flex

f3 Funktion 3 Funktion 5 Funktion f3 Funktion f3

Geräusch: Schleiferbock

— — Funktion 7 Funktion f5 Funktion f5

Rotes Schlusslicht rechte Seite

— — Funktion 8 Funktion f6 Funktion f6

Geräusch: Signalhorn

— — Funktion 6 Funktion f7 Funktion f7

Rotes Schlusslicht linke Seite

— — Funktion 1 Funktion f8 Funktion f8

Geräusch: Kompressor — — Funktion f9 Funktion f9

Page 32

General Note to Avoid Electromagnetic Interference: A permanent, ﬂawless wheel-rail contact is required in

order to guarantee operation for which a model is designed. Do not make any changes to current-conducting parts.

Functions

• Recognition of the mode of operation: automatic.

• Addresses that can be set:

1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Address set at the factory: 78

• Mfx technology for the Mobile Station / Central Station. Name set at the factory: WERKSTATTWAGEN

• Various controllable functions.

• Volume can be changed for the sound effects.

Safety Notes

•

This railroad maintenance car is to be used only with an operating system designed for it (Märklin AC, Märklin Delta, Märklin Digital or Märklin Systems).

• Use only switched mode power supply units and transformers that are designed for your local power system.

• This

railroad maintenance car

must never be supplied

with power from more than one transformer.

• Pay close attention to the safety notes in the instructions for your operating system.

• Do not expose the model to direct sunlight, extreme changes in temperature, or high humidity.

• WARNING! Sharp edges and points required for operation.

• The LEDs in this item correspond to Laser Class 1 according to Standard EN 60825-1.

Important Notes

• The operating instructions and the packaging are a component part of the product and must therefore be kept as well as transferred along with the product to others.

• Please see your authorized Märklin dealer for repairs or spare parts.

• The warranty card included with this product speciﬁes the warranty conditions.

• Disposing: www.maerklin.com/en/imprint.html

Page 33

Controllable Functions

Sound effect: Elektric welding function/off Function 4 Function f0 Function f0 Sound effect: Metal saw f1 Function 1 Function 2 Function f1 Function f1

Sound effect: Hammering f2 Function 2 Function 3 Function f2 Function f2 Sound effect: Angle grinder f3 Function 3 Function 5 Function f3 Function f3 Sound effect: Grinder bench

— — Function 7 Function f5 Function f5 Red marker light, right side — — Function 8 Function f6 Function f6 Sound effect: Horn — — Function 6 Function f7 Function f7 Red marker light, left side — — Function 1 Function f8 Function f8

Sound effect: compressor — — Function f9 Function f9

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

Digital/Systems

Page 34

Remarques importantes sur la sécurité

• Le véhicule pour l’entretien des voies ne peut être mis en service qu’avec un système d’exploitation adéquat (Märklin AC, Märklin Delta, Märklin Digital ou Märklin Systems).

• Utiliser uniquement des convertisseurs et transformateurs correspondant à la tension du secteur local.

• Le véhicule pour l’entretien des voies ne peut être alimenté en courant que par une seule source de courant.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi de votre système d’exploitation.

• Ne pas exposer le modèle à un ensoleillement direct, à de fortes variations de température ou à un taux d‘humidité important.

• ATTENTION! Pointes et bords coupants lors du fonctionnement du produit.

• Les DEL installées correspondent à la classe laser 1 selon la norme EN 60825-1.

Information importante

• La notice d‘utilisation et l’emballage font partie intégrante du produit ; ils doivent donc être conservés et, le cas échéant, transmis avec le produit.

• Pour toute réparation ou remplacement de pièces, adresses-vous à votre détaillant-spécialiste Märklin.

• Garantie légale et garantie contractuelle conformément au certiﬁcat de garantie ci-joint.

• Elimination : www.maerklin.com/en/imprint.html

Indication d‘ordre général pour éviter les interférences électromagnétiques:

La garantie de l‘exploitation normale nécessite un contact roue-rail permanent et irréprochable. Ne procédez à aucune modiﬁcation sur des éléments conducteurs de courant.

Fonctionnement

• Détection du mode d’exploitation : automatique.

• Adresses disponibles :

1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adresse encodée en usine : 78

• Technologie mfx pour Mobile Station / Central Station. Nom encodée en usine : WERKSTATTWAGEN

• Vitesse maximale réglable.

• Diverses fonctions commutables.

Page 35

Fonctions commutables

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

Digital/Systems

Bruitage : Soudage électrique

function/off Fonction 4 Fonction f0 Fonction f0

Bruitage : Scie à métaux

f1 Fonction 1 Fonction 2 Fonction f1 Fonction f1 Bruitage : Coups de marteau f2 Fonction 2 Fonction 3 Fonction f2 Fonction f2 Bruitage : Meuleuse d’angle f3 Fonction 3 Fonction 5 Fonction f3 Fonction f3 Bruitage : Touret à meuler — — Fonction 7 Fonction f5 Fonction f5 Feu de ﬁn de convoi rouge, côté droit — — Fonction 8 Fonction f6 Fonction f6 Bruitage : trompe, signal — — Fonction 6 Fonction f7 Fonction f7 Feu de ﬁn de convoi rouge, côté gauche — — Fonction 1 Fonction f8 Fonction f8

Bruitage : Compresseur — — Fonction f9 Fonction f9

Page 36

• Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs.

• Afdanken: www.maerklin.com/en/imprint.html

Algemene aanwijzing voor het vermijden van elektromagnetische storingen:

Om een betrouwbaar bedrijf te garanderen is een permanent, vlekkeloos wielas - rail contact van het voertuig noodzakelijk. Voer geen wijzigingen uit aan de stroomvoerende delen.

Functies

• Herkenning van het bedrijfssysteem: automatisch.

• Instelbare adressen:

1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Vanaf de fabriek ingesteld: 78

• Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: WERKSTATTWAGEN

• Diverse schakelbare functies.

• Volume van de geluiden instelbaar.

Veiligheidsvoorschriften

• De dienstwagen mag alleen met een daarvoor bestemd bedrijfssysteem (Märklin AC, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden.

• Alleen net-adapters en transformatoren gebruiken waarvan de aangegeven netspanning overeenkomt met de netspanning ter plaatse.

• De Le véhicule pour l’entretien des voies mag niet vanuit meer dan een stroomvoorziening gelijktijdig gevoed worden.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

• Stel het model niet bloot aan in directe zonnestraling, sterke temperatuurwisselingen of hoge luchtvochtigheid.

• OPGEPAST! Functionele scherpe kanten en punten.

• Ingebouwde LED’s komen overeen met de laserklasse 1 volgens de norm EN 60825-1.

Belangrijke aanwijzing

• De gebruiksaanwijzing en de verpakking zijn een bestanddeel van het product en dienen derhalve bewaard en meegeleverd te worden bij het doorgeven van het product.

• Voor reparatie of onderdelen kunt u zich tot uw Märklin handelaar wenden.

Page 37

Schakelbare functies

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

Digital/Systems

Geluid: elektrisch lassen

function/off Functie 4 Functie f0 Functie f0

Geluid: metaalzaag

f1 Functie 1 Functie 2 Functie f1 Functie f1

Geluid: hameren

f2 Functie 2 Functie 3 Functie f2 Functie f2

Geluid: haakse slijper

f3 Functie 3 Functie 5 Functie f3 Functie f3

Geluid: slijpsteen

— — Functie 7 Functie f5 Functie f5

Sluitlicht rood, rechts

— — Functie 8 Functie f6 Functie f6 Geluid: signaalhoorn — — Functie 6 Functie f7 Functie f7 Sluitlicht rood, links — — Functie 1 Functie f8 Functie f8 Geluid: compressor

— — Functie f9 Functie f9

Page 38

Aviso de seguridad

• El coche solamente debe funcionar en un sistema de corriente propio (Märklin AC – Märklin Delta – Märklin Digital o Märklin Systems).

• Emplear únicamente fuentes de alimentación conmutadas y transformadores que sean de la tensión de red local.

• La alimentación del coche deberá realizarse descle una sola fuente de suminitro.

• Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

• No exponer el modelo en miniatura a la radiación solar directa, a oscilaciones fuertes de temperatura o a una humedad del aire elevada.

• ¡ATENCIÓN! Esquinas y puntas aﬁladas condicionadas a la función.

• Los LEDs incorporados corresponden a la clase de láser 1 según la norma europea EN 60825-1.

Notas importantes

• Las instrucciones de empleo y el embalaje forman parte íntegra del producto y, por este motivo, deben guardarse y entregarse junto con el producto en el caso de venderlo o transmitirlo a otro.

• Para reparaciones o recambios contacte con su proveedor Märklin especializado.

• Responsabilidad y garantía conforme al documento de garantía que se adjunta.

• Eliminación: www.maerklin.com/en/imprint.html

Consejo general para evitar las interferencias electromagnéticas:

Funciones

• Reconocimiento del sistema: automático.

• Códigos disponibles:

1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Código de fábrica: 78

• Tecnología mfx para la Mobile Station/Central Station. Nombre de fábrica: WERKSTATTWAGEN

• Diversas funciones gobernables.

• Volumen variable de los ruidos.

Page 39

Funciones posibles

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

Digital/Systems

Ruido: Soldadura eléctrica function/off Función 4 Función f0 Función f0 Ruido: Sierra para metal

f1 Función 1 Función 2 Función f1 Función f1 Ruido: Martilleo f2 Función 2 Función 3 Función f2 Función f2 Ruido: Lijadora acodada f3 Función 3 Función 5 Función f3 Función f3 Ruido: Aﬁladora — — Función 7 Función f5 Función f5 Luces de cola rojas derecha

— — Función 8 Función f6 Función f6 Ruido: Bocina de aviso — — Función 6 Función f7 Función f7 Luces de cola rojas izquierda

— — Función 1 Función f8 Función f8 Ruido: Compresor

— — Función f9 Función f9

Page 40

• Per le riparazioni o le parti di ricambio, contrattare il rivenditore Märklin.

• Prestazioni di garanzia e garanzia in conformità all’accluso certiﬁcato di garanzia.

• Smaltimento: www.maerklin.com/en/imprint.html

Avvertenza generale per la prevenzione di disturbi elettromagnetici:

Funzioni

• Riconoscimento del tipo di funzionamento: automatico.

• Indirizzi impostabili: 1-80 (Control Unit 6021/Mobile Station 60651/652)

1-255 (Central Station 6021x/Mobile Station 60653)

• Indirizzo di fabbrica: 78

• Tecnologia Mfx per Mobile Station / Central Station. Nome di fabbrica: WERKSTATTWAGEN

• Svariate funzionalità commutabili.

• Intensità sonora dei rumori modiﬁcabile.

Avvertenze per la sicurezza

• Tale vagone di servizio deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (Märklin AC, Märklin Delta, Märklin Digital oppure Märklin Systems).

• Impiegare soltanto alimentatori “switching“ e trasformatori che corrispondono alla Vostra tensione di rete locale.

• Il vagone di servizio non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Vogliate prestare assolutamente attenzione alle avvertenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

•

• Non esponete tale modello ad alcun irraggiamento solare diretto, a forti escursioni di temperatura oppure a elevata umidità dell’aria.

• AVVERTENZA! Per motivi funzionali i bordi e le punte sono spigolosi.

• I LED incorporati corrispondono alla categoria di laser 1 secondo la Norma EN 60825-1.

Avvertenze importanti

Page 41

Funzioni commutabili

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

Digital/Systems

Rumore: saldatrice elettrica

function/off Funzione 4 Funzione f0 Funzione f0 Rumore: troncatrice per metalli f1 Funzione 1 Funzione 2 Funzione f1 Funzione f1 Rumore: ribattitura f2 Funzione 2 Funzione 3 Funzione f2 Funzione f2 Rumore: strisciante ad angolo f3 Funzione 3 Funzione 5 Funzione f3 Funzione f3 Rumore: supporto strisciante — — Funzione 7 Funzione f5 Funzione f5 Fanale di coda rosso, lato destro

— — Funzione 8 Funzione f6 Funzione f6 Rumore: tromba di segnalazione — — Funzione 6 Funzione f7 Funzione f7 Fanale di coda rosso, lato sinistro

— — Funzione 1 Funzione f8 Funzione f8 Rumore: compressore — — Funzione f9 Funzione f9

Page 42

Allmän information för undvikande av elmagnetiska störningar:

Funktioner

• Driftsättet igenkänns automatiskt.

• Inställbara adresser: 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adress från tillverkaren: 78

• Mfx-teknologi för Mobile Station / Central Station. Namn från tillverkaren: WERKSTATTWAGEN

• Olika inställbara funktioner.

• Ljudeffekter med inställbar ljudstyrka.

Säkerhetsanvisningar

• Mobil verkstad får endast köras med ett därtill avsett driftsystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems).

• Använd endast nätadaptrar och transformatorer anpassade för det lokala elnätet.

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.

• Modellen får inte utsättas för direkt solljus, häftiga temperaturväxlingar eller hög luftfuktighet.

• VARNING! Funktionsbetingade vassa kanter och spetsar.

• Inbyggda LED (lysdioder) motsvarar laser-klass 1 enligt Ennorm 60825-1.

Viktig information

• Bruksanvisningen och förpackningen är en del av produkten och måste därför sparas och alltid medfölja produkten.

• Kontakta din Märklinfackhandlare för reparationer och reservdelar.

• Garantivillkor framgår av bifogade garantibevis.

• Hantering som avfall: www.maerklin.com/en/imprint.html

Page 43

Kopplingsbara funktioner

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

Digital/Systems

Ljud: elsvetsning function/off Funktion 4 Funktion f0 Funktion f0 Ljud: metallsåg f1 Funktion 1 Funktion 2 Funktion f1 Funktion f1 Ljud: hamrande f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2 Ljud: Vinkelsläpsko f3 Funktion 3 Funktion 5 Funktion f3 Funktion f3 Ljud: Slipmaskin — — Funktion 7 Funktion f5 Funktion f5 Slutljus rött, höger sida — — Funktion 8 Funktion f6 Funktion f6 Ljud: Signalhorn — — Funktion 6 Funktion f7 Funktion f7 Slutljus rött, vänster sida — — Funktion 1 Funktion f8 Funktion f8 Ljud: Kompressor — — Funktion f9 Funktion f9

Page 44

Generel vejledning til forhindring af elektromagnetiske forstyrrelser:

For at sikre normal drift, er permanent, problemfri hjulskinne-kontakt på køretøjerne påkrævet. Undgå at foretage ændringer på strømførende dele.

Funktioner

• Registrering af driftsarten: automatisk.

• Indstillelige adresser: 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adresse ab fabrik: 78

• Mfx-teknologi til Mobile Station / Central Station. Navn ab fabrik: WERKSTATTWAGEN

• Diverse styrbare funktioner.

• Indstillelig lydstyrke af lydene.

Vink om sikkerhed

• Mobile værksted må kun bruges med et driftssystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems), der er beregnet dertil.

• Anvend kun DC-DC-omformere og transformatorer, der passer til den lokale netspænding.

• Lokomotivet må ikke forsynes fra mere end én strømkilde ad gangen.

• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

• Ved konventionel drift af modellen skal tilslutningssporet støjdæmpes. Dertil skal anvendes støjdæmpningssættet

74046. Støjdæmpningssættet er ikke egnet til digital drift.

• Modellen må ikke udsættes for direkte sollys, store temperaturudsving eller høj luftfugtighed.

• ADVARSEL! Skarpe kanter og spidser pga. funktionen.

• De indbyggede lysdioder svarer til laserklasse 1 i henhold til normen EN 60825-1.

Vigtige bemærkninger

• Betjeningsvejledning og emballage hører til produktet og skal derfor gemmes og medfølge, hvis produktet gives videre til andre.

• For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.

• Garanti ifølge vedlagte garantibevis.

• Bortskafning: www.maerklin.com/en/imprint.html

Page 45

Styrbare funktioner

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

Digital/Systems

Lyd: Elektrosvejsning

function/off Funktion 4 Funktion f0 Funktion f0 Lyd: Metalsav f1 Funktion 1 Funktion 2 Funktion f1 Funktion f1 Lyd: Hamren f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2 Lyd: Vinkelsliber f3 Funktion 3 Funktion 5 Funktion f3 Funktion f3 Lyd: Slibeblok — — Funktion 7 Funktion f5 Funktion f5 Slutlys rødt, højre Siete — — Funktion 8 Funktion f6 Funktion f6 Lyd: Signalhorn — — Funktion 6 Funktion f7 Funktion f7 Slutlys rødt, venstre Siete — — Funktion 1 Funktion f8 Funktion f8 Lyd: Kompressor — — Funktion f9 Funktion f9

Page 46

CV (Parameter) • CV (Parameter) • CV (Paramètre) • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV (Parameter) • CV (Parameter)

CV-Nr.

Wert • Value •

Valeur • Waarde •

Valor • Valore •

Värde • Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 01 - (80)* 255

08 08

Lautstärke • Volume • Volume haut-parleur • Volume • Volumen del sonido • Intensità del suono • Ljudstyrka • Lydstyrke

63 01 - (63)* 255

* () = Control Unit 6021 / Mobile Station 60651/60652

Page 47

Page 48

199587/0219/Sc3Ef

Änderungen vorbehalten

Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen Germany www.maerklin.com

Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certiﬁcation for FCC compliance and an adjustment if necessary.

www.maerklin.com/en/imprint.html
