TEE-Schnellzugwagen der DB
43855
Page 2
2
In diesen Wagen kann die Innenbeleuchtung
73400 - 2 Stück - eingebaut werden. Er ist bereits
für einen Einbau vorbereitet.
Für den Betrieb in einem festen Zugverband kön
nen bei diesem Wagen auch stromleitende Spezialkupplungen aus der Packung 7319 eingesetzt
werden. Ebenso ist die stromleitende Kupplung
aus 72021 einsetzbar.
Die Innenbeleuchtung aller mit einer dieser
beiden Kupplungen miteinander verbundenen
Wagen werden dann nur über den Schleifer die
-
ses Wagens 43855 versorgt.
The 73400 lighting kit – 2 pieces - can be
installed in this car. The latter is ready for this
installation.
Current-conducting special couplings from the
7319 package can also be used for operation in a
fixed train consist. The 72021 current-conducting
coupler can also be used.
The interior lighting for all of the cars connected
with one of these two types of couplers is then
powered from only the pickup shoe on the 43855
car.
Sur cette voiture peuvent être montés l’éclairage
intérieur réf. 73400 (2 unités). Ils est pré-équipées
pour le montage.
Dans le cas d’une exploitation en rame fixe,
vous pouvez également utiliser pour ces voitures
les attelages spéciaux conducteurs de courant
réf. 7319. L’attelage conducteur de courant réf.
72021 convient également.
L’éclairage intérieur de toutes les voitures reliées
avec l’un de ces deux attelages est alimenté via
le frotteur de cette voiture réf. 43855.
In dit rijtuig kan de binnenverlichting 73400 - 2
stuks - ingebouwd worden. De inbouw is al
voorbereid.
Voor het bedrijf met een vaste treinsamenstelling
(stam) kunnen bij deze rijtuigen ook de speciale
stroomvoerende koppelingen uit de set 7319
gebruikt worden. Eveneens is de stroomvoerende
koppeling uit 72021 toepasbaar.
De binnenverlichting van alle rijtuigen die met
deze beide koppelingen verbonden zijn, wordt
dan van stroom voorzien via het sleepcontact van
dit rijtuig 43855.
Page 3
3
En este coche puede montarse la iluminación
interior 73400 (2 unidades). Ya está preparado
para el montaje.
Para la utilización en un convoy fijo, en este coche
pueden emplearse también enganches portacorriente especiales de la caja 7319. Puede utilizarse
también el enganche portacorriente del kit 72021.
En tal caso, la iluminación interior de todos los
coches acoplados entre sí con uno de estos dos
enganches recibe la alimentación únicamente del
patín de este coche 43855.
In questa carrozza può venire installata
l’illuminazione interna 73400 - 2 elementi . Essa è
già predisposta per una sua installazione.
Per il funzionamento in un treno di composizione
fissata, nel caso di queste carrozze possono
venire impiegati anche gli speciali ganci condut
tori di corrente provenienti dalla confezione 7319.
È ugualmente utilizzabile l’aggancio conduttore di
corrente proveniente dal 72021.
L’illuminazione interna di tutte le carrozze colle
gate tra loro con uno di questi due ganci vengono
quindi alimentate soltanto tramite il pattino di
questa carrozza 43855.
För montage av vagnsbelysning och slutljuslykta i
denna vagn behövs följande: 2 st vagnsbelysnin
-
gar 73400.
För fast uppkopplade tåg kan dessa vagnar även
förses med strömledande koppel ur sats 7319.
Till detta kan även de strömledande kopplen
72021 användas.
Belysningen i samtliga vagnar som kopplas
samman med ett av dessa koppel kommer att få
sin strömförsörjning via släpskon i denna vagn:
nr 43855.
I denne vogn kan der indbygges 2 stk. indvendig
belysning 73400. Den er allerede forberedt til
indbygningen.
Til drift med et fast sammenkoblet tog kan der til
denne vogn også anvendes de strømførende specialkoblinger, som findes i sæt 7319. Desuden kan
man anvende den strømførende kobling fra 72021.
Derved bliver den indvendige belysning på alle
vogne, der er forbundet med en af disse to koblinger, forsynet via sløjfen på vognen 43855.
Page 4
4
Für den nachträglichen Einbau der Innenbeleuchtung 73400 lesen Sie die folgenden Hinweise.
Please read the following notes about installing the 73400 lighting kit.
Pour le montage ultérieur de l’éclairage intérieur réf. 73400, veuillez tenir compte des indications suivantes.
Lees voor het naderhand inbouwen van de binnenverlichting 73400 de volgende aanwijzingen.
Para el montaje posterior de la iluminación interior 73400, lea las siguientes indicaciones.
Per la successiva installazione dell’illuminazione interna 73400 vogliate leggere le seguenti avvertenze.
För montering i efterhand av vagnsbelysning 73400: Vg. se följande anvisningar.
Læs følgende henvisninger med hensyn til den efterfølgende montering af den indvendige belysning 73400.

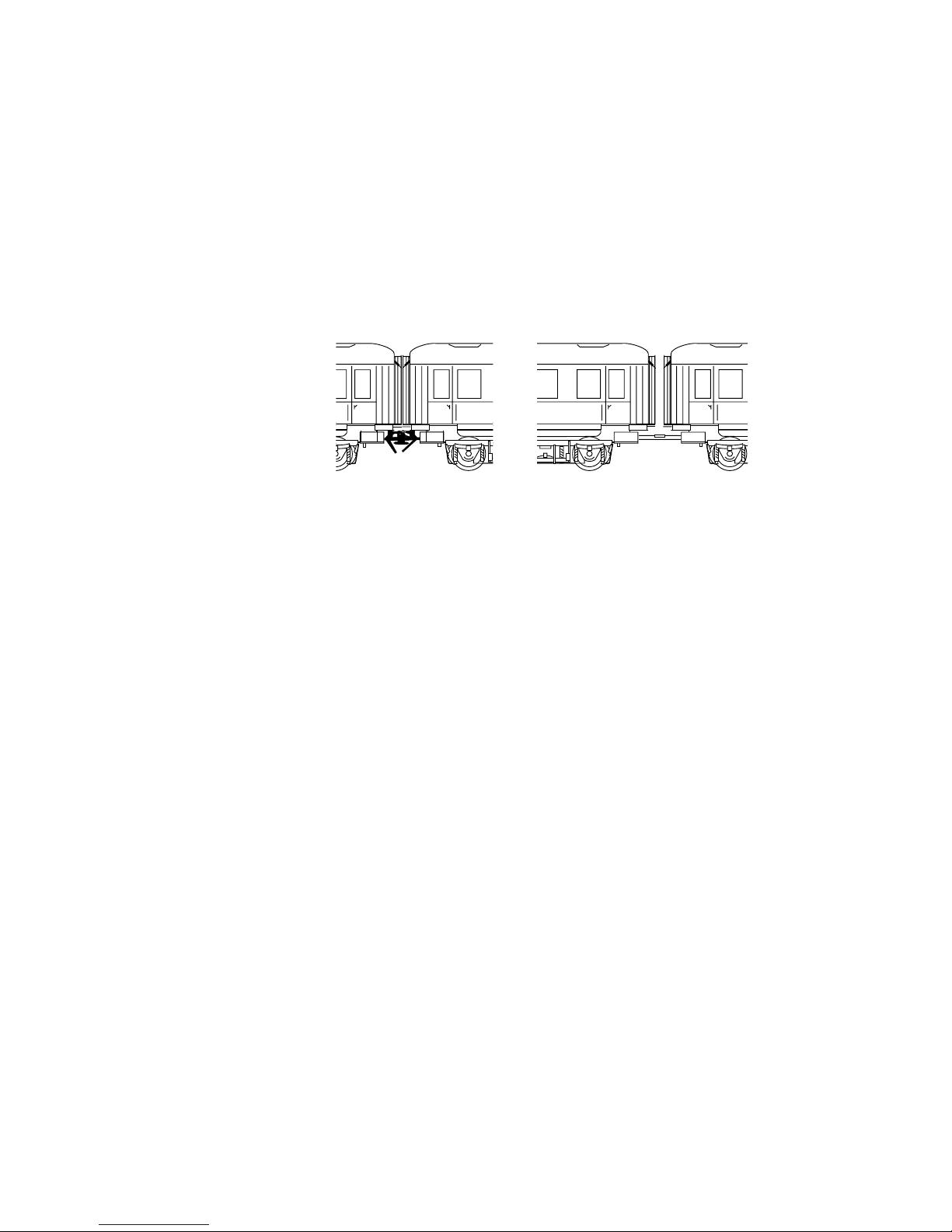

Wagen gekuppelt mit 72021...
Cars Coupled with 72021...
Voitures attelées avec 72021...
Rijtuigen gekoppeld met 72021...
Vagón acoplado con 72021...
Carrozze accoppiate con 72021...
Vagnar kopplade med koppel 72021...
Vogn sammenkoblet med 72021...
... mit 7319
... with 7319
... avec 7319
... met 7319
...con 7319
... con 7319
... med koppel 7319
... med 7319
Page 5
5
�
�

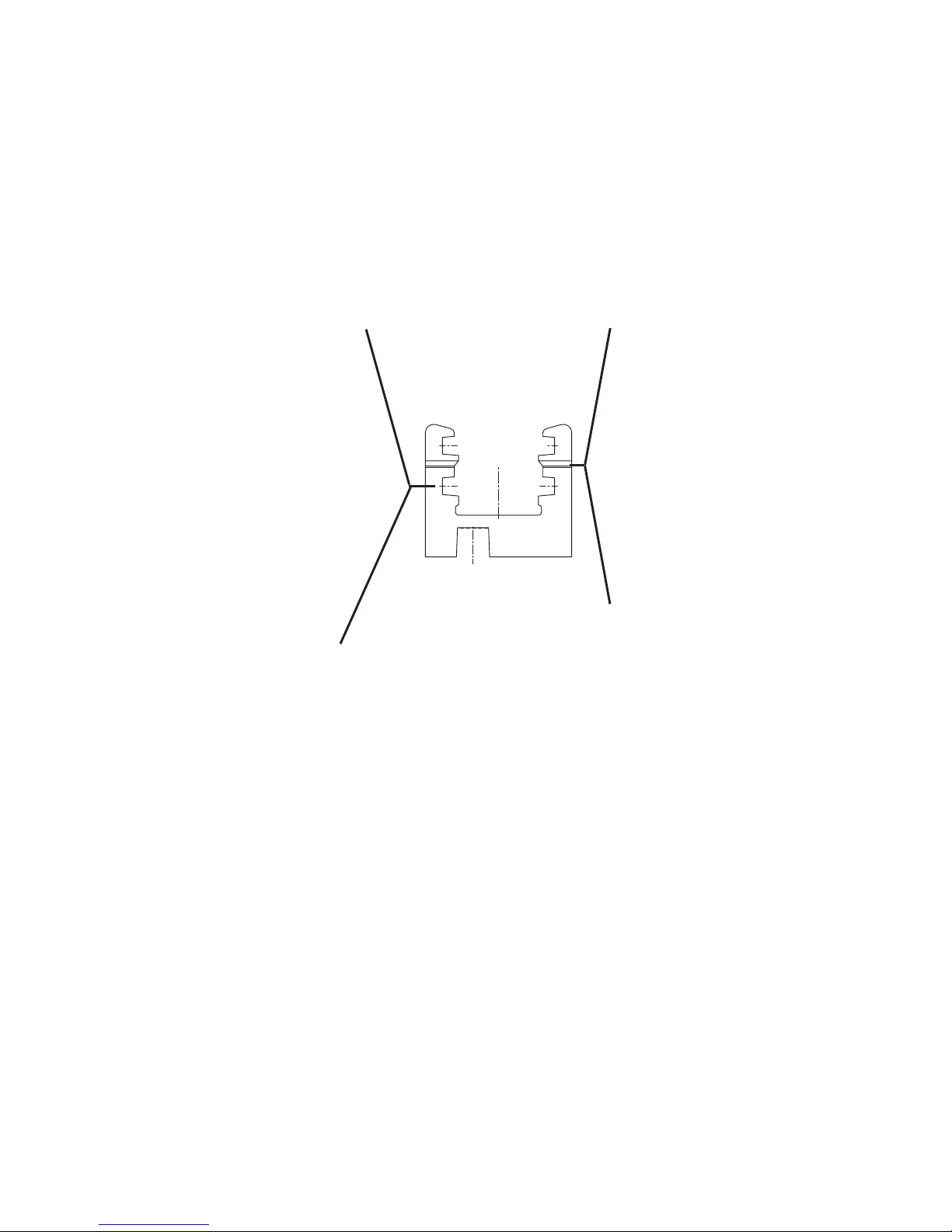

Buchse • Socket
Prise • Stekkerbus
Conector hembra • Presa
Honkontakten • Bøsningen
Stecker • Plug
Fiche • Stekker
Conector macho • Spina
Stickas • Stikket

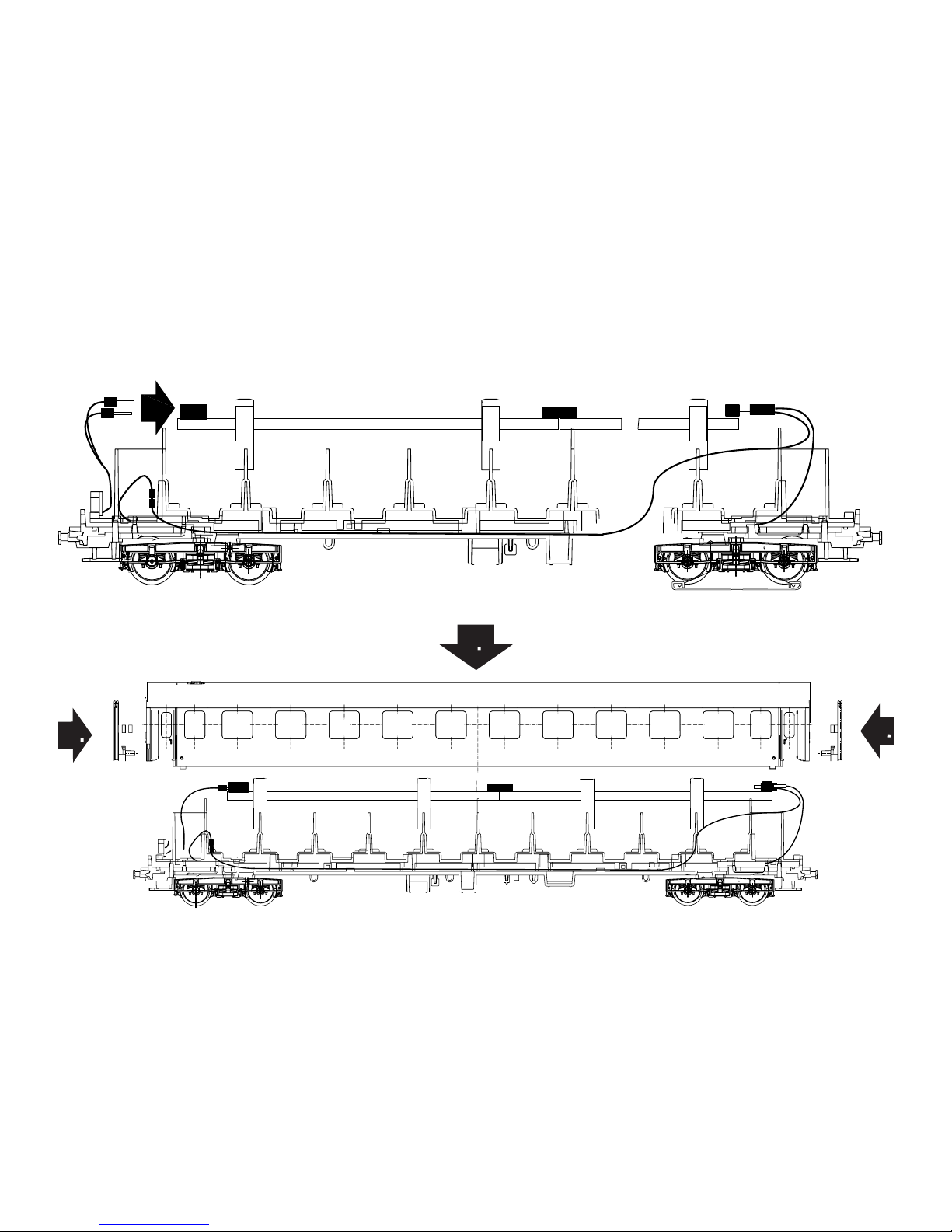

3. Die 3 Steckverbindungen lösen
Loosen the 3 plug-in connections
Débranchez les 3 connecteurs à fiches
De 3 stekkerverbindingen losnemen
Aflojar los 3 conectores
Staccare i 3 collegamenti a innesto
Lossa de 3 stickkontakterna
Løsn de 3 stikforbindelser

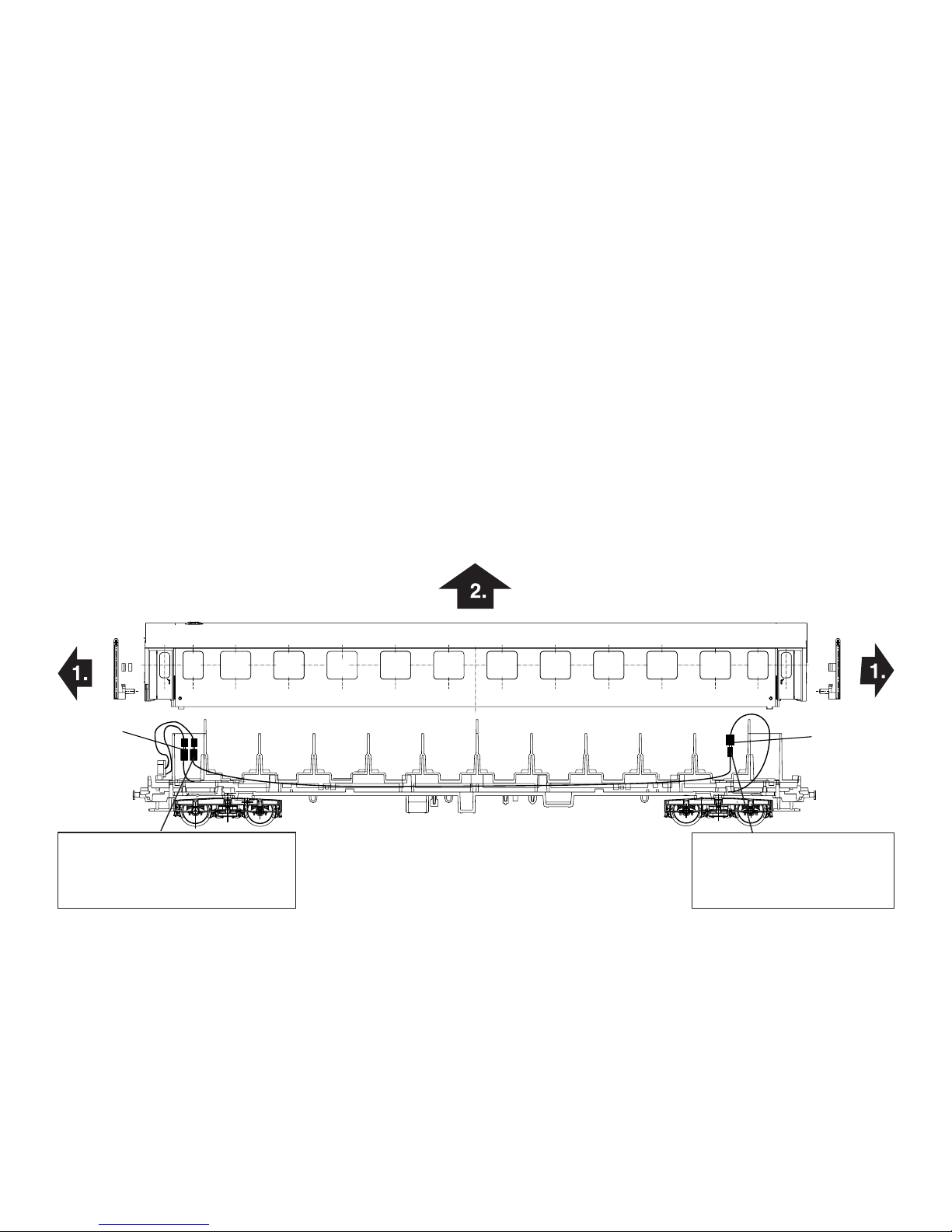

1. - 2. Gehäuse abnehmen
Removing the body
Enlever le boîtier
Huis afnemen
Retirar la carsasa
Smontare il mantello
Kåpan tas av
Overdel tages af
Page 6
6

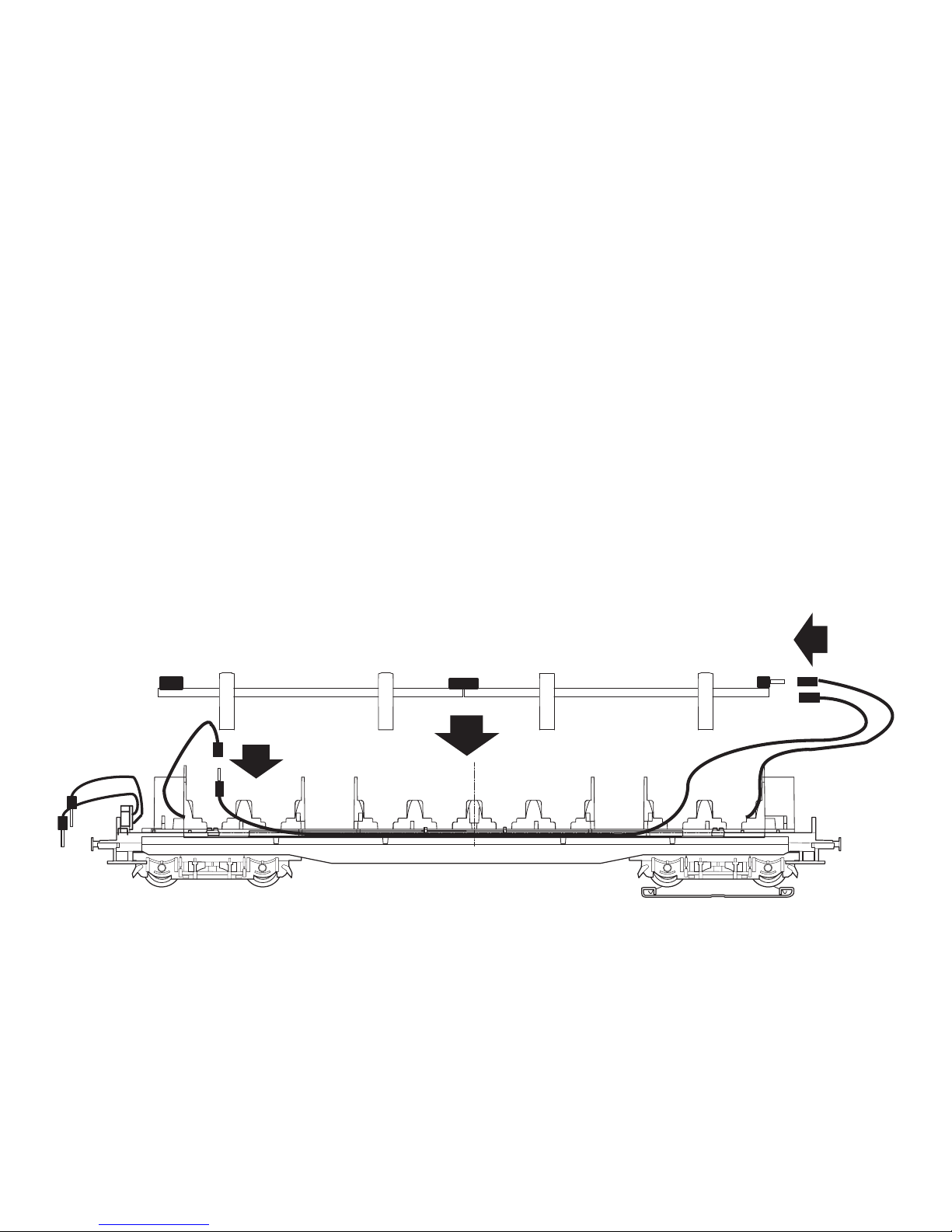

4. Braunes Kabel aus den Halterungen lösen, umdrehen und wieder einsetzen.
Loose the brown wire from the holders, turn it around, and insert it again.
Sortez le câble brun des attaches, retournez-le et remettez-le en place.
Bruine draad uit de houders nemen, omdraaien en weer aanbrengen.
Soltar el cable marrón de los sujetadores, darle la vuelta y volver a introducirlo.
Liberare il cavetto marrone dai fissaggi, invertirlo e inserirlo nuovamente.
Lossa den bruna kabeln ur hållaren, vänd den och koppla in den igen.
Løsn det brune kabel fra holderen, vend det om og sæt det ind igen.
�
Buchse • Socket
Prise • Stekkerbus
Conector hembra • Presa
Honkontakten • Bøsningen
Stecker • Plug
Fiche • Stekker
Conector macho • Spina
Stickas • Stikket
Page 7
7

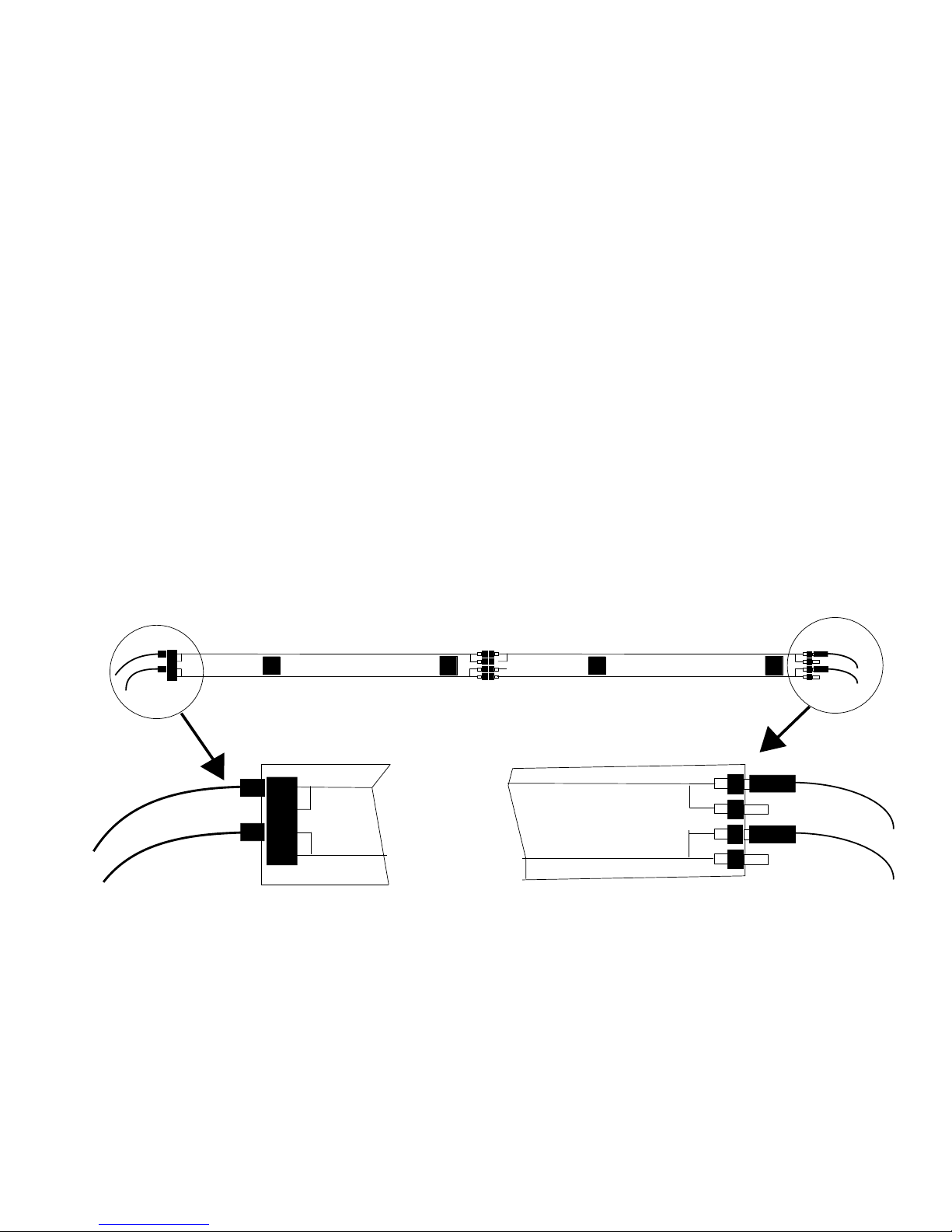

Leiterplatte einschieben in Haltebügel.
Push the circuit board into the holder.
Introduire la platine dans l’étrier de
retenue.
Printplaat in de houder schuiven.
Insertar la placa de circuito impreso en el
estribo de sujeción.
Spingere la piastrina del circuito nella
staffa di fissaggio.
Skjut in ledarplattan i bygelhållaren.
Før printkortet ind i holdebøjlen.
Bruchkante
Line or edge for cutting into 2
pieces
Bord de coupe
Breekkant
Canto partido
Spigolo di rottura
Brytkant/brottanvisning
Knækkant
Page 8
8

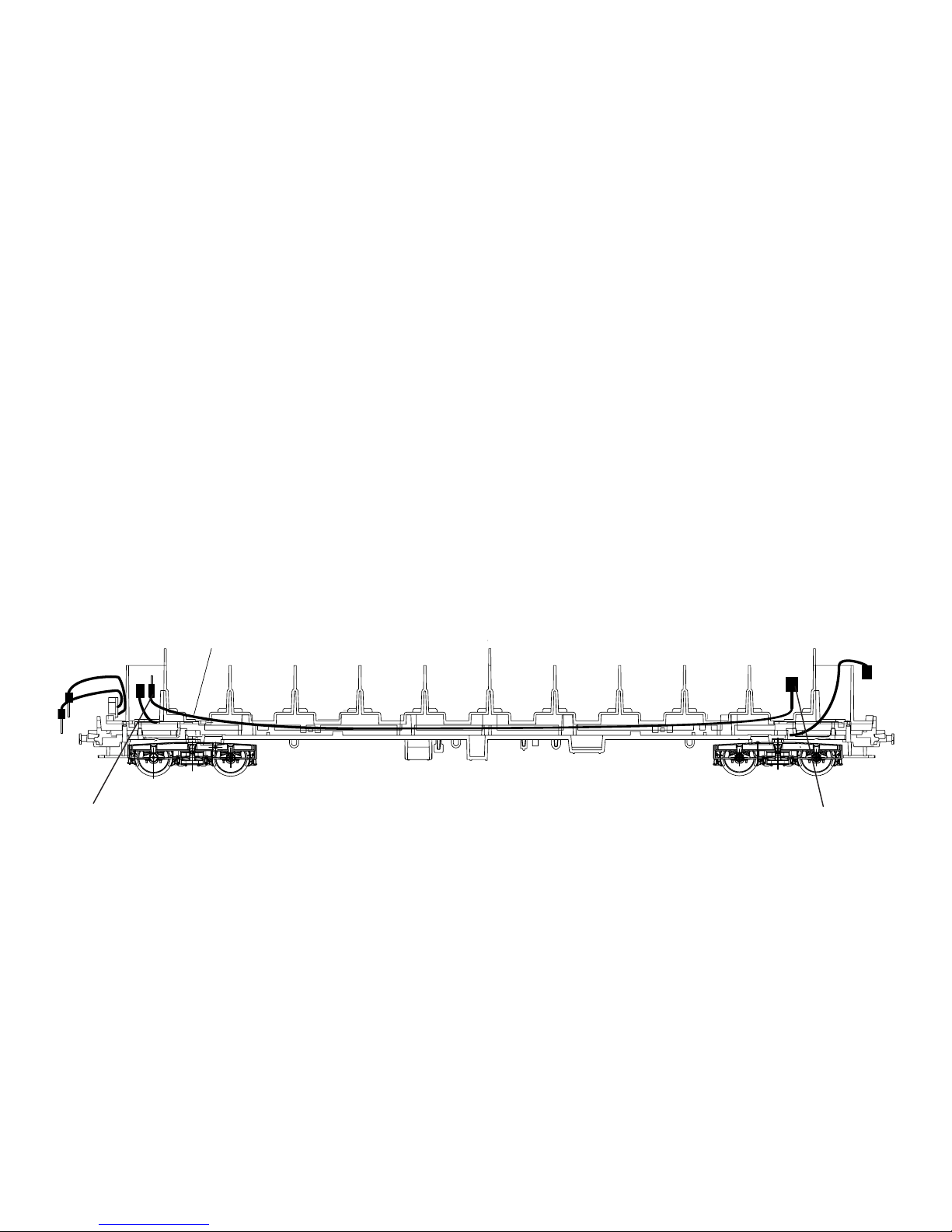

5. Braunes Kabel an Radkontakt anschließen
Connect the brown wire to a wheel contact
Reliez le câble brun au contact de la roue
De bruine draad op het wielcontact aansluiten
Conectar el cable marrón al contacto de la rueda
Collegare il cavetto marrone al contatto delle ruote
Anslut den bruna kabeln till hjulkontakten
Tilslut det brune kabel til hjulkontakten
6. Braunes Kabel und Schleifer an Innenbeleuchtung anschließen.
Connect the brown wire and the pickup shoe to the interior lighting.
Reliez le câble brun et le frotteur à l’éclairage intérieur.
Bruine draad en sleepcontact op de binnenverlichting aansluiten.
Conectar el cable marrón y el patín a la iluminación interior.
Collegare il cavetto marrone e il pattino all’illuminazione interna.
Anslut den bruna kabelsn och släpskon till vagnsbelysningen.
Tilslut det brune kabel og sløjfen til den indvendige belysning.
Page 9
9
7. Innenbeleuchtung auf Inneneinrichtung setzen.
Set the interior lighting on the car interior details.
Placez l’éclairage intérieur sur l’aménagement intérieur.
Binnenverlichting op het interieur plaatsen.
Colocar la iluminación interior en el equipamiento interior.
Collocare l’illuminazione interna sopra l’arredamento interno.
Placera vagnsbelysningen på vagnsinredningen.
Sæt den indvendige belysning på indretningen.
5.
6.
7.
Page 10
10
8.
Anschlusskabel so stecken, daß ein Kontakt
dazwischen frei bleibt!
Plug the connecting wire so that a contact in
between remains free!
Brancher le câble de raccordement de telle sorte
qu’un contact reste libre entre les deux !
Aansluitdraden zodanig insteken, dat er één
contact tussenin vrij blijft.
¡Enchufar el cable de conexión de modo que
quede libre un contacto !
Innestare il cavetto in modo che un contatto
intermedio rimanga libero!
Anslutningskabel ska stickas in på så sätt att en
mellankontakt hålls fri!
Indsæt tilslutningskabel sådan, at der er en fri
kontakt imellem!
Page 11
11
8.
8. Schlussbeleuchtung anschließen • Connect the marker lights • Branchez les feux de fin de convoi •
Sluitverlichting aansluiten • Conectar el alumbrado de cola • Collegare l’illuminazione di coda •
Anslut slutljusbelysningen • Anslut slutljusbelysningen
7.
9
10
10
Page 12
Sollte im Digitalbetrieb die Beleuchtung flackern,
so sind die Anschlusskabel an der Leiterplatte zu
vertauschen.
If the lights flicker during digital operation, then
the respective positions of the connecting wires
on the circuit board must be swapped.
Si l’éclairage vacille en mode numérique, échanger les câbles de raccordement sur la platine.
Mocht de verlichting in het digitale bedrijf flakkeren, dan dienen de aansluitdraden op de print
verwisseld te worden.
Si se observase que el alumbrado/la iluminación
parpadean en el modo digital, deben intercambiarse los cables de conexión en la placa de
circuito impreso.
Qualora nell‘esercizio Digital l‘illuminazione lampeggi, si devono in tal caso scambiare i cavetti di
collegamento alla piastra dei circuiti.
Om lamporna/lyktorna flimrar vid digitalkörning, så
ska anslutningkablarna på ledarplattan kastas om.
Hvis belysningen blafrer i digitaldrift, skal tilslutningskablerne på printkortet ombyttes.
116809/0707/SmVi
Änderungen vorbehalten
© Gebr. Märklin & Cie. GmbH
Gebr. Märklin & Cie. GmbH
Postfach 860
D-73008 Göppingen
www.maerklin.com
