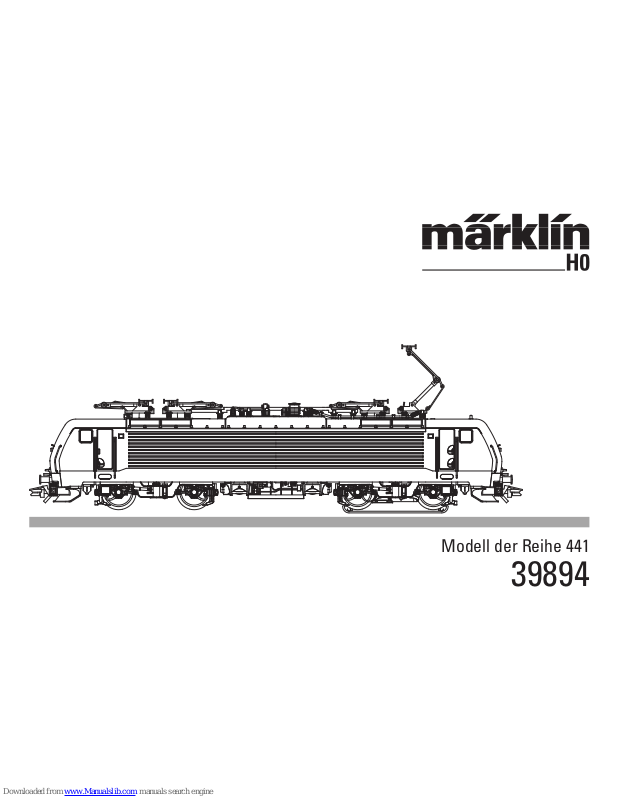

Page 1

Modell der Reihe 441

39894

Page 2

Informationen zum Vorbild

Die von Siemens Transportation System (TS) entwickelte Mehrsystemlok ES 64 wurde für den schweren Güterdienst in ganz Europa bestellt. Sie kann unter Wechselstromsystemen in Deutschland, Österreich, Schweiz, Schweden und Norwegen (15 kV, 16,7 Hz) bzw. in Dänemark, Luxemburg, Nordfrankreich und Ungarn (25 kV, 16,7 Hz) betrieben werden. Ihr Einsatzgebiet unter Gleichstromsystemen erstreckt sich auf Belgien, Italien und Polen (3 kV), bzw. Südfrankreich und die Niederlande (1,5 kV).

Der europaweite Einsatz erforderte auch eine hohe Flexibilität bei der Signallichtausrüstung: Die Leuchten für verschiedene Leuchtstärken und Farben sind in LED-Technologie ausgeführt, die zahlreiche Vorteile bietet, wie geringe Ausfallwahrschein

lichkeit, verschiedene Lichtstärken durch Zu- bzw. Abschalten von LED-Gruppen, Integration verschiedener Farben in einer Leuchte sowie geringere Verluste durch Wärmeentwicklung.

Durch einen kleinen Umbau kann die Lok auch für den hochwertigen Personenzugdienst eingesetzt werden, wobei die Höchstgeschwindigkeit dann bei 230 km/h liegt.

Information about the Prototype

The class ES 64 general-purpose locomotive developed by Siemens Transportation System (TS) was ordered all over Europe for heavy freight service. It can be run on alternating current systems in Germany, Austria, Switzerland, Sweden, and Norway (15 kilovolts, 16.7 Hertz) and in Denmark, Lux-embourg, Northern France, and Hungary (25 kilovolts, 16.7 Hertz). Its area of use on direct current systems ranges from Belgium, Italy, and Poland (3 kilovolts), to Southern France and the Netherlands (1.5 kilovolts).

This locomotive’s use all over Europe also requires a high level of ﬂexibility in the headlights / marker lights used on it: The lights for different light intensities and colors are done with LED technology, which has numerous advantages such as a low probability of malfunctioning, different light intensities by turning groups of LED’s on and off, integration of different colors in a light as well as lower losses from heat generation.

A small conversion process allows this locomotive to also be used for high quality passenger service in which the maximum speed is then 230 km/h or 144 mph.

Page 3

Informations concernant la locomotive réele

La locomotive polycourant ES 64 développée par Siemens Transportation System (TS) a été utilisée dans toute l’Europe pour le transport de marchandises lourdes. Elle peut fonctionner sur les réseaux à courant alternatif d’Allemagne, d’Autriche, de Suisse, de Suède et de Norvège (15 kV, 16,7 Hz) ou du Danemark, du Luxembourg, du nord de la France et de la Hongrie (25 kV, 16,7 Hz). Son domaine d’utilisation sur les réseaux à courant continu s’étend à la Belgique, à l’Italie et à la Pologne (3 kV) ou au sud de la France et aux Pays-Bas (1,5 kV).

L’utilisation à l’échelle européenne exigea également une ﬂexibilité élevée en termes de feux de signal : les diverses intensités et couleurs des feux sont obtenues avec la technologie DEL (diodes électroluminescentes) qui présente de nombreux avantages, notamment la réduction des défaillances, les différentes intensités lumineuses par l’acti-vation ou la désactivation de groupes de DEL, l’intégration de plusieurs couleurs dans un seul feu ainsi que les faibles pertes thermiques.

Grâce à une petite conversion, la locomotive peut également être utilisée pour le transport haut de gamme de passagers, car la vitesse de pointe atteint alors 230 km/h.

Informatie van het voorbeeld

De bestellingen, van de door Siemens Transport Systems (TS) ontwikkelde meer-systemen loc ES 64 voor de zware goederendienst, kwamen uit heel Europa. Hij kan zowel gebruikt worden op het wisselstroomsysteem in Duitsland, Oostenrijk, Zwitserland, Zweden, en Noorwegen (15 kV, 16,7 Hz), als in Denemarken, Luxemburg, Noord-Frankrijk en Hongarije (25 kV, 16,7 Hz). Het gebruiksgebied op het gelijkstroomsysteem strekt zich uit van België, Italië en Polen (3 kV) tot Zuid-Frankrijk en Nederland (1,5 kV).

Voor het gebruik in heel Europa was er ook een grote ﬂexibiliteit van de seinverlichting nodig. De lampen voor de verschillende lichtsterktes en kleuren is in LED-technologie uitgevoerd. Dit biedt talrijke voordelen zoals geringe uitval, verschillende lichtsterktes door bij- of afschakelen van LED-groepen, integratie van verschillende kleuren in één seinlamp en geringe verliezen door warmteontwikkeling.

Door een kleine ombouw kan de loc ook voor de hoog-waardige reizigersdienst ingezet worden waarbij een maximumsnelheid van 230 km/h gehaald kan worden.

Page 4

Sicherheitshinweise

• Die Lok darf nur mit einem dafür bestimmten Betriebssystem

(Märklin Wechselstrom-Transformator 6647, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden.

Nur Transformatoren verwenden, die Ihrer örtlichen Netzspannun entsprechen. Keinesfalls Transformatoren für eine Netzspannung von 220 V bzw. 110 V einsetzen.

• Die Lok darf nur aus einer Leistungsquelle gleichzeitig

versorgt werden.

• Beachten Sie unbedingt die Sicherheitshinweise in der

Gebrauchsanleitung zu Ihrem Betriebssystem.

Die bei normalem Betrieb anfallenden Wartungsarbeiten sind nachfolgend beschrieben. Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren MärklinFachhändler.

Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigegebene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufgetretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw. von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche Person und / oder Firma bzw. der Kunde.

Safety Warnings

• This locomotive is to be used only with an operating system designed for it (Märklin 6646/6647 AC transformer, Märklin Delta, Märklin Digital or Märklin Systems).

Use only transformers rated for your local hosehold power. Do not under any circumstances use transformers rated for 220 volts or 110 volts

• This locomotive must never be supplied with power from more than one transformer.

• Pay close attention to the safety warnings in the instructions for your operating system.

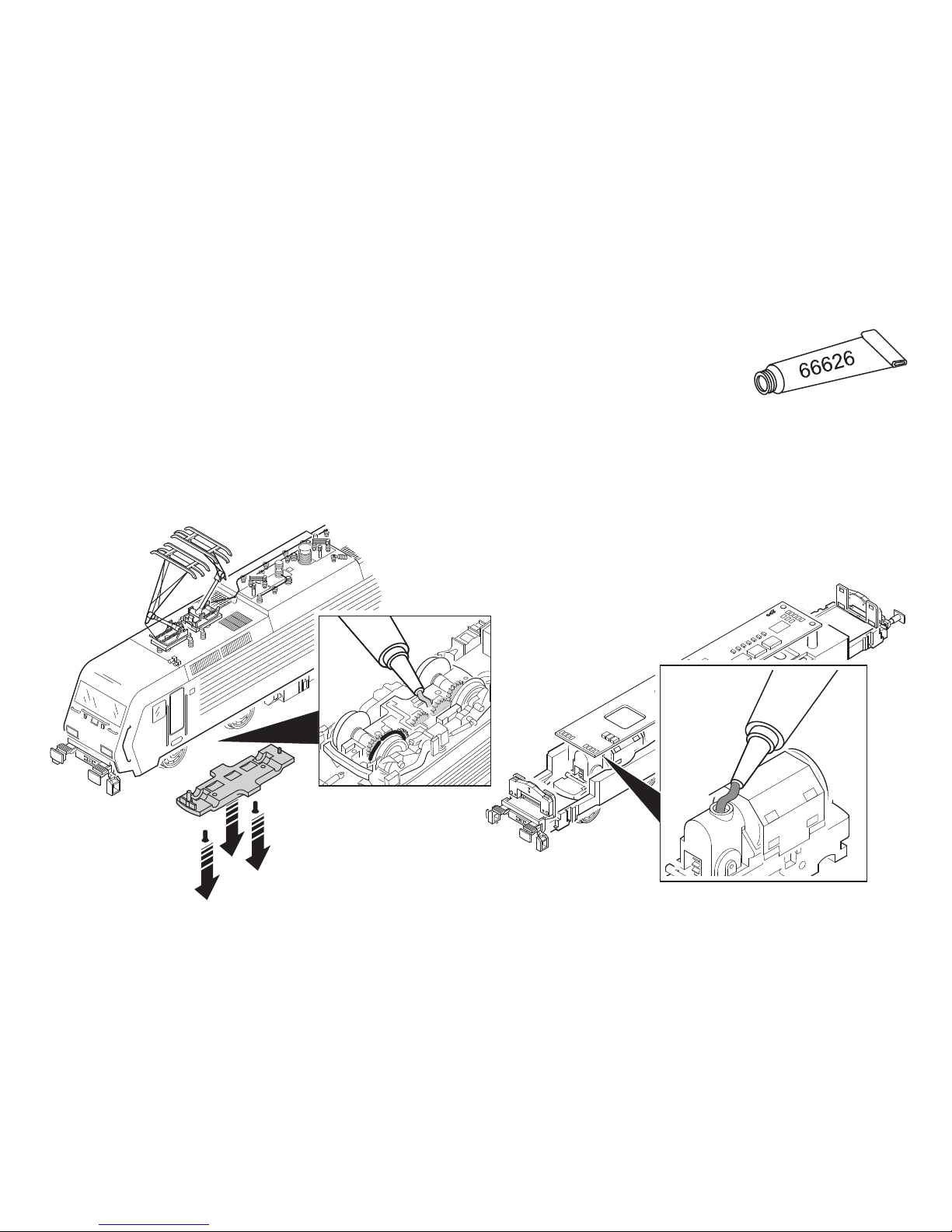

The maintenance work necessary with normal operation of this locomotive is described below. Please see your authorized Märklin dealer for repairs or spare parts.

No warranty or damage claims shall be accepted in those cases where parts neither manufactured nor approved by Märklin have been installed in Märklin products or where Märklin products have been converted in such a way that the non-Märklin parts or the conversion were causal to the defects and / or damage arising. The burden of presenting evidence and the burden of proof thereof, that the installation of non-Märklin parts or the conversion in or of Märklin products was not causal to the defects and / or damage arising, is borne by the person and / or company responsible for the installation and / or conversion, or by the customer.

Page 5

Remarques importantes sur la sécurité

• La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin courant alternatif

- transformateur 6647, Märklin Delta, Märklin Digital ou Märklin Systems).

Utilisez uniquement des transformateurs correspondant à la tension secteur locale. Bon courage en aucun cas des transformateurs pour une tension secteur de 220 V, respectivement 110 V.

• La locomotive ne peut être alimentée en courant que par une seule source de courant.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi en ce qui concerne le système d’exploitation.

Les travaux d‘entretien occasionnels à effectuer en exploitation normale sont décrits plus loin. Pour toute réparation ou remplacement de pièces, adressez vous à votre détaillant-spécialiste Märklin.

Tout recours à une garantie commerciale ou contractuelle ou à une demande de dommages-intérêt est exclu si des pièces non autorisées par Märklin sont intégrées dans les produits Märklin et / ou si les produits Märklin sont transformés et que les pièces d’autres fabricants montées ou la transformation constituent la cause des défauts et / ou dommages apparus. C’est à la personne et / ou la société responsable du montage / de la transformation ou au client qu’incombe la charge de prouver que le montage des pièces d’autres fabricants sur des produits Märklin ou la transformation des produits Märklin n’est pas à l’origine des défauts et ou dommages apparus.

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrjfssysteem (Märklin wisselstroom transformator 6647, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden.

Alleen transformatoren gebruiken die geschikt zijn voor de bij u geldende netspanning. In geen geval transformatoren voor een netspanning van 220 V dan wel 110 V gebruiken.

• De loc mag niet vanuit meer dan één stroomvoorziening gelijktijdig gevoed worden.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebru

iksaanwijzing van uw bedrijfssysteem.

De in het normale bedrijf voorkomende onderhoudswerkzaamheden zijn verderop beschreven. Voor reparatie of onderdelen kunt u zich tot uw Märklin winkelier wenden.

Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de inbouw en/of ombouw verantwoordelijke persoon en / of ﬁrma danwel bij de klant.

Page 6

Aviso de seguridad

• La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin corriente alterna – transformador 6647 – Märklin Delta – Märklin Digital o Märklin Systems).

Utilizar únicamente transformadores que correspondan a la tensión de red local.

En ningún caso utilizar transformadores para una tensión de red de 220 V o bien 110 V.

• La locomotora no deberá recibir corriente eléctrica mas que de un solo punto de abasto.

• Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

Los trabajos de mantenimiento normales están descritos a continuación. Para reparaciones o recambios contacte con su proveedor Märklin especializado.

Se excluye todo derecho de garantía, prestación de garantía e indemnización sobre aquellos productos Märklin en los que se hubieran montado piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan sido modiﬁcados cuando la piezas ajenas montadas o la modiﬁcación sean las causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o empresa o el cliente responsable del montaje o modiﬁcación será el responsable de probar y alegar que el montaje de piezas ajenas o la modiﬁcación en/de productos Märklin no son las causas de los desperfectos y/o daños surgidos.

Avvertenze per la sicurezza

• Tale locomotiva deve essere impiegata soltanto con un siste

ma di funzionamento adeguato per questa (trasformatore per corrente alternata Märklin 6647, Märklin Delta, Märklin Digital oppure Märklin Systems).

Impiegare solamente dei trasformatori che corrispondono alle loro tensioni di rete locali. Non si impieghino in nessun caso dei trasformatori per una tensione di rete di 220 V o rispettivamente 110 V.

• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Vogliate prestare assolutamente attenzione alle avvertenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

Le operazioni di manutenzione che si veriﬁcano nel normale funzionamento sono descritte nel seguito. Per riparazioni o parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivenditore specialista Märklin.

Märklin non fornisce alcuna garanzia, assicurazione e risarcimentodanni in caso di montaggio sui prodotti Märklin di componenti non espressamente approvati dalla ditta. Märklin altresì non risponde in caso di modiﬁche al prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati da modiﬁche non autorizzate o dal montaggio di componente esterni da lei non approvati. L‘onere della prova che i componenti montati e le modiﬁche apportate non sono state la causa del danno o del difetto, resta a carico del cliente o della persona / ditta che ha effettuato il montaggio di componenti estranei o che ha apportato modiﬁche non autorizzate.

Page 7

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem (Mär

klin Växelström-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems).

Använd endast transformatorer som är avsedda för den nätspänning som tillhandahålls av er elleverantör. Anslut aldrig en transformator för 220 V nätspänning till 110 V - eller tvärt om.

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.

Underhållsarbeten som uppstår vid normal användning beskrivs som följer. Kontakta din Märklinfackhandlare för reparationer och reservdelar.

Varje form av anspråk på garanti och skadestånd är utesluten omdelar används i Märklin-produkter som inte har godkänts av Märklin och / eller om Märklin-produkter har modiﬁerats och de inbyggda främmande delarna resp. modiﬁeringen var upphov till de därefter uppträdande felen och / eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande felen och / eller skadorna, bär den person och / eller företag resp. kund som är ansvarig för in- och / eller ombyggnaden.

Vink om sikkerhed

• Lokomotivet må kun bruges med et driftssystem (Märklin vek

selstrøm-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems), der er beregnet dertil.

Anvend kun transformatorer, der passer til den lokale netspænding. Anvend aldrig transformatorer der er beregnet til en netspænding på 220 V eller 110

• Lokomotivet må ikke forsynes fra mere end én strømkilde ad gangen.

• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

Vedligeholdelsesarbejder ved normal drift er beskrevet i det efterfølgende. For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.

Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket, hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet dertil af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler og / eller skader. Det påhviler kunden hhv. den person og / eller det ﬁrma, der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke var årsag til opståede mangler og / eller skader.

Page 8

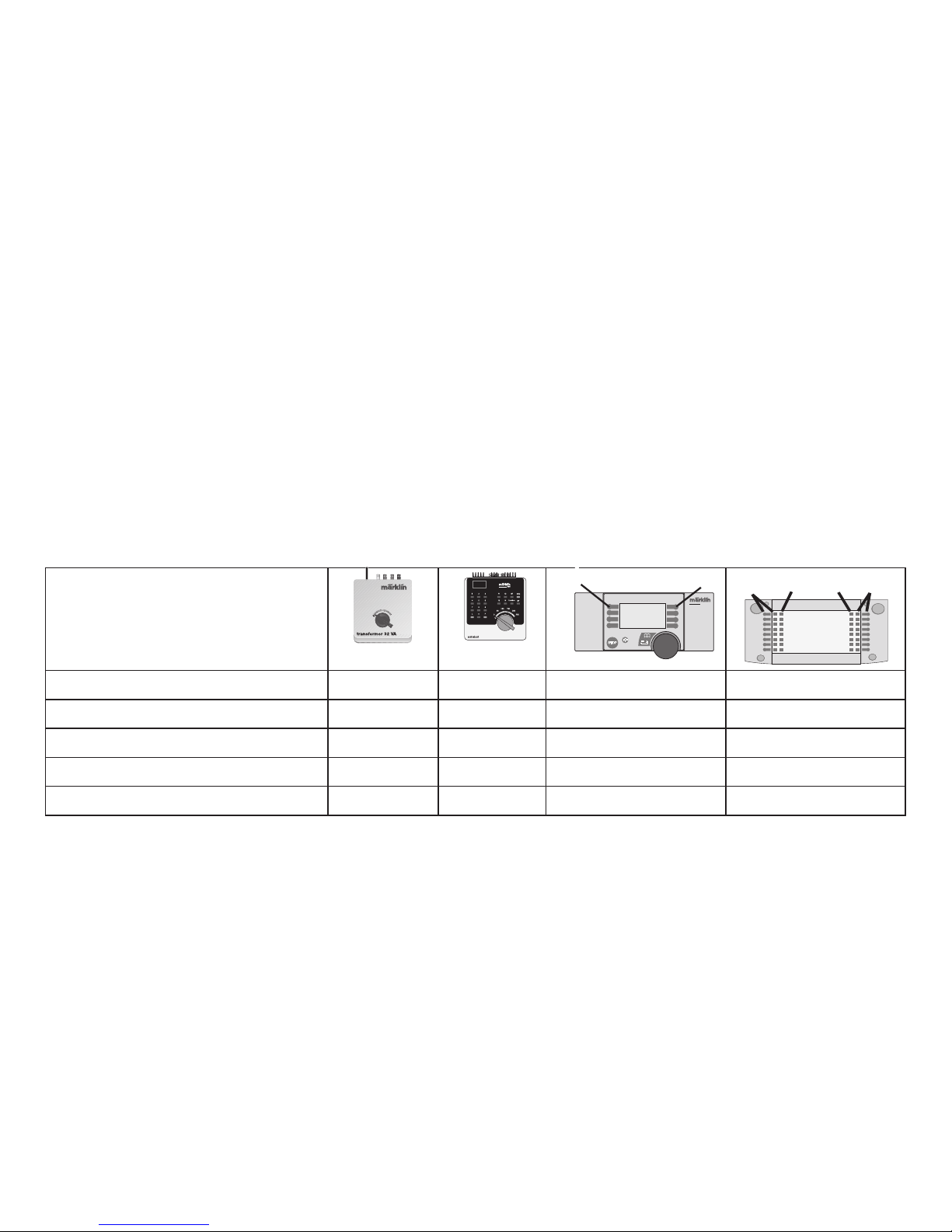

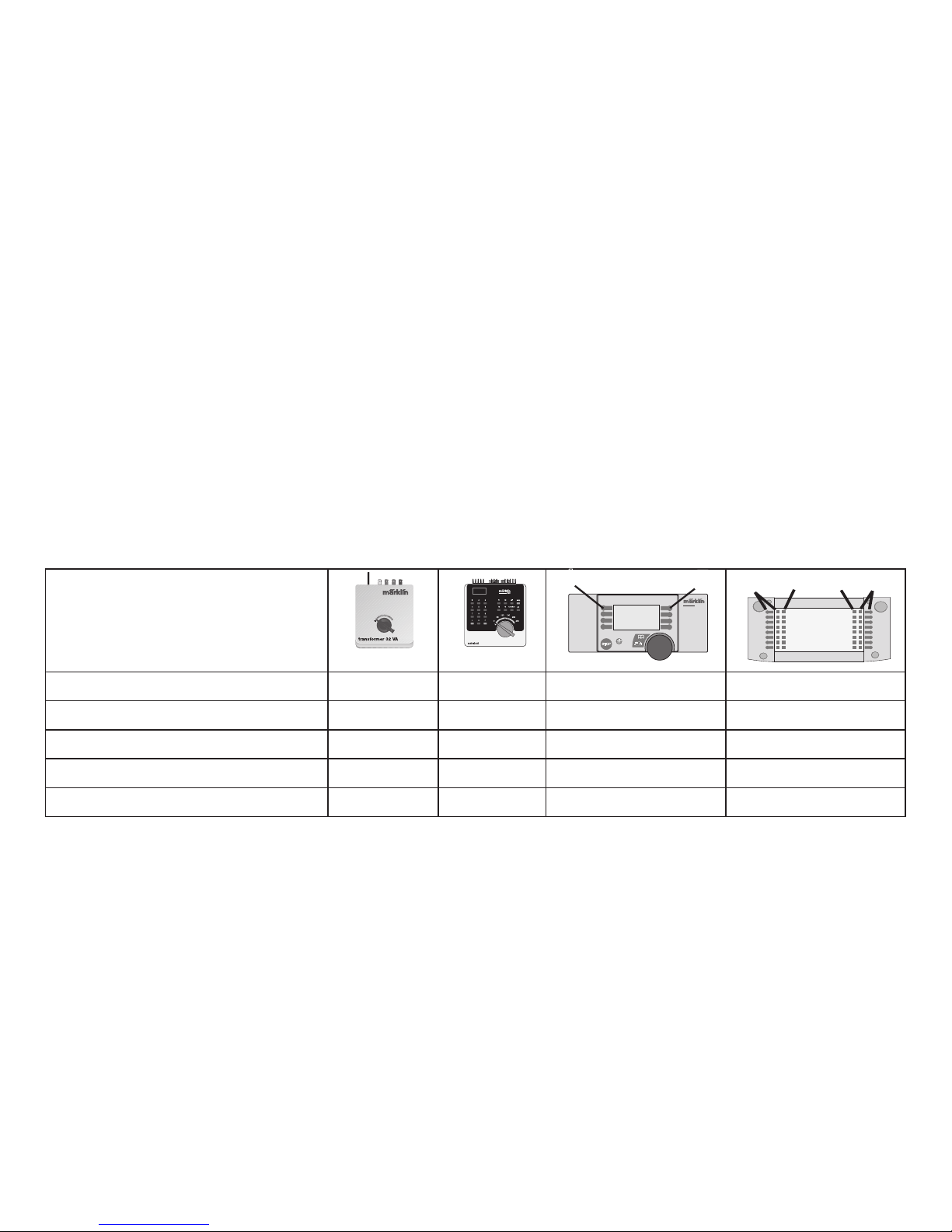

Schaltbare Funktionen

Spitzensignal Dauernd ein function + off Licht-Taste Taste f0

Rücklicht ausschalten — f1 Taste 1 mit Symbol Taste f1

Fernlicht — f2 Taste 8 mit Symbol Taste f2

Geräusch: Horn — f3 Taste 6 mit Symbol Taste f3

Rangiergang (nur ABV) — f4 Taste 4 mit Symbol Taste f4

STOP

mobile station

systems

central station 60212

f0f8

Funktion

• Mögliche Betriebssysteme: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Erkennung der Betriebsart: automatisch.

• SoftdriveSinus-Antrieb mit wartungsfreiem Motor

• Fahrtrichtungsabhängige Stirnbeleuchtung.

• Einstellbare Adressen: 01 – 80. Adresse ab Werk:

12.

• Mfx-Technologie für Mobile Station / Central Station. Name ab Werk:

R 441.002-3

• Veränderbare Anfahr/Bremsverzögerung (ABV).

• Veränderbare Höchstgeschwindigkeit.

• Einstellen der Lokparameter elektronisch über Control Unit, Mobile Station oder Central Station.

• Eingebaute Geräuschelektronik, nur im Betrieb mit Control Unit oder Märklin Systems nutzbar.

• Zusätzliche schaltbare Geräusche.

Page 9

Lokparameter einstellen mit der Control Unit

1. Voraussetzung: Aufbau wie Graﬁk S. 24. Nur die zu verändernde Lok ist auf dem Gleis.

2. „Stop“- und „Go“-Taste gleichzeitig drücken, bis „99“ in der Anzeige aufblinkt.

3. „Stop“-Taste drücken.

4. Lokadresse „80“ eingeben.

5. Umschaltbefehl am Fahrregler halten. Während des Haltens die „Go“-Taste drücken.

6. Licht der Lok blinkt langsam. Wenn nicht, ab Schritt 2 wiederholen.

7. Registernummer für den zu ändernden Parameter eingeben (=> Liste auf Seite 26).

8. Fahrtrichtungswechsel betätigen.

9. Licht blinkt schnell

10. Neuen Wert eingeben (=> Liste auf Seite 26).

11. Fahrtrichtungswechsel betätigen.

12. Licht blinkt langsam (Ausnahme Werkreset)

13. Nächste Parametereinstellung ab 6. oder beenden mit 14.

14. Vorgang beenden mit Drücken der „Stop“Taste. Anschließend Drücken der „Go“-Taste.

Central Station/Mobile Station siehe jeweilige Gerätebeschreibung.

Änderungen der Lokparameter im Decoder dürfen nur wie beschrieben ausgeführt werden. Für darüber hinaus gehende Änderungen, die zu Fehlverhalten oder Beschädigungen des Decoders führen, haftet Märklin nicht; eventuelle nötige Reparaturen werden kostenpﬂichtig ausgeführt.

Page 10

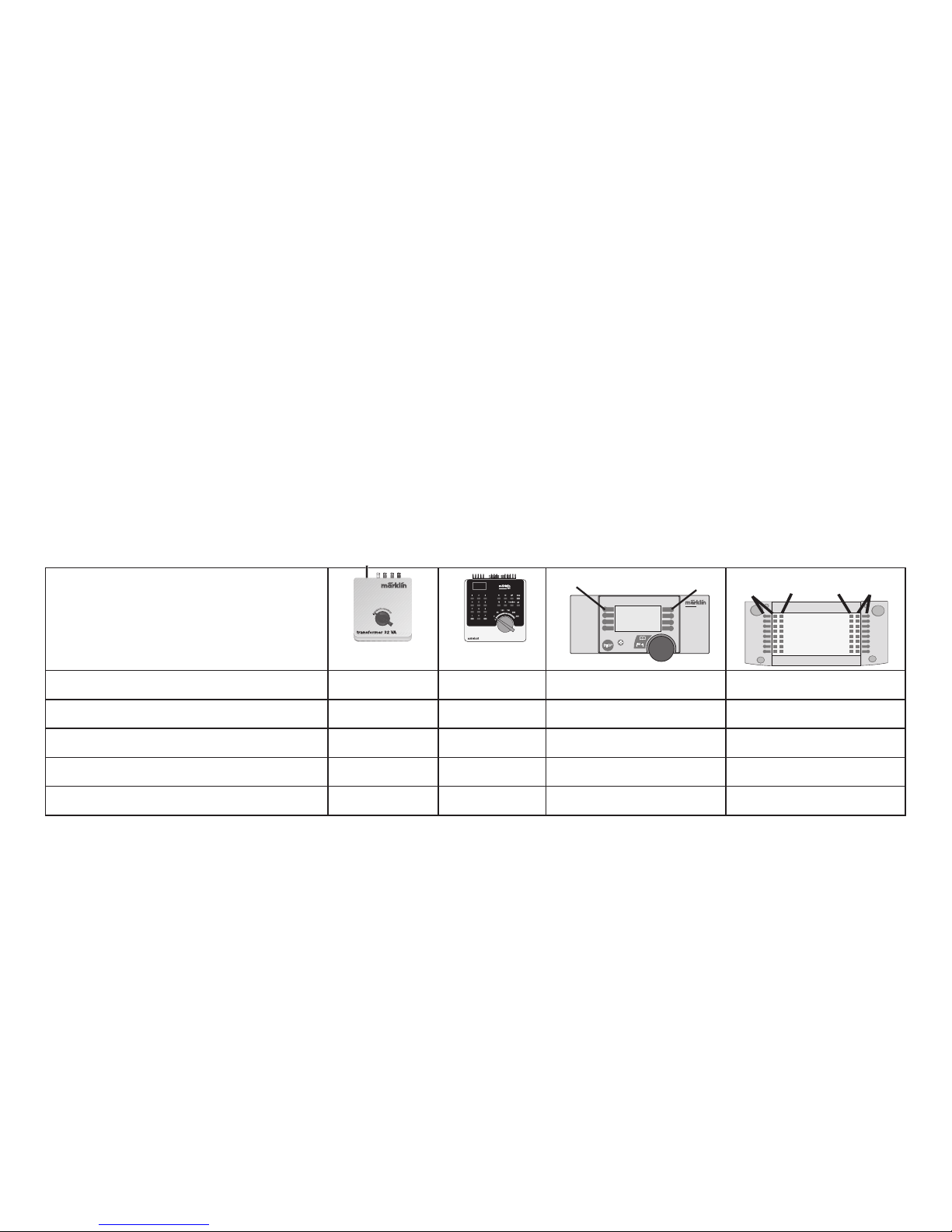

Controllable Functions

Headlights/marker lights Continuously on function + off Headlight button Button f0

Turning off the marker light

— f1 Button 1 with symbol Button f1

Long distance headlights — f2 Button 8 with symbol Button f2

Sound effect: Horn — f3 Button 6 with symbol Button f3

Switching range (only ABV) — f4 Button 4 with symbol Button f4

• Adjustable acceleration.a

• Adjustable Braking delay.

• Adjustable maximum speed.

• Setting the locomotive parameters electronically with the Control Unit, Mobile Station or Central Station.

• Built-in sound effects circuit, can only be used in operation with the Control Unit or Märklin Systems.

• Additional sound effects that can be controlled.

Function

• Possible operating systems: 6646/6647 Märklin Transformer, Märklin Delta, Märklin Digital, Märklin Systems.

• Recognition of the mode of operation: automatic.

• SoftdriveSinus propulsion with a maintenance-free motor

• Headlights, changing over with the direction of travel.

• Addresses that can be set: 01 – 80. Address set at the factory: 12

• Mfx technology for the Mobile Station / Central Station. Name set at factory: R 441.002-3

central station 60212

f0f8

STOP

mobile station

systems

Page 11

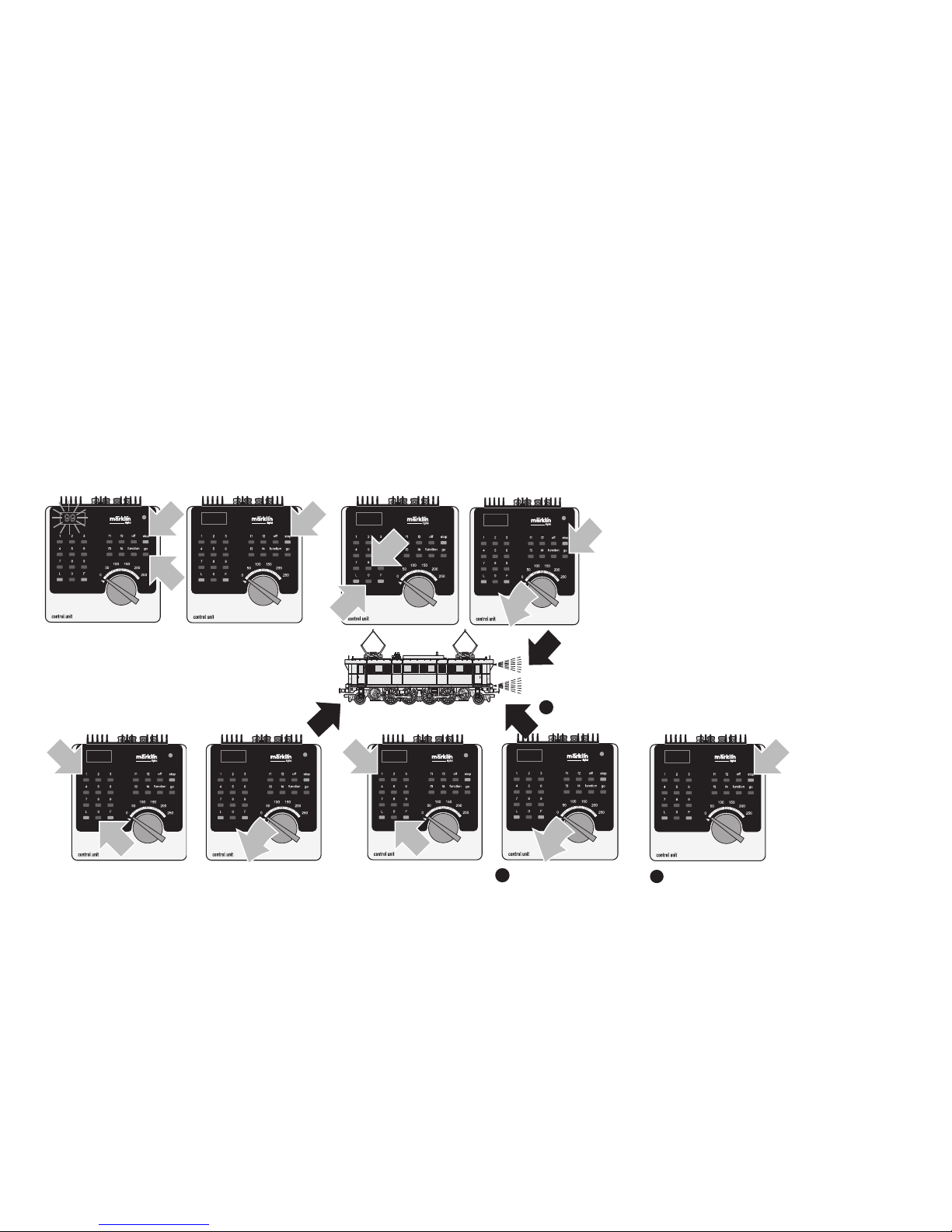

Setting Locomotive Parameters with the Control Unit

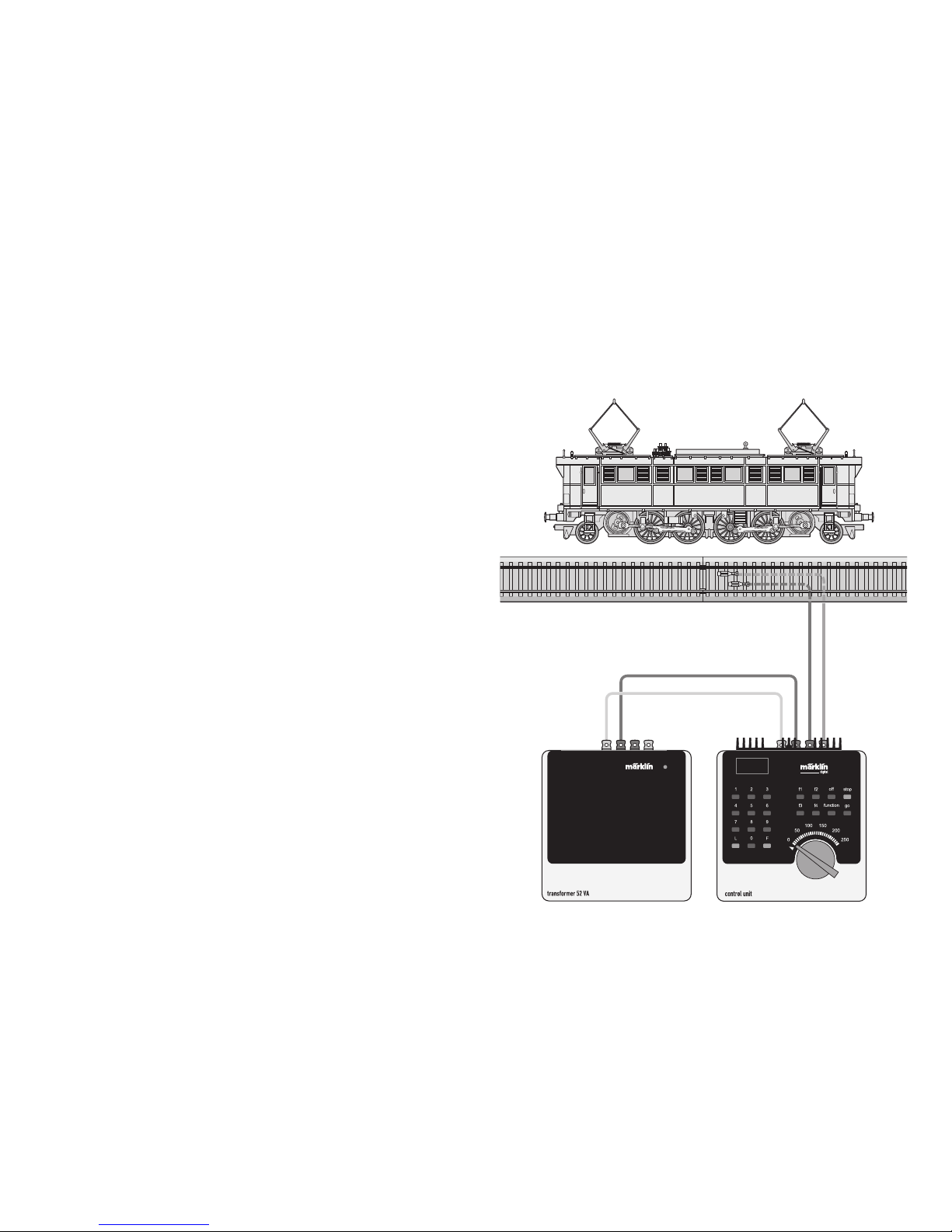

1. Requirement: Setup as in diagram on page 24. Only the

locomotive to be changed can be on the track.

2. Press the “Stop” and “Go” at the same time until “99”

blinks in the display.

3. Press the “Stop” button.

4. Enter the locomotive address „80“.

5. Hold the control knob in the reverse direction area. While

holding the control knob here, press the „Go“ button.

6. The headlights on the locomotive will blink slowly. If they

don‘t, repeat Step 2.

7. Enter the register number for the parameter to be changed

(=> List on page 26).

8. Active the change of direction.

9. The headlights will blink rapidly.

10. Enter the new value (=>List on page 26).

11. Active the change of direction.

12. The headlights will blink slowly (exception: factory reset)

13. Enter the next parameter setting from 6 or end with 14.

14. End the process by pressing the „Stop“ button. Then press

the „Go“ button.

Central Station/Mobile Station: see the description for the unit in question.

Changes to the locomotive parameters in the decoder may only be carried out as described. Märklin is not liable for changes beyond this that cause malfunctions or damages to the decoder; the cost for any necessary repairs must be borne by the consumer.

Page 12

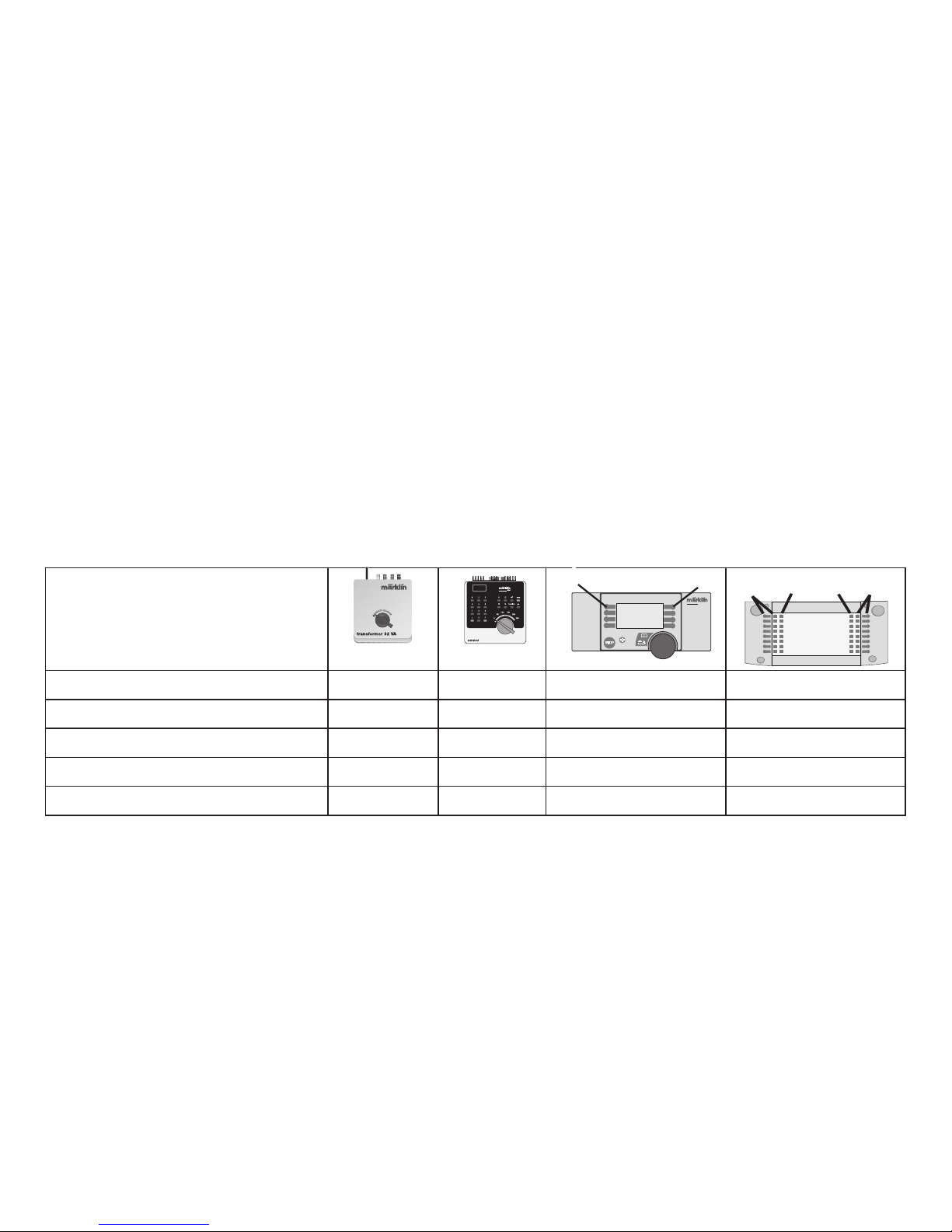

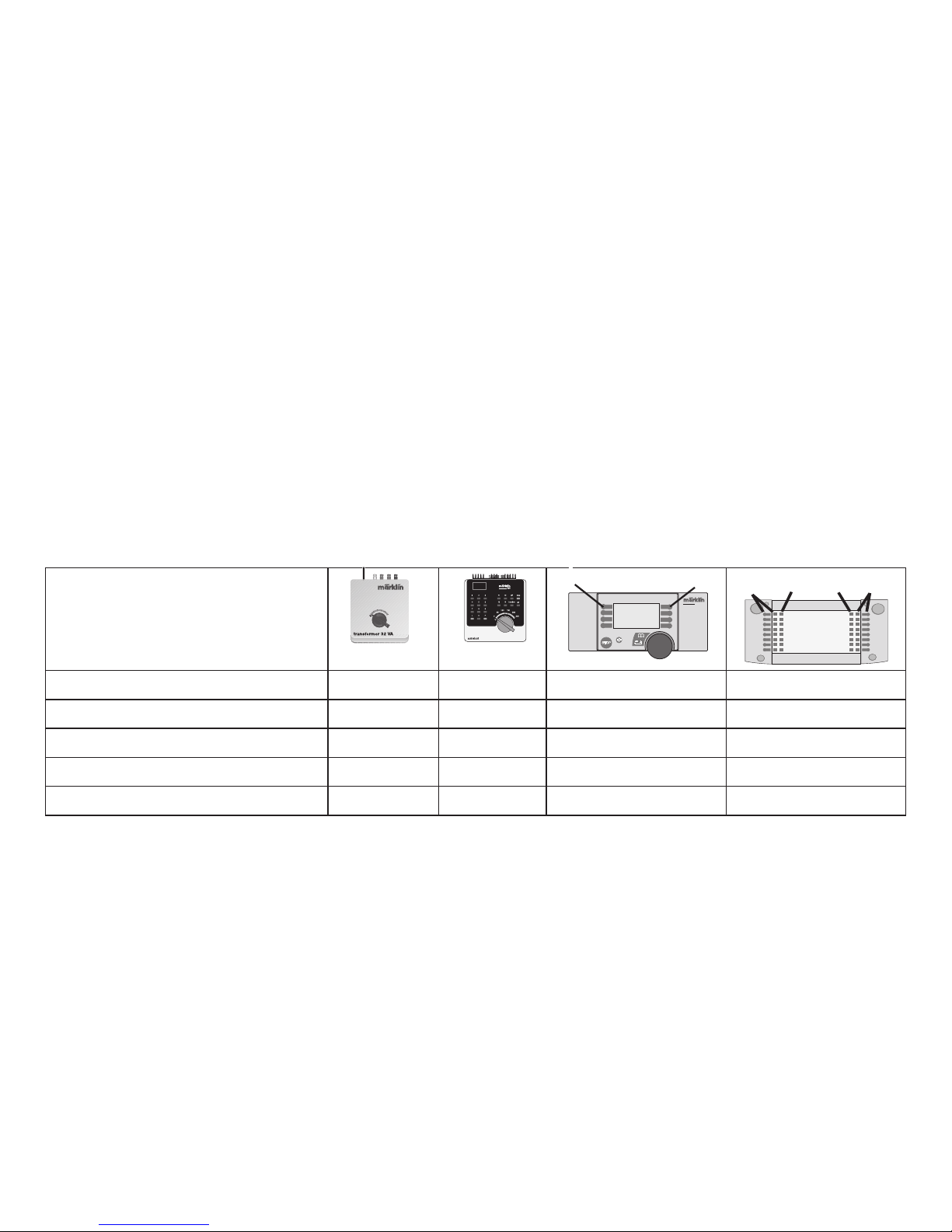

Fonctions commutables

Fanal éclairage Permanence function + off Touche Lumière Touche f0

Eteindre le feu arrière — f1 Touche 1 avec symbole Touche f1

Phares à longue portée — f2 Touche 8 avec symbole Touche f2

Bruitage : Trompe

— f3 Touche 6 avec symbole Touche f3

Vitesse de manœuvre (seulement ABV)

— f4 Touche 4 avec symbole Touche f4

• Temporisation d’accélération réglable.

• Temporisation de freinage réglable.

• Vitesse maximale réglable.

• Réglage des paramètres de la loco électroniquement à l’aide de la Control Unit, de la Mobile Station ou de la Central Station.

• Bruiteur électronique intégré, utilisable uniquement lors d’exploitation avec la Control Unit ou Märklin Systems.

• Bruitages complémentaires commutables.

Fonction

• Systèmes d’exploitation possibles: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Détection du mode d’exploitation: automatique.

• SoftdriveSinus avec moteur sans entretien

• Feux de signalisation avec inversion selon sens de marche.

• Adresses disponibles: 01 – 80. Adresse encodée en usine: 12

• Technologie Mfx pour Mobile Station / Central Station. Nom en codee en usine: R 441.002-3

central station 60212

f0f8

STOP

mobile station

systems

Page 13

Réglage des paramètres de la loco avec la Control Unit

1. Condition: Montage comme sur illustration en page 24.

Seule la loco à modiﬁer peut se trouver sur la voie.

2. Pressez simultanément les touches „Stop“ et „Go“ jusqu’à

ce que le nombre „99“ clignote sur l’écran.

3. Pressez la touche „Stop“.

4. Introduisez l’adresse de loco „80“.

5. Maintenir l’ordre de commutation sur le régulateur de

marche. Durant le maintien, appuyer sur la touche „Go“.

6. Les feux de la locomotive clignotent lentement.

Dans le cas contraire, renouveler l’opération à partir de l’étape 2.

7. Indiquer le numéro d’enregistrement pour le paramètre à

modiﬁer (=> liste page 26).

8. Activer l’inversion du sens de marche.

9. Les feux clignotent rapidement.

10. Entrer la nouvelle valeur (=> liste page 26).

11. Activer l’inversion du sens de marche.

12. Les feux clignotent lentement (exception : réinitialisation aux

valeurs d’usine)

13. Déﬁnition de paramètres suivante à partir du point 6 ou

terminer par le point 14.

14. Terminez le processus en pressant la touche „Stop“. Ensui

te, pressez la touche „Go“.

Central Station/Mobile Station : voir descriptions respectives des appareils.

Pour modiﬁer les paramètres de la locomotive dans le décodeur, procédez impérativement de la manière décrite. La garantie Märklin ne couvre pas les modiﬁcations ne respectant pas scrupuleusement les instructions et pouvant être à l’origine d’un dysfonctionnement ou d’une détérioration du décodeur ; d’éventuelles réparations seront facturées.

Page 14

Schakelbare functies

Frontsein continu aan functie + off Verlichtingstoets Toets f0

Sluitlicht uitschakelen — f1 Toets 1 met symbool Toets f1

Schijnwerper — f2 Toets 8 met symbool Toets f2

Geluid: signaalhoorn — f3 Toets 6 met symbool Toets f3

Rangeerstand (alleen optrek- afremvertr.)

— f4 Toets 4 met symbool Toets f4

• Instelbare optrekvertraging.

• Instelbare afremvertraging.

• Instelbare maximumsnelheid.

• Elektronische instelling van de locomotiefparameters via de Control Unit, Mobile Station of Central Station.

• Ingebouwde geluidselektronica, alleen bruikbaar in het bedrijf met de Control Unit of Märklin Systems.

• Volume van de geluiden instelbaar

• Extra schakelbare geluiden.

Werking

• Mogelijke bedrijfssystemen: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Herkenning van het bedrijfssysteem: automatisch.

• SoftdriveSinus met onderhoudsvrije motor

• Rijrichtingafhankelijke frontseinen.

• Instelbare adressen: 01-80. Vanaf de fabriek:

• Mfx-technologie voor het Mobile Station / Central Station. Naam af de fabriek: R 441.002-3

central station 60212

f0f8

STOP

mobile station

systems

Page 15

Locparameters instellen met de Control Unit

1. Voorwaarde: opbouw zoals tekening op pagina 24. Alleen

de loc die gewijzigd moet worden op de rails.

2. ”Stop”- en ”Go”-toets gelijktijdig indrukken tot ”99” in het

display oplicht.

3. ”Stop”-toets indrukken.

4. Het adres „80“ invoeren.

5. Omschakelcommando met de rijregelaar vasthouden.

Tijdens het vasthouden de toets “Go” indrukken.

6. De verlichting van de loc knippert langzaam. Indien dit niet

het geval is, vanaf stap 2 opnieuw beginnen.

7. Het registernummer van de te wijzigen parameter invoeren

(=> lijst op pagina 26).

8. Omschakelcommando geven.

9. Verlichting gaat snel knipperen.

10. Nieuwe waarde invoeren (=> lijst op pagina 26).

11. Omschakelcommando geven.

12. Verlichting knippert langzaam (uitgezonderd bij

decoder reset)

13. Volgende parameterinstelling of beëindigen met 14.

14. Sessie beëindigen door het indrukken van de toets “Stop”.

Aansluitend de toets “Go” indrukken.

Zie bij Central Station/Mobile Station de desbetreffende gebruiksaanwijzing.

Het wijzigingen van de loc-parameters in de decoder mag enkel en alleen op de beschreven wijze worden uitgevoerd. Elke op andere wijze uitgevoerde wijziging, die tot storing of beschadiging van de decoder leidt, valt buiten de garantie van Märklin; eventuele noodzakelijke reparaties worden met berekening van de kosten uitgevoerd.

Page 16

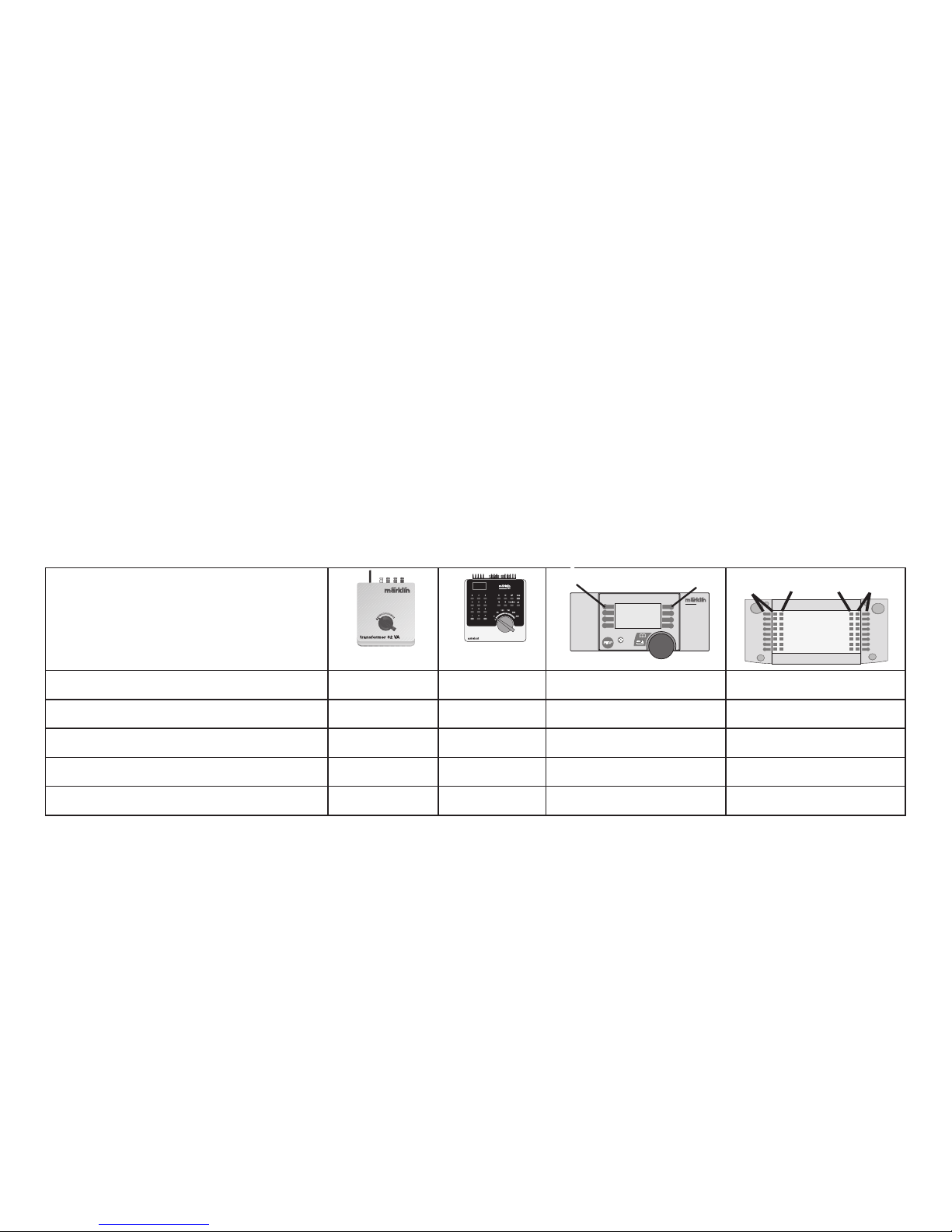

Funciones posibles

Señal de cabeza Encendida function + off Tecla luminosa Tecla f0

Desconecatar las luces de cola — f1 Tecla 1 con símbolo Tecla f1

Faros de largo alcance — f2 Tecla 8 con símbolo Tecla f2

Ruido: Bocina — f3 Tecla 6 con símbolo Tecla f3

Marcha de maniobras (sólo ABV) — f4 Tecla 4 con símbolo Tecla f4

Función

• Sistemas operativos posibles: Märklin transformador 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Reconocimiento del sistema: automático.

• SoftdriveSinus con motor exento de mantenimiento

• Faros frontales dependendientes del sentido de marcha.

• Códigos disponibles: 01 – 80. Código de fábrica: 12

• Tecnología mfx para la Mobile Station / Central Station. Nombre de fabrica: R 441.002-3

• Arranque lento variable.

• Frenado lento variable.

• Velocidad máxima variable.

• Fijar parámetros de la locomotora electrónicamente por el Control Unit, Mobile Station o Central Station.

• Electrónica incorporada de ruidos: solo útil en funcionamien

to con Control Unit o Märklin Systems.

• Ruidos suplementarios gobernables.

central station 60212

f0f8

STOP

mobile station

systems

Page 17

Parámetros de la locomotora conﬁgurables con el Control Unit

1. Condición previa: montaje como el gráﬁco pág. 24. En la vía debe encontrarse solamente la locomotora a conﬁgurar.

2. Apretar simultáneamente la tecla “Stop” y “Go” hasta que aparece “99” en pantalla.

3. Apretar la tecla “Stop”.

4. Marcar el código de la locomotora „80“.

5. Mantener la orden de conmutación en el regulador de marcha. Durante la parada, pulsar la tecla „Go“.

6. La luz de la locomotora se enciende con intermitencia lenta. En caso negativo, repetir desde el paso 2.

7. Introducir el número de registro del parámetro que se desee modiﬁcar (=> Lista en página 26).

8. Activar el cambio de sentido de la marcha.

9. La luz se enciende con intermitencia rápida

10. Introducir un valor nuevo (=> Lista en página 26).

11. Activar el cambio de sentido de la marcha.

12. La luz se enciende con intermitencia lenta (excepción: se ha realizado un reset en fábrica)

13. Conﬁguración de siguiente parámetro repitiendo a partir de

6. o terminar con 14.

14. Repetir la operación pulsando la tecla „Stop“. A continua

ción, pulsar la tecla „Go“.

Para Central Station/Mobile Station, véase la descripción del aparato en cuestión.

Las modiﬁcaciones de los parámetros de la locomotora en el decoder deben ejecutarse sólo como se ha descrito. Märklin no se hará responsable de los cambios que vayan más allá de estos y que provoquen una respuesta anómala o daños al decoder; las posibles reparaciones necesarias se facturarán.

Page 18

Funzioni commutabili

Segnale di testa Acceso function + off Tasto delle luci Tasto f0

Spegnimento dei fanali posteriori — f1 Tasto 1 con simbolo Tasto f1

Faro di profondità — f2 Tasto 8 con simbolo Tasto f2

Suono: tromba — f3 Tasto 6 con simbolo Tasto f3

Andatura da manovra (solo ABV) — f4 Tasto 4 con simbolo Tasto f4

Funzionamento

• Possibili sistemi di funzionamento: Märklin Transformer 6647,

Märklin Delta, Märklin Digital, Märklin Systems.

• Riconoscimento del tipo di funzionamento: automatico.

• SoftdriveSinus compatta con motore esente da manutenzione

• Illuminazione di testa dipendente dalla direzione di marcia.

• Indirizzi impostabili: 01 – 80.

Indirizzo di fabbrica: 12

• Tecnologia Mfx per Mobile Station / Central Station. Nome de

fabrica: R 441.002-3

• Ritardo di avviamento modiﬁcabile.

• Ritardo di frenatura modiﬁcabile.

• Velocità massima modiﬁcabile.

• Regolazione dei parametri della locomotiva elettronicamente tramite Control Unit, Mobile Station oppure Central Station.

• Generatore elettronico di suoni incorporato, utilizzabile soltanto nel funzionamento con Control Unit oppure Märklin Systems.

• Suoni aggiuntivi commutabili.

central station 60212

f0f8

STOP

mobile station

systems

Page 19

Impostazione dei parametri della locomotiva con la Control Unit

1. Predisposizione: assetto come da schema a pag. 24. Soltan

to la locomotiva da modiﬁcare si trova sul binario.

2. Premere contemporaneamente i tasti „Stop“ e „Go“, ﬁno a che sul visore lampeggia „99“.

3. Premere il tasto „Stop“.

4. Introdurre l’indirizzo della locomotiva „80“.

5. Tenere premuto il comando di commutazione sul regolatore di marcia. Durante tale pressione, premere il tasto „Go„.

6. I fanali della locomotiva lampeggiano lentamente. In caso negativo, si riprenda dal passo 2.

7. Introdurre il numero di registro per il parametro da modiﬁ

care (=> elenco a pagina 26).

8. Azionare la commutazione della direzione di marcia.

9. I fanali lampeggiano velocemente

10. Introdurre il nuovo valore (=> elenco a pagina 26).

11. Azionare la commutazione della direzione di marcia.

12. I fanali lampeggiano lentamente (ad eccezione del ripristino di fabbrica).

13. Impostazione del prossimo parametro ripartendo da 6. oppure terminare con 14.

14. Terminare il procedimento con la pressione del tasto „Stop„.Successivamente premere il tasto „Go„.

Per Central Station/Mobile Station si veda la rispettiva descrizione dell‘apparecchio.

Variazioni dei parametri della locomotiva nel Decoder devono essere eseguite soltanto come descritto. Per variazioni che si discostano da queste, le quali conducano a un comportamento difettoso oppure a danneggiamenti del Decoder, Märklin non as

sume la responsabilità; eventuali riparazioni necessarie vengono eseguite addebitandone il costo.

Page 20

Kopplingsbara funktioner

Frontstrålkastare Permanent till function + off Belysnings-knapp Knapp f0

Bortkoppling av slutljus — f1 Knapp 1 med symbol Knapp f1

Fjärrljus — f2 Knapp 8 med symbol Knapp f2

Ljud: Signalhorn — f3 Knapp 6 med symbol Knapp f3

Rangerkörning (endast ABV) — f4 Knapp 4 med symbol Knapp f4

Funktion

• Möjliga driftsystem: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Driftsättet igenkänns automatiskt.

• SoftdriveSinus med underhållsfri motor

• Körriktningsberoende frontbelysning.

• Inställbara adresser: 01 – 80. Adress från tillverkaren: 12

• Mfx-teknologi för Mobile Station / Central Station. Namn fran tillverkaren: R 441.002-3

• Accelerationsfördröjning kan ändras.

• Bromsfördröjning kan ändras.

• Toppfart kan ändras.

• Elektronisk inställning av lokparametrar via Control Unit, Mobile Station eller Central Station.

• Inbyggd ljudelektronik kan endast användas vid drift med Control Unit eller Märklin Systems.

• Ytterligare ljud kan kopplas.

central station 60212

f0f8

STOP

mobile station

systems

Page 21

Lokparametrar ställs in med Control Unit

1. Förutsättning: Montering som visas enligt graﬁk på s. 24. Endast det lok som ska ändras ska ﬁnnas på spåret.

2. Både „Stop“- och „Go“-tangenten hålls nedtryckt tills „99“ blinkar på displayen.

3. „Stop“-tangenten hålls ner.

4. Lokadress „80“ matas in.

5. Tryck ned körkontrollen, som vid ändring av körriktningen. Håll ned knappen och tryck samtidigt på „Go“-knappen.

6. Lokets strålkastare blinkar långsamt. Om inte – upprepa steg 2.

7. Ange registernummren för de ändrade parametrarna (=> Se lista på sidan 26).

8. Gör en körriktningsändring.

9. Strålkastarna blinkar snabbt.

10. Ange önskade nya värden (=> Se lista på sidan 26).

11. Gör en körriktningsändring.

12. Strålkastarna blinkar långsamt (Gäller inte vid genomförd reset)

13. Nästa parameterinställning från steg 6. eller sluta med steg 14.

14. Avsluta med att trycka på “Stop“-knappen. Tryck därefter på “Go“-knappen.

Central Station/Mobile Station: Var god se respektive körkontrolls bruksanvisning.

Ändringar av dekoderns lokparametrar får endast göras på det sätt som instruktionerna anger. Märklin ansvarar inte för andra eller på annorlunda sätt utförda - parameterändringar som leder till fel på - eller skadar - dekodern. Eventuella reparationer som i sådana fall erfordras debiteras enligt gängse taxa.

Page 22

Styrbare funktioner

Frontsignal Konstant tændt function + off Belysningskontakt Knap f0

Sluk for baglyset — f1 Knap 1 med symbol Knap f1

Fjernlys — f2 Knap 8 med symbol Knap f2

Lyd: Horn

— f3 Knap 6 med symbol Knap f3

Rangergear (kun ABV) — f4 Knap 4 med symbol Knap f4

Funktion

• Mulige driftssystemer: Märklin Transformer 6647, Märklin

Delta, Märklin Digital, Märklin Systems.

• Registrering af driftsarten: automatisk.

• SoftdriveSinus med vedligeholdelsesfri motor

• Køreretningsafhængig frontbelysning.

• Indstillelige adresser: 01 – 80.

Adresse ab fabrik: 12

• Mfx-teknologi til Mobile Station / Central Station.

Navn ab fabrik: R 441.002-3

• Indstillelig opstartforsinkelse.

• Indstillelig bremseforsinkelse.

• Indstillelig maksimalhastighed.

• Elektronisk indstilling af lokomotivparametrene via Control Unit, Mobile Station eller Central Station.

• Indbygget lydelektronik, kan kun bruges ved drift med Control Unit eller Märklin Systems.

• Yderligere styrbare lyde.

central station 60212

f0f8

STOP

mobile station

systems

Page 23

Indstilling af lokomotivparametre med Control Unit

1. Forudsætning: Opbygning som på graﬁkken s. 24. Kun det lokomotiv, der skal ændres, er på sporet.

2. Tryk samtidig på „Stop“- og „Go“-tasten, indtil „99“ blinker i displayet.

3. Tryk på „Stop“-tasten.

4. Indtast den lokomotivadresse „80“.

5. Hold omskiftningskommando på køreregulator Tryk på „Go“-knappen mens der holdes.

6. Lyset på lokomotivet blinker langsomt. Hvis ikke gentages proceduren fra trin 2.

7. Indtast registernummeret for den parameter, der skal ændres (=> liste på side 26).

8. Betjen køreretningsskiftet.

9. Lyset blinker hurtigt

10. Indtast den nye værdi (=> liste på side 26).

11. Betjen køreretningsskiftet.

12. Lyset blinker langsomt (undtaget fabriksnulstilling)

13. Udfør næste parameterindstilling fra 6. eller afslut med 14.

14. Afslut proceduren ved at trykke på „Stop“-knappen Tryk derefter på „Go“-knappen.

Central Station/Mobile Station se de enkelte speciﬁkationer.

Ændring af lokomotivets parametre i dekoderen må kun udføres som beskrevet. Märklin hæfter ikke for ændringer, der ligger uden for dette, og som kan medføre fejlfunktion eller beskadigelse af dekoderen. Eventuelle nødvendige reparationer udføres mod beregning.

Page 24

Lokparameter mit Control Unit ändern. Changing Locomotive Parameters with the Control Unit. Modiﬁcation des paramètres avec la Control Unit. Locparameter met de Control Unit. Modiﬁcar los parámetros de la locomotora con el Control Unit. Modiﬁca dei parametri della locomotiva con la Control Unit. Lokparametrar ändras med Control Unit. Ændring af lokomotivparametre med Control Unit.

Page 25

Lokparameter ändern mit der Control Unit 6021. Changing Locomotive Parameters with the 6021 Control Unit. Modiﬁcation des paramètres de la locomotive avec la Control Unit 6021. Locparameter wijzigen met de Control Unit. Modiﬁcar los parámetros de la locomotora con el Control Unit 6021. Modiﬁca dei parametri della locomotiva con la Control Unit 6021. Lokparametrar ändras med Control Unit 6021. Ændring af lokomotivparametre med Control Unit 6021.

 







  



Page 26

Parameter • Parameter • Paramètre • Parameter • Parámetro • Parametro • Parameter • Parameter

Wert • Value •

Valeur • Waarde

• Valor • Valore • Värde • Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 01 - 80

Anfahrverzögerung • Acceleration delay • Temoprisation accélération • Optrekvertraging • Regulación arranque • Ritardo di avviamento • Igångsättningsreglering • Opstartregulierung

03 01 - 63

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging • Frenado lento • Ritardo di frentura

• Bromsfördröjning • Bremseforsinkelse

04 01 - 63

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

05 01 - 63

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Pipristinare sui valori di serie

• Återställa till standardvärden • Tibagestil til serieværdien

08 08

Page 27

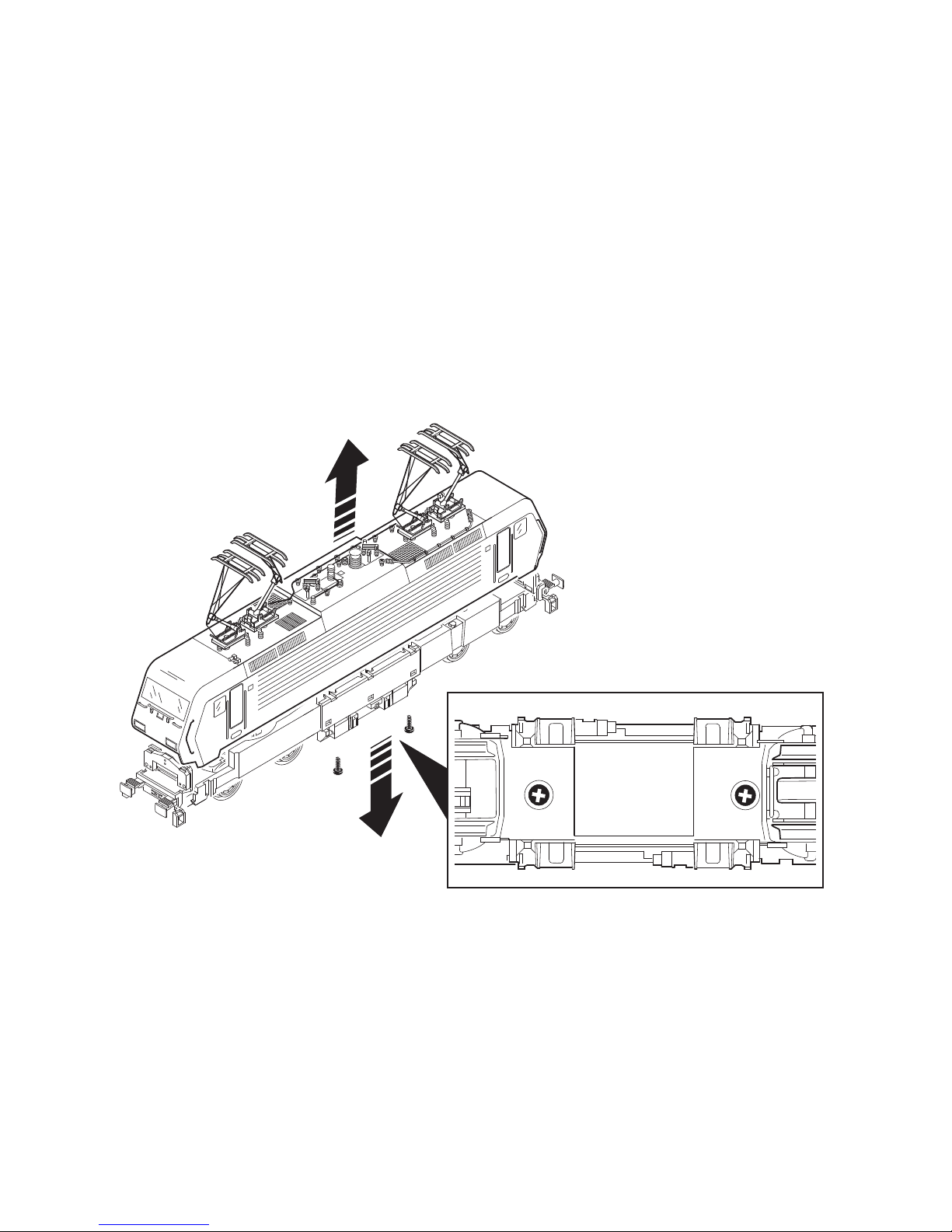

Lokomotiv-Gehäuse abnehmen Removing the locomotive body Enlever la caisse de la locomotive Locomotiefkap verwijderen Retirar la carcasa de la locomotora Smontaggio della sovrastruttura della locomotiva Tag av lokkåpan Aftag lokomotivets overdel

Page 28

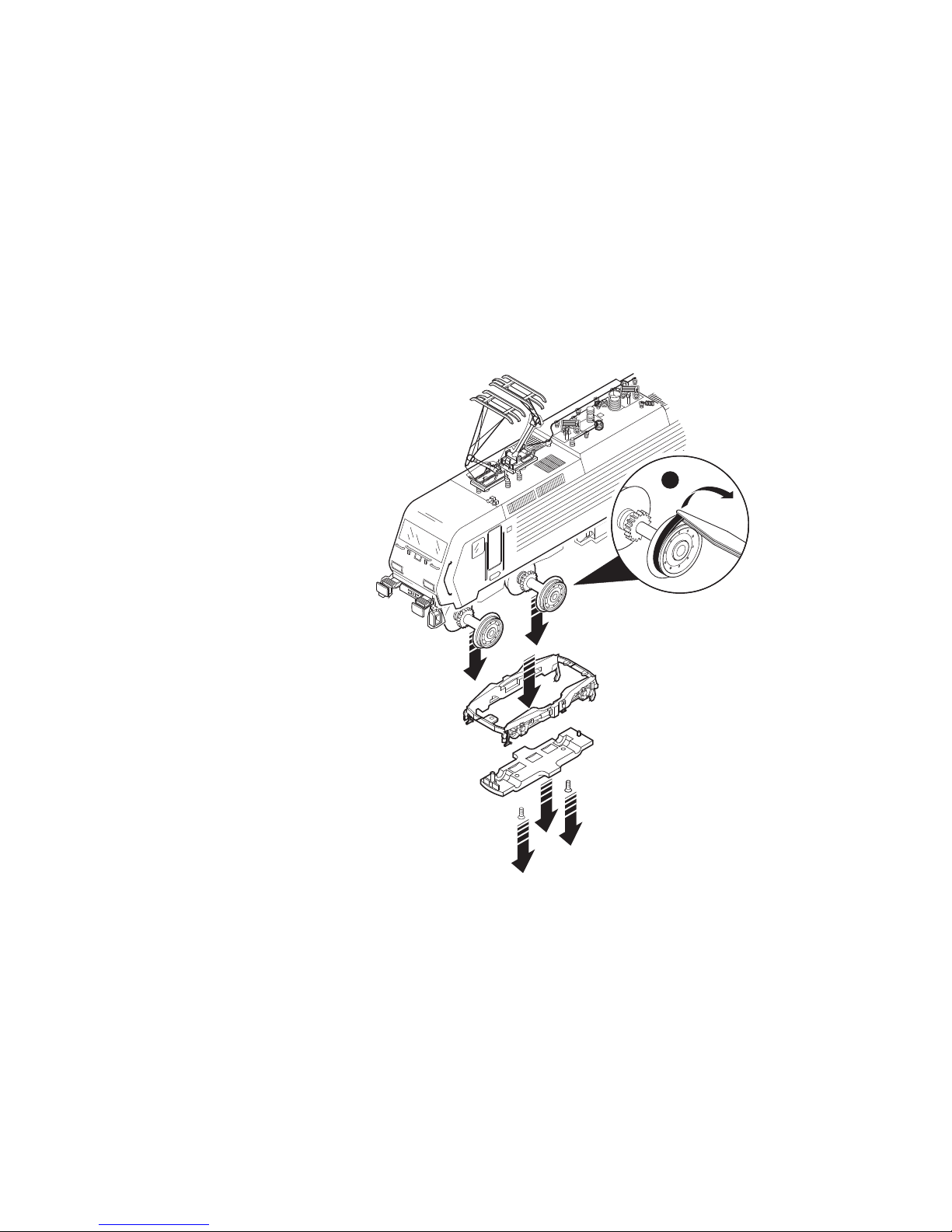

Haftreifen auswechseln Changing traction tires Changer les bandages d’adhérence Antislipbanden vervangen Cambio de los aros de adherencia Sostituzione delle cerchiature di aderenza Slirskydd byts Friktionsringe udskiftes

Page 29

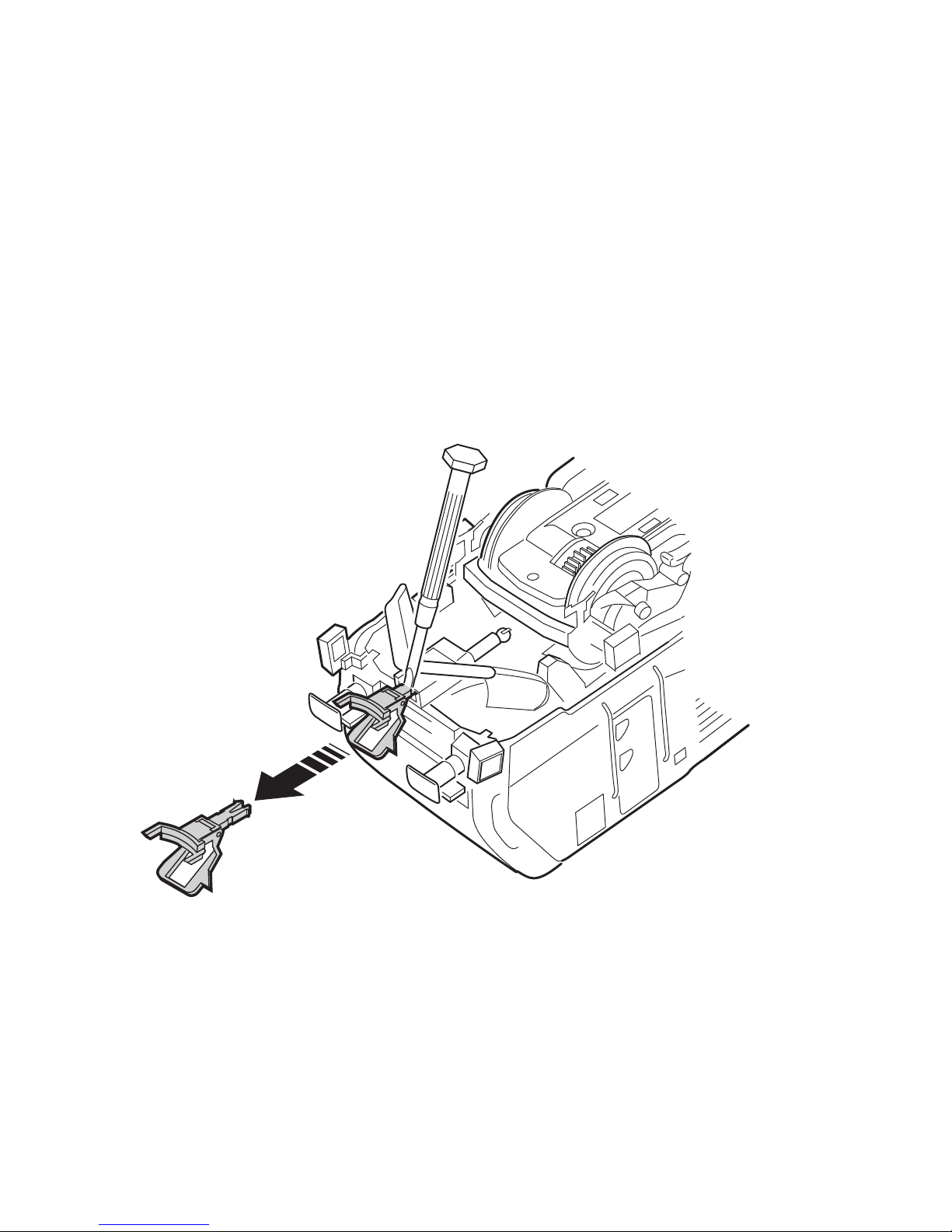

Kupplung austauschen Exchanging the close coupler Remplacement de l’attelage court Omwisselen van de kortkoppeling Enganches cortos Sostituzione del gancio corto Utbyte av kortkoppel Udskiftning af kortkoblingen

Page 30

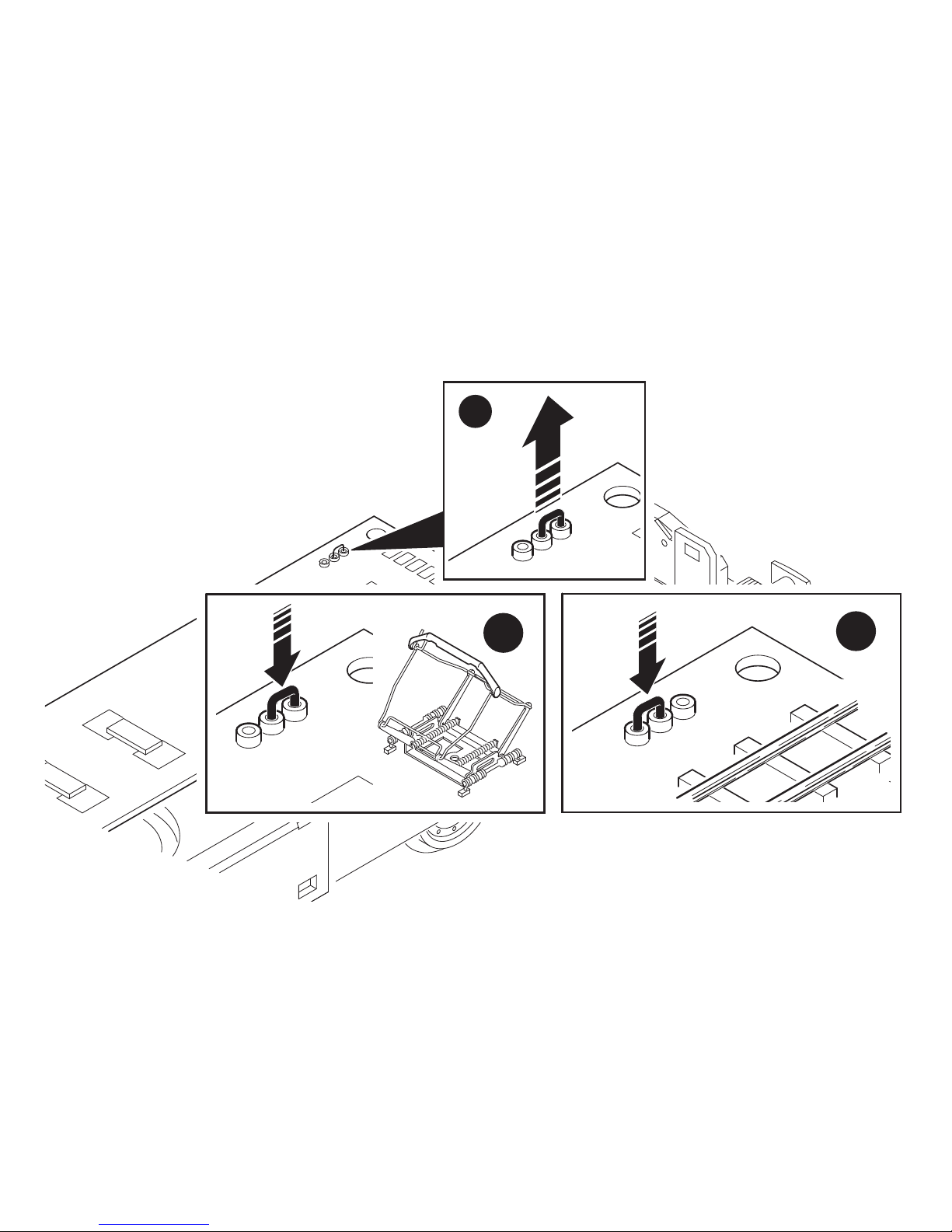

Umschaltung für Oberleitungsbetrieb Switch for selecting catenary or track operation Commutation pour alimentation par ligne aérienne Omschakeling op bovenleiding Conmutación a toma-corriente por catenaria Commutazione per esercizio con linea aerea Omkoppling till kontaktledning Omskiftning til luftledningsdrift

Page 31

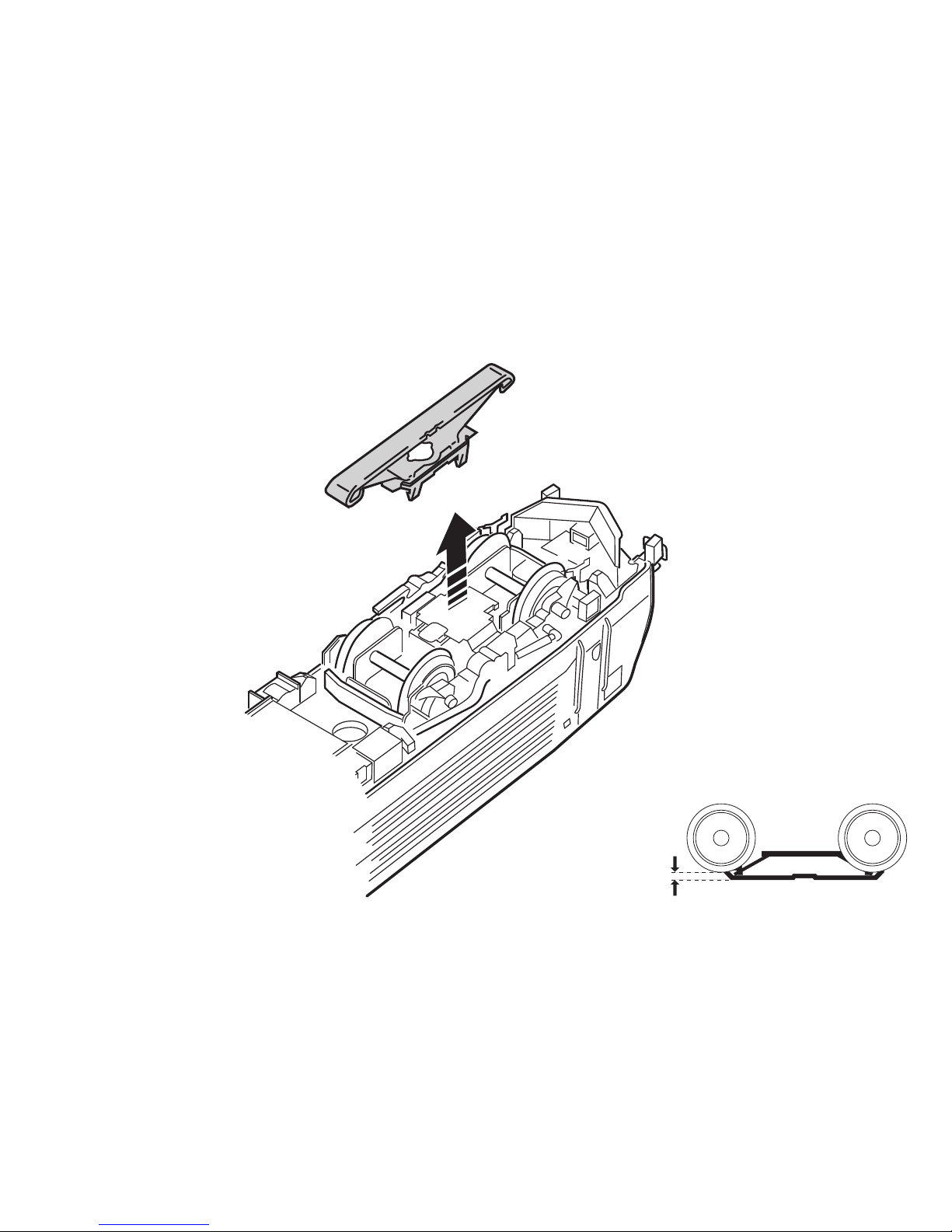

Schleifer auswechseln Changing pickup shoes Changer les frotteurs Slepers vervangen Cambio del patín Sostituzione del pattino Släpsko byts Slæbesko udskiftes

2 mm

Page 32

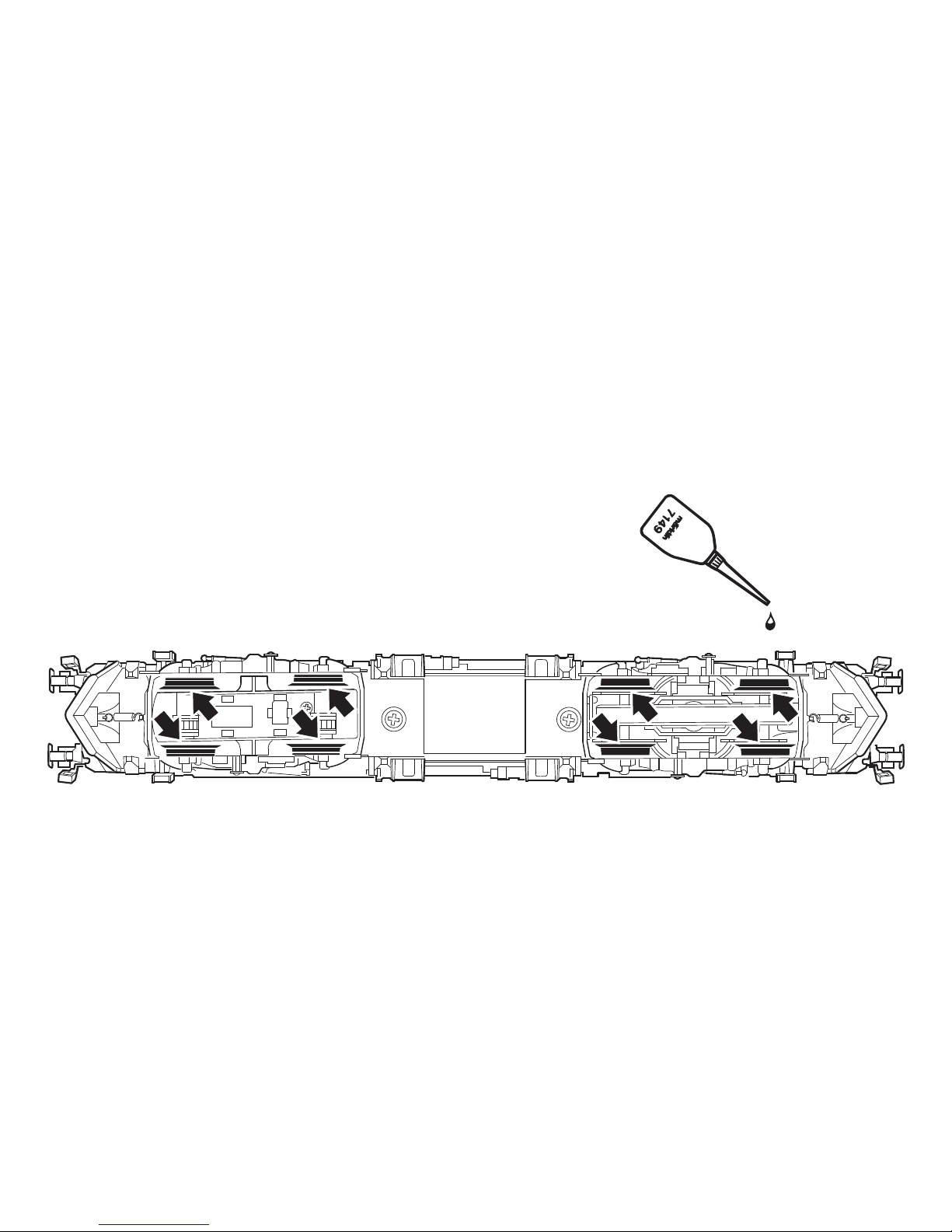

Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of operation Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Engrase a las 40 horas de funcionamiento Lubriﬁcazione dopo circa 40 ore di funzionamento Smörjning efter ca. 40 driftstimmar Smøring efter ca. 40 driftstimer

Page 33

Page 34

Details der Darstellung

können von dem Modell

abweichen

Page 35

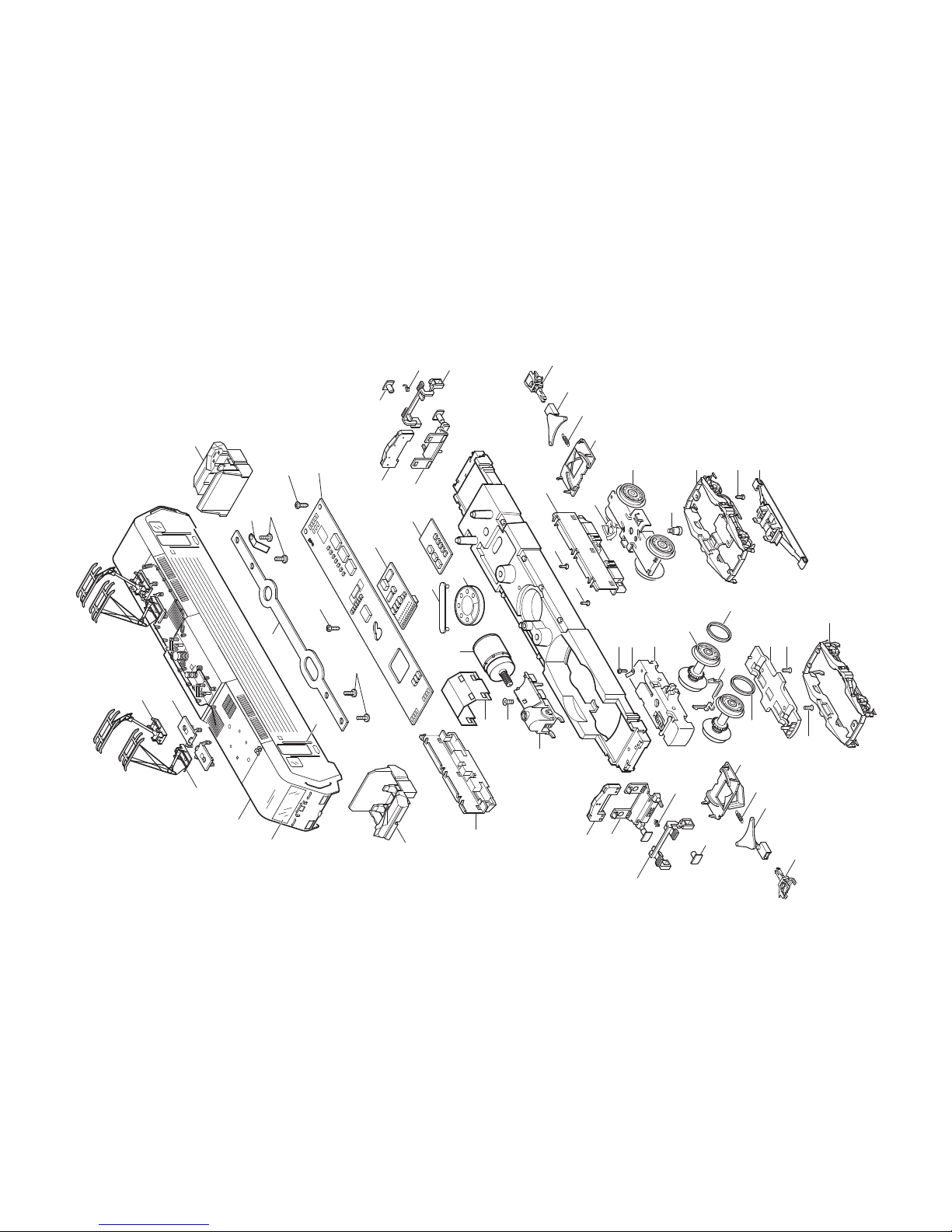

1 Aufbau 125 138 Dachausrüstung 120 861 2 Dachstomabnehmer 116 071 3 Dachstomabnehmer — 4 Trägerisolation 116 065 5 Leiterplatte 112 641 6 Kontaktfeder 494 260 7 Zylinderschraube 750 250 8 Glasteile 120 860 9 Griffstange 204 036 10 Führerstand 204 031

11 Linsenschraube 785 070

12 Leiterplatte, Schnittstelle / Motorsteuerung 122 352 13 Linsenschraube 786 750 14 Decoder 122 378 15 Leiterplatte Sound 108 015 16 Beleuchtungseinheit 123 905 17 Lautsprecher 100 619 18 Haltebügel 207 649 19 Motor 231 479 20 Motoraufnahme 231 761 21 Senkschraube 786 790 22 Halteklammer 231 478 23 Lötfahne 214 257 24 Pufferbohle 204 016 25 Puffer 203 618 26 Haken 282 390 27 Tritt 112 817 28 Schienenräumer 125 135

29 Kupplungsdeichsel 204 015 30 Kupplung 7 203 31 Schaltschieberfeder 7 194 32 Geräteattrappe links 126 320 33 Geräteattrappe rechts 126 321 34 Drehgestell 203 998 35 Federscheibe 401 640 36 Zylinderansatzschraube 753 510 37 Drehgestellblende 116 075 38 Schleifer 206 370 39 Treibgestell 116 081 mit 40 Treibradsatz 116 082 41 Haftreifen 7 153 42 Rastblech 106 532 43 Abdeckung 111 590 44 Senkschraube 786 790 45 Drehgestellblende 116 074

Page 36

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Gebr. Märklin & Cie. GmbH Postfach 8 60 D-73008 Göppingen www.maerklin.com
