Modell der Güterzug-Dampflokomotive Baureihe 44

39880

2

Inhaltsverzeichnis Seite
Sicherheitshinweise 4
Wichtige Hinweise 4
Funktionen 4
Schaltbare Funktionen 5
Parameter / Register 20
Betriebshinweise 22
Ergänzendes Zubehör 25

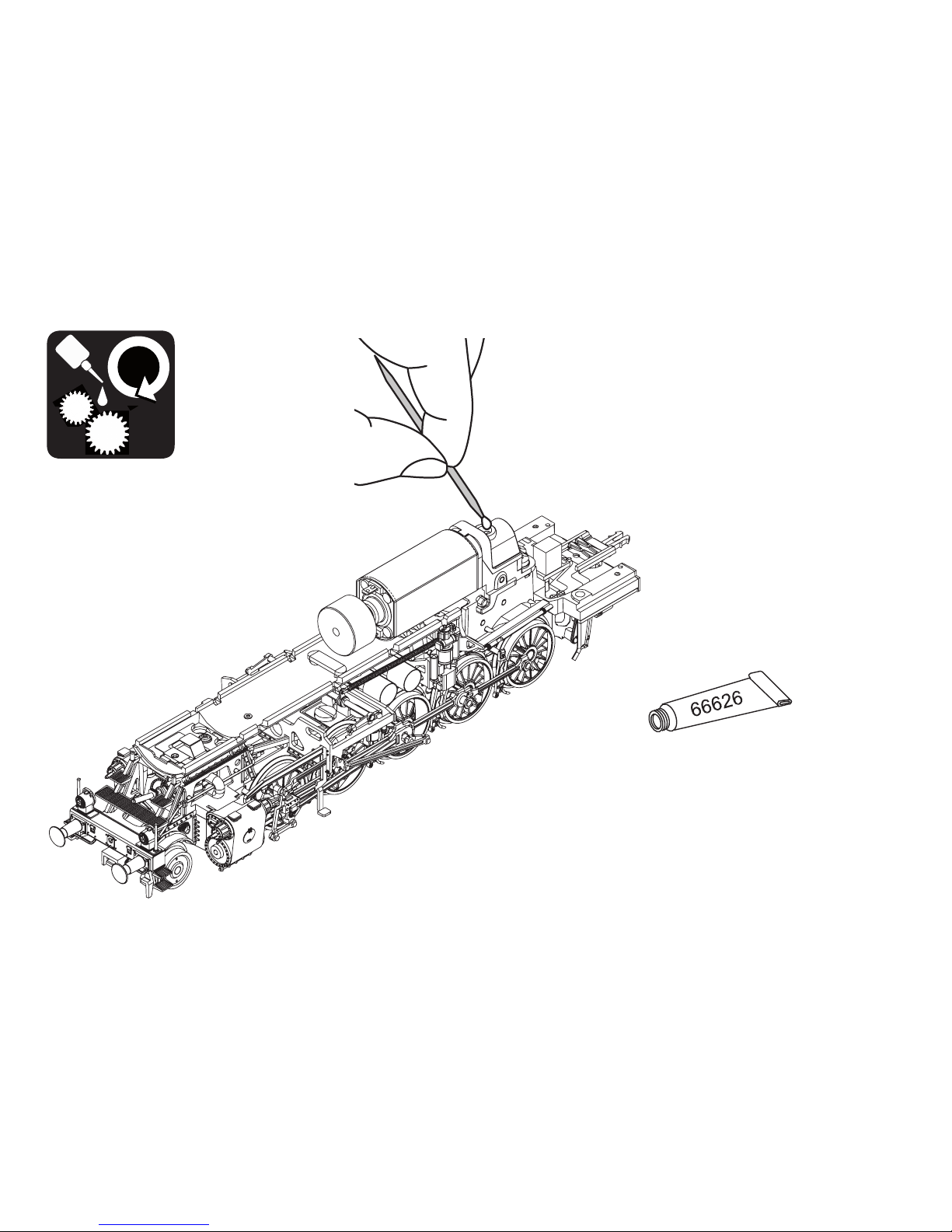

Wartung und Instandhaltung 29

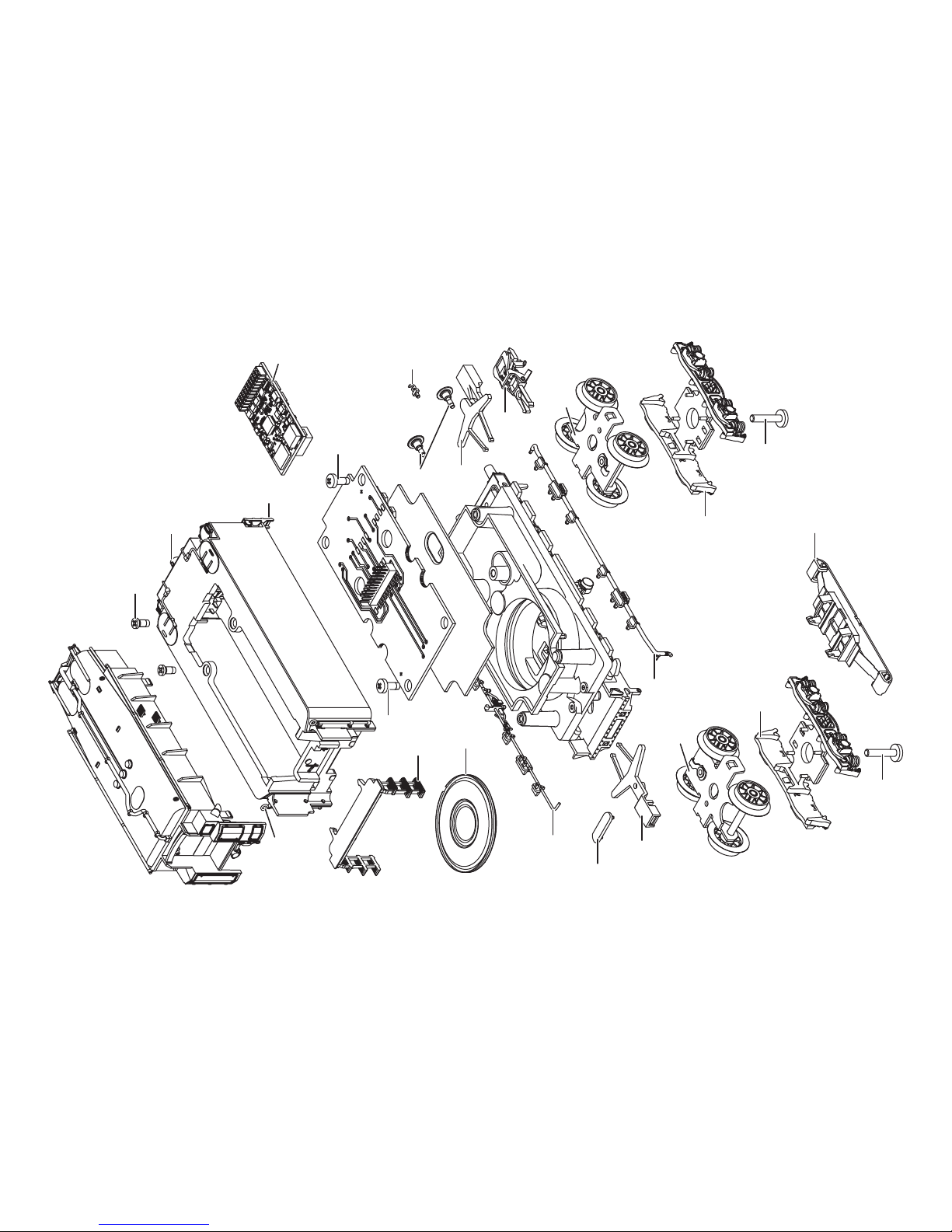

Ersatzteile 35

Table of Contents Page
Safety Notes 6
Important Notes 6
Functions 6
Controllable Functions 7
Parameter / Register 20
Information about operation 22
Complementary accessories 25
Service and maintenance 29
Spare Parts 35

Sommaire Page
Remarques importantes sur la sécurité 8
Information importante 8
Fonctionnement 8
Fonctions commutables 9
Paramètre / Registre 20
Remarques sur l’exploitation 22
Accessoires complémentaires 25
Entretien et maintien 29
Pièces de rechange 35

Inhoudsopgave Pagina
Veiligheidsvoorschriften 10
Belangrijke aanwijzing 10
Functies 10
Schakelbare functies 11
Parameter / Register 20
Opmerkingen over de werking 22
Aanvullende toebehoren 25
Onderhoud en handhaving 29
Onderdelen 35

3

Indice de contenido Página
Aviso de seguridad 12
Notas importantes 12
Funciones 12
Funciones posibles 13
Parámetro / Registro 20
Instrucciones de uso 22
Accesorios complementarios 25
El mantenimiento 29
Recambios 35

Indice del contenuto Pagina
Avvertenze per la sicurezza 14
Avvertenze importanti 14
Funzioni 14
Funzioni commutabili 15
Parametro / Registro 20
Avvertenze per il funzionamento 22
Accessori complementari 25
Manutenzione ed assistere 29
Pezzi di ricambio

35

Innehållsförteckning Sidan
Säkerhetsanvisningar 16
Viktig information 16
Funktioner 16
Kopplingsbara funktioner 17
Parameter / Register 20
Driftanvisningar 22
Ytterligare tillbehör 25
Underhåll och reparation 29
Reservdelar 35

Indholdsfortegnelse Side
Vink om sikkerhed 18
Vigtige bemærkninger 18
Funktioner 18
Styrbare funktioner 19
Parameter / Register 20
Brugsanvisninger 22
Ekstra tilbehør 25
Service og reparation 29
Reservedele 35

4

Sicherheitshinweise

• Die Lok darf nur mit einem dafür bestimmten Betriebssy­stem (Märklin Wechselstrom, Märklin Delta,
Märklin Digital, DCC oder Märklin Systems) eingesetzt
werden.

• Nur Schaltnetzteile und Transformatoren verwenden, die
Ihrer örtlichen Netzspannung entsprechen.

•

Die Lok darf nur aus einer Leistungsquelle versorgt werden.

• Beachten Sie unbedingt die Sicherheitshinweise in der
Bedienungsanleitung zu Ihrem Betriebssystem.

• Für den konventionellen Betrieb der Lok muss das
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.

• Setzen Sie das Modell keiner direkten Sonneneinstrah­lung, starken Temperaturschwankungen oder hoher
Luftfeuchtigkeit aus.

• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.

• Verbaute LED`s entsprechen der Laserklasse 1 nach
Norm EN 60825-1.

Wichtige Hinweise

• Die Bedienungsanleitung und die Verpackung sind Be­standteile des Produktes und müssen deshalb aufbewahrt
sowie bei Weitergabe des Produktes mitgegeben werden.

• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an
Ihren Märklin-Fachhändler.

• Gewährleistung und Garantie gemäß der beiliegenden
Garantieurkunde.

• Entsorgung: www.maerklin.com/en/imprint.html

Funktionen

• Erkennung der Betriebsart: automatisch.

• Mfx-Technologie für Mobile Station / Central Station.
Name ab Werk: 44 1264 DB

• Adresse ab Werk: MM 44 / DCC 03

• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsver­zögerung (ABV), Höchstgeschwindigkeit):
über Control Unit, Mobile Station oder Central Station.

• Fahrtrichtungsabhängige Stirnbeleuchtung.

• Diverse schaltbare Funktionen.

• Spielmodus Lokführer

• Weiterführende Erläuterungen zum Spielmodus finden
Sie in der ergänzenden Anleitung (beiliegend).

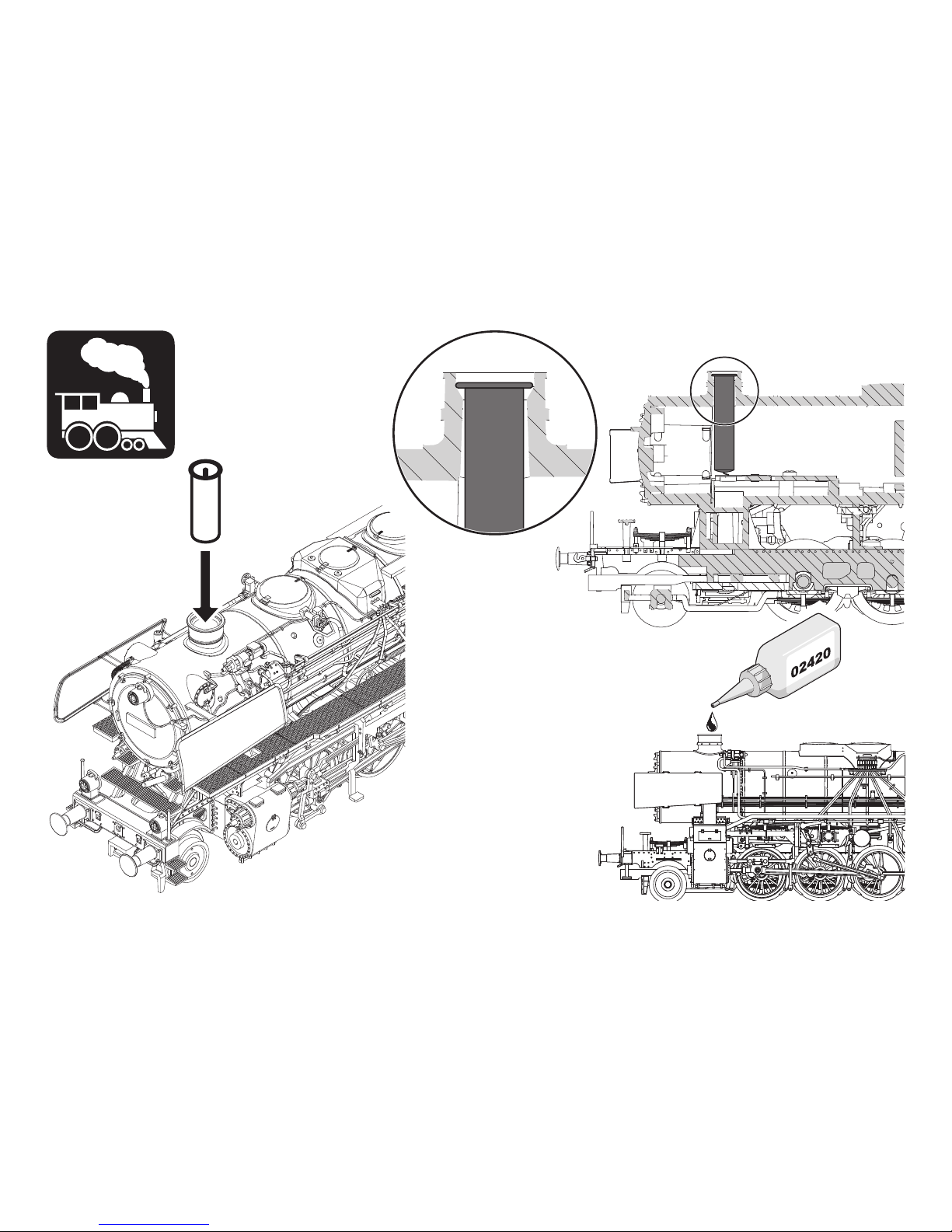

• Rauchsatz nachrüstbar - auch für den Analogbetrieb.

• Im Analogbetrieb stehen nur die Rauch-, Fahr- und Licht­wechselfunktionen zur Verfügung.

Hinweis:

Das Digital-Protokoll mit den meisten Möglichkeiten ist das
höchstwertige Digital-Protokoll. Die Reihenfolge der Digital­Protokolle ist in der Wertung fallend:

Priorität 1: mfx
Priorität 2: DCC
Priorität 3: MM
Wenn zwei oder mehr digital-Protokolle am Gleis erkannt

werden, wählt der Decoder automatisch das höchstwertige
Protokoll. Wird z.B. mfx und MM erkannt, wählt der Decoder
mfx. Einzelne Protokolle können über den Parameter CV 50
deaktiviert werden.

5

Schaltbare Funktionen

6021

MS I 1MS II

CS I

CS II/III

Geräusch: Sand nachfüllen F16
Geräusch: Sanden F17
Rangierlicht doppel A F18
Rangiergang + Rangierlicht doppel A F19
Geräusch: Lichtmaschine F20

Geräusch: Lichtmaschine +
Spitzensignal

F21

Geräusch: Schienenstöße F22
Geräusch: Sicherheitsventil F23
Geräusch: Ankuppeln / Abkuppeln F24

Schaltbare Funktionen

6021

MS I 1MS II

CS I

CS II/III

Spitzensignal F0
Rauchgenerator

2

F1 7

Betriebsgeräusch

3

F2 3
Geräusch: Pfeife lang F3 4
ABV, aus F4 2
Geräusch: Bremsenquietschen aus F5 8
Führerstandsbeleuchtung F6 1
Geräusch: Rangierpfiff F7 5
Geräusch: Luftpumpe F8 6
Geräusch: Dampf ablassen F9
Geräusch: Öl in den Brennraum F10
Geräusch: Wasserpumpe F11
Geräusch: Injektor F12
Geräusch: Öl nachfüllen F13
Geräusch: Wasser fassen F14
Geräusch: Bremsenquietschen an

4

F15

1

die Zahl entspricht der Tastennummer auf dem Gerät

2

Gehört nicht zum Lieferumfang

3

mit Zufallsgeräuschen

4

nur für „Spielewelt“; nicht verschieben (nicht mappen)

6

Functions

• Recognition of the mode of operation: automatic.

• Mfx technology for the Mobile Station / Central Station.
Name set at the factory: 44 1264 DB

• Address set at the factory: MM 44 / DCC 03

• Setting the locomotive parameters (address, accelerati­on/braking delay (ABV), maximum speed):
with the Control Unit, Mobile Station, Central Station.

• Headlights, changing over with the direction of travel.

• Various controllable functions.

• Mode of Operation: Locomotive Engineer

• Additional explanations about the mode of operation can
be found in the supplemental instructions (included).

• A smoke generator can be retrofitted to the locomotive ­also for analog operation.

• Only the smoke, running, and light changeover functions
are available in analog operation.

Note:

The digital protocol with the most possibilities is the highest
order digital protocol. The sequence of digital protocols in
descending order is:
Priority 1: mfx
Priority 2: DCC
Priority 3: MM

If two or more digital protocols are recognized in the track,
the decoder automatically takes on the highest value digital
protocol.For example, if mfx & MM are recognized, the mfx
digital protocol is taken on by the decoder. Individual proto­cols can be deactivated with Parameter CV 50.

Safety Notes

• This locomotive is to be used only with an operating
system designed for it (Märklin AC, Märklin Delta,
Märklin Digital, DCC or Märklin Systems).

• Use only switched mode power supply units and transfor­mers that are designed for your local power system.

• This locomotive must never be supplied with power from
more than one transformer.

• Pay close attention to the safety notes in the
instructions for your operating system.

• The feeder track must be equipped to prevent interference
with radio and television reception, when the locomotive is
to be run in conventional operation. The 74046 interference
suppression set is to be used for this purpose.

• Do not expose the model to direct sunlight, extreme
changes in temperature, or high humidity.

• WARNING! Sharp edges and points required for operation.

• The LEDs in this item correspond to Laser Class 1 accor­ding to Standard EN 60825-1.

Important Notes

• The operating instructions and the packaging are a com­ponent part of the product and must therefore be kept as
well as transferred along with the product to others.

• Please see your authorized Märklin dealer for repairs or
spare parts.

• The warranty card included with this product specifies
the warranty conditions.

• Disposing: www.maerklin.com/en/imprint.html

7

Controllable Functions

6021

MS I 1MS II

CS I

CS II/III

Headlights F0
Smoke generator

2

F1 7

Operating sounds

3

F2 3
Sound effect: long whistle blast F3 4
ABV, off F4 2
Sound effect: Squealing brakes off F5 8
Engineer‘s cab lighting F6 1
Sound effect: Switching whistle F7 5
Sound effect: Air pump F8 6
Sound effect: Blowing off steam F9

Sound effect: Oil in the combustion
chamber

F10

Sound effect: Water pump F11
Sound effect: Injector F12
Sound effect: Oil being refilled F13
Sound effect: filling water F14
Sound effect: Squealing brakes on

4

F15

Controllable Functions

6021

MS I 1MS II

CS I

CS II/III

Sound effect: Filling sand F16
Sound effect: Sanding F17
Double A switching light F18

Low speed switching range +
Double A switching light

F19

Sound effect: Generator F20
Sound effect: Generator + Headlights F21
Sound effect: Rail joints F22
Sound effect: Safety valve F23
Sound effect: Coupling / uncoupling F24

1

The number corresponds to the button number on the device

2

Not included in delivery scope

3

with random sounds

4

Only for „World of Operation“, do not move (do not map)

8

Remarques importantes sur la sécurité

• La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin AC, Märklin
Delta, Märklin Digital, DCC ou Märklin Systems).

• Utiliser uniquement des convertisseurs et transforma­teurs correspondant à la tension du secteur local.

• La locomotive ne peut être alimentée en courant que par
une seule source de courant.

• Veuillez impérativement respecter les remarques sur la
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.

• Pour l’exploitation de la locomotive en mode conventionnel,
la voie de raccordement doit être déparasitée. A cet effet,
utiliser le set de déparasitage réf. 74046. Le set de déparasi­tage ne convient pas pour l’exploitation en mode numérique.

• Ne pas exposer le modèle à un ensoleillement direct,
à de fortes variations de température ou à un taux
d‘humidité important.

• ATTENTION! Pointes et bords coupants lors du fonction­nement du produit.

• Les DEL installées correspondent à la classe laser 1
selon la norme EN 60825-1.

Information importante

• La notice d‘utilisation et l’emballage font partie intégrante
du produit ; ils doivent donc être conservés et, le cas
échéant, transmis avec le produit.

• Pour toute réparation ou remplacement de pièces,
adresses-vous à votre détaillant-spécialiste Märklin.

• Garantie légale et garantie contractuelle conformément
au certificat de garantie ci-joint.

• Elimination : www.maerklin.com/en/imprint.html

Fonctionnement

• Détection du mode d’exploitation : automatique.

• Technologie mfx pour Mobile Station / Central Station.
Nom en codee en usine: 44 1264 DB

• Adresse encodée en usine: MM 44 / DCC 03

• Réglage des paramètres de la loco (adresse, tempori­sation accélér.-freinage (ABV), vitesse maximale) : via
Control Unit, Mobile Station ou Central Station.

•

Feux de signalisation avec inversion selon sens de marche.

• Diverses fonctions commutables.

• Mode de jeu «Conducteur de train»

• Vous trouverez de plus amples informations concernant
le mode de jeu dans la notice complémentaire (ci-jointe).

• Installation ultérieure d’un générateur de fumée possible

- également pour exploitation analogique.

•

En mode d’exploitation analogique, seules les fonctions
relatives à la fumée, la conduite et l’inversion des feux sont
disponibles.

Indication:

Le protocole numérique offrant les possibilités les plus
nombreuses est le protocole numérique à bit de poids fort. La
hiérarchisation des protocoles numériques est descendante :

Priorité 1 : mfx
Priorité 2 : DCC
Priorité 3 : MM
Si deux ou plus de deux protocoles numériques sont re-

connus sur la voie, le décodeur choisit automatiquement le
protocole numérique le plus significatif. Entre les protocoles
mfx & DCC par exemple, le décodeur choisira le protocole
numérique mfx. Vous pouvez désactiver les différents proto­coles via le paramètre CV 50.

9

Fonctions commutables

6021

MS I 1MS II

CS I

CS II/III

Fanal F0
Générateur de fumée

2

F1 7

Bruit d’exploitation

3

F2 3
Bruitage : sifflet longueur F3 4
ABV, désactivé F4 2

Bruitage : Grincement de freins
désactivé

F5 8
Eclairage de la cabine de conduite F6 1

Bruitage : Sifflet pour manœuvre F7 5
Bruitage : Compresseur F8 6
Bruitage : Échappement de la vapeur F9

Bruitage : Fuel dans la chambre de
combustion

F10

Bruitage : Pompe à eau F11
Bruitage : Injecteur F12
Bruitage : Appoint fuel F13
Bruitage : Approvisionnement en eau F14

Bruitage : Grincement de freins
activé

4

F15

Fonctions commutables

6021

MS I 1MS II

CS I

CS II/III

Bruitage : Approvisionnement en sable F16
Bruitage : Sablage F17
Feu de manœuvre double A F18

Vitesse de manœuvre +
Feu de manœuvre double A

F19

Bruitage : Dynamo d‘éclairage F20
Bruitage : Dynamo d‘éclairage + Fanal F21
Bruitage : Joints de rail F22
Bruitage : Soupape de sûreté F23
Bruitage : Attelage / Déconnecter F24

1

Le chiffre correspond au numéro de la touche sur l’appareil

2

Ne fait pas partie de la fourniture

3

avec bruits aléatoires

4

Valable uniquement pour «univers ludique», ne pas déplacer

(pas de mapping)

10

Functies

• Herkenning van het bedrijfssysteem: automatisch.

• Mfx-technologie voor het Mobile Station / Central Station.
Naam af de fabriek: 44 1264 DB

• Vanaf de fabriek ingesteld: MM 44 / DCC 03

• Instellen van de locomotiefparameters (adres, optrek­afremvertraging (ABV), maximumsnelheid): d.m.v. Control
Unit, Mobile Station of Central Station.

• Rijrichtingafhankelijke frontseinen.

• Diverse schakelbare functies.

• Speelmodus machinist

• Verdere aanwijzingen voor deze speelmodus vindt u in de
bijgevoegde uitgebreide gebruiksaanwijzing.

• Rookgenerator nadien in te bouwen - ook voor analoog
bedrijf.

• In analoogbedrijf zijn alleen roken-,rijden, en lichtwisse­ling als functie beschikbaar.

Opmerking:

Het digitaalprotocol met de meeste mogelijkheden is het
primaire digitaalprotocol. De volgorde van de digitaalproto­collen is afnemend in mogelijkheden:

Prioriteit 1: mfx
Prioriteit 2: DCC
Prioriteit 3: MM
Als er twee of meer digitale protocollen op de rails worden

herkend, dan neemt de decoder automatisch het hoogwaar­digste protocol over; bijv. word mfx & MM herkend, dan
wordt het mfx signaal door de decoder overgenomen. De
verschillende protocollen kunnen via de parameter CV 50
gedeactiveerd worden.

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrijfssy­steem (Märklin AC, Märklin Delta, Märklin digitaal, DCC of
Märklin Systems) gebruikt worden.

• Alleen net-adapters en transformatoren gebruiken
waarvan de aangegeven netspanning overeenkomt met
de netspanning ter plaatse.

• De loc mag niet vanuit meer dan één stroomvoorziening
gelijktijdig gevoed worden.

• Lees ook aandachtig de veiligheidsvoorschriften in de
gebruiksaanwijzing van uw bedrijfssysteem.

• Voor het conventionele bedrijf met de loc dient de
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.

• Stel het model niet bloot aan in directe zonnestraling,
sterke temperatuurwisselingen of hoge luchtvochtigheid.

• OPGEPAST! Functionele scherpe kanten en punten.

• Ingebouwde LED’s komen overeen met de laserklasse 1
volgens de norm EN 60825-1.

Belangrijke aanwijzing

• De gebruiksaanwijzing en de verpakking zijn een bestand­deel van het product en dienen derhalve bewaard en
meegeleverd te worden bij het doorgeven van het product.

• Voor reparatie of onderdelen kunt u zich tot uw Märklin
handelaar wenden.

• Vrijwaring en garantie overeenkomstig het bijgevoegde
garantiebewijs.

• Afdanken: www.maerklin.com/en/imprint.html

11

Schakelbare functies

6021

MS I 1MS II

CS I

CS II/III

Geluid: zand bijvullen F16
Geluid: zandstrooier F17
Rangeerlicht dubbel A F18
Rangeerstand + Rangeerlicht dubbel A F19
Geluid: generator F20
Geluid: generator + Frontsein F21
Geluid: raillassen F22
Geluid: veiligheidsventiel F23
Geluid: aankoppelen / afkoppelen F24

1

Het getal komt overeen met het toetsnummer op het ap-

paraat.

2

Maakt geen deel uit van het leveringspakket

3

met toevalsgeluiden

4

alleen voor “Speelwereld”, niet verschuiven (niet mappen)

Schakelbare functies

6021

MS I 1MS II

CS I

CS II/III

Frontsein F0
Rookgenerator

2

F1 7

Bedrijfsgeluiden

3

F2 3
Geluid: fluit lang F3 4
ABV, uit F4 2
Geluid: piepende remmen uit F5 8
Cabineverlichting F6 1
Geluid: rangeerfluit F7 5
Geluid: luchtpomp F8 6
Geluid: stoom afblazen F9
Geluid: olie in de verbrandingsruimte F10
Geluid: waterpomp F11
Geluid: injector F12
Geluid: Olie bijvullen F13
Geluid: Water innemen F14
Geluid: piepende remmen aan

4

F15

12

Aviso de seguridad

• La locomotora solamente debe funcionar en un sistema
de corriente propio (Märklin AC – Märklin Delta –
Märklin Digital, DCC o Märklin Systems).

• Emplear únicamente fuentes de alimentación conmutadas
y transformadores que sean de la tensión de red local.

• La alimentación de la locomotora deberá realizarse
desde una sola fuente de suminitro

• Observe bajo todos los conceptos, las medidas de
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.

• Para el funcionamiento convencional de la locomotora de­ben suprimirse las interferencias en la vía de conexión de
la alimentación. Para ello debe emplearse el set supresor
de interferencias 74046. El set supresor de interferencias
no es adecuado para el funcionamiento en modo digital.

• No exponer el modelo en miniatura a la radiación solar
directa, a oscilaciones fuertes de temperatura o a una
humedad del aire elevada.

• ¡ATENCIÓN! Esquinas y puntas afiladas condicionadas a
la función.

• Los LEDs incorporados corresponden a la clase de láser
1 según la norma europea EN 60825-1.

Notas importantes

• Las instrucciones de empleo y el embalaje forman parte
íntegra del producto y, por este motivo, deben guardarse y
entregarse junto con el producto en el caso de venderlo o
transmitirlo a otro.

• Para reparaciones o recambios contacte con su provee­dor Märklin especializado.

• Responsabilidad y garantía conforme al documento de
garantía que se adjunta.

• Eliminación: www.maerklin.com/en/imprint.html

Funciones

• Reconocimiento del sistema: automático.

• Tecnología mfx para la Mobile Station / Central Station.
Nombre de fabrica: 44 1264 DB

• Código de fábrica: MM 44 / DCC 03

• Fijar parámetros de la locomotora (código,
arranque y frenado (ABV), velocidad máxima):
por el Control Unit, Mobile Station o Central Station.

• Faros frontales dependendientes del sentido de marcha.

• Diversas funciones gobernables.

• Modo de juego Maquinista

• Encontrará explicaciones adicionales sobre el modo de
juego en las instrucciones complementarias (adjuntas).

• Kit de humo equipable posteriormente, incluso para
funcionamiento en modo analógico.

•

En funcionamiento en modo analógico están disponibles única­mente las funciones de humo, de marcha y de cambio de luces.

Nota: El protocolo digital que ofrece el mayor número de
posibilidades es el protocolo digital de mayor peso. El orden
de pesos de los protocolos digitales es descendente.:

Prioridad 1: mfx
Prioridad 2: DCC
Prioridad 3: MM
Si se detectan en la vía dos o varios protocolos digitales, el

decoder asume automáticamente el protocolo digital de ma­yor valor; p. ej., si se detecta mfx y MM, el decoder asume
el protocolo digital mfx. Los distintos protocolos se pueden
desactivar mediante el parámetro CV 50.

13

Funciones posibles

6021

MS I 1MS II

CS I

CS II/III

Señal de cabeza F0
Generador de humo

2

F1 7

ruido de explotación

3

F2 3
Ruido del silbido larga F3 4
ABV, apagado F4 2

Ruido: Desconectar chirrido de los
frenos

F5 8
Alumbrado interior de la cabina F6 1

Ruido: Silbato de maniobras F7 5
Ruido: Bomba de aire F8 6
Ruido: Purgar vapor F9

Ruido: Carga de aceite en la cámara
de combustión

F10

Ruido: Bomba de agua F11
Ruido: Inyector F12
Ruido: Añadir aceite F13
Ruido: Recoger agua F14
Ruido: Conectar chirrido de los frenos

4

F15

Funciones posibles

6021

MS I 1MS II

CS I

CS II/III

Ruido: Añadir arena F16
Ruido: Arenado F17
Luces de maniobra doble A F18

Maniobrar (velocidad lenta) +
Luces de maniobra doble A

F19

Ruido: Dinamo F20
Ruido: Dinamo + Señal de cabeza F21
Ruido: Juntas de carriles F22
Ruido: Válvula de seguridad F23

Ruido: Enganche de coches /
Desacoplamiento

F24

1

El número corresponde al número de tecla en el dispositivo

2

No está incluido en el conjunto de piezas suministradas

3

con ruidos aleatorios

4

sólo para el „Mundo de Juegos“, no deslizar (no mapear)

14

• Smaltimento: www.maerklin.com/en/imprint.html

Funzioni

• Riconoscimento del tipo di funzionamento: automatico

• Tecnologia mfx per Mobile Station / Central Station.
Nome di fabrica: 44 1264 DB

• Indirizzo di fabbrica: MM 44 / DCC 03

• Regolazione dei parametri della locomotiva (indirizzo,
ritardo di avviamento/frenatura (ABV), velocità massima):
tramite Control Unit, Mobile Station oppure Central Station.

• Illuminazione di testa dipendente dalla direzione di marcia.

• Svariate funzionalità commutabili.

• Modalità di Gioco Macchinista

• Ulteriori spiegazioni su tale modalità di gioco potete
trovare nelle istruzioni supplementari (accluse).

• Apparato fumogeno equipaggiabile in seguito - anche per
il funzionamento analogico.

• Nel funzionamento analogico si hanno a disposizione
soltanto le funzionalità fumogena, di marcia e di commuta­zione dei fanali.

Avvertenza:

Il protocollo Digital con il maggior numero di possibilità è
il protocollo digitale di massimo valore. La sequenza dei
protocolli Digital, con valori decrescenti, è:

Priorità 1: mfx
Priorità 2: DCC
Priorità 3: MM
Qualora sul binario vengano riconosciuti due o più protocolli di-

gitali, il Decoder assume automaticamente il protocollo digitale
con il valore più elevato; ad es. se viene riconosciuto mfx & MM,
viene assunto dal Decoder il protocollo digitale mfx. I singoli pro­tocolli possono venire disattivati mediante il parametro CV 50.

Avvertenze per la sicurezza

•

Tale locomotiva deve essere impiegata soltanto con un
sistema di funzionamento adeguato per questa (Märklin AC,
Märklin Delta, Märklin Digital, DCC oppure Märklin Systems).

• Impiegare soltanto alimentatori „switching“ e trasforma­tori che corrispondono alla Vostra tensione di rete locale.

• La locomotiva non deve venire alimentata nello stesso
tempo con più di una sorgente di potenza.

• Vogliate prestare assolutamente attenzione alle avverten­ze di sicurezza nelle istruzioni di impiego per il Vostro
sistema di funzionamento.

• Per il funzionamento tradizionale della locomotiva il binario di
alimentazione deve essere protetto dai disturbi. A tale scopo
si deve impiegare il corredo antidisturbi 74046. Tale corredo
antidisturbi non è adatto per il funzionamento Digital.

• Non esponete tale modello ad alcun irraggiamento solare
diretto, a forti escursioni di temperatura oppure a elevata
umidità dell’aria.

• AVVERTENZA! Per motivi funzionali i bordi e le punte sono
spigolosi.

• I LED incorporati corrispondono alla categoria di laser 1
secondo la Norma EN 60825-1.

Avvertenze importanti

• Le istruzioni di impiego e l’imballaggio costituiscono un
componente sostanziale del prodotto e devono pertanto
venire conservati nonché consegnati insieme in caso di
ulteriore cessione del prodotto.

• Per le riparazioni o le parti di ricambio, contrattare il
rivenditore Märklin.

• Prestazioni di garanzia e garanzia in conformità
all’accluso certificato di garanzia.

15

Funzioni commutabili

6021

MS I 1MS II

CS I

CS II/III

Rumore: Riempimento con sabbia F16
Rumore: sabbiatura F17
Fanale di manovra a doppia A F18

Andatura da manovra +
Fanale di manovra a doppia A

F19

Rumore: Generatore elettrico F20
Rumore: Generatore elettrico +

Segnale di testa

F21

Rumore: Giunzioni delle rotaie F22
Rumore: Valvola di sicurezza F23

Rumore: agganciamento /
sganciamento

F24

1

tale numero corrisponde al numero del tasto sull’apparato

2

Non incl. nella fornitura

3

con rumori casuali

4

solo per „Mondo del Gioco“, non spostare (non mappare)

Funzioni commutabili

6021

MS I 1MS II

CS I

CS II/III

Segnale di testa F0
Apparato fumogeno

2

F1 7

Rumori di esercizio

3

F2 3
Rumore: Fischio lunga F3 4
ABV, spento F4 2
Rumore: stridore dei freni escluso F5 8
Illuminazione della cabina F6 1
Rumore: Fischio di manovra F7 5
Rumore: compressore dell’aria F8 6
Rumore: scarico del vapore F9

Rumore: Nafta nella camera di
combustione

F10

Rumore: pompa di alimentazione
acqua

F11

Rumore: Iniettore F12
Rumore: rifornimento nafta F13
Rumore: Rifornimento acqua F14
Rumore: Stridore dei freni acceso

4

F15

16

Funktioner

• Driftsättet igenkänns automatiskt.

• Mfx-teknologi för Mobile Station / Central Station.
Namn fran tillverkaren: 44 1264 DB

• Adress från tillverkaren: MM 44 / DCC 03

• Inställning av lokparametrar (Adress, acceleration/
bromsfördröjning (ABV), toppfart):
Via Control Unit, Mobile Station eller Central Station.

• Körriktningsberoende frontbelysning.

• Olika inställbara funktioner.

• Spelmodus Lokförare

• Ytterligare information om spelmodus återfinns i bruksan­visningarna (bifogas).

• Röksats kan monteras i efterhand - även för analogdrift.

• Vid analog körning är endast rök-, kör- och ljusväxlings­funktionerna åtkomliga.

Observera:

Digital-protokollet med flest funktioner är högst prioriterat.
Digital-protokollen inordnas i fallande ordning som följer:

Prioritet 1: mfx
Prioritet 2: DCC
Prioritet 3: MM
Om två eller flera digital-protokoll används via spåret, så an-

vänder dekodern automatiskt det högvärdigaste protokollet.
Används t. ex. mfx & MM, så kommer dekodern att använda
mfx-digital-protokollet. Enstaka protokoll kan avaktiveras
med hjälp av CV 50.

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem
(Märklin AC, Märklin Delta, Märklin Digital, DCC eller
Märklin Systems).

• Använd endast nätadaptrar och transformatorer anpas­sade för det lokala elnätet.

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen
som hör till respektive driftsystemet.

• När motorvagnens lokdel ska köras med konventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med av­störning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.

• Modellen får inte utsättas för direkt solljus, häftiga tem­peraturväxlingar eller hög luftfuktighet.

• VARNING! Funktionsbetingade vassa kanter och spetsar.

• Inbyggda LED (lysdioder) motsvarar laser-klass 1 enligt
Ennorm 60825-1.

Viktig information

• Bruksanvisningen och förpackningen är en del av
produkten och måste därför sparas och alltid medfölja
produkten.

• Kontakta din Märklinfackhandlare för reparationer och
reservdelar.

• Garantivillkor framgår av bifogade garantibevis.

• Hantering som avfall: www.maerklin.com/en/imprint.html

17

Kopplingsbara funktioner

6021

MS I 1MS II

CS I

CS II/III

Ljud: Påfyllning av sand F16
Ljud: Sandning F17
Rangerljus dubbel A F18
Rangerkörning + Rangerljus dubbel A F19
Ljud: Belysningsmaskin F20

Ljud: Belysningsmaskin +
Frontstrålkastare

F21

Ljud: Rälsskarvar F22
Ljud: Säkerhetsventil F23
Ljud: Påkoppling / Avkoppling F24

1

siffran motsvarar körkontrollens knappnummer

2

Ingår inte i leveransen

3

med slumpmässiga ljudinslag

4

endast för “simulatormiljö“, flyttas ej (mappas ej)

Kopplingsbara funktioner

6021

MS I 1MS II

CS I

CS II/III

Frontstrålkastare F0
Röksats

2

F1 7

Trafikljud

3

F2 3
Ljud: Lokvissla långt F3 4
ABV, från F4 2
Ljud: Bromsgnissel, från F5 8
Förarhyttsbelysning F6 1
Ljud: Rangervissla F7 5
Ljud: Luftpump F8 6
Ljud: Ånga släpps ut F9
Ljud: Oljeinprutning i pannans fyr F10
Ljud: Vattenpump F11
Ljud: Injektor F12
Ljud: Oljepåfyllning F13
Ljud: Påfyllning av vatten F14
Ljud: Bromsgnissel, på

4

F15

18

Funktioner

• Registrering af driftsarten: automatisk.

• Mfx-teknologi til Mobile Station / Central Station.
Navn ab fabrik: 44 1264 DB

• Adresse ab fabrik: MM 44 / DCC 03

• Indstilling af lokomotivparametrene (adresse, kørsels-/
bremseforsinkelse (ABV), maksimalhastighed):
Via Control Unit, Mobile Station eller Central Station.

• Køreretningsafhængig frontbelysning.

• Diverse styrbare funktioner.

• Operationsmodus lokomotivfører

• Yderligere bemærkninger om operationsmodus findes i
den supplerende vejledning (vedlagt).

• Røggenerator kan eftermonteres – også til analogdrift.

• Ved analogdrift står kun røg-, køre- og lysskiftfunktioner
til rådighed.

Observera:

Digital-protokollet med flest funktioner är högst prioriterat.
Digital-protokollen inordnas i fallande ordning som följer:

Prioritet 1: mfx
Prioritet 2: DCC
Prioritet 3: MM
Om två eller flera digital-protokoll används via spåret, så an-

vänder dekodern automatiskt det högvärdigaste protokollet.
Används t. ex. mfx & MM, så kommer dekodern att använda
mfx-digital-protokollet. Enkelte protokoller kan deaktiveres
via parameter CV 50.

Vink om sikkerhed

• Lokomotivet må kun bruges med et driftssystem
(Märklin AC, Märklin Delta, Märklin Digital, DCC eller
Märklin Systems), der er beregnet dertil.

• Anvend kun DC-DC-omformere og transformatorer, der
passer til den lokale netspænding.

• Lokomotivet må ikke forsynes fra mere end én strømkilde
ad gangen.

• Vær under alle omstændigheder opmærksom på de vink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.

• Ved konventionel drift af lokomotivet skal tilslutningssporet
støjdæmpes. Dertil skal anvendes støjdæmpningssættet

74046. Støjdæmpningssættet er ikke egnet til digital drift.

• Modellen må ikke udsættes for direkte sollys, store tempe­raturudsving eller høj luftfugtighed.

• ADVARSEL! Skarpe kanter og spidser pga. funktionen.

• De indbyggede lysdioder svarer til laserklasse 1 i henhold
til normen EN 60825-1.

Vigtige bemærkninger

• Betjeningsvejledning og emballage hører til produktet og
skal derfor gemmes og medfølge, hvis produktet gives
videre til andre.

• For reparation eller reservedele bedes De henvende Dem
til Deres Märklinforhandler.

• Garanti ifølge vedlagte garantibevis.

• Bortskafning: www.maerklin.com/en/imprint.html

19

Styrbare funktioner

6021

MS I 1MS II

CS I

CS II/III

Lyd: Fylde sand på F16
Lyd: Sanding F17
Rangerlys dobbelt A F18
Rangergear + Rangerlys dobbelt A F19
Lyd: Generator F20
Lyd: Generator + Frontsignal F21
Lyd: Skinnestød F22
Lyd: Sikkerhedsventil F23
Lyd: Sammenkobling / Afkobling F24

1

tallet er overensstemmende med enhedens tastenummer

2

Medleveres ikke

3

med tilfældige lyde

4

kun til „World of Operation“, må ikke forskydes (må ikke

mappes)

Styrbare funktioner

6021

MS I 1MS II

CS I

CS II/III

Frontsignal F0
Røggenerator

2

F1 7

Driftslyd

3

F2 3
Lyd: Lokomotivfløjte langt F3 4
ABV, fra F4 2
Lyd: Pibende bremser fra F5 8
Kabinebelysning F6 1
Lyd: Rangerfløjt F7 5
Lyd: Luftpumpe F8 6
Lyd: Dampudledning F9
Lyd: Olie i forbrændingskammeret F10
Lyd: Vandpumpe F11
Lyd: Injektor F12
Lyd: Påfyldning af olie F13
Lyd: Fylde vand på F14
Lyd: Pibende bremser til

4

F15

20

CV (Parameter) • CV (Parameter) • CV (Paramètre) •
CV (Parameter) • CV (Parámetro) • CV (Parametro) •
CV (Parameter) • CV (Parameter)

CV-Nr.

Wert • Value •

Valeur • Waarde •

Valor • Valore •

Värde • Værdi

Adresse • Address • Adresse • Adres •
Código • Indrizzo • Adress • Adresse

01 01 - (80)* 255

Anfahrverzögerung • Acceleration delay • Temporisation accélération •
Optrekvertraging • Regulación arranque • Ritardo di avviamento •
Igångsättningsreglering • Kørselsforsinkelse

03 01 - (63)* 255

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging •
Frenado lento • Ritardo di frenatura • Bromsfördröjning • Bremseforsinkelse

04 01 - (63)* 255

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale •
Maximumsneilheid • Velocidad máxima • Velocità massima •
Toppfart • Maksimalhastighed

05 01 - (63)* 255

Rückstellen auf Serienwerte • Reset to series value •
Remettre aux valeurs de série • Terugzetten naar serie-instellingen •
Restablecer los valores de serie • Ripristinare sui valori di serie •
Återställa till standardvärden • Tibagestil til serieværdien

08 08

Alternative Protokolle • Alternative Protocols • Autres protocoles •
Alternatieve protocollen • Protocolos alternativos • Protocolli alternativi •
Alternativa protokoll • Alternative protokoller

50 0 - 15

Lautstärke • Volume • Volume haut-parleur • Volume •
Volumen del sonido • Intensità del suono • Ljudstyrka • Lydstyrke

63 01 - (63)* 255

* () Control Unit 6021/Mobile Station 60651/60652

21

CV 50 Alternative Protokolle • CV 50 Alternative Protocols • CV 50 Autres protocoles • CV 50 Alternatieve protocollen •
CV 50 Protocolos alternativos • CV 50 Protocolli alternativi • CV 50 Alternativa protokoll • CV 50 Alternative protokoller

Analog AC
Analog AC
Analogique CA
Analoog AC
Analógico AC
Analogico AC
Analog AC
Analog AC

Analog DC
Analog DC
Analogique CC
Analoog DC
Analógico DC
Analogico DC
Analog DC
Analog DC

DCC oder MM
DCC or MM
DCC ou MM
DCC of MM
DCC o MM
DCC oppure MM
DCC eller MM
DCC eller MM

mfx

Werte
Values
Valeurs
Waarde
Valores
Valori
Värden
Værdier

Hinweis: Das aktuell genutzte

Protokoll ist nicht deaktivierbar.
Note: The current protocol in use

cannot be deactivated.
Remarque : Impossible de dés-

activer le protocole actuellement
utilisé.

Opmerking: Het actueel gebru­ikte protocol kan niet gedeac­tiveerd worden.

Nota: El protocolo actualmente
utilizado no se puede desactivar.

Avvertenza: Il protocollo
attualmente utilizzato non è
disattivabile.

OBS: Det just nu använda proto­kollet kan ej avaktiveras.

Bemærkning: Den aktuelt
anvendte protokol kan ikke
genaktiveres.

—— — —0

9

———1

—

9

——2

99

——3

——

9

—4

9

—

9

—5

—

99

—6

99 9

—7

—— —

9

8

9

——

9

9

—

9

—

9

10

99

—

9

11

——

99

12

9

—

99

13

—

999

14

9999

15

22

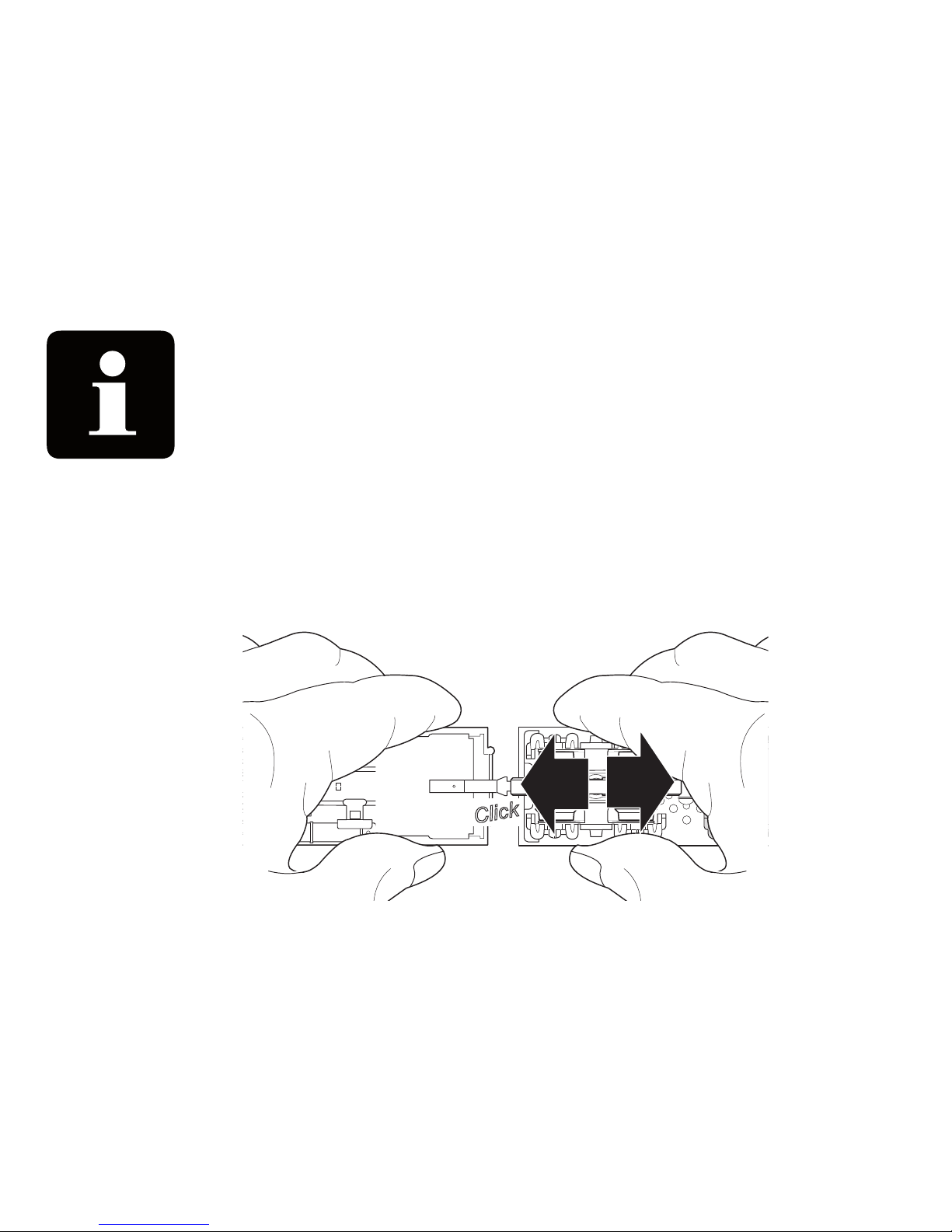

Click

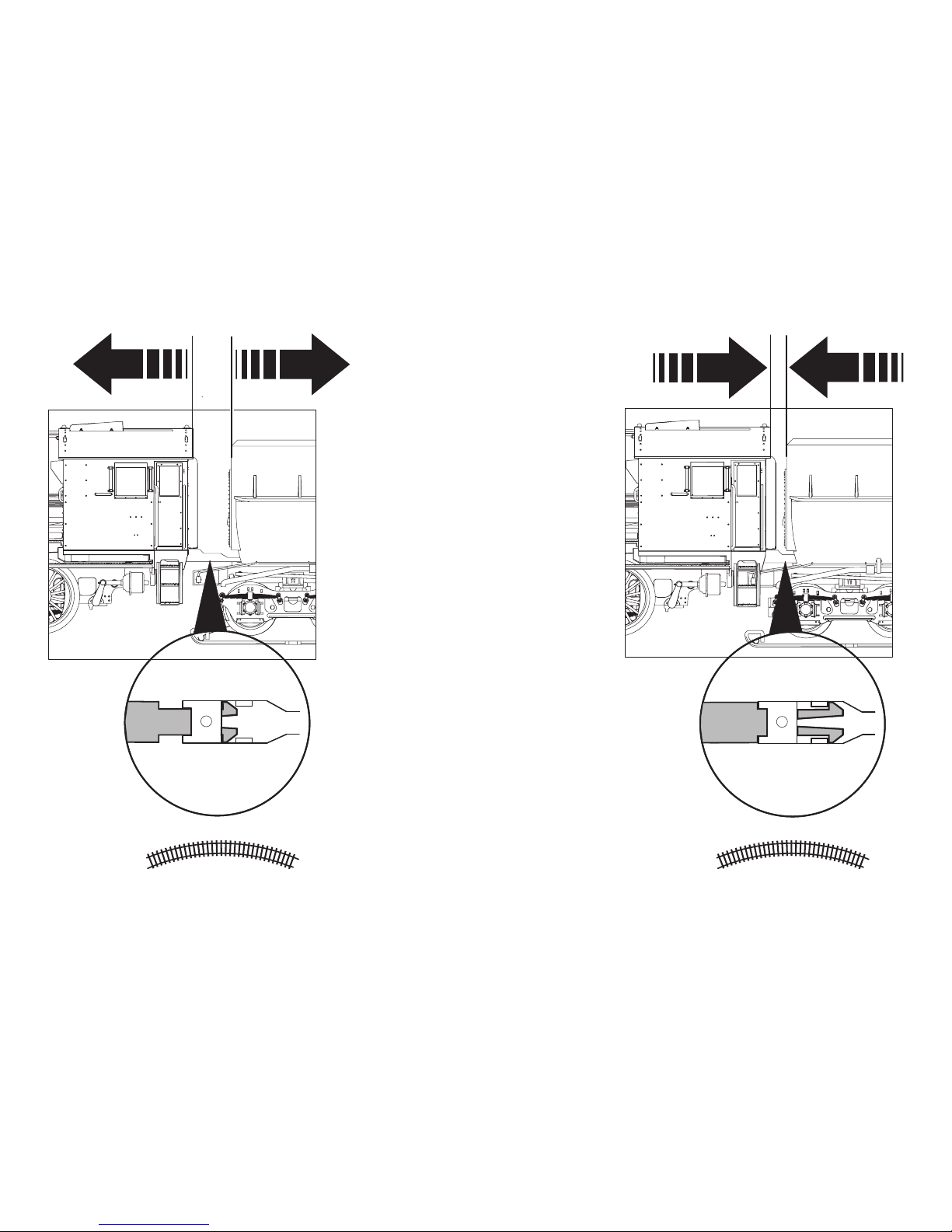

Verstellbarer Tenderabstand. In Werksauslieferung langer Tenderabstand eingestellt. Zum Verpacken
den langen Tenderabstand einstellen!
Adjustable tender spacing. The unit comes from the factory with the long tender spacing set. Extend the
spacing between the locomotive and tender to the longest point for packaging purposes.
Ecart entre tender et loco réglable. Ecart réglé à la livraison : long. Réduire l‘écart avec le tender pour
l‘emballage!
Afstand tussen loc en tender verstelbaar. Af fabriek is de langere afstand ingesteld. Voor het verpakken
de langere tenderafstand instellen!
Distancia de ténder regulable. De fábrica se entrega ajustada con una distancia de ténder larga. Para
su embalaje, ajustar la separación larga del ténder!
Distanza del tender regolabile. Nella fornitura di fabbrica è impostata la distanza del tender più lunga.
Per l’imballaggio impostare la distanza lunga del tender!
Inställbart avstånd mellan lok och tender. Vid leverans från fabriken är ett långt avstånd mellan lok och
tender inställt. Vid återförpackning i originalboxen måste det längre avståndet till tendern ställas in!
Indstillelig tenderafstand. Lang tenderafstand er indstillet fra fabrikken. Til pakning skal den lange
tenderafstand indstilles!

23

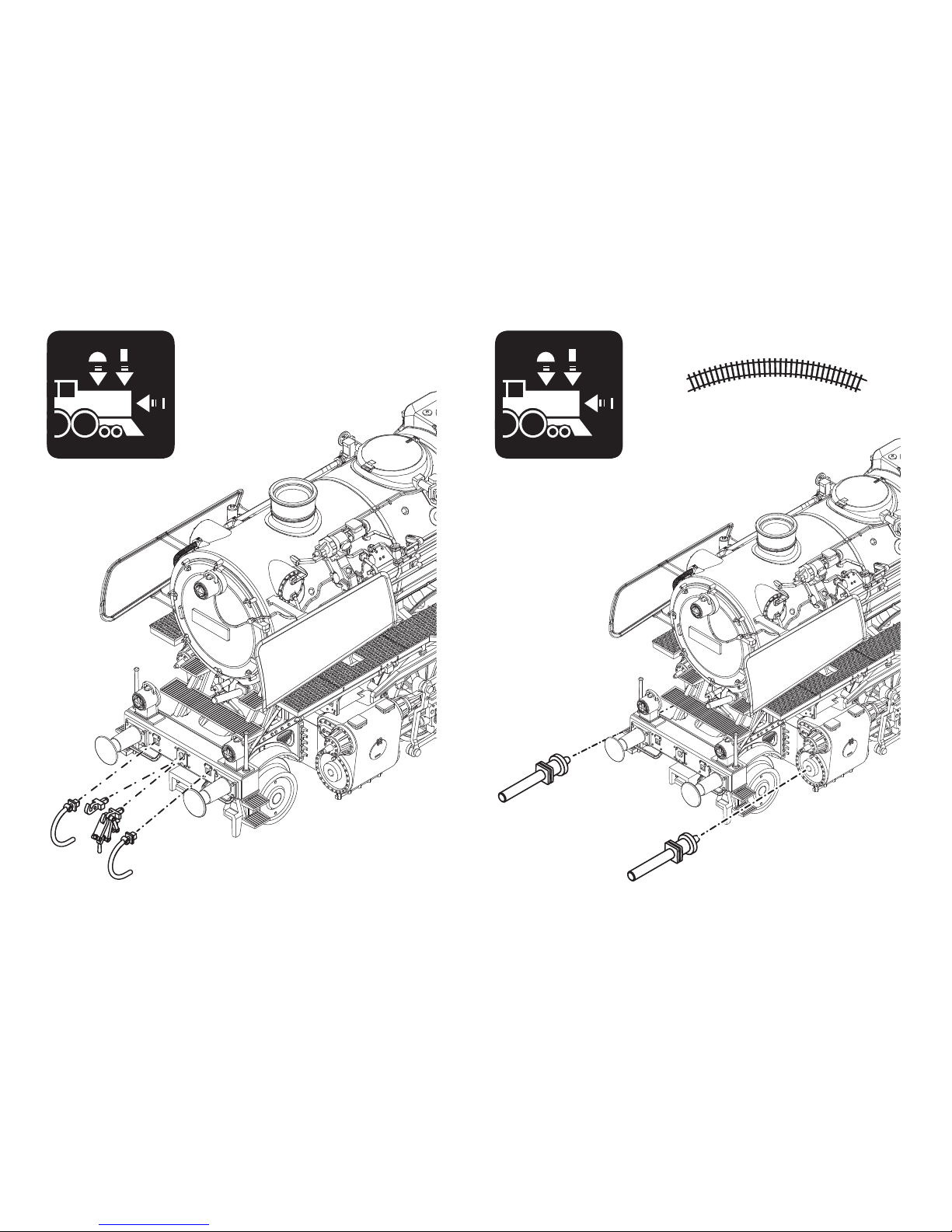

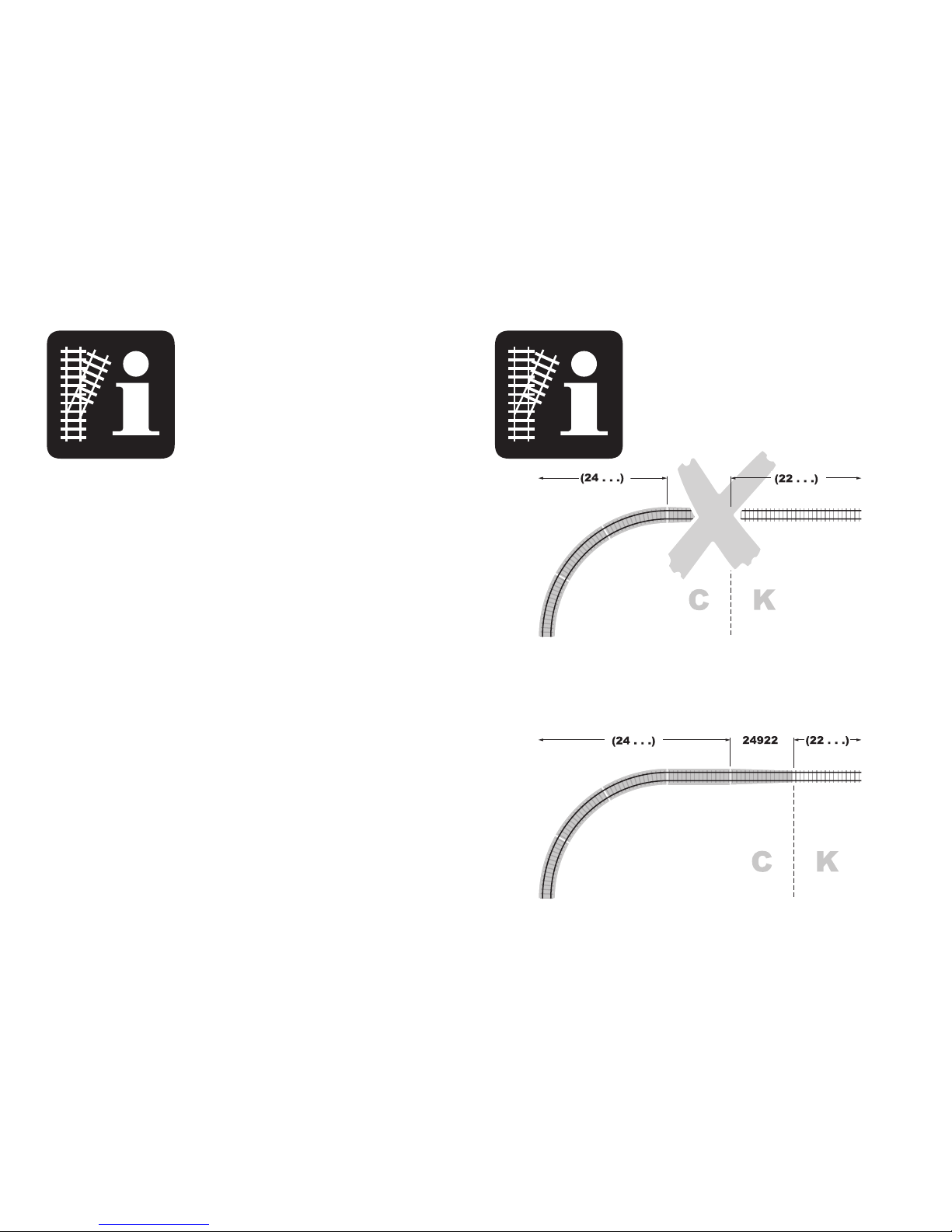

Radius > 500 mmRadius > 360 mm

Abbildungen nur beispielhaft!
Images are only intended as examples!
Les illustrations ne sont là qu’à titre d’exemple !
Afbeeldingen alleen als voorbeeld!
¡Las figuras representan solo ejemplos!
Illustrazioni solo a titolo di esempio!
Bilderna visar endast olika exempel!
Billedet viser kun et eksempel!

24

Befahrbarer Mindestradius 360 mm.
Minimum radius for operation is 360 mm / 14-3/16“.
Rayon minimal d’inscription en courbe 360 mm.
Minimale te berijden radius: 360 mm.
Radio mínimo describible 360 mm.
Raggio minimo percorribile 360 mm.
Kan köras på en minsta radie av 360 mm.
Farbar mindsteradius 360 mm.

25

Radius > 500 mm

26

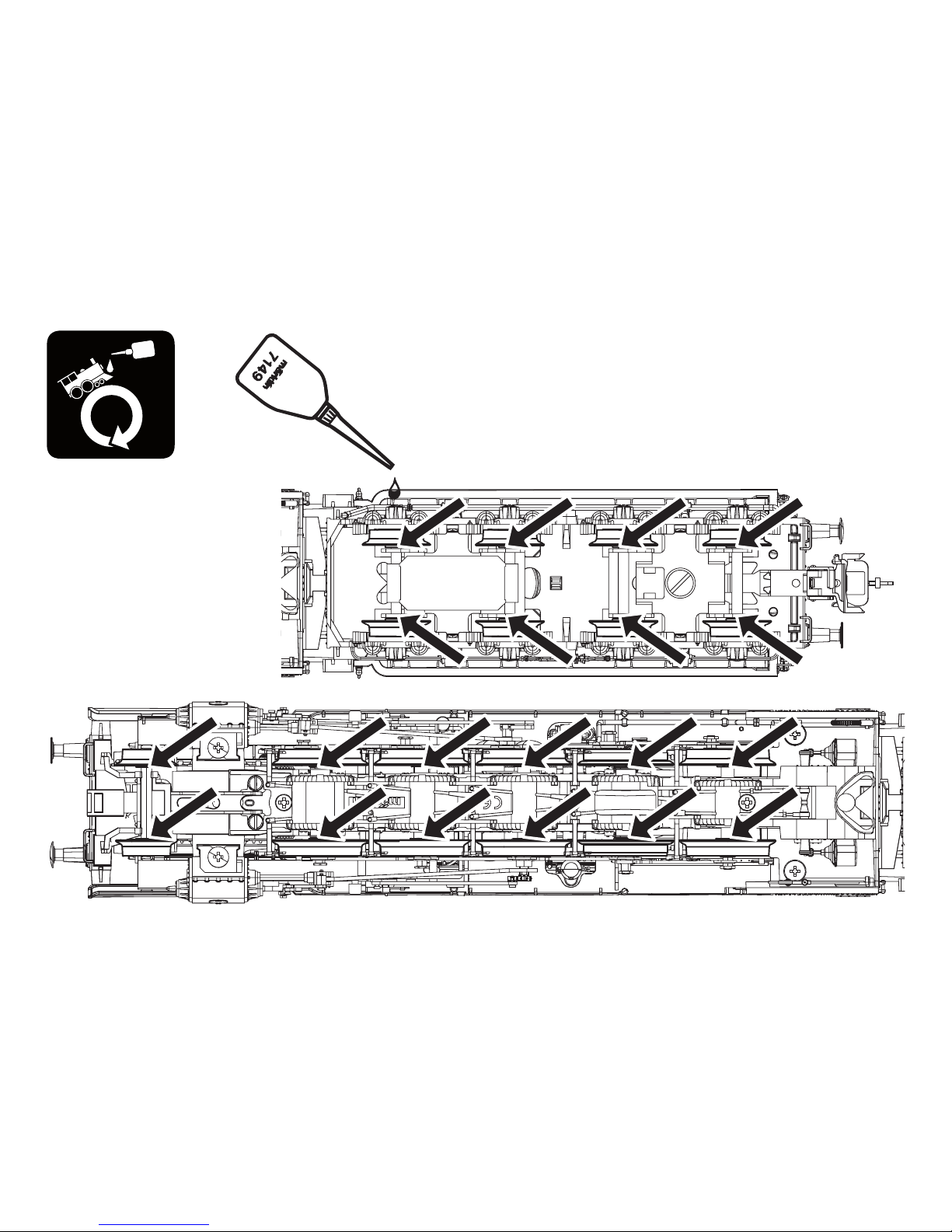

7226

!

~ 0,2 ml

27

Potential Problems with the Smoke Generator

• The smoke generator cannot be filled any more than
halfway with smoke fluid.

•

There should not be any air bubbles in the smoke genera­tor

.

• The connecting wire on the underside of the smoke
generator must have a clean contact with the connection
field in the locomotive’s frame. When necessary, adjust
the connecting wire according to the diagram next to this
text.

Potentielle Fehlerquellen beim Rauchgenerator

• Der Rauchgenerator darf nur maximal halb mit Rauchöl
gefüllt sein.

• Im Rauchgenerator darf sich keine Luftblase befinden.

• Der Anschlussdraht an der Unterseite des Rauchge­nerators muss sicheren Kontakt zur Anschlussfeder im
Lokomotiv-Fahrgestell besitzen. Notfalls Anschlussdraht
entsprechend nebenstehender Zeichnung justieren.

Causes d‘erreurs potentielles avec le générateur fumigène

• Le générateur fumigène ne peut pas être rempli de
liquide fumigène au-delà de la moitié du tube.

• Aucune bulle d‘air ne peut se trouver dans le générateur
fumigène.

• Le câble de raccordement raccordé à la face inférieure
du fumigène doit posséder un contact sûr avec le ressort
de connexion dans le châssis de la locomotive. En cas
de besoin, ajustez le câble de connexion en vous confor­mant au schéma.

Potentiële storingsoorzaken bij rookgeneratoren

• De rookgenerator mag maximaal half met rookolie gevuld
worden.

• In de rookgenerator mag zich geen luchtbel bevinden.

• De aansluitdraad aan de onderzijde van de rookgenerator
moet een betrouwbaar contact maken met de contact­veer in het locomotief onderstel. Eventueel de aansluit­draad volgens de onderstaande tekening bijstellen.

28

Potenziali origini di guasti nel caso dell’apparato fumogeno

• L’apparato fumogeno come massimo deve essere riempi­to solamente a metà di olio vaporizzabile.

• Nell’apparato fumogeno non deve trovarsi alcuna bolla
d’aria.

• Il conduttore di alimentazione sulla faccia inferiore
dell’apparato fumogeno deve possedere un sicuro
contatto verso la molla di connessione nel telaio della
locomotiva. In caso di necessità, si regoli il conduttore di
alimentazione in modo corrispondente al disegno che si
trova qui accanto.

Potentiella felkällor på rökgeneratorn

• Rökgeneratorn får maximalt fyllas till hälften med rökväts­ka.

• I rökgeneratorn får inte finnas någon luftblåsa.

• Anslutningstråden på rökgeneratorns undersida måste ha
en säker kontakt med anslutningsfjädern i lokets chassi.
I nödfall måste anslutningstråden justeras enligt tecknin­gen bredvid. I nödfall måste anslutningstråden justeras
enligt teckningen bredvid.

Potentielle fejlkilder ved røggeneratoren

•

Røggeneratoren må maksimalt være halvt fyldt med
røgolie.

• Der må ikke være nogen luftbobler i røggeneratoren.

• Der skal være en god og sikker kontakt mellem tilslut­ningstråden på undersiden af røggeneratoren og tilslut­ningsfjederen i lokomotivets understel. I nødstilfælde skal
tilslutningstråden justeres ifølge tegningen her ved siden
af.

Instrucciones importantes para el buen uso del fumígeno

• Llenar el cartucho solamente hasta la mitad con líquido
fumígeno.

• Prestar atención que no se forme una burbuja de aire en
el cartucho.

• El hilo tomacorriente de la base debe tener un buen
contacto con el resorte que está en el bastidor de la
locomotora. Si fuera necesario, ajustar el hilo tomacor­riente según la ilustración. In caso di necessità, si regoli
il conduttore di alimentazione in modo corrispondente al
disegno che si trova qui accanto.

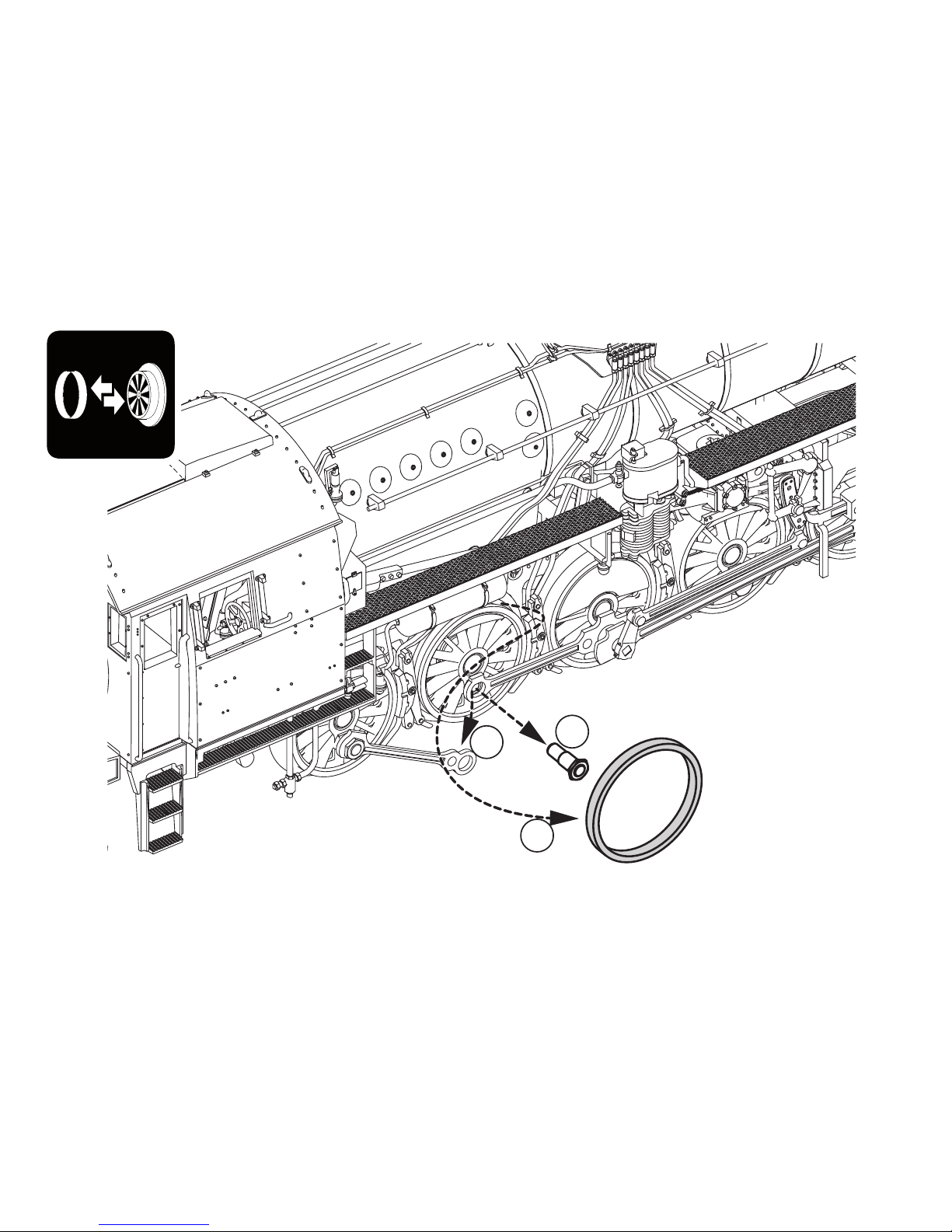

29

1

2

3

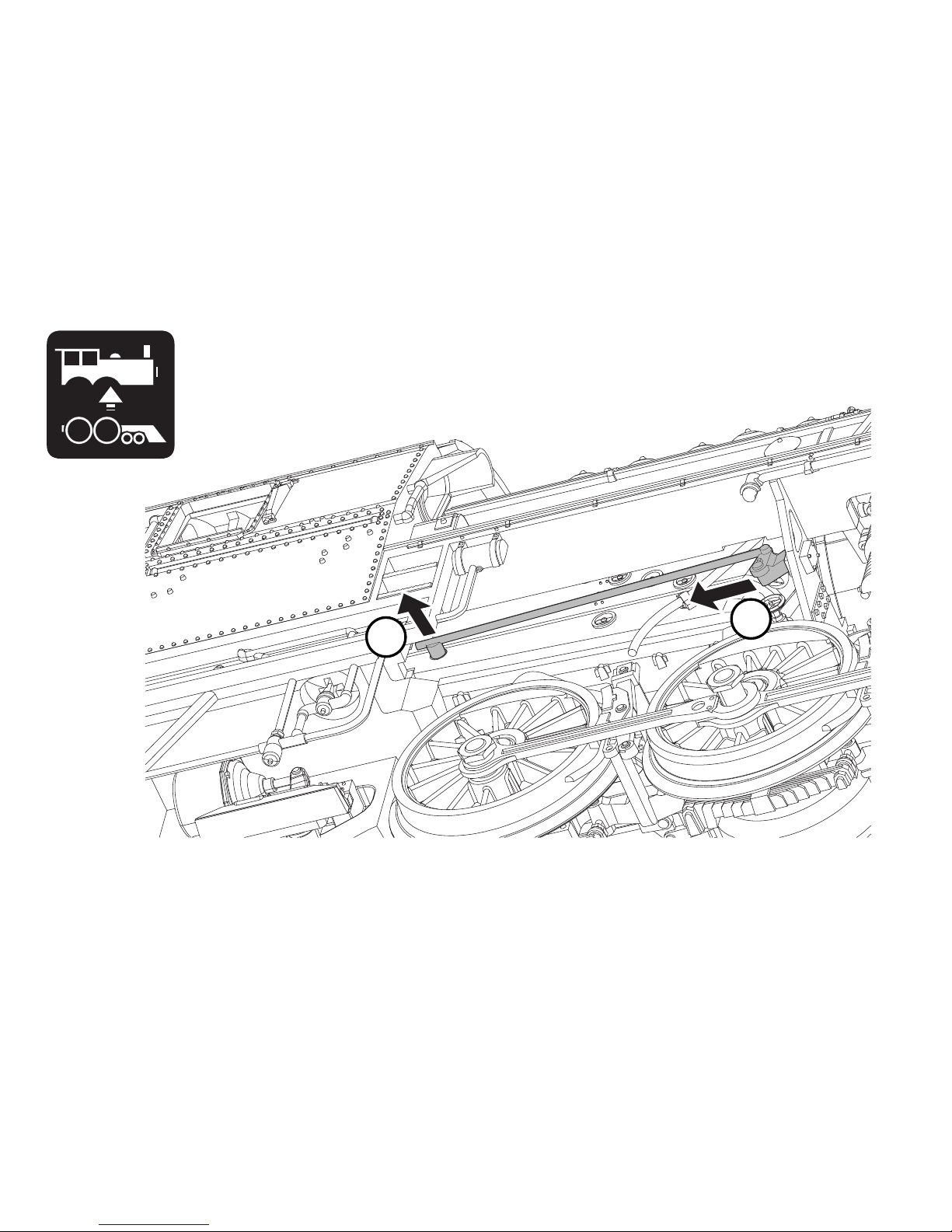

30

1

2

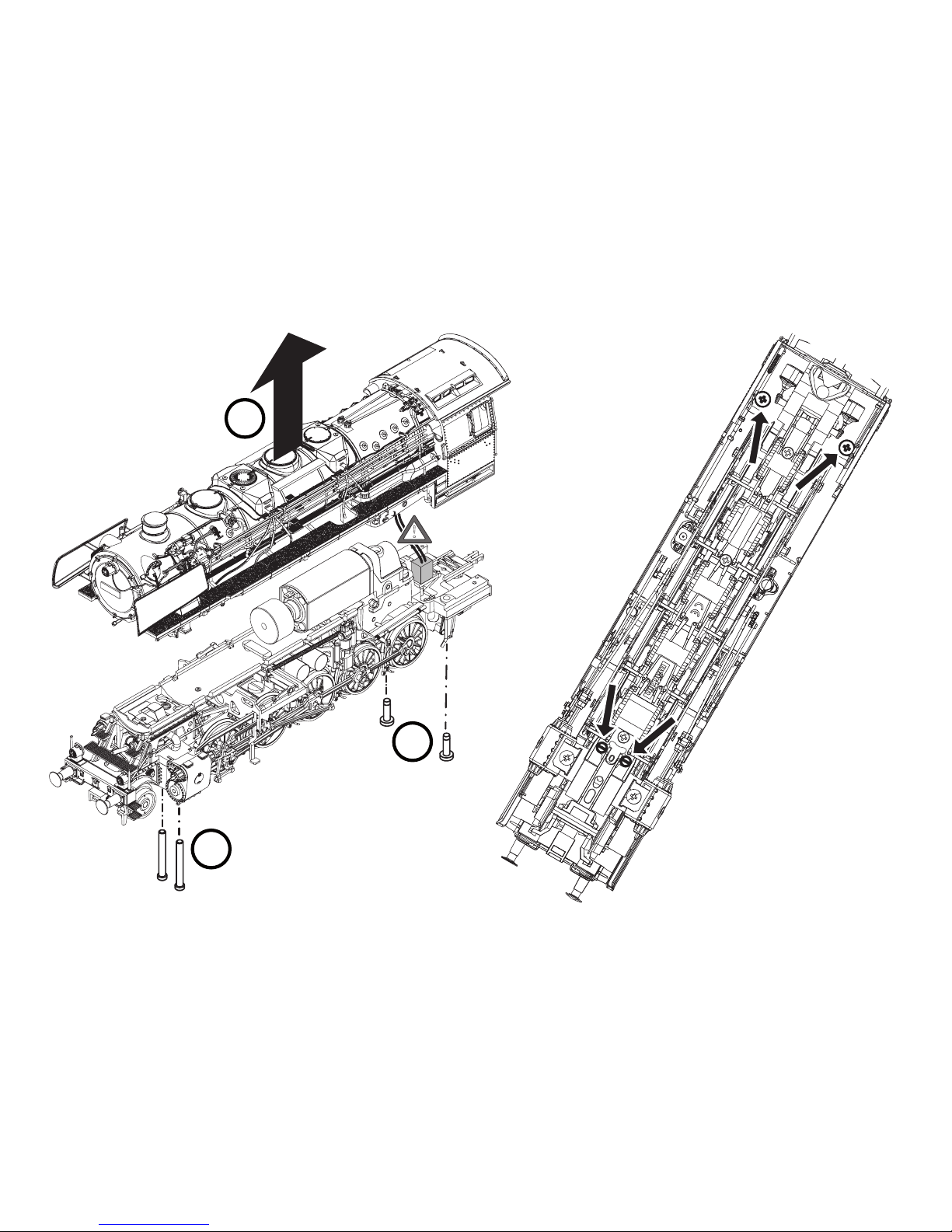

31

3

3

4

!

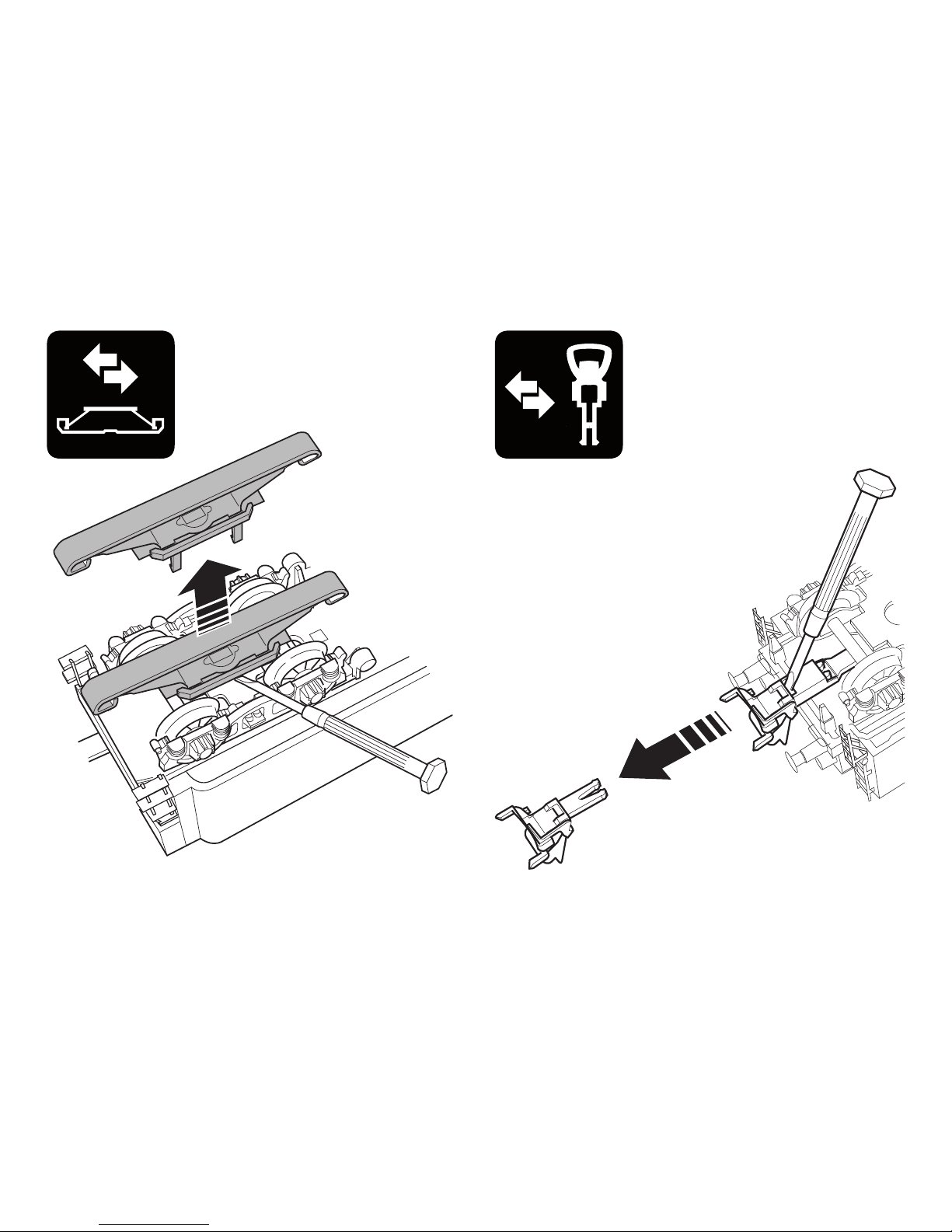

32

33

40h

34

Trix 66626

20h

35

Details der Darstel-

lung können von dem

Modell abweichen.

6

2

5

11

8

10

13

23

23

14

15

16

17

9

24

2

2

2

26

27

25

28

29

30

30

31

19

6

10

4

3

3

7

1

12

18

16

24

23

29

26

25

28

27

30

30

32

23

13

20

21

11

9

36

Details der Darstel-

lung können von dem

Modell abweichen.

2

36

40

44

37

42

42

6

33

34

22

38

21

6

35

8

39

8

39

4

40

41

41

43

37

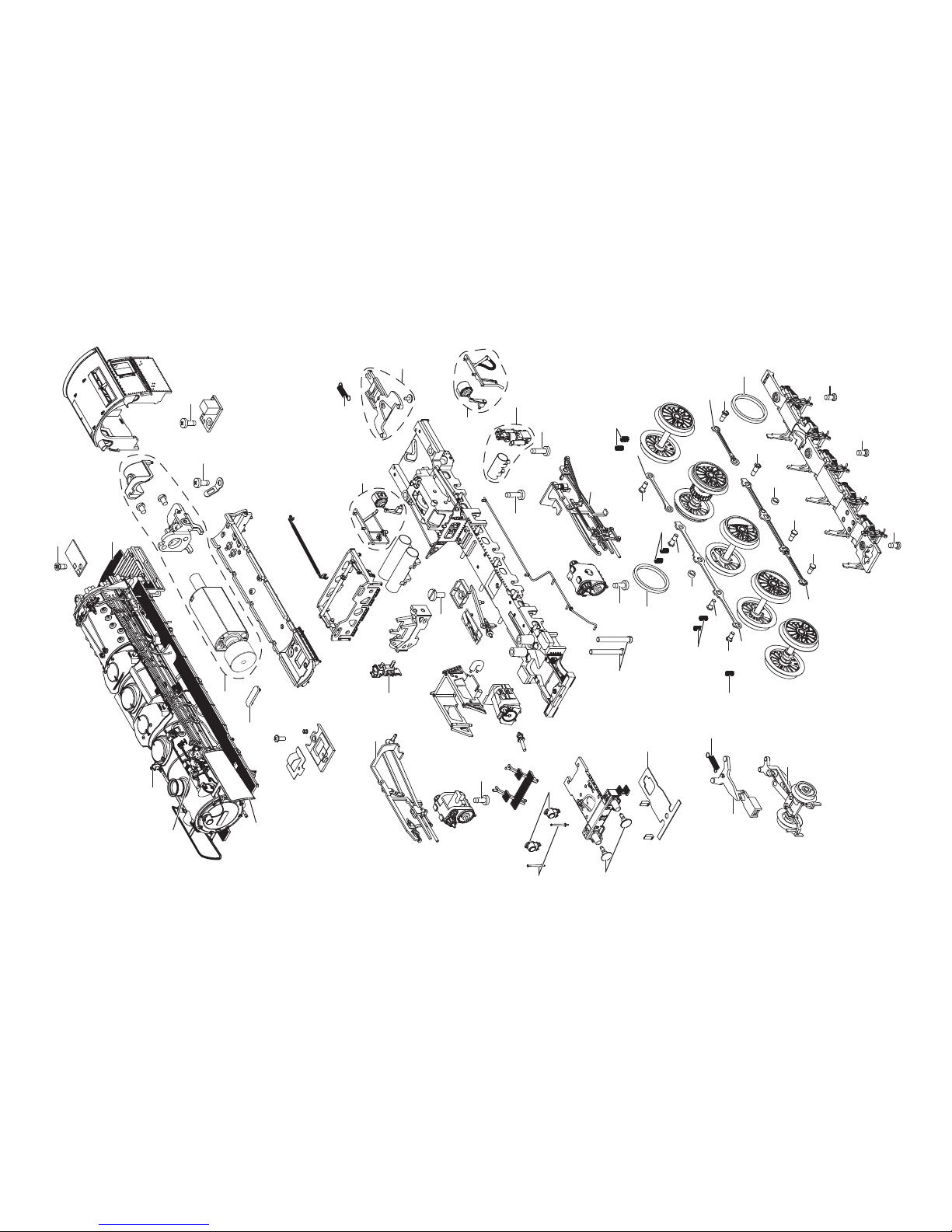

1 Windleitbleche E183 603
2 Schraube E786 790
3 Handrad, Ventil, Pfeife, Lichtmaschine E317 928
4 Haltebügel E209 442
5 Übergang E295 669
6 Schraube E786 750
7 Motor E281 342
8 Deichsel, Zugstange E317 929
9 Schaltschieberfeder 7 194
10 Pumpen, Kessel, Indusi E317 931
11 Bremszylinder, Leitung E317 932
12 Schraube E750 200
13 Schraube E756 290
14 Gestänge links E293 223
15 Gestänge rechts E290 523
16 Schraube E786 750
17 Leiterplatte Stirnbeleuchtung E245 049
18 Schraube E785 200
19 Laternen E317 933
20 Haltestangen E274 697
21 Puffer rund E144 353
Puffer flach E123 252
22 Haken E282 390
23 Druckfeder E15 2097 00
24 Haftreifen 7 153
25 Distanzring E189 381
26 Sechskantansatzschraube E143 781
27 Sechskantansatzschraube E143 781
28 Sechskantansatzschraube E189 393
29 Sechskantansatzschraube E223 431
30 Kuppelstangen E317 934

31 Laufgestell E290 079
32 Kupplungsdeichsel E246 555
33 Laternen E317 935
34 Leitern E182 684
35 Hebel E182 687
36 Tenderbühne E239 486
37 Lautsprecher E120 174
38 Decoder 297 111
39 Leitungen E186 082
40 Drehgestellrahmen E109 208
41 Schraube E750 230
42 Drehgestell E163 029
43 Kurzkupplung E701 630
44 Schleifer E206 370
Schraubenkupplung E282 310
Bremsleitung E12 5149 00
Kolbenstangenschutzrohr E445 900
Kurzkupplung E701 630

38

Hinweis: Einige Teile werden nur ohne oder mit anderer
Farbgebung angeboten. Teile, die hier nicht aufgeführt sind,
können nur im Rahmen einer Reparatur im Märklin-Repara­tur-Service repariert werden.

Allgemeiner Hinweis zur Vermeidung elektromagnetischer
Störungen:

Um den bestimmungsgemäßen Betrieb zu gewährleisten, ist
ein permanenter, einwandfreier Rad-Schiene-Kontakt der
Fahrzeuge erforderlich. Führen Sie keine Veränderungen an
stromführenden Teilen durch.

Note: Several parts are offered unpainted or in another
color. Parts that are not listed here can only be repaired by
the Märklin repair service department.
General Note to Avoid Electromagnetic Interference:
A permanent, flawless wheel-rail contact is required in
order to guarantee operation for which a model is designed.
Do not make any changes to current-conducting parts.

Remarque : Certains éléments sont proposés uniquement
sans livrée ou dans une livrée différente. Les pièces ne figu­rant pas dans cette liste peuvent être réparées uniquement
par le service de réparation Märklin.

Indication d‘ordre général pour éviter les interférences
électromagnétiques:

La garantie de l‘exploitation normale nécessite un contact
roue-rail permanent et irréprochable.
Ne procédez à aucune modification sur des éléments
conducteurs de courant.

Opmerking: enkele delen worden alleen kleurloos of in een
andere kleur aangeboden. Delen die niet in de in de lijst
voorkomen, kunnen alleen via een reparatie in het Märklin­service-centrum hersteld/vervangen worden.

Algemene aanwijzing voor het vermijden van elektroma­gnetische storingen:

Om een betrouwbaar bedrijf te garanderen is een per­manent, vlekkeloos wielas - rail contact van het voertuig
noodzakelijk.
Voer geen wijzigingen uit aan de stroomvoerende delen.

39

Nota: algunas piezas están disponibles sólo sin o con otro
color. Las piezas que no figuran aquí pueden repararse
únicamente en el marco de una reparación en el servicio de
reparación de Märklin.

Consejo general para evitar las interferencias electroma­gnéticas:

Para garantizar un funcionamiento según las previsiones se
requiere un contacto rueda-carril de los vehículos perma­nente sin anomalías.
No realice ninguna modificación en piezas conductoras de
la corriente.

Avvertenza: Alcuni elementi vengono proposti solo senza
o con differente colorazione. I pezzi che non sono qui spe­cificati possono venire riparati soltanto nel quadro di una
riparazione presso il Servizio Riparazioni Märklin.

Avvertenza generale per la prevenzione di disturbi elettro­magnetici:

Per garantire l’esercizio conforme alla destinazione è
necessario un contatto ruota-rotaia dei rotabili permanente,
esente da interruzioni. Non eseguite alcuna modificazione ai
componenti conduttori di corrente.

Observera: Vissa delar finns endast att tillgå från Märklin
olackerade eller i en annan färgsättning. Delar som ej
finns upptagna här kan endast erhållas i samband med att
reparationen genomförs på Märklins egen verkstad: Märklin
Reparatur-Service.

Allmän information för undvikande av elmagnetiska
störningar:

För att kunna garantera en problemfri trafik fordras först och
främst fullgod kontakt mellan rälsen och fordonens/vagnar­na hjul. Förändra inte lokens och vagnarnas strömledande
delar och detaljer.

Bemærk: Nogle dele udbydes kun med eller uden anden
farvesammensætning. Dele, der ikke er anført her, kan
kun repareres i forbindelse med en reparation i Märklins
reparationsservice.

Generel vejledning til forhindring af elektromagnetiske
forstyrrelser:

For at sikre normal drift, er permanent, problemfri hjul­skinne-kontakt på køretøjerne påkrævet. Undgå at foretage
ændringer på strømførende dele.

306406/1218/Sc1Ef

Änderungen vorbehalten

© Gebr. Märklin & Cie. GmbH

Gebr. Märklin & Cie. GmbH
Stuttgarter Straße 55 - 57
73033 Göppingen
Germany
www.maerklin.com

www.maerklin.com/en/imprint.html

Due to different legal requirements regarding electro-magnetic compatibility,
this item may be used in the USA only after separate certification for FCC com­pliance and an adjustment if necessary.

Use in the USA without this certification is not permitted and absolves us of any
liability. If you should want such certification to be done, please contact us –
also due to the additional costs incurred for this.
