Modell der Baureihe ES64 MRCE

39837

Page 2

Inhaltsverzeichnis Seite Informationen zum Vorbild 4 Sicherheitshinweise 6 Allgemeine Hinweise 6 Funktionen 6 Schaltbare Funktionen 7 Parameter / Register 22 Ergänzendes Zubehör 23 Betriebshinweise 23 Wartung und Instandhaltung 24 Ersatzteile 30

Table of Contents Page Information about the prototype 4 Safety Notes 8 General Notes 8 Functions 8 Controllable Functions 9 Parameter / Register 22 Complementary accessories 23 Information about operation 23 Service and maintenance 24 Spare Parts 30

Sommaire Page Informations concernant la locomotive réelle 4 Remarques importantes sur la sécurité 10 Informations générales 10 Fonctionnement 10 Fonctions commutables 11 Paramètre / Registre 22 Accessoires complémentaires 23 Remarques sur l’exploitation 23 Entretien et maintien 24 Pièces de rechange 30

Inhoudsopgave Pagina Informatie van het voorbeeld 4 Veiligheidsvoorschriften 12 Algemene informatie 12 Functies 12 Schakelbare functies 13 Parameter / Register 22 Aanvullende toebehoren 23 Opmerkingen over de werking 23 Onderhoud en handhaving 24 Onderdelen 30

Page 3

Indice de contenido Página Aviso de seguridad 14 Informaciones generales 14 Funciones 14 Funciones posibles 15 Parámetro / Registro 22 Accesorios complementarios 23 Instrucciones de uso 23 El mantenimiento 24 Recambios 30

Indice del contenuto Pagina Avvertenze per la sicurezza 16 Avvertenze generali 16 Funzioni 16 Funzioni commutabili 17 Parametro / Registro 22 Accessori complementari 23 Avvertenze per il funzionamento 23 Manutenzione ed assistere 24 Pezzi di ricambio 30

Innehållsförteckning Sida Säkerhetsanvisningar 18 Allmänna informationer 18 Funktioner 18 Kopplingsbara funktioner 19 Parameter / Register 22 Ytterligare tillbehör 23 Driftanvisningar 23 Underhåll och reparation 24 Reservdelar 30

Indholdsfortegnelse Side Vink om sikkerhed 20 Generelle oplysninger 20 Funktioner 20 Styrbare funktioner 21 Parameter / Register 22 Ekstra tilbehør 23 Brugsanvisninger 23 Service og reparation 24 Reservedele 30

Page 4

Informationen zum Vorbild

Die von Siemens Transportation System (TS) entwickelte Mehrsystemlok ES 64 wurde für den schweren Güterdienst in ganz Europa bestellt. Sie kann unter Wechselstromsystemen in Deutschland, Österreich, Schweiz, Schweden und Nor

wegen (15 kV, 16,7 Hz) bzw. in Dänemark, Luxemburg, Nord

frankreich und Ungarn (25 kV, 16,7 Hz) betrieben werden. Ihr Einsatzgebiet unter Gleichstromsystemen erstreckt sich auf Belgien, Italien und Polen (3 kV), bzw. Südfrankreich und die Niederlande (1,5 kV).

Der europaweite Einsatz erforderte auch eine hohe Flexibili

tät bei der Signallichtausrüstung: Die Leuchten für verschie

dene Leuchtstärken und Farben sind in LED-Technologie ausgeführt, die zahlreiche Vorteile bietet, wie geringe Aus

fallwahrscheinlichkeit, verschiedene Lichtstärken durch Zubzw. Abschalten von LED-Gruppen, Integration verschiede

ner Farben in einer Leuchte sowie geringere Verluste durch Wärmeentwicklung.

Durch einen kleinen Umbau kann die Lok auch für den hoch

wertigen Personenzugdienst eingesetzt werden, wobei die Höchstgeschwindigkeit dann bei 230 km/h liegt.

Information about the Prototype

The class ES 64 general-purpose locomotive developed by Siemens Transportation System (TS) was ordered all over Europe for heavy freight service. It can be run on alterna

ting current systems in Germany, Austria, Switzerland, Swe

den, and Norway (15 kilovolts, 16.7 Hertz) and in Denmark, Luxembourg, Northern France, and Hungary (25 kilovolts,

16.7 Hertz). Its area of use on direct current systems ranges from Belgium, Italy, and Poland (3 kilovolts), to Southern Fran

ce and the Netherlands (1.5 kilovolts).

This locomotive’s use all over Europe also requires a high level of ﬂexibility in the headlights / marker lights used on it: The lights for different light intensities and colors are done with LED technology, which has numerous advantages such as a low probability of malfunctioning, different light inten

sities by turning groups of LED’s on and off, integration of different colors in a light as well as lower losses from heat generation.

A small conversion process allows this locomotive to also be used for high quality passenger service in which the maxi

mum speed is then 230 km/h or 144 mph.

Page 5

Informations concernant la locomotive réelle

La locomotive polycourant ES 64 développée par Siemens Transportation System (TS) a été utilisée dans tou

te l’Europe pour le transport de marchandises lourdes. Elle peut fonctionner sur les réseaux à courant alter

natif d’Allemagne, d’Autriche, de Suisse, de Suède et de Norvège (15 kV, 16,7 Hz) ou du Danemark, du Lux

embourg, du nord de la France et de la Hongrie (25 kV, 16,7 Hz). Son domaine d’utilisation sur les réseaux à courant continu s’étend à la Belgique, à l’Italie et à la Pologne (3 kV) ou au sud de la France et aux Pays-Bas (1,5 kV).

L’utilisation à l’échelle européenne exigea également une ﬂexibilité élevée en termes de feux de signal : les diverses intensités et couleurs des feux sont obtenues avec la tech

nologie DEL (diodes électroluminescentes) qui présente de nombreux avantages, notamment la réduction des défail

lances, les différentes intensités lumineuses par l’acti-vation ou la désactivation de groupes de DEL, l’intégration de plu

sieurs couleurs dans un seul feu ainsi que les faibles pertes thermiques.

Grâce à une petite conversion, la locomotive peut également être utilisée pour le transport haut de gamme de passagers, car la vitesse de pointe atteint alors 230 km/h.

Informatie van het voorbeeld

De bestellingen, van de door Siemens Transport Systems (TS) ontwikkelde meer-systemen loc ES 64 voor de zware goederendienst, kwamen uit heel Europa. Hij kan zowel ge

bruikt worden op het wisselstroomsysteem in Duitsland, Oos

tenrijk, Zwitserland, Zweden, en Noorwegen (15 kV, 16,7 Hz), als in Denemarken, Luxemburg, Noord-Frankrijk en Hongarije (25 kV, 16,7 Hz). Het gebruiksgebied op het gelijkstroomsys

teem strekt zich uit van België, Italië en Polen (3 kV) tot ZuidFrankrijk en Nederland (1,5 kV).

Voor het gebruik in heel Europa was er ook een grote ﬂexibiliteit van de seinverlichting nodig. De lampen voor de verschillende lichtsterktes en kleuren is in LED-technologie uitgevoerd. Dit biedt talrijke voordelen zoals geringe uitval, verschillende lichtsterktes door bij- of afschakelen van LEDgroepen, integratie van verschillende kleuren in één sein

lamp en geringe verliezen door warmteontwikkeling.

Door een kleine ombouw kan de loc ook voor de hoog-waar

dige reizigersdienst ingezet worden waarbij een maximums

nelheid van 230 km/h gehaald kan worden.

Page 6

Sicherheitshinweise

•

Die Lok darf nur mit einem dafür bestimmten Betriebssystem (Märklin Wechselstrom, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden.

• Nur Schaltnetzteile/Transformatoren verwenden, die Ihrer örtlichen Netzspannung entsprechen.

• Die Lok darf nur aus einer Leistungsquelle versorgt werden.

• Beachten Sie unbedingt die Sicherheitshinweise in der Bedienungsanleitung zu Ihrem Betriebssystem.

• Für den konventionellen Betrieb der Lok muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

• Setzen Sie das Modell keiner direkten Sonneneinstrah

lung, starken Temperaturschwankungen oder hoher Luftfeuchtigkeit aus.

Allgemeine Hinweise

•

Die Bedienungsanleitung und die Verpackung sind Bestandteil des Produktes und müssen deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben werden.

• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.

• http://www.maerklin.com/en/imprint.html

Funktionen

• Erkennung der Betriebsart: automatisch.

• Einstellbare Adressen: 01 – 80

• Adresse ab Werk:

• Mfx-Technologie für Mobile Station / Central Station. Name ab Werk:

BR 182 567-8

• SoftdriveSinus-Antrieb mit wartungsfreiem Motor.

• Veränderbare Anfahrverzögerung (ABV).

• Veränderbare Bremsverzögerung (ABV).

• Veränderbare Höchstgeschwindigkeit.

• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsver

zögerung, Höchstgeschwindigkeit): über Control Unit, Mobile Station oder Central Station.

• Fahrtrichtungsabhängige Stirnbeleuchtung.

• Im Analogbetrieb stehen nur die Fahr- und Lichtwechsel

funktionen zur Verfügung.

Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigegebene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufgetretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw. von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche Person und / oder Firma bzw. der Kunde.

Page 7

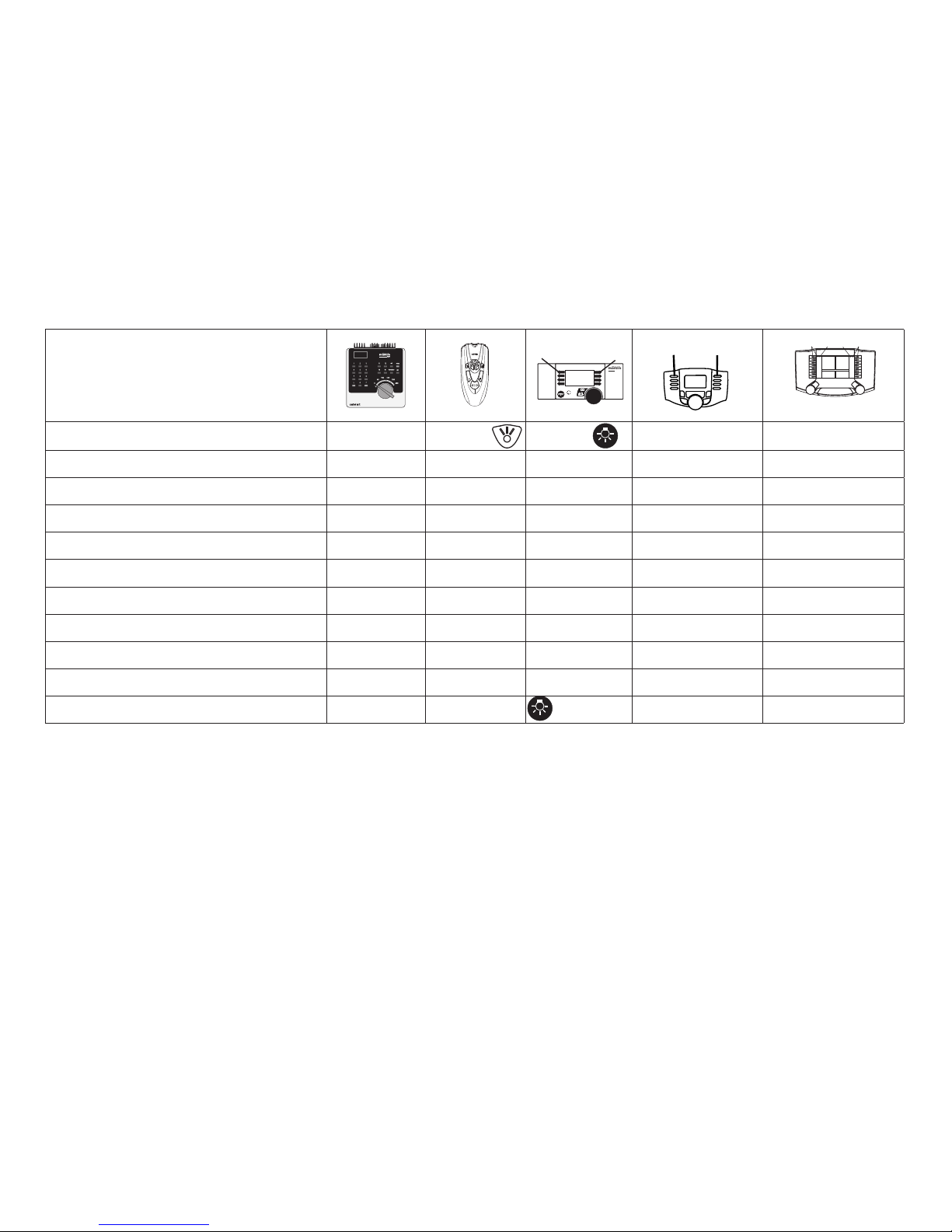

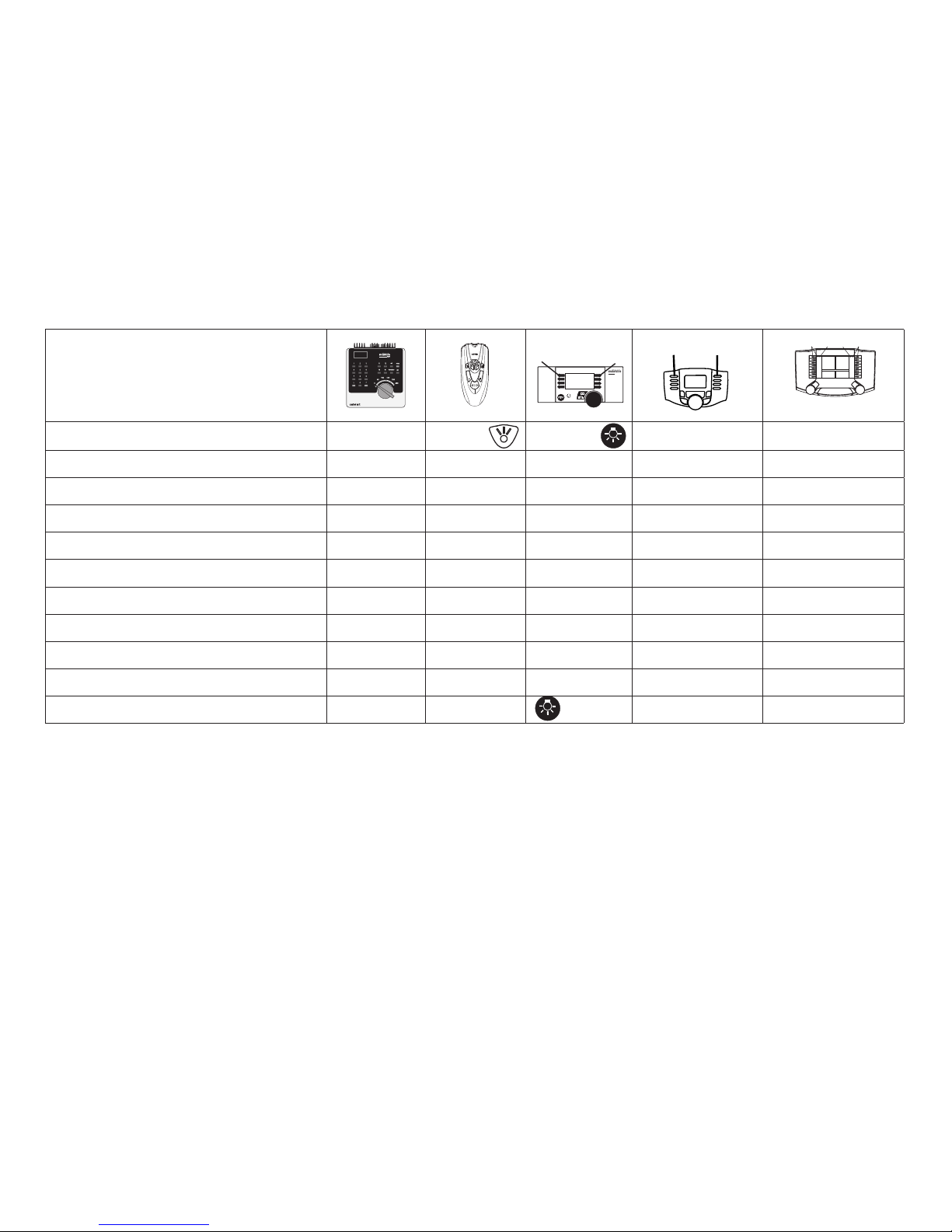

Schaltbare Funktionen

Spitzensignal function+off Funktion Funktion Funktion f0 Funktion f0 Fernlicht f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1 Geräusch: Betriebsgeräusch f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2 Geräusch: Signalhorn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3 ABV f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4 Geräusch: Hauptschalter — — Funktion 5 Funktion f5 Funktion f5 Stirnbeleuchtung Führerstand 2 aus * — — Funktion 1 Funktion f6 Funktion f6 Geräusch: Lüfter — — Funktion 7 Funktion f7 Funktion f7 Stirnbeleuchtung Führerstand 1 aus * — — Funktion 8 Funktion f8 Funktion f8 Geräusch: Bahnhofsansage — — — Funktion f9 Funktion f9 Rangierlicht doppel A * — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8

f0 f8

f0f8

Digital / Systems





mobile station

systems

* nur in Verbindung mit Spitzensignal

Page 8

Functions

• Recognition of the mode of operation: automatic.

• Addresses that can be set: 01 – 80

• Address set at the factory:

• Mfx technology for the Mobile Station / Central Station. Name set at the factory: BR 182 567-8

• SoftdriveSinus propulsion with a maintenance-free motor.

• Adjustable acceleration (ABV).

• Adjustable Braking delay (ABV).

• Adjustable maximum speed.

• Setting the locomotive parameters (address, accelerati

on/braking delay, maximum speed): with the Control Unit, Mobile Station, Central Station.

• Headlights, changing over with the direction of travel.

• Only the train control functions and headlight changeover feature are available in analog operation.

No warranty or damage claims shall be accepted in those cases where parts neither manufactured nor approved by Märklin have been installed in Märklin products or where Märklin products have been converted in such a way that the non-Märklin parts or the conversion were causal to the defects and / or damage arising. The burden of presenting evidence and the burden of proof thereof, that the installation of non-Märklin parts or the conversion in or of Märklin products was not causal to the defects and / or damage arising, is borne by the person and / or company responsible for the installation and / or conversion, or by the customer.

Safety Notes

• This locomotive is to be used only with an operating system designed for it (Märklin AC, Märklin Delta, Märklin Digital or Märklin Systems).

• Use only switched mode power supply units and transfor

mers that are designed for your local power system.

• This locomotive must never be supplied with power from more than one transformer.

• Pay close attention to the safety notes in the instructions for your operating system.

• The feeder track must be equipped to prevent inter

ference with radio and television reception, when the locomotive is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose.

• Do not expose the model to direct sunlight, extreme changes in temperature, or high humidity.

General Notes

• The operating instructions and the packaging are a com

ponent part of the product and must therefore be kept as well as transferred along with the product to others.

• Please see your authorized Märklin dealer for repairs or spare parts.

• http://www.maerklin.com/en/imprint.html

Page 9

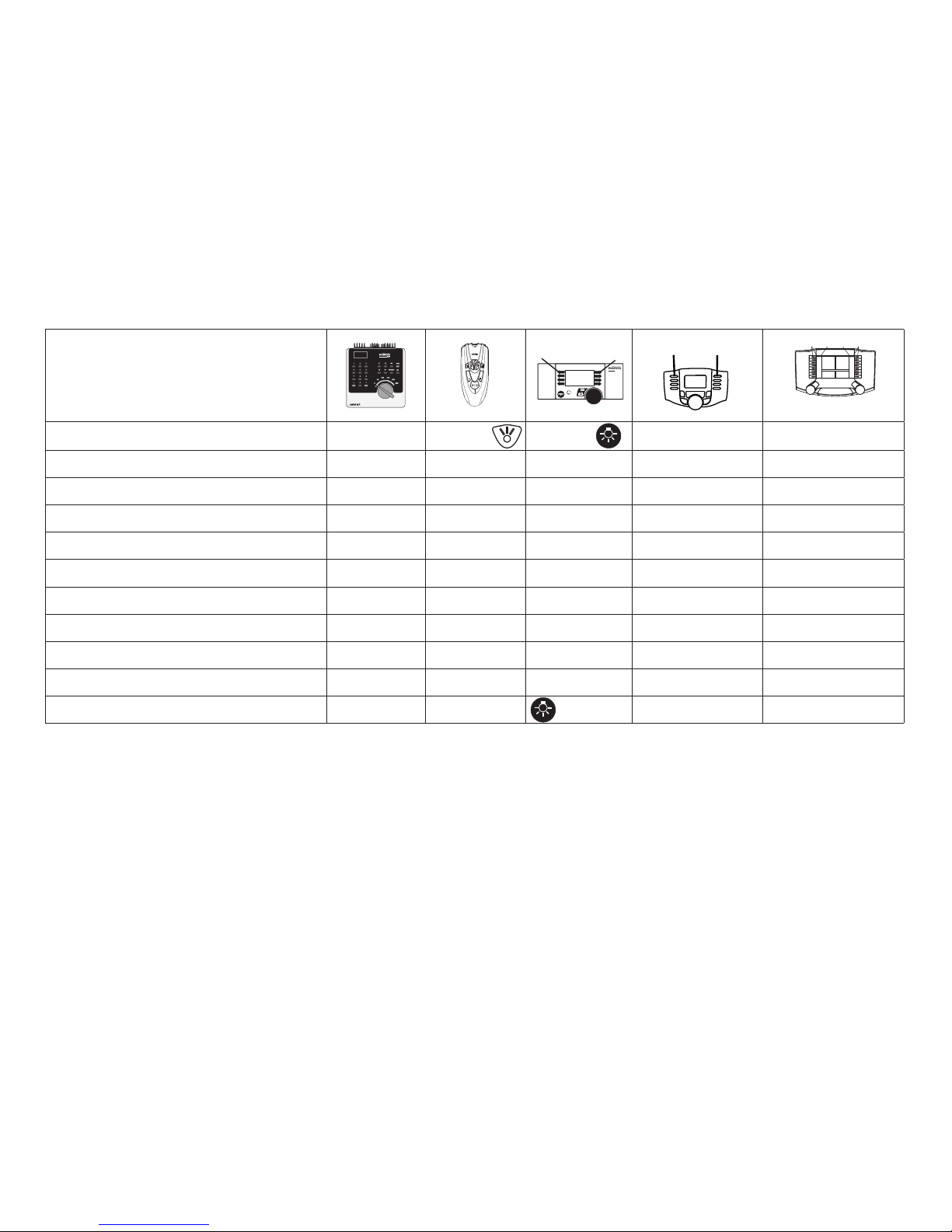

Controllable Functions

Headlights/marker lights function+off Function Function Function f0 Function f0 Long distance headlights f1 Function 1 Function 3 Function f1 Function f1 Sound effect: Operating sounds f2 Function 2 Function 2 Function f2 Function f2 Sound effect: Horn f3 Function 3 Function 6 Function f3 Function f3 ABV f4 Function 4 Function 4 Function f4 Function f4 Sound effect: Main relay — — Function 5 Function f5 Function f5 Headlights at engineer´s cab 2 off * — — Function 1 Function f6 Function f6 Sound effect: Blower — — Function 7 Function f7 Function f7 Headlights at engineer´s cab 1 off * — — Function 8 Function f8 Function f8 Sound effect: Station announcements — — — Function f9 Function f9 Double A switching light * — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8

f0 f8

f0f8

Digital / Systems





mobile station

systems

* only in conjunction with Headlights/marker lights

Page 10

Remarques importantes sur la sécurité

• La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin AC, Märklin Delta, Märklin Digital ou Märklin Systems).

• Utiliser uniquement des convertisseurs et transforma

teurs correspondant à la tension du secteur local.

• La locomotive ne peut être alimentée en courant que par une seule source de courant.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi de votre système d’exploitation.

• Pour l’exploitation de la locomotive en mode convention

nel, la voie de raccordement doit être déparasitée. A cet effet, utiliser le set de déparasitage réf. 74046. Le set de déparasitage ne convient pas pour l’exploitation en mode numérique.

• Ne pas exposer le modèle à un ensoleillement direct, à de fortes variations de température ou à un taux d‘humidité important.

Informations générales

• La notice d‘utilisation et l’emballage font partie intégrante du produit ; ils doivent donc être conservés et, le cas échéant, transmis avec le produit.

• Pour toute réparation ou remplacement de pièces, adres

ses-vous à votre détaillant-spécialiste Märklin.

• http://www.maerklin.com/en/imprint.html

Fonctionnement

• Détection du mode d’exploitation : automatique.

• Adresses disponibles : 01 – 80

• Adresse encodée en usine :

• Technologie mfx pour Mobile Station / Central Station. Nom encodée en usine : BR 182 567-8

• SoftdriveSinus avec moteur sans entretien.

• Temporisation d’accélération réglable (ABV).

• Temporisation de freinage réglable (ABV).

• Vitesse maximale réglable.

• Réglage des paramètres de la loco (adresse, temporisation accélér.-freinage, vitesse maximale) : via Control Unit, Mobile Station ou Central Station.

• Feux de signalisation avec inversion selon sens de marche.

• En mode d’exploitation analogique, seules les fonctions relatives à la conduite et à l‘inversion des feux sont disponibles.

Tout recours à une garantie commerciale ou contractuelle ou à une demande de dommages-intérêt est exclu si des pièces non autorisées par Märklin sont intégrées dans les produits Märklin et / ou si les produits Märklin sont transformés et si les pièces d’autres fabricants montées ou la transformation constituent la cause des défauts et / ou dommages apparus. C’est à la personne et / ou la société responsable du montage / de la transformation ou au client qu’incombe la charge de prouver que le montage des pièces d’autres fabricants sur des produits Märklin ou la transformation des produits Märklin n’est pas à l’origine des défauts et ou dommages apparus.

Page 11

* Uniquement en combinaison avec Fanal éclairage

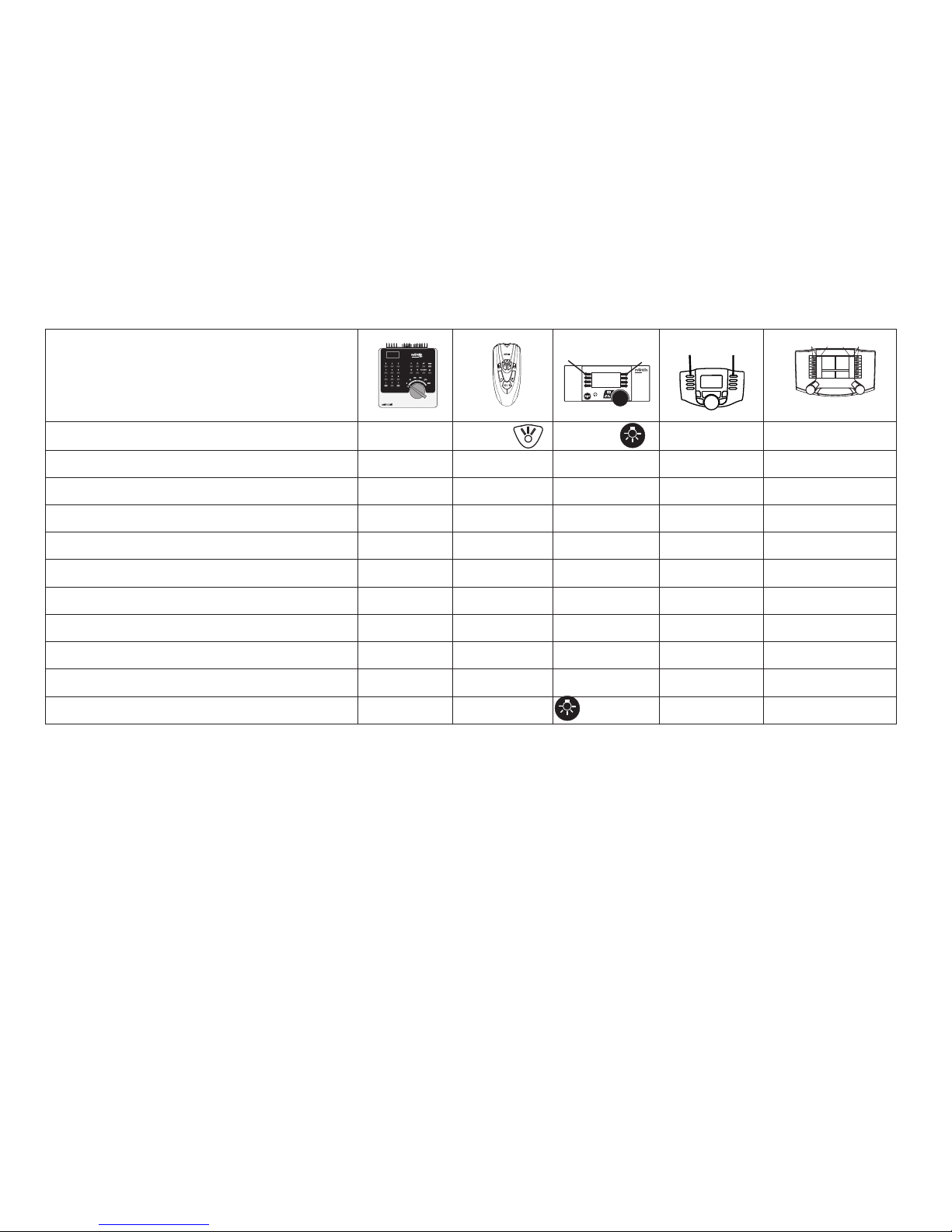

Fonctions commutables

Fanal éclairage function+off Fonction Fonction Fonction f0 Fonction f0 Phares à longue portée f1 Fonction 1 Fonction 3 Fonction f1 Fonction f1 Bruitage : Bruit d’exploitation f2 Fonction 2 Fonction 2 Fonction f2 Fonction f2 Bruitage : trompe, signal f3 Fonction 3 Fonction 6 Fonction f3 Fonction f3 ABV f4 Fonction 4 Fonction 4 Fonction f4 Fonction f4 Bruitage : combinateur de commande — — Fonction 5 Fonction f5 Fonction f5 Fanal de la cabine de conduite 2 éteint * — — Fonction 1 Fonction f6 Fonction f6 Bruitage : ventilateur — — Fonction 7 Fonction f7 Fonction f7 Fanal de la cabine de conduite 1 éteint * — — Fonction 8 Fonction f8 Fonction f8 Bruitage : Annonce en gare — — — Fonction f9 Fonction f9 Feu de manœuvre double A * — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8

f0 f8

f0f8

Digital / Systems





mobile station

systems

Page 12

Functies

• Herkenning van het bedrijfssysteem: automatisch.

• Instelbare adressen: 01 – 80

• Vanaf de fabriek ingesteld:

• Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: BR 182 567-8

• SoftdriveSinus met onderhoudsvrije motor.

• Instelbare optrekvertraging (ABV).

• Instelbare afremvertraging (ABV).

• Instelbare maximumsnelheid.

• Instellen van de locomotiefparameters (adres, optrek-/ afremvertraging, maximumsnelheid): d.m.v. Control Unit, Mobile Station of Central Station.

• Rijrichtingafhankelijke frontseinen.

• In analoogbedrijf zijn alleen de rij- en lichtwissel-functies beschikbaar.

Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de inbouw en/of ombouw verantwoordelijke persoon en / of ﬁrma danwel bij de klant.

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrijfssysteem (Märklin AC, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden.

• Alleen net-adapters en transformatoren gebruiken waarvan de aangegeven netspanning overeenkomt met de netspanning ter plaatse.

• De loc mag niet vanuit meer dan één stroomvoorziening gelijktijdig gevoed worden.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• Stel het model niet bloot aan in directe zonnestraling, sterke temperatuurwisselingen of hoge luchtvochtigheid.

Algemene informatie

• De gebruiksaanwijzing en de verpakking zijn een bestanddeel van het product en dienen derhalve bewaard en meegeleverd te worden bij het doorgeven van het product.

• Voor reparatie of onderdelen kunt u zich tot uw Märklin winkelier wenden.

• http://www.maerklin.com/en/imprint.html

Page 13

* alleen in combinatie met Frontsein

Schakelbare functies

Frontsein

function+off Functie

Functie Functie f0 Functie f0

Schijnwerper

f1 Functie 1

Functie 3 Functie f1 Functie f1

Geluid: bedrijfsgeluiden

f2 Functie 2

Functie 2 Functie f2 Functie f2

Geluid: signaalhoorn

f3 Functie 3

Functie 6 Functie f3 Functie f3

ABV

f4 Functie 4

Functie 4 Functie f4 Functie f4

Geluid van de hoofdschakelaar

— —

Functie 5 Functie f5 Functie f5

Frontverlichting Cabine 2 uit *

— —

Functie 1 Functie f6 Functie f6

Geluid: ventilator

— — Functie 7

Functie f7 Functie f7

Frontverlichting Cabine 1 uit *

— —

Functie 8 Functie f8 Functie f8

Geluid: stationsomroep

— — —

Functie f9 Functie f9

Rangeerlicht dubbel A *

— — + f1 + f8

f0 + f6 + f8 f0 + f6 + f8

f0 f8

f0f8

Digital / Systems





mobile station

systems

Page 14

Aviso de seguridad

• La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin AC – Märklin Delta – Märklin Digital o Märklin Systems).

• Emplear únicamente fuentes de alimentación conmutadas y transformadores que sean de la tensión de red local.

• La locomotora no deberá recibir corriente eléctrica mas que de un solo punto de abasto.

• Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

• Para el funcionamiento convencional de la locomotora de

ben suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

• No exponer el modelo en miniatura a la radiación solar directa, a oscilaciones fuertes de temperatura o a una humedad del aire elevada.

Informaciones generales

• Las instrucciones de empleo y el embalaje forman parte íntegra del producto y, por este motivo, deben guardarse y entregarse junto con el producto en el caso de venderlo o transmitirlo a otro.

• Para reparaciones o recambios contacte con su proveedor Märklin especializado.

• http://www.maerklin.com/en/imprint.html

Funciones

• Reconocimiento del sistema: automático.

• Códigos disponibles: 01 – 80

• Código de fábrica:

• Tecnología mfx para la Mobile Station/Central Station. Nombre de fábrica: BR 182 567-8

• SoftdriveSinus con motor exento de mantenimiento.

• Arranque lento variable (ABV).

• Frenado lento variable (ABV).

• Velocidad máxima variable.

• Fijar parámetros de la locomotora (código, arranque y frenado, velocidad máxima): por el Control Unit, Mobile Station o Central Station.

• Faros frontales dependendientes del sentido de marcha.

• En funcionamiento en modo analógico están disponibles únicamente las funciones de tracción y de alternancia de luces.

Se excluye todo derecho de garantía, prestación de garantía e indemnización sobre aquellos productos Märklin en los que se hubieran montado piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan sido modiﬁcados cuando la piezas ajenas montadas o la modiﬁcación sean las causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o empresa o el cliente responsable del montaje o modiﬁcación será el responsable de probar y alegar que el montaje de piezas ajenas o la modiﬁcación en/de productos Märklin no son las causas de los desperfectos y/o daños surgidos.

Page 15

Funciones posibles

Señal de cabeza function+off Función Función Función f0 Función f0 Faros de largo alcance f1 Función 1 Función 3 Función f1 Función f1 Ruido: ruido de explotación f2 Función 2 Función 2 Función f2 Función f2 Ruido: Bocina de aviso f3 Función 3 Función 6 Función f3 Función f3 ABV f4 Función 4 Función 4 Función f4 Función f4 Ruido: Interruptor general — — Función 5 Función f5 Función f5 Faros frontales a la cabina 2 de enganche * — — Función 1 Función f6 Función f6 Ruido: Ventilador

— — Función 7 Función f7 Función f7 Faros frontales a la cabina 1 de enganche * — — Función 8 Función f8 Función f8 Ruido: Locución hablada en estaciones — — — Función f9 Función f9 Luces de maniobra doble A * — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8

* Sólo junto con Señal de cabeza

f0 f8

f0f8

Digital / Systems





mobile station

systems

Page 16

Funzioni

• Riconoscimento del tipo di funzionamento: automatico.

• Indirizzi impostabili: 01 – 80

• Indirizzo di fabbrica:

• Tecnologia Mfx per Mobile Station / Central Station. Nome di fabbrica: BR 182 567-8

• SoftdriveSinus compatta con motore esente da manutenzione

• Ritardo di avviamento modiﬁcabile (ABV).

• Ritardo di frenatura modiﬁcabile (ABV).

• Velocità massima modiﬁcabile.

• Regolazione dei parametri della locomotiva (indirizzo, ri

tardo di avviamento/frenatura, velocità massima): tramite Control Unit, Mobile Station oppure Central Station.

• Illuminazione di testa dipendente dalla direzione di marcia.

• Nel funzionamento analogico si hanno a disposizione solamente le funzioni di marcia e di commutazione dei fanali.

Märklin non fornisce alcuna garanzia, assicurazione e risarcimentodanni in caso di montaggio sui prodotti Märklin di componenti non espressamente approvati dalla ditta. Märklin altresì non risponde in caso di modiﬁche al prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati da modiﬁche non autorizzate o dal montaggio di componente esterni non approvati. L‘onere della prova che i componenti montati e le modiﬁche apportate non sono state la causa del danno o del difetto, resta a carico del cliente o della persona / ditta che ha effettuato il montaggio di componenti estranei o che ha apportato modiﬁche non autorizzate.

Avvertenze per la sicurezza

•

Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (Märklin AC, Märklin Delta, Märklin Digital oppure Märklin Systems).

• Impiegare soltanto alimentatori “switching“ e trasforma

tori che corrispondono alla Vostra tensione di rete locale.

• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Vogliate prestare assolutamente attenzione alle avverten

ze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

• Per il funzionamento tradizionale della locomotiva il binario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

• Non esponete tale modello ad alcun irraggiamento solare diretto, a forti escursioni di temperatura oppure a elevata umidità dell’aria.

Avvertenze generali

• Le istruzioni di impiego e l‘imballagio costituiscono un componente sostanziale del prodotto e devono pertanto venire conservati nonché consegnati insieme in caso di ulteriore cessione del prodotto.

• Per le riparazioni o le parti di ricambio, contrattare il rivenditore Trix.

• http://www.maerklin.com/en/imprint.html

Page 17

* soltanto in abbinamento con Segnale di testa

Funzioni commutabili

Segnale di testa function+off Funzione Funzione Funzione f0 Funzione f0 Faro di profondità f1 Funzione 1 Funzione 3 Funzione f1 Funzione f1 Rumore: rumori di esercizio f2 Funzione 2 Funzione 2 Funzione f2 Funzione f2 Rumore: tromba di segnalazione f3 Funzione 3 Funzione 6 Funzione f3 Funzione f3 ABV f4 Funzione 4 Funzione 4 Funzione f4 Funzione f4 Rumore: interruttore principale — — Funzione 5 Funzione f5 Funzione f5 Illuminazione di testa della cabina 2 spento * — — Funzione 1 Funzione f6 Funzione f6 Rumore: ventilatori — — Funzione 7 Funzione f7 Funzione f7 Illuminazione di testa della cabina 1 spento * — — Funzione 8 Funzione f8 Funzione f8 Rumore: annuncio di stazione — — — Funzione f9 Funzione f9 Fanale di manovra a doppia A * — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8

f0 f8

f0f8

Digital / Systems





mobile station

systems

Page 18

Funktioner

• Driftsättet igenkänns automatiskt.

• Inställbara adresser: 01 – 80

• Adress från tillverkaren:

• Mfx-teknologi för Mobile Station / Central Station. Namn från tillverkaren: BR 182 567-8

• SoftdriveSinus med underhållsfri motor.

• Accelerationsfördröjning kan ändras (ABV).

• Bromsfördröjning kan ändras (ABV).

• Toppfart kan ändras.

• Inställning av lokparametrar (Adress, acceleration/ bromsfördröjning, toppfart): Via Control Unit, Mobile Station eller Central Station.

• Körriktningsberoende frontbelysning.

• Vid analog körning är endast den automatiska ljusväx

lingsfunktionen tillgänglig.

Varje form av anspråk på garanti och skadestånd är utesluten omdelar används i Märklin-produkter som inte har godkänts av Märklin och / eller om Märklin-produkter har modiﬁerats och de inbyggda främmande delarna resp. modiﬁeringen var upphov till de därefter uppträdande felen och / eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande felen och / eller skadorna, bär den person och / eller företag resp. kund som är ansvarig för in- och / eller ombyggnaden.

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems).

• Använd endast nätadaptrar och transformatorer anpas

sade för det lokala elnätet.

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.

• När motorvagnens lokdel ska köras med konventionell/ analog drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyddet får inte användas vid digital körning.

• Modellen får inte utsättas för direkt solljus, häftiga tem

peraturväxlingar eller hög luftfuktighet.

Allmänna informationer

• Bruksanvisningen och förpackningen är en del av produkten och måste därför sparas och alltid medfölja produkten.

• Kontakta din Märklinfackhandlare för reparationer och reservdelar.

• http://www.maerklin.com/en/imprint.html

Page 19

* Endast tillsammans med Frontstrålkastare

Kopplingsbara funktioner

Frontstrålkastare function+off Funktion Funktion Funktion f0 Funktion f0 Fjärrljus f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1 Ljud: Traﬁkljud

f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2 Ljud: Signalhorn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3 ABV f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4 Ljud: Huvudströmbrytare — — Funktion 5 Funktion f5 Funktion f5 Frontstrålkastare Förarhytt 2 från * — — Funktion 1 Funktion f6 Funktion f6 Ljud: Fläktar — — Funktion 7 Funktion f7 Funktion f7 Frontstrålkastare Förarhytt 1 från * — — Funktion 8 Funktion f8 Funktion f8 Ljud: Stationsutrop — — — Funktion f9 Funktion f9 Rangerljus dubbel A * — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8

f0 f8

f0f8

Digital / Systems





mobile station

systems

Page 20

Funktioner

• Registrering af driftsarten: automatisk.

• Indstillelige adresser: 01 – 80

• Adresse ab fabrik:

• Mfx-teknologi til Mobile Station / Central Station. Navn ab fabrik: BR 182 567-8

• SoftdriveSinus med vedligeholdelsesfri motor.

• Indstillelig opstartforsinkelse (ABV).

• Indstillelig bremseforsinkelse (ABV).

• Indstillelig maksimalhastighed.

• Indstilling af lokomotivparametrene (adresse, opstarts-/ bremseforsinkelse, maksimalhastighed): Via Control Unit, Mobile Station eller Central Station.

• Køreretningsafhængig frontbelysning.

• I analogdrift er det kun køre- og lysskiftefunktionerne, der er tilgængelige.

Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket, hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet dertil af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler og / eller skader. Det påhviler kunden hhv. den person og / eller det ﬁrma, der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke var årsag til opståede mangler og / eller skader.

Vink om sikkerhed

•

Lokomotivet må kun bruges med et driftssystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems), der er beregnet dertil.

• Anvend kun DC-DC-omformere og transformatorer, der passer til den lokale netspænding.

• Lokomotivet må ikke forsynes fra mere end én strømkilde ad gangen.

• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

• Ved konventionel drift af lokomotivet skal tilslutningssporet støjdæmpes. Dertil skal anvendes støjdæmpningssættet

74046. Støjdæmpningssættet er ikke egnet til digital drift.

• Modellen må ikke udsættes for direkte sollys, store tempe

raturudsving eller høj luftfugtighed.

Generelle oplysninger

• Betjeningsvejledning og emballage hører til produktet og skal derfor gemmes og medfølge, hvis produktet gives videre til andre.

• For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.

• http://www.maerklin.com/en/imprint.html

Page 21

* kun i forbindelse med Frontbelysning

Styrbare funktioner

Frontsignal function+off Funktion Funktion Funktion f0 Funktion f0 Fjernlys f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1 Lyd: Driftslyd

f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2

Lyd: Signalhorn

f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3 ABV f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4 Lyd: Hovedafbryder

— — Funktion 5 Funktion f5 Funktion f5 Frontbelysning Kabine 2 fra * — — Funktion 1 Funktion f6 Funktion f6 Lyd: Blæser

— — Funktion 7 Funktion f7 Funktion f7 Frontbelysning Kabine 1 fra * — — Funktion 8 Funktion f8 Funktion f8 Lyd: Banegårdsmeddelelse

— — — Funktion f9 Funktion f9 Rangerlys dobbelt A * — — + f1 + f8 f0 + f6 + f8 f0 + f6 + f8

f0 f8

f0f8

Digital / Systems





mobile station

systems

Page 22

CV (Parameter) • CV (Parameter) • CV (Paramètre) • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV (Parameter) • CV (Parameter)

CV-Nr.

Wert • Value •

Valeur • Waarde •

Valor • Valore •

Värde • Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 01 - 80

Anfahrverzögerung • Acceleration delay • Temporisation accélération • Optrekvertraging • Regulación arranque • Ritardo di avviamento • Igångsättningsreglering • Opstartregulierung

03 01 - 63

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging • Frenado lento • Ritardo di frenatura • Bromsfördröjning • Bremseforsinkelse

04 01 - 63

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

05 01 - 63

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Ripristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien

08 08

Lautstärke • Volume • Volume haut-parleur • Volume • Volumen del sonido • Intensità del suono • Ljudstyrka • Lydstyrke

63 01 - 63

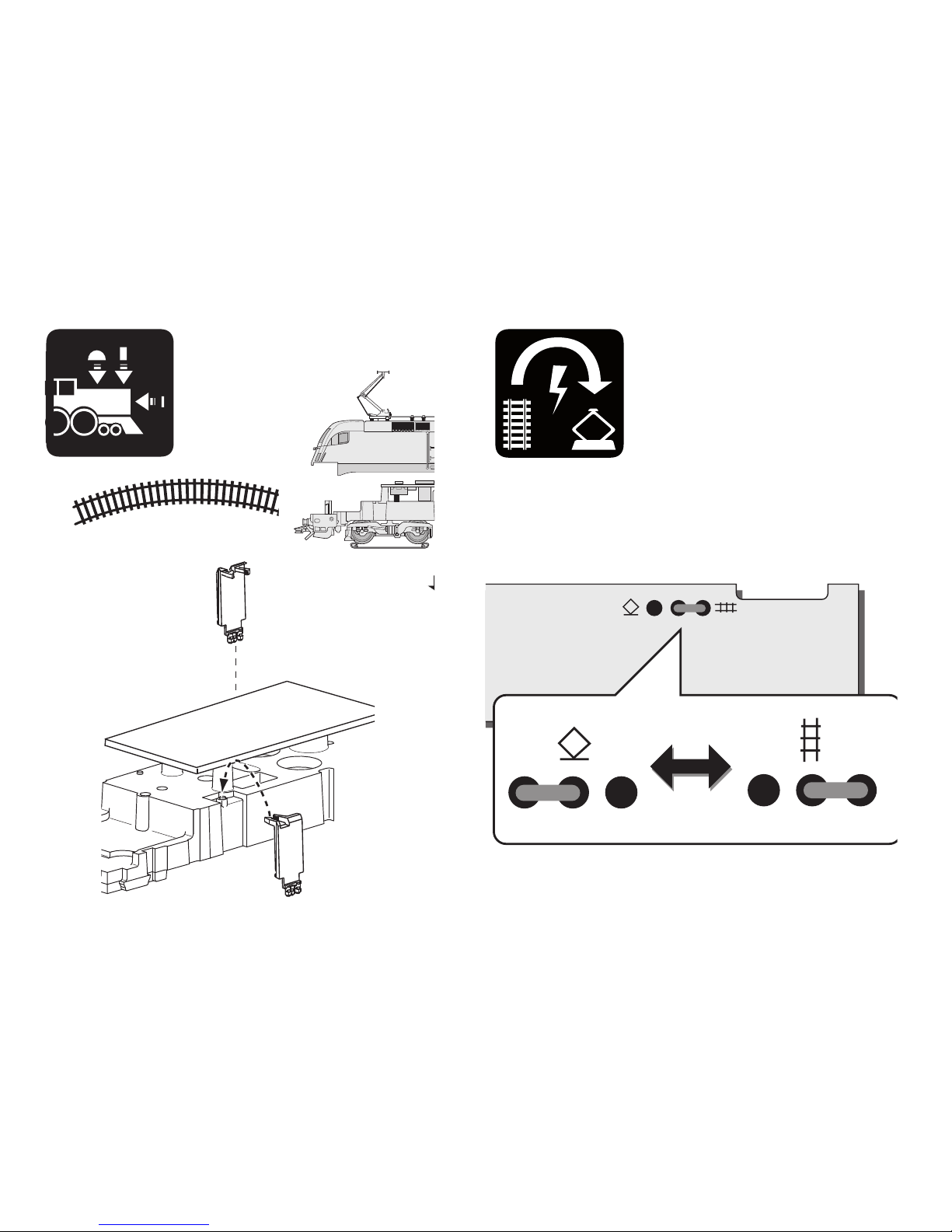

Page 23



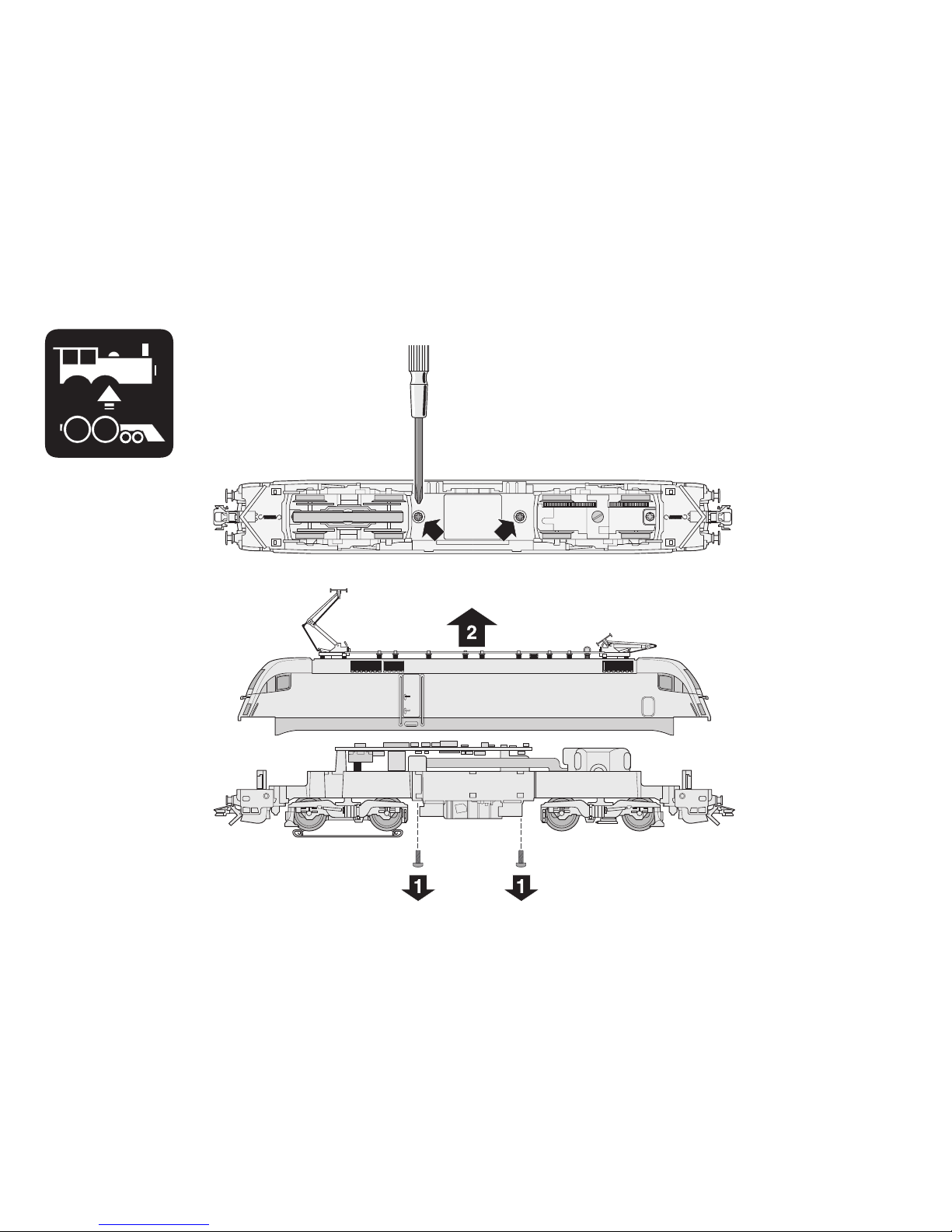

Page 24

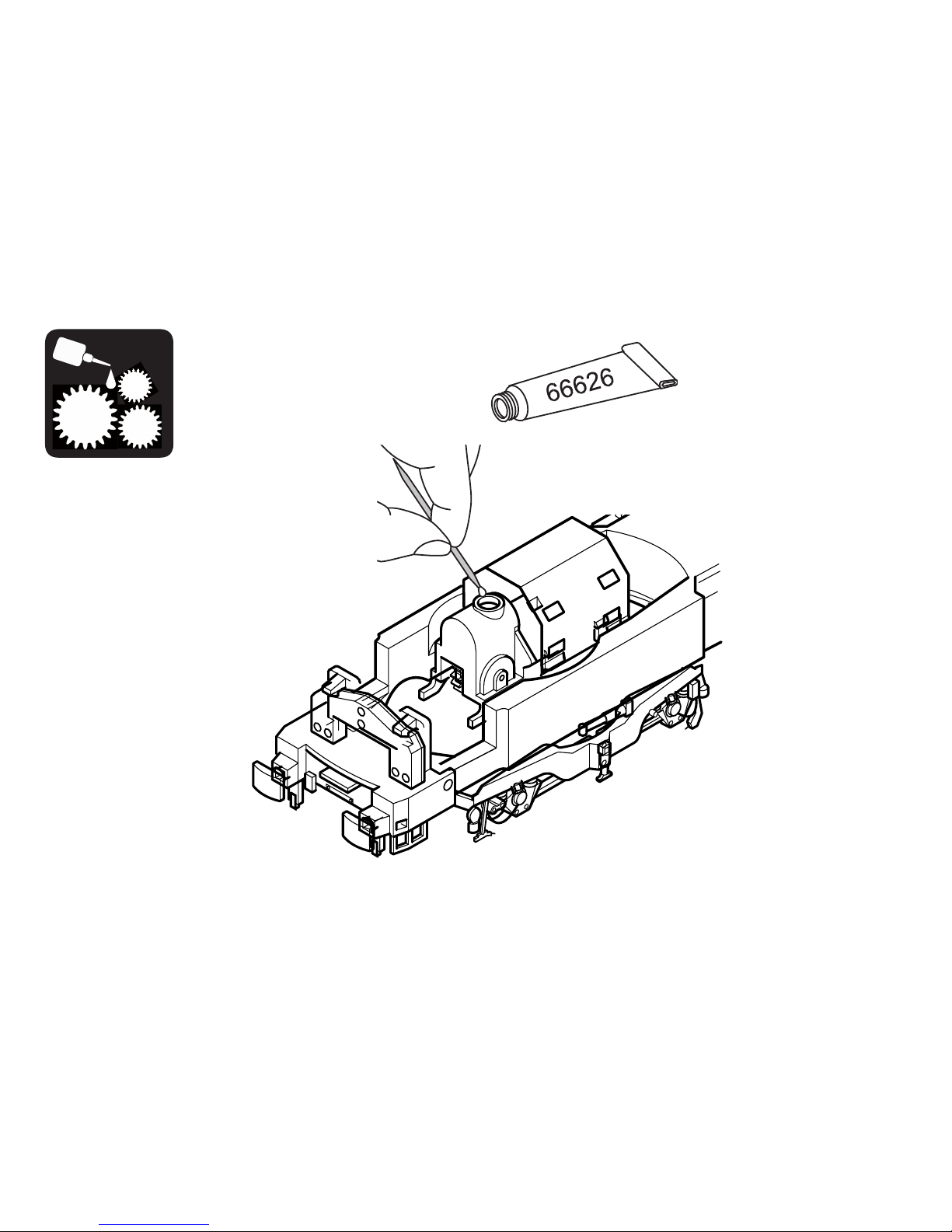

Page 25

Trix

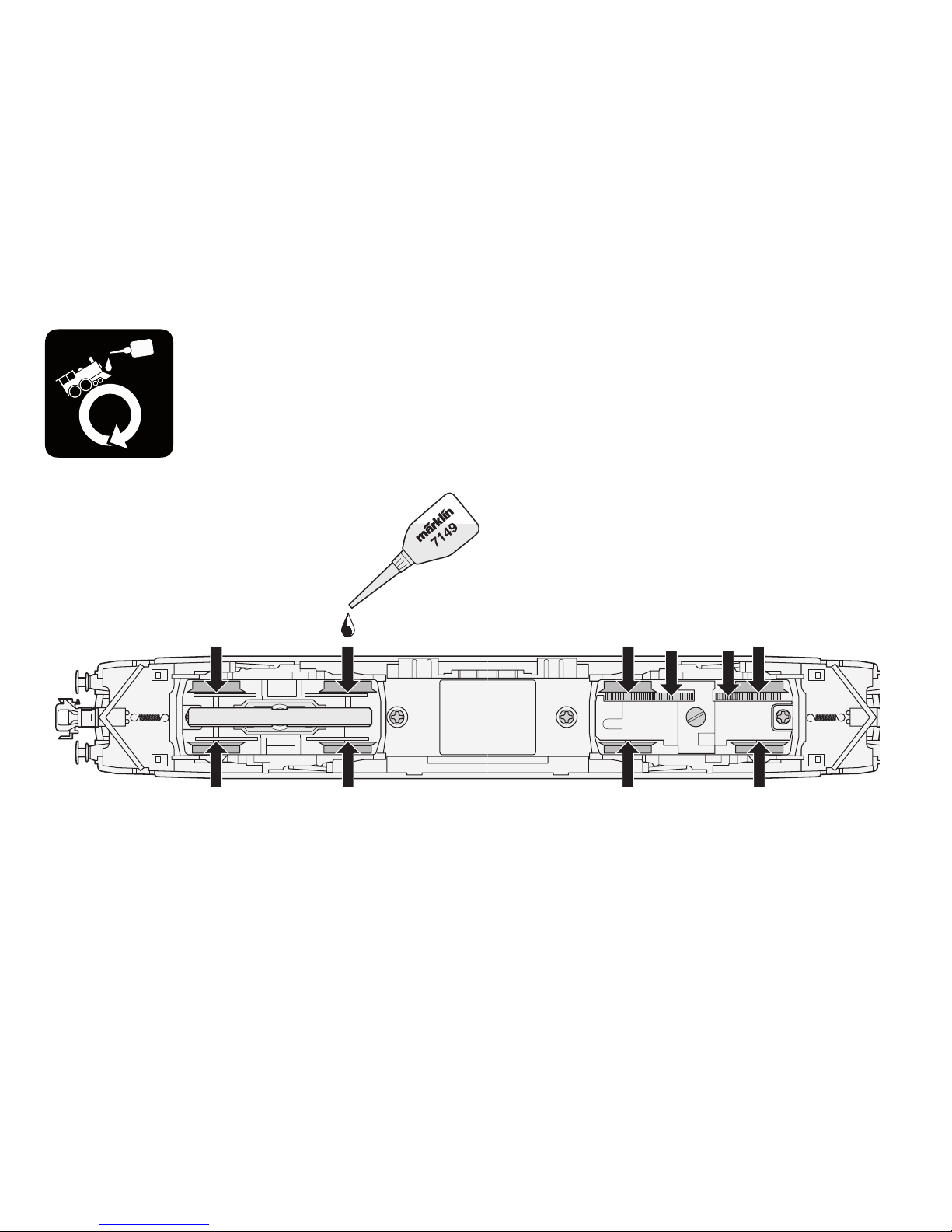

Page 26

40h

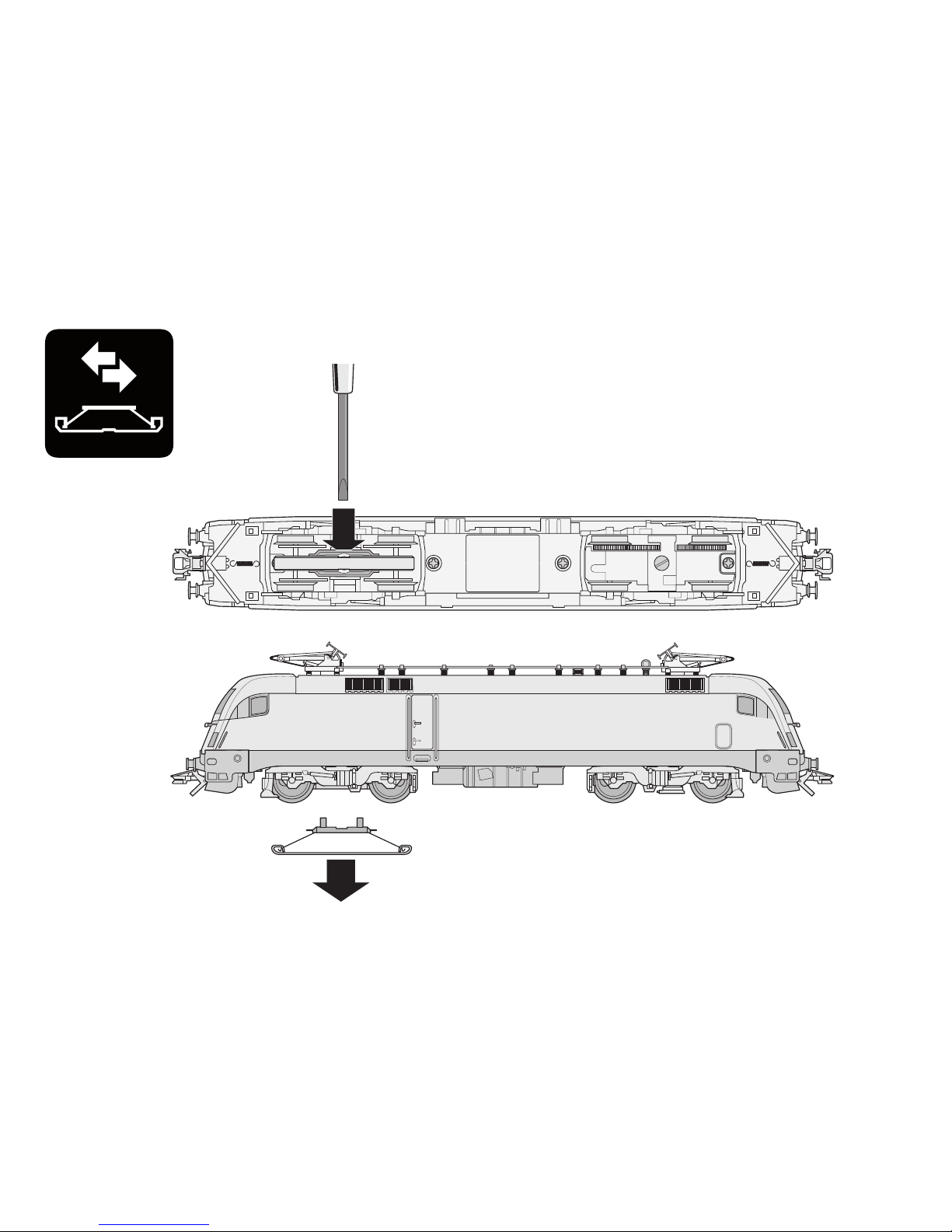

Page 27

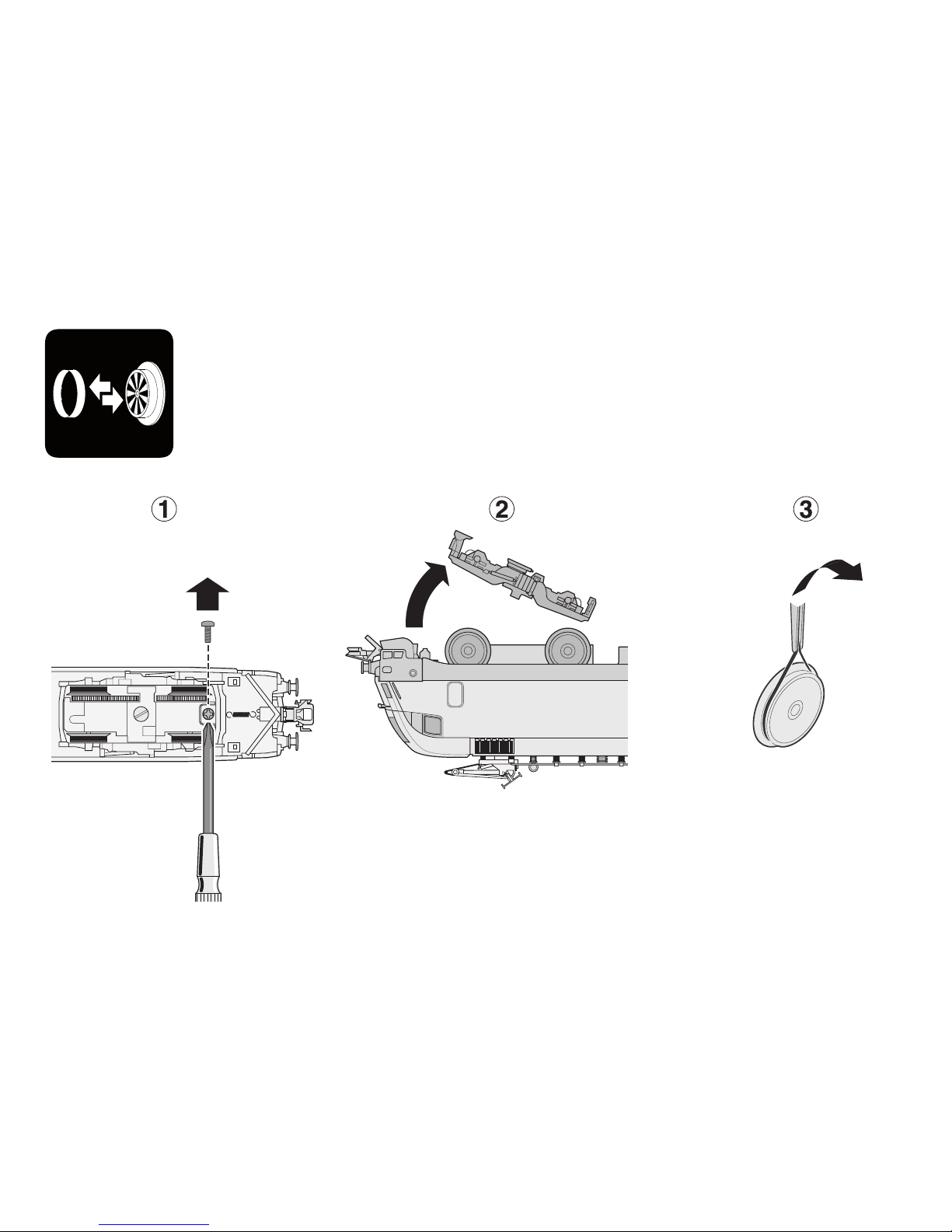

Page 28

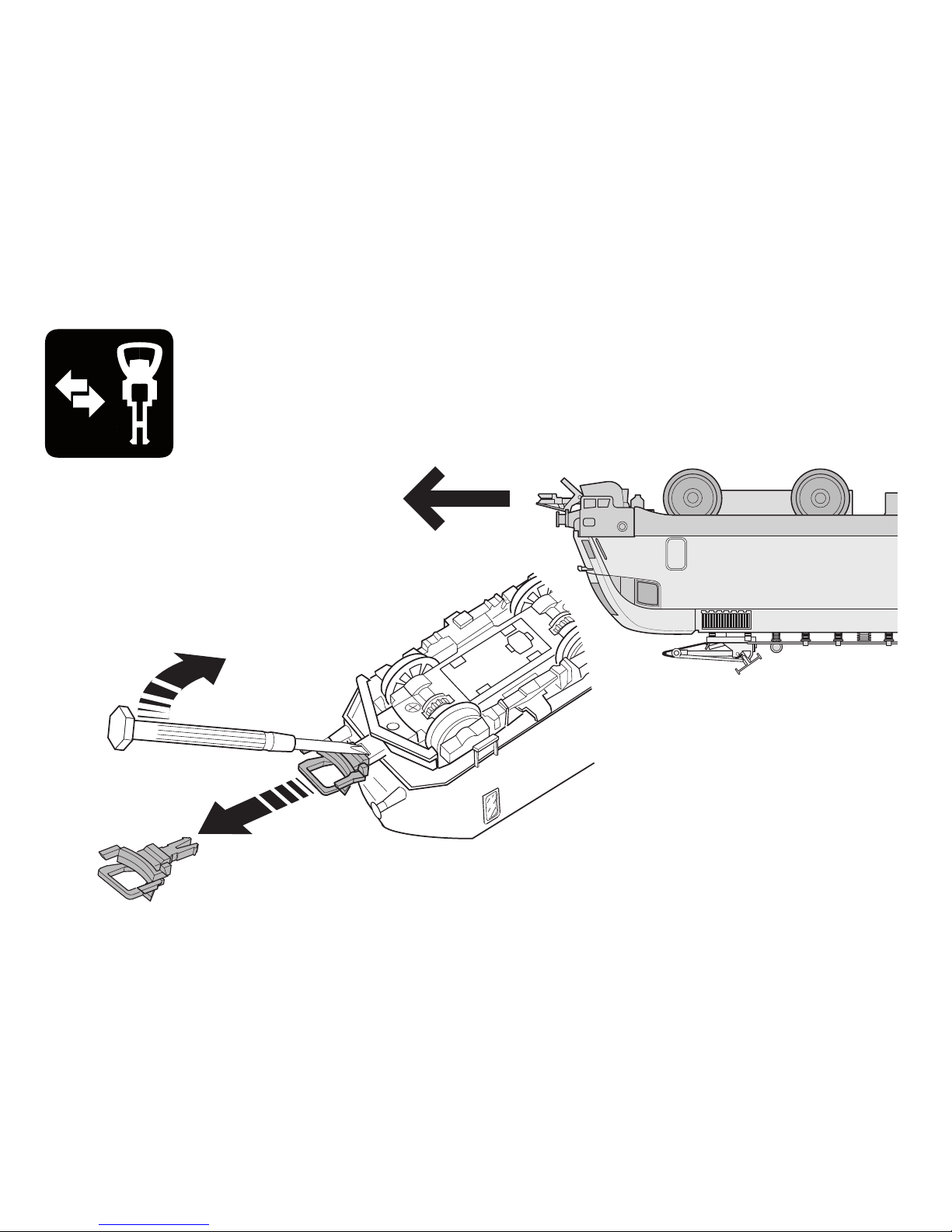

Page 29

Page 30

Details der Darstellung

können von dem Modell

abweichen.

Page 31

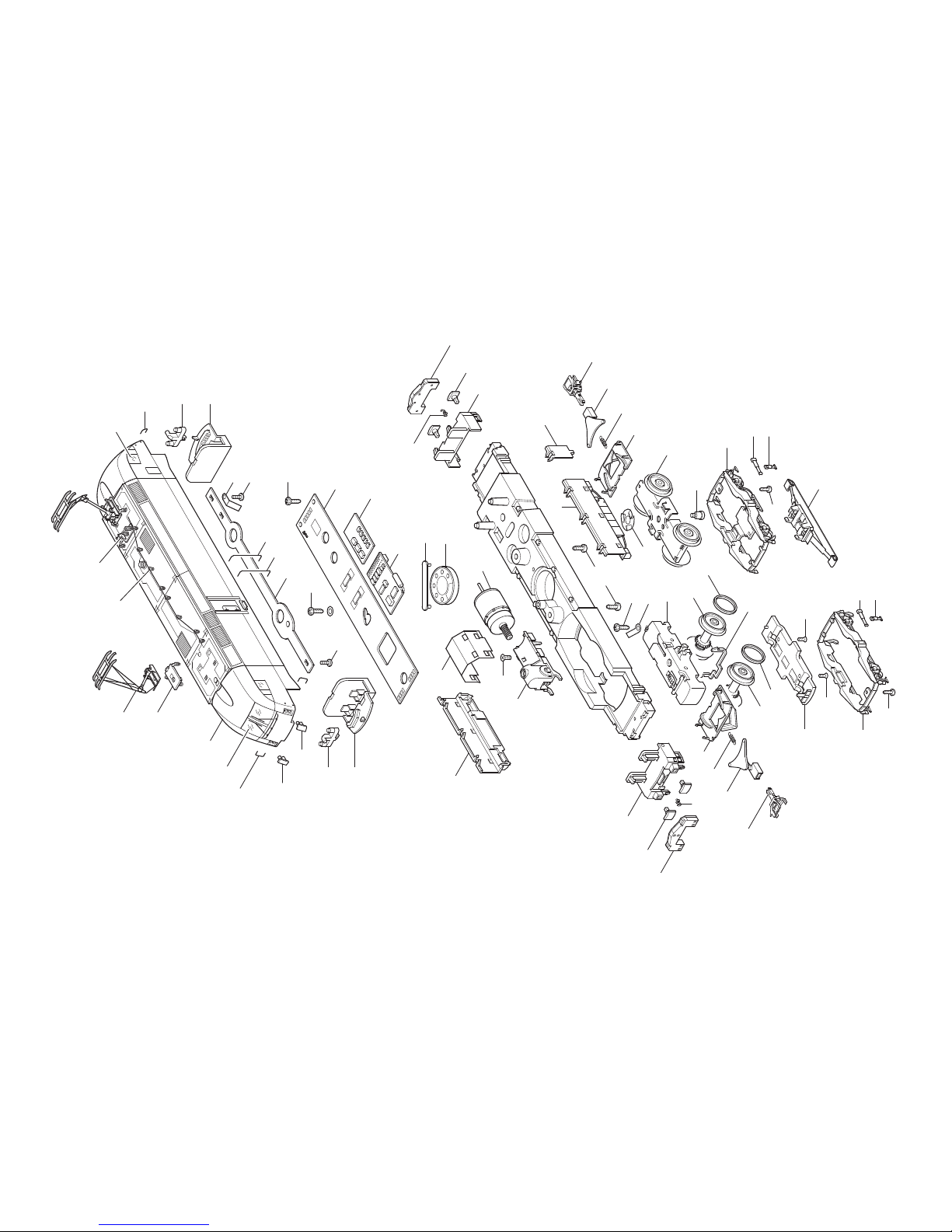

1 Aufbau komplett 154 667 2 Dachstromabnehmer 601 323 Dachstromabnehmer 604 565 3 Trägerisolation 204 033 4 Verbindungsstreifen 212 001 5 Kontaktfeder 494 260 6 Schraube 320 681 7 Dachausrüstung 155 387 8 Glasteile 155 388 9 Führerstand 224 552 10 Griffstange kurz 154 670 11 Griffstange Türe 211 128

12 Linsenschraube 785 070

13 Decoder 154 681 14 Leiterplatte Schnittstelle mit Motorsteuerung 154 682 15 Linsenschraube 786 750 16 Lötfahne 214 257 17 Lautsprecher 118 562 18 Haltebügel 207 649 19 Beleuchtungseinheit 154 680 20 Pufferbohle 154 679 21 Puffer 212 208 22 Haken 309 625 23 Schneeräumer 213 537 24 Motoreinheit 231 479 25 Motoraufnahme 231 761 26 Schraube 786 790 27 Treibgestell mit Getriebe 109 106 28 Rastblech 106 532

29 Radsatz 154 920 30 Radsatz 154 921 31 Haftreifen 7 153 32 Drehgestellblende 231 475 mit 33 Stoßdämpfer 213 407 34 Stoßdämpfer 211 995

35 Abdeckung 231 472 36 Schraube 786 790 37 Drehgestell 213 541 38 Federscheibe 401 640 39 Drehgestellblende 213 269 40 Zylinderansatzschraube 753 510 41 Schleifer 206 370 42 Deichsel 204 015 43 Schaltschieberfeder 7 194 44 Kupplung 7 203 45 Geräteattrappe links 231 748 46 Geräteattrappe rechts 212 199 47 Bremsanzeige 204 018

Page 32

Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen Deutschland www.maerklin.com

154724/0810/Ha1Ef

Änderungen vorbehalten

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
