Modell der Serie Ae 8/14

39590

Page 2

Information about the PrototypeInformation zum Vorbild

Die besonderen Erfordernisse der Steilrampen der Gotthardstrecke führten zu Beginn der 30er Jahre zu eingehenden Untersuchungen über einen neuen Loktyp. Die notwendigen Zugleistungen waren so gewaltig, dass nur eine Doppel-Lokomotive diese Anforderungen erfüllen konnte. Im Jahr 1931 wurde die neue Serie Ae 8/14 in Dienst gestellt. Durch das Dienst

gewicht von 240 Tonnen und die 8 Fahrmotoren erreichte diese monumentale Maschine eine Anfahrzugkraft von 50 Tonnen. Die Stundenleistung von 7.500 PS wurde durch den von der Ae 4/7 bewährten Buchli-Antrieb übertragen. Dies ermöglichte gute Fahreigenschaften auch auf kleinen Kurvenradien und abzweigenden Weichen.

Heute ist die Lokomotive 11801 im Depot Erstfeld als betriebsfähige Museumsmaschine stationiert.

At the beginning of the 1930s the special requirements on the grades for the Gotthard route led to comprehensive tests of a new type of locomotive. The necessary tractive effort was so immense that only a double locomotive could satisfy these requirements. The new class Ae 8/14 was placed into service in 1931. With a service weight of 240 metric tons (approx. 266 tons) and 8 traction motors, this giant unit achieved a tractive effort of 50 tons. The hourly output of 7,500 hp was transmitted to the wheels with the proven Buchli drive borrowed from the Ae 4/7. This provided good running characteristics on sharp curves and turnout branches.

Today locomotive 11 801 is stationed at the Erstfeld Depot as an operational museum locomotive.

Page 3

Informations concernant la locomotive réele Informatie van het voorbeeld

Les exigences particulières des rampes escarpées de la ligne du Gotthard ont nécessité des études approfondies concernant un nouveau type de locomotive au début des années 30. Les puissances de traction nécessaires étai

ent si élevées que seule une locomotive double pouvait satisfaire à ces exigences. La nouvelle série Ae 8/14 fut mise en service en 1931. Grâce à son poids de service de 240 tonnes et à ses 8 moteurs de traction, cette machine monumentale développait une puissance de traction au démarrage de 50 tonnes. La puissance horaire de 7 500 CV était transmise par l’entraînement Buchli qui avait déjà fait ses preuves avec la locomotive Ae 4/7. On disposait ainsi de bonnes propriétés de circulation même sur de petits rayons de courbes et des aiguillages.

Aujourd’hui, la locomotive 11 801 est stationnée dans le dépôt de Erstfeld où elle tient lieu de machine de musée apte au fonctionnement.

De bijzondere eisen op de steile hellingen van het

Gotthard-traject leidden aan het begin van de jaren dertig tot diepgaande onderzoeken naar een nieuw loctype. De vereiste trekvermogens waren zo enorm dat alleen een dubbele loc-eenheid deze eisen aankon. In 1931 werd de nieuwe serie Ae 8/14 in dienst genomen. Door het dienstgewicht van 240 ton en de 8 tractiemotoren bereikte deze monumentale machine een aanzetkracht van 50 ton. Het uurvermogen van 7.500 pk werd door de beproefde Buchli-aandrijving overgebracht. Dit leverde goede rij-eigenschappen ook in kleine boogstralen en op aftakkende wissels.

Tegenwoordig is locomotief 11 801 in het depot als bedri

jfsvaardige museumslocomotief gestationeerd.

Page 4

Sicherheitshinweise

• Die Lok darf nur mit einem dafür bestimmten Betriebs

system (Märklin Wechselstrom-Transformator 6647, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden. Keinesfalls Transformatoren für eine Eingangsspannung von 220 V - für USA 110 V - verwenden.

• Die Lok darf nur aus einer Leistungsquelle gleichzeitig versorgt werden.

• Für den konventionellen Betrieb der Lok muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

• Beachten Sie unbedingt die Sicherheitshinweise in der Gebrauchsanleitung zu Ihrem Betriebssystem.

Die bei normalem Betrieb anfallenden Wartungsarbeiten sind nachfolgend beschrieben. Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fach

händler.

Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigegebene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufgetretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw. von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht ursächlich war, trägt die für den Ein- und / oder Umbau ver antwortliche Person und / oder Firma bzw. der Kunde

Safety Warnings

• This locomotive is to be used only with an operat

ing system designed for it (Märklin 6646/6647 AC trans-former, Märklin Delta, Märklin Digital or Märklin Systems). Under no circumstances should transform

ers rated for an input of 220 volts be connected to the American 110 volt household current system.

• This locomotive must never be supplied with power from more than one transformer.

• The feeder track must be equipped to prevent interfer

ence with radio and television reception, when the locomotive is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose. The interference suppression set is not suitable for digital operation.

• Pay close attention to the safety warnings in the instructions for your operating system.

The maintenance work necessary with normal operation of this locomotive is described below. Please see your authorized Märklin dealer for repairs or spare parts.

No warranty or damage claims shall be accepted in those cases where parts neither manufactured nor approved by Märklin have been installed in Märklin products or where Märklin products have been converted in such a way that the non-Märklin parts or the conversion were causal to the defects and / or damage arising. The burden of presenting evidence and the burden of proof thereof, that the installation of non-Märklin parts or the conversion in or of Märklin products was not causal to the defects and / or damage arising, is borne by the person and / or company responsible for the installation and / or conversion, or by the customer.

Page 5

Remarques importantes sur la sécurité

• La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin courant alternatif - transformateur 6647, Märklin Delta, Märklin Digital ou Märklin Systems). N’utilisez en aucun cas de transformateurs pour une tension à l’entrée de 220 V

- 110 V pour les Etats-Unis.

• La locomotive ne peut être alimentée en courant que par une seule source de courant.

• Pour l’exploitation de la locomotive en mode conventionnel, la voie de raccordement doit être déparasitée. A cet effet, utiliser le set de déparasitage réf. 74046. Le set de déparasitage ne convient pas pour l’exploitation en mode numérique.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi en ce qui concerne le système d’exploitation.

Les travaux d‘entretien occasionnels à effectuer en exploitation normale sont décrits plus loin. Pour toute réparation ou remplacement de pièces, adressez vous à votre détaillant-spécialiste Märklin.

Tout recours à une garantie commerciale ou contractuelle ou à une demande de dommages-intérêt est exclu si des pièces non autorisées par Märklin sont intégrées dans les produits Märklin et / ou si les produits Märklin sont transformés et que les pièces d’autres fabricants montées ou la transformation constituent la cause des défauts et / ou dommages apparus. C’est à la personne et / ou la société responsable du montage / de la transformation ou au client qu’incombe la charge de prouver que le montage des pièces d’autres fabricants sur des produits Märklin ou la transformation des produits Märklin n’est pas à l’origine des défauts et ou dommages apparus.

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrjfssysteem (Märklin wisselstroom transformator 6647, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden. In geen geval transformatoren met een ingangs

spanning van 220 V - voor USA 110 V - gebruiken.

• De loc mag niet vanuit meer dan één stroomvoorziening gelijktijdig gevoed worden.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

De in het normale bedrijf voorkomende onderhoudswerkzaamheden zijn verderop beschreven. Voor reparatie of onderdelen kunt u zich tot uw Märklin winkelier wenden.

Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de inbouw en/of ombouw verantwoordelijke persoon en / of ﬁrma danwel bij de klant.

Page 6

Aviso de seguridad

• La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin corriente alterna – transfor

mador 6647 – Märklin Delta – Märklin Digital o Märklin Systems). En ningún caso utilizar los transformadores para una tensión de entrada de 220 V (en el caso de EE.UU. esta tensión es de 110 V).

• La locomotora no deberá recibir corriente eléctrica mas que de un solo punto de abasto.

• Para el funcionamiento convencional de la locomotora deben suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

• Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

Los trabajos de mantenimiento normales están descritos a continuación. Para reparaciones o recambios contacte con su proveedor Märklin especializado.

Se excluye todo derecho de garantía, prestación de garantía e indemnización sobre aquellos productos Märklin en los que se hubieran montado piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan sido modiﬁcados cuando la piezas ajenas montadas o la modiﬁcación sean las causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o empresa o el cliente responsable del montaje o modiﬁcación será el responsable de probar y alegar que el montaje de piezas ajenas o la modiﬁcación en/de productos Märklin no son las causas de los desperfectos y/o daños surgidos.

Avvertenze per la sicurezza

• Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (transformatore per corrente alternata Märklin 6647, Märklin Delta, Märklin Digital oppure Märklin Systems). Non si impieghino mai per USA, a 110 V, i transformatori per una tensione di ingresso di 220 V.

• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Per il funzionamento tradizionale della locomotiva il bi

nario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi

74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

• Vogliate prestare assolutamente attenzione alle avver

tenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

Le operazioni di manutenzione che si veriﬁcano nel normale funzionamento sono descritte nel seguito. Per riparazioni o parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivenditore specialista Märklin.

Märklin non fornisce alcuna garanzia, assicurazione e risarcimentodanni in caso di montaggio sui prodotti Märklin di componenti nonespressamente approvati dalla ditta. Märklin altresì non risponde in caso di modiﬁche al prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati da modiﬁche non autorizzate o dal montaggio di componente esterni da lei non approvati. L‘onere della prova che i componenti montati e le modiﬁche apportate non sono state la causa del danno o del difetto, resta a carico del cliente o della persona / ditta che ha effettuato il montaggio di omponenti estranei o che ha apportato modiﬁche non autorizzate.

Page 7

Vink om sikkerhed

• Lokomotivet må kun bruges med et driftssystem (Märklin vekselstrøm-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems), der er beregnet dertil. Transformatorer, der er beregnet til indgangs

spændingen 220 V, må aldrig tilsluttes til 110 V i USA.

• Lokomotivet må ikke forsynes fra mere end én strøm

kilde ad gangen.

• Ved konventionel drift af lokomotivet skal tilslutnings

sporet støjdæmpes. Dertil skal anvendes støjdæmp

ningssættet 74046. Støjdæmpningssættet er ikke egnet til digital drift.

• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

Vedligeholdelsesarbejder ved normal drift er beskrevet i det efterfølgende. For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.

Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket, hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet dertil af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler og / eller skader. Det påhviler kunden hhv. den person og / eller det ﬁrma, der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke var årsag til opståede mangler og / eller skader.

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem (Märklin Växelström-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems).Använd aldrig någonsin transformatorer avsedda att anslutas till ingångsspänning 220 V - ej eller USA 110 V.

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• När motorvagnens lokdel ska köras med konventionell/ analog drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgaarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyd

det får inte användas vid digital körning.

• eakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.

Underhållsarbeten som uppstår vid normal användning beskrivs som följer. Kontakta din Märklinfackhandlare för reparationer och reservdelar.

Varje form av anspråk på garanti och skadestånd är utesluten omdelar används i Märklin-produkter som inte har godkänts av Märklin och / eller om Märklin-produkter har modiﬁerats och de inbyggda främmande delarna resp. modiﬁeringen var upphov till de därefter uppträdande felen och / eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande felen och / eller skadorna, bär den person och / eller företag resp. kund som är ansvarig för in- och / eller ombyggnaden.

Page 8

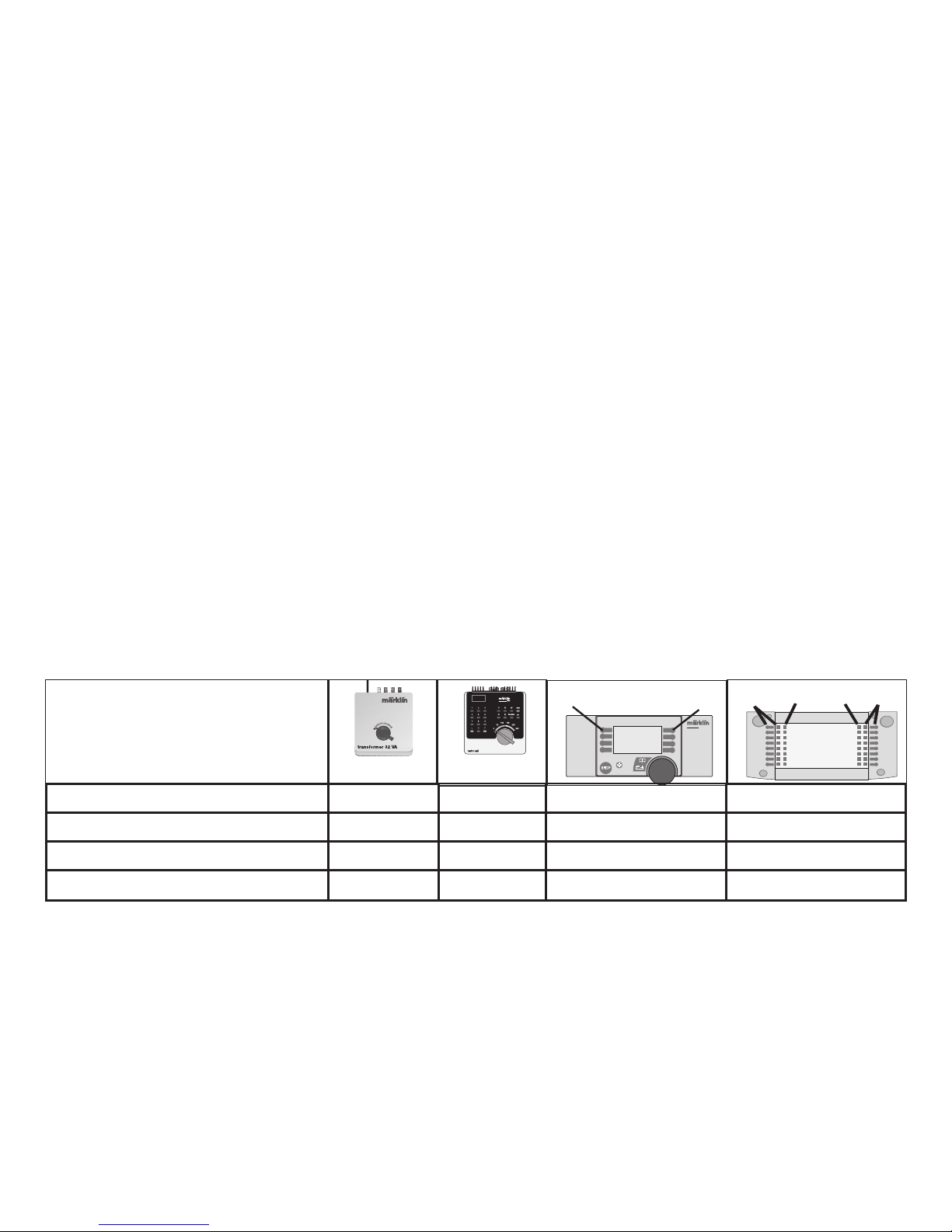

Schaltbare Funktionen

6647

6021

STOP

mobile station

systems

60652

central station 60212

f0f8

Spitzensignal Dauernd ein function + off Licht-Taste Taste f0 mit Symbol

Geräusch: Bahnsteigansage f2 Taste 8 mit Symbol Taste f2 mit Symbol

Geräusch: Lokpfeife — f3 Taste 4 mit Symbol Taste f3 mit Symbol

Rangiergang (nur ABV)

— f4 Taste 2 mit Symbol Taste f4 mit Symbol

Funktion

• Mögliche Betriebssysteme: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Erkennung der Betriebsart: automatisch.

• Kompakter Sinus-Antrieb mit wartungsfreiem Motor

• Fahrtrichtungsabhängige Stirnbeleuchtung.

• Einstellbare Adressen: 01 – 80. Adresse ab Werk:

14.

• Mfx-Technologie für Mobile Station / Central Station. Name ab Werk:

AE 8/14 11801

• Veränderbare Anfahr/Bremsverzögerung (ABV).

• Veränderbare Höchstgeschwindigkeit.

• Einstellen der Lokparameter elektronisch über Control Unit, Mobile Station oder Central Station.

• Eingebaute Geräuschelektronik, nur im Betrieb mit Control Unit oder Märklin Systems nutzbar.

• Zusätzliche schaltbare Geräusche.

• Stirnbeleuchtung mit „Schweizer Lichtwechsel“.

Page 9

Betrieb mit Mobile Station / Central Station

• Lok aufgleisen. Die Lok meldet sich selbsttätig in der Lokliste an.

• Keine Rückmeldung der Lok, wenn: bei Mobile Station der Geschwindigkeitsbalken blinkt bei Central Station das mfx-Symbol unterstrichen ist

• Lok abmelden:

1. Lok vom Gleis entfernen.

2. Lokeintrag löschen. Eine Adressänderung ist nicht notwendig.

Lokparameter mit der Mobile Station / Central Station verändern

1. Lok aus der Lokliste auswählen.

2. Zum Untermenü „LOKÄNDERN“ wechseln.

3. Zum Untermenü „VMAX“ (Höchstgeschwindigkeit), „ACC“ (Beschleunigung), „DEC“ (Bremsen), oder „RESET“ (Decoder auf Werkeinstellung zurück) wechseln.

4. Neuen Wert eingeben und übernehmen.

Beachten Sie die Hinweise in der Anleitung zur Mobile Station / Central Station.

Zugunsten der guten Fahreigenschaften ist an dem Mo

dell die VMAX auf 87% (Mobile Station) bzw. 222 (Central Station) voreingestellt. Ein weiteres Anheben dieses Wertes hat keine Geschwindigkeitserhöhung zur Folge sondern beeinﬂusst nur die Fahreigenschaften negativ..

Lokparameter einstellen mit der Control Unit

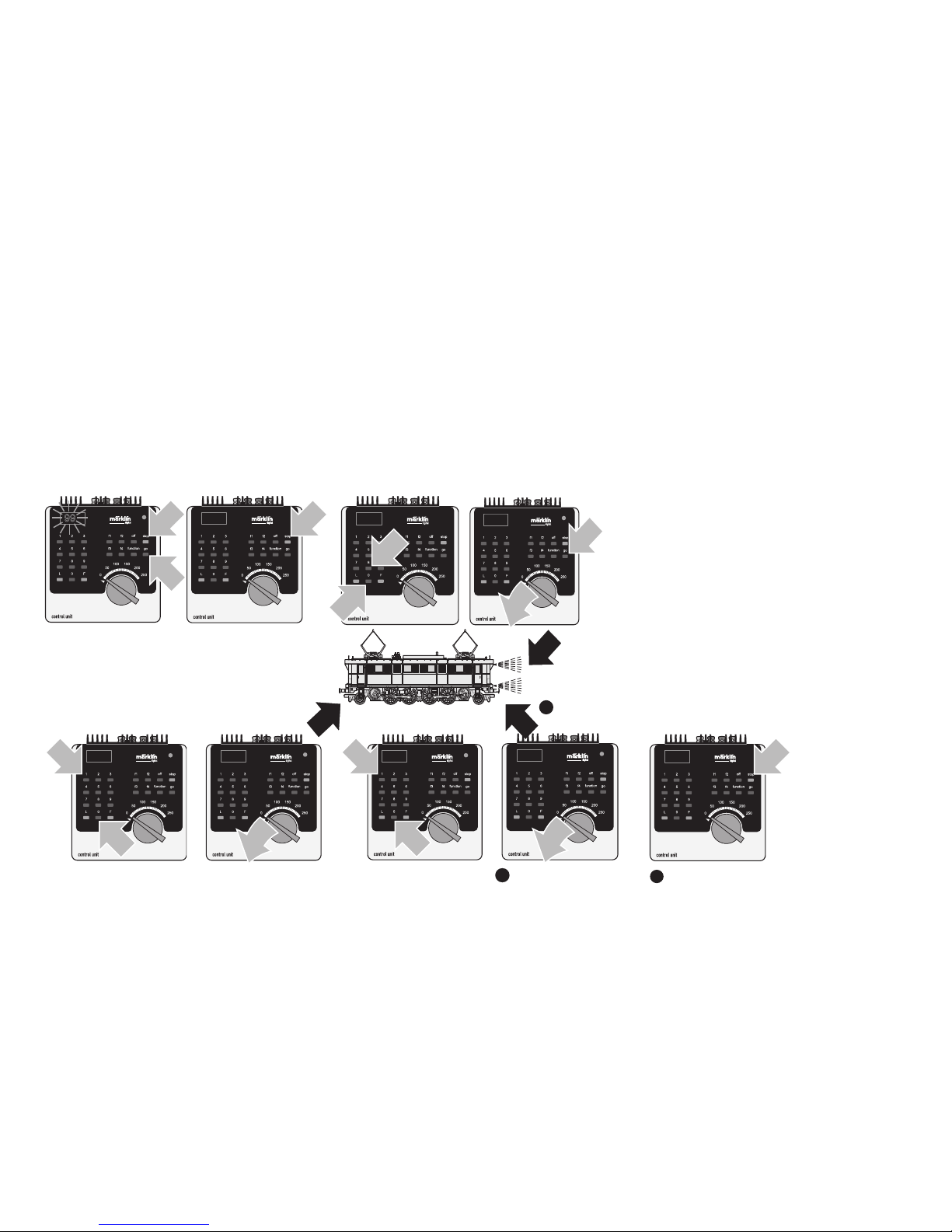

1. Voraussetzung: Aufbau wie Graﬁk S. 24. Nur die zu verändernde Lok ist auf dem Gleis.

2. „Stop“- und „Go“-Taste gleichzeitig drücken, bis „99“ in der Anzeige aufblinkt.

3. „Stop“-Taste drücken.

4. Lokadresse „80“ eingeben.

5. Umschaltbefehl am Fahrregler halten. Während des Haltens die „Go“-Taste drücken.

6. Licht der Lok blinkt langsam. Wenn nicht, ab Schritt 2 wiederholen.

7. Registernummer für den zu ändernden Parameter eingeben (=> Liste auf Seite 26).

8. Fahrtrichtungswechsel betätigen.

9. Licht blinkt schnell

10. Neuen Wert eingeben (=> Liste auf Seite 26).

11. Fahrtrichtungswechsel betätigen.

12. Licht blinkt langsam (Ausnahme Werkreset)

13. Nächste Parametereinstellung ab 6. oder beenden mit 14.

14. Vorgang beenden mit Drücken der „Stop“Taste. Anschließend Drücken der „Go“-Taste.

Page 10

Controllable Functions

STOP

mobile station

systems

60652

central station 60212

f0f8

Headlights/marker lights

Continuously on

function + off Headlight button Button f0 with symbol

Sound: station platform announcements f2 Button 8 with symbol Button f2 with symbol

Sound: whistle

— f3 Button 4 with symbol Button f3 with symbol

Switching range (only ABV)

— f4 Button 2 with symbol Button f4 with symbol

6647

6021

• Adjustable Braking delay.

• Adjustable maximum speed.

• Setting the locomotive parameters electronically with the Control Unit, Mobile Station or Central Station.

•

Built-in sound effects circuit, can only be used in operation with the Control Unit or Märklin Systems

• Additional sound effects that can be controlled.

• Headlights with “Swiss headlight changeover”.

Function

• Possible operating systems: 6646/6647 Märklin Trans

former, Märklin Delta, Märklin Digital, Märklin Systems.

•

Recognition of the mode of operation: automatic.

• Compact design Sine propulsion with a maintenance-free motor

•

Headlights, changing over with the direction of travel.

• Addresses that can be set: 01 – 80. Address set at the factory:

14.

• Mfx technology for the Mobile Station / Central Station. Name set at factory:

AE 8/14 11801

• Adjustable acceleration.

Page 11

Setting Locomotive Parameters with the Control Unit

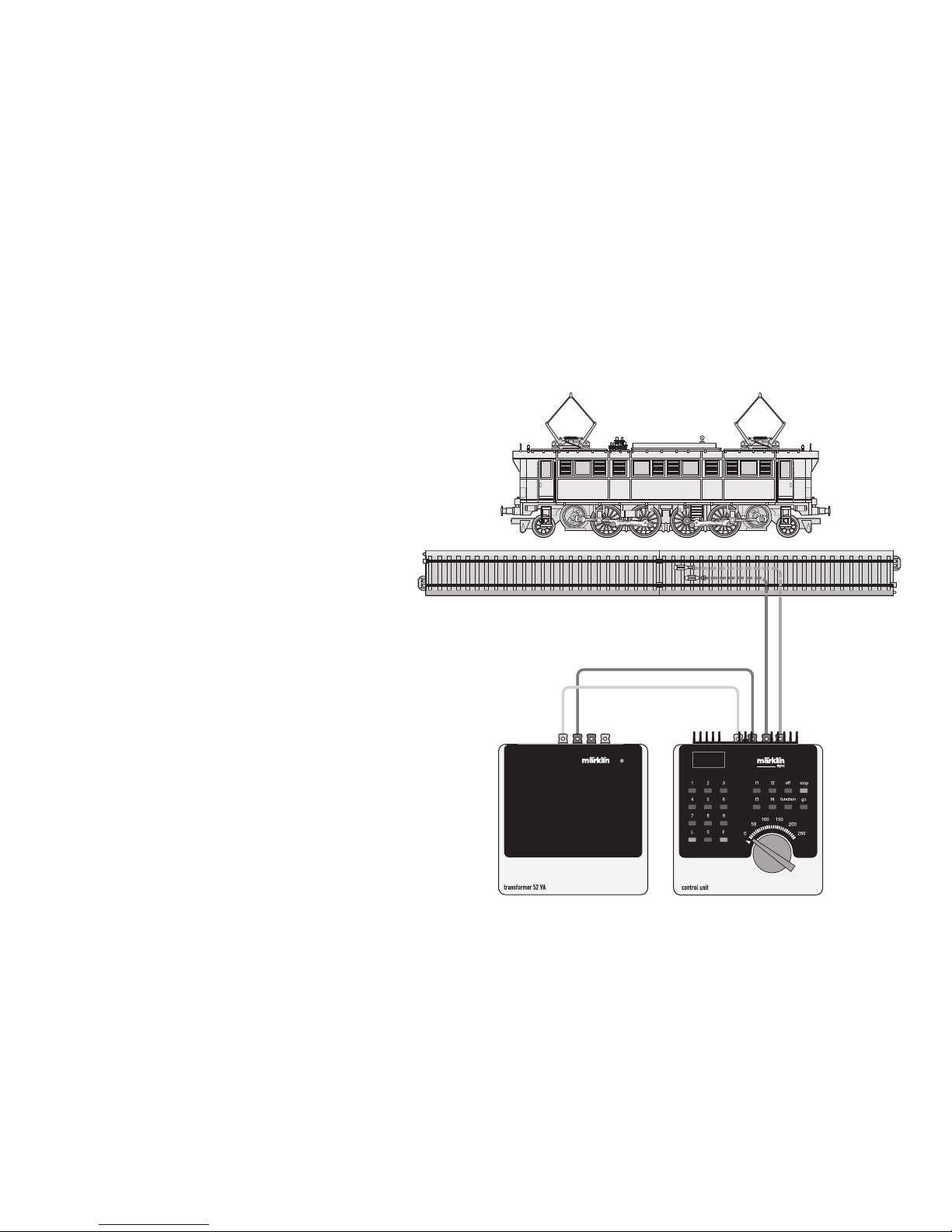

1. Requirement: Setup as in diagram on page 24. Only

the locomotive to be changed can be on the track.

2. Press the “Stop” and “Go” at the same time until “99”

blinks in the display.

3. Press the “Stop” button.

4. Enter the locomotive address „80“.

5. Hold the control knob in the reverse direction area.

While holding the control knob here, press the „Go“ button.

6. The headlights on the locomotive will blink slowly. If

they don‘t, repeat Step 2.

7. Enter the register number for the parameter to be

changed (=> List on page 26).

8. Active the change of direction.

9. The headlights will blink rapidly.

10. Enter the new value (=>List on page 26).

11. Active the change of direction.

12. The headlights will blink slowly (exception: factory

reset)

13. Enter the next parameter setting from 6 or end with 14.

14. End the process by pressing the „Stop“ button. Then

press the „Go“ button.

Operation with the Mobile Station / Central Station

• Set the locomotive on the track. The locomotive automatically registers itself in the locomotive list.

• The locomotive will not communicate back to the controller when: the speed bar on the Mobile Station blinks. the mfx symbol has a line beneath it on the Central Station

• Taking the locomotive out of the locomotive list:

1. Remove the locomotive from the track.

2. Delete the locomotive entry. It is not necessary to change the address.

Changing Locomotive Parameters with the Mobile Station / Central Station

1. Select the locomotive from the locomotive list.

2. Change to the submenu “EDIT LOC”.

Go to the submenu „VMAX“ (maximum speed),

„ACC“ (acceleration), „DEC“ (brakes), or „RESET“ (reset

ting the decoder to factory default settings)

4. Enter the new value and accept it into the system.

Please note the information in the instructions for the Mobile Station / Central Station.

The VMAX has been preset at 87% (Mobile Station) and at 222 (Central Station) on the model in order to give good running characteristics. Raising this value further will not increase the speed; it will only have a negative effect on the running characteristics.

Page 12

Fonctions commutables

STOP

mobile station

systems

60652

central station 60212

f0f8

Fanal éclairage Permanence function + off Touche Lumière Touche f0 avec symbole

Bruitage : Annonce de quai f2 Touche 8 avec symbole Touche f2 avec symbole

Bruitage : Sifﬂet

- f3 Touche 4 avec symbole Touche f3 avec symbole

Vitesse de manœuvre (seulement ABV)

- f4 Touche 2 avec symbole Touche f4 avec symbole

6647

6021

• Vitesse maximale réglable.

• Réglage des paramètres de la loco électroniquement à l’aide de la Control Unit, de la Mobile Station ou de la Central Station.

• Bruiteur électronique intégré, utilisable uniquement lors d’exploitation avec la Control Unit ou Märklin Systems.

• Bruitages complémentaires commutables.

• Feux de signalisation comprenant les “feux suisses”.

Fonction

• Systèmes d’exploitation possibles: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Détection du mode d’exploitation: automatique.

• Motorisation compacte Sinus avec moteur sans entretien

•

Feux de signalisation avec inversion selon sens de marche.

• Adresses disponibles: 01 – 80. Adresse encodée en usine:

14.

• Technologie Mfx pour Mobile Station / Central Station. Nom en codee en usine: AE 8/14 11801

• Temporisation d’accélération réglable.

• Temporisation de freinage réglable.

Page 13

Réglage des paramètres de la loco avec la Control Unit

1. Condition: Montage comme sur illustration en page

24. Seule la loco à modiﬁer peut se trouver sur la voie.

2. Pressez simultanément les touches „Stop“ et „Go“

jusqu’à ce que le nombre „99“ clignote sur l’écran.

3. Pressez la touche „Stop“.

4. Introduisez l’adresse de loco „80“.

Maintenir l’ordre de commutation sur le régulateur de marche. Durant le maintien, appuyer sur la touche „Go“.

6. Les feux de la locomotive clignotent lentement.

Dans le cas contraire, renouveler l’opération à partir de l’étape 2.

7. Indiquer le numéro d’enregistrement pour le paramè

tre à modiﬁer (=> liste page 26).

8. Activer l’inversion du sens de marche.

9. Les feux clignotent rapidement.

10. Entrer la nouvelle valeur (=> liste page 26).

11. Activer l’inversion du sens de marche.

12. Les feux clignotent lentement (exception : réinitialisa

tion aux valeurs d’usine)

13. Déﬁnition de paramètres suivante à partir du point 6

ou terminer par le point 14.

14. Terminez le processus en pressant la touche „Stop“.

Ensuite, pressez la touche „Go“.

Exploitation avec Mobile Station/Central Station

• Enrailler la locomotive. La locomotive signale automatiquement sa présence dans la liste des locos.

• Pas de rétrosignalisation de la locomotive lorsque :

- la barre de vitesse clignote pour Mobile Station

- le symbole mfx est souligné pour Central Station

• Appeler loco:

1. Enlever loco de la voie.

2. Effacer entrée loco. Une modiﬁcation de l’adresse n’est pas nécessaire.

Modiﬁcation des paramètres de la loco avec la Mobile Station / Central Station

1. Sélectionnez la loco dans la liste.

2. Allez au sous-menu „MODIF LOC“.

3. Ouvrir le sous-menu « VMAX » (vitesse maximale), « ACC » (accélération), « DEC » (freinage), ou

« RESET » (réinitialisation du décodeur aux valeurs

d’usine).

4. Entrez la nouvelle valeur et acceptez.

Respectez les remarques mentionnées dans l’instruction accompagnant la Mobile Station / Central Station.

En faveur de l’une des bonnes caractéristiques de roule

ment, la VMAX du modèle est préréglée sur 87% (Mobile Station) ou 222 (Central Station). L’augmentation de cette valeur n’augmentera pas la vitesse, mais risque uniquement d’altérer les caractéristiques de roulement.

Page 14

Schakelbare functies

STOP

mobile station

systems

60652

central station 60212

f0f8

Frontsein continu aan functie + off Verlichtingstoets Toets f0 met symbool

Geluid: stationsomroep f2 Toets 8 met symbool Toets f2 met symbool

Geluid: Fluit - f3 Toets 4 met symbool Toets f3 met symbool

Rangeerstand (alleen optrek- afremvertr.)

- f4 Toets 2 met symbool Toets f4 met symbool

6647

6021

Werking

• Mogelijke bedrijfssystemen: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Herkenning van het bedrijfssysteem: automatisch.

• Compacte Sinus-aandrijving met onderhoudsvrije motor

• Rijrichtingafhankelijke frontseinen.

• Instelbare adressen: 01-80. Vanaf de fabriek:

14.

•

Mfx-technologie voor het Mobile Station / Central Station

Naam af de fabriek: AE 8/14 11801

• Instelbare optrekvertraging.

• Instelbare afremvertraging.

• Instelbare maximumsnelheid.

• Elektronische instelling van de locomotiefparameters via de Control Unit, Mobile Station of Central Station.

• Ingebouwde geluidselektronica, alleen bruikbaar in het bedrijf met de Control Unit of Märklin Systems.

• Extra schakelbare geluiden.

• Frontsein met ”Zwitserse lichtwisseling”.

Page 15

Locparameters instellen met de Control Unit

1. Voorwaarde: opbouw zoals tekening op pagina 24. Alleen de loc die gewijzigd moet worden op de rails.

2. ”Stop”- en ”Go”-toets gelijktijdig indrukken tot ”99” in het display oplicht.

3. ”Stop”-toets indrukken.

4. Het adres „80“ invoeren.

5. Omschakelcommando met de rijregelaar vasthouden. Tijdens het vasthouden de toets “Go” indrukken.

6. De verlichting van de loc knippert langzaam. Indien dit niet het geval is, vanaf stap 2 opnieuw beginnen.

7. Het registernummer van de te wijzigen parameter invoeren (=> lijst op pagina 26).

8. Omschakelcommando geven.

9. Verlichting gaat snel knipperen.

10. Nieuwe waarde invoeren (=> lijst op pagina 26).

11. Omschakelcommando geven.

12. Verlichting knippert langzaam (uitgezonderd bij deco

der reset)

13. Volgende parameterinstelling of beëindigen met 14.

14. Sessie beëindigen door het indrukken van de toets “Stop”. Aansluitend de toets “Go” indrukken.

Bedrijf met Mobile Station / Central Station

• Loc op de rails plaatsen. De loc meldt zichzelf aan in de loclijst.

• Geen terugmelding van de loc als: bij het Mobile Station de snelheidsbalk knippert bij het Central Station het mfx-symbool onderstreept is

• Loc afmelden:

1. loc van de rails nemen

2. loc invoer wissen. Het wijzigen van het adres is niet nodig.

Locparameter wijzigen met het Mobile Station Central Station

1. Loc uit de loclijst kiezen.

2. Ga naar het nevenmenu ”WIJZIG LOC”.

3. Naar het nevenmenu “VMAX” (maximumsnelheid) “ACC” (optrekken), “DEC” (afremmen), of “RESET” (decoder terugzetten naar fabrieksinstelling) omschakelen.

4. Nieuwe waarde invoeren en overnemen.

Lees ook de opmerkingen in de gebruiksaanwijzing van het Mobile Station / Central Station.

Voor het verbeteren van de rijeigenschappen is bij het model de maximumsnelheid op 87% (Mobile Station) dan wel 222 (Central Station) ingesteld. Het verhogen van deze vooringestelde waarde heeft geen invloed op de maximumsnelheid, maar beïnvloed alleen de rijeigenschappen negatief.

Page 16

Funciones posibles

STOP

mobile station

systems

60652

central station 60212

f0f8

Señal de cabeza

Encendida perman.

function + off Tecla luminosa Tecla f0 con símbolo

Ruido: Locución hablada en andén f2 Tecla 8 con símbolo Tecla f2 con símbolo

Ruido:Silbido

- f3 Tecla 4 con símbolo Tecla f3 con símbolo

Marcha de maniobras (sólo ABV)

- f4 Tecla 2 con símbolo Tecla f4 con símbolo

6647

6021

Función

• Sistemas operativos posibles: Märklin transformador 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Reconocimiento del sistema: automático.

• Accionamiento Sinus compacto con motor exento de mantenimiento

• Faros frontales dependendientes del sentido de marcha.

• Códigos disponibles: 01 – 80. Código de fábrica:14.

• Tecnología mfx para la Mobile Station / Central Station. Nombre de fabrica:

AE 8/14 11801

• Arranque lento variable.

• Frenado lento variable.

• Velocidad máxima variable.

• Fijar parámetros de la locomotora electrónicamente por el Control Unit, Mobile Station o Central Station.

• Electrónica incorporada de ruidos: solo útil en funcio

namiento con Control Unit o Märklin Systems.

• Ruidos suplementarios gobernables.

• Faros frontales con cambio según sistema suizo.

Page 17

Parámetros de la locomotora conﬁgurables con el Control Unit

1. Condición previa: montaje como el gráﬁco pág. 24. En la vía debe encontrarse solamente la locomotora a conﬁgurar.

2. Apretar simultáneamente la tecla “Stop” y “Go” hasta que aparece “99” en pantalla.

3. Apretar la tecla “Stop”.

4. Marcar el código de la locomotora „80“.

5. Mantener la orden de conmutación en el regulador de marcha. Durante la parada, pulsar la tecla „Go“.

6. La luz de la locomotora se enciende con intermitencia lenta. En caso negativo, repetir desde el paso 2.

7. Introducir el número de registro del parámetro que se desee modiﬁcar (=> Lista en página 26).

8. Activar el cambio de sentido de la marcha.

9. La luz se enciende con intermitencia rápida

10. Introducir un valor nuevo (=> Lista en página 26).

11. Activar el cambio de sentido de la marcha.

12. La luz se enciende con intermitencia lenta (excepción: se ha realizado un reset en fábrica)

13. Conﬁguración de siguiente parámetro repitiendo a partir de 6. o terminar con 14.

14. Repetir la operación pulsando la tecla „Stop“. A continuación, pulsar la tecla „Go“.

Funcionamiento con Mobile Station / Central Station

• Encarrilar la loc. La loc se introduce por si misma en la lista de locomotoras.

•

No se recibe señalización de respuesta de la locomotora si:

En la Mobile Station luce intermitentemente la barra de velocidad En la Central Station está subrayado el símbolo mfx

• Dar de baja a la loc.: 1º retirar la loc. de la vía 2º borrar los datos de la loc. No hace falta cambiar el código.

Modiﬁcar los parámetros de la locomotora con la Mobile Station / Central Station

1. Seleccionar la locomotora de la lista de locomotora.

2. Pasar al menú subsidiario “EDIT LOC”.

3. Cambiar al submenú „VMAX“ (Velocidad máxima), „ACC“ (Aceleración), „DEC“ (Frenado), o

„RESET“ (De-

volver decoder a conﬁguración de fábrica).

4. Introducir el nuevo código y memorizar.

Observe las indicaciones en las instrucciones de la Mobile Station / Central Station.

Para favorecer una de las buenas características de marcha, en el modelo en miniatura se ha preconﬁgurado la VMAX a 87% (Mobile Station) o bien 222 (Central Station). Un aumento adicional de este valor no tendrá como resultado un aumento de velocidad, sino que tan solo afectará negativamente a las características de marcha.

Page 18

Funzioni commutabili

STOP

mobile station

systems

60652

central station 60212

f0f8

Segnale di testa

Acceso in permanenza

function + off Tasto delle luci Tasto f0 con simbolo

Rumore: annuncio al marciapiede

f2 Tasto 8 con simbolo Tasto f2 con simbolo

Rumore: Fischio

- f3 Tasto 4 con simbolo Tasto f3 con simbolo

Andatura da manovra (solo ABV)

- f4 Tasto 2 con simbolo Tasto f4 con simbolo

6647

6021

• Ritardo di frenatura modiﬁcabile.

• Velocità massima modiﬁcabile.

• Regolazione dei parametri della locomotiva elettroni

camente tramite Control Unit, Mobile Station oppure Central Station.

• Generatore elettronico di suoni incorporato, utilizzabile soltanto nel funzionamento con Control Unit oppure Märklin Systems.

• Suoni aggiuntivi commutabili.

• Illuminazione di testa con „commutazione dei fanali di tipo svizzero“.

Funzionamento

• Possibili sistemi di funzionamento: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Riconoscimento del tipo di funzionamento: automatico.

• Motorizzazione Sinus compatta con motore esente da manutenzione

•

Illuminazione di testa dipendente dalla direzione di marcia

• Indirizzi impostabili: 01 – 80. Indirizzo di fabbrica: 14.

• Tecnologia Mfx per Mobile Station / Central Station. Nome de fabrica: AE 8/14 11801

• Ritardo di avviamento modiﬁcabile.

Page 19

Impostazione dei parametri della locomotiva con la Control Unit

1. Predisposizione: assetto come da schema a pag.

24. Soltanto la locomotiva da modiﬁcare si trova sul binario.

2. Premere contemporaneamente i tasti „Stop“ e „Go“,

ﬁno a che sul visore lampeggia „99“.

3. Premere il tasto „Stop“.

4. Introdurre l’indirizzo della locomotiva „80“.

5. Tenere premuto il comando di commutazione sul

regolatore di marcia. Durante tale pressione, premere il tasto „Go„.

6. I fanali della locomotiva lampeggiano lentamente. In

caso negativo, si riprenda dal passo 2.

7. Introdurre il numero di registro per il parametro da

modiﬁcare (=> elenco a pagina 26).

8. Azionare la commutazione della direzione di marcia.

9. I fanali lampeggiano velocemente

10. Introdurre il nuovo valore (=> elenco a pagina 26).

11. Azionare la commutazione della direzione di marcia.

12. I fanali lampeggiano lentamente (ad eccezione del

ripristino di fabbrica).

13. Impostazione del prossimo parametro ripartendo da 6.

oppure terminare con 14.

14. Terminare il procedimento con la pressione del tasto

„Stop„.Successivamente premere il tasto „Go„.

Funzionamento con Mobile Station / Central Station

• Disporre la locomotiva sul binario. La locomotiva si annuncia automaticamente nell’elenco locomotive.

• Nessun segnale di ritorno della locomotiva, qualora: nel caso di Mobile Station lampeggia la barra della velocità nel caso di Central Station il simbolo mfx è sottolineato

• Dare congedo alla locomotiva:

1. Rimuovere la locomotiva dal binario.

2. Cancellare l’impostazione della locomotiva. Non è necessaria una modiﬁca dell’indirizzo.

Modiﬁca dei parametri della locomotiva con la Mobile Station / Central Station

1. Selezionare la locomotiva dall’elenco locomotive.

2. Commutare al sottomenù „EDIT LOC“.

3. Sul menù sottostante commutare „VMAX„ (velocità massima), „ACC„ (accelerazione), „DEC„ (frenatura), oppure „RESET„ (riporta il Decoder alle impostazioni di fabbrica).

4. Introdurre il nuovo valore e accettarlo.

Prestate attenzione alle avvertenze nelle istruzioni della Mobile Station / Central Station.

A vantaggio di una delle buone caratteristiche di marcia, in tale modello la VMAX è già impostata su 87% (Mobile Station) o rispettivamente 222 (Central Station). Un ulteriore incremento di questo valore non ha come effetto alcun incremento di velocità, bensì inﬂuenza le caratteris

tiche di marcia solo in modo negativo.

Page 20

Kopplingsbara funktioner

STOP

mobile station

systems

60652

central station 60212

f0f8

Frontstrålkastare

Permanent till function + off Belysnings-knapp Knapp f0 med symbol

Ljud: Stationsutrop

f2 Knapp 8 med symbol Knapp f2 med symbol

Ljud: Lokvissla

- f3 Knapp 4 med symbol Knapp f3 med symbol

Rangerkörning (endast ABV)

- f4 Knapp 2 med symbol Knapp f4 med symbol

6647

6021

Funktion

• Möjliga driftsystem: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Driftsättet igenkänns automatiskt.

• Kompakt C-Sinusdrivning med underhållsfri motor

• Körriktningsberoende frontbelysning.

• Inställbara adresser: 01 – 80. Adress från tillverkaren:

14.

• Mfx-teknologi för Mobile Station / Central Station. Namn fran tillverkaren:

AE 8/14 11801

• Accelerationsfördröjning kan ändras.

• Bromsfördröjning kan ändras.

• Toppfart kan ändras.

• Elektronisk inställning av lokparametrar via Control Unit, Mobile Station eller Central Station.

• Inbyggd ljudelektronik kan endast användas vid drift med Control Unit eller Märklin Systems.

• Ytterligare ljud kan kopplas.

• Frontbelysning med „schweizisk ljusväxling“.

Page 21

Lokparametrar ställs in med Control Unit

1. Förutsättning: Montering som visas enligt graﬁk på s. 24. Endast det lok som ska ändras ska ﬁnnas på spåret.

2. Både „Stop“- och „Go“-tangenten hålls nedtryckt tills „99“ blinkar på displayen.

3. „Stop“-tangenten hålls ner.

4. Lokadress „80“ matas in.

5. Tryck ned körkontrollen, som vid ändring av körriktningen. Håll ned knappen och tryck samtidigt på „Go“-knappen.

6. Lokets strålkastare blinkar långsamt. Om inte – upp

repa steg 2.

7. Ange registernummren för de ändrade parametrarna (=> Se lista på sidan 26).

8. Gör en körriktningsändring.

9. Strålkastarna blinkar snabbt.

10.Ange önskade nya värden (=> Se lista på sidan 26).

11.Gör en körriktningsändring.

12.Strålkastarna blinkar långsamt (Gäller inte vid genom

förd reset)

13.Nästa parameterinställning från steg 6. eller sluta med steg 14.

14.Avsluta med att trycka på “Stop“-knappen. Tryck därefter på “Go“-knappen.

Drift med Mobile Station / Central Station

• Sätt loket på spåret. Loket anmäler sig själv på loklistan.

• Loket anmäler sig inte när: Mobile Station hastighetsbalk blinkar Central Station mfx-symbol är understruken

• Att avregistrera loket:

1. Ta loket från spåret

2. Ta bort loket från loklistan. En adressändring behövs inte

Lokparametrar ändras med Mobile Station / Central Station

1. Välj lok från loklistan.

2. Växla till undermenyn „EDIT LOC“.

3. Byt till resp. Undermeny: “VMAX“ (maxhastighet), “ACC“ (acceleration), „DEC„ (bromsning), eller till „RESET„ (för återställning av dekodern till ursprunglig fabriksinställning).

4. Mata in nytt värde och acceptera.

Glöm ej: Se även i anvisningarna i bruksanvisningen för Mobile Station / Central Station!

Till modellens goda köregenskaper bidrar att VMAX är förinställd på 87% (Mobile Station) 222 Central Station. Ytterligare höjning av detta värde ger ingen hastighetsök

ning, utan kommer endast att negativt påverka modellens köregenskaper.

Page 22

Styrbare funktioner

STOP

mobile station

systems

60652

central station 60212

f0f8

Frontsignal

Konstant tændt

function + off Belysningskontakt Knap f0 med symbol

Lyd: Perronmeddelelse

f2 Knap 8 med symbol Knap f2 med symbol

Lyd: Lokomotivﬂ

øjte - f3 Knap 4 med symbol Knap f3 med symbol

Rangergear (kun ABV)

- f4 Knap 2 med symbol Knap f4 med symbol

6647

6021

Funktion

• Mulige driftssystemer: Märklin Transformer 6647, Mär

klin Delta, Märklin Digital, Märklin Systems.

• Registrering af driftsarten: automatisk.

• Kompakt Sinus-drev med vedligeholdelsesfri motor

• Køreretningsafhængig frontbelysning.

• Indstillelige adresser: 01 – 80. Adresse ab fabrik:

14.

• Mfx-teknologi til Mobile Station / Central Station. Navn ab fabrik: AE 8/14 11801

• Indstillelig opstartforsinkelse.

• Indstillelig bremseforsinkelse.

• Indstillelig maksimalhastighed.

• Elektronisk indstilling af lokomotivparametrene via Control Unit, Mobile Station eller Central Station.

• Indbygget lydelektronik, kan kun bruges ved drift med Control Unit eller Märklin Systems.

• Yderligere styrbare lyde.

• Frontbelysning med “Schweizer-lysskift”.

Page 23

Indstilling af lokomotivparametre med Control Unit

1. Forudsætning: Opbygning som på graﬁkken s. 24. Kun det lokomotiv, der skal ændres, er på sporet.

2. Tryk samtidig på „Stop“- og „Go“-tasten, indtil „99“ blinker i displayet.

3. Tryk på „Stop“-tasten.

4. Indtast den lokomotivadresse „80“.

5. Hold omskiftningskommando på køreregulator Tryk på „Go“-knappen mens der holdes.

6. Lyset på lokomotivet blinker langsomt. Hvis ikke gentages proceduren fra trin 2.

7. Indtast registernummeret for den parameter, der skal ændres (=> liste på side 26).

8. Betjen køreretningsskiftet.

9. Lyset blinker hurtigt

10.Indtast den nye værdi (=> liste på side 26).

11.Betjen køreretningsskiftet.

12.Lyset blinker langsomt (undtaget fabriksnulstilling)

13.Udfør næste parameterindstilling fra 6. eller afslut med 14.

14.Afslut proceduren ved at trykke på „Stop“-knappen Tryk derefter på „Go“-knappen.

Drift med Mobile Station / Central Station

• Sæt lokomotivet på skinnerne. Lokomotivet registreres automatisk i lokomotivlisten.

• Ingen tilbagemelding fra lokomotivet, når: hastighedsbjælken blinker ved brug af Mobile Station mfx-symbolet er understreget ved brug af Central Station

• Afmelding af lokomotivet:

1. Tag lokomotivet af skinnerne.

2. Slet lokomotivet fra listen. Det er ikke nødvendigt med en adresseændring.

Ændring af lokomotivparametre med Mobile Station/ Central Station

1. Vælg lokomotivet fra listen.

2. Skift til undermenuen „EDIT LOC“.

3. Til undermenu „VMAX“ (maksimalhastighed), „ACC“ (acceleration), „DEC“ (bremse), eller „RESET“ (nulstille dekoder til fabriksindstilling).

4. Indtast den nye værdi og overtag den.

Lagttag henvisningerne i vejledningen til Mobile Station / Central Station.

Til fordel for en af de gode køreegenskaber er VMAX på modellen forindstillet til 87% (Mobile Station) respektive 222 (Central Station) En yderligere forhøjelse af denne værdi medfører ingen hastighedsforøgelse, men har kun negativ indﬂydelse på køreegenskaberne.

Page 24

Lokparameter mit Control Unit ändern. Changing Locomotive Parameters with the Control Unit. Modiﬁcation des paramètres avec la Control Unit. Locparameter met de Control Unit. Modiﬁcar los parámetros de la locomotora con el Control Unit. Modiﬁca dei parametri della locomotiva con la Control Unit. Lokparametrar ändras med Control Unit. Ændring af lokomotivparametre med Control Unit.

Page 25

Lokparameter ändern mit der Control Unit 6021. Changing Locomotive Parameters with the 6021 Control Unit. Modiﬁcation des paramètres de la locomotive avec la Control Unit 6021. Locparameter wijzigen met de Control Unit. Modiﬁcar los parámetros de la locomotora con el Control Unit 6021. Modiﬁca dei parametri della locomotiva con la Control Unit 6021. Lokparametrar ändras med Control Unit 6021. Ændring af lokomotivparametre med Control Unit 6021.

 







  



Page 26

Parameter • Parameter • Paramètre • Parameter • Parámetro • Parametro • Parameter • Parameter

Wert • Value •

Valeur • Waarde

• Valor • Valore • Värde • Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 01 - 80

Anfahrverzögerung • Acceleration delay • Temoprisation accélération • Optrekvertraging • Regulación arranque • Ritardo di avviamento • Igångsättningsreglering • Opstartregulierung

03 01 - 63

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging • Frenado lento • Ritardo di frentura

• Bromsfördröjning • Bremseforsinkelse

04 01 - 63

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

05 01 - 63

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Pipristinare sui valori di serie

• Återställa till standardvärden • Tibagestil til serieværdien

08 08

Page 27

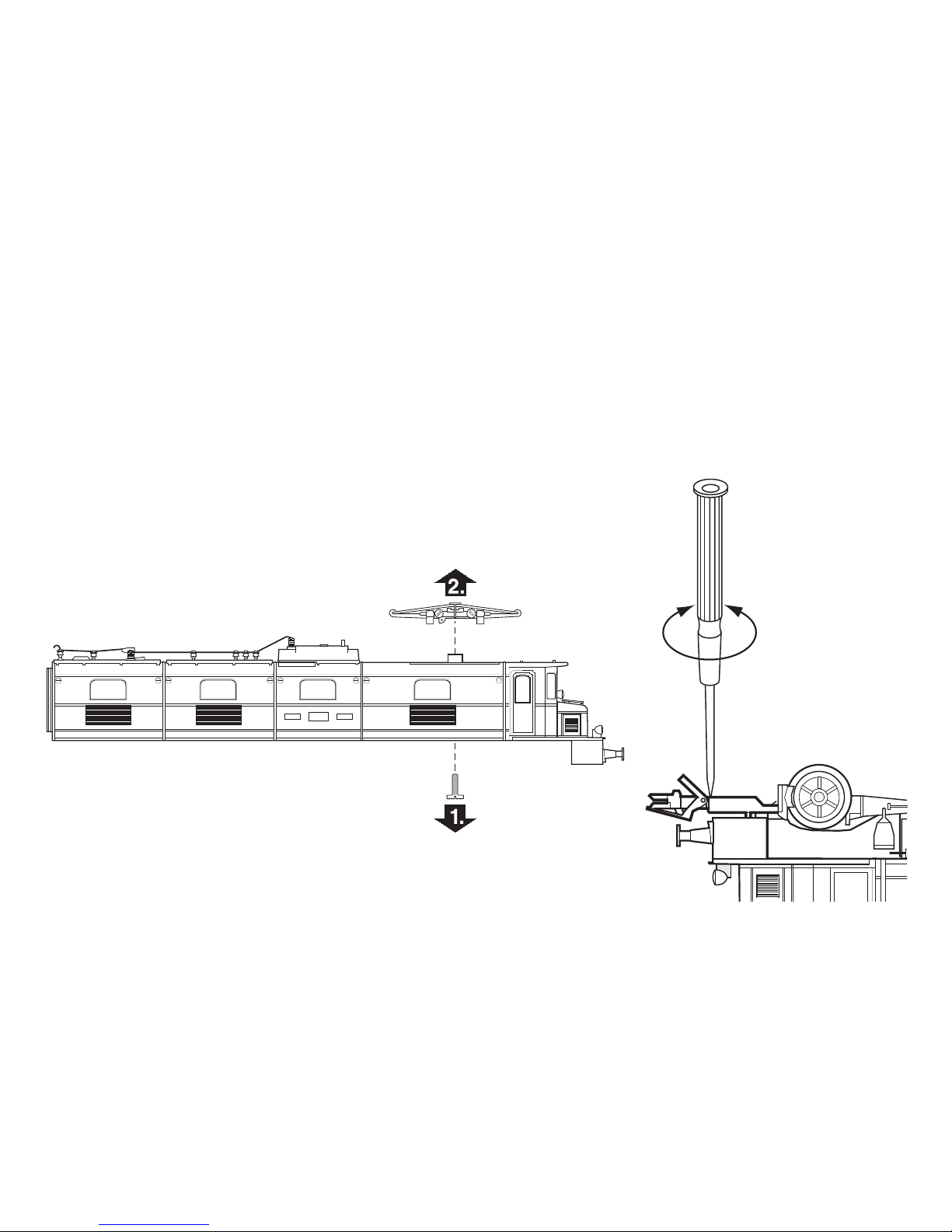

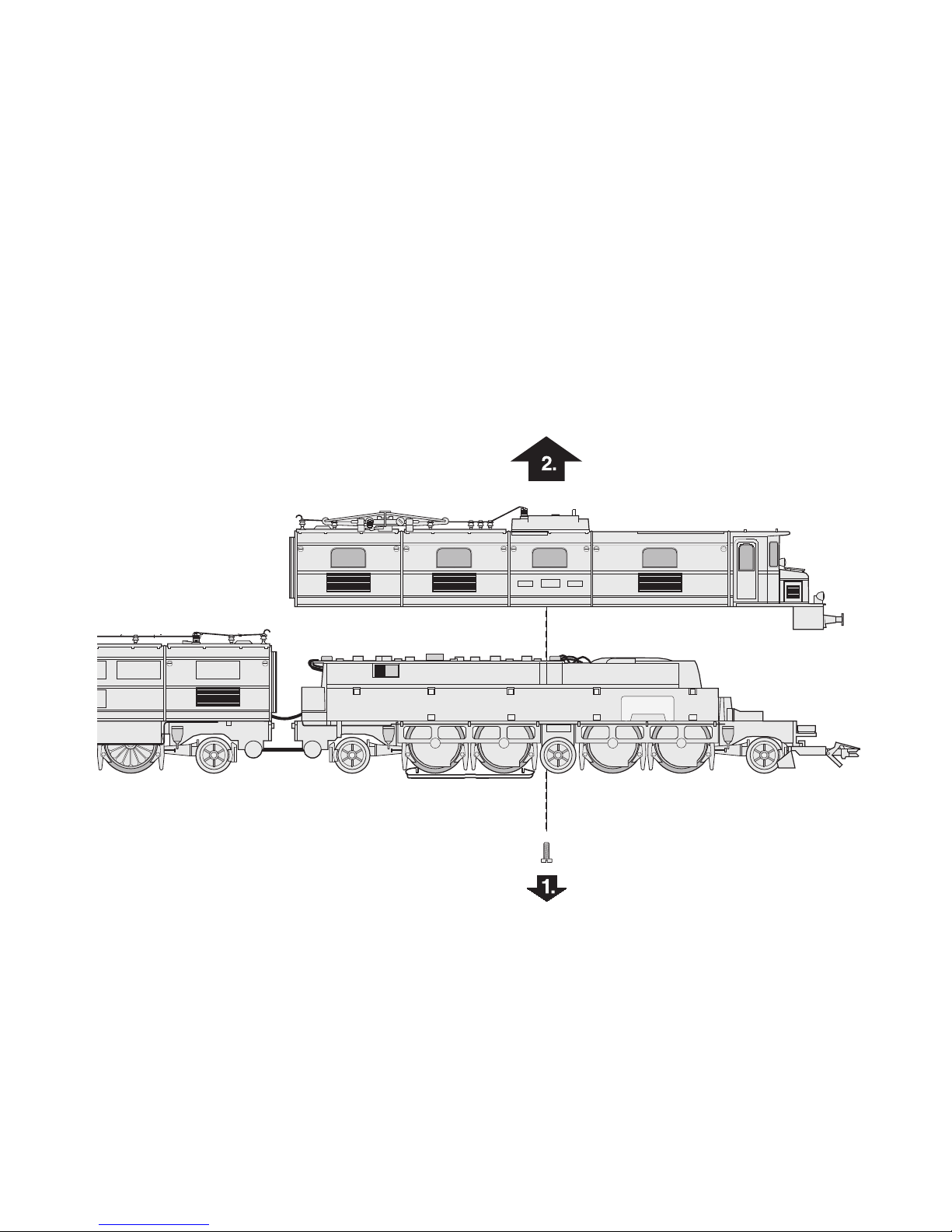

Lokomotiv-Gehäuse abnehmen Removing the locomotive body Enlever la caisse de la locomotive Locomotiefkap verwijderen Retirar la carcasa de la locomotora Smontaggio della sovrastruttura della locomotiva Tag av lokkåpan Aftag lokomotivets overdel

Page 28

Kupplung austauschen

Exchanging the close coupler Remplacement de l’attelage court Omwisselen van de kortkoppeling

Enganches cortos

Sostituzione del gancio corto

Utbyte av kortkoppel

Udskiftning af kortkoblingen

Dachstromabnehmer auswechseln Changing pantographs Remplacement du pantographe Vervanging van de stroombeugel Cambiar el pantógrafo Sostituzione dei pantograﬁ Byte av strömavtagare Udskiftning af pantograf

Page 29

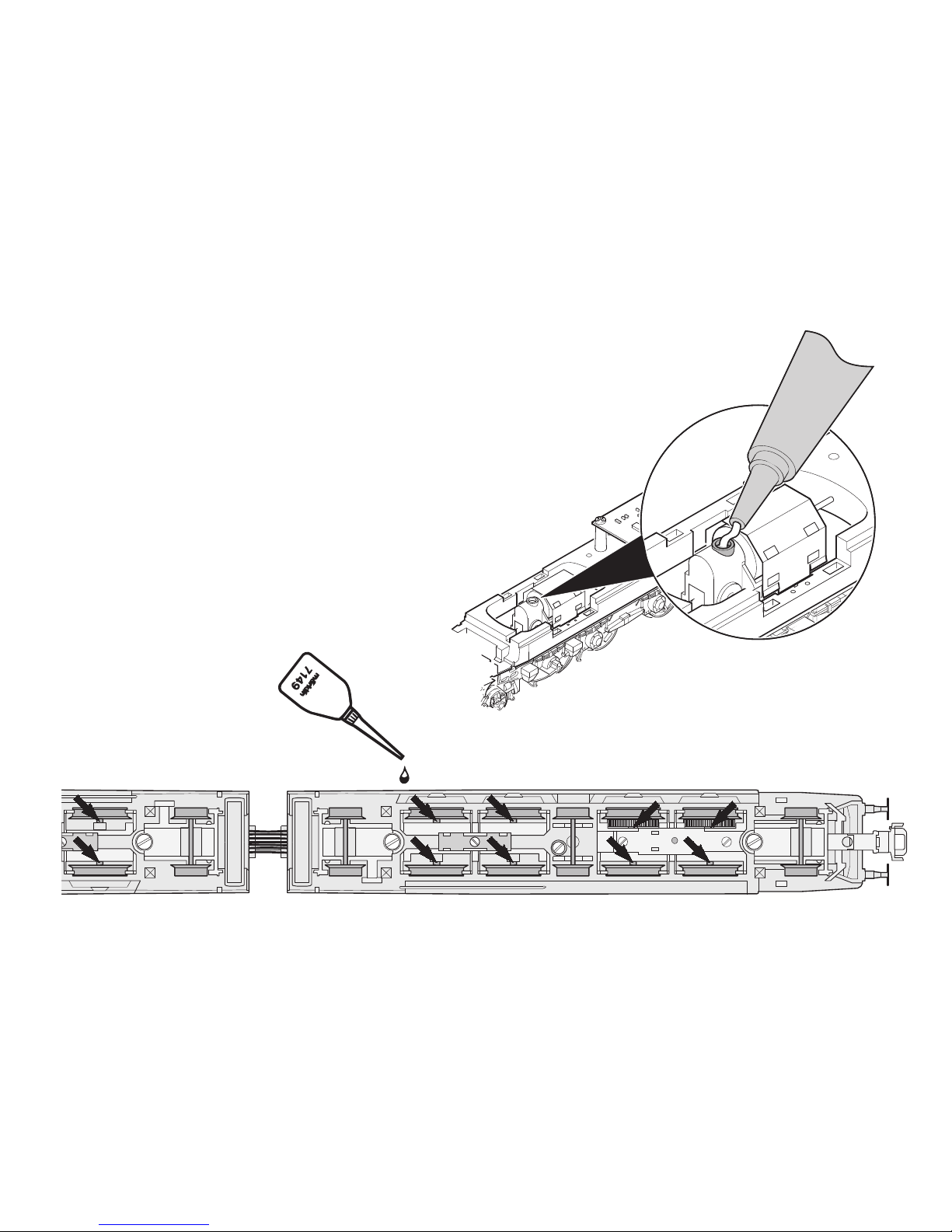

Fett

Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of operation Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Engrase a las 40 horas de funcionamiento Lubriﬁcazione dopo circa 40 ore di funzionamento Smörjning efter ca. 40 driftstimmar Smøring efter ca. 40 driftstimer

Page 30

Vorsicht:

1. Schleifer ist eingerastet! Beim Entfernen Rastplatte nicht beschädigen.

2. Schraubverbindung der Kontaktplatte nie lösen!

3. Zur Montage: Schleifer auf die Kontaktplatte auﬂegen. Mit einer Pinzette auf die Bodenplatte des Schleifers drücken, bis er einrastet.

Caution:

1. The pickup shoe is snapped into place! Do not damage the base plate for snapping the pickup shoe into place when removing the pickup shoe.

2. Never loosen the screw connection for the base plate for snapping the pickup shoe into place!

3. To install: Place the pickup shoe on the base plate for snapping the pickup shoe into place. Using a pair of tweezers, press the pickup shoe on the plate until it snaps into place.

Attention :

1. Le frotteur est encliqueté ! en le retirant, veiller à ne pas endommager la plaque de ﬁxation.

2. Ne jamais retirer les vis de la plaque de ﬁxation !

3. Pour le montage : Poser le frotteur sur la plaque de ﬁxation. Avec une pincette, appuyer sur le fond du frotteur jusqu‘à ce qu‘il soit encliqueté.

Voorzichtig:

1. sleepcontact is geklikt: bij het verwijderen de klikverbin

ding niet beschadigen.

2. schroef in de houderplaat nooit los draaien!

3. voor het monteren: sleepcontact op de houderplaat leggen. Met een pincet op de bodemplaat van het sleepcontact drukken tot de verbinding vastklikt.

Precaución:

1. La banda rozante está engatillada! no dañar la placa de engatillado al retirarla.

2. ¡Nunca aﬂojar la unión atornillada de la placa de engatillado!

Para montaje: colocar la banda rozante sobre la placa de

engatillado. Presionar con una pinza sobre la placa base de la banda rozante hasta que ésta quede engatillada.

Attenzione:

1. Il pattino è montato a incastro! in occasione dello smontaggio non danneggiare la piastra di incastro.

2. Non allentare mai i collegamenti a vite della piastra di incastro!

3. Per il montaggio: collocare il pattino sopra la piastra di incastro. Premere con una pinzetta sulla piastra del basamento del pattino, sino a che essa si incastra.

Varning:

1. Släpskon är fasttryckt och hålls på plats av en stödplatta. Om släpskon avlägsnas! var försiktig, skada inte stödplattan.

2. Observera: Lossa aldrig någonsin stödplattans skruv!

3. Vid montage av släpskon: Lägg släpskon på stöd

plattan. Använd en pincett och tryck försiktigt men bestämt på släpskons bottenplatta, tills den fastnar.

Forsigtig:

1. Sløje er i indgreb! anlægspladen må ikke beskadiges ved afmontering.

2. Løsn skrueforbindelsen på anlægspladen!

Montering: Anbring sløjfen og anlægspladen. Tryk med

en pincet på sløjfens bundplade, indtil den går i indgreb.

Page 31

„Klick“

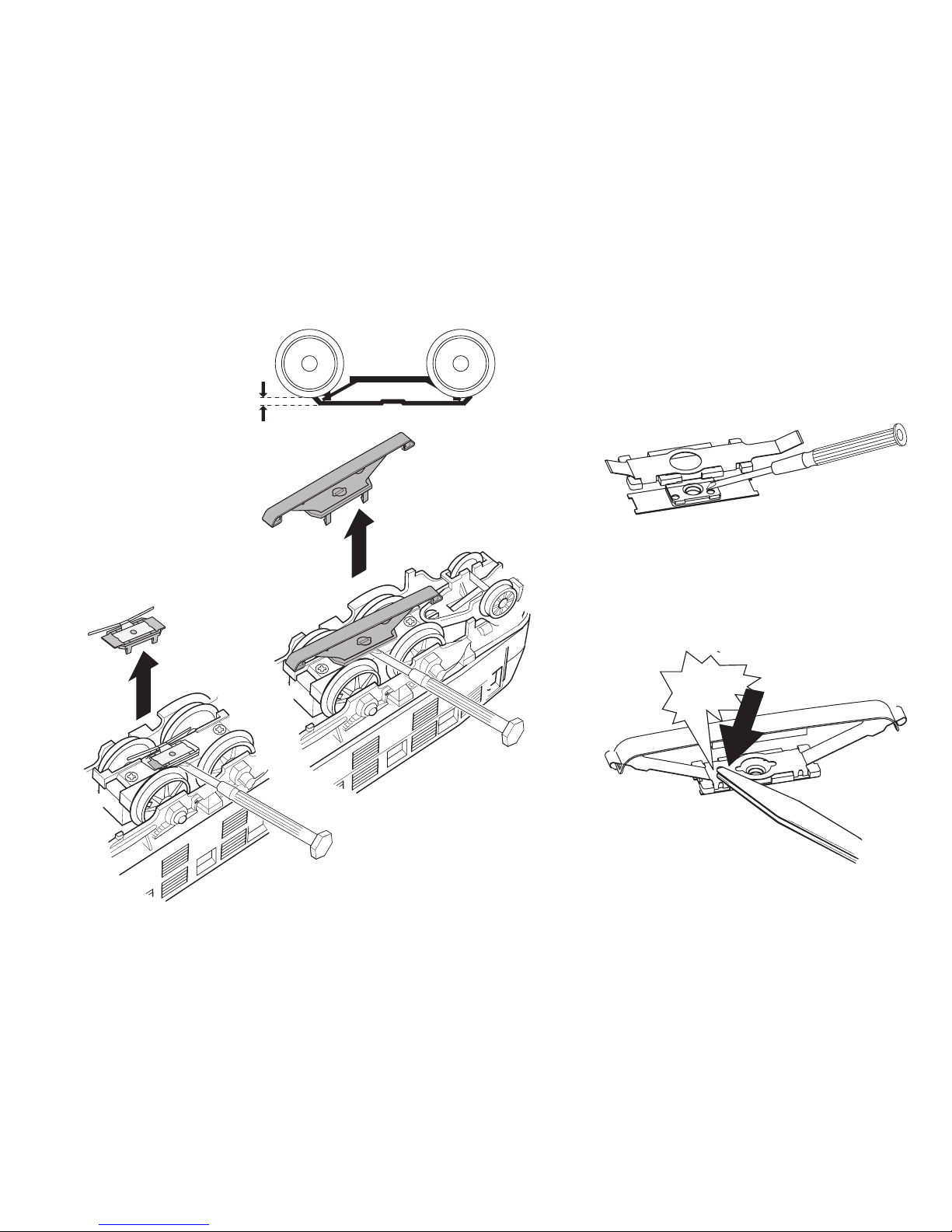

Schleifer auswechseln Changing pickup shoes Changer les frotteurs Slepers vervangen Cambio del patín Sostituzione del pattino Släpsko byts Slæbesko udskiftes

2 mm

Page 32

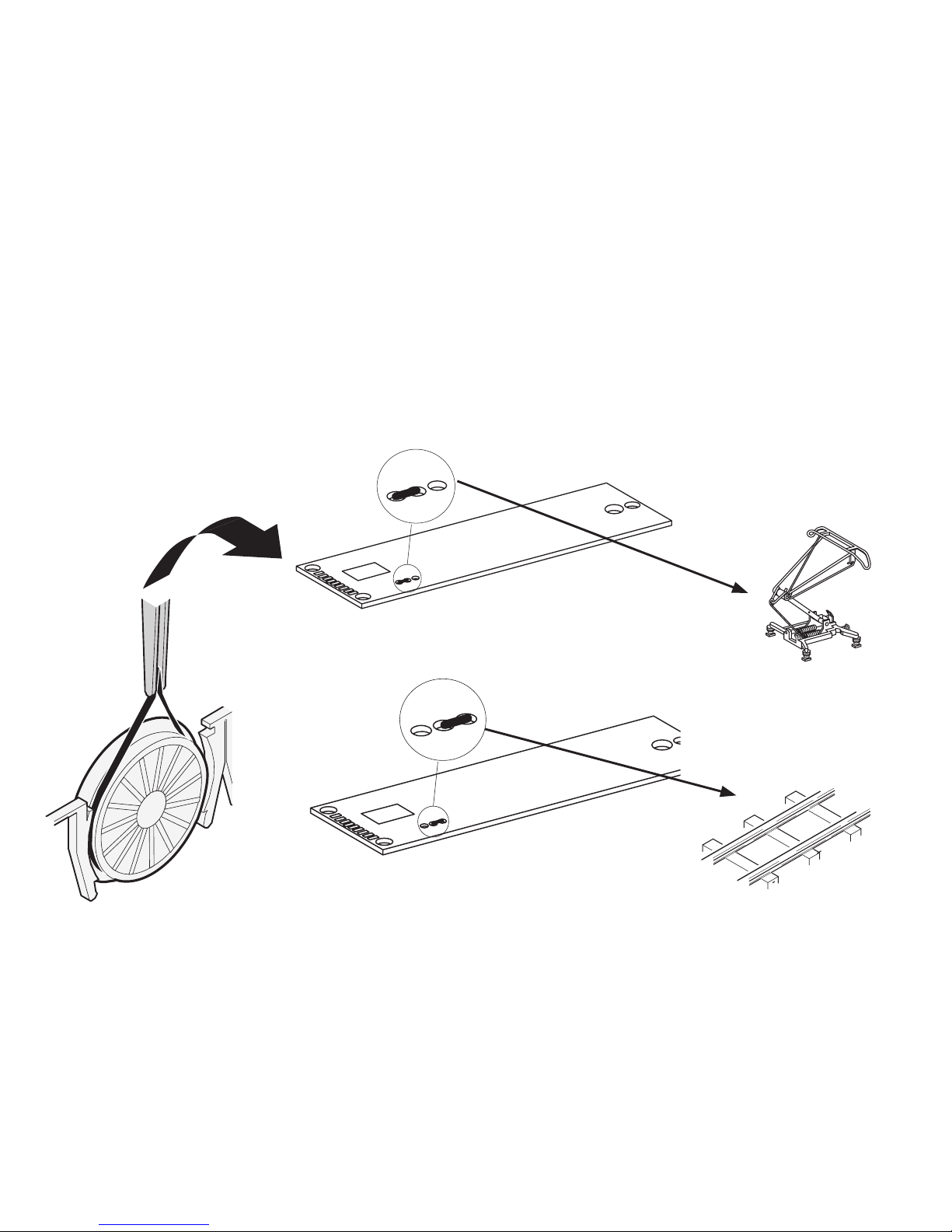

Umschaltung für Oberleitungsbetrieb

Switch for selecting catenary or track operation

Commutation pour alimentation par ligne aérienne

Omschakeling op bovenleiding

Conmutación a toma-corriente por catenaria

Commutazione per esercizio con linea aerea

Omkoppling till kontaktledning Omskiftning til luftledningsdrift

Haftreifen auswechseln Changing traction tires Changer les bandages d’adhérence Antislipbanden vervangen Cambio de los aros de adherencia Sostituzione delle cerchiature di aderenza Slirskydd byts Friktionsringe udskiftes

Page 33

Lok 2

Details der Darstellung

können von dem Modell

abweichen

Page 34

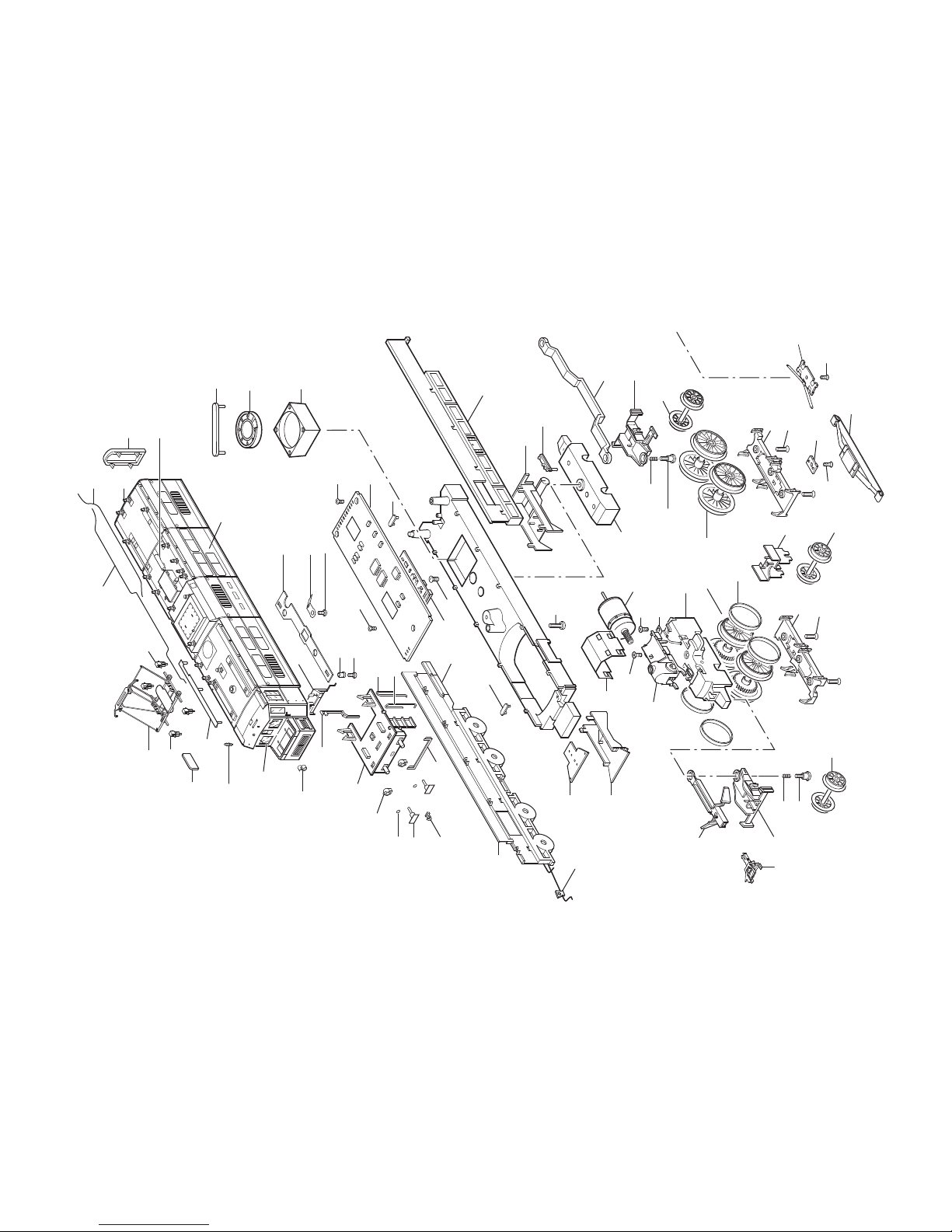

1 Aufbau Lok 1 115 473 Aufbau Lok 2 115 477 2 Dachstromabnehmer 603 243 3 Trägerisolation 209 068 4 Isolierbuchse 200 584 5 Verbindungsstreifen 200 585 6 Zylinderschraube 750 200 7 Kontaktfeder Aufbau 1 200 587 Kontaktfeder Aufbau 2 494 260 8 Linsenschraube 786 750 9 Dachausrüstung, Aufbau 1 113 983 Dachausüstung, Aufbau 2 113 984 10 Laufbretter 113 985 11 Glasteile 113 986 12 Faltenbalg 200 583 13 Umlauf, Aufbau 1 115 475 Umlauf, Aufbau 2 115 479 14 Puffer 761 720 15 Haken 282 390 16 Haltebügel 200 578 17 Haltebügel 200 581 18 Druckluftbehälter 209 064 19 Laterne oben 209 072 20 Laterne unten 209 071 21 Linse 761 600 22 Führerstand 200 609

23 Linsenschraube 785 070

Lok-Unterteil 24 Decoder 110 575 25 Leiterplatte Schnittstelle 110 576 26 Linsenschraube 786 750 27 Haltebügel 285 430 28 Lautsprecher 100 621 29 Resonator 207 648 30 Haltebügel 207 649 31 Wiederstandskasten 200 538 32 Antriebskasten 200 541 33 Leitung 200 542 34 Entwässerung 200 534 35 Motor 231 479 36 Motoraufnahme 231 761 37 Haltebügel 231 478 38 Senkschraube 786 790 39 Lötfahne 214 257 40 Treibgestell 110 571 41 Treibradsatz 110 573 42 Haftreifen 7 153 43 Bremsattrappe 200 529 44 Senkschraube 786 790 45 Rahmenabdeckung vorn 209 055 46 Beleuchtungseinheit 200 551 47 Sicherheitsapparat 200 543 48 Kupplungsdeichsel 200 548 49 Kupplung 7 203 50 Laufgestellrahmen vorne 200 546 51 Druckfeder 765 620 52 Zylinderansatzschraube 127 392 53 Laufachsträger 200 533

Page 35

54 Drehgestell 200 514 55 Zylinderansatzschraube 753 510 56 Laufgestellrahmen hinten 200 547 57 Laufradsatz 200 527 58 Treibradsatz 200 515 59 Bremsattrappe 200 528 60 Rahmenabdeckung hinten 209 056 61 Zugstange 200 549 62 Schleifer 127 301 63 Rastplatte 100 034 64 Senkschraube 756 150 65 Schleifer 202 265

Page 36

Gebr. Märklin & Cie. GmbH Postfach 8 60 D-73008 Göppingen www.maerklin.com

Änderungen vorbehalten

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

111596 05 07 Ni Ef
