Modell der schweren Güterzug-Dampﬂ ok BR 57

39554

Page 2

Inhaltsverzeichnis: Seite Informationen zum Vorbild 4 Sicherheitshinweise 6 Allgemeine Hinweise 6 Funktionen 6 Schaltbare Funktionen 7 Parameter / Register 22 Betriebshinweise 23 Wartung und Instandhaltung 26 Ersatzteile 33

Sommaire : Page Informations concernant la locomotive réelle 5 Remarques importantes sur la sécurité 10 Informations générales 10 Fonctionnement 10 Fonctions commutables 11 Paramètre / Registre 22 Remarques sur l’exploitation 23 Entretien et maintien 26 Pièces de rechange 33

Table of Contents: Page Information about the prototype 4 Safety Notes 8 General Notes 8 Functions 8 Controllable Functions 9 Parameter / Register 22 Information about operation 23 Service and maintenance 26 Spare Parts 33

Inhoudsopgave: Pagina Informatie van het voorbeeld 5 Veiligheidsvoorschriften 12 Algemene informatie 12 Functies 12 Schakelbare functies 13 Parameter / Register 22 Opmerkingen over de werking 23 Onderhoud en handhaving 26 Onderdelen 33

Page 3

Indice de contenido: Página Aviso de seguridad 14 Informaciones generales 14 Funciones 14 Funciones posibles 15 Parámetro / Registro 22 Instrucciones de uso 23 El mantenimiento 26 Recambios 33

Innehållsförteckning: Sidan Säkerhetsanvisningar 18 Allmänna informationer 18 Funktioner 18 Kopplingsbara funktioner 19 Parameter / Register 22 Driftanvisningar 23 Underhåll och reparation 26 Reservdelar 33

Indice del contenuto: Pagina Avvertenze per la sicurezza 16 Avvertenze generali 16 Funzioni 16 Funzioni commutabili 17 Parametro / Registro 22 Avvertenze per il funzionamento 23 Manutenzione ed assistere 26 Pezzi di ricambio 33

Indholdsfortegnelse: Side Vink om sikkerhed 20 Generelle oplysninger 20 Funktioner 20 Styrbare funktioner 21 Parameter / Register 22 Brugsanvisninger 23 Service og reparation 26 Reservedele 33

Page 4

Informationen zum Vorbild:

Für die bayerischen Steilrampen beschaffte die Bayerische Staatsbahn bereits 1911 insgesamt 15 Lokomotiven der Gattung G 5/5. Die fünffach gekuppelten Maschinen waren den bayerischen Traditionen folgend als Vierzylinder-Heißdampfverbundmaschinen ausgelegt. Sie leisteten rund 1.650 PSi und waren damit allen anderen Länderbahn-Bauarten deutlich überlegen. Modernes Zubehör war weiterhin ein Barrenrahmen. Je ein innerer Hochdruckzylinder und ein äußerer Niederdruckzylinder waren zu einem Gussstück zusammengefasst. Eine außenliegende Heusinger-Steuerung mit Hängeeisen besorgte über den gemeinsamen Kolbenschieber der Hoch- und Niederdruckzylinder die Dampfverteilung. Im Jahr 1920 folgten den Maschinen der ersten Serie weitere Loks, die nun etwas verstärkt ausgelegt waren und eine höhere Leistung besaßen. Bis 1924 wurden insgesamt 80 Loks der Nachfolgeserie geliefert und in Dienst gestellt. Die G 5/5 war der stärkste Fünfkuppler aller deutschen Länderbahnen und konnte auf einer Steigung von fünf Promille bis zu 1.210 t mit einer Geschwindigkeit von 40 km/h ziehen. Damit stellte sie locker sowohl die preußische G 10 und G 12 als auch die späteren DRG-Baureihen 50 und 52 in den Schatten. Die DRG übernahm nur noch sieben Maschinen der ersten Serie mit den Nummern 57 501-507. Die Nachbauserie gelangte hingegen komplett zur Reichsbahn, die Maschinen erhielten die Nummern 57 511-590. Nach dem Zweiten Weltkrieg waren nur noch rund 20 Maschinen im Bereich der späteren DB meist abgestellt vorhanden.

Information about the Prototype:

The Bavarian State Railroad purchased 15 class G 5/5 locomotives for the steep Bavarian grades as early as 1911. Following Bavarian tradition, these ﬁve-axle units were designed as four-cylinder super-heated compound units. They generated around 1,650 pounds per square inch and were thus superior to all other provincial railroad designs. One each high-pressure cylinder and an outboard low-pressure cylinder were attached to a cast piece. Outboard-mounted Heusinger valve gear with stirrup pieces provided steam distribution to the high- and low-pressure cylinders by means of common piston slide valves. In 1920, additional locomotives followed the units from the ﬁrst series. These additional units were strengthened in their design and had higher performance. Eighty locomotive of the successor series were delivered and placed into service by 1924. The G 5/5 was the most powerful ﬁve-axle steam locomotive of all the German provincial railroads and could pull up to 1,210 metric tons up a grade of 0.5 % at a speed of 40 km/h / 25 mph. They easily left the Prussian G 10 and G 12 as well as the later DRG classes 50 and 52 in the dust. The DRG only took over seven units from the ﬁrst series with road numbers 57 501-507. The successor series by contrast was fully taken over by the German State Railroad, and the units were given the road numbers 57 511-590. After World War II, only about 20 units were still in existence mostly in storage in the area of the later DB.

Page 5

Informations concernant la locomotive réelle :

Pour assumer les fortes rampes bavaroises, les chemins de fer de l’Etat bavarois ﬁrent dès 1911 l’acquisition d’au total 15 locomotives du type G 5/5. Selon les traditions bavaroises, ces machines à cinq essieux couplés étaient conçues comme machines compound quatre cylindres à vapeur surchauffée. Elles fournissaient une puissance de 1650 ch, bien supérieure à celle de tous les autres types des Länderbahn. Chaque paire constituée d’un cylindre haute pression et d’un cylindre basse pression formaient une seule pièce de fonte. Une distribution Heusinger extérieure avec tiges de suspension assurait la répartition de la vapeur via le tiroir cylindrique commun des cylindres haute et basse pression. En 1920, les machines de la première série furent suivies par d’autres locomotives, de conception un peu plus robuste et plus puissantes. Jusqu’en 1924, au total 80 locos de la série suivante furent livrées et mises en service. La G 5/5 était la loco à cinq essieux couplés la plus puissante de tous les Länderbahn allemands et pouvait franchir une rampe de cinq pour mille en remorquant une charge de 1210 t à une vitesse de 40 km/h. Elle volait donc facilement la vedette aussi bien aux G 10 et G 12 prussiennes qu’aux séries ultérieures 50 et 52 de la DRG. La DRG ne reprit que sept machines de la première série, portant les numéros 57 501 à 507. La série suivante arriva par contre entièrement à la Reichsbahn et les machines se virent attribuer les numéros 57 511à 590. Après la seconde guerre mondiale, seules 20 machines furent conservées dans le parc de la future DB, pour la plupart remisées.

Informatie van het voorbeeld

Voor de steile Beierse hellingen schafte de Beierse staatsbaan reeds in 1911 in totaal 15 locomotieven aan van het type G 5/5. De vijfvoudig aangedreven machines waren volgens de Beierse traditie als viercilinder natte-stoom verbandsmachines opgezet. Ze leverden rond 1.650 PK en waren daarmee duidelijk superieur aan alle andere Länderbahn-soorten. Telkens één binnenste hogedrukcilinder en een buitenste lagedrukcilinder ware tot één gietstuk gecombineerd. Een buitenliggende Neusinger-aandrijving met hangijzers verzorgde over de gemeenschappelijke zuigerschuiver van de hoge en lagedrukcilinders voor de stoomverdeling. In 1920 volgenden op de machines van de eerste serie nog meer locs die nu wat sterker waren opgezet en meer vermogen bezaten. Tot 1924 werden in totaal 80 locs van de vervolgserie geleverd en in dienst gesteld. De G 5/5 was de sterkste vijfvoudig aangedreven machine van alle Duitse Länderbahnen en kon op een helling van vijf promille tot

1.210 ton trekken met een snelheid van 40 km/u. Daarmee stelde ze locs in de schaduw zoals de Pruisische G 10 en G 12 maar ook de latere DRG-series 50 en 52. De DRG nam nog slechts zeven machines over uit de eerste serie met de nummers 57 501-507. De vervolgserie belandde echter in zijn geheel bij de Reichsbahn, de machines kregen de nummers 57 5110590. Na de tweede wereldoorlog waren nog slechts 20 machines op het gebied van de latere DB voor het grootste deel buiten dients gesteld aanwezig.

Page 6

Sicherheitshinweise

• Die Lok darf nur mit einem dafür bestimmten Betriebssystem (Märklin AC, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden.

• Nur Schaltnetzteile/Transformatoren verwenden, die Ihrer örtlichen Netzspannung entsprechen.

• Die Lok darf nur aus einer Leistungsquelle versorgt werden.

• Beachten Sie unbedingt die Sicherheitshinweise in der Bedienungsanleitung zu Ihrem Betriebssystem.

• Für den konventionellen Betrieb der Lok muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

• Setzen Sie das Modell keiner direkten Sonneneinstrahlung, starken Temperaturschwankungen oder hoher Luftfeuchtigkeit aus.

• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.

• Verbaute LED`s entsprechen der Laserklasse 1 nach Norm EN 60825-1.

Wichtige Hinweise

• Die Bedienungsanleitung und die Verpackung sind Bestandteile des Produktes und müssen deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben werden.

• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.

• Gewährleistung und Garantie gemäß der beiliegenden Garantieurkunde.

• Entsorgung: www.maerklin.com/en/imprint.html

Funktionen

• Erkennung der Betriebsart: automatisch.

• Mfx-Technologie für Mobile Station / Central Station Name ab Werk: 57 565 DB

• Adresse ab Werk: 55

• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsverzögerung, Höchstgeschwindigkeit): über Control Unit, Mobile Station oder Central Station.

• Fahrtrichtungsabhängige Stirnbeleuchtung.

• Diverse schaltbare Funktionen.

• Im Analogbetrieb stehen nur die Fahr- und Lichtwechselfunktionen zur Verfügung.

• Spielewelt-Modus

• Rauchsatz nachrüstbar - auch für den Analogbetrieb.

Weiterführende Erläuterungen zum Spielewelt-Modus ﬁnden Sie in der ergänzenden Anleitung (beiligend).

Page 7

Schaltbare Funktionen

f0 - f3 f4 - f7

f0 f8 f0f8

Spitzensignal function/off

systems

STOP

mobile station

Funktion f0 Funktion f0 Rauchgenerator* f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1 Betriebsgeräusch f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2 Geräusch: Pfeife lang f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV, aus f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Geräusch: Bremsenquietschen aus — — Funktion 8 Funktion f5 Funktion f5 Geräusch: Rangierpﬁff — — Funktion 5 Funktion f7 Funktion f7 Geräusch: Dampf ablassen — — Funktion 1 Funktion f8 Funktion f8 Geräusch: Kohle schaufeln — — Funktion 6 Funktion f9 Funktion f9 Geräusch: Schüttelrost — — — Funktion f10 Funktion f10 Geräusch: Luftpumpe — — — Funktion f11 Funktion f11 Geräusch: Wasserpumpe — — — Funktion f12 Funktion f12 Geräusch: Injektor — — — Funktion f13 Funktion f13 Rangiergang — — — Funktion f14 Funktion f14 Geräusch: Bremsenquietschen aus ** — — — Funktion f15 Funktion f15

* gehört nicht zum Lieferumfang ** nur für „Spielewelt“; nicht verschieben (nicht mappen)

Digital/Systems

Page 8

Safety Notes

• This locomotive is to be used only with an operating system designed for it (Märklin AC, Märklin Delta, Märklin Digital or Märklin Systems).

• Use only switched mode power supply units and transformers that are designed for your local power system.

• This locomotive must never be supplied with power from more than one transformer.

• Pay close attention to the safety notes in the instructions for your operating system.

• The feeder track must be equipped to prevent interference with radio and television reception, when the locomotive is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose.

• Do not expose the model to direct sunlight, extreme changes in temperature, or high humidity.

• WARNING! Sharp edges and points required for operation.

• The LEDs in this item correspond to Laser Class 1 according to Standard EN 60825-1.

Important Notes

• The operating instructions and the packaging are a component part of the product and must therefore be kept as well as transferred along with the product to others.

• Please see your authorized Märklin dealer for repairs or spare parts.

• The warranty card included with this product speciﬁes the warranty conditions.

• Disposing: www.maerklin.com/en/imprint.html

Functions

• Recognition of the mode of operation: automatic.

• Mfx technology for the Mobile Station / Central Station. Name set at the factory: 57 565 DB

• Address set at the factory: 55

• Setting the locomotive parameters (address, acceleration/ braking delay, maximum speed): with the Control Unit, Mobile Station, Central Station.

• Headlights, changing over with the direction of travel.

• Various controllable functions.

• Only the train control functions and headlight changeover feature are available in analog operation.

• World of Operation Mode

• A smoke generator can be retroﬁtted to the locomotive also for analog operation.

Additional explanations about the World of Operation Mode can be found in the supplemental instructions (included).

Page 9

Controllable Functions

f0 - f3 f4 - f7

f0 f8 f0f8

Headlights function/off

systems

STOP

mobile station

Function f0 Function f0 Smoke generator* f1 Function 1 Function 7 Function f1 Function f1 Locomotive operating sounds f2 Function 2 Function 3 Function f2 Function f2 Sound effect: long whistle blast f3 Function 3 Function 4 Function f3 Function f3 ABV, off f4 Function 4 Function 2 Function f4 Function f4 Sound effect: Squealing brakes off — — Function 8 Function f5 Function f5 Sound effect: Short switching whistle — — Function 5 Function f7 Function f7 Sound effect: Blowing off steam — — Function 1 Function f8 Function f8 Sound effect: Coal being shoveled — — Function 6 Function f9 Function f9 Sound effect: Rocker grate — — — Function f10 Function f10 Sound effect: Air pump — — — Function f11 Function f11 Sound effect: Water pump — — — Function f12 Function f12 Sound effect: Injector — — — Function f13 Function f13 Low speed switching range — — — Function f14 Function f14 Sound effect: Squealing brakes off** — — — Function f15 Function f15

* Not included in delivery scope. ** only for „World of Operation“, do not move (do not map)

Digital/Systems

Page 10

Remarques importantes sur la sécurité

• La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin AC, Märklin Delta, Märklin Digital ou Märklin Systems).

• Utiliser uniquement des convertisseurs et transformateurs correspondant à la tension du secteur local.

• La locomotive ne peut être alimentée en courant que par une seule source de courant.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi de votre système d’exploitation.

• Pour l’exploitation de la locomotive en mode conventionnel, la voie de raccordement doit être déparasitée. A cet effet, utiliser le set de déparasitage réf. 74046. Le set de déparasitage ne convient pas pour l’exploitation en mode numérique.

• Ne pas exposer le modèle à un ensoleillement direct, à de fortes variations de température ou à un taux d‘humidité important.

• ATTENTION! Pointes et bords coupants lors du fonctionnement du produit.

• Les DEL installées correspondent à la classe laser 1 selon la norme EN 60825-1.

Information importante

• La notice d‘utilisation et l’emballage font partie intégrante du produit ; ils doivent donc être conservés et, le cas échéant, transmis avec le produit.

• Pour toute réparation ou remplacement de pièces, adresses-vous à votre détaillant-spécialiste Märklin.

• Garantie légale et garantie contractuelle conformément au certiﬁcat de garantie ci-joint.

• Elimination : www.maerklin.com/en/imprint.html

Fonctionnement

• Détection du mode d’exploitation : automatique.

• Technologie mfx pour Mobile Station / Central Station. Nom encodée en usine : 57 565 DB

• Adresse encodée en usine : 55

• Réglage des paramètres de la loco (adresse, temporisation accélér.-freinage, vitesse maximale) : via Control Unit, Mobile Station ou Central Station.

• Feux de signalisation avec inversion selon sens de marche.

• Diverses fonctions commutables.

• En mode d’exploitation analogique, seules les fonctions relatives à la conduite et à l‘inversion des feux sont disponibles.

• Mode Univers ludique

• Installation ultérieure d’un générateur de fumée possible également pour exploitation analogique.

Vous trouverez d’autres explications relatives au mode «Univers ludique» dans la notice complémentaire (jointe).

Page 11

Fonctions commutables

f0 - f3 f4 - f7

f0 f8 f0f8

Fanal éclairage function/off

systems

STOP

mobile station

Fonction f0 Fonction f0 Générateur de fumée* f1 Fonction 1 Fonction 7 Fonction f1 Fonction f1 Bruit de roulement f2 Fonction 2 Fonction 3 Fonction f2 Fonction f2 Bruitage : sifﬂet longueur f3 Fonction 3 Fonction 4 Fonction f3 Fonction f3 ABV, désactivé f4 Fonction 4 Fonction 2 Fonction f4 Fonction f4 Bruitage : Grincement de freins désactivé — — Fonction 8 Fonction f5 Fonction f5 Bruitage : Sifﬂet pour manœuvre court — — Fonction 5 Fonction f7 Fonction f7 Bruitage : Échappement de la vapeur — — Fonction 1 Fonction f8 Fonction f8 Bruitage : Pelletage du charbon — — Fonction 6 Fonction f9 Fonction f9 Bruitage : Grille à secousses — — — Fonction f10 Fonction f10 Bruitage : Compresseur — — — Fonction f11 Fonction f11 Bruitage : Pompe à eau — — — Fonction f12 Fonction f12 Bruitage : Injecteur — — — Fonction f13 Fonction f13 Vitesse de manœuvre — — — Fonction f14 Fonction f14 Bruitage : Grincement de freins désactivé** — — — Fonction f15 Fonction f15

* Ne fait pas partie de la fourniture. * * Valable uniquement pour «univers ludique», ne pas déplacer (pas de mapping)

Digital/Systems

Page 12

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrijfssysteem (Märklin AC, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden.

• Alleen net-adapters en transformatoren gebruiken waarvan de aangegeven netspanning overeenkomt met de netspanning ter plaatse.

• De loc mag niet vanuit meer dan een stroomvoorziening gelijktijdig gevoed worden.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• Stel het model niet bloot aan in directe zonnestraling, sterke temperatuurwisselingen of hoge luchtvochtigheid.

• OPGEPAST! Functionele scherpe kanten en punten.

• Ingebouwde LED’s komen overeen met de laserklasse 1 volgens de norm EN 60825-1.

Belangrijke aanwijzing

• De gebruiksaanwijzing en de verpakking zijn een bestanddeel van het product en dienen derhalve bewaard en meegeleverd te worden bij het doorgeven van het product.

• Voor reparatie of onderdelen kunt u zich tot uw Märklin handelaar wenden.

• Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs.

• Afdanken: www.maerklin.com/en/imprint.html

Functies

• Herkenning van het bedrijfssysteem: automatisch.

• Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: 57 565 DB

• Vanaf de fabriek ingesteld: 55

• Instellen van de locomotiefparameters (adres, optrek-/ afremvertraging, maximumsnelheid): d.m.v. Control Unit, Mobile Station of Central Station.

• Rijrichtingafhankelijke frontseinen.

• Diverse schakelbare functies.

• In analoogbedrijf zijn alleen de rij- en lichtwissel-functies beschikbaar.

• Speelwereld-modus

• Rookgenerator nadien in te bouwen - ook voor analoog bedrijf.

Nadere toelichting voor de speelwereld-modus vindt u in de bijgevoegde uitgebreide gebruiksaanwijzing.

Page 13

Schakelbare functies

f0 - f3 f4 - f7

f0 f8 f0f8

Frontsein function/off

systems

STOP

mobile station

Functie f0 Functie f0 Rookgenerator* f1 Functie 1 Functie 7 Functie f1 Functie f1 Rijgeluiden f2 Functie 2 Functie 3 Functie f2 Functie f2 Geluid: ﬂuit lang f3 Functie 3 Functie 4 Functie f3 Functie f3 ABV, uit f4 Functie 4 Functie 2 Functie f4 Functie f4 Geluid: piepende remmen uit — — Functie 8 Functie f5 Functie f5 Geluid: rangeerﬂuit kort — — Functie 5 Functie f7 Functie f7 Geluid: stoom afblazen — — Functie 1 Functie f8 Functie f8 Geluid: kolenscheppen — — Functie 6 Functie f9 Functie f9 Geluid: schudrooster — — — Functie f10 Functie f10 Geluid: luchtpomp — — — Functie f11 Functie f11 Geluid: waterpomp — — — Functie f12 Functie f12 Geluid: injector — — — Functie f13 Functie f13 Rangeerstand — — — Functie f14 Functie f14 Geluid: piepende remmen uit** — — — Functie f15 Functie f15

* Maakt geen deel uit van het leveringspakket. ** alleen voor “Speelwereld”, niet verschuiven (niet mappen)

Digital/Systems

Page 14

Aviso de seguridad

• La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin AC – Märklin Delta – Märklin Digital o Märklin Systems).

• Emplear únicamente fuentes de alimentación conmutadas y transformadores que sean de la tensión de red local.

• La alimentación de la locomotora deberá realizarse descle una sola fuente de suminitro.

• Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

• Para el funcionamiento convencional de la locomotora deben suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

• No exponer el modelo en miniatura a la radiación solar directa, a oscilaciones fuertes de temperatura o a una humedad del aire elevada.

• ¡ATENCIÓN! Esquinas y puntas aﬁladas condicionadas a la función.

• Los LEDs incorporados corresponden a la clase de láser 1 según la norma europea EN 60825-1.

Notas importantes

• Las instrucciones de empleo y el embalaje forman parte íntegra del producto y, por este motivo, deben guardarse y entregarse junto con el producto en el caso de venderlo o transmitirlo a otro.

• Para reparaciones o recambios contacte con su proveedor Märklin especializado.

• Responsabilidad y garantía conforme al documento de garantía que se adjunta.

• Eliminación: www.maerklin.com/en/imprint.html

Funciones

• Reconocimiento del sistema: automático.

• Tecnología mfx para la Mobile Station/Central Station. Nombre de fábrica: 57 565 DB

• Código de fábrica: 55

• Fijar parámetros de la locomotora (código, arranque y frenado, velocidad máxima): por el Control Unit, Mobile Station o Central Station.

• Faros frontales dependendientes del sentido de marcha.

• Diversas funciones gobernables.

• En funcionamiento en modo analógico están disponibles únicamente las funciones de tracción y de alternancia de luces.

• Modo Mundo de Juegos

• Kit de humo equipable posteriormente, incluso para funcionamiento en modo analógico.

Encontrará explicaciones sobre el modo Mundo des Juegos en las instrucciones complementarias (adjuntas).

Page 15

Funciones posibles

f0 - f3 f4 - f7

f0 f8 f0f8

Señal de cabeza function/off

systems

STOP

mobile station

Función f0 Función f0 Generador de humo* f1 Función 1 Función 7 Función f1 Función f1 Ruido de marcha f2 Función 2 Función 3 Función f2 Función f2 Ruido del silbido larga f3 Función 3 Función 4 Función f3 Función f3 ABV, apagado f4 Función 4 Función 2 Función f4 Función f4 Ruido: Desconectar chirrido de los frenos — — Función 8 Función f5 Función f5 Ruido: Silbato de maniobras corta — — Función 5 Función f7 Función f7 Ruido: Purgar vapor — — Función 1 Función f8 Función f8 Ruido: Cargar carbón con pala — — Función 6 Función f9 Función f9 Ruido: Parrilla vibratoria — — — Función f10 Función f10 Ruido: Bomba de agua — — — Función f11 Función f11 Ruido: Bomba de aire — — — Función f12 Función f12 Ruido: Inyector — — — Función f13 Función f13 Velocidad lenta — — — Función f14 Función f14 Ruido: Desconectar chirrido de los frenos** — — — Función f15 Función f15

* No está incluido en el conjunto de piezas suministradas. ** Sólo para el „Mundo de Juegos“, no deslizar (no mapear)

Digital/Systems

Page 16

Avvertenze per la sicurezza

• Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (Märklin AC, Märklin Delta, Märklin Digital oppure Märklin Systems).

• Impiegare soltanto alimentatori “switching“ e trasformatori che corrispondono alla Vostra tensione di rete locale.

• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Vogliate prestare assolutamente attenzione alle avvertenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

• Per il funzionamento tradizionale della locomotiva il binario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

• Non esponete tale modello ad alcun irraggiamento solare diretto, a forti escursioni di temperatura oppure a elevata umidità dell’aria.

• AVVERTENZA! Per motivi funzionali i bordi e le punte sono spigolosi.

• I LED incorporati corrispondono alla categoria di laser 1 secondo la Norma EN 60825-1.

Avvertenze importanti

• Le istruzioni di impiego e l‘imballagio costituiscono un componente sostanziale del prodotto e devono pertanto venire conservati nonché consegnati insieme in caso di ulteriore cessione del prodotto.

• Manutenzione, tenuta in efﬁcienza e riparazioni possono venire eseguite soltanto da parte di adulti.

• Per le riparazioni o le parti di ricambio, contrattare il rivenditore Märklin.

• Prestazioni di garanzia e garanzia in conformità all’accluso certiﬁcato di garanzia.

• Smaltimento: www.maerklin.com/en/imprint.html

Funzioni

• Riconoscimento del tipo di funzionamento: automatico.

• Tecnologia Mfx per Mobile Station / Central Station. Nome di fabbrica: 57 565 DB

• Indirizzo di fabbrica: 55

• Regolazione dei parametri della locomotiva (indirizzo, ritardo di avviamento/frenatura, velocità massima): tramite Control Unit, Mobile Station oppure Central Station.

• Illuminazione di testa dipendente dalla direzione di marcia.

• Svariate funzionalità commutabili.

• Nel funzionamento analogico si hanno a disposizione solamente le funzioni di marcia e di commutazione dei fanali.

• Modalità Mondo del Gioco.

• Apparato fumogeno equipaggiabile in seguito - anche per il funzionamento analogico.

Ulteriori spiegazioni sulla modalità Mondo del Gioco potete trovarle nelle istruzioni supplemantari (accluse).

Page 17

Funzioni commutabili

f0 - f3 f4 - f7

f0 f8 f0f8

Segnale di testa function/off

systems

STOP

mobile station

Funzione f0 Funzione f0 Apparato fumogeno* f1 Funzione 1 Funzione 7 Funzione f1 Funzione f1 Rumore di marcia f2 Funzione 2 Funzione 3 Funzione f2 Funzione f2 Rumore: ﬁschio lunga f3 Funzione 3 Funzione 4 Funzione f3 Funzione f3 ABV, spento f4 Funzione 4 Funzione 2 Funzione f4 Funzione f4 Rumore: stridore dei freni escluso — — Funzione 8 Funzione f5 Funzione f5 Rumore: ﬁschio di manovra breve — — Funzione 5 Funzione f7 Funzione f7 Rumore: scarico del vapore — — Funzione 1 Funzione f8 Funzione f8 Rumore: spalatura del carbone — — Funzione 6 Funzione f9 Funzione f9 Rumore: griglia a scuotimento — — — Funzione f10 Funzione f10 Rumore: compressore dell’aria — — — Funzione f11 Funzione f11 Rumore: pompa di alimentazione acqua — — — Funzione f12 Funzione f12 Rumore: iniettore — — — Funzione f13 Funzione f13 Da manovra — — — Funzione f14 Funzione f14 Rumore: stridore dei freni escluso** — — — Funzione f15 Funzione f15

* Non incl. nella fornitura. ** solo per „Mondo del Gioco“, non spostare (non mappare)

Digital/Systems

Page 18

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems).

• Använd endast nätadaptrar och transformatorer anpassade för det lokala elnätet.

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.

• När motorvagnens lokdel ska köras med konventionell/ analog drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyddet får inte användas vid digital körning.

• Modellen får inte utsättas för direkt solljus, häftiga temperaturväxlingar eller hög luftfuktighet.

• VARNING! Funktionsbetingade vassa kanter och spetsar.

• Inbyggda LED (lysdioder) motsvarar laser-klass 1 enligt Ennorm 60825-1.

Viktig information

• Bruksanvisningen och förpackningen är en del av produkten och måste därför sparas och alltid medfölja produkten.

• Kontakta din Märklinfackhandlare för reparationer och reservdelar.

• Garantivillkor framgår av bifogade garantibevis.

• Hantering som avfall: www.maerklin.com/en/imprint.html

Funktioner

• Driftsättet igenkänns automatiskt.

• Mfx-teknologi för Mobile Station / Central Station. Namn från tillverkaren: 57 565 DB

• Adress från tillverkaren: 55

• Inställning av lokparametrar (Adress, acceleration/ bromsfördröjning, toppfart): Via Control Unit, Mobile Station eller Central Station.

• Körriktningsberoende frontbelysning.

• Olika inställbara funktioner.

• Vid analog körning är endast den automatiska ljusväxlingsfunktionen tillgänglig.

• Simulatormiljö-modus

• Röksats kan monteras i efterhand - även för analogdrift.

Ytterligare information om Simulatormiljön återﬁnns i tillhörande bruksanvisning (bifogas).

Page 19

Kopplingsbara funktioner

f0 - f3 f4 - f7

f0 f8 f0f8

Frontstrålkastare function/off

systems

STOP

mobile station

Funktion f0 Funktion f0 Röksats* f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1 Körljud f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2 Ljud: Lokvissla långt f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV, från f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Ljud: Bromsgnissel, från — — Funktion 8 Funktion f5 Funktion f5 Ljud: Rangervissla kort — — Funktion 5 Funktion f7 Funktion f7 Ljud: Ånga släpps ut — — Funktion 1 Funktion f8 Funktion f8 Ljud: Kol skyfﬂas — — Funktion 6 Funktion f9 Funktion f9 Ljud: Roster skakas — — — Funktion f10 Funktion f10 Ljud: Luftpump — — — Funktion f11 Funktion f11 Ljud: Vattenpump — — — Funktion f12 Funktion f12 Ljud: Injektor — — — Funktion f13 Funktion f13 Rangerkörning — — — Funktion f14 Funktion f14 Ljud: Bromsgnissel, från** — — — Funktion f15 Funktion f15

* Ingår inte i leveransen. ** Endast för “simulatormiljö“, ﬂyttas ej (mappas ej)

Digital/Systems

Page 20

Vink om sikkerhed

• Lokomotivet må kun bruges med et driftssystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems), der er beregnet dertil.

• Anvend kun DC-DC-omformere og transformatorer, der passer til den lokale netspænding.

• Lokomotivet må ikke forsynes fra mere end én strømkilde ad gangen.

• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

• Ved konventionel drift af lokomotivet skal tilslutningssporet støjdæmpes. Dertil skal anvendes støjdæmpningssættet

74046. Støjdæmpningssættet er ikke egnet til digital drift.

• Modellen må ikke udsættes for direkte sollys, store temperaturudsving eller høj luftfugtighed.

• ADVARSEL! Skarpe kanter og spidser pga. funktionen.

• De indbyggede lysdioder svarer til laserklasse 1 i henhold til normen EN 60825-1.

Vigtige bemærkninger

• Betjeningsvejledning og emballage hører til produktet og skal derfor gemmes og medfølge, hvis produktet gives videre til andre.

• For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.

• Garanti ifølge vedlagte garantibevis.

• Bortskafning: www.maerklin.com/en/imprint.html

Funktioner

• Registrering af driftsarten: automatisk.

• Mfx-teknologi til Mobile Station / Central Station. Navn ab fabrik: 57 565 DB

• Adresse ab fabrik: 55

• Indstilling af lokomotivparametrene (adresse, kørsels-/ bremseforsinkelse, maksimalhastighed): Via Control Unit, Mobile Station eller Central Station.

• Køreretningsafhængig frontbelysning.

• Diverse styrbare funktioner.

• I analogdrift er det kun køre- og lysskiftefunktionerne, der er tilgængelige.

• World of Operation-modus

• Røggenerator kan eftermonteres – også til analogdrift.

Yderligere bemærkninger om World of Operation-modus ﬁndes i den supplerende vejledning (vedlagt).

Page 21

Styrbare funktioner

f0 - f3 f4 - f7

f0 f8 f0f8

Frontsignal function/off

systems

STOP

mobile station

Funktion f0 Funktion f0 Røggenerator* f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1 Kørelyd f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2 Lyd: Lokomotivﬂøjte langt f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV, fra f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Lyd: Pibende bremser fra — — Funktion 8 Funktion f5 Funktion f5 Lyd: rangerhorn — — Funktion 5 Funktion f7 Funktion f7 Glødende kul i fyrkassen — — Funktion 1 Funktion f8 Funktion f8 Lyd: Dampudledning — — Funktion 6 Funktion f9 Funktion f9 Lyd: Skovling af kul — — — Funktion f10 Funktion f10 Lyd: Rysterist — — — Funktion f11 Funktion f11 Lyd: Luftpumpe — — — Funktion f12 Funktion f12 Lyd: Vandpumpe — — — Funktion f13 Funktion f13 Lyd: Injektor — — — Funktion f14 Funktion f14 Lyd: Pibende bremser fra** — — — Funktion f15 Funktion f15

* Medleveres ikke. ** Endast för “simulatormiljö“, ﬂyttas ej (mappas ej)

Digital/Systems

Page 22

CV (Parameter) • CV (Parameter) • CV (Paramètre) • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV (Parameter) • CV (Parameter)

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

Anfahrverzögerung • Acceleration delay • Temporisation accélération • Optrekvertraging • Regulación arranque • Ritardo di avviamento • Igångsättningsreglering • Kørselsforsinkelse

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging • Frenado lento • Ritardo di frenatura • Bromsfördröjning • Bremseforsinkelse

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Ripristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien

Lautstärke • Volume • Volume haut-parleur • Volume • Volumen del sonido • Intensità del suono • Ljudstyrka • Lydstyrke

* () Control Unit 6021/Mobile Station 60651/60652

Wert • Value •

CV-Nr.

Valeur • Waarde •

Valor • Valore •

Värde • Værdi

01 01 - (80)* 255

03 01 - (63)* 255

04 01 - (63)* 255

05 01 - (63)* 255

08 08

63 01 - (63)* 255

Page 23

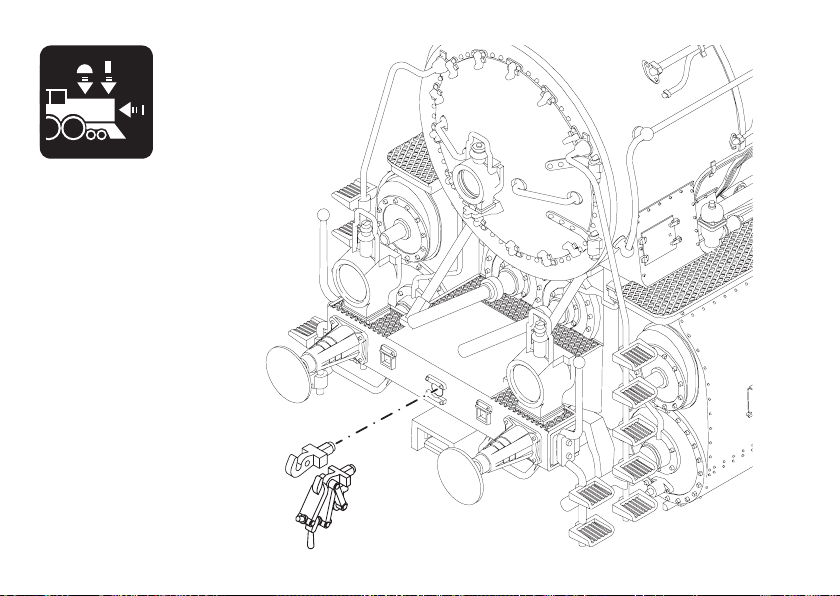

Page 24

klick

1 1

Page 25

3 3

Page 26

Page 27

72270

Page 28

Potentielle Fehlerquellen beim Rauchgenerator

• Der Rauchgenerator darf nur maximal halb mit Rauchöl gefüllt sein.

• Im Rauchgenerator darf sich keine Luftblase beﬁnden.

• Der Anschlussdraht an der Unterseite des Rauchgenerators muss sicheren Kontakt zur Anschlussfeder im Lokomotiv-Fahrgestell besitzen.

Causes d‘erreurs potentielles Avec le générateur fumigène

• Le générateur fumigène ne peut pas être rempli de liquide fumigène au-delà de la moitié du tube.

• Aucune bulle d‘air ne peut se trouver dans le générateur fumigène.

• Le câble de raccordement raccordé à la face inférieure du fumigène doit posséder un contact sûr avec le ressort de connexion dans le châssis de la locomotive.

Potential Problems with the Smoke Generator

• The smoke generator cannot be ﬁlled any more than halfway with smoke ﬂuid.

• There should not be any air bubbles in the smoke generator.

• The connecting wire on the underside of the smoke generator must have a clean contact with the connection ﬁeld in the locomotive’s frame.

Potentiële storingsoorzaken bij rookgeneratoren

• De rookgenerator mag maximaal half met rookolie gevuld worden.

• In de rookgenerator mag zich geen luchtbel bevinden.

• De aansluitdraad aan de onderzijde van de rookgenerator moet een betrouwbaar contact maken met de contactveer in het locomotief onderstel.

Page 29

Instrucciones importantes para el buen uso del fumígeno

• Llenar el cartucho solamente hasta la mitad con líquido fumígeno.

• Prestar atención que no se forme una burbuja de aire en el cartucho.

• El hilo tomacorriente de la base debe tener un buen contacto con el resorte que está en el bastidor de la locomotora.

Potentiella felkällor på rökgeneratorn

• Rökgeneratorn får maximalt fyllas till hälften med rökvätska

• I rökgeneratorn får inte ﬁnnas någon luftblåsa

• Anslutningstråden på rökgeneratorns undersida måste ha en säker kontakt med anslutningsfjädern i lokets chassi.

Potenziali origini di guasti nel caso dell’apparato fumogeno

• L’apparato fumogeno come massimo deve essere riempito solamente a metà di olio vaporizzabile.

• Nell’apparato fumogeno non deve trovarsi alcuna bolla d’aria.

• Il conduttore di alimentazione sulla faccia inferiore dell’apparato fumogeno deve possedere un sicuro contatto verso la molla di connessione nel telaio della locomotiva.

Potentielle fejlkilder ved røggeneratoren

• Røggeneratoren må maksimalt være halvt fyldt med røgolie.

• Der må ikke være nogen luftbobler i røggeneratoren.

• Der skal være en god og sikker kontakt mellem tilslutningstråden på undersiden af røggeneratoren og tilslutningsfjederen i lokomotivets understel.

Page 30

Page 31

40h

Trix 66626

Page 32

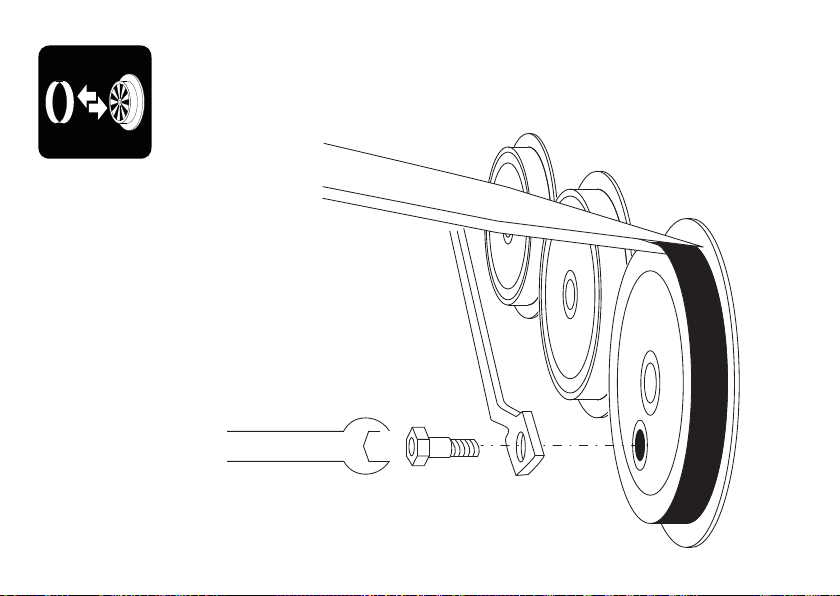

Page 33

Details der Darstellung

können von dem Modell

abweichen.

Page 34

Details der Darstellung

können von dem Modell

abweichen.

Page 35

1 Tritt re. + li. E243 247 2 Rauchsatz 72 270 3 Pumpen, Ventil, Handrad E245 227 4 Laternen E243 249 5 Schraube E786 690 6 Motor E189 104 7 Abdeckung E122 251 8 Schraube E784 830 9 Schraube E786 750 10 Schaltschieberfeder 7 194 11 Kolbenstangenschutzrohr E243 461 12 Schraube E786 341 13 Kuppelstange kpl. E243 259 14 Sechskantansatzschraube E499 840 15 Sechskantansatzschraube E143 781 16 Distanzring E206 262 17 Sechskantansatzschraube E237 731 18 Sechskantansatzschraube E237 728 19 Druckfeder E214 330 20 Druckfeder E15 2097 00 21 Kupplungsdeichseln kpl. E243 263 22 Haken E282 390 23 Puffer ﬂach E123 252 Puffer rund E144 353 24 Haftreifen E656 510 25 Schraube E786 790 26 Gestänge links E238 325 27 Gestänge rechts E238 321 28 Tritte E236 983 29 Kesselstütze, Schutzrohr E243 265 30 Schraube E785 200

31 Schraube E19 7086 28 32 Rahmenblende E238 332 33 Bremsattrappe E238 199 34 Steckteile am Tender E243 275 35 Laternen E243 276 36 Decoder 267 101 37 Schraube E753 140 38 Lautsprecher E243 277 39 Schraube E587 080 40 Schleifer E138 079 41 Kurzkupplung E701 630 Bremsleitung E12 5149 00 Schraubenkupplung E282 310

Hinweis: Einige Teile werden nur ohne oder mit anderer Farbgebung angeboten. Teile, die hier nicht aufgeführt sind, können nur im Rahmen einer Reparatur im Märklin-Reparatur-Service repariert werden.

Page 36

Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certiﬁcation for FCC compliance and an adjustment if necessary. Use in the USA without this certiﬁcation is not permitted and absolves us of any liability. If you should want such certiﬁcation to be done, please contact us – also due to the additional costs incurred for this.

Gebr. Märklin & Cie. GmbH Stuttgarter Str. 55 - 57 73033 Göppingen Germany www.maerklin.com

www.maerklin.com/en/imprint.html

267814/1215/Kd1Ef

Änderungen vorbehalten
