Page 1

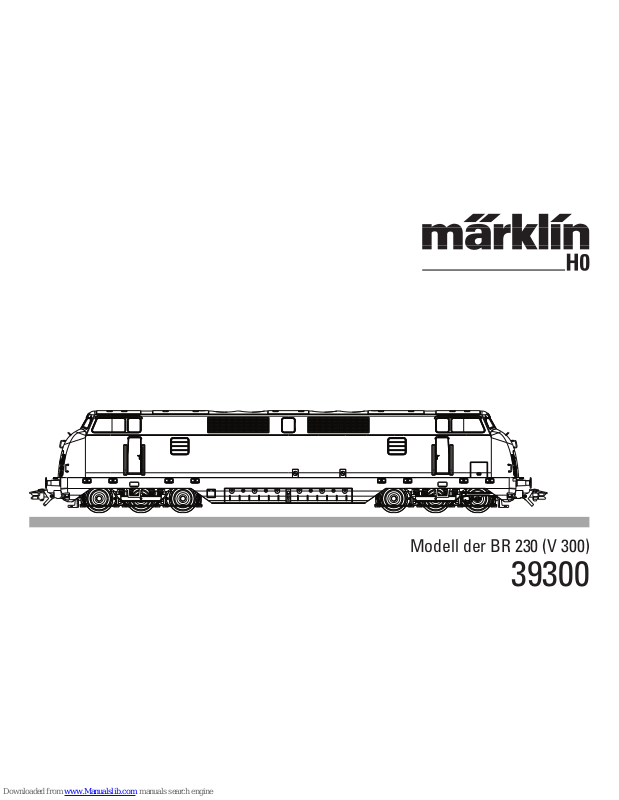

Modell der BR 230 (V 300)

39300

Page 2

Information about the Prototype: The V 300 - A One-Off with 6 Axles.

The ﬁrm Krauss-Maffei built three type ML 2200 6-axle locomotives based on the German Federal Railroad‘s successful V 200 for the Yugoslavian State Railroad. Perhaps in the hope of additional orders, a fourth, identical locomotive with the C-C wheel arrangement was built at Krauss-Maffei‘s own cost as a demonstrator unit. This locomotive was presented and offered in a striking builder‘s paint scheme to the German Federal Railroad among others. After several tests, the motor performance for this locomotive was increased and was designated internally at Krauss-Maffei as the type ML 3000 C‘C‘. It took long negotiations to move the German Federal Railroad to buy this one-off model and put it on its roster as the class V 300 001. It was painted in the elegant crimson / gray color scheme of its two-axle sibling and was used primarily in premium express train service. In 1968, it was given the computer number 230 001-0 and this impressive machine could be seen in its last years in service between Hamburg and Westerland on the Isle of Sylt, where it also pulled the popular auto trains between Niebüll and Westerland. In 1975, road no. 230 001-0 was put in storage, and the German Federal Railroad tried to sell it, unsuccessfully however, to Italy in 1977. In 1978, it came back to Germany and was ﬁnally scrapped two years later.

Informationen zum Vorbild: V 300 - Einzelgängerin mit 6 Achsen.

Auf Basis der erfolgreichen V 200 der Deutschen Bundesbahn baute die Firma Krauss-Maffei drei sechsachsige Lokomotiven der Gattung ML 2200 für die jugoslawische Staatsbahn. Wahr

scheinlich, um sich weitere Aufträge zu erhoffen, wurde eine weitere baugleiche Maschine mit der Achsfolge Co‘Co‘ auf eigene Rechnung als Vorführlokomotive hergestellt. Die Lok wurde in einer auffälligen Werkslackierung unter anderem der Deutschen Bundesbahn vorgestellt und angeboten. Nach mehreren Erprobungen konnte die Motorleistung der Lok gesteigert werden und wurde ﬁrmenintern als ML 3000 C‘C‘ bezeichnet. Erst längere Verhandlungen konnten die Deutsche Bundesbahn dazu bewe

gen die Einzelgängerin zu erwerben und sie als V 300 001 in den Bestand einzureihen. Sie bekam die elegante purpurrot/graue Lackierung Ihrer zweiachsigen Schwestern und war vornehmlich im hochwertigen Schnellzugdienst anzutreffen. 1968 erhielt sie die Computernummer 230 001-0 und in ihren letzten Einsatzjahren konnte die imposante Maschine zwischen Hamburg und Wes

terland auf Sylt, wo sie auch die beliebten Autozüge zwischen Niebüll und Westerland gezogen hatte, beobachtet werden. 1975 wurde die 230 001-0 abgestellt und die Deutsche Bundesbahn versuchte, sie 1977 nach Italien zu verkaufen, was allerdings nicht gelang. Bereits 1978 kam sie nach Deutschland zurück und wurde schließlich zwei Jahre später verschrottet.

Page 3

Informatie van het voorbeeld: V 300 - Eenling met 6 assen.

Op basis van de succesvolle V 200 van de Deutsche Bundesbahn bouwde de ﬁrma Krauss-Maffei drie zesassige locomotieven van het type ML 2200 voor de Joegoslavische Staatsspoorwegen. Waarschijnlijk om meer opdrachten te verwerven, werd een andere identieke machine met de asindeling Co‘Co‘ voor eigen rekening als demonstratielocomotief geproduceerd. De loc werd in een opvallende fabriekskleurstelling onder andere aan de Deutsche Bundesbahn voorgesteld en aangeboden. Na meerdere proeven kon het motorvermogen van de loc verhoogd worden en werd ze intern als ML 3000 C‘C‘ aangeduid. Pas na langere onderhandelingen kon men de Deutsche Bundesbahn ertoe bewegen de eenling te verwerven en ze als V 300 001 in het bestand op te nemen. Ze kreeg de elegante purperrood/grijze kleurstelling van haar tweeassige zusters en was voornamelijk in de hoogwaardige sneltreindienst aan te treffen. In 1968 kreeg ze het computernummer 230 001-0 en in haar laatste inzetjaren kon de imposante machine tussen Hamburg en Westerland op Sylt, waar ze ook de populaire autotreinen tussen Niebüll en Westerland getrokken had, waargenomen worden. In 1975 werd de 230 001-0 afgesteld en de Deutsche Bundesbahn probeerde haar in 1977 naar Italië te verkopen, wat echter niet gelukte. Reeds in 1978 kwam ze naar Duitsland terug en werd uiteindelijk twee jaar later verschroot.

Informations concernant la locomotive réele V 300 - Solitaire à 6 essieux.

S‘inspirant du succès de la V 200 de la Deutsche Bundesbahn, la ﬁrme Krauss-Maffei construisit trois locomotives à six essieux du type ML 2200 pour les chemins de fer yougoslaves. Probablement dans l‘espoir d‘autres commandes, la ﬁrme prit l‘initiative de construire une autre machine du même type, mais avec la disposition d‘essieux CC comme loco de démonstration. Dans une livrée d‘usine voyante, la locomotive fut présentée et proposée entre autres à la Deutsche Bundesbahn. Après plusieurs essais, la puissance du moteur de la loco put être augmentée et la désignation interne de la machine devint ML 3000 C‘C‘. Ce n‘est qu‘au bout de longues négociations que la Deutsche Bundesbahn se laissa convaincre d‘acquérir le prototype et de l‘incorporer à son parc sous l‘immatriculation V 300 001. Elle fut dotée de l‘élégante livrée pourpre/gris de ses soeurs à deux essieux (par bogie) et fut essentiellement utilisée dans le service de grandes lignes haut de gamme. En 1968, elle reçut le numéro d‘immatriculation informatisé 230 001-0 et durant ses dernières années de service, l‘imposante machine était visible entre Hambourg et Westerland sur l‘ île de Sylt, où elle avait également remorqué les trains populaires pour le transport d‘automobiles entre Niebüll et Westerland. En 1975, la 230 001-0 fut garée et en 1977, la Deutsche Bundesbahn essaya sans succès de la vendre en Italie. Elle revint en Allemagne dès 1978 et fut ﬁnalement ferraillée deux années plus tard.

Page 4

Funktion

Diese Lokomotive mit eingebautem Sinus-Antrieb bietet:

• Mögliche Betriebssysteme: Märklin Transformer 6647,

Märklin Delta, Märklin Digital, Märklin Systems.

• Erkennung der Betriebsart: automatisch.

• Einstellbare Adresse (Control Unit): 01 – 80

Adresse ab Werk:

• Mfx-Technologie für Mobile Station / Central Station.

Name ab Werk:

BR 230 001-0

• Veränderbare Anfahrverzögerung (ABV).

• Veränderbare Bremsverzögerung (ABV).

• Veränderbare Höchstgeschwindigkeit.

• Telexkupplung (fernsteuerbare Entkupplungseinheit).

• Einstellen der Lokparameter elektronisch über

Control Unit, Mobile Station oder Central Station.

• Bürstenloser und damit wartungsfreier Motor.

• Eingebaute Geräuschelektronik, nur im Digital-Betrieb nutzbar.

• Zusätzliche schaltbare Geräusche.

Sicherheitshinweise

• Die Lok darf nur mit einem dafür bestimmten Betriebssystem (Märklin Wechselstrom-Transformator 6647, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden.

Nur Transformatoren verwenden, die Ihrer örtlichen Netzspannung entsprechen. Keinesfalls Transformatoren für eine Netzspannung von 220 V bzw. 110 V einsetzen.

• Die Lok darf nur aus einer Leistungsquelle gleichzeitig versorgt werden.

• Beachten Sie unbedingt die Sicherheitshinweise in der Gebrauchsanleitung zu Ihrem Betriebssystem.

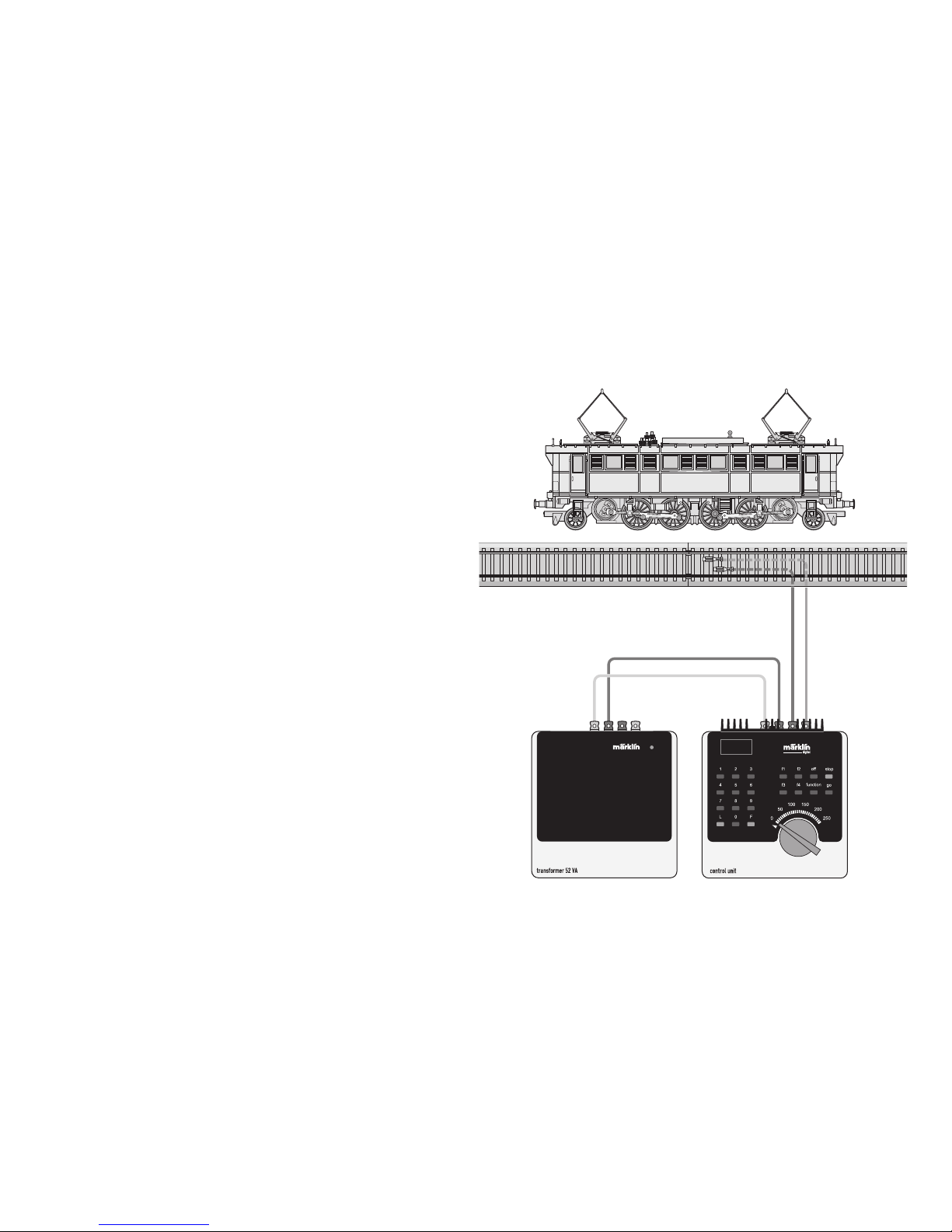

• Für den konventionellen Betrieb der Lok muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

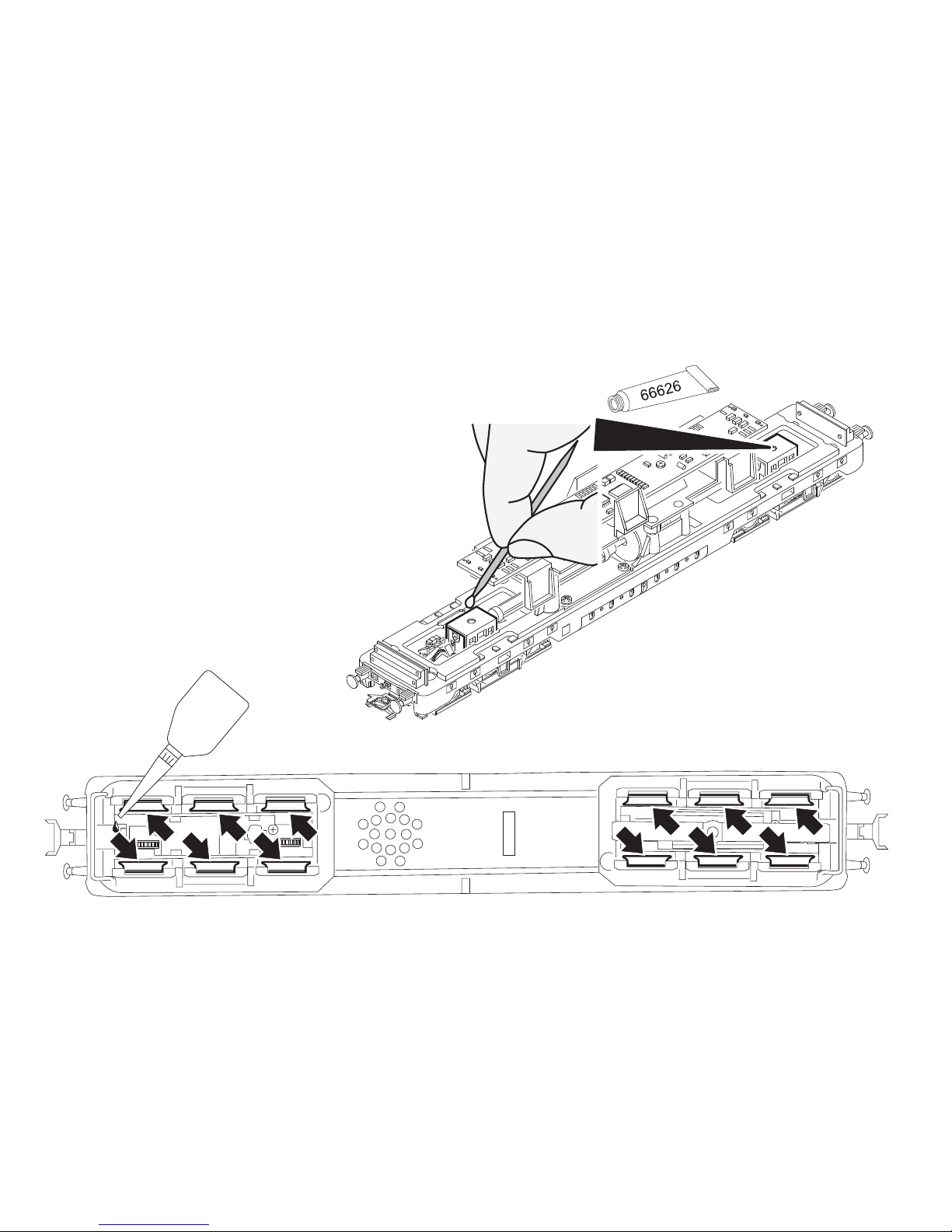

Die bei normalem Betrieb anfallenden Wartungsarbeiten sind nachfolgend beschrieben. Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.

Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigegebene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufgetretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw. von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche Person und / oder Firma bzw. der Kunde.

WARNUNG! Dieses Produkt enthält Magnete. Das Verschlucken von mehr als einem Magneten kann unter Umständen tödlich wirken.

Gegebenenfalls ist sofort ein Arzt aufzusuchen.

Page 5

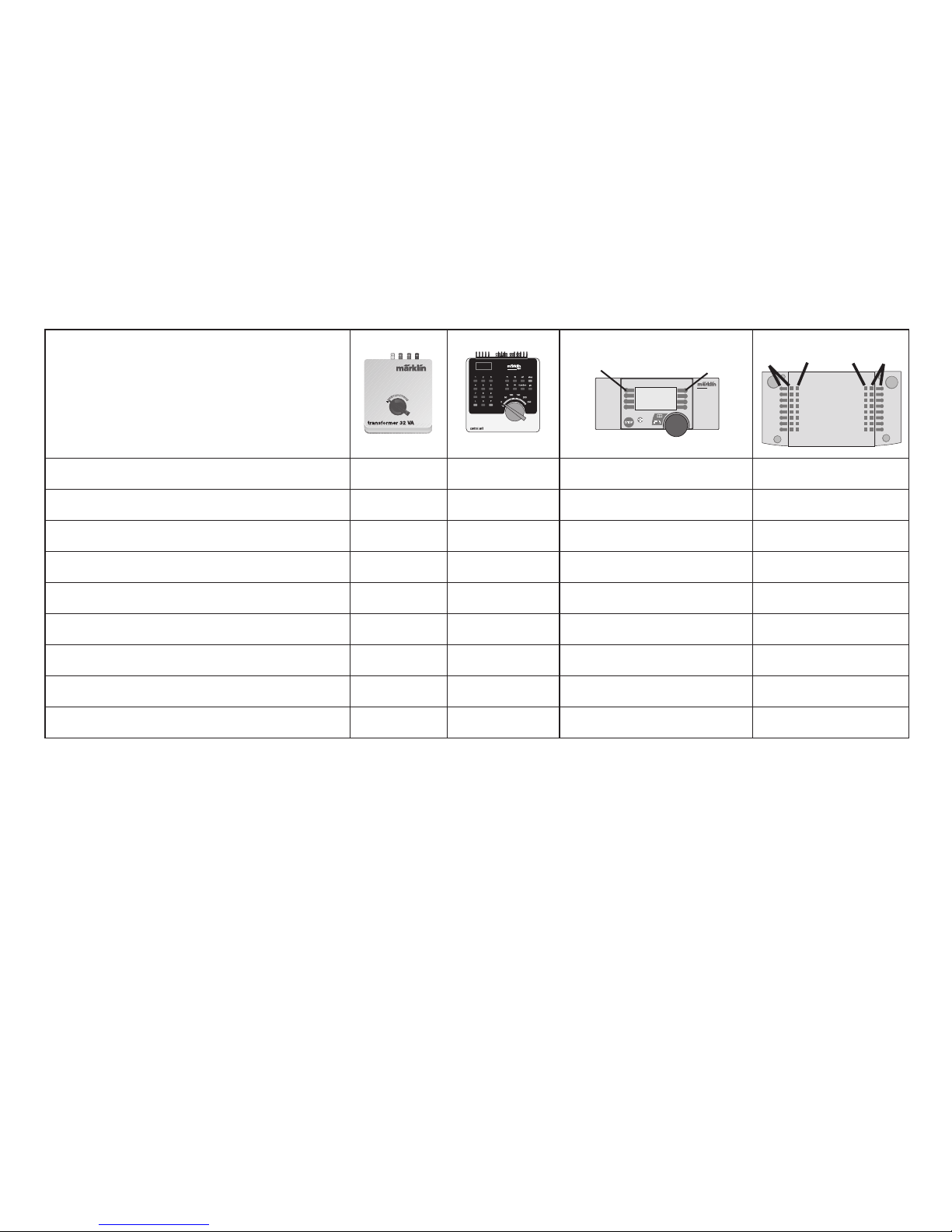

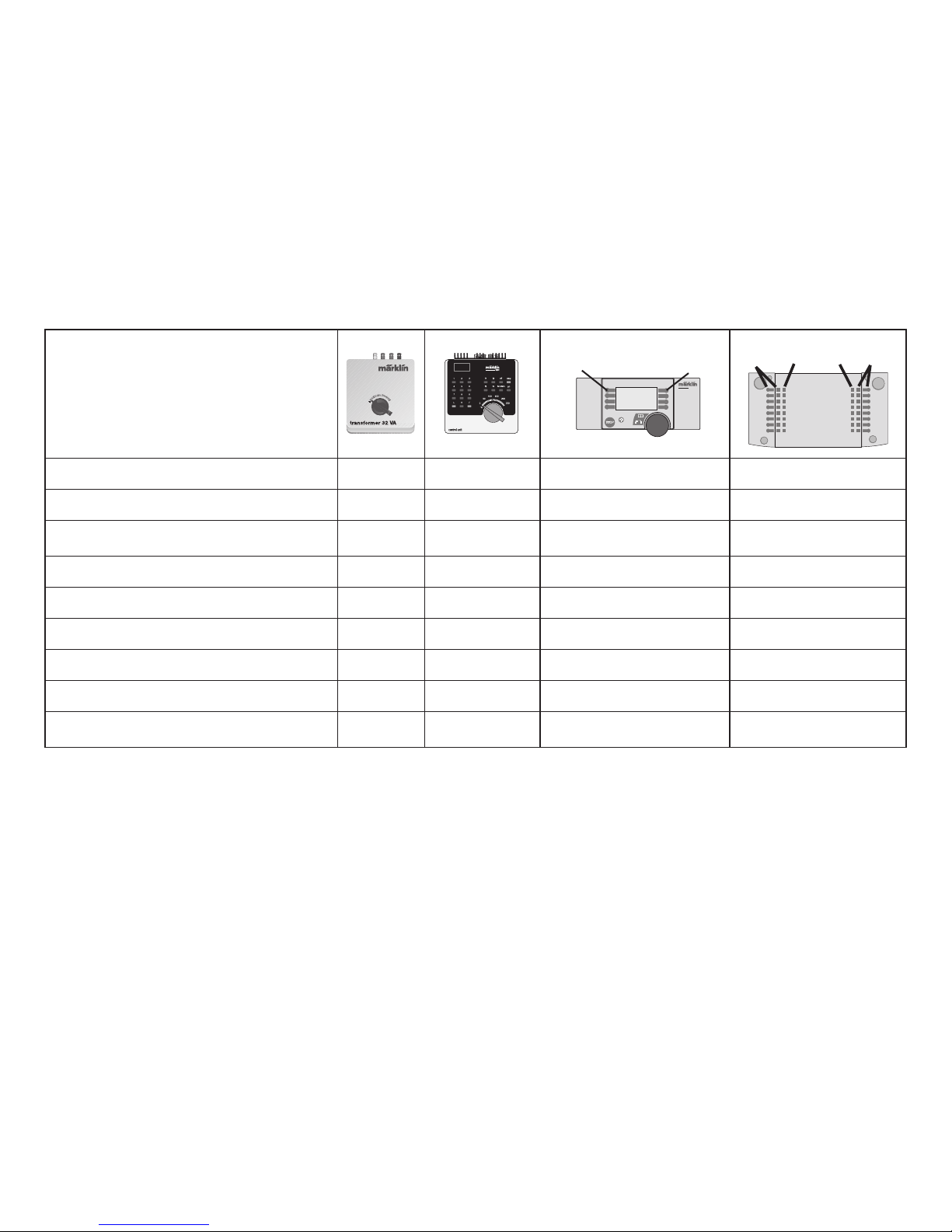

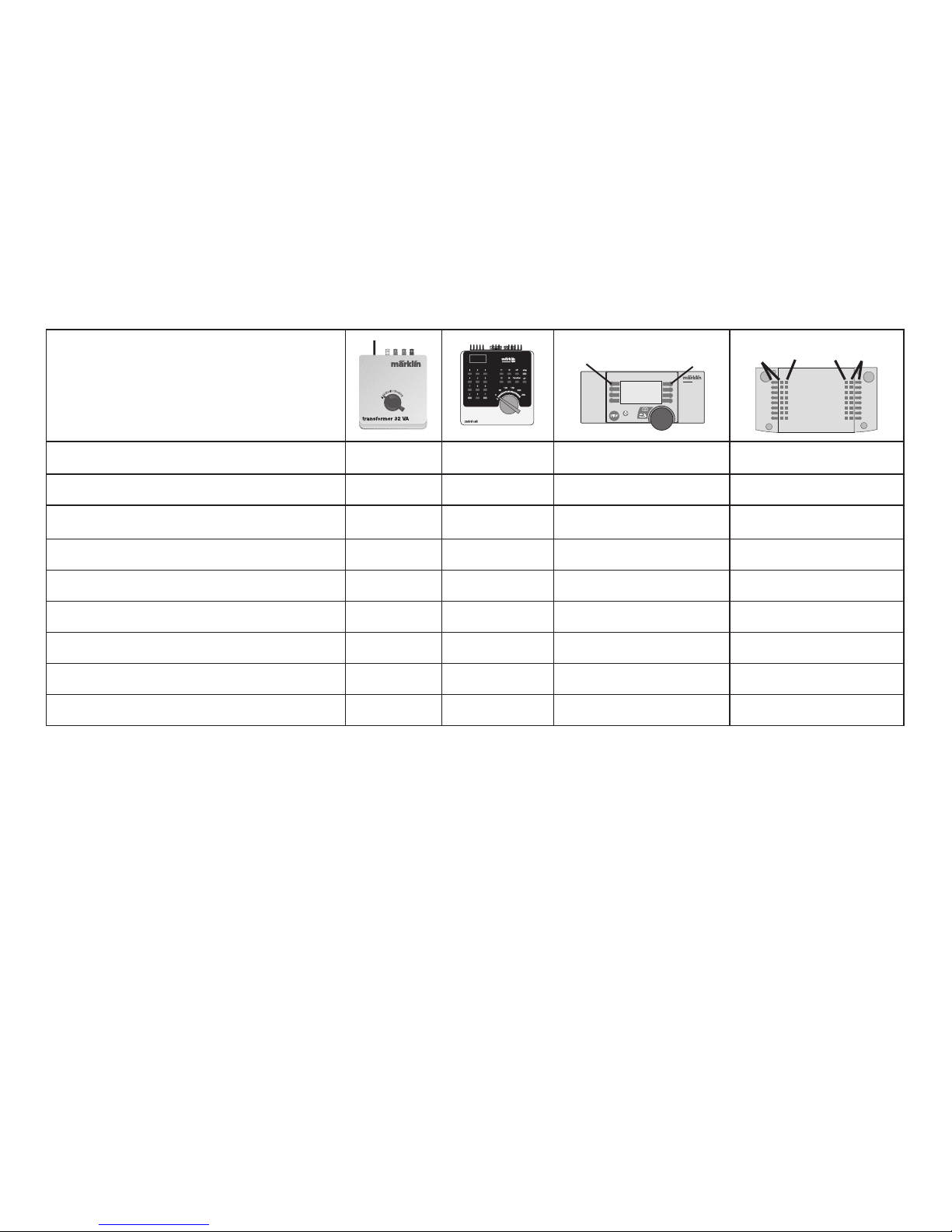

Schaltbare Funktionen

Spitzensignal an

function + off Licht-Taste Taste f0

Rücklicht ausschalten an f1 Taste 7 Taste f1 Betriebsgeräusch — f2 Taste 2 Taste f2

Horn — f3 Taste 6 Taste f3 ABV — f4 Taste 4 Taste f4 Pressluft — —

Taste 3

Taste f5 Bremsenquietschen ein/aus — — Taste 5 Taste f6 Führerstandsbeleuchtung 1 — —

Taste 1

Taste f7 Führerstandsbeleuchtung 2 — — Taste 8 Symbol f8

central station

f0f8

STOP

mobile station

systems

Page 6

Function

This locomotive comes with a sine propulsion system and offers these features:

• Possible operating systems: 6646/6647 Märklin Transformer, Märklin Delta, Märklin Digital, Märklin Systems.

• Recognition of the mode of operation: automatic.

• Addresses that can be set (Control Unit): 01 – 80 Address set at the factory: 30

• Mfx technology for the Mobile Station / Central Station. Name set at the factory: BR 230 001-0

• Adjustable acceleration (ABV).

• Adjustable Braking delay (ABV).

• Adjustable maximum speed.

• Telex coupler (remote controlled uncoupler unit).

• Setting the locomotive parameters electronically with the Control Unit, Mobile Station or Central Station.

• Brushless motor, needs no servicing.

• Built-in sound effects circuit, can only be used in Digital.

• Additional sound effects that can be controlled.

Safety Warnings

• This locomotive is to be used only with an operating system designed for it (Märklin 6646/6647 AC transformer, Märklin Delta, Märklin Digital or Märklin Systems).

Use only transformers rated for your local household power. Do not under any circumstances use transformers rated for 220 volts or 110 volts.

• This locomotive must never be supplied with power from more than one transformer.

• Pay close attention to the safety warnings in the instructions for your operating system.

• The feeder track must be equipped to prevent interference with radio and television reception, when the locomotive is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose.

The maintenance work necessary with normal operation of this locomotive is described below. Please see your authorized Märklin dealer for repairs or spare parts.

No warranty or damage claims shall be accepted in those cases where parts neither manufactured nor approved by Märklin have been installed in Märklin products or where Märklin products have been converted in such a way that the non-Märklin parts or the conversion were causal to the defects and / or damage arising. The burden of presenting evidence and the burden of proof thereof, that the installation of non-Märklin parts or the conversion in or of Märklin products was not causal to the defects and / or damage arising, is borne by the person and / or company responsible for the installation and / or conversion, or by the customer.

WARNING! This product contains magnets. Swallowing more than one magnet may cause death in certain circumstances.

If necessary, see a doctor immediately.

Page 7

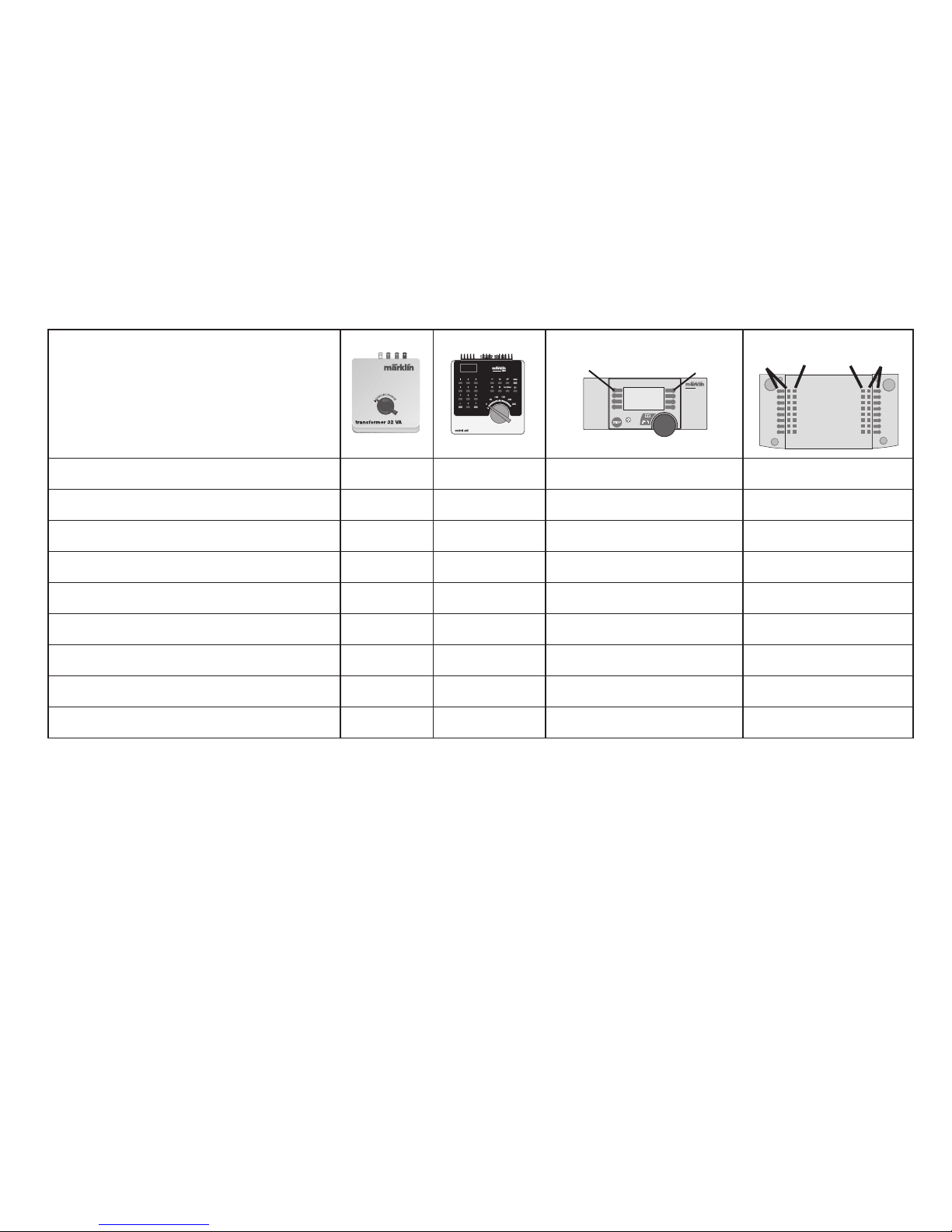

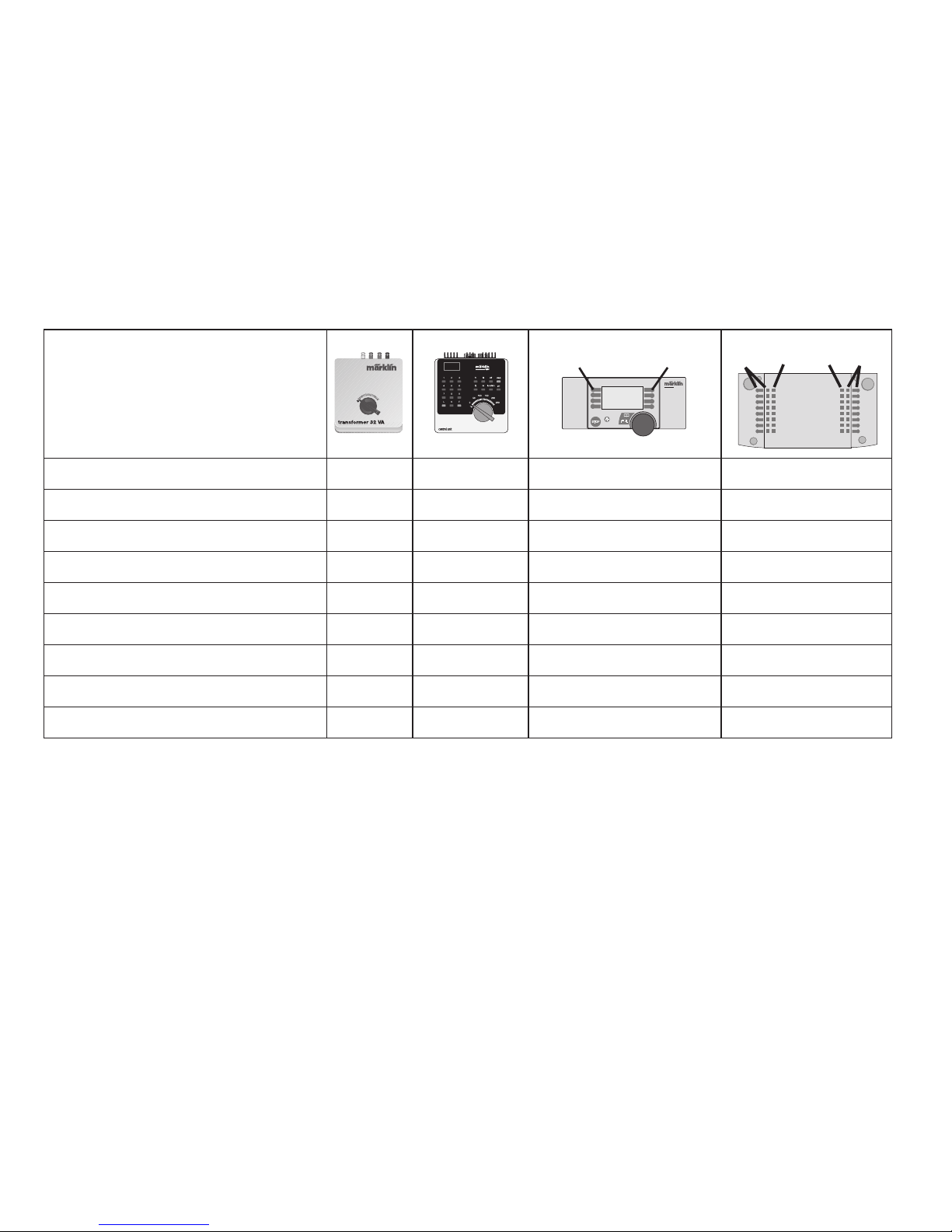

Controllable Functions

Headlights on

function + off Headlight button Button f0

Turning off the marker light

on f1 Button 7 Button f1

Sound effect: Operating sounds

— f2 Button 2 Button f2

Sound effect: Horn

— f3 Button 6 Button f3 ABV — f4 Button 4 Button f4 Sound effect: compressed air — —

Button 3

Button f5 Sound effect: Squealing brakes off — — Button 5 Button f6 Lighting: engineer‘s cab 1 — —

Button 1

Button f7 Lighting: engineer‘s cab 2 — — Button 8 Symbol f8

STOP

mobile station

systems

central station

f0f8

Page 8

Fonction

Cette locomotive équipée d’un moteur C-Sinus offre :

• Systèmes d’exploitation possibles : Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Détection du mode d’exploitation: automatique.

• Adresses réglables (Control Unit): 01 – 80 Adresse encodée en usine : 30

• Technologie mfx pour Mobile Station / Central Station. Nom en codee en usine: BR 230 001-0

• Temporisation d’accélération/de freinage réglable (ABV).

• Vitesse maximale réglable.

• Attelage Telex (unité de dételage télécommandée).

•

Réglage des paramètres de la loco électroniquement à l’aide de la Control Unit, de la Mobile Station ou de la Central Station.

•

Moteur sans balais et par conséquent exempt de maintenance

• Bruiteur électronique intégré, utilisable uniquement lors d’exploitation avec la Digital.

• Bruitages complémentaires commutables.

Remarques importantes sur la sécurité

• La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin courant alternatif

- transformateur 6647, Märklin Delta, Märklin Digital ou Märklin Systems).

Utilisez uniquement des transformateurs correspondant à la tension secteur locale. N´utilisez en aucun cas des transformateurs pour une tension secteur de 220 V, respectivement 110 V.

• La locomotive ne peut être alimentée en courant que par une seule source de courant.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi en ce qui concerne le système d’exploitation.

• Pour l’exploitation de la locomotive en mode conventionnel, la voie de raccordement doit être déparasitée. A cet effet, utiliser le set de déparasitage réf. 74046. Le set de déparasitage ne convient pas pour l’exploitation en mode numérique.

Les travaux d‘entretien occasionnels à effectuer en exploitation normale sont décrits plus loin. Pour toute réparation ou remplacement de pièces, adressez vous à votre détaillant-spécialiste Märklin.

Tout recours à une garantie commerciale ou contractuelle ou à une demande de dommages-intérêt est exclu si des pièces non autorisées par Märklin sont intégrées dans les produits Märklin et / ou si les produits Märklin sont transformés et que les pièces d’autres fabricants montées ou la transformation constituent la cause des défauts et / ou dommages apparus. C’est à la personne et / ou la société responsable du montage / de la transformation ou au client qu’incombe la charge de prouver que le montage des pièces d’autres fabricants sur des produits Märklin ou la transformation des produits Märklin n’est pas à l’origine des défauts et ou dommages apparus.

ATTENTION ! Ce produit contient des aimants. L’ingestion de plusieurs aimants peut être mortelle.

Le cas échéant, consulter immédiatement un médecin.

Page 9

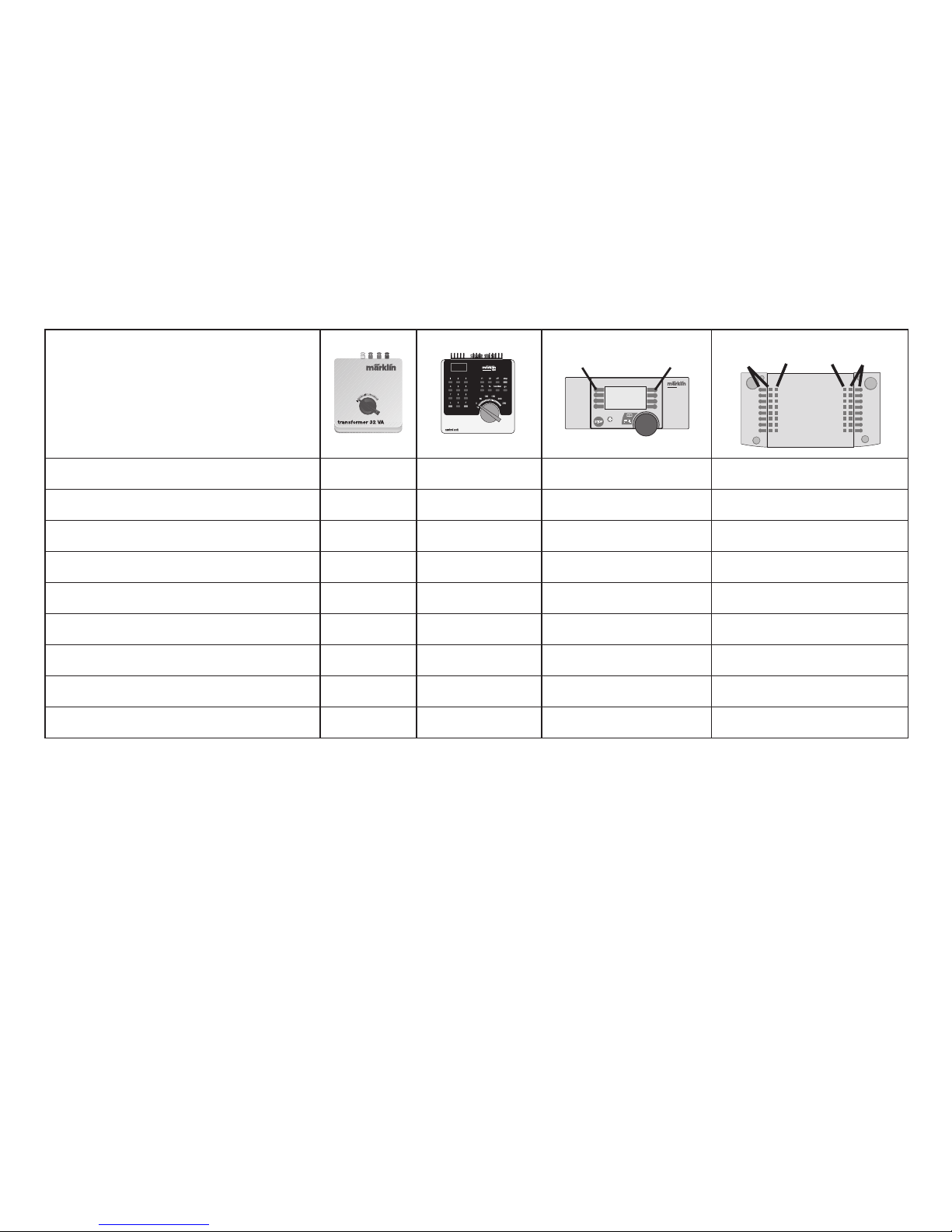

Fonctions commutables

Fanal marche

function + off Touche éclairage Touche f0 Eteindre le feu arrière marche f1 Touche 7 Touche f1

Bruitage : Bruit d’exploitation — f2 Touche 2 Touche f2 Bruitage : Trompe

— f3 Touche 6 Touche f3 ABV — f4 Touche 4 Touche f4 Bruitage : Air comprimér

— — Touche 3 Touche f5 Bruitage : Grincement de freins — — Touche 5 Touche f6 Eclairage : Cabine de conduite 1

— —

Touche 1

Touche f7

Eclairage : Cabine de conduite 2

— — Touche 8 symbole f8

central station

f0f8

STOP

mobile station

systems

Page 10

Werking

Deze locomotief met de ingebouwde sinusaandrijvin biedt u:

• Mogelijke bedrijfssystemen: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Herkenning van het bedrijfssysteem: automatisch.

• Instelbaar adres (Control Unit): 01 – 80 Vanaf de fabriek:

• Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: BR 230 001-0

• Instelbare optrekvertraging (ABV).

• Instelbare afremvertraging (ABV).

•

Telexkoppeling (op afstand bestuurbare ontkoppeleenheid).

• Instelbare maximumsnelheid.

• Elektronische instelling van de locomotiefparameters via de Control Unit, Mobile Station of Central Station.

• Motor zonder koolborstels en daardoor onderhoudsarm.

• Ingebouwde geluidselektronica, alleen bruikbaar in het bedrijf met Digital.

• Extra schakelbare geluiden.

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrjfssysteem (Märklin wisselstroom transformator 6647, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden.

Alleen transformatoren gebruiken die geschikt zijn voor de bij u geldende netspanning. In geen geval transformatoren voor een netspanning van 220 V dan wel 110 V gebruiken.

• De loc mag niet vanuit meer dan één stroomvoorziening gelijktijdig gevoed worden.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

De in het normale bedrijf voorkomende onderhoudswerkzaamheden zijn verderop beschreven. Voor reparatie of onderdelen kunt u zich tot uw Märklin winkelier wenden.

Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de inbouw en/of ombouw verantwoordelijke persoon en / of ﬁ rma danwel bij de klant.

LET OP! Dit product bevat magneten. Het inslikken van meer dan één magneet kan onder bepaalde omstandigheden de dood tot gevolg hebben.

Waarschuw direct een arts.

Page 11

Schakelbare functies

Frontverlichting aan

function + off Verlichtingstoets Toets f0 Sluitlicht uitschakelen aan f1 Toets 7 Toets f1 Geluid: bedrijfsgeluiden — f2 Toets 2 Toets f2 Geluid: signaalhoorn — f3 Toets 6 Toets f3 ABV — f4 Toets 4 Toets f4 Geluid: perslucht — — Toets 3 Toets f5 Geluid: piepende remmen — — Toets 5 Toets f6 Verlichting: cabine 1

— — Toets 1 Toets f7

Verlichting: cabine 2

— — Toets 8 Symbool f8

STOP

mobile station

systems

central station

f0f8

Page 12

Aviso de seguridad

• La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin corriente alterna – transformador 6647 – Märklin Delta – Märklin Digital o Märklin Systems).

Utilizar únicamente transformadores que correspondan a la tensión de red local.

En ningún caso utilizar transformadores para una tensión de red de 220 V o bien 110 V.

• La locomotora no deberá recibir corriente eléctrica mas que de un solo punto de abasto.

• Para el funcionamiento convencional de la locomotora deben suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

•

Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

Los trabajos de mantenimiento normales están descritos a continuación. Para reparaciones o recambios contacte con su proveedor Märklin especializado.

Se excluye todo derecho de garantía, prestación de garantía e indemnización sobre aquellos productos Märklin en los que se hubieran montado piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan sido modiﬁ cados cuando la piezas ajenas montadas o la modiﬁ cación sean las causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o empresa o el cliente responsable del montaje o modiﬁ cación será el responsable de probar y alegar que el montaje de piezas ajenas o la modiﬁ cación en/de productos Märklin no son las causas de los desperfectos y/o daños surgidos.

Función

Esta locomotora con motor Sinus ofrece:

• Sistemas operativos posibles: Märklin transformador 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Reconocimiento del sistema: automático.

• Dirección ajustable (Control Unit): 01 – 80 Código de fábrica: 30

• Tecnología mfx para la Mobile Station/Central Station. Nombre de fabrica: BR 230 001-0

• Arranque lento variable (ABV).

• Frenado lento variable (ABV).

• Velocidad máxima variable.

• Enganche Telex (conjunto de desacoplamiento para control remoto).

• Fijar parámetros de la locomotora electrónicamente por el Control Unit, Mobile Station o Central Station.

• Motor libre de mantenimiento al no tener escobills.

• Electrónica incorporada de ruidos: solo útil en funcionamiento con Digital.

• Ruidos suplementarios gobernables.

¡ ADVERTENCIA ! Este producto contiene imanes. Ingerir más de un imán puede ser mortal según las circunstancias.

En este caso, acudir inmediatamente a un médico.

Page 13

Funciones posibles

Faros frontales encendido

function + off Tecla de luz Tecla f0

Desconecatar las luces de cola encendido f1

Tecla 7

Tecla f1

Ruido: ruido de explotación — f2

Tecla 2

Tecla f2

Ruido: Bocina — f3

Tecla 6

Tecla f3

ABV — f4

Tecla 4

Tecla f4

Ruido: Aire comprimido — —

Tecla 3

Tecla f5

Ruido: Chirrido de los frenos — —

Tecla 5

Tecla f6

Iluminación: Cabina de conducción 1 — —

Tecla 1

Tecla f7

Iluminación: Cabina de conducción 2 — —

Tecla 8

Símbolo f8

STOP

mobile station

systems

central station

f0f8

Page 14

Funzionamento

Questa locomotiva con motorizzazione Sinus incorporata presenta:

• Possibili sistemi di funzionamento: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Riconoscimento del tipo di funzionamento:automatico.

• Indirizzi impostabili (Control Unit): 01 – 80 Indirizzo di fabbrica: 30

• Tecnologia Mfx per Mobile Station / Central Station. Nome di fabrica: BR 230 001-0

• Ritardo di avviamento modiﬁ cabile (ABV).

• Ritardo di frenatura modiﬁ cabile (ABV).

• Velocità massima modiﬁ cabile.

•

Aggancio Telex (unità di sganciamento comandabile a distanza).

• Regolazione dei parametri della locomotiva elettronicamente tramite Control Unit, Mobile Station oppure Central Station.

•

Motore senza spazzole e pertanto esente da manutenzione.

• Generatore elettronico di suoni incorporato, utilizzabile soltanto nel funzionamento con Digital.

• Suoni aggiuntivi commutabili.

Avvertenze per la sicurezza

• Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (trasformatore per corrente alternata Märklin 6647, Märklin Delta, Märklin Digital oppure Märklin Systems).

Impiegare solamente dei trasformatori che corrispondono alle tensioni di rete locali. Non si impieghino in nessun caso dei trasformatori per una tensione di rete di 220 V o 110 V.

• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Per il funzionamento tradizionale della locomotiva il binario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

• Vogliate prestare assolutamente attenzione alle avvertenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

Le operazioni di manutenzione che si veriﬁ cano nel normale funzionamento sono descritte nel seguito. Per riparazioni o parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivenditore specialista Märklin.

Märklin non fornisce alcuna garanzia, assicurazione e risarcimento danni in caso di montaggio sui prodotti Märklin di componenti non espressamente approvati dalla ditta. Märklin altresì non risponde in caso di modiﬁ che al prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati da modiﬁ che non autorizzate o dal montaggio di componente esterni on approvati. L‘onere della prova che i componenti montati e le modiﬁ che apportate non sono state la causa del danno o del difetto, resta a carico del cliente o della persona / ditta che ha effettuato il montaggio di componenti estranei o che ha apportato modiﬁ che non autorizzate.

AVVERTIMENTO! Questo prodotto contiene magneti. L‘ingestione di più di un magnete può causare la morte.

In caso di ingestione informare immediatamente un medico.

Page 15

Funzioni commutabili

Illuminazione di testa accesa

function + off Tasto illuminazione Tasto f0 Spegnimento dei fanali posteriori accesa f1 Tasto 7 Tasto f1 Rumore: rumori di esercizio — f2 Tasto 2 Tasto f2 Rumore: tromba — f3 Tasto 6 Tasto f3 ABV — f4 Tasto 4 Tasto f4 Rumore: aria compressa — —

Tasto 3

Tasto f5 Rumore: stridore dei freni — — Tasto 5 Tasto f6 Illuminazione: cabina di guida 1 — —

Tasto 1

Tasto f7 Illuminazione: cabina di guida 2 — — Tasto 8 Símbolo f8

STOP

mobile station

systems

central station

f0f8

Page 16

Funktion

Loket med inbyggd Sinusmotor erbjuder:

• Möjliga driftsystem: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Driftsättet igenkänns automatiskt.

• Inställbar adress (Conrol Unit): 01 – 80 Adress från tillverkaren: 30

• Mfx-teknologi för Mobile Station / Central Station. Namn fran tillverkaren: BR 230 001-0

• Accelerationsfördröjning kan ändras (ABV).

• Bromsfördröjning kan ändras (ABV).

• Toppfart kan ändras.

• Telexkoppel (fjärrstyrd avkopplingsenhet).

• Elektronisk inställning av lokparametrar via Control Unit, Mobile Station eller Central Station.

• Motorn saknar borstar och är därför underhållsfri.

•

Inbyggd ljudelektronik kan endast användas vid drift med Digital

• Ytterligare ljud kan kopplas.

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem (Märklin Växelström-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems).

Använd endast transformatorer som är avsedda för den nätspänning som tillhandahålls av er elleverantör. Anslut aldrig en transformator för 220 V nätspänning till 110 V - eller tvärt om.

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• När motorvagnens lokdel ska köras med konventionell/analog drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyddet får inte användas vid digital körning.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.

Underhållsarbeten som uppstår vid normal användning beskrivs som följer. Kontakta din Märklinfackhandlare för reparationer och reservdelar.

Varje form av anspråk på garanti och skadestånd är utesluten om delar används i Märklin-produkter som inte har godkänts av Märklin och / eller om Märklin-produkter har modiﬁ erats och de inbyggda främmande delarna resp. modiﬁ eringen var upphov till de därefter uppträdande felen och / eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande felen och / eller skadorna, bär den person och / eller företag resp. kund som är ansvarig för in- och / eller ombyggnaden.

VARNING! Denna produkt innehåller magneter. Sväljandet av mer än en magnet kan under vissa omständigheter leda till döden.

Om en magnet svalts: Sök omedelbart läkarhjälp.

Page 17

Kopplingsbara funktioner

Frontstrålkastare till

function + off Belysningsknapp Knapp f0

Bortkoppling av slutljus till f1

Knapp

Knapp f1

Ljud: Traﬁkljud

— f2

Knapp

Knapp f2

Ljud: Signalhorn — f3

Knapp

Knapp f3

ABV — f4

Knapp

Knapp f4

Ljud: Tryckluft

— —

Knapp 3

Knapp f5

Ljud: Bromsgnissel — —

Knapp

Knapp f6

Belysning: Förarhytt 1 — —

Knapp 1

Knapp f7

Belysning: Förarhytt 2 — —

Knapp 8

Symbol f8

STOP

mobile station

systems

central station

f0f8

Page 18

Funktion

Disse lokomotiver med indbygget sinus-drev tilbyder:

• Mulige driftssystemer: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Registrering af driftsarten: automatisk.

• Indstillelig adresse (Control Unit): 01 – 80 Adresse ab fabrik: 30

• Mfx-teknologi til Mobile Station / Central Station. Navn ab fabrik: BR 230 001-0

• Indstillelig opstartforsinkelse (ABV).

• Indstillelig bremseforsinkelse (ABV).

• Indstillelig maksimalhastighed.

• Telexkobling (fjernstyret frakoblingsenhed).

• Elektronisk indstilling af lokomotivparametrene via Control Unit, Mobile Station eller Central Station.

• Børsteløs og dermed vedligeholdelsesfri motor.

• Indbygget lydelektronik, kan kun bruges ved drift med Digital

• Yderligere styrbare lyde.

Vink om sikkerhed

• Lokomotivet må kun bruges med et driftssystem (Märklin vekselstrøm-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems), der er beregnet dertil.

Anvend kun transformatorer, der passer til den lokale netspænding. Anvend aldrig transformatorer der er beregnet til en netspænding på 220 V eller 110 V.

• Lokomotivet må ikke forsynes fra mere end én strømkilde ad gangen.

• Ved konventionel drift af lokomotivet skal tilslutningssporet støjdæmpes. Dertil skal anvendes støjdæmpningssættet 74046. Støjdæmpningssættet er ikke egnet til digital drift.

• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁ ndes i brugsanvisningen for Deres driftssystem.

Vedligeholdelsesarbejder ved normal drift er beskrevet i det efterfølgende. For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.

Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket, hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet dertil af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler og / eller skader. Det påhviler kunden hhv. den person og / eller det ﬁ rma, der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke var årsag til opståede mangler og / eller skader.

ADVARSEL! Dette produkt indeholder magneter. Det kan i visse tilfælde have dødelige følger at sluge mere end en magnet.

I givet fald skal der straks søges læge.

Page 19

Styrbare funktioner

Frontbelysning til

function + off Belysningsknap Knap f0 Sluk for baglyset til f1 Knap 7 Knap f1 Lyd: Driftslyd

— f2 Knap 2 Knap f2

Lyd: Horn

— f3 Knap 6 Knap f3 ABV — f4 Knap 4 Knap f4 Lyd: Trykluft

— —

Knap 3

Knap f5

Lyd: Pibende bremser

— — Knap 5 Knap f6 Belysning: Førerhus 1 — —

Knap 1

Knap f7

Belysning: Førerhus 2 — — Knap 8 Symbol f8

STOP

mobile station

systems

central station

f0f8

Page 20

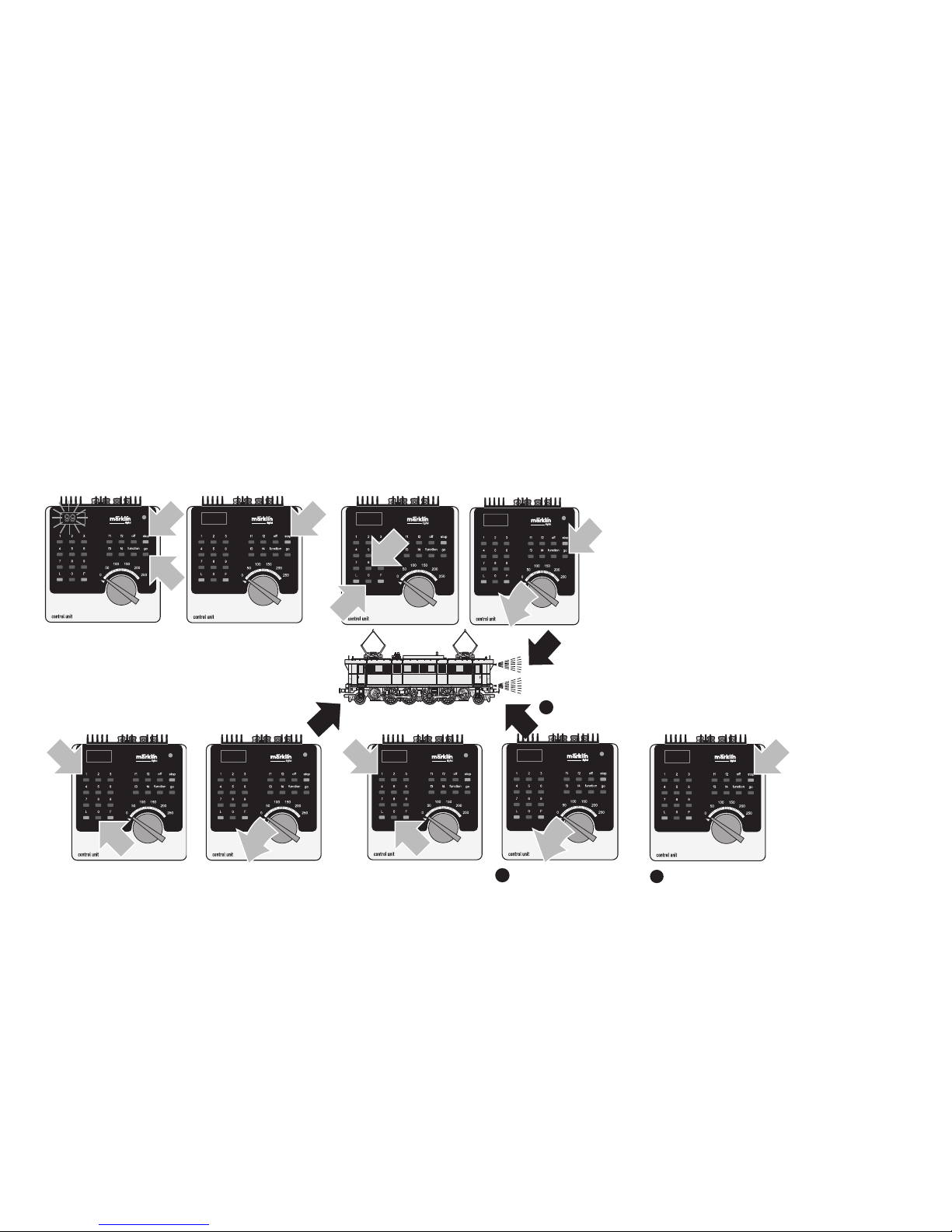

Lokparameter einstellen mit der Control Unit

1. Voraussetzung: Aufbau wie Graﬁk S. 24. Nur die zu verändernde Lok ist auf dem Gleis.

2. „Stop“- und „Go“-Taste gleichzeitig drücken, bis „99“ in der Anzeige aufblinkt.

3. „Stop“-Taste drücken.

4. Lokadresse „80“ eingeben.

5. Umschaltbefehl am Fahrregler halten. Während des Haltens die „Go“-Taste drücken.

6. Licht der Lok blinkt langsam. Wenn nicht, ab Schritt 2 wie

derholen.

7. Registernummer für den zu ändernden Parameter eingeben (=> Liste auf Seite 26).

8. Fahrtrichtungswechsel betätigen.

9. Licht blinkt schnell.

10. Neuen Wert eingeben (=> Liste auf Seite 26).

11. Fahrtrichtungswechsel betätigen.

12. Licht blinkt langsam (Ausnahme Werkreset).

13. Nächste Parametereinstellung ab 6. oder beenden mit 14.

14. Vorgang beenden mit Drücken der „Stop“Taste. Anschließend Drücken der „Go“-Taste.

Setting Locomotive Parameters with the Control Unit

1. Requirement: Setup as in diagram on page 24. Only the locomotive to be changed can be on the track.

2. Press the “Stop” and “Go” at the same time until “99” blinks in the display.

3. Press the “Stop” button.

4. Enter the locomotive address

“80“.

5. Hold the control knob in the reverse direction area. While holding the control knob here, press the

“Go“ button.

6. The headlights on the locomotive will blink slowly. If they don‘t, repeat Step 2.

7. Enter the register number for the parameter to be changed (=> List on page 26).

8. Active the change of direction.

9. The headlights will blink rapidly.

10. Enter the new value (=>List on page 26).

11. Active the change of direction.

12. The headlights will blink slowly (exception: factory reset).

13. Enter the next parameter setting from 6 or end with 14.

14. End the process by pressing the

“Stop“ button. Then press

the “Go“ button.

„Änderungen der Lokparameter im Decoder dürfen nur wie beschrieben ausgeführt werden. Für darüber hinaus gehende Änderungen, die zu Fehlverhalten oder Beschädigung des Decoders führen, haftet Märklin nicht; eventuelle nötige Reparaturen werden kostenpﬂichtig ausgeführt.“

„Changes to the locomotive parameters in the decoder may only be carried out as described. Märklin is not liable for changes beyond this that cause malfunctions or damages to the decoder; the cost for any necessary repairs must be borne by the consumer.“

Page 21

Réglage des paramètres de la loco avec la Control Unit

1. Condition: Montage comme sur illustration en page 24. Seule la loco à modiﬁer peut se trouver sur la voie.

2. Pressez simultanément les touches «Stop» et «Go» jusqu’à ce que le nombre «99» clignote sur l’écran.

3. Pressez la touche «Stop».

4. Introduisez l’adresse de loco «80».

5. Maintenir l’ordre de commutation sur le régulateur de marche. Durant le maintien, appuyer sur la touche «Go».

Les feux de la locomotive clignotent lentement. Dans le cas contraire, renouveler l’opération à partir de l’étape 2.

7. Indiquer le numéro d’enregistrement pour le paramètre à modiﬁer (=> liste page 26).

8. Activer l’inversion du sens de marche.

9. Les feux clignotent rapidement.

10. Entrer la nouvelle valeur (=> liste page 26).

11. Activer l’inversion du sens de marche.

12. Les feux clignotent lentement (exception : réinitialisation aux valeurs d’usine).

13. Déﬁnition de paramètres suivante à partir du point 6 ou terminer par le point 14.

14. Terminez le processus en pressant la touche «Stop». Ensuite, pressez la touche «Go».

Locparameters instellen met de Control Unit

1. Voorwaarde: opbouw zoals tekening op pagina 24. Alleen de loc die gewijzigd moet worden op de rails.

2. „Stop”- en „Go”-toets gelijktijdig indrukken tot „99” in het display oplicht.

3. „Stop”-toets indrukken.

4. Het adres „80“ invoeren.

5. Omschakelcommando met de rijregelaar vasthouden. Tijdens het vasthouden de toets „Go” indrukken.

6. De verlichting van de loc knippert langzaam. Indien dit niet het geval is, vanaf punt 2 opnieuw beginnen.

7. Het registernummer van de te wijzigen parameter invoeren (=> lijst op pagina 26).

8. Omschakelcommando geven.

9. Verlichting gaat snel knipperen.

10. Nieuwe waarde invoeren (=> lijst op pagina 26).

11. Omschakelcommando geven.

12.

Verlichting knippert langzaam (uitgezonderd bij decoder reset)

13. Volgende parameterinstelling vanaf punt 6 of beëindigen met punt 14.

14. Sessie beëindigen door het indrukken van de toets „Stop”. Aansluitend de toets „Go” indrukken.

« Pour modiﬁer les paramètres de la locomotive dans le décodeur, procédez impérativement de la manière décrite. La garantie Märklin ne couvre pas les modiﬁcations ne respectant pas scrupuleusement les instructions et pouvant être à l’origine d’un dysfonctionnement ou d’une détérioration du décodeur ; d’éventuelles réparations seront facturées. »

„Het wijzigingen van de loc-parameters in de decoder mag enkel en alleen op de beschreven wijze worden uitgevoerd. Elke op andere wijze uitgevoerde wijziging, die tot storing of beschadiging van de decoder leidt, valt buiten de garantie van Märklin; eventuele noodzakelijke reparaties worden met berekening van de kosten uitgevoerd.“

Page 22

Parámetros de la locomotora conﬁgurables con el Control Unit

1. Condición previa: montaje como el gráﬁco pág. 24. En la vía debe encontrarse solamente la locomotora a conﬁgurar.

2. Apretar simultáneamente la tecla “Stop” y “Go” hasta que aparece “99” en pantalla.

3. Apretar la tecla “Stop”.

4. Marcar el código de la locomotora “80“.

5. Mantener la orden de conmutación en el regulador de marcha. Durante la parada, pulsar la tecla “Go“.

6. La luz de la locomotora se enciende con intermitencia lenta. En caso negativo, repetir desde el paso 2.

7. Introducir el número de registro del parámetro que se desee modiﬁcar (=> Lista en página 26).

8. Activar el cambio de sentido de la marcha.

9. La luz se enciende con intermitencia rápida.

10. Introducir un valor nuevo (=> Lista en página 26).

11. Activar el cambio de sentido de la marcha.

12. La luz se enciende con intermitencia lenta (excepción: se ha realizado un reset en fábrica).

13. Conﬁguración de siguiente parámetro repitiendo a partir de

6. o terminar con 14.

14. Repetir la operación pulsando la tecla “Stop“. A continua

ción, pulsar la tecla “Go”.

Impostazione dei parametri della locomotiva con la Control Unit

1. Predisposizione: assetto come da schema a pag. 24. Soltanto la locomotiva da modiﬁcare si trova sul binario.

2. Premere contemporaneamente i tasti «Stop» e «Go», ﬁno a che sul visore lampeggia «99».

3. Premere il tasto «Stop».

4. Introdurre l’indirizzo della locomotiva «80».

5. Tenere premuto il comando di commutazione sul regolatore di marcia. Durante tale pressione, premere il tasto «Go».

6. I fanali della locomotiva lampeggiano lentamente. In caso negativo, si riprenda dal passo 2.

7. Introdurre il numero di registro per il parametro da modiﬁ

care (=> elenco a pagina 26).

8. Azionare la commutazione della direzione di marcia.

9. I fanali lampeggiano velocemente.

10. Introdurre il nuovo valore (=> elenco a pagina 26).

11. Azionare la commutazione della direzione di marcia.

12. I fanali lampeggiano lentamente (ad eccezione del ripristino di fabbrica).

13. Impostazione del prossimo parametro ripartendo da 6. oppure terminare con 14.

14. Terminare il procedimento con la pressione del tasto «Stop». Successivamente premere il tasto «Go».

„Las modiﬁcaciones de los parámetros de la locomotora en el decoder deben ejecutarse sólo como se ha descrito. Märklin no se hará responsable de los cambios que vayan más allá de estos y que provoquen una respuesta anómala o daños al decoder; las posibles reparaciones necesarias se facturarán.“

„Variazioni dei parametri della locomotiva nel Decoder devono essere ese

guite soltanto come descritto. Per variazioni che si discostano da queste, le quali conducano a un comportamento difettoso oppure a danneggiamenti del Decoder, Märklin non assume la responsabilità; eventuali riparazioni necessarie vengono eseguite addebitandone il costo.“

Page 23

Lokparametrar ställs in med Control Unit

1. Förutsättning: Montering som visas enligt graﬁk på s. 24. Endast det lok som ska ändras ska ﬁnnas på spåret.

2. Både ”Stop“- och ”Go“-tangenten hålls nedtryckt tills ”99“ blinkar på displayen.

3. ”Stop“-tangenten hålls ner.

4. Lokadress ”80“ matas in.

5. Tryck ned körkontrollen, som vid ändring av körriktningen. Håll ned knappen och tryck samtidigt på ”Go“-knappen.

6. Lokets strålkastare blinkar långsamt. Om inte – upprepa steg 2.

7. Ange registernummren för de ändrade parametrarna (=> Se lista på sidan 26).

8. Gör en körriktningsändring.

9. Strålkastarna blinkar snabbt.

10. Ange önskade nya värden (=> Se lista på sidan 26).

11. Gör en körriktningsändring.

12. Strålkastarna blinkar långsamt (Gäller inte vid genomförd reset).

13. Nästa parameterinställning från steg 6. eller sluta med steg 14.

14. Avsluta med att trycka på “Stop“-knappen. Tryck därefter på “Go“-knappen.

Indstilling af lokomotivparametre med Control Unit

1. Forudsætning: Opbygning som på graﬁkken s. 24. Kun det lokomotiv, der skal ændres, er på sporet.

2. Tryk samtidig på „Stop“- og „Go“-tasten, indtil „99“ blinker i displayet.

3. Tryk på „Stop“-tasten.

4. Indtast den lokomotivadresse „80“.

5. Hold omskiftningskommando på køreregulator Tryk på „Go“knappen mens der holdes.

6. Lyset på lokomotivet blinker langsomt. Hvis ikke gentages proceduren fra trin 2.

7. Indtast registernummeret for den parameter, der skal ænd

res (=> liste på side 26).

8. Betjen køreretningsskiftet.

9. Lyset blinker hurtigt.

10. Indtast den nye værdi (=> liste på side 26).

11. Betjen køreretningsskiftet.

12. Lyset blinker langsomt (undtaget fabriksnulstilling).

13. Udfør næste parameterindstilling fra 6. eller afslut med 14.

14. Afslut proceduren ved at trykke på „Stop“-knappen Tryk derefter på „Go“-knappen.

„Ändringar av dekoderns lokparametrar får endast göras på det sätt som instruktionerna anger. Märklin ansvarar inte för andra - eller på annorlunda sätt utförda - parameterändringar som leder till fel på - eller skadar

- dekodern. Eventuella reparationer som i sådana fall erfordras debiteras enligt gängse taxa.“

Ændring af lokomotivets parametre i dekoderen må kun udføres som beskrevet. Märklin hæfter ikke for ændringer, der ligger uden for dette, og som kan medføre fejlfunktion eller beskadigelse af dekoderen. Eventuelle nødvendige reparationer udføres mod beregning.

Page 24

Lokparameter mit Control Unit ändern. Changing Locomotive Parameters with the Control Unit. Modiﬁcation des paramètres avec la Control Unit. Locparameter wijzigen met de Control Unit. Modiﬁcar los parámetros de la locomotora con el Control Unit. Modiﬁca dei parametri della locomotiva con la Control Unit. Lokparametrar ändras med Control Unit. Ændring af lokomotivparametre med Control Unit.

Central Station/Mobile Station

siehe jeweilige Gerätebeschreibung. Central Station/Mobile Station:

see the description for the unit in question. Central Station/Mobile Station :

voir descriptions respectives des appareils. Zie bij Central Station/Mobile Station

de desbetreffende gebruiksaanwijzing. Para Central Station/Mobile Station,

véase la descripción del aparato en cuestión. Per Central Station/Mobile Station si

veda la rispettiva descrizione dell‘apparecchio. Central Station/Mobile Station:

Var god se respektive körkontrolls bruksanvisning. Central Station/Mobile Station se

de enkelte speciﬁkationer.

Page 25

Lokparameter verändern mit der Control Unit 6021. Changing Locomotive Parameters with the 6021 Control Unit. Modiﬁcation des paramètres de la locomotive avec la Control Unit 6021. Locparameter wijzigen met de Control Unit 6021. Modiﬁcar los parámetros de la locomotora con el Control Unit 6021. Modiﬁca dei parametri della locomotiva con la Control Unit 6021. Lokparametrar ändras med Control Unit 6021. Ændring af lokomotivparametre med Control Unit 6021.

 







  



Page 26

Parameter • Parameter • Paramètre • Parameter • Parámetro • Parametro • Parameter • Parameter

Wert • Value •

Valeur • Waarde •

Valor • Valore •

Värde • Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 01 - 80

Anfahrverzögerung • Acceleration delay • Temoprisation accélération • Optrekvertraging • Regulación arranque • Ritardo di avviamento • Igångsättningsreglering • Opstartregulierung

03 01 - 63

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging • Frenado lento • Ritardo di frentura • Bromsfördröjning • Bremseforsinkelse

04 01 - 63

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

05 01 - 63

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Pipristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien

08 08

Lautstärke • Volume • Volume haut-parleur • Volume • Volumen del sonido • Intensit à sonara • Ljudstyrka • Lydstyrke

63 01 - 63

Page 27

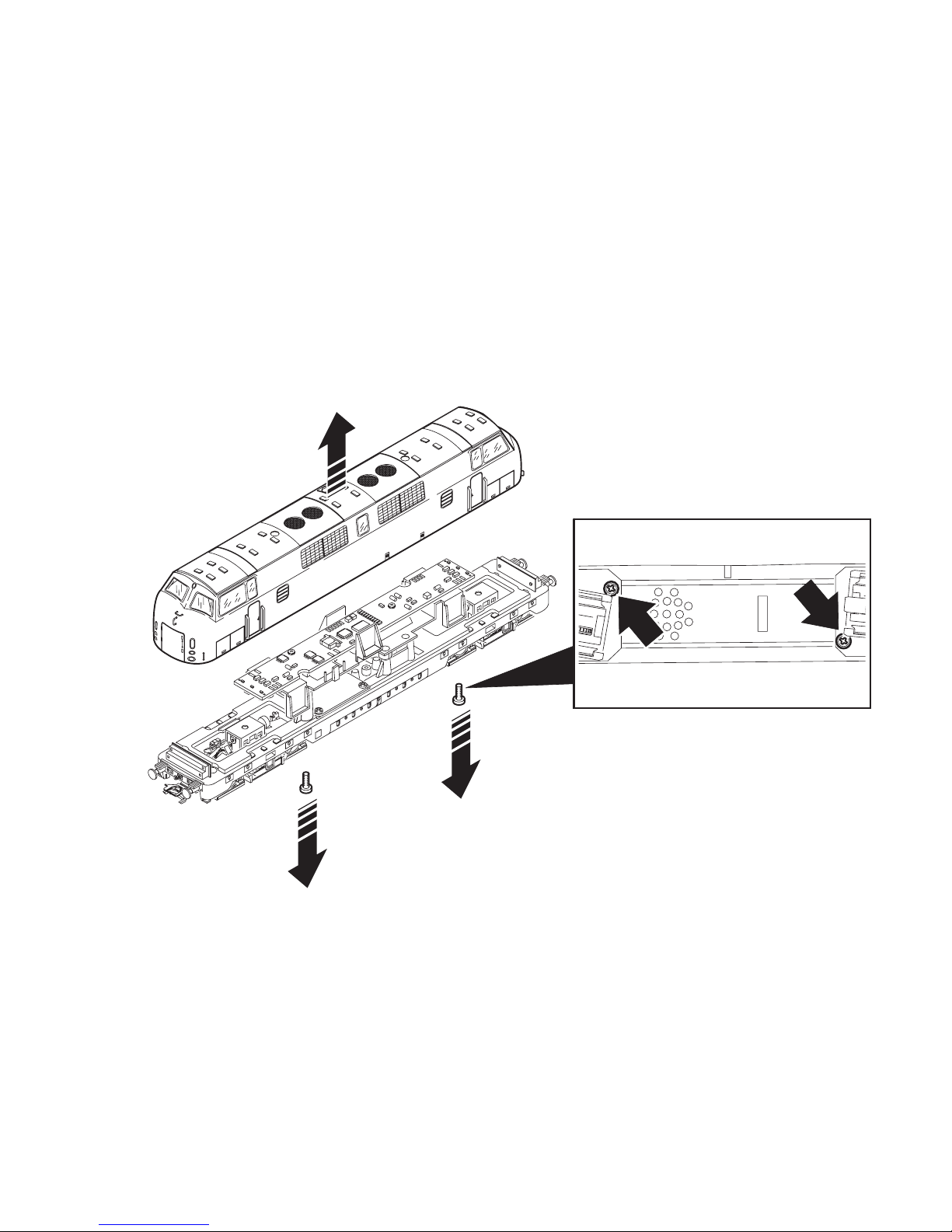

Gehäuse abnehmen Removing the body Enlever le boîtier Kap afnemen Retirar la carcasa Smontare il mantello Kåpan tas av Overdel tages af

Page 28

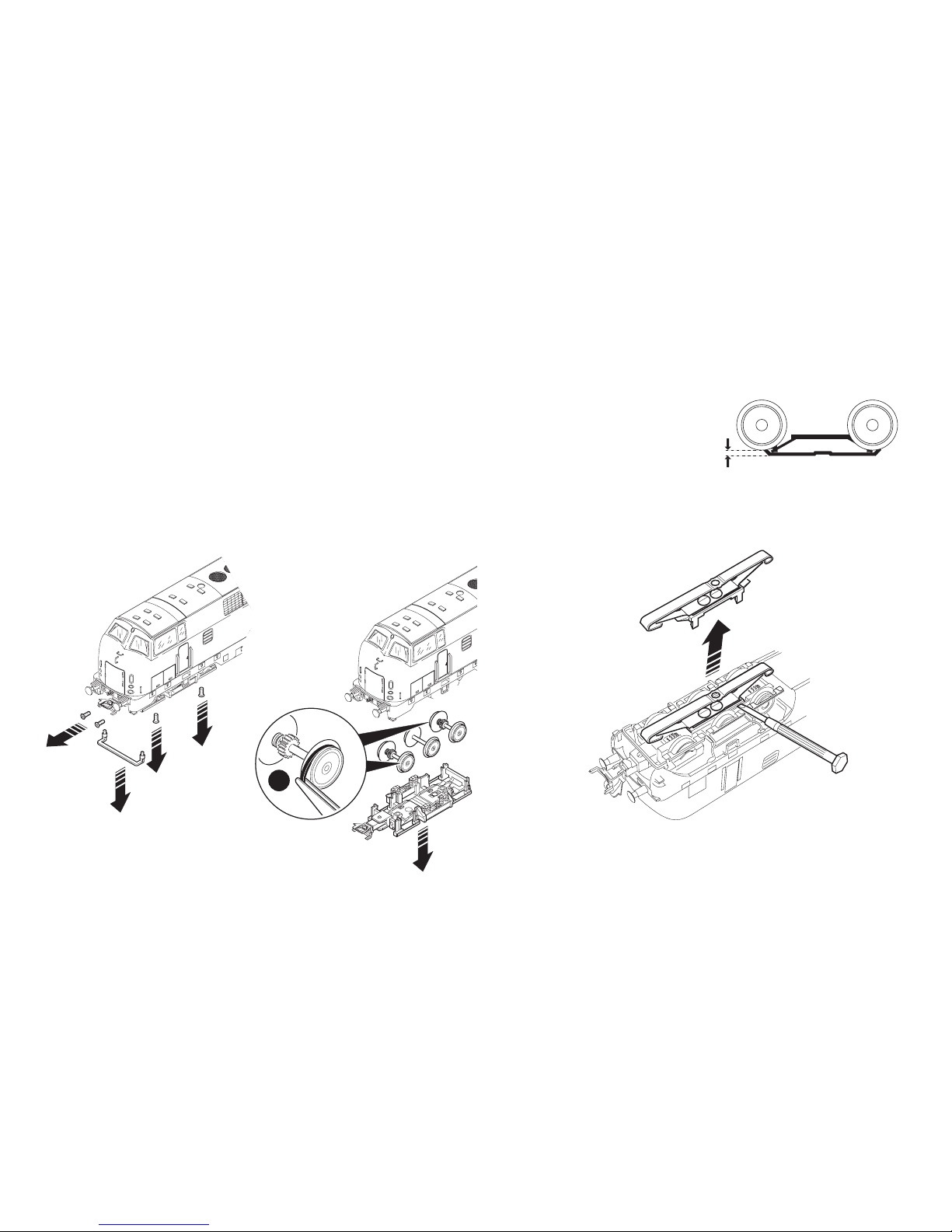

Schleifer auswechseln Changing pickup shoes Changer les frotteurs Slepers vervangen Cambio del patín Sostituzione del pattino Släpsko byts Slæbesko udskiftes

2 mm

Haftreifen auswechseln Changing traction tires Changer les bandages d’adhérence Antislipbanden vervangen Cambio de los aros de adherencia Sostituzione delle cerchiature di aderenza Slirskydd byts Friktionsringe udskiftes

Page 29

Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of operation Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Engrase a las 40 horas de funcionamiento Lubriﬁcazione dopo circa 40 ore di funzionamento Smörjning efter ca. 40 driftstimmar Smøring efter ca. 40 driftstimer

Motor nicht ölen!

Do not oil the motor!

Ne pas huiler le moteur!

Motor niet oliën!

¡Por favor no engrase el motor!

Si prega di non lubriﬁcare il motore!

Motorn får imtl oljas eller smörjas!

De bedes ikke smøre motoren!



Page 30

313028

Details der Darstellung

können von dem Modell

abweichen.

Page 31

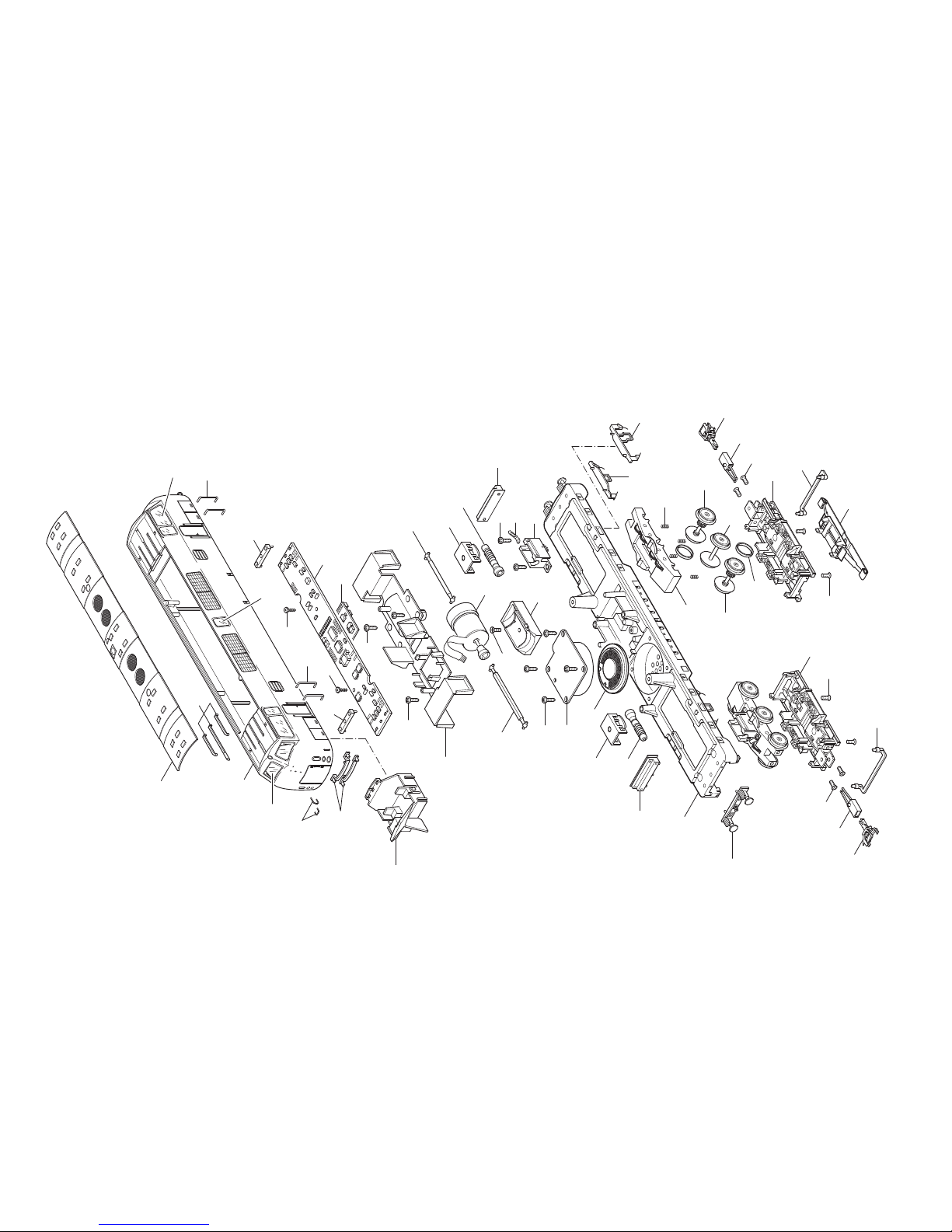

1 Aufbau 126 718 2 Sortiment Fenster 132 114 3 Sortiment Lichtkörper 132 115 4 Griff- und Haltestangen 132 116 5 Führerstand 126 735

6 Zylinderschraube 786 750

7 Leiterplatte Schnittstelle 123 623 8 Maske 123 255 9 Linsenschraube 786 750 10 Decoder 123 624 11 Halteplatte 126 773 12 Linsenschraube 786 330 13 Beleuchtungseinheit 126 774 14 Pufferbohle komplett 123 253 15 Schienenräumer 123 256 16 Motor 129 544 17 Motoraufnahme 127 722 18 Senkschraube 786 790 19 Kardanwelle 119 658 20 Kardanwelle 126 771 21 Schneckenwelle 124 142 22 Halteklammer 230 561 23 Lautsprecher 508 617 24 Deckel 126 772 25 Träger 126 737 26 Tritt links 124 778

27 Tritt rechts 124 779 28 Getriebeblock 115 648 29 Traggestell 126 754 30 Lötfahne 703 510 31 Linsenschraube 786 750 32 Druckfeder 765 690 33 Treibradsatz 126 765 34 Haftreifen 7 154 35 Laufradsatz 126 767 36 Drehgestellrahmen vorne 126 768 37 Drehgestellrahmen hinten 126 770 38 Senkschraube 786 790 39 Kupplungsdeichsel 123 251 40 Kupplung 7 203 41 Schleifer 226 495

Schürze 124 781 Schraubenkupplung 282 310 Haken 282 390 Bremsschlauch 124 782

Page 32

Gebr. Märklin & Cie. GmbH Postfach 8 60 D-73008 Göppingen www.maerklin.com

128902/1008/HaEf

Änderungen vorbehalten

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

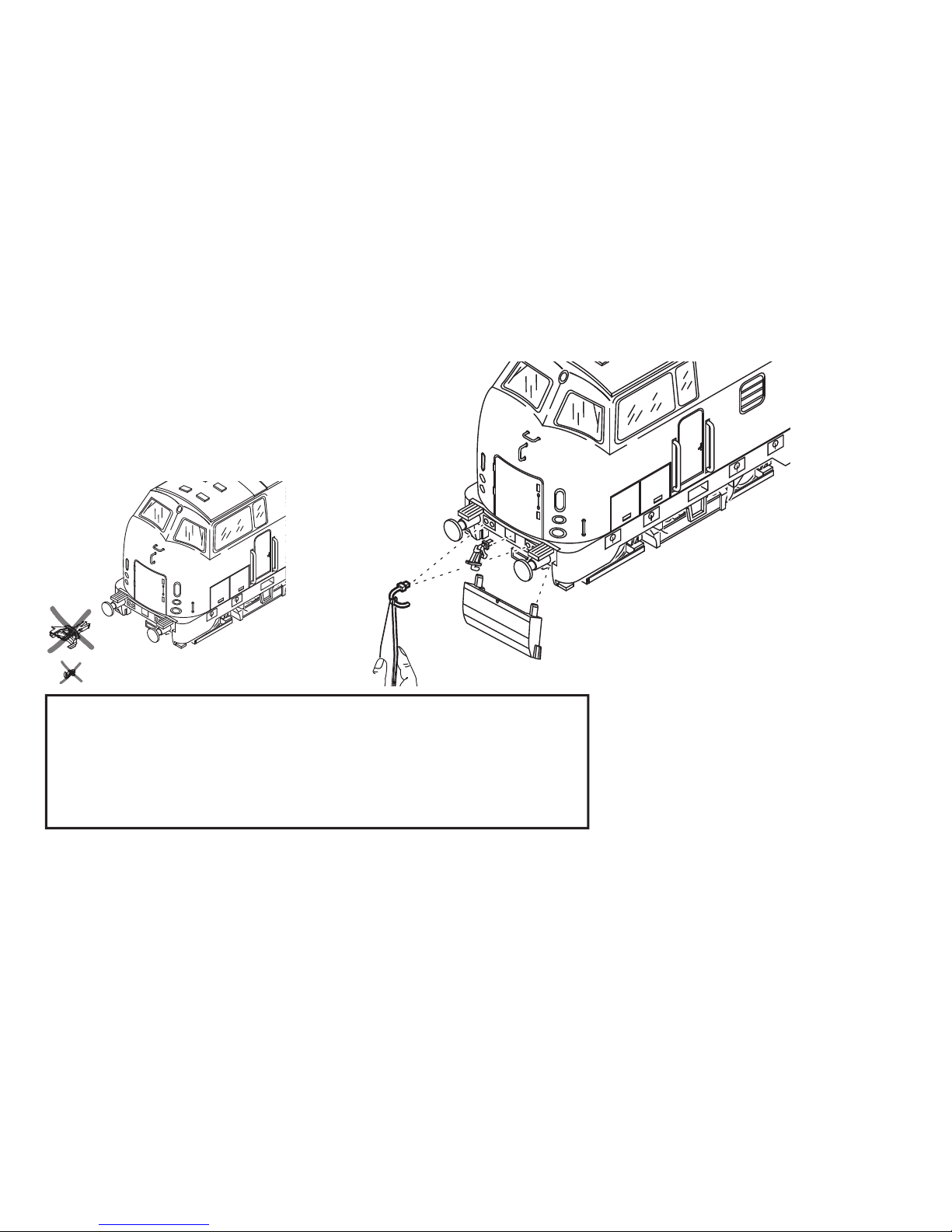

Kupplungen oder Zurüstteile einstecken Mounting couplers or detail parts Poser les attelages et les pièces de ﬁ nition Koppelingen of extra delen bevestigen Encajar los enganches o los accesorios suplementarios Koppling eller tillsatsdelar monteras Sett inn koplinger eller tilbehør Koblinger og udstyrsdele indstikkes
