Page 1

Modell der BR 218

39185

Page 2

Inhaltsverzeichnis Seite Informationen zum Vorbild 4 Sicherheitshinweise 6 Funktionen 6 Schaltbare Funktionen 7 Parameter / Register 22 Ergänzendes Zubehör 23 Wartung und Instandhaltung 24 Ersatzteile 30

Table of Contents Page Information about the prototype 4 Safety Warnings 8 Function 8 Controllable Functions 9 Parameter / Register 22 Complementary accessories 23 Service and maintenance 24 Spare Parts 30

Sommaire Page Informations concernant la locomotive réelle 5 Remarques importantes sur la sécurité 10 Fonction 10 Fonctions commutables 11 Paramètre / Registre 22 Accessoires complémentaires 23 Entretien et maintien 24 Pièces de rechange 30

Inhoudsopgave Pagina Informatie van het voorbeeld 5 Veiligheidsvoorschriften 12 Werking 12 Schakelbare functies 13 Parameter / Register 22 Aanvullende toebehoren 23 Onderhoud en handhaving 24 Onderdelen 30

Page 3

Indice de contenido Página Aviso de seguridad 14 Función 14 Funciones posibles 15 Parámetro / Registro 22 Accesorios complementarios 23 El mantenimiento 24 Recambios 30

Indice del contenuto Page Avvertenze per la sicurezza 16 Funzionamento 16 Funzioni commutabili 17 Parametro / Registro 22 Accessori complementari 23 Manutenzione ed assistere 24 Pezzi di ricambio 30

Innehållsförteckning Sida Säkerhetsanvisningar 18 Funktion 18 Kopplingsbara funktioner 19 Parameter / Register 22 Ytterligare tillbehör 23 Underhåll och reparation 24 Reservdelar 30

Indholdsfortegnelse Side Vink om sikkerhed 20 Funktion 20 Styrbare funktioner 21 Parameter / Register 22 Ekstra tilbehør 23 Service og reparation 24 Reservedele 30

Page 4

Information zum Vorbild

Ausgehend von der Baureihe V 160 führte die Entwicklung über einen Zeitraum von 15 Jahren und mehreren Varianten zum Bau der Serienlokomotiven der Baureihe 218.

Zur Zeit ihrer Auslieferung im Jahr 1971 repräsentierten sie die modernste Konzeption einmotoriger Großdiesellokomotiven für den Einsatz vor schweren Reise- und Güterzügen. All die Erfahrungen, die man mit den Baureihen 215 und 216 gesammelt hatte, konnten bei der BR 218 verwertet werden. Neu war jetzt der Einbau einer hydrodynamischen Bremse, wodurch die Höchstgeschwindigkeit auf 140 km/h angehoben werden konnte und eine elektrische Zugheizung statt der bisherigen Dampfheizung. Der neue 12-Zylinder-Motor von MAN und Maybach-Mercedes erbrachte mit 2.500 PS ausreichend Leistung für den Generator der Heizung und den hydraulischen Antrieb der Lokomotive. Ein Hilfsmotor war somit nicht mehr nötig. Lieferanten der BR 218 waren die Firmen Krupp, Krauss-Maffei und Rheinstahl.

Die zuverlässige BR 218 wird in ganz Deutschland vor Güter- und Reisezügen bis hin zum Intercity eingesetzt, sowohl einzeln als auch in Doppeltraktion. Zahlreiche Farbvarianten gab und gibt es von purpurrot über ozeanblau-beige bis zu orientrot mit weißem „Lätzchen“ auf der Stirnseite, heute in verkehrsrot mit weißem Querbalken. Daneben als einzige die 218 217-8 in TEE-Farben und 10 Loks in den Farben der City-Bahn Köln-Gummersbach orange-kieselgrau. Schließlich noch Sonderlackierungen für DB Touristik, König-Ludwig-Musical und „Sonderzug nach Pankow“ von Udo Lindenberg.

Information about the Prototype

Starting with the class V 160, the development of the class 218 regular production locomotives proceeded over a time period of 15 years and several variants to the construction of regular production locomotives.

At the time they were delivered in 1971, they represented the most up-to-date concept for single-motor large diesel locomotives for use with heavy passenger and freight trains. All of the experience gathered with the classes 215 and 216 was utilized in the class 218. The installation of hydrodynamic brakes as new, which allowed the maximum speed to be raised to 140 km/h / 88 mph, as was electric train heating instead of the previous steam heat. The new 12-cylinder motor from MAN and Maybach-Mercedes produced 2,500 horsepower, sufﬁcient for the generator for the heating and for the hydraulic drive system for the locomotive. An auxiliary motor was no longer necessary. Builders of the class 218 were the ﬁrms Krupp, Krauss-Maffei, and Rheinstahl.

The reliable class 218 is used all over Germany for freight and passenger trains up to and including Intercity express trains, individually as well as in multiple unit operation. There were and are numerous color variations from crimson red to ocean blue / beige to Chinese red white “bibs“ on the ends, at present in “trafﬁc“ red with white rectangles. In addition to that, there is road number 218 217-8 as the only unit in TEE colors and 10 locomotives in the colors of the City-Bahn from Cologne to Gummersbach in orange / gravel gray. Finally, there are the special paint schemes for the DB Touristik subsidiary, The King Ludwig musical and the “Special Train to Pankow“ by Udo Lindenberg.

Page 5

Informations concernant la locomotive réelle

Après 15 ans et de nombreuses variantes, le développement de la série V 160 ﬁnit par aboutir à la construction en série des locomotives de la série 218.

En 1971, date de leur livraison, elles représentaient la conception la plus moderne de locomotives diesel monomoteur de grande taille pour la traction de lourds trains voyageurs et marchandises. Toutes les expériences accumulées avec les séries 215 et 216 pouvaient être mises à proﬁt pour la BR 218. Les nouveautés : un frein hydrodynamique permettant d’atteindre une vitesse maximale de 140 km/h et un chauffage électrique remplaçant celui au gaz existant jusqu’alors. Avec ses 2.500 ch, le nouveau moteur à 12 cylindres de MAN et Maybach-Mercedes fournissait une puissance sufﬁsante pour le générateur du chauffage et la transmission hydraulique de la locomotive. Un moteur auxiliaire devenait ainsi superﬂu. Les fournisseurs de la BR 218 étaient les ﬁrmes Krupp, Krauss-Maffei et Rheinstahl.

La BR 218, engin ﬁable, est alors utilisée dans toute l’Allemagne pour la traction de trains marchandises et voyageurs – dont l’Intercity -, aussi bien seule qu’en double traction. Il y eut et il existe encore de nombreuses variantes de livrées, du pourpre jusqu’au rouge oriental avec un «bavoir» blanc sur la face frontale en passant par le bleu océan/beige ; les machines sont aujourd’hui dotées d’une livrée rouge traﬁc avec des bandes transversales blanches. Mais également : la 218 217-8, unique machine aux couleurs du TEE et 10 locomotives en livrée organge-gris caillou, couleurs de la City-Bahn Köln-Gummersbach. Il existe en outre des livrées spéciales pour la «DB Touristik», la comédie musicale «König Ludwig» et le «Sonderzug nach Pankow» (train spécial pour Pankow) de Udo Lindenberg.

Informatie van het voorbeeld

De BR V 160 leidde over een periode van 15 jaar en meerdere varianten tot de ontwikkeling en de bouw van de serielocomotief, de BR 218.

Op het moment dat de loc in 1971 werd afgeleverd, representeerde deze het modernste ontwerp van een éénmotorige grote dieselloc voor zware reiziger- en goederentreinen. Alle ervarin

gen die men met de serie 215 en 216 had verzameld, konden bij de bouw van de BR 218 benut worden. Nieuw was het inbouwen van een hydrodynamische rem, waardoor de maximumsnelheid tot 140 km/h verhoogt kon worden en de elektrische rijtuigverwarming in plaats van de tot dan gebruikelijke stoomverwarming. De nieuwe twaalfcilinder dieselmotor van MAN en Maybach-Mercedes leverde een vermogen van 2500 pk, ruim voldoende voor de verwarmingsgenerator en de hydraulische aandrijving van de locomotief. Een hulpmotor was zodoende niet meer nodig. De leveranciers van de BR 218 waren de ﬁrma’s Krupp, Kraus-Maffei en Rheinstahl.

De betrouwbare BR 218 werd in heel Duitsland voor goederenen reizigertreinen tot en met de intercity ingezet, zowel alleen als in een dubbeltractie. Er zijn talrijke kleurvarianten geweest en deze zijn er nog, van purperrood, via oceaanblauw-beige tot oriëntrood met een wit “slabbetje” op het front en op dit moment in de kleurstelling verkeersrood met witte dwarsbalken. Daarnaast, als enige de 218 217-8 in de TEE-kleuren en 10 loc’s in oranje-kiezelgrijs, de kleuren van de City-Bahn Keulen-Gummersbach. Tenslotte nog de speciale beschildering voor de DB Touristik, König-Ludwig-Musical en de “Sonderzug nach Pankow” van Udo Lindenberg.

Page 6

Funktion

• Mögliche Betriebssysteme: Märklin Transformer 6647,

Märklin Delta, Märklin Digital, Märklin Systems.

• Erkennung der Betriebsart: automatisch.

• Fahrtrichtungsabhängige Stirnbeleuchtung.

• Einstellbare Adressen: 01 – 80

Adresse ab Werk:

• Mfx-Technologie für Mobile Station / Central Station.

Name ab Werk:

BR 218 260-8

• Veränderbare Anfahr-/Bremsverzögerung (ABV).

• Veränderbare Höchstgeschwindigkeit.

• Einstellen der Lokparameter elektronisch über

Control Unit, Mobile Station oder Central Station.

• Eingebaute Geräuschelektronik, nur im Betrieb mit

Control Unit, Mobile Station oder Central Station nutzbar.

• Zugunsten der guten Fahreigenschaften ist an dem Modell

die VMAX auf 97 % (Mobile Station) bzw. 248 (Central Station) voreingestellt. Ein weiteres Anheben dieses Wertes hat keine Geschwindigkeitserhöhung zur Folge, sondern beeinﬂusst nur die Fahreigenschaften.

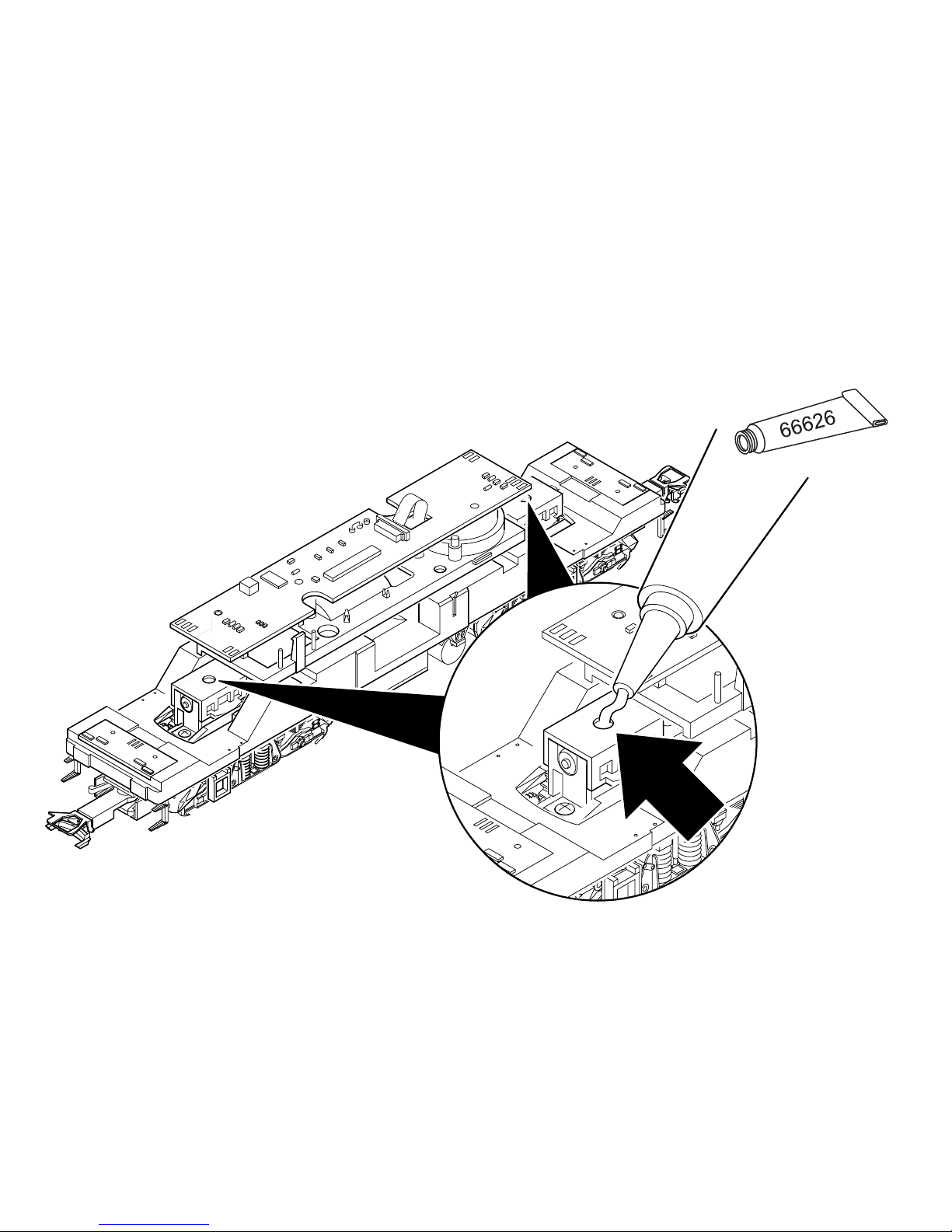

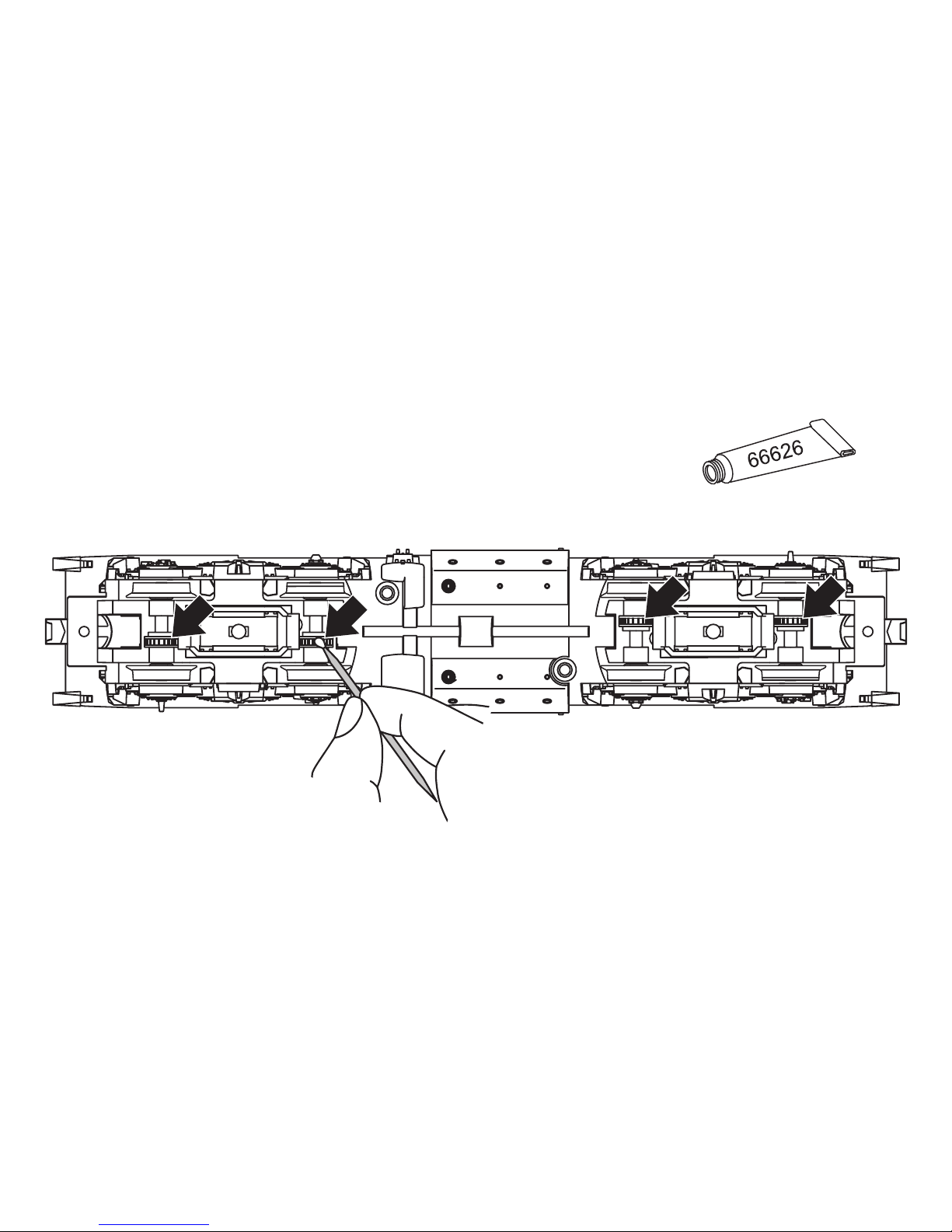

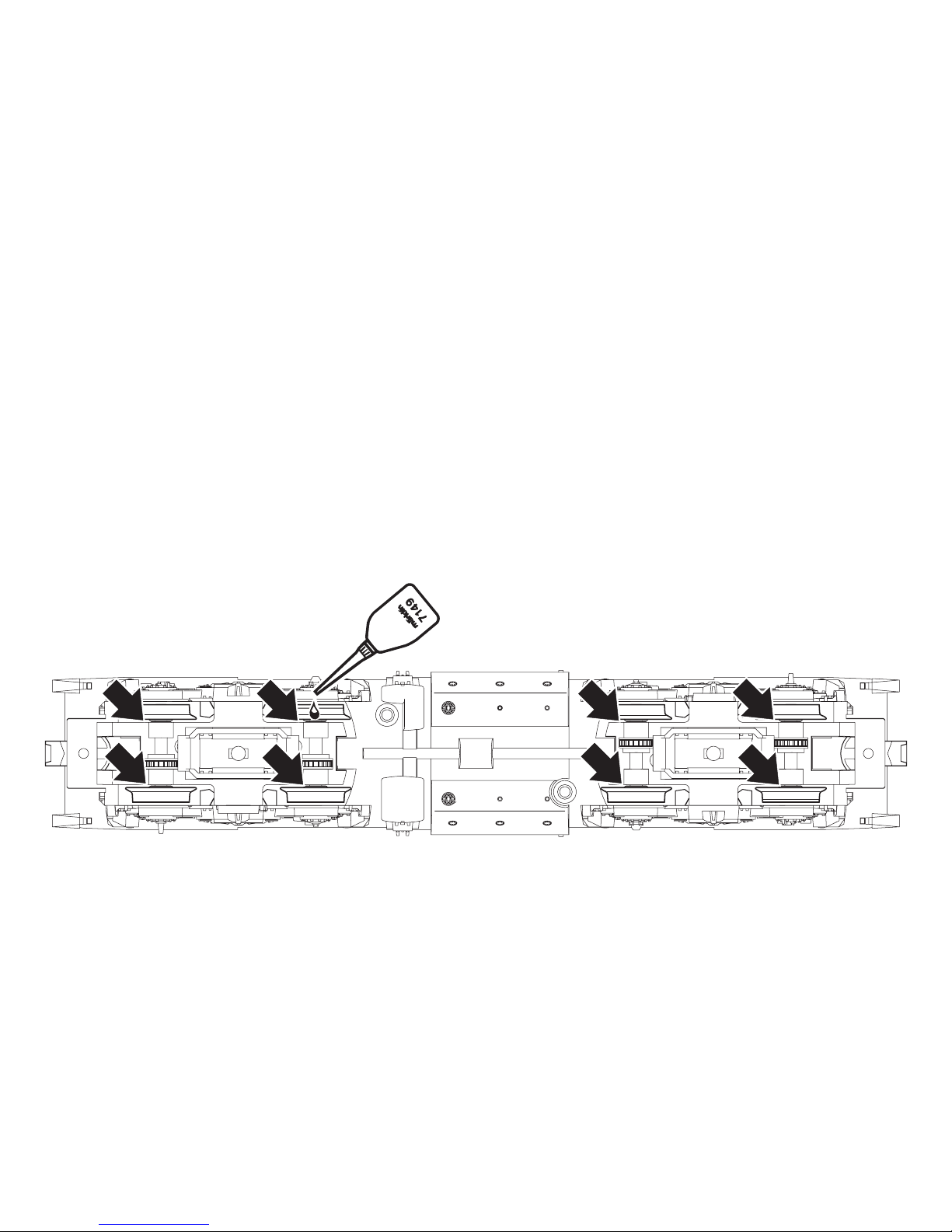

Die bei normalem Betrieb anfallenden Wartungsarbeiten sind nachfolgend beschrieben. Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.

Sicherheitshinweise

• Die Lok darf nur mit einem dafür bestimmten Betriebssystem (Märklin Wechselstrom-Transformator 6647, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden.

Nur Transformatoren verwenden, die Ihrer örtlichen Netzspannung entsprechen. Keinesfalls Transformatoren für eine Netzspannung von 220 V bzw. 110 V einsetzen.

• Die Lok darf nur aus einer Leistungsquelle gleichzeitig versorgt werden.

• Beachten Sie unbedingt die Sicherheitshinweise in der Gebrauchsanleitung zu Ihrem Betriebssystem.

• Für den konventionellen Betrieb der Lok muss das Anschluss

gleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigegebene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufgetretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw. von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche Person und / oder Firma bzw. der Kunde.

Page 7

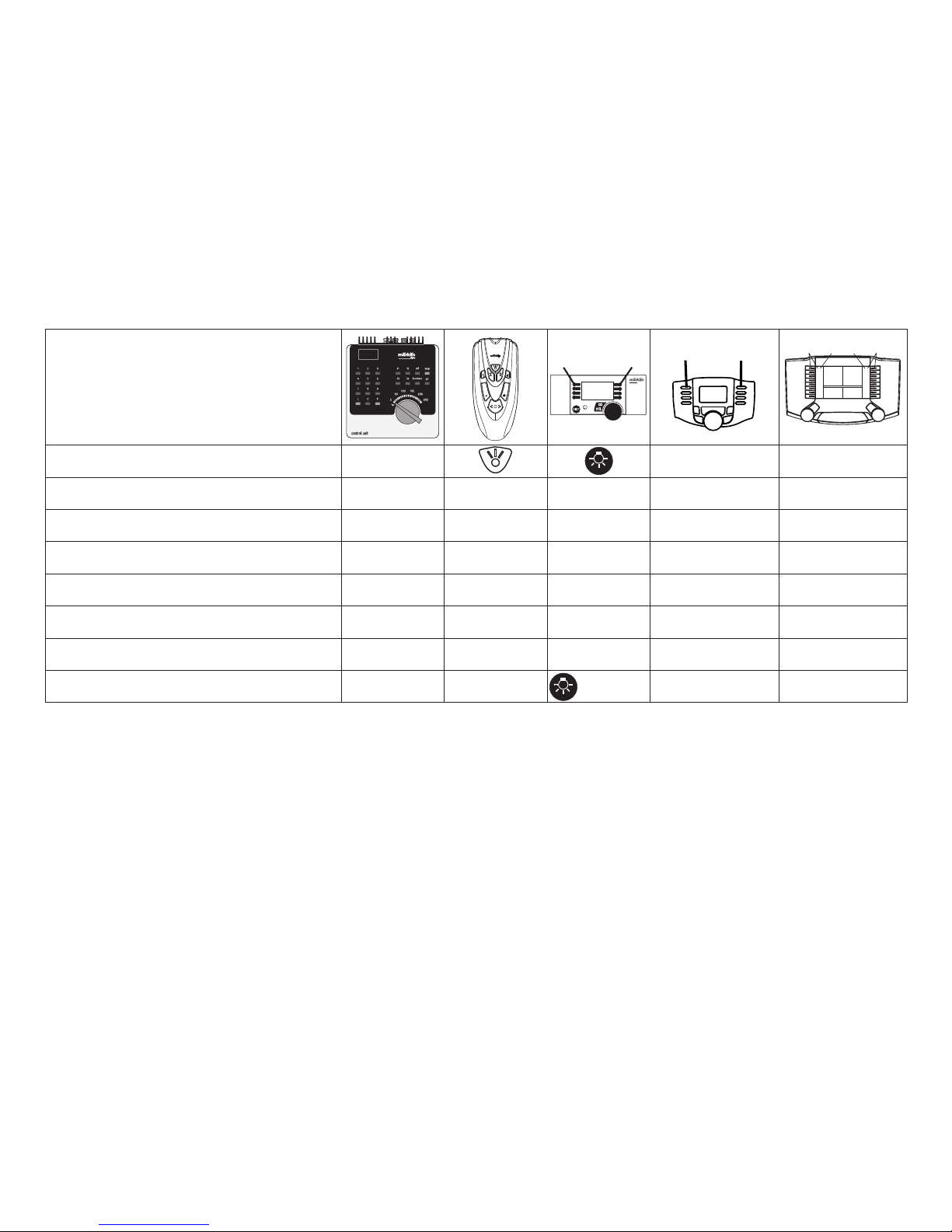

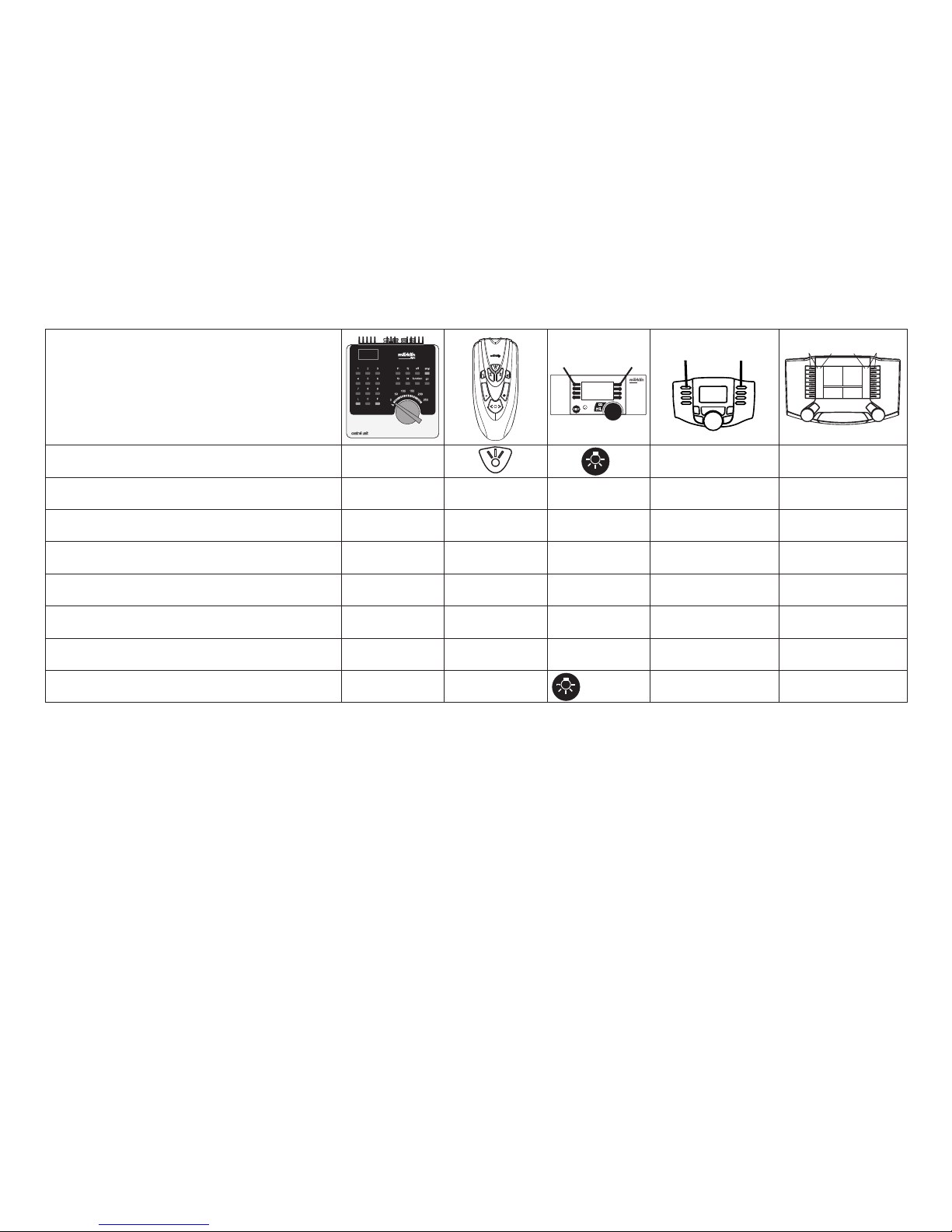

Schaltbare Funktionen

Digital/Systems

Stirnbeleuchtung function/off Funktion f0 Funktion f0

Betriebsgeräusch f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2

Geräusch: Horn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3

ABV f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4

Geräusch: Bremsenquietschen aus — — Funktion 3 Funktion f5 Funktion f5

Stirnbeleuchtung Führerstand 2 aus — — Funktion 1 Funktion f6 Funktion f6

Stirnbeleuchtung Führerstand 1 aus — — Funktion 8 Funktion f8 Funktion f8

Rangierlicht doppel A — — + f1 + f8 f0 + f1 + f8 f0 + f1 + f8

mobile station

systems





 



Page 8

Function

• Possible operating systems: 6646/6647 Märklin Transformer, Märklin Delta, Märklin Digital, Märklin Systems.

• Recognition of the mode of operation: automatic.

• Headlights, changing over with the direction of travel.

• Addresses that can be set: 01 – 80 Address set at the factory: 21

• Mfx technology for the Mobile Station / Central Station. Name set at factory: BR 218 260-8

• Adjustable acceleration/braking delay (ABV).

• Adjustable maximum speed.

• Setting the locomotive parameters electronically with the Control Unit, Mobile Station or Central Station.

• Built-in sound effects circuit, can only be used in operation with the Control Unit, Mobile Station or Central Station.

• The VMAX has been preset at 97 % (Mobile Station) and at 248 (Central Station) on the model in order to give good running characteristics. Raising this value further will not increase the speed; it will only have a negative effect on the running characteristics.

The maintenance work necessary with normal operation of this locomotive is described below. Please see your authorized Märklin dealer for repairs or spare parts.

Safety Warnings

• This locomotive is to be used only with an operating system designed for it (Märklin 6646/6647 AC transformer, Märklin Delta, Märklin Digital or Märklin Systems).

Use only transformers rated for your local household power. Do not under any circumstances use transformers rated for 220 volts or 110 volts.

• This locomotive must never be supplied with power from more than one transformer.

• Pay close attention to the safety warnings in the instructions for your operating system.

• The feeder track must be equipped to prevent interference with radio and television reception, when the locomotive is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose.

No warranty or damage claims shall be accepted in those cases where parts neither manufactured nor approved by Märklin have been installed in Märklin products or where Märklin products have been converted in such a way that the non-Märklin parts or the conversion were causal to the defects and / or damage arising. The burden of presenting evidence and the burden of proof thereof, that the installation of non-Märklin parts or the conversion in or of Märklin products was not causal to the defects and / or damage arising, is borne by the person and / or company responsible for the installation and / or conversion, or by the customer.

Page 9

Controllable Functions

Digital/Systems

Headlights function/off Function f0 Function f0

Operating sounds f2 Function 2 Function 2 Function f2 Function f2

Sound effect: Horn f3 Function 3 Function 6 Function f3 Function f3

ABV f4 Function 4 Function 4 Function f4 Function f4

Sound effect: Squealing brakes off — — Function 3 Function f5 Function f5

Headlights at engineer´s cab 2 off — — Function 1 Function f6 Function f6

Headlights at engineer´s cab 1 off — — Function 8 Function f8 Function f8

Double A switching light — — + f1 + f8 f0 + f1 + f8 f0 + f1 + f8

mobile station

systems





 



Page 10

Remarques importantes sur la sécurité

• La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin courant alternatif

- transformateur 6647, Märklin Delta, Märklin Digital ou Märklin Systems).

Utilisez uniquement des transformateurs correspondant à la tension secteur locale. N´utilisez en aucun cas des transformateurs pour une tension de secteur de 220 V, respectivement 110 V.

• La locomotive ne peut être alimentée en courant que par une seule source de courant.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi de votre système d’exploitation.

• Pour l’exploitation de la locomotive en mode conventionnel, la voie de raccordement doit être déparasitée. A cet effet, utiliser le set de déparasitage réf. 74046. Le set de déparasita

ge ne convient pas pour l’exploitation en mode numérique.

Tout recours à une garantie commerciale ou contractuelle ou à une demande de dommages-intérêt est exclu si des pièces non autorisées par Märklin sont intégrées dans les produits Märklin et / ou si les produits Märklin sont transformés et si les pièces d’autres fabricants montées ou la transformation constituent la cause des défauts et / ou dommages apparus. C’est à la personne et / ou la société responsable du montage / de la transformation ou au client qu’incombe la charge de prouver que le montage des pièces d’autres fabricants sur des produits Märklin ou la transformation des produits Märklin n’est pas à l’origine des défauts et ou dommages apparus.

Fonction

• Systèmes d’exploitation possibles : Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Détection du mode d’exploitation : automatique.

• Feux de signalisation avec inversion selon sens de marche.

• Adresses disponibles : 01 – 80 Adresse encodée en usine : 21

• Technologie Mfx pour Mobile Station / Central Station. Nom encodée en usine : BR 218 260-8

• Temporisation d’accélération et de freinage réglable (ABV).

• Vitesse maximale réglable.

• Réglage des paramètres de la loco électroniquement à l’aide de la Control Unit, de la Mobile Station ou de la Central Station.

• Bruiteur électronique intégré, utilisable uniquement lors d’exploitation avec la Control Unit, de la Mobile Station ou de la Central Station.

• En faveur de l’une des bonnes caractéristiques de roulement, la VMAX du modèle est préréglée sur 97 % (Mobile Station) ou 248 (Central Station). L’augmentation de cette valeur n’augmentera pas la vitesse, mais risque uniquement d’altérer les caractéristiques de roulement.

Les travaux d‘entretien occasionnels à effectuer en exploitation normale sont décrits plus loin. Pour toute réparation ou remplacement de pièces, adressez-vous à votre détaillant-spécialiste Märklin.

Page 11

Fonctions commutables

Digital/Systems

Fanal function/off Fonction f0 Fonction f0

Bruit d’exploitation f2 Fonction 2 Fonction 2 Fonction f2 Fonction f2

Bruitage : Trompe

f3 Fonction 3 Fonction 6 Fonction f3 Fonction f3

ABV f4 Fonction 4 Fonction 4 Fonction f4 Fonction f4

Bruitage : Grincement de freins désactivé — — Fonction 3 Fonction f5 Fonction f5

Fanal de la cabine de conduite 2 éteint — — Fonction 1 Fonction f6 Fonction f6

Fanal de la cabine de conduite 1 éteint — — Fonction 8 Fonction f8 Fonction f8

Feu de manœuvre double A — — + f1 + f8 f0 + f1 + f8 f0 + f1 + f8

mobile station

systems





 



Page 12

Werking

• Mogelijke bedrijfssystemen: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Herkenning van het bedrijfssysteem: automatisch.

• Rijrichtingafhankelijke frontseinen.

• Instelbare adressen: 01-80 Vanaf de fabriek:

• Mfx-technologie voor het Mobile Station / Central Station. Naam af de fabriek: BR 218 260-8

• Instelbare optrek- / afremvertraging (ABV).

• Instelbare maximumsnelheid.

• Elektronische instelling van de locomotiefparameters via de Control Unit, Mobile Station of Central Station.

• Ingebouwde geluidselektronica, alleen bruikbaar in het bedrijf met de Control Unit, Mobile Station of Central Station.

• Voor het verbeteren van de rijeigenschappen is bij het model de maximumsnelheid op 97 % (Mobile Station) dan wel 248 (Central Station) ingesteld. Het verhogen van deze vooringestelde waarde heeft geen invloed op de maximumsnelheid, maar beïnvloed alleen de rijeigenschappen negatief.

De in het normale bedrijf voorkomende onderhoudswerkzaamheden zijn verderop beschreven. Voor reparatie of onderdelen kunt u zich tot uw Märklin winkelier wenden.

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrijfssysteem (Märklin wisselstroom transformator 6647, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden.

Alleen transformatoren gebruiken die geschikt zijn voor de bij u geldende netspanning. In geen geval transformatoren voor een netspanning van 220 V dan wel 110 V gebruiken.

• De loc mag niet vanuit meer dan één stroomvoorziening gelijktijdig gevoed worden.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebru

iksaanwijzing van uw bedrijfssysteem.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de inbouw en/of ombouw verantwoordelijke persoon en / of ﬁrma danwel bij de klant.

Page 13

Schakelbare functies

Digital/Systems

Frontverlichting function/off Functie f0 Functie f0

Bedrijfsgeluiden f2 Functie 2 Functie 2 Functie f2 Functie f2

Geluid: signaalhoorn f3 Functie 3 Functie 6 Functie f3 Functie f3

ABV f4 Functie 4 Functie 4 Functie f4 Functie f4

Geluid: piepende remmen uit — — Functie 3 Functie f5 Functie f5

Frontverlichting Cabine 2 uit — — Functie 1 Functie f6 Functie f6

Frontverlichting Cabine 1 uit — — Functie 8 Functie f8 Functie f8

Rangeerlicht dubbel A — — + f1 + f8 f0 + f1 + f8 f0 + f1 + f8

mobile station

systems





 



Page 14

Aviso de seguridad

• La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin corriente alterna – transformador 6647 – Märklin Delta – Märklin Digital o Märklin Systems).

Utilizar únicamente transformadores que correspondan a la tensión de red local. En ningún caso utilizar transformadores para una tensión de red de 220 V o bien 110 V.

• La locomotora no deberá recibir corriente eléctrica mas que de un solo punto de abasto.

• Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

• Para el funcionamiento convencional de la locomotora deben suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

Se excluye todo derecho de garantía, prestación de garantía e indemnización sobre aquellos productos Märklin en los que se hubieran montado piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan sido modiﬁcados cuando la piezas ajenas montadas o la modiﬁcación sean las causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o empresa o el cliente responsable del montaje o modiﬁcación será el responsable de probar y alegar que el montaje de piezas ajenas o la modiﬁcación en/de productos Märklin no son las causas de los desperfectos y/o daños surgidos.

Función

• Sistemas operativos posibles: Märklin transformador 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Reconocimiento del sistema: automático.

• Faros frontales dependendientes del sentido de marcha.

• Códigos disponibles: 01 – 80 Código de fábrica: 21

• Tecnología mfx para la Mobile Station / Central Station. Nombre de fábrica: BR 218 260-8

• Arranque y frenado variable (ABV).

• Velocidad máxima variable.

• Fijar parámetros de la locomotora electrónicamente por el Control Unit, Mobile Station o Central Station.

• Electrónica incorporada de ruidos: solo útil en funcionamien

to con Control Unit, Mobile Station o Central Station.

• Para favorecer una de las buenas características de marcha, en el modelo en miniatura se ha preconﬁgurado la VMAX a 97 % (Mobile Station) o bien 248 (Central Station). Un aumento adicional de este valor no tendrá como resultado un aumento de velocidad, sino que tan solo afectará negativamente a las características de marcha.

Los trabajos de mantenimiento normales están descritos a continuación. Para reparaciones o recambios contacte con su proveedor Märklin especializado.

Page 15

Funciones posibles

Digital/Systems

Faros frontales function/off Función f0 Función f0

ruido de explotación f2 Función 2 Función 2 Función f2 Función f2

Ruido: Bocina f3 Función 3 Función 6 Función f3 Función f3

ABV f4 Función 4 Función 4 Función f4 Función f4

Ruido: Desconectar chirrido de los frenos — — Función 3 Función f5 Función f5

Faros frontales a la cabina 2 de enganche — — Función 1 Función f6 Función f6

Faros frontales a la cabina 1 de enganche — — Función 8 Función f8 Función f8

Luces de maniobra doble A — — + f1 + f8 f0 + f1 + f8 f0 + f1 + f8

mobile station

systems





 



Page 16

Funzionamento

• Possibili sistemi di funzionamento: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Riconoscimento del tipo di funzionamento: automatico.

• Illuminazione di testa dipendente dalla direzione di marcia.

• Indirizzi impostabili: 01 – 80 Indirizzo di fabbrica: 21

• Tecnologia Mfx per Mobile Station / Central Station. Nome de fabbrica: BR 218 260-8

• Ritardo di avviamento/frenatura modiﬁcabile (ABV).

• Velocità massima modiﬁcabile.

• Regolazione dei parametri della locomotiva elettronicamente tramite Control Unit, Mobile Station oppure Central Station.

• Generatore elettronico di suoni incorporato, utilizzabile soltanto nel funzionamento con Control Unit, Mobile Station oppure Central Station.

• A vantaggio di una delle buone caratteristiche di marcia, in tale modello la VMAX è già impostata su 97 % (Mobile Station) o rispettivamente 248 (Central Station). Un ulteriore incremento di questo valore non ha come effetto alcun incremento di velocità, bensì inﬂuenza le caratteristiche di marcia solo in modo negativo.

Le operazioni di manutenzione che si veriﬁcano nel normale funzionamento sono descritte nel seguito. Per riparazioni o parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivenditore specialista Märklin.

Avvertenze per la sicurezza

• Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (trasformatore per corrente alternata Märklin 6647, Märklin Delta, Märklin Digital oppure Märklin Systems).

Impiegare solamente dei trasformatori che corrispondono alle tensioni di rete locali. Non si impieghino in nessun caso dei trasformatori per una tensione di rete di 220 V o 110 V.

• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Vogliate prestare assolutamente attenzione alle avvertenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

• Per il funzionamento tradizionale della locomotiva il binario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

Märklin non fornisce alcuna garanzia, assicurazione e risarcimento danni in caso di montaggio sui prodotti Märklin di componenti non espressamente approvati dalla ditta. Märklin altresì non risponde in caso di modiﬁche al prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati da modiﬁche non autorizzate o dal montaggio di componente esterni on approvati. L‘onere della prova che i componenti montati e le modiﬁche apportate non sono state la causa del danno o del difetto, resta a carico del cliente o della persona / ditta che ha effettuato il montaggio di componenti estranei o che ha apportato modiﬁche non autorizzate.

Page 17

Funzioni commutabili

Digital/Systems

Illuminazione di testa function/off Funzione f0 Funzione f0

Rumori di esercizio f2 Funzione 2 Funzione 2 Funzione f2 Funzione f2

Rumore: tromba f3 Funzione 3 Funzione 6 Funzione f3 Funzione f3

ABV f4 Funzione 4 Funzione 4 Funzione f4 Funzione f4

Rumore: stridore dei freni escluso — — Funzione 3 Funzione f5 Funzione f5

Illuminazione di testa della cabina 2 spento — — Funzione 1 Funzione f6 Funzione f6

Illuminazione di testa della cabina 1 spento — — Funzione 8 Funzione f8 Funzione f8

Fanale di manovra a doppia A — — + f1 + f8 f0 + f1 + f8 f0 + f1 + f8

mobile station

systems





 



Page 18

Funktion

• Möjliga driftsystem: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Driftsättet igenkänns automatiskt.

• Körriktningsberoende frontbelysning.

• Inställbara adresser: 01 – 80 Adress från tillverkaren: 21

• Mfx-teknologi för Mobile Station / Central Station. Namn från tillverkaren: BR 218 260-8

• Acceleration/ bromsfördröjning kann ändras (ABV).

• Toppfart kan ändras.

• Elektronisk inställning av lokparametrar via Control Unit, Mobile Station eller Central Station.

• Inbyggd ljudelektronik kan endast användas vid drift med Control Unit, Mobile Station eller Central Station.

• Till modellens goda köregenskaper bidrar att VMAX är förinställd på 97 % (Mobile Station) 248 (Central Station). Ytterligare höjning av detta värde ger ingen hastighetsökning, utan kommer endast att negativt påverka modellens köregenskaper.

Underhållsarbeten som uppstår vid normal användning beskrivs som följer. Kontakta din Märklinfackhandlare för reparationer och reservdelar.

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem (Märklin Växelström-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems).

Använd endast transformatorer som är avsedda för den nätspänning som tillhandahålls av er elleverantör. Anslut aldrig en transformator för 220 V nätspänning till 110 V

- eller tvärt om.

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.

• När motorvagnens lokdel ska köras med konventionell/ana

log drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyddet får inte användas vid digital körning.

Varje form av anspråk på garanti och skadestånd är utesluten omdelar används i Märklin-produkter som inte har godkänts av Märklin och / eller om Märklin-produkter har modiﬁerats och de inbyggda främmande delarna resp. modiﬁeringen var upphov till de därefter uppträdande felen och / eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande felen och / eller skadorna, bär den person och / eller företag resp. kund som är ansvarig för in- och / eller ombyggnaden.

Page 19

Kopplingsbara funktioner

Digital/Systems

Frontstrålkastare function/off Funktion f0 Funktion f0

Traﬁkljud

f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2

Ljud: Signalhorn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3

ABV f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4

Ljud: Bromsgnissel, från — — Funktion 3 Funktion f5 Funktion f5

Frontstrålkastare Förarhytt 2 från — — Funktion 1 Funktion f6 Funktion f6

Frontstrålkastare Förarhytt 1 från — — Funktion 8 Funktion f8 Funktion f8

Rangerljus dubbel A — — + f1 + f8 f0 + f1 + f8 f0 + f1 + f8

mobile station

systems





 



Page 20

Funktion

• Mulige driftssystemer: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Registrering af driftsarten: automatisk.

• Køreretningsafhængig frontbelysning.

• Indstillelige adresser: 01 – 80 Adresse ab fabrik: 21

• Mfx-teknologi til Mobile Station / Central Station. Navn ab fabrik: BR 218 260-8

• Indstillelig opstarts-/bremseforsinkelse (ABV).

• Indstillelig maksimalhastighed.

• Elektronisk indstilling af lokomotivparametrene via Control Unit, Mobile Station eller Central Station.

• Indbygget lydelektronik, kan kun bruges ved drift med Control Unit, Mobile Station eller Central Station.

• Til fordel for en af de gode køreegenskaber er VMAX på modellen forindstillet til 97 % (Mobile Station) respektive 248 (Central Station) En yderligere forhøjelse af denne værdi medfører ingen hastighedsforøgelse, men har kun negativ indﬂydelse på køreegenskaberne.

Vedligeholdelsesarbejder ved normal drift er beskrevet i det ef

terfølgende. For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.

Vink om sikkerhed

• Lokomotivet må kun bruges med et driftssystem (Märklin vek

selstrøm-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems), der er beregnet dertil.

Anvend kun transformatorer, der passer til den lokale net

spænding. Anvend aldrig transformatorer der er beregnet til en netspænding på 220 V eller 110 V.

• Lokomotivet må ikke forsynes fra mere end én strømkilde ad gangen.

• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

• Ved konventionel drift af lokomotivet skal tilslutningssporet støjdæmpes. Dertil skal anvendes støjdæmpningssættet

74046. Støjdæmpningssættet er ikke egnet til digital drift.

Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket, hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet dertil af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler og / eller skader. Det påhviler kunden hhv. den person og / eller det ﬁrma, der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke var årsag til opståede mangler og / eller skader.

Page 21

Styrbare funktioner

Digital/Systems

Frontbelysning function/off Funktion f0 Funktion f0

Driftslyd f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2

Ljud: Horn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3

ABV f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4

Lyd: Pipende bremser fra

— — Funktion 3 Funktion f5 Funktion f5

Frontbelysning Kabine 2 fra — — Funktion 1 Funktion f6 Funktion f6

Frontbelysning Kabine 1 fra — — Funktion 8 Funktion f8 Funktion f8

Rangerlys dobbelt A — — + f1 + f8 f0 + f1 + f8 f0 + f1 + f8

mobile station

systems





 



Page 22

CV (Parameter) • CV (Parameter) • CV (Paramètre) • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV (Parameter) • CV (Parameter)

CV-Nr.

Wert • Value •

Valeur • Waarde •

Valor • Valore •

Värde • Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 01 - 80

Anfahrverzögerung • Acceleration delay • Temporisation accélération

• Optrekvertraging • Regulación arranque • Ritardo di avviamento • Igångsättningsreglering • Opstartregulierung

03 01 - 63

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging • Frenado lento • Ritardo di frenatura • Bromsfördröjning • Bremseforsinkelse

04 01 - 63

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

05 01 - 63

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Ripristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien

08 08

Page 23

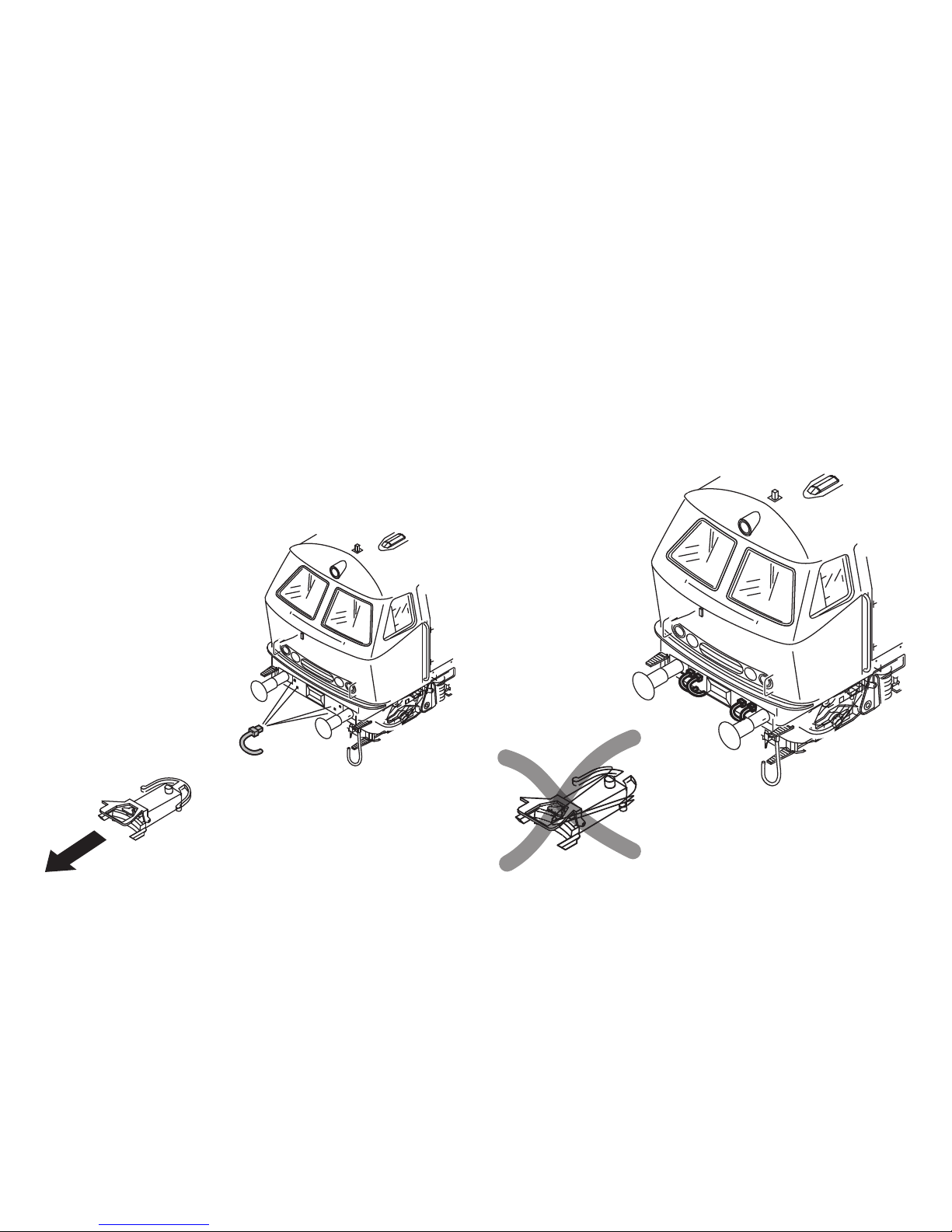

Vorbild-Bremsschläuche zum Einstecken Prototypical brake hoses for installation on locomotive Attelage les boyaux de frein à ﬁ xer Opsteekbare voorbeeld-remslangen Réplica del enganche real mangueras Gancio manichette del freno al prototipo da innestare Förebildstroget bromsslangar för montering Forbilledbremseslange til indstikning

Page 24

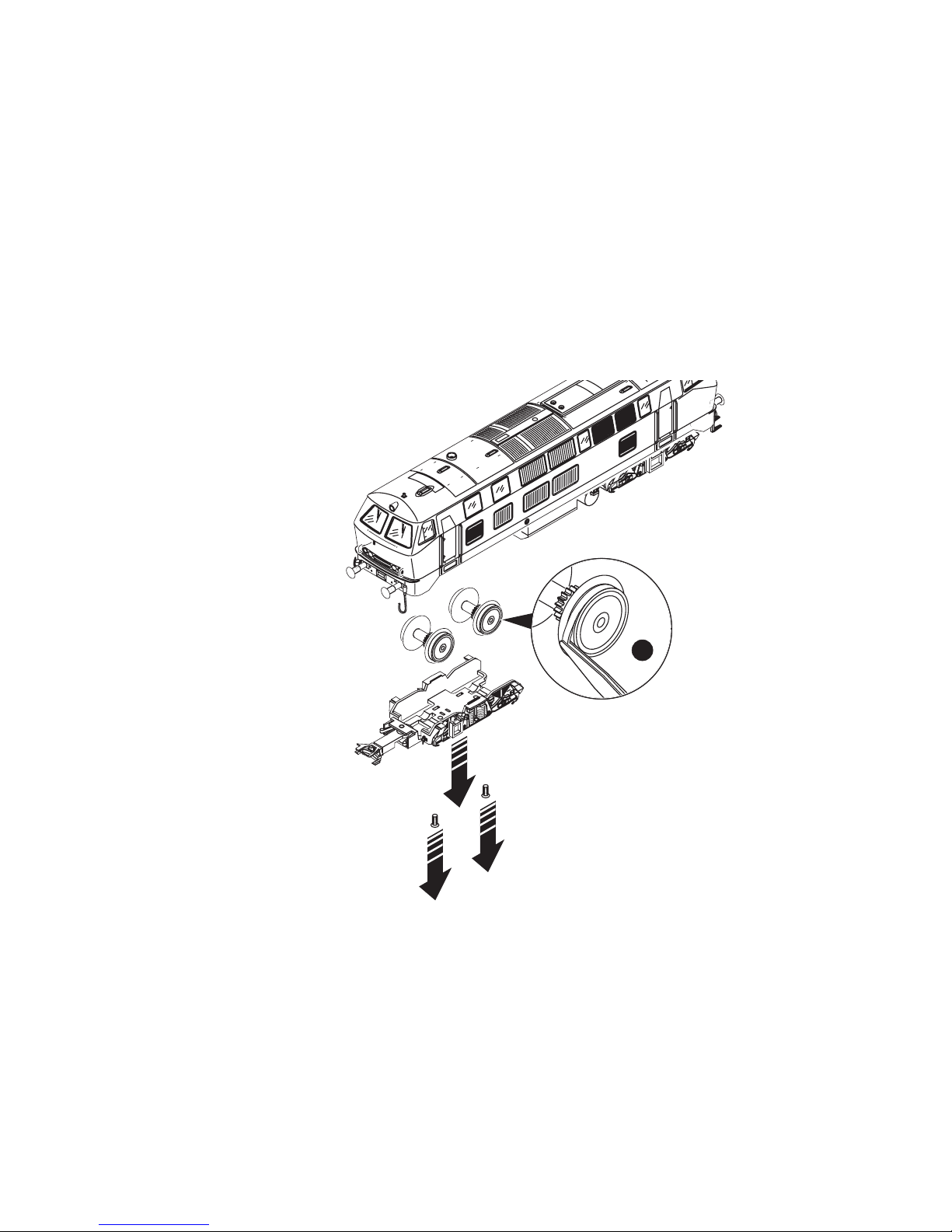

Haftreifen auswechseln Changing traction tires Changer les bandages d’adhérence Antislipbanden vervangen Cambio de los aros de adherencia Sostituzione delle cerchiature di aderenza Slirskydd byts Friktionsringe udskiftes

Page 25

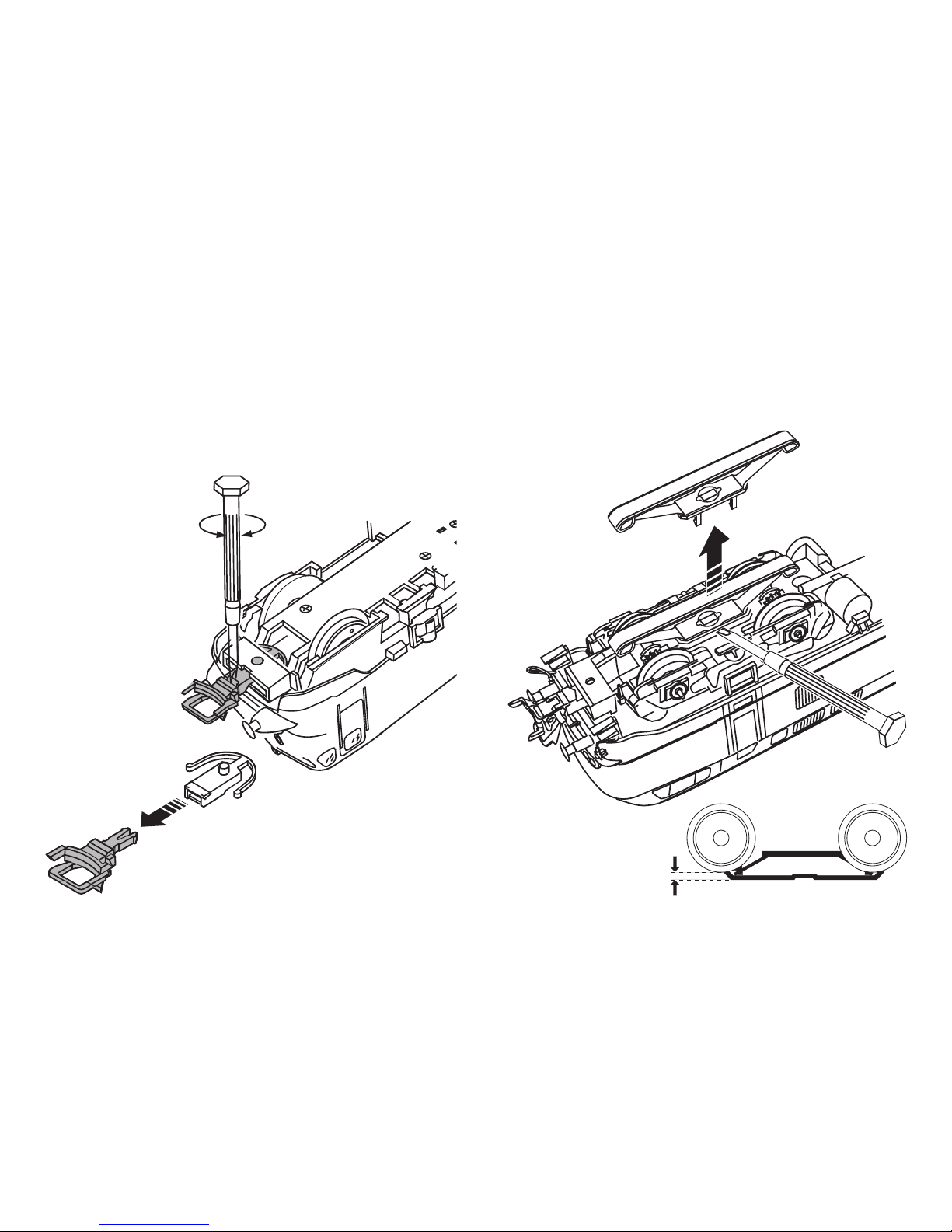

Schleifer auswechseln Changing pickup shoes Changer les frotteurs Slepers vervangen Cambio del patín Sostituzione del pattino Släpsko byts Slæbesko udskiftes

2 mm

Kupplung austauschen Exchanging the close coupler Remplacement de l’attelage court Omwisselen van de kortkoppeling Enganches cortos Sostituzione del gancio corto Utbyte av kortkoppel Udskiftning af kortkoblingen

Page 26

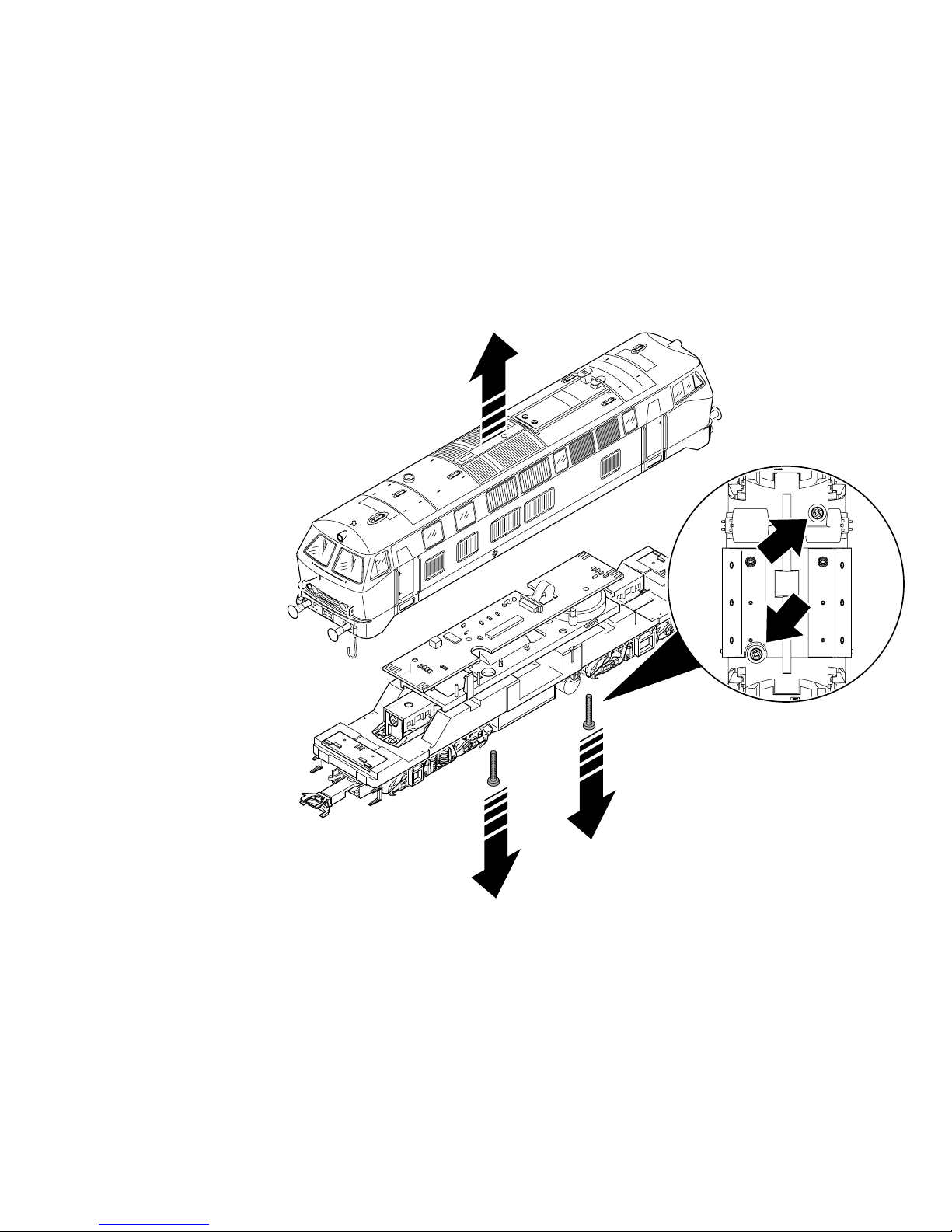

Lokomotiv-Gehäuse abnehmen Removing the locomotive body Enlever la caisse de la locomotive Locomotiefkap verwijderen Retirar la carcasa de la locomotora Smontaggio della sovrastruttura della locomotiva Tag av lokkåpan Aftag lokomotivets overdel

Page 27

Trix

Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of operation Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Engrase a las 40 horas de funcionamiento Lubriﬁcazione dopo circa 40 ore di funzionamento Smörjning efter ca. 40 driftstimmar Smøring efter ca. 40 driftstimer

Page 28

Trix

Page 29

Page 30

Details der Darstellung

können von dem Modell

abweichen.

Page 31

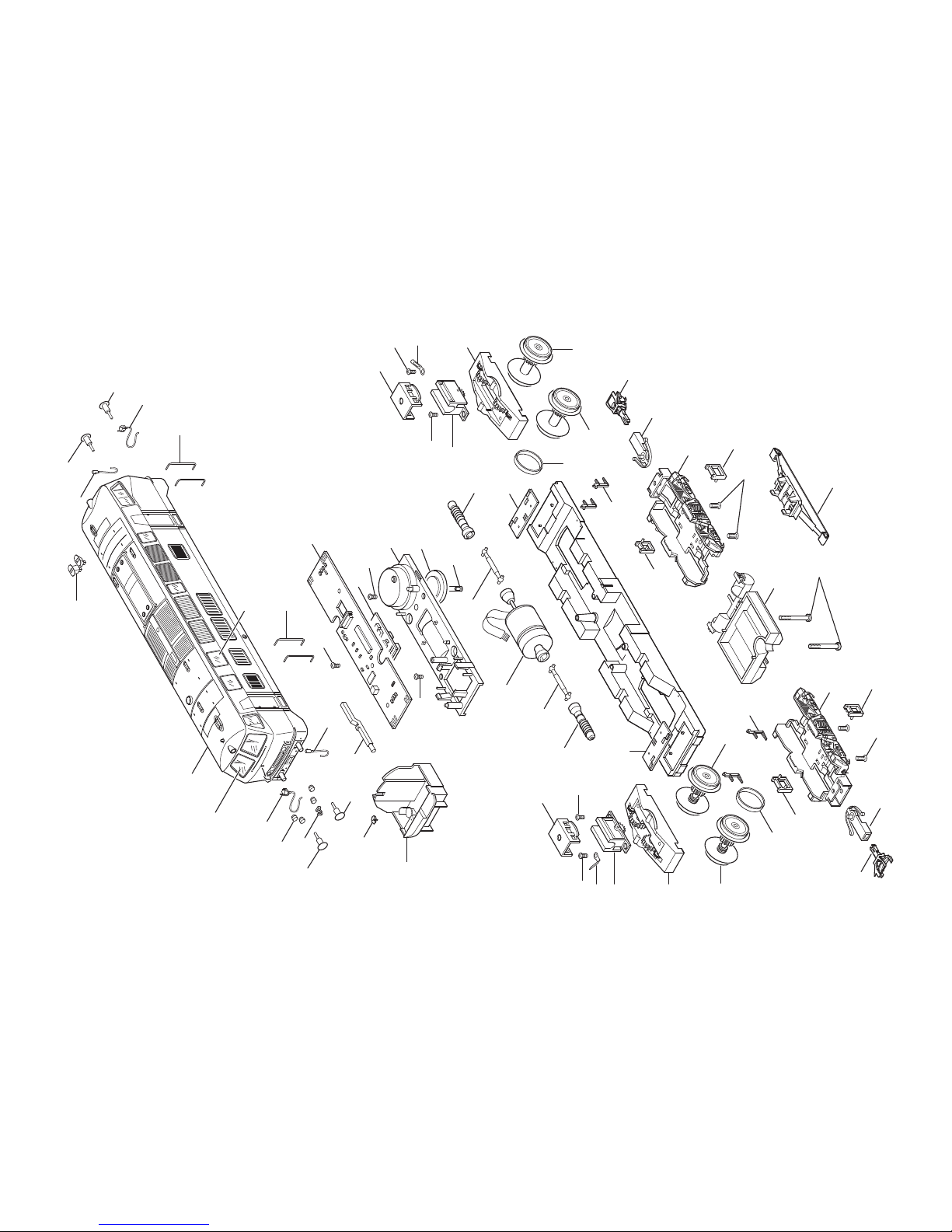

1 Aufbau 153 543 2 Abgashutze 101 982 3 Fenster 113 114 4 Lichtkörper 113 112 5 Puffer 761 860 6 Steckteile Pufferbohle 113 120 7 Griffstangen 113 288 8 Führerstand 101 978 9 Handrad 102 220

10 Linsenschraube 786 430

11 Beleuchtungseinheit 102 376 12 Leiterplatte Schnittstelle 102 375 13 Decoder 153 546 14 Linsenschraube 786 330 15 Halteplatte 104 431 16 Linsenschraube 786 750 17 Lautsprecher 118 562 18 Haltebügel 207 649 19 Motor 123 537 20 Kardanwelle 301 807 21 Schneckenwelle 229 277 22 Halteklammer 230 561 23 Getriebeblock 102 238 24 Traggestell 102 241 25 Lötfahne 703 510 26 Linsenschraube 587 070 27 Treibradsatz 126 151 28 Haftreifen 7 154 29 Treibradsatz 230 551 30 Drehgestellrahmen 102 244 31 Senkschraube 786 790 32 Tritte 113 287 33 Deichsel 101 975 34 Kupplung 7 203 35 Tankattrappe 112 830 36 Schleifer 206 370

Bremsleitungen 311 529

Page 32

153619/1109/SmEf

Änderungen vorbehalten

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Gebr. Märklin & Cie. GmbH Stuttgarter Str. 55 - 57 D-73033 Göppingen www.maerklin.com
