Modell der E 40 / BR 140

39140

Page 2

Inhaltsverzeichnis Seite Informationen zum Vorbild 4 Sicherheitshinweise 6 Allgemeine Hinweise 6 Funktionen 6 Schaltbare Funktionen 7 Parameter / Register 22 Wartung und Instandhaltung 23 Ersatzteile 30

Table of Contents Page Information about the prototype 4 Safety Notes 8 General Notes 8 Functions 8 Controllable Functions 9 Parameter / Register 22 Service and maintenance 23 Spare Parts 30

Sommaire Page Informations concernant la locomotive réelle 5 Remarques importantes sur la sécurité 10 Informations générales 10 Fonctionnement 10 Fonctions commutables 11 Paramètre / Registre 22 Entretien et maintien 23 Pièces de rechange 30

Inhoudsopgave Pagina Informatie van het voorbeeld 5 Veiligheidsvoorschriften 12 Algemene informatie 12 Werking 12 Schakelbare functies 13 Parameter / Register 22 Onderhoud en handhaving 23 Onderdelen 30

Page 3

Indice de contenido Página Aviso de seguridad 14 Informaciones generales 14 Funciones 14 Funciones posibles 15 Parámetro / Registro 22 El mantenimiento 23 Recambios 30

Indice del contenuto Pagina Avvertenze per la sicurezza 16 Avvertenze generali 16 Funzioni 16 Funzioni commutabili 17 Parametro / Registro 22 Manutenzione ed assistere 23 Pezzi di ricambio 30

Innehållsförteckning Sida Säkerhetsanvisningar 18 Allmänna informationer 18 Funktioner 18 Kopplingsbara funktioner 19 Parameter / Register 22 Underhåll och reparation 23 Reservdelar 30

Indholdsfortegnelse: Side Vink om sikkerhed 20 Generelle oplysninger 20 Funktioner 20 Styrbare funktioner 21 Parameter / Register 22 Service og reparation 23 Reservedele 30

Page 4

Information zum Vorbild

Auch die E 40/BR 140 entstammt dem Neubeschaffungsprogramm der 1950er-Jahre. Technisch gesehen ist die E 40 eine für den Güterzugdienst modiﬁzierte E 10.1. Sie besitzt den gleichen Lokka

sten, nahezu die gleiche Mechanik und Elektronik, unterscheidet sich aber in einigen Merkmalen von ihren schnelleren Schwes

tern. Die E 40 hat keine elektrische Bremse, eine andere Getrie

beübersetzung, dadurch eine geringere Höchstgeschwindigkeit und eine andere Dachhaube mit weniger Lüftergitterrosten. Für die Lackierung der Lok wurde das klassische Chromdioxid-Grün gewählt, das elegante Blau war nur Schnellzuglokomotiven vorbehalten. Die E 40, ab 1968 als BR 140 gereiht, war für den mittelschweren Güterzugdienst vorgesehen, sie wanderte aber auch in andere Dienste ab, besonders als die Höchstgeschwindig

keit von 100 km/h auf 110 km/h erhöht wurde. Man fand sie somit auch vor Silberlingen und während der Olympischen Spiele 1972 in München auch im S-Bahn-Dienst. Das Hauptaufgabengebiet blieb aber bis heute der Güterzugdienst.

31 Lokomotiven der Baureihe E 40 wurden speziell für den Einsatz auf Steilstrecken, wie der Höllentalbahn, mit einer Gleichstrom-Widerstandsbremse ausgestattet. Sie wurden als E 40.11, ab 1968 als BR 139 eingereiht. Später wurden die verbliebenen Lokomotiven der BR 139 in München zusammengezogen, von wo sie bis zum Brennerpass, auch gemeinsam mit Loks der BR 140, im Einsatz waren.

Die Baureihe E 40/140 ist mit ihren Untervarianten die meistgebaute Variante des Einheitslokomotivprogramms der jungen Deutschen Bundesbahn. 879 Exemplare waren Jahrzehnte lang hauptverantwortlich für den mittelschweren Güterzugdienst, ihre Ausmusterung ist aber bis auf wenige Lokomotiven abzusehen oder bereits vollzogen.

Information about the Prototype

The class E 40/140 also came from the new procurement program of the Fifties. From a technical point of view the class E 40 is a class E 10.1 modiﬁed for freight service. It had the same locomotive body, almost the same mechanical and electrical systems, but it differed in several features from its faster siblings. The class E 40 had no electric brakes, a different gear ratio, which meant a lower top speed, and a different roof with fewer ventilation grills. The classic chrome oxide green was chosen for the paint scheme; the elegant blue was kept only for express locomotives. The class E 40, from 1968 on designated as the class 140, was designed for medium heavy freight service, but it wandered into other types of service, particularly when the top speed was raised from 100 km/h / 63 mph to 110 km/h / 69 mph. It could be seen pulling “Silberlinge” commuter cars and during the 1972 Olympic Games in Munich in S-Bahn service too. The main area of use remained and still is freight service.

Thirty one of the class E 40 locomotives were specially equipped with direct current resistance brakes for use on steep grades such as the Höllentalbahn or Valley of Hell Railroad. They were designated as the class E 40.11 and later starting in 1968 as the class 139. Later, the remaining class 139 locomotives were as

sembled together in Munich, where they were used along with the class 140 locomotives in service up to the Brenner Pass.

The class E 40/140, with its sub-variations, was the locomotive type built in the largest quantities in the standard design program of the new German Federal Railroad. A total of 879 units were mainly responsible for medium heavy freight service over a period of decades. Except for a few locomotives, they are in the process of being retired or are already completely retired.

Page 5

Informatie van het voorbeeld

Ook de E 40/BR 140 stamt uit het nieuwe aanschafprogramma uit de jaren 1950. Technisch gezien is de E 40 een voor de goederen

treindienst gemodiﬁceerde BR E 10.1. Ze bezit dezelfde locbak, bijna hetzelfde mechaniek en elektronica, maar onderscheidt zich in enkele kenmerken van haar snellere zusters. De E 40 heeft geen elektrische rem, een andere overbrengingsverhou

ding, waardoor een geringere maximumsnelheid, en een andere dakhuif met minder ventilatorroosters. Voor de kleurstelling van de loc werd het klassieke chroomoxidegroen gekozen, het elegante blauw was slechts aan sneltreinlocomotieven voorbehouden. De E 40, vanaf 1968 als BR 140 ingedeeld, was voor de middelzware goederentreindienst bedoeld, ze bediende echter ook andere diensten, vooral toen de maximumsnelheid van 100 km/h naar 110 km/h verhoogd werd. Men vond ze daarom ook voor Silberlin

gen en tijdens de Olympische Spelen in 1972 in München ook in de S-Bahn-dienst. Het voornaamste takenpakket bleef echter tot op heden de goederentreindienst.

31 locomotieven van de serie E 40 werden speciaal voor de inzet op steile trajecten, zoals de Höllentalbahn, met een gelijkstroomweerstandsrem uitgevoerd. Ze werden als BR E 40.11, vanaf 1968 als BR 139 ingedeeld. Later werden de overgebleven locomotieven van de BR 139 in München samengetrokken, waarvandaan ze tot en met de Brennerpas, ook samen met locs van de BR 140, ingezet waren.

De serie E 40/140 is met haar ondervarianten de meestgebouwde variant van het eenheidslocomotievenprogramma van de jonge Deutsche Bundesbahn. 879 exemplaren waren decennialang hoofdzakelijk verantwoordelijk voor de middelzware goederent

reindienst, haar buitendienststelling is voor enkele locomotieven echter binnen afzienbare tijd te verwachten of is reeds voltrokken.

Informations concernant la locomotive réelle

La E 40/BR 140 est elle aussi issue du programme des nouvelles acquisitions des années 1950. D’un point de vue technique, la E 40 est une E 10.1 transformée pour le service marchandises. Dotée de la même superstructure, de dispositifs mécaniques et électroniques quasi identiques, elles se distingue toutefois par quelques points de sa grande sœur, plus rapide. La E 40 n’est pas équipée de freins électriques, possède un autre rapport de réduction – et donc de ce fait une vitesse maximale moindre – et un lanterneau différent avec moins de grilles d’aération. Pour la livrée, on opta pour le classique vert dioxyde de chrome, le bleu étant exclusivement réservé aux locomotives pour trains rapides. La E 40, à partir de 1968 immatriculée dans la série BR 140, était prévue pour le service marchandises de poids moyen, mais elle fut également affectée à d’autres services, surtout lorsque sa vitesse maximale passa de 100 à 110 km/h. On put alors la voir remorquant des «Silberlinge» ou encore dans le service régional express durant les jeux olympiques de Munich en 1972. Jusqu’à présent, son domaine d’affectation principal reste toutefois le service marchandises.

31 locomotives de la série E 40 furent spécialement équipées d‘un frein rhéostatique à courant continu pour le service sur les lignes à forte déclivité telles que le Höllentalbahn. Elles furent immatriculées dans la série E 40.11, puis dans la série BR 139 à partir de 1968. Plus tard, les locomotives restantes de la série BR 139 furent rassemblées à Munich d’où elles circulèrent jusqu’au col du Brenner, parfois avec les locos de la série BR 140.

Avec ses séries dérivées, la E 40/140 représente la variante la plus construite du programme d’uniﬁcation de la jeune Deutsche Bundesbahn. Durant des décennies, 879 unités furent les principales responsables du traﬁc marchandises de poids moyen ; à l‘exception de quelques locomotives, leur réforme est toutefois imminente, voire déjà réalisée.

Page 6

Sicherheitshinweise

• Die Lok darf nur mit einem dafür bestimmten Betriebs

system (Märklin Wechselstrom, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden.

• Nur Schaltnetzteile/Transformatoren verwenden, die Ihrer örtlichen Netzspannung entsprechen.

• Die Lok darf nur aus einer Leistungsquelle versorgt werden.

• Beachten Sie unbedingt die Sicherheitshinweise in der Gebrauchsanleitung zu Ihrem Betriebssystem.

• Für den konventionellen Betrieb der Lok muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

Allgemeine Hinweise

• Die Bedienungsanleitung und die Verpackung sind Bestandteil des Produktes und müssen deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben werden.

• Setzen Sie das Modell keiner direkten Sonneneinstrah

lung, starken Temperaturschwankungen oder hoher Luftfeuchtigkeit aus.

• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.

• http://www.maerklin.com/en/imprint.html

Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigegebene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufgetretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw. von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht

ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche Person und / oder Firma bzw. der Kunde.

Funktionen

• Erkennung der Betriebsart: automatisch.

• Einstellbare Adressen: 01 – 80

• Adresse ab Werk:

• Mfx-Technologie für Mobile Station / Central Station. Name ab Werk:

BR E 40 156 DB

• Veränderbare Anfahrverzögerung (ABV).

• Veränderbare Bremsverzögerung (ABV).

• Veränderbare Höchstgeschwindigkeit.

• Einstellen der Lokparameter (Adresse, Anfahr-/Brems

verzögerung, Höchstgeschwindigkeit): über Control Unit, Mobile Station oder Central Station.

• Fahrtrichtungsabhängige Stirnbeleuchtung.

• Im Analogbetrieb stehen nur die Fahr- und Lichtwechsel

funktionen zur Verfügung.

Page 7

* nur in Verbindung mit Spitzensignal

Schaltbare Funktionen

Spitzensignal function/off Funktion Funktion Funktion f0 Funktion f0 Geräusch: Lüfter f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2 Geräusch: Lokpfeife f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Stirnbeleuchtung Führerstand 2 aus * — — Funktion 8 Funktion f6 Funktion f6 Stirnbeleuchtung Führerstand 1 aus * — — Funktion 1 Funktion f8 Funktion f8 Rangierlicht Doppel A * — — f8 + f1 f6 + f8 f6 + f8

 



Digital / Systems





mobile station

systems

Page 8

damage arising, is borne by the person and / or company responsible for the installation and / or conversion, or by the customer.

Functions

• Recognition of the mode of operation: automatic.

• Addresses that can be set: 01 – 80

• Address set at the factory:

• Mfx technology for the Mobile Station / Central Station. Name set at the factory: BR E 40 156 DB

• Adjustable acceleration (ABV).

• Adjustable Braking delay (ABV).

• Adjustable maximum speed.

• Setting the locomotive parameters (address, accelerati

on/braking delay, maximum speed): with the Control Unit, Mobile Station, Central Station.

• Headlights, changing over with the direction of travel.

• Only the train control functions and headlight changeover feature are available in analog operation.

Safety Notes

• This locomotive is to be used only with an operating system designed for it (Märklin AC, Märklin Delta, Märklin Digital or Märklin Systems).

• Use only switched mode power supply units and transfor

mers that are designed for your local power system.

• This locomotive must never be supplied with power from more than one transformer.

• Pay close attention to the safety notes in the instructions for your operating system.

• The feeder track must be equipped to prevent inter

ference with radio and television reception, when the locomotive is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose.

General Notes

• The operating instructions and the packaging are a component part of the product and must therefore be kept as well as transferred along with the product to others.

• Do not expose the model to direct sunlight, extreme changes in temperature, or high humidity.

• Please see your authorized Märklin dealer for repairs or spare parts.

• http://www.maerklin.com/en/imprint.html

No warranty or damage claims shall be accepted in those cases where parts neither manufactured nor approved by Märklin have been installed in Märklin products or where Märklin products have been converted in such a way that the non-Märklin parts or the conversion were causal to the defects and / or damage arising. The burden of presenting evidence and the burden of proof thereof, that the installation of non-Märklin parts or the conversion in or of Märklin products was not causal to the defects and / or

Page 9

* only in conjunction with Headlights/marker lights

Controllable Functions

Headlights/marker lights function/off Function Function Function f0 Function f0 Sound effect: Blower f2 Function 2 Function 3 Function f2 Function f2 Sound effects: Locomotive whistle f3 Function 3 Function 4 Function f3 Function f3 ABV f4 Function 4 Function 2 Function f4 Function f4 Headlights at engineer´s cab 2 off * — — Function 8 Function f6 Function f6 Headlights at engineer´s cab 1 off * — — Function 1 Function f8 Function f8 Double A switching light * — — f8 + f1 f6 + f8 f6 + f8

 



Digital / Systems





mobile station

systems

Page 10

Remarques importantes sur la sécurité

• La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin AC, Märklin Delta, Märklin Digital ou Märklin Systems).

• Utiliser uniquement des convertisseurs et transforma

teurs correspondant à la tension du secteur local.

• La locomotive ne peut être alimentée en courant que par une seule source de courant.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi de votre système d’exploitation.

• Pour l’exploitation de la locomotive en mode convention

nel, la voie de raccordement doit être déparasitée. A cet effet, utiliser le set de déparasitage réf. 74046. Le set de déparasitage ne convient pas pour l’exploitation en mode numérique.

Iformations générales

• La notice d‘utilisation et l’emballage font partie intégrante du produit ; ils doivent donc être conservés et, le cas échéant, transmis avec le produit.

• Ne pas exposer le modèle à un ensoleillement direct, à de fortes variations de température ou à un taux d‘humidité important.

• Pour toute réparation ou remplacement de pièces, adresses-vous à votre détaillant-spécialiste Märklin.

• http://www.maerklin.com/en/imprint.html

Tout recours à une garantie commerciale ou contractuelle ou à une demande de dommages-intérêt est exclu si des pièces non autorisées par Märklin sont intégrées dans les produits Märklin et / ou si les produits Märklin sont transformés et si les pièces d’autres fabricants montées

ou la transformation constituent la cause des défauts et / ou dommages apparus. C’est à la personne et / ou la société responsable du montage / de la transformation ou au client qu’incombe la charge de prouver que le montage des pièces d’autres fabricants sur des produits Märklin ou la transformation des produits Märklin n’est pas à l’origine des défauts et ou dommages apparus.

Fonctionnement

• Détection du mode d’exploitation : automatique.

• Adresses disponibles : 01 – 80

• Adresse encodée en usine :

• Technologie mfx pour Mobile Station / Central Station. Nom encodée en usine : BR E 40 156 DB

• Temporisation d’accélération réglable (ABV).

• Temporisation de freinage réglable (ABV).

• Vitesse maximale réglable.

• Réglage des paramètres de la loco (adresse, temporisation accélér.-freinage, vitesse maximale) : via Control Unit, Mobile Station ou Central Station.

• Feux de signalisation avec inversion selon sens de marche.

• En mode d’exploitation analogique, seules les fonctions relatives à la conduite et à l‘inversion des feux sont disponibles.

Page 11

* Uniquement en combinaison avec Fanal éclairage

Fonctions commutables

Fanal function/off Fonction Fonction Fonction f0 Fonction f0 Bruitage : ventilateur f2 Fonction 2 Fonction 3 Fonction f2 Fonction f2 Bruitage : Sifﬂet locomotive

f3 Fonction 3 Fonction 4 Fonction f3 Fonction f3 ABV f4 Fonction 4 Fonction 2 Fonction f4 Fonction f4 Fanal de la cabine de conduite 2 éteint * — — Fonction 8 Fonction f6 Fonction f6 Fanal de la cabine de conduite 1 éteint * — — Fonction 1 Fonction f8 Fonction f8 Feu de manœuvre double A * — — f8 + f1 f6 + f8 f6 + f8

 



Digital / Systems





mobile station

systems

Page 12

ombouw van Märklin-producten niet de oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de inbouw en/of ombouw verantwoordelijke persoon en / of ﬁrma danwel bij de klant.

Werking

• Herkenning van het bedrijfssysteem: automatisch.

• Instelbare adressen: 01 – 80

• Vanaf de fabriek ingesteld:

• Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: BR E 40 156 DB

• Instelbare optrekvertraging (ABV).

• Instelbare afremvertraging (ABV).

• Instelbare maximumsnelheid.

• Instellen van de locomotiefparameters (adres, optrek-/ afremvertraging, maximumsnelheid): d.m.v. Control Unit, Mobile Station of Central Station.

• Rijrichtingafhankelijke frontseinen.

• In analoogbedrijf zijn alleen de rij- en lichtwissel-functies beschikbaar.

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrijfs

systeem (Märklin AC, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden.

• Alleen net-adapters en transformatoren gebruiken waarvan de aangegeven netspanning overeenkomt met de netspanning ter plaatse.

• De loc mag niet vanuit meer dan één stroomvoorziening gelijktijdig gevoed worden.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

Algemene informatie

• De gebruiksaanwijzing en de verpakking zijn een bestanddeel van het product en dienen derhalve bewaard en meegeleverd te worden bij het doorgeven van het product.

• Stel het model niet bloot aan in directe zonnestraling, sterke temperatuurwisselingen of hoge luchtvochtigheid.

• Voor reparatie of onderdelen kunt u zich tot uw Märklin winkelier wenden.

• http://www.maerklin.com/en/imprint.html

Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Märklin-producten of de

Page 13

* alleen in combinatie met Frontverlichting

Schakelbare functies

Frontverlichting

function/off Functie

Functie Functie f0 Functie f0

Geluid: ventilator

f2 Functie 2

Functie 3 Functie f2 Functie f2

Geluid: locﬂuit

f3 Functie 3

Functie 4 Functie f3 Functie f3

ABV

f4 Functie 4

Functie 2 Functie f4 Functie f4

Frontverlichting Cabine 2 uit *

— —

Functie 8 Functie f6 Functie f6

Frontverlichting Cabine 1 uit *

— —

Functie 1 Functie f8 Functie f8

Rangeerlicht dubbel A *

— — f8 + f1

f6 + f8 f6 + f8

 



Digital / Systems





mobile station

systems

Page 14

Aviso de seguridad

• La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin AC – Märklin Delta – Märklin Digital o Märklin Systems).

• Emplear únicamente fuentes de alimentación conmutadas y transformadores que sean de la tensión de red local.

• La locomotora no deberá recibir corriente eléctrica mas que de un solo punto de abasto.

• Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

• Para el funcionamiento convencional de la locomotora de

ben suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

Informaciones generales

• Las instrucciones de empleo y el embalaje forman parte íntegra del producto y, por este motivo, deben guardarse y entregarse junto con el producto en el caso de venderlo o transmitirlo a otro.

• No exponer el modelo en miniatura a la radiación solar directa, a oscilaciones fuertes de temperatura o a una humedad del aire elevada.

• Para reparaciones o recambios contacte con su proveedor Märklin especializado.

• http://www.maerklin.com/en/imprint.html

Se excluye todo derecho de garantía, prestación de garantía e indemnización sobre aquellos productos Märklin en los que se hubieran montado piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan

sido modiﬁcados cuando la piezas ajenas montadas o la modiﬁcación sean las causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o empresa o el cliente responsable del montaje o modiﬁcación será el responsab

le de probar y alegar que el montaje de piezas ajenas o la modiﬁcación en/de productos Märklin no son las causas de los desperfectos y/o daños surgidos.

Funciones

• Reconocimiento del sistema: automático.

• Códigos disponibles: 01 – 80

• Código de fábrica:

• Tecnología mfx para la Mobile Station/Central Station.

Nombre de fábrica: BR E 40 156 DB

• Arranque lento variable (ABV).

• Frenado lento variable (ABV).

• Velocidad máxima variable.

• Fijar parámetros de la locomotora (código,

arranque y frenado, velocidad máxima): por el Control Unit, Mobile Station o Central Station.

• Faros frontales dependendientes del sentido de marcha.

• En funcionamiento en modo analógico están disponibles

únicamente las funciones de tracción y de alternancia de luces.

Page 15

* Sólo junto con Señal de cabeza

Funciones conmutables

faros frontales Función Función Función f0 Función f0 Ruido: Ventilador

f2 Función 2 Función 3 Función f2 Función f2 Ruido del silbido de la locomotora f3 Función 3 Función 4 Función f3 Función f3 ABV f4 Función 4 Función 2 Función f4 Función f4

Faros frontales a la cabina 2 de enganche *

— — Función 8 Función f6 Función f6

Faros frontales a la cabina 1 de enganche *

— — Función 1 Función f8 Función f8

Luces de maniobra doble A * — — f8 + f1 f6 + f8 f6 + f8

 



Digital / Systems





mobile station

systems

Page 16

da modiﬁche non autorizzate o dal montaggio di componente esterni non approvati. L‘onere della prova che i componenti montati e le modiﬁche apportate non sono state la causa del danno o del difetto, resta a carico del cliente o della persona / ditta che ha effettuato il montaggio di componenti estranei o che ha apportato modiﬁche non autorizzate.

Funzioni

• Riconoscimento del tipo di funzionamento: automatico.

• Indirizzi impostabili: 01 – 80

• Indirizzo di fabbrica:

• Tecnologia Mfx per Mobile Station / Central Station. Nome di fabbrica: BR E 40 156 DB

• Ritardo di avviamento modiﬁcabile (ABV).

• Ritardo di frenatura modiﬁcabile (ABV).

• Velocità massima modiﬁcabile.

• Regolazione dei parametri della locomotiva (indirizzo, ri

tardo di avviamento/frenatura, velocità massima): tramite Control Unit, Mobile Station oppure Central Station.

• Illuminazione di testa dipendente dalla direzione di marcia.

• Nel funzionamento analogico si hanno a disposizione solamente le funzioni di marcia e di commutazione dei fanali.

Avvertenze per la sicurezza

• Tale locomotiva deve essere impiegata soltanto con un sis

tema di funzionamento adeguato per questa (Märklin AC, Märklin Delta, Märklin Digital oppure Märklin Systems).

• Impiegare soltanto alimentatori „switching“ e trasforma

tori che corrispondono alla Vostra tensione di rete locale.

• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Vogliate prestare assolutamente attenzione alle avverten

ze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

• Per il funzionamento tradizionale della locomotiva il binario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

Avvertenze generali

• Le istruzioni di impiego e l’imballaggio costituiscono un componente sostanziale del prodotto e devono pertanto venire conservati nonché consegnati insieme in caso di ulteriore cessione del prodotto.

• Non esponete tale modello ad alcun irraggiamento solare diretto, a forti escursioni di temperatura oppure a elevata umidità dell’aria.

• Per riparazioni o parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivenditore specialista Märklin.

• http://www.maerklin.com/en/imprint.html

Märklin non fornisce alcuna garanzia, assicurazione e risarcimentodanni in caso di montaggio sui prodotti Märklin di componenti non espressamente approvati dalla ditta. Märklin altresì non risponde in caso di modiﬁche al prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati

Page 17

* soltanto in abbinamento con Illuminazione di testa

Funzioni commutabili

Illuminazione di testa function/off Funzione Funzione Funzione f0 Funzione f0 Rumore: ventilatori f2 Funzione 2 Funzione 3 Funzione f2 Funzione f2 Rumore: Fischio da locomotiva f3 Funzione 3 Funzione 4 Funzione f3 Funzione f3 ABV f4 Funzione 4 Funzione 2 Funzione f4 Funzione f4

Illuminazione di testa della cabina 2 spento *

— — Funzione 8 Funzione f6 Funzione f6

Illuminazione di testa della cabina 1 spento *

— — Funzione 1 Funzione f8 Funzione f8

Fanale di manovra a doppia A * — — f8 + f1 f6 + f8 f6 + f8

 



Digital / Systems





mobile station

systems

Page 18

Funktioner

• Driftsättet igenkänns automatiskt.

• Inställbara adresser: 01 – 80

• Adress från tillverkaren:

• Mfx-teknologi för Mobile Station / Central Station. Namn från tillverkaren: BR E 40 156 DB

• Accelerationsfördröjning kan ändras (ABV).

• Bromsfördröjning kan ändras (ABV).

• Toppfart kan ändras.

• Inställning av lokparametrar (Adress, acceleration/ bromsfördröjning, toppfart): Via Control Unit, Mobile Station eller Central Station.

• Körriktningsberoende frontbelysning.

• Vid analog körning är endast den automatiska ljusväx

lingsfunktionen tillgänglig.

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems).

• Använd endast nätadaptrar och transformatorer anpas

sade för det lokala elnätet.

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.

• När motorvagnens lokdel ska köras med konventionell/ analog drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyddet får inte användas vid digital körning.

Allmänna informationer

• Bruksanvisningen och förpackningen är en del av produkten och måste därför sparas och alltid medfölja produkten.

• Modellen får inte utsättas för direkt solljus, häftiga tem

peraturväxlingar eller hög luftfuktighet.

• Kontakta din Märklinfackhandlare för reparationer och reservdelar.

• http://www.maerklin.com/en/imprint.html

Varje form av anspråk på garanti och skadestånd är utesluten omdelar används i Märklin-produkter som inte har godkänts av Märklin och / eller om Märklin-produkter har modiﬁerats och de inbyggda främmande delarna resp. modiﬁeringen var upphov till de därefter uppträdande felen och / eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande felen och / eller skadorna, bär den person och / eller företag resp. kund som är ansvarig för in- och / eller ombyggnaden.

Page 19

* Endast tillsammans med Frontstrålkastare

Kopplingsbara funktioner

Frontstrålkastare function/off Funktion Funktion Funktion f0 Funktion f0 Ljud: Fläktar f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2 Ljud: Lokvissla f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Frontstrålkastare Förarhytt 2 från * — — Funktion 8 Funktion f6 Funktion f6 Frontstrålkastare Förarhytt 1 från * — — Funktion 1 Funktion f8 Funktion f8 Rangerljus dubbel A * — — f8 + f1 f6 + f8 f6 + f8

 



Digital / Systems





mobile station

systems

Page 20

Funktioner

• Registrering af driftsarten: automatisk.

• Indstillelige adresser: 01 – 80

• Adresse ab fabrik:

• Mfx-teknologi til Mobile Station / Central Station. Navn ab fabrik: BR E 40 156 DB

• Indstillelig opstartforsinkelse (ABV).

• Indstillelig bremseforsinkelse (ABV).

• Indstillelig maksimalhastighed.

• Indstilling af lokomotivparametrene (adresse, opstarts-/ bremseforsinkelse, maksimalhastighed): Via Control Unit, Mobile Station eller Central Station.

• Køreretningsafhængig frontbelysning.

• I analogdrift er det kun køre- og lysskiftefunktionerne, der er tilgængelige.

Vink om sikkerhed

• Lokomotivet må kun bruges med et driftssystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems), der er beregnet dertil.

• Anvend kun DC-DC-omformere og transformatorer, der passer til den lokale netspænding.

• Lokomotivet må ikke forsynes fra mere end én strømkilde ad gangen.

• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

• Ved konventionel drift af lokomotivet skal tilslutningssporet støjdæmpes. Dertil skal anvendes støjdæmpningssættet

74046. Støjdæmpningssættet er ikke egnet til digital drift.

Generelle oplysninger

• Betjeningsvejledning og emballage hører til produktet og skal derfor gemmes og medfølge, hvis produktet gives videre til andre.

• Modellen må ikke udsættes for direkte sollys, store tempe

raturudsving eller høj luftfugtighed.

• For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.

• http://www.maerklin.com/en/imprint.html

Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket, hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet dertil af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler og / eller skader. Det påhviler kunden hhv. den person og / eller det ﬁrma, der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke var årsag til opståede mangler og / eller skader.

Page 21

* kun i forbindelse med Frontbelysning

Styrbare funktioner

Frontbelysning function/off Funktion Funktion Funktion f0 Funktion f0 Lyd: Blæser

f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2

Lyd: Lokomotivﬂøjte

f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Frontbelysning Kabine 2 fra * — — Funktion 8 Funktion f6 Funktion f6 Frontbelysning Kabine 1 fra * — — Funktion 1 Funktion f8 Funktion f8 Rangerlys dobbelt A * — — f8 + f1 f6 + f8 f6 + f8

 



Digital / Systems





mobile station

systems

Page 22

CV (Parameter) • CV (Parameter) • CV (Paramètre) • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV (Parameter) • CV (Parameter)

CV-Nr.

Wert • Value •

Valeur • Waarde •

Valor • Valore •

Värde • Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 01 - 80

Anfahrverzögerung • Acceleration delay • Temporisation accélération • Optrekvertraging • Regulación arranque • Ritardo di avviamento

• Igångsättningsreglering • Opstartregulierung

03 01 - 63

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging • Frenado lento • Ritardo di frenatura • Bromsfördröjning • Bremseforsinkelse

04 01 - 63

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

05 01 - 63

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Ripristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien

08 08

Page 23

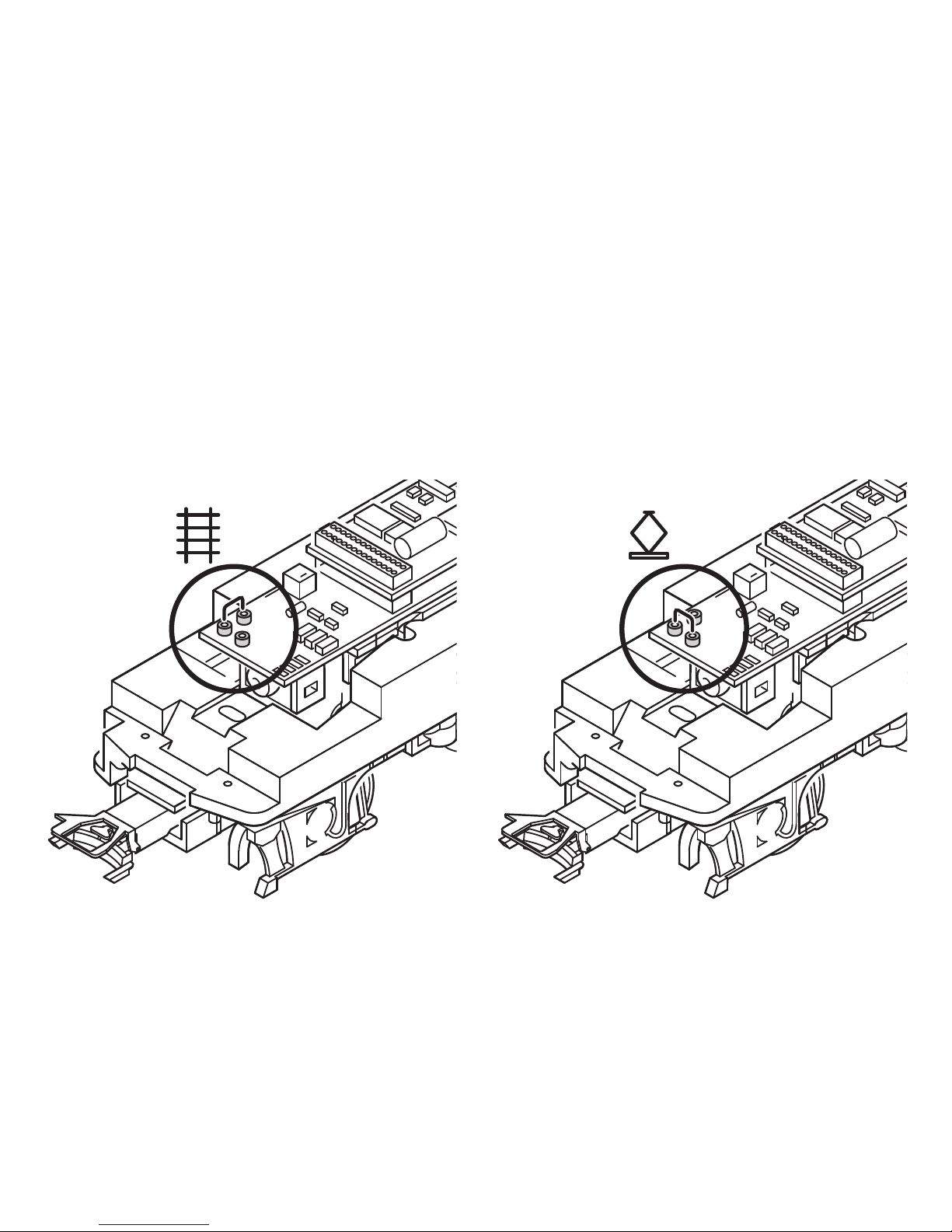

Umschaltung für Oberleitungsbetrieb Switch for selecting catenary or track operation Commutation pour alimentation par ligne aérienne Omschakeling op bovenleiding Conmutación a toma-corriente por catenaria Commutazione per esercizio con linea aerea Omkoppling till kontaktledning Omskiftning til luftledningsdrift

Page 24

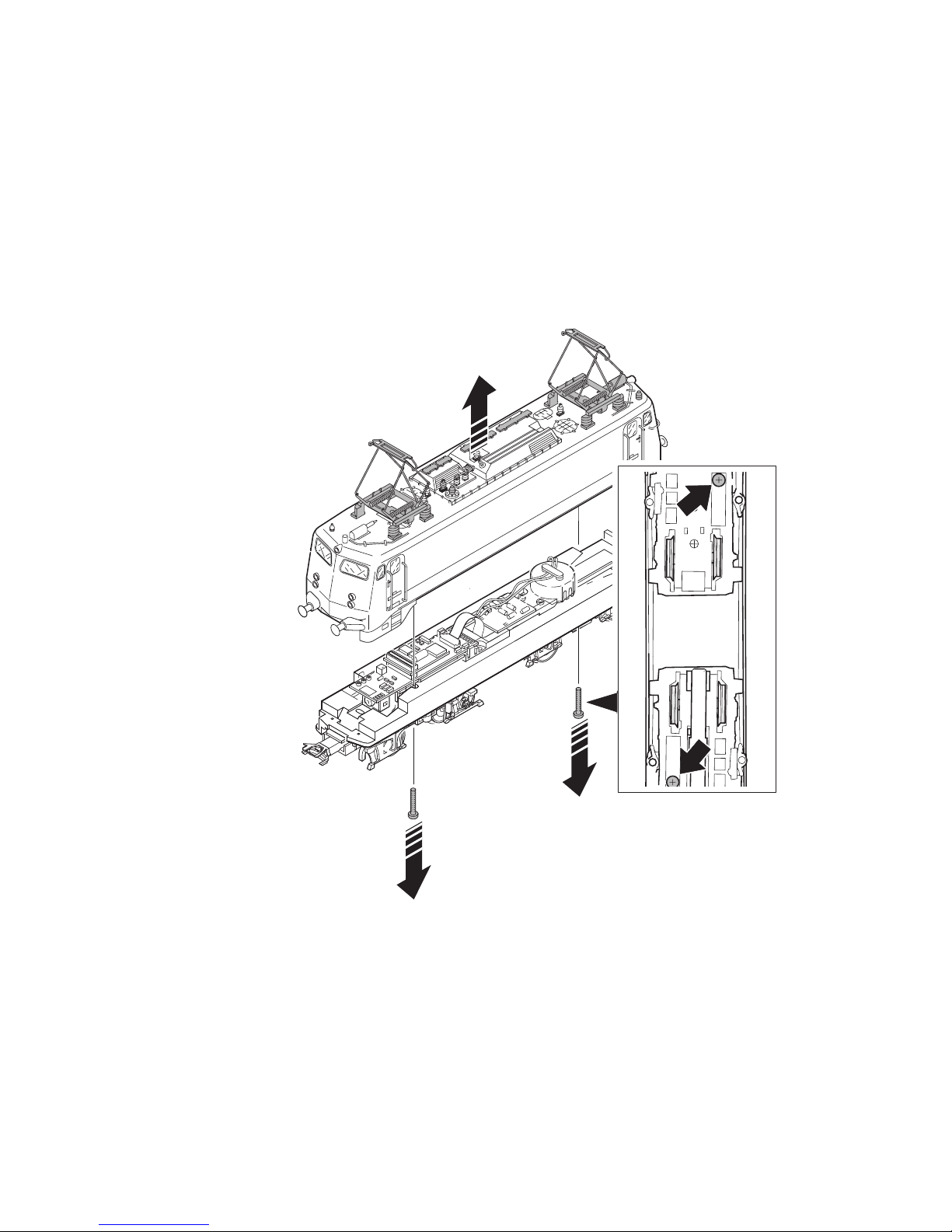

Lokomotiv-Gehäuse abnehmen Removing the locomotive body Enlever la caisse de la locomotive Locomotiefkap verwijderen Retirar la carcasa de la locomotora Smontaggio della sovrastruttura della locomotiva Tag av lokkåpan Aftag lokomotivets overdel

Page 25

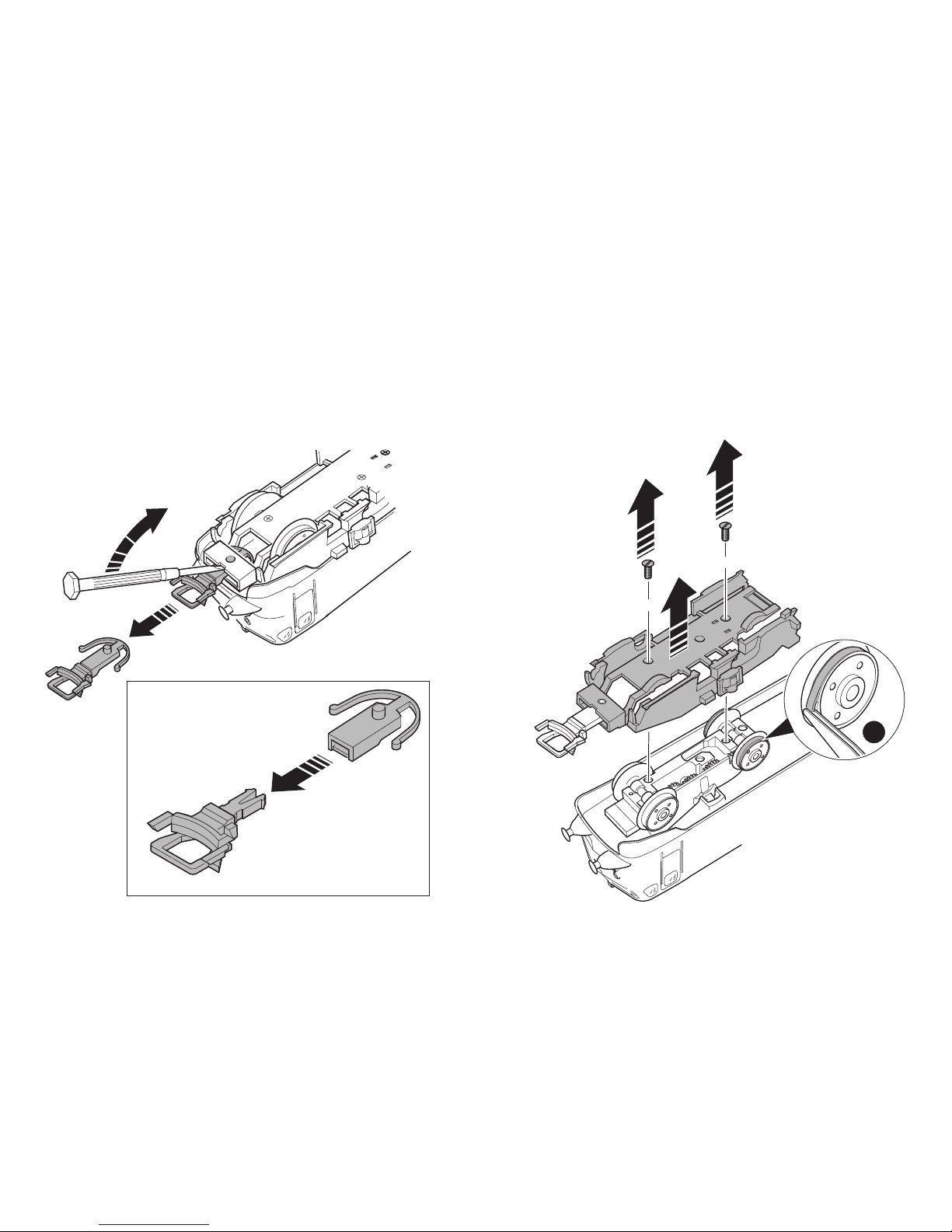

Kupplung austauschen Exchanging the close coupler Remplacement de l’attelage court Omwisselen van de kortkoppeling Enganches cortos Sostituzione del gancio corto Utbyte av kortkoppel Udskiftning af kortkoblingen

Haftreifen auswechseln Changing traction tires Changer les bandages d’adhérence Antislipbanden vervangen Cambio de los aros de adherencia Sostituzione delle cerchiature di aderenza Slirskydd byts Friktionsringe udskiftes

Page 26

Schleifer auswechseln Changing pickup shoes Changer les frotteurs Slepers vervangen Cambio del patín Sostituzione del pattino Släpsko byts Slæbesko udskiftes

2 mm

Dachstromabnehmer auswechseln Changing pantographs Remplacement du pantographe Vervanging van de stroombeugel Cambiar el pantógrafo Sostituzione dei pantograﬁ Byte av strömavtagare Udskiftning af pantograf

Page 27

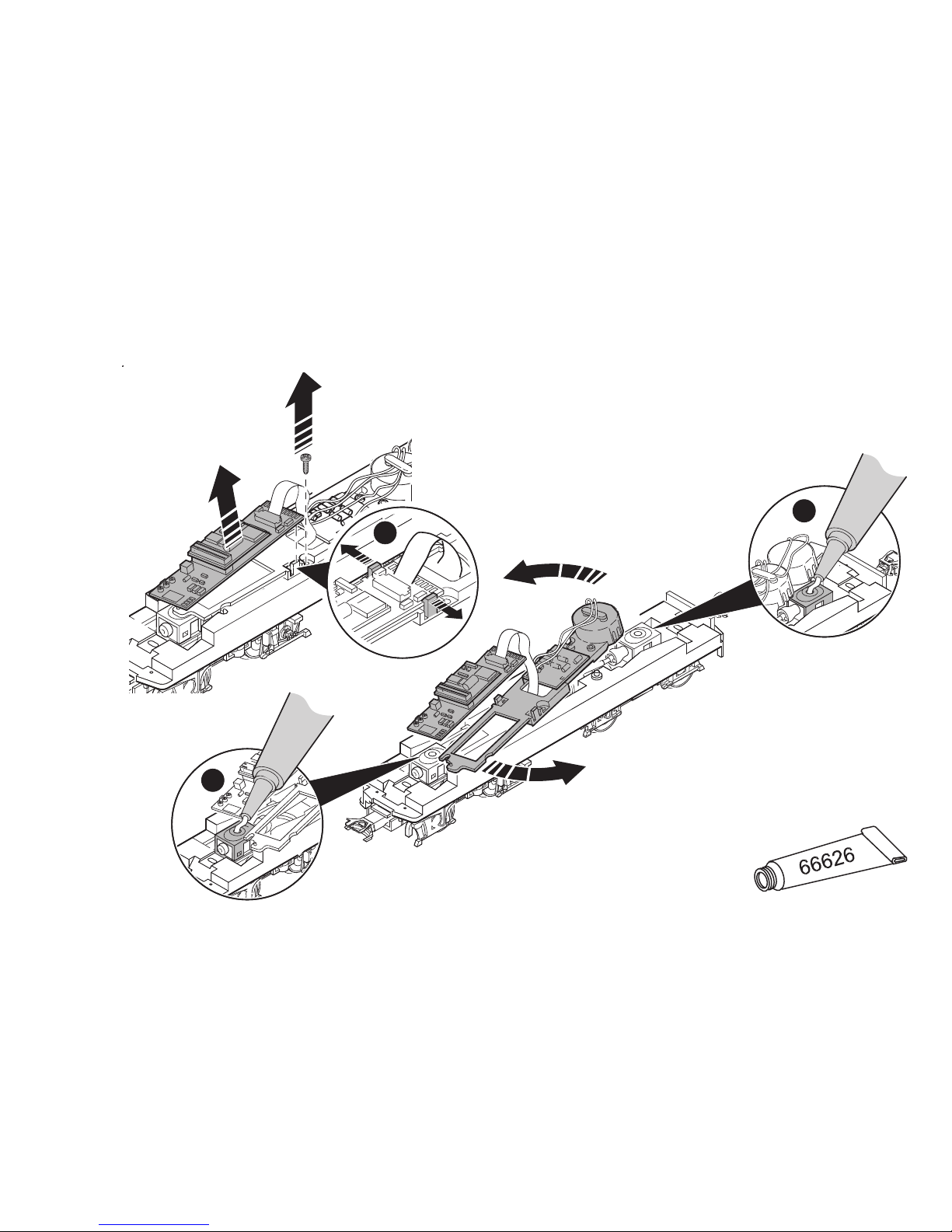

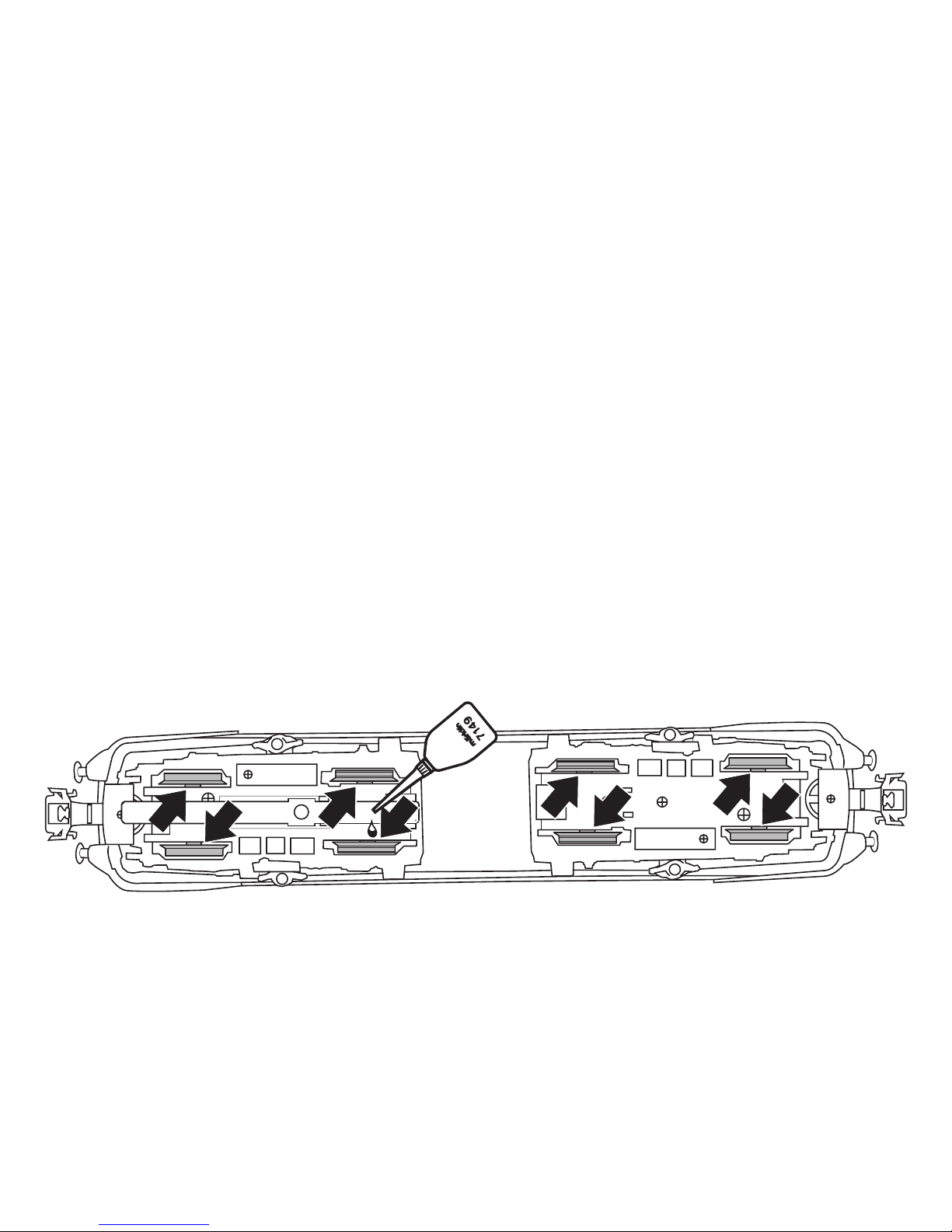

Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of operation Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Engrase a las 40 horas de funcionamiento Lubriﬁcazione dopo circa 40 ore di funzionamento Smörjning efter ca. 40 driftstimmar Smøring efter ca. 40 driftstimer

Page 28

Trix

Page 29

Trix

Page 30

Details der Darstel-

lung können von dem

Page 31

1 Aufbau komplett 136 099 2 Dachstromabnehmer 220 433 3 Verbindungsstreifen 104 609 4 Kontaktfeder 115 645 5 Zylinderschraube 785 340 6 Laufbretter - Rohteile! 148 785 7 Dachausrüstung 148 786 8 Glasteile 148 787 9 Griffstange 115 098 10 Puffer ﬂach 123 252 11 Puffer rund 761 720 12 Haken 282 390 13 Tritt 136 104 14 Inneneinrichtung 136 223 15 Führerstand 136 103 16 Handrad 102 220

17 Linsenschraube 786 870 18 Geräteattrappe 101 986 19 Kühler 119 682 20 Batteriekasten 104 804

21 Leiterplatte 150 313 22 Linsenschraube 786 750 23 Decoder 136 098 24 Leiterplatte Sound 126 197 25 Haltebügel 209 442 26 Halteplatte 113 535 27 Lautsprecher 100 619 28 Haltebügel 207 649 29 Beleuchtungseinheit 113 151

30 Motor 230 592 31 Kardanwelle 104 665 32 Schneckenwelle 229 277 33 Halteklammer 216 776 34 Treibgestell komplett 101 945 35 Zylinderansatzschraube 753 030 36 Treibradsatz 101 948 37 Treibradsatz mit Haftreifen 101 947 38 Haftreifen 7 153 39 Drehgestellblende 136 094 40 Drehgestellblende 136 096 41 Senkschraube 786 790 42 Schleifer 7 185 43 Deichsel 101 975 44 Kupplung 701 630

Page 32

145206/0410/SmEf

Änderungen vorbehalten

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Gebr. Märklin & Cie. GmbH Stuttgarter Str. 55 - 57 73033 Göppingen Deutschland www.maerklin.com
