marklin 39101 Instruction Manual [en, de, fr, nl, it +3]

Page 1

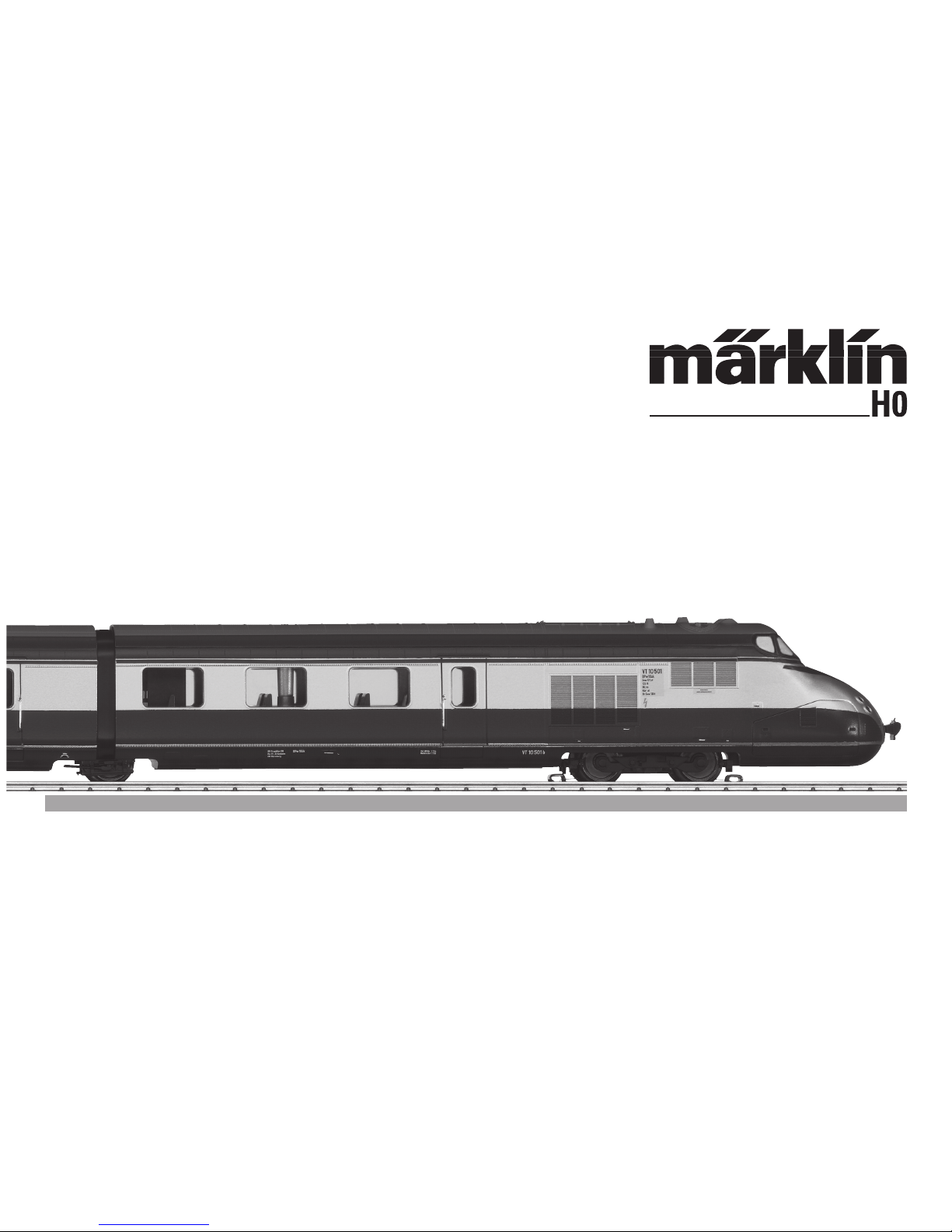

Modell des VT 10.5

39101

Page 2

Inhaltsverzeichnis: Seite Informationen zum Vorbild 4 Hinweise zur Inbetriebnahme 6 Sicherheitshinweise 8 Wichtige Hinweise 8 Funktionen 8 Schaltbare Funktionen 9 Parameter / Register 24 Wartung und Instandhaltung 25 Ersatzteile 29

Table of Contents: Page Information about the prototype 4 Notes about using this model for the ﬁrst time 6 Safety Notes 10 Important Notes 10 Functions 10 Controllable Functions 11 Parameter / Register 24 Service and maintenance 25 Spare Parts 29

Sommaire : Page Informations concernant la locomotive réelle 5 Indications relatives à la mise en service 6 Remarques importantes sur la sécurité 12 Informations importante 12 Fonctionnement 12 Fonctions commutables 13 Paramètre / Registre 24 Entretien et maintien 25 Pièces de rechange 29

Inhoudsopgave: Pagina Informatie van het voorbeeld 5 Opmerking voor de ingebruikname 6 Veiligheidsvoorschriften 14 Belangrijke aanwijzing 14 Functies 14 Schakelbare functies 15 Parameter / Register 24 Onderhoud en handhaving 25 Onderdelen 29

Page 3

Indice de contenido: Página Notas para la puesta en servicio 6 Aviso de seguridad 16 Notas importantes 16 Funciones 16 Funciones posibles 17 Parámetro / Registro 24 El mantenimiento 25 Recambios 29

Indice del contenuto: Pagina Avvertenza per la messa in esercizio 6 Avvertenze per la sicurezza 18 Avvertenze importanti 18 Funzioni 18 Funzioni commutabili 19 Parametro / Registro 24 Manutenzione ed assistere 25 Pezzi di ricambio 29

Innehållsförteckning: Sida Anvisningar för körning med modellen 6 Säkerhetsanvisningar 20 Viktig information 20 Funktioner 20 Kopplingsbara funktioner 21 Parameter / Register 24 Underhåll och reparation 25 Reservdelar 29

Indholdsfortegnelse: Side Henvisninger til ibrugtagning 6 Vink om sikkerhed 22 Vigtige oplysninger 22 Funktioner 22 Styrbare funktioner 23 Parameter / Register 24 Service og reparation 25 Reservedele 29

Page 4

Informationen zum Vorbild

VT 10.5 – „Senator“ für den Tag, „Komet“ für die Nacht. Anfang der 1950er-Jahre entwickelte die Deutsche Bundesbahn

(DB) zwei Gliedertriebzüge für den Fernverkehr. Die Konstruktion entstand unter Beteiligung von Franz Kruckenberg, der sich bereits in den 1930er-Jahren einen Namen mit Schnellfahrzeugen machte. Bei der Entwicklung der beiden Triebwagen konnte er auf wertvolle Erfahrungen zurückgreifen, die bereits mit dem Schienenzeppelin und dem SVT 135 155 gemacht wurden: hohe Geschwindigkeit durch weitgehenden, kompromisslosen Leichtbau aus Aluminium. Erstmals wurden die beiden Gliederzüge auf der Deutschen Verkehrsausstellung (DVA) in München 1953 vorgestellt: Der VT 10 501, gebaut von Linke-Hofmann-Busch als Tageszug „Senator“ für die DB und der von Wegmann gefertigte VT 10 551 als Nachtzug „Komet“ für die Deutsche Schlafwagen- und Speisewagengesellschaft (DSG). Abgesehen vom Einsatz und der Farbgebung wiesen die zwei Züge Bauartunterschiede auf. Während die Wagen des „Senator“ mit Einachslaufwerken ausgestattet waren, hatte der „Komet“ Jacobs-Drehgestelle zwischen den Einheiten. Bei beiden Zügen wiesen die Endwagen jeweils ein zweiachsiges Triebgestell auf. In den Motorwagen arbeiteten MAN-Dieselmotoren mit ursprünglich 118 kW, später mit 154 kW Leistung. Die Höchstgeschwindigkeit betrug 120 km/h; eine geplante Erhöhung auf 160 km/h unterblieb. Die Kraftübertragung war hydraulisch mittels Viergang-Getriebe. Der „Senator“ bot seinen Fahrgästen 135 Sitze in der 1. Klasse, davon 24 Liegesitze.

Mit Beginn des Sommerfahrplans 1954 nahmen die Züge den regulären Betrieb auf. Der „Senator“ war bis zum Juni 1956 im Fahrgasteinsatz.

Information about the Prototype

VT 10.5 – “Senator“ by Day, “Komet“ by Night. At the start of the Fifties, the German Federal Railroad (DB) de-

veloped two articulated powered rail car trains for long distance service. Franz Kruckenberg, who had already made a name for himself in the Thirties with fast vehicles, participated in the design. In the development of the two powered rail car trains, he was able to go back to valuable experience that had already been made with the Rail Zeppelin and the SVT 135 155: high speed resulting from largely all-aluminum lightweight construction. These two articulated powered rail car trains were presented for the ﬁrst time at the German Transportation Exhibition (DVA) in Munich in 1953: The VT 10 501, built by Linke-Hofmann-Busch as a daytime train “Senator“ for the DB, and the VT 10 551, built by Wegmann as the overnight train “Komet“ for the German Sleeping Car and Dining Car Company (DSG). In addition to their use and paint scheme, these two trains also had design differences. While the cars for the “Senator“ were equipped with single-axle running gear, the “Komet“ had Jacobs trucks between the cars. The end cars on both trains each had a two-axle power truck. MAN diesel motors with originally a performance of 118 kilowatts / 158 horsepower, later with 154 kilowatts / 206 horsepower, were used in the motor cars. The maximum speed was 120 km/h / 75 mph; a planned increase to 160 km/h / 100 mph was not carried out. The power transmission was done hydraulically by means of a four-speed transmission. The “Senator“ offered its passengers 135 seats in 1st class, 24 of them reclining seats.

The trains went into regular service with the beginning of the summer schedule in 1954. The “Senator“ was in use until June of 1956.

Page 5

Informations concernant la locomotive réelle

VT 10.5 – «Sénateur» le jour, «Comète» la nuit. Au début des années cinquante, la Deutsche Bundesbahn (DB)

conçut deux rames automotrices articulées pour le traﬁc de grands parcours. La construction se ﬁt sous la direction de Franz Kruckenberg, qui s’était déjà fait un nom dans les années 30 avec des véhicules rapides. Lors de la conception des deux éléments moteurs, il put s’appuyer sur des expériences précieuses déjà faites avec le «Zeppelin du rail» et le SVT 135 155 : Grande vitesse grâce à une construction légère sans compromis, autant que possible en aluminium. Les deux trains articulés furent présentés pour la première fois à la «Deutsche Verkehrsausstellung» (exposition des moyens de transport) à Munich en 1953 : Le VT 10 501, train de jour construit pour la DB par Linke-Hofmann-Busch sous le nom de «Senator», et le VT 10 551, train de nuit construit par Wegmann pour la «Deutsche Schlafwagen- und Speisewagengesellschaft» (compagnie allemande des wagons-lits et wagons-restaurants) et baptisé «Komet». Affectation et livrée mises à part, les deux trains se différenciaient par leur type de construction. Alors que les voitures du «Senator» étaient équipées de trains de roulement à essieu unique, les éléments du «Komet» étaient reliés par des bogies Jacob. Les éléments d’extrémité des deux trains possédaient chacun un bogie moteur à deux essieux. Les éléments moteurs abritaient des moteurs diesel MAN d’une puissance de 118 kW à l’origine, plus tard de 154 kW. La vitesse maximale était de 120 km/h ; un passage à 160 km/h, envisagé un moment, ne fut pas appliqué. Le système de transmission était hydraulique à 4 vitesses. Le «Sénateur» offrait à ses voyageurs 135 places en 1re classe dont 24 sièges inclinables.

Les trains prirent le service régulier à partir de l’horaire d’été 1954. Jusqu’en juin 1956, le «Senator» était affecté au service voyageurs.

Informatie van het voorbeeld

VT 10.5- Senator voor de dag; Komet voor de nacht. Aan het begin van de jaren 1950 ontwikkelde de Deutsche

Bundesbahn 2 gelede treinen voor het interlokale verkeer. De constructie ontstond onder deelname van Franz Kruckenberg die zich reeds in de jaren 1930 met snelle voertuigen naam gemaakt had. Bij de ontwikkeling van de beide treinstellen kon hij op waardevolle ervaringen teruggrijpen, die reeds met de Railzeppelin en de SVT 135 155 gerealiseerd waren: hoge snelheid door zo ver mogelijk doorgevoerde, compromisloze lichte bouw uit aluminium. Voor het eerst werden de beide gelede treinen op de verkeerstentoonstelling (DVA) in München 1953 voorgesteld. De VT 10 501, in 1954 gebouwd door Linke-Hofmann-Busch als dagtrein “Senator“ voor de Deutsche Bundesbahn en de reeds in 1953 door Wegman geproduceerde VT 10 551 als nachttrein “Komet“ voor de Deutsche Schlafwagen- und Speisewagengesellschaft. Afgezien van de inzet en de kleurstelling lieten de twee treinen verschillen tussen het type zien. Terwijl de rijtuigen van de “Senators“ met eenasloopwerk uitgevoerd waren, had de “Komet“ Jacobs-draaistellen tussen de eenheden. Bij beide treinen lieten de eindrijtuigen tweeassig aangedreven frames zien. In de motorwagen werkten MAN-dieselmotoren met oorspronkelijk 118 kW, later met 154 kW vermogen. De maximumsnelheid was 120 km/h: een geplande verhoging naar 160 km/h bleef uit. De krachtoverbrenging was hydraulisch via een viergangsoverbrenging. De “Senator“ bood zijn gasten 135 zitplaatsen in de 1ste klasse, waarvan 24 slaapplaatsen.

Met het begin van de zomerdienstregeling 1954 namen de treinen de reguliere dienst op. “Der Senator“ werd tot juni 1956 in het reizigersvervoer ingezet.

Page 6

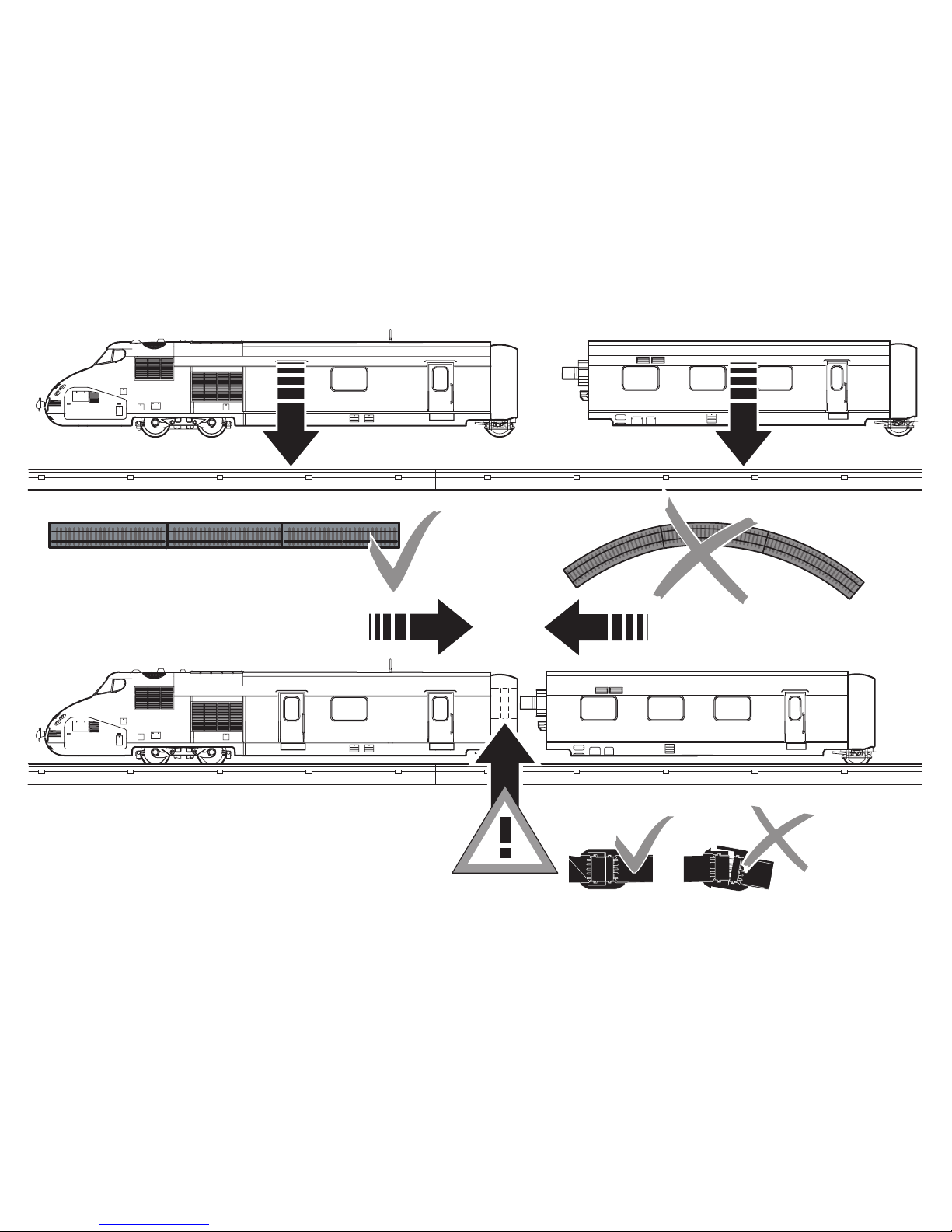

• Einheit gemäß nebenstehender Zeichnung kuppeln.

• Couple the cars in the train as shown in the diagram nearby.

• Atteler l’unité conformément à la l’illustration ci-contre.

• De rijtuigen volgens de afbeelding hiernaast aan elkaar koppelen.

• Acoplar la unidad de tren conforme al dibujo mostrado al lado.

• Agganciare le unità conformemente allo schema situato qui accanto.

• Enheterna måste kopplas samman så som framgår av nedanstående teckning.

•

Sammenkobl enheden ifølge tegningen her ved siden af.

Hinweise zur Inbetriebnahme:

• für den Fahrbetrieb werden mindestens die beiden Triebköpfe

benötigt.

• befahrbarer Mindestradius 360 mm.

Notes about using this model for the ﬁrst time:

• At least both of the powered end units are required for operation.

• Minimum radius for operation is 360 mm / 14-3/16“ .

Indications relatives à la mise en service :

• L’exploitation nécessite au moins les deux véhicules

moteurs.

• Rayon minimal d’inscription en courbe 360 mm .

Opmerking voor de ingebruikname:

• Voor het rijden met het model zijn in elk geval de beide

motorwagens nodig.

• Minimale te berijden radius: 360 mm.

Notas para la puesta en servicio:

• Para circulación se requieren únicamente ambas cabezas

tractoras.

• Radio mínimo describible 360 mm.

Avvertenza per la messa in esercizio:

• Per l’esercizio di marcia sono necessarie come minimo

entrambe le motrici di testa.

• Raggio minimo percorribile 360 mm.

Anvisningar för körning med modellen:

• Motorvagnståget kan endast köras om tågets bägge änddelar

är inkopplade.

• Kan köras på en minsta radie av 360 mm.

Henvisninger til ibrugtagning:

• Ved kørsel skal der som minimum bruges to drivhoveder.

• Farbar mindsteradius 360 mm.

Page 7

1. 1.

2. 2.

Page 8

Funktionen

• Erkennung der Betriebsart: automatisch.

• Einstellbare Adressen:

1 – 80 (Control Unit 6021/Mobile Station 60651/652) 1 – 255 (Central Station 6021x/Mobile Station 60653)

• Adresse ab Werk: 10

• Mfx-Technologie für Mobile Station / Central Station.

Name ab Werk: VT 10501 SENATOR

• Veränderbare Anfahrverzögerung (ABV).

• Veränderbare Bremsverzögerung (ABV).

• Veränderbare Höchstgeschwindigkeit.

• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsver-

zögerung, Höchstgeschwindigkeit): über Control Unit, Mobile Station oder Central Station.

• Fahrtrichtungsabhängige Stirnbeleuchtung.

• Im Analogbetrieb stehen nur die Fahr- und Lichtwechsel-

funktionen zur Verfügung.

Dieser Zug ist mit dem Ergänzungsset 41101 erweiterbar, maximale Zuglänge = 7-teilig.

Sicherheitshinweise

• Die Lok darf nur mit einem dafür bestimmten Betriebssystem (Märklin Wechselstrom, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden.

• Nur Schaltnetzteile/Transformatoren verwenden, die

Ihrer örtlichen Netzspannung entsprechen.

• Die Lok darf nur aus einer Leistungsquelle versorgt

werden.

• Beachten Sie unbedingt die Sicherheitshinweise in der

Bedienungsanleitung zu Ihrem Betriebssystem.

• Für den konventionellen Betrieb der Lok muss das

Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

• Setzen Sie das Modell keiner direkten Sonneneinstrahlung, starken Temperaturschwankungen oder hoher Luftfeuchtigkeit aus.

• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.

Wichtige Hinweise

• Die Bedienungsanleitung und die Verpackung sind

Bestandteil des Produktes und müssen deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben werden.

• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.

• http://www.maerklin.com/en/imprint.html

• Gewährleistung und Garantie gemäß der beiliegenden

Garantieurkunde.

Page 9

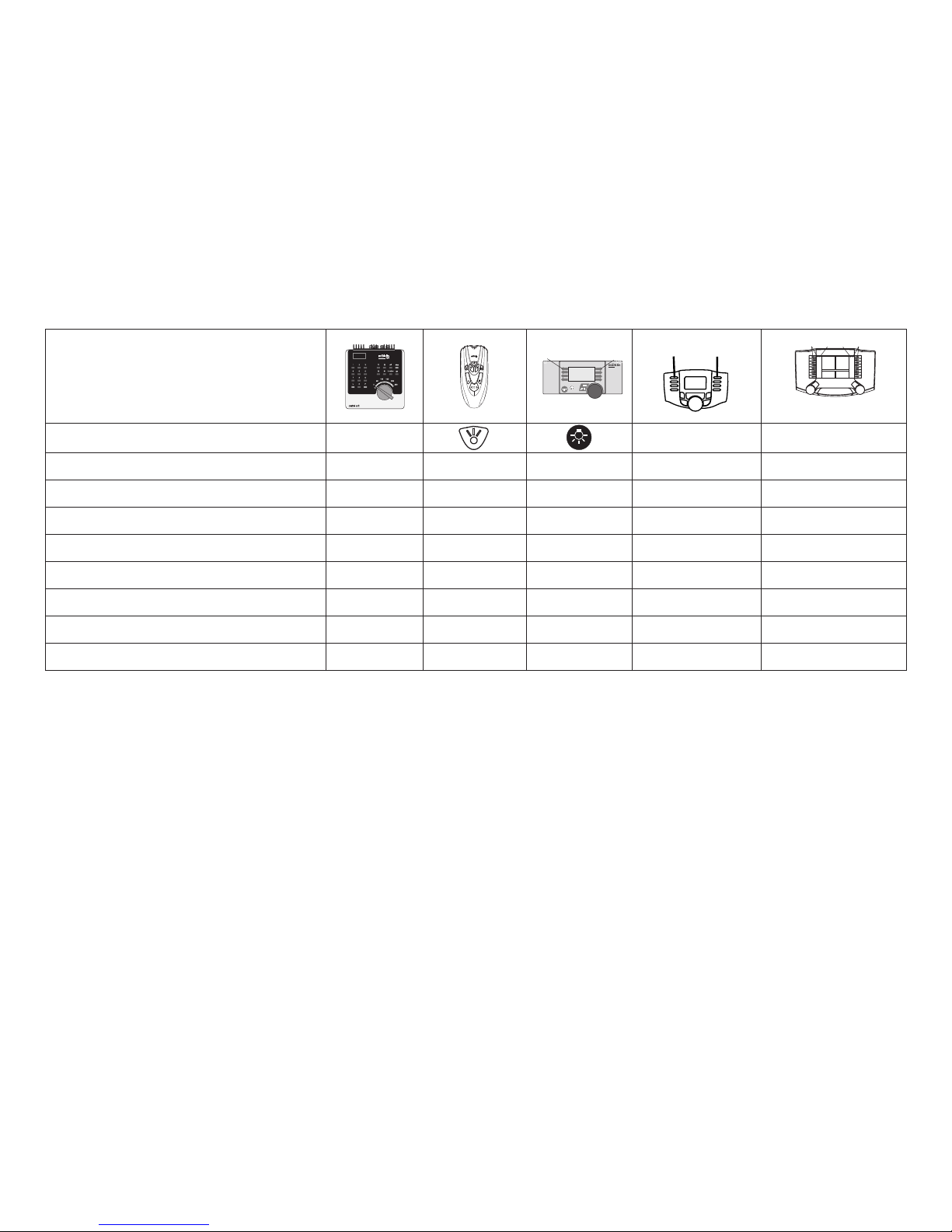

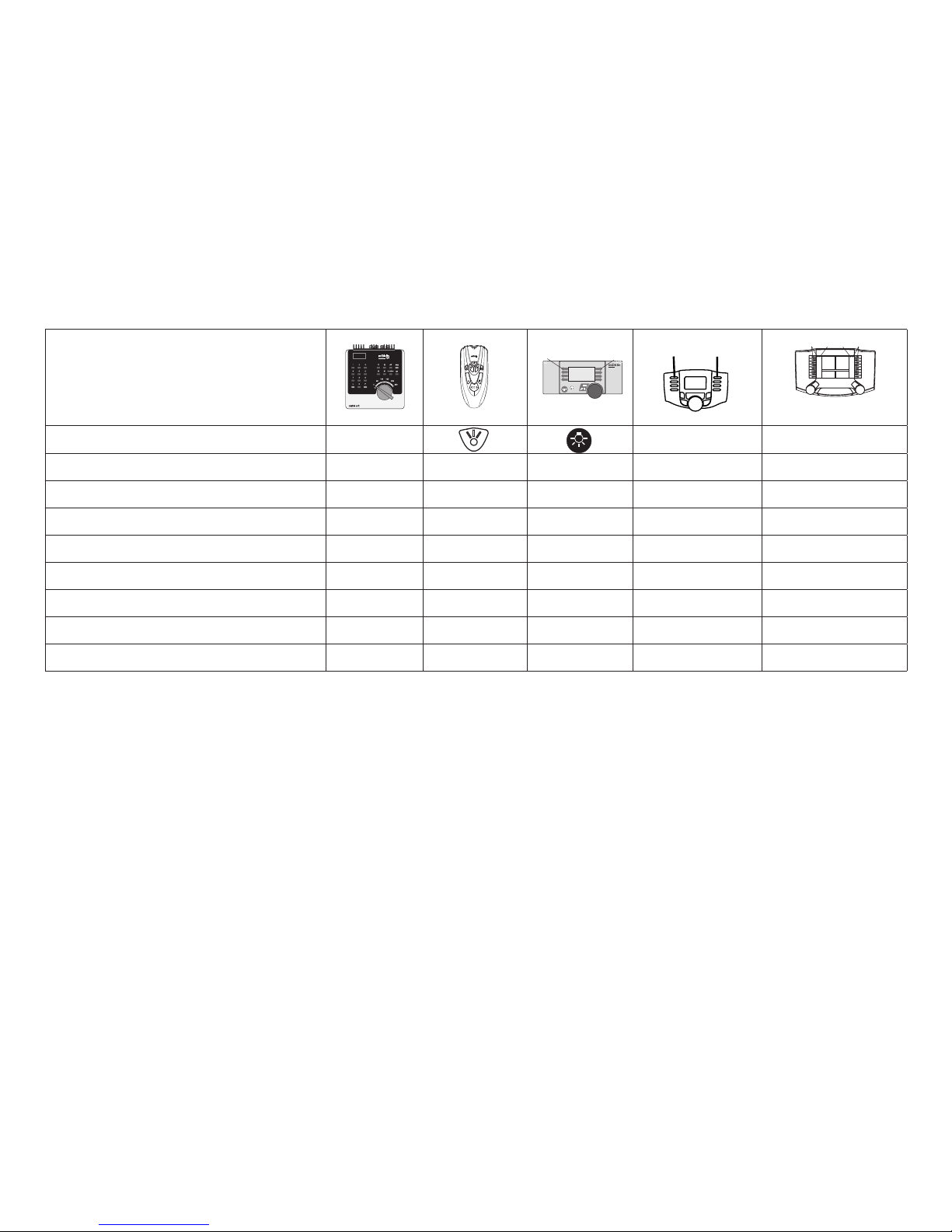

Schaltbare Funktionen

Spitzensignal function/off Funktion f0 Funktion f0 Tischlampen ein / aus f1 Funktion 1 Funktion 1 Funktion f1 Funktion f1 Geräusch: Betriebsgeräusch f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2 Geräusch: Horn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3 ABV aus f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4 Geräusch: Bremsenquietschen aus — — Funktion 8 Funktion f5 Funktion f5 Geräusch: Bahnhofsansage — — Funktion 3 Funktion f6 Funktion f6 Geräusch: Türen schließen — — Funktion 5 Funktion f7 Funktion f7 Geräusch: Schaffnerpﬁff — — Funktion 7 Funktion f8 Funktion f8

f0 f8 f0f8

STOP

mobile station

systems

Digital / Systems

Page 10

Functions

• Recognition of the mode of operation: automatic.

• Addresses that can be set:

1 – 80 (Control Unit 6021/Mobile Station 60651/652) 1 – 255 (Central Station 6021x/Mobile Station 60653)

• Address set at the factory: 10

• Mfx technology for the Mobile Station / Central Station.

Name set at the factory: VT 10501 SENATOR

• Adjustable Acceleration delay (ABV).

• Adjustable Braking delay (ABV).

• Adjustable maximum speed.

• Setting the locomotive parameters (address, accelerati-

on/braking delay, maximum speed): with the Control Unit, Mobile Station, Central Station.

• Headlights, changing over with the direction of travel.

• Only the train control functions and headlight changeover

feature are available in analog operation.

This train can be lengthened with the 41101 add-on set, maximum train length = 7 cars.

Safety Notes

•

This locomotive is to be used only with an operating system designed for it (Märklin AC, Märklin Delta, Märklin Digital or Märklin Systems).

• Use only switched mode power supply units and transformers that are designed for your local power system.

• This locomotive must never be supplied with power from

more than one transformer.

• Pay close attention to the safety notes in the instructions

for your operating system.

• The feeder track must be equipped to prevent interference with radio and television reception, when the locomotive is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose.

• Do not expose the model to direct sunlight, extreme

changes in temperature, or high humidity.

• WARNING! Sharp edges and points required for operation.

Important Notes

• The operating instructions and the packaging are a component part of the product and must therefore be kept as well as transferred along with the product to others.

• Please see your authorized Märklin dealer for repairs or

spare parts.

• http://www.maerklin.com/en/imprint.html

• The warranty card included with this product species

the warranty conditions.

Page 11

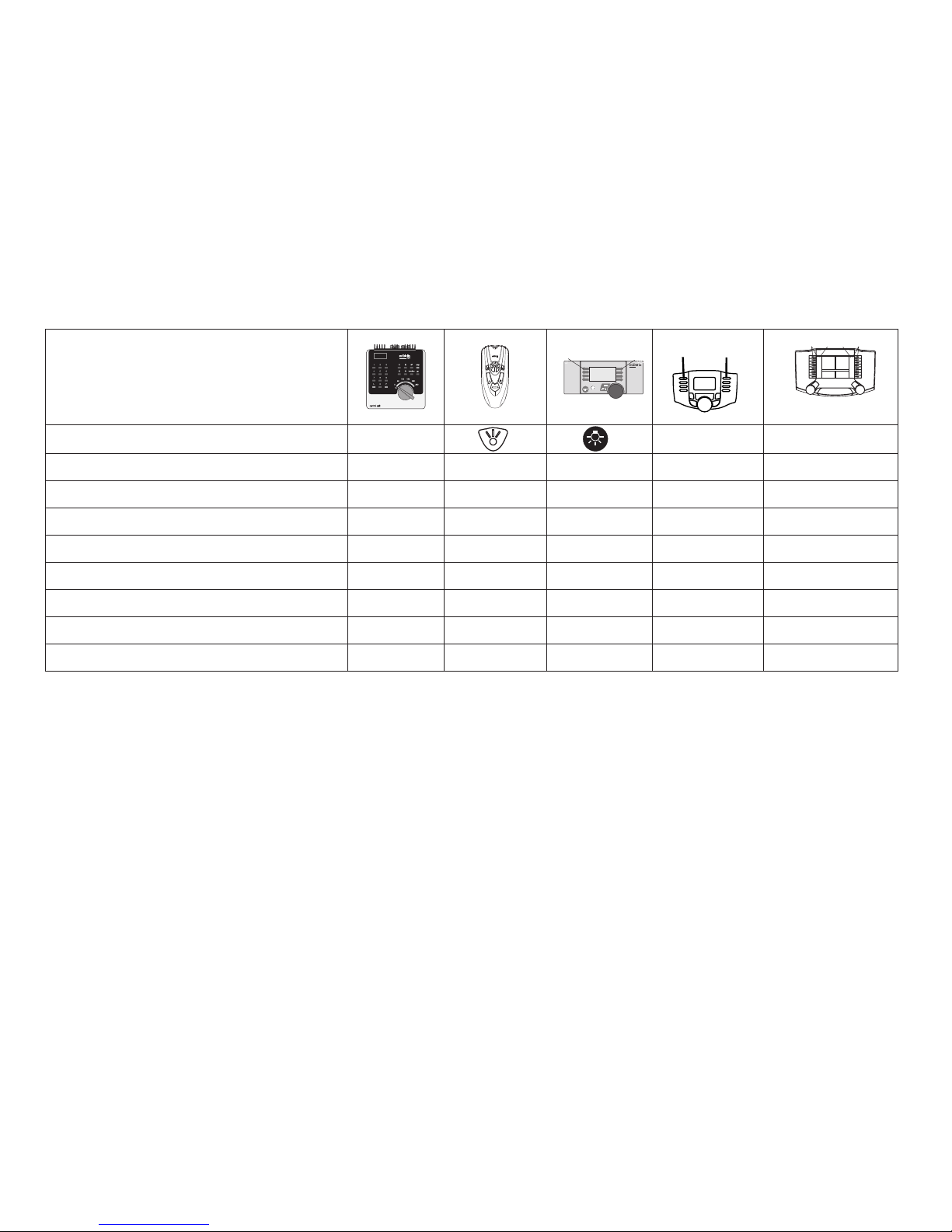

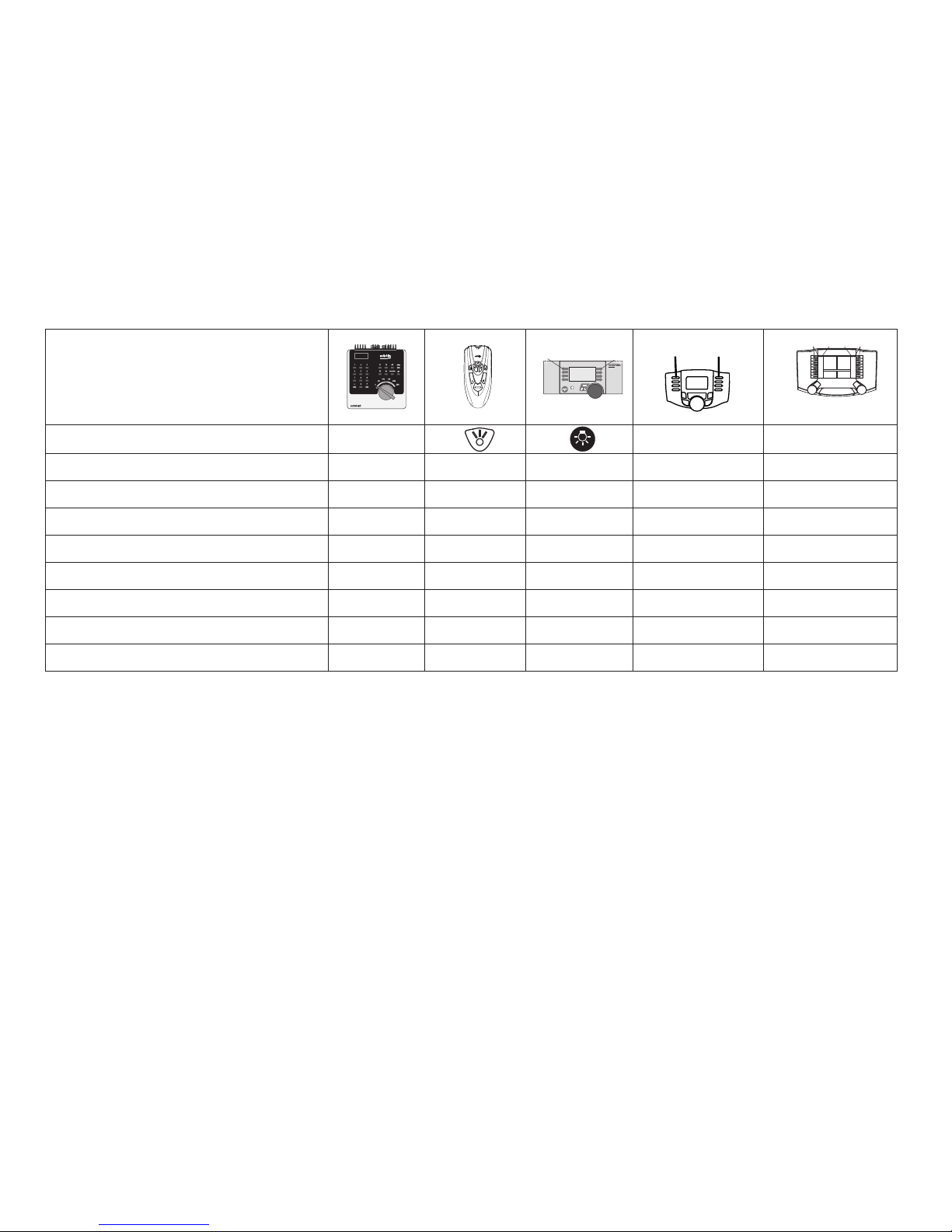

Controllable Functions

Headlights function/off Function f0 Function f0 Table lamps on / off f1 Function 1 Function 1 Function f1 Function f1

Sound effect: Operating sounds f2 Function 2 Function 2 Function f2 Function f2 Sound effect: Horn f3 Function 3 Function 6 Function f3 Function f3 ABV off f4 Function 4 Function 4 Function f4 Function f4 Sound effect: Squealing brakes off — — Function 8 Function f5 Function f5 Sound effect: Station announcements — — Function 3 Function f6 Function f6 Sound effect: Doors being closed — — Function 5 Function f7 Function f7 Sound effect: Conductor whistle — — Function 7 Function f8 Function f8

f0 f8 f0f8

STOP

mobile station

systems

Digital / Systems

Page 12

Remarques importantes sur la sécurité

• La locomotive ne peut être mise en service qu’avec un

système d’exploitation adéquat (Märklin AC, Märklin Delta, Märklin Digital ou Märklin Systems).

• Utiliser uniquement des convertisseurs et transformateurs correspondant à la tension du secteur local.

• La locomotive ne peut être alimentée en courant que par

une seule source de courant.

• Veuillez impérativement respecter les remarques sur la

sécurité décrites dans le mode d’emploi de votre système d’exploitation.

• Pour l’exploitation de la locomotive en mode conventionnel, la voie de raccordement doit être déparasitée. A

cet effet, utiliser le set de déparasitage réf. 74046. Le set de déparasitage ne convient pas pour l’exploitation en mode numérique.

• Ne pas exposer le modèle à un ensoleillement direct,

à de fortes variations de température ou à un taux d‘humidité important.

• ATTENTION! Pointes et bords coupants lors du fonction- nement du produit.

Informations importante

• La notice d‘utilisation et l’emballage font partie intégrante du produit ; ils doivent donc être conservés et, le cas

échéant, transmis avec le produit.

• Pour toute réparation ou remplacement de pièces,

adresses-vous à votre détaillant-spécialiste Märklin.

• http://www.maerklin.com/en/imprint.html

• Garantie légale et garantie contractuelle conformément

au certiﬁcat de garantie ci-joint.

Fonctionnement

• Détection du mode d’exploitation : automatique.

• Adresses disponibles :

1 – 80 (Control Unit 6021/Mobile Station 60651/652) 1 – 255 (Central Station 6021x/Mobile Station 60653)

• Adresse encodée en usine : 10

• Technologie mfx pour Mobile Station / Central Station.

Nom encodée en usine : VT 10501 SENATOR

• Temporisation d’accélération réglable (ABV).

• Temporisation de freinage réglable (ABV).

• Vitesse maximale réglable.

• Réglage des paramètres de la loco (adresse,

temporisation accélér.-freinage, vitesse maximale) : via Control Unit, Mobile Station ou Central Station.

• Feux de signalisation avec inversion selon sens de

marche.

• En mode d’exploitation analogique, seules les fonctions

relatives à la conduite et à l‘inversion des feux sont disponibles.

Ce train peut être complété par le coffret réf. 41101, longueur maximale du train = 7 éléments.

Page 13

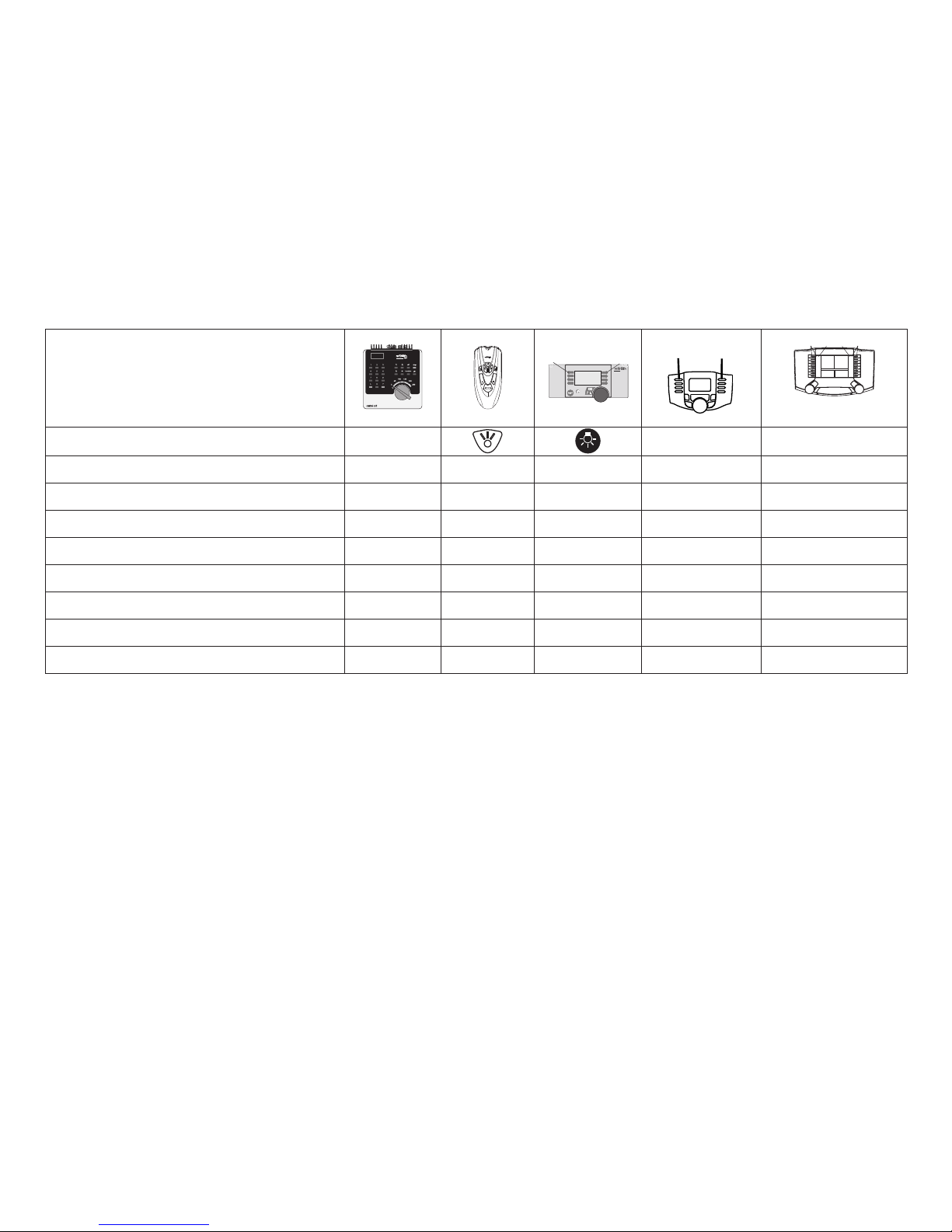

Fonctions commutables

Fanal function/off Fonction f0 Fonction f0 Lampes de table allumées/éteintes f1 Fonction 1 Fonction 1 Fonction f1 Fonction f1 Bruitage : Bruit d’exploitation f2 Fonction 2 Fonction 2 Fonction f2 Fonction f2 Bruitage : Trompe f3 Fonction 3 Fonction 6 Fonction f3 Fonction f3 ABV désactivé f4 Fonction 4 Fonction 4 Fonction f4 Fonction f4 Bruitage : Grincement de freins désactivé — — Fonction 8 Fonction f5 Fonction f5 Bruitage : Annonce en gare — — Fonction 3 Fonction f6 Fonction f6 Bruitage : Fermeture des portes — — Fonction 5 Fonction f7 Fonction f7 Bruitage : Sifﬂet Contrôleur — — Fonction 7 Fonction f8 Fonction f8

f0 f8 f0f8

STOP

mobile station

systems

Digital / Systems

Page 14

Functies

• Herkenning van het bedrijfssysteem: automatisch.

• Instelbare adressen:

1 – 80 (Control Unit 6021/Mobile Station 60651/652) 1 – 255 (Central Station 6021x/Mobile Station 60653)

• Vanaf de fabriek ingesteld: 10

• Mfx-technologie voor het Mobile Station/Central Station.

Naam af de fabriek: VT 10501 SENATOR

• Instelbare optrekvertraging (ABV).

• Instelbare afremvertraging (ABV).

• Instelbare maximumsnelheid.

• Instellen van de locomotiefparameters (adres, optrek-/

afremvertraging, maximumsnelheid): d.m.v. Control Unit, Mobile Station of Central Station.

• Rijrichtingafhankelijke frontseinen.

• In analoogbedrijf zijn alleen de rij- en lichtwissel-functies

beschikbaar.

Deze trein kan met de uitbreidingsset 41101 uitgebreid worden, maximale treinlengte = 7-delig.

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrijfs-

systeem (Märklin AC, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden.

• Alleen net-adapters en transformatoren gebruiken

waarvan de aangegeven netspanning overeenkomt met de netspanning ter plaatse.

• De loc mag niet vanuit meer dan één stroomvoorziening

gelijktijdig gevoed worden.

• Lees ook aandachtig de veiligheidsvoorschriften in de

gebruiksaanwijzing van uw bedrijfssysteem.

• Voor het conventionele bedrijf met de loc dient de

aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• Stel het model niet bloot aan in directe zonnestraling,

sterke temperatuurwisselingen of hoge luchtvochtigheid.

• OPGEPAST! Functionele scherpe kanten en punten.

Belangrijke aanwijzing

• De gebruiksaanwijzing en de verpakking zijn een bestanddeel van het product en dienen derhalve bewaard en meegeleverd te worden bij het doorgeven van het product.

• Voor reparatie of onderdelen kunt u zich tot uw Märklin

handelaar wenden.

• http://www.maerklin.com/en/imprint.html

• Vrijwaring en garantie overeenkomstig het bijgevoegde

garantiebewijs.

Page 15

Schakelbare functies

Frontverlichting function/off Functie f0 Functie f0 Tafelverlichting aan / uit f1 Functie 1 Functie 1 Functie f1 Functie f1

Geluid: bedrijfsgeluiden f2 Functie 2 Functie 2 Functie f2 Functie f2 Geluid: signaalhoorn f3 Functie 3 Functie 6 Functie f3 Functie f3 ABV uit f4 Functie 4 Functie 4 Functie f4 Functie f4 Geluid: piepende remmen uit — — Functie 8 Functie f5 Functie f5 Geluid: stationsomroep — — Functie 3 Functie f6 Functie f6 Geluid: deuren sluiten — — Functie 5 Functie f7 Functie f7 Geluid: conducteurﬂuit — — Functie 7 Functie f8 Functie f8

f0 f8 f0f8

STOP

mobile station

systems

Digital / Systems

Page 16

Aviso de seguridad

• La locomotora solamente debe funcionar en un sistema

de corriente propio (Märklin AC – Märklin Delta – Märklin Digital o Märklin Systems).

• Emplear únicamente fuentes de alimentación conmutadas

y transformadores que sean de la tensión de red local.

• La locomotora no deberá recibir corriente eléctrica mas

que de un solo punto de abasto.

• Observe bajo todos los conceptos, las medidas de

seguridad indicadas en las instrucciones de su sistema de funcionamiento.

• Para el funcionamiento convencional de la locomotora deben suprimirse las interferencias en la vía de conexión de

la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

• No exponer el modelo en miniatura a la radiación solar

directa, a oscilaciones fuertes de temperatura o a una humedad del aire elevada.

• ¡ATENCIÓN! Esquinas y puntas aﬁladas condicionadas a la función.

Notas importantes

• Las instrucciones de empleo y el embalaje forman parte íntegra del producto y, por este motivo, deben guardarse y

entregarse junto con el producto en el caso de venderlo o transmitirlo a otro.

• Para reparaciones o recambios contacte con su proveedor Märklin especializado.

• http://www.maerklin.com/en/imprint.html

• Responsabilidad y garantía conforme al documento de garantía que se adjunta.

Funciones

• Reconocimiento del sistema: automático.

• Códigos disponibles:

1 – 80 (Control Unit 6021/Mobile Station 60651/652) 1 – 255 (Central Station 6021x/Mobile Station 60653)

• Código de fábrica: 10

• Tecnología mfx para la Mobile Station/Central Station.

Nombre de fábrica: VT 10501 SENATOR

• Arranque lento variable (ABV).

• Frenado lento variable (ABV).

• Velocidad máxima variable.

• Fijar parámetros de la locomotora (código, arranque y

frenado, velocidad máxima): por el Control Unit, Mobile Station o Central Station.

• Faros frontales dependendientes del sentido de marcha.

• En funcionamiento en modo analógico están disponibles

únicamente las funciones de tracción y de alternancia de luces.

Este tren puede ampliarse con el set complementario 41101, longitud máxima del tren = 7 piezas.

Page 17

Funciones posibles

Faros frontales function/off Función f0 Función f0 Lámparas de mesa encendido/apagado f1 Función 1 Función 1 Función f1 Función f1 Ruido: Ruido de explotación f2 Función 2 Función 2 Función f2 Función f2 Ruido: Bocina f3 Función 3 Función 6 Función f3 Función f3 ABV apagado f4 Función 4 Función 4 Función f4 Función f4 Ruido: Desconectar chirrido de los frenos — — Función 8 Función f5 Función f5 Ruido: Locución hablada en estaciones — — Función 3 Función f6 Función f6 Ruido: Cerrar puertas — — Función 5 Función f7 Función f7 Ruido: Silbato de Revisor — — Función 7 Función f8 Función f8

f0 f8 f0f8

STOP

mobile station

systems

Digital / Systems

Page 18

• Prestazioni di garanzia e garanzia in conformità

all’accluso certiﬁcato di garanzia.

Funzioni

• Riconoscimento del tipo di funzionamento: automatico.

• Indirizzi impostabili:

1 – 80 (Control Unit 6021/Mobile Station 60651/652) 1 – 255 (Central Station 6021x/Mobile Station 60653)

• Indirizzo di fabbrica: 10

• Tecnologia Mfx per Mobile Station / Central Station.

Nome di fabbrica: VT 10501 SENATOR

• Ritardo di avviamento modicabile (ABV).

• Ritardo di frenatura modicabile (ABV).

• Velocità massima modicabile.

• Regolazione dei parametri della locomotiva (indirizzo,

ritardo di avviamento/frenatura, velocità massima): tramite Control Unit, Mobile Station oppure Central Station.

• Illuminazione di testa dipendente dalla direzione di

marcia.

• Nel funzionamento analogico si hanno a disposizione

solamente le funzioni di marcia e di commutazione dei fanali.

Questo treno è ampliabile con la confezione di completamento 41101, lunghezza massima del treno = 7 elementi.

Avvertenze per la sicurezza

• Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (Märklin AC, Märklin Delta, Märklin Digital oppure Märklin Systems).

• Impiegare soltanto alimentatori “switching“ e trasformatori che corrispondono alla Vostra tensione di rete locale.

• La locomotiva non deve venire alimentata nello stesso

tempo con più di una sorgente di potenza.

• Vogliate prestare assolutamente attenzione alle avvertenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

• Per il funzionamento tradizionale della locomotiva il binario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

• Non esponete tale modello ad alcun irraggiamento solare

diretto, a forti escursioni di temperatura oppure a elevata umidità dell’aria.

• AVVERTENZA! Per motivi funzionali i bordi e le punte sono spigolosi.

Avvertenze importanti

• Le istruzioni di impiego e l‘imballagio costituiscono un

componente sostanziale del prodotto e devono pertanto venire conservati nonché consegnati insieme in caso di ulteriore cessione del prodotto.

• Per le rimarazioni o le parti di ricambio, contrattare il

rivenditore Märklin.

• http://www.maerklin.com/en/imprint.html

Page 19

Funzioni commutabili

Illuminazione di testa function/off Funzione f0 Funzione f0 Lampade da tavolo accese / spente f1 Funzione 1 Funzione 1 Funzione f1 Funzione f1 Rumore: rumori di esercizio f2 Funzione 2 Funzione 2 Funzione f2 Funzione f2 Rumore: tromba f3 Funzione 3 Funzione 6 Funzione f3 Funzione f3 ABV spento f4 Funzione 4 Funzione 4 Funzione f4 Funzione f4 Rumore: stridore dei freni escluso — — Funzione 8 Funzione f5 Funzione f5 Rumore: annuncio di stazione — — Funzione 3 Funzione f6 Funzione f6 Rumore: chiusura delle porte — — Funzione 5 Funzione f7 Funzione f7 Rumore: ﬁschio di capotreno — — Funzione 7 Funzione f8 Funzione f8

f0 f8 f0f8

STOP

mobile station

systems

Digital / Systems

Page 20

Funktioner

• Driftsättet igenkänns automatiskt.

• Inställbara adresser:

1 – 80 (Control Unit 6021/Mobile Station 60651/652) 1 – 255 (Central Station 6021x/Mobile Station 60653)

• Adress från tillverkaren: 10

• Mfx-teknologi för Mobile Station / Central Station.

Namn från tillverkaren: VT 10501 SENATOR

• Accelerationsfördröjning kan ändras (ABV).

• Bromsfördröjning kan ändras (ABV).

• Toppfart kan ändras.

• Inställning av lokparametrar (Adress, acceleration/

bromsfördröjning, toppfart): Via Control Unit, Mobile Station eller Central Station.

• Körriktningsberoende frontbelysning.

• Vid analog körning är endast den automatiska ljusväx-

lingsfunktionen tillgänglig.

Detta tåg kan byggas ut med hjälp av utbyggnadssats 41101 till maximal tåglängd = 7 enheter.

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem

(Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems).

• Använd endast nätadaptrar och transformatorer anpassade för det lokala elnätet.

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen

som hör till respektive driftsystemet.

• När motorvagnens lokdel ska köras med konventionell/

analog drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyddet får inte användas vid digital körning.

• Modellen får inte utsättas för direkt solljus, häftiga temperaturväxlingar eller hög luftfuktighet.

• VARNING! Funktionsbetingade vassa kanter och spetsar.

Viktig information

• Bruksanvisningen och förpackningen är en del av

produkten och måste därför sparas och alltid medfölja produkten.

• Kontakta din Märklinfackhandlare för reparationer och

reservdelar.

• http://www.maerklin.com/en/imprint.html

• Garantivillkor framgår av bifogade garantibevis.

Page 21

Kopplingsbara funktioner

Frontstrålkastare function/off Funktion f0 Funktion f0 Bordsbelysning till/från f1 Funktion 1 Funktion 1 Funktion f1 Funktion f1

Ljud: Traﬁkljud f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2 Ljud: Signalhorn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3 ABV, från f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4 Ljud: Bromsgnissel, från — — Funktion 8 Funktion f5 Funktion f5 Ljud: Stationsutrop — — Funktion 3 Funktion f6 Funktion f6 Ljud: Dörrar stängs — — Funktion 5 Funktion f7 Funktion f7 Ljud: Konduktörvissla — — Funktion 7 Funktion f8 Funktion f8

f0 f8 f0f8

STOP

mobile station

systems

Digital / Systems

Page 22

Funktioner

• Registrering af driftsarten: automatisk.

• Indstillelige adresser:

1 – 80 (Control Unit 6021/Mobile Station 60651/652) 1 – 255 (Central Station 6021x/Mobile Station 60653)

• Adresse ab fabrik: 10

• Mfx-teknologi til Mobile Station / Central Station.

Navn ab fabrik: VT 10501 SENATOR

• Indstillelig kørselsforsinkelse (ABV).

• Indstillelig bremseforsinkelse (ABV).

• Indstillelig maksimalhastighed.

• Indstilling af lokomotivparametrene (adresse, kørsels-/

bremseforsinkelse, maksimalhastighed): Via Control Unit, Mobile Station eller Central Station.

• Køreretningsafhængig frontbelysning.

• I analogdrift er det kun køre- og lysskiftefunktionerne, der er tilgængelige.

Dette tog kan udvides med suppleringssættet 41101, maksi- mal toglængde = 7 dele.

Vink om sikkerhed

•

Lokomotivet må kun bruges med et driftssystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems), der er beregnet dertil.

• Anvend kun DC-DC-omformere og transformatorer, der passer til den lokale netspænding.

• Lokomotivet må ikke forsynes fra mere end én strømkilde

ad gangen.

• Vær under alle omstændigheder opmærksom på de vink

om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

• Ved konventionel drift af lokomotivet skal tilslutningssporet støjdæmpes. Dertil skal anvendes støjdæmpningssættet

74046. Støjdæmpningssættet er ikke egnet til digital drift.

• Modellen må ikke udsættes for direkte sollys, store temperaturudsving eller høj luftfugtighed.

• ADVARSEL! Skarpe kanter og spidser pga. funktionen.

Vigtige oplysninger

• Betjeningsvejledning og emballage hører til produktet og skal derfor gemmes og medfølge, hvis produktet gives

videre til andre.

• For reparation eller reservedele bedes De henvende Dem

til Deres Märklinforhandler.

• http://www.maerklin.com/en/imprint.html

• Garanti ifølge vedlagte garantibevis.

Page 23

Styrbare funktioner

Frontbelysning function/off Funktion f0 Funktion f0 Bordlamper tænd/sluk f1 Funktion 1 Funktion 1 Funktion f1 Funktion f1

Lyd: Driftslyd f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2 Lyd: Horn f3 Funktion 3 Funktion 6 Funktion f3 Funktion f3 ABV, fra f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4 Lyd: Pibende bremser fra — — Funktion 8 Funktion f5 Funktion f5 Lyd: Banegårdsmeddelelse — — Funktion 3 Funktion f6 Funktion f6

Lyd: Lukning af døre — — Funktion 5 Funktion f7 Funktion f7 Lyd: Billetkontrollørøjt — — Funktion 7 Funktion f8 Funktion f8

f0 f8 f0f8

STOP

mobile station

systems

Digital / Systems

Page 24

CV (Parameter) • CV (Parameter) • CV (Paramètre) • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV (Parameter) • CV (Parameter)

CV-Nr.

Wert • Value •

Valeur • Waarde •

Valor • Valore •

Värde • Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 01 - (80)* 255

Anfahrverzögerung • Acceleration delay • Temporisation accélération • Optrekvertraging • Regulación arranque • Ritardo di avviamento • Igångsättningsreglering • Kørselsforsinkelse

03 01 - (63)* 255

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging • Frenado lento • Ritardo di frenatura • Bromsfördröjning • Bremseforsinkelse

04 01 - (63)* 255

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

05 01 - (63)* 255

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Ripristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien

08 08

Lautstärke • Volume • Volume haut-parleur • Volume • Volumen del sonido • Intensità del suono • Ljudstyrka • Lydstyrke

63 01 - (63)* 255

* () = Control Unit 6021

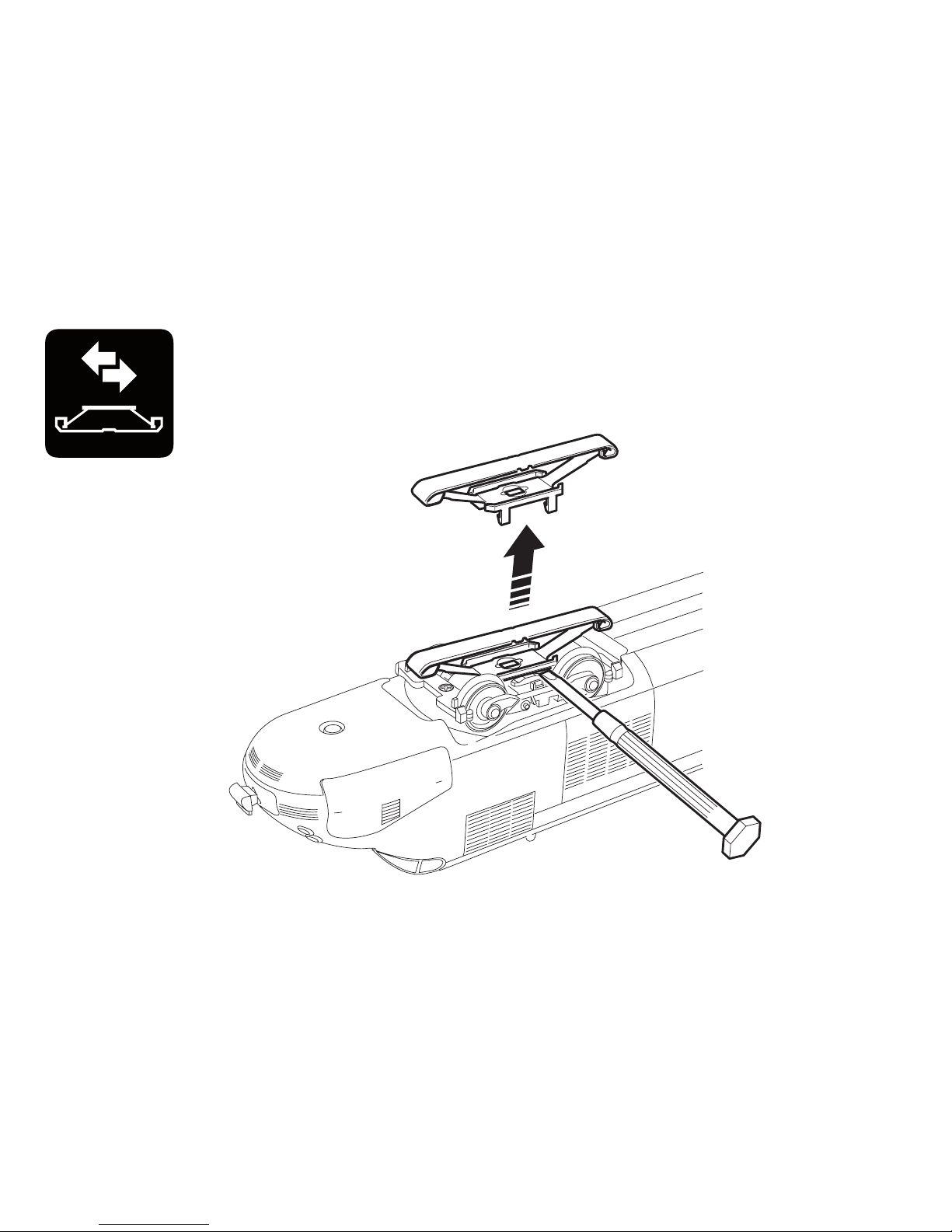

Page 25

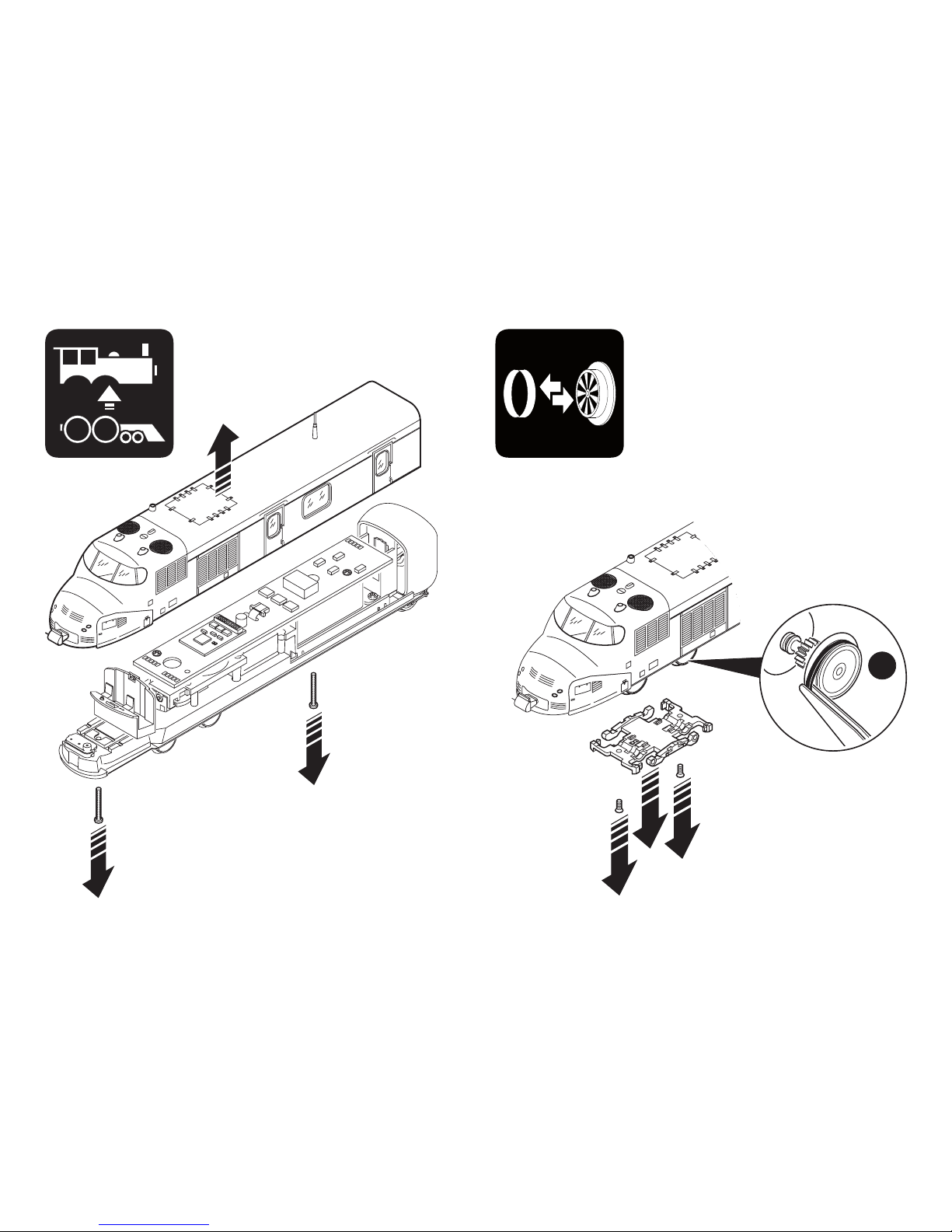

Page 26

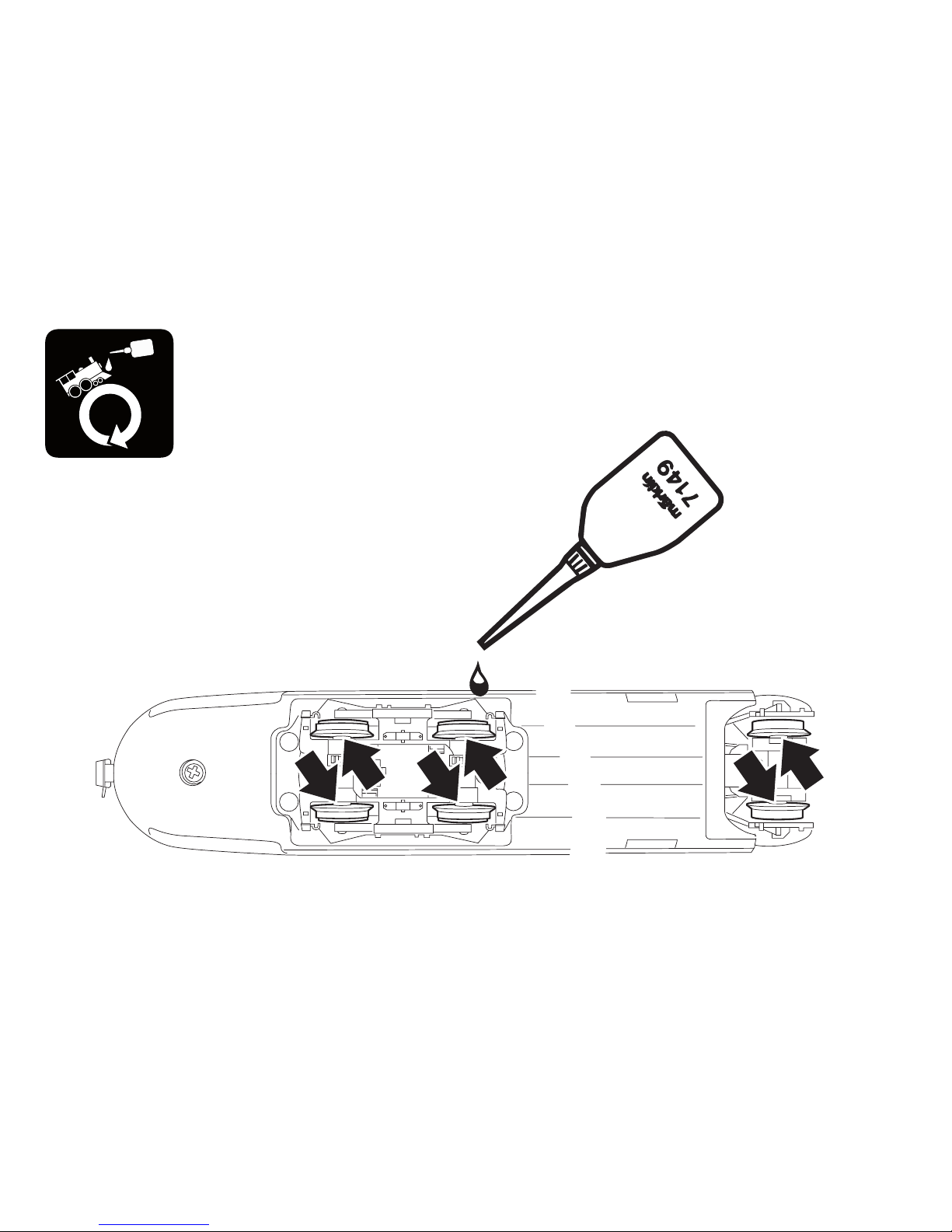

Page 27

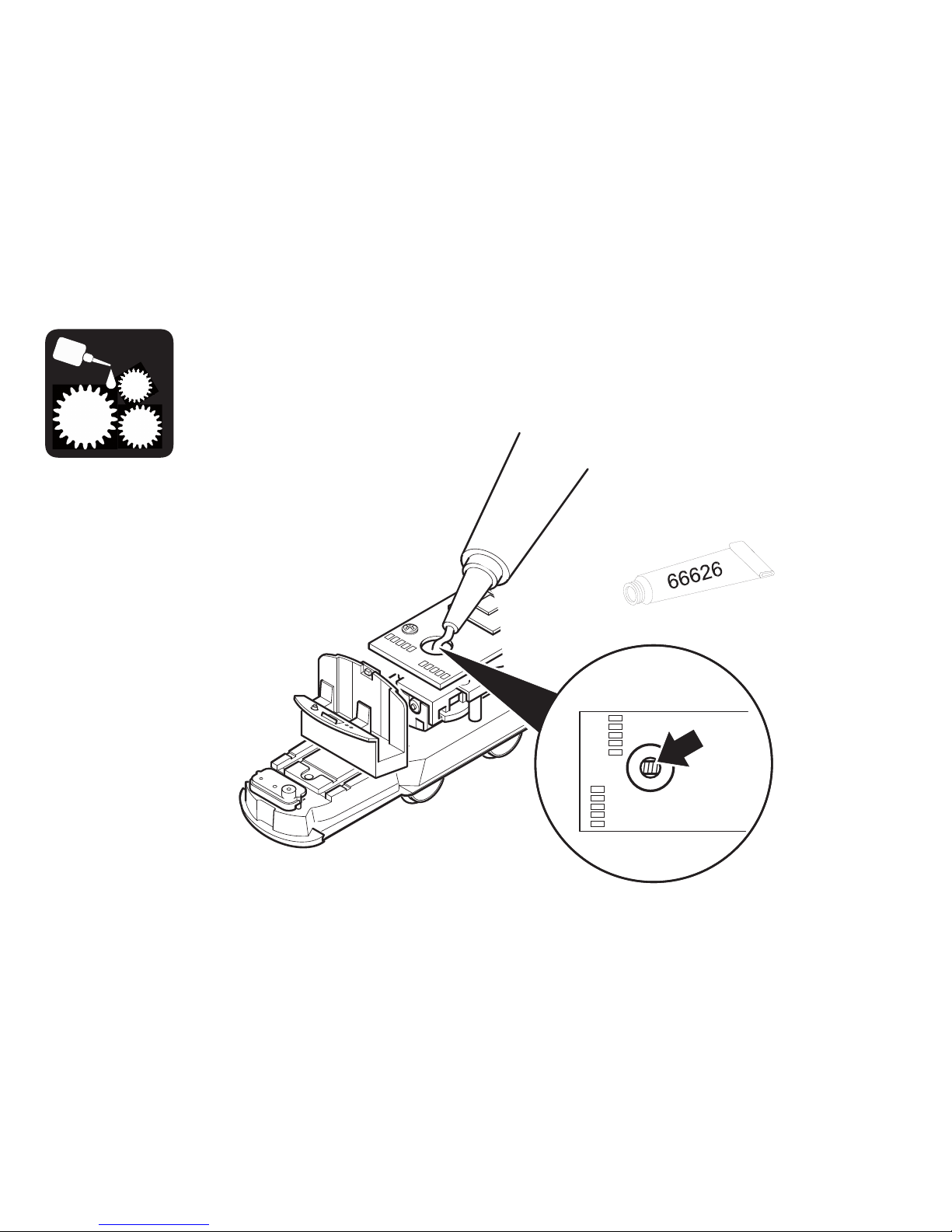

40h

Page 28

Trix

Page 29

Details der Darstel-

lung können von dem

Modell abweichen.

Page 30

Details der Darstel-

lung können von dem

Modell abweichen.

Page 31

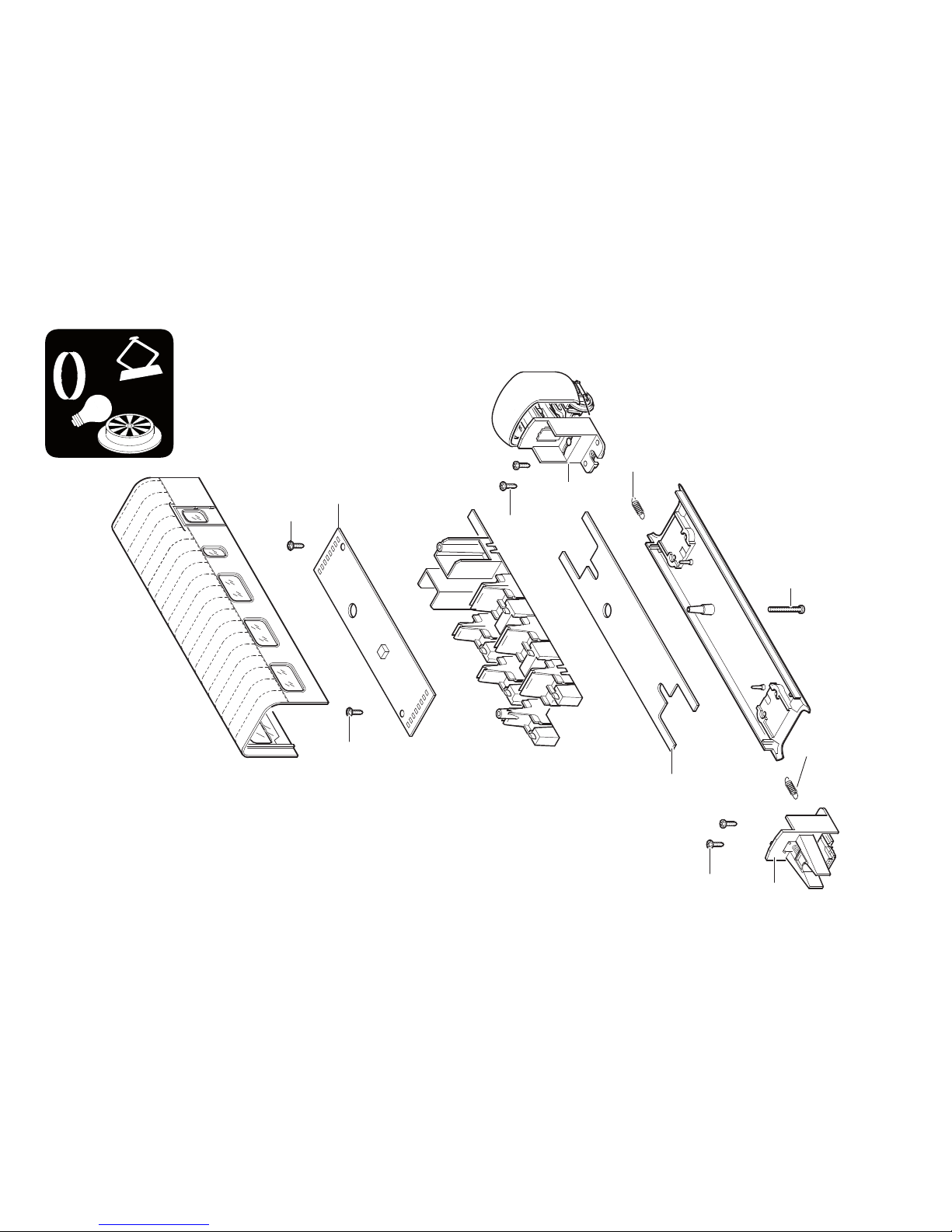

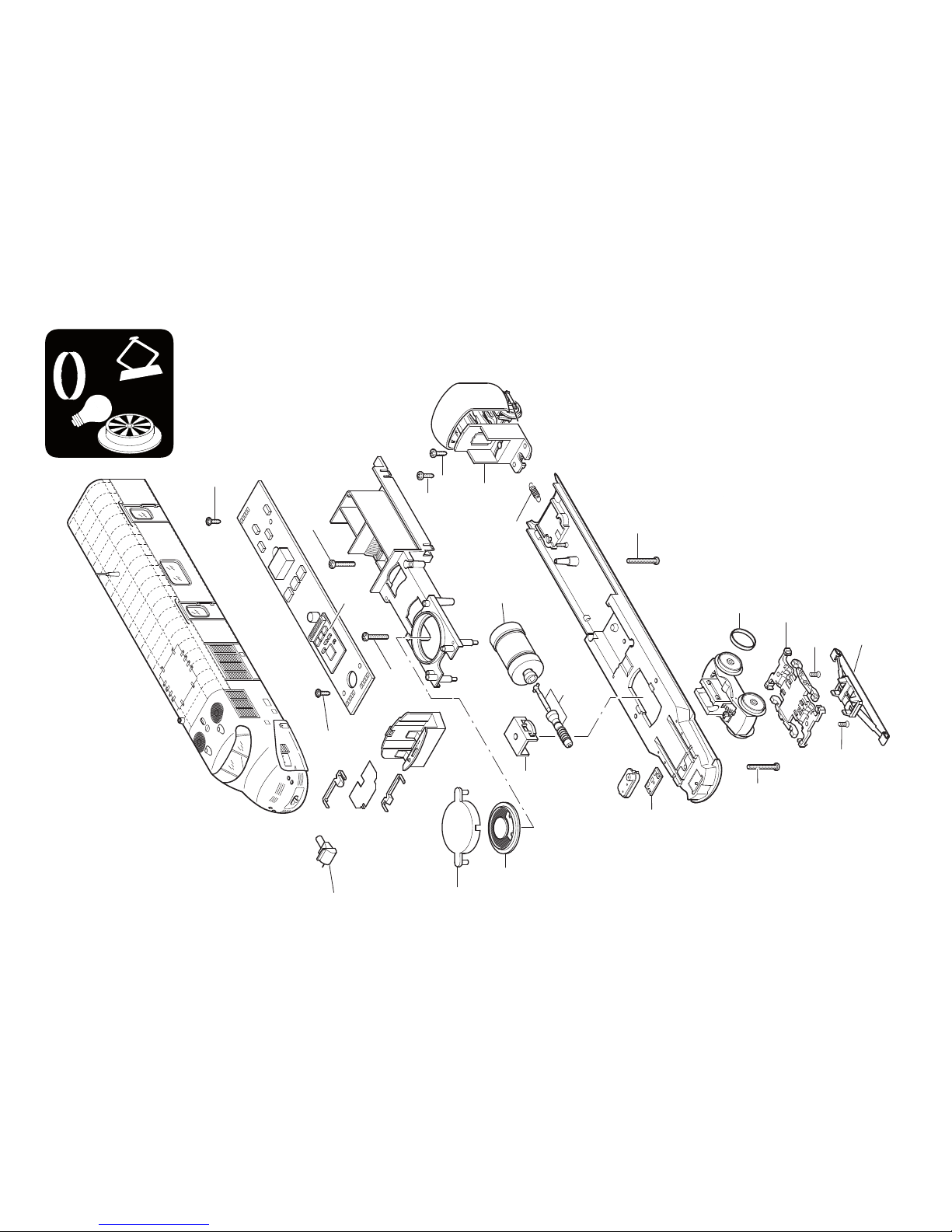

Kopfglied Kopfglied A B

1 Kupplungsimitation E183 713 E183 713 2 Schraube E786 430 E786 430 3 Stirnbeleuchtung E189 225 E189 225 4 Schraube E786 330 E785 770 5 Decoder 182 558 — 6 Schraube E786 870 — 7 Lautsprecher E189 227 — 8 Motor E183 694 — 9 Wellen E146 037 — 10 Kupplung M E118 137 — 11 Kupplung W — E120 271 12 Schraube E786 750 E786 750 13 Zugfeder E765 630 E765 630 14 Halteklammer E230 561 E230 561 15 Haftreifen 7 154 — 16 Drehgestellrahmen E128 392 E128 392 17 Schraube E786 790 E786 790 18 Schleifer E128 239 E128 239

Hinweis: Einige Teile werden nur ohne oder mit anderer Farbgebung angeboten. Teile, die hier nicht aufgeführt sind, können nur im Rahmen einer Reparatur im Märklin-Reparatur-Service repariert werden.

Mittel- Mittel glied E glied G

2 Schraube E786 430 E786 430 3 Leiterplatte Innenbeleuchtung E120 297 E120 284 Leiterplatte Tischlampe — E120 307 4 Schraube E785 770 E785 770 10 Kupplung M E118 137 E118 137 11 Kupplung W E120 271 E120 271 12 Schraube E786 750 E786 750 13 Zugfeder E765 630 E765 630

Page 32

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

Gebr. Märklin & Cie. GmbH

Stuttgarter Straße 55 - 57

73033 Göppingen Deutschland www.maerklin.com

183710/0512/Ha1Ef

Änderungen vorbehalten

http://www.maerklin.com/en/imprint.html
