Page 1

39015

Modell der BR 01

Page 2

Informationen zum Vorbild

Als erste Schnellzuglokomotiven nach dem Einheitsprogramm der Deutschen Reichsbahn wurden ab 1925 die Zweizylindermaschinen der Baureihe 01 von Borsig und AEG abge

liefert. Die BR 01 war die Schnellzugdampﬂok schlechthin. Von den insgesamt 231 in Dienst gestellten Exemplaren hatten die Lokomotiven ab der Betriebsnummer 01 102 verstärkte Bremsen sowie vordere Laufräder mit 1000 mm Durchmesser erhalten. Dadurch konnte die Höchstgeschwindigkeit von ursprünglich 120 auf 130 km/h heraufgesetzt werden.

Nach dem Zweiten Weltkrieg waren die BR 01 bei beiden deutschen Bahnverwaltungen vorhanden. Das vorliegende Modell, die 01 147 wurde, wie viele ihrer Schwestermaschinen bei der Deutschen Bundesbahn, mit einigen Änderungen versehen. So tauschte man die großen Wagner-Windleitbleche gegen die materialspa

renden Witte-Bleche aus und verlegte die vorne liegenden Luft- und Wasserpumpen in Fahrzeugmitte. Das erleichterte dem Lokführer die Sicht auf die Strecke.

Einige Lokomotiven der BR 01 existieren heute noch als Museumsmaschinen.

Information about the Prototype

The two-cylinder class 01 locomotives were deli

vered starting in 1925 by Borsig and AEG as the ﬁrst express locomotive from the German State Railroad‘s standardization program. The class 01 was the express locomotive par excellence. Of the total of 231 units placed into service, locomotives starting with road number 01 102 had stronger brakes as well as pilot wheels with a diameter of 1000 mm / 39-3/8“. This meant the maximum speed could be increased from the original 120 to 130 km/h / 75 to 81 mph.

After World War II, the class 01 was in service on both of the German railroads. The model before you, road no. 01 147, underwent several changes like many of its siblings on the German Federal Railroad. The large Wagner smoke deﬂectors were replaced by smaller Witte smoke deﬂectors to save material, and the air and water pumps were moved from the front to the center of the locomotive. This made it easier for the locomotive engineer to see down the track.

Several class 01 locomotives still exist today as museum pieces.

Page 3

Informations concernant la locomotive réele

Premières locomotives pour trains rapides dans le cadre du programme d’uniﬁcation de la Deut

sche Reichsbahn, les machines à deux cylindres de Borsig et AEG, série 01, furent livrées à partir de 1925. La BR 01 était la locomotive à vapeur pour trains rapides par excellence. Parmi les 231 unités mises en service, les locomotives portant les numéros d’immatriculation supérieurs à 01 102 avaient été équipées de freins plus puissants ainsi que de roues porteuses avant d’un diamètre de 1000 mm. Ainsi, la vitesse maximale était passée de 120 à 130 km/h.

Après la seconde guerre mondiale, les deux administrations allemandes des chemins de fer disposaient de BR 01. La présente locomotive immatriculée 01 147 bénéﬁcia, comme un bon nombre de sœurs à la Deutsche Bundesbahn, de quelques modiﬁcations. Les grands écrans pare-fumée Wagner furent ainsi échangés contre des tôles Witte, plus économiques, et les pompes à air et à eau situées à l’avant furent déplacées vers le milieu du véhicule. La visibilité pour le mécanicien s’en trouva améliorée.

Certaines locomotives de la série 01 (BR 01) exis

tent encore aujourd’hui comme machines-musée.

Informatie van het voorbeeld

Als eerste sneltreinlocomotief na het eenheidsprogramma van de Deutschen Reichsbahn, werden vanaf 1925 de tweecilinder-machines van de serie 01 door Borsig en AEG afgeleverd. De BR 01 was met gemak de sneltreinstoomlocomotief. Van de in totaal 231 in dienst genomen exemplaren hadden de locomotieven vanaf het bedrijfsnummer 01 102 zwaardere remmen en loopwielen met een doorsnee van 1000 mm gekregen. Hierdoor kon de maximumsnelheid van 120 naar 130 km/h omhoog gebracht worden.

Na de tweede Wereldoorlog was de BR 01 bij de beide Duitse spoorwegmaatschappijen in gebruik. Aan het model, de 01 147 werden, zoals bij vele zustermachines bij de Deutschen Bundesbahn enkele wijzigingen uitgevoerd. Zo verving men de grote Wagner-windleiplaten door materiaal besparende Witte-platen en verplaatste men de voor op liggende lucht- en waterpompen naar het midden van de loc. Hierdoor verbeterde het zicht op de baan voor de machinist. Enkele locomotieven van de serie 01 zijn als museumstuk nog bewaard gebleven.

Page 4

Safety Warnings

• This locomotive is to be used only with an operating system designed for it (Märklin 6646/6647 AC transformer, Märklin Delta, Märklin Digital or Märklin Systems). Under no circumstances should transformers rated for an input of 220 volts be connected to the American 110 volt household current system.

• This locomotive must never be supplied with power from more than one transformer.

• The feeder track must be equipped to prevent inter-

ference with radio and television reception, when the locomotive is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose. The interference suppression set is not suitable for digital operation.

• Pay close attention to the safety warnings in the instructions for your operating system.

No warranty or damage claims shall be accepted in those cases where parts neither manufactured nor approved by Märklin have been installed in Märklin products or where Märklin products have been converted in such a way that the non-Märklin parts or the conversion were causal to the defects and / or damage arising. The burden of presenting evidence and the burden of proof there

of, that the installation of non-Märklin parts or the conversion in or of Märklin products was not causal to the defects and / or dama

ge arising, is borne by the person and / or company responsible for the installation and / or conversion, or by the customer.

Sicherheitshinweise

• Die Lok darf nur mit einem dafür bestimmten Betriebssystem (Märklin Wechselstrom-Transformator 6647, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden. Keinesfalls Transfor

matoren für eine Eingangsspannung von 220 V - für USA 110 V - verwenden

• Die Lok darf nur aus einer Leistungsquelle gleichzei

tig versorgt werden.

• Für den konventionellen Betrieb der Lok muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

• Beachten Sie unbedingt die Sicherheitshinweise in der Gebrauchsanleitung zu Ihrem Betriebssystem.

Jegliche Garantie-, Gewährleistungs- und Schadensersatzan sprüche sind ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigegebene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufgetretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw. von Märklin-Produkten für aufgetretene Mängel und / oder Schä

den nicht ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche Person und / oder Firma bzw. der Kunde.

Page 5

Remarques importantes sur la sécurité

• La locomotive ne peut être mise en service qu’avec

un système d’exploitation adéquat (Märklin courant alternatif -transformateur 6647, Märklin Delta, Mär

klin Digital ou Märklin Systems). N’utilisez en aucun cas de transformateurs pour une tension à l’entrée de 220 V - 110 V pour les Etats-Unis.

• La locomotive ne peut être alimentée en courant que par une seule source de courant.

• Pour l’exploitation de la locomotive en mode con

ventionnel, la voie de raccordement doit être dépa

rasitée. A cet effet, utiliser le set de déparasitage réf.

74046. Le set de déparasitage ne convient pas pour l’exploitation en mode numérique.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi en ce qui concerne le système d’exploitation.

Tout recours à une garantie commerciale ou contractuelle ou à une demande de dommages-intérêt est exclu si des pièces non autorisées par Märklin sont intégrées dans les produits Märklin et / ou si les produits Märklin sont transformés et que les pièces d’autres fabricants montées ou la transformation constituent la cause des défauts et / ou dommages apparus. C’est à la personne et / ou la société responsable du montage / de la transformation ou au client qu’incombe la charge de prouver que le montage des pièces d’autres fabricants sur des produits Märklin ou la transformation des produits Märklin n’est pas à l’origine des défauts et ou dommages apparus.

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrjfssysteem (Märklin wisselstroom transformator 6647, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden. In geen geval transformato

ren met een ingangsspanning van 220 V - voor USA 110 V - gebruiken.

• De loc mag niet vanuit meer dan één stroomvoorzie

ning gelijktijdig gevoed worden.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd en / of Märklin-producten om

gebouwd worden en de ingebouwde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de inbouw en/of ombouw verantwoordelijke persoon en / of ﬁrma danwel bij de klant.

Page 6

Aviso de seguridad

• La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin corriente alterna – transformador 6647 – Märklin Delta – Märklin Digital o Märklin Systems). En ningún caso utilizar los transformadores para una tensión de entrada de 220 V (en el caso de EE.UU. esta tensión es de 110 V).

• La locomotora no deberá recibir corriente eléctrica mas que de un solo punto de abasto.

• Para el funcionamiento convencional de la loco

motora deben suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

• Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

Se excluye todo derecho de garantía, prestación de garantía e indemnización sobre aquellos productos Märklin en los que se hubieran montado piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan sido modiﬁcados cuando la piezas ajenas montadas o la modiﬁcación sean las causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o empresa o el cliente responsable del montaje o modiﬁcación será el responsable de probar y alegar que el mon

taje de piezas ajenas o la modiﬁcación en/de productos Märklin no son las causas de los desperfectos y/o daños surgidos.

Avvertenze per la sicurezza

• Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (trasformatore per corrente alternata Märklin 6647, Märklin Delta, Märklin Digital oppure Märklin Systems). Non si impieghino mai per USA, a 110 V, i trasformatori per una tensione di ingresso di 220 V.

• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Per il funzionamento tradizionale della locomotiva il binario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

• Vogliate prestare assolutamente attenzione alle avvertenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

Märklin non fornisce alcuna garanzia, assicurazione e risarcimento danni in caso di montaggio sui prodotti Märklin di com

ponenti non espressamente approvati dalla ditta. Märklin altresì non risponde in caso di modiﬁche al prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati da modiﬁche non autorizzate o dal montaggio di componente esterni da lei non approvati. L‘onere della prova che i componenti montati e le modiﬁche apportate non sono state la causa del danno o del difetto, resta a carico del cliente o della persona / ditta che ha ef

fettuato il montaggio di componenti estranei o che ha apportato modiﬁche non autorizzate.

Page 7

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem (Märklin Växelström-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems). Använd aldrig någonsin transformatorer avsedda att anslutas till ingångsspänning 220 V - ej eller USA 110 V.

• Loket får inte samtidigt försörjas av mer än en kraft

källa.

• När motorvagnens lokdel ska köras med konven

tionell/analog drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyddet får inte användas vid digital körning.

• Beakta alltid säkerhetsanvisningarna i bruksanvisnin

gen som hör till respektive driftsystemet.

Varje form av anspråk på garanti och skadestånd är utesluten om delar används i Märklin-produkter som inte har godkänts av Märklin och / eller om Märklin-produkter har modiﬁerats och de inbyggda främmande delarna resp. modiﬁeringen var upphov till de därefter uppträdande felen och / eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande felen och / eller skadorna, bär den person och / eller företag resp. kund som är ansvarig för in- och / eller ombyggnaden.

Vink om sikkerhed

• Lokomotivet må kun bruges med et driftssystem (Märklin vekselstrøm-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems), der er beregnet dertil. Transformatorer, der er beregnet til indgangsspændingen 220 V, må aldrig tilsluttes til 110 V i USA.

• Lokomotivet må ikke forsynes fra mere end én strømkilde ad gangen.

• Ved konventionel drift af lokomotivet skal tilslut

ningssporet støjdæmpes. Dertil skal anvendes støjdæmpningssættet 74046. Støjdæmpningssættet er ikke egnet til digital drift.

• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket, hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet dertil af Märklin og / eller hvis Märklinproduk

ter bygges om og de indbyggede fremmeddele hhv. ombygnin

gen var årsag til sådanne opståede mangler og / eller skader. Det påhviler kunden hhv. den person og / eller det ﬁrma, der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen af fremmeddele i, eller ombygningen af Märklin

produkter ikke var årsag til opståede mangler og / eller skader.

Page 8

Funktion

• Mögliche Betriebssysteme: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Erkennung der Betriebsart: automatisch.

• Kompakter Sinus-Antrieb mit wartungsfreiem Motor

• Einstellbare Adressen: 01 – 80. Adresse ab Werk:

01.

• Mfx-Technologie für Mobile Station / Central Station. Name ab Werk:

BR 01 147 S

• Veränderbare Anfahr/Bremsverzögerung (ABV).

• Veränderbare Höchstgeschwindigkeit.

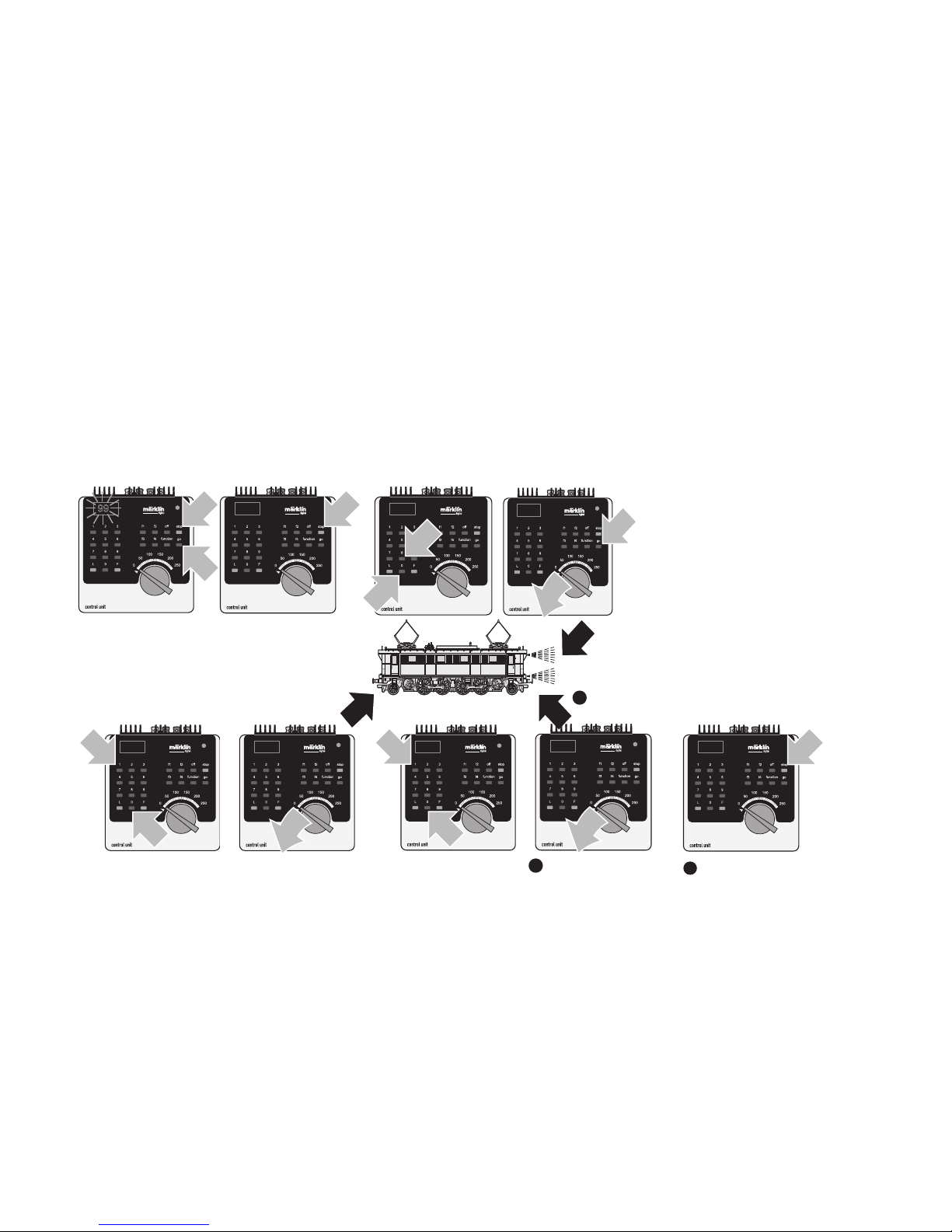

• Einstellen der Lokparameter elektronisch über

Control Unit, Mobile Station oder Central Station.

• Rauchgenerator nachrüstbar.

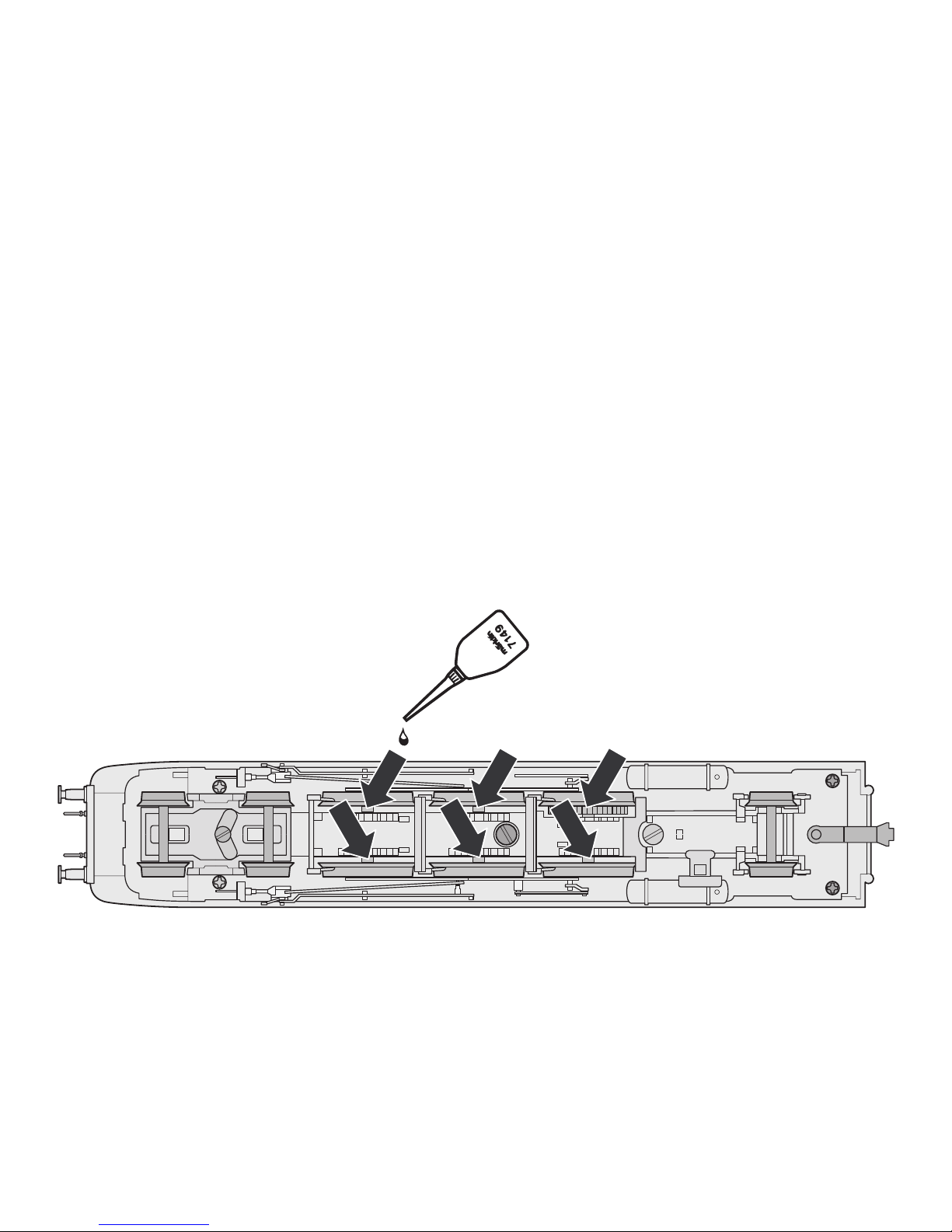

Die bei normalem Betrieb anfallenden Wartungsarbeiten sind nachfolgend beschrieben. Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.

Function

• Possible operating systems: 6646/6647 Märklin Transformer, Märklin Delta, Märklin Digital, Märklin Systems.

•

Recognition of the mode of operation: automatic.

• Compact design Sine propulsion with a maintenancefree motor

• Addresses that can be set: 01 – 80. Address set at the factory:

01.

• Mfx technology for the Mobile Station / Central Stati

on. Name set at factory:

BR 01 147 S

• Adjustable acceleration.

• Adjustable Braking delay.

• Adjustable maximum speed.

• Setting the locomotive parameters electronically with the Control Unit, Mobile Station or Central Station.

• This locomotive can be retroﬁtted with a smoke generator.

The maintenance work necessary with normal operation of this locomotive is described below. Please see your authorized Märklin dealer for repairs or spare parts.

Page 9

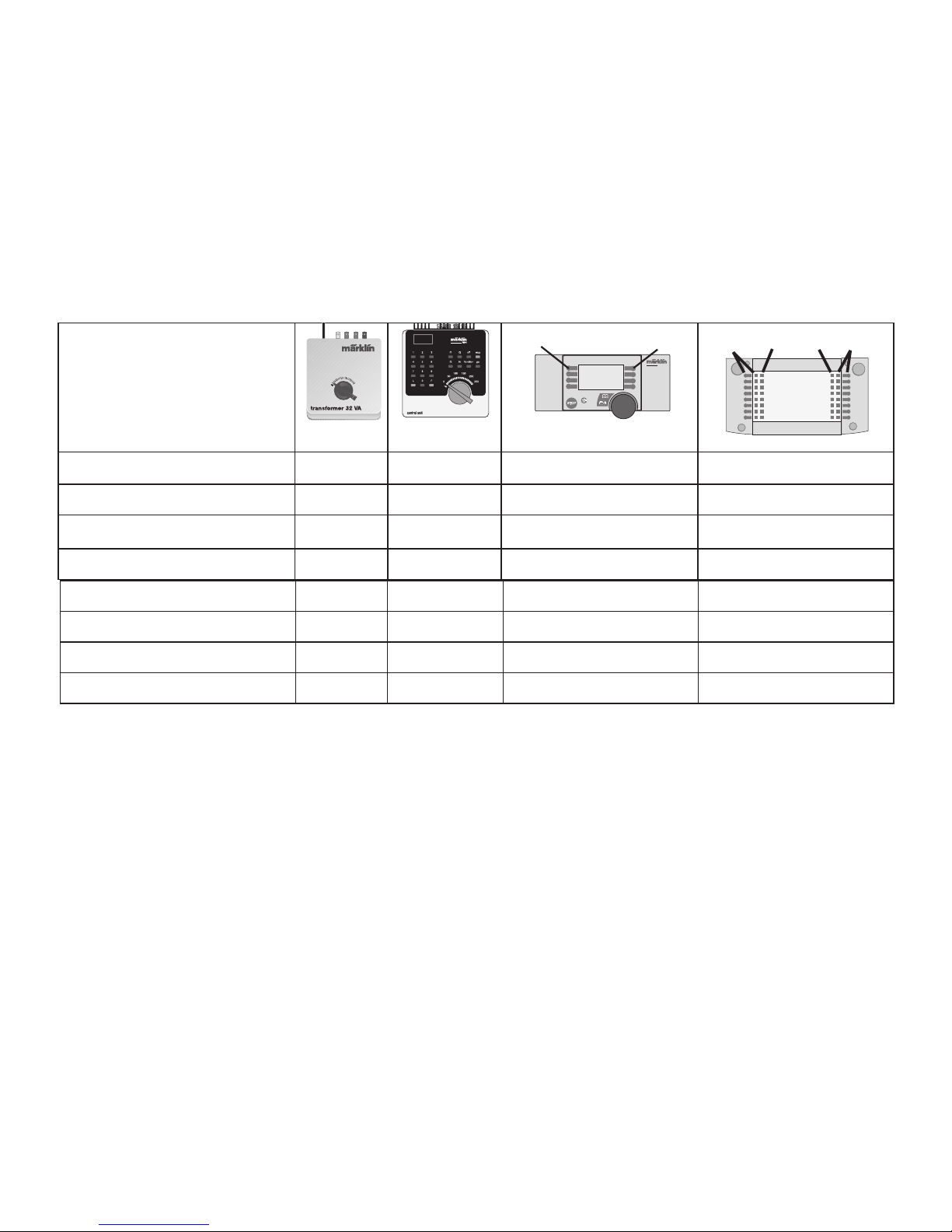

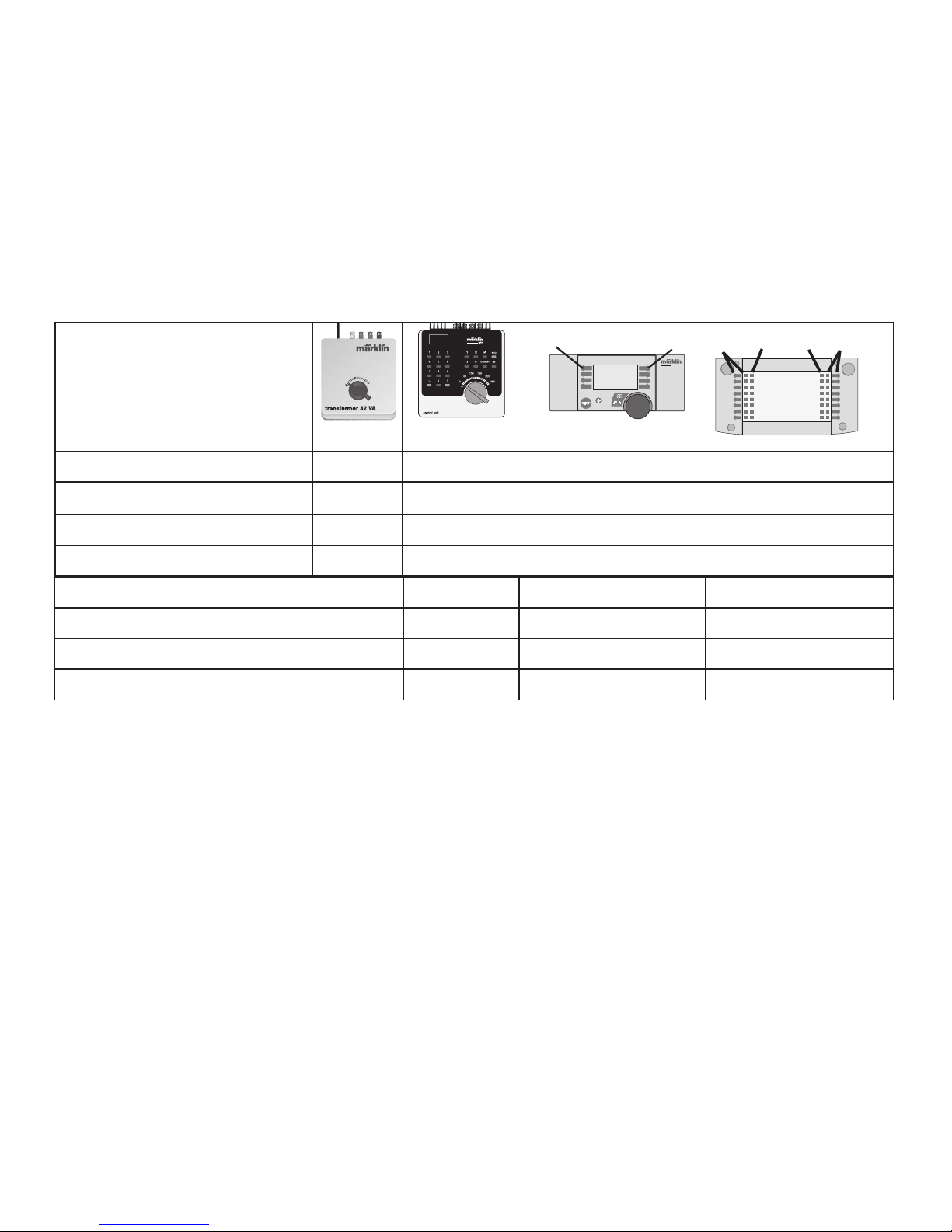

Schaltbare Funktionen Controllable Functions

6647 6021 60652

Spitzensignal ein function + off Licht-Taste Taste f0 mit Symbol

Rauchgenerator

ein f1 Taste 7 mit Symbol Taste f1 mit Symbol

Geräusch: Lokpfeife — f2 Taste 4 mit Symbol Taste f2 mit Symbol

ABV — f4 Taste 2 mit Symbol Taste f4 mit Symbol

central station 60212

f0f8

STOP

mobile station

systems

1) Gehört nicht zum Lieferumfang / Not included in delivery scope.

Headlights on function + off Headlight button Button f0 with symbol

Smoke Generator

on f1 Button 7, with symbol Button f1 with symbol

Locomotive Whistle — f2 Button 4, with symbol Button f2 with symbol

ABV — f4 Button 2 with symbol Button f4 with symbol

Page 10

Fonction

• Systèmes d’exploitation possibles: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

•

Détection du mode d’exploitation: automatique.

• Motorisation compacte Sinus avec moteur sans entretien

• Adresses disponibles: 01 – 80. Adresse encodée en usine:

01.

• Technologie mfx pour Mobile Station / Central Stati

on. Nom en codee en usine: BR 01 147 S

• Temporisation d’accélération réglable.

• Temporisation de freinage réglable.

• Vitesse maximale réglable.

• Réglage des paramètres de la loco électroniquement à l’aide de la Control Unit, de la Mobile Station ou de la Central Station.

• Possibilité d’installer un générateur fumigène.

Les travaux d‘entretien occasionnels à effectuer en exploitation normale sont décrits plus loin. Pour toute réparation ou remplacement de pièces, adressez-vous à votre détaillant-spécialiste Märklin.

Werking

• Mogelijke bedrijfssystemen: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

•

Herkenning van het bedrijfssysteem: automatisch.

• Compacte Sinus-aandrijving met onderhoudsvrije motor

• Instelbare adressen: 01-80. Vanaf de fabriek:

01.

• Mfx-technologie voor het Mobile Station / Central Station. Naam af de fabriek: BR 01 147 S

• Instelbare optrekvertraging.

• Instelbare afremvertraging.

• Instelbare maximumsnelheid.

• Elektronische instelling van de locomotiefparameters via de Control Unit, Mobile Station of Central Station.

• Mogelijkheid om rookgenerator in te bouwen.

De in het normale bedrijf voorkomende onderhoudswerkzaamheden zijn verderop beschre

ven. Voor reparatie of onderdelen kunt u zich tot uw Märklin winkelier wenden.

Page 11

1) Ne fait pas partie de la fourniture / Maakt geen deel uit van het leveringspakket.

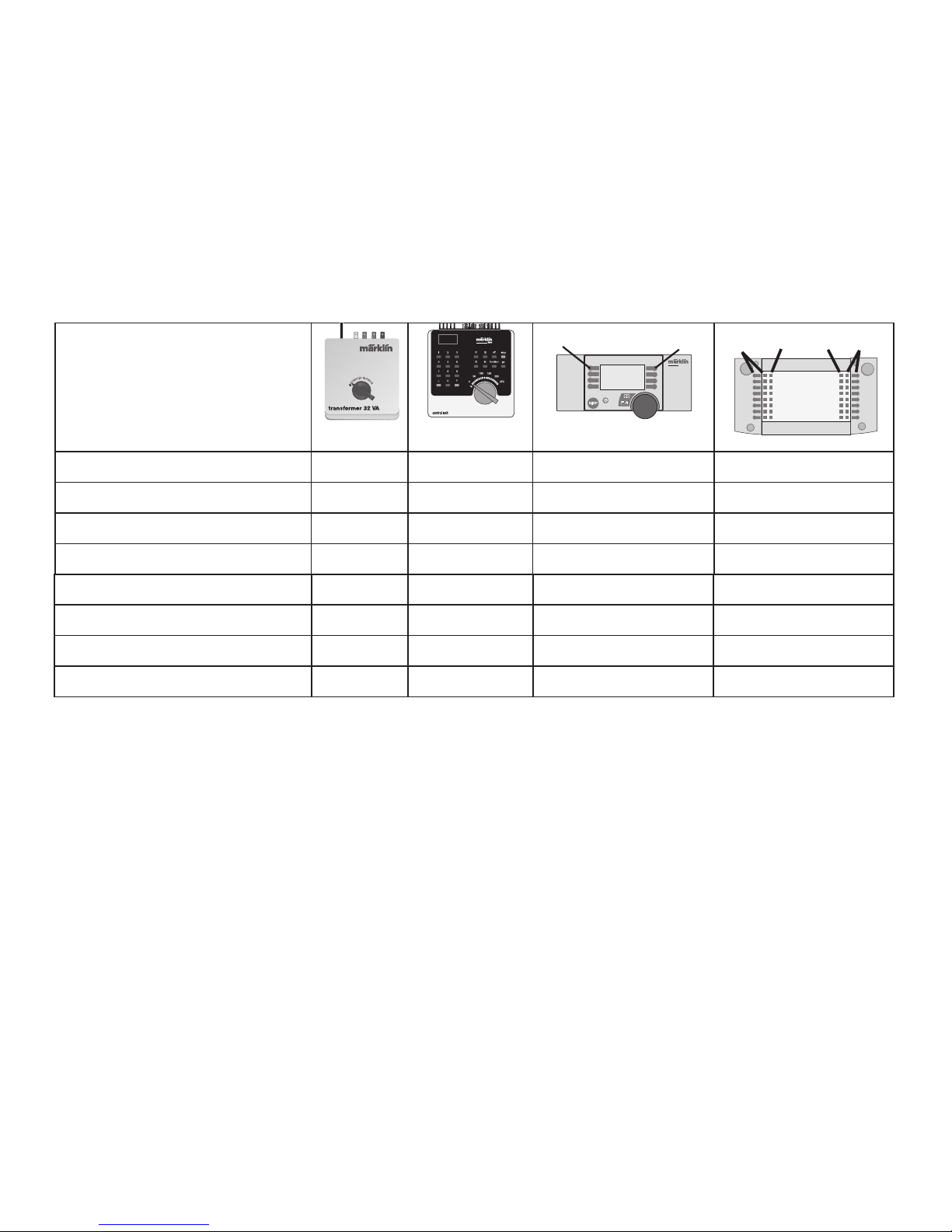

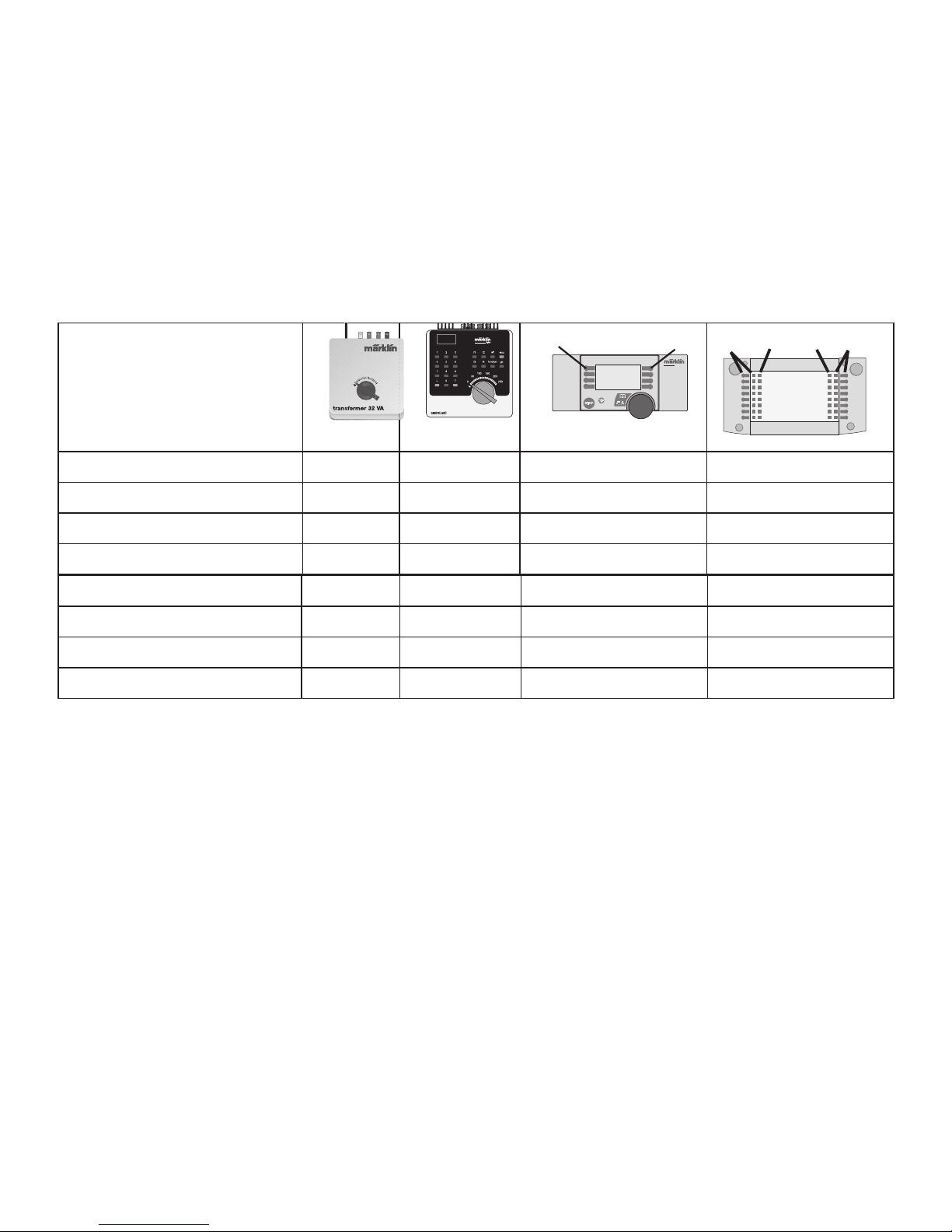

Fonctions commutables

Schakelbare functies

6647 6021 60652

Fanal marche function + off Touche éclairage

Touche f0 avec symbole

Générateur de fumée

marche f1 Touche 7, avec symbole

Touche f1 avec symbole

Sifﬂet locomotive — f2 Touche 4, avec symbole

Touche f2 avec symbole

ABV — f4 Touche 2, avec symbole

Touche f4 avec symbole

STOP

mobile station

systems

central station 60212

f0f8

Frontverlichting aan function + off Verlichtingstoets

Toets f0 met symbool

Rookgenerator

aan f1 Toets 7, met symbool

Toets f1 met symbool

Geluid: Locﬂuit — f2 Toets 4, met symbool

Toets f2 met symbool

ABV — f4 Toets 2, met symbool

Toets f4 met symbool

Page 12

Función

• Sistemas operativos posibles: Märklin transformador 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Reconocimiento del sistema: automático.

• Accionamiento Sinus compacto con motor exento de mantenimiento

• Códigos disponibles: 01 – 80. Código de fábrica: 01.

• Tecnología mfx para la Mobile Station / Central Station. Nombre de fabrica:

BR 01 147 S

• Arranque lento variable.

• Frenado lento variable.

• Velocidad máxima variable.

• Fijar parámetros de la locomotora electrónicamente por el Control Unit, Mobile Station o Central Station.

• Se puede colocar posteriormente el kit de humo.

Los trabajos de mantenimiento normales están descritos a continuación. Para reparaciones o recambios contacte con su proveedor Märklin especializado.

Funzionamento

• Possibili sistemi di funzionamento: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

•

Riconoscimento del tipo di funzionamento: automatico.

• Motorizzazione Sinus compatta con motore esente da manutenzione

• Indirizzi impostabili: 01 – 80. Indirizzo di fabbrica: 01.

• Tecnologia mfx per Mobile Station / Central Station. Nome de fabrica: BR 01 147 S

• Ritardo di avviamento modiﬁcabile.

• Ritardo di frenatura modiﬁcabile.

• Velocità massima modiﬁcabile.

• Regolazione dei parametri della locomotiva elettroni

camente tramite Control Unit, Mobile Station oppure Central Station.

• Apparato fumogeno equipaggiabile in seguito.

Le operazioni di manutenzione che si veriﬁcano nel normale funzionamento sono descritte nel seguito. Per riparazioni o parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivenditore specialista Märklin.

Page 13

1) No está incluido en el conjunto de piezas suministradas / Non incl. nella fornitura.

Funciones posibles

Funzioni commutabili

6647 6021 60652

Faros frontales

encendido

function + off Tecla de luz

Tecla f0 con símbolo

Generador de humo

encendido

Tecla 7 con simbolo

Tecla f1 con símbolo

Silbido de la locomotora — f2

Tecla 4 con simbolo

Tecla f2 con símbolo

ABV — f4

Tecla 2 con simbolo

Tecla f4 con símbolo

STOP

mobile station

systems

central station 60212

f0f8

Illuminazione di testa accesa function + off Tasto illuminazione

Tecla f0 con símbolo

Apparato fumogeno

accesa f1 Tasto 7 con simbolo

Tecla f1 con símbolo

Fischio da locomotiva — f2 Tasto 4 con simbolo

Tecla f2 con símbolo

ABV — f4 Tasto 2 con simbolo

Tecla f4 con símbolo

Page 14

Funktion

• Möjliga driftsystem: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Driftsättet igenkänns automatiskt.

• Kompakt C-Sinusdrivning med underhållsfri motor

• Inställbara adresser: 01 – 80. Adress från tillverkaren:

01.

• Mfx-teknologi för Mobile Station / Central Station. Namn fran tillverkaren:

BR 01 147 S

• Accelerationsfördröjning kan ändras.

• Bromsfördröjning kan ändras.

• Toppfart kan ändras.

• Elektronisk inställning av lokparametrar via

Control Unit, Mobile Station eller Central Station.

• Kan efteråt förses med rökgenerator.

Underhållsarbeten som uppstår vid normal användning beskrivs som följer. Kontakta din Mär

klinfackhandlare för reparationer och reservdelar.

Funktion

• Mulige driftssystemer: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Registrering af driftsarten: automatisk.

• Kompakt Sinus-drev med vedligeholdelsesfri motor

• Indstillelige adresser: 01 – 80. Adresse ab fabrik:

01.

• Mfx-teknologi til Mobile Station / Central Station. Navn ab fabrik: BR 01 147 S

• Indstillelig opstartforsinkelse.

• Indstillelig bremseforsinkelse.

• Indstillelig maksimalhastighed.

• Elektronisk indstilling af lokomotivparametrene via Control Unit, Mobile Station eller Central Station.

• Røggenerator kan eftermonteres.

Vedligeholdelsesarbejder ved normal drift er beskrevet i det efterfølgende. For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.

Page 15

1) Ingår inte i leveransen / Medleveres ikke

Kopplingsbara funktioner

Styrbare funktioner

6647 6021 60652

Frontstrålkastare till function + off Belysningsknapp

Knapp f0 med symbol

Röksats

till f1

Tangent 7 med symbol

Knapp f1 med symbol

Ljud: Lokvissla — f2

Tangent 4 med symbol

Knapp f2 med symbol

ABV — f4

Tangent 2 med symbol

Knapp f4 med symbol

STOP

mobile station

systems

central station 60212

f0f8

Frontbelysning til function + off Belysningsknap

Knap f0 med symbol

Røggenerator

til f1 Knap 7, med symbol

Knap f1 med symbol

Lyd:Lokomotivﬂøjte — f2 Knap 4, med symbol

Knap f2 med symbol

ABV — f4 Knap 2, med symbol

Knap f4 med symbol

Page 16

Lokparameter einstellen mit der Control Unit

1. Voraussetzung: Aufbau wie Graﬁk S. 20. Nur die zu verändernde Lok ist auf dem Gleis.

2. „Stop“- und „Go“-Taste gleichzeitig drücken, bis „99“ in der Anzeige aufblinkt.

3. „Stop“-Taste drücken.

4. Lokadresse „80“ eingeben.

5. Umschaltbefehl am Fahrregler halten. Während des Haltens die „Go“-Taste drücken.

6. Licht der Lok blinkt langsam. Wenn nicht, ab Schritt 2 wiederholen.

7. Registernummer für den zu ändernden Parameter eingeben (=> Liste auf Seite 22).

8. Fahrtrichtungswechsel betätigen.

9. Licht blinkt schnell

10. Neuen Wert eingeben (=> Liste auf Seite 22).

11. Fahrtrichtungswechsel betätigen.

12. Licht blinkt langsam (Ausnahme Werkreset)

13. Nächste Parametereinstellung ab 6. oder beenden mit 14.

14. Vorgang beenden mit Drücken der „Stop“Taste. Anschließend Drücken der „Go“-Taste.

Setting Locomotive Parameters with the Control Unit

1. Requirement: Setup as in diagram on page 20. Only the locomotive to be changed can be on the track.

2. Press the “Stop” and “Go” at the same time until “99” blinks in the display.

3. Press the “Stop” button.

4. Enter the locomotive address „80“.

5. Hold the control knob in the reverse direction area. While holding the control knob here, press the „Go“ button.

6. The headlights on the locomotive will blink slowly. If they don‘t, repeat Step 2.

7. Enter the register number for the parameter to be changed (=> List on page 22).

8. Active the change of direction.

9. The headlights will blink rapidly.

10.Enter the new value (=>List on page 22).

11.Active the change of direction.

12.The headlights will blink slowly (exception: factory reset)

13.Enter the next parameter setting from 6 or end with

14.

14.End the process by pressing the „Stop“ button. Then press the „Go“ button.

Page 17

Réglage des paramètres de la loco avec la Control Unit

1. Condition: Montage comme sur illustration en page

20. Seule la loco à modiﬁer peut se trouver sur la voie.

2. Pressez simultanément les touches „Stop“ et „Go“ jusqu’à ce que le nombre „99“ clignote sur l’écran.

3. Pressez la touche „Stop“.

4. Introduisez l’adresse de loco „80“.

5. Maintenir l’ordre de commutation sur le régulateur de marche. Durant le maintien, appuyer sur la touche „Go“.

6. Les feux de la locomotive clignotent lentement. Dans le cas contraire, renouveler l’opération à partir de l’étape 2.

7. Indiquer le numéro d’enregistrement pour le para

mètre à modiﬁer (=> liste page 22).

8. Activer l’inversion du sens de marche.

9. Les feux clignotent rapidement.

10. Entrer la nouvelle valeur (=> liste page 22).

11. Activer l’inversion du sens de marche.

12. Les feux clignotent lentement (exception : réinitiali

sation aux valeurs d’usine)

13. Déﬁnition de paramètres suivante à partir du point 6 ou terminer par le point 14.

14. Terminez le processus en pressant la touche „Stop“. Ensuite, pressez la touche „Go“.

Locparameters instellen met de Control Unit

1. Voorwaarde: opbouw zoals tekening op pagina 20. Alleen de loc die gewijzigd moet worden op de rails.

2. ”Stop”- en ”Go”-toets gelijktijdig indrukken tot ”99” in het display oplicht.

3. ”Stop”-toets indrukken.

4. Het adres „80“ invoeren.

Omschakelcommando met de rijregelaar vasthouden. Tijdens het vasthouden de toets “Go” indrukken.

6. De verlichting van de loc knippert langzaam. Indien dit niet het geval is, vanaf stap 2 opnieuw beginnen.

7. Het registernummer van de te wijzigen parameter invoeren (=> lijst op pagina 22).

8. Omschakelcommando geven.

9. Verlichting gaat snel knipperen.

10. Nieuwe waarde invoeren (=> lijst op pagina 22).

11. Omschakelcommando geven.

12. Verlichting knippert langzaam (uitgezonderd bij decoder reset)

13.

Volgende parameterinstelling of beëindigen met 14

14.

Sessie beëindigen door het indrukken van de toets “Stop”. Aansluitend de toets “Go” indrukken.

Page 18

Parámetros de la locomotora conﬁgurables con el Control Unit

1. Condición previa: montaje como el gráﬁco pág. 20. En la vía debe encontrarse solamente la locomotora a conﬁgurar.

2. Apretar simultáneamente la tecla “Stop” y “Go” hasta que aparece “99” en pantalla.

3. Apretar la tecla “Stop”.

4. Marcar el código de la locomotora „80“.

5. Mantener la orden de conmutación en el regulador de marcha. Durante la parada, pulsar la tecla „Go“.

6. La luz de la locomotora se enciende con intermiten

cia lenta. En caso negativo, repetir desde el paso 2.

7. Introducir el número de registro del parámetro que se desee modiﬁcar (=> Lista en página 22).

8. Activar el cambio de sentido de la marcha.

9. La luz se enciende con intermitencia rápida

10. Introducir un valor nuevo (=> Lista en página 22).

11. Activar el cambio de sentido de la marcha.

12. La luz se enciende con intermitencia lenta (excep

ción: se ha realizado un reset en fábrica)

13. Conﬁguración de siguiente parámetro repitiendo a partir de 6. o terminar con 14.

14. Repetir la operación pulsando la tecla „Stop“. A continuación, pulsar la tecla „Go“.

Impostazione dei parametri della locomotiva con la Control Unit

1. Predisposizione: assetto come da schema a pag.

20. Soltanto la locomotiva da modiﬁcare si trova sul binario.

2. Premere contemporaneamente i tasti „Stop“ e „Go“, ﬁno a che sul visore lampeggia „99“.

3. Premere il tasto „Stop“.

4. Introdurre l’indirizzo della locomotiva „80“.

5. Tenere premuto il comando di commutazione sul re

golatore di marcia. Durante tale pressione, premere il tasto „Go„.

6. I fanali della locomotiva lampeggiano lentamente. In caso negativo, si riprenda dal passo 2.

7. Introdurre il numero di registro per il parametro da modiﬁcare (=> elenco a pagina 22).

8. Azionare la commutazione della direzione di marcia.

9. I fanali lampeggiano velocemente

10. Introdurre il nuovo valore (=> elenco a pagina 22).

11. Azionare la commutazione della direzione di marcia.

12. I fanali lampeggiano lentamente (ad eccezione del ripristino di fabbrica).

13. Impostazione del prossimo parametro ripartendo da

6. oppure terminare con 14.

14. Terminare il procedimento con la pressione del tasto „Stop„.Successivamente premere il tasto „Go„.

Page 19

Lokparametrar ställs in med Control Unit

1. Förutsättning: Montering som visas enligt graﬁk på s. 20. Endast det lok som ska ändras ska ﬁnnas på spåret.

2. Både „Stop“- och „Go“-tangenten hålls nedtryckt tills „99“ blinkar på displayen.

3. „Stop“-tangenten hålls ner.

4. Lokadress „80“ matas in.

5. Tryck ned körkontrollen, som vid ändring av körrikt

ningen. Håll ned knappen och tryck samtidigt på „Go“-knappen.

6. Lokets strålkastare blinkar långsamt. Om inte – upprepa steg 2.

7. Ange registernummren för de ändrade parametrar

na (=> Se lista på sidan 22).

8. Gör en körriktningsändring.

9. Strålkastarna blinkar snabbt.

10.

Ange önskade nya värden (=> Se lista på sidan 22)

11.Gör en körriktningsändring.

12.Strålkastarna blinkar långsamt (Gäller inte vid ge

nomförd reset)

13.Nästa parameterinställning från steg 6. eller sluta med steg 14.

14.Avsluta med att trycka på “Stop“-knappen. Tryck därefter på “Go“-knappen.

Indstilling af lokomotivparametre med Control Unit

1. Forudsætning: Opbygning som på graﬁkken s. 20. Kun det lokomotiv, der skal ændres, er på sporet.

2. Tryk samtidig på „Stop“- og „Go“-tasten, indtil „99“ blinker i displayet.

3. Tryk på „Stop“-tasten.

4. Indtast den lokomotivadresse „80“.

5. Hold omskiftningskommando på køreregulator Tryk på „Go“-knappen mens der holdes.

6. Lyset på lokomotivet blinker langsomt. Hvis ikke gentages proceduren fra trin 2.

7. Indtast registernummeret for den parameter, der skal ændres (=> liste på side 22).

8. Betjen køreretningsskiftet.

9. Lyset blinker hurtigt

10.Indtast den nye værdi (=> liste på side 22).

11.Betjen køreretningsskiftet.

12.Lyset blinker langsomt (undtaget fabriksnulstilling)

13.Udfør næste parameterindstilling fra 6. eller afslut med 14.

14.Afslut proceduren ved at trykke på „Stop“-knappen Tryk derefter på „Go“-knappen.

Page 20

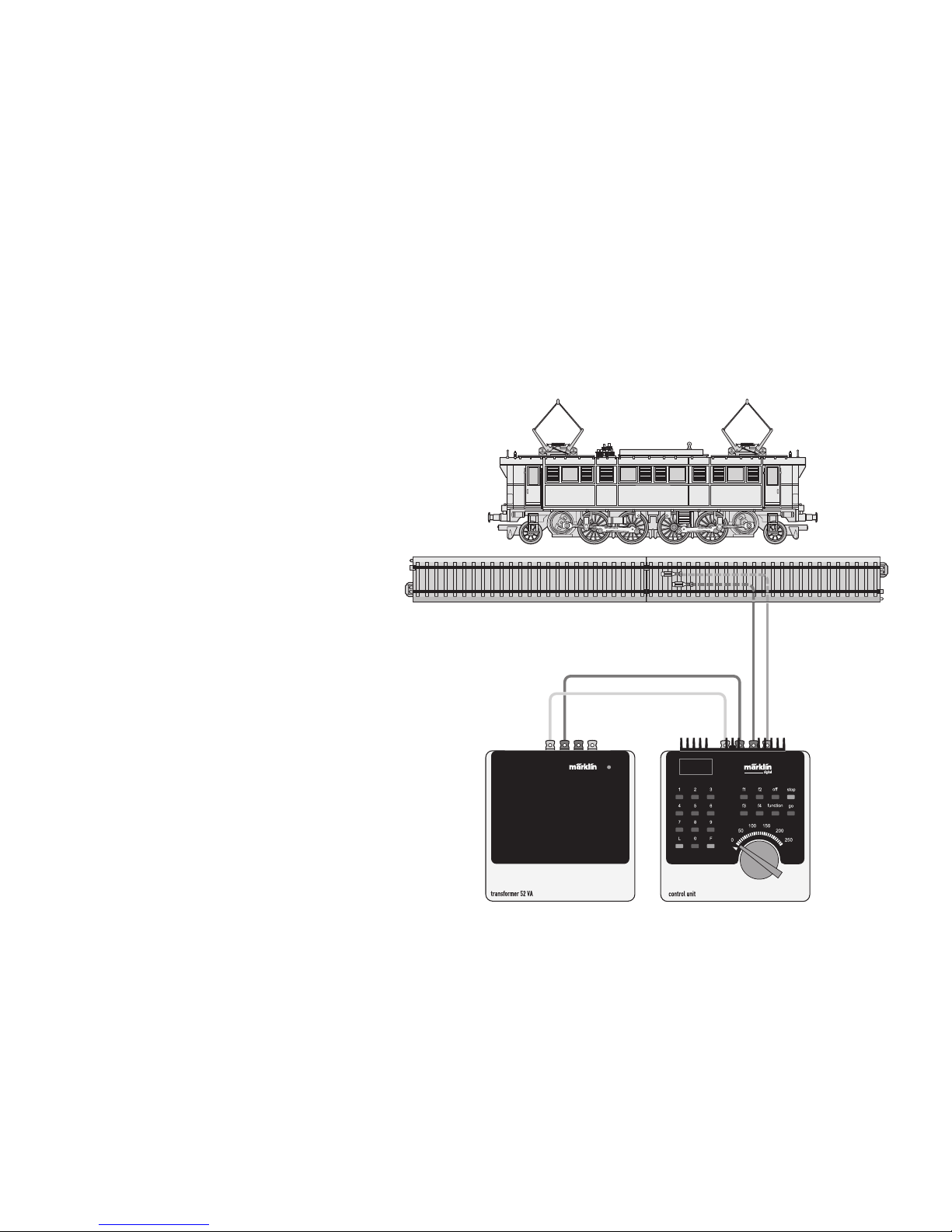

Lokparameter mit Control Unit ändern. Changing Locomotive Parameters with the Control Unit. Modiﬁcation des paramètres avec la Control Unit. Locparameter met de Control Unit. Modiﬁcar los parámetros de la locomotora con el Control Unit. Modiﬁca dei parametri della locomotiva con la Control Unit. Lokparametrar ändras med Control Unit. Ændring af lokomotivparametre med Control Unit.

Page 21

Lokparameter ändern mit der Control Unit 6021. Changing Locomotive Parameters with the 6021 Control Unit. Modiﬁcation des paramètres de la locomotive avec la Control Unit 6021. Locparameter wijzigen met de Control Unit. Modiﬁcar los parámetros de la locomotora con el Control Unit 6021. Modiﬁca dei parametri della locomotiva con la Control Unit 6021. Lokparametrar ändras med Control Unit 6021. Ændring af lokomotivparametre med Control Unit 6021.

 







  



Page 22

Parameter • Parameter • Paramètre • Parameter • Parámetro • Parametro • Parameter • Parameter

Wert • Value • Valeur •

Waarde • Valor •

Valore • Värde • Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo

• Adress • Adresse

01 - 8001

Anfahrverzögerung • Acceleration delay • Temoprisation accélération • Optrekvertraging • Regulación arranque • Ritardo di avviamento • Igångsättningsreglering • Opstartregulierung

01 - 6303

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

01 - 6305

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serieinstellingen • Restablecer los valores de serie • Pipristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien

0808

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging • Frenado lento • Ritardo di frentura • Bromsfördröjning • Bremseforsinkelse

01 - 6304

Page 23

Betrieb mit Mobile Station / Central Station

• Lok aufgleisen. Die Lok meldet sich selbsttätig in der Lokliste an.

• Keine Rückmeldung der Lok, wenn: bei Mobile Station der Geschwindigkeitsbalken blinkt bei Central Station das mfx-Symbol unterstrichen ist

• Lok abmelden:

1. Lok vom Gleis entfernen.

2. Lokeintrag löschen. Eine Adressänderung ist nicht notwendig.

Lokparameter mit der Mobile Station / Central Station verändern

1. Lok aus der Lokliste auswählen.

2. Zum Untermenü „LOKÄNDERN“ wechseln.

3. Zum Untermenü „VMAX“ (Höchstgeschwindigkeit), „ACC“ (Beschleunigung), „DEC“ (Bremsen), oder „RESET“ (Decoder auf Werkeinstellung zurück) wechseln.

4. Neuen Wert eingeben und übernehmen.

Beachten Sie die Hinweise in der Anleitung zur Mobile Station / Central Station.

Zugunsten der guten Fahreigenschaften ist an dem Modell die VMAX auf 90% (Mobile Station) bzw. 230 (Central Station) voreingestellt. Ein weiteres Anheben dieses Wertes hat keine Geschwindigkeitserhöhung zur Folge sondern beeinﬂusst nur die Fahreigenschaften negativ.

Operation with the Mobile Station / Central Station

• Set the locomotive on the track. The locomotive automatically registers itself in the locomotive list.

• The locomotive will not communicate back to the controller when: the speed bar on the Mobile Station blinks. the mfx symbol has a line beneath it on the Central Station.

• Taking the locomotive out of the locomotive list:

1. Remove the locomotive from the track.

2. Delete the locomotive entry. It is not necessary to change the address.

Changing Locomotive Parameters with the Mobile Station / Central Station

1. Select the locomotive from the locomotive list.

2. Change to the submenu “EDIT LOC”.

3. Go to the submenu „VMAX“ (maximum speed), „ACC“ (acceleration), „DEC“ (brakes), or „RESET“ (resetting the decoder to factory default settings).

4. Enter the new value and accept it into the system.

Please note the information in the instructions for the Mobile Station / Central Station.

The VMAX has been preset at 90% (Mobile Sta

tion) and at 230 (Central Station) on the model in order to give good running characteristics. Raising this value further will not increase the speed; it will only have a negative effect on the running characteristics.

Page 24

Exploitation avec Mobile Station/Central Station

• Enrailler la locomotive. La locomotive signale automatiquement sa présence dans la liste des locos.

• Pas de rétrosignalisation de la locomotive lorsque :

- la barre de vitesse clignote pour Mobile Station

- le symbole mfx est souligné pour Central Station

• Appeler loco:

1. Enlever loco de la voie.

2. Effacer entrée loco. Une modiﬁcation de l’adresse n’est pas nécessaire.

Modiﬁcation des paramètres de la loco avec la Mobile Station / Central Station

1. Sélectionnez la loco dans la liste.

2. Allez au sous-menu „MODIF LOC“.

3. Ouvrir le sous-menu « VMAX » (vitesse maximale), « ACC » (accélération), « DEC » (freinage), ou

« RESET » (réinitialisation du décodeur aux valeurs

d’usine).

4. Entrez la nouvelle valeur et acceptez.

Respectez les remarques mentionnées dans l’instruction accompagnant la Mobile Station / Central Station.

En faveur de l’une des bonnes caractéristiques de roulement, la VMAX du modèle est préréglée sur 90% (Mobile Station) ou 230 (Central Station). L’augmentation de cette valeur n’augmentera pas la vitesse, mais risque uniquement d’altérer les caractéristiques de roulement.

Bedrijf met Mobile Station / Central Station

• Loc op de rails plaatsen. De loc meldt zichzelf aan in de loclijst.

• Geen terugmelding van de loc als: bij het Mobile Station de snelheidsbalk knippert bij het Central Station het mfx-symbool onderstreept is

• Loc afmelden:

1. loc van de rails nemen

2. loc invoer wissen. Het wijzigen van het adres is niet nodig.

Locparameter wijzigen met het Mobile Station

1. Loc uit de loclijst kiezen.

2. Ga naar het nevenmenu ”WIJZIG LOC”.

3. Naar het nevenmenu “VMAX” (maximumsnelheid) “ACC” (optrekken), “DEC” (afremmen), “RESET” (decoder terugzetten naar fabrieksinstelling) omschakelen.

4. Nieuwe waarde invoeren en overnemen.

Lees ook de opmerkingen in de gebruiksaanwijzing van het Mobile Station / Central Station.

Voor het verbeteren van de rijeigenschappen is bij het model de maximumsnelheid op 90% (Mobile Station) dan wel 230 (Central Station) ingesteld. Het verhogen van deze vooringestelde waarde heeft geen invloed op de maximumsnel

heid, maar beïnvloed alleen de rijeigenschappen negatief.

Page 25

Funcionamiento con Mobile Station / Central Station

• Encarrilar la loc. La loc se introduce por si misma en la lista de locomotoras.

•

No se recibe señalización de respuesta de la locomotora si:

En la Mobile Station luce intermitentemente la barra de velocidad En la Central Station está subrayado el símbolo mfx

• Dar de baja a la loc.: 1º retirar la loc. de la vía 2º borrar los datos de la loc. No hace falta cambiar el código.

Modiﬁcar los parámetros de la locomotora con la Mobile Station / Central Station

1. Seleccionar la locomotora de la lista de locomotora.

2. Pasar al menú subsidiario “EDIT LOC”.

3. Cambiar al submenú „VMAX“ (Velocidad máxima), „ACC“ (Aceleración), „DEC“ (Frenado), o

„RESET“

(Devolver decoder a conﬁguración de fábrica).

4. Introducir el nuevo código y memorizar.

Observe las indicaciones en las instrucciones de la Mobile Station / Central Station.

Para favorecer una de las buenas características de marcha, en el modelo en miniatura se ha pre

conﬁgurado la VMAX a 90% (Mobile Station) o bien 230 (Central Station). Un aumento adicional de este valor no tendrá como resultado un au

mento de velocidad, sino que tan solo afectará negativamente a las características de marcha.

Funzionamento con Mobile Station / Central Station

• Disporre la locomotiva sul binario. La locomotiva si annuncia automaticamente nell’elenco locomotive.

• Nessun segnale di ritorno della locomotiva, qualora: nel caso di Mobile Station lampeggia la barra della velocità nel caso di Central Station il simbolo mfx è sottolineato

• Dare congedo alla locomotiva:

1. Rimuovere la locomotiva dal binario.

2. Cancellare l’impostazione della locomotiva. Non è necessaria una modiﬁca dell’indirizzo.

Modiﬁca dei parametri della locomotiva con la Mobile Station / Central Station

1. Selezionare la locomotiva dall’elenco locomotive.

2. Commutare al sottomenù „EDIT LOC“.

3. Sul menù sottostante commutare „VMAX„ (velocità massima), „ACC„ (accelerazione), „DEC„ (frenatura), oppure „RESET„ (riporta il Decoder alle impostazioni di fabbrica).

4. Introdurre il nuovo valore e accettarlo.

Prestate attenzione alle avvertenze nelle istruzioni della Mobile Station / Central Station.

A vantaggio di una delle buone caratteristiche di marcia, in tale modello la VMAX è già impostata su 90% (Mobile Station) o rispettivamente 230 (Central Station). Un ulteriore incremento di questo valore non ha come effetto alcun incremento di velocità, bensì inﬂuenza le caratteristiche di marcia solo in modo negativo.

Page 26

Drift med Mobile Station / Central Station

•

Sätt loket på spåret. Loket anmäler sig själv på loklistan.

• Loket anmäler sig inte när: Mobile Station hastighetsbalk blinkar Central Station mfx-symbol är understruken

• Att avregistrera loket:

1. Ta loket från spåret

2. Ta bort loket från loklistan. En adressändring behövs inte

Lokparametrar ändras med Mobile Station / Central Station

1. Välj lok från loklistan.

2. Växla till undermenyn „EDIT LOC“.

3. Byt till resp. Undermeny: “VMAX“ (maxhastighet), “ACC“ (acceleration), „DEC„ (bromsning), eller till „RESET„ (för återställning av dekodern till ursprunglig fabriksinställning).

4. Mata in nytt värde och acceptera.

Glöm ej: Se även i anvisningarna i bruksanvisningen för Mobile Station / Central Station!

Till modellens goda köregenskaper bidrar att VMAX är förinställd på 90% (Mobile Station) 230 Central Station. Ytterligare höjning av detta värde ger ingen hastighetsökning, utan kommer endast att negativt påverka modellens köregenskaper.

Drift med Mobile Station / Central Station

• Sæt lokomotivet på skinnerne. Lokomotivet registreres automatisk i lokomotivlisten.

• Ingen tilbagemelding fra lokomotivet, når: hastighedsbjælken blinker ved brug af Mobile Station mfx-symbolet er understreget ved brug af Central Station

• Afmelding af lokomotivet:

1. Tag lokomotivet af skinnerne.

2. Slet lokomotivet fra listen. Det er ikke nødvendigt med en adresseændring.

Ændring af lokomotivparametre med Mobile Station/Central Station

1. Vælg lokomotivet fra listen.

2. Skift til undermenuen „EDIT LOC“.

3. Til undermenu „VMAX“ (maksimalhastighed), „ACC“ (acceleration), „DEC“ (bremse), eller „RESET“ (nulstille dekoder til fabriksindstilling).

4. Indtast den nye værdi og overtag den.

Lagttag henvisningerne i vejledningen til Mobile Station / Central Station.

Til fordel for en af de gode køreegenskaber er VMAX på modellen forindstillet til 90% (Mobile Station) respektive 230 (Central Station) En yderligere forhøjelse af denne værdi medfører ingen hastighedsforøgelse, men har kun negativ indﬂydelse på køreegenskaberne.

Page 27

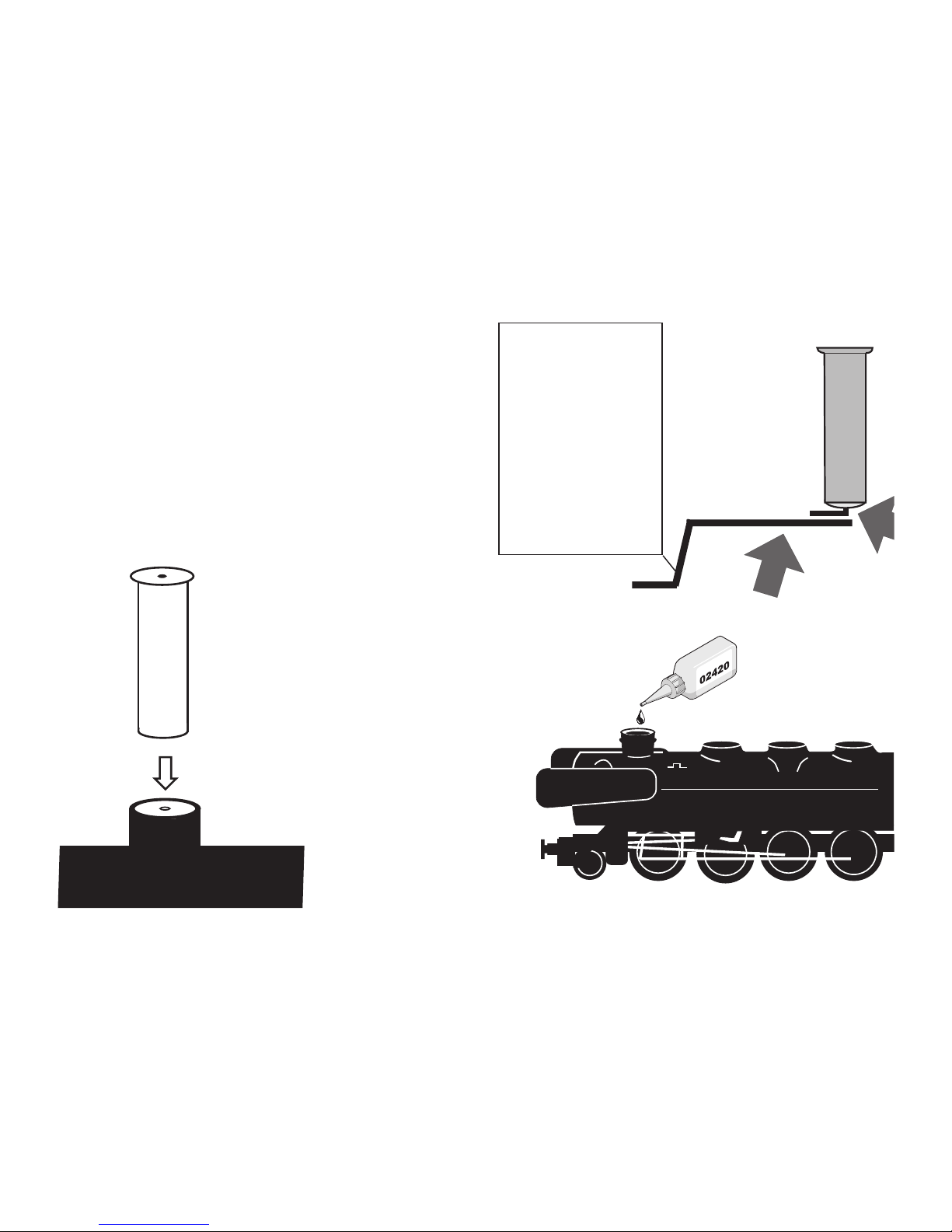

Rauchsatz nachrüstbar Can be equipped with a smoke unit Générateur de fumée remplaçable Met rookgarnituur om te bouwen El equipo de humo se puede colocar posteriormente Inserto fumogeno sostituibile Kan kompletteras med röksats Røgaggregat kan eftermonteres

Kontaktfeder Lok Contact spring on the locomotive Ressort de contact locomotive Contactveer loc Lengüeta de contacto de locomotora Molla di contatto della locomotiva Kontaktfjäder lok Kontaktfjeder, loko

motiv

7226

Page 28

Potentielle Fehlerquellen beim Rauchgenerator

• Der Rauchgenerator darf nur maximal halb mit Rauchöl gefüllt sein.

• Im Rauchgenerator darf sich keine Luftblase beﬁn

den.

• Der Anschlussdraht an der Unterseite des Rauch

generators muss sicheren Kontakt zur Anschluss

feder im Lokomotiv-Fahrgestell besitzen. Notfalls Anschlussdraht entsprechend nebenstehender Zeichnung justieren.

Potential Problems with the Smoke Generator

• The smoke generator cannot be ﬁlled any more than halfway with smoke ﬂuid.

• There should not be any air bubbles in the smoke generator.

• The connecting wire on the underside of the smoke generator must have a clean contact with the connection ﬁeld in the locomotive’s frame. When necessary, adjust the connecting wire according to the diagram next to this text.

Causes d‘erreurs potentielles Avec le généra-

teur fumigène

•

Le générateur fumigène ne peut pas être rempli de liquide fumigène au-delà de la moitié du tube.

• Aucune bulle d‘air ne peut se trouver dans le générateur fumigène.

• Le câble de raccordement raccordé à la face inférieu

re du fumigène doit posséder un contact sûr avec le ressort de connexion dans le châssis de la locomoti

ve. En cas de besoin, ajustez le câble de connexion en vous conformant au schéma.

Potentiële storingsoorzaken bij rookgeneratoren

• De rookgenerator mag maximaal half met rookolie gevuld worden.

• In de rookgenerator mag zich geen luchtbel bevin

den.

• De aansluitdraad aan de onderzijde van de rookgenerator moet een betrouwbaar contact maken met de contactveer in het locomotief onderstel. Eventueel de aansluitdraad volgens de onderstaande tekening bijstellen.

Instrucciones importantes para el buen uso

del fumígeno

• Llenar el cartucho solamente hasta la mitad con líquido fumígeno.

• Prestar atención que no se forme una burbuja de aire en el cartucho.

• El hilo tomacorriente de la base debe tener un buen contacto con el resorte que está en el bastidor de la locomotora. Si fuera necesario, ajustar el hilo tomacorriente según la ilustración. In caso di necessità, si regoli il conduttore di alimentazione in modo corrispondente al disegno che si trova qui accanto.

Page 29

Potenziali origini di guasti nel caso dell’apparato fumogeno

•

L’apparato fumogeno come massimo deve essere riempito solamente a metà di olio vaporizzabile.

• Nell’apparato fumogeno non deve trovarsi alcuna bolla d’aria.

• Il conduttore di alimentazione sulla faccia inferiore dell’apparato fumogeno deve possedere un sicuro contatto verso la molla di connessione nel telaio della locomotiva. In caso di necessità, si regoli il conduttore di alimentazione in modo corrispondente al disegno che si trova qui accanto.

Potentiella felkällor på rökgeneratorn

•

Rökgeneratorn får maximalt fyllas till hälften med rökvätska

• I rökgeneratorn får inte ﬁnnas någon luftblåsa

• Anslutningstråden på rökgeneratorns undersida måste ha en säker kontakt med anslutningsfjädern i lokets chassi. I nödfall måste anslutningstråden justeras enligt teckningen bredvid. I nödfall måste anslutningstråden justeras enligt teckningen bredvid.

Potentielle fejlkilder ved røggeneratoren

•

Røggeneratoren må maksimalt være halvt fyldt med røgolie.

•

Der må ikke være nogen luftbobler i røggeneratoren.

• Der skal være en god og sikker kontakt mellem tilslutningstråden på undersiden af røggeneratoren og tilslutningsfjederen i lokomotivets understel. I nødstilfælde skal tilslutningstråden justeres ifølge tegningen her ved siden af.

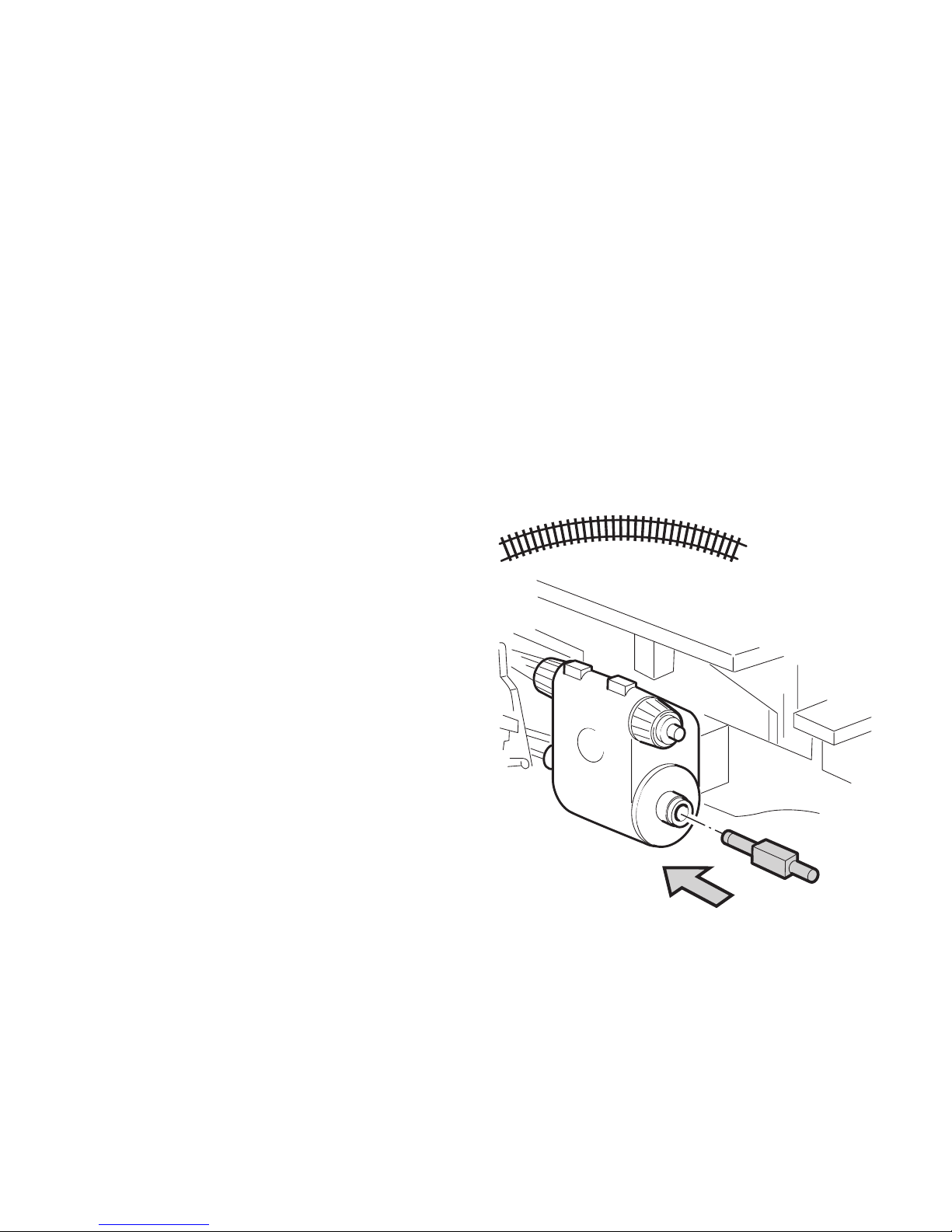

Kolbenstangenschutzrohr einsetzen How to install the cylinder rot protector Insérer le tube de protection de la lige de piston Beschermbuis cilinderstang plaatsen Colocar el tubo protector de la biela Installazione del tubetto di protezione per l’asta dello stantuffo Kolvstångsskyddsröret monteras Cylinderstang-beskyttelsesør indsættes

Radius > 500 mm

Page 30

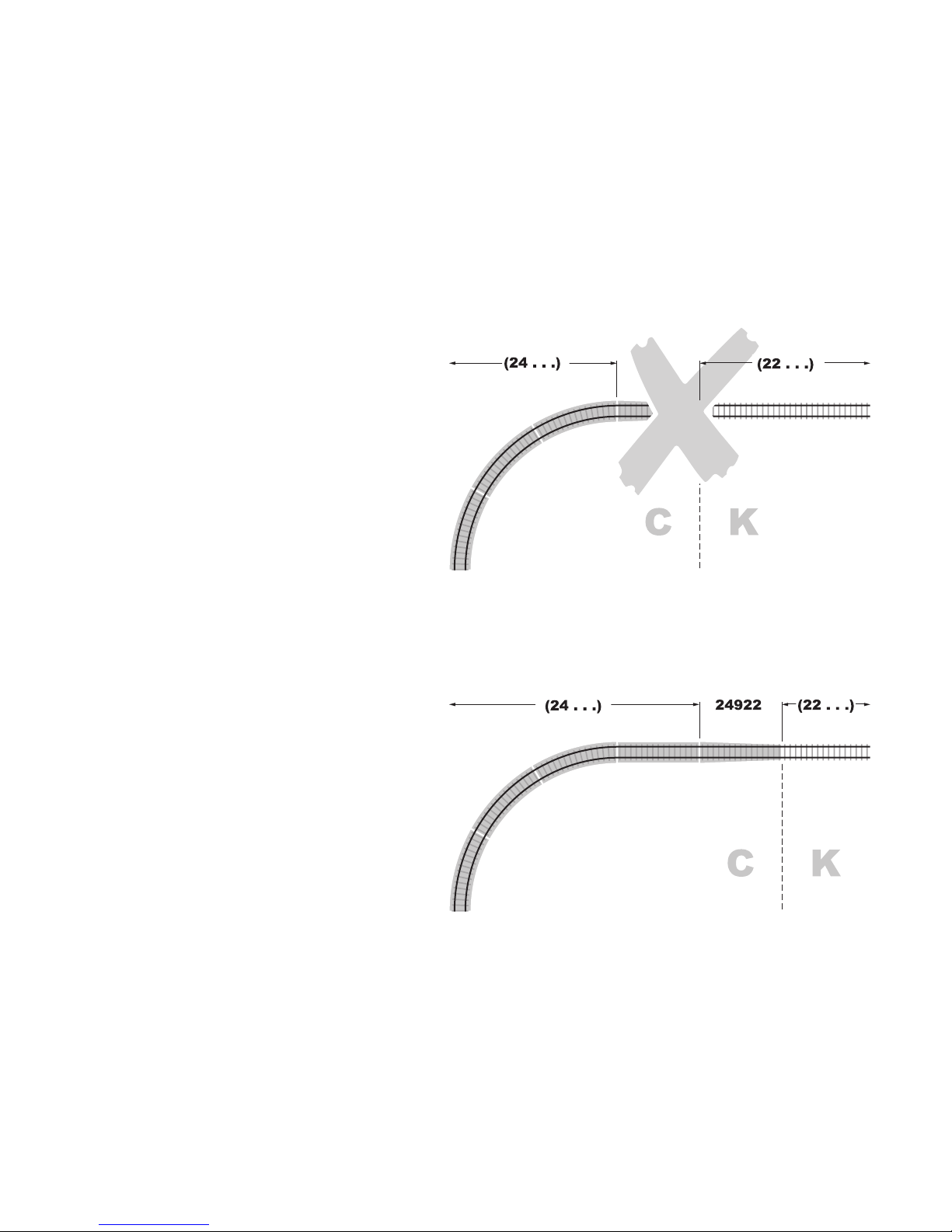

Übergangsgleis / Steigung und Bogenanfang Transfer rail / gradient and start of bend Rail de transition / montée et début de courbe Overgangsrail / Steiging en boogbegin Vía de transición / cuesta e inicio de la curva Binario di raccordo / pendenza ed inizio della curva Övergångsräls / stigning och början av kurva Overgangsspor / stigning og kurvestart

Page 31

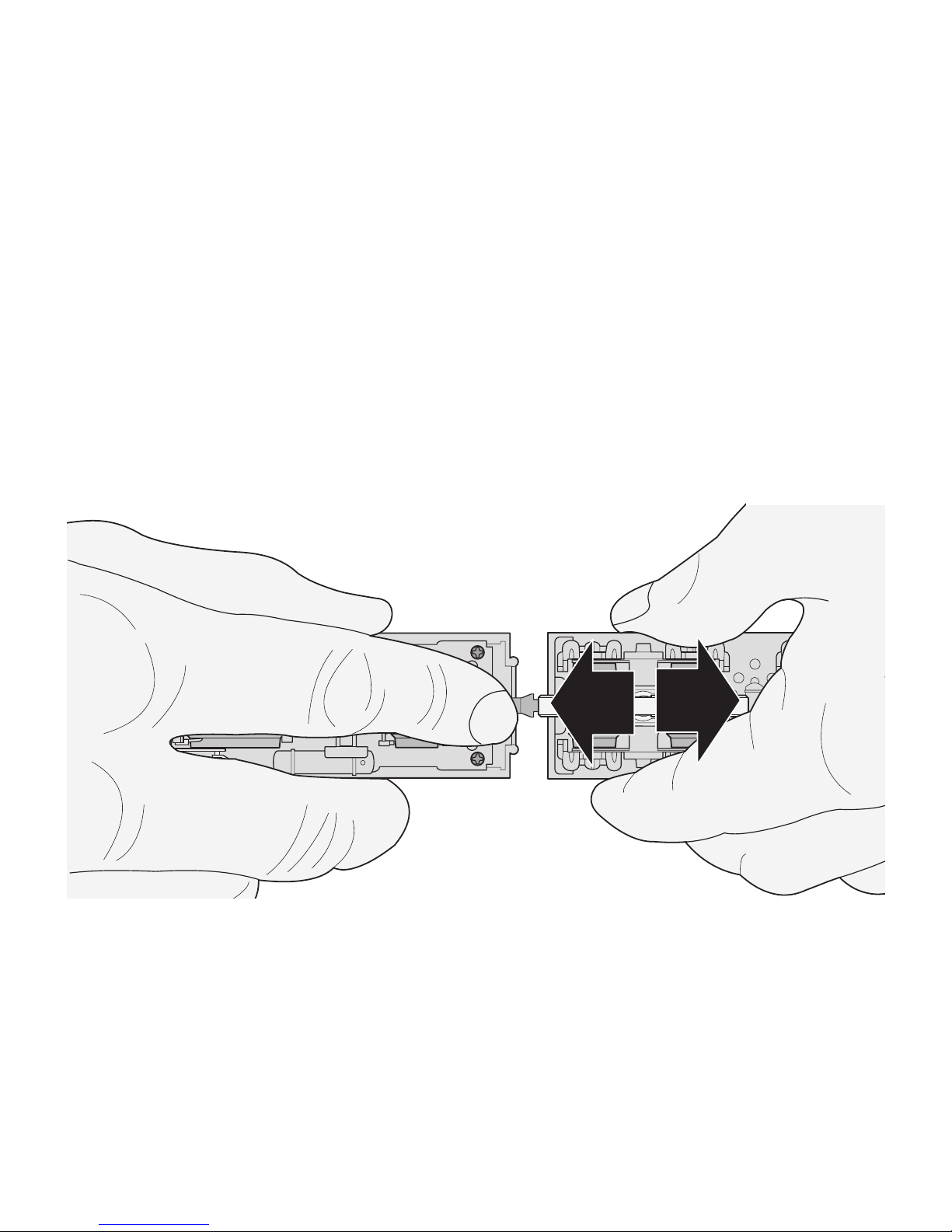

Kurzkupplung zwischen Lok und Tender verstellbar Close coupling between locomotive and tender is adjustable Attelage court réglable entre locomotive et tender Kortkoppeling tussen loc en tender is verstelbaar El enganche corto ajustable entre locomotora y ténder Aggancio corto regolabile tra locomotiva e tender Kortkopplet mellan lok och tender kan regleras Kortkobling mellem lok og tender indstillelig

Page 32

Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Engrase a las 40 horas de funcionamiento Lubriﬁcazione dopo circa 40 ore di funzionamento Smörjning efter ca. 40 driftstimmar Smøring efter ca. 40 driftstimer

Page 33

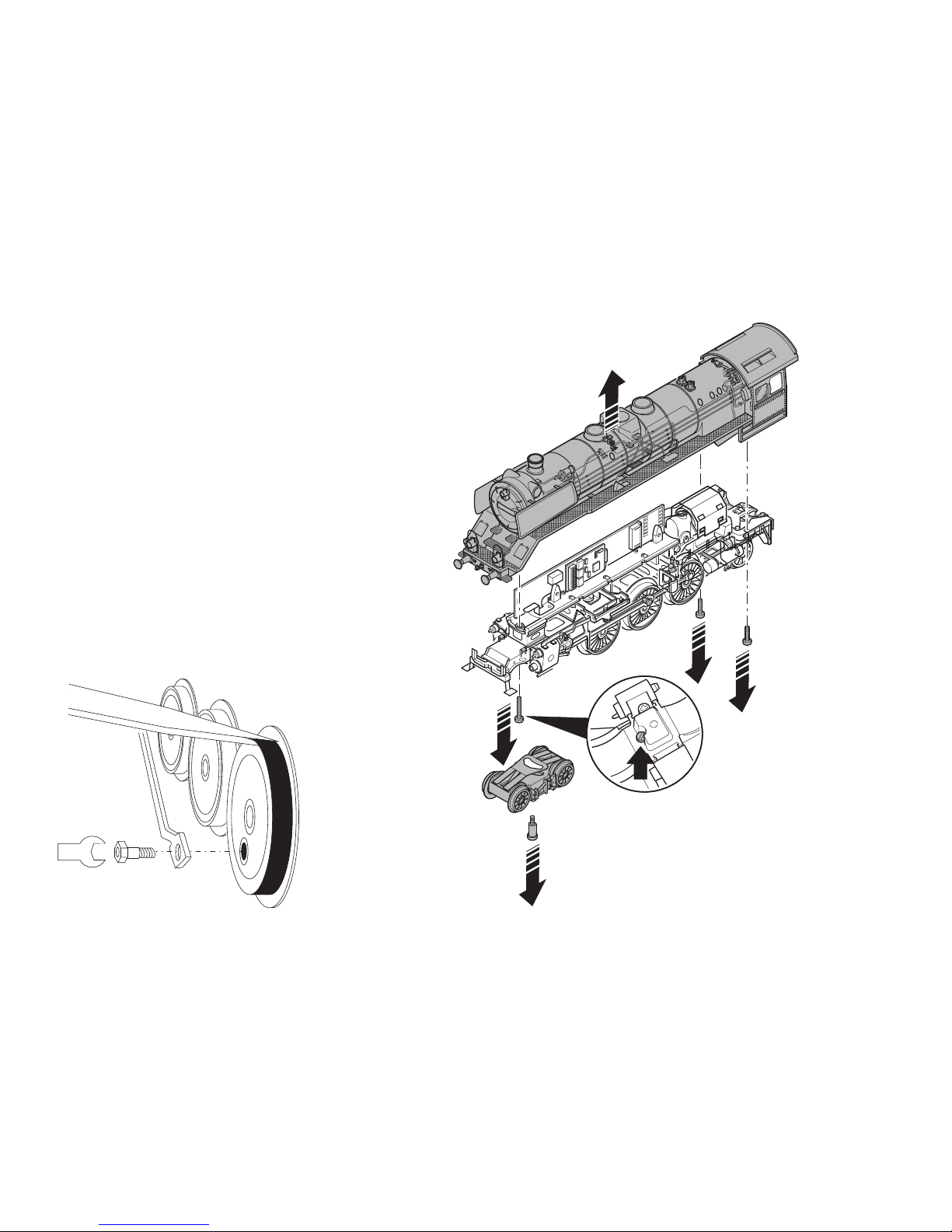

Gehäuse abnehmen Removing the body Enlever le boîtier Kap afnemen Retirar la carcasa Smontare il mantello Kåpan tas av Overdel tages af

Haftreifen auswechseln Changing traction tires Changer les bandages d’adhérence Antislipbanden vervangen Cambio de los aros de adherencia Sostituzione delle cerchiature di aderenza Slirskydd byts Friktionsringe udskiftes

Page 34

Schmierung nach etwa 20 Betriebsstunden Lubrication after approximately 20 hours of Graissage après environ 20 heures de marche Smering na ca. 20 bedrijfsuren Engrase a las 20 horas de funcionamiento Lubriﬁcazione dopo circa 20 ore di funzionamento Smörjning efter ca. 20 driftstimmar Smøring efter ca. 20 driftstimer

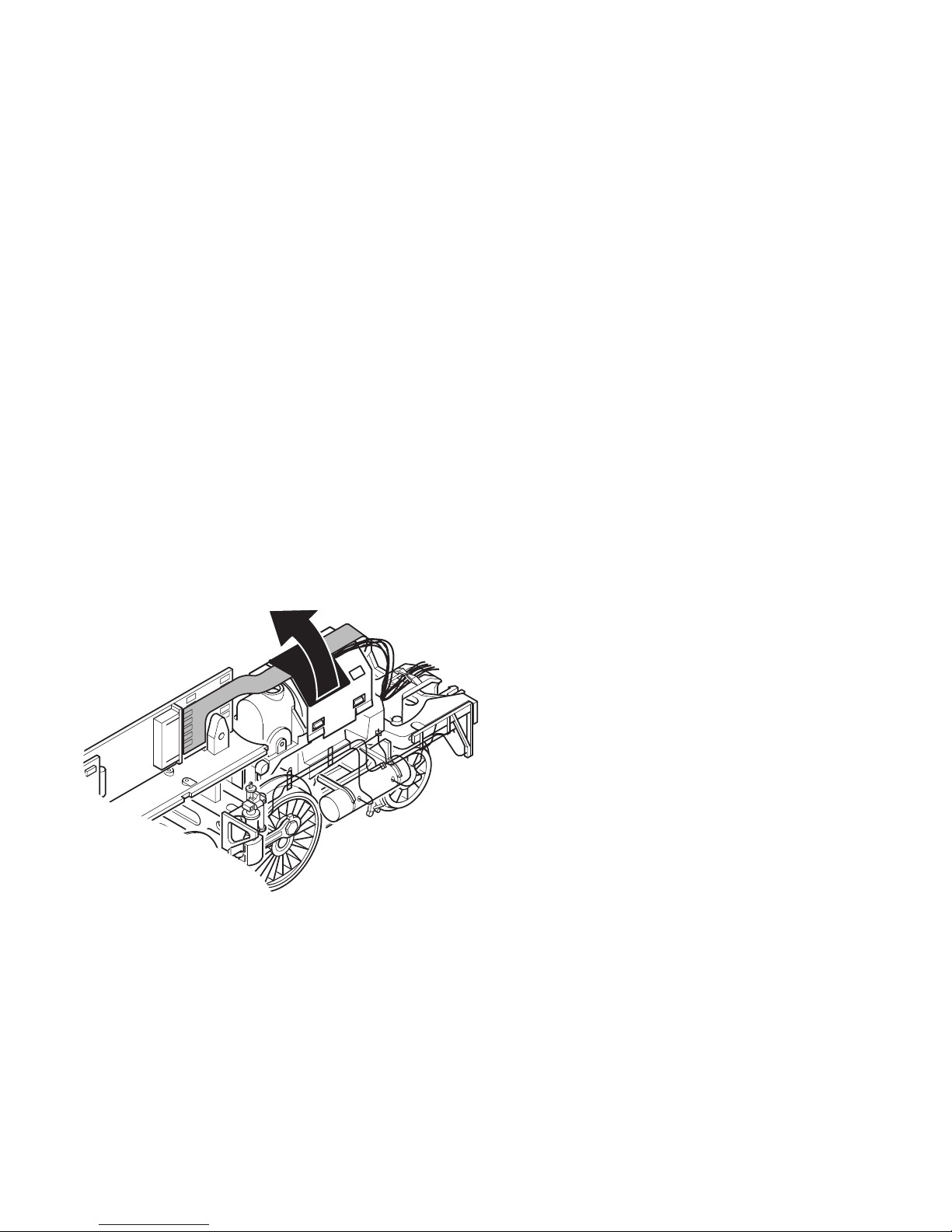

Klebeband vorsichtig lösen

Carefully loosen the tape

Décoller prudemment la bande adhésive

Plakband voorzichtig losnemen

Soltar con cuidado la cinta adhesiva

Staccare con cautela il nastro adesivo

Avlägsna tejpen försiktigt

Løsn forsigtigt klæbebåndet

Page 35

Trix 66626

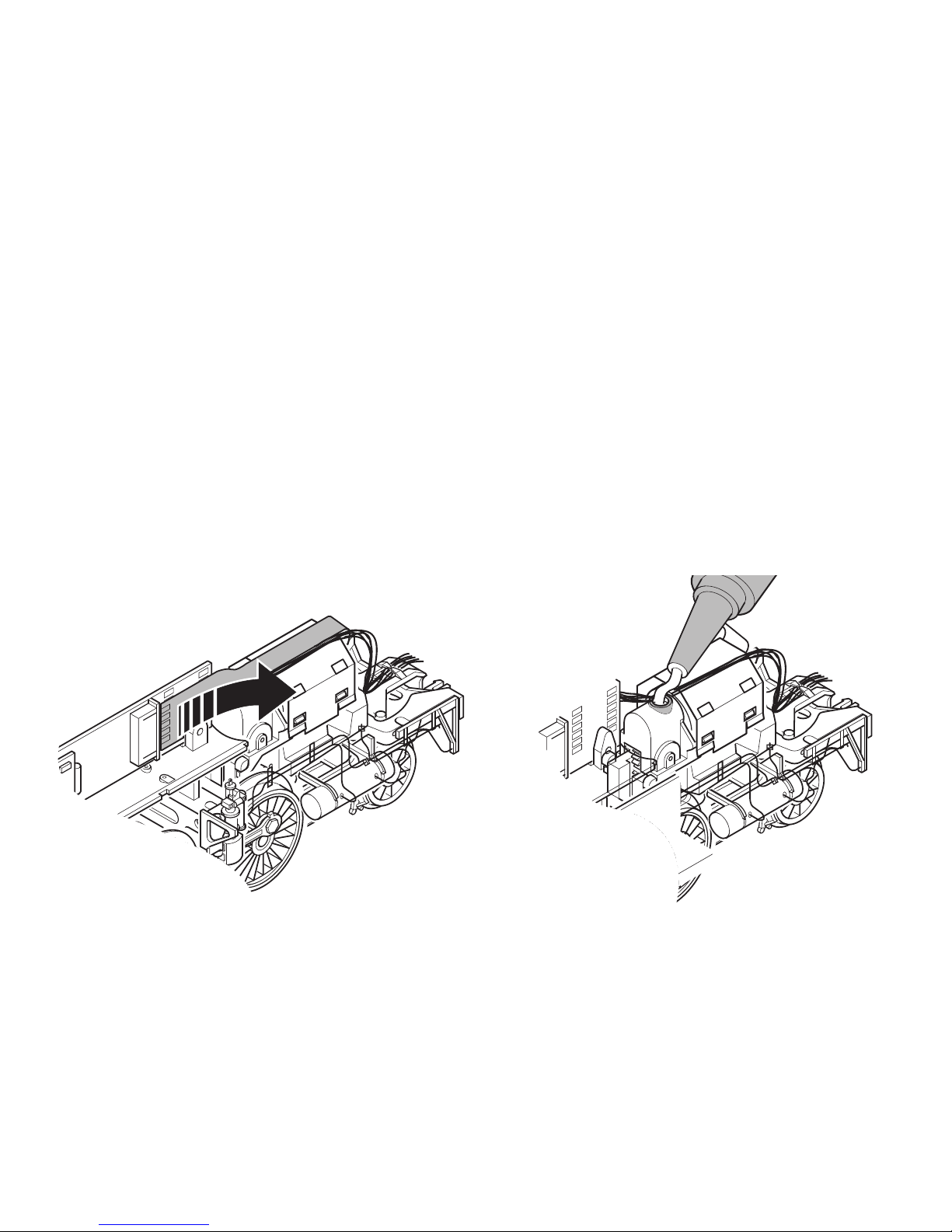

Schnecke sparsam fetten, 1 Tropfen je Bohrung Grease the worm gear sparingly, 1 drop per opening. Graissage parcimonieux de la vis sans ﬁn, une goutte par trou. Wormwiel spaarzaam smeren, 1 druppel per boring. Engrasar con una pequeña cantidad de grasa el sin ﬁn, 1 gota por cada agujero Si lubriﬁchi moderatamente la vite senza ﬁne, 1 goccia in ciascun foro Snäckorna smörjes mycket sparsamt, 1 droppe olja i varje smörjhål. Smør snekken sparsomt, 1 dråbe i hver boring

Page 36

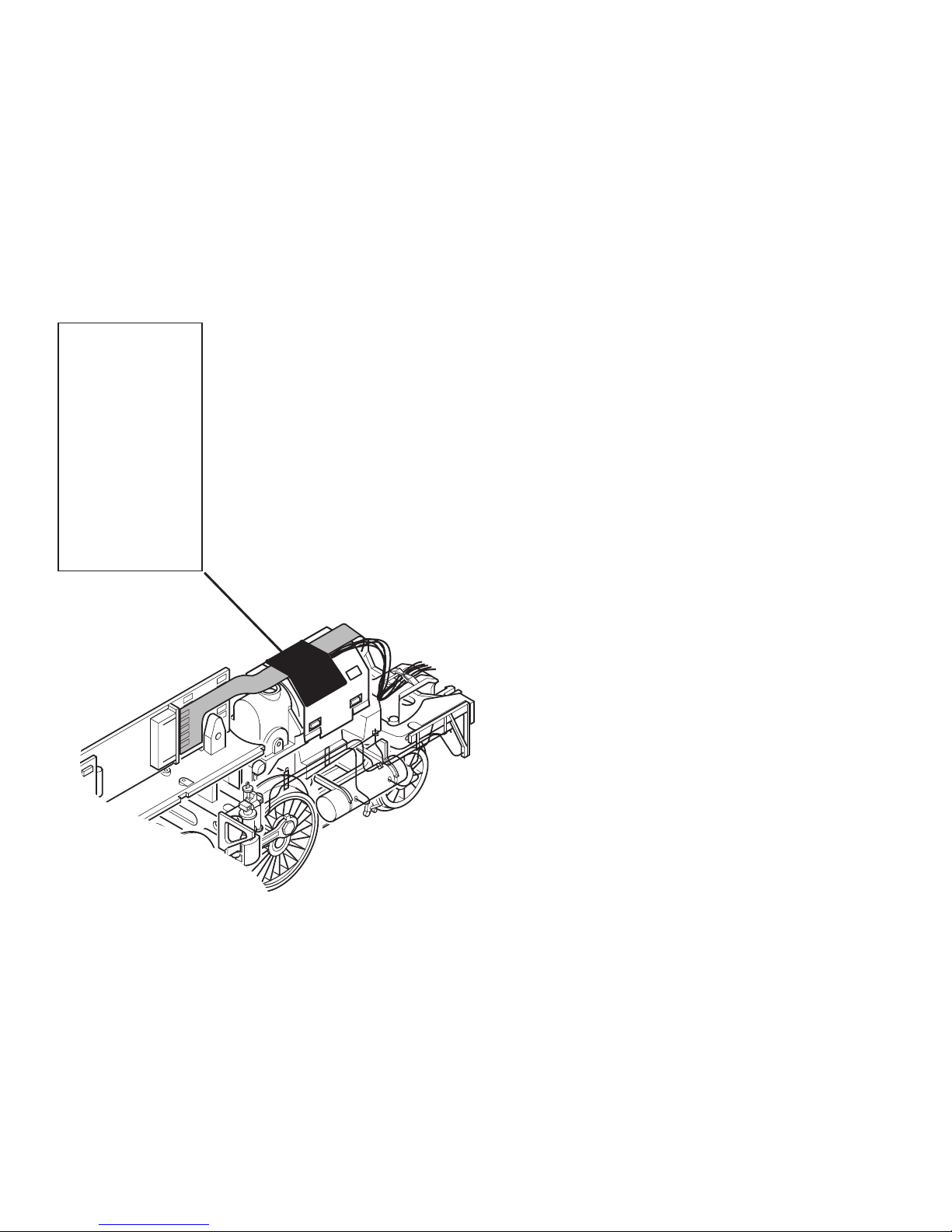

Klebeband Tape Bande adhèsive Plakband Cinta adhesiva Nastro adesivo Mörk tejp Stykke klæbband

Nach dem Schmieren der Schnecke Kabel und Flexleiter wieder mit Klebeband ﬁxieren.

After you have greased the worm gear ﬁx the cable and the ﬂex wire in place again with tape.

Après avoir graissé la vis sans ﬁn, recoller le ﬁl et le conducteur ﬂexible à l‘aide d’une bande adhésive.

Na het smeren van het wormwiel de draden en de ﬂexibele kabelverbinding weer met plak

band ﬁxeren. Después de lubricar el engranaje helicoidal,

ﬁjar de nuevo con cinta adhesiva el cable y el ﬂexo.

Dopo la lubriﬁcazione della vite senza ﬁne ﬁs

sare nuovamente cavi e conduttori ﬂessibili. Efter att snäckväxeln smorts: Fixera åter ka

beln och den ﬂexibla ledaren med samma typ av tejp.

Og fastgør kablet og Flexlederen med klæbe

bånd igen, når snekken er blevet smurt.

Page 37

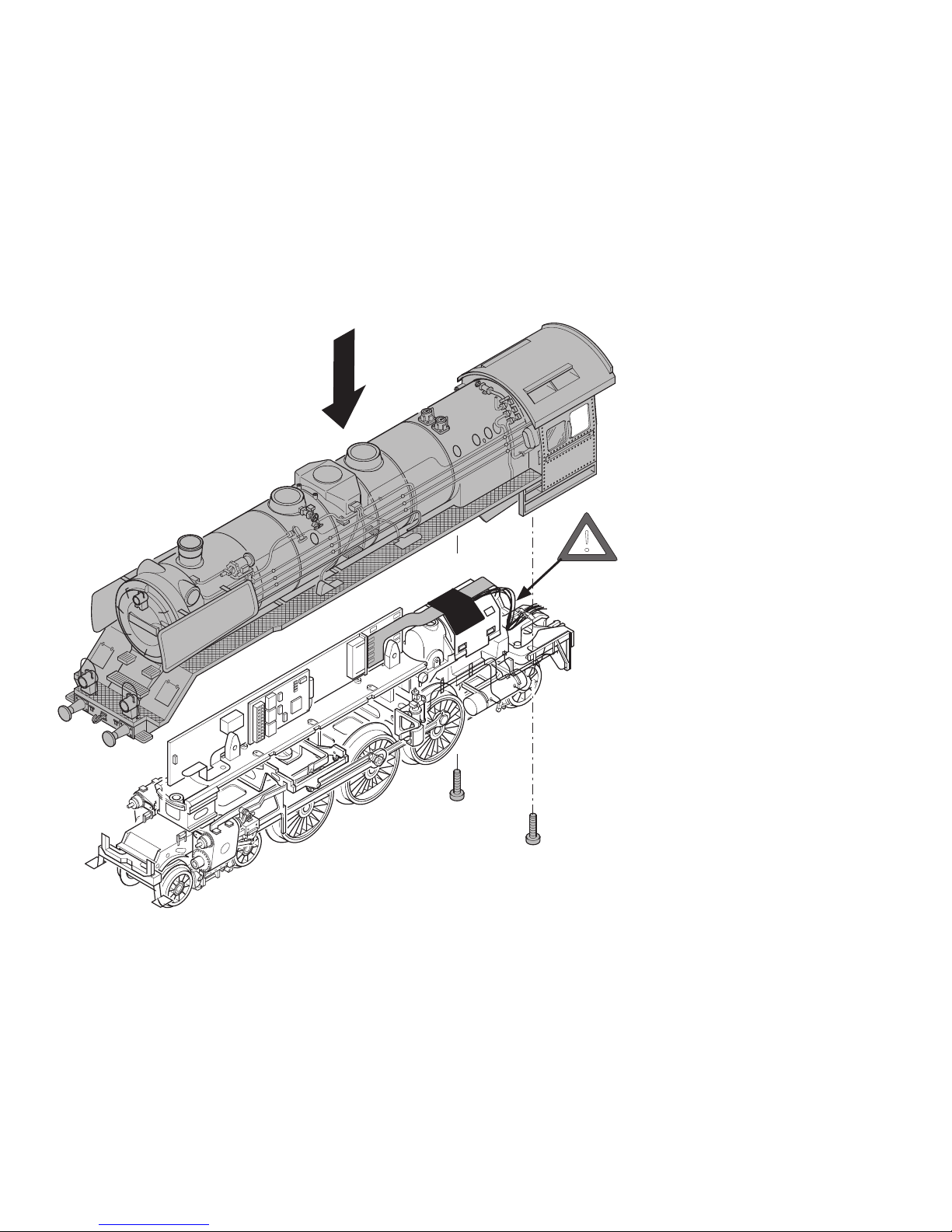

Beim Aufsetzen des Lokgehäuses die Kabel beachten.

Please pay attention to the wires when putting the loco

motive body on the frame. Faire attention aux ﬁls lors de

la mise en place de la superstructure de la loco.

Let op de draden bij het terugplaatsen van de lockap.

Al colocar la carcasa de la locomotora, tener presentes los cables.

In fase di applicazione del telaio della locomotiva prestare attenzione ai cavi.

Vid montering av lokkåpan: Akta kablarna.

Pas på kablet ved påsætning af lokomotivets hus.

Page 38

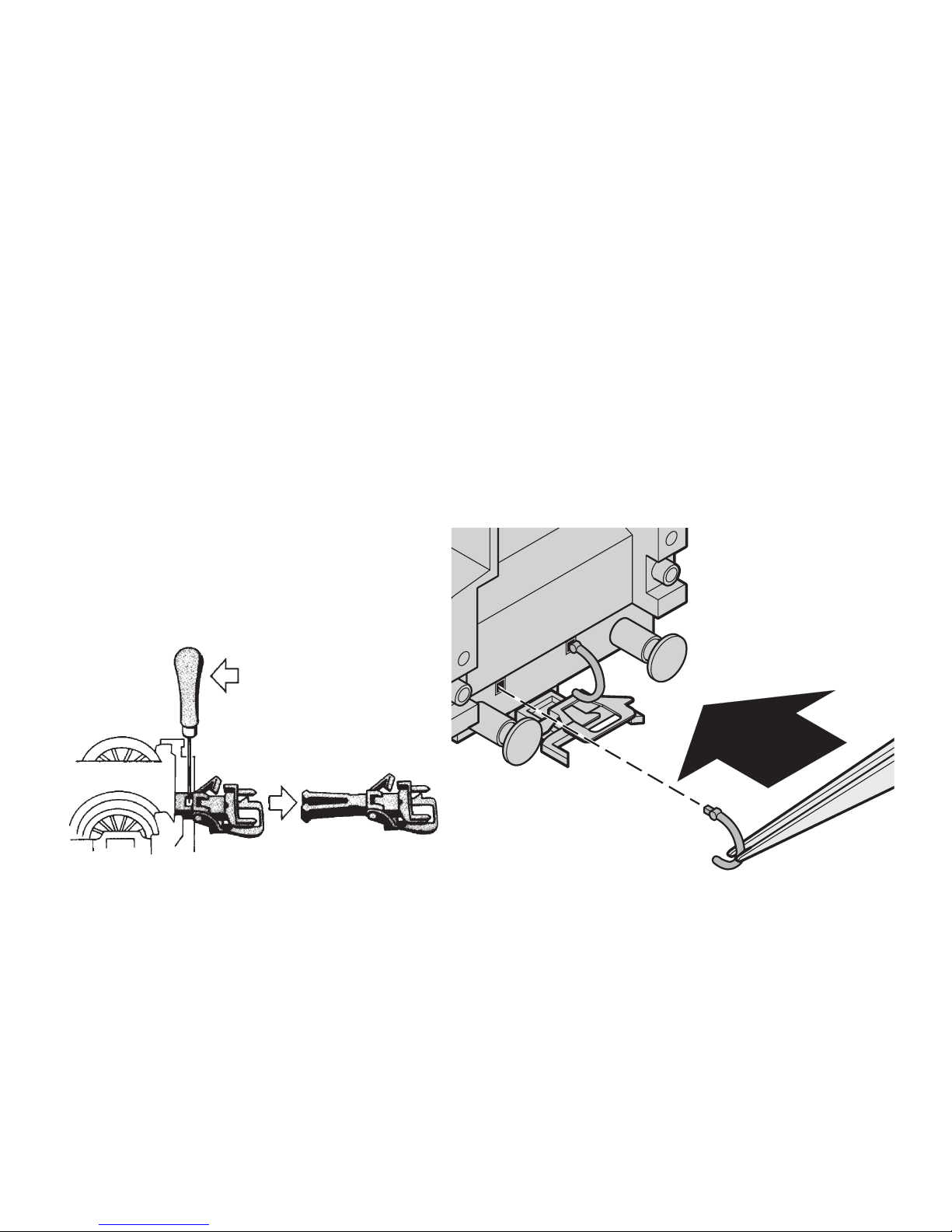

Kupplung austauschen Exchanging the close coupler Remplacement de l’attelage court Omwisselen van de kortkoppeling Enganches cortos Sostituzione del gancio corto Utbyte av kortkoppel Udskiftning af kortkoblingen

Bremsschläuche für Vitrinenbetrieb

Brake hoses for display

Conduits de freins pour l’exposition en vitrine

Remslangen voor het gebruik in de vitrine

Juego de tubos de frenos para modelos en vitrina

Tubazioni del freno per impiego da vetrina

Bromsslangar för visningsdrift

Bremseslange til vitrinebrug

701 630

Page 39

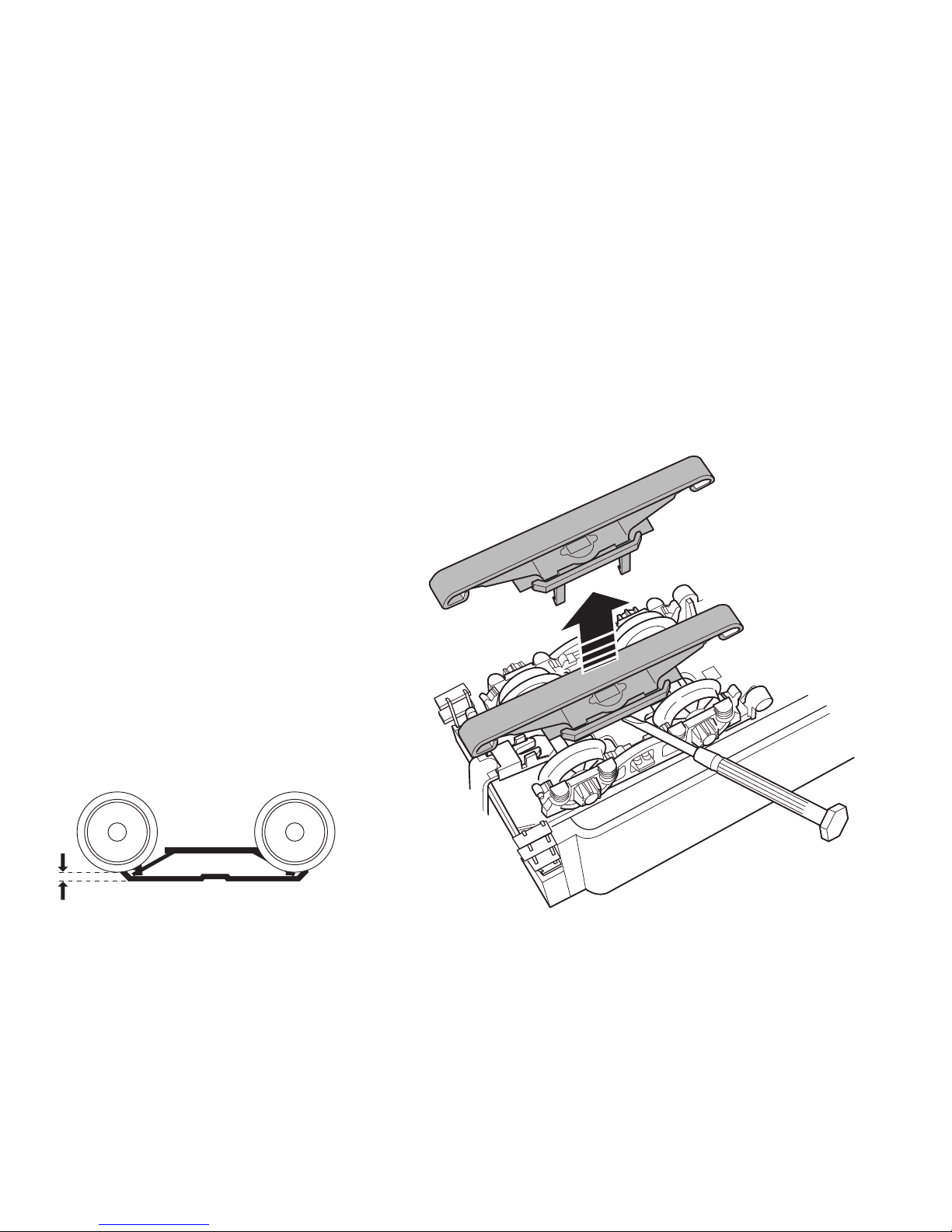

Schleifer auswechseln Changing the pickup shoe Changer le frotteur Vervangen van het sleepcontact Cambio del patín toma-corriente Sostituzione del pattino Byt släpsko Udskiftning af slæbesko

2 mm

Page 40

Details der Darstellung

können von dem Modell

abweichen

Page 41

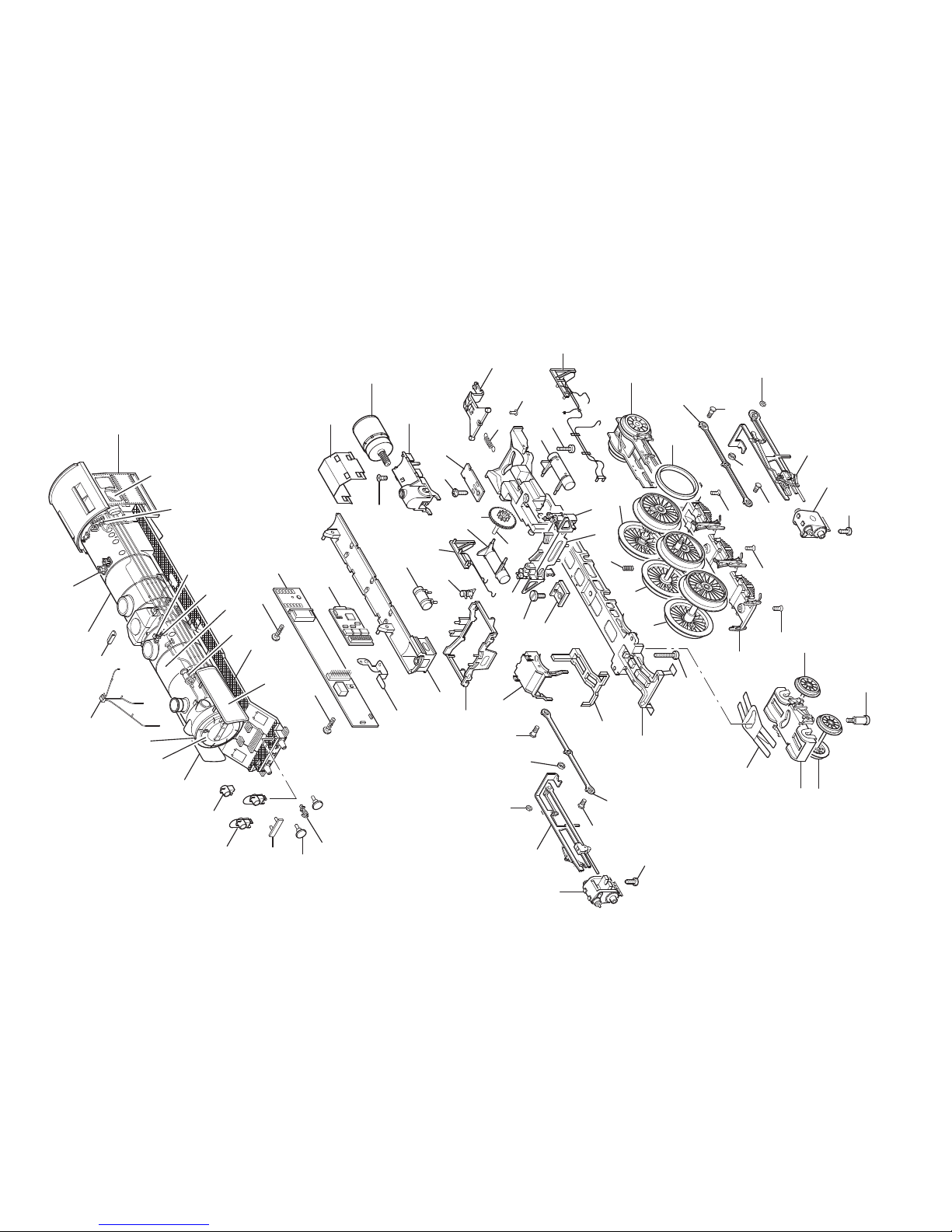

1 Lok-Aufbau komplett 109 211 2 Führerhaus 109 216 3 Glasteile 116 476 4 Kessel 109 212 5 Umlauf 109 214 6 Rauchkammertür 109 218 7 Windleitblech links 109 238 8 Windleitblech rechts 109 235 9 Nummernschild 109 220 10 Lichtmaschine 226 041 11 Pfeife 496 770 12 Trittblech 109 234 13 Handrad 282 230 14 Laterne 219 671 15 Laterne 219 609 16 Rohre und Leitungen 116 507 17 Ansteckteile 116 508 18 Einströmrohr 109 222 19 Puffer 761 720 20 Haken 282 390

21 Zylinderschraube 785 200 22 Flachkopfschraube 19 7086 28

Lok-Unterteil 23 Decoder 109 054 24 Kontaktfeder 109 055 25 Linsenschraube 786 330 26 Leiterplatte 109 053 27 Leiterplatte 109 210 28 Schmierpumpe 219 529 29 Luftpumpe 465 800

30 Speisewasserpumpe 107 304 31 Pumpenträger 109 187 32 Hauptluftbehälter links 109 189 33 Hauptluftbehälter rechts 109 188 34 Hilfsluftbehälter 219 533 35 Leitung links 109 191 36 Leitung rechts 109 190 37 Zugstange 109 195 38 Bolzen 298 020 39 Schaltschieberfeder 7 194 40 Trägerplatte 109 184 41 Rahmenblende 109 223 42 Zylinder links 343 640 43 Zylinder rechts 343 620 44 Linsenschraube 786 750 45 Motor 231 479 46 Haltebügel 231 478 47 Motoraufnahme 231 761 48 Senkschraube 786 790 49 Treibgestell 109 173 mit 50 Beisatzrad 109 648 51 Lagerbolzen 280 660

52 Isolierplatte 253 600 53 Linsenschraube 786 750 54 Gestängeattrappe 109 193 55 Gestänge links 109 198 56 Gestänge rechts 109 197 57 Kuppelstange 216 526

Page 42

Details der Darstellung

können von dem Modell

abweichen

Page 43

58 Distanzring 206 262 59 Sechskantmutter 499 830 60 Sechskantansatzschraube 499 840 61 Sechskantansatzschraube 223 431 62 Treibradsatz A 109 176 63 Treibradsatz B 109 177 64 Treibradsatz C 109 178 65 Haftreifen 7 152 66 Druckfeder 214 330 67 Bremsattrappe 109 179 68 Senkschraube 786 790 69 Laufgestell komplett 109 181 70 Blattfeder 282 580 71 Drehgestellrahmen 343 390 72 Laufradsatz 104 454 73 Zylinderansatzschraube 753 000

74 Tender-Aufbau, komplett 109 057 75 Kohlenkasten 109 064 76 Leiter links 109 063 77 Leiter rechts 109 061 78 Bühne 219 663 79 Griffstange 219 668 80 Laterne 219 671

81 Senkschraube 786 790

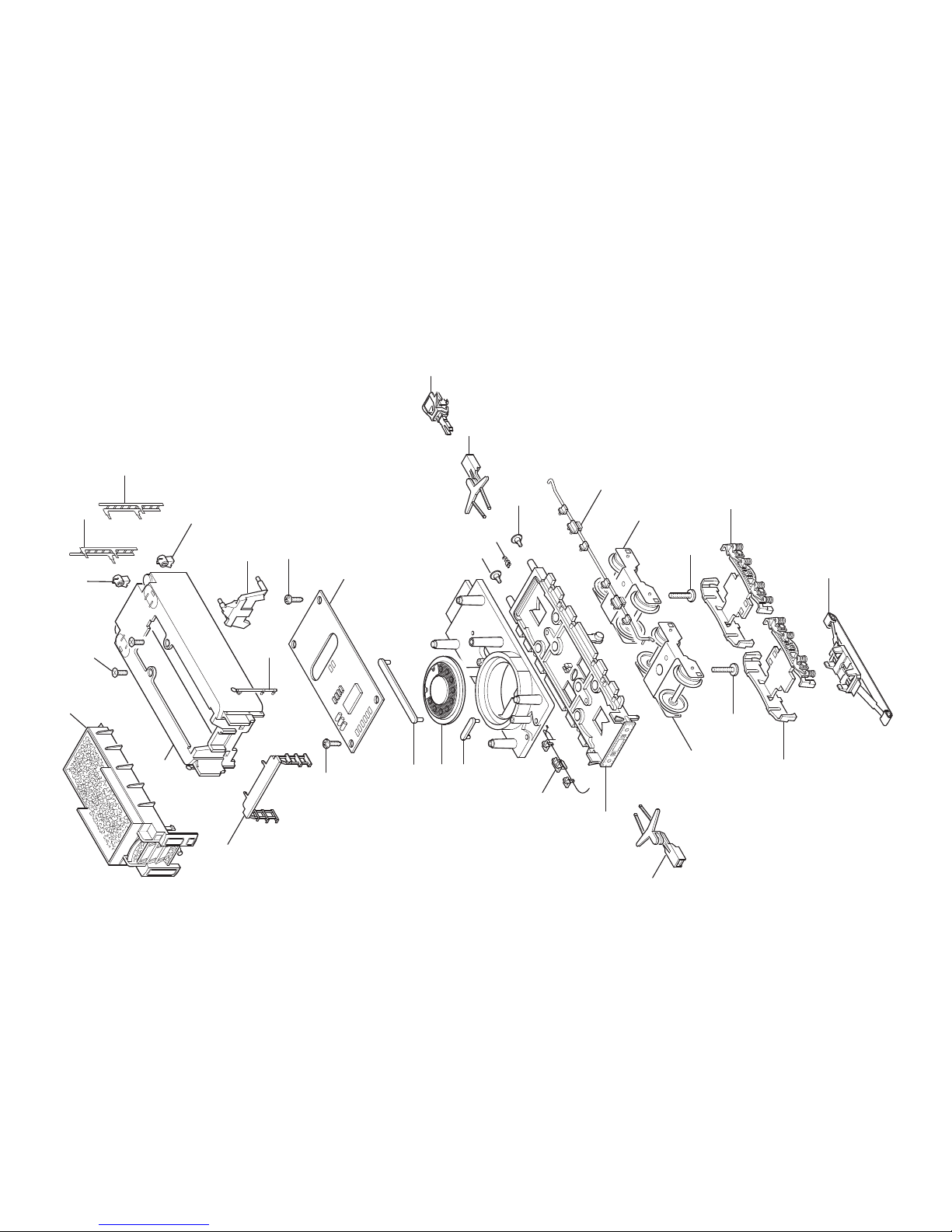

Tender-Unterteil 82 Leiterplatte Motorelektronik — 83 Lautsprecher 100 620 84 Haltebügel 209 693 85 Haltebügel 209 442 86 Boden 109 201 87 Leitung links 109 203 88 Leitung rechts 109 202 89 Puffer 761 720 90 Haken 282 390 91 Kupplung 7 203 92 Kupplungsdeichsel 463 640 93 Kupplungsdeichsel 463 330 94 Drehgestell 109 206 95 Zylinderschraube 750 230 96 Drehgestellrahmen 109 208 97 Schleifer 206 370 Kolbenstangenschutzrohr 219 599 Bremsleitung 12 5149 00

Page 44

Gebr. Märklin & Cie. GmbH Postfach 860 D-73008 Göppingen www.maerklin.com

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including

interference that may cause undesired operation.
