Page 1

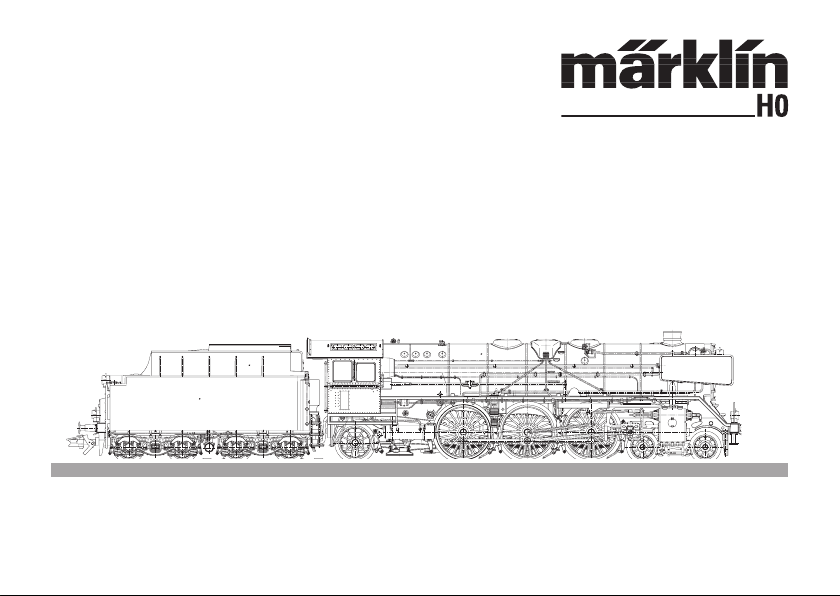

Modell der Dampflok BR 001
39012
Page 2
2
Inhaltsverzeichnis:
Seite
Informationen zum Vorbild 4
Hinweise zur Inbetriebnahme 5
Sicherheitshinweise 6
Funktionen 6
Schaltbare Funktionen 7
Parameter / Register 22
Ergänzendes Zubehör 23
Wartung und Instandhaltung 28

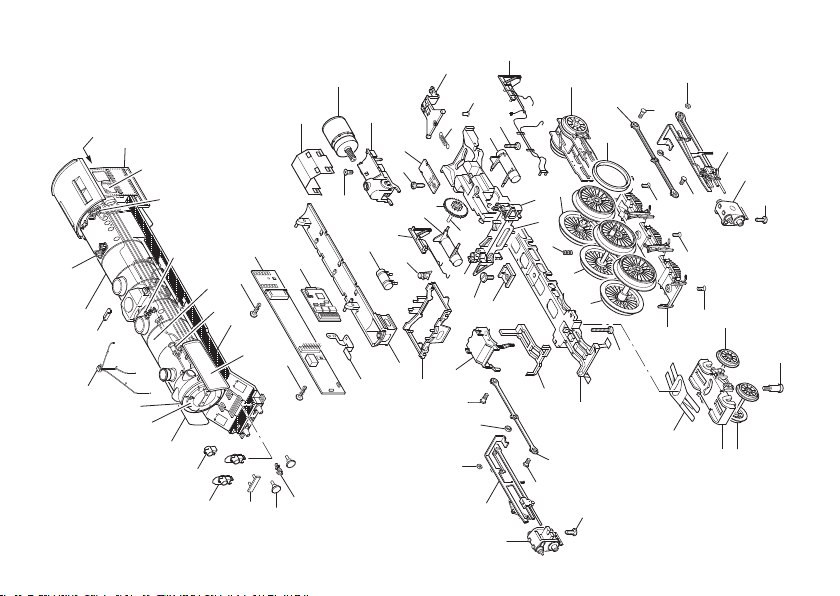

Ersatzteile 36
Table of Contents:
Page
Information about the prototype 4
Notes about using this model for the first time 5
Safety Warnings 8
Function 8
Controllable Functions 9
Parameter / Register 22
Completing accessories 23
Service and maintenance 28
Spare Parts 36
Sommaire :
Page
Informations concernant la locomotive réelle 4
Indications relatives à la mise en service 5
Remarques importantes sur la sécurité 10
Fonction 10
Fonctions commutables 11
Paramètre / Registre 22
Accessoires complémentaires 23
Entretien et maintien 28
Pièces de rechange 36
Inhoudsopgave :
Pagina
Informatie van het voorbeeld 4
Opmerking voor de ingebruikname 5
Veiligheidsvoorschriften 12
Werking 12
Schakelbare functies 13
Parameter / Register 22
Aanvullende toebehoren 23
Onderhoud en handhaving 28
Onderdelen 36
Page 3
3
Indice de contenido:
Página
Notas para la puesta en servicio 5
Aviso de seguridad 14
Función 14
Funciones posibles 15
Parámetro / Registro 22
Accesorios complementarios 23
El mantenimiento 28
Recambios 36
Indice del contenuto:
Page
Avvertenza per la messa in esercizio 5
Avvertenze per la sicurezza 16
Funzionamento 16
Funzioni commutabili 17
Parametro / Registro 22
Accessori complementari 23
Manutenzione ed assistere 28
Pezzi di ricambio 36
Innehållsförteckning:
Sida
Anvisningar för körning med modellen 5
Säkerhetsanvisningar 18
Funktion 18
Kopplingsbara funktioner 19
Parameter / Register 22
Ytterligare tillbehör 23
Underhåll och reparation 28
Reservdelar 36
Indholdsfortegnelse:
Side
Henvisninger til ibrugtagning 5
Vink om sikkerhed 20
Funktion 20
Styrbare funktioner 21
Parameter / Register 22
Ekstra tilbehør 23
Service og reparation 28
Reservedele 36
Page 4
4
Informationen zum Vorbild
Als erste Schnellzuglokomotiven nach dem Einheitsprogramm der Deutschen Reichsbahn wurden ab 1925 die
Zweizylindermaschinen der Baureihe 01 von Borsig und
AEG abgeliefert. Die BR 01 war die Schnellzugdampflok
schlechthin. Von den insgesamt 231 in Dienst gestellten
Exemplaren hatten die Lokomotiven ab der Betriebsnummer 01 102 verstärkte Bremsen sowie vordere Laufräder
mit 1000 mm Durchmesser erhalten. Dadurch konnte die
Höchstgeschwindigkeit von ursprünglich 120 auf 130 km/h
heraufgesetzt werden.
Einige Lokomotiven der BR 01 existieren heute noch als
Museumsmaschinen.
Information about the Prototype
The two-cylinder class 01 locomotives were delivered
starting in 1925 by Borsig and AEG as the first express
locomotive from the German State Railroad‘s standardization program. The class 01 was the express locomotive par
excellence. Of the total of 231 units placed into service,
locomotives starting with road number 01 102 had stronger
brakes as well as pilot wheels with a diameter of 1000 mm
/ 39-3/8“. This meant the maximum speed could be increased from the original 120 to 130 km/h / 75 to 81 mph.
Several class 01 locomotives still exist today as museum
pieces.
Informations concernant la locomotive réelle
Premières locomotives pour trains rapides dans le cadre
du programme d’unification de la Deutsche Reichsbahn,
les machines à deux cylindres de Borsig et AEG, série 01,
furent livrées à partir de 1925. La BR 01 était la locomotive
à vapeur pour trains rapides par excellence. Parmi les
231 unités mises en service, les locomotives portant les
numéros d’immatriculation supérieurs à 01 102 avaient
été équipées de freins plus puissants ainsi que de roues
porteuses avant d’un diamètre de 1000 mm. Ainsi, la vitesse
maximale était passée de 120 à 130 km/h.
Certaines locomotives de la série 01 (BR 01) existent encore
aujourd’hui comme machines-musée.
Informatie van het voorbeeld
Als eerste sneltreinlocomotief na het eenheidsprogramma van de Deutschen Reichsbahn, werden vanaf
1925 de tweecilinder-machines van de serie 01 door
Borsig en AEG afgeleverd. De BR 01 was met gemak de
sneltreinstoomlocomotief. Van de in totaal 231 in dienst
genomen exemplaren hadden de locomotieven vanaf het
bedrijfsnummer 01 102 zwaardere remmen en loopwielen
met een doorsnee van 1000 mm gekregen. Hierdoor kon
de maximumsnelheid van 120 naar 130 km/h omhoog
gebracht worden.
Enkele locomotieven van de serie 01 zijn als museumstuk
nog bewaard gebleven.
Page 5
5

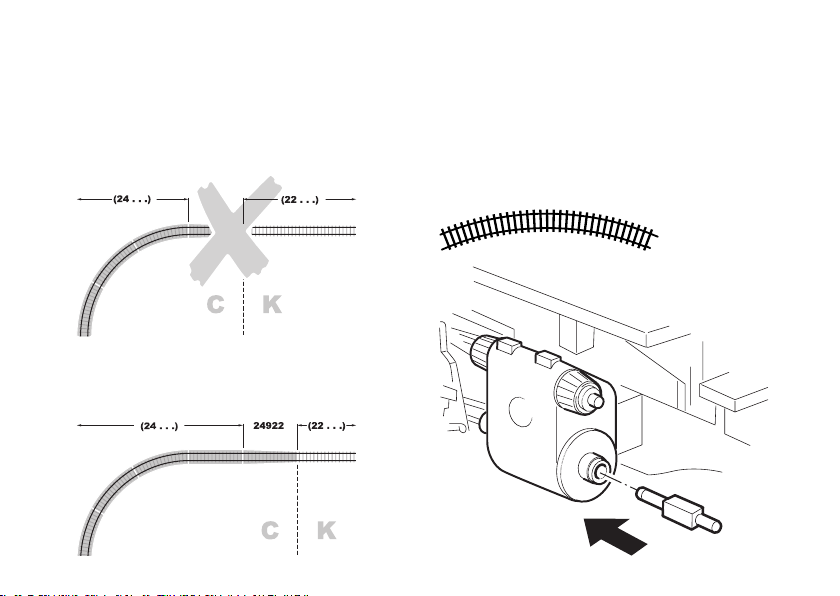

Übergangsgleis / Steigung und Bogenanfang
Transfer rail / gradient and start of bend
Rail de transition / montée et début de courbe
Overgangsrail / Steiging en boogbegin
Vía de transición / cuesta e inicio de la curva
Binario di raccordo / pendenza ed inizio della curva
Övergångsräls / stigning och början av kurva
Overgangsspor / stigning og kurvestart

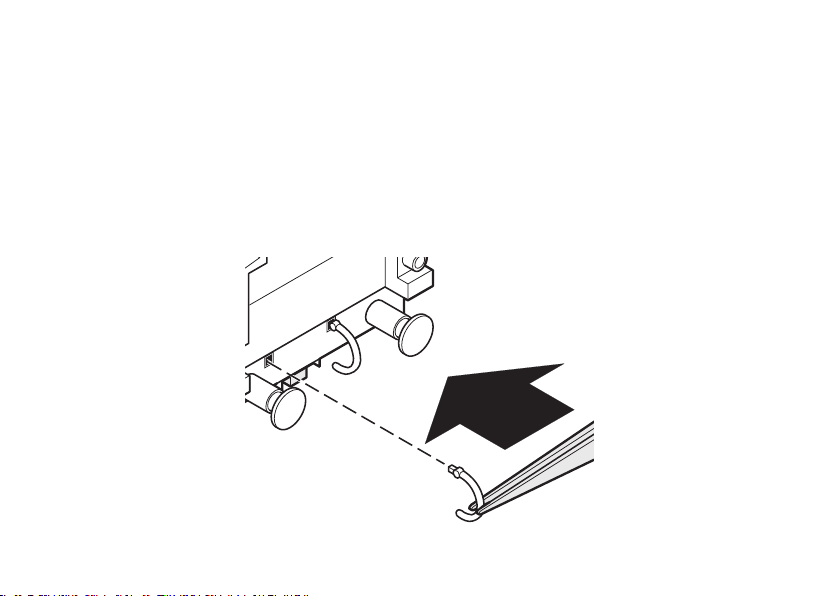

Kolbenstangenschutzrohr einsetzen
How to install the cylinder rot protector
Insérer le tube de protection de la lige de piston
Beschermbuis cilinderstang plaatsen
Colocar el tubo protector de la biela
Installazione del tubetto di protezione per l’asta dello stantuffo
Kolvstångsskyddsröret monteras
Cylinderstang-beskyttelsesør indsættes
Radius > 500 mm
Page 6
6
Sicherheitshinweise
• Die Lok darf nur mit einem dafür bestimmten Betriebssys
tem (Märklin Wechselstrom-Transformator 6647,
Märklin Delta, Märklin Digital oder Märklin Systems)
eingesetzt werden.
Nur Transformatoren verwenden, die Ihrer örtlichen
Netzspannung entsprechen.
Keinesfalls Transformatoren für eine Netzspannung
von 220 V bzw. 110 V einsetzen.
• Die Lok darf nur aus einer Leistungsquelle gleichzeitig
versorgt werden.
• Beachten Sie unbedingt die Sicherheitshinweise in der
Gebrauchsanleitung zu Ihrem Betriebssystem.
• Für den konventionellen Betrieb der Lok muss das
Anschlussgleis entstört werden. Dazu ist das Entstörset
74046 zu verwenden. Für Digitalbetrieb ist das Entstörset
nicht geeignet.
Die bei normalem Betrieb anfallenden Wartungsarbeiten
sind nachfolgend beschrieben. Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.
Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind
ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigegebene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut
werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufge
tretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und
Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw.
von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht
ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche
Person und / oder Firma bzw. der Kunde.
!
Funktion
• Mögliche Betriebssysteme: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Erkennung der Betriebsart: automatisch.
• SoftdriveSinus-Antrieb mit wartungsfreiem Motor.
• Fahrtrichtungsabhängige Stirnbeleuchtung.
• Einstellbare Adressen: 01 – 80
Adresse ab Werk:
01
• Mfx-Technologie für Mobile Station / Central Station.
Name ab Werk:
BR 001 161-9
• Veränderbare Anfahr-/Bremsverzögerung (ABV).
• Veränderbare Höchstgeschwindigkeit.
• Einstellen der Lokparameter elektronisch über
Control Unit, Mobile Station oder Central Station.
• Eingebaute Geräuschelektronik, nur im Betrieb mit
Control Unit, Mobile Station oder Central Station nutzbar.
• Diverse schaltbare Funktionen.
• Veränderbare Lautstärke der Geräusche.
WARNUNG! Dieses Produkt enthält Magnete. Das Verschlu
cken von mehr als einem Magneten kann unter Umständen
tödlich wirken.
Gegebenenfalls ist sofort ein Arzt aufzusuchen.
Page 7
7

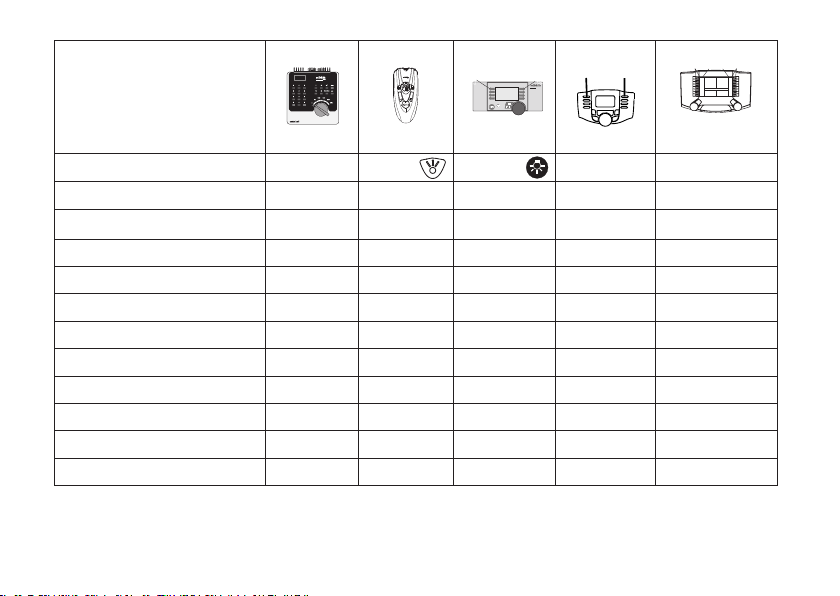

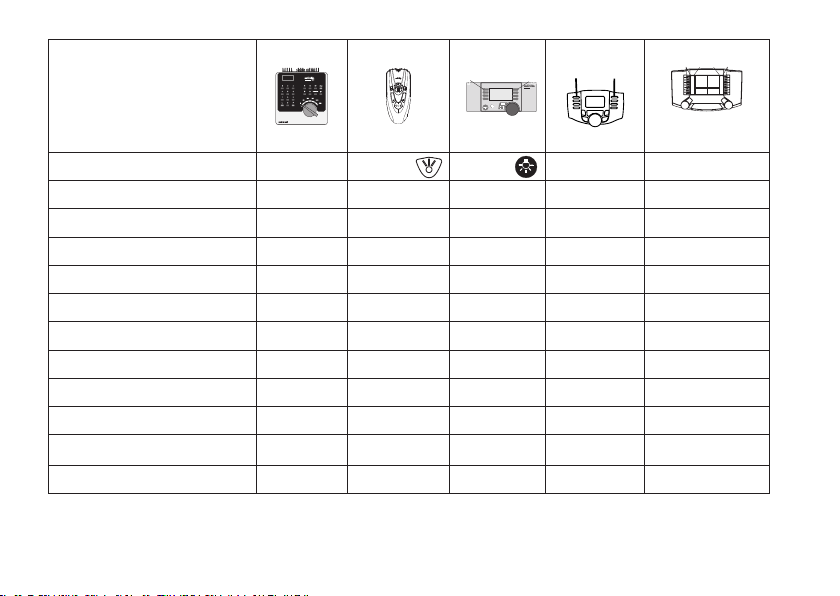

Schaltbare Funktionen
Spitzensignal function + off Funktion Funktion Funktion f0 Funktion f0
Rauchgenerator
1)
f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1
Geräusch: Betriebsgeräusch f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2
Geräusch: Lokpfeife f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Geräusch: Bremsenquietschen — —
Funktion 8
Funktion f5 Funktion f5
Feuerschein - Feuerbüchse — — Funktion 1 Funktion f6 Funktion f6
Geräusch: Rangierpfeife
— —
Funktion 5
Funktion f7 Funktion f7
Geräusch: Luftpumpe — — Funktion 6 Funktion f8 Funktion f8
Geräusch: Dampf ablassen — — — Funktion f9 Funktion f9
Geräusch: Kohle schaufeln — — — Funktion f10 Funktion f10
Geräusch: Schüttelrost — — — Funktion f11 Funktion f11
1) Gehört nicht zum Lieferumfang.
STOP
mobile station
systems
1
5
Digital / Systems
Page 8
8
Safety Warnings
• This locomotive is to be used only with an operating
system designed for it (Märklin 6646/6647 AC transformer,
Märklin Delta, Märklin Digital or Märklin Systems).
Use only transformers rated for your local household
power.
Do not under any circumstances use transformers
rated for 220 volts or 110 volts.
• This locomotive must never be supplied with power from
more than one transformer.
• Pay close attention to the safety warnings in the
instructions for your operating system.
• The feeder track must be equipped to prevent interference with radio and television reception, when the
locomotive is to be run in conventional operation. The
74046 interference suppression set is to be used for this
purpose.
The maintenance work necessary with normal operation of
this locomotive is described below. Please see your author
-
ized Märklin dealer for repairs or spare parts.
No warranty or damage claims shall be accepted in those cases where
parts neither manufactured nor approved by Märklin have been installed
in Märklin products or where Märklin products have been converted in
such a way that the non-Märklin parts or the conversion were causal to the
defects and / or damage arising. The burden of presenting evidence and
the burden of proof thereof, that the installation of non-Märklin parts or the
conversion in or of Märklin products was not causal to the defects and / or
damage arising, is borne by the person and / or company responsible for
the installation and / or conversion, or by the customer.
!
Function
• Possible operating systems: 6646/6647 Märklin Transfor
-
mer, Märklin Delta, Märklin Digital, Märklin Systems.
• Recognition of the mode of operation: automatic.
•
SoftdriveSinus propulsion with a maintenance-free motor.
• Headlights, changing over with the direction of travel.
• Addresses that can be set: 01 – 80
Address set at the factory: 01
• Mfx technology for the Mobile Station / Central Station.
Name set at factory:BR 001 161-9
• Adjustable acceleration (ABV).
• Adjustable Braking delay (ABV).
• Adjustable maximum speed.
• Setting the locomotive parameters electronically with the
Control Unit, Mobile Station or Central Station.
• Built-in sound effects circuit, can only be used in
operation with the Control Unit, Mobile Station or Central
Station.
• Various controllable functions.
• Volume can be changed for the sound effects.
WARNING!
This product contains magnets. Swallowing
more than one magnet may cause death in certain circumstances.
If necessary, see a doctor immediately.
Page 9
9
1) Not included in delivery scope.

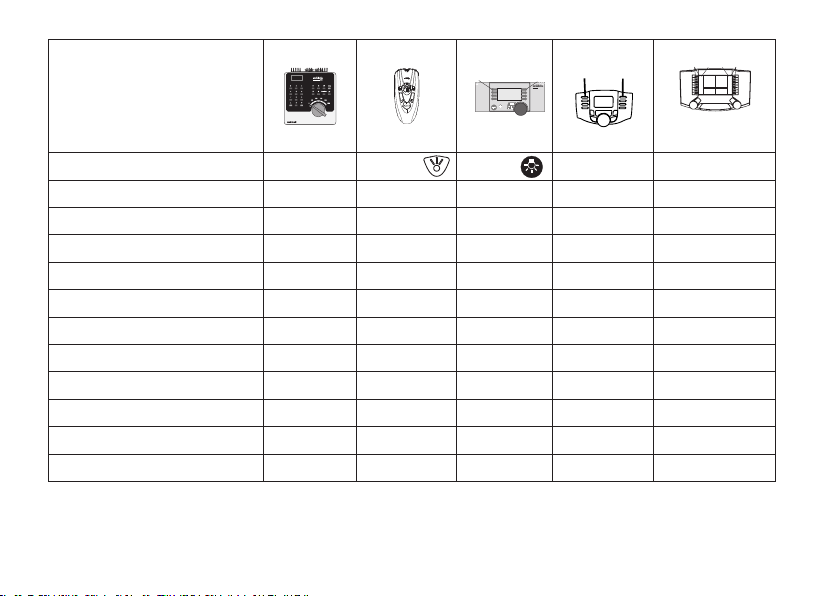

Controllable Functions
Headlights function + off Function Function Function f0 Function f0
Smoke Generator
1)
f1 Function 1 Function 7 Function f1 Function f1
Sound effect: Operating sounds f2 Function 2 Function 3 Function f2 Function f2
Sound effect: Whistle blast
f3 Function 3 Function 4 Function f3 Function f3
ABV f4 Function 4 Function 2 Function f4 Function f4
Sound: Squealing brakes — —
Function 8
Function f5 Function f5
Glow from firebox
— — Function 1 Function f6 Function f6
Sound: Switching whistle — —
Function 5
Function f7 Function f7
Sound: Air pump — — Function 6 Function f8 Function f8
Sound: Blowing off steam — — — Function f9 Function f9
Sound: Coal being shoveled — — — Function
f10
Function
f10
Sound: Rocker Grate — — — Function
f11
Function
f11
STOP
mobile station
systems
1
5
Digital /Systems
Page 10
10
Remarques importantes sur la sécurité
• La locomotive ne peut être mise en service qu’avec un
système d’exploitation adéquat (Märklin courant alternatif
- transformateur 6647, Märklin Delta, Märklin Digital ou
Märklin Systems).
Utilisez uniquement des transformateurs correspondant à
la tension secteur locale.
N´utilisez en aucun cas des transformateurs pour une
tension de secteur de 220 V, respectivement 110 V.
• La locomotive ne peut être alimentée en courant que par une
seule source de courant.
• Veuillez impérativement respecter les remarques sur la
sécurité décrites dans le mode d’emploi de votre système
d’exploitation.
• Pour l’exploitation de la locomotive en mode conventionnel,
la voie de raccordement doit être déparasitée. A cet effet,
utiliser le set de déparasitage réf. 74046. Le set de déparasitage ne convient pas pour l’exploitation en mode numérique.

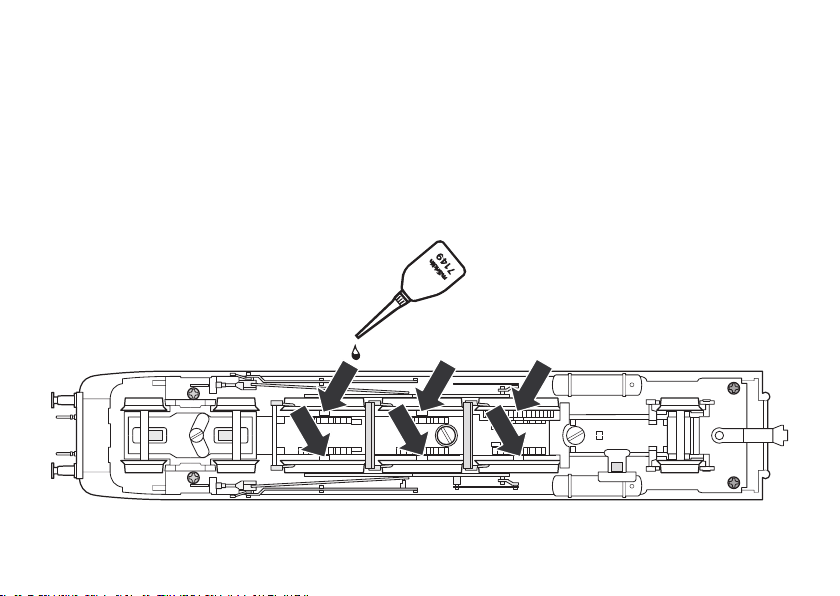

Les travaux d‘entretien occasionnels à effectuer en exploitation
normale sont décrits plus loin. Pour toute réparation ou remplacement de pièces, adressez-vous à votre détaillant-spécialiste
Märklin.
Tout recours à une garantie commerciale ou contractuelle ou à une
demande de dommages-intérêt est exclu si des pièces non autorisées
par Märklin sont intégrées dans les produits Märklin et / ou si les produits
Märklin sont transformés et si les pièces d’autres fabricants montées
ou la transformation constituent la cause des défauts et / ou dommages
apparus. C’est à la personne et / ou la société responsable du montage
/ de la transformation ou au client qu’incombe la charge de prouver que
le montage des pièces d’autres fabricants sur des produits Märklin ou la
transformation des produits Märklin n’est pas à l’origine des défauts et ou
dommages apparus.
!
Fonction
• Systèmes d’exploitation possibles : Märklin Transformer
6647, Märklin Delta, Märklin Digital, Märklin Systems.
• Détection du mode d’exploitation : automatique.
• SoftdriveSinus avec moteur sans entretien.
• Feux de signalisation avec inversion selon sens de marche.
• Adresses disponibles : 01 – 80
Adresse encodée en usine : 01
• Technologie Mfx pour Mobile Station / Central Station.
Nom en codee en usine : BR 001 161-9
• Temporisation d’accélération réglable (ABV).
• Temporisation de freinage réglable (ABV).
• Vitesse maximale réglable.
•
Réglage des paramètres de la loco électroniquement
à l’aide de la Control Unit, de la Mobile Station ou de la
Central Station.
• Bruiteur électronique intégré, utilisable uniquement lors
d’exploitation avec la Control Unit, de la Mobile Station
ou de la Central Station.
• Diverses fonctions commutables.
• Volume des bruitages réglable.
ATTENTION ! Ce produit contient des aimants. L’ingestion de
plusieurs aimants peut être mortelle.
Le cas échéant, consulter immédiatement un médecin.
Page 11
11
1) Ne fait pas partie de la fourniture.

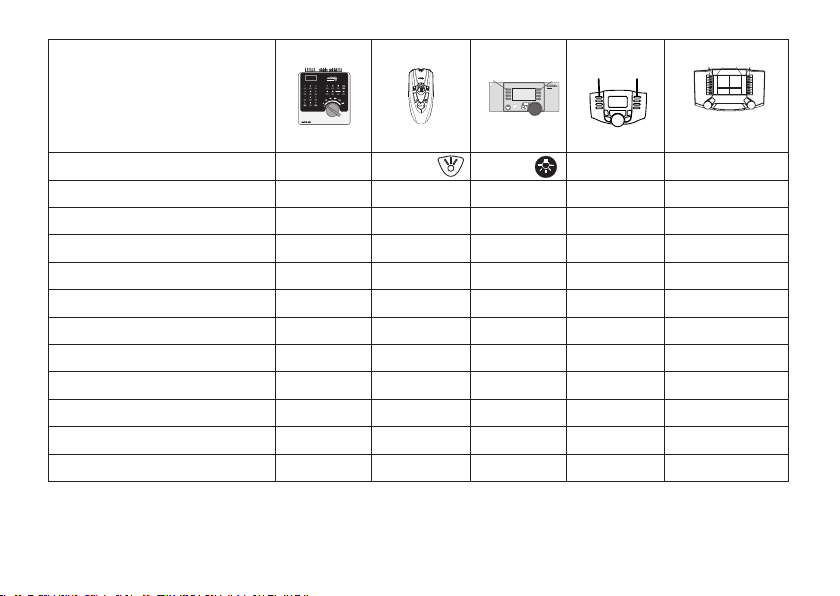

Fonctions commutables
Fanal function + off Fonction Fonction Fonction f0 Fonction f0
Générateur de fumée
1)
f1 Fonction 1 Fonction 7 Fonction f1 Fonction f1
Bruitage : Bruit d’exploitation f2 Fonction 2 Fonction 3 Fonction f2 Fonction f2
Bruitage : sifflet
f3 Fonction 3 Fonction 4 Fonction f3 Fonction f3
ABV f4 Fonction 4 Fonction 2 Fonction f4 Fonction f4
Bruitage : Grincement de freins — —
Fonction 8
Fonction f5 Fonction f5
Lueurs dans le foyer
— — Fonction 1 Fonction f6 Fonction f6
Bruitage : Sifflet pour manœuvre
— —
Fonction 5
Fonction f7 Fonction f7
Bruitage : Compresseur — — Fonction 6 Fonction f8 Fonction f8
Bruitage : Échappement de la vapeur — — — Fonction f9 Fonction f9
Bruitage : Pelleetes charbon — — —
Fonction f10 Fonction f10
Bruitage : Grille à secousses — — —
Fonction f11 Fonction f11
STOP
mobile station
systems
1
5
Digital / Systems
Page 12
12
Werking
• Mogelijke bedrijfssystemen: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Herkenning van het bedrijfssysteem: automatisch.
• SoftdriveSinus met onderhoudsvrije motor.
• Rijrichtingafhankelijke frontseinen.
• Instelbare adressen: 01 - 80
Vanaf de fabriek:
01
•
Mfx-technologie voor het Mobile Station / Central Station.
Naam af de fabriek: BR 001 161-9
• Instelbare optrekvertraging (ABV).
• Instelbare afremvertraging (ABV).
• Instelbare maximumsnelheid.
• Elektronische instelling van de locomotiefparameters via
de Control Unit, Mobile Station of Central Station.
• Ingebouwde geluidselektronica, alleen bruikbaar in het
bedrijf met de Control Unit, Mobile Station of Central
Station.
• Diverse schakelbare functies.
• Volume van de geluiden instelbaar.
LET OP! Dit product bevat magneten. Het inslikken van meer
dan één magneet kan onder bepaalde omstandigheden de
dood tot gevolg hebben.
Waarschuw direct een arts.
Veiligheidsvoorschriften
• De loc mag alleen met een daarvoor bestemd bedrijfssys
teem (Märklin wisselstroom transformator 6647,
Märklin Delta, Märklin digitaal of Märklin Systems)
gebruikt worden.
Alleen transformatoren gebruiken die geschikt zijn
voor de bij u geldende netspanning.
In geen geval transformatoren voor een netspanning
van 220 V dan wel 110 V gebruiken.
• De loc mag niet vanuit meer dan één stroomvoorziening
gelijktijdig gevoed worden.
• Lees ook aandachtig de veiligheidsvoorschriften in de
gebruiksaanwijzing van uw bedrijfssysteem.
• Voor het conventionele bedrijf met de loc dient de
aansluitrail te worden ontstoort. Hiervoor dient men de
ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf
is deze ontstoor-set niet geschikt.
De in het normale bedrijf voorkomende onderhoudswerkzaamheden zijn verderop beschreven. Voor reparatie of
onderdelen kunt u zich tot uw Märklin winkelier wenden.
Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer
in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen
ingebouwd en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden
defecten en / of schade was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Märklin-producten of de
ombouw van Märklin-producten niet de oorzaak van opgetreden defecten
en / of schade is geweest, berust bij de voor de inbouw en/of ombouw
verantwoordelijke persoon en / of firma danwel bij de klant.
!
Page 13
13
1) Maakt geen deel uit van het leveringspakket.

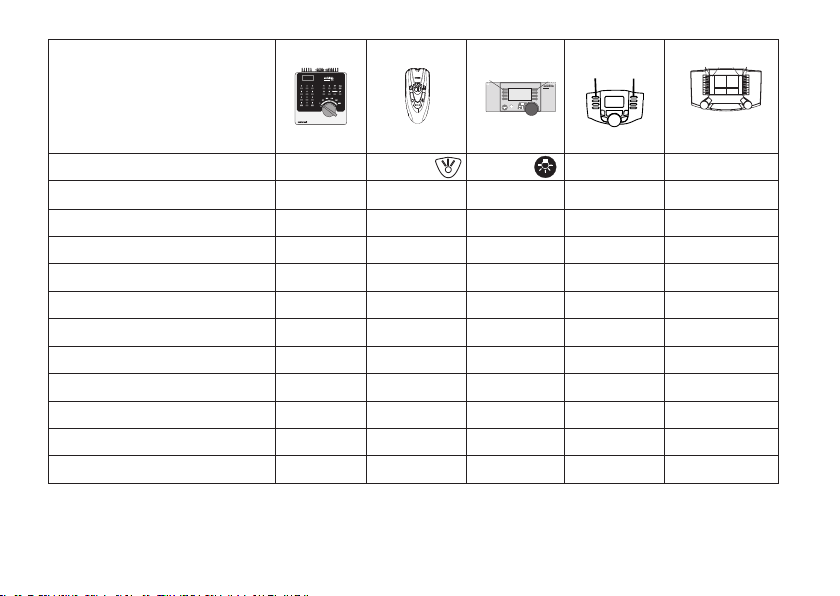

Schakelbare functies
Frontverlichting
function + off
Functie Functie Functie f0 Functie f0
Rookgenerator
1)
f1 Functie 1 Functie 7 Functie f1 Functie f1
Geluid: bedrijfsgeluiden f2 Functie 2 Functie 3 Functie f2 Functie f2
Geluid: fluit lang
f3 Functie 3 Functie 4 Functie f3 Functie f3
ABV f4 Functie 4 Functie 2 Functie f4 Functie f4
Geluid: Luchtpomp — —
Functie 8
Functie f5 Functie f5
Brandende fuur — — Functie 1 Functie f6 Functie f6
Geluid: Piepende remmen — —
Functie 5
Functie f7 Functie f7
Geluid: Rangeerfluit
— — Functie 6 Functie f8 Functie f8
Geluid: Stoom afblazen — — — Functie f9 Functie f9
Geluid: kolenscheppen — — — Functie f10 Functie f10
Geluid: aslade — — — Functie f11 Functie f11
STOP
mobile station
systems
1
5
Digital / Systems
Page 14
14
Aviso de seguridad
• La locomotora solamente debe funcionar en un sistema
de corriente propio (Märklin corriente alterna – transformador 6647 – Märklin Delta – Märklin Digital o
Märklin Systems).
Utilizar únicamente transformadores que correspondan a la tensión de red local.
En ningún caso utilizar transformadores para una
tensión de red de 220 V o bien 110 V.
• La locomotora no deberá recibir corriente eléctrica mas
que de un solo punto de abasto.
• Observe bajo todos los conceptos, las medidas de
seguridad indicadas en las instrucciones de su sistema
de funcionamiento.
• Para el funcionamiento convencional de la locomotora
deben suprimirse las interferencias en la vía de conexión
de la alimentación. Para ello debe emplearse el set
supresor de interferencias 74046. El set supresor de
interferencias no es adecuado para el funcionamiento en
modo digital.
Los trabajos de mantenimiento normales están descritos a
continuación. Para reparaciones o recambios contacte con
su proveedor Märklin especializado.
Se excluye todo derecho de garantía, prestación de garantía e indemnización sobre aquellos productos Märklin en los que se hubieran montado
piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos
Märklin que hayan sido modificados cuando la piezas ajenas montadas o la
modificación sean las causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o empresa o el cliente responsable del montaje
o modificación será el responsable de probar y alegar que el montaje de
piezas ajenas o la modificación en/de productos Märklin no son las causas
de los desperfectos y/o daños surgidos.
!
Función
• Sistemas operativos posibles: Märklin transformador
6647, Märklin Delta, Märklin Digital, Märklin Systems.
• Reconocimiento del sistema: automático.
• SoftdriveSinus con motor exento de mantenimiento.
• Faros frontales dependendientes del sentido de marcha.
• Códigos disponibles: 01 – 80
Código de fábrica: 01
• Tecnología mfx para la Mobile Station / Central Station.
Nombre de fabrica: BR 001 161-9
• Arranque lento variable (ABV).
• Frenado lento variable (ABV).
• Velocidad máxima variable.
• Fijar parámetros de la locomotora electrónicamente por
el Control Unit, Mobile Station o Central Station.
• Electrónica incorporada de ruidos: solo útil en funciona
-
miento con Control Unit, Mobile Station o Central Station.
• Diversas funciones gobernables.
• Volumen variable de los ruidos.
¡ ADVERTENCIA ! Este producto contiene imanes. Ingerir
más de un imán puede ser mortal según las circunstancias.
En este caso, acudir inmediatamente a un médico.
Page 15
15
1) No está incluido en el conjunto de piezas suministradas.

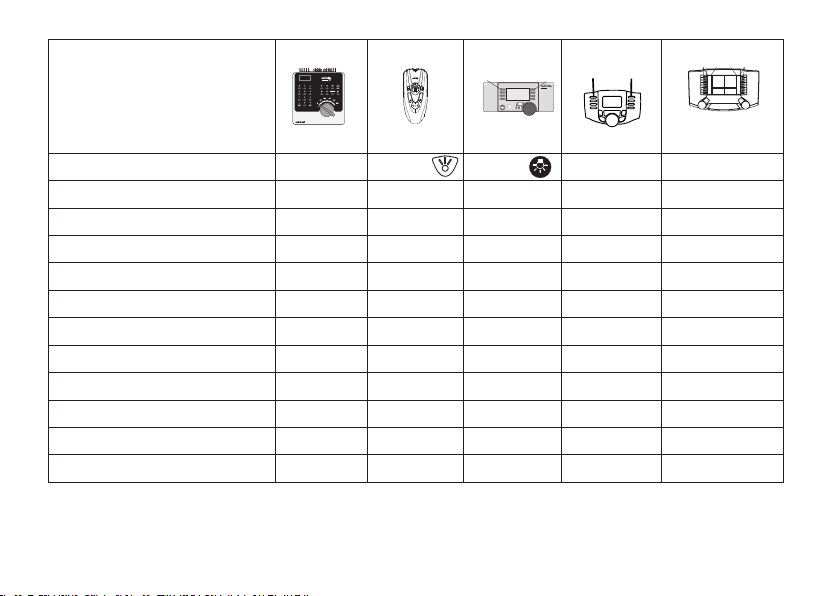

Funciones posibles
Faros frontales function + off Función Función Función f0 Función f0
Generador de humo
1)
f1
Función 1 Función 7
Función f1 Función f1
Ruido: ruido de explotación f2
Función 2 Función 3
Función f2 Función f2
Ruido del silbido larga f3
Función 3
Función 4
Función f3 Función f3
ABV f4
Función 4 Función 2
Función f4 Función f4
Ruido: Chirrido de los frenos — —
Función 8
Función f5 Función f5
Brasa del fuego
— —
Función 1
Función f6 Función f6
Ruido: Silbato de maniobraso
— —
Función 5
Función f7 Función f7
Ruido: Bomba de aire — —
Función 6
Función f8 Función f8
Ruido: Purgar vapor — — — Función f9 Función f9
Ruido: Cargar carbón con pala — — — Función f10 Función f10
Ruido: Parrilla vibratoria — — — Función f11 Función f11
STOP
mobile station
systems
1
5
Digital / Systems
Page 16
16
Avvertenze per la sicurezza
•
Tale locomotiva deve essere impiegata soltanto con un
sistema di funzionamento adeguato per questa (trasformatore per corrente alternata Märklin 6647,
Märklin Delta, Märklin Digital oppure Märklin Systems).
Impiegare solamente dei trasformatori che corrispondono alle tensioni di rete locali.
Non si impieghino in nessun caso dei trasformatori
per una tensione di rete di 220 V o 110 V.
• La locomotiva non deve venire alimentata nello stesso
tempo con più di una sorgente di potenza.
• Vogliate prestare assolutamente attenzione alle
avvertenze di sicurezza nelle istruzioni di impiego per il
Vostro sistema di funzionamento.
• Per il funzionamento tradizionale della locomotiva
il binario di alimentazione deve essere protetto dai
disturbi. A tale scopo si deve impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi non è adatto
per il funzionamento Digital.
Märklin non fornisce alcuna garanzia, assicurazione e risarcimento
danni in caso di montaggio sui prodotti Märklin di componenti non espressamente approvati dalla ditta. Märklin altresì non risponde in caso
di modifiche al prodotto, qualora i difetti e i danni riscontrati sullo stesso
siano stati causati da modifiche non autorizzate o dal montaggio di
componente esterni non approvati. L‘onere della prova che i componenti
montati e le modifiche apportate non sono state la causa del danno o del
difetto, resta a carico del cliente o della persona / ditta che ha effettuato
il montaggio di componenti estranei o che ha apportato modifiche non
autorizzate.
!
Funzionamento
• Possibili sistemi di funzionamento: Märklin Transformer
6647, Märklin Delta, Märklin Digital, Märklin Systems.
• Riconoscimento del tipo di funzionamento: automatico.
• SoftdriveSinus compatta con motore esente da manutenzione.
• Illuminazione di testa dipendente dalla direzione di marcia.
• Indirizzi impostabili: 01 – 80
Indirizzo di fabbrica: 01
• Tecnologia Mfx per Mobile Station / Central Station.
Nome de fabrica: BR 001 161-9
• Ritardo di avviamento modificabile (ABV).
• Ritardo di frenatura modificabile (ABV).
• Velocità massima modificabile.
• Regolazione dei parametri della locomotiva elettronica
mente tramite Control Unit, Mobile Station oppure Central
Station.
• Generatore elettronico di suoni incorporato, utilizzabile
soltanto nel funzionamento con Control Unit,
Mobile
Station oppure Central Station.
• Svariate funzionalità commutabili.
• Intensità sonora dei rumori modificabile.
AVVERTIMENTO!
Questo prodotto contiene magneti.
L‘ingestione di più di un magnete può causare la morte.
In caso di ingestione informare immediatamente un medico.
Le operazioni di manutenzione che si verificano nel normale
funzionamento sono descritte nel seguito. Per riparazioni o
parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivendi
-
tore specialista Märklin.
Page 17
17
1) Non incl. nella fornitura.
Funzioni commutabili
Illuminazione di testa function + off Funzione Funzione Funzione f0 Funzione f0
Apparato fumogeno
1)
f1 Funzione 1 Funzione 7 Funzione f1 Funzione f1
Rumore: Rumori di esercizio f2 Funzione 2 Funzione 3 Funzione f2 Funzione f2
Rumore: Fischio lunga f3 Funzione 3 Funzione 4 Funzione f3 Funzione f3
ABV f4 Funzione 4 Funzione 2 Funzione f4 Funzione f4
Rumore: Stridore dei freni — —
Funzione 8
Funzione f5 Funzione f5
Fuoco dei carboni — — Funzione 1 Funzione f6 Funzione f6
Rumore: Fischio di manovra — —
Funzione 5
Funzione f7 Funzione f7
Rumore: Compressore dell’aria — — Funzione 6 Funzione f8 Funzione f8
Rumore: Scarico del vapore — — — Funzione f9 Funzione f9
Rumore: Spalatura del carbone
— — — Funzione f10 Funzione f10
Rumore: Griglia a scuotimento — — — Funzione f11 Funzione f11
STOP
mobile station
systems
1
5
Digital / Systems
Page 18
18
Säkerhetsanvisningar
• Loket får endast köras med ett därtill avsett driftsystem
(Märklin Växelström-transformator 6647, Märklin Delta,
Märklin Digital eller Märklin Systems).
Använd endast transformatorer som är avsedda för
den nätspänning som tillhandahålls av er elleverantör.
Anslut aldrig en transformator för 220 V nätspänning
till 110 V - eller tvärt om.
• Loket får inte samtidigt försörjas av mer än en kraftkälla.
• Beakta alltid säkerhetsanvisningarna i bruksanvisningen
som hör till respektive driftsystemet.
• När motorvagnens lokdel ska köras med konventionell/
analog drift måste anlutningsskenan vara avstörd. Till
detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyddet
får inte användas vid digital körning.
Underhållsarbeten som uppstår vid normal användning
beskrivs som följer. Kontakta din Märklinfackhandlare för
reparationer och reservdelar.
Varje form av anspråk på garanti och skadestånd är utesluten omdelar
används i Märklin-produkter som inte har godkänts av Märklin och / eller
om Märklin-produkter har modifierats och de inbyggda främmande delarna
resp. modifieringen var upphov till de därefter uppträdande felen och /
eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller
ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande
felen och / eller skadorna, bär den person och / eller företag resp. kund
som är ansvarig för in- och / eller ombyggnaden.
!
Funktion
• Möjliga driftsystem: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Driftsättet igenkänns automatiskt.
• SoftdriveSinus med underhållsfri motor.
• Körriktningsberoende frontbelysning.
• Inställbara adresser: 01 – 80
Adress från tillverkaren: 01
• Mfx-teknologi för Mobile Station / Central Station.
Namn fran tillverkaren: BR 001 161-9
• Accelerationsfördröjning kan ändras (ABV).
• Bromsfördröjning kan ändras (ABV).
• Toppfart kan ändras.
• Elektronisk inställning av lokparametrar via Control Unit,
Mobile Station eller Central Station.
• Inbyggd ljudelektronik kan endast användas vid drift med
Control Unit, Mobile Station eller Central Station.
• Olika inställbara funktioner.
• Ljudeffekter med inställbar ljudstyrka.
VARNING! Denna produkt innehåller magneter. Sväljandet
av mer än en magnet kan under vissa omständigheter leda
till döden.
Om en magnet svalts: Sök omedelbart läkarhjälp.
Page 19
19
1) Ingår inte i leveransen.
Kopplingsbara funktioner
Frontstrålkastare Funktion + off Funktion Funktion Funktion f0 Funktion f0
Röksats
1)
f1
Funktion
1
Funktion
7
Funktion f1 Funktion f1
Ljud: Trafikljud
f2
Funktion
2
Funktion
3
Funktion f2 Funktion f2
Ljud: Lokvissla långt f3
Funktion 3
Funktion 4 Funktion f3 Funktion f3
ABV f4
Funktion
4
Funktion
2
Funktion f4 Funktion f4
Ljud: Bromsgnissel, från — —
Funktion 8
Funktion f5 Funktion f5
Glöd i eldstaden — —
Funktion
1
Funktion f6 Funktion f6
Ljud: Rangervissla — —
Funktion 5
Funktion f7 Funktion f7
Ljud: Luftpump — —
Funktion
6
Funktion f8 Funktion f8
Ljud: Ånga släpps ut — — — Funktion f9 Funktion f9
Ljud: Kol skyfflas
— — — Funktion f10 Funktion f10
Ljud: skakrost — — — Funktion f11 Funktion f11
STOP
mobile station
systems
1
5
Digital / Systems
Page 20
20
Vink om sikkerhed
• Lokomotivet må kun bruges med et driftssystem (Märklin
vekselstrøm-transformator 6647, Märklin Delta, Märklin
Digital eller Märklin Systems), der er beregnet dertil.
Anvend kun transformatorer, der passer til den lokale
netspænding.
Anvend aldrig transformatorer der er beregnet til en
netspænding på 220 V eller 110 V.
• Lokomotivet må ikke forsynes fra mere end én strømkilde
ad gangen.
• Vær under alle omstændigheder opmærksom på de vink
om sikkerhed, som findes i brugsanvisningen for Deres
driftssystem.
• Ved konventionel drift af lokomotivet skal tilslutningsspo
ret støjdæmpes. Dertil skal anvendes støjdæmpningssættet 74046. Støjdæmpningssættet er ikke egnet til digital
drift.
Vedligeholdelsesarbejder ved normal drift er beskrevet i det
efterfølgende. For reparation eller reservedele bedes De
henvende Dem til Deres Märklinforhandler.
Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket,
hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet dertil af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede
fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler
og / eller skader. Det påhviler kunden hhv. den person og / eller det firma,
der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at
indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke
var årsag til opståede mangler og / eller skader.
!
Funktion
• Mulige driftssystemer: Märklin Transformer 6647,
Märklin Delta, Märklin Digital, Märklin Systems.
• Registrering af driftsarten: automatisk.
• SoftdriveSinus med vedligeholdelsesfri motor.
• Køreretningsafhængig frontbelysning.
• Indstillelige adresser: 01 – 80
Adresse ab fabrik: 01
• Mfx-teknologi til Mobile Station / Central Station.
Navn ab fabrik: BR 001 161-9
• Indstillelig opstartforsinkelse (ABV).
• Indstillelig bremseforsinkelse (ABV).
• Indstillelig maksimalhastighed.
• Elektronisk indstilling af lokomotivparametrene via
Control Unit, Mobile Station eller Central Station.
• Indbygget lydelektronik, kan kun bruges ved drift med
Control Unit, Mobile Station eller Central Station.
• Diverse styrbare funktioner.
• Indstillelig lydstyrke af lydene.
ADVARSEL! Dette produkt indeholder magneter. Det kan
i visse tilfælde have dødelige følger at sluge mere end en
magnet.
I givet fald skal der straks søges læge.
Page 21
21
1) Medleveres ikke.
Styrbare funktioner
Frontbelysning Funktion + off Funktion Funktion Funktion f0 Funktion f0
Røggenerator
1)
f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1
Lyd: Driftslyd
f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2
Lyd: Lokomotivfløjte langt
f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3
ABV f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4
Lyd: Luftpumpe
— —
Funktion 8
Funktion f5 Funktion f5
Glødende kul i fyrkassen — — Funktion 1 Funktion f6 Funktion f6
Lyd: Pibende bremser fra
— —
Funktion 5
Funktion f7 Funktion f7
Lyd: Rangerfløjt
— — Funktion 6 Funktion f8 Funktion f8
Lyd: Dampudledning
— — — Funktion f9 Funktion f9
Lyd: Skovling af kul
— — — Funktion f10 Funktion f10
Lyd: Rysterist
— — — Funktion f11 Funktion f11
STOP
mobile station
systems
1
5
Digital / Systems
Page 22
22
Parameter • Parameter •
Paramètre • Parameter •
Parámetro • Parametro •
Parameter • Parameter
Register • Register •
Registre • Register •
Registro • Registro •
Register • Register
Wert • Value •
Valeur • Waarde •
Valor • Valore •
Värde • Værdi
Adresse • Address • Adresse • Adres •
Código • Indrizzo • Adress • Adresse
01 01 - 80
Anfahrverzögerung • Acceleration delay • Temporisation accélération •
Optrekvertraging • Regulación arranque • Ritardo di avviamento •
Igångsättningsreglering • Opstartregulierung
03 01 - 63
Bremsverzögerung • Braking delay • Temporisation de freinage •
Afremvertraging • Frenado lento • Ritardo di frentura • Bromsfördröjning • Bremseforsinkelse
04 01 - 63
Höchstgeschwindigkeit • Maximum speed • Vitesse maximale •
Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart •
Maksimalhastighed
05 01 - 63
Rückstellen auf Serienwerte • Reset to series value • Remettre aux
valeurs de série • Terugzetten naar serie-instellingen • Restablecer los
valores de serie • Ripristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien
08 08
Lautstärke • Volume • Volume haut-parleur • Volume •
Volumen del sonido • Intensità del suono • Ljudstyrka • Lydstyrke
63 01 - 63
Page 23
23

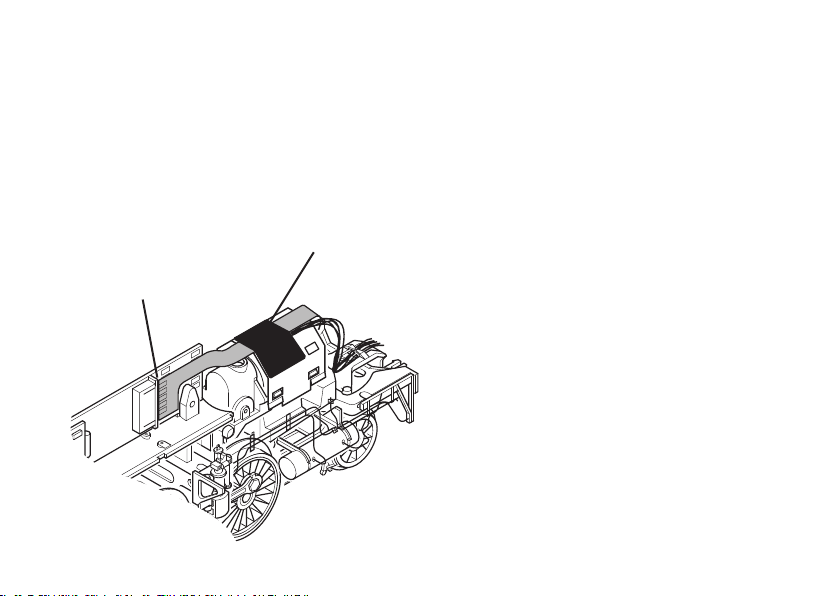

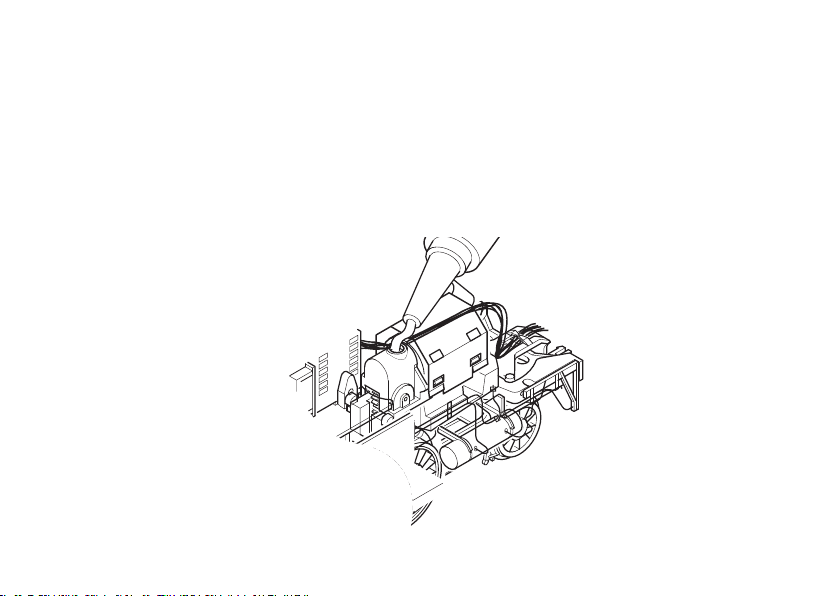

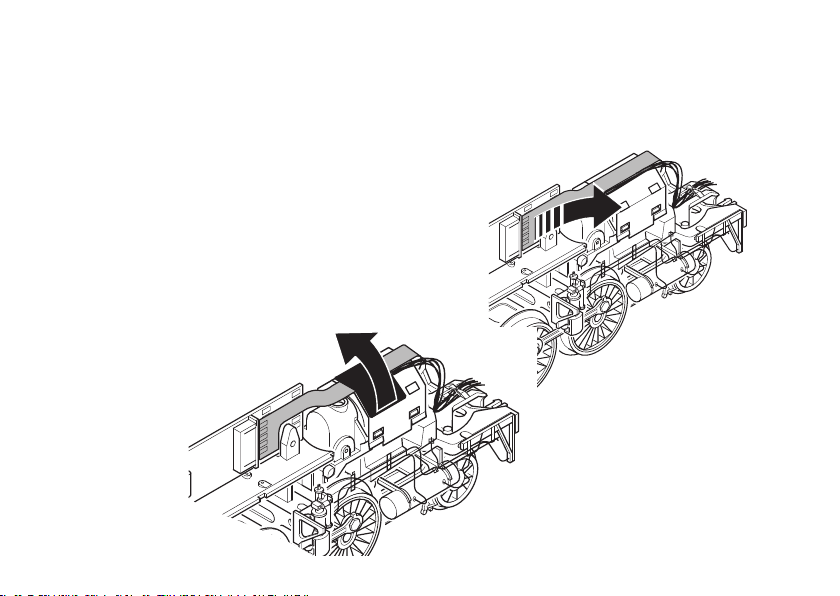

Rauchsatz nachrüstbar
Can be equipped with a smoke unit
Générateur de fumée remplaçable
Met rookgarnituur om te bouwen
El equipo de humo se puede colocar posteriormente
Inserto fumogeno sostituibile
Kan kompletteras med röksats
Røgaggregat kan eftermonteres
!
Kontaktfeder Lok
Contact spring on the
locomotive
Ressort de contact locomotive
Contactveer loc
Lengüeta de contacto de
locomotora
Molla di contatto della
locomotiva
Kontaktfjäder lok
Kontaktfjeder, lokomotiv
7226
Page 24
24

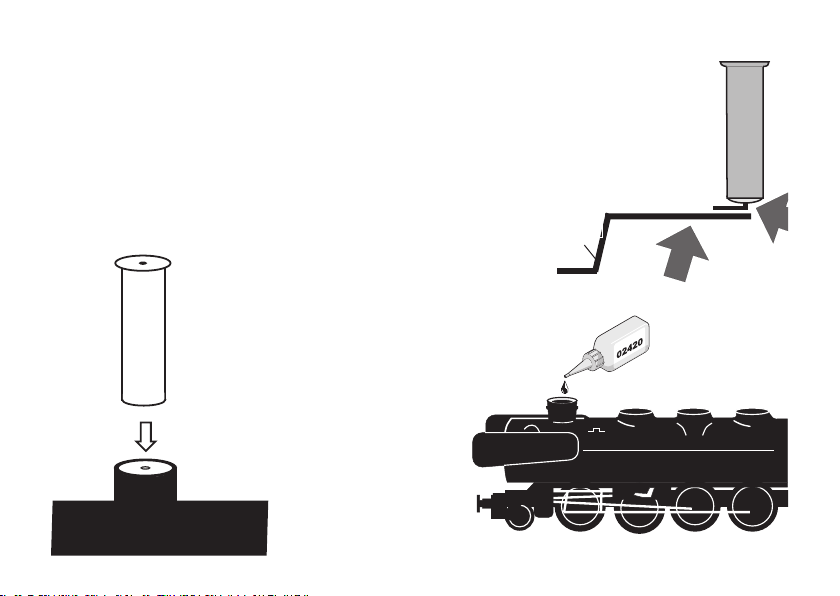

Potentielle Fehlerquellen beim Rauchgenerator
• Der Rauchgenerator darf nur maximal halb mit Rauchöl
gefüllt sein.
• Im Rauchgenerator darf sich keine Luftblase befinden.
• Der Anschlussdraht an der Unterseite des Rauchgene
-
rators muss sicheren Kontakt zur Anschlussfeder im Lo
komotiv-Fahrgestell besitzen. Notfalls Anschlussdraht
entsprechend nebenstehender Zeichnung justieren.
Potential Problems with the Smoke Generator
• The smoke generator cannot be filled any more than
halfway with smoke fluid.
• There should not be any air bubbles in the smoke
generator.
• The connecting wire on the underside of the smoke ge
nerator must have a clean contact with the connection
field in the locomotive’s frame. When necessary, adjust
the connecting wire according to the diagram next to
this text.
Causes d‘erreurs potentielles Avec le générateur fumigène
•
Le générateur fumigène ne peut pas être rempli de liquide
fumigène au-delà de la moitié du tube.
• Aucune bulle d‘air ne peut se trouver dans le générateur fumigène.
• Le câble de raccordement raccordé à la face inférieure
du fumigène doit posséder un contact sûr avec le ressort de connexion dans le châssis de la locomotive. En
cas de besoin, ajustez le câble de connexion en vous
conformant au schéma.
Potentiële storingsoorzaken bij rookgeneratoren
• De rookgenerator mag maximaal half met rookolie
gevuld worden.
• In de rookgenerator mag zich geen luchtbel bevinden.
• De aansluitdraad aan de onderzijde van de rookge
nerator moet een betrouwbaar contact maken met
de contactveer in het locomotief onderstel. Eventueel
de aansluitdraad volgens de onderstaande tekening
bijstellen.
Instrucciones importantes para el buen uso del fumígeno
• Llenar el cartucho solamente hasta la mitad con líquido
fumígeno.
• Prestar atención que no se forme una burbuja de aire
en el cartucho.
• El hilo tomacorriente de la base debe tener un buen
contacto con el resorte que está en el bastidor de la locomotora. Si fuera necesario, ajustar el hilo tomacorriente según la ilustración. In caso di necessità, si regoli
il conduttore di alimentazione in modo corrispondente
al disegno che si trova qui accanto.
Page 25
25
Potenziali origini di guasti nel caso dell’apparato
fumogeno
•
L’apparato fumogeno come massimo deve essere riempito
solamente a metà di olio vaporizzabile.
• Nell’apparato fumogeno non deve trovarsi alcuna bolla
d’aria.
• Il conduttore di alimentazione sulla faccia inferiore
dell’apparato fumogeno deve possedere un sicuro
contatto verso la molla di connessione nel telaio della
locomotiva. In caso di necessità, si regoli il conduttore
di alimentazione in modo corrispondente al disegno che
si trova qui accanto.
Potentiella felkällor på rökgeneratorn
• Rökgeneratorn får maximalt fyllas till hälften med rökvätska
• I rökgeneratorn får inte finnas någon luftblåsa
• Anslutningstråden på rökgeneratorns undersida måste
ha en säker kontakt med anslutningsfjädern i lokets
chassi. I nödfall måste anslutningstråden justeras enligt
teckningen bredvid. I nödfall måste anslutningstråden
justeras enligt teckningen bredvid.
Potentielle fejlkilder ved røggeneratoren
•
Røggeneratoren må maksimalt være halvt fyldt med røgolie.
•
Der må ikke være nogen luftbobler i røggeneratoren.
• Der skal være en god og sikker kontakt mellem tilslutningstråden på undersiden af røggeneratoren og tilslutningsfjederen i lokomotivets understel. I nødstilfælde
skal tilslutningstråden justeres ifølge tegningen her ved
siden af.
Page 26
26
Bremsschläuche für die Vitrine
Brake hoses for display
Conduits de freins pour l’exposition en vitrine
Remslangen voor het gebruik in de vitrine
Juego de tubos de frenos para modelos en vitrina
Tubazioni del freno per impiego da vetrina
Bromsslangar för visningsdrift
Bremseslange til vitrinebrug
Page 27
27

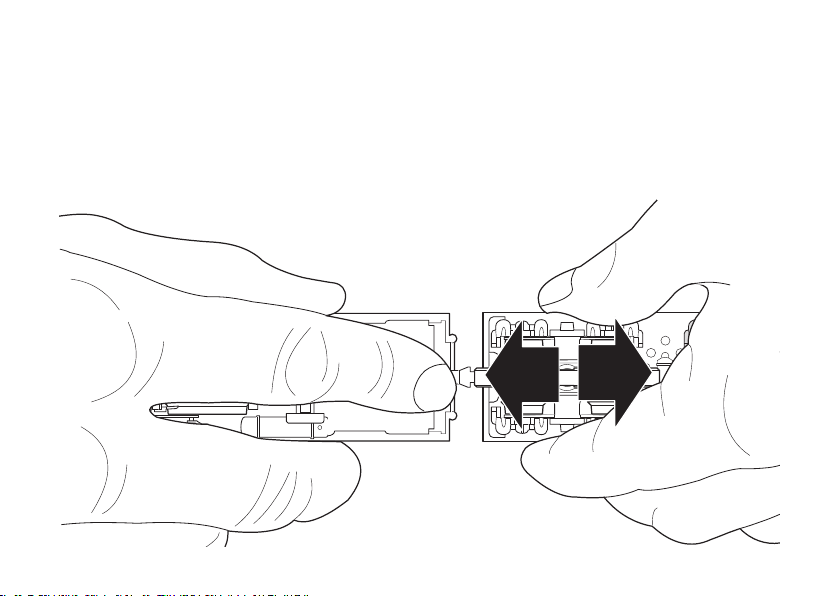

Kurzkupplung zwischen Lok und Tender verstellbar
Close coupling between locomotive and tender is adjustable
Attelage court réglable entre locomotive et tender
Kortkoppeling tussen loc en tender is verstelbaar
El enganche corto ajustable entre locomotora y ténder
Aggancio corto regolabile tra locomotiva e tender
Kortkopplet mellan lok och tender kan regleras
Kortkobling mellem lok og tender indstillelig
Page 28
28
Gehäuse abnehmen
Removing the body
Enlever le boîtier
Kap afnemen
Retirar la carcasa
Smontare il mantello
Kåpan tas av
Overdel tages af
1.
2.
2.
2.
3.
Haftreifen auswechseln
Changing traction tires
Changer les bandages d’adhérence
Antislipbanden vervangen
Cambio de los aros de adherencia
Sostituzione delle cerchiature di aderenza
Slirskydd byts
Friktionsringe udskiftes
Page 29
29
Schmierung nach etwa 40 Betriebsstunden
Lubrication after approximately 40 hours of operation
Graissage après environ 40 heures de marche
Smering na ca. 40 bedrijfsuren
Engrase a las 40 horas de funcionamiento
Lubrificazione dopo circa 40 ore di funzionamento
Smörjning efter ca. 40 driftstimmar
Smøring efter ca. 40 driftstimer
Page 30
30
2.
Schmierung nach etwa 20 Betriebsstunden • Lubrication after approximately 20 hours of operation •
Graissage après environ 20 heures de marche • Smering na ca. 20 bedrijfsuren • Engrase a las 20 horas de funcionamiento •
Lubrificazione dopo circa 20 ore di funzionamento • Smörjning efter ca. 20 driftstimmar • Smøring efter ca. 20 driftstimer
1.
Klebeband vorsichtig lösen, Kabel lösen
Carefully loosen the tape, Cable solve
Décoller prudemment la bande adhésive, câble de résoudre
Plakband voorzichtig losnemen, Kabel oplossen
Soltar con cuidado la cinta adhesiva, cable resolver
Staccare con cautela il nastro adesivo, kavo di risolvere
Avlägsna tejpen försiktigt, Kabel bort
Løsn forsigtigt klæbebåndet, Kabel løse
Page 31
31
Trix 66626
Schnecke sparsam fetten, 1 Tropfen je Bohrung
Grease the worm gear sparingly, 1 drop per opening
Graissage parcimonieux de la vis sans fin, une goutte par trou
Wormwiel spaarzaam smeren, 1 druppel per boring
Engrasar con una pequeña cantidad de grasa el sin fin, 1 gota por cada agujero
Si lubrifichi moderatamente la vite senza fine, 1 goccia in ciascun foro
Snäckorna smörjes mycket sparsamt, 1 droppe olja i varje smörjhål
Smør snekken sparsomt, 1 dråbe i hver boring
Page 32
32
Klebeband
Tape
Bande adhèsive
Plakband
Cinta adhesiva
Nastro adesivo
Mörk tejp
Stykke klæbband
Nach dem Schmieren der Schnecke Kabel und Flexleiter
wieder mit Klebeband fixieren.
After you have greased the worm gear fix the cable and the
flex wire in place again with tape.
Après avoir graissé la vis sans fin, recoller le fil et le con
-
ducteur flexible à l‘aide d’une bande adhésive.
Na het smeren van het wormwiel de draden en de flexibele
kabelverbinding weer met plakband fixeren.
Después de lubricar el engranaje helicoidal, fijar de nuevo
con cinta adhesiva el cable y el flexo.
Dopo la lubrificazione della vite senza fine fissare nuova
-
mente cavi e conduttori flessibili.
Efter att snäckväxeln smorts: Fixera åter kabeln och den
flexibla ledaren med samma typ av tejp.
Og fastgør kablet og Flexlederen med klæbebånd igen, når
snekken er blevet smurt.
Kabel einstecken
Cables plug in
Des câbles enfoncer
Kabels aansluiten
Los cables conectan
I cavi connettono
Kablarna ansluta
Kablerne forbinde
Page 33
33
1.

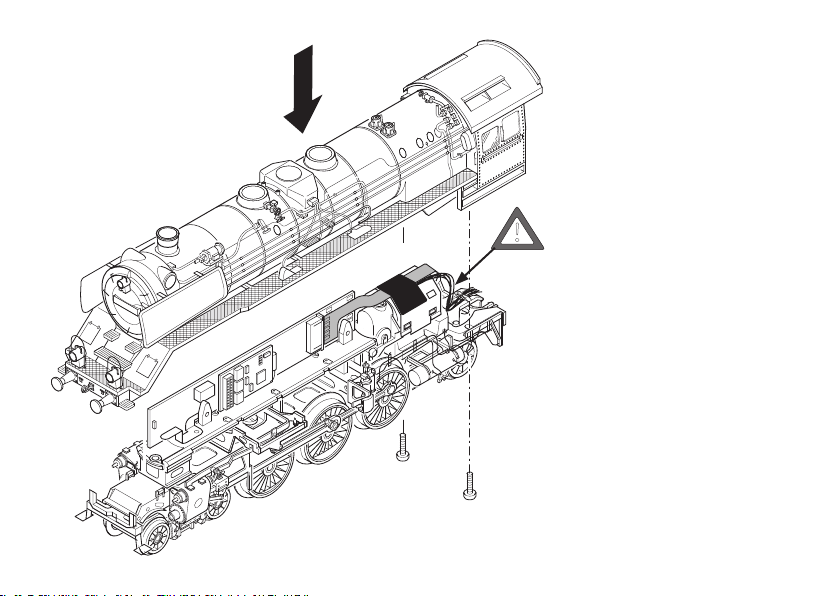

Beim Aufsetzen des Lokgehäuses die
Kabel beachten.
Please pay attention to the wires
when putting the locomotive body on
the frame.
Faire attention aux fils lors de la mise
en place de la superstructure de la
loco.
Let op de draden bij het terugplaatsen
van de lockap.
Al colocar la carcasa de la locomotora, tener presentes los cables.
In fase di applicazione del telaio
della locomotiva prestare attenzione
ai cavi.
Vid montering av lokkåpan: Akta
kablarna.
Pas på kablet ved påsætning af lokomotivets hus.
!
Page 34
34

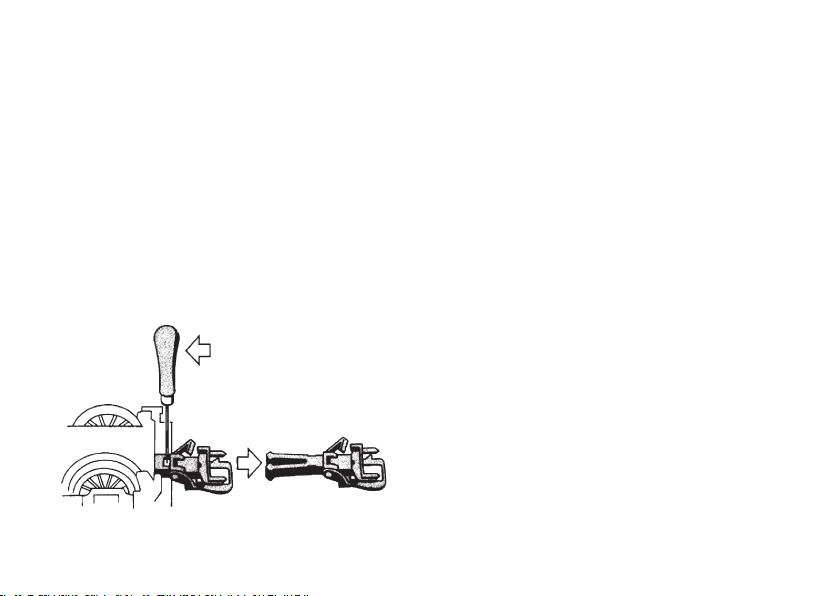

Kupplung austauschen
Exchanging the close coupler
Remplacement de l’attelage court
Omwisselen van de kortkoppeling
Enganches cortos
Sostituzione del gancio corto
Utbyte av kortkoppel
Udskiftning af kortkoblingen
Page 35
35

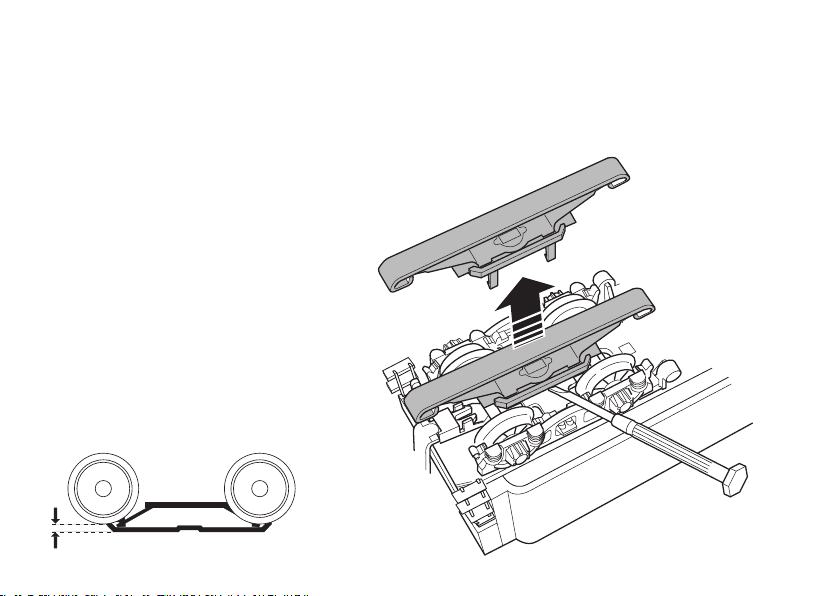

Schleifer auswechseln
Changing the pickup shoe
Changer le frotteur
Vervangen van het sleepcontact
Cambio del patín toma-corriente
Sostituzione del pattino
Byt släpsko
Udskiftning af slæbesko
2 mm
Page 36

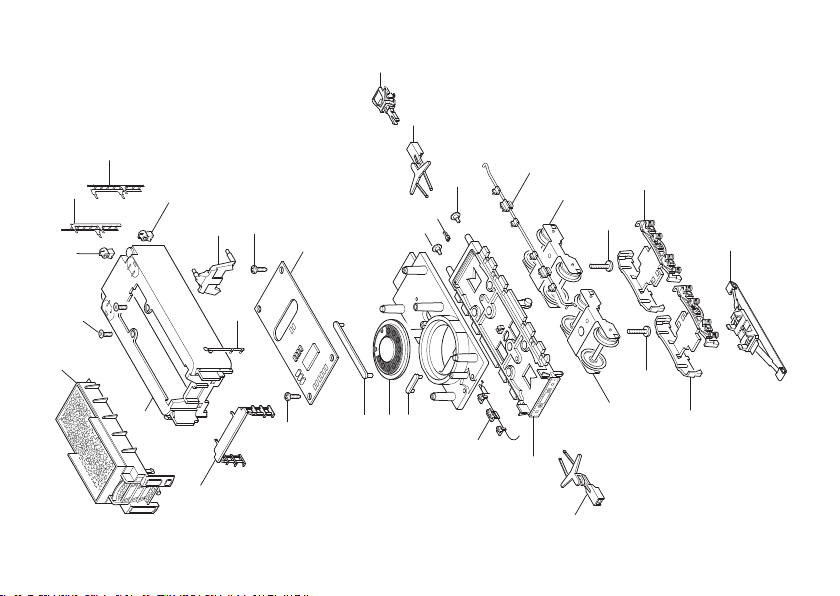

36
70
71
72
73
70
44
42
55
59
60
57
58
61
22
49
64
63
62
65
66
67
67
69
21
29
30
31
32
33
35
38
37
39
51
50
2
7
8
60
58
61
57
56
43
44
5
1
3
6
9
10
12
13
14
15
16
18
17
19
20
23
26
25
24
40
41
54
46
52
53
59
28
27
34
36
45
47
48
11
68
68
3
52
25
4
16
Details der Darstellung können von dem Modell abweichen.
Page 37
37
1 Lok-Aufbau komplett 143 655
2 Führerhaus 143 657
3 Glasteile 116 476
4 Kessel 109 212
5 Umlauf 143 656
6 Rauchkammertür 109 218
7 Windleitblech links 109 238
8 Windleitblech rechts 109 235
9 Nummernschild 143 658
10 Lichtmaschine 226 041
11 Pfeife 496 770
12 Trittblech 109 234
13 Handrad 282 230
14 Laterne 219 671
15 Laterne 219 609
16 Rohre und Leitungen 116 507
17 Ansteckteile 116 508
18 Einströmrohr 109 222
19 Puffer 761 720
20 Haken 282 390
21 Zylinderschraube 785 200
22 Flachkopfschraube 19 7086 28
23 Decoder 143 654
24 Kontaktfeder 109 055
25 Linsenschraube 786 330
26 Leiterplatte 143 534
27 Leiterplatte 109 196
28 Schmierpumpe 219 529
29 Luftpumpe 465 800
30 Speisewasserpumpe 107 304
31 Pumpenträger 109 187
32 Hauptluftbehälter links 109 189
33 Hauptluftbehälter rechts 109 188
34 Hilfsluftbehälter 219 533
35 Leitung links 109 191
36 Leitung rechts 109 190
37 Zugstange 109 195
38 Bolzen 298 020
39 Schaltschieberfeder 7 194
40 Trägerplatte 109 184
41 Rahmenblende 109 223
42 Zylinder links 343 640
43 Zylinder rechts 343 620
44 Linsenschraube 786 750
45 Motor 231 479
46 Haltebügel 231 478
47 Motoraufnahme 231 761
48 Senkschraube 786 790
49 Treibgestell 109 173
mit
50 Beisatzrad 109 648
51 Lagerbolzen 280 660
52 Isolierplatte 253 600
53 Linsenschraube 786 750
54 Gestängeattrappe 109 193
55 Gestänge links 109 198
56 Gestänge rechts 109 197
57 Kuppelstange 216 526
58 Distanzring 206 262
Page 38
38
93
84
83
85
86
87
88
89
91
94
94
95
95
96
96
97
90
74
76
77
80
78
79
3
81
43
82
43
80
89
75
92
Details der Darstellung
können von dem Modell
abweichen.
Page 39
39
59 Sechskantmutter 499 830
60 Sechskantansatzschraube 499 840
61 Sechskantansatzschraube 223 431
62 Treibradsatz A 138 764
63 Treibradsatz B 138 765
64 Treibradsatz C 138 766
65 Haftreifen 7 152
66 Druckfeder 214 330
67 Bremsattrappe 109 179
68 Senkschraube 786 790
69 Laufgestell komplett 143 708
70 Blattfeder 282 580
71 Drehgestellrahmen 343 390
72 Laufradsatz 138 785
73 Zylinderansatzschraube 753 000
74 Tender-Aufbau, komplett 143 660
75 Kohlenkasten 109 064
76 Leiter links 109 063
77 Leiter rechts 109 061
78 Bühne 219 663
79 Griffstange 219 668
80 Laterne 219 671
81 Senkschraube 786 790
82 Leiterplatte Motorelektronik 143 543
83 Lautsprecher 508 617
84 Haltebügel 209 693
85 Haltebügel 209 442
86 Boden 109 201
87 Leitung links 109 203
88 Leitung rechts 109 202
89 Puffer 761 720
90 Haken 282 390
91 Kupplung 7 203
92 Kupplungsdeichsel 463 640
93 Kupplungsdeichsel 463 330
94 Drehgestell 138 773
95 Zylinderschraube 750 230
96 Drehgestellrahmen 109 208
97 Schleifer 206 370
Kolbenstangenschutzrohr 219 599
Bremsleitung 311 529
Page 40
144682/0309/HaEf
Änderungen vorbehalten
© Gebr. Märklin & Cie. GmbH
Gebr. Märklin & Cie. GmbH
Stuttgarter Str. 55-57
D-73008 Göppingen
www.maerklin.com
This device complies with Part 15 of the FCC Rules.
Operation is subject to the following two conditions:
(1) This device may not cause harmful interference, and
(2) this device must accept any interference received, including
interference that may cause undesired operation.
Loading...
