Page 1

Modell der Reihe T44

37943

Page 2

Inhaltsverzeichnis:

Seite Informationen zum Vorbild 4 Sicherheitshinweise 6 Wichtige Hinweise 6 Funktionen 6 Schaltbare Funktionen 7 Parameter / Register 22 Wartung und Instandhaltung 24 Ersatzteile 30

Table of Contents:

Page Information about the prototype 4 Safety Notes 8 General Notes 8 Functions 8 Controllable Functions 9 Parameter / Register 22 Service and maintenance 24 Spare Parts 30

Sommaire :

Page Informations concernant la locomotive réelle 5 Remarques importantes sur la sécurité 10 Informations générales 10 Fonctionnement 10 Fonctions commutables 11 Paramètre / Registre 22 Entretien et maintien 24 Pièces de rechange 30

Inhoudsopgave:

Pagina Informatie van het voorbeeld 5 Veiligheidsvoorschriften 12 Algemene informatie 12 Functies 12 Schakelbare functies 13 Parameter / Register 22 Onderhoud en handhaving 24 Onderdelen 30

Page 3

Indice de contenido:

Página Aviso de seguridad 14 Informaciones generales 14 Funciónes 14 Funciones posibles 15 Parámetro / Registro 22 El mantenimiento 24 Recambios 30

Indice del contenuto:

Pagina Avvertenze per la sicurezza 16 Avvertenze generali 16 Funzioni 16 Funzioni commutabili 17 Parametro / Registro 22 Manutenzione ed assistere 24 Pezzi di ricambio 30

Innehållsförteckning:

Sidan Säkerhetsanvisningar 18 Allmänna informationer 18 Funktioner 18 Kopplingsbara funktioner 19 Parameter / Register 22 Underhåll och reparation 24 Reservdelar 30

Indholdsfortegnelse:

Side Vink om sikkerhed 20 Generelle oplysninger 20 Funktioner 20 Styrbare funktioner 21 Parameter / Register 22 Service og reparation 24 Reservedele 30

Page 4

Informationen zum Vorbild:

T44 - Die Kraft des Nordens. In den 1960er-Jahren waren die älteren Baureihen schwedischer

Diesellokomotiven den Anforderungen zunehmend nicht mehr gewachsen. Die Wagen wurden länger und schwerer und damit steigerte sich der Bedarf an einer modernen Diesel-Rangierlokomotive. Die Schwedischen Staatsbahnen orderten bei der Firma NOHAB (Trollhättan) eine Rangierlok mit der Achsfolge Bo‘Bo‘. Die vierachsige, 76 t schwere Lok hat eine Länge von 15,4 m, eine Leistung von 1.235 kW und erreicht eine Geschwindigkeit von 100 km/h. Seit ihrer Indienststellung 1968 leistet die Baureihe T44 zuverlässig Dienst im Rangierbetrieb, ist aber auch für leichte Güterzüge auf der Strecke anzutreffen. Ihr Aufgabengebiet kann ungefähr mit der Baureihe 290 der Deutschen Bundesbahn verglichen werden. Die Baureihe T44 hat während ihrer Einsatzzeit die eine oder andere Lackierungsvariante hinter sich, aktuell ist sie in der attraktiven blauen Farbgebung der SJ in Schweden unterwegs, die klassischste ist aber sicherlich die orange-blaue Ausführung der Epoche IV.

Information about the Prototype:

T44 - The Power of the North. In the Sixties, the older classes of Swedish diesel locomotives

were no longer able to meet the railroad‘s requirements. The cars had become longer and heavier, thereby increasing the demand for modern diesel switch engine. The Swedish State Railways ordered a switch engine with a B-B wheel arrangement from the ﬁrm NOHAB (Trollhättan, Sweden). This four-axle, 76 metric ton heavy locomotive has a length of 15.4 meters / 50 feet 6-5/16 inches, a power output of 1,235 kilowatts / 1,656 horsepower and reaches a maximum speed of 100 km/h / 63 mph. The class T44 has given reliable results since being placed into service in 1968, but it also used for light freight trains out on the line. The range of its tasks is approximately comparable to that of the German Federal Railroad‘s class 290. The class T44 has had several paint schemes during its service life. Currently, it is run in Sweden in the SJ‘s attractive blue paint scheme. The really classic scheme is surely the orange/blue version from Era IV.

Page 5

Informations concernant la locomotive réelle:

T44 - La puissance nordique. Dans les années 1960, les anciennes séries de locomotives die-

sel suédoises étaient de moins en moins capables de satisfaire aux exigences. Les voitures étaient devenues plus longues et de plus lourdes et la nécessité d‘une locomotive de manœuvre diesel moderne devenait évidente. Les chemins de fer suédois commandèrent à la ﬁrme NOHAB (Trollhättan) une locomotive de manœuvre avec la disposition d‘essieux BB. Cette locomotive à 4 essieux de 76 t fait 15,4 m de long, fournit une puissance de 1235 kW et peut atteindre une vitesse de 100 km/h. Depuis sa mise en service en 1968, la série T44 assure un service de triage ﬁable et remorque même parfois des trains marchandises légers. Son domaine d‘utilisation est comparable à celui de la série 290 de la Deutsche Bundesbahn. Durant son temps de service, la série 44 a connu différentes livrées ; actuellement, elle circule en Suède dans le bel habit bleu des SJ, mais la version la plus classique est sans aucun doute la livrée orange/bleu de l‘époque IV.

Informatie van het voorbeeld:

T44 - De Kracht van het Noorden. In de jaren 1960 waren de oudere series Zweedse diesellocomo-

tieven in toenemende mate niet meer tegen de eisen opgewassen. De wagens werden langer en zwaarder en daarmee steeg de behoefte aan een moderne dieselrangeerlocomotief. De Zweedse Staatsspoorwegen bestelden bij de ﬁrma NOHAB (Trollhättan) een rangeerloc met de asindeling Bo‘Bo‘. De vierassige 76 t zware loc heeft een lengte van 15,4 m, een vermogen van 1235 kW en bereikt een snelheid van 100 km/h. Sinds haar indienststelling in 1968 levert de serie T44 betrouwbare diensten in het rangeerbedrijf, maar is ook voor lichte goederentreinen op het traject aan te treffen. Haar takenpakket kan ongeveer met dat van de serie 290 van de Deutsche Bundesbahn vergeleken worden. De serie T44 heeft tijdens haar inzetperiode de een en andere kleurstellingsvariant achter zich, actueel is ze in de attractieve blauwe kleurstelling van de SJ in Zweden onderweg, de meest klassieke is echter stellig de oranje-blauwe uitvoering voorr tijdperk IV.

Page 6

Sicherheitshinweise

• Die Lok darf nur mit einem dafür bestimmten Betriebssystem (Märklin AC, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden.

• Nur Schaltnetzteile/Transformatoren verwenden, die Ihrer örtlichen Netzspannung entsprechen.

•

Die Lok darf nur aus einer Leistungsquelle versorgt werden.

• Beachten Sie unbedingt die Sicherheitshinweise in der Bedienungsanleitung zu Ihrem Betriebssystem.

• Für den konventionellen Betrieb der Lok muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.

• Setzen Sie das Modell keiner direkten Sonneneinstrahlung, starken Temperaturschwankungen oder hoher Luftfeuchtigkeit aus.

Wichtige Hinweise

• Die Bedienungsanleitung und die Verpackung sind Bestandteile des Produktes und müssen deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben werden.

• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.

• Gewährleistung und Garantie gemäß der beiliegenden Garantieurkunde.

• Entsorgung: www.maerklin.com/en/imprint.html

Funktionen

• Erkennung der Betriebsart: automatisch.

• Einstellbare Adressen:

1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adresse ab Werk: 44

• Mfx-Technologie für Mobile Station / Central Station. Name ab Werk: T 44 384 Cargo

• Veränderbare Anfahrverzögerung (ABV).

• Veränderbare Bremsverzögerung (ABV).

• Veränderbare Höchstgeschwindigkeit.

• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsverzögerung, Höchstgeschwindigkeit): über Control Unit, Mobile Station oder Central Station.

• Fahrtrichtungsabhängige Stirnbeleuchtung.

• Diverse schaltbare Funktionen.

• Im Analogbetrieb stehen nur die Fahr- und Lichtwechselfunktionen zur Verfügung.

Page 7

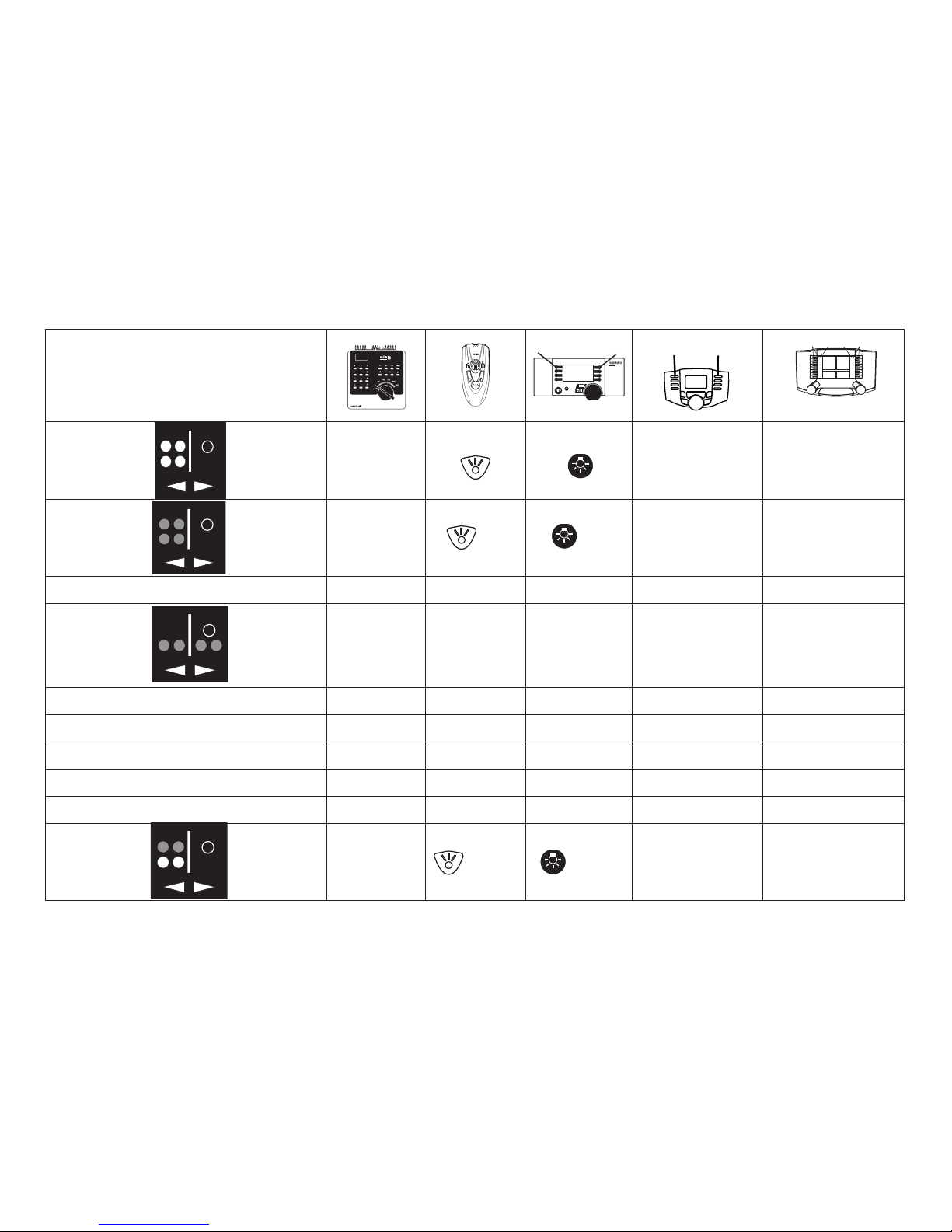

Schaltbare Funktionen

function/off Funktion f0 Funktion f0

function + f1 + f1 + f8 f0 + f1 f0 + f1

Betriebsgeräusch f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2

function + f3 + f3 + f1 f0 + f3 f0 + f3

ABV aus f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4 Geräusch: Bremsenquietschen aus — — Funktion 5 Funktion f5 Funktion f5 Geräusch: Signalhorn — — Funktion 6 Funktion f6 Funktion f6 Rangiergang — — Funktion 3 Funktion f7 Funktion f7 Fahrgeräusch: Schienenstöße — — Funktion 7 Funktion f8 Funktion f8

function +

f1 + f3

+ f1 + f3 + f1 + f8 f0 + f1 + f3 f0 + f1 + f3

f0 f8 f0f8

Digital / Systems

STOP

mobile station

systems

Page 8

Functions

• Recognition of the mode of operation: automatic.

• Addresses that can be set:

1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Address set at the factory: 44

• Mfx technology for the Mobile Station / Central Station. Name set at the factory: T 44 384 Cargo

• Adjustable Acceleration delay (ABV).

• Adjustable Braking delay (ABV).

• Adjustable maximum speed.

• Setting the locomotive parameters (address, acceleration/ braking delay, maximum speed): with the Control Unit, Mobile Station, Central Station.

• Headlights, changing over with the direction of travel.

• Various controllable functions.

• Only the train control functions and headlight changeover feature are available in analog operation.

Safety Notes

• This locomotive is to be used only with an operating system designed for it (Märklin AC, Märklin Delta, Märklin Digital or Märklin Systems).

• Use only switched mode power supply units and transformers that are designed for your local power system.

• This locomotive must never be supplied with power from more than one transformer.

• Pay close attention to the safety notes in the instructions for your operating system.

• The feeder track must be equipped to prevent interference with radio and television reception, when the locomotive is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose.

• WARNING! Sharp edges and points required for operation.

• Do not expose the model to direct sunlight, extreme changes in temperature, or high humidity.

Important Notes

• The operating instructions and the packaging are a component part of the product and must therefore be kept as well as transferred along with the product to others.

• Please see your authorized Märklin dealer for repairs or spare parts.

• The warranty card included with this product speciﬁes the warranty conditions.

• Disposing: www.maerklin.com/en/imprint.html

Page 9

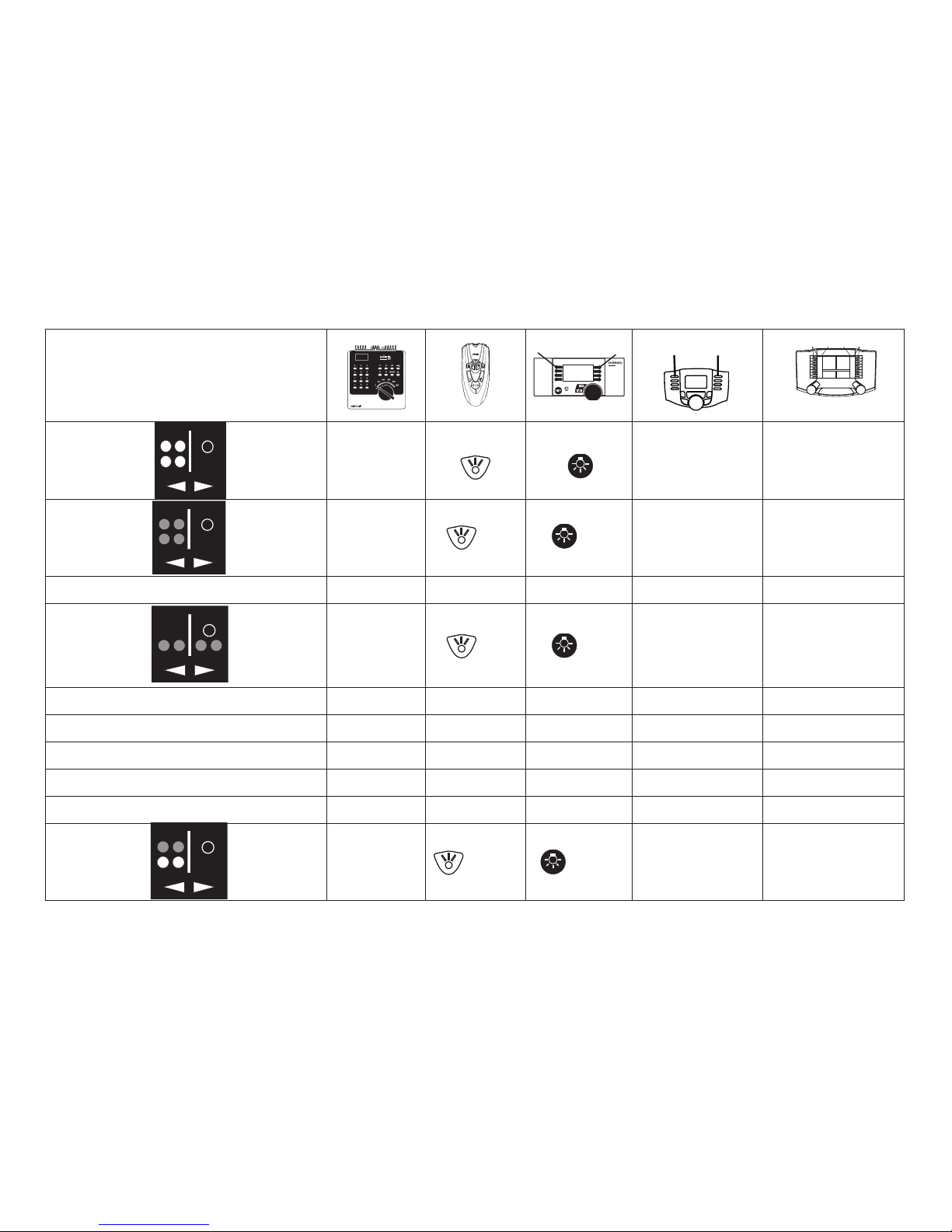

Controllable Functions

function/off Function f0 Function f0

function + f1 + f1 + f8 f0 + f1 f0 + f1

Locomotive operating sounds f2 Function 2 Function 2 Function f2 Function f2

function + f3 + f3 + f1 f0 + f3 f0 + f3

ABV, off f4 Function 4 Funvtion 4 Function f4 Function f4 Sound effect: Squealing brakes off — — Function 5 Function f5 Function f5 Sound effect: Horn — — Function 6 Function f6 Function f6 Low speed switching range — — Function 3 Function f7 Function f7 Operating sounds: rail joints — — Function 7 Function f8 Function f8

function +

f1 + f3

+ f1 + f3 + f1 + f8 f0 + f1 + f3 f0 + f1 + f3

f0 f8 f0f8

Digital / Systems

STOP

mobile station

systems

Page 10

Remarques importantes sur la sécurité

• La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin AC, Märklin Delta, Märklin Digital ou Märklin Systems).

• Utiliser uniquement des convertisseurs et transformateurs correspondant à la tension du secteur local.

• La locomotive ne peut être alimentée en courant que par une seule source de courant.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi de votre système d’exploitation.

• Pour l’exploitation de la locomotive en mode conventionnel, la voie de raccordement doit être déparasitée. A cet effet, utiliser le set de déparasitage réf. 74046. Le set de déparasitage ne convient pas pour l’exploitation en mode numérique.

• ATTENTION! Pointes et bords coupants lors du fonctionnement du produit.

• Ne pas exposer le modèle à un ensoleillement direct, à de fortes variations de température ou à un taux d‘humidité important.

Information importante

• La notice d‘utilisation et l’emballage font partie intégrante du produit ; ils doivent donc être conservés et, le cas échéant, transmis avec le produit.

• Pour toute réparation ou remplacement de pièces, adressesvous à votre détaillant-spécialiste Märklin.

• Garantie légale et garantie contractuelle conformément au certiﬁcat de garantie ci-joint.

• Elimination : www.maerklin.com/en/imprint.html

Fonctionnement

• Détection du mode d’exploitation : automatique.

• Adresses disponibles :

1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adresse encodée en usine : 44

• Technologie mfx pour Mobile Station / Central Station. Nom encodée en usine : T 44 384 Cargo

• Temporisation d’accélération réglable (ABV).

• Temporisation de freinage réglable (ABV).

• Vitesse maximale réglable.

• Réglage des paramètres de la loco (adresse, temporisation accélér.-freinage, vitesse maximale) : via Control Unit, Mobile Station ou Central Station.

•

Feux de signalisation avec inversion selon sens de marche.

• Diverses fonctions commutables.

• En mode d’exploitation analogique, seules les fonctions relatives à la conduite et à l‘inversion des feux sont disponibles.

Page 11

Fonctions commutables

function/off Fonction f0 Fonction f0

function + f1 + f1 + f8 f0 + f1 f0 + f1

Bruit de roulement f2 Fonction 2 Fonction 2 Fonction f2 Fonction f2

function + f3 + f3 + f1 f0 + f3 f0 + f3

ABV, désactivé f4 Fonction 4 Fonction 4 Fonction f4 Fonction f4 Bruitage : Grincement de freins désactivé — — Fonction 5 Fonction f5 Fonction f5 Bruitage : trompe, signal — — Fonction 6 Fonction f6 Fonction f6 Vitesse de manœuvre — — Fonction 3 Fonction f7 Fonction f7 Bruit de roulement : joints de rail — — Fonction 7 Fonction f8 Fonction f8

function +

f1 + f3

+ f1 + f3 + f1 + f8 f0 + f1 + f3 f0 + f1 + f3

f0 f8 f0f8

Digital / Systems

STOP

mobile station

systems

Page 12

Functies

• Herkenning van het bedrijfssysteem: automatisch.

• Instelbare adressen:

1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Vanaf de fabriek ingesteld: 44

• Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: T 44 384 Cargo

• Instelbare optrekvertraging (ABV).

• Instelbare afremvertraging (ABV).

• Instelbare maximumsnelheid.

• Instellen van de locomotiefparameters (adres, optrek-/ afremvertraging, maximumsnelheid): d.m.v. Control Unit, Mobile Station of Central Station.

• Rijrichtingafhankelijke frontseinen.

• Diverse schakelbare functies.

• In analoogbedrijf zijn alleen de rij- en lichtwissel-functies beschikbaar.

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrijfssysteem (Märklin AC, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden.

• Alleen net-adapters en transformatoren gebruiken waarvan de aangegeven netspanning overeenkomt met de netspanning ter plaatse.

• De loc mag niet vanuit meer dan één stroomvoorziening gelijktijdig gevoed worden.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• OPGEPAST! Functionele scherpe kanten en punten.

• Stel het model niet bloot aan in directe zonnestraling, sterke temperatuurwisselingen of hoge luchtvochtigheid.

Belangrijke aanwijzing

• De gebruiksaanwijzing en de verpakking zijn een bestanddeel van het product en dienen derhalve bewaard en meegeleverd te worden bij het doorgeven van het product.

• Voor reparatie of onderdelen kunt u zich tot uw Märklin handelaar wenden.

• Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs.

• Afdanken: www.maerklin.com/en/imprint.html

Page 13

Schakelbare functies

function/off Functie f0 Functie f0

function + f1 + f1 + f1 f0 + f1 f0 + f1

Rijgeluiden f2 Functie 2 Functie 2 Functie f2 Functie f2

function + f3 + f3 Functie 1 Functie f3 Functie f3

ABV, uit f4 Functie 4 Functie 4 Functie f4 Functie f4 Geluid: piepende remmen uit — — Functie 5 Functie f5 Functie f5 Geluid: signaalhoorn — — Functie 6 Functie f6 Functie f6 Rangeerstand — — Functie 3 Functie f7 Functie f7 Rijgeluid: raillassen — — Functie 7 Functie f8 Functie f8

function +

f1 + f3

+ f1 + f3 + f1 + f8 f0 + f1 + f3 f0 + f1 + f3

f0 f8 f0f8

Digital / Systems

STOP

mobile station

systems

Page 14

Aviso de seguridad

• La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin AC – Märklin Delta – Märklin Digital o Märklin Systems).

• Emplear únicamente fuentes de alimentación conmutadas y transformadores que sean de la tensión de red local.

• La alimentación de la locomotora deberá realizarse desde una sola fuente de suminitro.

•

Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

• Para el funcionamiento convencional de la locomotora deben suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

• ¡ATENCIÓN! Esquinas y puntas aﬁladas condicionadas a la función.

• No exponer el modelo en miniatura a la radiación solar directa, a oscilaciones fuertes de temperatura o a una humedad del aire elevada.

Notas importantes

• Las instrucciones de empleo y el embalaje forman parte íntegra del producto y, por este motivo, deben guardarse y entregarse junto con el producto en el caso de venderlo o transmitirlo a otro.

• Para reparaciones o recambios contacte con su proveedor Märklin especializado.

• Responsabilidad y garantía conforme al documento de garantía que se adjunta.

• Eliminación: www.maerklin.com/en/imprint.html

Funciones

• Reconocimiento del sistema: automático.

• Códigos disponibles:

1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Código de fábrica: 44

• Tecnología mfx para la Mobile Station/Central Station. Nombre de fábrica: T 44 384 Cargo

• Arranque lento variable (ABV).

• Frenado lento variable (ABV).

• Velocidad máxima variable.

• Fijar parámetros de la locomotora (código, arranque y frenado, velocidad máxima): por el Control Unit, Mobile Station o Central Station.

• Faros frontales dependendientes del sentido de marcha.

• Diversas funciones gobernables.

• En funcionamiento en modo analógico están disponibles únicamente las funciones de tracción y de alternancia de luces.

Page 15

Funciones posibles

function/off Función f0 Función f0

function + f1 + f1 + f8 f0 + f1 f0 + f1

Ruido de marcha f2 Función 2 Función 2 Función f2 Función f2

function + f3 + f3 + f1 f0 + f3 f0 + f3

ABV, apagado f4 Función 4 Función 4 Función f4 Función f4 Ruido: Desconectar chirrido de los frenos — — Función 5 Función f5 Función f5 Ruido: Bocina de aviso — — Función 6 Función f6 Función f6 Maniobrar (velocidad lenta) — — Función 3 Función f7 Función f7 Ruido de marcha: Juntas de carriles — — Función 7 Función f8 Función f8

function +

f1 + f3

+ f1 + f3 + f1 + f8 f0 + f1 + f3 f0 + f1 + f3

f0 f8 f0f8

Digital / Systems

STOP

mobile station

systems

Page 16

Funzioni

• Riconoscimento del tipo di funzionamento: automatico.

• Indirizzi impostabili:

1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Indirizzo di fabbrica: 44

• Tecnologia Mfx per Mobile Station / Central Station. Nome di fabbrica: T 44 384 Cargo

• Ritardo di avviamento modiﬁcabile (ABV).

• Ritardo di frenatura modiﬁcabile (ABV).

• Velocità massima modiﬁcabile.

• Regolazione dei parametri della locomotiva (indirizzo, ritardo di avviamento/frenatura, velocità massima): tramite Control Unit, Mobile Station oppure Central Station.

• Illuminazione di testa dipendente dalla direzione di marcia.

• Svariate funzionalità commutabili.

• Nel funzionamento analogico si hanno a disposizione solamente le funzioni di marcia e di commutazione dei fanali.

Avvertenze per la sicurezza

• Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (Märklin AC, Märklin Delta, Märklin Digital oppure Märklin Systems).

• Impiegare soltanto alimentatori “switching“ e trasformatori che corrispondono alla Vostra tensione di rete locale.

• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Vogliate prestare assolutamente attenzione alle avvertenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

• Per il funzionamento tradizionale della locomotiva il binario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

• AVVERTENZA! Per motivi funzionali i bordi e le punte sono spigolosi.

• Non esponete tale modello ad alcun irraggiamento solare diretto, a forti escursioni di temperatura oppure a elevata umidità dell’aria.

Avvertenze importanti

• Le istruzioni di impiego e l‘imballagio costituiscono un componente sostanziale del prodotto e devono pertanto venire conservati nonché consegnati insieme in caso di ulteriore cessione del prodotto.

• Per le riparazioni o le parti di ricambio, contrattare il rivenditore Märklin.

• Prestazioni di garanzia e garanzia in conformità all’accluso certiﬁcato di garanzia.

• Smaltimento: www.maerklin.com/en/imprint.html

Page 17

Funzioni commutabili

function/off Funzione f0 Funzione f0

function + f1 + f1 + f8 f0 + f1 f0 + f1

Rumore di marcia f2 Funzione 2 Funzione 2 Funzione f2 Funzione f2

function + f3 + f3 + f1 f0 + f3 f0 + f3

ABV, spento f4 Funzione 4 Funzione 4 Funzione f4 Funzione f4 Rumore: stridore dei freni escluso — — Funzione 5 Funzione f5 Funzione f5 Rumore: tromba di segnalazione — — Funzione 6 Funzione f6 Funzione f6 Andatura da manovra — — Funzione 3 Funzione f7 Funzione f7 Rumore di marcia: giunzioni delle rotaie — — Funzione 7 Funzione f8 Funzione f8

function +

f1 + f3

+ f1 + f3 + f1 + f8 f0 + f1 + f3 f0 + f1 + f3

f0 f8 f0f8

Digital / Systems

STOP

mobile station

systems

Page 18

Funktioner

• Driftsättet igenkänns automatiskt.

• Inställbara adresser:

1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adress från tillverkaren: 44

• Mfx-teknologi för Mobile Station / Central Station. Namn från tillverkaren: T 44 384 Cargo

• Accelerationsfördröjning kan ändras (ABV).

• Bromsfördröjning kan ändras (ABV).

• Toppfart kan ändras.

• Inställning av lokparametrar (Adress, acceleration/bromsfördröjning, toppfart): Via Control Unit, Mobile Station eller Central Station.

• Körriktningsberoende frontbelysning.

• Olika inställbara funktioner.

• Vid analog körning är endast den automatiska ljusväxlingsfunktionen tillgänglig.

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems).

• Använd endast nätadaptrar och transformatorer anpassade för det lokala elnätet.

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.

• När motorvagnens lokdel ska köras med konventionell/analog drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyddet får inte användas vid digital körning.

• VARNING! Funktionsbetingade vassa kanter och spetsar.

• Modellen får inte utsättas för direkt solljus, häftiga temperaturväxlingar eller hög luftfuktighet.

Viktig information

• Bruksanvisningen och förpackningen är en del av produkten och måste därför sparas och alltid medfölja produkten.

• Kontakta din Märklinfackhandlare för reparationer och reservdelar.

• Garantivillkor framgår av bifogade garantibevis.

• Hantering som avfall: www.maerklin.com/en/imprint.html

Page 19

Kopplingsbara funktioner

function/off Funktion f0 Funktion f0

function + f1 + f1 + f8 f0 + f1 f0 + f1

Körljud f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2

function + f3 + f3 + f1 f0 + f3 f0 + f3

ABV, från f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4 Ljud: Bromsgnissel, från — — Funktion 5 Funktion f5 Funktion f5 Ljud: Signalhorn — — Funktion 6 Funktion f6 Funktion f6 Rangerkörning — — Funktion 3 Funktion f7 Funktion f7 Körljud: Rälsskarvar — — Funktion 7 Funktion f8 Funktion f8

function +

f1 + f3

+ f1 + f3 + f1 + f8 f0 + f1 + f3 f0 + f1 + f3

f0 f8 f0f8

Digital / Systems

STOP

mobile station

systems

Page 20

Funktioner

• Registrering af driftsarten: automatisk.

• Indstillelige adresser:

1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adresse ab fabrik: 44

• Mfx-teknologi til Mobile Station / Central Station. Navn ab fabrik: T 44 384 Cargo

• Indstillelig kørselsforsinkelse (ABV).

• Indstillelig bremseforsinkelse (ABV).

• Indstillelig maksimalhastighed.

• Indstilling af lokomotivparametrene (adresse, kørsels-/ bremseforsinkelse, maksimalhastighed): Via Control Unit, Mobile Station eller Central Station.

• Køreretningsafhængig frontbelysning.

• Diverse styrbare funktioner.

• I analogdrift er det kun køre- og lysskiftefunktionerne, der er tilgængelige.

Vink om sikkerhed

•

Lokomotivet må kun bruges med et driftssystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems), der er bereg

net dertil.

• Anvend kun DC-DC-omformere og transformatorer, der passer til den lokale netspænding.

• Lokomotivet må ikke forsynes fra mere end én strømkilde ad gangen.

• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

• Ved konventionel drift af lokomotivet skal tilslutningssporet støjdæmpes. Dertil skal anvendes støjdæmpningssættet 74046. Støjdæmpningssættet er ikke egnet til digital drift.

• ADVARSEL! Skarpe kanter og spidser pga. funktionen.

• Modellen må ikke udsættes for direkte sollys, store temperaturudsving eller høj luftfugtighed.

Vigtige bemærkninger

• Betjeningsvejledning og emballage hører til produktet og skal derfor gemmes og medfølge, hvis produktet gives videre til andre.

• For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.

• Garanti ifølge vedlagte garantibevis.

• Bortskafning: www.maerklin.com/en/imprint.html

Page 21

Styrbare funktioner

function/off Funktion f0 Funktion f0

function + f1 + f1 + f8 f0 + f1 f0 + f1

Kørelyd f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2

function + f3 + f3 + f1 f0 + f3 f0 + f3

ABV, fra f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4 Lyd: Pibende bremser fra — — Funktion 5 Funktion f5 Funktion f5 Lyd: Signalhorn — — Funktion 6 Funktion f6 Funktion f6 Rangergear — — Funktion 3 Funktion f7 Funktion f7 Kørelyd Skinnestød — — Funktion 7 Funktion f8 Funktion f8

function +

f1 + f3

+ f1 + f3 + f1 + f8 f0 + f1 + f3 f0 + f1 + f3

f0 f8 f0f8

Digital / Systems

STOP

mobile station

systems

Page 22

CV (Parameter) • CV (Parameter) • CV (Paramètre) • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV (Parameter) • CV (Parameter)

CV-Nr.

Wert • Value • Valeur • Waarde • Valor • Valore • Värde • Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 01 - (80)* 255

Anfahrverzögerung • Acceleration delay • Temporisation accélération • Optrekvertraging • Regulación arranque • Ritardo di avviamento • Igångsättningsreglering • Kørselsforsinkelse

03 01 - (63)* 255

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging • Frenado lento • Ritardo di frenatura • Bromsfördröjning • Bremseforsinkelse

04 01 - (63)* 255

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

05 01 - (63)* 255

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Ripristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien

08 08

Lautstärke • Volume • Volume haut-parleur • Volume • Volumen del sonido • Intensità del suono • Ljudstyrka • Lydstyrke

63 01 - (63)* 255

* () = Control Unit 6021 / Mobile Station 60651/60652

Page 23

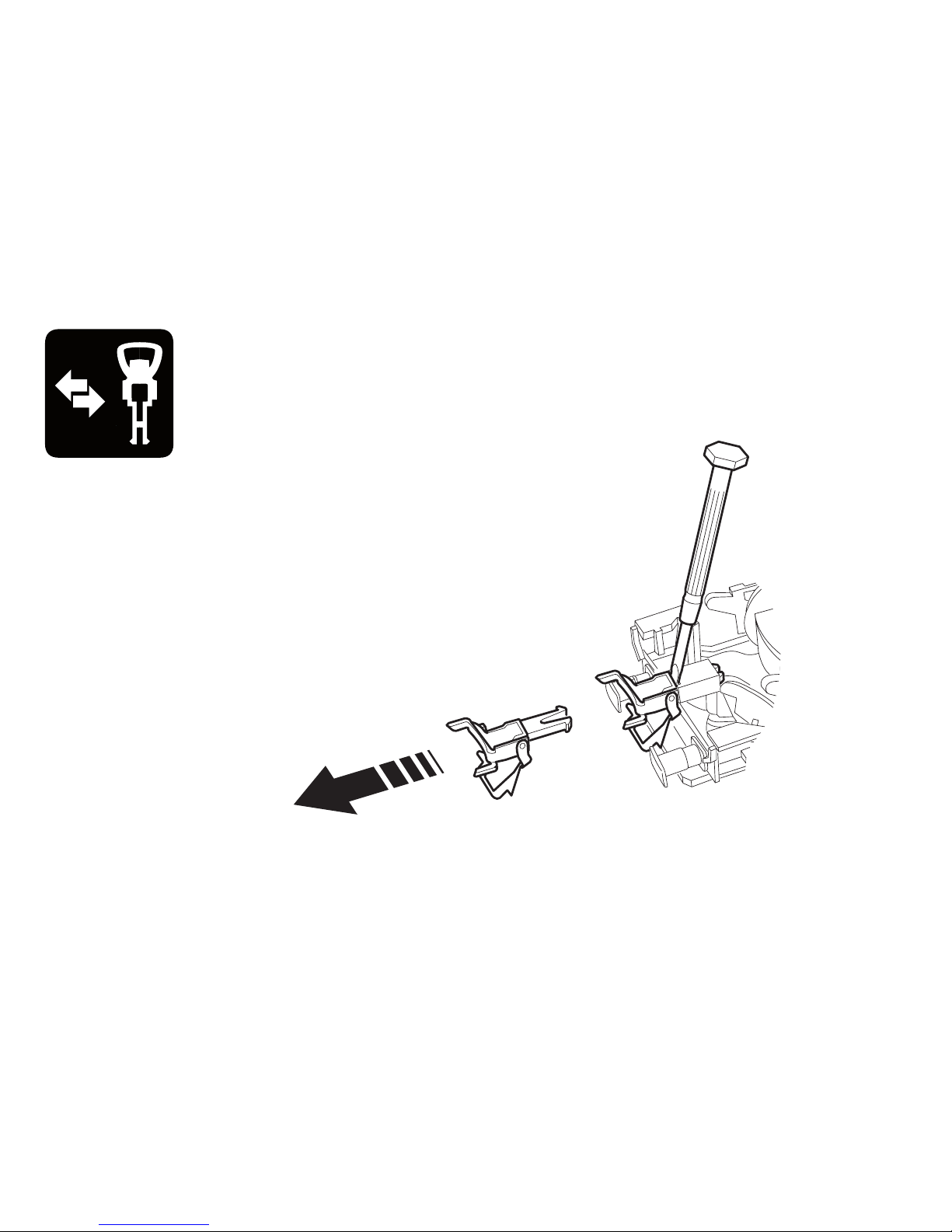

Page 24

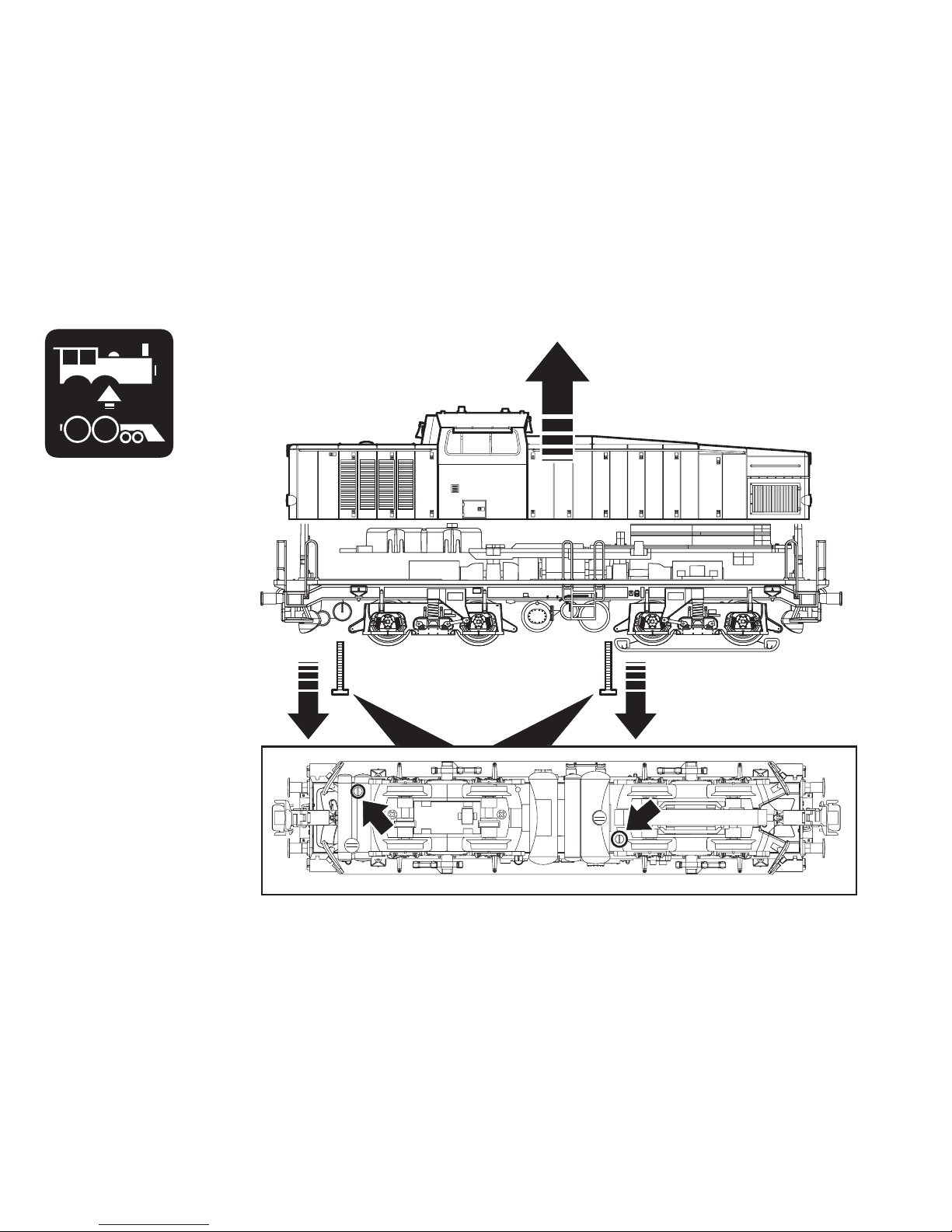

Page 25

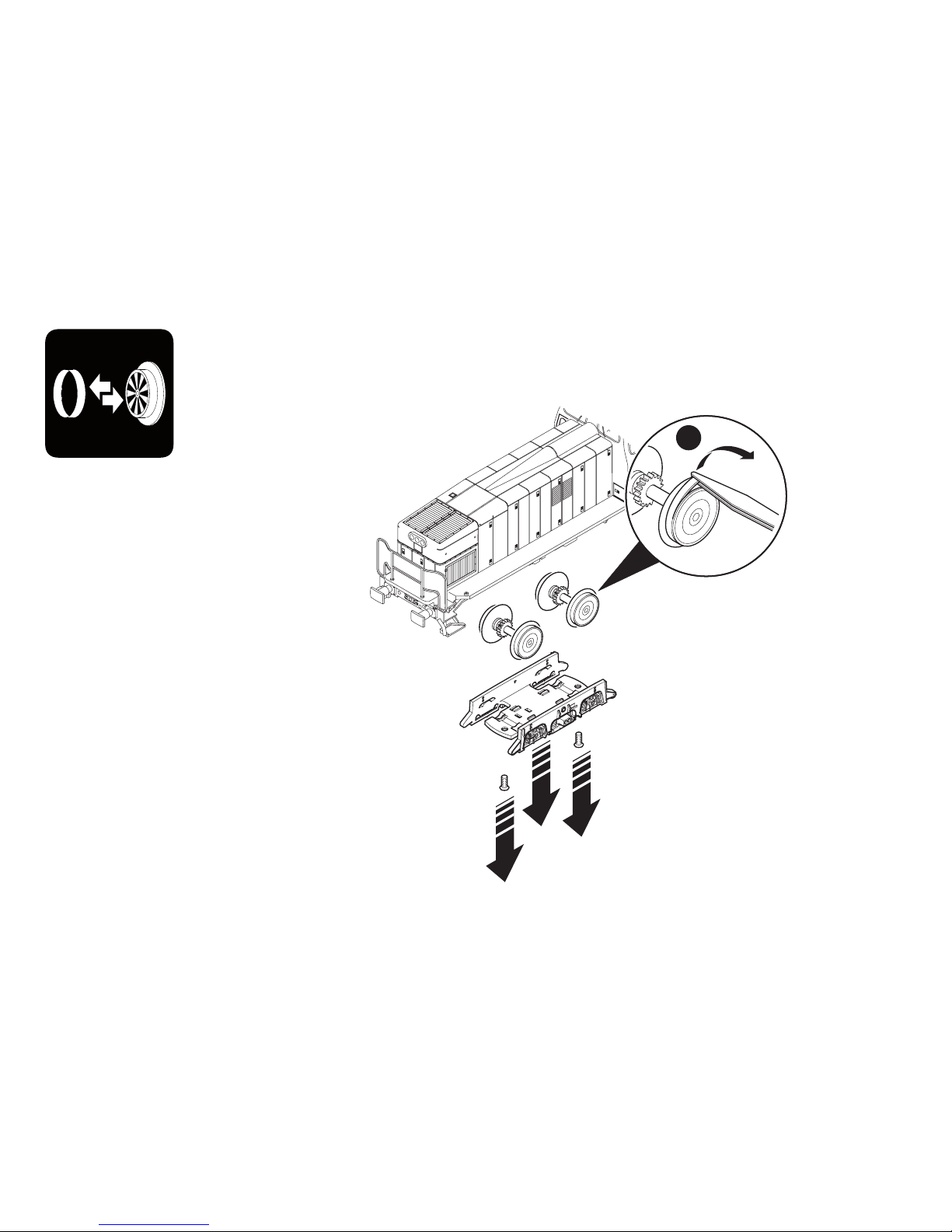

1.1.

Page 26

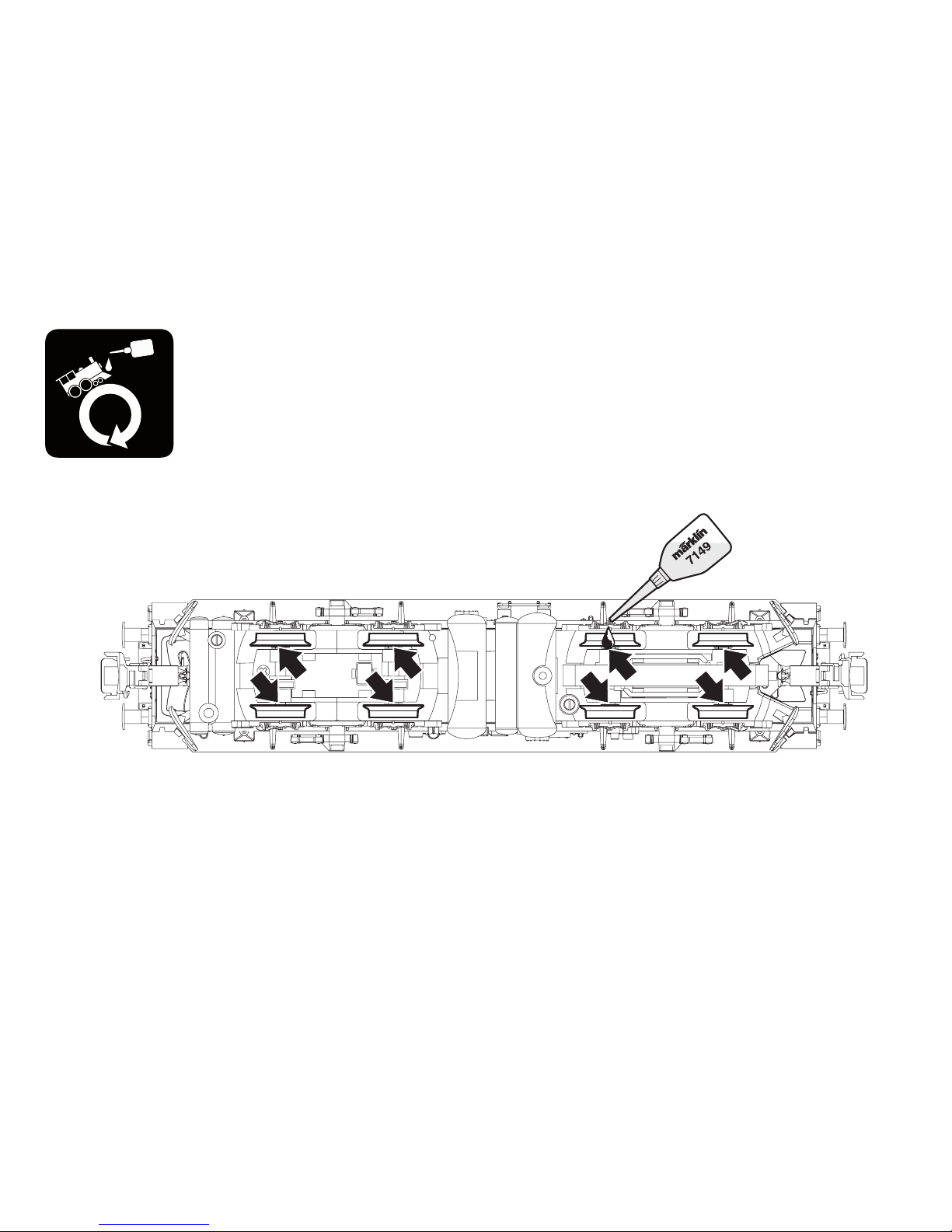

40h

Page 27

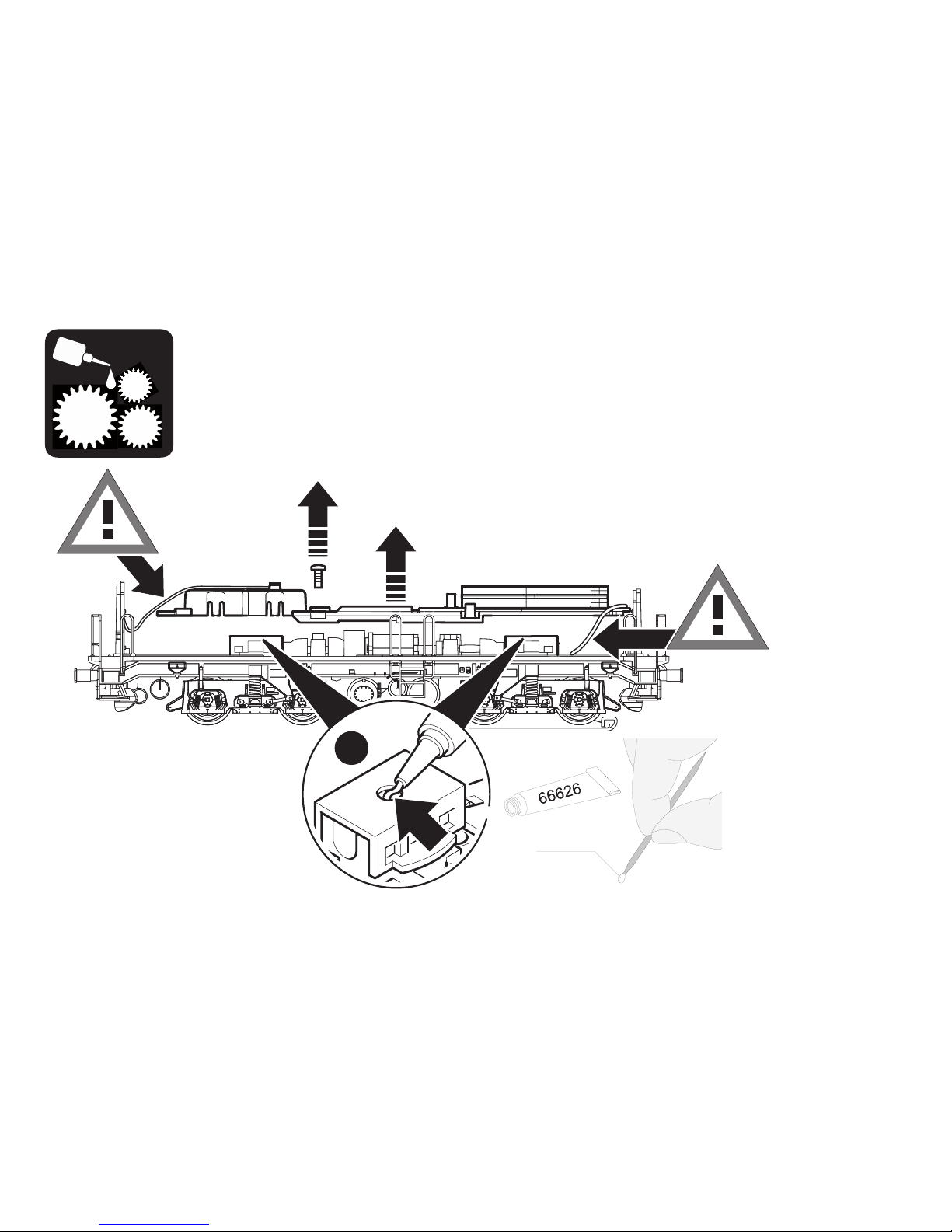

TRIX 66626

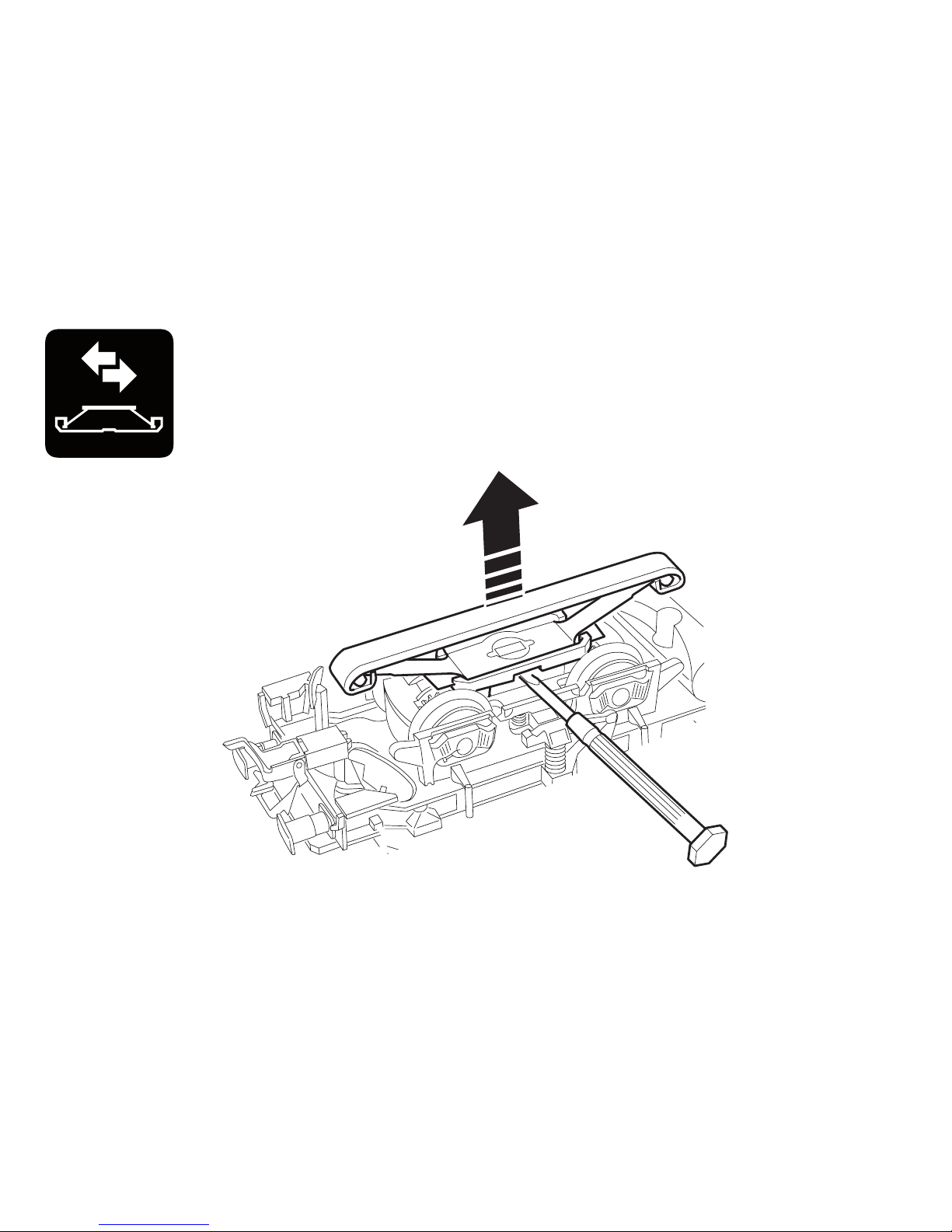

Page 28

Page 29

Page 30

Details der Darstellung können von dem Modell abweichen.

Page 31

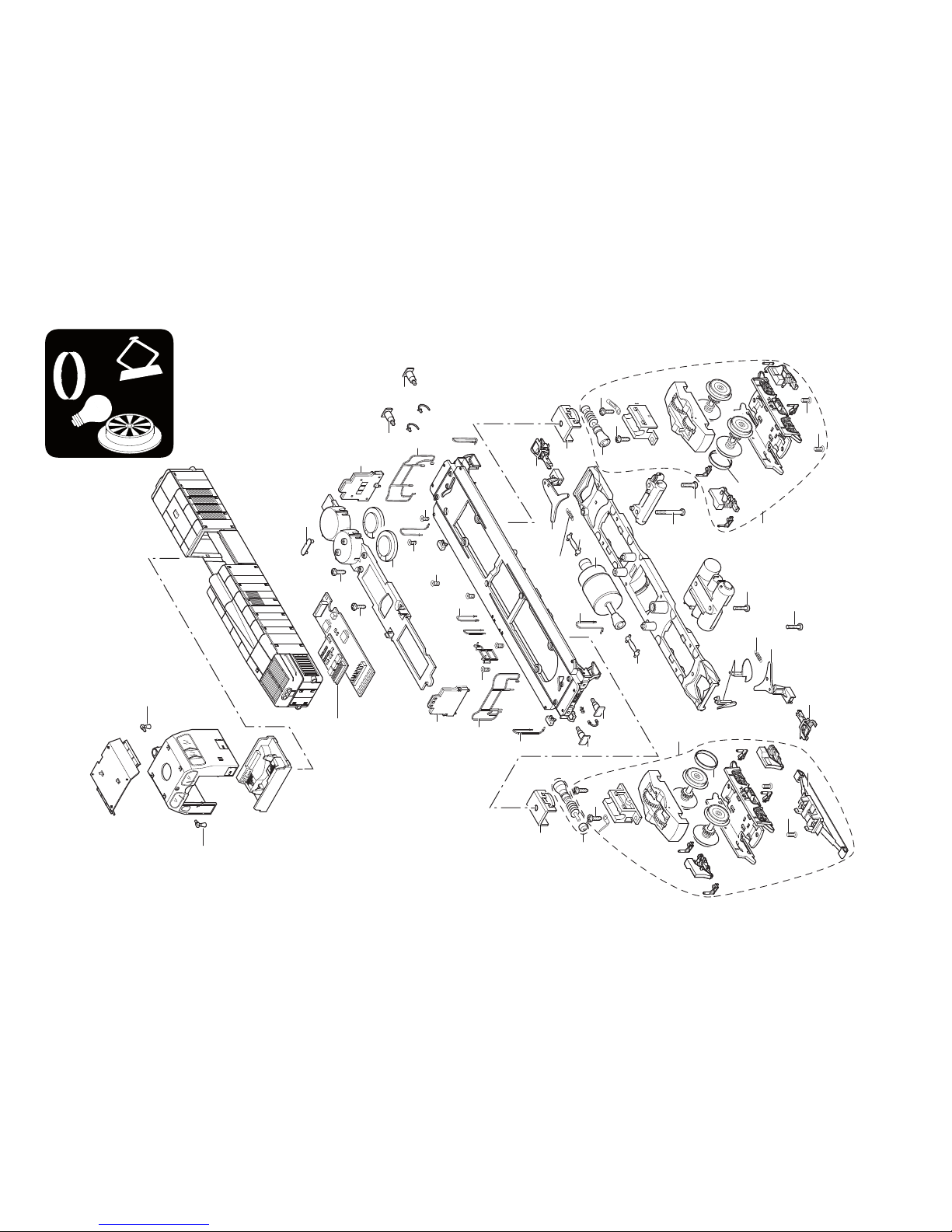

1 Horn E146 133 2 Decoder 245 257 3 Lautspr., Haltebügel E184 136 4 Schraube E786 750 5 Beleuchtung vorne E125 653 6 Beleuchtung hinten E125 650 7 Puffer E146 179 8 Schraube E786 790 9 Geländer, Treppe E247 073 10 Treibgestell vorn E146 145 11 Haftreifen 7 154 12 Treibgestell hinten E146 161 13 Halteklammer E230 561 14 Wellen E247 062 15 Motor E235 331 16 Schaltschieberfeder 7 194 17 Kupplungsdeichsel E119 863 18 Kupplungsdeichsel E125 636 19 Kurzkupplung E701 630 20 Schleifer E206 370 21 Schraube E785 200 22 Schienenräumer rechts + links E247 063 23 Schraube E785 740 Haken E282 390 Bremsschlauch E126 636

Hinweis: Einige Teile werden nur ohne oder mit anderer Farbgebung angeboten.

Teile, die hier nicht aufgeführt sind, können nur im Rahmen einer Reparatur im Märklin-Reparatur-Service repariert werden.

Page 32

246877/1114/Kd1Ef

Änderungen vorbehalten

Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen Germany www.maerklin.com

Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certiﬁcation for FCC compliance and an adjustment if necessary.

Use in the USA without this certiﬁcation is not permitted and absolves us of any liability. If you should want such certiﬁcation to be done, please contact us – also due to the additional costs incurred for this.

www.maerklin.com/en/imprint.html
