Modell der Dampﬂok BR 41 (Altbau)

37924

Page 2

Inhaltsverzeichnis: Seite Informationen zum Vorbild 4 Hinweise zur Inbetriebnahme 6 Sicherheitshinweise 8 Wichtige Hinweise 8 Funktionen 8 Schaltbare Funktionen 9

Parameter / Register 20 Ergänzendes Zubehör 21 Wartung und Instandhaltung 25 Ersatzteile 29

Table of Contents: Page Information about the prototype 4 Notes about using this model for the ﬁrst time 6 Safety Notes 10 Important Notes 10 Function 10 Controllable Functions 9 Parameter / Register 20 Completing accessories 21 Service and maintenance 25 Spare Parts 29

Sommaire : Page Informations concernant la locomotive réelle 5 Indications relatives à la mise en service 6 Remarques importantes sur la sécurité 11 Information importante 11 Fonctionnement 11

Fonctions commutables 12 Paramètre / Registre 20 Accessoires complémentaires 21 Entretien et maintien 25 Pièces de rechange 29

Inhoudsopgave : Pagina Informatie van het voorbeeld 5 Opmerking voor de ingebruikname 6 Veiligheidsvoorschriften 13 Belangrijke aanwijzing 13 Functies 13 Schakelbare functies 12 Parameter / Register 20 Aanvullende toebehoren 21 Onderhoud en handhaving 25 Onderdelen 29

Page 3

Indice de contenido: Página Notas para la puesta en servicio 6 Aviso de seguridad 14 Notas importantes 14 Funciones 14 Funciones posibles 15 Parámetro / Registro 20 Accesorios complementarios 21 El mantenimiento 25 Recambios 29

Indice del contenuto: Pagina Avvertenza per la messa in esercizio 6 Avvertenze per la sicurezza 16 Avvertenze importanti 16 Funzioni 16 Funzioni commutabili 15 Parametro / Registro 20 Accessori complementari 21 Manutenzione ed assistere 25

Pezzi di ricambio 29

Innehållsförteckning: Sidan Anvisningar för körning med modellen 6 Säkerhetsanvisningar 17 Viktig information 17 Funktioner 17 Kopplingsbara funktioner 18 Parameter / Register 20 Ytterligare tillbehör 21 Underhåll och reparation 25

Reservdelar 29

Indholdsfortegnelse: Side Henvisninger til ibrugtagning 6 Vink om sikkerhed 19 Vigtige bemærkninger 19 Funktioner 19 Styrbare funktioner 18 Parameter / Register 20 Ekstra tilbehør 21 Service og reparation 25 Reservedele 29

Page 4

Informationen zum Vorbild

Die schnellfahrende Güterzuglok der Baureihe 41 gehört zu den späten Entwicklungen im Einheitslokprogramm der Deutschen Reichsbahn (DRG). Verschiedene Baugruppen waren identisch mit den etwa gleichzeitig entwickelten Baureihen 06 und 45.

Wie bei anderen Maschinen zeigte auch der St47K-Kessel der BR 41 nach wenigen Jahren Ermüdungserscheinungen, da der Kesselbaustoff nicht alterungsbeständig war und schweißbrüchig wurde. Daher wurde ab Herbst 1941 zunächst der Kesseldruck auf 16 bar reduziert. Ferner beschaffte die DRG 1943/44 insgesamt 40 Ersatzkessel, gefertigt aus dem deutlich beständigeren Kesselbaustoff St34.

Nach dem Zweiten Weltkrieg verblieben 220 Loks bei der DB und 124 bei der Deutschen Reichsbahn (DR) der DDR. Da beide Staatsbahnen auf die Baureihe 41 nicht verzichten konnten, wurden zahlreiche Maschinen mit neuen Kesseln versehen. Bei der DB wurden 102 Maschinen umgebaut, sie erhielten geschweißte Hochleistungskessel mit Verbrennungskammer, 40 Maschinen überdies eine Ölhauptfeuerung. Bei den nicht umgebauten Maschinen konnten durch die Beibehaltung des gesenkten Kesseldrucks die Kesselschäden in Grenzen gehalten und mit zwischenzeitlich deutlich verbesserten Schweißtechniken auch weitgehend behoben werden.

Die Altbaukessel-41er wurden größtenteils in den 1960erJahren ausgemustert und nur wenige Loks erlebten 1968 noch die EDV-gerechte Umzeichnung in die Baureihe 041. Als letzte Maschinen wurden im September 1970 die 041 253 und 334 beim Bw Köln-Eifeltor abgestellt und am 27. November 1970 ausgemustert.

Information about the prototype

The class 41 fast freight locomotive was part of the late devel

opments in the German State Railroad‘s (DRG) standardized locomotive program. Different components were identical with the classes 06 and 45 developed at about the same time.

As with other locomotives, the St47K boiler on the class 41 exhibited after a few years traces of metal fatigue since this boiler material was not resistant to aging and became sus

ceptible to breakage at weld points. For that reason, the boiler pressure was initially reduced to 16 atmospheres or 232 pounds of pressure per square inch starting in the fall of 1941. Furthermore, the DRG purchased a total of 40 replacement boilers in 1943/44 that were made of the much more durable St34 boiler material.

After World War II, there were 220 locomotives on the DB‘s roster and 124 on the GDR‘s German State Railroad (DR) roster. Since both government railroads could not do with

out the class 41, numerous units were equipped with new boilers. On the DB 102 units were rebuilt and equipped with welded, high-performance boiler with a combustion cham

ber. Moreover, 40 units were converted to oil ﬁring. On the units not rebuilt boiler damage could be kept within limits by not exceeding the lowered boiler pressure. Improved weld

ing techniques in the meantime took care of the problems for the most part.

The class 41 units with the older design boiler were retired for the most part in the Sixties and only a few units lasted until the computer renumbering system change to the class 041 in 1968. Road numbers 041 253 and 334 were stored at the maintenance facility at Cologne-Eifeltor in September of 1970 and were retired on November 27, 1970.

Page 5

Informatie van het voorbeeld

De snelle goederentreinloc van de serie 41 behoort tot de late ontwikkelingen in het eenheidslocprogramma van de Deutsche Reichsbahn (DRG). Verschillende series waren identiek met de ongeveer gelijktijdig ontwikkelde series 06 en 45.

Net als bij andere machines vertoonde ook de St47K-ketel van de BR 41 na een aantal jaren tekenen van metaalmoeheid, omdat het ketelbouwmateriaal niet bestand was tegen veroudering en de lasnaden scheurden. Daardoor werd vanaf de herfst van 1941 eerst de keteldruk beperkt tot 16 bar. Verder kocht de DRG in 1943/44 in totaal 40 vervangende ketels gemaakt van het duidelijk degelijker ketelbouwmateriaal St34.

Na de tweede wereldoorlog kwamen 220 locs terecht bij de DB en 124 bij de Deutsche Reichsbahn (DR) in de DDR. Omdat de beide staatsspoorwegen de BR 41 niet konden missen, werden talrijke machines van nieuwe ketels voorzien. Bij de DB werden 102 machines omgebouwd, die gelaste hoogvermogenketels kregen met een verbrandingskamer, en 40 machines met oliestook. Bij de niet omgebouwde machines kon door het aanhouden van de lagere keteldruk de schade aan de ketels binnen de grenzen blijven en met in die tussentijd aanzienlijk verbeterde lastechnieken ook grotendeels worden opgelost. De 41-ers met Altbau-ketel werden voor het grootste deel in de jaren 60 buiten dienst gesteld en slechts weinig locs maakten i n1968 acht nog de automatiserings-hernoeming mee naar serie 041. Als laatste machines werden in september 1970 de 041 253 en 334 bij Köln-Eifeltor opgesteld en op 27 november 1970 buiten dienst gesteld.

Informations concernant la locomotive réelle

La locomotive rapide pour trains marchandises de la série 41 compte parmi les dernières constructions du programme d’uniﬁcation de la Deutsche Reichsbahn (DRG). Certains éléments de construction étaient identiques aux séries 06 et 45 conçues à peu près en même temps.

Au bout de quelques années seulement, la chaudière en St47K de la BR 41 montra - comme pour d’autres machines

- des signes de fatigue du fait du manque de résistance de ce matériau à l’usure qui fragilisait les soudures. C’est pourquoi la pression de la chaudière fut d’abord réduite à 16 bars à partir de l’automne 1941. En outre, la DRG ﬁt l’acquisition en 1943/44 d’au total 40 chaudières de remplacement, fabriquées avec de l’acier St34, sensiblement plus résistant.

Après la seconde guerre mondiale, 220 locomotives restèrent à la DB et 124 à la DR, en RDA. Les deux sociétés ferroviaires ne pouvant se passer de la série 41, de nombreuses machines furent pourvues d’une nouvelle chaudière. A la DB, 102 machines furent transformées et dotées de chaudières soudées haute performance avec chambre de combustion, 40 unités furent en outre équipées pour la chauffe au ﬁoul. Pour les machines non transformées, le maintien de la moindre pression permit de limiter les dégradations de la chaudière et dans une large mesure de les réparer grâce aux techniques de soudure entre temps nettement améliorées. Les BR 41 dotées de la chaudière ancien modèle furent en grande partie réformées dans les années 1960 et seules quelques locos étaient encore en service en 1968 pour recevoir la nouvelle immatriculation en série 041 conformément aux normes EDV. Les machines 041 253 et 334 furent les dernières garées en septembre 1970 au dépôt de Cologne-Eifeltor, puis réformées le 27 novembre 1970.

Page 6

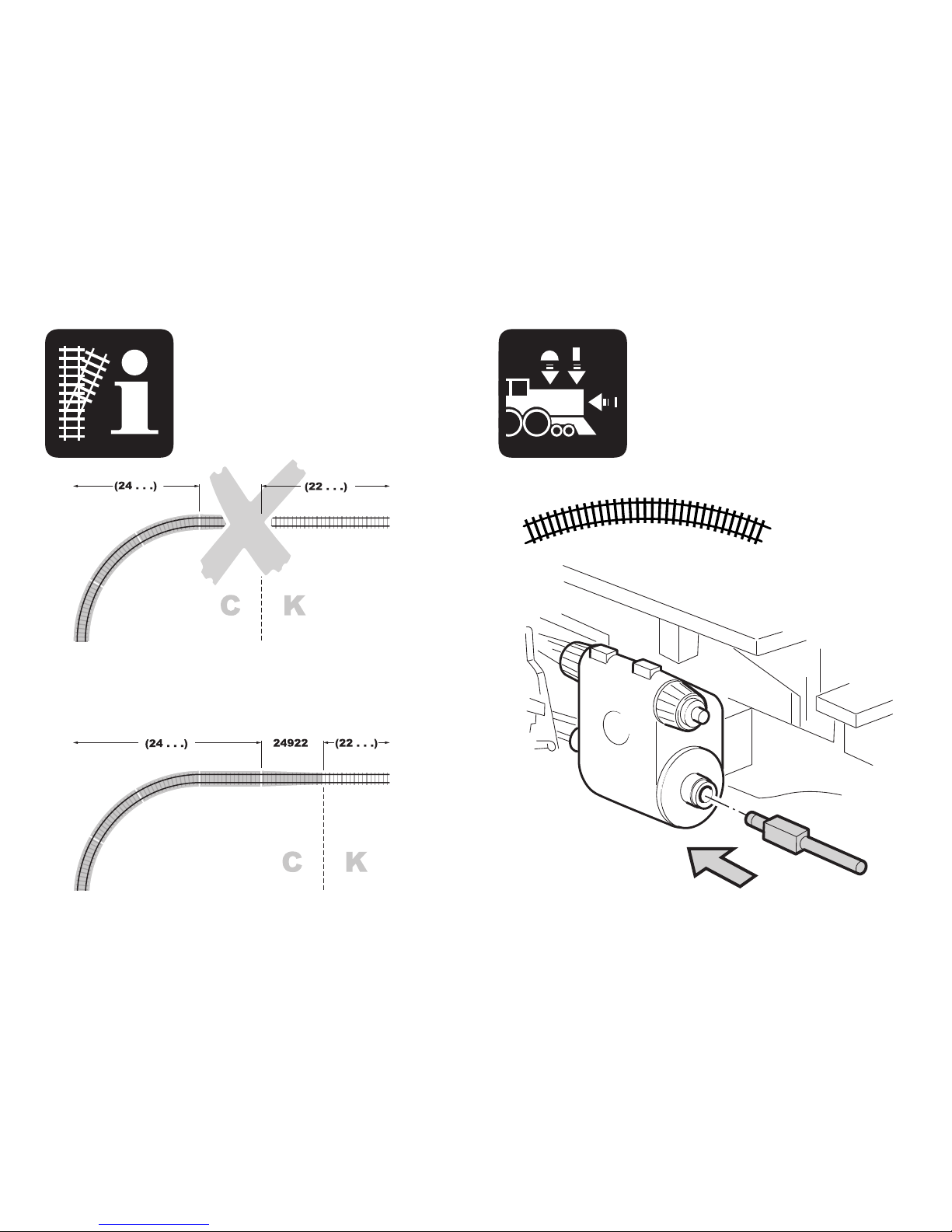

Radius > 500 mm

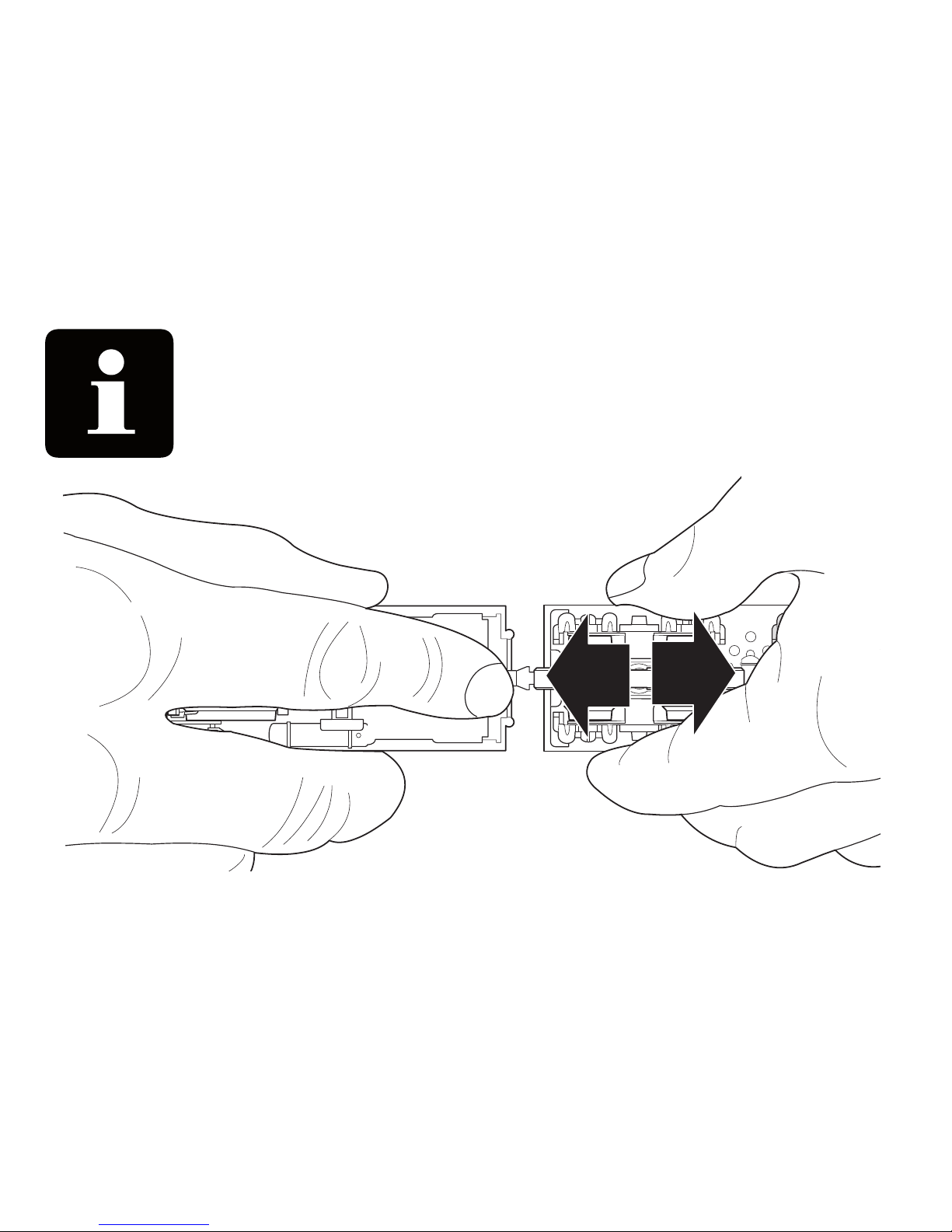

Page 7

Page 8

Sicherheitshinweise

• Die Lok darf nur mit einem dafür bestimmten Betriebssystem (Märklin AC, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden.

• Nur Schaltnetzteile/Transformatoren verwenden, die Ihrer örtlichen Netzspannung entsprechen.

• Die Lok darf nur aus einer Leistungsquelle versorgt werden.

• Beachten Sie unbedingt die Sicherheitshinweise in der Bedienungsanleitung zu Ihrem Betriebssystem.

• Für den konventionellen Betrieb der Lok muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

• Setzen Sie das Modell keiner direkten Sonneneinstrahlung, starken Temperaturschwankungen oder hoher Luftfeuchtigkeit aus.

• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.

Wichtige Hinweise

• Die Bedienungsanleitung und die Verpackung sind Bestandteile des Produktes und müssen deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben werden.

• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.

• Gewährleistung und Garantie gemäß der beiliegenden Garantieurkunde.

• Entsorgung: www.maerklin.com/en/imprint.html

Funktionen

• Erkennung der Betriebsart: automatisch.

• Einstellbare Adressen: 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adresse ab Werk: 41

• Mfx-Technologie für Mobile Station / Central Station. Name ab Werk: 41 255 DB

• Veränderbare Anfahrverzögerung (ABV).

• Veränderbare Bremsverzögerung (ABV).

• Veränderbare Höchstgeschwindigkeit.

• Diverse schaltbare Funktionen.

• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsverzögerung, Höchstgeschwindigkeit): über Control Unit, Mobile Station oder Central Station.

• Fahrtrichtungsabhängige Stirnbeleuchtung.

• Im Analogbetrieb stehen nur die Fahr- und Lichtwechselfunktionen zur Verfügung.

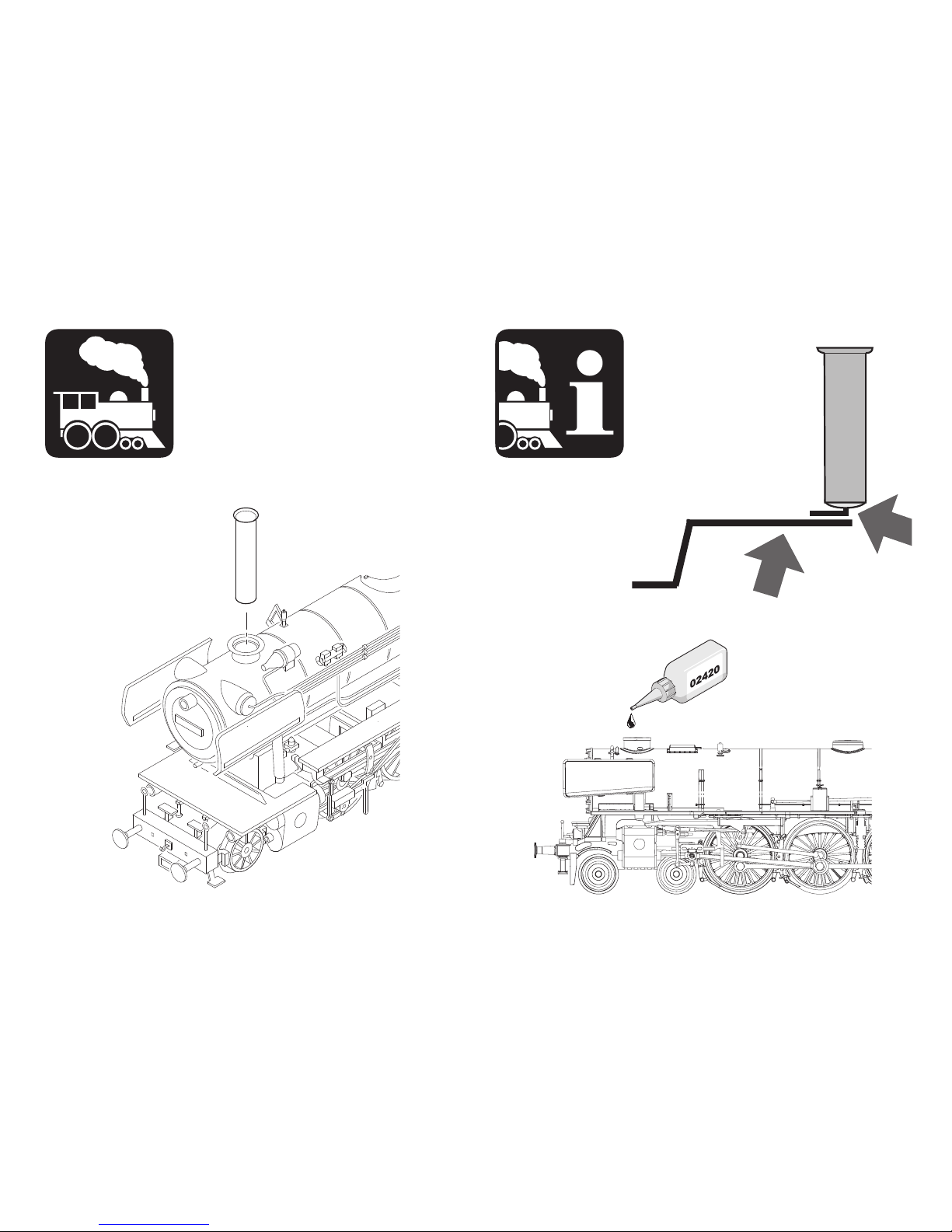

• Rauchsatz nachrüstbar - auch für den Analogbetrieb.

Page 9

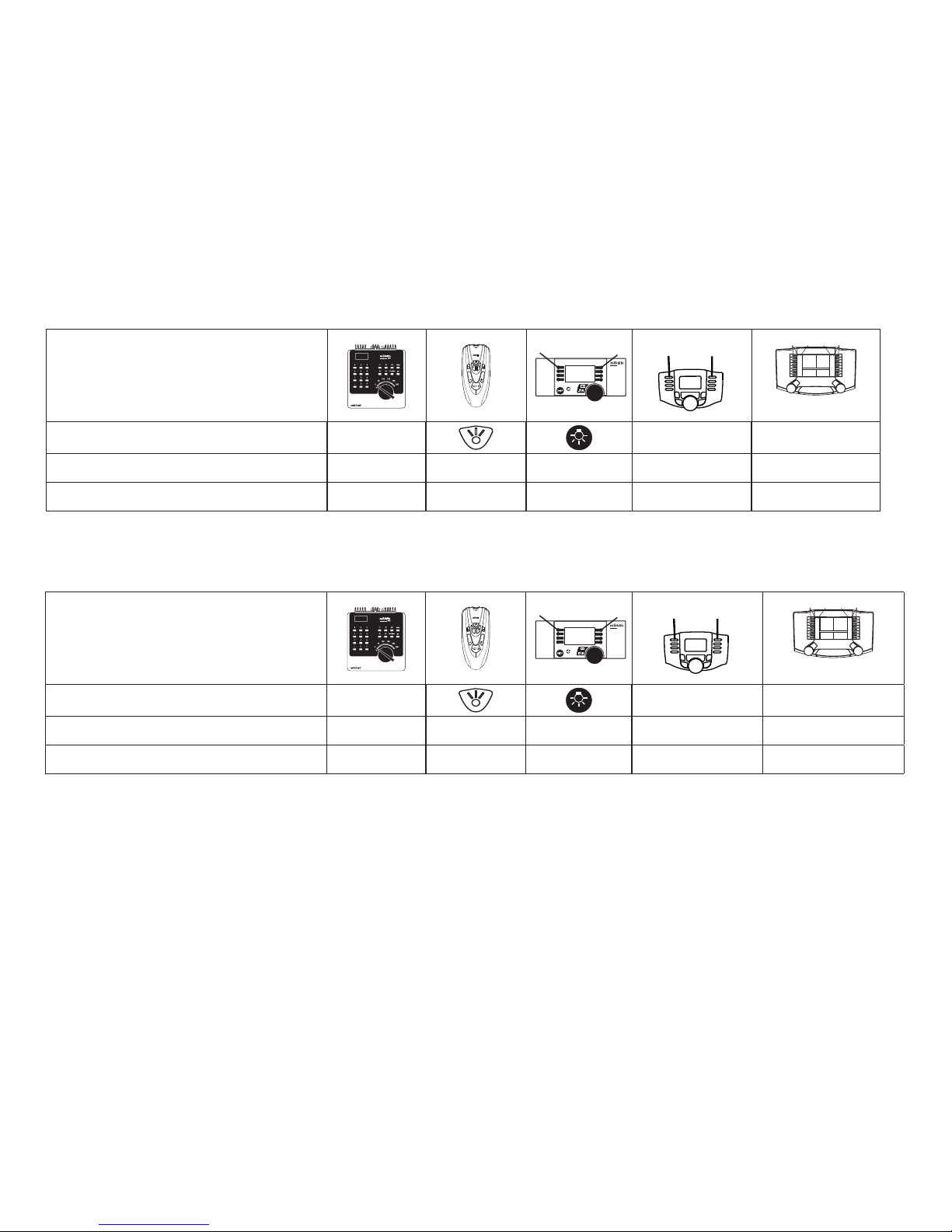

Schaltbare Funktionen

STOP

mobile station

systems

f0 f8 f0f8

Digital / Systems

Spitzensignal

function / off Funktion f0 Funktion f0

Rauchgenerator

f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1

ABV, aus f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4

* Gehört nicht zum Lieferumfang.

Controllable Functions

STOP

mobile station

systems

f0 f8 f0f8

Digital / Systems

Headlights

function / off

Function f0 Function f0

Smoke generator

Function 1 Function 7 Function f1 Function f1

ABV, off f4

Function 4 Function 4 Function f4 Function f4

* Not included in delivery scope.

Page 10

Functions

• Recognition of the mode of operation: automatic.

• Addresses that can be set:

1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Address set at the factory: 41

• Mfx technology for the Mobile Station / Central Station. Name set at the factory: 41 255 DB

• Adjustable Acceleration delay (ABV).

• Adjustable Braking delay (ABV).

• Adjustable maximum speed.

• Various controllable functions.

• Setting the locomotive parameters (address, acceleration/braking delay, maximum speed): with the Control Unit, Mobile Station, Central Station.

• Headlights, changing over with the direction of travel.

• Only the train control functions and headlight changeover feature are available in analog operation.

• A smoke generator can be retroﬁtted to the locomotive also for analog operation.

Safety Notes

• This locomotive is to be used only with an operating system designed for it (Märklin AC, Märklin Delta, Märklin Digital or Märklin Systems).

• Use only switched mode power supply units and transformers that are designed for your local power system.

• This locomotive must never be supplied with power from more than one transformer.

• Pay close attention to the safety notes in the instructions for your operating system.

• The feeder track must be equipped to prevent interference with radio and television reception, when the locomotive is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose.

• Do not expose the model to direct sunlight, extreme changes in temperature, or high humidity.

• WARNING! Sharp edges and points required for operation.

Important Notes

• The operating instructions and the packaging are a component part of the product and must therefore be kept as well as transferred along with the product to others.

• Please see your authorized Märklin dealer for repairs or spare parts.

• The warranty card included with this product speciﬁes the warranty conditions.

• Disposing: www.maerklin.com/en/imprint.html

Page 11

Remarques importantes sur la sécurité

• La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin AC, Märklin Delta, Märklin Digital ou Märklin Systems).

• Utiliser uniquement des convertisseurs et transformateurs correspondant à la tension du secteur local.

• La locomotive ne peut être alimentée en courant que par une seule source de courant.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi de votre système d’exploitation.

• Pour l’exploitation de la locomotive en mode conventionnel, la voie de raccordement doit être déparasitée. A cet effet, utiliser le set de déparasitage réf. 74046. Le set de déparasitage ne convient pas pour l’exploitation en mode numérique.

• Ne pas exposer le modèle à un ensoleillement direct, à de fortes variations de température ou à un taux d‘humidité important.

• ATTENTION! Pointes et bords coupants lors du fonctionnement du produit.

Information importante

• La notice d‘utilisation et l’emballage font partie intégrante du produit ; ils doivent donc être conservés et, le cas échéant, transmis avec le produit.

• Pour toute réparation ou remplacement de pièces, adresses-vous à votre détaillant-spécialiste Märklin.

• Garantie légale et garantie contractuelle conformément au certiﬁcat de garantie ci-joint.

• Elimination : www.maerklin.com/en/imprint.html

Fonctionnement

• Détection du mode d’exploitation : automatique.

• Adresses disponibles : 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adresse encodée en usine : 41

• Technologie mfx pour Mobile Station / Central Station. Nom encodée en usine : 41 255 DB

• Temporisation d’accélération réglable (ABV).

• Temporisation de freinage réglable (ABV).

• Vitesse maximale réglable.

• Diverses fonctions commutables.

• Réglage des paramètres de la loco (adresse, temporisation accélér.-freinage, vitesse maximale) : via Control Unit, Mobile Station ou Central Station.

•

Feux de signalisation avec inversion selon sens de marche.

• En mode d’exploitation analogique, seules les fonctions relatives à la conduite et à l‘inversion des feux sont disponibles.

• Installation ultérieure d’un générateur de fumée possible

- également pour exploitation analogique.

Page 12

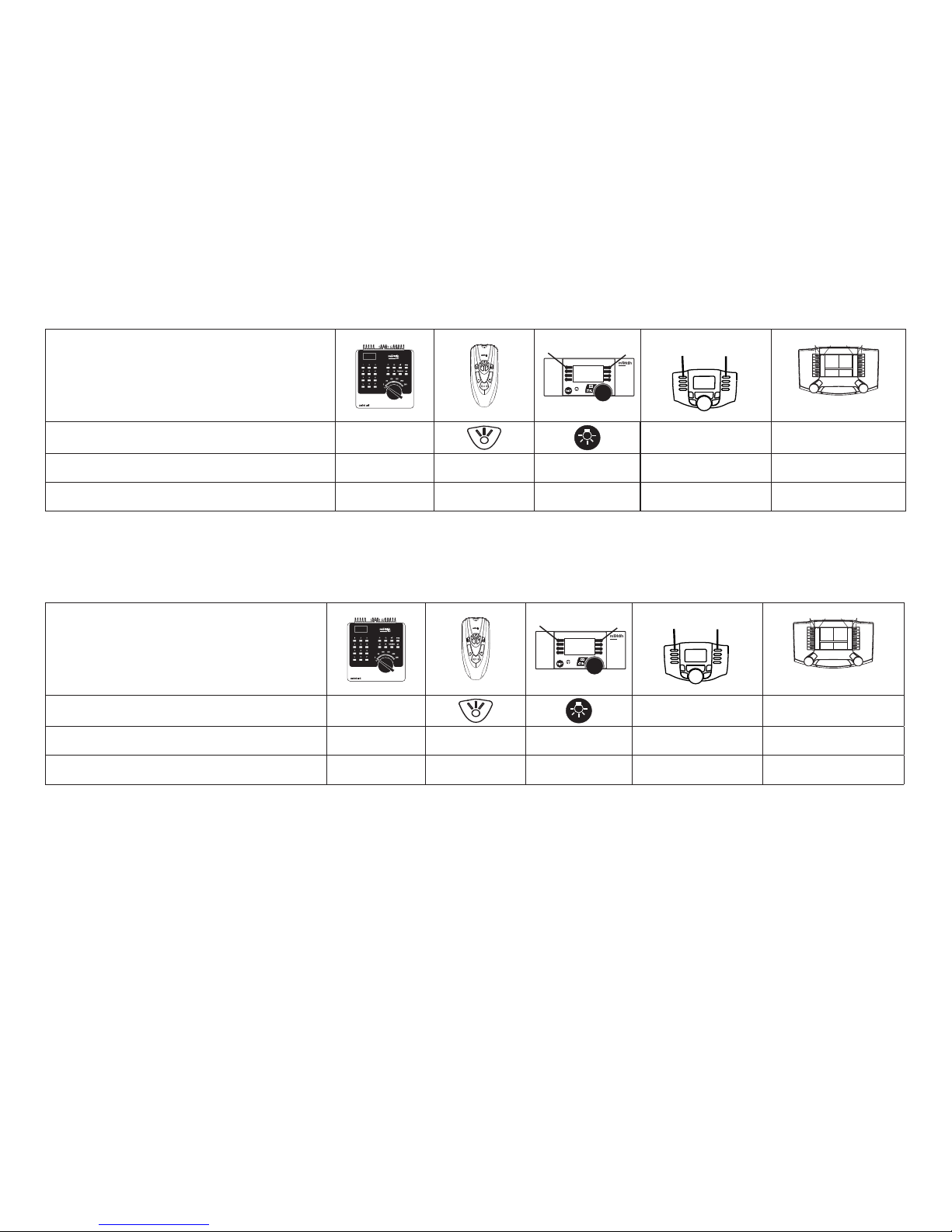

Fonctions commutables

STOP

mobile station

systems

f0 f8 f0f8

Digital / Systems

Fanal function / off

Fonction f0 Fonction f0 Générateur de fumée * f1 Fonction 1 Fonction 7 Fonction f1 Fonction f1 ABV, désactivé f4 Fonction 4 Fonction 4 Fonction f4 Fonction f4

* Ne fait pas partie de la fourniture.

Schakelbare functies

STOP

mobile station

systems

f0 f8 f0f8

Digital / Systems

Frontverlichting function / off

Functie f0 Functie f0

Rookgenerator

f1 Functie 1 Functie 7 Functie f1 Functie f1

ABV, uit f4 Functie 4 Functie 4 Functie f4 Functie f4

* Maakt geen deel uit van het leveringspakket.

Page 13

Functies

• Herkenning van het bedrijfssysteem: automatisch.

• Instelbare adressen: 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Vanaf de fabriek ingesteld: 41

• Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: 41 255 DB

• Instelbare optrekvertraging (ABV).

• Instelbare afremvertraging (ABV).

• Instelbare maximumsnelheid.

• Diverse schakelbare functies.

• Instellen van de locomotiefparameters (adres, optrek-/ afremvertraging, maximumsnelheid): d.m.v. Control Unit, Mobile Station of Central Station.

• Rijrichtingafhankelijke frontseinen.

• In analoogbedrijf zijn alleen de rij- en lichtwissel-functies beschikbaar.

• Rookgenerator nadien in te bouwen - ook voor analoog bedrijf.

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrijfssysteem (Märklin AC, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden.

• Alleen net-adapters en transformatoren gebruiken waarvan de aangegeven netspanning overeenkomt met de netspanning ter plaatse.

• De loc mag niet vanuit meer dan een stroomvoorziening gelijktijdig gevoed worden.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• Stel het model niet bloot aan in directe zonnestraling, sterke temperatuurwisselingen of hoge luchtvochtigheid.

• OPGEPAST! Functionele scherpe kanten en punten.

Belangrijke aanwijzing

• De gebruiksaanwijzing en de verpakking zijn een bestanddeel van het product en dienen derhalve bewaard en meegeleverd te worden bij het doorgeven van het product.

• Voor reparatie of onderdelen kunt u zich tot uw Märklin handelaar wenden.

• Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs.

• Afdanken: www.maerklin.com/en/imprint.html

Page 14

Aviso de seguridad

• La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin AC – Märklin Delta – Märklin Digital o Märklin Systems).

• Emplear únicamente fuentes de alimentación conmutadas y transformadores que sean de la tensión de red local.

• La alimentación de la locomotora deberá realizarse desde una sola fuente de suminitro.

• Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

• Para el funcionamiento convencional de la locomotora deben suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

• No exponer el modelo en miniatura a la radiación solar directa, a oscilaciones fuertes de temperatura o a una humedad del aire elevada.

• ¡ATENCIÓN! Esquinas y puntas aﬁladas condicionadas a la función.

Notas importantes

• Las instrucciones de empleo y el embalaje forman parte íntegra del producto y, por este motivo, deben guardarse y entregarse junto con el producto en el caso de venderlo o transmitirlo a otro.

• Para reparaciones o recambios contacte con su proveedor Märklin especializado.

• Responsabilidad y garantía conforme al documento de

garantía que se adjunta.

• Eliminación: www.maerklin.com/en/imprint.html

Funciones

• Reconocimiento del sistema: automático.

• Códigos disponibles: 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Código de fábrica: 41

• Tecnología mfx para la Mobile Station/Central Station. Nombre de fábrica: 41 255 DB

• Arranque lento variable (ABV).

• Frenado lento variable (ABV).

• Velocidad máxima variable.

• Diversas funciones gobernables.

• Fijar parámetros de la locomotora (código, arranque y frenado, velocidad máxima): por el Control Unit, Mobile Station o Central Station.

• Faros frontales dependendientes del sentido de marcha.

• En funcionamiento en modo analógico están disponibles únicamente las funciones de tracción y de alternancia de luces.

• Kit de humo equipable posteriormente, incluso para funcionamiento en modo analógico.

Page 15

Funciones posibles

STOP

mobile station

systems

f0 f8 f0f8

Digital / Systems

Faros frontales function / off

Función f0 Función f0

Generador de humo

f1 Función 1 Función 7 Función f1 Función f1

ABV, apagado

f4 Función 4 Función 4 Función f4 Función f4

* No está incluido en el conjunto de piezas suministradas.

Funzioni commutabili

STOP

mobile station

systems

f0 f8 f0f8

Digital / Systems

Illuminazione di testa function / off

Funzione f0 Funzione f0 Apparato fumogeno * f1 Funzione 1 Funzione 7 Funzione f1 Funzione f1 ABV, spento f4 Funzione 4 Funzione 4 Funzione f4 Funzione f4

* Non incl. nella fornitura.

Page 16

Funzioni

• Riconoscimento del tipo di funzionamento: automatico.

• Indirizzi impostabili: 1-80 (Control Unit 6021/Mobile Station 60651/652)

1-255 (Central Station 6021x/Mobile Station 60653)

• Indirizzo di fabbrica: 41

• Tecnologia Mfx per Mobile Station / Central Station. Nome di fabbrica: 41 255 DB

• Ritardo di avviamento modiﬁcabile (ABV).

• Ritardo di frenatura modiﬁcabile (ABV).

• Velocità massima modiﬁcabile.

• Svariate funzionalità commutabili.

• Regolazione dei parametri della locomotiva (indirizzo, ritardo di avviamento/frenatura, velocità massima): tramite Control Unit, Mobile Station oppure Central Station.

• Illuminazione di testa dipendente dalla direzione di marcia.

• Nel funzionamento analogico si hanno a disposizione solamente le funzioni di marcia e di commutazione dei fanali.

• Apparato fumogeno equipaggiabile in seguito - anche per il funzionamento analogico.

Avvertenze per la sicurezza

• Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (Märklin AC, Märklin Delta, Märklin Digital oppure Märklin Systems).

• Impiegare soltanto alimentatori “switching“ e trasformatori che corrispondono alla Vostra tensione di rete locale.

• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Vogliate prestare assolutamente attenzione alle avvertenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

• Per il funzionamento tradizionale della locomotiva il binario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

• Non esponete tale modello ad alcun irraggiamento solare diretto, a forti escursioni di temperatura oppure a elevata umidità dell’aria.

• AVVERTENZA! Per motivi funzionali i bordi e le punte sono spigolosi.

Avvertenze importanti

• Le istruzioni di impiego e l‘imballagio costituiscono un componente sostanziale del prodotto e devono pertanto venire conservati nonché consegnati insieme in caso di ulteriore cessione del prodotto.

• Per le riparazioni o le parti di ricambio, contrattare il rivenditore Märklin.

• Prestazioni di garanzia e garanzia in conformità all’accluso certiﬁcato di garanzia.

• Smaltimento: www.maerklin.com/en/imprint.html

Page 17

Funktioner

• Driftsättet igenkänns automatiskt.

• Inställbara adresser: 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adress från tillverkaren: 41

• Mfx-teknologi för Mobile Station / Central Station. Namn från tillverkaren: 41 255 DB

• Accelerationsfördröjning kan ändras (ABV).

• Bromsfördröjning kan ändras (ABV).

• Toppfart kan ändras.

• Olika inställbara funktioner.

• Inställning av lokparametrar (Adress, acceleration/ bromsfördröjning, toppfart): Via Control Unit, Mobile Station eller Central Station.

• Körriktningsberoende frontbelysning.

• Vid analog körning är endast den automatiska ljusväxlingsfunktionen tillgänglig.

• Röksats kan monteras i efterhand - även för analogdrift.

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems).

• Använd endast nätadaptrar och transformatorer anpassade för det lokala elnätet.

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.

• När motorvagnens lokdel ska köras med konventionell/ analog drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyddet får inte användas vid digital körning.

• Modellen får inte utsättas för direkt solljus, häftiga temperaturväxlingar eller hög luftfuktighet.

• VARNING! Funktionsbetingade vassa kanter och spetsar.

Viktig information

• Bruksanvisningen och förpackningen är en del av produkten och måste därför sparas och alltid medfölja produkten.

• Kontakta din Märklinfackhandlare för reparationer och reservdelar.

• Garantivillkor framgår av bifogade garantibevis.

• Hantering som avfall: www.maerklin.com/en/imprint.html

Page 18

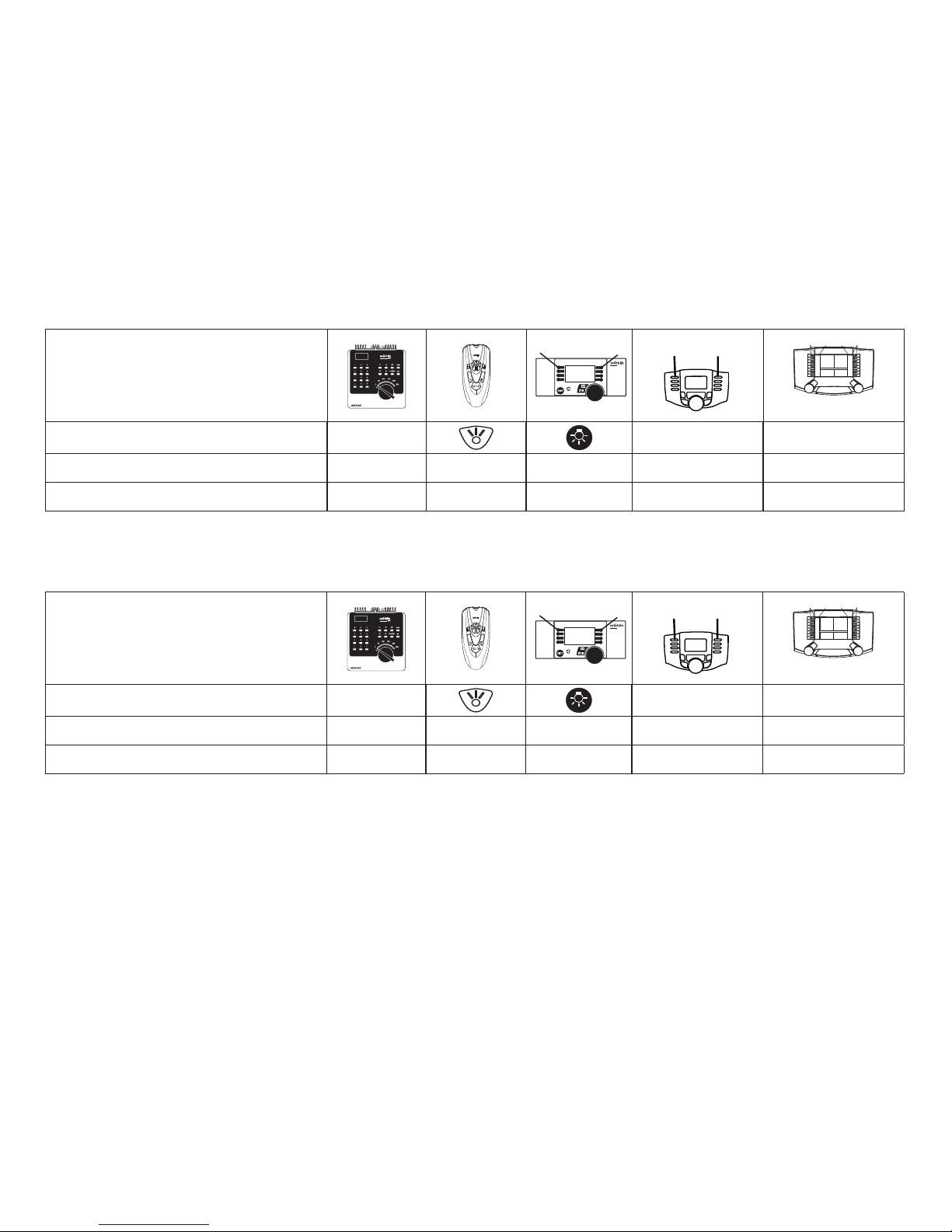

Kopplingsbara funktioner

STOP

mobile station

systems

f0 f8 f0f8

Digital / Systems

Frontstrålkastare function / off

Funktion f0 Funktion f0

Röksats

f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1

ABV, från

f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4

* Ingår inte i leveransen.

Styrbare funktioner

STOP

mobile station

systems

f0 f8 f0f8

Digital / Systems

Frontbelysning function / off

Funktion f0 Funktion f0

Røggenerator

f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1

ABV, fra f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4

* Medleveres ikke.

Page 19

Funktioner

• Registrering af driftsarten: automatisk.

• Indstillelige adresser: 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adresse ab fabrik: 41

• Mfx-teknologi til Mobile Station / Central Station. Navn ab fabrik: 41 255 DB

• Indstillelig kørselsforsinkelse (ABV).

• Indstillelig bremseforsinkelse (ABV).

• Indstillelig maksimalhastighed.

• Diverse styrbare funktioner.

• Indstilling af lokomotivparametrene (adresse, kørsels-/ bremseforsinkelse, maksimalhastighed): Via Control Unit, Mobile Station eller Central Station.

• Køreretningsafhængig frontbelysning.

• I analogdrift er det kun køre- og lysskiftefunktionerne, der er tilgængelige.

• Røggenerator kan eftermonteres – også til analogdrift.

Vink om sikkerhed

• Lokomotivet må kun bruges med et driftssystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems), der er beregnet dertil.

• Anvend kun DC-DC-omformere og transformatorer, der passer til den lokale netspænding.

• Lokomotivet må ikke forsynes fra mere end én strømkilde ad gangen.

• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

• Ved konventionel drift af lokomotivet skal tilslutningssporet støjdæmpes. Dertil skal anvendes støjdæmpningssættet

74046. Støjdæmpningssættet er ikke egnet til digital drift.

• Modellen må ikke udsættes for direkte sollys, store temperaturudsving eller høj luftfugtighed.

• ADVARSEL! Skarpe kanter og spidser pga. funktionen.

Vigtige bemærkninger

• Betjeningsvejledning og emballage hører til produktet og skal derfor gemmes og medfølge, hvis produktet gives videre til andre.

• For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.

• Garanti ifølge vedlagte garantibevis.

• Bortskafning: www.maerklin.com/en/imprint.html

Page 20

CV (Parameter) • CV (Parameter) • CV (Paramètre) • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV (Parameter) • CV (Parameter)

CV-Nr.

Wert • Value •

Valeur • Waarde •

Valor • Valore •

Värde • Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 01 - (80)* 255

Anfahrverzögerung • Acceleration delay • Temporisation accélération • Optrekvertraging • Regulación arranque • Ritardo di avviamento • Igångsättningsreglering • Kørselsforsinkelse

03 01 - (63)* 255

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging • Frenado lento • Ritardo di frenatura • Bromsfördröjning • Bremseforsinkelse

04 01 - (63)* 255

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

05 01 - (63)* 255

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Ripristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien

08 08

* () = Control Unit 6021 / Mobile Station 60651/60652

Page 21

7226

Page 22

Potentielle Fehlerquellen beim Rauchgenerator

• Der Rauchgenerator darf nur maximal halb mit Rauchöl gefüllt sein.

• Im Rauchgenerator darf sich keine Luftblase beﬁnden.

• Der Anschlussdraht an der Unterseite des Rauchgenerators muss sicheren Kontakt zur Anschlussfeder im Lokomotiv-Fahrgestell besitzen. Notfalls Anschlussdraht entsprechend nebenstehender Zeichnung justieren.

Potential Problems with the Smoke Generator

• The smoke generator cannot be ﬁlled any more than halfway with smoke ﬂuid.

• There should not be any air bubbles in the smoke generator.

• The connecting wire on the underside of the smoke generator must have a clean contact with the connection ﬁeld in the locomotive’s frame. When necessary, adjust the connecting wire according to the diagram next to this text.

Causes d‘erreurs potentielles avec le générateur fumigène

•

Le générateur fumigène ne peut pas être rempli de liquide fumigène au-delà de la moitié du tube.

• Aucune bulle d‘air ne peut se trouver dans le générateur fumigène.

• Le câble de raccordement raccordé à la face inférieure du fumigène doit posséder un contact sûr avec le ressort de connexion dans le châssis de la locomotive. En cas de besoin, ajustez le câble de connexion en vous conformant au schéma.

Potentiële storingsoorzaken bij rookgeneratoren

• De rookgenerator mag maximaal half met rookolie gevuld worden.

• In de rookgenerator mag zich geen luchtbel bevinden.

• De aansluitdraad aan de onderzijde van de rookgenerator moet een betrouwbaar contact maken met de contactveer in het locomotief onderstel. Eventueel de aansluitdraad volgens de onderstaande tekening bijstellen.

Instrucciones importantes para el buen uso del fumígeno

• Llenar el cartucho solamente hasta la mitad con líquido fumígeno.

• Prestar atención que no se forme una burbuja de aire en el cartucho.

• El hilo tomacorriente de la base debe tener un buen contacto con el resorte que está en el bastidor de la locomotora. Si fuera necesario, ajustar el hilo tomacorriente según la ilustración. In caso di necessità, si regoli il conduttore di alimentazione in modo corrispondente al disegno che si trova qui accanto.

Page 23

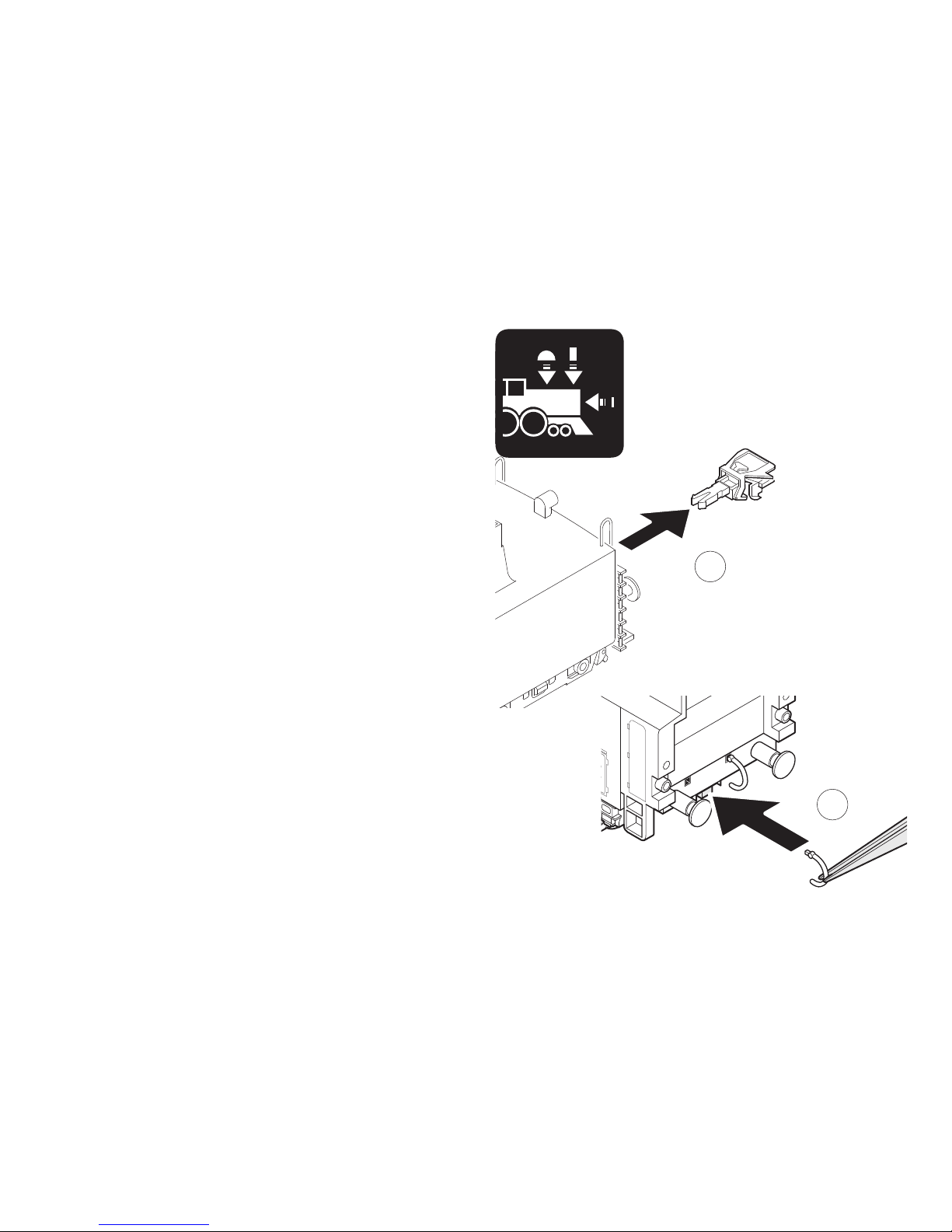

Potenziali origini di guasti nel caso dell’apparato fumogeno

•

L’apparato fumogeno come massimo deve essere riempito solamente a metà di olio vaporizzabile.

• Nell’apparato fumogeno non deve trovarsi alcuna bolla d’aria.

• Il conduttore di alimentazione sulla faccia inferiore dell’apparato fumogeno deve possedere un sicuro contatto verso la molla di connessione nel telaio della locomotiva. In caso di necessità, si regoli il conduttore di alimentazione in modo corrispondente al disegno che si trova qui accanto.

Potentiella felkällor på rökgeneratorn

• Rökgeneratorn får maximalt fyllas till hälften med rökvätska.

• I rökgeneratorn får inte ﬁnnas någon luftblåsa.

• Anslutningstråden på rökgeneratorns undersida måste ha en säker kontakt med anslutningsfjädern i lokets chassi. I nödfall måste anslutningstråden justeras enligt teckningen bredvid. I nödfall måste anslutningstråden justeras enligt teckningen bredvid.

Potentielle fejlkilder ved røggeneratoren

• Røggeneratoren må maksimalt være halvt fyldt med røgolie.

• Der må ikke være nogen luftbobler i røggeneratoren.

• Der skal være en god og sikker kontakt mellem tilslutningstråden på undersiden af røggeneratoren og tilslutningsfjederen i lokomotivets understel. I nødstilfælde skal tilslutningstråden justeres ifølge tegningen her ved siden af.

Page 24



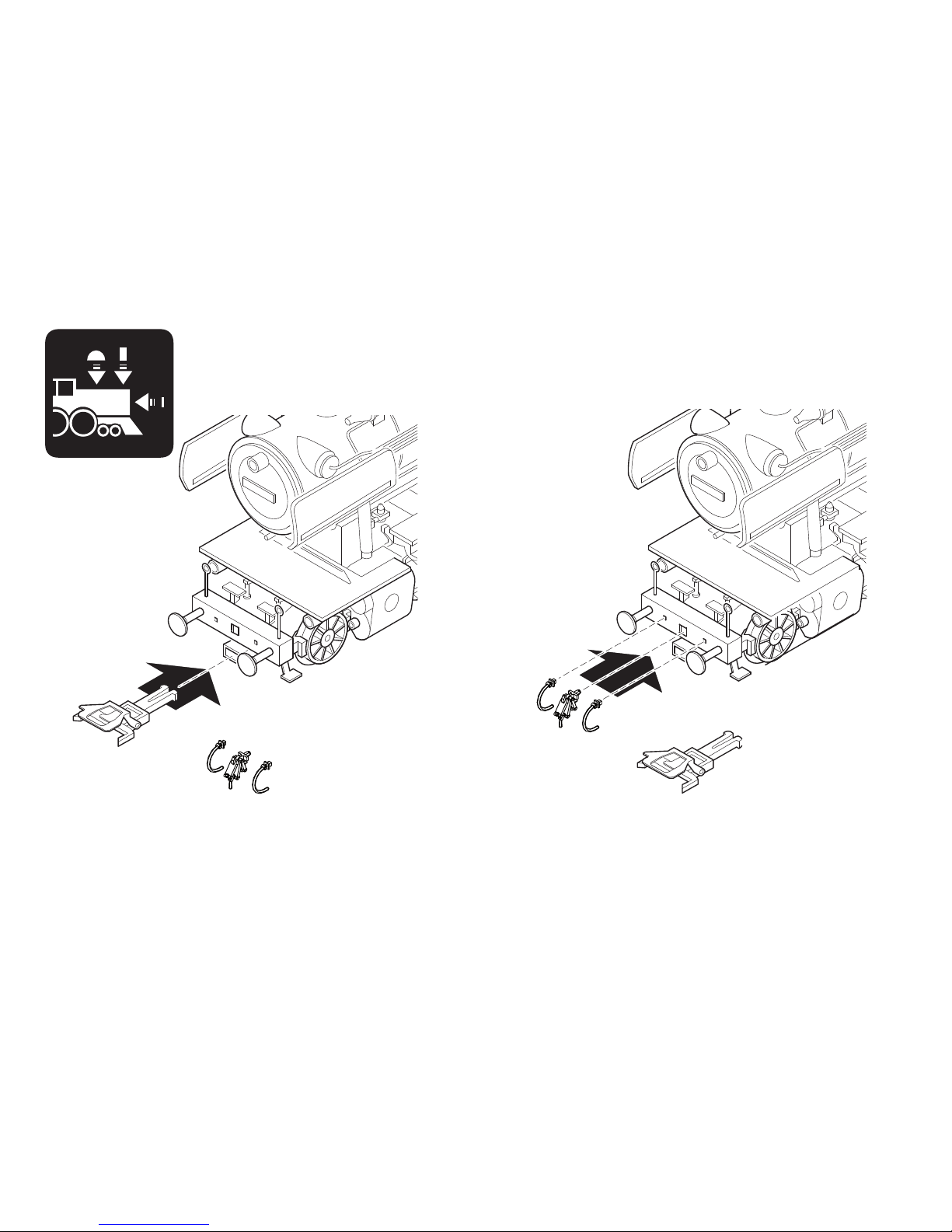

oder

oppure

eller

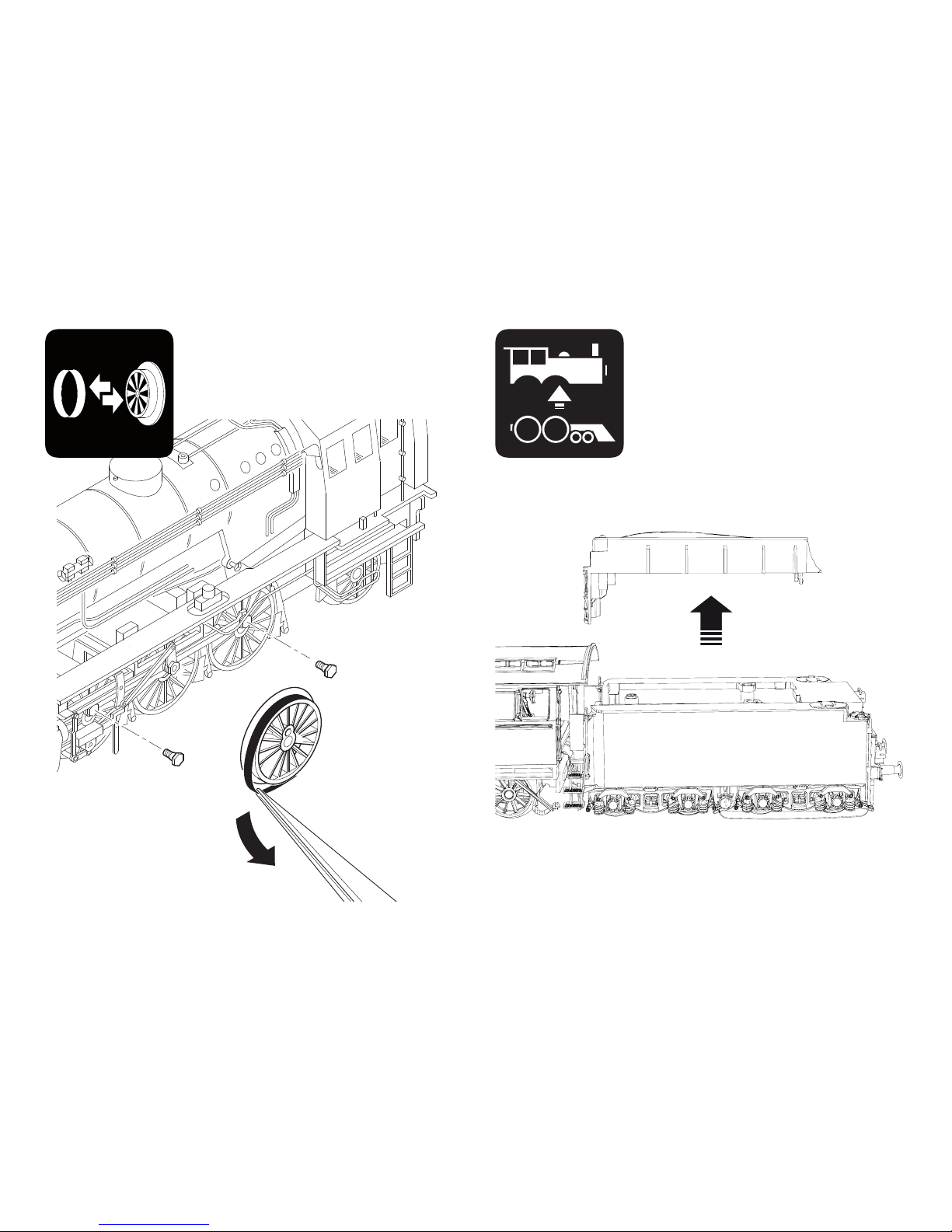

Page 25

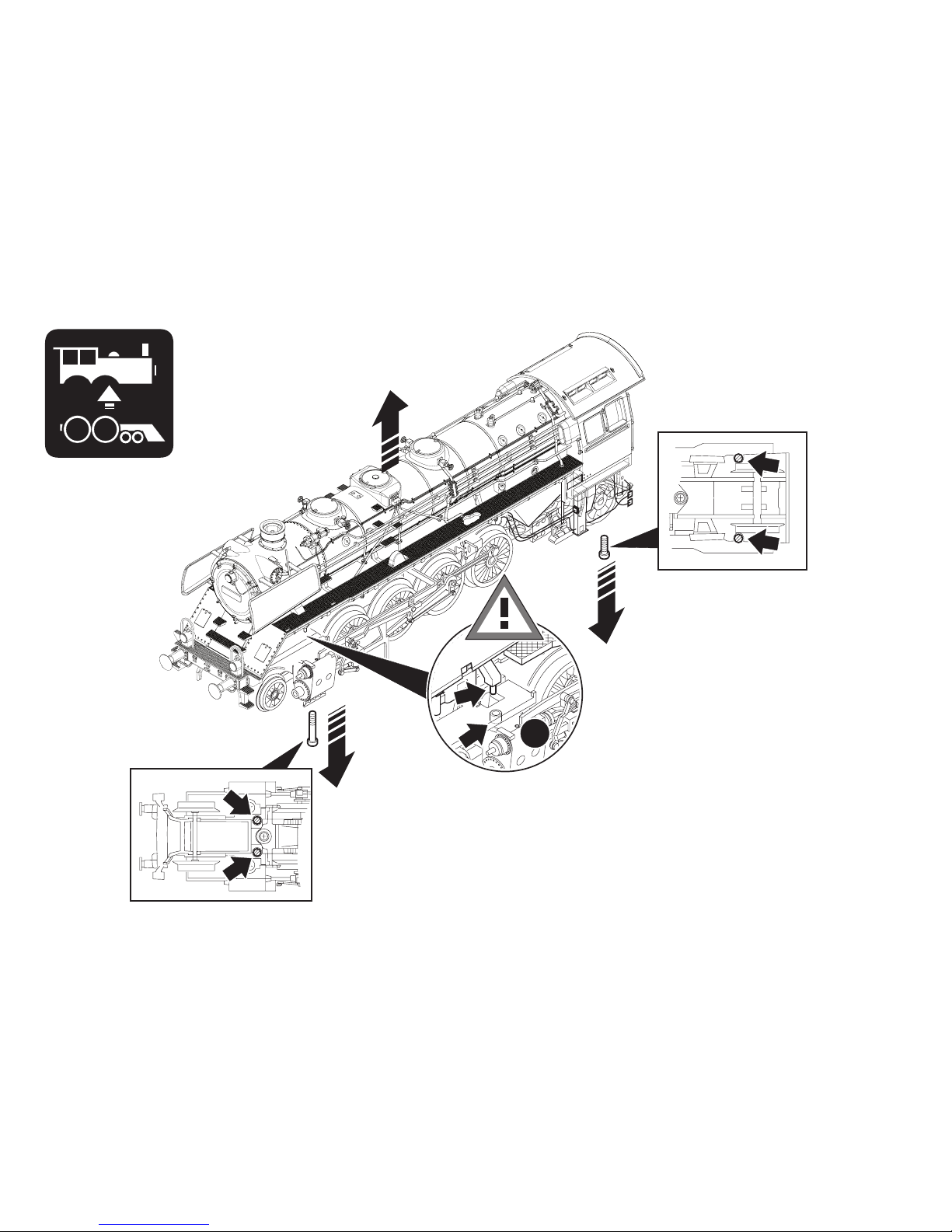

Page 26

Page 27

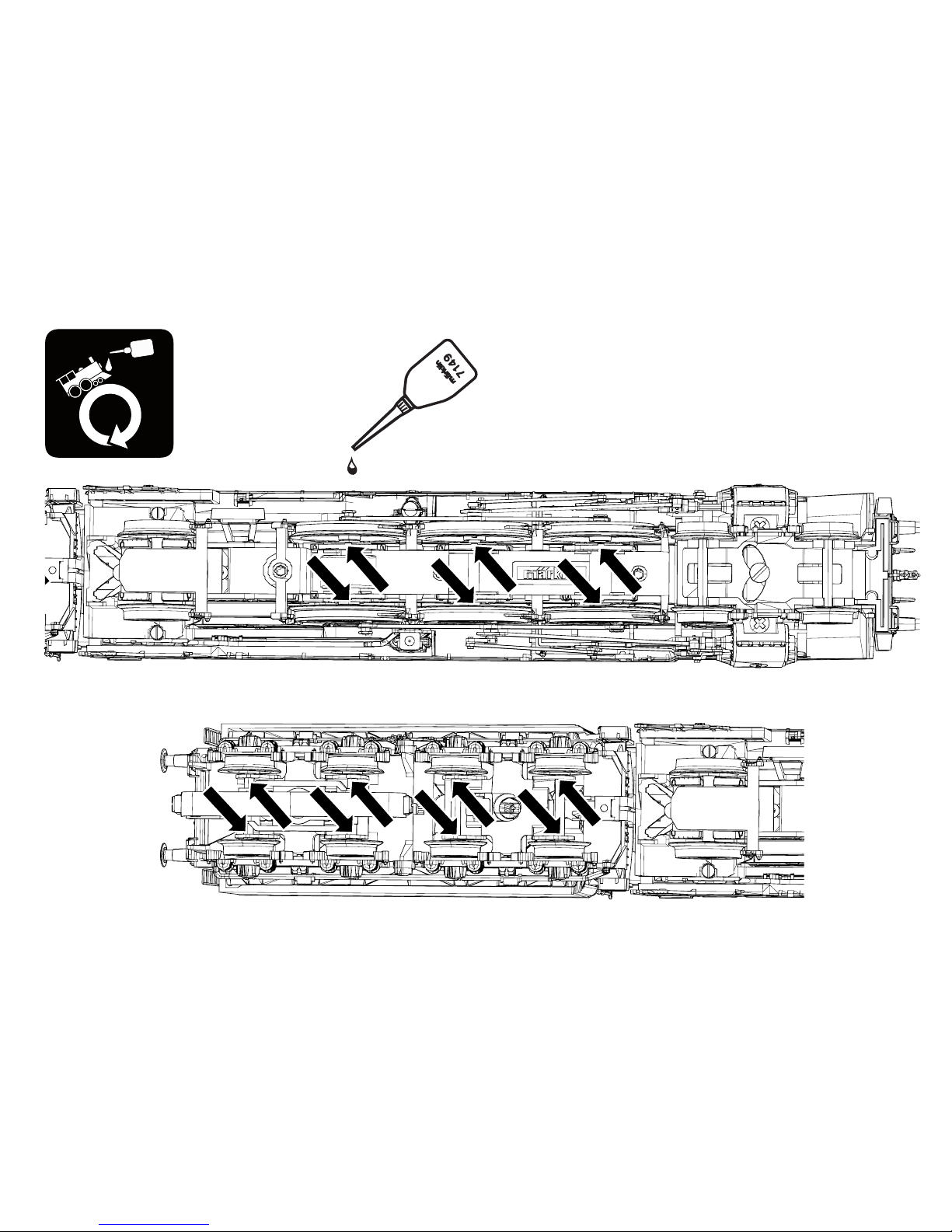

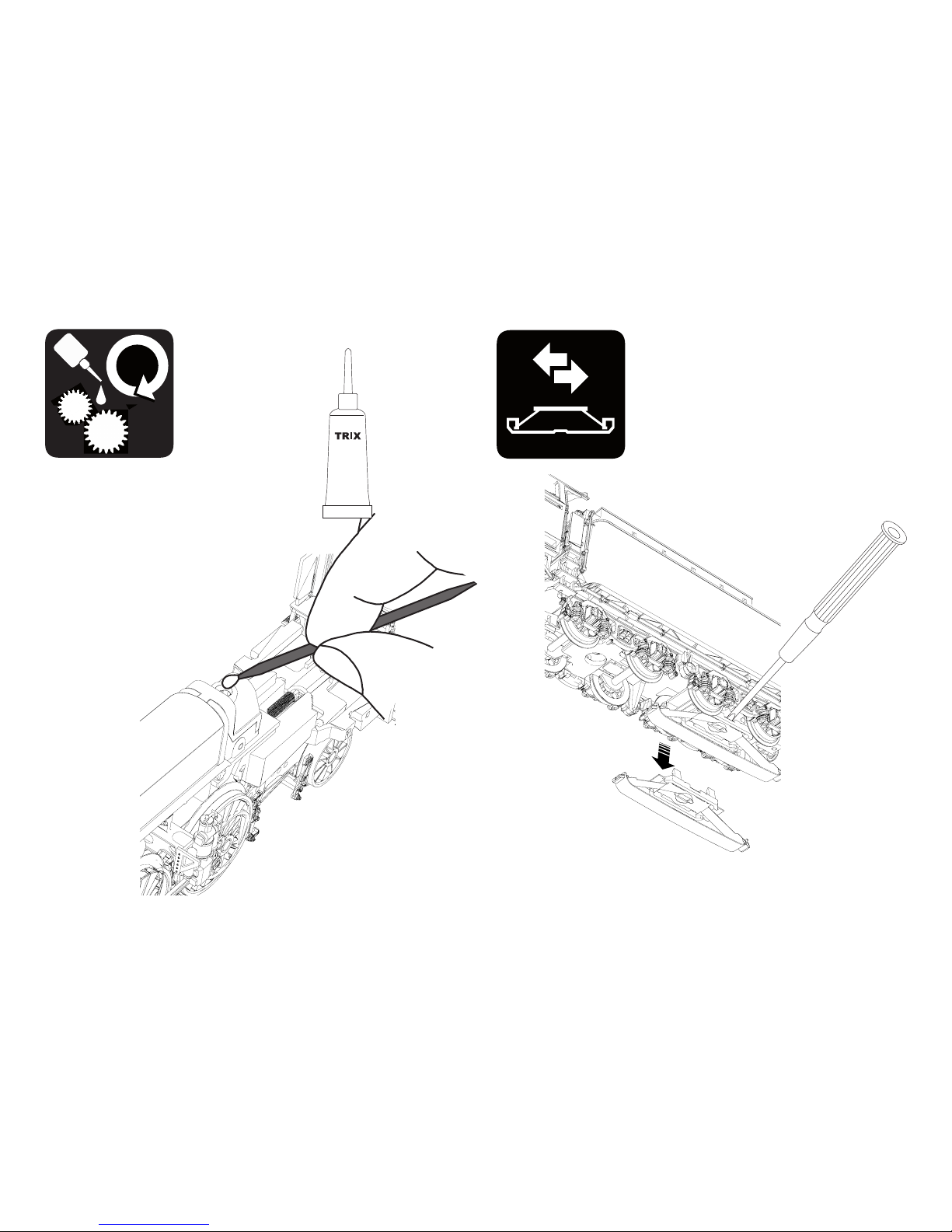

40h

Page 28

66626

20h

Modellbahn Spezialfett

Page 29

Details der Darstellung können

von dem Modell abweichen.

Page 30

Details der Darstellung

können von dem Modell

abweichen.

Page 31

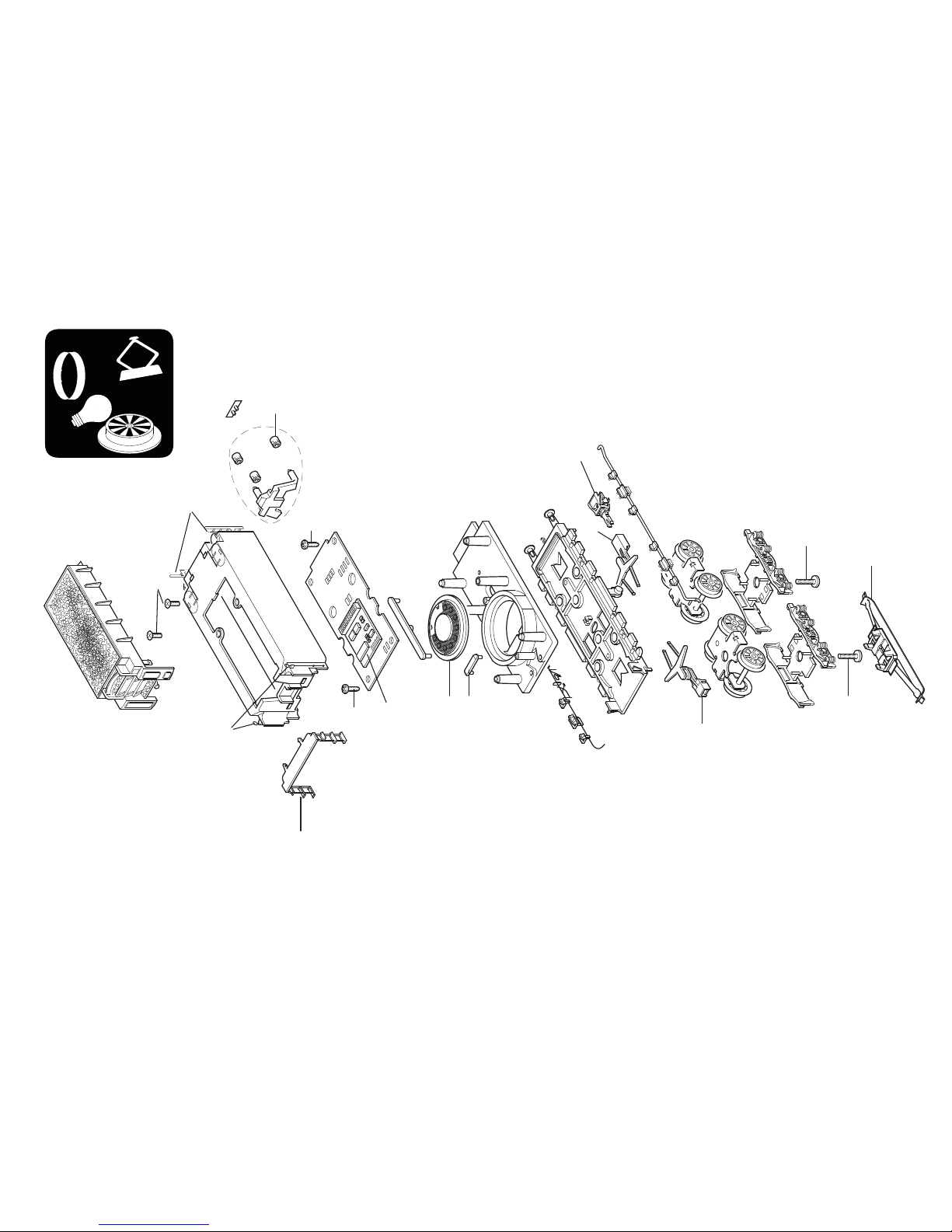

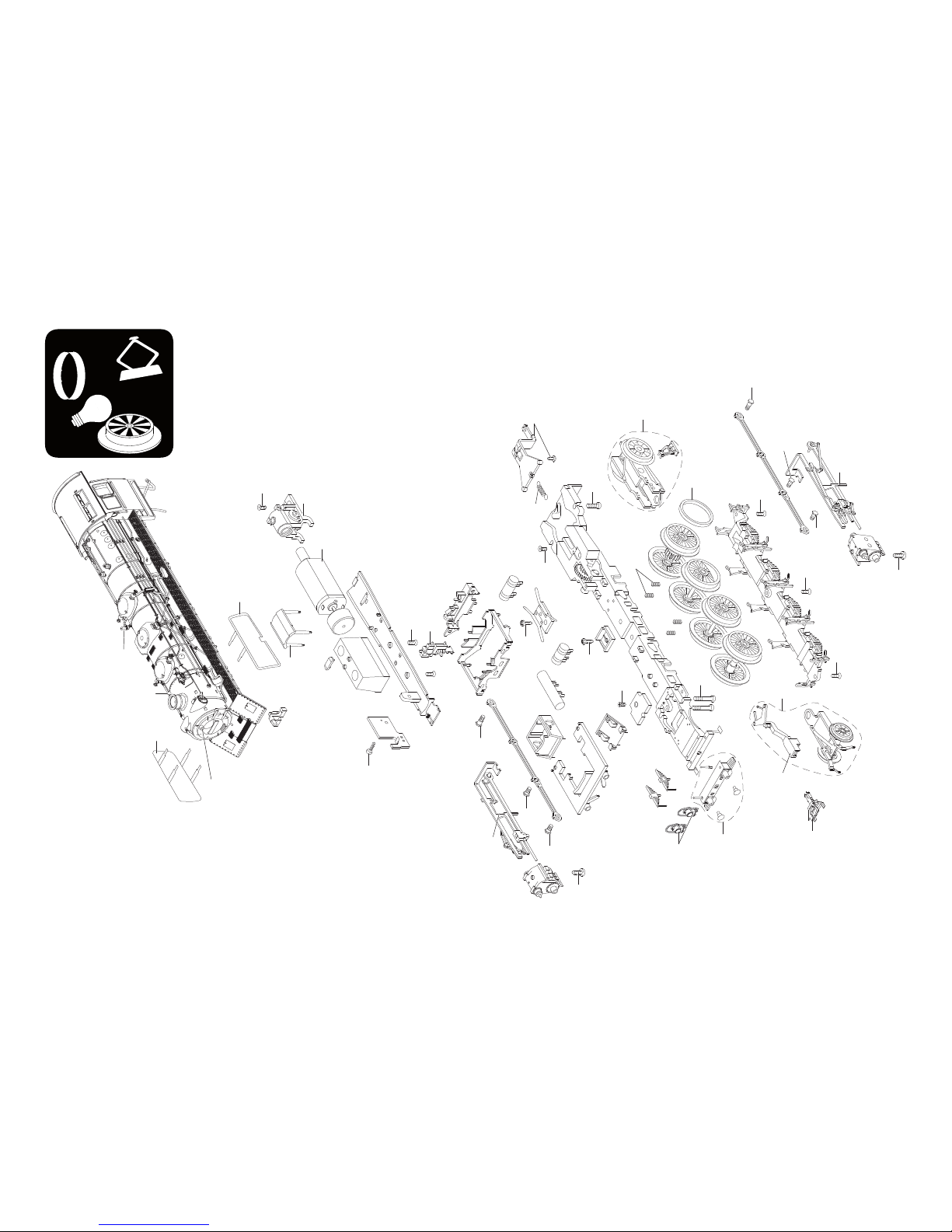

Hinweis: Einige Teile werden nur ohne oder mit anderer Farbgebung angeboten. Teile, die hier nicht aufgeführt sind, können nur im Rahmen einer Reparatur im Märklin-Reparatur-Service repariert werden.

1 Windleitbleche E198 499 2 Motor E232 053 3 Schraube E786 341 4 Decoder 186 668 5 Schraube E191 468 6 Schraube E143 781 7 Schraube E199 202 8 Vorlaufgestell E178 855 9 Laufgestell E195 233 10 Haftreifen 7 153 11 Deichsel,Zugstange E178 856 12 Schraube E786 790 13 Laterne E198 542 14 Pufferbohle E245 158 15 Schraube E750 230 16 Schleifer E138 079 17 Druckfeder E15 2097 00 18 Kurzkupplung E701 630 19 Schraube E785 200 20 Schraube E786 540 21 Schraube E19 7086 28 22 Zugfeder 7 194 23 Lautsprecher — 24 Gestänge links E233 573 25 Gestänge rechts E233 574 26 Abdeckung E122 251 27 Steckteile Tender E185 054 28 Haltebügel E209 442 29 Pumpe, Pfeife E198 487 30 Handräder, Glocke E244 626 31 Laterne E198 500

32 Laterne — 33 Kupplungsdeichsel E129 971 34 Schraube E786 750 Indusi E109 183 Kolbenstangenschutzrohr E445 900 Bremsleitung E12 5149 00 Schraubenkupplung E282 310

Page 32

Gebr. Märklin & Cie. GmbH Stuttgarter Str. 55 - 57 73033 Göppingen Germany www.maerklin.com

195913/0214/Kd1Ef

Änderungen vorbehalten

www.maerklin.com/en/imprint.html

Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certiﬁcation for FCC compliance and an adjustment if necessary.

Use in the USA without this certiﬁcation is not permitted and absolves us of any liability. If you should want such certiﬁcation to be done, please contact us – also due to the additional costs incurred for this.
