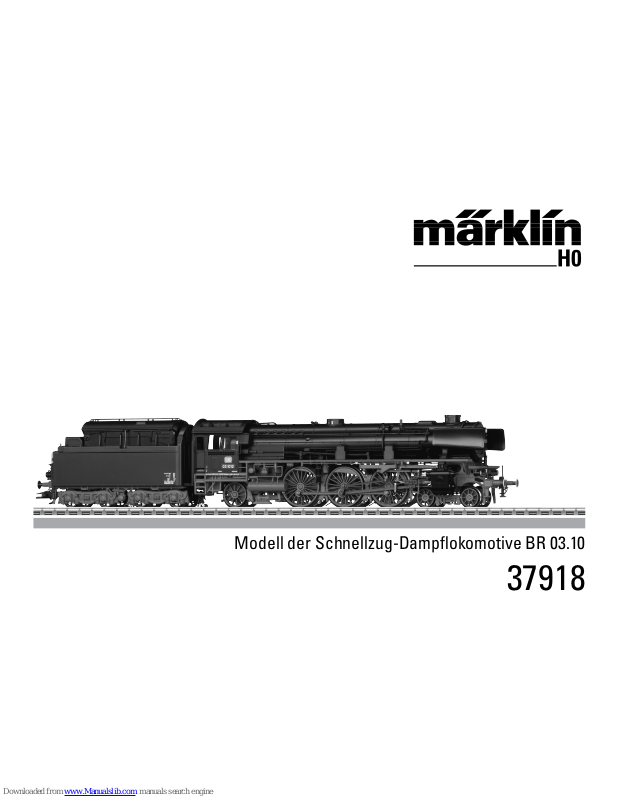

Modell der Schnellzug-Dampﬂokomotive BR 03.10

37918

Page 2

Inhaltsverzeichnis: Seite Informationen zum Vorbild 4 Betriebshinweise 5 Sicherheitshinweise 8 Wichtige Hinweise 8 Funktionen 8 Schaltbare Funktionen 9 Parameter / Register 24 Ergänzendes Zubehör 25 Wartung und Instandhaltung 28 Ersatzteile 32

Table of Contents: Page Information about the prototype 4 Information about operation 5 Safety Notes 10 Important Notes 10 Functions 10 Controllable Functions 11 Parameter / Register 24 Complementary accessories 25 Service and maintenance 28 Spare Parts 32

Sommaire : Page Informations concernant la locomotive réelle 4 Remarques sur l’exploitation 5 Remarques importantes sur la sécurité 12 Information importante 12 Fonctionnement 12 Fonctions commutables 13 Paramètre / Registre 24 Accessoires complémentaires 25 Entretien et maintien 28 Pièces de rechange 32

Inhoudsopgave: Pagina Informatie van het voorbeeld 4 Opmerkingen over de werking 5 Veiligheidsvoorschriften 14 Belangrijke aanwijzing 14 Functies 14 Schakelbare functies 15 Parameter / Register 24 Aanvullende toebehoren 25 Onderhoud en handhaving 28 Onderdelen 32

Page 3

Indice de contenido: Página Instrucciones de uso 5 Aviso de seguridad 16 Notas importantes 16 Funciones 16 Funciones posibles 17 Parámetro / Registro 24 Accesorios complementarios 25 El mantenimiento 28 Recambios 32

Indice del contenuto: Pagina Avvertenze per il funzionamento 5 Avvertenze per la sicurezza 18 Avvertenze importanti 18 Funzioni 18 Funzioni commutabili 19 Parametro / Registro 24 Accessori complementari 25 Manutenzione ed assistere 28 Pezzi di ricambio 32

Innehållsförteckning: Sidan Driftanvisningar 5 Säkerhetsanvisningar 20 Viktig information 20 Funktioner 20 Kopplingsbara funktioner 21 Parameter / Register 24 Ytterligare tillbehör 25 Underhåll och reparation 28 Reservdelar 32

Indholdsfortegnelse: Side Brugsanvisninger 5 Vink om sikkerhed 22 Vigtige bemærkninger 22 Funktioner 22 Styrbare funktioner 23 Parameter / Register 24 Ekstra tilbehør 25 Service og reparation 28 Reservedele 32

Page 4

Informationen zum Vorbild

Von den 45 Exemplaren der ehemaligen Stromlinienlokomotive BR 03.10, die nach 1945 noch vorhanden waren, befanden sich 26 im Bestand der Deutschen Bundesbahn. Mitte der 1950er-Jahre war der Zustand der Kessel bereits so schlecht, dass die DB eine umfangreiche Rekonstruktionsmaßnahme mit neuen Kesseln beschloss. Das Aussehen der Lokomotive veränderte sich dadurch erheblich und ähnelte stark dem der ebenfalls neubekesselten BR 01.10. Allerdings war die Umbaumaßnahme bei der BR 03.10 technisch nicht so gut gelungen wie bei der BR 01.10, so dass die Maschine bald in den Eilzugsdienst abwanderten. Alle waren in Hagen stationiert und wurden bis 1966 ausgemustert.

Information about the Prototype

Of the 45 units of the former class 03.10 streamlined locomotive, which were still in existence after 1945, 26 were on the roster of the German Federal Railroad. By the mid-1950s, the condition of the boilers on these units was so bad that the DB decided to undertake an extensive rebuilding program with new boilers. The appearance of the locomotives changed considerably in the process and resembled the class 01.10 units that had also been equipped with new boilers. However, the rebuilding of the class 03.10 was not so successful technically as with the class 01.10, so that the former soon ended up in fast passenger train service. All of them were stationed in Hagen and were retired by 1966.

Informations concernant la locomotive réelle

Sur les 45 unités de l’ancienne locomotive aérodynamique BR 03.10 encore disponibles après 1945, 26 se trouvaient encore en possession de la Deutsche Bundesbahn. Au milieu des années 1950, la chaudière se trouvait déjà en si mauvais état que la DB décida un vaste programme de reconstruction avec de nouvelles chaudières.La locomotive changea alors radicalement d’allure, se rapprochant énormément de la BR 01.10. également équipée d’une nouvelle chaudière. Toutefois, la transformation de la BR 03.10 n’était techniquement pas aussi réussie que pour la BR 01.10 et les machines furent bientôt affectées au service de trains directs. Toutes les locomotives étaient affectées au dépôt de Hagen et furent réformées jusqu’en 1966.

Informatie van het voorbeeld

Van de 45 exemplaren van de voormalige stroomlijnlocomotief BR 03.10, die na 1945 nog aanwezig waren, bevonden er zich 26 in het bestand van de Deutsche Bundesbahn. Midden jaren 1950 was de toestand van de ketel al zo slecht, dat de DB tot uitgebreide maatregelen wat betreft de reconstructie met nieuwe ketels besloot. Het uiterlijk van de locomotief veranderde daardoor aanzienlijk en leek sterk op de eveneens opnieuw beketelde BR 01.10. De ombouwmaatregelen waren bij de BR 03.10 technisch niet zo goed geslaagd als bij de BR 01.10, zodat de machine al spoedig naar de sneltreindienst verdween. Alle waren in Hagen gestationeerd en werden tot en met 1966 buiten dienst gesteld.

Page 5

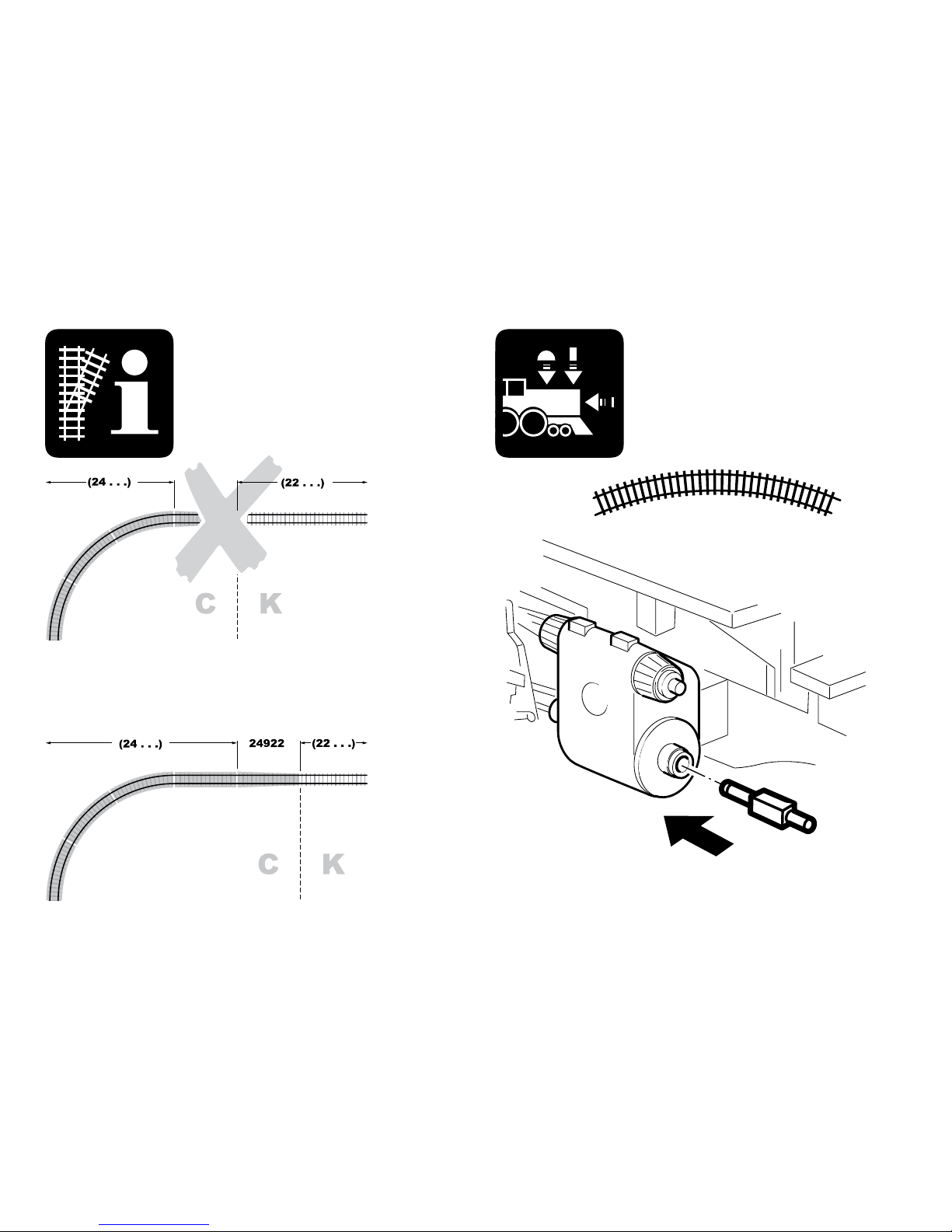

r > 500 mm

Page 6

Wichtig:

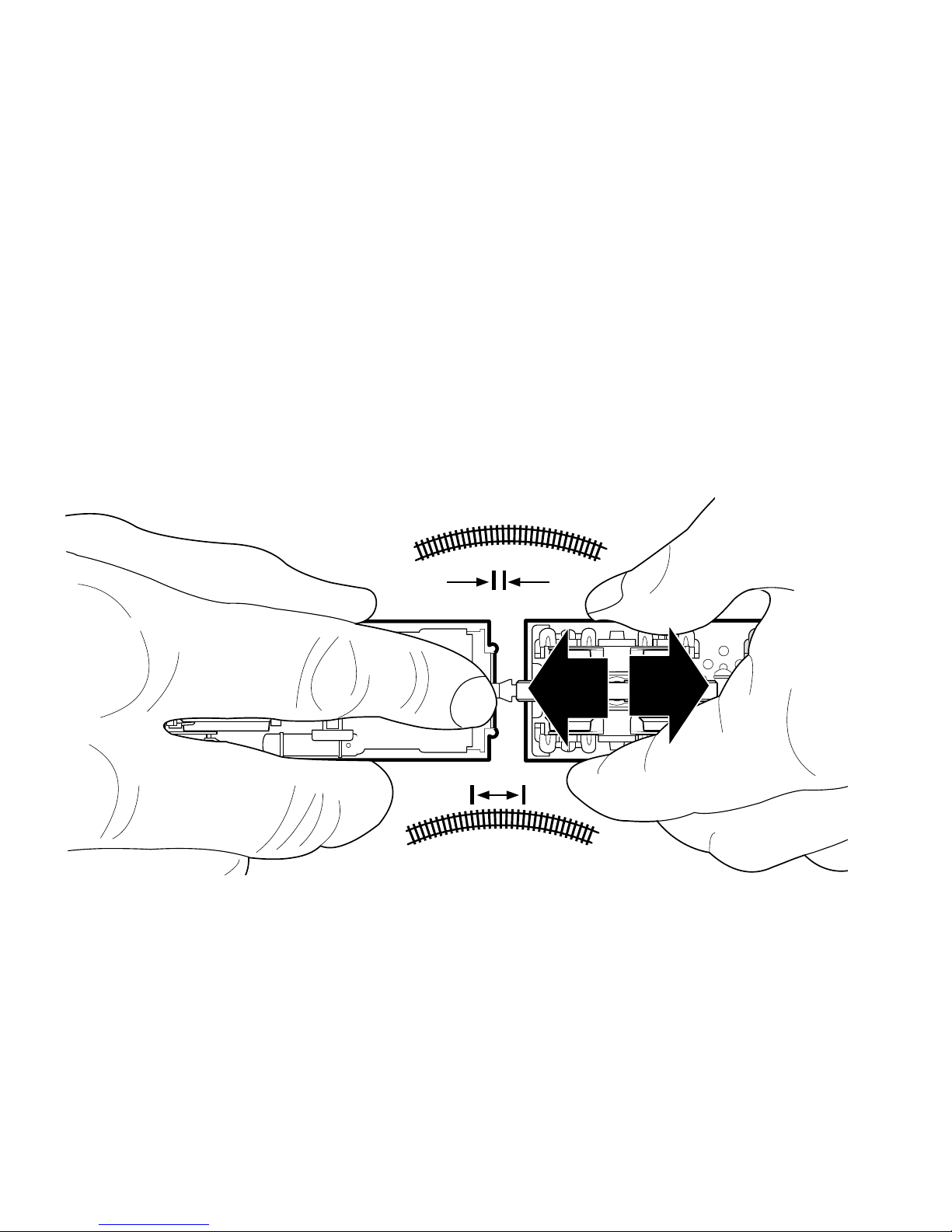

Im Fahrbetrieb (rmin = 360 mm): Lok und Tender auf maximalen Abstand einstellen. Nur bei der Präsentation z.B. in einer Vitrine kann der Abstand zwischen Lok und Tender minimiert werden.

r > 500 mm

r < 500 mm

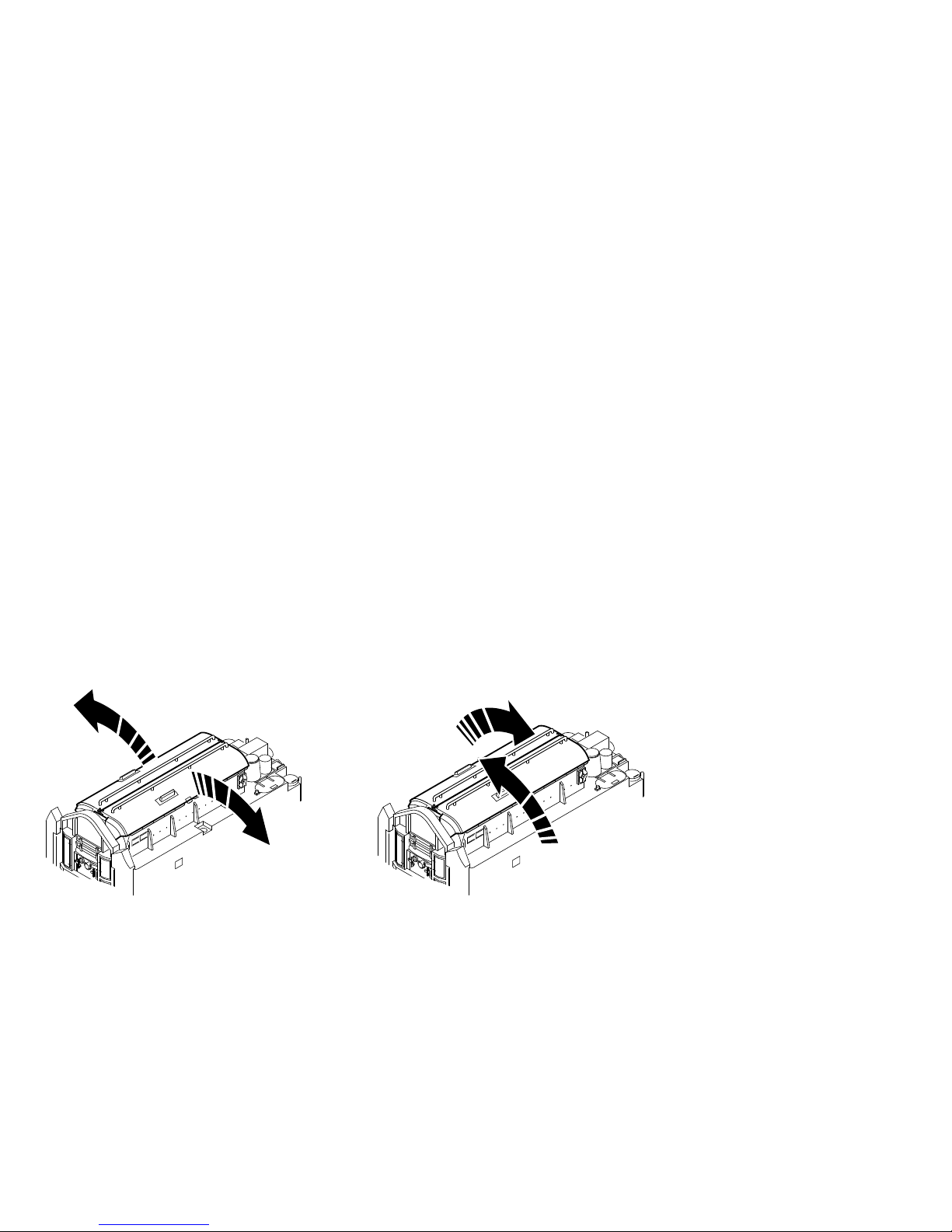

Kurzkupplung zwischen Lok und Tender verstellbar Close coupling between locomotive and tender is adjustable Attelage court réglable entre locomotive et tender Kortkoppeling tussen loc en tender is verstelbaar El enganche corto ajustable entre locomotora y ténder Aggancio corto regolabile tra locomotiva e tender Kortkopplet mellan lok och tender kan regleras Kortkobling mellem lok og tender indstillelig

Page 7

Important:

In regular layout operation (required minimum radius = 360 mm / 14-3/16”): Set the locomotive and the tender for the maximum spacing. The spacing between the locomotive and the tender can be reduced to the minimum only when the model is on display such as in a display case.

Important :

En exploitation (rmin = 360 mm) : Régler l’écart entre locomotive et tender à la valeur maximale. Ne régler l’écart sur une valeur inférieure que pour la présentation, par exemple dans une vitrine.

Belangrijk:

In het rijbedrijf (rmin = 360 mm): loc en tender op de maximale onderlinge afstand instellen. Alleen bij een presentatie bijv. in een vitrine kan de afstand tussen loc en tender geminimaliseerd worden.

Importante:

En funcionamiento: (rmin = 360 mm): regular la distancia entre la locomotora y el ténder al máximo. Solo para presentaciones, p.e. en vitrinas, se puede acortar la distancia entre la locomotora y el ténder.

Importante:

Nell’esercizio di marcia (rmin = 360 mm): regolare locomotiva e tender per la massima distanza. La distanza tra locomotiva e tender può venire ridotta al minimo soltanto in caso di esposizione, ad es. in una vetrina.

Viktigt:

Ställ in loket och tendern på maximalt avstånd (rmin = 360 mm) under körning. Endast vid presentation, t ex i ett vitrinskåp kan avståndet mellan lok och tender minimeras.

Vigtigt:

I køredrift (rmin = 360 mm): Indstil lokomotivet og tenderen til maksimal afstand. Afstanden mellem lokomotivet og tenderen kan kun minimeres ved udstilling, f.eks. i en vitrine.

Page 8

Sicherheitshinweise

• Die Lok darf nur mit einem dafür bestimmten Betriebssystem (Märklin AC, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden.

• Nur Schaltnetzteile/Transformatoren verwenden, die Ihrer örtlichen Netzspannung entsprechen.

• Die Lok darf nur aus einer Leistungsquelle versorgt werden.

• Beachten Sie unbedingt die Sicherheitshinweise in der Bedienungsanleitung zu Ihrem Betriebssystem.

• Für den konventionellen Betrieb der Lok muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

• Setzen Sie das Modell keiner direkten Sonneneinstrahlung, starken Temperaturschwankungen oder hoher Luftfeuchtigkeit aus.

• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.

Wichtige Hinweise

• Die Bedienungsanleitung und die Verpackung sind Bestandteile des Produktes und müssen deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben werden.

• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.

• Gewährleistung und Garantie gemäß der beiliegenden Garantieurkunde.

• Entsorgung: www.maerklin.com/en/imprint.html

Funktionen

• Erkennung der Betriebsart: automatisch.

• Einstellbare Adressen: 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adresse ab Werk: 03

• Mfx-Technologie für Mobile Station / Central Station. Name ab Werk: DB BR 03 1012

• Veränderbare Anfahrverzögerung (ABV).

• Veränderbare Bremsverzögerung (ABV).

• Veränderbare Höchstgeschwindigkeit.

• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsverzögerung, Höchstgeschwindigkeit): über Control Unit, Mobile Station oder Central Station.

• Fahrtrichtungsabhängige Stirnbeleuchtung.

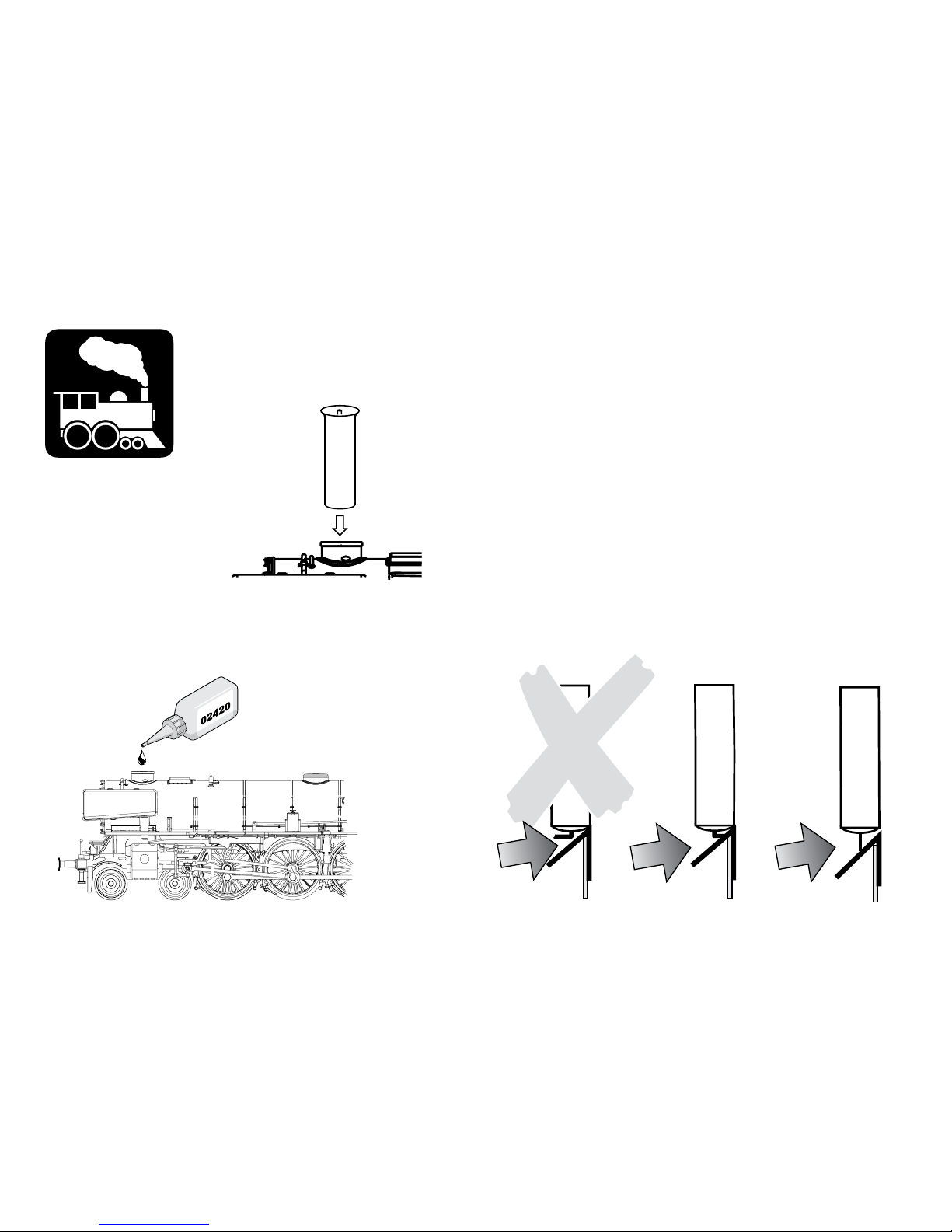

• Rauchgenerator ab Werk eingebaut.

• Im Analogbetrieb stehen nur die Fahr- und Lichtwechselfunktionen zur Verfügung.

Page 9

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

Digital/Systems

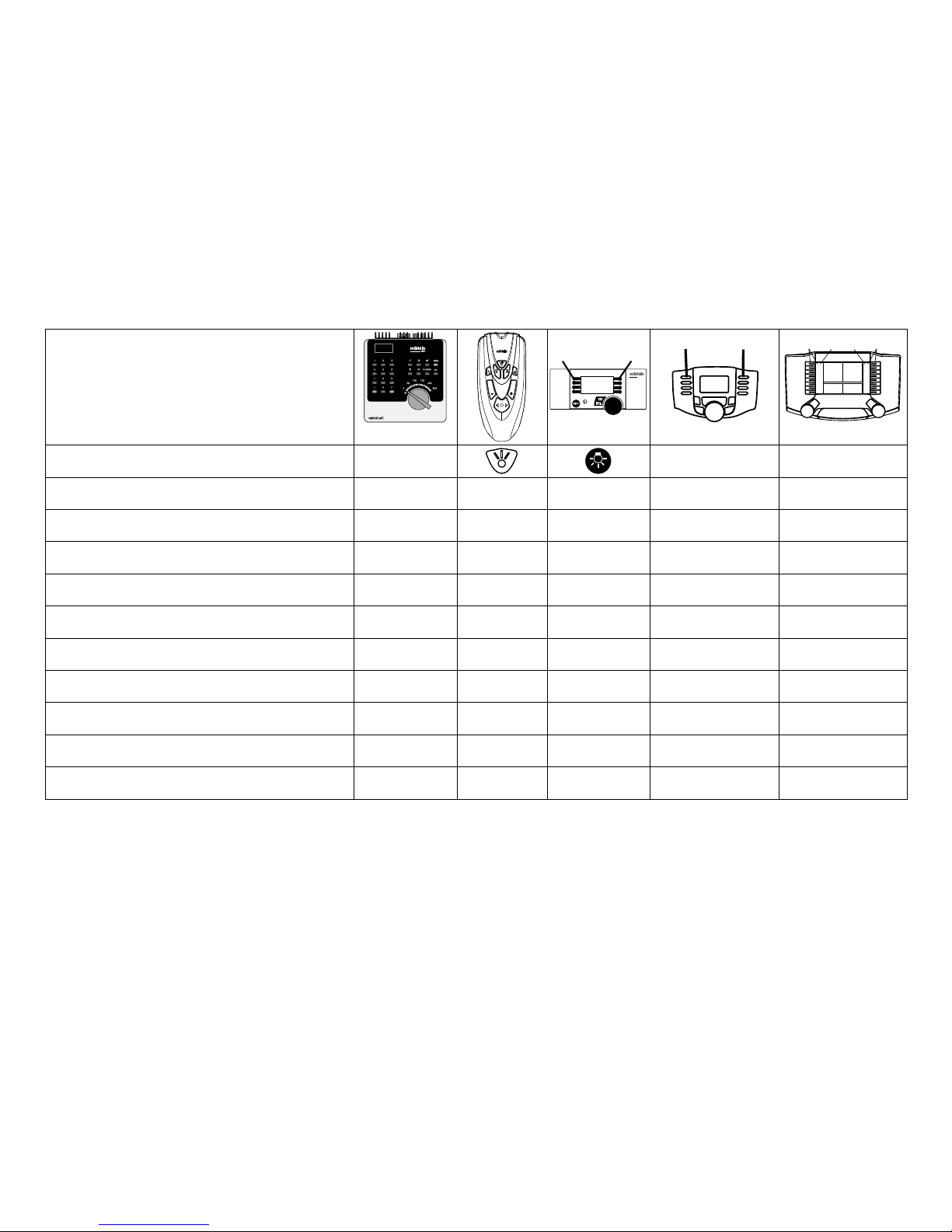

Schaltbare Funktionen

Spitzensignal function/off Funktion f0 Funktion f0 Rauchgenerator f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1 Geräusch: Betriebsgeräusch f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2 Geräusch: Lokpfeife f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV, aus f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Geräusch: Bremsenquietschen aus — — Funktion 8 Funktion f5 Funktion f5 Geräusch: Luftpumpe — — Funktion 1 Funktion f6 Funktion f6 Geräusch: Rangierpﬁff — — Funktion 5 Funktion f7 Funktion f7 Geräusch: Dampf ablassen — — Funktion 6 Funktion f8 Funktion f8 Geräusch: Kohle schaufeln — — — Funktion f9 Funktion f9 Geräusch: Schüttelrost — — — Funktion f10 Funktion f10

Page 10

Functions

• Recognition of the mode of operation: automatic.

• Addresses that can be set:

1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Address set at the factory: 03

• Mfx technology for the Mobile Station / Central Station. Name set at the factory: DB BR 03 1012

• Adjustable Acceleration delay (ABV).

• Adjustable Braking delay (ABV).

• Adjustable maximum speed.

• Setting the locomotive parameters (address, acceleration/braking delay, maximum speed): with the Control Unit, Mobile Station, Central Station.

• Headlights, changing over with the direction of travel.

• Smoker generator built at the factory.

• Only the train control functions and headlight changeover feature are available in analog operation.

Safety Notes

• This locomotive is to be used only with an operating system designed for it (Märklin AC, Märklin Delta, Märklin Digital or Märklin Systems).

• Use only switched mode power supply units and transformers that are designed for your local power system.

• This locomotive must never be supplied with power from more than one transformer.

• Pay close attention to the safety notes in the instructions for your operating system.

• The feeder track must be equipped to prevent interference with radio and television reception, when the locomotive is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose.

• Do not expose the model to direct sunlight, extreme changes in temperature, or high humidity.

• WARNING! Sharp edges and points required for operation.

Important Notes

• The operating instructions and the packaging are a component part of the product and must therefore be kept as well as transferred along with the product to others.

• Please see your authorized Märklin dealer for repairs or spare parts.

• The warranty card included with this product speciﬁes the warranty conditions.

• Disposing: www.maerklin.com/en/imprint.html

Page 11

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

Digital/Systems

Controllable Functions

Headlights function/off Function f0 Function f0 Smoke generator f1 Function 1 Function 7 Function f1 Function f1 Sound effect: Operating sounds f2 Function 2 Function 3 Function f2 Function f2 Sound effect: Locomotive whistle f3 Function 3 Function 4 Function f3 Function f3 ABV, off f4 Function 4 Function 2 Function f4 Function f4 Sound effect: Squealing brakes off — — Function 8 Function f5 Function f5 Sound effect: Air pump — — Function 1 Function f6 Function f6 Sound effect: Switching whistle — — Function 5 Function f7 Function f7 Sound effect: Blowing off steam — — Function 6 Function f8 Function f8 Sound effect: Coal being shoveled — — — Function f9 Function f9 Sound effect: Rocker grate — — — Function f10 Function f10

Page 12

Remarques importantes sur la sécurité

• La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin AC, Märklin Delta, Märklin Digital ou Märklin Systems).

• Utiliser uniquement des convertisseurs et transformateurs correspondant à la tension du secteur local.

• La locomotive ne peut être alimentée en courant que par une seule source de courant.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi de votre système d’exploitation.

• Pour l’exploitation de la locomotive en mode conventionnel, la voie de raccordement doit être déparasitée. A cet effet, utiliser le set de déparasitage réf. 74046. Le set de déparasitage ne convient pas pour l’exploitation en mode numérique.

• Ne pas exposer le modèle à un ensoleillement direct, à de fortes variations de température ou à un taux d‘humidité important.

• ATTENTION! Pointes et bords coupants lors du fonctionnement du produit.

Information importante

• La notice d‘utilisation et l’emballage font partie intégrante du produit ; ils doivent donc être conservés et, le cas échéant, transmis avec le produit.

• Pour toute réparation ou remplacement de pièces, adresses-vous à votre détaillant-spécialiste Märklin.

• Garantie légale et garantie contractuelle conformément au certiﬁcat de garantie ci-joint.

• Elimination : www.maerklin.com/en/imprint.html

Fonctionnement

• Détection du mode d’exploitation : automatique.

• Adresses disponibles : 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adresse encodée en usine : 03

• Technologie mfx pour Mobile Station / Central Station. Nom encodée en usine : DB BR 03 1012

• Temporisation d’accélération réglable (ABV).

• Temporisation de freinage réglable (ABV).

• Vitesse maximale réglable.

• Réglage des paramètres de la loco (adresse, temporisation accélér.-freinage, vitesse maximale) : via Control Unit, Mobile Station ou Central Station.

• Feux de signalisation avec inversion selon sens de marche.

• Générateur de fumée intégré départ usine.

• En mode d’exploitation analogique, seules les fonctions relatives à la conduite et à l‘inversion des feux sont disponibles.

Page 13

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

Digital/Systems

Fonctions commutables

Fanal éclairage function/off Fonction f0 Fonction f0 Générateur de fumée f1 Fonction 1 Fonction 7 Fonction f1 Fonction f1 Bruitage : Bruit d’exploitation f2 Fonction 2 Fonction 3 Fonction f2 Fonction f2 Bruitage : Sifﬂet locomotive f3 Fonction 3 Fonction 4 Fonction f3 Fonction f3 ABV, désactivé f4 Fonction 4 Fonction 2 Fonction f4 Fonction f4 Bruitage : Grincement de freins désactivé — — Fonction 8 Fonction f5 Fonction f5 Bruitage : Compresseur — — Fonction 1 Fonction f6 Fonction f6 Bruitage : Sifﬂet pour manœuvre — — Fonction 5 Fonction f7 Fonction f7 Bruitage : Échappement de la vapeur — — Fonction 6 Fonction f8 Fonction f8 Bruitage : Pelletage du charbon — — — Fonction f9 Fonction f9 Bruitage : Grille à secousses — — — Fonction f10 Fonction f10

Page 14

Functies

• Herkenning van het bedrijfssysteem: automatisch.

• Instelbare adressen:

1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Vanaf de fabriek ingesteld: 03

• Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: DB BR 03 1012

• Instelbare optrekvertraging (ABV).

• Instelbare afremvertraging (ABV).

• Instelbare maximumsnelheid.

• Instellen van de locomotiefparameters (adres, optrek-/ afremvertraging, maximumsnelheid): d.m.v. Control Unit, Mobile Station of Central Station.

• Rijrichtingafhankelijke frontseinen.

• Rookgenerator is af fabriek ingebouwd.

• In analoogbedrijf zijn alleen de rij- en lichtwissel-functies beschikbaar.

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrijfssysteem (Märklin AC, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden.

• Alleen net-adapters en transformatoren gebruiken waarvan de aangegeven netspanning overeenkomt met de netspanning ter plaatse.

• De loc mag niet vanuit meer dan een stroomvoorziening gelijktijdig gevoed worden.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• Stel het model niet bloot aan in directe zonnestraling, sterke temperatuurwisselingen of hoge luchtvochtigheid.

• OPGEPAST! Functionele scherpe kanten en punten.

Belangrijke aanwijzing

• De gebruiksaanwijzing en de verpakking zijn een bestanddeel van het product en dienen derhalve bewaard en meegeleverd te worden bij het doorgeven van het product.

• Voor reparatie of onderdelen kunt u zich tot uw Märklin handelaar wenden.

• Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs.

• Afdanken: www.maerklin.com/en/imprint.html

Page 15

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

Digital/Systems

Schakelbare functies

Frontsein function/off Functie f0 Functie f0 Rookgenerator f1 Functie 1 Functie 7 Functie f1 Functie f1 Geluid: bedrijfsgeluiden f2 Functie 2 Functie 3 Functie f2 Functie f2 Geluid: locﬂuit f3 Functie 3 Functie 4 Functie f3 Functie f3 ABV, uit f4 Functie 4 Functie 2 Functie f4 Functie f4 Geluid: piepende remmen uit — — Functie 8 Functie f5 Functie f5 Geluid: luchtpomp — — Functie 1 Functie f6 Functie f6 Geluid: rangeerﬂuit — — Functie 5 Functie f7 Functie f7 Geluid: stoom afblazen — — Functie 6 Functie f8 Functie f8 Geluid: kolenscheppen — — — Functie f9 Functie f9 Geluid: schudrooster — — — Functie f10 Functie f10

Page 16

Aviso de seguridad

• La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin AC – Märklin Delta – Märklin Digital o Märklin Systems).

• Emplear únicamente fuentes de alimentación conmutadas y transformadores que sean de la tensión de red local.

• La alimentación de la locomotora deberá realizarse descle una sola fuente de suminitro.

• Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

• Para el funcionamiento convencional de la locomotora deben suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

• No exponer el modelo en miniatura a la radiación solar directa, a oscilaciones fuertes de temperatura o a una humedad del aire elevada.

• ¡ATENCIÓN! Esquinas y puntas aﬁladas condicionadas a la función.

Notas importantes

• Las instrucciones de empleo y el embalaje forman parte íntegra del producto y, por este motivo, deben guardarse y entregarse junto con el producto en el caso de venderlo o transmitirlo a otro.

• Para reparaciones o recambios contacte con su proveedor Märklin especializado.

• Responsabilidad y garantía conforme al documento de

garantía que se adjunta.

• Eliminación: www.maerklin.com/en/imprint.html

Funciones

• Reconocimiento del sistema: automático.

• Códigos disponibles: 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Código de fábrica: 03

• Tecnología mfx para la Mobile Station/Central Station. Nombre de fábrica: DB BR 03 1012

• Arranque lento variable (ABV).

• Frenado lento variable (ABV).

• Velocidad máxima variable.

• Fijar parámetros de la locomotora (código, arranque y frenado, velocidad máxima): por el Control Unit, Mobile Station o Central Station.

• Faros frontales dependendientes del sentido de marcha.

• Generador de humo montado en fábrica.

• En funcionamiento en modo analógico están disponibles únicamente las funciones de tracción y de alternancia de luces.

Page 17

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

Digital/Systems

Funciones posibles

Señal de cabeza function/off Función f0 Función f0 Generador de humo f1 Función 1 Función 7 Función f1 Función f1 Ruido: ruido de explotación f2 Función 2 Función 3 Función f2 Función f2 Ruido del silbido de la locomotora f3 Función 3 Función 4 Función f3 Función f3 ABV, apagado f4 Función 4 Función 2 Función f4 Función f4 Ruido: Desconectar chirrido de los frenos — — Función 8 Función f5 Función f5 Ruido: Bomba de aire — — Función 1 Función f6 Función f6 Ruido: Silbato de maniobras — — Función 5 Función f7 Función f7 Ruido: Purgar vapor — — Función 6 Función f8 Función f8 Ruido: Cargar carbón con pala — — — Función f9 Función f9 Ruido: Parrilla vibratoria — — — Función f10 Función f10

Page 18

Funzioni

• Riconoscimento del tipo di funzionamento: automatico.

• Indirizzi impostabili: 1-80 (Control Unit 6021/Mobile Station 60651/652)

1-255 (Central Station 6021x/Mobile Station 60653)

• Indirizzo di fabbrica: 03

• Tecnologia Mfx per Mobile Station / Central Station. Nome di fabbrica: DB BR 03 1012

• Ritardo di avviamento modiﬁcabile (ABV).

• Ritardo di frenatura modiﬁcabile (ABV).

• Velocità massima modiﬁcabile.

• Regolazione dei parametri della locomotiva (indirizzo, ritardo di avviamento/frenatura, velocità massima): tramite Control Unit, Mobile Station oppure Central Station.

• Illuminazione di testa dipendente dalla direzione di marcia.

• Apparato fumogeno incorporato di fabbrica.

• Nel funzionamento analogico si hanno a disposizione solamente le funzioni di marcia e di commutazione dei fanali.

Avvertenze per la sicurezza

• Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (Märklin AC, Märklin Delta, Märklin Digital oppure Märklin Systems).

• Impiegare soltanto alimentatori “switching“ e trasformatori che corrispondono alla Vostra tensione di rete locale.

• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Vogliate prestare assolutamente attenzione alle avvertenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

• Per il funzionamento tradizionale della locomotiva il binario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

• Non esponete tale modello ad alcun irraggiamento solare diretto, a forti escursioni di temperatura oppure a elevata umidità dell’aria.

• AVVERTENZA! Per motivi funzionali i bordi e le punte sono spigolosi.

Avvertenze importanti

• Le istruzioni di impiego e l‘imballagio costituiscono un componente sostanziale del prodotto e devono pertanto venire conservati nonché consegnati insieme in caso di ulteriore cessione del prodotto.

• Per le riparazioni o le parti di ricambio, contrattare il rivenditore Märklin.

• Prestazioni di garanzia e garanzia in conformità all’accluso certiﬁcato di garanzia.

• Smaltimento: www.maerklin.com/en/imprint.html

Page 19

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

Digital/Systems

Funzioni commutabili

Segnale di testa function/off Funzione f0 Funzione f0 Apparato fumogeno f1 Funzione 1 Funzione 7 Funzione f1 Funzione f1 Rumore: rumori di esercizio f2 Funzione 2 Funzione 3 Funzione f2 Funzione f2 Rumore: ﬁschio da locomotiva f3 Funzione 3 Funzione 4 Funzione f3 Funzione f3 ABV, spento f4 Funzione 4 Funzione 2 Funzione f4 Funzione f4 Rumore: stridore dei freni escluso — — Funzione 8 Funzione f5 Funzione f5 Rumore: compressore dell’aria — — Funzione 1 Funzione f6 Funzione f6 Rumore: ﬁschio di manovra — — Funzione 5 Funzione f7 Funzione f7 Rumore: scarico del vapore — — Funzione 6 Funzione f8 Funzione f8 Rumore: spalatura del carbone — — — Funzione f9 Funzione f9 Rumore: griglia a scuotimento — — — Funzione f10 Funzione f10

Page 20

Funktioner

• Driftsättet igenkänns automatiskt.

• Inställbara adresser: 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adress från tillverkaren: 03

• Mfx-teknologi för Mobile Station / Central Station. Namn från tillverkaren: DB BR 03 1012

• Accelerationsfördröjning kan ändras (ABV).

• Bromsfördröjning kan ändras (ABV).

• Toppfart kan ändras.

• Inställning av lokparametrar (Adress, acceleration/ bromsfördröjning, toppfart): Via Control Unit, Mobile Station eller Central Station.

• Körriktningsberoende frontbelysning.

• Lokets rökgenerator är inbyggd av fabriken.

• Vid analog körning är endast den automatiska ljusväxlingsfunktionen tillgänglig.

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems).

• Använd endast nätadaptrar och transformatorer anpassade för det lokala elnätet.

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.

• När motorvagnens lokdel ska köras med konventionell/ analog drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyddet får inte användas vid digital körning.

• Modellen får inte utsättas för direkt solljus, häftiga temperaturväxlingar eller hög luftfuktighet.

• VARNING! Funktionsbetingade vassa kanter och spetsar.

Viktig information

• Bruksanvisningen och förpackningen är en del av produkten och måste därför sparas och alltid medfölja produkten.

• Kontakta din Märklinfackhandlare för reparationer och reservdelar.

• Garantivillkor framgår av bifogade garantibevis.

• Hantering som avfall: www.maerklin.com/en/imprint.html

Page 21

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

Digital/Systems

Kopplingsbara funktioner

Frontstrålkastare function/off Funktion f0 Funktion f0 Röksats f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1 Ljud: Traﬁkljud f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2 Ljud: Lokvissla f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV, från f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Ljud: Bromsgnissel, från — — Funktion 8 Funktion f5 Funktion f5 Ljud: Luftpump — — Funktion 1 Funktion f6 Funktion f6 Ljud: Rangervissla — — Funktion 5 Funktion f7 Funktion f7 Ljud: Ånga släpps ut — — Funktion 6 Funktion f8 Funktion f8 Ljud: Kol skyfﬂas — — — Funktion f9 Funktion f9 Ljud: Roster skakas — — — Funktion f10 Funktion f10

Page 22

Funktioner

• Registrering af driftsarten: automatisk.

• Indstillelige adresser: 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adresse ab fabrik: 03

• Mfx-teknologi til Mobile Station / Central Station. Navn ab fabrik: DB BR 03 1012

• Indstillelig kørselsforsinkelse (ABV).

• Indstillelig bremseforsinkelse (ABV).

• Indstillelig maksimalhastighed.

• Indstilling af lokomotivparametrene (adresse, kørsels-/ bremseforsinkelse, maksimalhastighed): Via Control Unit, Mobile Station eller Central Station.

• Køreretningsafhængig frontbelysning.

• Røggenerator indbygget fra fabrikken.

• I analogdrift er det kun køre- og lysskiftefunktionerne, der er tilgængelige.

Vink om sikkerhed

• Lokomotivet må kun bruges med et driftssystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems), der er beregnet dertil.

• Anvend kun DC-DC-omformere og transformatorer, der passer til den lokale netspænding.

• Lokomotivet må ikke forsynes fra mere end én strømkilde ad gangen.

• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

• Ved konventionel drift af lokomotivet skal tilslutningssporet støjdæmpes. Dertil skal anvendes støjdæmpningssættet

74046. Støjdæmpningssættet er ikke egnet til digital drift.

• Modellen må ikke udsættes for direkte sollys, store temperaturudsving eller høj luftfugtighed.

• ADVARSEL! Skarpe kanter og spidser pga. funktionen.

Vigtige bemærkninger

• Betjeningsvejledning og emballage hører til produktet og skal derfor gemmes og medfølge, hvis produktet gives videre til andre.

• For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.

• Garanti ifølge vedlagte garantibevis.

• Bortskafning: www.maerklin.com/en/imprint.html

Page 23

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

Digital/Systems

Styrbare funktioner

Frontsignal function/off Funktion f0 Funktion f0 Røggenerator f1 Funktion 1 Funktion 7 Funktion f1 Funktion f1 Lyd: Driftslyd f2 Funktion 2 Funktion 3 Funktion f2 Funktion f2 Lyd: Lokomotivﬂøjte f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV, fra f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Lyd: Pibende bremser fra — — Funktion 8 Funktion f5 Funktion f5 Lyd: Luftpumpe — — Funktion 1 Funktion f6 Funktion f6 Lyd: Rangerﬂøjt — — Funktion 5 Funktion f7 Funktion f7 Lyd: Dampudledning — — Funktion 6 Funktion f8 Funktion f8 Lyd: Skovling af kul — — — Funktion f9 Funktion f9 Lyd: Rysterist — — — Funktion f10 Funktion f10

Page 24

CV (Parameter) • CV (Parameter) • CV (Paramètre) • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV (Parameter) • CV (Parameter)

CV-Nr.

Wert • Value •

Valeur • Waarde •

Valor • Valore •

Värde • Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 01 - (80)* 255

Anfahrverzögerung • Acceleration delay • Temporisation accélération • Optrekvertraging • Regulación arranque • Ritardo di avviamento • Igångsättningsreglering • Kørselsforsinkelse

03 01 - (63)* 255

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging • Frenado lento • Ritardo di frenatura • Bromsfördröjning • Bremseforsinkelse

04 01 - (63)* 255

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

05 01 - (63)* 255

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Ripristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien

08 08

Lautstärke • Volume • Volume haut-parleur • Volume • Volumen del sonido • Intensità del suono • Ljudstyrka • Lydstyrke

63 01 - (63)* 255

* () = Control Unit 6021 / Mobile Station 60651/60652

Page 25

Potentielle Fehlerquellen beim Rauchgenerator

• Der Rauchgenerator darf nur maximal halb mit Rauchöl gefüllt sein.

• Im Rauchgenerator darf sich keine Luftblase beﬁnden.

• Der Anschlussdraht an der Unterseite des Rauchgenerators muss sicheren Kontakt zur Anschlussfeder im Lokomotiv-Fahrgestell besitzen.

Potential Problems with the Smoke Generator

• The smoke generator cannot be ﬁlled any more than halfway with smoke ﬂuid.

• There should not be any air bubbles in the smoke generator.

• The connecting wire on the underside of the smoke generator must have a clean contact with the connection ﬁeld in the locomotive’s frame.

7226

02420

Page 26

Causes d‘erreurs potentielles Avec le générateur fumigène

• Le générateur fumigène ne peut pas être rempli de liquide fumigène au-delà de la moitié du tube.

• Aucune bulle d‘air ne peut se trouver dans le générateur fumigène.

• Le câble de raccordement raccordé à la face inférieure du fumigène doit posséder un contact sûr avec le ressort de connexion dans le châssis de la locomotive.

Potentiële storingsoorzaken bij rookgeneratoren

• De rookgenerator mag maximaal half met rookolie gevuld worden.

• In de rookgenerator mag zich geen luchtbel bevinden.

• De aansluitdraad aan de onderzijde van de rookgenerator moet een betrouwbaar contact maken met de contactveer in het locomotief onderstel.

Instrucciones importantes para el buen uso del fumígeno

• Llenar el cartucho solamente hasta la mitad con líquido fumígeno.

• Prestar atención que no se forme una burbuja de aire en el cartucho.

• El hilo tomacorriente de la base debe tener un buen contacto con el resorte que está en el bastidor de la locomotora. Si fuera necesario, ajustar el hilo tomacorriente según la ilustración.

Potenziali origini di guasti nel caso dell’apparato fumogeno

• L’apparato fumogeno come massimo deve essere riempito solamente a metà di olio vaporizzabile.

• Nell’apparato fumogeno non deve trovarsi alcuna bolla d’aria.

• Il conduttore di alimentazione sulla faccia inferiore dell’apparato fumogeno deve possedere un sicuro contatto verso la molla di connessione nel telaio della locomotiva.

Potentiella felkällor på rökgeneratorn

• Rökgeneratorn får maximalt fyllas till hälften med rökvätska.

• I rökgeneratorn får inte ﬁnnas någon luftblåsa.

• Anslutningstråden på rökgeneratorns undersida måste ha en säker kontakt med anslutningsfjädern i lokets chassi. I nödfall måste anslutningstråden justeras enligt teckningen bredvid.

Potentielle fejlkilder ved røggeneratoren

• Røggeneratoren må maksimalt være halvt fyldt med røgolie.

• Der må ikke være nogen luftbobler i røggeneratoren.

• Der skal være en god og sikker kontakt mellem tilslutningstråden på undersiden af røggeneratoren og tilslutningsfjederen i lokomotivets understel.

Page 27



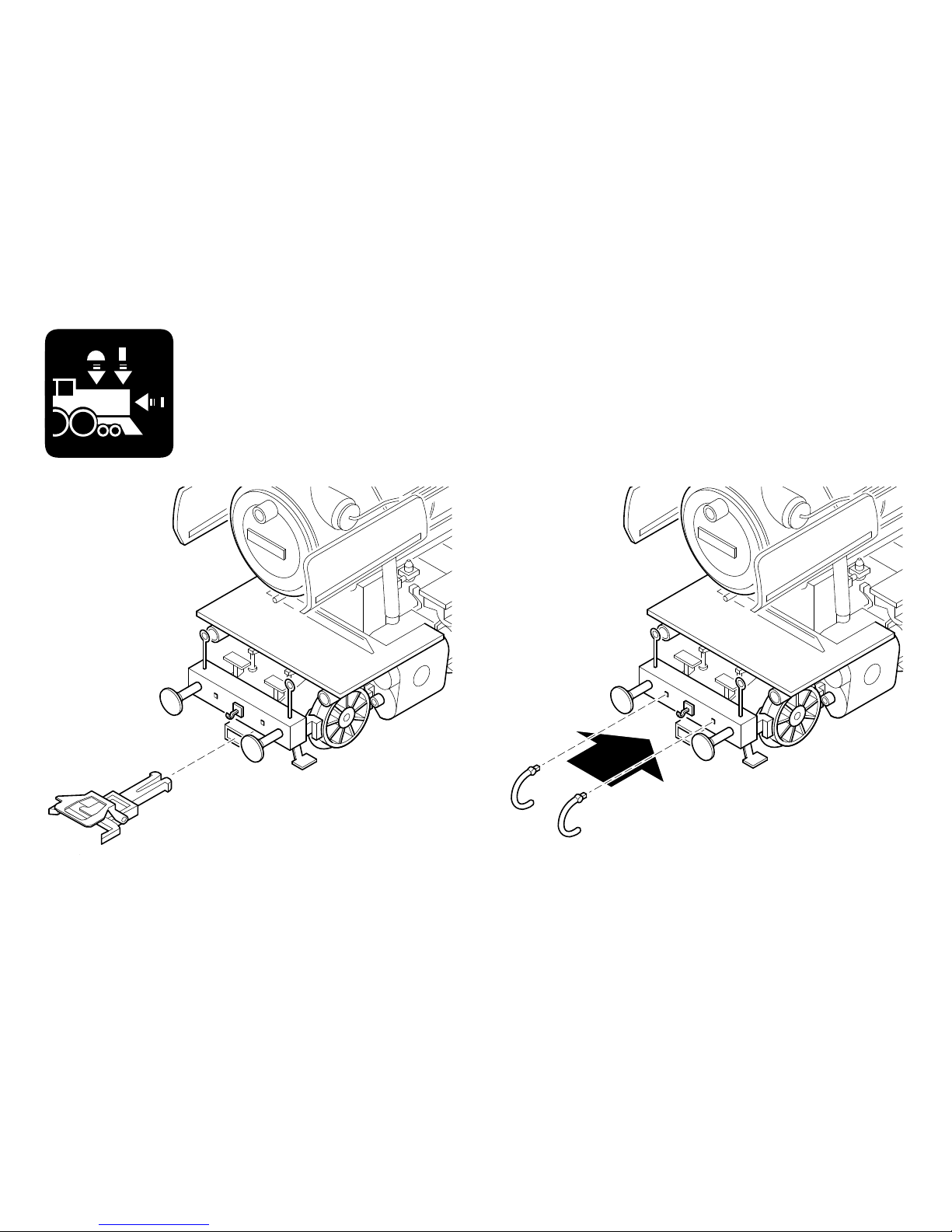

Page 28

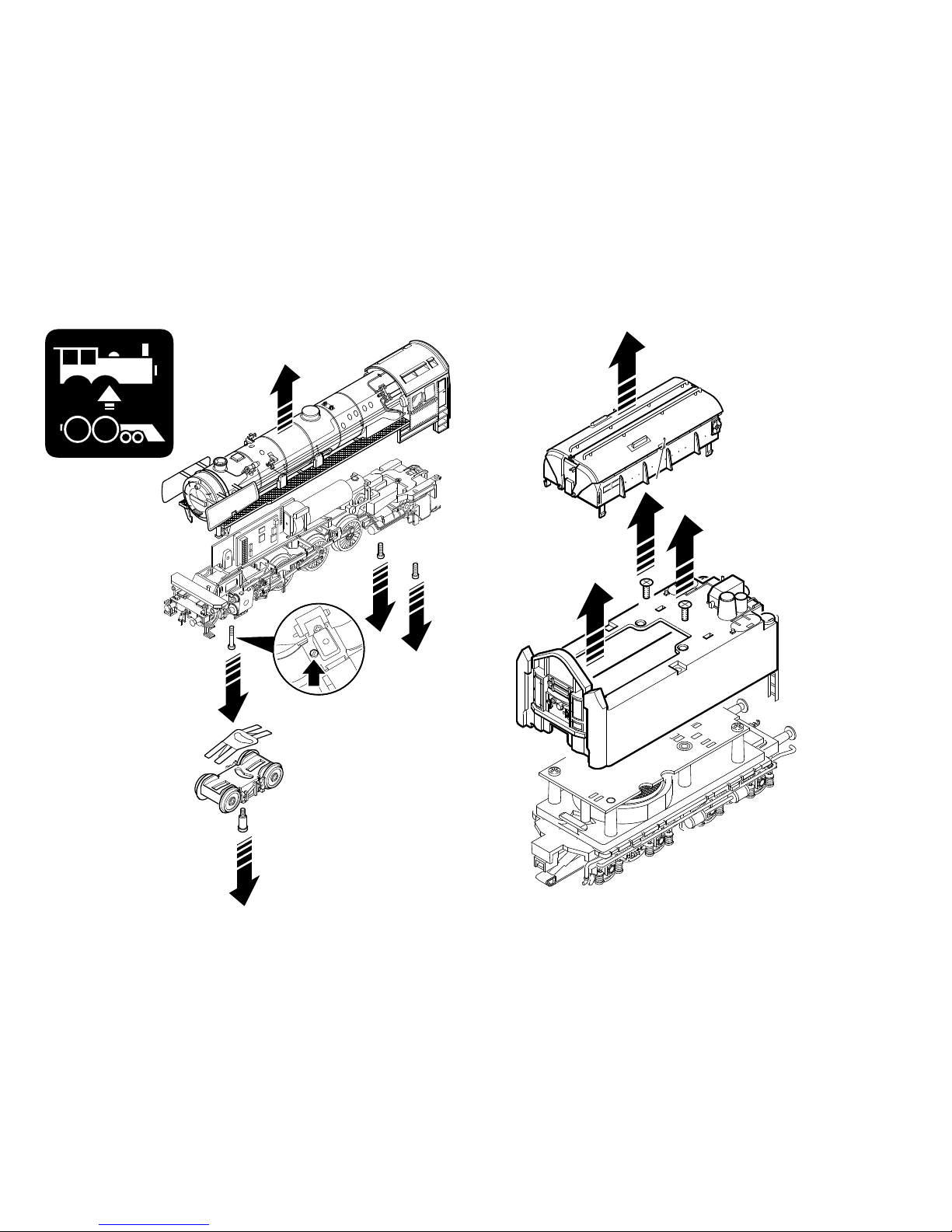

Page 29

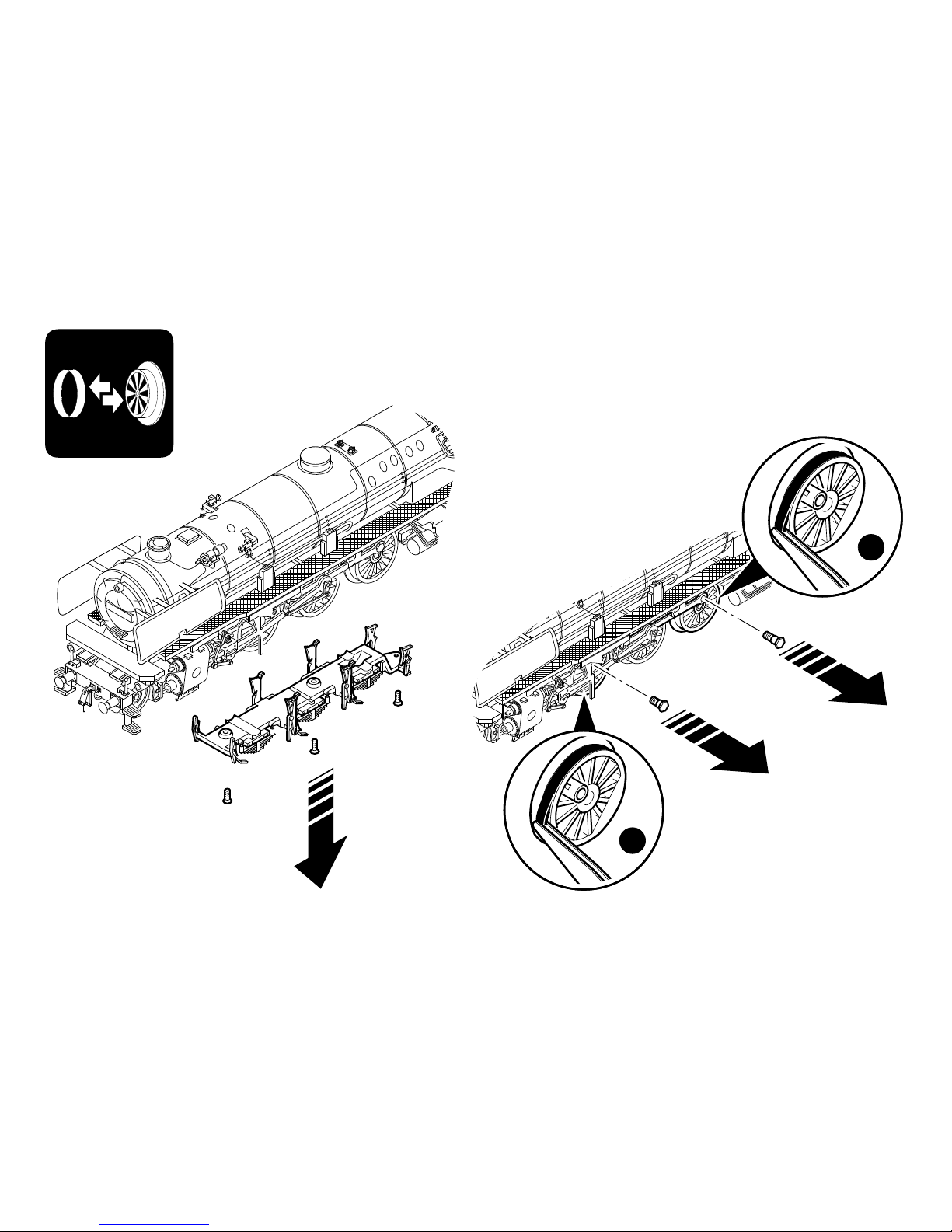

Page 30

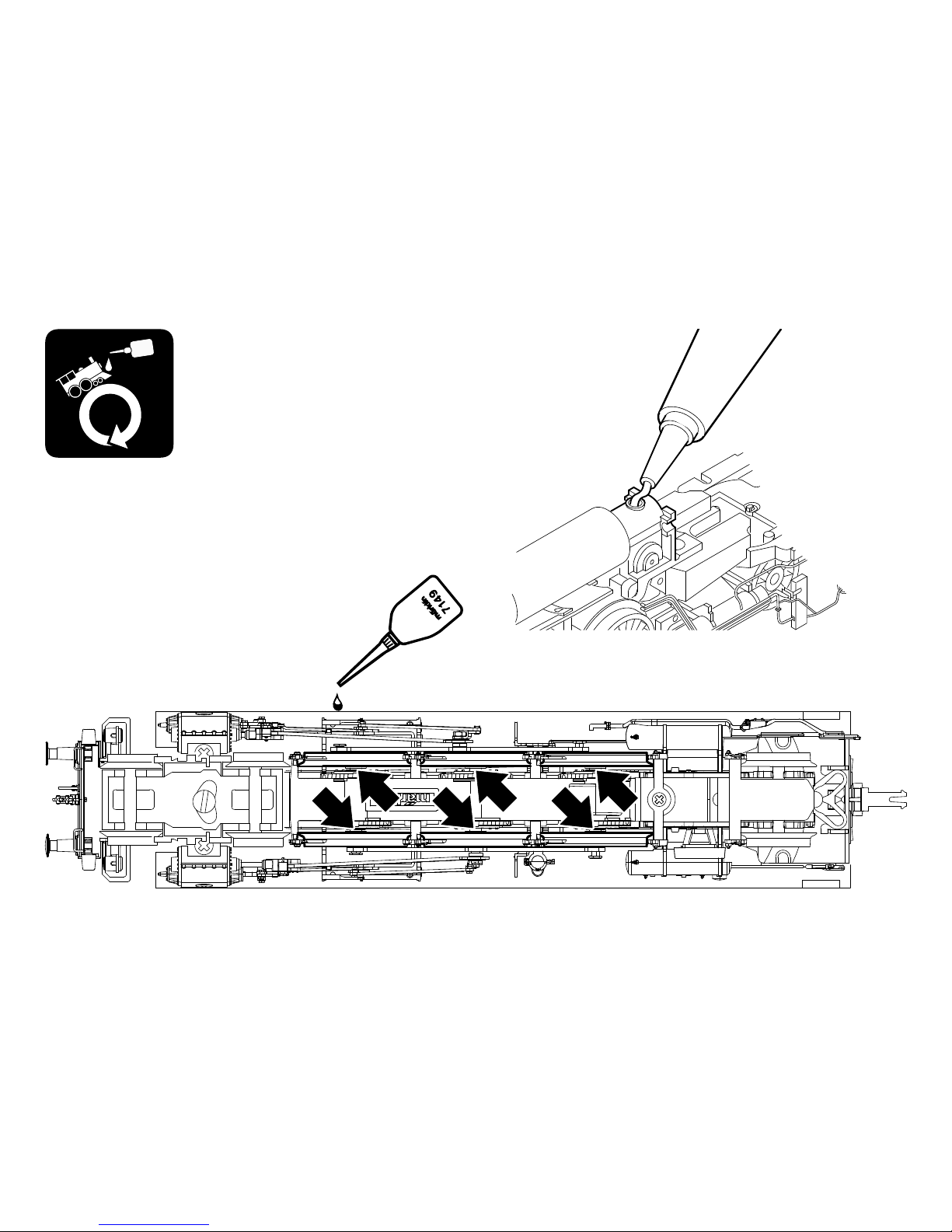

40h

Trix 66626

Page 31

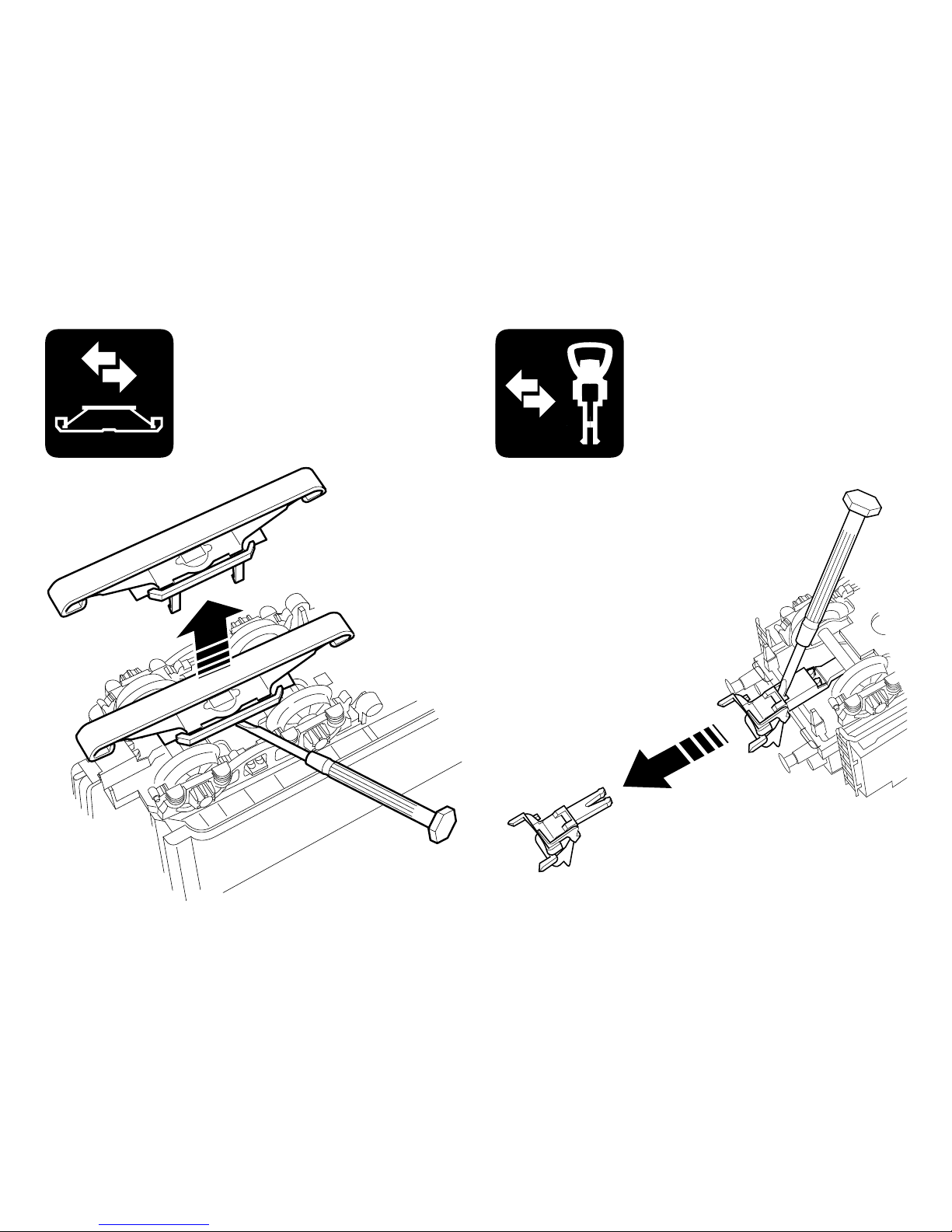

Page 32

Details der Darstel-

lung können von dem

Modell abweichen.

Page 33

Details der Darstel-

lung können von dem

Modell abweichen.

Page 34

Page 35

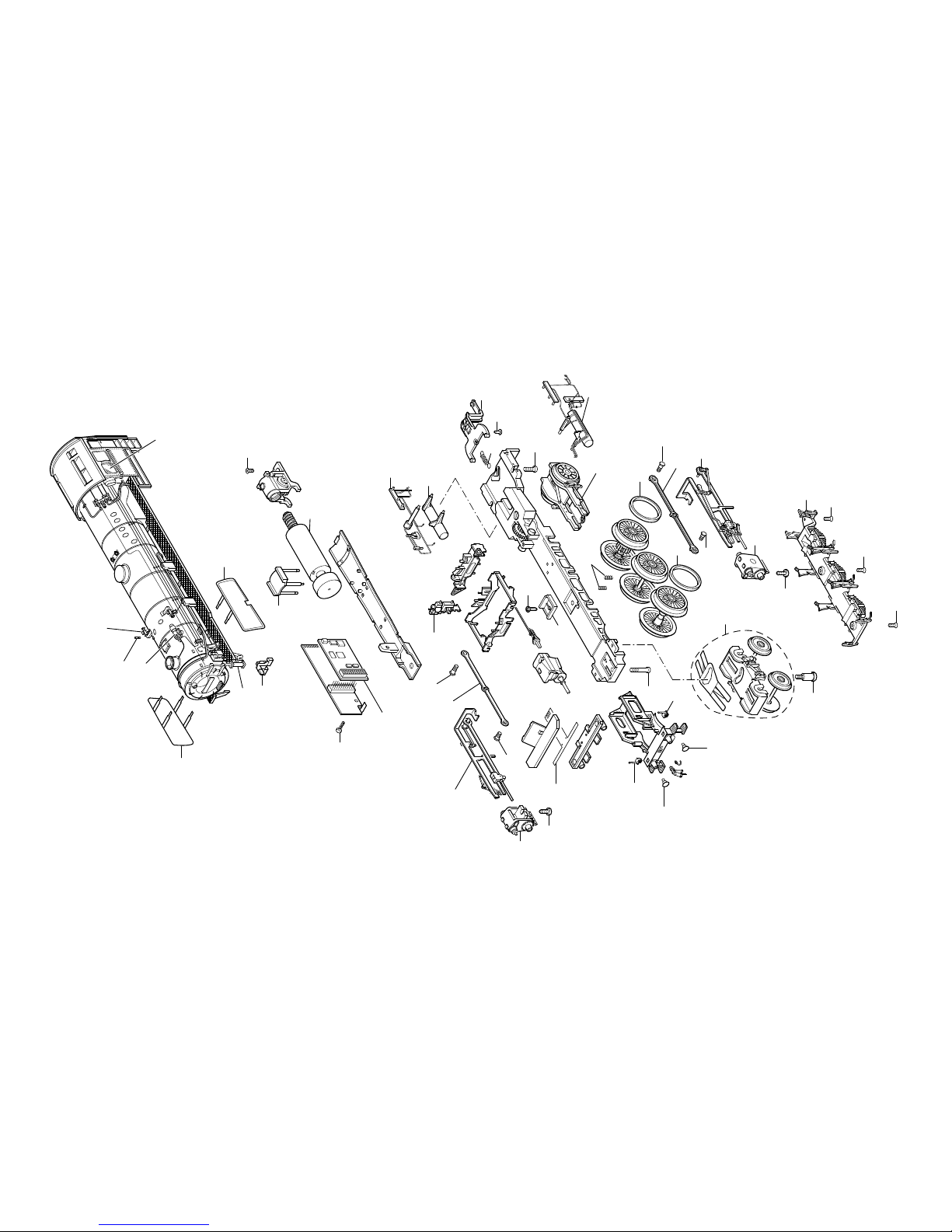

1 Windleitbleche E178 852 2 Fenster E162 174 3 Steckteile Kessel E162 173 4 Laternen, Lichtkörper E190 761 5 Schraube E785 200 6 Schraube E19 7086 28 7 Schraube E786 341 8 Decoder 199 071 9 Motor E163 818 10 Schraube E786 750 11 Abdeckung E151 211 12 Kessel, Leitungen E162 175 13 Leiterplatte Stirnbeleuchtung E151 812 14 Puffer E180 625 15 Zylinder E180 624 16 Gestänge links E150 610 17 Gestänge rechts E150 609 18 Isolierplatte E253 600 19 Kuppelstange E206 133 20 Schraube E223 431 21 Schraube E499 840 22 Haftreifen E656 520 23 Druckfeder E214 330 24 Bremsattrappe E109 179 25 Deichsel, Zugstange E190 762 26 Laufgestell E151 210 27 Drehgestell komplett E186 081 28 Schraube E753 000 29 Laternen Tender E162 177 30 Steckteile Tender E162 178 31 Schraube E786 790

Hinweis: Einige Teile werden nur ohne oder mit anderer Farbgebung angeboten. Teile, die hier nicht aufgeführt sind, können nur im Rahmen einer Reparatur im Märklin-Reparatur-Service repariert werden.

32 Lautsprecher E180 731 33 Boden E162 179 34 Drehgestell E163 029 35 Schraube E750 230 36 Drehgestellrahmen E109 208 37 Schleifer E206 370 38 Haltebügel E209 442 39 Schaltschieberfeder 7 194 Kurzkupplung E701 630 Bremsleitung E12 5149 00 Kolbenstangenschutzrohr E219 599

Page 36

199562/0813/Ak1Ef

Änderungen vorbehalten

Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen Germany www.maerklin.com

Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certiﬁcation for FCC compliance and an adjustment if necessary.

Use in the USA without this certiﬁcation is not permitted and absolves us of any liability. If you should want such certiﬁcation to be done, please contact us – also due to the additional costs incurred for this.

www.maerklin.com/en/imprint.html
