Märklin 37905 User manual [en, de, fr, it, nl +3]

Page 1

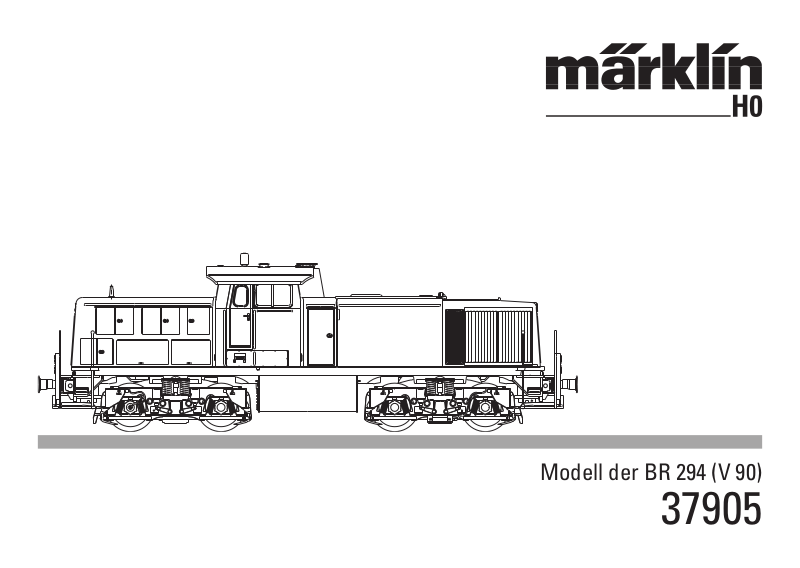

Modell der BR 294 (V 90)

37905

Page 2

Inhaltsverzeichnis Seite Informationen zum Vorbild 4 Sicherheitshinweise 5 Allgemeine Hinweise 5 Funktionen 5 Schaltbare Funktionen 6 Parameter / Register 21 Ergänzendes Zubehör 22 Wartung und Instandhaltung 22 Ersatzteile 26

Table of Contents Page Information about the prototype 4 Safety Notes 7 General Notes 7 Functions 7 Controllable Functions 8 Parameter / Register 21 Complementary accessories 22 Service and maintenance 22 Spare Parts 26

Sommaire Page Informations concernant la locomotive réelle 4 Remarques importantes sur la sécurité 9 Informations générales 9 Fonctionnement 9 Fonctions commutables 10 Paramètre / Registre 21 Accessoires complémentaires 22 Entretien et maintien 22 Pièces de rechange 26

Inhoudsopgave Pagina Informatie van het voorbeeld 4 Veiligheidsvoorschriften 11 Algemene informatie 11 Functies 11 Schakelbare functies 12 Parameter / Register 21 Aanvullende toebehoren 22 Onderhoud en handhaving 22 Onderdelen 26

Page 3

Indice de contenido Página Aviso de seguridad 13 Informaciones generales 13 Funciones 13 Funciones posibles 14 Parámetro / Registro 21 Accesorios complementarios 22 El mantenimiento 22 Recambios 26

Indice del contenuto Pagina Avvertenze per la sicurezza 15 Avvertenze generali 15 Funzioni 15 Funzioni commutabili 16 Parametro / Registro 21 Accessori complementari 22 Manutenzione ed assistere 22 Pezzi di ricambio 26

Innehållsförteckning Sida Säkerhetsanvisningar 17 Allmänna informationer 17 Funktioner 17 Kopplingsbara funktioner 18 Parameter / Register 21 Ytterligare tillbehör 22 Underhåll och reparation 22 Reservdelar 26

Indholdsfortegnelse Side Vink om sikkerhed 19 Generelle oplysninger 19 Funktioner 19 Styrbare funktioner 20 Parameter / Register 21 Ekstra tilbehør 22 Service og reparation 22 Reservedele 26

Page 4

Informationen zum Vorbild:

Neben der Einführung von neuen Diesellokomotiven für den Streckendienst musste die Deutsche Bundesbahn als Ersatz für die Dampﬂokomotiven auch neue Lokomotiven für den Rangierdienst beschaffen. Neben der Baureihe V 60, die in den 1950er-Jahren in Dienst gestellt wurde, zeichnete sich der Bedarf nach einem leistungsfähigeren Loktyp ab. Diese Lücke wurde ab 1964 mit der von der Firma MaK entwickelten Baureihe V 90 geschlossen. Der eingebaute 12-ZylinderDieselmotor, der von dem Motor aus der V 100 abgeleitet ist, stellte mit einer Leistung von knapp 810 kW (1.100 PS) genü

gend Potenzial zur Erfüllung dieser Aufgabe zur Verfügung. Als reine Rangierlok wurde bei der V 90 auf den Einbau einer Zugheizung verzichtet. Ab 1968 wurde die Lok bei der DB als Baureihe 290 eingereiht.

Information about the Prototype:

In addition to introducing new diesel locomotives for road service, the German Federal Railroad had to procure new locomotives for switching work as replacements for steam locomotives. After the class V 60, which was placed into service in the 1950’s, the need became acute for a more powerful locomotive type. This gap was closed starting in 1964 with the class V 90 developed by the ﬁrm MaK. The 12 cylinder diesel motor built into the locomotive was derived from the motor for the class V 100 and provided enough power at just 810 kilowatts / 1,100 horsepower to fulﬁll this task. The V 90 was switch engine pure and simple and thus dispensed with having a train heating system. From 1968 on this locomotive was designated by the DB as the class 290.

Informations concernant la locomotive réelle :

A la ﬁn de la traction vapeur, la Deutsche Bundesbahn se vit obligée non seulement d’introduire de nouvelles locomotives diesel pour le service de ligne, mais également d’acquérir de nouvelles machines de manœuvre. Outre la série V 60 mise en service dans les années 1950, se ﬁt sentir le besoin d’un type de locomotive plus puissant. La série V 90, conçue par la ﬁrme MaK, vint combler cette lacune à partir de 1964. Avec une puissance de tout juste 810 kW (1.100 ch), son moteur diesel à 12 cylindres - dérivé de celui de la V 100 - offrait un potentiel sufﬁsant pour satisfaire à cette exigence. La V 90 étant destinée exclusivement aux manœuvres, on se dispensa de l’installation d’un dispositif de chauffage pour le train. A partir de 1968, la locomotive fut immatriculée dans la série 290 de la DB.

Informatie van het voorbeeld:

Naast de invoering van nieuwe diesellocomotieven voor de lijndienst moest de Deutsche Bundesbahn als vervanging voor de stoomlocomotieven ook nieuwe locomotieven voor de rangeerdienst aanschaffen. Naast de serie V 60, die in de jaren 1950 in dienst gesteld werd, tekende de behoefte aan een sterke loctype zich af. Dit gat werd vanaf 1964 met de door de ﬁrma MaK ontwikkelde serie V 90 gesloten. De ingebouwde 12 cilinder-dieselmotor, die van de motor uit de V 100 afgeleid is, stelde met een vermogen van bijna 810 kW (1.100 pk) voldoende potentiaal voor de verwezenlijking van deze taak ter beschikking. Als zuivere rangeerloc werd bij de V 90 op de inbouw van treinverwarming afgezien. Vanaf 1968 werd de loc bij de DB als serie 290 opgenomen.

Page 5

Sicherheitshinweise

• Die Lok darf nur mit einem dafür bestimmten Betriebssys

tem (Märklin Wechselstrom, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden.

• Nur Schaltnetzteile/Transformatoren verwenden, die Ihrer örtlichen Netzspannung entsprechen.

• Die Lok darf nur aus einer Leistungsquelle versorgt wer

den.

• Beachten Sie unbedingt die Sicherheitshinweise in der Bedienungsanleitung zu Ihrem Betriebssystem.

• Für den konventionellen Betrieb der Lok muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

• Setzen Sie das Modell keiner direkten Sonneneinstrah

lung, starken Temperaturschwankungen oder hoher Luftfeuchtigkeit aus.

Allgemeine Hinweise

• Die Bedienungsanleitung und die Verpackung sind Be

standteil des Produktes und müssen deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben werden.

• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.

• http://www.maerklin.com/en/imprint.html

Funktionen

• Erkennung der Betriebsart: automatisch.

• Einstellbare Adressen: 01 – 80

• Adresse ab Werk:

• Mfx-Technologie für Mobile Station / Central Station. Name ab Werk:

BR 294 680-4

• Veränderbare Anfahrverzögerung (ABV).

• Veränderbare Bremsverzögerung (ABV).

• Veränderbare Höchstgeschwindigkeit.

• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsver

zögerung, Höchstgeschwindigkeit): über Control Unit, Mobile Station oder Central Station.

• Fahrtrichtungsabhängige Stirnbeleuchtung.

• Im Analogbetrieb stehen nur die Fahr- und Lichtwechsel

funktionen zur Verfügung.

Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigegebene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufge

tretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw. von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche Person und / oder Firma bzw. der Kunde.

Page 6

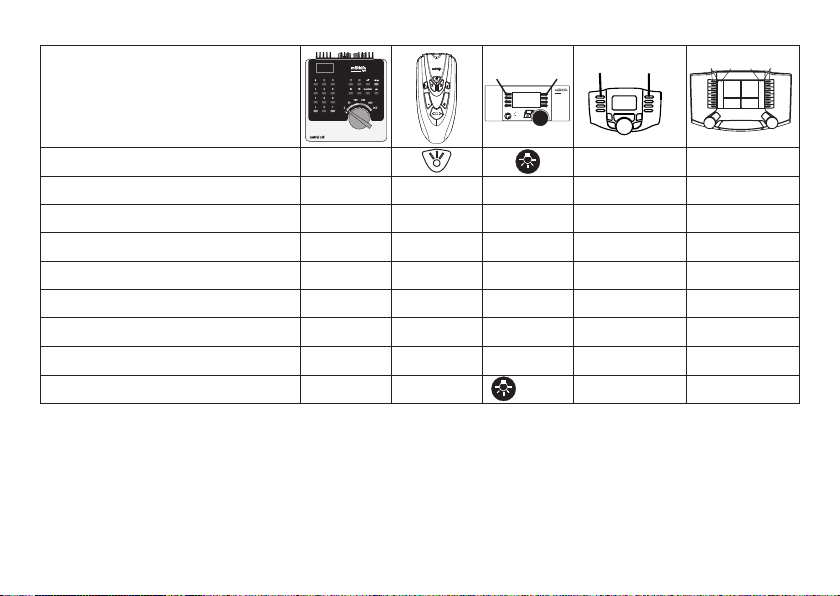

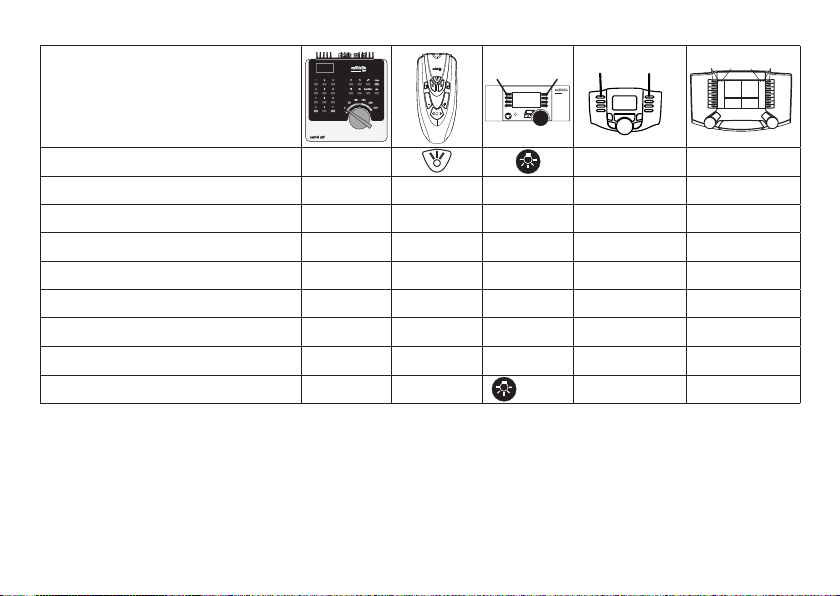

Schaltbare Funktionen

Digital/Systems

Stirnbeleuchtung function/off Funktion f0 Funktion f0 Telexkupplung ein / aus

f1 Funktion 1 Funktion 6 Funktion f1 Funktion f1 Betriebsgeräusch f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2 Geräusch: Horn f3 Funktion 3 Funktion 5 Funktion f3 Funktion f3 ABV f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4 Geräusch: Bremsenquietschen aus — — Funktion 3 Funktion f5 Funktion f5 Licht am Führerstand 2 aus — — Funktion 1 Funktion f6 Funktion f6 Licht am Führerstand 1 aus — — Funktion 8 Funktion f8 Funktion f8 Rangierlicht (Doppel A) — — + 1 + 8 Funktion f0+f6+f8 Funktion f0+f6+f8

mobile station

systems





 



Funktion Telexkupplung: Nach abgeschlossenem Entkupplungsvorgang muss die Funktion durch die Taste am Steuergerät ebenfalls deaktiviert werden.

Hinweis: Wird der Entkupplungsvorgang vorzeitig abgebrochen, ist die Kupplung möglicherweise nicht verriegelt. Es kann

dann

eventuell nicht angekuppelt werden. Durch erneutes Aktivieren

/ Deaktivieren der Kupplung (ungekuppelt)

kann dies

behoben werden.

Page 7

Functions

• Recognition of the mode of operation: automatic.

• Addresses that can be set: 01 – 80

• Address set at the factory:

• Mfx technology for the Mobile Station / Central Station. Name set at the factory: BR 294 680-4

• Adjustable acceleration (ABV).

• Adjustable Braking delay (ABV).

• Adjustable maximum speed.

• Setting the locomotive parameters (address, acceleration/ braking delay, maximum speed): with the Control Unit, Mobile Station, Central Station.

• Headlights, changing over with the direction of travel.

• Only the train control functions and headlight changeover feature are available in analog operation.

No warranty or damage claims shall be accepted in those cases where parts neither manufactured nor approved by Märklin have been installed in Märklin products or where Märklin products have been converted in such a way that the non-Märklin parts or the conversion were causal to the defects and / or damage arising. The burden of presenting evidence and the burden of proof thereof, that the installation of non-Märklin parts or the conversion in or of Märklin products was not causal to the defects and / or damage arising, is borne by the person and / or company responsible for the installation and / or conversion, or by the customer.

Safety Notes

• This locomotive is to be used only with an operating system designed for it (Märklin AC, Märklin Delta, Märklin Digital or Märklin Systems).

• Use only switched mode power supply units and transfor

mers that are designed for your local power system.

• This locomotive must never be supplied with power from more than one transformer.

• Pay close attention to the safety notes in the instructions for your operating system.

• The feeder track must be equipped to prevent interference with radio and television reception, when the locomotive is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose.

• Do not expose the model to direct sunlight, extreme chan

ges in temperature, or high humidity.

General Notes

• The operating instructions and the packaging are a com

ponent part of the product and must therefore be kept as well as transferred along with the product to others.

• Please see your authorized Märklin dealer for repairs or spare parts.

• http://www.maerklin.com/en/imprint.html

Page 8

Controllable Functions

Digital/Systems

Headlights function/off Function f0 Function f0 Telex coupler on / off

f1 Function 1 Function 6 Function f1 Function f1 Sound effect: Operating sounds f2 Function 2 Function 2 Function f2 Function f2 Sound effect: Horn f3 Function 3 Function 5 Function f3 Function f3 ABV f4 Function 4 Function 4 Function f4 Function f4 Sound effect: Squealing brakes off — — Function 3 Function f5 Function f5 Headlights at engineer´s cab 2 off — — Function 1 Function f6 Function f6 Headlights at engineer´s cab 1 off — — Function 8 Function f8 Function f8 Double A switching light — — + 1 + 8 Function f0+f6+f8 Function f0+f6+f8

mobile station

systems





 



Telex coupler as a working function:

After the uncoupling procedure is completed, this function must also be deactivated with the button on the locomotive control

ler. Note: If the uncoupling procedure is shut off too early, the coupler may not be locked. It is possible that it will not couple to

another coupler. This problem can be corrected by activating/deactivating the coupler again

(uncoupled).

Page 9

Remarques importantes sur la sécurité

•

La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin AC, Märklin Delta, Märklin Digital ou Märklin Systems).

• Utiliser uniquement des convertisseurs et transformateurs correspondant à la tension du secteur local.

• La locomotive ne peut être alimentée en courant que par une seule source de courant.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi de votre système d’exploitation.

• Pour l’exploitation de la locomotive en mode convention

nel, la voie de raccordement doit être déparasitée. A cet effet, utiliser le set de déparasitage réf. 74046. Le set de déparasitage ne convient pas pour l’exploitation en mode numérique.

• Ne pas exposer le modèle à un ensoleillement direct, à de fortes variations de température ou à un taux d‘humidité important.

Informations générales

• La notice d‘utilisation et l’emballage font partie intégrante du produit ; ils doivent donc être conservés et, le cas échéant, transmis avec le produit.

• Pour toute réparation ou remplacement de pièces, adres

ses-vous à votre détaillant-spécialiste Märklin.

• http://www.maerklin.com/en/imprint.html

Fonctionnement

• Détection du mode d’exploitation : automatique.

• Adresses disponibles : 01 – 80

• Adresse encodée en usine :

• Technologie mfx pour Mobile Station / Central Station. Nom encodée en usine : BR 294 680-4

• Temporisation d’accélération réglable (ABV).

• Temporisation de freinage réglable (ABV).

• Vitesse maximale réglable.

• Réglage des paramètres de la loco (adresse, temporisation accélér.-freinage, vitesse maximale) : via Control Unit, Mobile Station ou Central Station.

• Feux de signalisation avec inversion selon sens de mar

che.

• En mode d’exploitation analogique, seules les fonctions relatives à la conduite et à l‘inversion des feux sont disponibles.

Tout recours à une garantie commerciale ou contractuelle ou à une demande de dommages-intérêt est exclu si des pièces non autorisées par Märklin sont intégrées dans les produits Märklin et / ou si les produits Märklin sont transformés et si les pièces d’autres fabricants montées ou la transformation constituent la cause des défauts et / ou dommages apparus. C’est à la personne et / ou la société responsable du montage / de la transformation ou au client qu’incombe la charge de prouver que le montage des pièces d’autres fabricants sur des produits Märklin ou la transformation des produits Märklin n’est pas à l’origine des défauts et ou dommages apparus.

Page 10

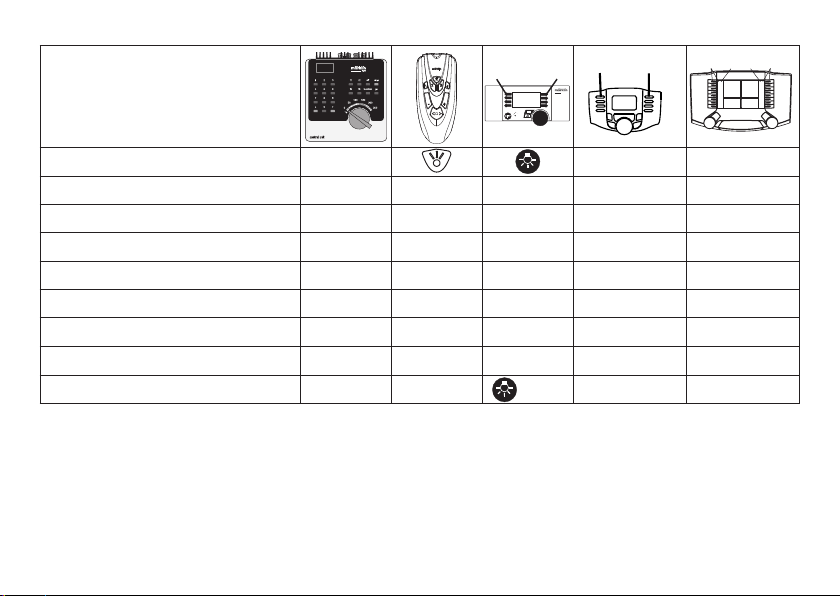

Fonctions commutables

Digital/Systems

Fanal function/off Fonction f0 Fonction f0 Attelage Telex, marche/arrêt

f1 Fonction 1 Fonction 6 Fonction f1 Fonction f1 Bruitage : Bruit d’exploitation f2 Fonction 2 Fonction 2 Fonction f2 Fonction f2 Bruitage : Trompe

f3 Fonction 3 Fonction 5 Fonction f3 Fonction f3 ABV f4 Fonction 4 Fonction 4 Fonction f4 Fonction f4 Bruitage : Grincement de freins désactivé — — Fonction 3 Fonction f5 Fonction f5 Fanal de la cabine de conduite 2 éteint — — Fonction 1 Fonction f6 Fonction f6 Fanal de la cabine de conduite 1 éteint — — Fonction 8 Fonction f8 Fonction f8 Feu de manœuvre double A — — + 1 + 8 Fonction f0+f6+f8 Fonction f0+f6+f8

mobile station

systems





 



Fonction attelage Telex Une fois le processus de dételage terminé, la fonction doit également être désactivée via la touche de l’appareil de commande.

Remarque : Si le processus de dételage est interrompu prématurément, il se peut que l’attelage ne soit pas verrouillé.

L’accouplement devient donc éventuellement impossible. Pour éviter ce genre de problème, activer/désactiver à nouveau l’attelage (non enclenché).

Page 11

Functies

• Herkenning van het bedrijfssysteem: automatisch.

• Instelbare adressen: 01 – 80

• Vanaf de fabriek ingesteld:

• Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: BR 294 680-4

• Instelbare optrekvertraging (ABV).

• Instelbare afremvertraging (ABV).

• Instelbare maximumsnelheid.

• Instellen van de locomotiefparameters (adres, optrek-/ afremvertraging, maximumsnelheid): d.m.v. Control Unit, Mobile Station of Central Station.

• Rijrichtingafhankelijke frontseinen.

• In analoogbedrijf zijn alleen de rij- en lichtwissel-functies beschikbaar.

Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onder

delen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de inbouw en/of ombouw verantwoordelijke persoon en / of ﬁrma danwel bij de klant.

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrijfssys

teem (Märklin AC, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden.

• Alleen net-adapters en transformatoren gebruiken waarvan de aangegeven netspanning overeenkomt met de netspanning ter plaatse.

• De loc mag niet vanuit meer dan één stroomvoorziening gelijktijdig gevoed worden.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• Stel het model niet bloot aan in directe zonnestraling, sterke temperatuurwisselingen of hoge luchtvochtigheid.

Algemene informatie

• De gebruiksaanwijzing en de verpakking zijn een bestand

deel van het product en dienen derhalve bewaard en meegeleverd te worden bij het doorgeven van het product.

• Voor reparatie of onderdelen kunt u zich tot uw Märklin winkelier wenden.

• http://www.maerklin.com/en/imprint.html

Page 12

Schakelbare functies

Digital/Systems

Frontverlichting function/off Functie f0 Functie f0 Telex-koppeling aan / uit

f1 Functie 1 Functie 6 Functie f1 Functie f1 Geluid: bedrijfsgeluiden f2 Functie 2 Functie 2 Functie f2 Functie f2 Geluid: signaalhoorn f3 Functie 3 Functie 5 Functie f3 Functie f3 ABV f4 Functie 4 Functie 4 Functie f4 Functie f4 Geluid: piepende remmen uit — — Functie 3 Functie f5 Functie f5 Frontverlichting Cabine 2 uit — — Functie 1 Functie f6 Functie f6 Frontverlichting Cabine 1 uit — — Functie 8 Functie f8 Functie f8 Rangeerlicht dubbel A — — + 1 + 8 Functie f0+f6+f8 Functie f0+f6+f8

mobile station

systems





 



Werking van de telexkoppeling:

Na het afsluiten van de ontkoppelingsprocudure dient de functie, door nogmaals op de toets van het besturingsapparaat te drukken, gedeactiveerd te worden.

Opmerking: als de ontkoppelingsprocudure voortijdig wordt afgebroken, kan het zijn dat de koppeling niet vergrendeld is. Mogelijk kan er dan niet meer aangekoppeld worden. Door nogmaals de koppeling te activeren/deactiveren

(ongekoppeld) kan

dit verholpen worden.

Page 13

Aviso de seguridad

• La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin AC – Märklin Delta – Märklin Digital o Märklin Systems).

• Emplear únicamente fuentes de alimentación conmutadas y transformadores que sean de la tensión de red local.

• La locomotora no deberá recibir corriente eléctrica mas que de un solo punto de abasto.

• Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

• Para el funcionamiento convencional de la locomotora de

ben suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

• No exponer el modelo en miniatura a la radiación solar directa, a oscilaciones fuertes de temperatura o a una humedad del aire elevada.

Informaciones generales

• Las instrucciones de empleo y el embalaje forman parte íntegra del producto y, por este motivo, deben guardarse y entregarse junto con el producto en el caso de venderlo o transmitirlo a otro.

• Para reparaciones o recambios contacte con su proveedor Märklin especializado.

• http://www.maerklin.com/en/imprint.html

Funciones

• Reconocimiento del sistema: automático.

• Códigos disponibles: 01 – 80

• Código de fábrica:

• Tecnología mfx para la Mobile Station/Central Station. Nombre de fábrica: BR 294 680-4

• Arranque lento variable (ABV).

• Frenado lento variable (ABV).

• Velocidad máxima variable.

• Fijar parámetros de la locomotora (código, arranque y frenado, velocidad máxima): por el Control Unit, Mobile Station o Central Station.

• Faros frontales dependendientes del sentido de marcha.

• En funcionamiento en modo analógico están disponibles únicamente las funciones de tracción y de alternancia de luces.

Se excluye todo derecho de garantía, prestación de garantía e indemnización sobre aquellos productos Märklin en los que se hubieran montado piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan sido modiﬁcados cuando la piezas ajenas montadas o la modiﬁcación sean las causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o empresa o el cliente responsable del montaje o modiﬁcación será el responsab

le de probar y alegar que el montaje de piezas ajenas o la modiﬁcación en/de productos Märklin no son las causas de los desperfectos y/o daños surgidos.

Page 14

Funciones posibles

Digital/Systems

Faros frontales function/off Función f0 Función f0 Enganche Telex encendido / apagado

f1 Función 1 Función 6 Función f1 Función f1 Ruido: Ruido de explotación f2 Función 2 Función 2 Función f2 Función f2 Ruido: Bocina f3 Función 3 Función 5 Función f3 Función f3 ABV f4 Función 4 Función 4 Función f4 Función f4 Ruido: Desconectar chirrido de los frenos — — Función 3 Función f5 Función f5 Faros frontales a la cabina 2 de enganche — — Función 1 Función f6 Función f6 Faros frontales a la cabina 1 de enganche — — Función 8 Función f8 Función f8 Luces de maniobra doble A — — + 1 + 8 Función f0+f6+f8 Función f0+f6+f8

mobile station

systems





 



Funcionamiento del enganche Telex:

Una vez concluida la maniobra de desenganche, además debe desactivarse esta función pulsando dicha tecla en la unidad de mando.

Nota: Si se cancela antes de lo previsto la maniobra de desenganche, es posible que el enganche no esté enclavado. En tal caso, es posible que no pueda acoplarse. Este problema puede solucionarse activando/desactivando de nuevo el enganche (desacoplado).

Page 15

Funzioni

• Riconoscimento del tipo di funzionamento: automatico.

• Indirizzi impostabili: 01 – 80

• Indirizzo di fabbrica:

• Tecnologia Mfx per Mobile Station / Central Station. Nome di fabbrica: BR 294 680-4

• Ritardo di avviamento modiﬁcabile (ABV).

• Ritardo di frenatura modiﬁcabile (ABV).

• Velocità massima modiﬁcabile.

• Regolazione dei parametri della locomotiva (indirizzo, ritardo di avviamento/frenatura, velocità massima): tramite Control Unit, Mobile Station oppure Central Station.

• Illuminazione di testa dipendente dalla direzione di marcia.

• Nel funzionamento analogico si hanno a disposizione sola

mente le funzioni di marcia e di commutazione dei fanali.

Märklin non fornisce alcuna garanzia, assicurazione e risarcimentodanni in caso di montaggio sui prodotti Märklin di componenti non espressamente approvati dalla ditta. Märklin altresì non risponde in caso di modiﬁche al prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati da modiﬁche non autorizzate o dal montaggio di componente esterni non approvati. L‘onere della prova che i componenti montati e le modiﬁche apportate non sono state la causa del danno o del difetto, resta a carico del cliente o della persona / ditta che ha effettuato il montaggio di componenti estranei o che ha apportato modiﬁche non autorizzate.

Avvertenze per la sicurezza

• Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (Märklin AC, Märklin Delta, Märklin Digital oppure Märklin Systems).

• Impiegare soltanto alimentatori “switching“ e trasforma

tori che corrispondono alla Vostra tensione di rete locale.

• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Vogliate prestare assolutamente attenzione alle avver

tenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

• Per il funzionamento tradizionale della locomotiva il binario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

• Non esponete tale modello ad alcun irraggiamento solare diretto, a forti escursioni di temperatura oppure a elevata umidità dell’aria.

Avvertenze generali

• Le istruzioni di impiego e l‘imballagio costituiscono un componente sostanziale del prodotto e devono pertanto venire conservati nonché consegnati insieme in caso di ulteriore cessione del prodotto.

• Per le riparazioni o le parti di ricambio, contrattare il rivenditore Märklin.

• http://www.maerklin.com/en/imprint.html

Page 16

Funzioni commutabili

Digital/Systems

Illuminazione di testa function/off Funzione f0 Funzione f0 Gancio Telex accesa / spenta

f1 Funzione 1 Funzione 6 Funzione f1 Funzione f1 Rumore: rumori di esercizio f2 Funzione 2 Funzione 2 Funzione f2 Funzione f2 Rumore: tromba f3 Funzione 3 Funzione 5 Funzione f3 Funzione f3 ABV f4 Funzione 4 Funzione 4 Funzione f4 Funzione f4 Rumore: stridore dei freni escluso — — Funzione 3 Funzione f5 Funzione f5 I

lluminazione di testa della cabina 2 spento

— — Funzione 1 Funzione f6 Funzione f6

Illuminazione di testa della cabina 1 spento

— — Funzione 8 Funzione f8 Funzione f8

Fanale di manovra a doppia A — — + 1 + 8 Funzione f0+f6+f8 Funzione f0+f6+f8

mobile station

systems





 



Funzione aggancio Telex:

Dopo che la procedura di sganciamento si è conclusa, tale funzione deve parimenti venire disattivata tramite il tasto sull‘apparato di comando.

Avvertenza:

Qualora la procedura di sganciamento venga interrotta in anticipo, è possibile che il gancio non sia bloccato dal fermo. Eventualmente, ad esso non è allora possibile agganciarsi. Mediante una ripetuta attivazione/disattivazione del gancio (non agganciato), questo può venire eliminato.

Page 17

Funktioner

• Driftsättet igenkänns automatiskt.

• Inställbara adresser: 01 – 80

• Adress från tillverkaren:

• Mfx-teknologi för Mobile Station / Central Station. Namn från tillverkaren: BR 294 680-4

• Accelerationsfördröjning kan ändras (ABV).

• Bromsfördröjning kan ändras (ABV).

• Toppfart kan ändras.

• Inställning av lokparametrar (Adress, acceleration/ broms

fördröjning, toppfart): Via Control Unit, Mobile Station eller Central Station.

• Körriktningsberoende frontbelysning.

• Vid analog körning är endast den automatiska ljusväx

lingsfunktionen tillgänglig.

Varje form av anspråk på garanti och skadestånd är utesluten omdelar används i Märklin-produkter som inte har godkänts av Märklin och / eller om Märklin-produkter har modiﬁerats och de inbyggda främmande delarna resp. modiﬁeringen var upphov till de därefter uppträdande felen och / eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande felen och / eller skadorna, bär den person och / eller företag resp. kund som är ansvarig för in- och / eller ombyggnaden.

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems).

• Använd endast nätadaptrar och transformatorer anpassa

de för det lokala elnätet.

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.

• När motorvagnens lokdel ska köras med konventio

nell/analog drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyddet får inte användas vid digital körning.

• Modellen får inte utsättas för direkt solljus, häftiga tempe

raturväxlingar eller hög luftfuktighet.

Allmänna informationer

• Bruksanvisningen och förpackningen är en del av produk

ten och måste därför sparas och alltid medfölja produkten.

• Kontakta din Märklinfackhandlare för reparationer och reservdelar.

• http://www.maerklin.com/en/imprint.html

Page 18

Kopplinsbara funktioner

Digital/Systems

Frontstrålkastare function/off Funktion f0 Funktion f0 Telex-koppel till / från

f1 Funktion 1 Funktion 6 Funktion f1 Funktion f1

Ljud: Traﬁkljud

f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2 Ljud: Signalhorn f3 Funktion 3 Funktion 5 Funktion f3 Funktion f3 ABV f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4 Ljud: Bromsgnissel, från — — Funktion 3 Funktion f5 Funktion f5 Frontstrålkastare Förarhytt 2 från — — Funktion 1 Funktion f6 Funktion f6 Frontstrålkastare Förarhytt 1 från — — Funktion 8 Funktion f8 Funktion f8 Rangerljus dubbel A — — + 1 + 8 Funktion f0+f6+f8 Funktion f0+f6+f8

mobile station

systems





 



Telexkopplets funktion:

Efter avslutad avkopplingsmanöver så måste man avaktivera Telexfunktionen genom att åter trycka på körkontrollens fartkon

troll-knapp. OBSERVERA: Avbryts avkopplingsförfarandet under pågående manöver så kan kopplet låsa sig. Detta kan hävas genom att

man åter aktiverar/deaktiverar kopplet (som då ej får vara sammankopplat med annat koppel).

Page 19

Funktioner

• Registrering af driftsarten: automatisk.

• Indstillelige adresser: 01 – 80

• Adresse ab fabrik:

• Mfx-teknologi til Mobile Station / Central Station. Navn ab fabrik: BR 294 680-4

• Indstillelig opstartforsinkelse (ABV).

• Indstillelig bremseforsinkelse (ABV).

• Indstillelig maksimalhastighed.

• Indstilling af lokomotivparametrene (adresse, opstarts-/ bremseforsinkelse, maksimalhastighed): Via Control Unit, Mobile Station eller Central Station.

• Køreretningsafhængig frontbelysning.

• I analogdrift er det kun køre- og lysskiftefunktionerne, der er tilgængelige.

Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket, hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet der

til af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler og / eller skader. Det påhviler kunden hhv. den person og / eller det ﬁrma, der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke var årsag til opståede mangler og / eller skader.

Vink om sikkerhed

•

Lokomotivet må kun bruges med et driftssystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems), der er beregnet dertil.

• Anvend kun DC-DC-omformere og transformatorer, der passer til den lokale netspænding.

• Lokomotivet må ikke forsynes fra mere end én strømkilde ad gangen.

• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

• Ved konventionel drift af lokomotivet skal tilslutningssporet støjdæmpes. Dertil skal anvendes støjdæmpningssættet

74046. Støjdæmpningssættet er ikke egnet til digital drift.

• Modellen må ikke udsættes for direkte sollys, store tempe

raturudsving eller høj luftfugtighed.

Generelle oplysninger

• Betjeningsvejledning og emballage hører til produktet og skal derfor gemmes og medfølge, hvis produktet gives videre til andre.

• For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.

• http://www.maerklin.com/en/imprint.html

Page 20

Styrbare funktioner

Digital/Systems

Frontbelysning function/off Funktion f0 Funktion f0 Telex-kobling til / fra

f1 Funktion 1 Funktion 6 Funktion f1 Funktion f1

Lyd: Driftslyd

f2 Funktion 2 Funktion 2 Funktion f2 Funktion f2

Lyd: Horn

f3 Funktion 3 Funktion 5 Funktion f3 Funktion f3 ABV f4 Funktion 4 Funktion 4 Funktion f4 Funktion f4 Lyd: Pibende bremser fra

— — Funktion 3 Funktion f5 Funktion f5 Frontbelysning Kabine 2 fra — — Funktion 1 Funktion f6 Funktion f6 Frontbelysning Kabine 1 fra — — Funktion 8 Funktion f8 Funktion f8 Rangerlys dobbelt A — — + 1 + 8 Funktion f0+f6+f8 Funktion f0+f6+f8

mobile station

systems





 



Funktion af Telexkobling:

Efter gennemført frakobling skal funktionen desuden deaktiveres med knappen på styreenheden.

Bemærk: Hvis frakoblingsproceduren bliver afbrudt for tidligt, er koblingen muligvis ikke låst. Den kan da eventuelt ikke tilkobles. Dette kan afhjælpes ved at aktivere/deaktivere koblingen på ny (i ikke-tilkoblet tilstand).

Page 21

CV (Parameter) • CV (Parameter) • CV (Paramètre) • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV (Parameter) • CV (Parameter)

CV-Nr.

Wert • Value •

Valeur • Waarde •

Valor • Valore •

Värde • Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 01 - 80

Anfahrverzögerung • Acceleration delay • Temporisation accélération • Optrekvertraging • Regulación arranque • Ritardo di avviamento • Igångsättningsreglering • Opstartregulierung

03 01 - 63

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging • Frenado lento • Ritardo di frenatura • Bromsfördröjning • Bremseforsinkelse

04 01 - 63

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

05 01 - 63

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Ripristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien

08 08

Lautstärke • Volume • Volume haut-parleur • Volume • Volumen del sonido • Intensità del suono • Ljudstyrka • Lydstyrke

63 01 - 63

Page 22

 

 

r > 600 mm

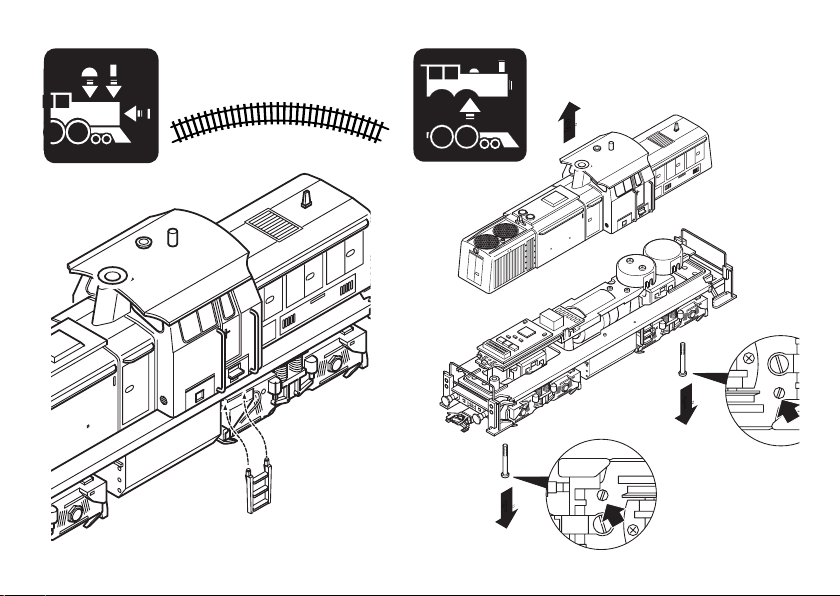

Page 23

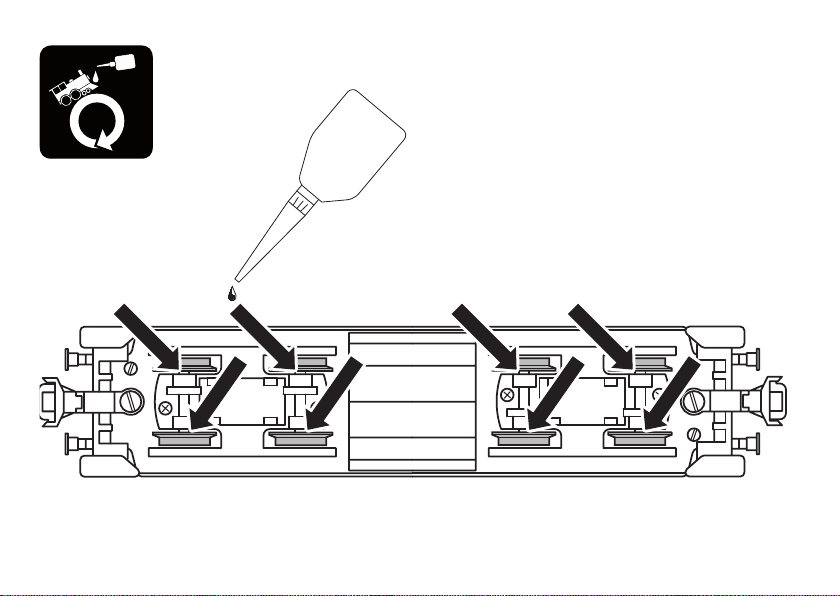

Page 24

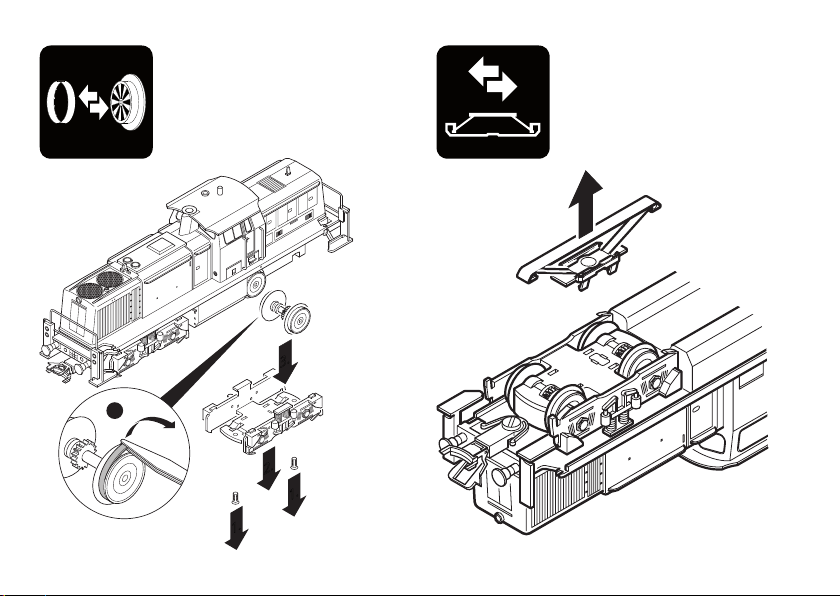

7149

marklin



40h

Page 25

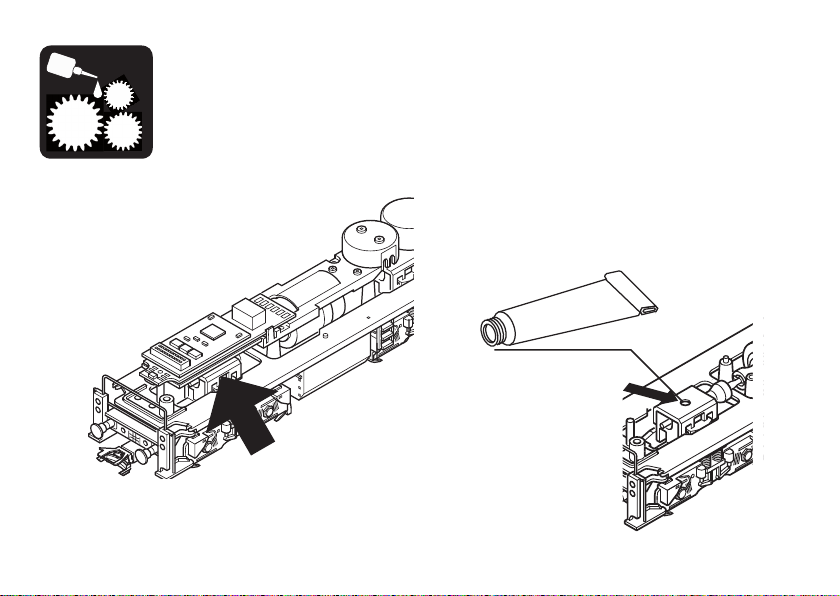

Motor nicht ölen!

Do not oil the motor!

Ne pas huiler le moteur!

Motor niet oliën!

¡Por favor no engrase el motor!

Si prega di non lubriﬁcare il motore!

Motorn får inte oljas eller smörjas!

De bedes ikke smøre motoren!

TRIX 66626

Page 26

Details der Darstellung können

von dem Modell abweichen.

Page 27

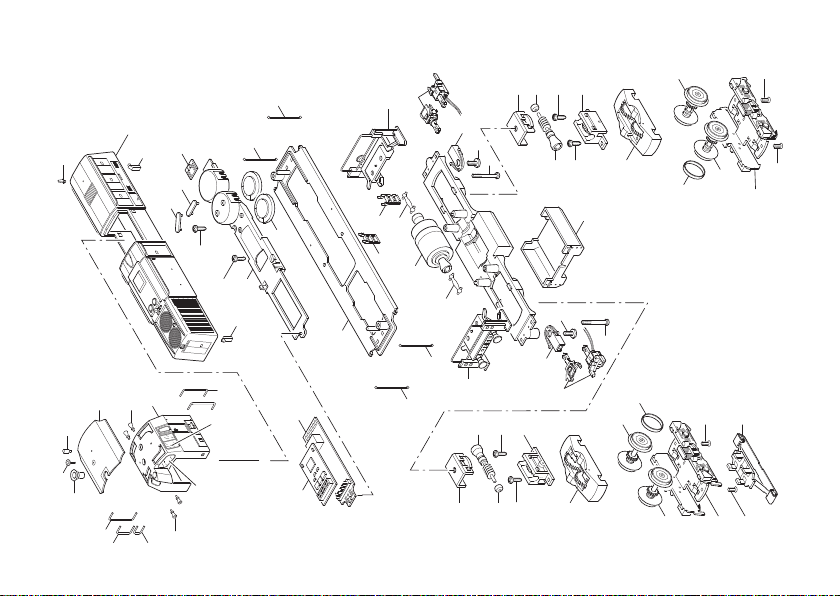

1 Lok-Aufbau komplett 154 971 mit 2 Dach 155 278 3 Fenstersortiment 106 054 4 Griffstangen 118 844 5 Ansteckteile 157 030 6 Lichtkörper 230 606

7 Linsenschraube 786 430 8 Leiterplatte Schnittstelle 155 831 9 Decoder 155 758 10 Leiterplatte Stirnbeleuchtung 123 077 11 Haltebügel 209 442 12 Halteplatte 154 986 13 Schraube 786 750 14 Lautsprecher 144 743 15 Motor 230 562 16 Kardanwelle 230 565 17 Umlauf mit Seitengeländern 157 031 18 Leiter 118 986 19 Kupplungsdeichsel 125 313 20 Zylinderschraube 750 180 21 Kupplung 117 993 22 Tankattrappe 155 757

23 Griffstange — 24 Pufferbohle mit Stirngeländern 154 982 25 Schneckenwelle 106 056 26 Traggestell 230 543 27 Getriebeblock 230 546 28 Schraube 786 750 29 Treibradsatz 230 551 30 Treibradsatz 230 615 31 Haftreifen 7 154 32 Drehgestellblende 100 642 33 Senkschraube 786 790 34 Schleifer 206 370

Page 28

Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen Deutschland www.maerklin.com

156196/0710/Ha1Ef

Änderungen vorbehalten

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
