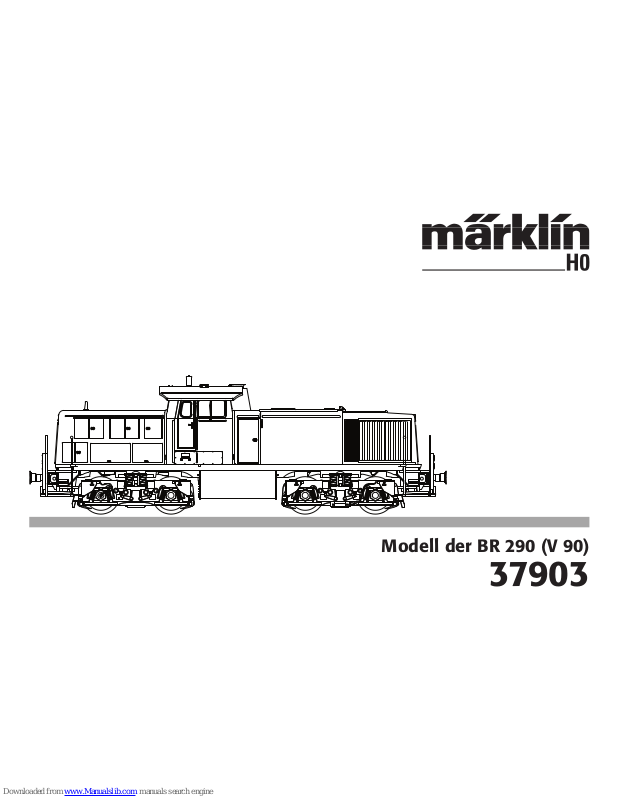

Modell der BR 290 (V 90)

37903

Page 2

Informationen zum Vorbild:

Neben der Einführung von neuen Diesellokomotiven für den Streckendienst musste die Deutsche Bundesbahn als Ersatz für die Dampﬂokomotiven auch neue Lokomotiven für den Rangierdienst beschaffen. Neben der Baureihe V 60, die in den 50er-Jahren in Dienst gestellt wurde, zeich

nete sich der Bedarf nach einem leistungsfähigeren Loktyp ab. Diese Lücke wurde ab 1964 mit der von der Firma MaK entwickelten Baureihe V 90 geschlossen. Der eingebaute 12-Zylinder-Dieselmotor, der von dem Motor aus der V 100 abgeleitet ist, stellte mit einer Leistung von knapp 810 kW (1100 PS) genügend Potenzial zur Erfüllung dieser Aufgabe zur Verfügung. Als reine Rangierlok wurde bei der V 90 auf den Einbau einer Zugheizung verzichtet. Ab 1968 wurde die Lok bei der DB als Baureihe 290 eingereiht.

Information about the Prototype:

In addition to introducing new diesel locomotives for road service, the German Federal Railroad had to procure new locomotives for switching work as replacements for steam locomotives. After the class V 60, which was placed into service in the 1950’s, the need became acute for a more powerful locomotive type. This gap was closed starting in 1964 with the class V 90 developed by the ﬁrm MaK. The 12 cylinder diesel motor built into the locomotive was derived from the motor for the class V 100 and provided enough power at just 810 kilowatts / 1,100 horsepower to fulﬁll this task. The V 90 was switch engine pure and simple and thus dispensed with having a train heating system. From 1968 on this locomotive was designated by the DB as the class 290.

Informations concernant la locomotive réele:

A la ﬁn de la traction vapeur, la Deutsche Bundesbahn se vit obligée non seulement d’introduire de nouvelles loco

motives diesel pour le service de ligne, mais également d’acquérir de nouvelles machines de manœuvre. Outre la série V 60 mise en service dans les années 50, se ﬁt sentir le besoin d’un type de locomotive plus puissant. La série V 90, conçue par la ﬁrme MaK, vint combler cette lacune à partir de 1964. Avec une puissance de tout juste 810 kW (1100 ch), son moteur diesel à 12 cylindres - dérivé de celui de la V 100 - offrait un potentiel sufﬁsant pour satisfaire à cette exigence. La V 90 étant destinée exclusivement aux manœuvres, on se dispensa de l’installation d’un dispositif de chauffage pour le train. A partir de 1968, la locomotive fut immatriculée dans la série 290 de la DB.

Informatie van het voorbeeld:

Naast de invoering van nieuwe diesellocomotieven voor de lijndienst moest de Deutsche Bundesbahn als vervanging voor de stoomlocomotieven ook nieuwe locomotieven voor de rangeerdienst aanschaffen. Naast de serie V 60, die in de jaren ’50 in dienst gesteld werd, tekende de behoefte aan een sterke loctype zich af. Dit gat werd vanaf 1964 met de door de ﬁrma MaK ontwikkelde serie V 90 gesloten. De ingebouwde 12 cilinder-dieselmotor, die van de motor uit de V 100 afgeleid is, stelde met een vermogen van bijna 810 kW (1100 pk) voldoende potentiaal voor de verwezenlijking van deze taak ter beschikking. Als zuivere rangeerloc werd bij de V 90 op de inbouw van treinverwarming afgezien. Vanaf 1968 werd de loc bij de DB als serie 290 opgenomen.

Page 3

Sicherheitshinweise

• Die Lok darf nur mit einem dafür bestimmten Betriebs

system (Märklin Wechselstrom-Transformator 6647, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden.

• Die Lok darf nur aus einer Leistungsquelle gleichzeitig versorgt werden.

• Für den konventionellen Betrieb der Lok muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

• Beachten Sie unbedingt die Sicherheitshinweise in der Gebrauchsanleitung zu Ihrem Betriebssystem.

Safety Warnings

• This locomotive is to be used only with an operating system designed for it (Märklin 6646/6647 AC transformer, Märklin Delta, Märklin Digital or Märklin Systems).

• This locomotive must never be supplied with power from more than one transformer.

• The feeder track must be equipped to prevent inter

ference with radio and television reception, when the locomotive is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose.

• Pay close attention to the safety warnings in the instructions for your operating system.

Remarques importantes sur la sécurité

• La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin courant alternatif - transformateur 6647, Märklin Delta, Märklin Digital ou Märklin Systems).

• La locomotive ne peut être alimentée en courant que par une seule source de courant.

• Pour l’exploitation de la locomotive en mode conven

tionnel, la voie de raccordement doit être déparasitée. A cet effet, utiliser le set de déparasitage réf. 74046. Le set de déparasitage ne convient pas pour l’exploitation en mode numérique.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi en ce qui concerne le système d’exploitation.

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrjfs

systeem (Märklin wisselstroom transformator 6647, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden.

• De loc mag niet vanuit meer dan één stroomvoorziening gelijktijdig gevoed worden.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

Page 4

Aviso de seguridad

• La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin corriente alterna – transformador 6647 – Märklin Delta – Märklin Digital o Märklin Systems).

• La locomotora no deberá recibir corriente eléctrica mas que de un solo punto de abasto.

• Para el funcionamiento convencional de la locomotora deben suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

• Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

Avvertenze per la sicurezza

• Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (trasformatore per corrente alternata Märklin 6647, Märklin Delta, Märklin Digital oppure Märklin Systems).

• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Per il funzionamento tradizionale della locomotiva il bi

nario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi

74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

• Vogliate prestare assolutamente attenzione alle avver

tenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem (Märklin Växelström-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems).

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• När motorförsedda lokdel ska köras med konventio

nell/analog drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyd

det får inte användas vid digital körning.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.

Vink om sikkerhed

• Lokomotivet må kun bruges med et driftssystem (Märklin vekselstrøm-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems), der er beregnet dertil.

• Lokomotivet må ikke forsynes fra mere end én strømkil

de ad gangen.

• Ved konventionel drift af lokomotivet skal tilslutnings

sporet støjdæmpes. Dertil skal anvendes støjdæmp

ningssættet 74046. Støjdæmpningssættet er ikke egnet til digital drift.

• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

Page 5

Funktion

Diese Lokomotive mit eingebautem Sinus-Antrieb bietet:

• Mögliche Betriebssysteme: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Erkennung der Betriebsart: automatisch.

• Einstellbare Adresse (Control Unit): 01 – 80. Adresse ab Werk:

29.

• Mfx-Technologie für Mobile Station / Central Station. Name ab Werk:

V90 030

• Veränderbare Anfahrverzögerung (ABV).

• Veränderbare Bremsverzögerung (ABV).

• Veränderbare Höchstgeschwindigkeit.

• Telexkupplung (fernsteuerbare Entkupplungseinheit)

• Einstellen der Lokparameter elektronisch über Control Unit, Mobile Station oder Central Station.

• Bürstenloser und damit wartungsfreier Motor.

Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigegebene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufgetretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw. von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche Person und / oder Firma bzw. der Kunde.

WARNUNG! Dieses Produkt enthält Magnete. Das Verschlucken von mehr als einem Magneten kann unter Umständen tödlich wirken. Gegebenenfalls ist sofort ein Arzt aufzusuchen.

Function

This locomotive comes with a sine propulsion system and offers these features:

• Possible operating systems: 6646/6647 Märklin Trans

former, Märklin Delta, Märklin Digital, Märklin Systems.

• Recognition of the mode of operation: automatic.

• Addresses that can be set (Control Unit): 01 – 80. Address set at the factory:

29.

• Mfx technology for the Mobile Station / Central Station. Name set at the factory: V90 030

• Adjustable acceleration (ABV).

• Adjustable Braking delay (ABV).

• Adjustable maximum speed.

• Telex coupler (remote controlled uncoupler unit)

• Setting the locomotive parameters electronically with the Control Unit, Mobile Station or Central Station.

• Brushless motor, needs no servicing.

No warranty or damage claims shall be accepted in those cases where parts neither manufactured nor approved by Märklin have been installed in Märklin products or where Märklin products have been converted in such a way that the non-Märklin parts or the conversion were causal to the defects and / or damage arising. The burden of presenting evidence and the burden of proof thereof, that the installation of non-Märklin parts or the conversion in or of Märklin products was not causal to the defects and / or damage arising, is borne by the person and / or company responsible for the installation and / or conversion, or by the customer.

WARNING! This product contains magnets. Swallowing more than one magnet may cause death in certain circumstances. If necessa

ry, see a doctor immediately.

Page 6

Werking

Deze locomotief met de ingebouwde sinusaandrijvin biedt u:

• Mogelijke bedrijfssystemen: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Herkenning van het bedrijfssysteem: automatisch.

• Instelbaar adres (Control Unit): 01 – 80. Vanaf de fabriek:

29.

• Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: V90 030

• Instelbare optrekvertraging (ABV).

• Instelbare afremvertraging (ABV).

• Telexkoppeling (op afstand bestuurbare ontkoppeleenheid)

• Instelbare maximumsnelheid.

• Elektronische instelling van de locomotiefparameters via de Control Unit, Mobile Station of Central Station.

• Motor zonder koolborstels en daardoor onderhoudsarm.

Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de inbouw en/of ombouw verantwoordelijke persoon en / of ﬁrma danwel bij de klant.

LET OP! Dit product bevat magneten. Het inslikken van meer dan één magneet kan onder bepaalde omstandigheden de dood tot gevolg hebben. Waarschuw direct een arts.

Fonction

Cette locomotive équipée d’un moteur C-Sinus offre:

• Systèmes d’exploitation possibles: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Détection du mode d’exploitation: automatique.

• Adresses réglables (Control Unit): 01 – 80. Adresse encodée en usine: 29.

• Technologie mfx pour Mobile Station / Central Station. Nom en codee en usine: V90 030

• Temporisation d’accélération/de freinage réglable (ABV).

• Vitesse maximale réglable.

• Attelage Telex (unité de dételage télécommandée)

• Réglage des paramètres de la loco électroniquement à l’aide de la Control Unit, de la Mobile Station ou de la Central Station.

• Moteur sans balais et par conséquent exempt de main

tenance.

Tout recours à une garantie commerciale ou contractuelle ou à une demande de dommages-intérêt est exclu si des pièces non autorisées par Märklin sont intégrées dans les produits Märklin et / ou si les produits Märklin sont transformés et que les pièces d’autres fabricants montées ou la transformation constituent la cause des défauts et / ou dommages apparus. C’est à la personne et / ou la société responsable du montage / de la transformation ou au client qu’incombe la charge de prouver que le montage des pièces d’autres fabricants sur des produits Märklin ou la transformation des produits Märklin n’est pas à l’origine des défauts et ou dommages apparus.

ATTENTION ! Ce produit contient des aimants. L’ingestion de plusieurs aimants peut être mortelle. Le cas échéant, consulter immédiatement un médecin.

Page 7

Función

Esta locomotora con motor Sinus ofrece:

• Sistemas operativos posibles: Märklin transformador 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Reconocimiento del sistema: automático.

• Dirección ajustable (Control Unit): 01 – 80. Código de fábrica: 29.

• Tecnología mfx para la Mobile Station/Central Station. Nombre de fabrica:

V90 030

• Arranque lento variable (ABV).

• Frenado lento variable (ABV).

• Velocidad máxima variable.

• Enganche Telex (conjunto de desacoplamiento para control remoto)

• Fijar parámetros de la locomotora electrónicamente por el Control Unit, Mobile Station o Central Station.

• Motor libre de mantenimiento al no tener escobills.

Se excluye todo derecho de garantía, prestación de garantía e indemnización sobre aquellos productos Märklin en los que se hubieran montado piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan sido modiﬁcados cuando la piezas ajenas montadas o la modiﬁcación sean las causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o empresa o el cliente responsable del montaje o modiﬁcación será el responsable de probar y alegar que el montaje de piezas ajenas o la modiﬁcación en/de productos Märklin no son las causas de los desperfectos y/o daños surgidos.

¡ ADVERTENCIA ! Este producto contiene imanes. Ingerir más de un imán puede ser mortal según las circunstancias.En este caso, acudir immediatamente a un médico.

Funzionamento

Questa locomotiva con motorizzazione Sinus incorporata presenta:

• Possibili sistemi di funzionamento: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Riconoscimento del tipo di funzionamento:automatico.

• Indirizzi impostabili (Control Unit): 01 – 80. Indirizzo di fabbrica: 29.

• Tecnologia Mfx per Mobile Station / Central Station. Nome di fabrica: V90 030

• Ritardo di avviamento modiﬁcabile (ABV).

• Ritardo di frenatura modiﬁcabile (ABV).

• Velocità massima modiﬁcabile.

• Aggancio Telex (unità di sganciamento comandabile a distanza)

• Regolazione dei parametri della locomotiva elettronicamente tramite Control Unit, Mobile Station oppure Central Station.

•

Motore senza spazzole e pertanto esente da manutenzione.

Märklin non fornisce alcuna garanzia, assicurazione e risarcimento danni in caso di montaggio sui prodotti Märklin di componenti non espressamente approvati dalla ditta. Märklin altresì non risponde in caso di modiﬁche al prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati da modiﬁche non autorizzate o dal montaggio di componente esterni da lei non approvati. L‘onere della prova che i componenti montati e le modiﬁche apportate non sono state la causa del danno o del difetto, resta a carico del cliente o della persona / ditta che ha effettuato il montaggio di componenti estranei o che ha apportato modiﬁche non autorizzate.

AVVERTIMENTO! Questo prodotto contiene magneti. L‘ingestione di più di un magnete può causare la morte. In caso di ingestione informare immediatamente un medico.

Page 8

Funktion

Loket med inbyggd Sinusmotor erbjuder:

• Möjliga driftsystem: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Driftsättet igenkänns automatiskt.

• Inställbar adress (Conrol Unit): 01 – 80. Adress från tillverkaren:

29.

• Mfx-teknologi för Mobile Station / Central Station. Namn fran tillverkaren:

V90 030

• Accelerationsfördröjning kan ändras (ABV).

• Bromsfördröjning kan ändras (ABV).

• Toppfart kan ändras.

• Telexkoppel (fjärrstyrd avkopplingsenhet)

• Elektronisk inställning av lokparametrar via Control Unit, Mobile Station eller Central Station.

• Motorn saknar borstar och är därför underhållsfri.

Varje form av anspråk på garanti och skadestånd är utesluten om delar används i Märklin-produkter som inte har godkänts av Märklin och / eller om Märklin-produkter har modiﬁerats och de inbyggda främmande delarna resp. modiﬁeringen var upphov till de därefter uppträdande felen och / eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande felen och / eller skadorna, bär den person och / eller företag resp. kund som är ansvarig för in- och / eller ombyggnaden.

VARNING! Denna produkt innehåller magneter. Sväljandet av mer än en magnet kan under vissa omständigheter leda till döden. Om en magnet svalts: Sök omedelbart läkarhjälp.

Funktion

Disse lokomotiver med indbygget sinus-drev tilbyder:

• Mulige driftssystemer: Märklin Transformer 6647, Mär

klin Delta, Märklin Digital, Märklin Systems.

• Registrering af driftsarten: automatisk.

• Indstillelig adresse (Control Unit): 01 – 80. Adresse ab fabrik:

29.

• Mfx-teknologi til Mobile Station / Central Station. Navn ab fabrik: V90 030

• Indstillelig opstartforsinkelse (ABV).

• Indstillelig bremseforsinkelse (ABV).

• Indstillelig maksimalhastighed.

• Telexkobling (fjernstyret frakoblingsenhed)

• Elektronisk indstilling af lokomotivparametrene via Control Unit, Mobile Station eller Central Station.

• Børsteløs og dermed vedligeholdelsesfri motor.

Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket, hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet dertil af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler og / eller skader. Det påhviler kunden hhv. den person og / eller det ﬁrma, der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke var årsag til opståede mangler og / eller skader.

ADVARSEL! Dette produkt indeholder magneter. Det kan i visse tilfælde have dødelige følger at sluge mere end en magnet. I givet fald skal der straks søges læge.

Page 9

Funktion Telexkupplung:

Durch drücken der Taste am jeweiligen Steuergerät (siehe S.10) wird die Telexkupplung ausgelöst. Nach ca 30 Sekunden schaltet die Telexkupplung automatisch aus. Nach abgeschlossenem Entkupplungsvorgang, muss die Funktion durch die Taste am Steuergerät ebenfalls deaktiviert werden. Hinweis: Wird der Entkupplungsvorgang vorzeitig abgebrochen, ist die Kupplung möglicherweise nicht verriegelt. Es kann dann eventuell nicht angekuppelt werden. Durch erneutes aktivieren/deaktivieren der Kupplung (ungekup-

pelt)

kann dies behoben werden.

Telex coupler as a working function:

The Telex coupler is activated by pressing on the button on a locomotive controller (see Page 10). The Telex coupler shuts off automatically after about 30 seconds. After the uncoupling procedure is completed, this function must also be deactivated with the button on the locomotive controller.

Note: If the uncoupling procedure is shut off too early, the coupler may not be locked. It is possible that it will not couple to another coupler. This problem can be corrected by activating/deactivating the coupler again (uncoupled).

Fonction attelage Telex

Pour déclencher l’attelage Telex, appuyer sur la touche de l’appareil de commande correspondant (voir p.10). L’attelage Telex est automatiquement désactivé au bout de 30 secondes environ. Une fois le processus de détela

ge terminé, la fonction doit également être désactivée via

la touche de l’appareil de commande. Remarque : Si le processus de dételage est interrom

pu prématurément, il se peut que l’attelage ne soit pas verrouillé. L’accouplement devient donc éventuellement impossible. Pour éviter ce genre de problème, activer/dé

sactiver à nouveau l’attelage (non enclenché).

Werking van de telexkoppeling:

door het indrukken van de toets op een besturingsapparaat (zie pag. 10) wordt de telexkoppeling geactiveerd. Na ca. 30 sec. Schakelt de telexkoppeling automatisch uit. Na het afsluiten van de ontkoppelingsprocudure dient de functie, door nogmaals op de toets van het besturingsapparaat te drukken, gedeactiveerd te worden.

Opmerking: als de ontkoppelingsprocudure voortijdig wordt afgebroken, kan het zijn dat de koppeling niet ver

grendeld is. Mogelijk kan er dan niet meer aangekoppeld worden. Door nogmaals de koppeling te activeren/deacti

veren

(ongekoppeld) kan dit verholpen worden.

Page 10

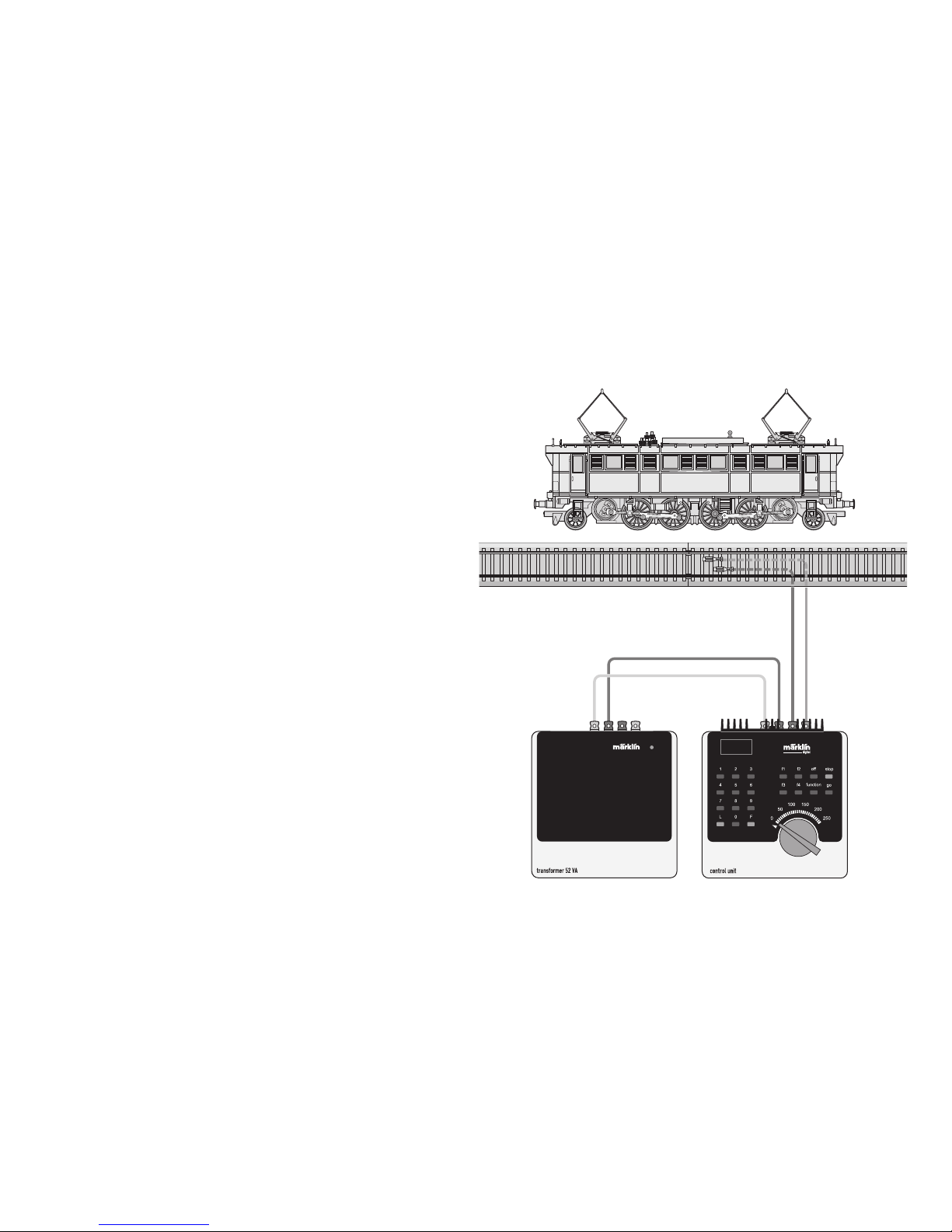

Funcionamiento del enganche Telex:

Al pulsar la tecla de la unidad de mando en cuestión (ver pág. 10) se desengancha el enganche Telex. Al cabo de aprox. 30 segundos se desconecta automáticamente el enganche Telex. Una vez

concluida la maniobra de desenganche, además debe desactivarse esta función pulsando dicha tecla en la unidad de mando.

Nota: Si se cancela antes de lo previsto la maniobra de desenganche, es posible que el enganche no esté enclavado. En tal caso, es posible que no pueda acoplarse. Este problema puede solucionarse activando/desactivan

do de nuevo el enganche (desacoplado).

Funzione aggancio Telex:

Mediante una pressione sul rispettivo apparato di coman

do (si veda pag. 10) viene attivato l‘aggancio Telex. Dopo circa 30 secondi l‘aggancio Telex si disattiva automati

camente. Dopo che la procedura di sganciamento si è conclusa, tale funzione deve parimenti venire disattivata tramite il tasto sull‘apparato di comando.

Avvertenza: Qualora la procedura di sganciamento venga interrotta in anticipo, è possibile che il gancio non sia bloccato dal fermo. Eventualmente, ad esso non è allora possibile agganciarsi. Mediante una ripetuta attivazione/ disattivazione del gancio (non agganciato), questo può venire eliminato.

Telexkopplets funktion:

Telexkopplet utlöses genom att man trycker på resp. kör

kontrolls fartkontroll-knapp (v.g. se sid. 10). Efter ca. 30 sekunder kopplas Telexkopplet ur, helt automatiskt. Efter avslutad avkopplingsmanöver så måste man avaktivera Telexfunktionen genom att åter trycka på körkontrollens fartkontroll-knapp.

OBSERVERA: Avbryts avkopplingsförfarandet under pågående manöver så kan kopplet låsa sig. Detta kan hävas genom att man åter aktiverar/deaktiverar kopplet (som då ej får vara sammankopplat med annat koppel).

Funktion af Telexkobling:

Telexkoblingen udløses ved at trykke på knappen på den pågældende styreenhed (se s.10). Efter ca.30 sekunder slår Telexkoblingen automatisk fra. Efter gennemført frakobling skal funktionen desuden deaktiveres med knappen på styreenheden.

Bemærk: Hvis frakoblingsproceduren bliver afbrudt for tidligt, er koblingen muligvis ikke låst. Den kan da eventuelt ikke tilkobles. Dette kan afhjælpes ved at aktivere/ deaktivere koblingen på ny

(i ikke-tilkoblet tilstand).

Page 11

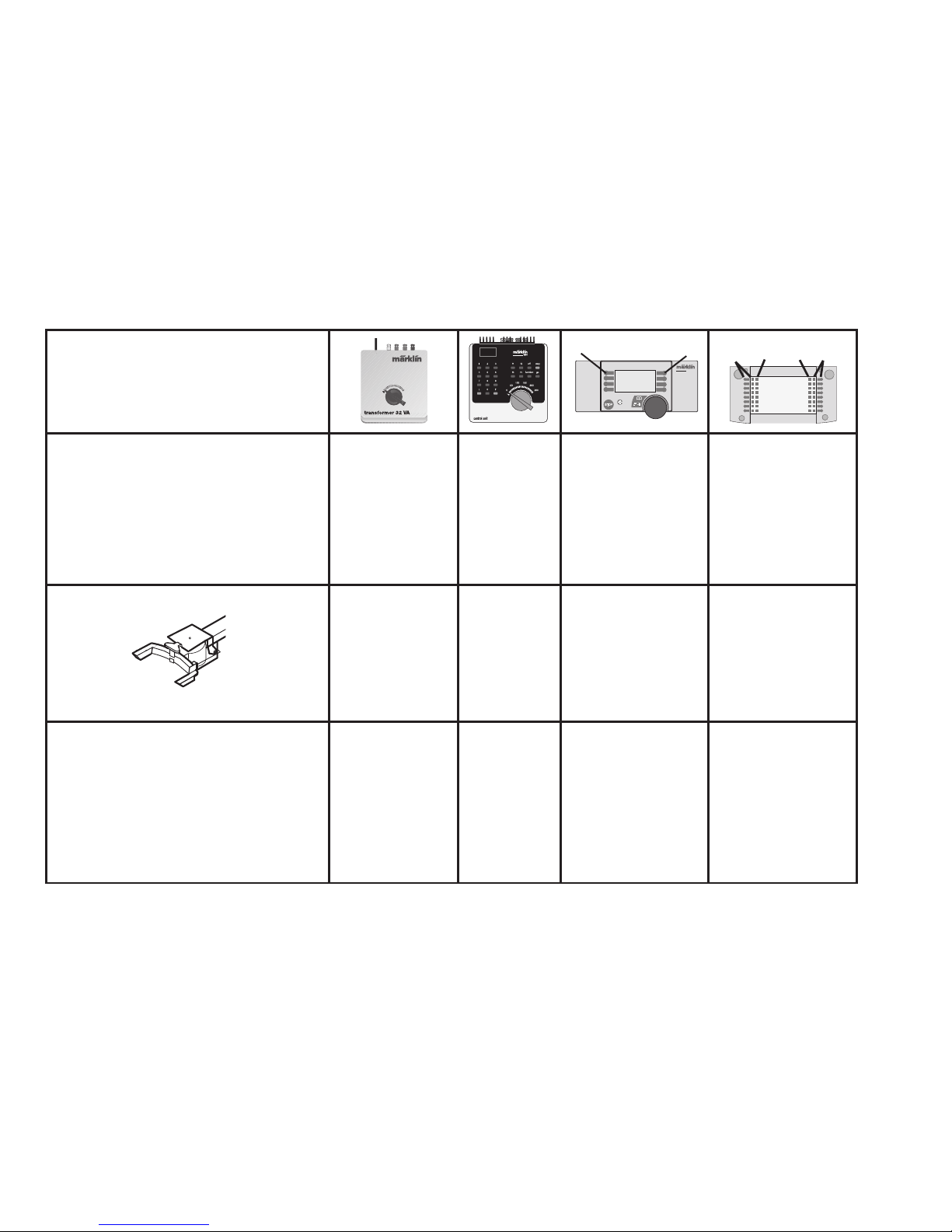

Schaltbare Funktionen • Controllab-

le Functions • Fonctions commutab-

les• Schakelbare functies • Funcio-

nes posibles • Funzioni commutabili

• Kopplingsbara funktioner / Styrbare funktioner

Dauernd ein

Always on

Activé en

Continu aan

Siempre encen-

dido

sempre accesa

Permanent till

konstant tændt

function + off

Licht-Taste Headlight Button Touche éclairage

Verlichtingstoets Tecla alumbrado

Tasto luci

Ljustangent

Belysningstast

Taste f0 Button f0 Touche f0

Toets f0

Tecla f0

Tasto f0 Knapp f0

Knap f0

— f3

Taste 3 Button 3 Touche 3

Toets 3

Tecla 3

Tasto 3 Knapp 3

Knap 3

Taste f3 Button f3 Touche f3

Toets f3

Tecla f3

Tasto f3 Knapp f3

Knap f3

Rangiergang (nur ABV) Low speed Switching Range (only ABV) Mode manoeuvre (uniquement ABV). Rangeerstand (alleen ABV) Marcha maniobras (ABV) Andatura da manovra (solo ABV) Rangergång (endast ABV) Rangergear (kun ABV)

— f4

Taste 4 Button 4 Touche 4

Toets 4

Tecla 4

Tasto 4 Knapp 4

Knap 4

Taste f4 Button f4 Touche f4

Toets f4

Tecla f4

Tasto f4 Knapp f4

Knap f4

STOP

mobile station

systems

central station 60212

f0f8

Page 12

Lokparameter einstellen mit der Control Unit

1. Voraussetzung: Aufbau wie Graﬁk S. 16. Nur die zu verändernde Lok ist auf dem Gleis.

2. „Stop“- und „Go“-Taste gleichzeitig drücken, bis „99“ in der Anzeige aufblinkt.

3. „Stop“-Taste drücken.

4. Lokadresse „80“ eingeben.

5. Umschaltbefehl am Fahrregler halten. Während des Haltens die „Go“-Taste drücken.

6. Licht der Lok blinkt langsam. Wenn nicht, ab Schritt 2 wiederholen.

7. Registernummer für den zu ändernden Parameter eingeben (=> Liste auf Seite18).

8. Fahrtrichtungswechsel betätigen.

9. Licht blinkt schnell

10. Neuen Wert eingeben (=> Liste auf Seite 18).

11. Fahrtrichtungswechsel betätigen.

12. Licht blinkt langsam (Ausnahme Werkreset)

13. Nächste Parametereinstellung ab 6. oder beenden mit 14.

14. Vorgang beenden mit Drücken der „Stop“Taste. Anschließend Drücken der „Go“-Taste.

Setting Locomotive Parameters with the Control Unit

1. Requirement: Setup as in diagram on page 16. Only the locomotive to be changed can be on the track.

2. Press the “Stop” and “Go” at the same time until “99” blinks in the display.

3. Press the “Stop” button.

4. Enter the locomotive address „80“.

5. Hold the control knob in the reverse direction area. While holding the control knob here, press the „Go“ button.

6. The headlights on the locomotive will blink slowly. If they don‘t, repeat Step 2.

7. Enter the register number for the parameter to be changed (=> List on page 18).

8. Active the change of direction.

9. The headlights will blink rapidly.

10. Enter the new value (=>List on page 18).

11. Active the change of direction.

12. The headlights will blink slowly (exception: factory reset)

13. Enter the next parameter setting from 6 or end with 14.

14. End the process by pressing the „Stop“ button. Then press the „Go“ button.

Page 13

Réglage des paramètres de la loco avec la Control Unit

1. Condition: Montage comme sur illustration en page 16. Seule la loco à modiﬁer peut se trouver sur la voie.

Pressez simultanément les touches „Stop“ et „Go“ jusqu’à ce que le nombre „99“ clignote sur l’écran.

3. Pressez la touche „Stop“.

4. Introduisez l’adresse de loco „80“.

5. Maintenir l’ordre de commutation sur le régu

lateur de marche. Durant le maintien, appuyer sur la touche „Go“.

6. Les feux de la locomotive clignotent lentement. Dans le cas contraire, renouveler l’opération à partir de l’étape 2.

7. Indiquer le numéro d’enregistrement pour le paramètre à modiﬁer (=> liste page 18).

8. Activer l’inversion du sens de marche.

9. Les feux clignotent rapidement.

10. Entrer la nouvelle valeur (=> liste page 18).

11. Activer l’inversion du sens de marche.

12. Les feux clignotent lentement (exception : réinitialisation aux valeurs d’usine)

13. Déﬁnition de paramètres suivante à partir du point 6 ou terminer par le point 14.

14. Terminez le processus en pressant la touche „Stop“. Ensuite, pressez la touche „Go“.

Locparameters instellen met de Control Unit

1. Voorwaarde: opbouw zoals tekening op pagina 16. Alleen de loc die gewijzigd moet worden op de rails.

2. ”Stop”- en ”Go”-toets gelijktijdig indrukken tot ”99” in het display oplicht.

3. ”Stop”-toets indrukken.

4. Het adres „80“ invoeren.

5. Omschakelcommando met de rijregelaar vast

houden. Tijdens het vasthouden de toets “Go” indrukken.

6. De verlichting van de loc knippert langzaam. In

dien dit niet het geval is, vanaf stap 2 opnieuw beginnen.

7. Het registernummer van de te wijzigen parame

ter invoeren (=> lijst op pagina 18).

8. Omschakelcommando geven.

9. Verlichting gaat snel knipperen.

10. Nieuwe waarde invoeren (=> lijst op pagina 18).

11. Omschakelcommando geven.

12. Verlichting knippert langzaam (uitgezonderd bij decoder reset)

13. Volgende parameterinstelling vanaf punt 6 of beëindigen met 14

14. Sessie beëindigen door het indrukken van de to

ets “Stop”. Aansluitend de toets “Go” indrukken.

Page 14

Parámetros de la locomotora conﬁgurables con el Control Unit

1. Condición previa: montaje como el gráﬁco pág. 16. En la vía debe encontrarse solamente la locomotora a conﬁgurar.

2. Apretar simultáneamente la tecla “Stop” y “Go” hasta que aparece “99” en pantalla.

3. Apretar la tecla “Stop”.

4. Marcar el código de la locomotora „80“.

5. Mantener la orden de conmutación en el regulador de marcha. Durante la parada, pulsar la tecla „Go“.

6. La luz de la locomotora se enciende con intermitencia lenta. En caso negativo, repetir desde el paso 2.

7. Introducir el número de registro del parámetro que se desee modiﬁcar (=> Lista en página 18).

8. Activar el cambio de sentido de la marcha.

9. La luz se enciende con intermitencia rápida

10. Introducir un valor nuevo (=> Lista en página 18).

11. Activar el cambio de sentido de la marcha.

12. La luz se enciende con intermitencia lenta (excepción: se ha realizado un reset en fábrica)

13. Conﬁguración de siguiente parámetro repitien

do a partir de 6. o terminar con 14.

14. Repetir la operación pulsando la tecla „Stop“. A continuación, pulsar la tecla „Go“.

Impostazione dei parametri della locomotiva con la Control Unit

1. Predisposizione: assetto come da schema a pag. 16. Soltanto la locomotiva da modiﬁcare si trova sul binario.

2. Premere contemporaneamente i tasti „Stop“ e „Go“, ﬁno a che sul visore lampeggia „99“.

3. Premere il tasto „Stop“.

4. Introdurre l’indirizzo della locomotiva „80“.

5. Tenere premuto il comando di commutazione sul regolatore di marcia. Durante tale pressio

ne, premere il tasto „Go„.

6. I fanali della locomotiva lampeggiano lentamen

te. In caso negativo, si riprenda dal passo 2.

7. Introdurre il numero di registro per il parametro da modiﬁcare (=> elenco a pagina 18).

8. Azionare la commutazione della direzione di marcia.

9. I fanali lampeggiano velocemente

10. Introdurre il nuovo valore (=> elenco a pagina 18).

11. Azionare la commutazione della direzione di marcia.

12. I fanali lampeggiano lentamente (ad eccezione del ripristino di fabbrica).

13. Impostazione del prossimo parametro riparten

do da 6. oppure terminare con 14.

14. Terminare il procedimento con la pressione del tasto „Stop„.Successivamente premere il tasto „Go„.

Page 15

Lokparametrar ställs in med Control Unit

1. Förutsättning: Montering som visas enligt graﬁk på s. 16. Endast det lok som ska ändras ska ﬁnnas på spåret.

2. Både „Stop“- och „Go“-tangenten hålls ne

dtryckt tills „99“ blinkar på displayen.

3. „Stop“-tangenten hålls ner.

4. Lokadress „80“ matas in.

5. Tryck ned körkontrollen, som vid ändring av körriktningen. Håll ned knappen och tryck samtidigt på „Go“-knappen.

6. Lokets strålkastare blinkar långsamt. Om inte – upprepa steg 2.

7. Ange registernummren för de ändrade parame

trarna (=> Se lista på sidan 18).

8. Gör en körriktningsändring.

9. Strålkastarna blinkar snabbt.

10. Ange önskade nya värden (=> Se lista på sidan 18).

11. Gör en körriktningsändring.

12. Strålkastarna blinkar långsamt (Gäller inte vid genomförd reset)

13. Nästa parameterinställning från steg 6. eller sluta med steg 14.

14. Avsluta med att trycka på “Stop“-knappen. Tryck därefter på “Go“-knappen.

Indstilling af lokomotivparametre med Control Unit

1. Forudsætning: Opbygning som på graﬁkken s. 16. Kun det lokomotiv, der skal ændres, er på sporet.

2. Tryk samtidig på „Stop“- og „Go“-tasten, indtil „99“ blinker i displayet.

3. Tryk på „Stop“-tasten.

4. Indtast den lokomotivadresse „80“.

5. Hold omskiftningskommando på køreregulator Tryk på „Go“-knappen mens der holdes.

6. Lyset på lokomotivet blinker langsomt. Hvis ikke gentages proceduren fra trin 2.

7. Indtast registernummeret for den parameter, der skal ændres (=> liste på side 18).

8. Betjen køreretningsskiftet.

9. Lyset blinker hurtigt

10. Indtast den nye værdi (=> liste på side 18).

11. Betjen køreretningsskiftet.

12. Lyset blinker langsomt (undtaget fabriksnulstil

ling)

13. Udfør næste parameterindstilling fra 6. eller afslut med 14.

14. Afslut proceduren ved at trykke på „Stop“knappen Tryk derefter på „Go“-knappen.

Page 16

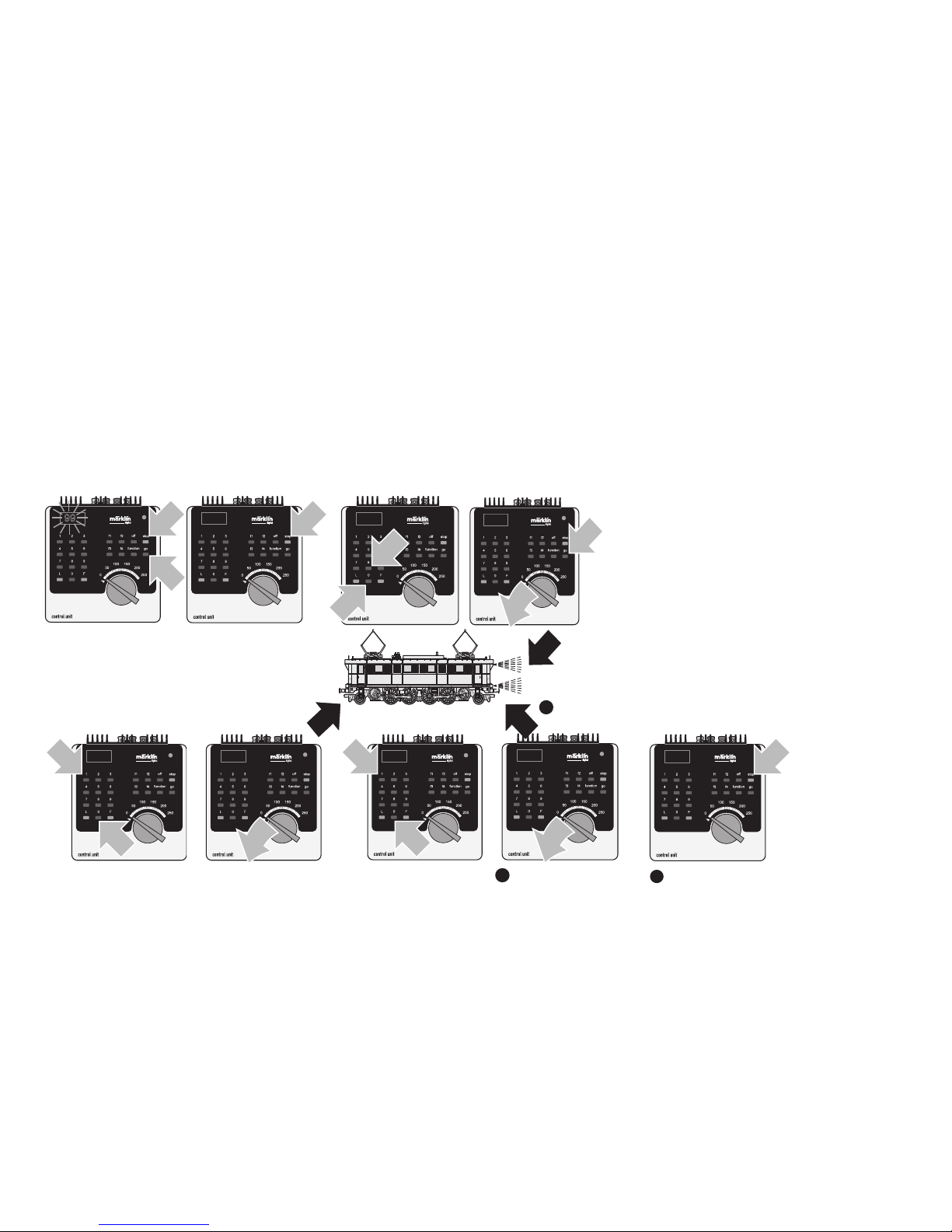

Lokparameter mit Control Unit ändern. Changing Locomotive Parameters with the Control Unit. Modiﬁcation des paramètres avec la Control Unit. Locparameter met de Control Unit. Modiﬁcar los parámetros de la locomotora con el Control Unit. Modiﬁca dei parametri della locomotiva con la Control Unit. Lokparametrar ändras med Control Unit. Ændring af lokomotivparametre med Control Unit.

Central Station/Mobile Station

siehe jeweilige Gerätebeschreibung. Central Station/Mobile Station:

see the description for the unit in question. Central Station/Mobile Station :

voir descriptions respectives des appareils. Zie bij Central Station/Mobile Station

de desbetreffende gebruiksaanwijzing. Para Central Station/Mobile Station,

véase la descripción del aparato en cuestión. Per Central Station/Mobile Station si

veda la rispettiva descrizione dell‘apparecchio. Central Station/Mobile Station:

Var god se respektive körkontrolls bruksanvisning. Central Station/Mobile Station se

de enkelte speciﬁkationer.

Page 17

Lokparameter verändern mit der Control Unit 6021. Changing Locomotive Parameters with the 6021 Control Unit. Modiﬁcation des paramètres de la locomotive avec la Control Unit 6021. Locparameter wijzigen met de Control Unit. Modiﬁcar los parámetros de la locomotora con el Control Unit 6021. Modiﬁca dei parametri della locomotiva con la Control Unit 6021. Lokparametrar ändras med Control Unit 6021. Ændring af lokomotivparametre med Control Unit 6021.

 







  



Page 18

Parameter • Parameter • Paramètre • Parameter • Parámetro • Parametro • Parameter • Parameter

Wert • Value • Valeur

• Waarde • Valor • Valore • Värde •

Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 - 8001

Anfahrverzögerung • Acceleration delay • Temoprisation accélération • Optrekvertraging • Regulación arranque • Ritardo di avviamento • Igångsättningsreglering • Opstartregulierung

01 - 6303

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

01 - 6305

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Pipristinare sui valori di serie

• Återställa till standardvärden • Tibagestil til serieværdien

0808

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging • Frenado lento • Ritardo di frentura • Bromsfördröjning • Bremseforsinkelse

01 - 6304

Page 19

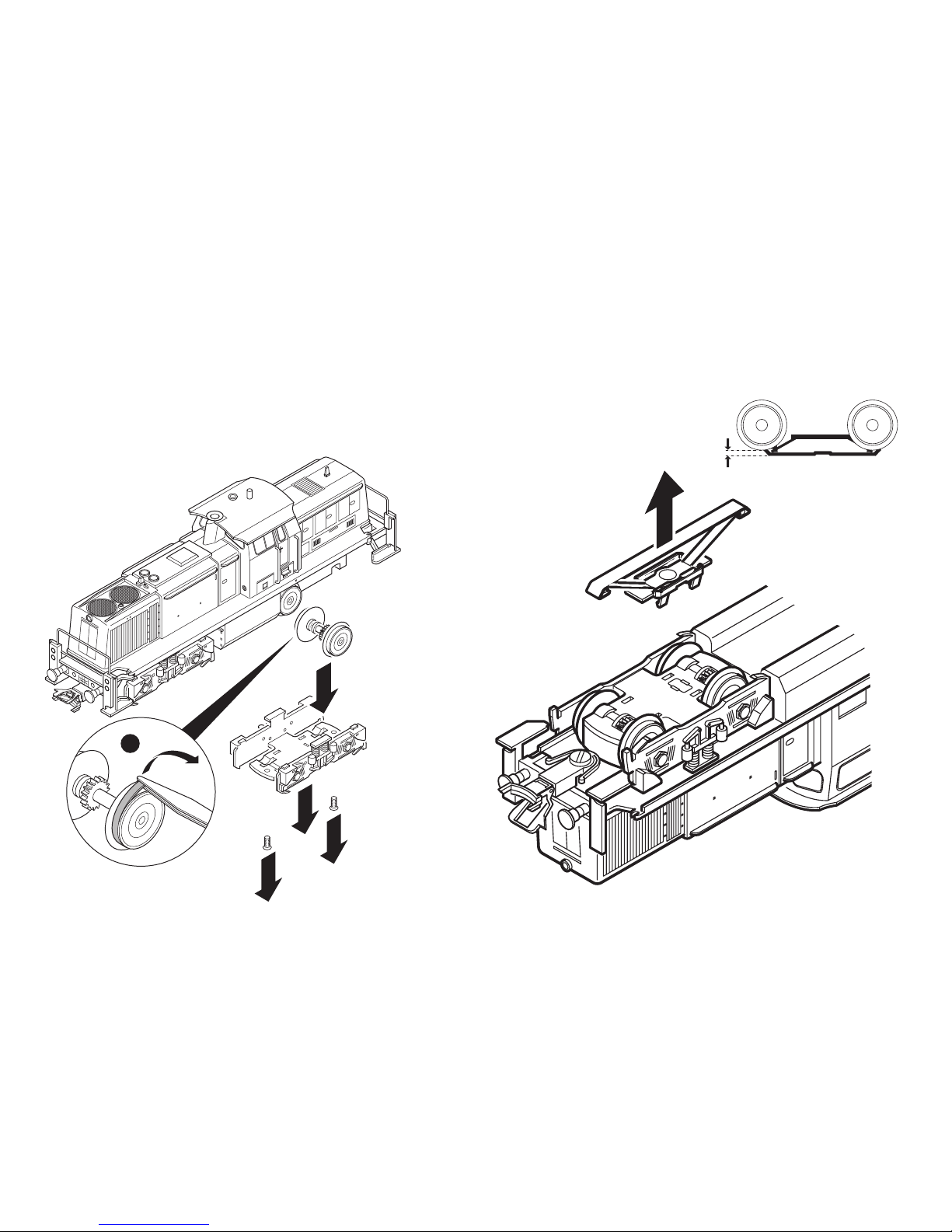

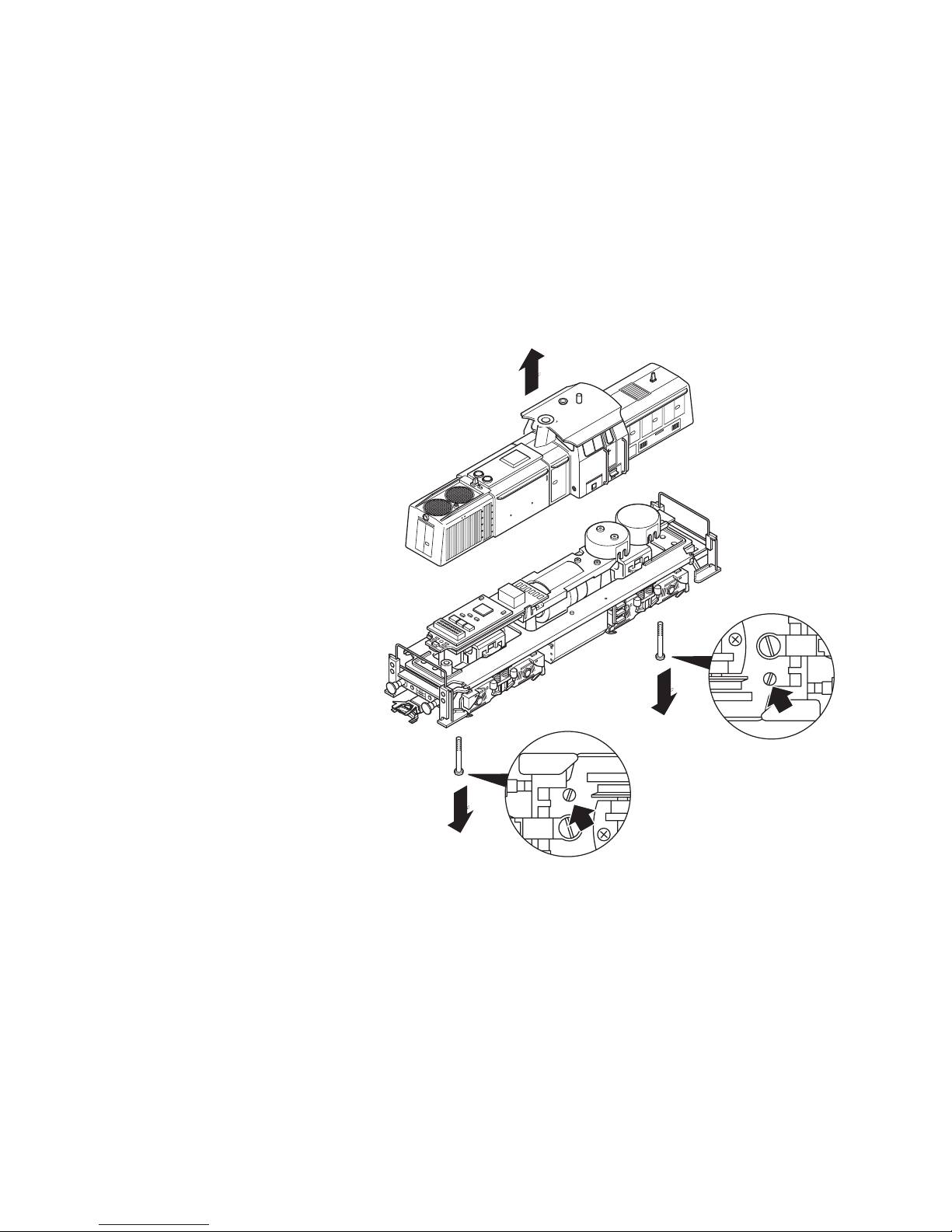

Gehäuse abnehmen Removing the body Enlever le boîtier Kap afnemen Retirar la carcasa Smontare il mantello Kåpan tas av Overdel tages af

2 .

1 .

Page 20

Schleifer auswechseln Changing pickup shoes Changer les frotteurs Slepers vervangen Cambio del patín Sostituzione del pattino Släpsko byts Slæbesko udskiftes

2 mm

Haftreifen auswechseln Changing traction tires Changer les bandages d’adhérence Antislipbanden vervangen Cambio de los aros de adherencia Sostituzione delle cerchiature di aderenza Slirskydd byts Friktionsringe udskiftes

Page 21

7149

marklin

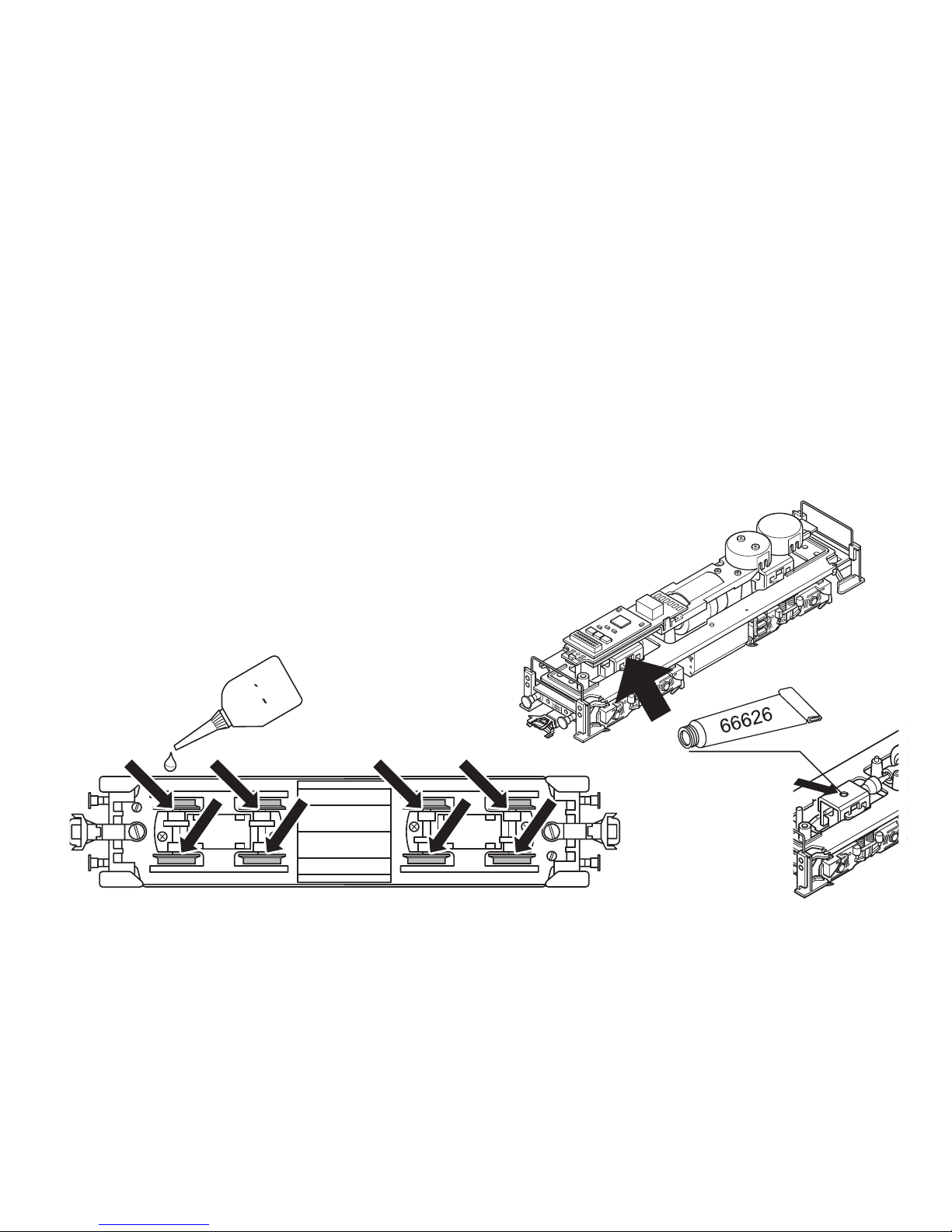

Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of operation Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Engrase a las 40 horas de funcionamiento Lubriﬁcazione dopo circa 40 ore di funzionamento Smörjning efter ca. 40 driftstimmar Smøring efter ca. 40 driftstimer

Motor nicht ölen!

Do not oil the motor!

Ne pas huiler le moteur!

Motor niet oliën!

¡Por favor no engrase el motor!

Si prega di non lubriﬁcare il motore!

V g smörj ej motorn!

De bedes ikke smøre motoren!

7149

marklin

Page 22

Details der Darstellung

können von dem Modell

abweichen

Page 23

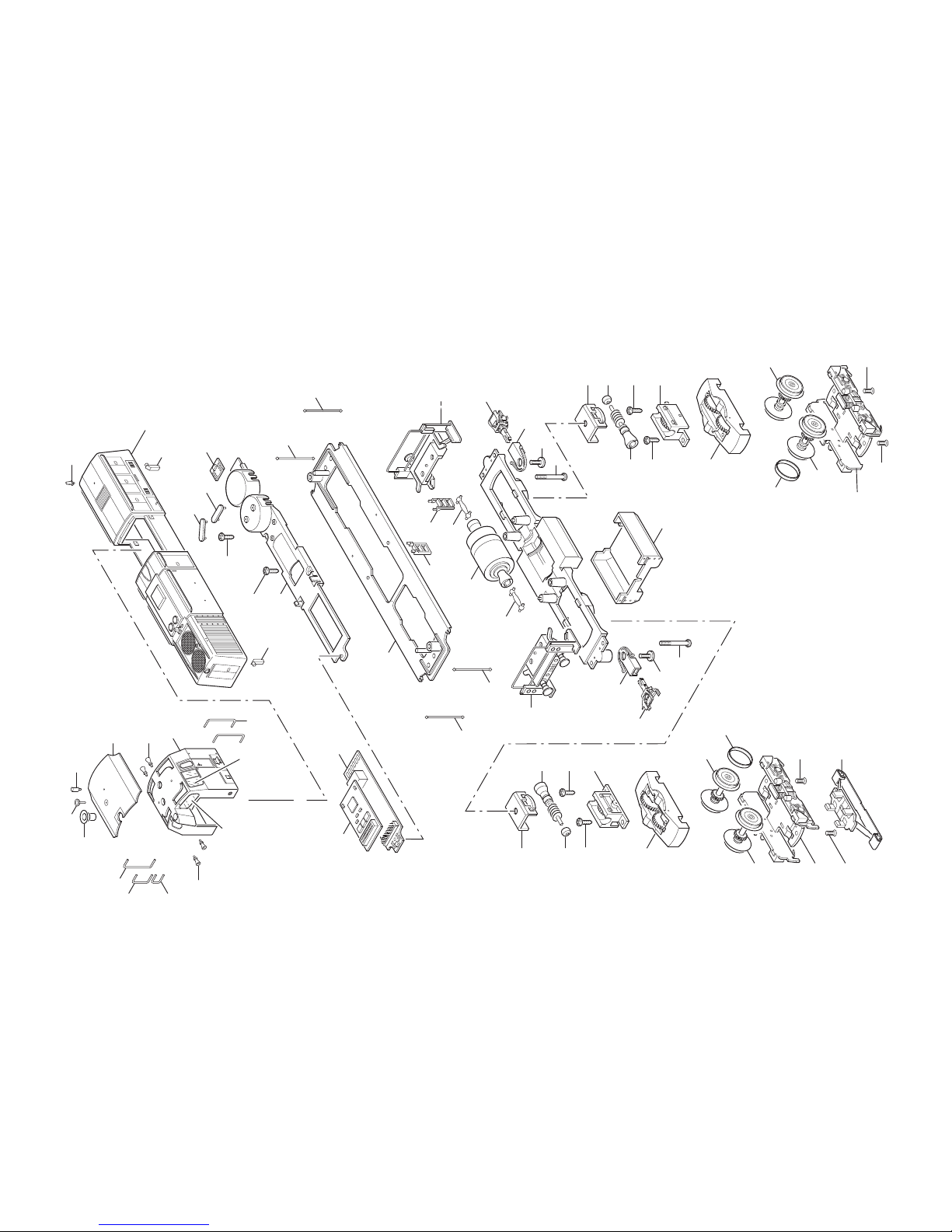

1 Lok-Aufbau komplett 120 116 2 Dach 230 597 3 Fenstersortiment 106 054 4 Griffstangen 118 887 5 Ansteckteile 118 889 6 Lichtkörper 230 606

7 Linsenschraube 786 430

Lok-Unterteil 8 Leiterplatte Schnittstelle 113 194 9 Decoder 120 111 10 Leiterplatte Stirnbeleuchtung 230 614 11 Haltebügel 209 442 12 Halteplatte 101 897 13 Schraube 786 440 14 Motor 103 045 15 Kardanwelle 230 565 16 Umlauf 120 107 17 Leiter 109 403 18 Kupplungsdeichsel 125 313 19 Zylinderschraube 750 180 20 Kupplung 117 993 21 Tankattrappe 120 110 22 Griffstange 120 108 23 Pufferbohle 120 109 24 Schneckenwelle 106 056 25 Traggestell 230 543 26 Getriebeblock 230 546 27 Schraube 786 750

28 Treibradsatz 230 551 29 Treibradsatz 230 615 30 Haftreifen 7 154 31 Drehgestellblende 100 642 32 Senkschraube 786 790 33 Schleifer 206 370

Page 24

Gebr. Märklin & Cie. GmbH Postfach 8 60 D-73008 Göppingen www.maerklin.com

118528/1208/SmEf

Änderungen vorbehalten

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
