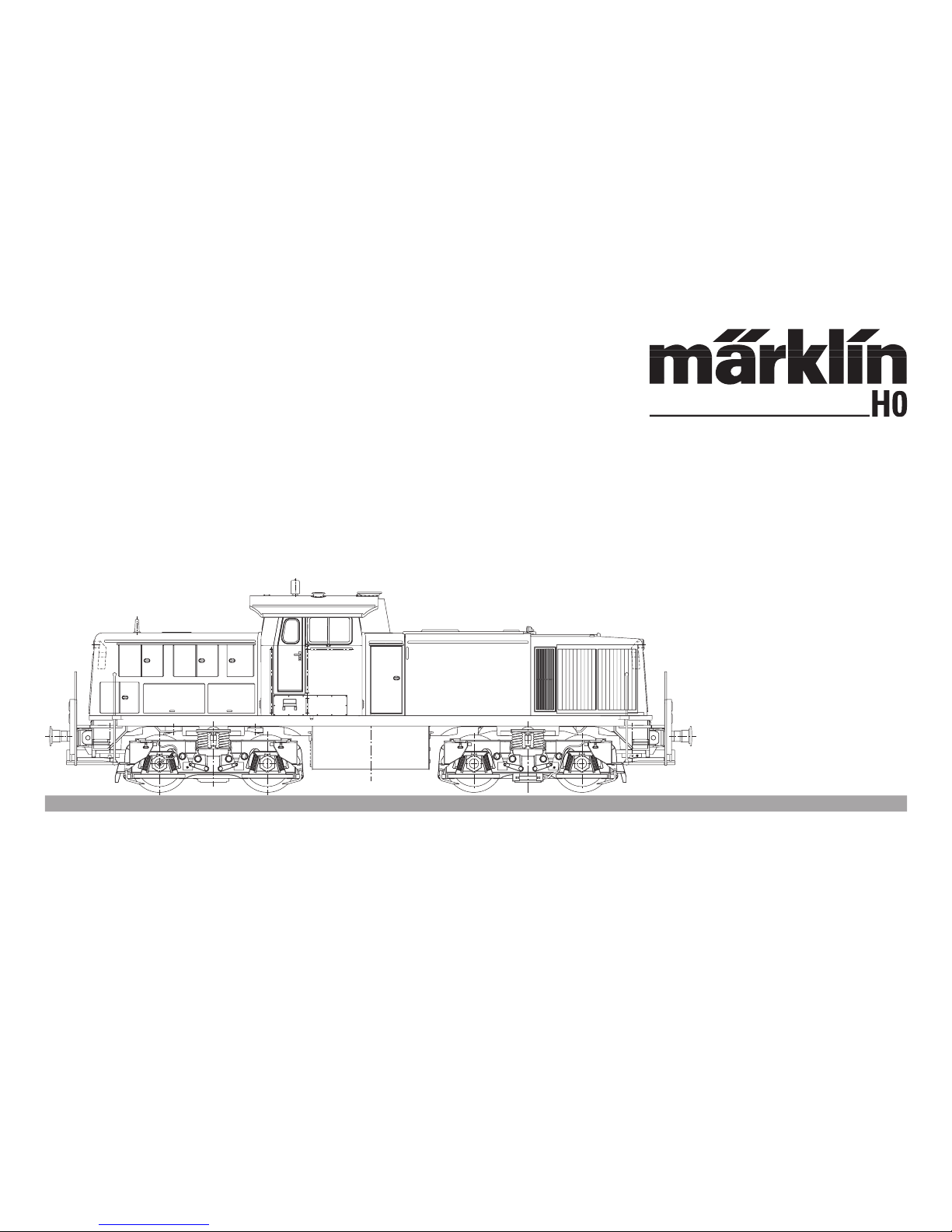

Modell der BR 290 - DB Cargo

37902

Page 2

Sicherheitshinweise

• Die Lok darf nur mit einem dafür bestimmten Betriebssystem (Märklin Wechselstrom-Transformator 6647, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden.

• Die Lok darf nur aus einer Leistungsquelle gleichzeitig versorgt werden.

• Für den konventionellen Betrieb der Lok muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

• Beachten Sie unbedingt die Sicherheitshinweise in der Gebrauchsanleitung zu Ihrem Betriebssystem.

Safety Warnings

• This locomotive is to be used only with an operating system designed for it (Märklin 6646/6647 AC transformer, Märklin Delta, Märklin Digital or Märklin Systems).

• This locomotive must never be supplied with power from more than one transformer.

• The feeder track must be equipped to prevent interference with radio and television reception, when the locomotive is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose.

• Pay close attention to the safety warnings in the instructions for your operating system.

Remarques importantes sur la sécurité

• La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin courant alternatif - transformateur 6647, Märklin Delta, Märklin Digital ou Märklin Systems).

• La locomotive ne peut être alimentée en courant que par une seule source de courant.

• Pour l’exploitation de la locomotive en mode conven

tionnel, la voie de raccordement doit être déparasitée. A cet effet, utiliser le set de déparasitage réf. 74046. Le set de déparasitage ne convient pas pour l’exploitation en mode numérique.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi en ce qui concerne le système d’exploitation.

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrjfssysteem (Märklin wisselstroom transformator 6647, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden.

• De loc mag niet vanuit meer dan één stroomvoorziening gelijktijdig gevoed worden.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

Page 3

Aviso de seguridad

•

La locomotora solamente debe funcionar en un sistema de

corriente propio (Märklin corriente alterna – transformador 6647 – Märklin Delta – Märklin Digital o Märklin Systems).

• La locomotora no deberá recibir corriente eléctrica mas que de un solo punto de abasto.

•

Para el funcionamiento convencional de la locomotora de-

ben suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

• Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

Avvertenze per la sicurezza

• Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (trasformatore per corrente alternata Märklin 6647, Märklin Delta, Märklin Digital oppure Märklin Systems).

• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Per il funzionamento tradizionale della locomotiva il bi

nario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi

74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

• Vogliate prestare assolutamente attenzione alle avver

tenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem (Märklin Växelström-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems).

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• När motorförsedda lokdel ska köras med konventio

nell/analog drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyd

det får inte användas vid digital körning.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.

Vink om sikkerhed

• Lokomotivet må kun bruges med et driftssystem (Märklin vekselstrøm-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems), der er beregnet dertil.

• Lokomotivet må ikke forsynes fra mere end én strømkil

de ad gangen.

• Ved konventionel drift af lokomotivet skal tilslutnings

sporet støjdæmpes. Dertil skal anvendes støjdæmp

ningssættet 74046. Støjdæmpningssættet er ikke egnet til digital drift.

• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

Page 4

Informationen zum Vorbild:

Neben der Einführung von neuen Diesellokomotiven für den Streckendienst musste die Deutsche Bundesbahn als Ersatz für die Dampﬂokomotiven auch neue Lokomotiven für den Rangierdienst beschaffen. Neben der Baureihe V 60, die in den 50er-Jahren in Dienst gestellt wurde, zeichnete sich der Bedarf nach einem leistungsfähigeren Loktyp ab. Diese Lücke wurde ab 1964 mit der von der Firma MaK entwickelten Baureihe V 90 geschlossen. Der eingebaute 12-Zylinder-Dieselmotor, der von dem Motor aus der V 100 abgeleitet ist, stellte mit einer Leistung von knapp 810 kW (1100 PS) genügend Potenzial zur Erfüllung dieser Aufgabe zur Verfügung. Als reine Rangierlok wurde bei der V 90 auf den Einbau einer Zugheizung verzichtet. Ab 1968 wurde die Lok bei der DB

als Baureihe 290 eingereiht.

Information about the Prototype:

In addition to introducing new diesel locomotives for road service, the German Federal Railroad had to procure new locomotives for switching work as replacements for steam locomotives. After the class V 60, which was placed into service in the 1950’s, the need became acute for a more powerful locomotive type. This gap was closed starting in 1964 with the class V 90 developed by the ﬁrm MaK. The 12 cylinder diesel motor built into the locomotive was derived from the motor for the class V 100 and provided enough power at just 810 kilowatts / 1,100 horsepower to fulﬁll this task. The V 90 was switch engine pure and simple and thus dispensed with having a train heating system. From 1968 on this locomotive was designated by the DB as the class 290.

Informations concernant la locomotive réele:

A la ﬁn de la traction vapeur, la Deutsche Bundesbahn se vit obligée non seulement d’introduire de nouvelles loco

motives diesel pour le service de ligne, mais également d’acquérir de nouvelles machines de manœuvre. Outre la série V 60 mise en service dans les années 50, se ﬁt sentir le besoin d’un type de locomotive plus puissant. La série V 90, conçue par la ﬁrme MaK, vint combler cette lacune à partir de 1964. Avec une puissance de tout juste 810 kW (1100 ch), son moteur diesel à 12 cylindres - dérivé de celui de la V 100 - offrait un potentiel sufﬁsant pour satisfaire à cette exigence. La V 90 étant destinée exclusivement aux manœuvres, on se dispensa de l’installation d’un dispositif de chauffage pour le train. A partir de 1968, la locomotive fut immatriculée dans la série 290 de la DB.

Informatie van het voorbeeld:

Naast de invoering van nieuwe diesellocomotieven voor de lijndienst moest de Deutsche Bundesbahn als vervanging voor de stoomlocomotieven ook nieuwe locomotieven voor de rangeerdienst aanschaffen. Naast de serie V 60, die in de jaren ’50 in dienst gesteld werd, tekende de behoefte aan een sterke loctype zich af. Dit gat werd vanaf 1964 met de door de ﬁrma MaK ontwikkelde serie V 90 gesloten. De ingebouwde 12 cilinder-dieselmotor, die van de motor uit de V 100 afgeleid is, stelde met een vermogen van bijna 810 kW (1100 pk) voldoende potentiaal voor de verwezenlijking van deze taak ter beschikking. Als zuivere rangeerloc werd bij de V 90 op de inbouw van treinverwarming afgezien. Vanaf 1968 werd de loc bij de DB als serie 290 opgenomen.

Page 5

Funktion

Diese Lokomotive mit eingebautem Sinus-Antrieb bietet:

• Mögliche Betriebssysteme: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Erkennung der Betriebsart: automatisch.

• Einstellbare Adresse (Control Unit): 01 – 80. Adresse ab Werk:

29.

• Mfx-Technologie für Mobile Station / Central Station. Name ab Werk:

290 022-3

• Veränderbare Anfahrverzögerung (ABV).

• Veränderbare Bremsverzögerung (ABV).

• Veränderbare Höchstgeschwindigkeit.

• Einstellen der Lokparameter elektronisch über Control Unit, Mobile Station oder Central Station.

• Bürstenloser und damit wartungsfreier Motor.

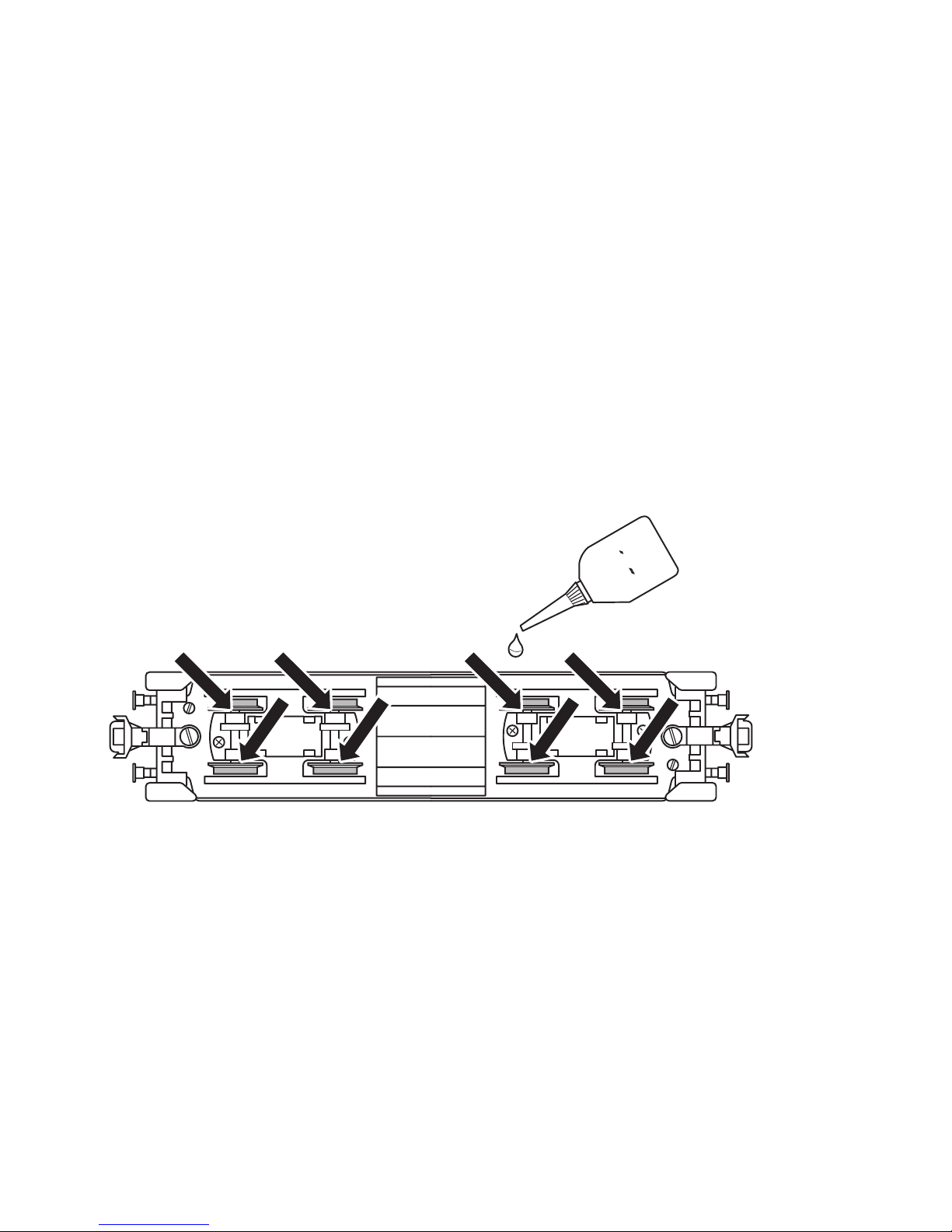

Die bei normalem Betrieb anfallenden Wartungsarbeiten sind nachfolgend beschrieben. Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fach

händler.

Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigegebene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufgetretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw. von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht ursächlich war, trägt die für den Ein- und / oder Umbau ver

antwortliche Person und / oder Firma bzw. der Kunde.

Function

This locomotive comes with a sine propulsion system and offers these features:

• Possible operating systems: 6646/6647 Märklin Transformer, Märklin Delta, Märklin Digital, Märklin Systems.

•

Recognition of the mode of operation: automatic.

•

Addresses that can be set (Control Unit): 01 – 80.

Address set at the factory: 29.

• Mfx technology for the Mobile Station / Central Station. Name set at the factory: 290 022-3

• Adjustable acceleration (ABV).

• Adjustable Braking delay (ABV).

• Adjustable maximum speed.

• Setting the locomotive parameters electronically with the Control Unit, Mobile Station or Central Station.

• Brushless motor, needs no servicing.

The maintenance work necessary with normal operation of this locomotive is described below.Please see your authorized Märklin dealer for repairs or spare parts.

No warranty or damage claims shall be accepted in those cases where parts neither manufactured nor approved by Märklin have been installed in Märklin products or where Märklin products have been converted in such a way that the non-Märklin parts or the conversion were causal to the defects and / or damage arising. The burden of presenting evidence and the burden of proof thereof, that the installation of non-Märklin parts or the conversion in or of Märklin products was not causal to the defects and / or damage arising, is borne by the person and / or company responsible for the installation and / or conversion, or by the customer.

Page 6

Werking

Deze locomotief met de ingebouwde sinusaandrijvin biedt u:

• Mogelijke bedrijfssystemen: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

•

Herkenning van het bedrijfssysteem: automatisch.

• Instelbaar adres (Control Unit): 01 – 80. Vanaf de fabriek:

29.

• Mfx-technologie voor het Mobile Station/Central Station.

Naam af de fabriek: 290 022-3

• Instelbare optrekvertraging (ABV).

• Instelbare afremvertraging (ABV).

• Instelbare maximumsnelheid.

• Elektronische instelling van de locomotiefparameters via de Control Unit, Mobile Station of Central Station.

• Motor zonder koolborstels en daardoor onderhoudsarm.

De in het normale bedrijf voorkomende onderhoudswerkzaamheden zijn verderop beschreven. Voor reparatie of onderdelen kunt u zich tot uw Märklin winkelier wenden.

Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in Märklin-producten niet door Märklin vrijgegeven vreem

de onderdelen ingebouwd en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de inbouw en/of ombouw

verantwoordelijke persoon en / of ﬁrma danwel bij de klant.

Fonction

Cette locomotive équipée d’un moteur C-Sinus offre:

• Systèmes d’exploitation possibles: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Détection du mode d’exploitation: automatique.

• Adresses réglables (Control Unit): 01 – 80. Adresse encodée en usine: 29.

• Technologie mfx pour Mobile Station / Central Station. Nom en codee en usine: 290 022-3

• Temporisation d’accélération/de freinage réglable (ABV).

• Vitesse maximale réglable.

•

Réglage des paramètres de la loco électroniquement à l’aide de

la Control Unit, de la Mobile Station ou de la Central Station.

•

Moteur sans balais et par conséquent exempt de

maintenance.

Les travaux d‘entretien occasionnels à effectueren exploitation normale sont décrits plus loin. Pour toute réparation ou remplacement de pièces, adressez-vous à votre détaillant-spécialiste Märklin.

Tout recours à une garantie commerciale ou contractuelle ou à une demande de dommages-intérêt est exclu si des pièces non autorisées par Märklin sont intégrées dans les produits Märklin et / ou si les produits Märklin sont transformés et que les pièces d’autres fabricants montées ou la transformation constituent la cause des défauts et / ou dommages apparus. C’est à la personne et / ou la société responsable du montage / de la transformation ou au client qu’incombe la charge de prouver que le montage des pièces d’autres fabricants sur des produits Märklin ou la transformation des produits Märklin n’est pas à l’origine des défauts et ou dommages apparus

Page 7

Función

Esta locomotora con motor Sinus ofrece:

• Sistemas operativos posibles: Märklin transformador 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Reconocimiento del sistema: automático.

• Dirección ajustable (Control Unit): 01 – 80. Código de fábrica: 29.

• Tecnología mfx para la Mobile Station/Central Station. Nombre de fabrica:

290 022-3

• Arranque lento variable (ABV).

• Frenado lento variable (ABV).

• Velocidad máxima variable.

• Fijar parámetros de la locomotora electrónicamente por el Control Unit, Mobile Station o Central Station.

• Motor libre de mantenimiento al no tener escobills.

Los trabajos de mantenimiento normales están descritos a continuación. Para reparaciones o recambios contacte con su proveedor Märklin especializado.

Se excluye todo derecho de garantía, prestación de garantía e indemnización sobre aquellos productos Märklin en los que se hu

bieran montado piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan sido modiﬁcados cuando la piezas ajenas montadas o la modiﬁcación sean las causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o empresa o el cliente responsable del montaje o modiﬁcación será el responsable de probar y alegar que el montaje de piezas ajenas o la modiﬁcación en/de productos Märklin no son las causas de los

desperfectos y/o daños surgidos.

Funzionamento

Questa locomotiva con motorizzazione Sinus incorporata presenta:

• Possibili sistemi di funzionamento: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Riconoscimento del tipo di funzionamento:automatico.

• Indirizzi impostabili (Control Unit): 01 – 80. Indirizzo di fabbrica: 29.

•Tecnologia mfx per Mobile Station / Central Station. Nome di fabrica: 290 022-3

• Ritardo di avviamento modiﬁcabile (ABV).

• Ritardo di frenatura modiﬁcabile (ABV).

• Velocità massima modiﬁcabile.

• Regolazione dei parametri della locomotiva elettroni

camente tramite Control Unit, Mobile Station oppure Central Station.

•

Motore senza spazzole e pertanto esente da manutenzione.

Le operazioni di manutenzione che si veriﬁcano nel normale funzionamento sono descritte nel seguito. Per riparazioni o parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivenditore specialista Märklin.

Märklin non fornisce alcuna garanzia, assicurazione e risarcimento danni in caso di montaggio sui prodotti Märklin di componenti non espressamente approvati dalla ditta. Märklin altresì non risponde in caso di modiﬁche al prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati da modiﬁche non autorizzate o dal montaggio di componente esterni da lei non approvati. L‘onere della prova che i componenti montati e le modiﬁche apportate non sono state la causa del danno o del difetto, resta a carico del cliente o della persona / ditta che ha effettuato il montaggio di componenti estranei o che ha apportato modiﬁche non autorizzate.

Page 8

Funktion

Loket med inbyggd Sinusmotor erbjuder:

• Möjliga driftsystem: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Driftsättet igenkänns automatiskt.

• Inställbar adress (Conrol Unit): 01 – 80. Adress från tillverkaren:

29.

•

Mfx-teknologi för Mobile Station / Central Station.

Namn fran tillverkaren:

290 022-3

• Accelerationsfördröjning kan ändras (ABV).

• Bromsfördröjning kan ändras (ABV).

• Toppfart kan ändras.

• Elektronisk inställning av lokparametrar via Control Unit, Mobile Station eller Central Station.

• Motorn saknar borstar och är därför underhållsfri.

Underhållsarbeten som uppstår vid normal användning beskrivs som följer. Kontakta din Märklinfackhandlare för reparationer och reservdelar.

Varje form av anspråk på garanti och skadestånd är utesluten om delar används i Märklin-produkter som inte har godkänts av Märklin och / eller om Märklin-produkter har modiﬁerats och de inbyggda främmande delarna resp. modiﬁeringen var upphov till de därefter uppträdande felen och / eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller ombyggnaden av Märklinprodukter inte är upphovet till de uppträdande felen och / eller skadorna, bär den person och / eller företag resp. kund som är ansvarig för in- och / eller ombyggnaden.

Funktion

Disse lokomotiver med indbygget sinus-drev tilbyder:

• Mulige driftssystemer: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Registrering af driftsarten: automatisk.

• Indstillelig adresse (Control Unit): 01 – 80. Adresse ab fabrik:

29.

• Mfx-teknologi til Mobile Station / Central Station. Navn ab fabrik: 290 022-3

• Indstillelig opstartforsinkelse (ABV).

• Indstillelig bremseforsinkelse (ABV).

• Indstillelig maksimalhastighed.

• Elektronisk indstilling af lokomotivparametrene via Control Unit, Mobile Station eller Central Station.

• Børsteløs og dermed vedligeholdelsesfri motor.

Vedligeholdelsesarbejder ved normal drift er beskrevet i det efterfølgende. For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.

Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket, hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet dertil af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler og / eller skader. Det påhviler kunden hhv. den person og / eller det ﬁrma, der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke var årsag til opståede mangler og / eller skader.

Page 9

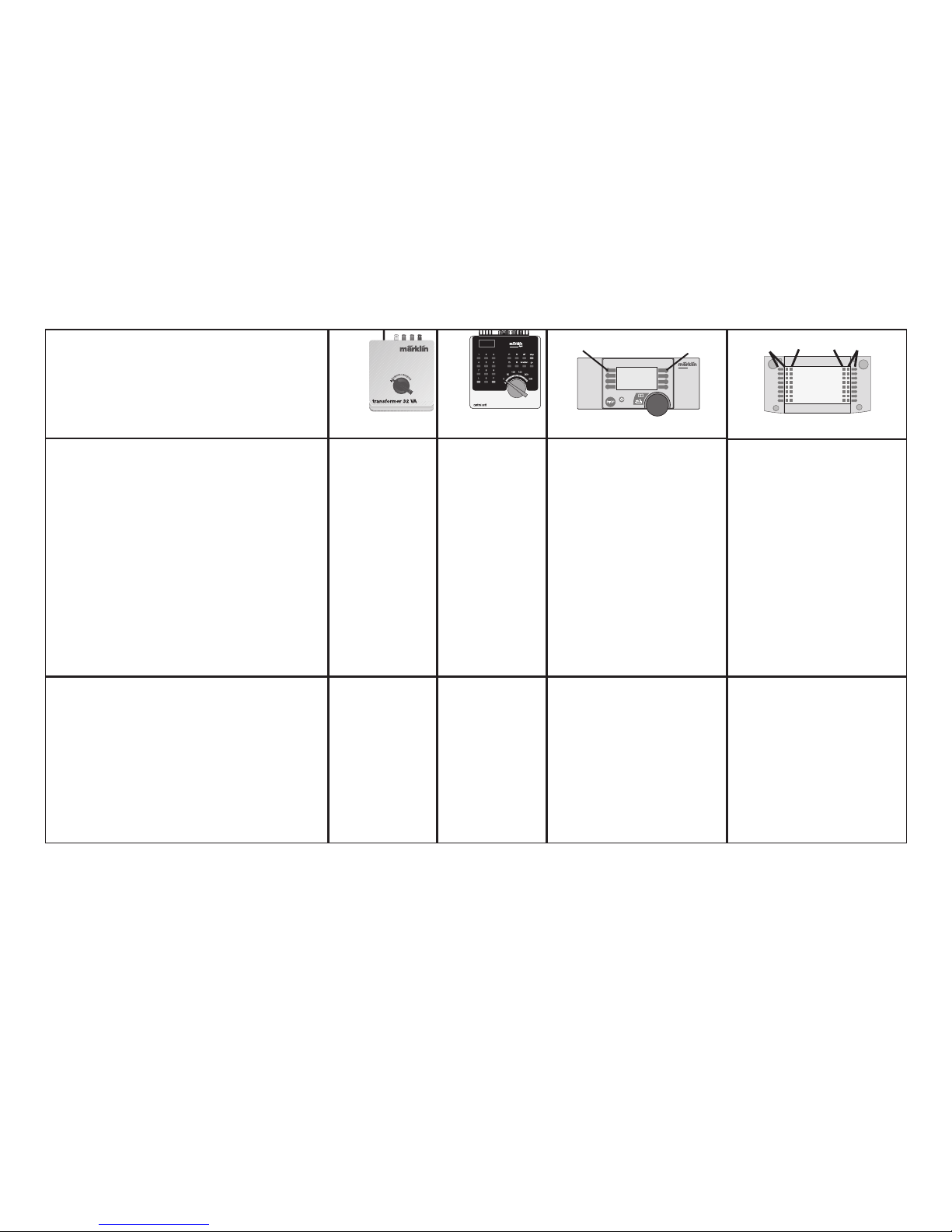

Schaltbare Funktionen • Controllable

Functions • Fonctions commutables•

Schakelbare functies • Funciones posib-

les • Funzioni commutabili • Kopplings-

bara funktioner / Styrbare funktioner

6647 6021

STOP

mobile station

systems

60652

central station 60212

f0f8

60212

Dauernd ein

Always on

Activé en

permanence

Continu aan

Siempre

encendido

Accesa in

permanenza

Permanent till

Konstant

tændt

function + off

Licht-Taste Headlight Button Touche éclairage

Verlichtingstoets Tecla alumbrado

Tasto luci

Ljustangent

Belysningstast

Taste f0 mit Symbol

Button f0 with symbol

Touche f0 avec symbole

Toets f0 met symbool

Tecla f0 con símbolo Tasto f0 con simbolo

Knapp f0 med symbol

Knap f0 med symbol

Rangiergang (nur ABV)

Low speed Switching Range (only ABV)

Mode manoeuvre (uniquement ABV).

Rangeerstand (alleen ABV)

Marcha maniobras (ABV)

Andatura da manovra (solo ABV)

Rangergång (endast ABV)

Rangergear (kun ABV)

Taste 4 mit Symbol

Button 4 with symbol

Touche 4 avec symbole

Toets 4 met symbool

Tecla 4 con símbolo Tasto 4 con simbolo

Knapp 4 med symbol

Knap 4 med symbol

Taste f4 mit Symbol

Button f4 with symbol

Touche f4 avec symbole

Toets f4 met symbool

Tecla f4 con símbolo Tasto f4 con simbolo

Knapp f4 med symbol

Knap f4 med symbol

Page 10

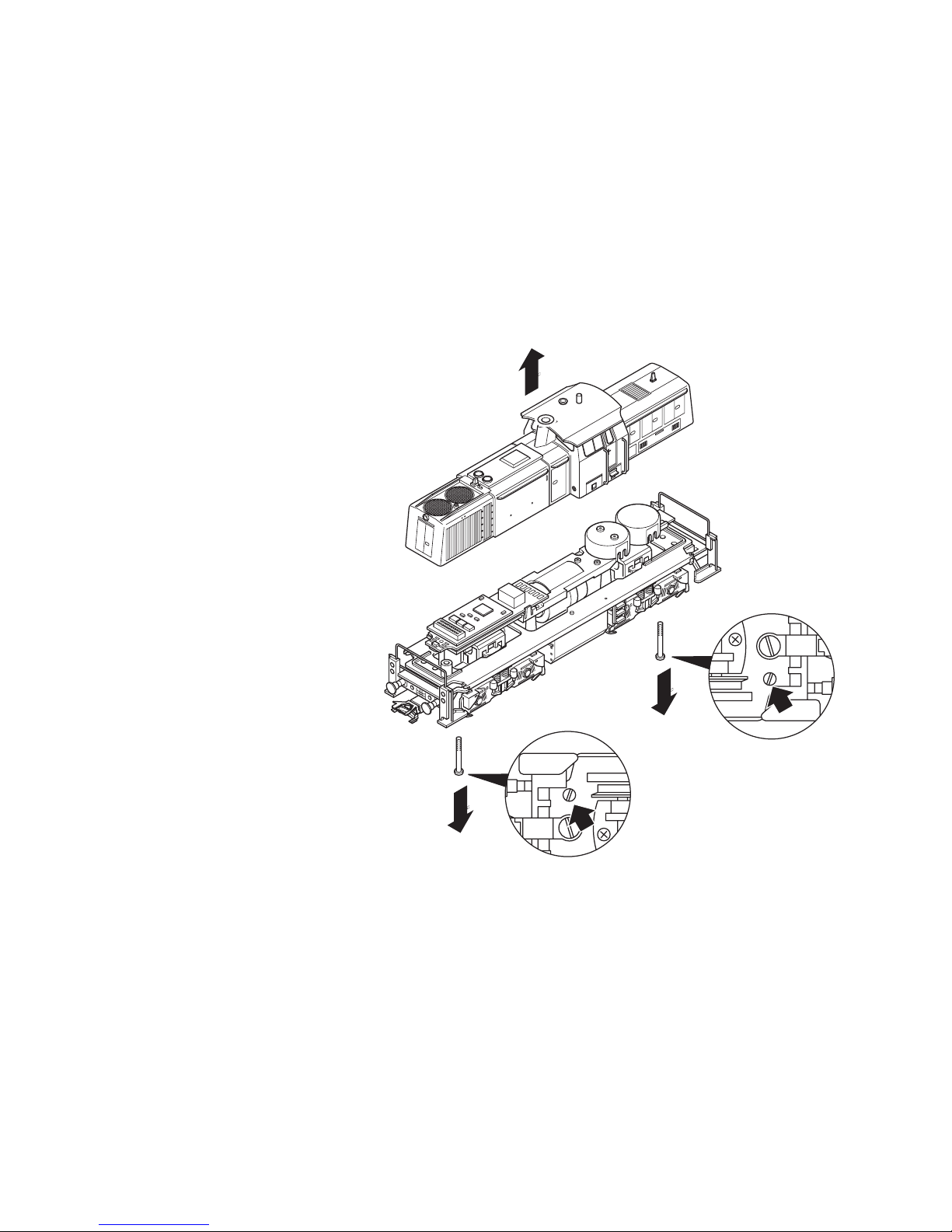

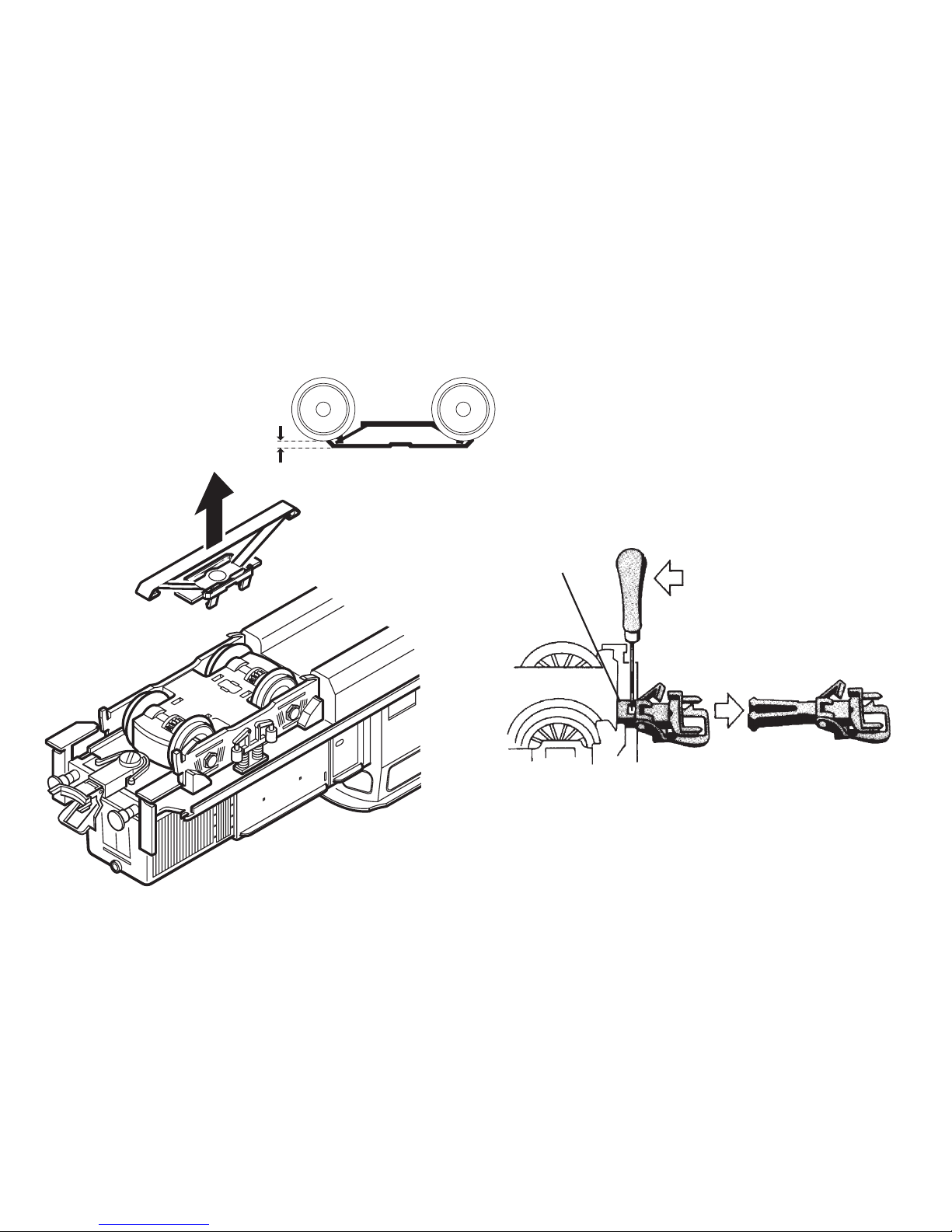

Gehäuse abnehmen Removing the body Enlever le boîtier Kap afnemen Retirar la carcasa Smontare il mantello Kåpan tas av Overdel tages af

2 .

1 .

Page 11

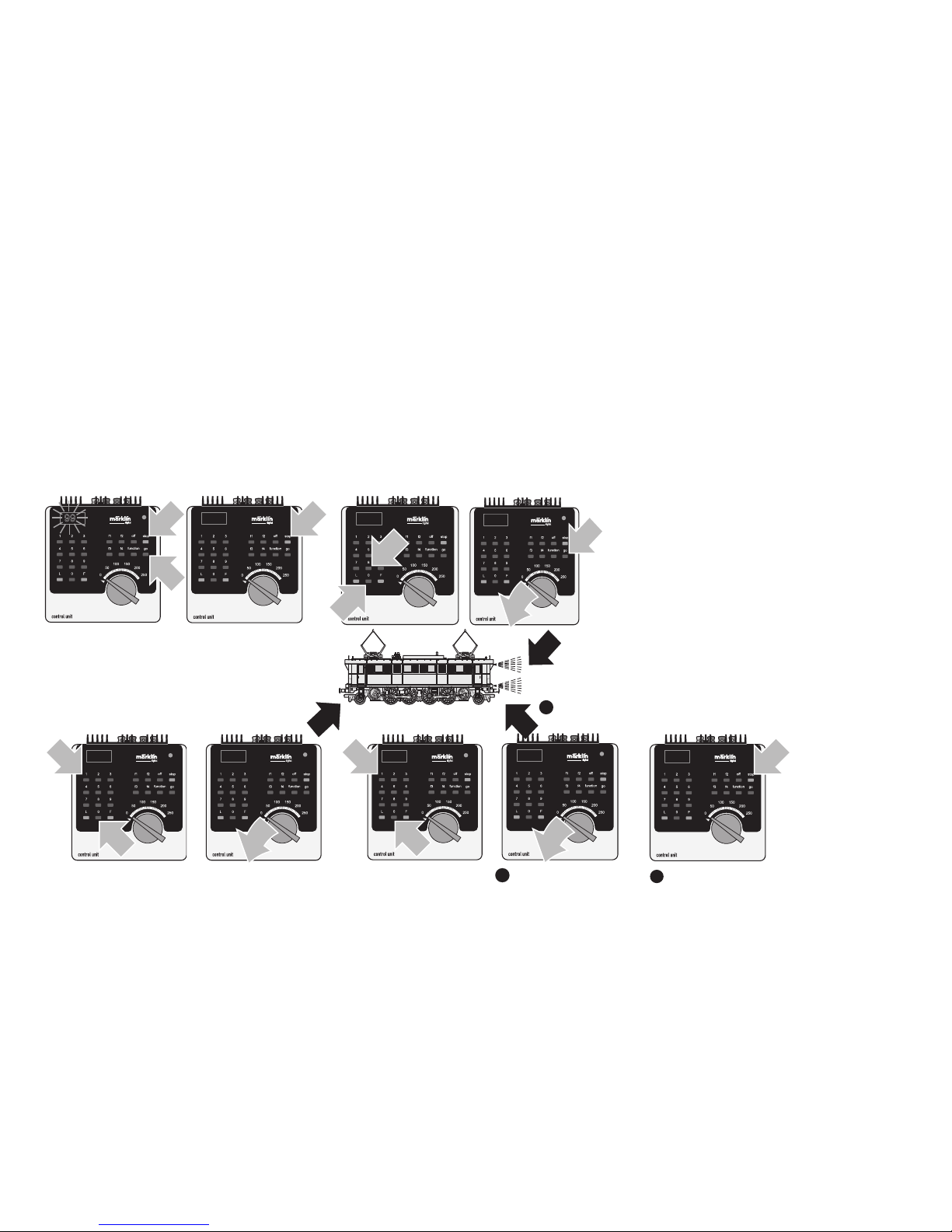

Lokparameter einstellen mit der Control Unit

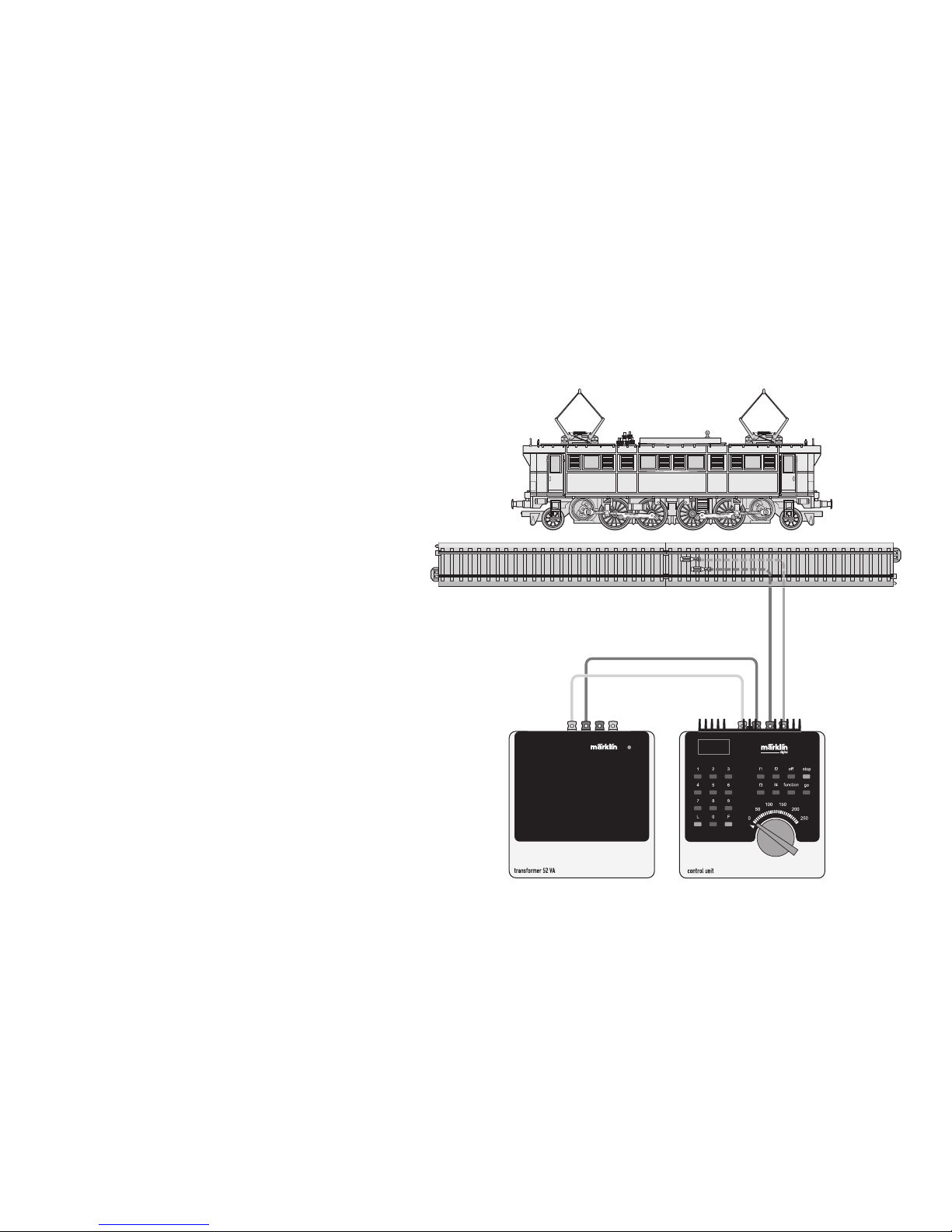

1. Voraussetzung: Aufbau wie Graﬁk S. 16. Nur die zu verändernde Lok ist auf dem Gleis.

2. „Stop“- und „Go“-Taste gleichzeitig drücken, bis „99“ in der Anzeige aufblinkt.

3. „Stop“-Taste drücken.

4. Lokadresse „80“ eingeben.

5. Umschaltbefehl am Fahrregler halten. Während des Haltens die „Go“-Taste drücken.

6. Licht der Lok blinkt langsam. Wenn nicht, ab Schritt 2 wiederholen.

7. Registernummer für den zu ändernden Parameter eingeben (=> Liste auf Seite18).

8. Fahrtrichtungswechsel betätigen.

9. Licht blinkt schnell

10. Neuen Wert eingeben (=> Liste auf Seite 18).

11. Fahrtrichtungswechsel betätigen.

12. Licht blinkt langsam (Ausnahme Werkreset)

13. Nächste Parametereinstellung ab 6. oder beenden mit 14.

14. Vorgang beenden mit Drücken der „Stop“Taste. Anschließend Drücken der „Go“-Taste.

Setting Locomotive Parameters with the Control Unit

1. Requirement: Setup as in diagram on page 24. Only the locomotive to be changed can be on the track.

2. Press the “Stop” and “Go” at the same time until “99” blinks in the display.

3. Press the “Stop” button.

4. Enter the locomotive address „80“.

5. Hold the control knob in the reverse direction area. While holding the control knob here, press the „Go“ button.

6. The headlights on the locomotive will blink slowly. If they don‘t, repeat Step 2.

7. Enter the register number for the parameter to be changed (=> List on page 26).

8. Active the change of direction.

9. The headlights will blink rapidly.

10. Enter the new value (=>List on page 26).

11. Active the change of direction.

12. The headlights will blink slowly (exception: factory reset)

13. Enter the next parameter setting from 6 or end with 14.

14. End the process by pressing the „Stop“ button. Then press the „Go“ button.

Page 12

Réglage des paramètres de la loco avec la Control Unit

1. Condition: Montage comme sur illustration en page

24. Seule la loco à modiﬁer peut se trouver sur la voie.

2. Pressez simultanément les touches „Stop“ et „Go“ jusqu’à ce que le nombre „99“ clignote sur l’écran.

3. Pressez la touche „Stop“.

4. Introduisez l’adresse de loco „80“.

Maintenir l’ordre de commutation sur le régulateur de marche. Durant le maintien, appuyer sur la touche „Go“.

6. Les feux de la locomotive clignotent lentement. Dans le cas contraire, renouveler l’opération à partir de l’étape 2.

7. Indiquer le numéro d’enregistrement pour le paramè

tre à modiﬁer (=> liste page 26).

8. Activer l’inversion du sens de marche.

9. Les feux clignotent rapidement.

10. Entrer la nouvelle valeur (=> liste page 26).

11. Activer l’inversion du sens de marche.

12. Les feux clignotent lentement (exception : réinitialisa

tion aux valeurs d’usine)

13. Déﬁnition de paramètres suivante à partir du point 6 ou terminer par le point 14.

14. Terminez le processus en pressant la touche „Stop“. Ensuite, pressez la touche „Go“.

Locparameters instellen met de Control Unit

1. Voorwaarde: opbouw zoals tekening op pagina 24. Alleen de loc die gewijzigd moet worden op de rails.

2. ”Stop”- en ”Go”-toets gelijktijdig indrukken tot ”99” in het display oplicht.

3. ”Stop”-toets indrukken.

4. Het adres „80“ invoeren.

Omschakelcommando met de rijregelaar vasthouden. Tijdens het vasthouden de toets “Go” indrukken.

6. De verlichting van de loc knippert langzaam. Indien dit niet het geval is, vanaf stap 2 opnieuw beginnen.

7. Het registernummer van de te wijzigen parameter invoeren (=> lijst op pagina 26).

8. Omschakelcommando geven.

9. Verlichting gaat snel knipperen.

10. Nieuwe waarde invoeren (=> lijst op pagina 26).

11. Omschakelcommando geven.

12. Verlichting knippert langzaam (uitgezonderd bij deco

der reset)

13.

Volgende parameterinstelling of beëindigen met 14.

14.

Sessie beëindigen door het indrukken van de toets “Stop”. Aansluitend de toets “Go” indrukken.

Page 13

Parámetros de la locomotora conﬁgurables con el Control Unit

1. Condición previa: montaje como el gráﬁco pág. 24. En la vía debe encontrarse solamente la locomotora a conﬁgurar.

2. Apretar simultáneamente la tecla “Stop” y “Go” hasta que aparece “99” en pantalla.

3. Apretar la tecla “Stop”.

4. Marcar el código de la locomotora „80“.

5. Mantener la orden de conmutación en el regulador de marcha. Durante la parada, pulsar la tecla „Go“.

6. La luz de la locomotora se enciende con intermitencia lenta. En caso negativo, repetir desde el paso 2.

7. Introducir el número de registro del parámetro que se desee modiﬁcar (=> Lista en página 26).

8. Activar el cambio de sentido de la marcha.

9. La luz se enciende con intermitencia rápida

10. Introducir un valor nuevo (=> Lista en página 26).

11. Activar el cambio de sentido de la marcha.

12. La luz se enciende con intermitencia lenta (excepción: se ha realizado un reset en fábrica)

13. Conﬁguración de siguiente parámetro repitiendo a partir de 6. o terminar con 14.

14. Repetir la operación pulsando la tecla „Stop“. A continuación, pulsar la tecla „Go“.

Impostazione dei parametri della locomotiva con la Control Unit

1. Predisposizione: assetto come da schema a pag.

24. Soltanto la locomotiva da modiﬁcare si trova sul binario.

2. Premere contemporaneamente i tasti „Stop“ e „Go“, ﬁno a che sul visore lampeggia „99“.

3. Premere il tasto „Stop“.

4. Introdurre l’indirizzo della locomotiva „80“.

5. Tenere premuto il comando di commutazione sul regolatore di marcia. Durante tale pressione, premere il tasto „Go„.

6. I fanali della locomotiva lampeggiano lentamente. In caso negativo, si riprenda dal passo 2.

7. Introdurre il numero di registro per il parametro da modiﬁcare (=> elenco a pagina 26).

8. Azionare la commutazione della direzione di marcia.

9. I fanali lampeggiano velocemente

10. Introdurre il nuovo valore (=> elenco a pagina 26).

11. Azionare la commutazione della direzione di marcia.

12. I fanali lampeggiano lentamente (ad eccezione del ripristino di fabbrica).

13. Impostazione del prossimo parametro ripartendo da 6. oppure terminare con 14.

14. Terminare il procedimento con la pressione del tasto „Stop„.Successivamente premere il tasto „Go„.

Page 14

Lokparametrar ställs in med Control Unit

1. Förutsättning: Montering som visas enligt graﬁk på s. 24. Endast det lok som ska ändras ska ﬁnnas på spåret.

2. Både „Stop“- och „Go“-tangenten hålls nedtryckt tills „99“ blinkar på displayen.

3. „Stop“-tangenten hålls ner.

4. Lokadress „80“ matas in.

5. Tryck ned körkontrollen, som vid ändring av körriktningen. Håll ned knappen och tryck samtidigt på „Go“-knappen.

6. Lokets strålkastare blinkar långsamt. Om inte – upp

repa steg 2.

7. Ange registernummren för de ändrade parametrarna (=> Se lista på sidan 26).

8. Gör en körriktningsändring.

9. Strålkastarna blinkar snabbt.

10.Ange önskade nya värden (=> Se lista på sidan 26).

11.Gör en körriktningsändring.

12.Strålkastarna blinkar långsamt (Gäller inte vid genom

förd reset)

13.Nästa parameterinställning från steg 6. eller sluta med steg 14.

14.Avsluta med att trycka på “Stop“-knappen. Tryck därefter på “Go“-knappen.

Indstilling af lokomotivparametre med Control Unit

1. Forudsætning: Opbygning som på graﬁkken s. 24. Kun det lokomotiv, der skal ændres, er på sporet.

2. Tryk samtidig på „Stop“- og „Go“-tasten, indtil „99“ blinker i displayet.

3. Tryk på „Stop“-tasten.

4. Indtast den lokomotivadresse „80“.

5. Hold omskiftningskommando på køreregulator Tryk på „Go“-knappen mens der holdes.

6. Lyset på lokomotivet blinker langsomt. Hvis ikke gentages proceduren fra trin 2.

7. Indtast registernummeret for den parameter, der skal ændres (=> liste på side 26).

8. Betjen køreretningsskiftet.

9. Lyset blinker hurtigt

10.Indtast den nye værdi (=> liste på side 26).

11.Betjen køreretningsskiftet.

12.Lyset blinker langsomt (undtaget fabriksnulstilling)

13.Udfør næste parameterindstilling fra 6. eller afslut med 14.

14.Afslut proceduren ved at trykke på „Stop“-knappen Tryk derefter på „Go“-knappen.

Page 15

Lokparameter mit Control Unit ändern. Changing Locomotive Parameters with the Control Unit. Modiﬁcation des paramètres avec la Control Unit. Locparameter met de Control Unit. Modiﬁcar los parámetros de la locomotora con el Control Unit. Modiﬁca dei parametri della locomotiva con la Control Unit. Lokparametrar ändras med Control Unit. Ændring af lokomotivparametre med Control Unit.

Page 16

Lokparameter verändern mit der Control Unit 6021. Changing Locomotive Parameters with the 6021 Control Unit. Modiﬁcation des paramètres de la locomotive avec la Control Unit 6021. Locparameter wijzigen met de Control Unit. Modiﬁcar los parámetros de la locomotora con el Control Unit 6021. Modiﬁca dei parametri della locomotiva con la Control Unit 6021. Lokparametrar ändras med Control Unit 6021. Ændring af lokomotivparametre med Control Unit 6021.

 







  



Page 17

Parameter • Parameter • Paramètre • Parameter • Parámetro • Parametro • Parameter • Parameter

Wert • Value • Valeur

• Waarde • Valor • Valore • Värde •

Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 - 8001

Anfahrverzögerung • Acceleration delay • Temoprisation accélération • Optrekvertraging • Regulación arranque • Ritardo di avviamento • Igångsättningsreglering • Opstartregulierung

01 - 6303

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

01 - 6305

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Pipristinare sui valori di serie

• Återställa till standardvärden • Tibagestil til serieværdien

0808

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging • Frenado lento • Ritardo di frentura • Bromsfördröjning • Bremseforsinkelse

01 - 6304

Page 18

Betrieb mit Mobile Station / Central Station

• Lok aufgleisen. Die Lok meldet sich selbsttätig in der Lokliste an.

• Keine Rückmeldung der Lok, wenn: bei Mobile Station der Geschwindigkeitsbalken blinkt bei Central Station das mfx-Symbol unterstrichen ist

• Lok abmelden:

1. Lok vom Gleis entfernen.

2. Lokeintrag löschen. Eine Adressänderung ist nicht notwendig.

Lokparameter mit der Mobile Station / Central Station verändern

1. Lok aus der Lokliste auswählen.

2. Zum Untermenü „LOKÄNDERN“ wechseln.

3. Zum Untermenü „VMAX“ (Höchstgeschwindigkeit), „ACC“ (Beschleunigung), „DEC“ (Bremsen), oder „RESET“ (Decoder auf Werkeinstellung zurück) wechseln.

4. Neuen Wert eingeben und übernehmen.

Beachten Sie die Hinweise in der Anleitung zur Mobile Station / Central Station.

Operation with the Mobile Station / Central Station

• Set the locomotive on the track. The locomotive automatically registers itself in the locomotive list.

• The locomotive will not communicate back to the controller when: the speed bar on the Mobile Station blinks. the mfx symbol has a line beneath it on the Central Station.

• Taking the locomotive out of the locomotive list:

1. Remove the locomotive from the track.

2. Delete the locomotive entry. It is not necessary to change the address.

Changing Locomotive Parameters with the Mobile Station / Central Station

1. Select the locomotive from the locomotive list.

2. Change to the submenu “EDIT LOC”.

3. Go to the submenu „VMAX“ (maximum speed), „ACC“ (acceleration), „DEC“ (brakes), or „RESET“ (resetting the decoder to factory default settings)

4. Enter the new value and accept it into the system.

Please note the information in the instructions for the Mobile Station / Central Station.

Page 19

Exploitation avec Mobile Station / Central Station

• Enrailler la locomotive. La locomotive signale automatiquement sa présence dans la liste des locos.

• Pas de rétrosignalisation de la locomotive lorsque :

- la barre de vitesse clignote pour Mobile Station

- le symbole mfx est souligné pour Central Station

• Appeler loco:

1. Enlever loco de la voie.

2. Effacer entrée loco. Une modiﬁcation de l’adresse n’est pas nécessaire.

Modiﬁcation des paramètres de la loco avec la Mobile Station / Central Station

1. Sélectionnez la loco dans la liste.

2. Allez au sous-menu „MODIF LOC“.

3. Ouvrir le sous-menu « VMAX » (vitesse maximale), « ACC » (accélération), « DEC » (freinage), ou « RESET » (réinitialisation du décodeur aux valeurs d’usine).

4. Entrez la nouvelle valeur et acceptez.

Respectez les remarques mentionnées dans l’instruction accompagnant la Mobile Station / Central Station.

Bedrijf met Mobile Station / Central Station

• Loc op de rails plaatsen. De loc meldt zichzelf aan in de loclijst.

• Geen terugmelding van de loc als: bij het Mobile Station de snelheidsbalk knippert bij het Central Station het mfx-symbool onderstreept is

• Loc afmelden:

1. loc van de rails nemen

2. loc invoer wissen. Het wijzigen van het adres is niet nodig.

Locparameter wijzigen met het Mobile Station Central Station

1. Loc uit de loclijst kiezen.

2. Ga naar het nevenmenu ”WIJZIG LOC”.

3. Naar het nevenmenu “VMAX” (maximumsnelheid) “ACC” (optrekken), “DEC” (afremmen), of “RESET” (decoder terugzetten naar fabrieksinstelling) omschakelen.

4. Nieuwe waarde invoeren en overnemen.

Lees ook de opmerkingen in de gebruiksaanwijzing van het Mobile Station / Central Station.

Page 20

Funcionamiento con Mobile Station / Central Station

• Encarrilar la loc. La loc se introduce por si misma en la lista de locomotoras.

•

No se recibe señalización de respuesta de la locomotora si

: En la Mobile Station luce intermitentemente la barra de velocidad En la Central Station está subrayado el símbolo mfx

• Dar de baja a la loc.: 1º retirar la loc. de la vía 2º borrar los datos de la loc. No hace falta cambiar el código.

Modiﬁcar los parámetros de la locomotora con la Mobile Station / Central Station

1. Seleccionar la locomotora de la lista de locomotora.

2. Pasar al menú subsidiario “EDIT LOC”.

3. Cambiar al submenú „VMAX“ (Velocidad máxima), „ACC“ (Aceleración), „DEC“ (Frenado), o „RESET“ (Devolver decoder a conﬁguración de fábrica).

4. Introducir el nuevo código y memorizar.

Observe las indicaciones en las instrucciones de la Mobile Station / Central Station.

Funzionamento con Mobile Station / Central Station

• Disporre la locomotiva sul binario. La locomotiva si annuncia automaticamente nell’elenco locomotive.

• Nessun segnale di ritorno della locomotiva, qualora: nel caso di Mobile Station lampeggia la barra della velocità nel caso di Central Station il simbolo mfx è sottolineato

• Dare congedo alla locomotiva:

1. Rimuovere la locomotiva dal binario.

2. Cancellare l’impostazione della locomotiva. Non è necessaria una modiﬁca dell’indirizzo.

Modiﬁca dei parametri della locomotiva con la Mobile Station / Central Station

1. Selezionare la locomotiva dall’elenco locomotive.

2. Commutare al sottomenù „EDIT LOC“.

Sul menù sottostante commutare „VMAX„ (velocità massima)

, „ACC„ (accelerazione), „DEC„ (frenatura), „ oppure „RESET„ (riporta il Decoder alle impostazioni di fabbrica).

4. Introdurre il nuovo valore e accettarlo. Prestate attenzione alle avvertenze nelle istruzioni della

Mobile Station / Central Station.

Page 21

Drift med Mobile Station / Central Station

• Sätt loket på spåret. Loket anmäler sig själv på loklistan.

• Loket anmäler sig inte när: Mobile Station hastighetsbalk blinkar Central Station mfx-symbol är understruken

• Att avregistrera loket:

1. Ta loket från spåret

2. Ta bort loket från loklistan. En adressändring behövs inte

Lokparametrar ändras med Mobile Station / Central Station

1. Välj lok från loklistan.

2. Växla till undermenyn „EDIT LOC“.

3. Byt till resp. Undermeny: “VMAX“ (maxhastighet), “ACC“ (acceleration), „DEC„ (bromsning), eller till „RESET„ (för återställning av dekodern till ursprunglig fabriksinställning).

4. Mata in nytt värde och acceptera.

Glöm ej: Se även i anvisningarna i bruksanvisningen för Mobile Station / Central Station!

Drift med Mobile Station / Central Station

• Sæt lokomotivet på skinnerne. Lokomotivet registreres automatisk i lokomotivlisten.

• Ingen tilbagemelding fra lokomotivet, når: hastighedsbjælken blinker ved brug af Mobile Station mfx-symbolet er understreget ved brug af Central Station

• Afmelding af lokomotivet:

1. Tag lokomotivet af skinnerne.

2. Slet lokomotivet fra listen. Det er ikke nødvendigt med en adresseændring.

Ændring af lokomotivparametre med Mobile Station/ Central Station

1. Vælg lokomotivet fra listen.

2. Skift til undermenuen „EDIT LOC“.

3. Til undermenu „VMAX“ (maksimalhastighed), „ACC“ (acceleration), „DEC“ (bremse), eller „RESET“ (nulstille dekoder til fabriksindstilling).

4. Indtast den nye værdi og overtag den.

Lagttag henvisningerne i vejledningen til Mobile Station / Central Station.

Page 22

7149

marklin

Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of operation Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Engrase a las 40 horas de funcionamiento Lubriﬁcazione dopo circa 40 ore di funzionamento Smörjning efter ca. 40 driftstimmar Smøring efter ca. 40 driftstimer

7149

Page 23

Motor nicht ölen!

Do not oil the motor!

Ne pas huiler le moteur!

Motor niet oliën!

¡Por favor no engrase el motor!

Si prega di non lubriﬁcare il motore!

V g smörj ej motorn!

De bedes ikke smøre motoren!

1 .

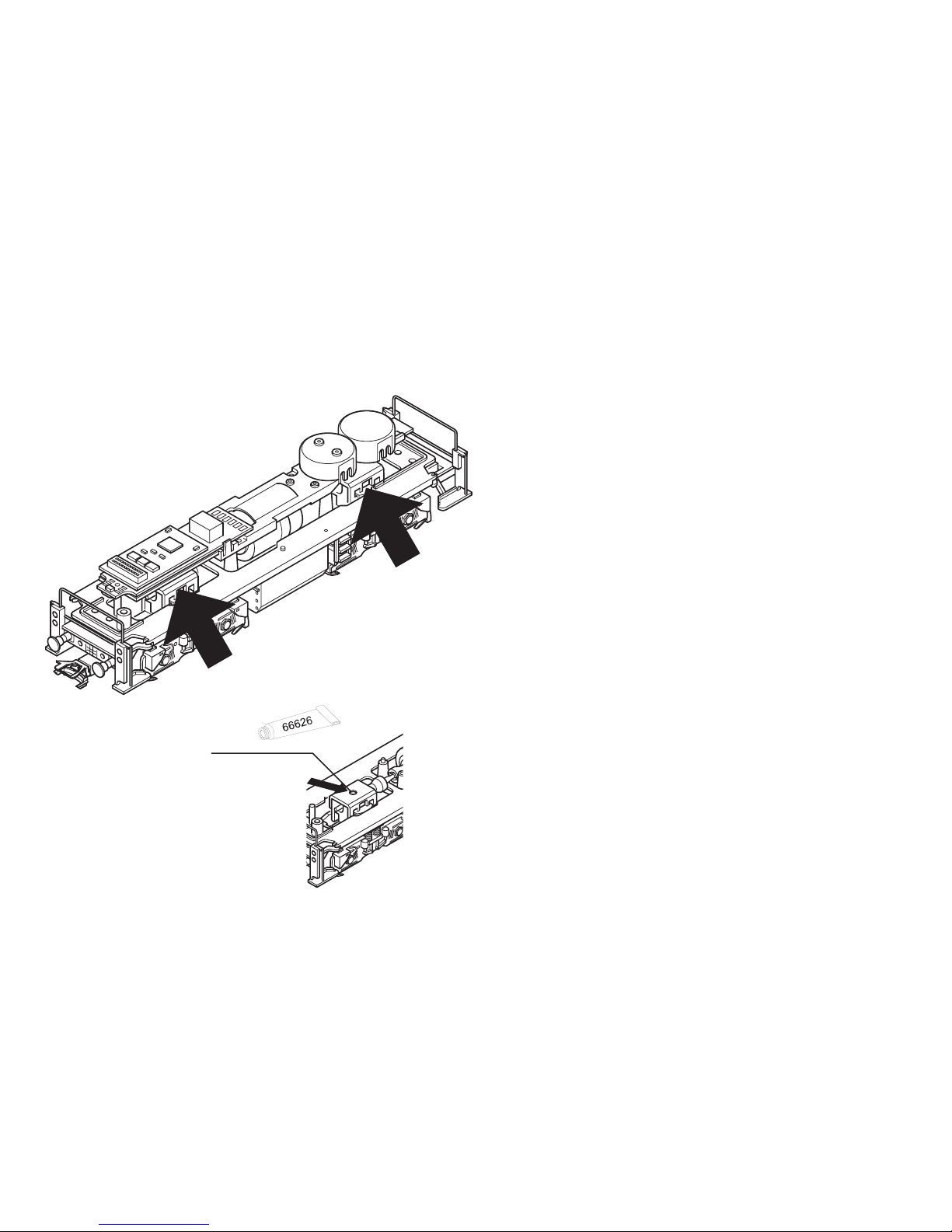

TRIX 66626

Page 24

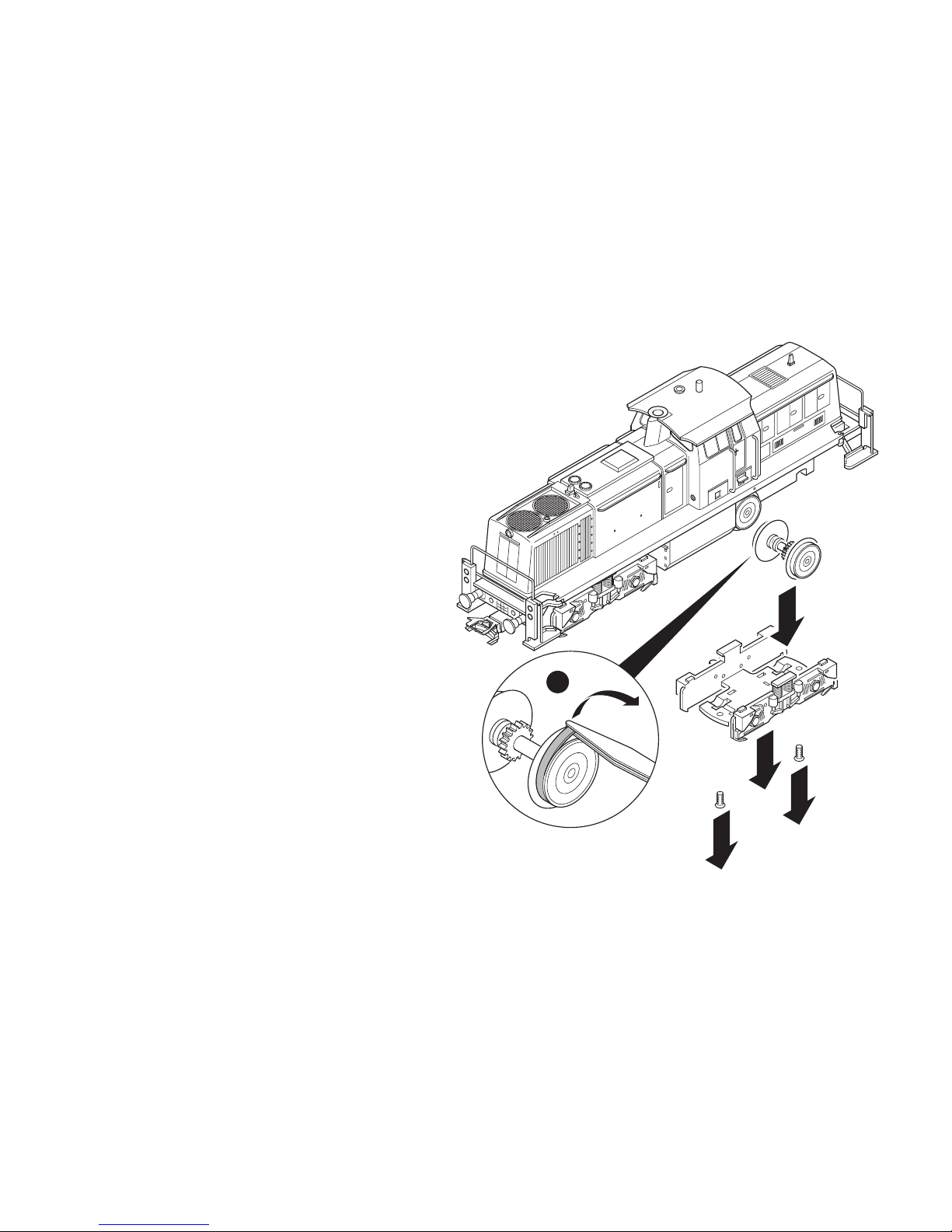

Haftreifen auswechseln Changing traction tires Changer les bandages d’adhérence Antislipbanden vervangen Cambio de los aros de adherencia Sostituzione delle cerchiature di aderenza Slirskydd byts Friktionsringe udskiftes

Page 25

Schleifer auswechseln Changing pickup shoes Changer les frotteurs Slepers vervangen Cambio del patín Sostituzione del pattino Släpsko byts Slæbesko udskiftes

2 mm

Kupplung austauschen

Exchanging the close coupler Remplacement de l’attelage court Omwisselen van de kortkoppeling

Enganches cortos

Sostituzione del gancio corto

Utbyte av kortkoppel

Udskiftning af kortkoblingen

701 630

NEM 362

Page 26

Details der Darstellung

können von dem Modell

abweichen

Page 27

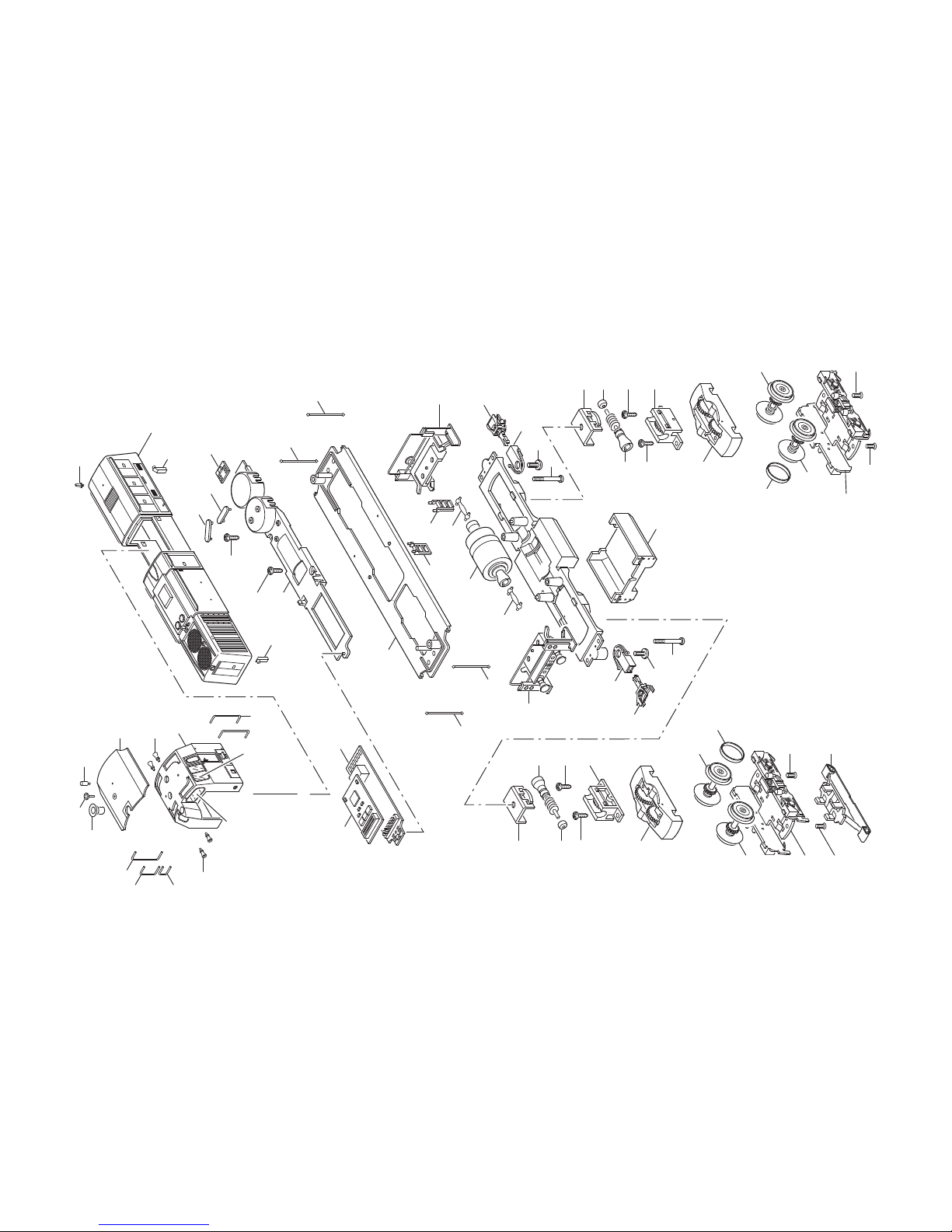

Lfd. Nr. Benennung Bestell-Nr.

1 Lok-Aufbau komplett 118 934 mit 2 Dach 118 950 3 Fenstersortiment 106 054 4 Griffstangen 118 844 5 Ansteckteile 118 845 6 Lichtkörper 230 606 7 Linsenschraube 786 430

Lok-Unterteil 8 Leiterplatte Schnittstelle 611 625 9 Decoder 112 193 10 Leiterplatte Stirnbeleuchtung 230 614 11 Haltebügel 209 442 12 Halteplatte 101 897 13 Schraube 786 440 14 Motor 103 045 15 Kardanwelle 230 565 16 Umlauf 118 968 17 Leiter 118 986 18 Kupplungsdeichsel 345 760 19 Zylinderschraube 750 180 20 Kupplung 7 203 21 Tankattrappe 118 974 22 Griffstange 118 969 23 Pufferbohle 118 970 24 Schneckenwelle 106 056 25 Traggestell 230 543

Lfd. Nr. Benennung Bestell-Nr.

26 Getriebeblock 230 546 27 Schraube 786 750 28 Treibradsatz 230 551 29 Treibradsatz 230 615 30 Haftreifen 7 154 31 Drehgestellblende 100 642 32 Senkschraube 786 790 33 Schleifer 206 370

Page 28

Gebr. Märklin & Cie. GmbH Postfach 8 60 D-73008 Göppingen www.maerklin.com

Änderungen vorbehalten

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.

120089 04 07 Ni Ef
