Page 1

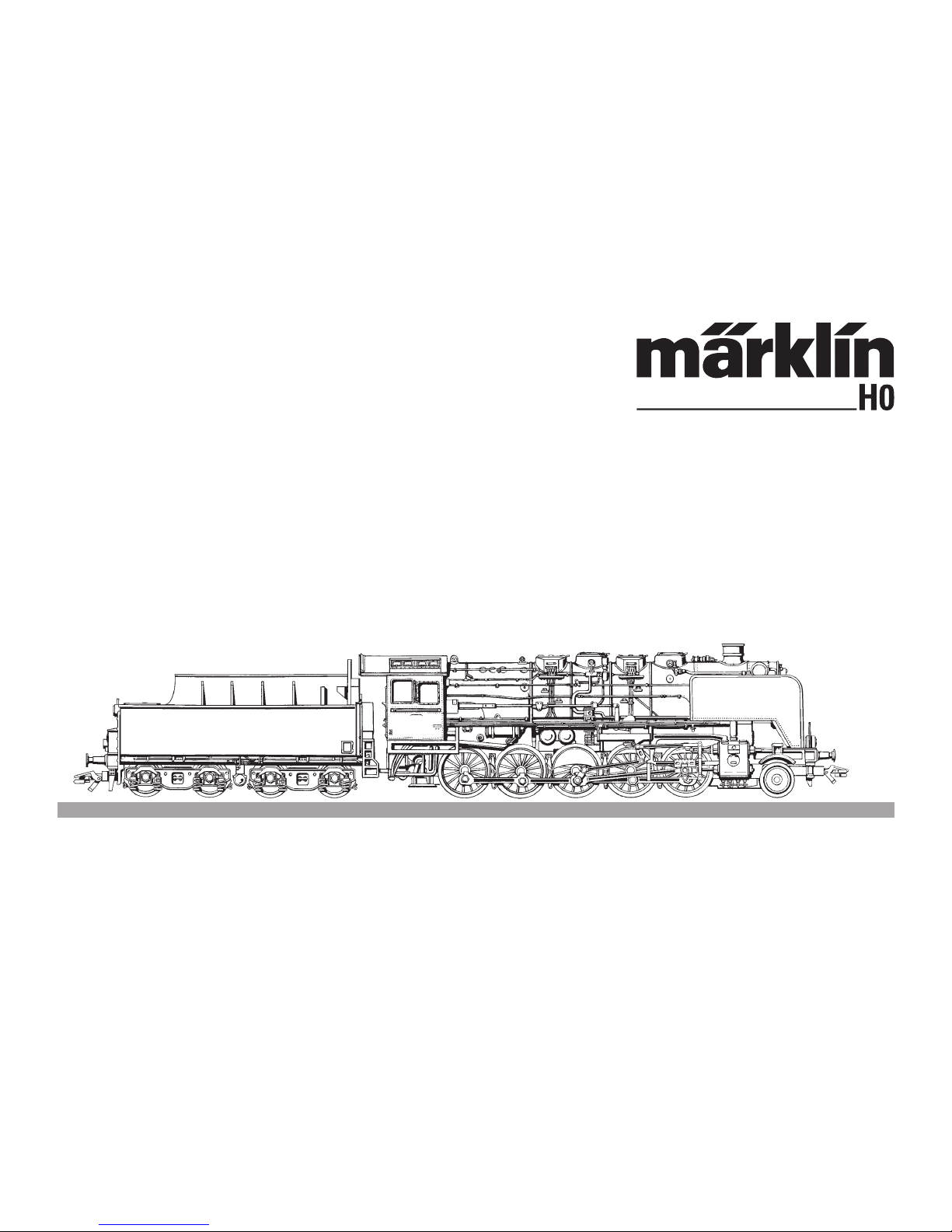

Modell der Baureihe 50

37848

Page 2

Informationen zum Vorbild

Die Baureihe 50 und die abgeleitete nachfolgende Reihe 52 stellen – mit den amerikanischen Dieselloks der Typen F und GP – eine der weltweit meistgebauten Lokomotivkonstruktionen dar. Über 3000 50er und über 6000 52er wurden bis etwa 1950 in mehreren Ländern Europas gebaut. Der Erfolg lag in der universellen Anwendung auf allen Streckenklassen. Die Deutsche Bundesbahn hat rund 2000 gut erhaltene Loks der BR 50 übernommen und für Güter- und Personenzüge und sogar als Rangierloks eingesetzt. Bei der Modernisierung des Güterverkehrs in den 60er-Jahren waren die Loks immer noch leistungsfähig und unverzichtbar. So wurden 730 Maschinen mit einer speziell konstruierten Zugführerkabine im Tender ausgerüstet, die einen zusätzlichen Begleitwagen im Zug erübrigte. In die Epoche IV gelangten noch rund 1000 50er, die im Com

puter der DB in den Baureihen 050, 051, 052 und 053 geführt wurden. Zusammen mit einigen Loks der Baureihen 41 und 44 erlebten nur noch 50er das Ende der Dampﬂokzeit. Sie waren 1976 durchschnittlich 35 Jahre alt, eine Betriebszeit, die heute bereits manche aktive Neubau-E-Lok aufweisen kann.

Information about the Prototype

The class 50 and the successor class 52 derived from it represent – along with the American F and GP type diesel locomotives – one of the locomotive designs in the world built in the largest quantities. Over 3,000 class 50s and over 6,000 class 52s were built in several countries in Europe up to about

1950. The success of this design lay in its universal use on all classes of routes. The German Federal Railroad acquired about 2,000 well maintained class 50 locomotives and used them for freight and passenger trains and even as switch engines. With the modernization of the freight service in the 1960s these locomotives were still productive and indispensable. Hence, 730 units were equipped with a specially designed cab on the tender that made a separate car for the brakemen and conductor superﬂuous. In Era IV there were still around 1,000 class 50s, that were taken into the classes 050, 051, 052 and 053 in the DB’s computers. Together with several class 41and 44 locomotives, only class 50s lasted to the end of the steam locomotive era. In 1976 they were on average 35 years old, a service life that many a new construction electric locomotive from the DB’s early postwar period can already boast of.

Page 3

Informations concernant la locomotive réele

La série 50 et la série 52 qui en dérive font partie, avec les machines diesels américaines des types F et GP, des locomotives les plus construites au monde. Plus de 3000 exemplaires de la série 50 et plus de 6000 de la série 52 ont été fabriqués en différents pays d’Europe jusqu’en 1950 environ. Leur succès était dû à leur aptitude universelle à rouler sur tous les types de lignes. La Deutsche Bundesbahn possédait un parc d’environ 2000 locomotives de la série 50 en parfait état de marche qu’elle utilisait en tête de trains de marchandises et de voyageurs et même comme machines de manœuvre. Lors de la modernisation du traﬁc de marchandises au cours des années soixante, ces locomotives étaient encore très vaillantes et capables de mener à bien les missions qu’on leur conﬁait. C’est ainsi que 730 machines ont été spécialement équipées d’une cabine dans leur tender aﬁn d’épargner un wagon d’accompagnement. Environ 1000 machines de la série 50 ayant survécu jusqu’à l’époque IV ont été renumérotées, selon le nouveau système informatisé de la DB, dans les séries 050, 051, 052 et 053. Elles se sont encore illustrées, aux côtés de quelques locomotives des séries 41 et 44, jusqu’à la ﬁn de l’ère de la vapeur. Elles ont effectué un service ininterrompu durant 35 années, une durée de vie dont plus d’une locomotive électrique moderni

sée peut déjà aujourd’hui se prévaloir.

Informatie van het voorbeeld

De serie 50 en de daarvan afgeleide serie 52 vormen – met de Amerikaanse diesellocomotieven van de types F en GP – een van de meest gebouwde locomotiefconstructies. Meer dan 3000 ’50-ers en meer dan 6000 ’52-ers werden tot ongeveer 1950 in diverse landen in Europa gebouwd. Het succes lag in het universele gebruik voor alle trajectklassen. De Deutsche Bundesbahn heeft ongeveer 2000 goed bewaarde locomotieven van de BR 50 overgenomen voor goederenen personentreinen en zelfs als rangeerlocomotieven ingezet. Bij de modernisering van het goederenverkeer in de jaren ’60 waren de locomotieven nog altijd krachtig en kon men niet zonder deze. Zo werden 730 machines met een speciaal geconstrueerde cabine voor de hoofdconducteur in de tender uitgerust, die een extra geleidewagen in de trein overbodig maakte. In tijdperk IV waren er nog rond 1000 ’50-ers, die in de computer van de DB in de series 050, 051, 052 en 053 ingevoerd werden. Samen met enkele locomotieven van de series 41 en 44 haalden alleen nog ’50-ers het einde van de stoomlocomotieftijd. Ze waren in 1976 gemiddeld 35 jaar oud, een staat van dienst waarop nu ook al menig actieve nieuwbouw e-loc kan bogen.

Page 4

Funktion

• Mögliche Betriebssysteme: Märklin Transformer 6647,

Märklin Delta, Märklin Digital, Märklin Systems.

• Erkennung der Betriebsart: automatisch.

• Einstellbare Adressen: 01 – 80.

Adresse ab Werk:

50.

• Mfx-Technologie für Mobile Station / Central Station.

• Name ab Werk:

BR 50 1035

• Veränderbare Anfahrverzögerung.

• Veränderbare Bremsverzögerung.

• Veränderbare Höchstgeschwindigkeit.

• Einstellen der Lokparameter elektronisch über

Control Unit, Mobile Station oder Central Station.

• Eingebaute Geräuschelektronik, nur im Betrieb mit Control

Unit oder Märklin Systems nutzbar.

• Zusätzliche schaltbare Geräusche.

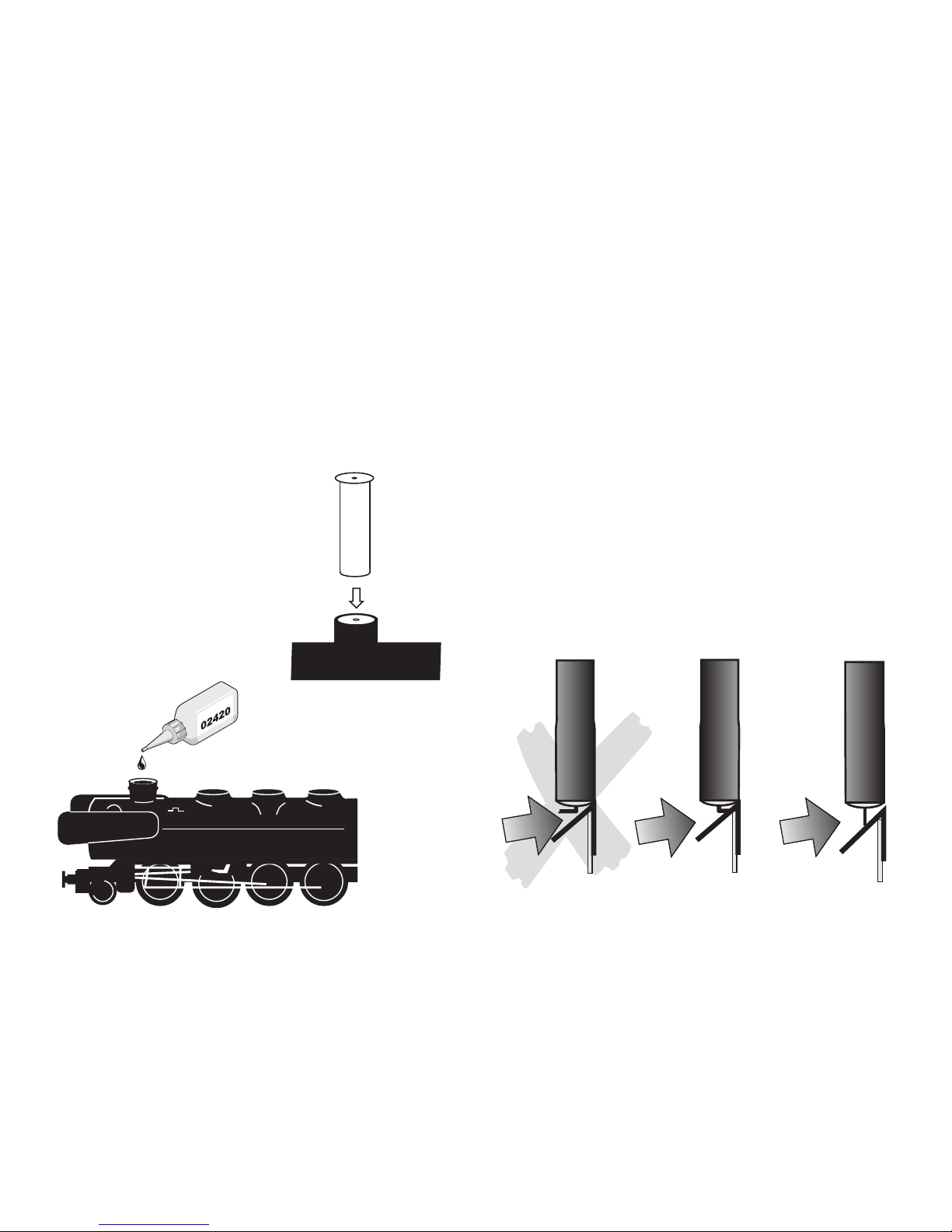

• Rauchgenerator nachrüstbar. Die bei normalem Betrieb anfallenden Wartungsarbeiten sind

nachfolgend beschrieben. Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.

Sicherheitshinweise

• Die Lok darf nur mit einem dafür bestimmten Betriebssys

tem (Märklin Wechselstrom-Transformator 6647, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden.

Nur Transformatoren verwenden, die Ihrer örtlichen Netzspannun entsprechen. Keinesfalls Transformatoren für eine Netzspannung von 220 V bzw. 110 V einsetzen.

•

Die Lok darf nur aus einer Leistungsquelle gleichzei

tig

versorgt werden.

• Beachten Sie unbedingt die Sicherheitshinweise in der Gebrauchsanleitung zu Ihrem Betriebssystem.

• Für den konventionellen Betrieb der Lok muss das An

schlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigegebene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufgetretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw. von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche Person und / oder Firma bzw. der Kunde.

WARNUNG! Dieses Produkt enthält Magnete. Das Verschlucken von mehr als einem Magneten kann unter Umständen tödlich wirken. Gegebenenfalls ist sofort ein Arzt aufzusuchen.

Page 5

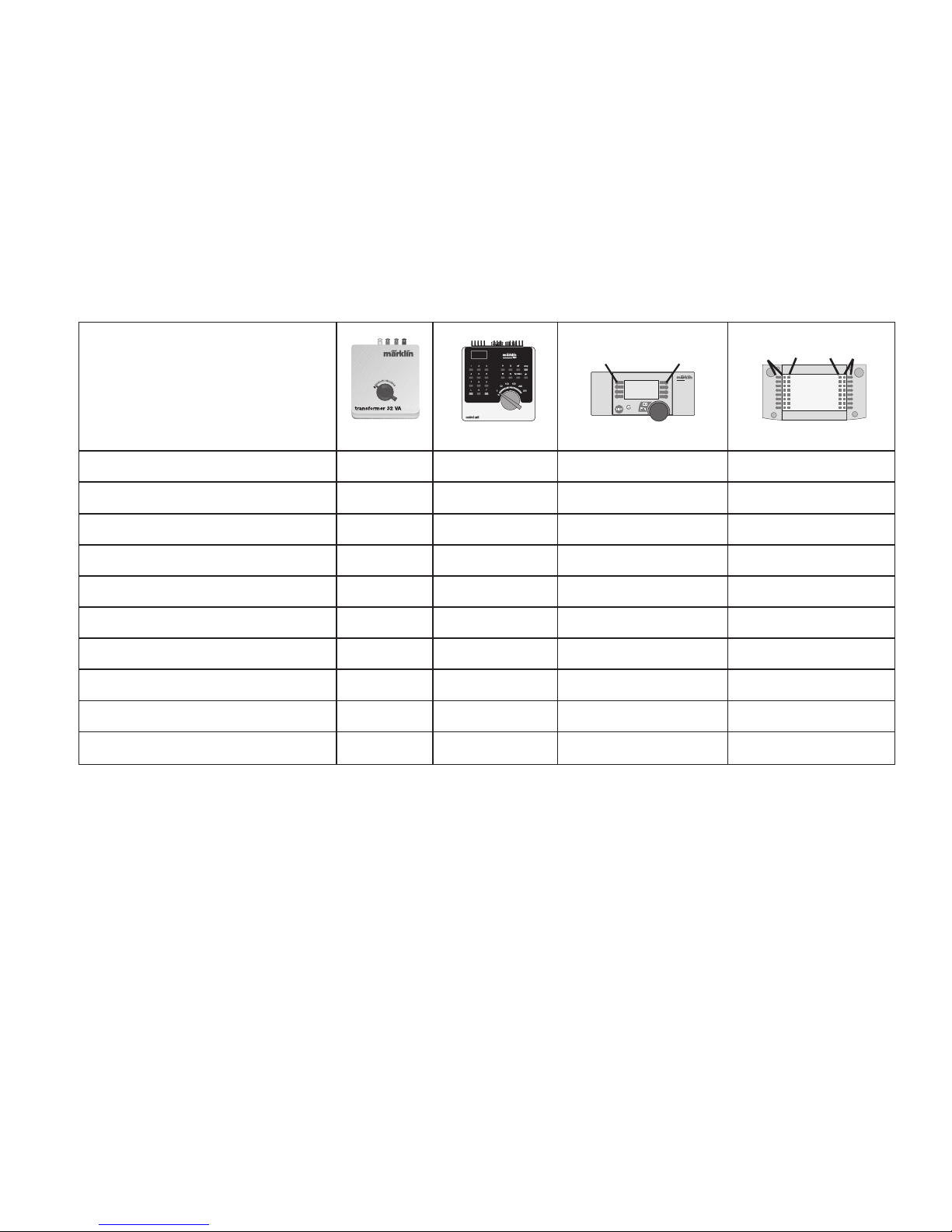

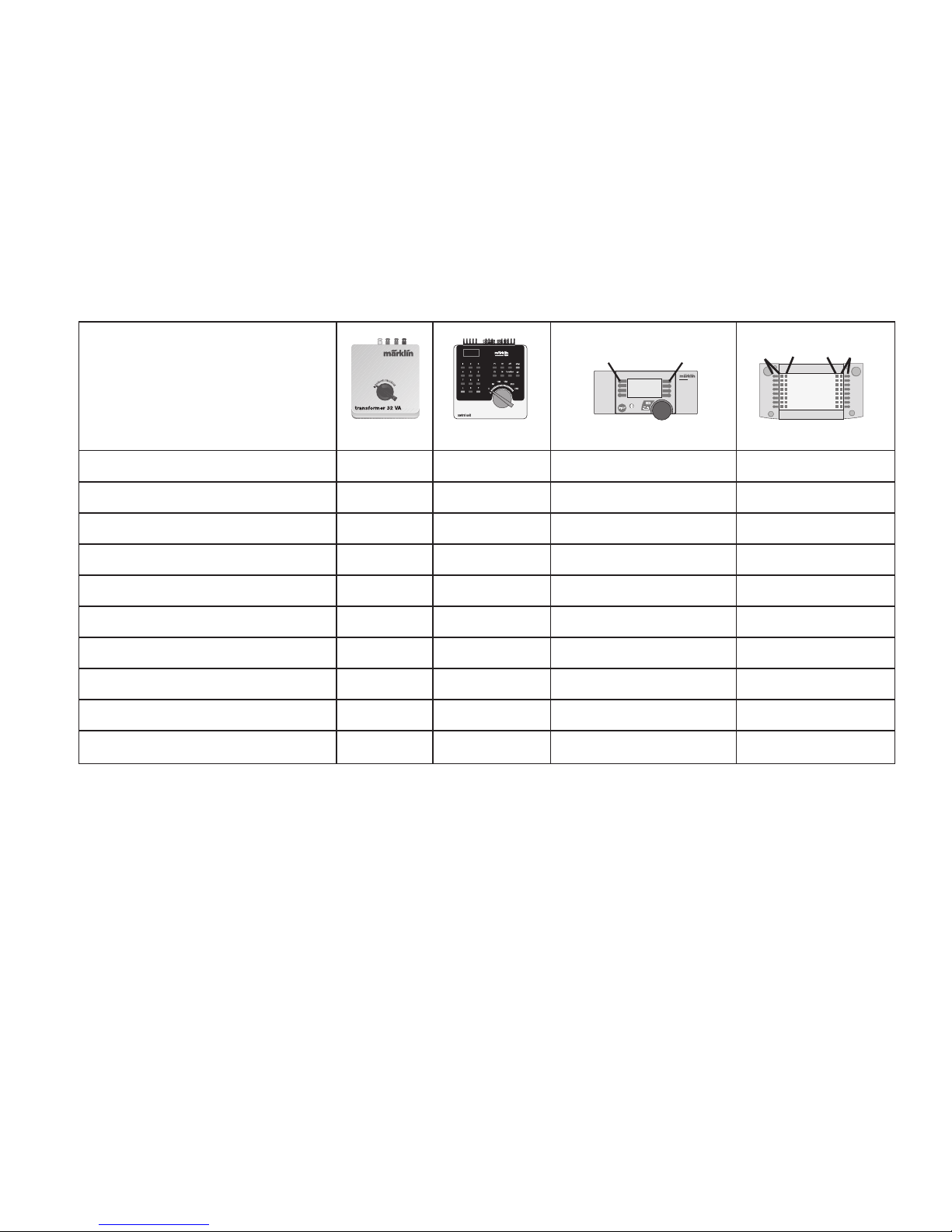

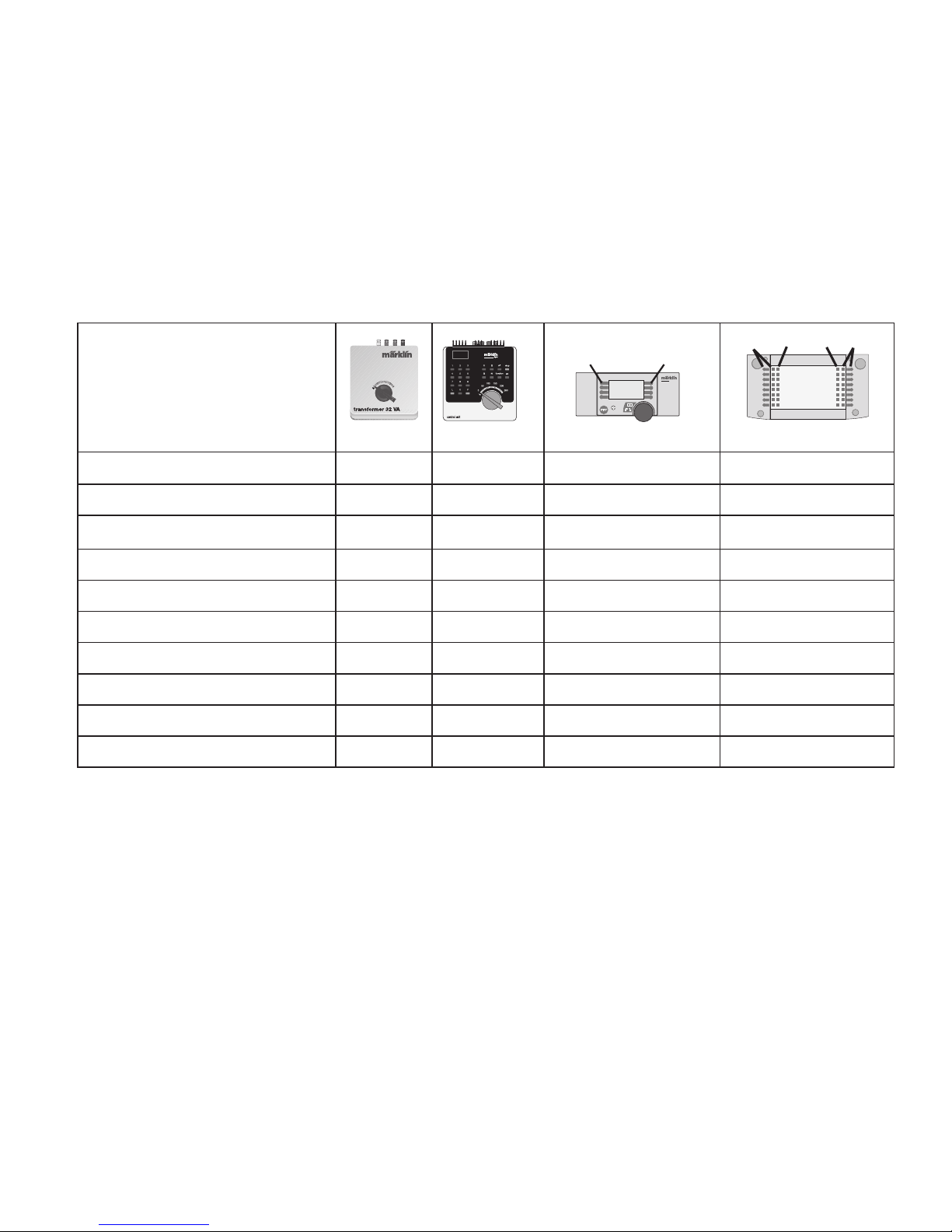

Schaltbare Funktionen

Spitzensignal an

function + off Licht-Taste Taste f0 mit Symbol

Rauchgenerator

an f1 Taste 7 mit Symbol Taste f1 mit Symbol

Telexkupplung

— f2 Taste 6 mit Symbol Taste f2 mit Symbol

Geräusch: Dampftriebwerk — f3 Taste 3 mit Symbol Taste f3 mit Symbol ABV — f4 Taste 2 mit Symbol Taste f4 mit Symbol Rangierpfeife — —

Taste 4 mit Symbol

Taste f5 mit Symbol Geräusch: Luftpumpe — — Taste 8 mit Symbol Taste f6 mit Symbol Geräusch: Kohle schaufeln — —

Taste 5 mit Symbol

Taste f7 mit Symbol Bremsenquietschen aus — — Taste 1 ohne Symbol Taste f8 mit Symbol

central station 60212

f0f8

STOP

mobile station

systems

1) Intensität von der Höhe der Fahrspannung abhängig.

2) Gehört nicht zum Lieferumfang.

Page 6

Function

• Possible operating systems: 6646/6647 Märklin Transfor

mer, Märklin Delta, Märklin Digital, Märklin Systems.

• Recognition of the mode of operation: automatic.

• Addresses that can be set: 01 – 80. Address set at the factory: 50.

•

Mfx technology for the Mobile Station / Central Station

• Name set at the factory:

BR 50 1035

• Adjustable acceleration.

• Adjustable Braking delay.

• Adjustable maximum speed.

• Setting the locomotive parameters electronically with the Control Unit, Mobile Station or Central Station.

• Built-in sound effects circuit, can only be used in operation with the Control Unit or Märklin Systems.

• Additional sound effects that can be controlled.

• This locomotive can be retroﬁtted with a smoke generator.

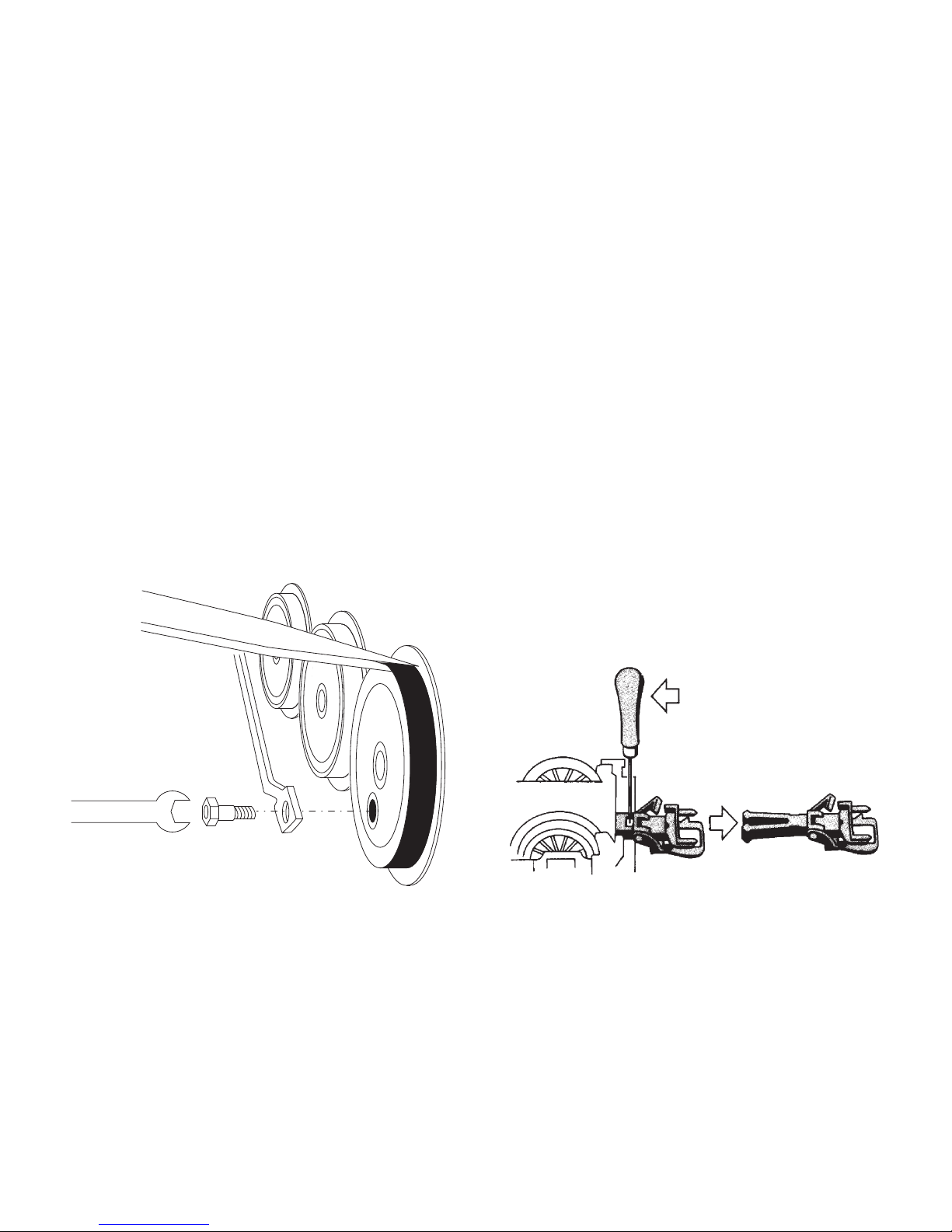

The maintenance work necessary with normal operation of this locomotive is described below. Please see your author

ized Märklin dealer for repairs or spare parts.

Safety Warnings

• This locomotive is to be used only with an operating system designed for it (Märklin 6646/6647 AC transformer, Märklin Delta, Märklin Digital or Märklin Systems).

Use only transformers rated for your local hosehold power. Do not under any circumstances use transformers rated for 220 volts or 110 volts.

• This locomotive must never be supplied with power from more than one transformer.

• Pay close attention to the safety warnings in the instructions for your operating system.

• The feeder track must be equipped to prevent interference with radio and television reception, when the locomotive is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose.

No warranty or damage claims shall be accepted in those cases where parts neither manufactured nor approved by Märklin have been installed in Märklin products or where Märklin products have been converted in such a way that the non-Märklin parts or the conversion were causal to the defects and / or damage arising. The burden of presenting evidence and the burden of proof thereof, that the installation of non-Märklin parts or the conversion in or of Märklin products was not causal to the defects and / or damage arising, is borne by the person and / or company responsible for the installation and / or conversion, or by the customer.

WARNING! This product contains magnets. Swallowing more than one magnet may cause death in certain circumstances. If necessary, see a doctor immediately.

Page 7

1) Intensity dependent on the level of supply voltage.

2) Not included in delivery scope.

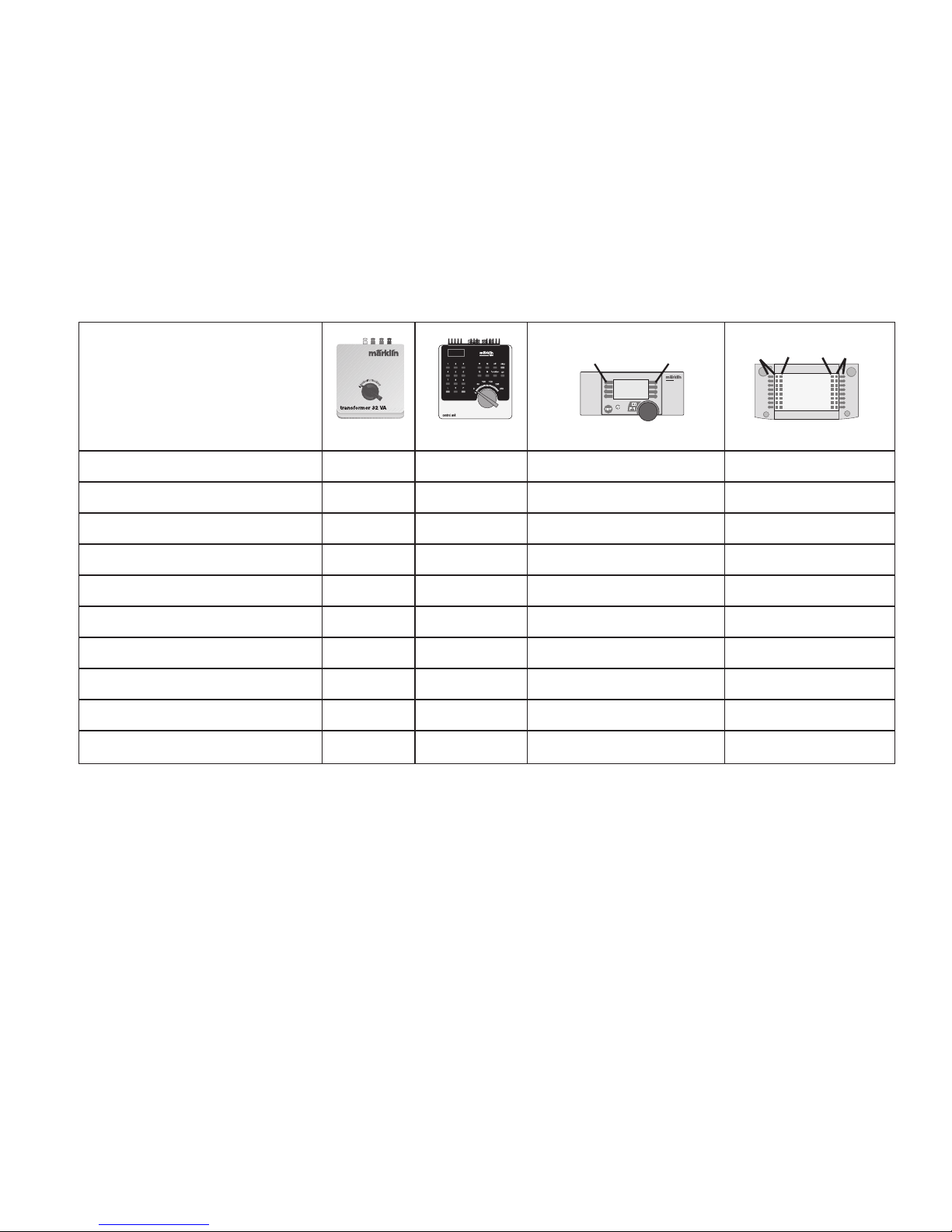

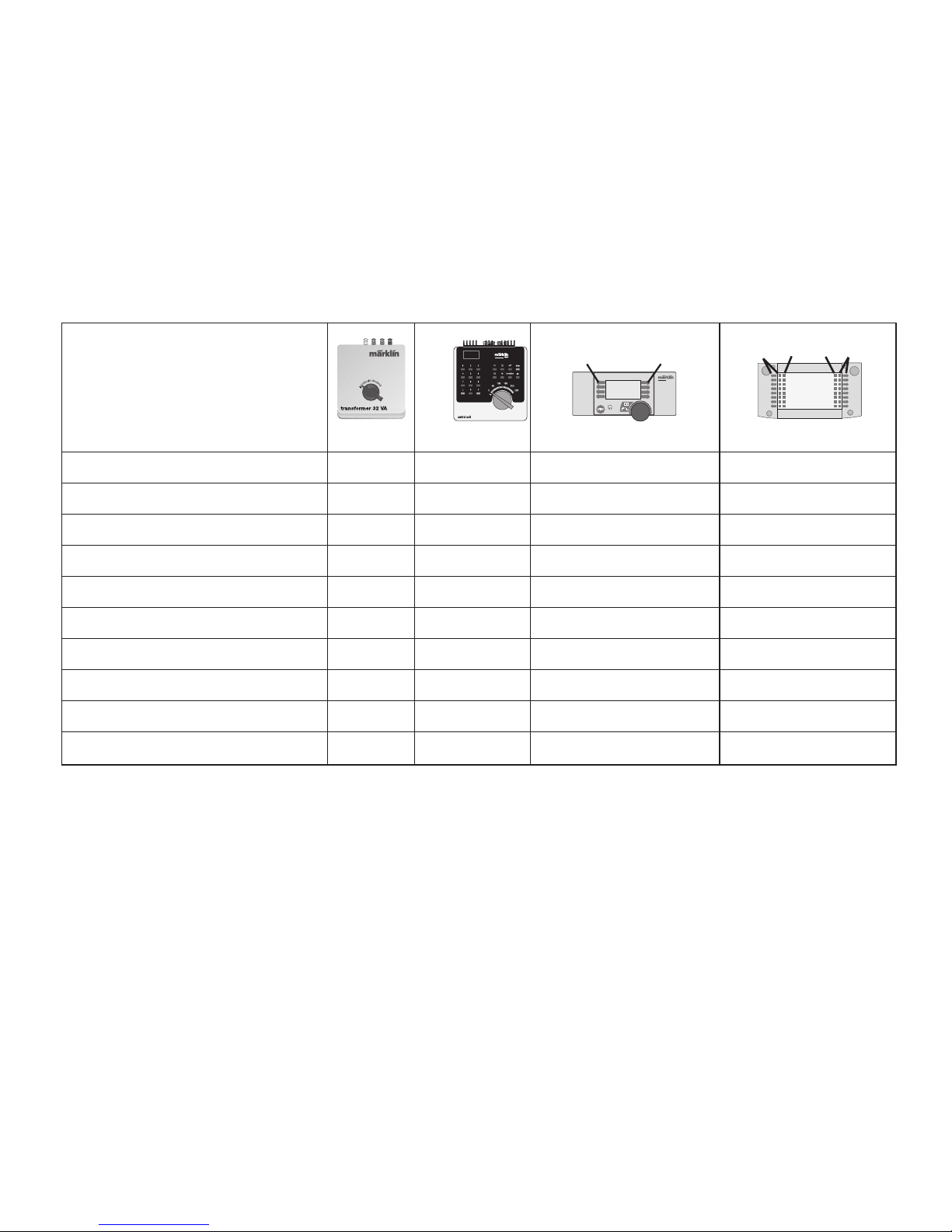

Controllable Functions

Headlights on

function + off Headlight button Button f0 with symbol

Smoke Generator

on f1 Button 7, with symbol Button f1 with symbol

Telex Couplers

— f2 Button 6, with symbol Button f2 with symbol

Locomotive operating sounds

— f3 Button 3, with symbol Button f3 with symbol ABV — f4 Button 2 with symbol Button f4 with symbol Locomotive Whistle — —

Button 4, with symbol

Button f5 with symbol Sound effect: Air pump — — Button 8, with symbol Button f6 with symbol Sound effect: Coal being shoveled — —

Button 5, with symbol

Button f7 with symbol Squealing brakes off — — Button1,

without

symbol Button f8 with symbol

central station 60212

f0f8

STOP

mobile station

systems

Page 8

Fonction

• Systèmes d’exploitation possibles: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Détection du mode d’exploitation: automatique.

• Adresses disponibles: 01 – 80. Adresse encodée en usine: 50.

•

Technologie Mfx pour Mobile Station / Central Station.

• Nom en codee en usine:

BR 50 1035

• Temporisation d’accélération réglable.

• Temporisation de freinage réglable.

• Vitesse maximale réglable.

• Réglage des paramètres de la loco électroniquement à l’aide de la Control Unit, de la Mobile Station ou de la Central Station.

• Bruiteur électronique intégré, utilisable uniquement lors d’exploitation avec la Control Unit ou Märklin Systems.

• Bruitages complémentaires commutables.

• Possibilité d’installer un générateur fumigène.

Les travaux d‘entretien occasionnels à effectuer en exploitation normale sont décrits plus loin. Pour toute réparation ou remplacement de pièces, adressez vous à votre détaillantspécialiste Märklin.

Remarques importantes sur la sécurité

• La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin courant alternatif

- transformateur 6647, Märklin Delta, Märklin Digital ou Märklin Systems).

Utilisez uniquement des transformateurs correspondant à la tension secteur locale. Bon courage en aucun cas des transformateurs pour une tension secteur de 220 V, respectivement 110 V.

• La locomotive ne peut être alimentée en courant que par une seule source de courant.

• Veuillez impérativement respecter les remarques sur la sé

curité décrites dans le mode d’emploi en ce qui concerne le système d’exploitation.

• Pour l’exploitation de la locomotive en mode convention

nel, la voie de raccordement doit être déparasitée. A cet effet, utiliser le set de déparasitage réf. 74046. Le set de déparasitage ne convient pas pour l’exploitation en mode numérique.

Tout recours à une garantie commerciale ou contractuelle ou à une demande de dommages-intérêt est exclu si des pièces non autorisées par Märklin sont intégrées dans les produits Märklin et / ou si les produits Märklin sont transformés et que les pièces d’autres fabricants montées ou la transformation constituent la cause des défauts et / ou dommages apparus. C’est à la personne et / ou la société responsable du montage / de la transformation ou au client qu’incombe la charge de prouver que le montage des pièces d’autres fabricants sur des produits Märklin ou la transformation des produits Märklin n’est pas à l’origine des défauts et ou dommages apparus.

ATTENTION ! Ce produit contient des aimants. L’ingestion de plusieurs aimants peut être mortelle. Le cas échéant, consulter immédiatement un médecin.

Page 9

1) L’intensité est fonction de la tension d’alimentation.

2) Ne fait pas partie de la fourniture.

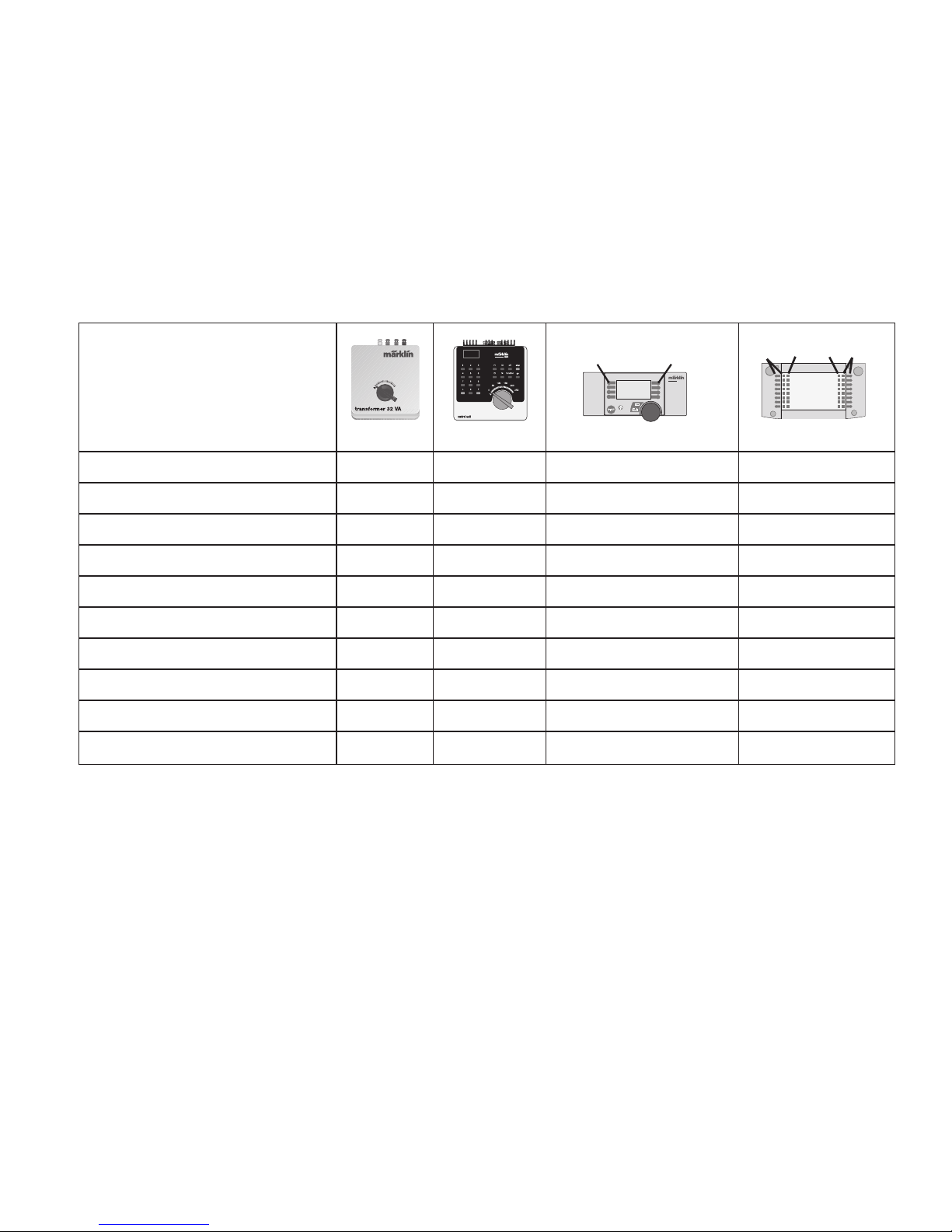

Fonctions commutables

Fanal marche

function + off Touche éclairage Touche f0 avec symbole

Générateur de fumée

marche f1 Touche 7, avec symbole Touche f1 avec symbole

Attelage Telex

— f2 Touche 6, avec symbole Touche f2 avec symbole Bruit de roulement — f3 Touche 3, avec symbole Touche f3 avec symbole ABV — f4 Touche 2, avec symbole Touche f4 avec symbole Sifﬂet locomotive

— —

Touche 4, avec symbole

Touche f5 avec symbole Compresseur — — Touche 8, avec symbole Touche f6 avec symbole Bruitage pelleetes de charbon

— —

Touche 5, avec symbole

Touche f7 avec symbole Grincement de freins désactivé

— — Touche 1, sans symbole Touche f8 avec symbole

central station 60212

f0f8

STOP

mobile station

systems

Page 10

Werking

• Mogelijke bedrijfssystemen: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Herkenning van het bedrijfssysteem: automatisch.

• Instelbare adressen: 01- 80. Vanaf de fabriek:

50.

• Mfx-technologie voor het Mobile Station / Central Station.

• Naam af de fabriek:

BR 50 1035

• Instelbare optrekvertraging.

• Instelbare afremvertraging.

• Instelbare maximumsnelheid.

• Elektronische instelling van de locomotiefparameters via de Control Unit, Mobile Station of Central Station.

• Ingebouwde geluidselektronica, alleen bruikbaar in het bedrijf met de Control Unit of Märklin Systems.

• Extra schakelbare geluiden.

• Mogelijkheid om rookgenerator in te bouwen.

De in het normale bedrijf voorkomende onderhoudswerkzaamheden zijn verderop beschreven. Voor reparatie of onderdelen kunt u zich tot uw Märklin winkelier wenden.

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrjfssys

teem (Märklin wisselstroom transformator 6647, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt

worden. Alleen transformatoren gebruiken die geschikt zijn voor

de bij u geldende netspanning. In geen geval transformatoren voor een netspanning

van 220 V dan wel 110 V gebruiken.

• De loc mag niet vanuit meer dan één stroomvoorziening gelijktijdig gevoed worden.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de inbouw en/of ombouw verantwoordelijke persoon en / of ﬁrma danwel bij de klant.

LET OP! Dit product bevat magneten. Het inslikken van meer dan één magneet kan onder bepaalde omstandigheden de dood tot gevolg hebben. Waarschuw direct een arts.

Page 11

1) Intensiteit afhankelijk van de hoogte van de voedingsspanning.

2) Maakt geen deel uit van het leveringspakket.

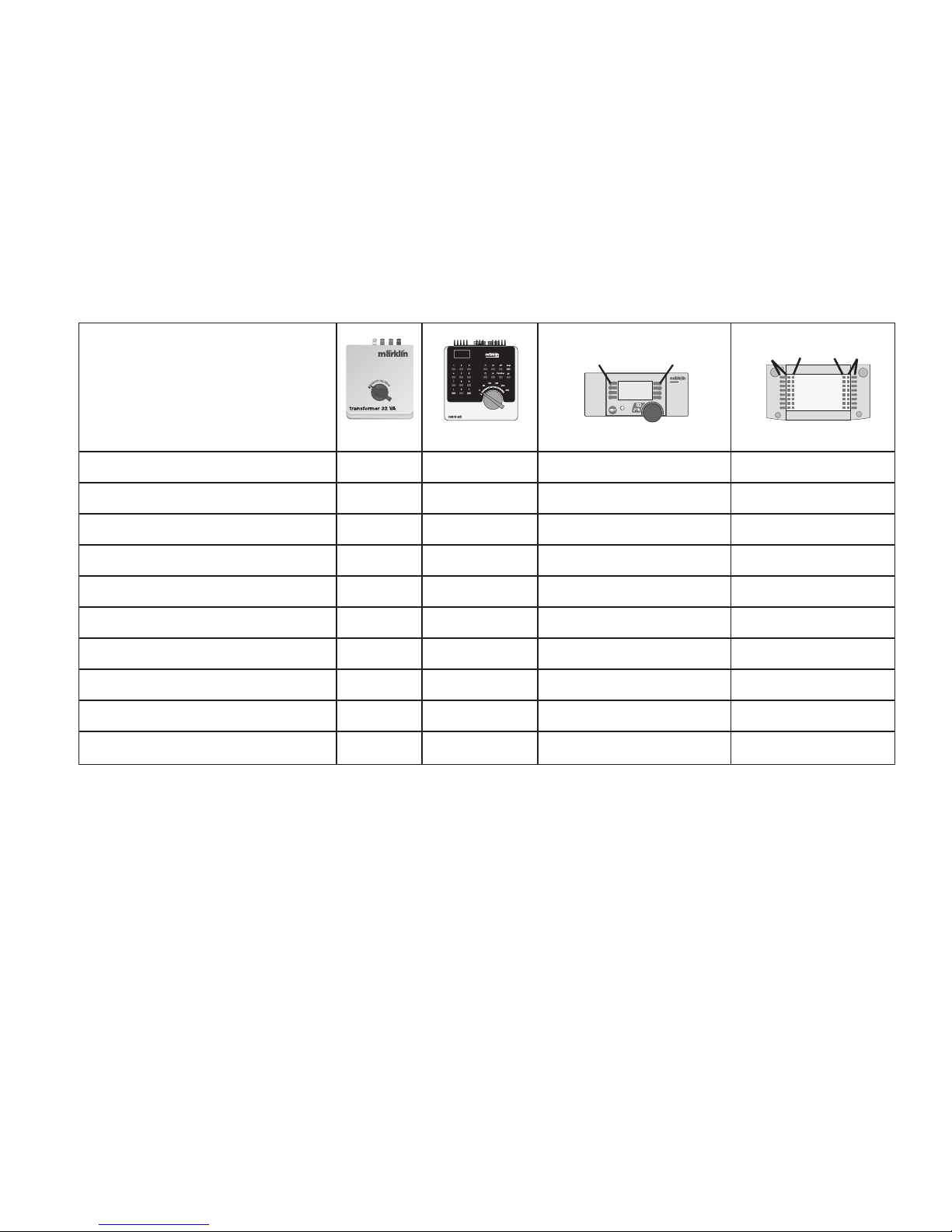

Schakelbare functies

Frontverlichting aan

function + off Verlichtingstoets Toets f0 met symbool

Rookgenerator

aan f1 Toets 7, met symbool Toets f1 met symbool

Telexkoppeling

— f2 Toets 6, met symbool Toets f2 met symbool Rijgeluiden — f3 Toets 3, met symbool Toets f3 met symbool ABV — f4 Toets 2, met symbool Toets f4 met symbool Rangeerﬂuit

— —

Toets 4 met symbool

Toets f5 met symbool Geluid: Luchtpomp — — Toets 8, met symbool Toets f6 met symbool Geluid: kolenscheppen — —

Toets 5, met symbool

Toets f7 met symbool Piepende remmen uit — — Toets 1,

zonder

symbool Toets f8 met symbool

central station 60212

f0f8

STOP

mobile station

systems

Page 12

Aviso de seguridad

• La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin corriente alterna – transformador 6647 – Märklin Delta – Märklin Digital o Märklin Systems).

Utilizar únicamente transformadores que correspondan a la tensión de red local.

En ningún caso utilizar transformadores para una tensión de red de 220 V o bien 110 V.

• La locomotora no deberá recibir corriente eléctrica mas que de un solo punto de abasto.

• Para el funcionamiento convencional de la locomotora de

ben suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

• Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

Se excluye todo derecho de garantía, prestación de garantía e indemnización sobre aquellos productos Märklin en los que se hubieran montado piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan sido modiﬁcados cuando la piezas ajenas montadas o la modiﬁcación sean las causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o empresa o el cliente responsable del montaje o modiﬁcación será el responsable de probar y alegar que el montaje de piezas ajenas o la modiﬁcación en/de productos Märklin no son las causas de los desperfectos y/o daños surgidos.

¡ ADVERTENCIA ! Este producto contiene imanes. Ingerir más de un imán puede ser mortal según las circunstancias. En este caso, acudir immediatamente a un médico.

Función

• Sistemas operativos posibles: Märklin transformador 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Reconocimiento del sistema: automático.

• Códigos disponibles: 01 – 80. Código de fábrica: 50

• Tecnología mfx para la Mobile Station / Central Station.

• Nombre de fabrica:

BR 50 1035

• Arranque lento variable.

• Frenado lento variable.

• Velocidad máxima variable.

• Fijar parámetros de la locomotora electrónicamente por el Control Unit, Mobile Station o Central Station.

• Electrónica incorporada de ruidos: solo útil en funcionami

ento con Control Unit o Märklin Systems. Ruidos suplemen

tarios gobernables.

•

Se puede colocar posteriormente el kit de humo.

• Equipo fumigeno se puede instalor posteriormente

Los trabajos de mantenimiento normales están descritos a continuación. Para reparaciones o recambios contacte con su proveedor Märklin especializado.

Page 13

1) La intensidad dependerá de la tensión suministrada.

2) No está incluido en el conjunto de piezas suministradas.

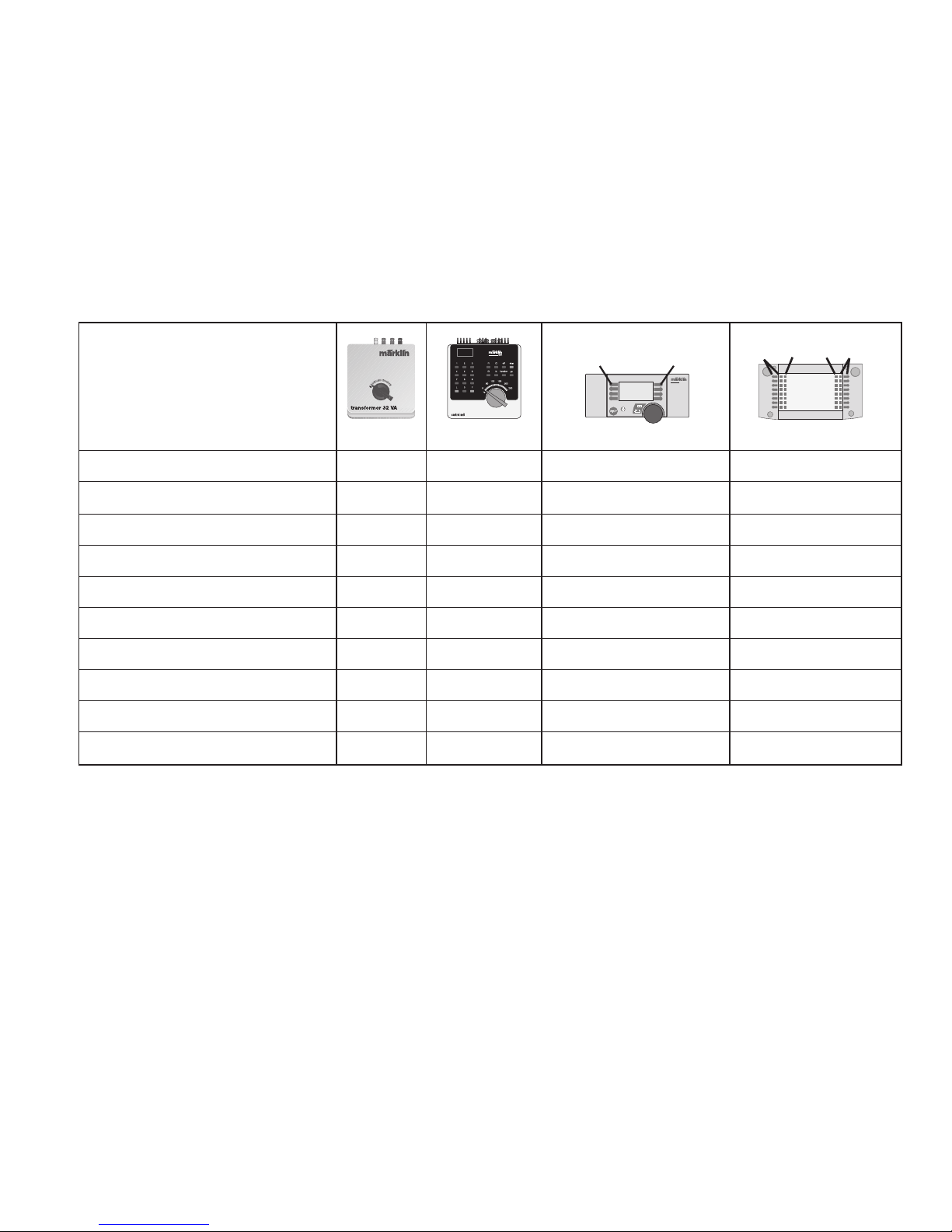

Funciones posibles

Faros frontales

encendido

function + off Tecla de luz Tecla f0 con símbolo

Generador de humo

encendido

Tecla 7 con simbolo

Tecla f1 con símbolo

Enganche Telex

— f2

Tecla 6 con simbolo

Tecla f2 con símbolo

Ruido de marcha — f3

Tecla 3 con simbolo

Tecla f3 con símbolo

ABV — f4

Tecla 2 con simbolo

Tecla f4 con símbolo

Silbido de la locomotora — —

Tecla 4 con símbolo

Tecla f5 con símbolo

Sonido: Bomba de aire — —

Tecla 8 con simbolo

Tecla f6 con símbolo

Sonido: palear carbon

— —

Tecla 5 con símbolo

Tecla f7 con símbolo

Desconectar chirrido de los frenos

— —

Tecla 1 sin simbolo

Tecla f8 con símbolo

central station 60212

f0f8

STOP

mobile station

systems

Page 14

Funzionamento

• Possibili sistemi di funzionamento: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Riconoscimento del tipo di funzionamento: automatico.

• Indirizzi impostabili: 01 – 80. Indirizzo di fabbrica: 50.

•

Tecnologia mfx per Mobile Station / Central Station.

• Nome de fabrica: BR 50 1035

• Ritardo di avviamento modiﬁcabile.

• Ritardo di frenatura modiﬁcabile.

• Velocità massima modiﬁcabile.

• Regolazione dei parametri della locomotiva elettronicamente tramite Control Unit, Mobile Station oppure Central Station.

• Generatore elettronico di suoni incorporato, utilizzabile soltanto nel funzionamento con Control Unit oppure Märklin Systems.

• Suoni aggiuntivi commutabili.

• Apparato fumogeno equipaggiabile in seguito.

Le operazioni di manutenzione che si veriﬁcano nel normale funzionamento sono descritte nel seguito. Per riparazioni o parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivendito

re specialista Märklin.

Avvertenze per la sicurezza

• Tale locomotiva deve essere impiegata soltanto con un sis

tema di funzionamento adeguato per questa (trasformatore per corrente alternata Märklin 6647, Märklin Delta, Märklin Digital oppure Märklin Systems).

Impiegare solamente dei trasformatori che corrispondono alle loro tensioni di rete locali. Non si impieghino in nessun caso dei trasformatori per una tensione di rete di 220 V o rispettivamente 110 V.

• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Per il funzionamento tradizionale della locomotiva il binario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

• Vogliate prestare assolutamente attenzione alle avvertenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

Märklin non fornisce alcuna garanzia, assicurazione e risarcimentodanni in caso di montaggio sui prodotti Märklin di componenti non espressamente approvati dalla ditta. Märklin altresì non risponde in caso di modiﬁche al prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati da modiﬁche non autorizzate o dal montaggio di componente esterni da lei non approvati. L‘onere della prova che i componenti montati e le modiﬁche apportate non sono state la causa del danno o del difetto, resta a carico del cliente o della persona / ditta che ha effettuato il montaggio di componenti estranei o che ha apportato modiﬁche non autorizzate.

AVVERTIMENTO! Questo prodotto contiene magneti. L‘ingestione di più di un magnete può causare la morte. In caso di ingestione informare immediatamente un medico.

Page 15

1) L’intensità dipende dalla tensione di alimentazione applicata.

2) Non incl. nella fornitura.

Funzioni commutabili

Illuminazione di testa accesa

function + off Tasto illuminazione Tasto f0 con símbolo

Apparato fumogeno

accesa f1 Tasto 7 con simbolo Tasto f1 con símbolo

Aggancio Telex

— f2 Tasto 6 con simbolo Tasto f2 con símbolo Rumore di marcia — f3 Tasto 3 con simbolo Tasto f3 con símbolo ABV — f4 Tasto 2 conl simbolo Tasto f4 con símbolo Fischio da locomotiva — —

Tasto 4 senza simbolo

Tasto f5 con símbolo Compressore dell’aria — — Tasto 8 con simbolo Tasto f6 con símbolo Spalatura del carbone — —

Tasto 5 senza simbolo

Tasto f7 con símbolo Stridore dei freni escluso — — Tasto 1 con simbolo Tasto f8 con símbolo

central station 60212

f0f8

STOP

mobile station

systems

Page 16

Funktion

• Möjliga driftsystem: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Driftsättet igenkänns automatiskt.

• Inställbara adresser: 01 – 80. Adress från tillverkaren: 50.

• Mfx-teknologi för Mobile Station / Central Station.

• Namn fran tillverkaren:

BR 50 1035

• Accelerationsfördröjning kan ändras.

• Bromsfördröjning kan ändras.

• Toppfart kan ändras.

• Elektronisk inställning av lokparametrar via Control Unit, Mobile Station eller Central Station.

• Inbyggd ljudelektronik kan endast användas vid drift med Control Unit eller Märklin Systems.

• Ytterligare ljud kan kopplas.

• Kan efteråt förses med rökgenerator.

Underhållsarbeten som uppstår vid normal användning beskrivs som följer. Kontakta din Märklinfackhandlare för reparationer och reservdelar.

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem (Märklin Växelström-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems).

Använd endast transformatorer som är avsedda för den nätspänning som tillhandahålls av er elleverantör. Anslut aldrig en transformator för 220 V nätspänning till 110 V - eller tvärt om.

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• När motorvagnens lokdel ska köras med konventionell/ analog drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyddet får inte användas vid digital körning.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.

Varje form av anspråk på garanti och skadestånd är utesluten omdelar används i Märklin-produkter som inte har godkänts av Märklin och / eller om Märklin-produkter har modiﬁerats och de inbyggda främmande delarna resp. modiﬁeringen var upphov till de därefter uppträdande felen och / eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande felen och / eller skadorna, bär den person och / eller företag resp. kund som är ansvarig för in- och / eller ombyggnaden.

VARNING! Denna produkt innehåller magneter. Sväljandet av mer än en magnet kan under vissa omständigheter leda till döden. Om en magnet svalts: Sök omedelbart läkarhjälp.

Page 17

1) Intensiteten varierar med försörjningsspänningens värde.

2) Ingår inte i leveransen.

Kopplingsbara funktioner

Frontstrålkastare till

function + off Belysningsknapp Knapp f0 med symbol

Röksats

till f1 Knapp

7 med symbol

Knapp f1 med symbol

Telexkoppel

— f2 Knapp

6 med symbol

Knapp f2 med symbol

Körljud — f3 Knapp

3 med symbol

Knapp f3 med symbol

ABV — f4 Knapp

2 med symbol

Knapp f4 med symbol

Lokvissla — —

Knapp 4 med symbol

Knapp f5 med symbol

Ljud: Luftpump — — Knapp

8 med symbol

Knapp f6 med symbol

Ljud: Kol skyfﬂas

— —

Knapp 5 med symbol

Knapp f7 med symbol

Bromsgnissel, från - -

Knapp 1 utan symbol

Knapp f8 med symbol

central station 60212

f0f8

STOP

mobile station

systems

Page 18

Funktion

• Mulige driftssystemer: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Registrering af driftsarten: automatisk.

• Indstillelige adresser: 01 – 80. Adresse ab fabrik: 50.

• Mfx-teknologi til Mobile Station / Central Station.

• Navn ab fabrik:

BR 50 1035

• Indstillelig opstartforsinkelse.

• Indstillelig bremseforsinkelse.

• Indstillelig maksimalhastighed.

• Elektronisk indstilling af lokomotivparametrene via Control Unit, Mobile Station eller Central Station.

• Indbygget lydelektronik, kan kun bruges ved drift med Control Unit eller Märklin Systems.

• Yderligere styrbare lyde.

• Røggenerator kan eftermonteres.

Vedligeholdelsesarbejder ved normal drift er beskrevet i det efterfølgende. For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.

Vink om sikkerhed

• Lokomotivet må kun bruges med et driftssystem (Märklin vekselstrøm-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems), der er beregnet dertil.

Anvend kun transformatorer, der passer til den lokale netspænding. Anvend aldrig transformatorer der er beregnet til en netspænding på 220 V eller 110 V.

• Lokomotivet må ikke forsynes fra mere end én strømkilde ad gangen.

• Ved konventionel drift af lokomotivet skal tilslutningssporet støjdæmpes. Dertil skal anvendes støjdæmpningssættet

74046. Støjdæmpningssættet er ikke egnet til digital drift.

• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket, hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet dertil af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler og / eller skader. Det påhviler kunden hhv. den person og / eller det ﬁrma, der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke var årsag til opståede mangler og / eller skader.

ADVARSEL! Dette produkt indeholder magneter. Det kan i visse tilfælde have dødelige følger at sluge mere end en magnet. I givet fald skal der straks søges læge.

Page 19

1) Intensitet afhængig af forsyningsspændingens styrke.

2) Medleveres ikke.

Styrbare funktioner

Frontbelysning til

function + off Belysningsknap Knap f0 med symbol

Røggenerator

til f1 Knap 7, med symbol Knap f1 med symbol

Telexkobling

— f2 Knap 6, med symbol Knap f2 med symbol Kørelyd — f3 Knap 3, med symbol Knap f3 med symbol ABV — f4 Knap 2, med symbol Knap f4 med symbol Lokomotivﬂøjte

— —

Knap 4, med symbol

Knap f5 med symbol

Lyd: Luftpumpe

— — Knap 8, med symbol Knap f6 med symbol Lyd: Skovling av kul

— —

Knap 5, med symbol

Knap f7 med symbol

Pibende bremser fra — — Knap 1, uden symbol Knap f8 med symbol

central station 60212

f0f8

STOP

mobile station

systems

Page 20

Parameter • Parameter • Paramètre • Parameter • Parámetro • Parametro • Parameter • Parameter

Wert • Value •

Valeur • Waarde

• Valor • Valore • Värde • Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 01 - 80

Anfahrverzögerung • Acceleration delay • Temoprisation accélération • Optrekvertraging • Regulación arranque • Ritardo di avviamento

• Igångsättningsreglering • Opstartregulierung

03 01 - 63

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging • Frenado lento • Ritardo di frentura • Bromsfördröjning • Bremseforsinkelse

04 01 - 63

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

05 01 - 63

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Pipristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien

08 08

Lautstärke Volume • Volume haut-parleur • Volume • Volumen del sonido Intensit à sonara • Ljudstyrka • Lydstyrke

63 01 - 63

Page 21

Radius > 500 mm

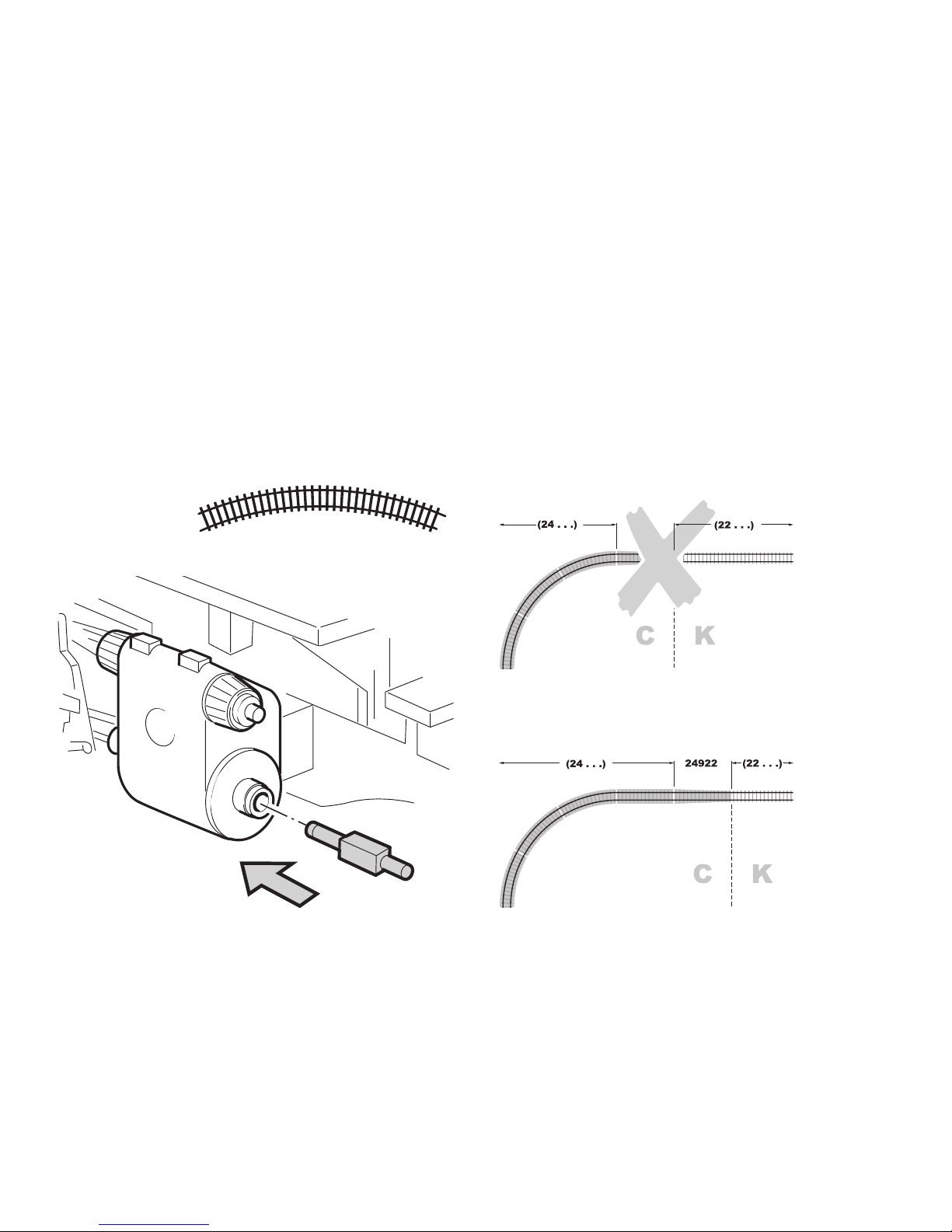

Kolbenstangenschutzrohr einsetzen How to install the cylinder rot protector Insérer le tube de protection de la lige de piston Beschermbuis cilinderstang plaatsen Colocar el tubo protector de la biela Installazione del tubetto di protezione per l’asta dello stantuffo Kolvstångsskyddsröret monteras Cylinderstang-beskyttelsesør indsættes

213 450

Übergangsgleis / Steigung und Bogenanfang Transfer rail / gradient and start of bend Rail de transition / montée et début de courbe Overgangsrail / Steiging en boogbegin Vía de transición / cuesta e inicio de la curva Binario di raccordo / pendenza ed inizio della curva Övergångsräls / stigning och början av kurva Overgangsspor / stigning og kurvestart

Page 22

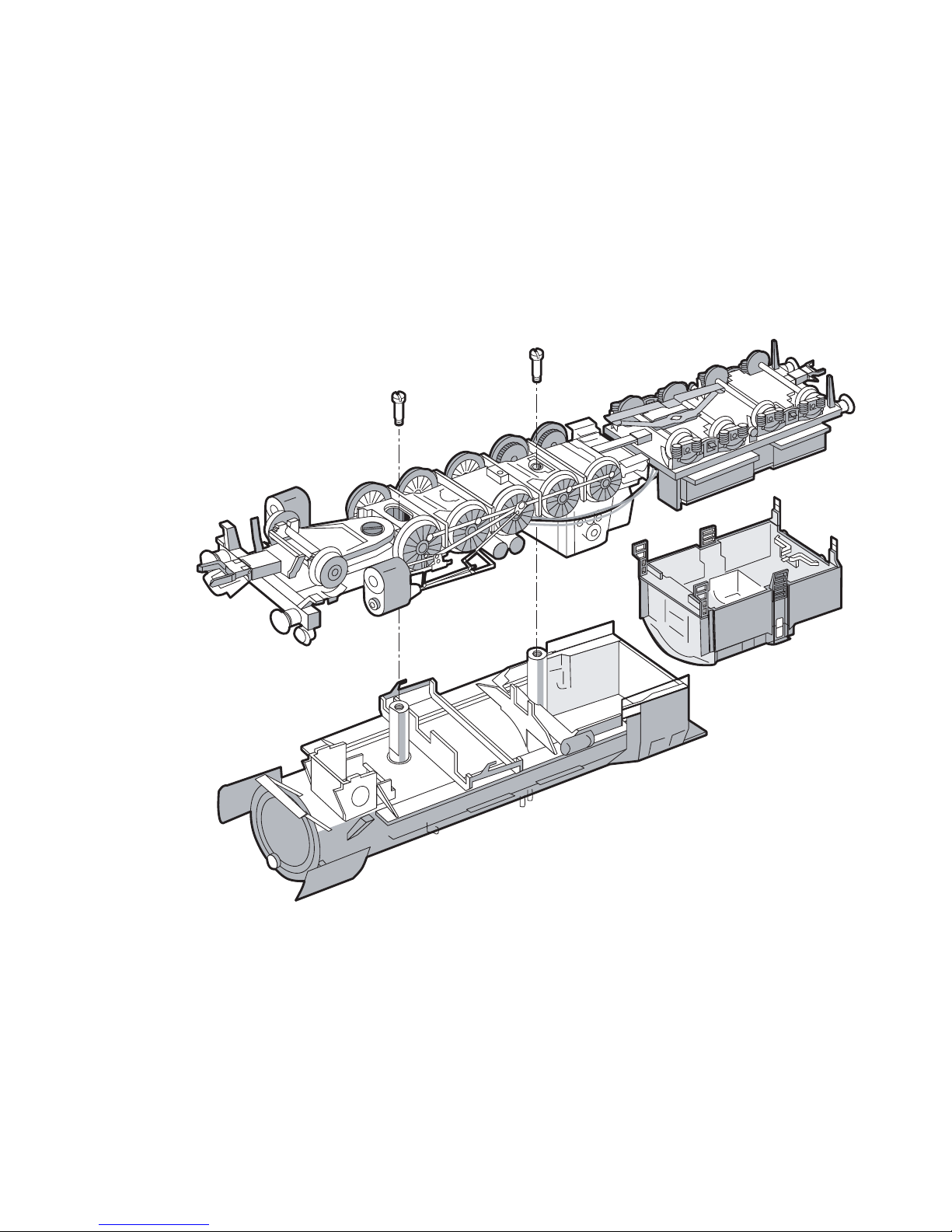

Gehäuse abnehmen Removing the body Enlever le boîtier Kap afnemen Retirar la carcasa Smontare il mantello Kåpan tas av Overdel tages af

Page 23

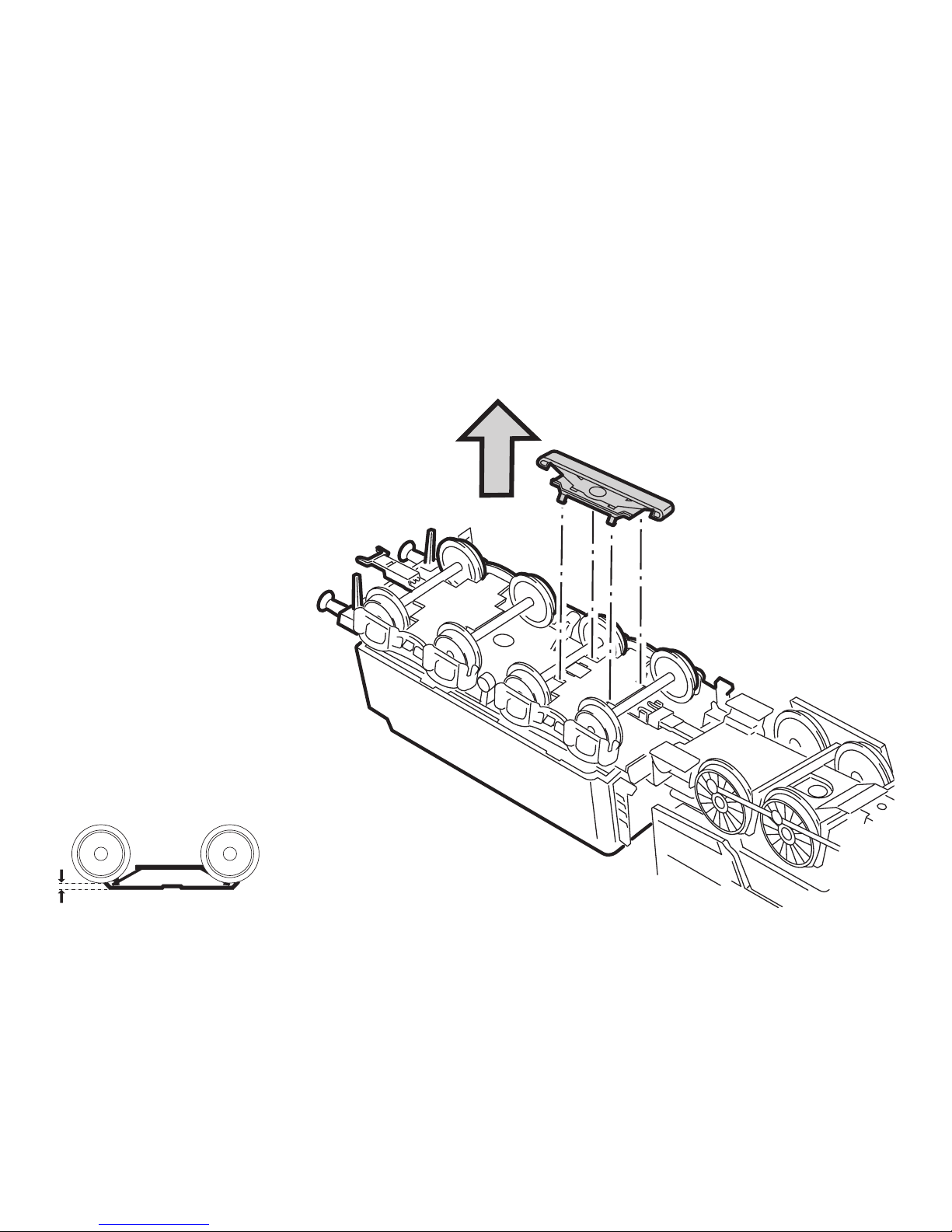

Schleifer auswechseln Changing the pickup shoe Changer le frotteur Vervangen van het sleepcontact Cambio del patín toma-corriente Sostituzione del pattino Byt släpsko Udskiftning af slæbesko

2 mm

206 370

Page 24

Rauchsatz nachrüstbar Can be equipped with a smoke unit Générateur de fumée remplaçable Met rookgarnituur om te bouwen El equipo de humo se puede colocar posteriormente Inserto fumogeno sostituibile Kan kompletteras med röksats Røgaggregat kan eftermonteres

Potentielle Fehlerquellen beim Rauchgenerator

• Der Rauchgenerator darf nur maximal halb mit Rauchöl gefüllt sein.

• Im Rauchgenerator darf sich keine Luftblase beﬁnden.

• Der Anschlussdraht an der Unterseite des Rauchge

nerators muss sicheren Kontakt zur Anschlussfeder im Lokomotiv-Fahrgestell besitzen.

Potential Problems with the Smoke Generator

• The smoke generator cannot be ﬁlled any more than half

way with smoke ﬂuid.

• There should not be any air bubbles in the smoke generator.

• The connecting wire on the underside of the smoke genera

tor must have a clean contact with the connection ﬁeld in the locomotive’s frame.

7226

02420

Page 25

Causes d‘erreurs potentielles Avec le générateur

fumigène

•

Le générateur fumigène ne peut pas être rempli de liquide fumigène au-delà de la moitié du tube.

• Aucune bulle d‘air ne peut se trouver dans le générateur fumigène.

• Le câble de raccordement raccordé à la face inférieure du fumigène doit posséder un contact sûr avec le ressort de connexion dans le châssis de la locomotive.

Potentiële storingsoorzaken bij rookgeneratoren

• De rookgenerator mag maximaal half met rookolie gevuld worden.

• In de rookgenerator mag zich geen luchtbel bevinden.

• De aansluitdraad aan de onderzijde van de rookgenerator moet een betrouwbaar contact maken met de contactveer in het locomotief onderstel.

Instrucciones importantes para el buen uso del fumígeno

• Llenar el cartucho solamente hasta la mitad con líquido fumígeno.

• Prestar atención que no se forme una burbuja de aire en el cartucho.

• El hilo tomacorriente de la base debe tener un buen contacto con el resorte que está en el bastidor de la locomotora. Si fuera necesario, ajustar el hilo tomacorriente según la ilustración.

Potenziali origini di guasti nel caso dell’apparato fumogeno

•

L’apparato fumogeno come massimo deve essere riempito solamente a metà di olio vaporizzabile.

• Nell’apparato fumogeno non deve trovarsi alcuna bolla d’aria.

•

Il conduttore di alimentazione sulla faccia inferiore dell’apparato fumogeno deve possedere un sicuro contatto verso la molla di connessione nel telaio della locomotiva.

Potentiella felkällor på rökgeneratorn

• Rökgeneratorn får maximalt fyllas till hälften med rökvätska

• I rökgeneratorn får inte ﬁnnas någon luftblåsa

• Anslutningstråden på rökgeneratorns undersida måste ha en säker kontakt med anslutningsfjädern i lokets chassi. I nödfall måste anslutningstråden justeras enligt teckningen bredvid.

Potentielle fejlkilder ved røggeneratoren

• Røggeneratoren må maksimalt være halvt fyldt med røgolie.

•

Der må ikke være nogen luftbobler i røggeneratoren.

• Der skal være en god og sikker kontakt mellem tilslutningstråden på undersiden af røggeneratoren og tilslutnings

fjederen i lokomotivets understel.

Page 26

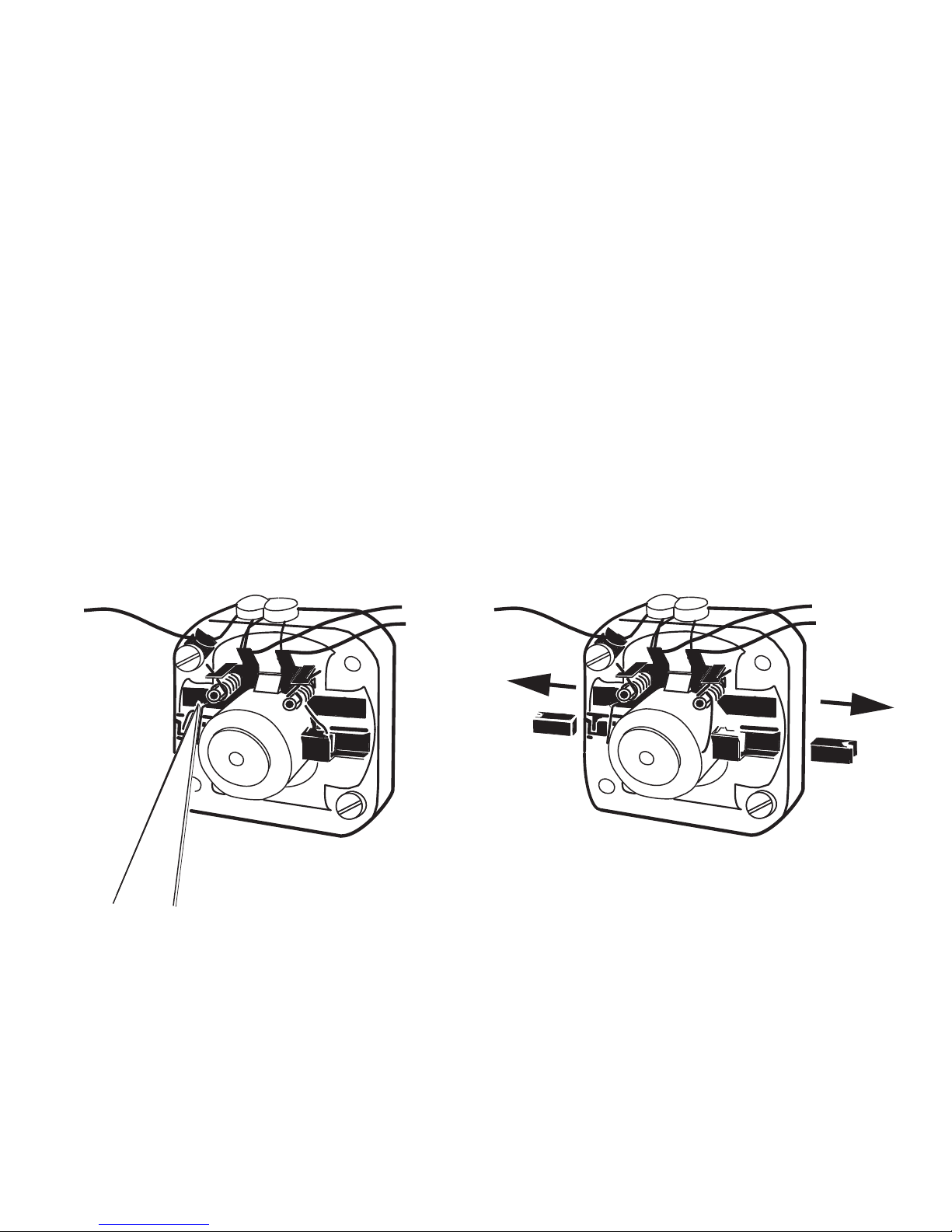

Motor-Bürsten auswechseln Changing motor brushes Changer les balais du moteur Koolborstels vervangen Cambio de las escobillas Sostituzione delle spazzole del motore Motorborstar byts Motorkul udskiftes

��

Page 27

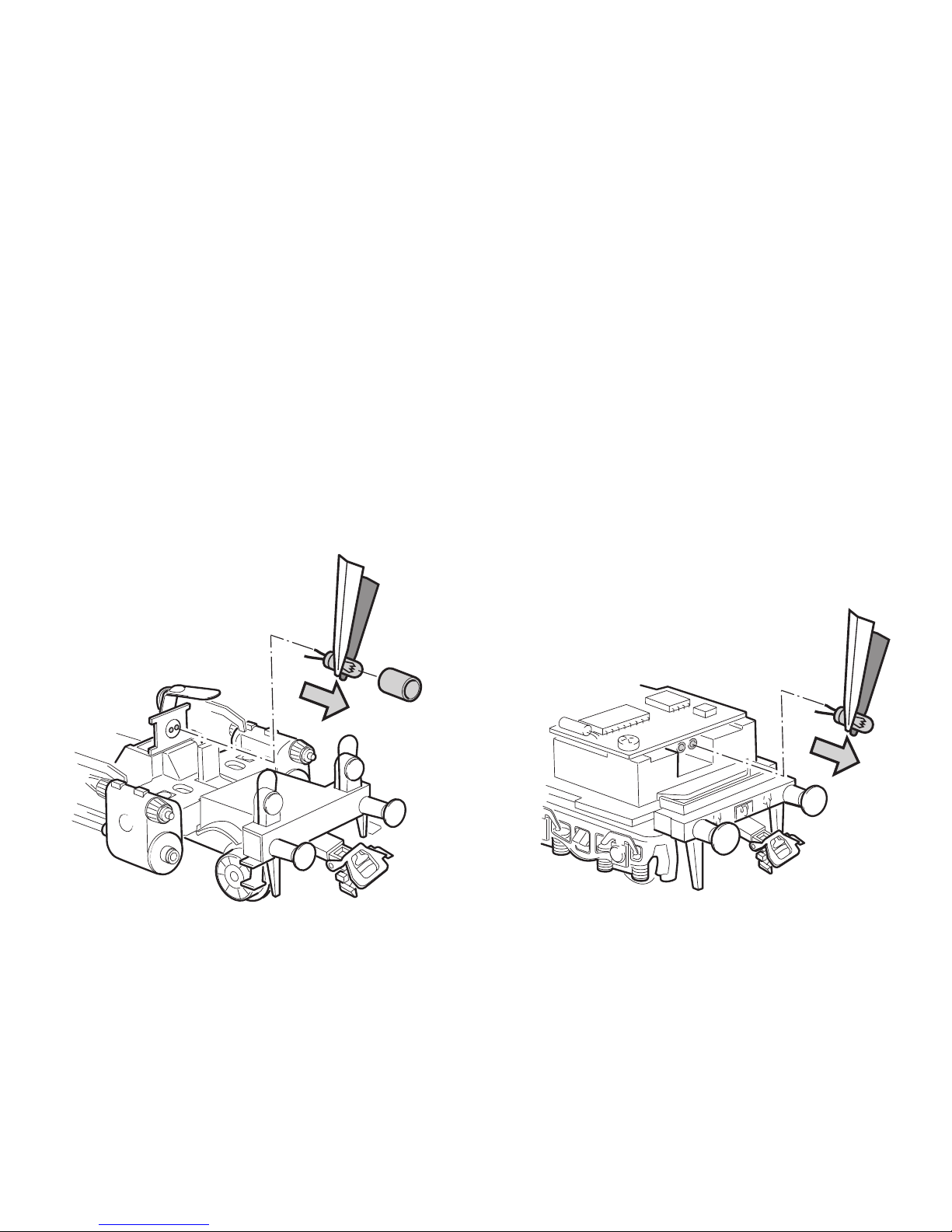

Glühlampen auswechseln Changing light bulbs Changer les ampoules Gloeilamp vervangen Sustituir la bombilla Cambiare la lampadina Glödlampor byts Elpærer skiftes

610 080

Page 28

Lubricación al cabo de aprox. 40 horas de funcionamiento

Lubricar tan solo lentamente, máximo 1 gota por cada rodamiento.

Lubriﬁcazione dopo circa 40 ore di funzionamento

Oliare solo con parsimonia, max. 1 goccia per ciascun supporto degli assi.

Smörjning efter ca 40 timmars körning

Smörj sparsamt, max. 1 droppe per axellager.

Smøring efter ca. 40 driftstimer

Smør kun lidt, maks. 1 dråbe pr. akselleje.

Schmierung nach etwa 40 Betriebsstunden

Nur sparsam ölen, max. 1 Tropfen je Achslager.

Lubrication after about 40 hours of operation

Oil very sparingly, maximum of 1 drop per axle bearing.

Lubriﬁcation après 40 heures d’exploitation environ

Utiliser très peu d’huile, maximum 1 goutte par boîte d’essieu.

Smeren na ca. 40 bedrijfsuren

Slechts spaarzaam oliën, max 1 druppel per aslager.

Page 29

Haftreifen auswechseln Changing traction tires Changer les bandages d’adhérence Antislipbanden vervangen Cambio de los aros de adherencia Sostituzione delle cerchiature di aderenza Slirskydd byts Friktionsringe udskiftes

Kupplung austauschen Exchanging the close coupler Remplacement de l’attelage court Omwisselen van de kortkoppeling Enganches cortos Sostituzione del gancio corto Utbyte av kortkoppel Udskiftning af kortkoblingen

701 630

2,5 mm

Page 30

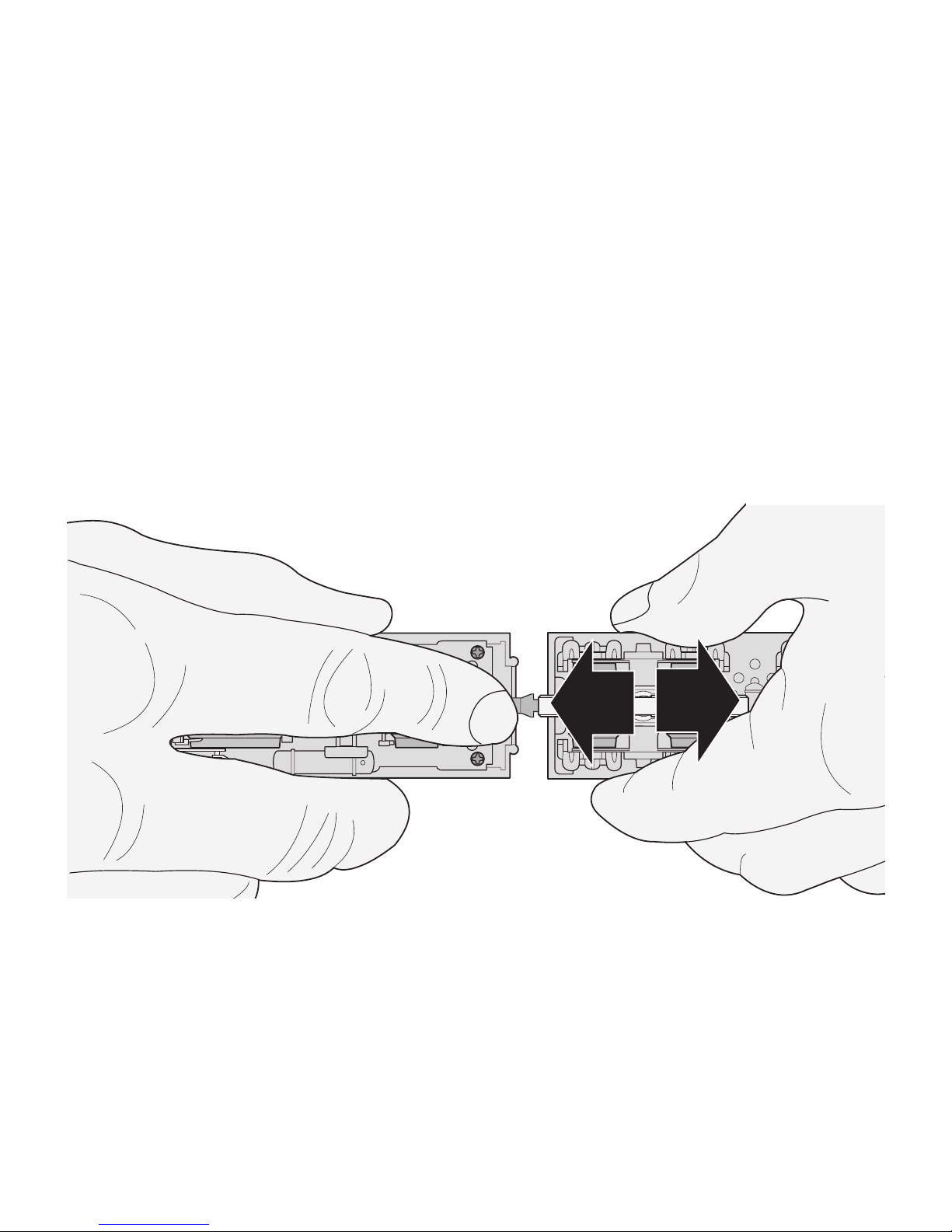

Kurzkupplung zwischen Lok und Tender verstellbar Close coupling between locomotive and tender is adjustable Attelage court réglable entre locomotive et tender Kortkoppeling tussen loc en tender is verstelbaar El enganche corto ajustable entre locomotora y ténder Aggancio corto regolabile tra locomotiva e tender Kortkopplet mellan lok och tender kan regleras Kortkobling mellem lok og tender indstillelig

Page 31

Wichtig:

Im Fahrbetrieb (rmin = 360 mm): Lok und Tender auf maximalen Abstand einstellen. Nur bei der Präsentation z.B. in einer Vitrine kann der Abstand zwischen Lok und Tender minimiert werden.

Important:

In regular layout operation (required minimum radius = 360 mm / 14-3/16”): Set the locomotive and the tender for the maximum spacing. The spacing between the locomotive and the tender can be reduced to the minimum only when the model is on display such as in a display case.

Important:

En exploitation (rmin = 360 mm): Régler l’écart entre locomotive et tender à la valeur maximale. Ne régler l’écart sur une valeur inférieure que pour la présentation, par exemple dans une vitrine.

Belangrijk:

In het rijbedrijf (rmin = 360 mm): loc en tender op de maximale onderlinge afstand instellen. Alleen bij een presentatie bijv. in een vitrine kan de afstand tussen loc en tender geminimaliseerd worden.

Importante:

En funcionamiento: (rmin = 360 mm): regular la distancia entre la locomotora y el ténder al máximo.Solo para presentaciones, p.e. en vitrinas, se puede acortar la distancia entre la locomotora y el ténder.

Importante:

Nell’esercizio di marcia (rmin = 360 mm): regolare locomotiva e tender per la massima distanza. La distanza tra locomotiva e tender può venire ridotta al minimo soltanto in caso di esposizione, ad es. in una vetrina.

Viktigt:

Ställ in loket och tendern på maximalt avstånd (rmin = 360 mm) under körning. Endast vid presentation, t ex i ett vitrinskåp kan avståndet mellan lok och tender minimeras.

Vigtigt:

I køredrift (rmin = 360 mm): Indstil lokomotivet og tenderen til maksimal afstand. Afstanden mellem lokomotivet og tenderen kan kun minimeres ved udstilling, f.eks. i en vitrine.

Page 32

305051

Details der Darstellung

können von dem Modell

abweichen.

Page 33

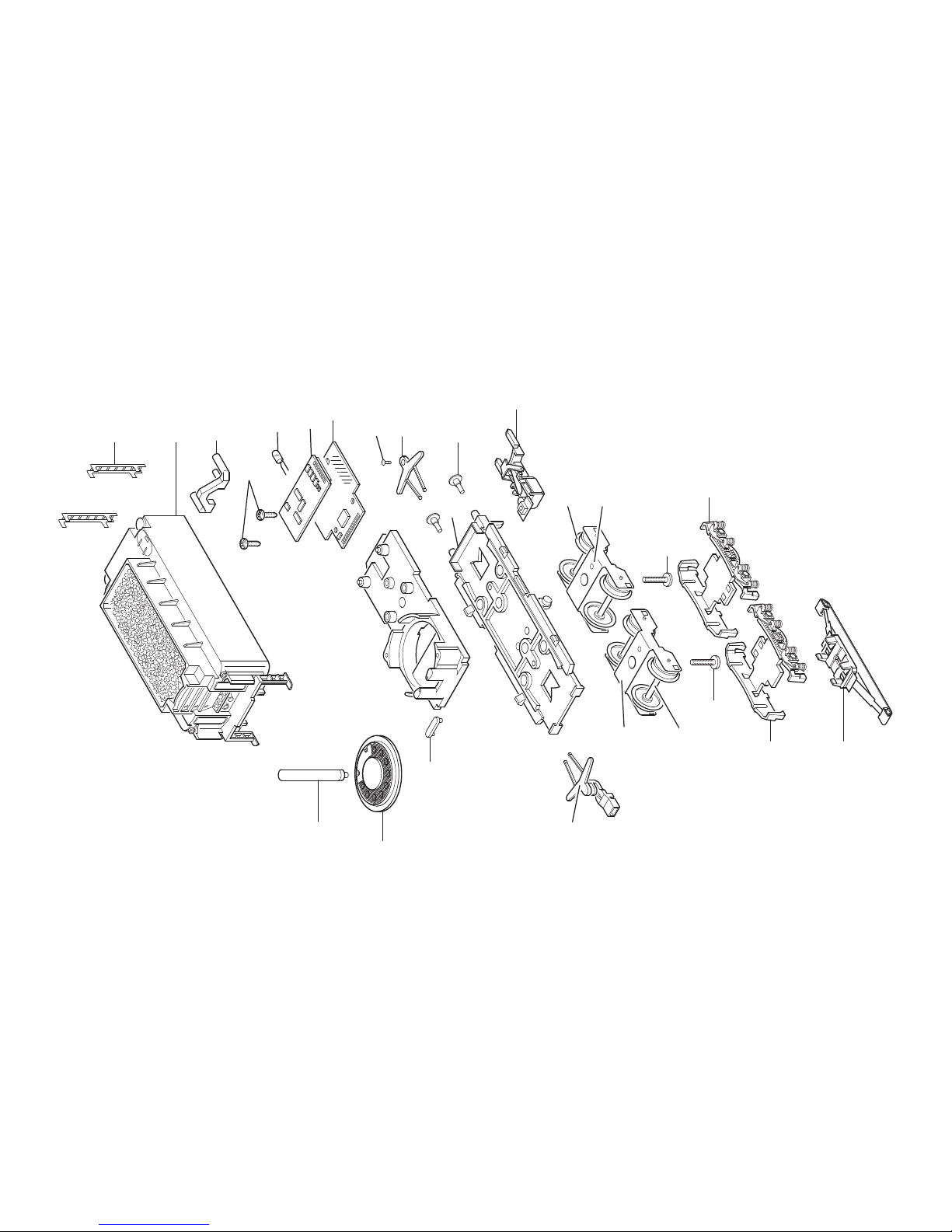

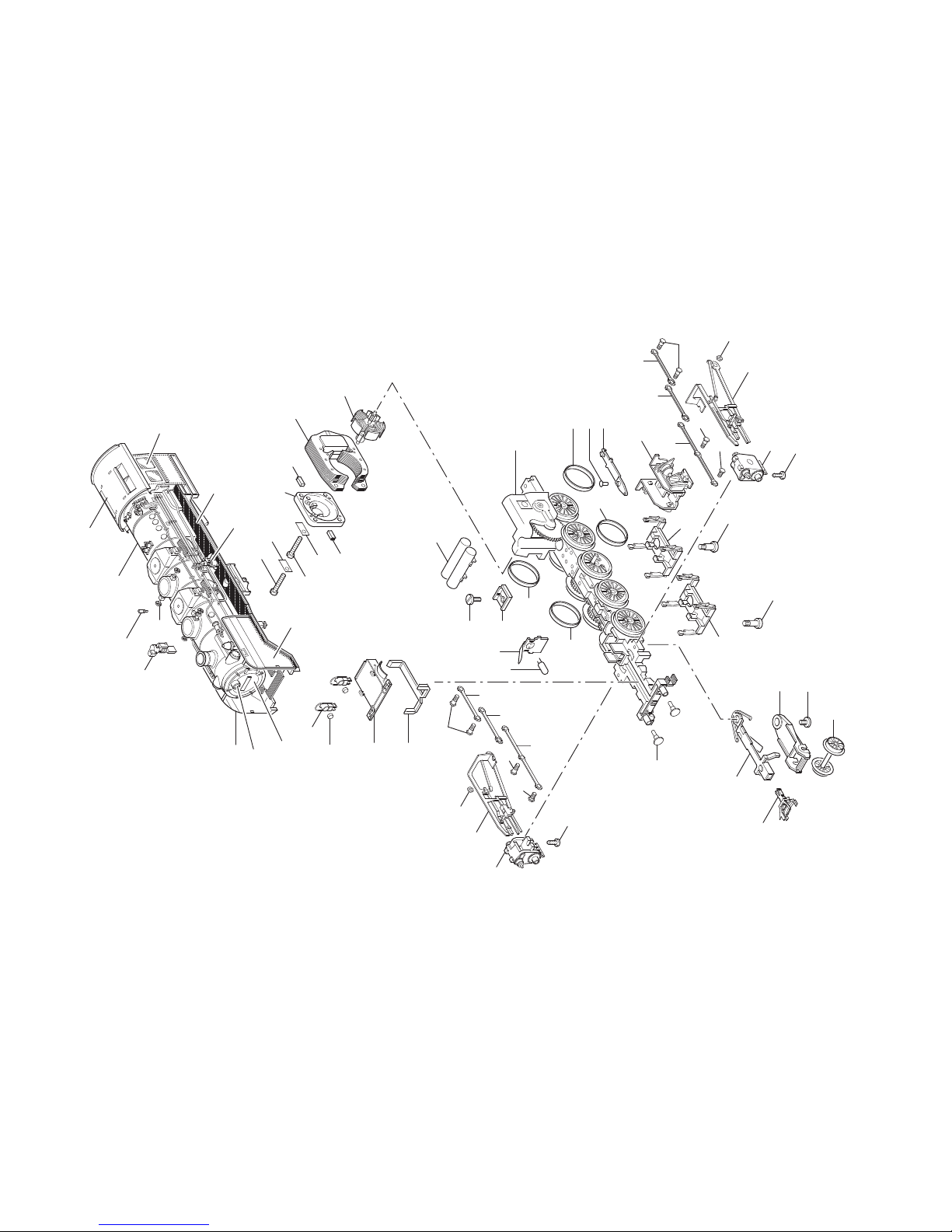

1 Lokaufbau komplett 124 552 2 Windleitblech links 297 280 3 Windleitblech rechts 297 290 4 Rauchkammertüre 124 555 5 Pfeife 496 770 6 Handrad 282 220 7 Speisepumpe 224 060 8 Luftpumpe 229 520 9 Lichtkörper — 10 Führerhaus 124 554 11 Fenster links 232 770 Fenster rechts 232 760 12 Umlauf 124 556

13 Zylinderansatzschraube 753 100

14 Anker 386 820 15 Feldmagnet 389 000 16 Motorschild 386 940 17 Motorbürsten 601 460 18 Lötfahne 231 470 19 Zylinderschraube 784 980 20 Isolierplatte 253 600 21 Schraube 750 200 22 Druckluftkessel 210 112 23 Rahmenabdeckung vorne 210 113 24 Laterne 465 020 25 Linse 761 600 26 Lichtkörper 434 610 27 Federplatte 343 590 28 Glühlampe 610 080

29 Treibgestell 124 660 mit 30 Haftreifen 7 153 31 Puffer 761 720

32 Gestänge links 210 124 33 Gestänge rechts 210 116 34 Zylinder links 343 640 35 Zylinder rechts 343 620 36 Linsenschraube 786 750 37 Kuppelstange 210 114 38 Kuppelstange 209 972 39 Kuppelstange 210 115 40 Sechskantmutter 499 830 41 Sechskantansatzschraube 499 850 42 Sechskantansatzschraube 499 840 43 Deichsel 393 290 44 Laufgestellrahmen 393 280 45 Laufradsatz 465 060 46 Zylinderschraube 750 180 47 Kupplung 7 203 48 Bremsattrappe 464 780 49 Rahmenabdeckung hinten 209 942 50 Bolzen 298 020 51 Zugstange 464 820

Page 34

Details der Darstellung

können von dem Modell

abweichen.

Page 35

Tender 52 Aufbau komplett 124 662 mit 53 Leiter 229 400 54 Lichtkörper 211 286

55 Leiterplatte Schnittstelle 119 389 56 Glühlampe 610 080 57 Linsenschraube 786 750 58 Decoder 124 664 59 Lautsprecher 508 617 60 Haltebügel 209 693 61 Haltebügel 222 005 62 Boden 124 558 63 Puffer 761 710 64 Telex-Kupplung 210 133 65 Kupplungslager 210 137 66 Rastbolzen 218 951 67 Deichsel 463 640 68 Lagerblech 369 760 69 Radsatz 700 190 70 Zylinderschraube 750 230 71 Drehgestellblende 206 801 72 Drehgestellblende 210 127 73 Schleifer 206 370

Page 36

Gebr. Märklin & Cie. GmbH Postfach 860 D-73008 Göppingen www.maerklin.com

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interfe

rence that may cause undesired operation.
