Page 1

Modell des BR 628

37763

Page 2

Informationen zum Vorbild BR 628

Mit den modernen Dieseltriebwagen der Baureihe 628 will die Deutsche Bundesbahn (DB) im Regionalschnellverkehr Kunden zurückgewinnen. Die ersten Serienexemplare des neuen Zuges setzte die DB in Schleswig-Holstein ein, wo sie mit der Landesregierung ein neues Konzept für die Bedienung der Fläche vereinbart hat Seitdem ist die Verbindung zwischen den einzelnen Verkehrsträgern auf Straße und Schiene durch aufeinander abgestimmte Anschlüsse und ein weitverzweigtes Taktsystem verbessert worden. Inzwischen setzen sich ähnliche Konzepte auch in anderen Bundesländern durch, und die grünen Triebwagenzüge verbreiten sich über die Nebenstrecken des ganzen Landes.

Durch den Einsatz der Dieseltriebwagen der Baureihe 628 in der neuen Farbgebung wird der regionale Schnellverkehr sehr attraktiv gestaltet. Ein 12-Zylinder-Dieselmotor mit 560 PS verleiht diesem Zug eine Höchstgeschwindigkeit von 120 km/h.

Information about the Prototype BR 628

The German Federal Railroad (DB) wants to win back passengers in regional express passenger business trafﬁc with the modern class 628 die-sel railcar. The DB placed the ﬁrst regular production units of this new train into service in Schleswig/Holstein where it agreed upon a new concept with the provincial government for service in the region. Since then the link between the individual contracting parties on rail and road has been improved by connections coordinated with each other and by an extensive branched system of regular schedules. In the meantime similar concepts are ﬁnding acceptance in other West German provinces gray/green railcar trains are the entire country.

Regional express passenger service has been made very attractive with the use of the class 628 diesel powered rail cars in the new paint scheme. A 12-cylinder diesel motor with 560 horsepower gives this train a maximum speed of 120 km/h / 75 mph.

Page 3

Informations concernant la Locomotive réele BR 628

C‘est grace aux automoteurs Diesel modernes de la serie 628 que la Deutsche Bundesbahn (DB) veut retrouver ses clients en traﬁc regional rapide. Les premieres unités de série de ce nou

veau train ont été mises en service par la DB dans le SchleswigHolstein, où elle a mis au point avec le gouvernement du Land un nouveau concept pour la desserte en surface. Depuis lors, les correspondances entre les transports routiers et ferroviaires sont assurées par I‘harmonisation des horaires tres largement cadences. Entretemps, des concepts analoguesn apparaissent également dans d‘autres Länder et ces trains automoteurs verts circulent de plus en plus sur les lignes secondaires dans tout le pays.

L‘utilisation des automotrices diesel de la série 628 en nouvelle livrée rend le traﬁc régional rapide très attrayant. Un moteur diesel 12 cylindres de 560 ch. permet à ce train d‘atteindre une vitesse maximale de 120 km/h.

Informatie van het voorbeeld BR 628

Met hetmoderne dieseltreinstel serie 628 wil de Deutsche Bundesbahn (DB) in het regionale verkeer klanten terugwinnen. De eerste serie-exemplaren van de nieuwe trein werden door de DB in Sleeswijk -Holstein ingezet, waar de DB de landesregering een nieuw concept voor de voorziening in de regio overeengekomen is. Sindsdien is de verbinding tussen de afzonderlijke op weg en rail door op elkaar aansluitingen en een breed gespreid rijtijdensysteem verbeterd. Inmiddels worden vergelijkbar concepten ook in andere bondslanden ingevoerd, en de groene treinstellen verspreiden zich over de zijlijnen van het hele land.

Door de inzet van het dieseltreinstel van de serie 628 in de nieuwe kleurstelling wordt het regionale snelverkeer zeer attractief gevormd. Een 12-cilinder-dieselmotor met 560 pk verleent deze trein een maximumsnelheid van 120 km/h.

Page 4

Page 5

Page 6

Funktion

• Mögliche Betriebssysteme: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Erkennung der Betriebsart: automatisch.

• Hochleistungsantrieb

• Fahrtrichtungsabhängige Stirnbeleuchtung.

• Einstellbare Adressen: 01 – 80. Adresse ab Werk:

28.

• Mfx-Technologie für Mobile Station / Central Station. Name ab Werk:

BR 628 350-1

• Veränderbare Anfahr/Bremsverzögerung (ABV).

• Veränderbare Höchstgeschwindigkeit.

• Einstellen der Lokparameter elektronisch über Control Unit, Mobile Station oder Central Station.

Sicherheitshinweise

• Die Lok darf nur mit einem dafür bestimmten Betriebssystem (Märklin Wechselstrom-Transformator 6647, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden.

Nur Transformatoren verwenden, die Ihrer örtlichen Netzspannung entsprechen. Keinesfalls Transformatoren für eine Netzspannung von 220 V bzw. 110 V einsetzen.

• Die Lok darf nur aus einer Leistungsquelle gleichzeitig versorgt werden.

• Beachten Sie unbedingt die Sicherheitshinweise in der Gebrauchsanleitung zu Ihrem Betriebssystem.

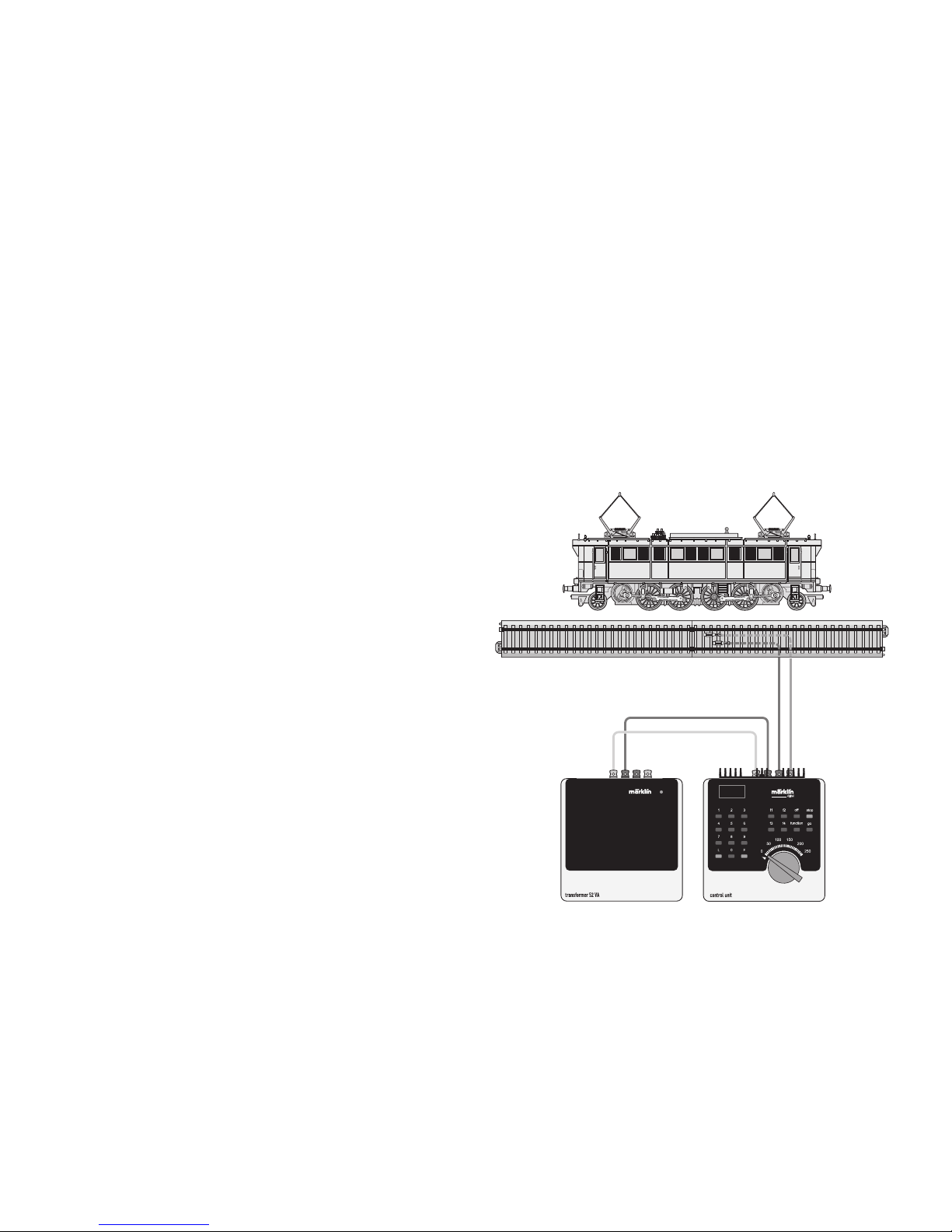

• Für den konventionellen Betrieb der Lok muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

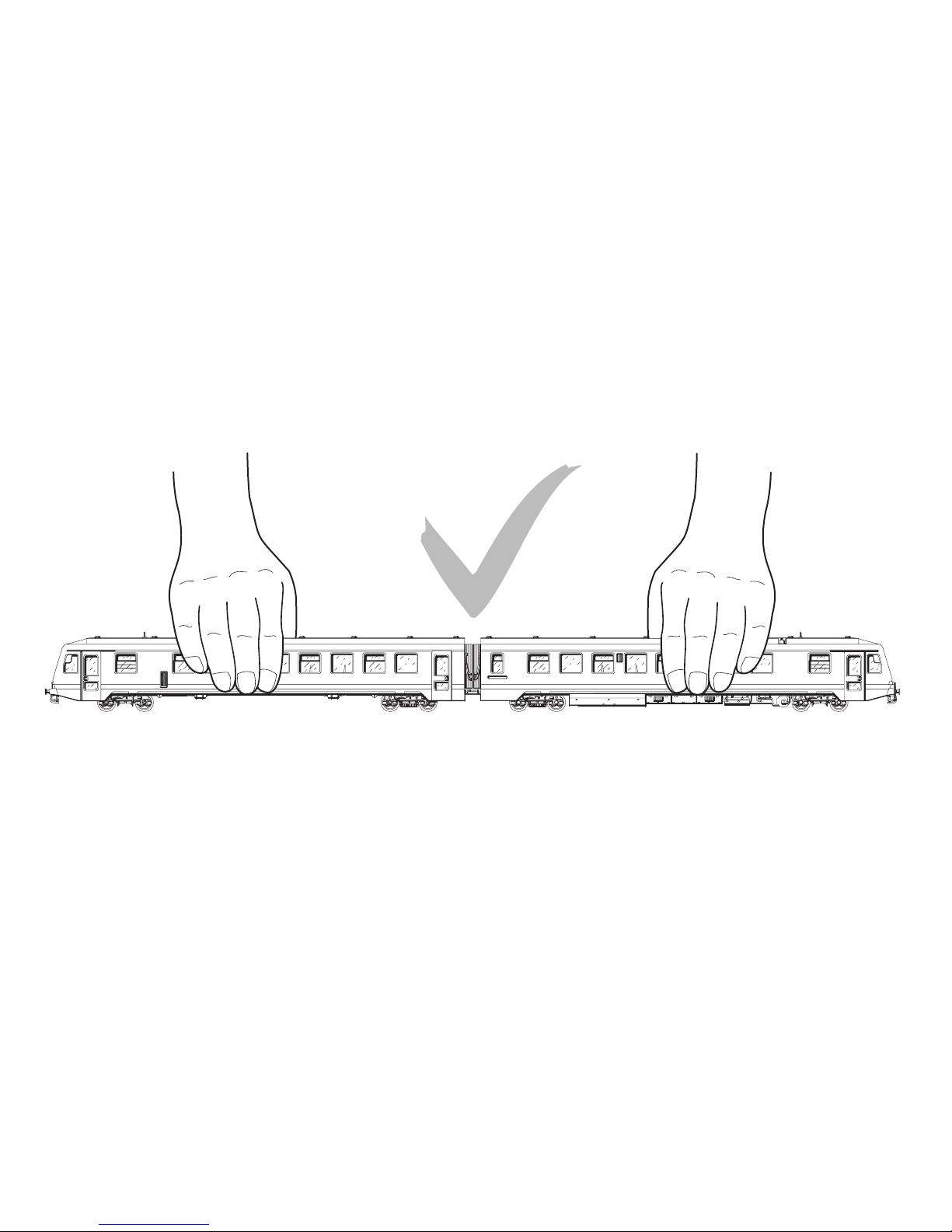

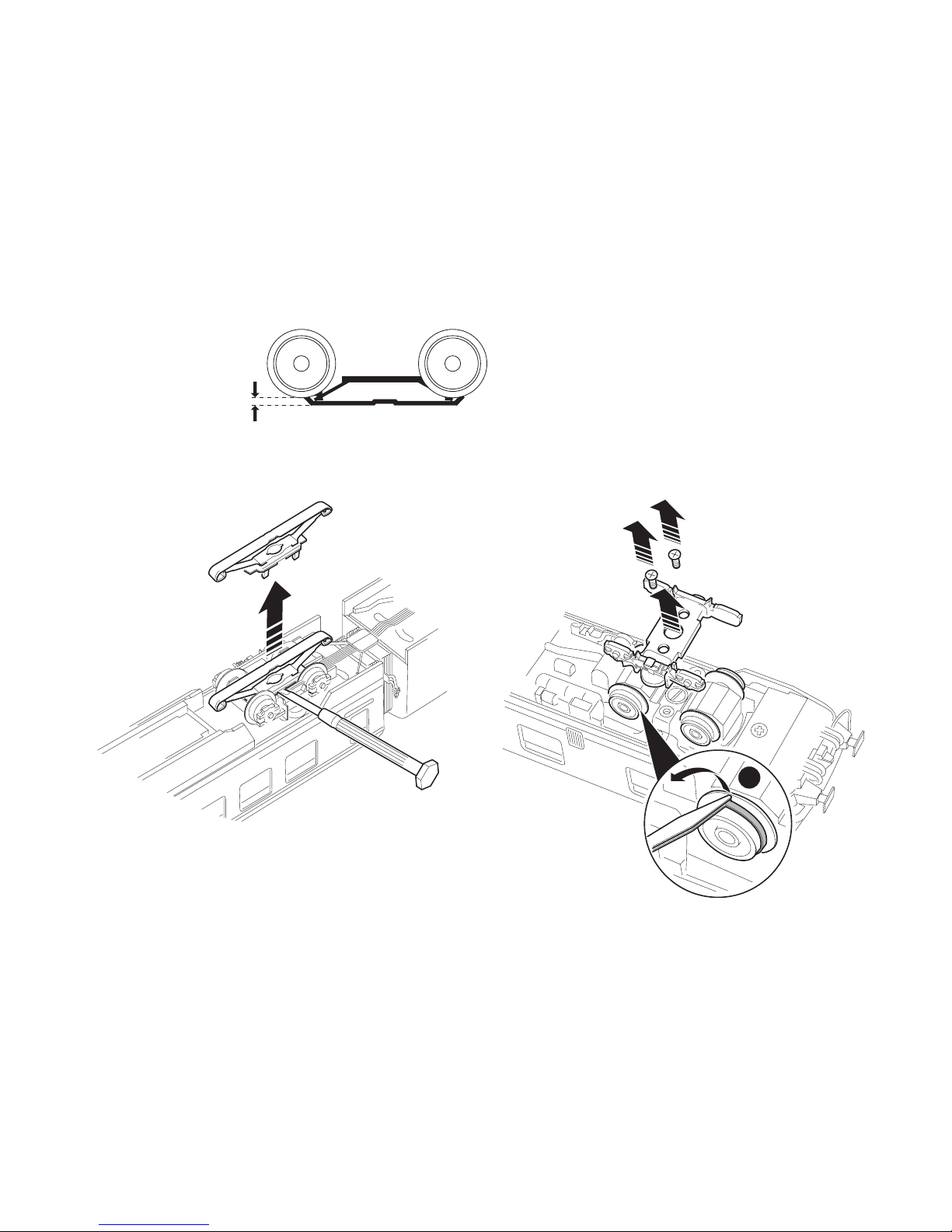

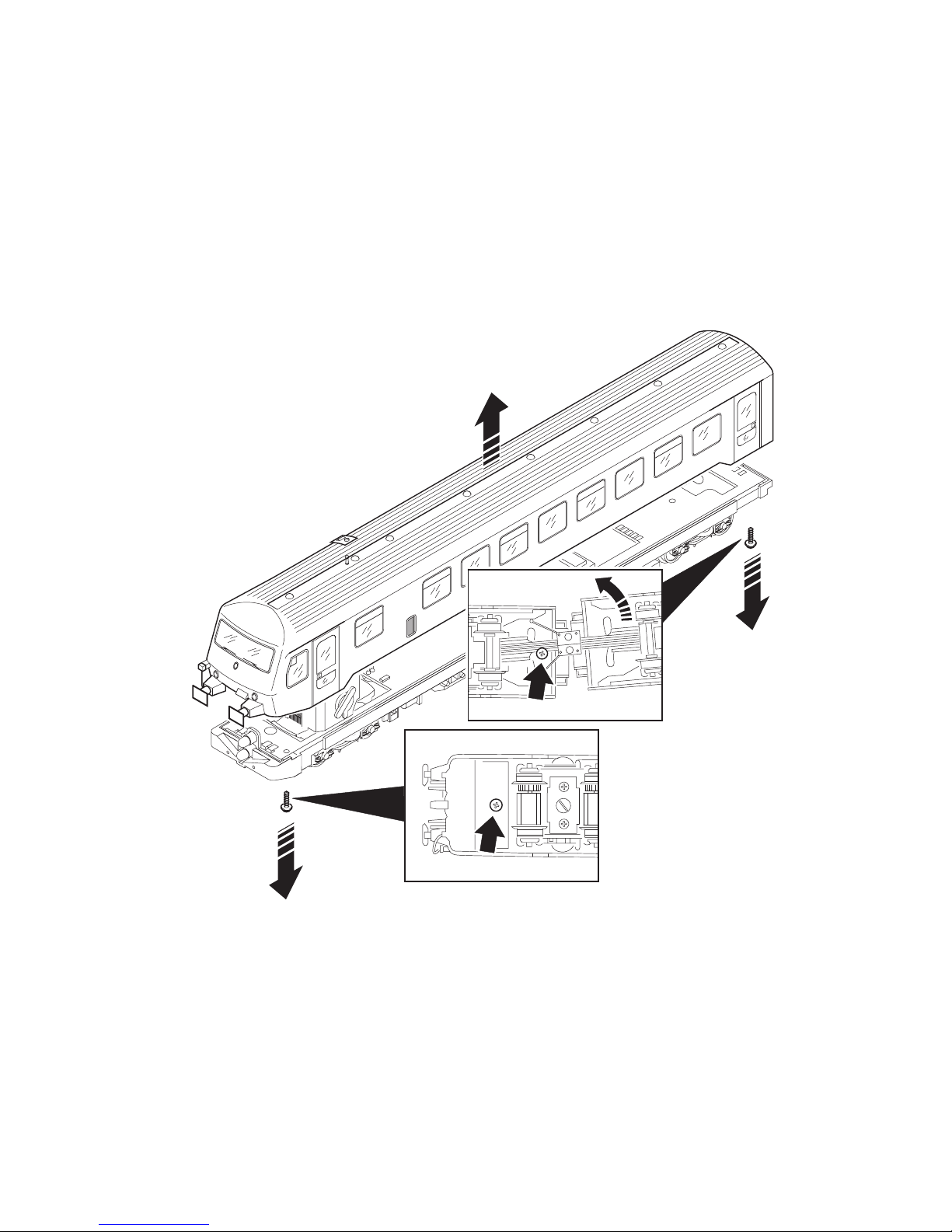

Die bei normalem Betrieb anfallenden Wartungsarbeiten sind nachfolgend beschrieben. Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.

Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigegebene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufgetretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw. von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche Person und / oder Firma bzw. der Kunde.

WARNUNG! Dieses Produkt enthält Magnete. Das Verschlucken von mehr als einem Magneten kann unter Umständen tödlich wirken.

Gegebenenfalls ist sofort ein Arzt aufzusuchen.

Page 7

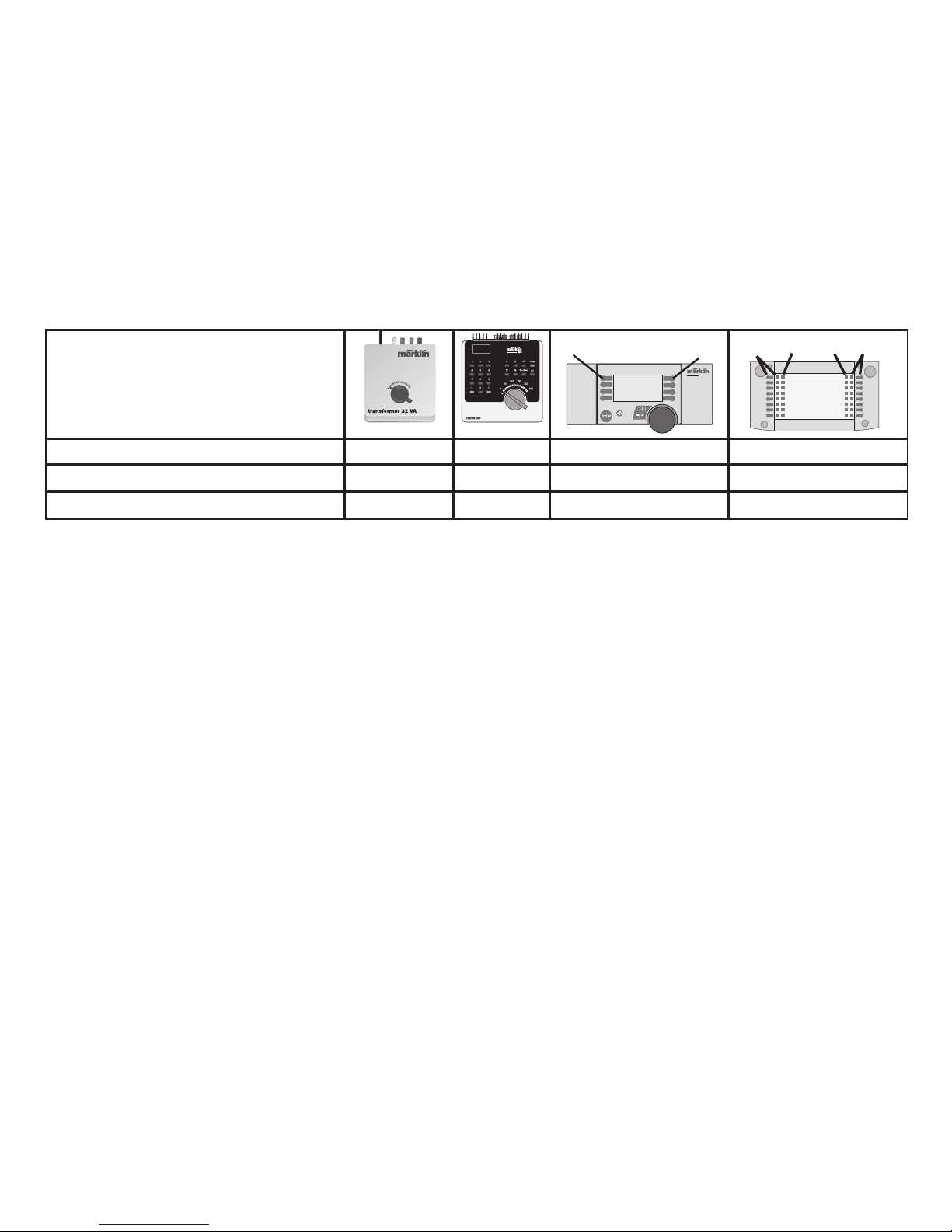

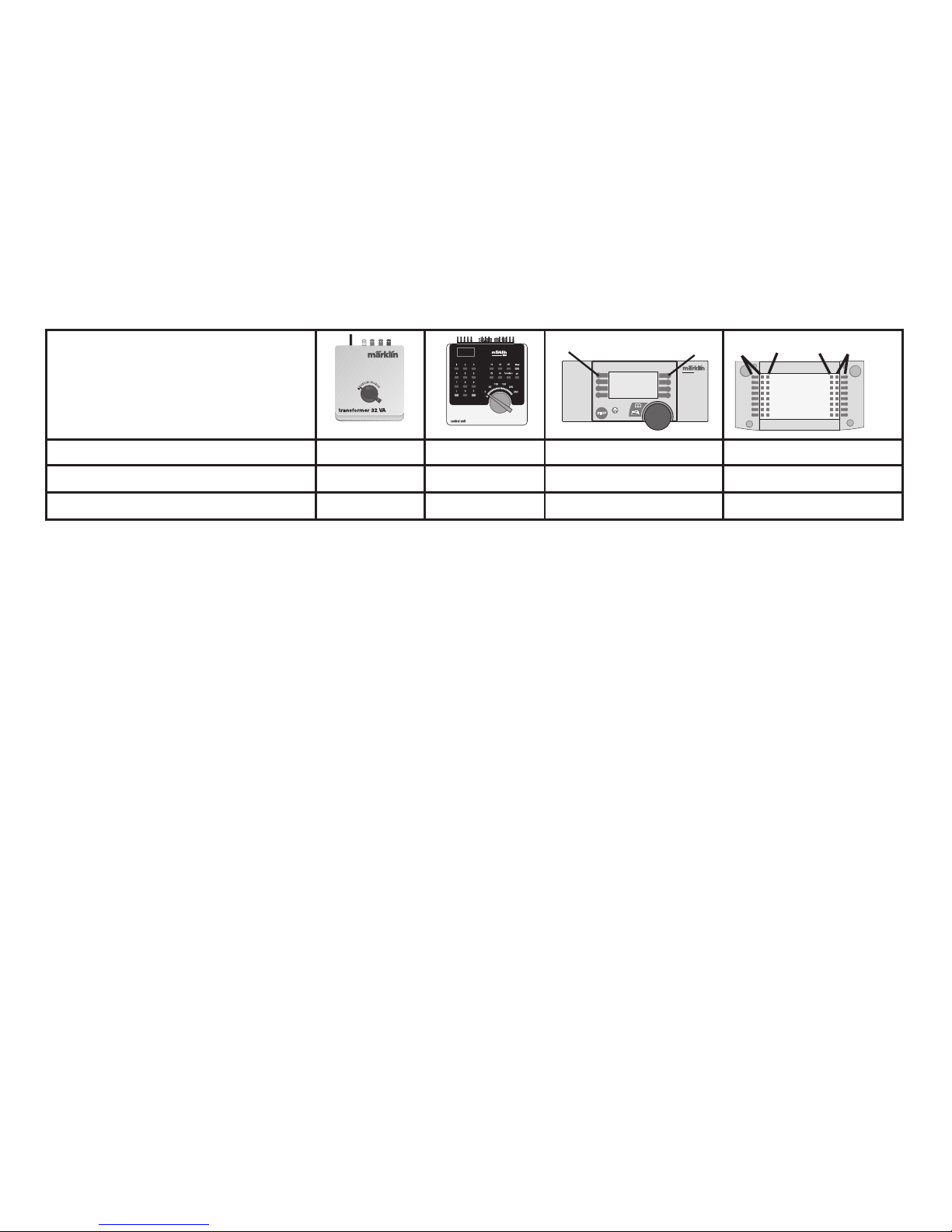

Schaltbare Funktionen

Spitzensignal Dauernd ein function+off Licht-Taste Taste f0 Innenbeleuchtung Dauernd ein f1 Taste 1 Taste f1 ABV f4 Taste 4 Taste f4

STOP

mobile station

systems

central station 60212

f0f8

Page 8

Function

• Possible operating systems: 6646/6647 Märklin Transformer, Märklin Delta, Märklin Digital, Märklin Systems.

• Recognition of the mode of operation: automatic.

• High-performance drive

• Headlights, changing over with the direction of travel.

• Addresses that can be set: 01 – 80. Address set at the factory: 28.

• Mfx technology for the Mobile Station / Central Station. Name set at factory: BR 628 350-1

• Adjustable acceleration.(ABV)

• Adjustable Braking delay. (ABV)

• Adjustable maximum speed.

• Setting the locomotive parameters electronically with the Control Unit, Mobile Station or Central Station.

WARNING!

This product contains magnets. Swallowing more

than one magnet may cause death in certain circumstances. If necessary, see a doctor immediately.

Safety Warnings

• This locomotive is to be used only with an operating system designed for it (Märklin 6646/6647 AC transformer, Märklin Delta, Märklin Digital or Märklin Systems).

Use only transformers rated for your local hosehold power.

Do not under any circumstances use transformers rated for 220 volts or 110 volts

• This locomotive must never be supplied with power from more than one transformer.

• Pay close attention to the safety warnings in the instructions for your operating system.

• The feeder track must be equipped to prevent interference with radio and television reception, when the locomotive is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose.

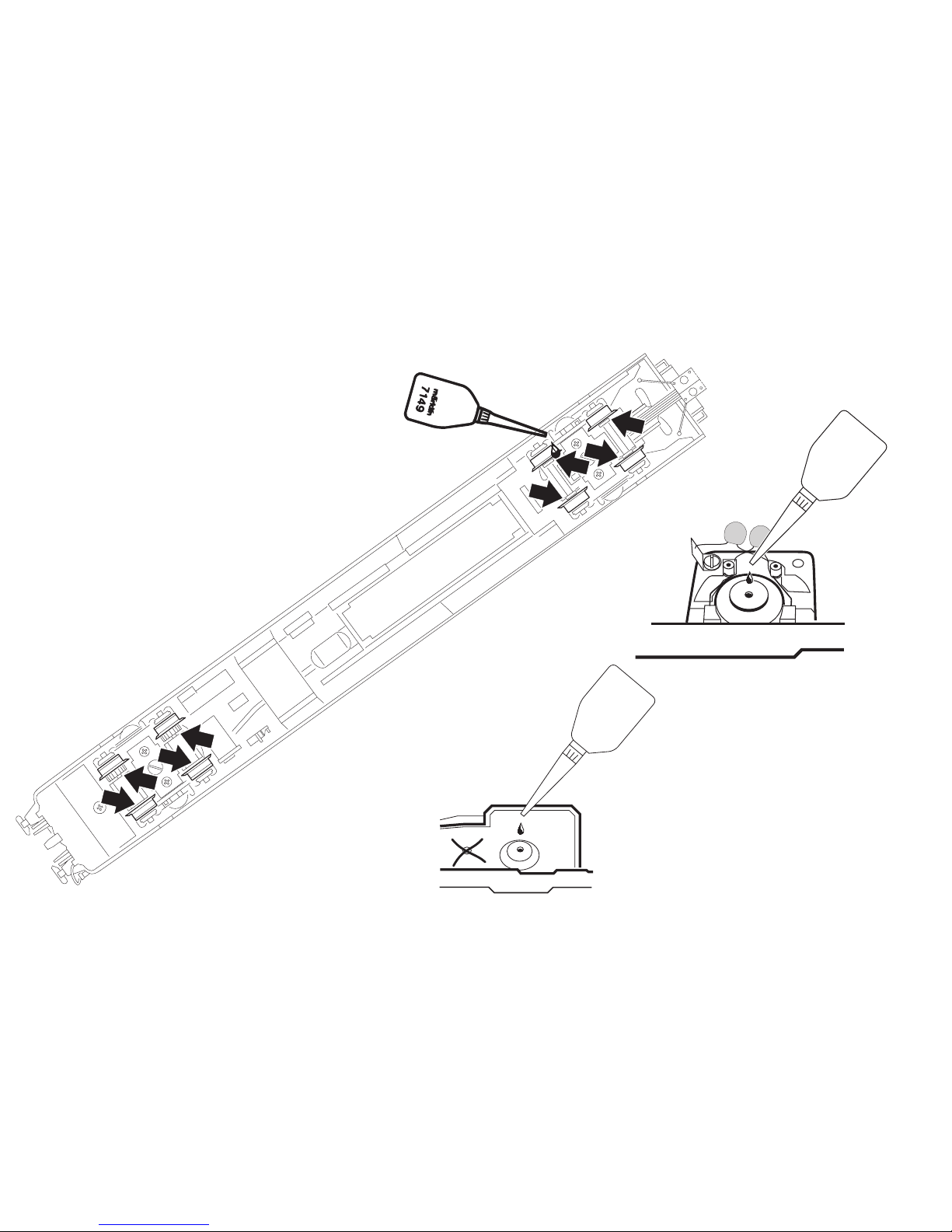

The maintenance work necessary with normal operation of this locomotive is described below. Please see your authorized Märklin dealer for repairs or spare parts.

No warranty or damage claims shall be accepted in those cases where parts neither manufactured nor approved by Märklin have been installed in Märklin products or where Märklin products have been converted in such a way that the non-Märklin parts or the conversion were causal to the defects and / or damage arising. The burden of presenting evidence and the burden of proof thereof, that the installation of non-Märklin parts or the conversion in or of Märklin products was not causal to the defects and / or damage arising, is borne by the person and / or company responsible for the installation and / or conversion, or by the customer.

Page 9

Controllable Functions

Headlights Always on

function+off

Headlight button Button f0 Interior lights Always o f1 Button 1 Button f1 ABV f4 Button 4 Button f4

STOP

mobile station

systems

central station 60212

f0f8

Page 10

Fonction

• Systèmes d’exploitation possibles: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Détection du mode d’exploitation: automatique.

• Hautes performancesavec moteur

• Feux de signalisation avec inversion selon sens de marche.

• Adresses disponibles: 01 – 80. Adresse encodée en usine: 28.

• Technologie mfx pour Mobile Station / Central Station. Nom en codee en usine: BR 628 350-1

• Temporisation d’accélération réglable. (ABV)

• Temporisation de freinage réglable. (ABV)

• Vitesse maximale réglable.

•

Réglage des paramètres de la loco électroniquement à l’aide de la Control Unit, de la Mobile Station ou de la Central Station.

Remarques importantes sur la sécurité

• La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin courant alternatif

- transformateur 6647, Märklin Delta, Märklin Digital ou Märklin Systems).

Utilisez uniquement des transformateurs correspondant à la tension secteur locale. Bon courage en aucun cas des transformateurs pour une tension secteur de 220 V, respectivement 110 V.

• La locomotive ne peut être alimentée en courant que par une seule source de courant.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi en ce qui concerne le système d’exploitation.

• Pour l’exploitation de la locomotive en mode conventionnel, la voie de raccordement doit être déparasitée. A cet effet, utiliser le set de déparasitage réf. 74046. Le set de déparasitage ne convient pas pour l’exploitation en mode numérique.

Les travaux d‘entretien occasionnels à effectuer en exploitation normale sont décrits plus loin. Pour toute réparation ou remplacement de pièces, adressez vous à votre détaillant-spécialiste Märklin.

Tout recours à une garantie commerciale ou contractuelle ou à une demande de dommages-intérêt est exclu si des pièces non autorisées par Märklin sont intégrées dans les produits Märklin et / ou si les produits Märklin sont transformés et que les pièces d’autres fabricants montées ou la transformation constituent la cause des défauts et / ou dommages apparus. C’est à la personne et / ou la société responsable du montage / de la transformation ou au client qu’incombe la charge de prouver que le montage des pièces d’autres fabricants sur des produits Märklin ou la transformation des produits Märklin n’est pas à l’origine des défauts et ou dommages apparus.

ATTENTION ! Ce produit contient des aimants. L’ingestion de plusieurs aimants peut être mortelle.

Le cas échéant, consulter immédiatement un médecin.

Page 11

Fonctions commutables

Fanal Activé

function+off

Touche éclairage

Touche f0

Eclairage intérieur Activé f1

Touche 1

Touche f1

ABV f4

Touche 4

Touche f4

STOP

mobile station

systems

central station 60212

f0f8

Page 12

Werking

• Mogelijke bedrijfssystemen: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Herkenning van het bedrijfssysteem: automatisch.

• Krachtige aandrijving

• Rijrichtingafhankelijke frontseinen.

• Instelbare adressen: 01-80. Vanaf de fabriek:

• Mfx-technologie voor het Mobile Station / Central Station. Naam af de fabriek: BR 628 350-1

• Instelbare optrekvertraging.(ABV)

• Instelbare afremvertraging. (ABV)

• Instelbare maximumsnelheid.

• Elektronische instelling van de locomotiefparameters via de Control Unit, Mobile Station of Central Station.

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrjfssysteem (Märklin wisselstroom transformator 6647, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden.

Alleen transformatoren gebruiken die geschikt zijn voor de bij u geldende netspanning. In geen geval transformatoren voor een netspanning van 220 V dan wel 110 V gebruiken.

• De loc mag niet vanuit meer dan één stroomvoorziening gelijktijdig gevoed worden.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

De in het normale bedrijf voorkomende onderhoudswerkzaamheden zijn verderop beschreven. Voor reparatie of onderdelen kunt u zich tot uw Märklin winkelier wenden.

Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de inbouw en/of ombouw verantwoordelijke persoon en / of ﬁ rma danwel bij de klant.

LET OP! Dit product bevat magneten. Het inslikken van meer dan één magneet kan onder bepaalde omstandigheden de dood tot gevolg hebben.

Waarschuw direct een arts.

Page 13

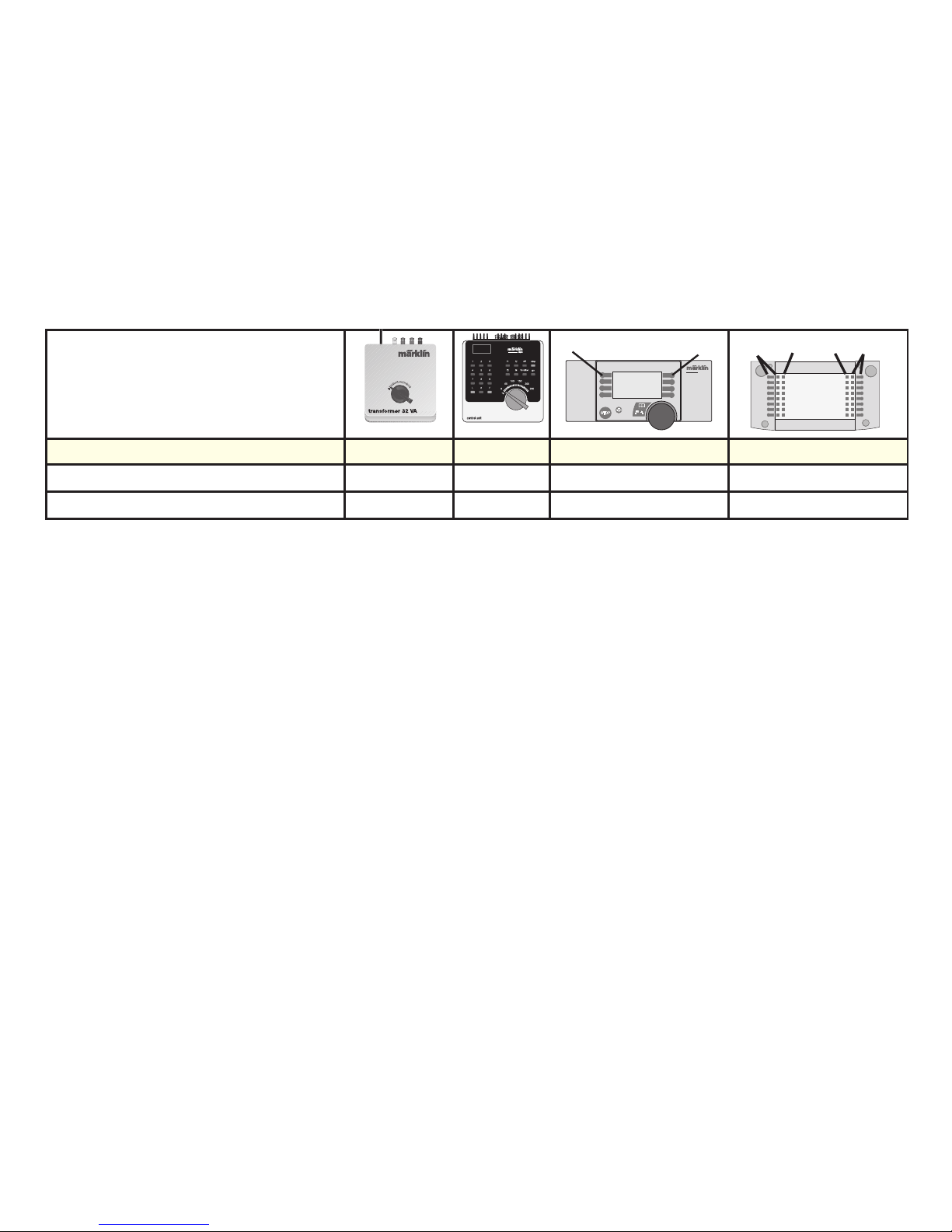

Schakelbare functies

Frontverlichting

continu aan

function+off

Verlichtingstoets Toets f0

Binnenverlichting

continu aan

f1 Toets 1 Toets f1

ABV f4 Toets 4 Toets f4

STOP

mobile station

systems

central station 60212

f0f8

Page 14

Aviso de seguridad

• La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin corriente alterna – transformador 6647 – Märklin Delta – Märklin Digital o Märklin Systems).

Utilizar únicamente transformadores que correspondan a la tensión de red local.

En ningún caso utilizar transformadores para una tensión de red de 220 V o bien 110 V.

• La locomotora no deberá recibir corriente eléctrica mas que de un solo punto de abasto.

• Para el funcionamiento convencional de la locomotora deben suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

•

Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

Los trabajos de mantenimiento normales están descritos a continuación. Para reparaciones o recambios contacte con su proveedor Märklin especializado.

Se excluye todo derecho de garantía, prestación de garantía e indemnización sobre aquellos productos Märklin en los que se hubieran montado piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan sido modiﬁ cados cuando la piezas ajenas montadas o la modiﬁ cación sean las causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o empresa o el cliente responsable del montaje o modiﬁ cación será el responsable de probar y alegar que el montaje de piezas ajenas o la modiﬁ cación en/de productos Märklin no son las causas de los desperfectos y/o daños surgidos.

Función

• Sistemas operativos posibles: Märklin transformador 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Reconocimiento del sistema: automático.

• Alto rendimiento

• Faros frontales dependendientes del sentido de marcha.

• Códigos disponibles: 01 – 80. Código de fábrica: 28

• Tecnología mfx para la Mobile Station / Central Station. Nombre de fabrica: BR 628 350-1

• Arranque lento variable.(ABV)

• Frenado lento variable.(ABV)

• Velocidad máxima variable.

• Fijar parámetros de la locomotora electrónicamente por el Control Unit, Mobile Station o Central Station.

• Electrónica incorporada de ruidos: solo útil en funcionamiento con Control Unit o Märklin Systems.

• Ruidos suplementarios gobernables.

¡ ADVERTENCIA ! Este producto contiene imanes. Ingerir más de un imán puede ser mortal según las circunstancias.

En este caso, acudir inmediatamente a un médico.

Page 15

Funciones posibles

Faros frontales

Encendido

function+off

Tecla de luz Tecla f0

Iluminación interior

Encendido

f1 Tecla 1 Tecla f1

ABV f4 Tecla 4 Tecla f4

STOP

mobile station

systems

central station 60212

f0f8

Page 16

Funzionamento

• Possibili sistemi di funzionamento: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Riconoscimento del tipo di funzionamento: automatico.

• Alto rendimento con motore esente da manutenzione

• Illuminazione di testa dipendente dalla direzione di marcia.

• Indirizzi impostabili: 01 – 80. Indirizzo di fabbrica: 28.

• Tecnologia mfx per Mobile Station / Central Station. Nome de fabrica: BR 628 350-1

• Ritardo di avviamento modiﬁ cabile.

• Ritardo di frenatura modiﬁ cabile.

• Velocità massima modiﬁ cabile.

• Regolazione dei parametri della locomotiva elettronicamente tramite Control Unit, Mobile Station oppure Central Station.

• Generatore elettronico di suoni incorporato, utilizzabile soltanto nel funzionamento con Control Unit oppure Märklin Systems.

Avvertenze per la sicurezza

• Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (trasformatore per corrente alternata Märklin 6647, Märklin Delta, Märklin Digital oppure Märklin Systems).

Impiegare solamente dei trasformatori che corrispondono alle loro tensioni di rete locali. Non si impieghino in nessun caso dei trasformatori per una tensione di rete di 220 V o rispettivamente 110 V.

• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Per il funzionamento tradizionale della locomotiva il binario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

• Vogliate prestare assolutamente attenzione alle avvertenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

Le operazioni di manutenzione che si veriﬁ cano nel normale funzionamento sono descritte nel seguito. Per riparazioni o parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivenditore specialista Märklin.

Märklin non fornisce alcuna garanzia, assicurazione e risarcimentodanni in caso di montaggio sui prodotti Märklin di componenti non espressamente approvati dalla ditta. Märklin altresì non risponde in caso di modiﬁ che al prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati da modiﬁ che non autorizzate o dal montaggio di componente esterni da lei non approvati. L‘onere della prova che i componenti montati e le modiﬁ che apportate non sono state la causa del danno o del difetto, resta a carico del cliente o della persona / ditta che ha effettuato il montaggio di componenti estranei o che ha apportato modiﬁ che non autorizzate.

AVVERTIMENTO! Questo prodotto contiene magneti. L‘ingestione di più di un magnete può causare la morte.

In caso di ingestione informare immediatamente un medico.

Page 17

Funzioni commutabili

Illuminazione di testa

Sempre accesa

function+off

Tasto illuminazione Tasto f0

Illuminazione interna

Sempre accesa

f1 Tasto 1 Tasto f1

ABV f4 Tasto 4 Tasto f4

STOP

mobile station

systems

central station 60212

f0f8

Page 18

Funktion

• Möjliga driftsystem: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Driftsättet igenkänns automatiskt.

• Högeffektsdrivning med underhållsfri motor

• Körriktningsberoende frontbelysning.

• Inställbara adresser: 01 – 80. Adress från tillverkaren: 28.

• Mfx-teknologi för Mobile Station / Central Station. Namn fran tillverkaren: BR 628 350-1

• Accelerationsfördröjning kan ändras.

• Bromsfördröjning kan ändras.

• Toppfart kan ändras.

• Elektronisk inställning av lokparametrar via Control Unit, Mobile Station eller Central Station.

• Inbyggd ljudelektronik kan endast användas vid drift med Control Unit eller Märklin Systems.

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem (Märklin Växelström-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems).

Använd endast transformatorer som är avsedda för den nätspänning som tillhandahålls av er elleverantör. Anslut aldrig en transformator för 220 V nätspänning till 110 V - eller tvärt om.

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• När motorvagnens lokdel ska köras med konventionell/analog drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyddet får inte användas vid digital körning.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.

Underhållsarbeten som uppstår vid normal användning beskrivs som följer. Kontakta din Märklinfackhandlare för reparationer och reservdelar.

Varje form av anspråk på garanti och skadestånd är utesluten omdelar används i Märklin-produkter som inte har godkänts av Märklin och / eller om Märklin-produkter har modiﬁ erats och de inbyggda främmande delarna resp. modiﬁ eringen var upphov till de därefter uppträdande felen och / eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande felen och / eller skadorna, bär den person och / eller företag resp. kund som är ansvarig för in- och / eller ombyggnaden.

VARNING! Denna produkt innehåller magneter. Sväljandet av mer än en magnet kan under vissa omständigheter leda till döden.

Om en magnet svalts: Sök omedelbart läkarhjälp.

Page 19

Kopplingsbara funktioner

Frontstrålkastare

Permanent till

function+off

Belysningsknapp Knapp f0

Belysning, förarhytt

Permanent till

f1 Knapp 1 Knapp f1

ABV f4 Knapp 2 Knapp f4

STOP

mobile station

systems

central station 60212

f0f8

1) Ingår inte i leveransen.

Page 20

Funktion

• Mulige driftssystemer: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Registrering af driftsarten: automatisk.

• Højtydende motordrev med vedligeholdelsesfri motor

• Køreretningsafhængig frontbelysning.

• Indstillelige adresser: 01 – 80. Adresse ab fabrik: 28

• Mfx-teknologi til Mobile Station / Central Station. Navn ab fabrik: BR 628 350-1

• Indstillelig opstartforsinkelse.

• Indstillelig bremseforsinkelse.

• Indstillelig maksimalhastighed.

• Elektronisk indstilling af lokomotivparametrene via Control Unit, Mobile Station eller Central Station.

• Indbygget lydelektronik, kan kun bruges ved drift med Control Unit eller Märklin Systems.

Vink om sikkerhed

• Lokomotivet må kun bruges med et driftssystem (Märklin vekselstrøm-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems), der er beregnet dertil.

Anvend kun transformatorer, der passer til den lokale netspænding. Anvend aldrig transformatorer der er beregnet til en netspænding på 220 V eller 110 V.

• Lokomotivet må ikke forsynes fra mere end én strømkilde ad gangen.

• Ved konventionel drift af lokomotivet skal tilslutningssporet støjdæmpes. Dertil skal anvendes støjdæmpningssættet

74046. Støjdæmpningssættet er ikke egnet til digital drift.

•

Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁ ndes i brugsanvisningen for Deres driftssystem.

Vedligeholdelsesarbejder ved normal drift er beskrevet i det efterfølgende. For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.

Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket, hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet dertil af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler og / eller skader. Det påhviler kunden hhv. den person og / eller det ﬁ rma, der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke var årsag til opståede mangler og / eller skader.

ADVARSEL! Dette produkt indeholder magneter. Det kan i visse tilfælde have dødelige følger at sluge mere end en magnet.

I givet fald skal der straks søges læge.

Page 21

Styrbare funktioner

Frontbelysning

konstant tændt function+off

Belysningsknap Knap f0

Indvendig belysning

konstant tændt

f1 Knap 1 Knap f1

Rangergear (kun ABV) f4 Knap 4 Knap f4

STOP

mobile station

systems

central station 60212

f0f8

Page 22

Lokparameter einstellen mit der Control Unit

1. Voraussetzung: Aufbau wie Graﬁk S. 19.

Nur die zu verändernde Lok ist auf dem Gleis.

2. „Stop“- und „Go“-Taste gleichzeitig drücken, bis „99“ in der

Anzeige aufblinkt.

3. „Stop“-Taste drücken.

4. Lokadresse „80“ eingeben.

5. Umschaltbefehl am Fahrregler halten. Während des Haltens

die „Go“-Taste drücken.

6. Licht der Lok blinkt langsam. Wenn nicht, ab Schritt 2 wie

derholen.

7. Registernummer für den zu ändernden Parameter eingeben

(=> Liste auf Seite 21).

8. Fahrtrichtungswechsel betätigen.

9. Licht blinkt schnell.

10. Neuen Wert eingeben (=> Liste auf Seite 21).

11. Fahrtrichtungswechsel betätigen.

12. Licht blinkt langsam (Ausnahme Werkreset).

13. Nächste Parametereinstellung ab 6. oder beenden mit 14.

14. Vorgang beenden mit Drücken der „Stop“-

Taste. Anschließend Drücken der „Go“-Taste.

Setting Locomotive Parameters with the Control Unit

1. Requirement: Setup as in diagram on page 19. Only the locomotive to be changed can be on the track.

2. Press the “Stop” and “Go” at the same time until “99” blinks in the display.

3. Press the “Stop” button.

4. Enter the locomotive address

“80“.

5. Hold the control knob in the reverse direction area. While holding the control knob here, press the

“Go“ button.

6. The headlights on the locomotive will blink slowly. If they don‘t, repeat Step 2.

7. Enter the register number for the parameter to be changed (=> List on page 21).

8. Active the change of direction.

9. The headlights will blink rapidly.

10. Enter the new value (=>List on page 21).

11. Active the change of direction.

12. The headlights will blink slowly (exception: factory reset).

13. Enter the next parameter setting from 6 or end with 14.

14. End the process by pressing the

“Stop“ button. Then press

the “Go“ button.

„Änderungen der Lokparameter im Decoder dürfen nur wie beschrieben ausgeführt werden. Für darüber hinaus gehende Änderungen, die zu Fehlverhalten oder Beschädigung des Decoders führen, haftet Märklin nicht; eventuelle nötige Reparaturen werden kostenpﬂichtig ausgeführt.“

„Changes to the locomotive parameters in the decoder may only be carried out as described. Märklin is not liable for changes beyond this that cause malfunctions or damages to the decoder; the cost for any necessary repairs must be borne by the consumer.“

Page 23

Réglage des paramètres de la loco avec la Control Unit

1. Condition: Montage comme sur illustration en page 19. Seule la loco à modiﬁer peut se trouver sur la voie.

2. Pressez simultanément les touches «Stop» et «Go» jusqu’à ce que le nombre «99» clignote sur l’écran.

3. Pressez la touche «Stop».

4. Introduisez l’adresse de loco «80».

5. Maintenir l’ordre de commutation sur le régulateur de marche. Durant le maintien, appuyer sur la touche «Go».

Les feux de la locomotive clignotent lentement. Dans le cas contraire, renouveler l’opération à partir de l’étape 2.

7. Indiquer le numéro d’enregistrement pour le paramètre à modiﬁer (=> liste page 21).

8. Activer l’inversion du sens de marche.

9. Les feux clignotent rapidement.

10. Entrer la nouvelle valeur (=> liste page 21).

11. Activer l’inversion du sens de marche.

12. Les feux clignotent lentement (exception : réinitialisation aux valeurs d’usine).

13. Déﬁnition de paramètres suivante à partir du point 6 ou terminer par le point 14.

14. Terminez le processus en pressant la touche «Stop». Ensuite, pressez la touche «Go».

Locparameters instellen met de Control Unit

1. Voorwaarde: opbouw zoals tekening op pagina 19. Alleen de loc die gewijzigd moet worden op de rails.

2. ”Stop”- en ”Go”-toets gelijktijdig indrukken tot ”99” in het display oplicht.

3. ”Stop”-toets indrukken.

4. Het adres „80“ invoeren.

5. Omschakelcommando met de rijregelaar vasthouden. Tijdens het vasthouden de toets “Go” indrukken.

6. De verlichting van de loc knippert langzaam. Indien dit niet het geval is, vanaf punt 2 opnieuw beginnen.

7. Het registernummer van de te wijzigen parameter invoeren (=> lijst op pagina 21).

8. Omschakelcommando geven.

9. Verlichting gaat snel knipperen.

10. Nieuwe waarde invoeren (=> lijst op pagina 21).

11. Omschakelcommando geven.

12.

Verlichting knippert langzaam (uitgezonderd bij decoder reset)

13. Volgende parameterinstelling vanaf punt 6 of beëindigen met 14

14. Sessie beëindigen door het indrukken van de toets “Stop”. Aansluitend de toets “Go” indrukken.

« Pour modiﬁer les paramètres de la locomotive dans le décodeur, procédez impérativement de la manière décrite. La garantie Märklin ne couvre pas les modiﬁcations ne respectant pas scrupuleusement les instructions et pouvant être à l’origine d’un dysfonctionnement ou d’une détérioration du décodeur ; d’éventuelles réparations seront facturées. »

„Het wijzigingen van de loc-parameters in de decoder mag enkel en alleen op de beschreven wijze worden uitgevoerd. Elke op andere wijze uitgevoerde wijziging, die tot storing of beschadiging van de decoder leidt, valt buiten de garantie van Märklin; eventuele noodzakelijke reparaties worden met berekening van de kosten uitgevoerd.“

Page 24

Parámetros de la locomotora conﬁgurables con el Control Unit

1. Condición previa: montaje como el gráﬁco pág. 19. En la vía debe encontrarse solamente la locomotora a conﬁgurar.

2. Apretar simultáneamente la tecla “Stop” y “Go” hasta que aparece “99” en pantalla.

3. Apretar la tecla “Stop”.

4. Marcar el código de la locomotora “80“.

5. Mantener la orden de conmutación en el regulador de marcha. Durante la parada, pulsar la tecla “Go“.

6. La luz de la locomotora se enciende con intermitencia lenta. En caso negativo, repetir desde el paso 2.

7. Introducir el número de registro del parámetro que se desee modiﬁcar (=> Lista en página 21).

8. Activar el cambio de sentido de la marcha.

9. La luz se enciende con intermitencia rápida.

10. Introducir un valor nuevo (=> Lista en página 21).

11. Activar el cambio de sentido de la marcha.

12. La luz se enciende con intermitencia lenta (excepción: se ha realizado un reset en fábrica).

13. Conﬁguración de siguiente parámetro repitiendo a partir de

6. o terminar con 14.

14. Repetir la operación pulsando la tecla “Stop“. A continua

ción, pulsar la tecla “Go”.

Impostazione dei parametri della locomotiva con la Control Unit

1. Predisposizione: assetto come da schema a pag. 19. Soltanto la locomotiva da modiﬁcare si trova sul binario.

2. Premere contemporaneamente i tasti «Stop» e «Go», ﬁno a che sul visore lampeggia «99».

3. Premere il tasto «Stop».

4. Introdurre l’indirizzo della locomotiva «80».

5. Tenere premuto il comando di commutazione sul regolatore di marcia. Durante tale pressione, premere il tasto «Go».

6. I fanali della locomotiva lampeggiano lentamente. In caso negativo, si riprenda dal passo 2.

7. Introdurre il numero di registro per il parametro da modiﬁ

care (=> elenco a pagina 21).

8. Azionare la commutazione della direzione di marcia.

9. I fanali lampeggiano velocemente.

10. Introdurre il nuovo valore (=> elenco a pagina 21).

11. Azionare la commutazione della direzione di marcia.

12. I fanali lampeggiano lentamente (ad eccezione del ripristino di fabbrica).

13. Impostazione del prossimo parametro ripartendo da 6. oppure terminare con 14.

14. Terminare il procedimento con la pressione del tasto «Stop». Successivamente premere il tasto «Go».

„Las modiﬁcaciones de los parámetros de la locomotora en el decoder deben ejecutarse sólo como se ha descrito. Märklin no se hará responsable de los cambios que vayan más allá de estos y que provoquen una respuesta anómala o daños al decoder; las posibles reparaciones necesarias se facturarán.“

„Variazioni dei parametri della locomotiva nel Decoder devono essere ese

guite soltanto come descritto. Per variazioni che si discostano da queste, le quali conducano a un comportamento difettoso oppure a danneggiamenti del Decoder, Märklin non assume la responsabilità; eventuali riparazioni necessarie vengono eseguite addebitandone il costo.“

Page 25

Lokparametrar ställs in med Control Unit

1. Förutsättning: Montering som visas enligt graﬁk på s. 19. Endast det lok som ska ändras ska ﬁnnas på spåret.

2. Både ”Stop“- och ”Go“-tangenten hålls nedtryckt tills ”99“ blinkar på displayen.

3. ”Stop“-tangenten hålls ner.

4. Lokadress ”80“ matas in.

5. Tryck ned körkontrollen, som vid ändring av körriktningen. Håll ned knappen och tryck samtidigt på ”Go“-knappen.

6. Lokets strålkastare blinkar långsamt. Om inte – upprepa steg 2.

7. Ange registernummren för de ändrade parametrarna (=> Se lista på sidan 21).

8. Gör en körriktningsändring.

9. Strålkastarna blinkar snabbt.

10. Ange önskade nya värden (=> Se lista på sidan 21).

11. Gör en körriktningsändring.

12. Strålkastarna blinkar långsamt (Gäller inte vid genomförd reset).

13. Nästa parameterinställning från steg 6. eller sluta med steg 14.

14. Avsluta med att trycka på “Stop“-knappen. Tryck därefter på “Go“-knappen.

Indstilling af lokomotivparametre med Control Unit

1. Forudsætning: Opbygning som på graﬁkken s. 19. Kun det lokomotiv, der skal ændres, er på sporet.

2. Tryk samtidig på „Stop“- og „Go“-tasten, indtil „99“ blinker i displayet.

3. Tryk på „Stop“-tasten.

4. Indtast den lokomotivadresse „80“.

5. Hold omskiftningskommando på køreregulator Tryk på „Go“knappen mens der holdes.

6. Lyset på lokomotivet blinker langsomt. Hvis ikke gentages proceduren fra trin 2.

7. Indtast registernummeret for den parameter, der skal ænd

res (=> liste på side 21).

8. Betjen køreretningsskiftet.

9. Lyset blinker hurtigt.

10. Indtast den nye værdi (=> liste på side 21).

11. Betjen køreretningsskiftet.

12. Lyset blinker langsomt (undtaget fabriksnulstilling).

13. Udfør næste parameterindstilling fra 6. eller afslut med 14.

14. Afslut proceduren ved at trykke på „Stop“-knappen Tryk derefter på „Go“-knappen.

„Ändringar av dekoderns lokparametrar får endast göras på det sätt som instruktionerna anger. Märklin ansvarar inte för andra - eller på annorlunda sätt utförda - parameterändringar som leder till fel på - eller skadar

- dekodern. Eventuella reparationer som i sådana fall erfordras debiteras enligt gängse taxa.“

Ændring af lokomotivets parametre i dekoderen må kun udføres som beskrevet. Märklin hæfter ikke for ændringer, der ligger uden for dette, og som kan medføre fejlfunktion eller beskadigelse af dekoderen. Eventuelle nødvendige reparationer udføres mod beregning.

Page 26

Lokparameter mit Control Unit ändern. Changing Locomotive Parameters with the Control Unit. Modiﬁcation des paramètres avec la Control Unit. Locparameter met de Control Unit. Modiﬁcar los parámetros de la locomotora con el Control Unit. Modiﬁca dei parametri della locomotiva con la Control Unit. Lokparametrar ändras med Control Unit. Ændring af lokomotivparametre med Control Unit.

Central Station/Mobile Station:

siehe jeweilige Gerätebeschreibung.

Central Station/Mobile Station:

see the description for the unit in question.

Central Station/Mobile Station :

voir descriptions respectives des appareils

Zie bij Central Station/Mobile Station de desbetreffende gebruiksaanwijzing.

Para Central Station/Mobile Station, véase la descripción del aparato en cuestión.

Per Central Station/Mobile Station si veda la rispettiva descrizione dell‘apparecchio.

Central Station/Mobile Station: Var god se respektive körkontrolls bruksanvisning.

Central Station/Mobile Station se de enkelte speciﬁkationer.

Page 27

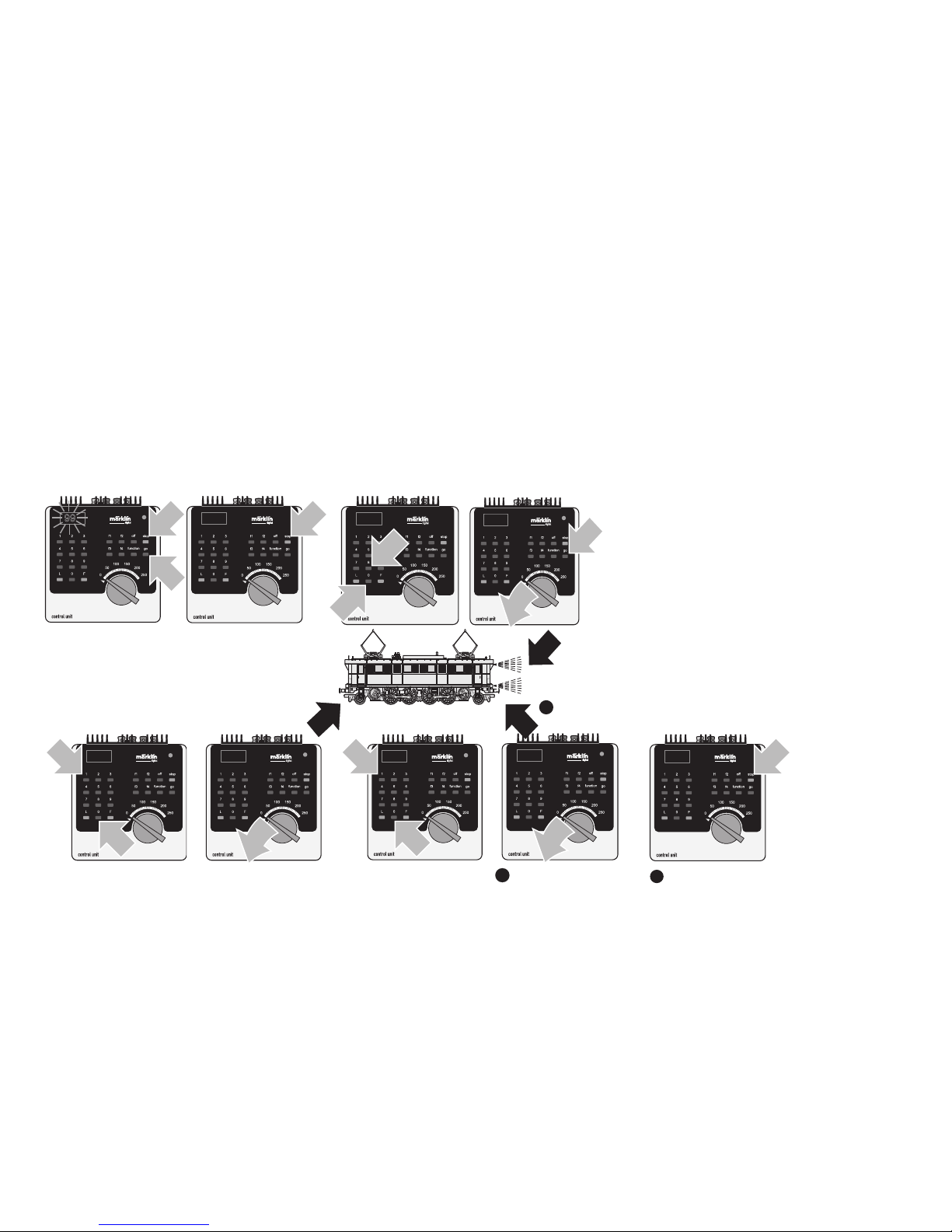

Lokparameter ändern mit der Control Unit 6021. Changing Locomotive Parameters with the 6021 Control Unit. Modiﬁcation des paramètres de la locomotive avec la Control Unit 6021. Locparameter wijzigen met de Control Unit 6021. Modiﬁcar los parámetros de la locomotora con el Control Unit 6021. Modiﬁca dei parametri della locomotiva con la Control Unit 6021. Lokparametrar ändras med Control Unit 6021. Ændring af lokomotivparametre med Control Unit 6021.

 







  



Page 28

Parameter • Parameter • Paramètre • Parameter • Parámetro • Parametro • Parameter • Parameter

Wert • Value • Valeur • Waarde • Valor • Valo

re • Värde • Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 01 - 80

Anfahrverzögerung • Acceleration delay • Temoprisation accélération • Optrekvertraging • Regulación arranque • Ritardo di avviamento

• Igångsättningsreglering • Opstartregulierung

03 01 - 63

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging • Frenado lento • Ritardo di frentura • Bromsfördröjning • Bremseforsinkelse

04 01 - 63

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

05 01 - 63

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Pipristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien

08 08

Page 29

Schleifer auswechseln Changing pickup shoes Changer les frotteurs Slepers vervangen Cambio del patín Sostituzione del pattino Släpsko byts Slæbesko udskiftes

2 mm

Haftreifen auswechseln Changing traction tires Changer les bandages d’adhérence Antislipbanden vervangen Cambio de los aros de adherencia Sostituzione delle cerchiature di aderenza Slirskydd byts Friktionsringe udskiftes

Page 30

Lokomotiv-Gehäuse abnehmen Removing the locomotive body Enlever la caisse de la locomotive Locomotiefkap verwijderen Retirar la carcasa de la locomotora Smontaggio della sovrastruttura della locomotiva Tag av lokkåpan Aftag lokomotivets overdel

Page 31

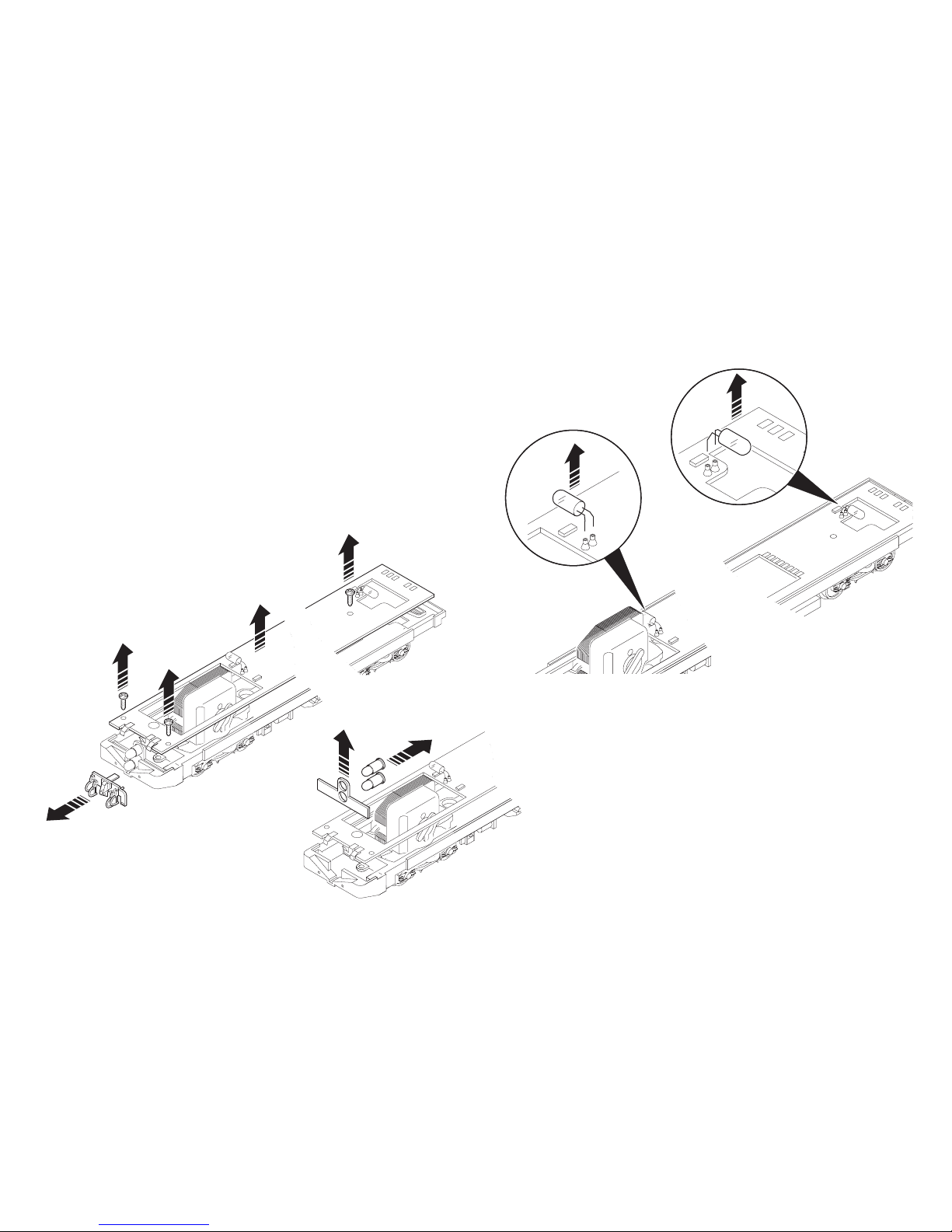

Glühlampen auswechseln Changing light bulbs Changer les ampoules Gloeilamp vervangen Sustituir la bombilla Cambiare la lampadina Glödlampor byts Elpærer skiftes

Page 32

Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of operation Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Engrase a las 40 horas de funcionamiento Lubriﬁcazione dopo circa 40 ore di funzionamento Smörjning efter ca. 40 driftstimmar Smøring efter ca. 40 driftstimer



Page 33

��

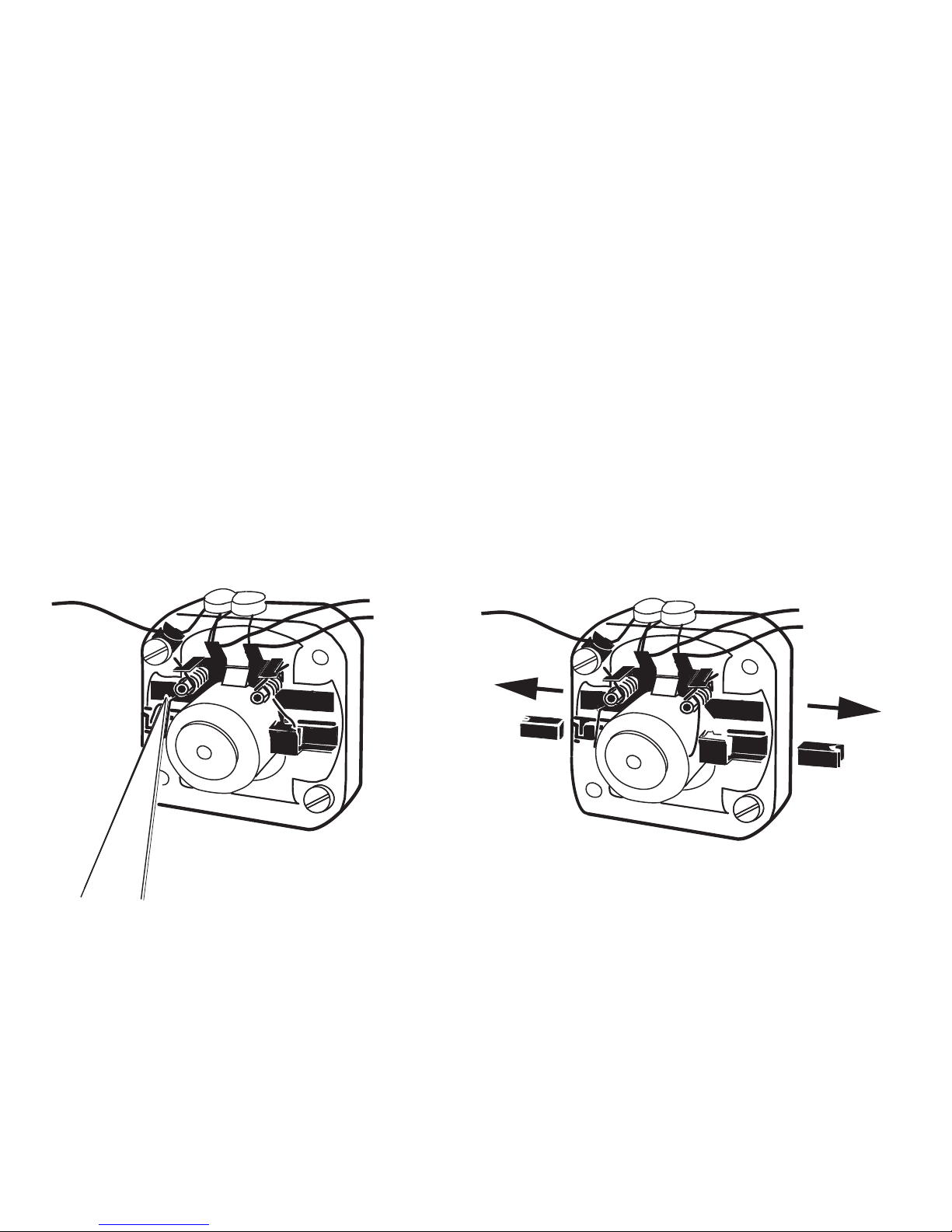

Motor-Bürsten auswechseln Changing motor brushes Changer les balais du moteur Koolborstels vervangen Cambio de las escobillas Sostituzione delle spazzole del motore Motorborstar byts Motorkul udskiftes

Page 34

Details der Darstellung

können von dem Modell

abweichen.

Page 35

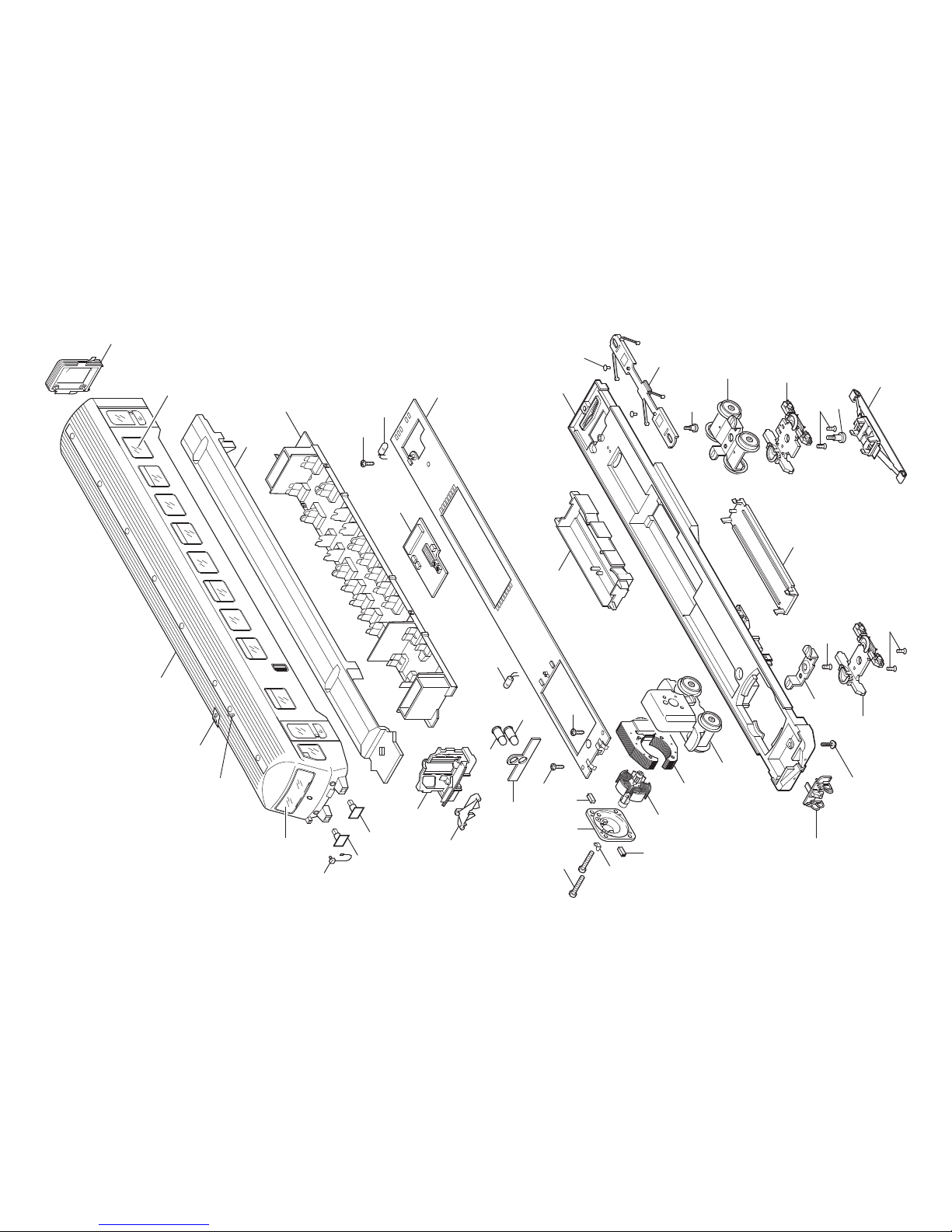

1 Aufbau Motorwagen 133 693 Aufbau Steuerwagen 133 695 2 Glasteile Motorwagen 140 417 Glasteile Steuerwagen 140 418 3 Antenne 299 810 4 Auspuff 215 526 5 Puffer links 206 450 6 Puffer rechts 206 440 7 Führerstand 206 620 8 Inneneinrichtung Motorwagen 206 470 Inneneinrichtung Steuerwagen 206 510 9 Faltenbalg 133 998

10 Schraube 786 820 11 Pufferbohle 212 525 12 Steuerleitung 212 524

13 Leiterplatte Innenbeleuchtung 206 230 14 Leiterplatte Schnittstelle 134 786 15 Schraube 786 750 16 Decoder 134 785 17 Glühlampe 610 080 18 Glühlampe 602 000 19 Glühlampe rot 611 011 20 Leiterplatte 611 860 21 Treibgestell 206 670 Beisatzrad 200 990 Lagerbolzen 231 840 22 Motorschild 386 940 23 Motorbürsten 601 460 24 Lötfahne 231 470

25 Zylinderschraube 785 140 26 Anker 386 820 27 Feldmagnet 389 000 Haftreifen 7 151 28 Träger Mororwagen 212 521 Träger Steuerwagen 212 522 29 Stützblech 206 650 30 Senkschraube 786 190 31 Drehgestellblende 212 511 Drehgestellblende Steuerwagen 212 515 32 Senkschraube 786 790 33 Halteplatte 240 520 34 Deckel 212 523 35 Klupplung 206 800 36 Bolzen 298 020 37 Zylinderansatzschraube 753 140 38 Drehgestell 206 820 39 Zylinderansatzschraube 753 510 40 Drehgestellblende 212 519 Drehgestellblende Steuerwagen 212 517 41 Schleifer 206 370

Page 36

Gebr. Märklin & Cie. GmbH Postfach 8 60 D-73008 Göppingen www.maerklin.com

134790/0908/HaEf

Änderungen vorbehalten

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
