marklin 37359 User Manual [en, de, nl, fr, sv +3]

Page 1

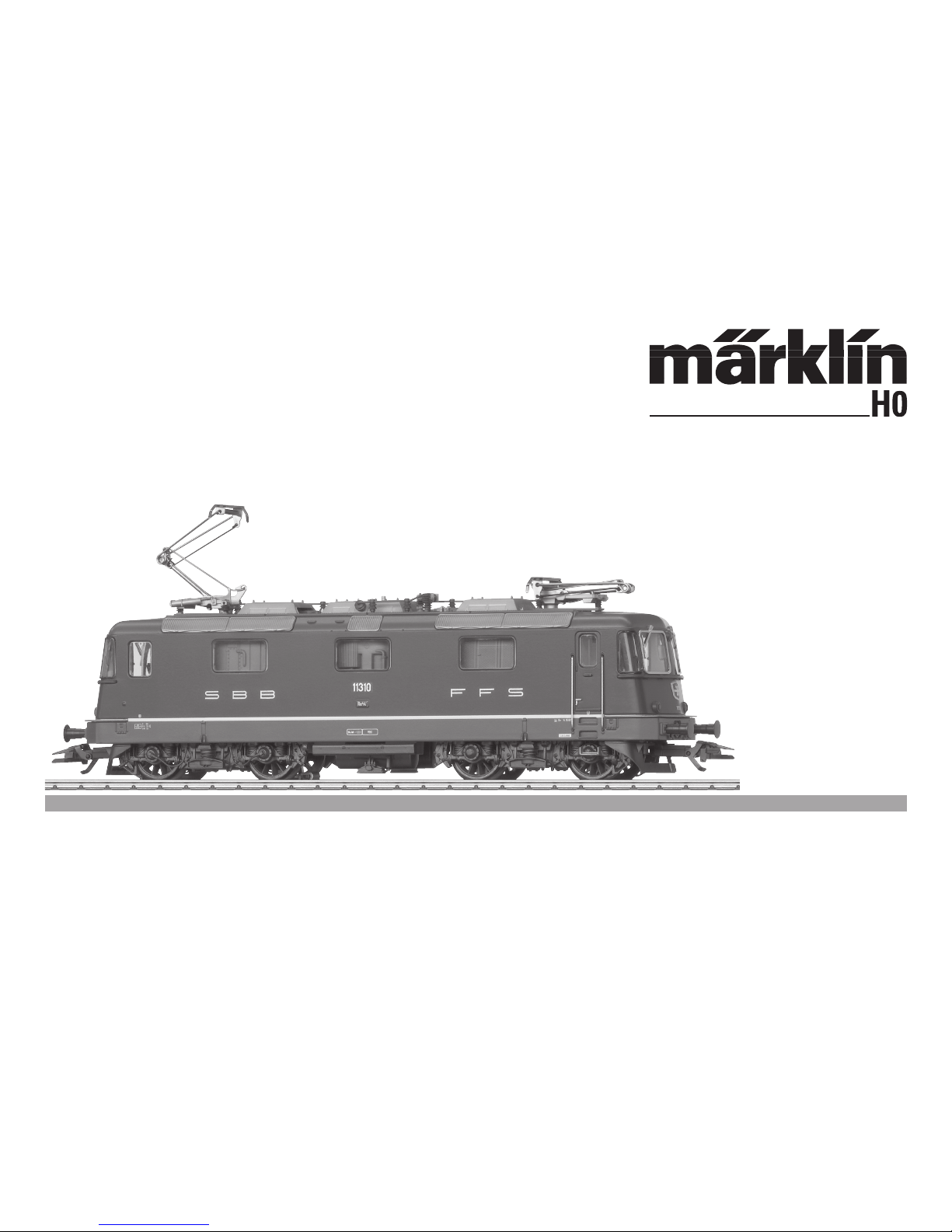

Modell der Elektrolokomotive Serie Re 4/4 II

37359

Page 2

Inhaltsverzeichnis: Seite Informationen zum Vorbild 4 Sicherheitshinweise 6 Wichtige Hinweise 6 Funktionen 6 Schaltbare Funktionen 7 Parameter / Register 22 Betriebshinweise 23 Wartung und Instandhaltung 26 Ersatzteile 34

Table of Contents: Page Information about the prototype 4 Safety Notes 8 Important Notes 8 Functions 8 Controllable Functions 9 Parameter / Register 22 Information about operation 23 Service and maintenance 26 Spare Parts 34

Sommaire : Page Informations concernant la locomotive réelle 5 Remarques importantes sur la sécurité 10 Information importante 10 Fonctionnement 10 Fonctions commutables 11 Paramètre / Registre 22 Remarques sur l’exploitation 23 Entretien et maintien 26 Pièces de rechange 34

Inhoudsopgave: Pagina Informatie van het voorbeeld 5 Veiligheidsvoorschriften 12 Belangrijke aanwijzing 12 Functies 12 Schakelbare functies 13 Parameter / Register 22 Opmerkingen over de werking 23 Onderhoud en handhaving 26 Onderdelen 34

Page 3

Indice de contenido: Página Aviso de seguridad 14 Notas importantes 14 Funciones 14 Funciones posibles 15 Parámetro / Registro 22 Instrucciones de uso 23 El mantenimiento 26 Recambios 34

Indice del contenuto: Pagina Avvertenze per la sicurezza 16 Avvertenze importanti 16 Funzioni 16 Funzioni commutabili 17 Parametro / Registro 22 Avvertenze per il funzionamento 23 Manutenzione ed assistere 26 Pezzi di ricambio 34

Innehållsförteckning: Sidan Säkerhetsanvisningar 18 Viktig information 18 Funktioner 18 Kopplingsbara funktioner 19 Parameter / Register 22 Driftanvisningar 23 Underhåll och reparation 26 Reservdelar 34

Indholdsfortegnelse: Side Vink om sikkerhed 20 Vigtige bemærkninger 20 Funktioner 20 Styrbare funktioner 21 Parameter / Register 22 Brugsanvisninger 23 Service og reparation 26 Reservedele 34

Page 4

Informationen zum Vorbild:

Die Schweizerischen Bundesbahnen (SBB) beschafften im Jahre 1964 die ersten sechs Lokomotiven der Baureihe Re 4/4 II. Die Maschinen waren mit einer Stundenleistung von 4.650 kW die bis dahin stärksten vierachsigen Lokomotiven. Die erreichbare Höchstgeschwindigkeit beträgt 140 km/h. Den ersten sechs Lokomotiven folgten von 1967 bis 1986 weitere 270 Stück.

Die Re 4/4 II der SBB werden in der ganzen Schweiz eingesetzt und tragen nach wie vor die Hauptlast des Güter- und Personenverkehrs der Schweiz.

1985 wurden die letzten Lokomotiven der Reihe Re 4/4 II an die SBB geliefert. Sie waren mit einer neuen Beleuchtungsanlage mit Rechteck-Scheinwerfern und zuschaltbarem Fernlicht ausgerüstet.

Bald darauf erhielt auch die Reihe Re 4/4 II die UIC-Steckdose an der Stirnseite, die den Anschluss an die genormten Steuer- und Kommunikations-Leitungen in Reisezügen ermöglicht. Dazu kam ein seitlicher Aufstieg mit Handlauf, der den Anschluss besser zugänglich macht. Mit diesem veränderten Antlitz präsentieren sich heute die meisten Loks dieses Typs.

Für den grenzübergreifenden Verkehr wurden ab 2002 über 20 Lokomotiven mit verschiedenen technischen Änderungen (Dachstromabnehmer, Indusi etc.) ausgestattet und als Serie Re 421 eingereiht.

Information about the Prototype:

In 1964 the Swiss Federal Railways (SBB) purchased the ﬁrst six class Re 4/4 II locomotives. These locomotives had a continuous output of 4,650 kilowatts (approx. 6,236 horsepower) and were the most powerful four-axle locomotives at the last time. The maximum speed was 140 km/h (approx. 88 mph). From 1967 to 1986 another 270 units were added to the original 6 locomotives.

The SBB’s class Re 4/4 II locomotives are used all over Switzerland, and are the principal form of motive power for freight and passenger trains in Switzerland.

In 1985 the last of the class Re 4/4 II locomotives were delivered to the SBB. They were equipped with a new headlight system with rectangular lights and separately controlled long distance headlights.

Soon thereafter the class Re 4/4 II was also equipped with the UIC receptacle on the ends of the locomotives for connections to standard control and communication lines in passenger trains. A side step was also added to facilitate access to the connections. Most of the locomotives in this class can presently be seen with this new look.

Starting in 2002, technical changes were made to over 20 locomotives (pantographs, inductive system, etc.) and designated as the class Re 421 for cross border trafﬁc.

Page 5

Informations concernant la locomotive réelle :

Les Chemins de fer Fédéraux suisses (CFF) ont acquis les six premières locomotives de la série Re 4/4 II en 1964. Avec un débit horaire de 4.650 kW, les locomotives étaient les machines à quatre essieux les plus puissantes à cette date. La vitesse maximum atteinte était de 140 km/h. Les six premières locomotives ont été suivies de 270 unités supplémentaires entre 1967 et 1986.

Les Re 4/4 II des CFF sont utilisées partout en Suisse et supportent toujours l’essentiel du fraﬁc voyageurs et marchandises de la Suisse.

C’est en 1985 que furent livrées les dernières locomotives de la série Re 4/4 II aux CFF. Elles étaient équipées d’un nouveau dispositif d’éclairage avec phares rectangulaires et phares de route commutables.

Peu de temps après, la série Re 4/4 II reçut également la prise de courant frontale UIC qui permet de se raccorder aux ﬁls pilotes et aux lignes de communication normalisés des trains voyageurs. A ceci s’ajouta une montée latérale équipée d’une main courante pour faciliter l’accès au raccordement. C’est avec ce nouveau visage que se présentent aujourd’hui la plupart des locomotives de ce type.

Aﬁn d’assurer le transport ferroviaire interfrontalier, plus de 20 locomotives ont subi à partir de 2002 diverses modiﬁcations techniques (pantographes, Indusi, etc.) et ont, à cet effet, été versées dans la série Re 421.

Informatie van het voorbeeld:

De Schweizerische Bundesbahnen (SBB) schaffen in 1964 de eerste zes lokomotieven van de serie Re 4/4 II aan. De machines waren met een uurvermogen van 4.650 kW de tot dan toe sterkste vierassige lokomotieven. De maximum snelheid is 140 km/h. Na de eerste zes lokomotieven volgden van 1967 to en met 1986 nog 270 exemplaren.

De Re 4/4 II van de SBB wordt in geheel Zwitserland ingezet en vervoert het leeuwedeel van het goederen- en personenverkeer in Zwitserland.

In 1985 werden de laatste locomotieven van de serie Re 4/4 II aan de SBB geleverd. Ze waren met een nieuwe verlichtingsinstallatie met rechthoekige schijnwerpers en inschakelbaar spotlicht uitgerust.

Spoedig daarna kreeg ook de serie Re 4/4 II de UICcontactdoos op het front die de aansluiting van genormaliseerde regel- en communicatieleidingen in reizigerstreinen mogelijk maakt. Daarvoor is ook een loopplank aan de zijkant met handgreep aangebracht, die de aansluiting beter toegankelijk maakt. Met dit veranderde uiterlijk laten deze meeste locs van dit type zich tegenwoordig zien.

Voor het grensoverschrijdende verkeer werden vanaf 2002 meer dan 20 locomotieven met verschillende technische wijzigingen (pantograaf, indusi magneten e.d.) uitgerust en omgenummerd naar serie Re 421.

Page 6

Sicherheitshinweise

• Die Lok darf nur mit einem dafür bestimmten Betriebssystem (Märklin Wechselstrom, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden.

• Nur Schaltnetzteile/Transformatoren verwenden, die Ihrer örtlichen Netzspannung entsprechen.

• Die Lok darf nur aus einer Leistungsquelle versorgt werden.

• Beachten Sie unbedingt die Sicherheitshinweise in der Bedienungsanleitung zu Ihrem Betriebssystem.

• Für den konventionellen Betrieb der Lok muss das Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

• Setzen Sie das Modell keiner direkten Sonneneinstrahlung, starken Temperaturschwankungen oder hoher Luftfeuchtigkeit aus.

•

ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.

Wichtige Hinweise

• Die Bedienungsanleitung und die Verpackung sind Bestandteile des Produktes und müssen deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben werden.

• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.

• Gewährleistung und Garantie gemäß der beiliegenden Garantieurkunde.

• Entsorgung: www.maerklin.com/en/imprint.html

Funktionen

• Erkennung der Betriebsart: automatisch.

• Einstellbare Adressen: 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adresse ab Werk: 44

• Mfx-Technologie für Mobile Station / Central Station. Name ab Werk: Re 4/4 II 11310

• Veränderbare Anfahrverzögerung (ABV).

• Veränderbare Bremsverzögerung (ABV).

• Veränderbare Höchstgeschwindigkeit.

• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsverzögerung, Höchstgeschwindigkeit): über Control Unit, Mobile Station oder Central Station.

• Fahrtrichtungsabhängige Stirnbeleuchtung.

• Im Analogbetrieb stehen nur die Fahr- und Lichtwechselfunktionen zur Verfügung.

• Spielewelt-Modus.

Weiterführende Erläuterungen zum Spielewelt-Modus ﬁnden Sie in der ergänzenden Anleitung (beiliegend).

Page 7

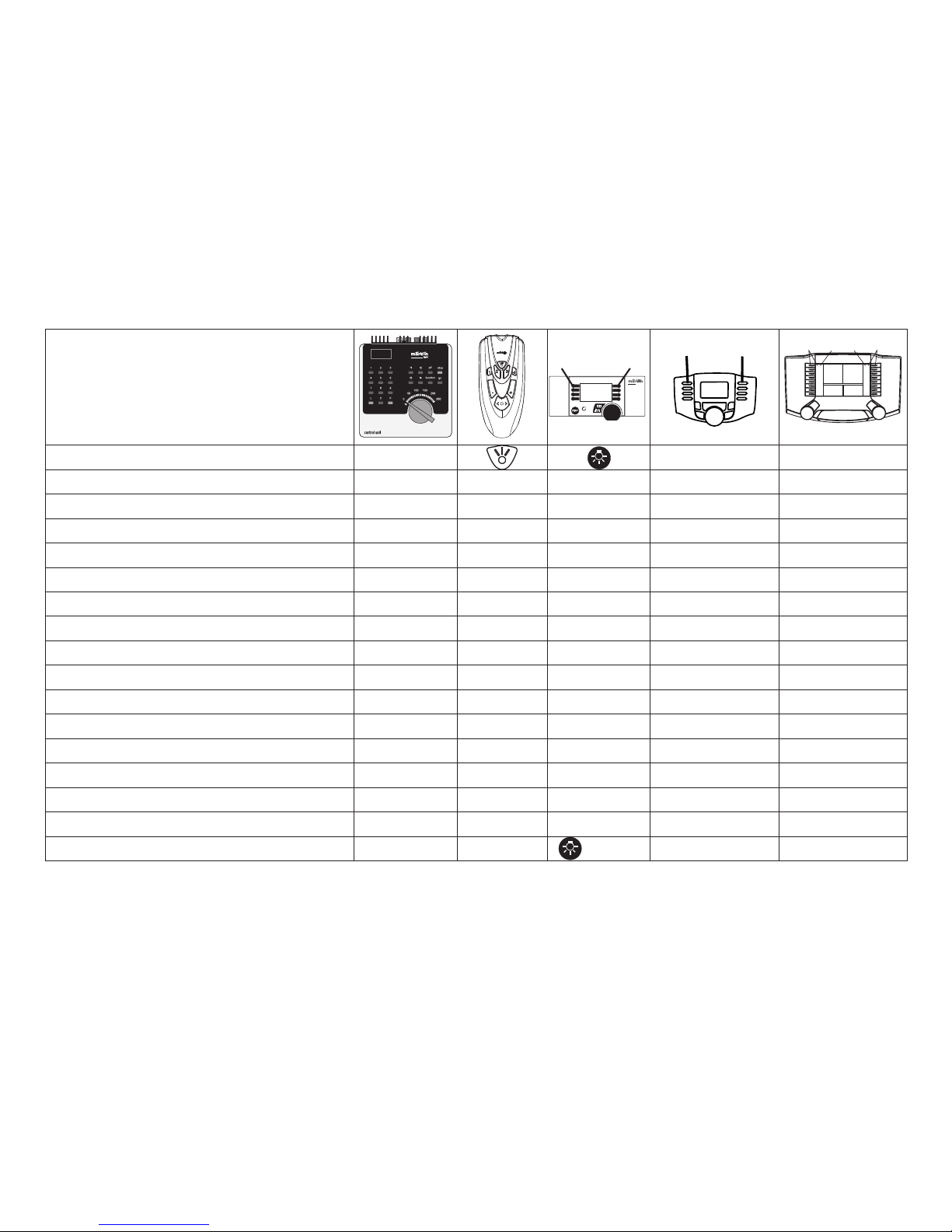

Schaltbare Funktionen

Digital/Systems

Spitzensignal function/off Funktion f0 Funktion f0 Schlusslicht rot f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1 Betriebsgeräusch f2 Funktion 2 Funktion 5 Funktion f2 Funktion f2 Geräusch: Lokpfeife f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV, aus f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Geräusch: Bremsenquietschen aus — — Funktion 6 Funktion f5 Funktion f5 Spitzensignal Führerstand 2 aus * — — Funktion 1 Funktion f6 Funktion f6 Geräusch: Schaffnerpﬁff — — Funktion 7 Funktion f7 Funktion f7 Spitzensignal Führerstand 1 aus * — — Funktion 8 Funktion f8 Funktion f8 Geräusch: Rangierpﬁff — — — Funktion f9 Funktion f9 Geräusch: Kompressor — — — Funktion f10 Funktion f10 Geräusch: Schienenstöße — — — Funktion f11 Funktion f11 Geräusch: Sanden — — — Funktion f12 Funktion f12 Rangiergang — — — Funktion f13 Funktion f13 Geräusch: Lüfter — — — Funktion f14 Funktion f14 Geräusch: Bremsenquietschen aus ** — — — Funktion f15 Funktion f15 Warnsignal (rot) — —

+ f1 + f8

f0 + f6 + f8 f0 + f6 + f8

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

* nur in Verbindung mit Spitzensignal ** nur für „Spielewelt“ (nicht verschieben, nicht mappen)

Page 8

Functions

• Recognition of the mode of operation: automatic.

• Addresses that can be set:

1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Address set at the factory: 44

• Mfx technology for the Mobile Station / Central Station. Name set at the factory: Re 4/4 II 11310

• Adjustable Acceleration delay (ABV).

• Adjustable Braking delay (ABV).

• Adjustable maximum speed.

• Setting the locomotive parameters (address, acceleration/braking delay, maximum speed): with the Control Unit, Mobile Station, Central Station.

• Headlights, changing over with the direction of travel.

• Only the train control functions and headlight changeover feature are available in analog operation.

• World of Operation Mode.

Additional explanations about the World of Operation mode can be found in the supplemental instructions (included).

Safety Notes

• This locomotive is to be used only with an operating system designed for it (Märklin AC, Märklin Delta, Märklin Digital or Märklin Systems).

• Use only switched mode power supply units and transformers that are designed for your local power system.

• This locomotive must never be supplied with power from more than one transformer.

• Pay close attention to the safety notes in the instructions for your operating system.

• The feeder track must be equipped to prevent interference with radio and television reception, when the locomotive is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose.

• Do not expose the model to direct sunlight, extreme changes in temperature, or high humidity.

• WARNING! Sharp edges and points required for operation.

Important Notes

• The operating instructions and the packaging are a component part of the product and must therefore be kept as well as transferred along with the product to others.

• Please see your authorized Märklin dealer for repairs or spare parts.

• The warranty card included with this product speciﬁes the warranty conditions.

• Disposing: www.maerklin.com/en/imprint.html

Page 9

Controllable Functions

Digital/Systems

Headlights function/off Funktion f0 Funktion f0 Red marker light f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1 Locomotive operating sounds f2 Funktion 2 Funktion 5 Funktion f2 Funktion f2 Sound effect: Locomotive whistle f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV, off f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Sound effect: Squealing brakes off — — Funktion 6 Funktion f5 Funktion f5 Headlights Engineer‘s Cab 2 off * — — Funktion 1 Funktion f6 Funktion f6 Sound effect: Conductor whistle — — Funktion 7 Funktion f7 Funktion f7 Headlights Engineer‘s Cab 1 off * — — Funktion 8 Funktion f8 Funktion f8 Sound effect: Switching whistle — — — Funktion f9 Funktion f9 Sound effect: compressor — — — Funktion f10 Funktion f10 Sound effedt: rail joints — — — Funktion f11 Funktion f11 Sound effect: sanding — — — Funktion f12 Funktion f12 Low speed switching range — — — Funktion f13 Funktion f13 Sound effect: Blower — — — Funktion f14 Funktion f14 Sound effect: Squealing brakes off ** — — — Funktion f15 Funktion f15 Warning signal (red) — —

+ f1 + f8

f0 + f6 + f8 f0 + f6 + f8

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

* only in conjunction with Headlights/marker lights ** only for „World of Operation“ (do not move, do not map)

Page 10

Remarques importantes sur la sécurité

•

La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin AC, Märklin Delta, Märklin Digital ou Märklin Systems).

• Utiliser uniquement des convertisseurs et transformateurs correspondant à la tension du secteur local.

• La locomotive ne peut être alimentée en courant que par une seule source de courant.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi de votre système d’exploitation.

• Pour l’exploitation de la locomotive en mode conventionnel, la voie de raccordement doit être déparasitée. A cet effet, utiliser le set de déparasitage réf. 74046. Le set de déparasitage ne convient pas pour l’exploitation en mode numérique.

• Ne pas exposer le modèle à un ensoleillement direct, à de fortes variations de température ou à un taux d‘humidité important.

• ATTENTION! Pointes et bords coupants lors du fonctionnement du produit.

Information importante

• La notice d‘utilisation et l’emballage font partie intégrante du produit ; ils doivent donc être conservés et, le cas échéant, transmis avec le produit.

• Pour toute réparation ou remplacement de pièces, adresses-vous à votre détaillant-spécialiste Märklin.

• Garantie légale et garantie contractuelle conformément au certiﬁcat de garantie ci-joint.

• Elimination : www.maerklin.com/en/imprint.html

Fonctionnement

• Détection du mode d’exploitation : automatique.

• Adresses disponibles : 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adresse encodée en usine : 44

• Technologie mfx pour Mobile Station / Central Station. Nom encodée en usine : Re 4/4 II 11310

• Temporisation d’accélération réglable (ABV).

• Temporisation de freinage réglable (ABV).

• Vitesse maximale réglable.

• Réglage des paramètres de la loco (adresse, temporisation accélér.-freinage, vitesse maximale) : via Control Unit, Mobile Station ou Central Station.

• Feux de signalisation avec inversion selon sens de marche.

• En mode d’exploitation analogique, seules les fonctions relatives à la conduite et à l‘inversion des feux sont disponibles.

• Mode Univers ludique.

Vous trouverez d’autres explications relatives au mode «Univers ludique» dans la notice complémentaire (jointe).

Page 11

Fonctions commutables

Digital/Systems

Fanal éclairage function/off Funktion f0 Funktion f0 Feu de ﬁn de convoi rouge f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1 Bruit de roulement f2 Funktion 2 Funktion 5 Funktion f2 Funktion f2 Bruitage : Sifﬂet locomotive f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV, désactivé f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Bruitage : Grincement de freins désactivé — — Funktion 6 Funktion f5 Funktion f5 Fanal cabine de conduite 2 éteint * — — Funktion 1 Funktion f6 Funktion f6 Bruitage : Sifﬂet Contrôleur — — Funktion 7 Funktion f7 Funktion f7 Fanal cabine de conduite 1 éteint * — — Funktion 8 Funktion f8 Funktion f8 Bruitage : Sifﬂet pour manœuvre — — — Funktion f9 Funktion f9 Bruitage : Compresseur — — — Funktion f10 Funktion f10 Bruitage : joints de rail — — — Funktion f11 Funktion f11 Bruitage : Sablage — — — Funktion f12 Funktion f12 Vitesse de manœuvre — — — Funktion f13 Funktion f13 Bruitage : ventilateur — — — Funktion f14 Funktion f14 Bruitage : Grincement de freins désactivé ** — — — Funktion f15 Funktion f15 Signal d‘avertissement (rouge) — —

+ f1 + f8

f0 + f6 + f8 f0 + f6 + f8

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

* uniquement en combinaison avec Fanal éclairage ** valable uniquement pour «univers ludique» (ne pas déplacer, pas de mapping)

Page 12

Functies

• Herkenning van het bedrijfssysteem: automatisch.

• Instelbare adressen:

1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Vanaf de fabriek ingesteld: 44

• Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: Re 4/4 II 11310

• Instelbare optrekvertraging (ABV).

• Instelbare afremvertraging (ABV).

• Instelbare maximumsnelheid.

• Instellen van de locomotiefparameters (adres, optrek-/ afremvertraging, maximumsnelheid): d.m.v. Control Unit, Mobile Station of Central Station.

• Rijrichtingafhankelijke frontseinen.

• In analoogbedrijf zijn alleen de rij- en lichtwissel-functies beschikbaar.

• Speelwereld-modus.

Nadere toelichting voor de speelwereld-modus vindt u in de bijgevoegde uitgebreide gebruiksaanwijzing.

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrijfssysteem (Märklin AC, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden.

• Alleen net-adapters en transformatoren gebruiken waarvan de aangegeven netspanning overeenkomt met de netspanning ter plaatse.

• De loc mag niet vanuit meer dan een stroomvoorziening gelijktijdig gevoed worden.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebruiksaanwijzing van uw bedrijfssysteem.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• Stel het model niet bloot aan in directe zonnestraling, sterke temperatuurwisselingen of hoge luchtvochtigheid.

• OPGEPAST! Functionele scherpe kanten en punten.

Belangrijke aanwijzing

• De gebruiksaanwijzing en de verpakking zijn een bestanddeel van het product en dienen derhalve bewaard en meegeleverd te worden bij het doorgeven van het product.

• Voor reparatie of onderdelen kunt u zich tot uw Märklin handelaar wenden.

• Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs.

• Afdanken: www.maerklin.com/en/imprint.html

Page 13

Schakelbare functies

Digital/Systems

Frontsein function/off Funktion f0 Funktion f0 Sluitlicht rood f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1 Rijgeluiden f2 Funktion 2 Funktion 5 Funktion f2 Funktion f2 Geluid: locﬂuit f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV, uit f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Geluid: piepende remmen uit — — Funktion 6 Funktion f5 Funktion f5 Frontsein cabine 2 uit * — — Funktion 1 Funktion f6 Funktion f6 Geluid: conducteurﬂuit — — Funktion 7 Funktion f7 Funktion f7 Frontsein cabine 1 uit * — — Funktion 8 Funktion f8 Funktion f8 Geluid: rangeerﬂuit — — — Funktion f9 Funktion f9 Geluid: compressor — — — Funktion f10 Funktion f10 Geluid: raillassen — — — Funktion f11 Funktion f11 Geluid: zandstrooier — — — Funktion f12 Funktion f12 Rangeerstand — — — Funktion f13 Funktion f13 Geluid: ventilator — — — Funktion f14 Funktion f14 Geluid: piepende remmen uit ** — — — Funktion f15 Funktion f15 Waarschuwingslichten (rood) — —

+ f1 + f8

f0 + f6 + f8 f0 + f6 + f8

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

* alleen in combinatie met Frontsein ** alleen voor “Speelwereld” (niet verschuiven, niet mappen)

Page 14

Aviso de seguridad

• La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin AC – Märklin Delta – Märklin Digital o Märklin Systems).

• Emplear únicamente fuentes de alimentación conmutadas y transformadores que sean de la tensión de red local.

• La alimentación de la locomotora deberá realizarse desde una sola fuente de suminitro.

• Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

• Para el funcionamiento convencional de la locomotora deben suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

• No exponer el modelo en miniatura a la radiación solar directa, a oscilaciones fuertes de temperatura o a una humedad del aire elevada.

• ¡ATENCIÓN! Esquinas y puntas aﬁladas condicionadas a la función.

Notas importantes

• Las instrucciones de empleo y el embalaje forman parte íntegra del producto y, por este motivo, deben guardarse y entregarse junto con el producto en el caso de venderlo o transmitirlo a otro.

• Para reparaciones o recambios contacte con su proveedor Märklin especializado.

• Responsabilidad y garantía conforme al documento de garantía que se adjunta.

• Eliminación: www.maerklin.com/en/imprint.html

Funciones

• Reconocimiento del sistema: automático.

• Códigos disponibles: 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Código de fábrica: 44

• Tecnología mfx para la Mobile Station/Central Station. Nombre de fábrica: Re 4/4 II 11310

• Arranque lento variable (ABV).

• Frenado lento variable (ABV).

• Velocidad máxima variable.

• Fijar parámetros de la locomotora (código, arranque y frenado, velocidad máxima): por el Control Unit, Mobile Station o Central Station.

• Faros frontales dependendientes del sentido de marcha.

• En funcionamiento en modo analógico están disponibles únicamente las funciones de tracción y de alternancia de luces.

• Modo Mundo de Juegos.

Encontrará explicaciones sobre el modo Mundo de Juegos en las instrucciones complementarias (adjuntas).

Page 15

Funciones posibles

Digital/Systems

Señal de cabeza function/off Funktion f0 Funktion f0 Luces de cola rojas f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1 Ruido de marcha f2 Funktion 2 Funktion 5 Funktion f2 Funktion f2 Ruido del silbido de la locomotora f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV, apagado f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Ruido: Desconectar chirrido de los frenos — — Funktion 6 Funktion f5 Funktion f5 Señal de cabeza cabina de conducción 2 apagada * — — Funktion 1 Funktion f6 Funktion f6 Ruido: Silbato de Revisor — — Funktion 7 Funktion f7 Funktion f7 Señal de cabeza cabina de conducción 1 apagada * — — Funktion 8 Funktion f8 Funktion f8 Ruido: Silbato de maniobras — — — Funktion f9 Funktion f9 Ruido: Compresor — — — Funktion f10 Funktion f10 Ruido: Juntas de carriles — — — Funktion f11 Funktion f11 Ruido: Arenado — — — Funktion f12 Funktion f12 Maniobrar (velocidad lenta) — — — Funktion f13 Funktion f13 Ruido: Ventilador — — — Funktion f14 Funktion f14 Ruido: Desconectar chirrido de los frenos ** — — — Funktion f15 Funktion f15 Luces de advertencia (rojo) — —

+ f1 + f8

f0 + f6 + f8 f0 + f6 + f8

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

* sólo junto con Señal de cabeza ** sólo para el „Mundo de Juegos“ (no deslizar, no mapear)

Page 16

Funzioni

• Riconoscimento del tipo di funzionamento: automatico.

• Indirizzi impostabili: 1-80 (Control Unit 6021/Mobile Station 60651/652)

1-255 (Central Station 6021x/Mobile Station 60653)

• Indirizzo di fabbrica: 44

• Tecnologia Mfx per Mobile Station / Central Station. Nome di fabbrica: Re 4/4 II 11310

• Ritardo di avviamento modiﬁcabile (ABV).

• Ritardo di frenatura modiﬁcabile (ABV).

• Velocità massima modiﬁcabile.

• Regolazione dei parametri della locomotiva (indirizzo, ritardo di avviamento/frenatura, velocità massima): tramite Control Unit, Mobile Station oppure Central Station.

• Illuminazione di testa dipendente dalla direzione di marcia.

• Nel funzionamento analogico si hanno a disposizione solamente le funzioni di marcia e di commutazione dei fanali.

• Modalità Mondo del Gioco.

Ulteriori spiegazioni sulla modalità Mondo del Gioco potete trovarle nelle istruzioni supplementari (accluse).

Avvertenze per la sicurezza

• Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (Märklin AC, Märklin Delta, Märklin Digital oppure Märklin Systems).

• Impiegare soltanto alimentatori “switching“ e trasformatori che corrispondono alla Vostra tensione di rete locale.

• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Vogliate prestare assolutamente attenzione alle avvertenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

• Per il funzionamento tradizionale della locomotiva il binario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

• Non esponete tale modello ad alcun irraggiamento solare diretto, a forti escursioni di temperatura oppure a elevata umidità dell’aria.

• AVVERTENZA! Per motivi funzionali i bordi e le punte sono spigolosi.

Avvertenze importanti

• Le istruzioni di impiego e l‘imballagio costituiscono un componente sostanziale del prodotto e devono pertanto venire conservati nonché consegnati insieme in caso di ulteriore cessione del prodotto.

• Per le riparazioni o le parti di ricambio, contrattare il rivenditore Märklin.

• Prestazioni di garanzia e garanzia in conformità all’accluso certiﬁcato di garanzia.

• Smaltimento: www.maerklin.com/en/imprint.html

Page 17

Funzioni commutabili

Digital/Systems

Segnale di testa function/off Funktion f0 Funktion f0 Fanale di coda rosso f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1 Rumore di marcia f2 Funktion 2 Funktion 5 Funktion f2 Funktion f2 Rumore: Fischio da locomotiva f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV, spento f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Rumore: stridore dei freni escluso — — Funktion 6 Funktion f5 Funktion f5 Segnale di testa cabina di guida 2 spento * — — Funktion 1 Funktion f6 Funktion f6 Rumore: ﬁschio di capotreno — — Funktion 7 Funktion f7 Funktion f7 Segnale di testa cabina di guida 1 spento * — — Funktion 8 Funktion f8 Funktion f8 Rumore: ﬁschio di manovra — — — Funktion f9 Funktion f9 Rumore: compressore — — — Funktion f10 Funktion f10 Rumore: giunzioni delle rotaie — — — Funktion f11 Funktion f11 Rumore: sabbiatura — — — Funktion f12 Funktion f12 Andatura da manovra — — — Funktion f13 Funktion f13 Rumore: ventilatori — — — Funktion f14 Funktion f14 Rumore: stridore dei freni escluso ** — — — Funktion f15 Funktion f15 Spie di segnalazione (rosso) — —

+ f1 + f8

f0 + f6 + f8 f0 + f6 + f8

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

* soltanto in abbinamento con Segnale di testa ** solo per „Mondo del Gioco“ (non spostare, non mappare)

Page 18

Funktioner

• Driftsättet igenkänns automatiskt.

• Inställbara adresser: 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adress från tillverkaren: 44

• Mfx-teknologi för Mobile Station / Central Station. Namn från tillverkaren: Re 4/4 II 11310

• Accelerationsfördröjning kan ändras (ABV).

• Bromsfördröjning kan ändras (ABV).

• Toppfart kan ändras.

• Inställning av lokparametrar (Adress, acceleration/ bromsfördröjning, toppfart): Via Control Unit, Mobile Station eller Central Station.

• Körriktningsberoende frontbelysning.

• Vid analog körning är endast den automatiska ljusväxlingsfunktionen tillgänglig.

• Simulatormiljö-modus.

Ytterligare information om Simulatormiljön återﬁnns i tillhörande bruksanvisning (bifogas).

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems).

• Använd endast nätadaptrar och transformatorer anpassade för det lokala elnätet.

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.

• När motorvagnens lokdel ska köras med konventionell/ analog drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyddet får inte användas vid digital körning.

• Modellen får inte utsättas för direkt solljus, häftiga temperaturväxlingar eller hög luftfuktighet.

• VARNING! Funktionsbetingade vassa kanter och spetsar.

Viktig information

• Bruksanvisningen och förpackningen är en del av produkten och måste därför sparas och alltid medfölja produkten.

• Kontakta din Märklinfackhandlare för reparationer och reservdelar.

• Garantivillkor framgår av bifogade garantibevis.

• Hantering som avfall: www.maerklin.com/en/imprint.html

Page 19

Kopplingsbara funktioner

Digital/Systems

Frontstrålkastare function/off Funktion f0 Funktion f0 Slutljus rött f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1 Körljud f2 Funktion 2 Funktion 5 Funktion f2 Funktion f2 Ljud: Lokvissla f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV, från f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Ljud: Bromsgnissel, från — — Funktion 6 Funktion f5 Funktion f5 Frontstrålkastare Förarhytt 2 släckta * — — Funktion 1 Funktion f6 Funktion f6 Ljud: Konduktörvissla — — Funktion 7 Funktion f7 Funktion f7 Frontstrålkastare Förarhytt 1 släckta * — — Funktion 8 Funktion f8 Funktion f8 Ljud: Rangervissla — — — Funktion f9 Funktion f9 Ljud: Kompressor — — — Funktion f10 Funktion f10 Ljud: Rälsskarvar — — — Funktion f11 Funktion f11 Ljud: Sandning — — — Funktion f12 Funktion f12 Rangerkörning — — — Funktion f13 Funktion f13 Ljud: Fläktar — — — Funktion f14 Funktion f14 Ljud: Bromsgnissel, från ** — — — Funktion f15 Funktion f15 Varningssignalen (röd) — —

+ f1 + f8

f0 + f6 + f8 f0 + f6 + f8

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

* endast tillsammans med Frontstrålkastare ** endast för “simulatormiljö“ (ﬂyttas ej, mappas ej)

Page 20

Funktioner

• Registrering af driftsarten: automatisk.

• Indstillelige adresser: 1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 6021x/Mobile Station 60653)

• Adresse ab fabrik: 44

• Mfx-teknologi til Mobile Station / Central Station. Navn ab fabrik: Re 4/4 II 11310

• Indstillelig kørselsforsinkelse (ABV).

• Indstillelig bremseforsinkelse (ABV).

• Indstillelig maksimalhastighed.

• Indstilling af lokomotivparametrene (adresse, kørsels-/ bremseforsinkelse, maksimalhastighed): Via Control Unit, Mobile Station eller Central Station.

• Køreretningsafhængig frontbelysning.

• I analogdrift er det kun køre- og lysskiftefunktionerne, der er tilgængelige.

• World of Operation-modus.

Yderligere bemærkninger om World of Operation-modus ﬁndes i den supplerende vejledning (vedlagt).

Vink om sikkerhed

•

Lokomotivet må kun bruges med et driftssystem (Märklin AC, Märklin Delta, Märklin Digital eller Märklin Systems), der er beregnet dertil.

• Anvend kun DC-DC-omformere og transformatorer, der passer til den lokale netspænding.

• Lokomotivet må ikke forsynes fra mere end én strømkilde ad gangen.

• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

• Ved konventionel drift af lokomotivet skal tilslutningssporet støjdæmpes. Dertil skal anvendes støjdæmpningssættet

74046. Støjdæmpningssættet er ikke egnet til digital drift.

• Modellen må ikke udsættes for direkte sollys, store temperaturudsving eller høj luftfugtighed.

• ADVARSEL! Skarpe kanter og spidser pga. funktionen.

Vigtige bemærkninger

• Betjeningsvejledning og emballage hører til produktet og skal derfor gemmes og medfølge, hvis produktet gives videre til andre.

• For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.

• Garanti ifølge vedlagte garantibevis.

• Bortskafning: www.maerklin.com/en/imprint.html

Page 21

Styrbare funktioner

Digital/Systems

Frontsignal function/off Funktion f0 Funktion f0 Slutlys rødt f1 Funktion 1 Funktion 3 Funktion f1 Funktion f1 Kørelyd f2 Funktion 2 Funktion 5 Funktion f2 Funktion f2 Lyd: Lokomotivﬂøjte f3 Funktion 3 Funktion 4 Funktion f3 Funktion f3 ABV, fra f4 Funktion 4 Funktion 2 Funktion f4 Funktion f4 Lyd: Pibende bremser fra — — Funktion 6 Funktion f5 Funktion f5 Frontsignal, førerstand 2 slukket * — — Funktion 1 Funktion f6 Funktion f6 Lyd: Billetkontrollørﬂøjt — — Funktion 7 Funktion f7 Funktion f7 Frontsignal, førerstand 1 slukket * — — Funktion 8 Funktion f8 Funktion f8 Lyd: Rangerﬂøjt — — — Funktion f9 Funktion f9 Lyd: Kompressor — — — Funktion f10 Funktion f10 Lyd Skinnestød — — — Funktion f11 Funktion f11 Lyd: sanding — — — Funktion f12 Funktion f12 Rangergear — — — Funktion f13 Funktion f13 Lyd: Blæser — — — Funktion f14 Funktion f14 Lyd: Pibende bremser fra ** — — — Funktion f15 Funktion f15 Advarselssignal (rød) — —

+ f1 + f8

f0 + f6 + f8 f0 + f6 + f8

STOP

mobile station

systems

f0 - f3 f4 - f7

f0 f8 f0f8

* kun i forbindelse med Frontsignal ** kun til „World of Operation“ (må ikke forskydes, må ikke mapp

Page 22

CV (Parameter) • CV (Parameter) • CV (Paramètre) • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV (Parameter) • CV (Parameter)

CV-Nr.

Wert • Value •

Valeur • Waarde •

Valor • Valore •

Värde • Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 01 - (80)* 255

Anfahrverzögerung • Acceleration delay • Temporisation accélération • Optrekvertraging • Regulación arranque • Ritardo di avviamento •

Igångsättningsreglering • Kørselsforsinkelse

03 01 - (63)* 255

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging • Frenado lento • Ritardo di frenatura • Bromsfördröjning • Bremseforsinkelse

04 01 - (63)* 255

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

05 01 - (63)* 255

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Ripristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien

08 08

Lautstärke • Volume • Volume haut-parleur • Volume • Volumen del sonido • Intensità del suono • Ljudstyrka • Lydstyrke

63 01- (63)* 255

* () = Control Unit 6021/Mobile Station 60651/653

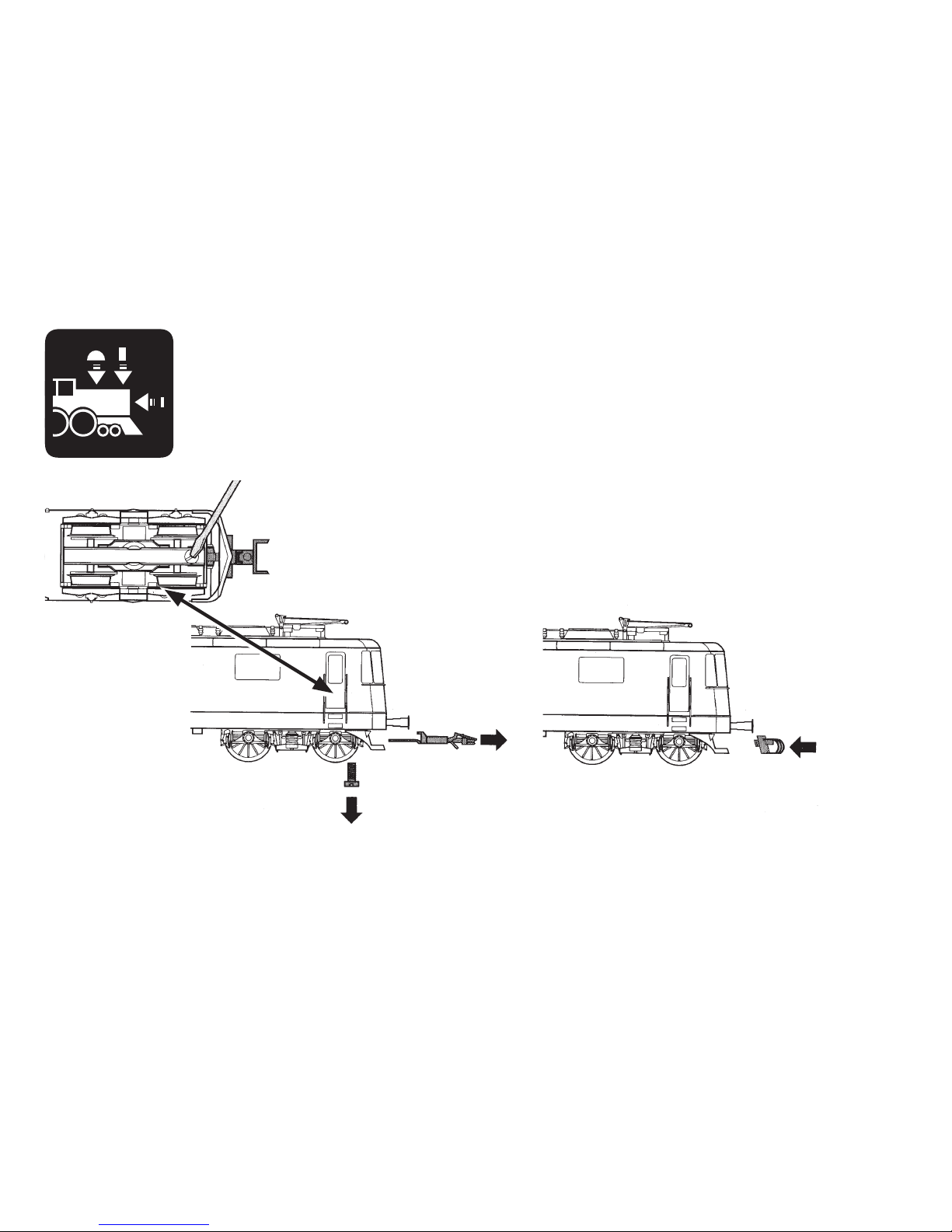

Page 23

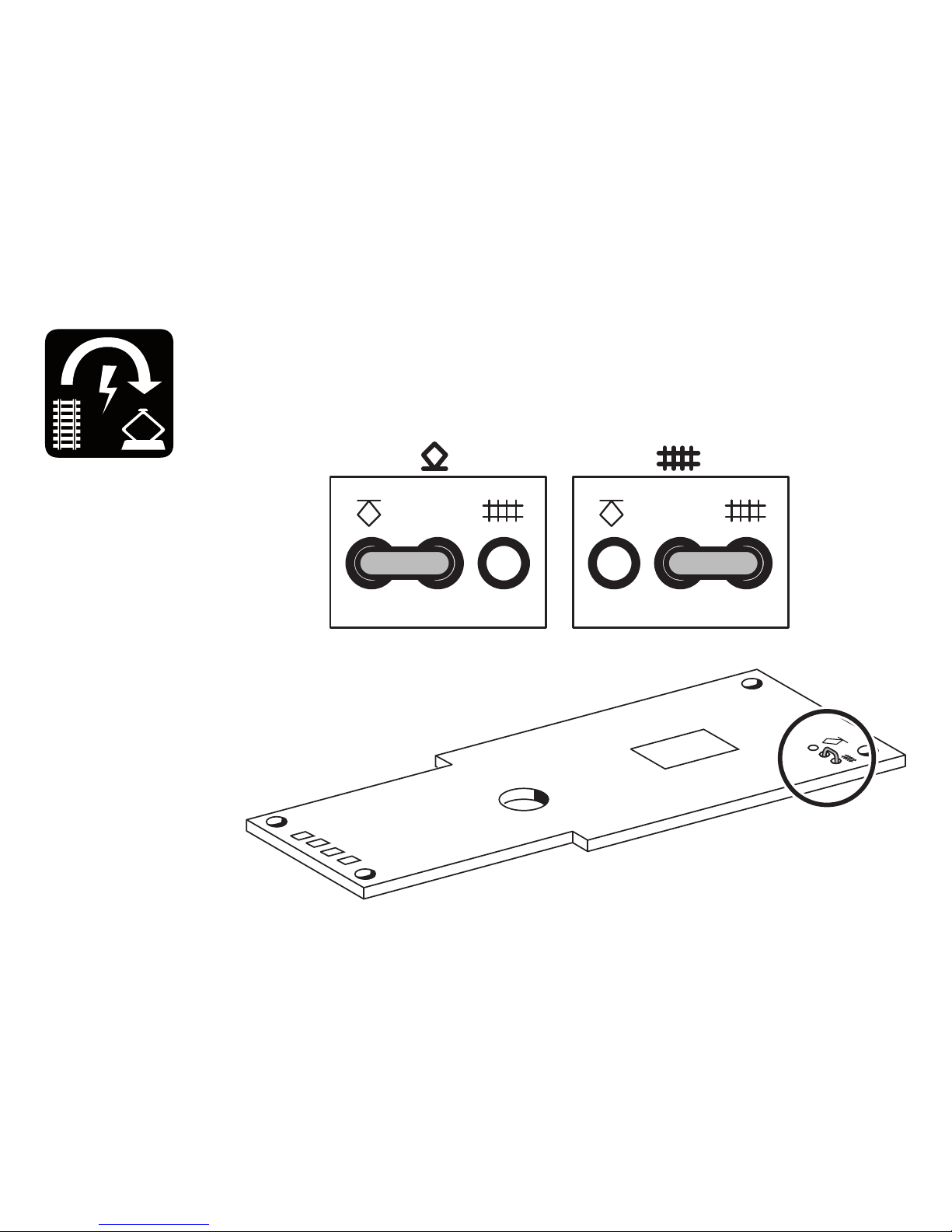

Page 24

Page 25

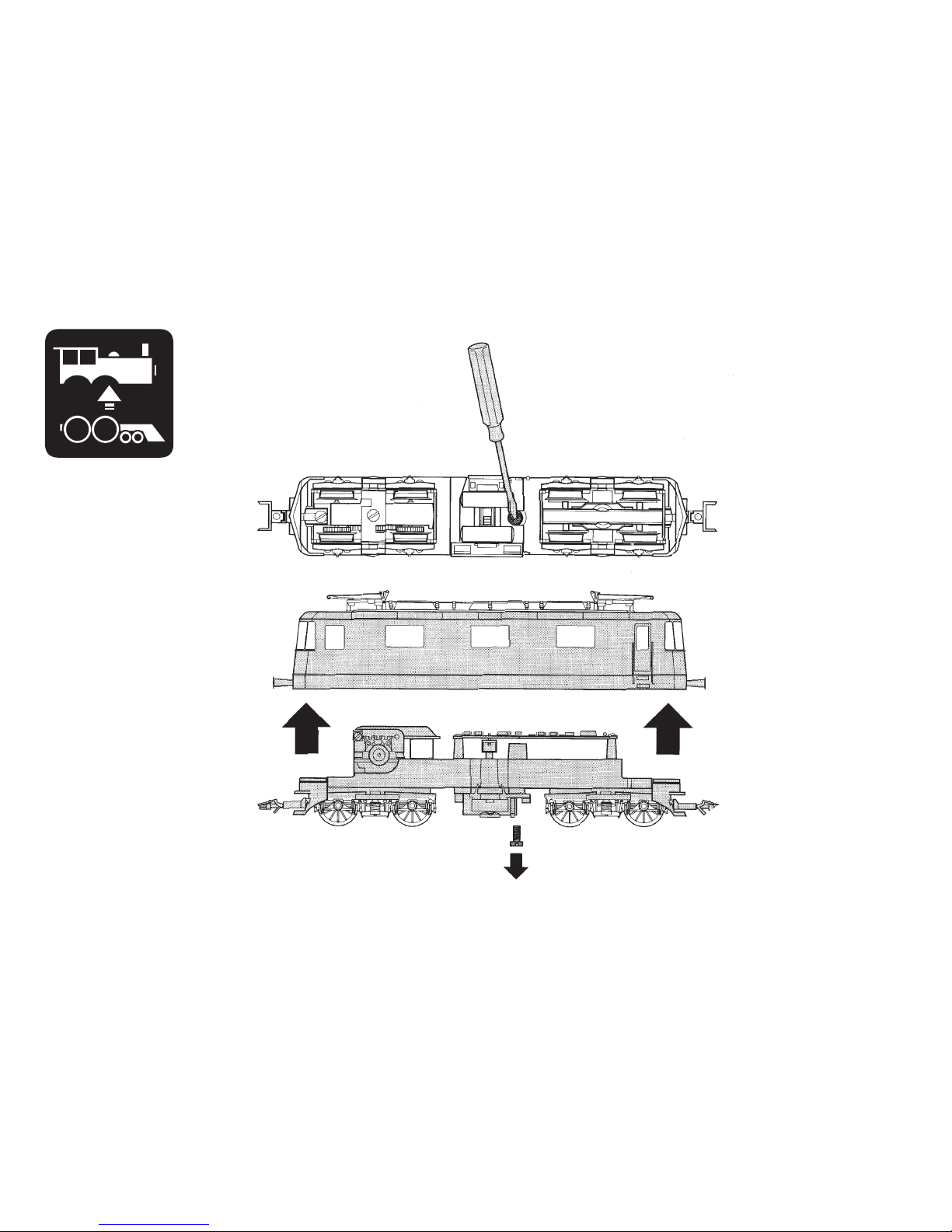

Page 26

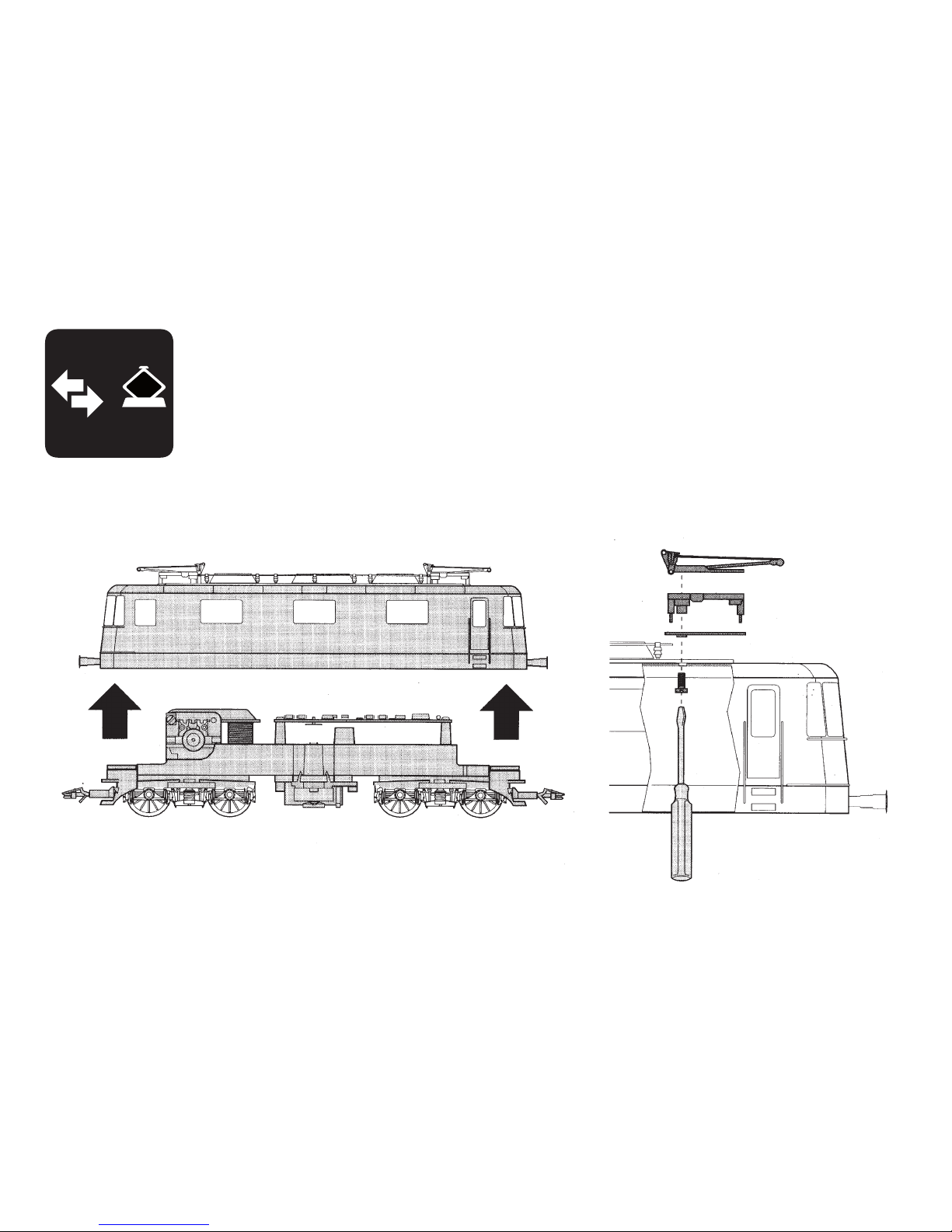

Page 27

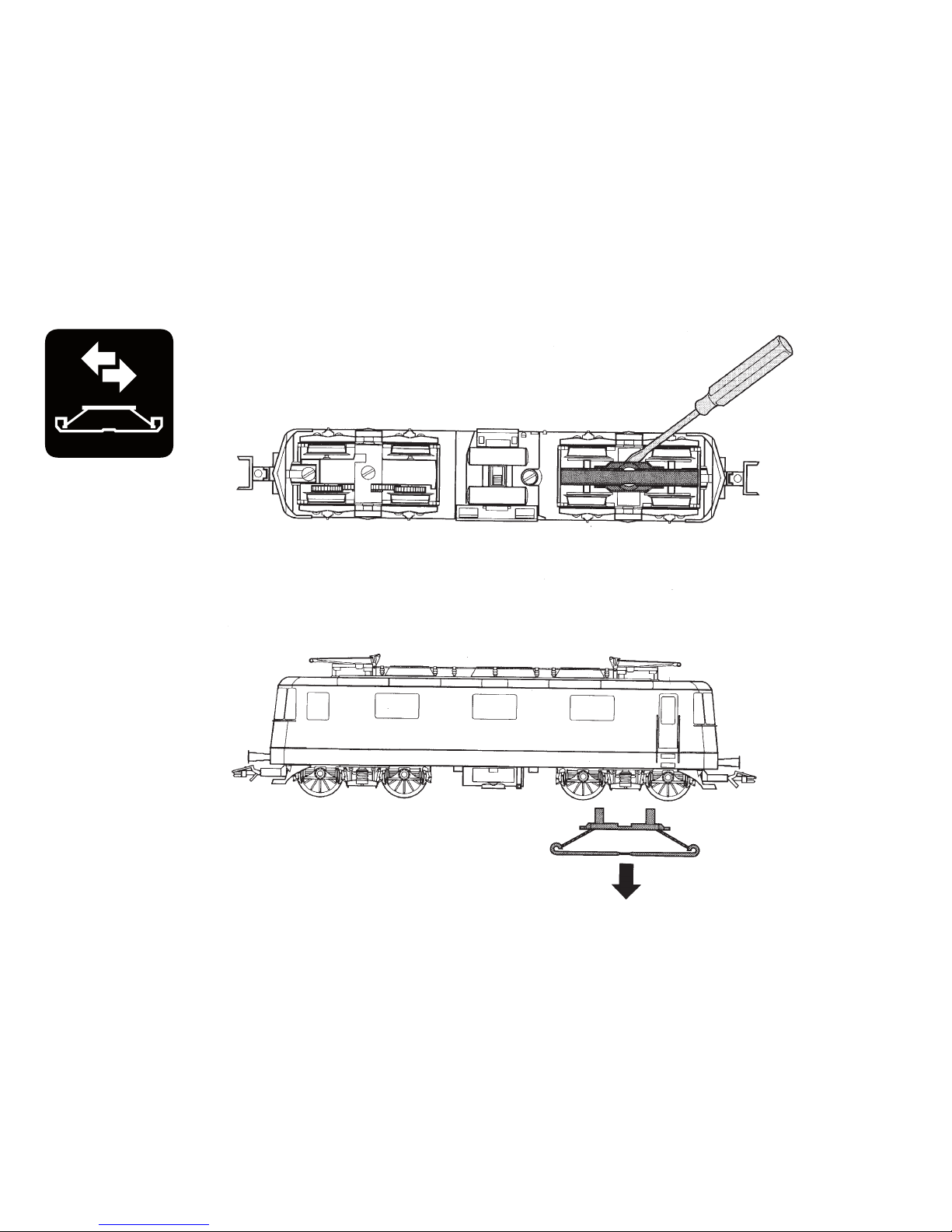

Page 28

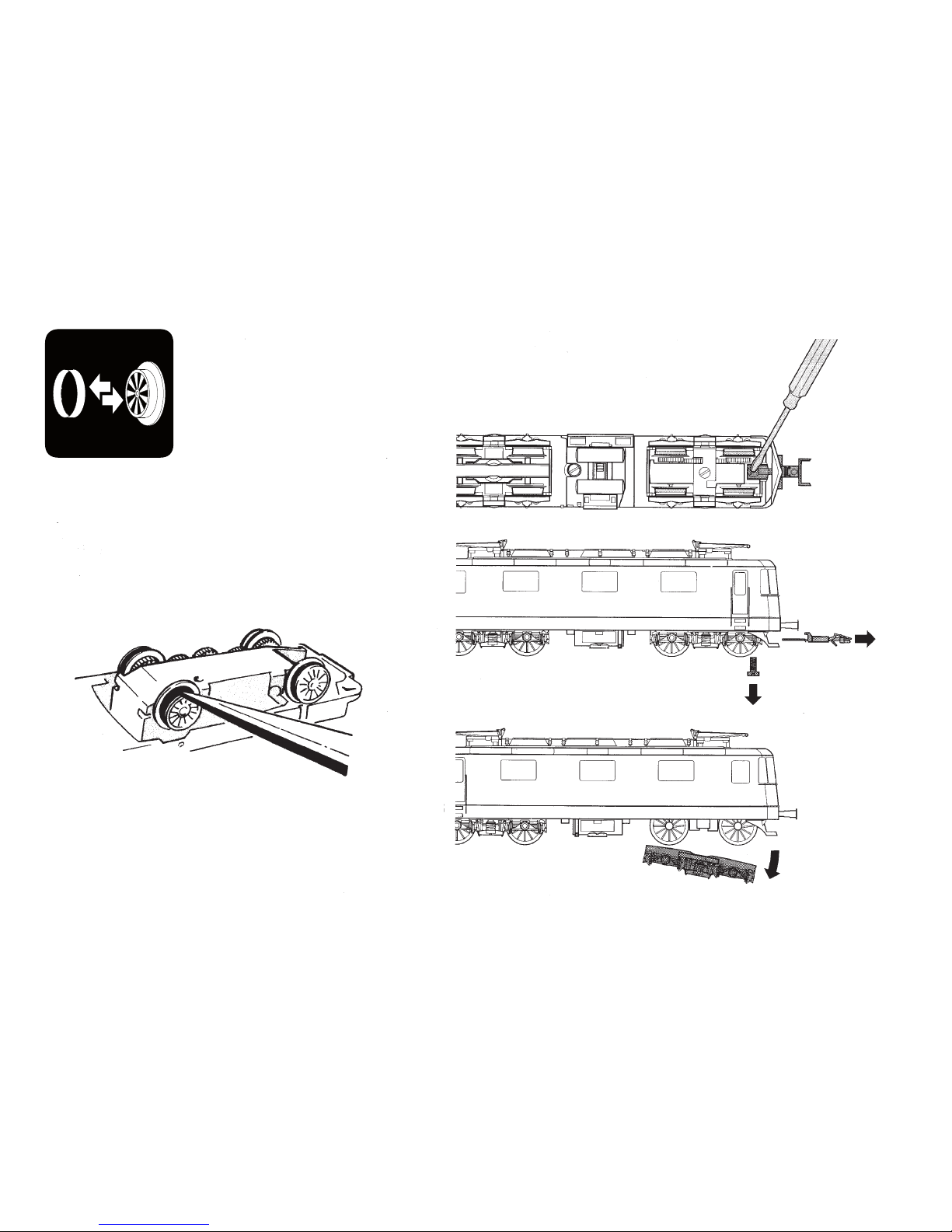

Page 29

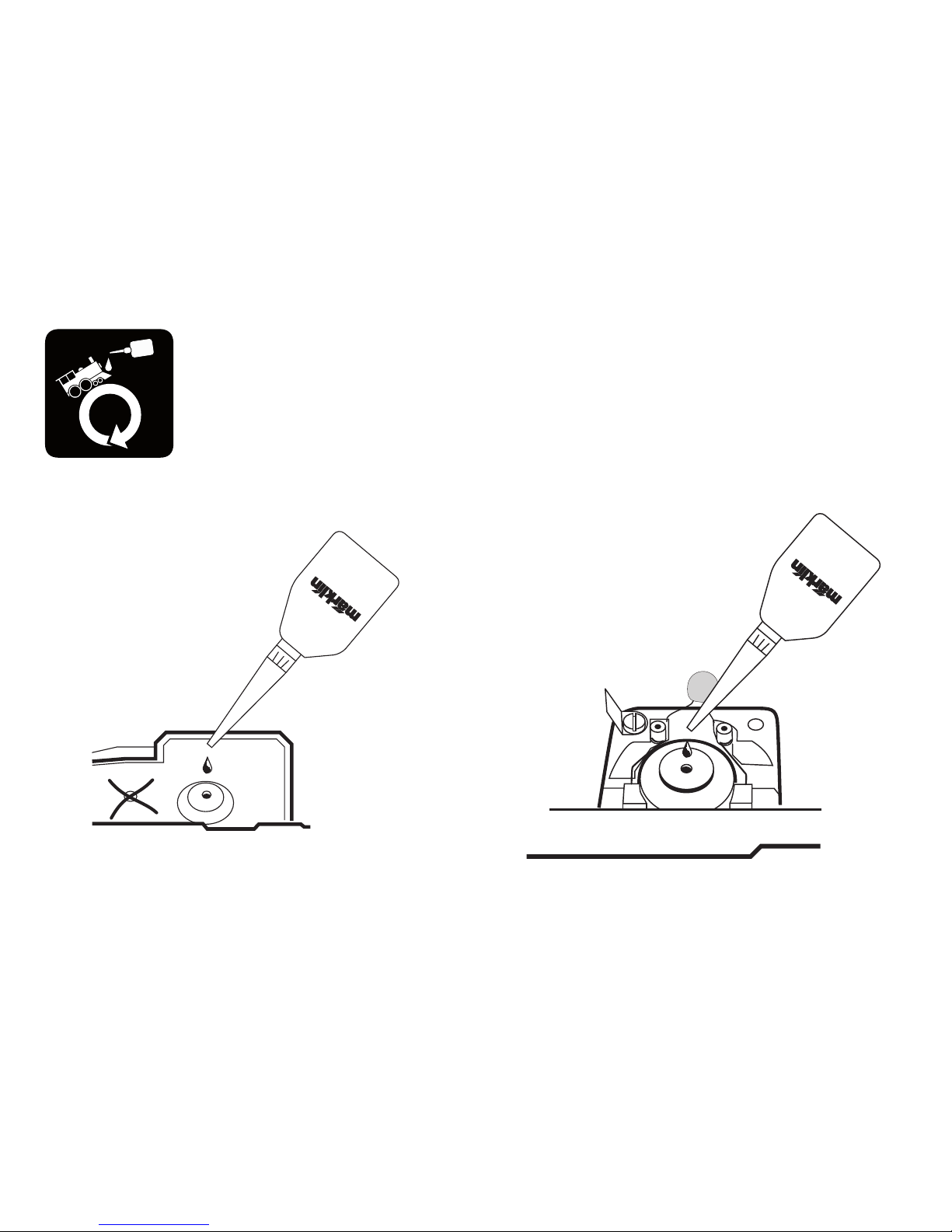

Page 30

40h

7149

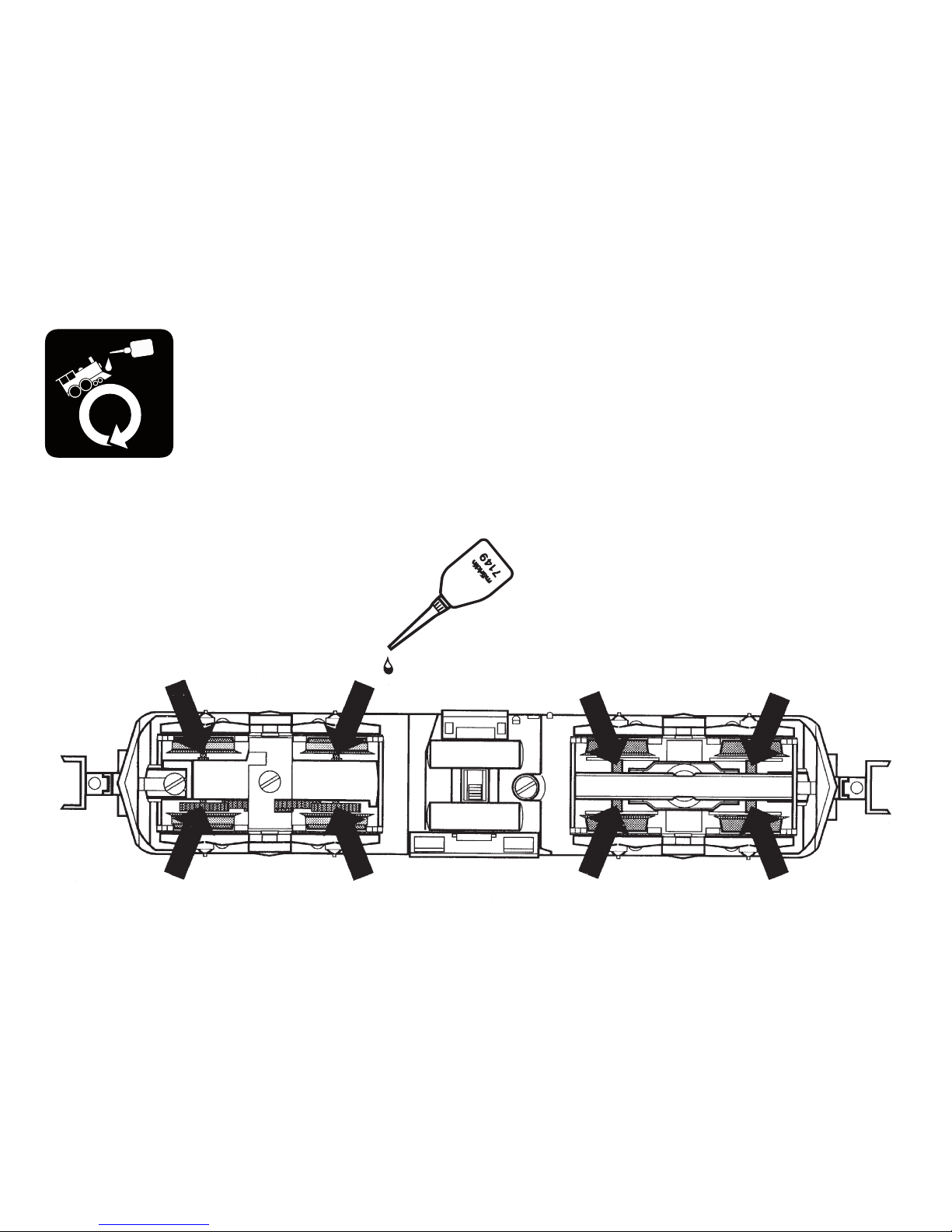

Page 31

40h

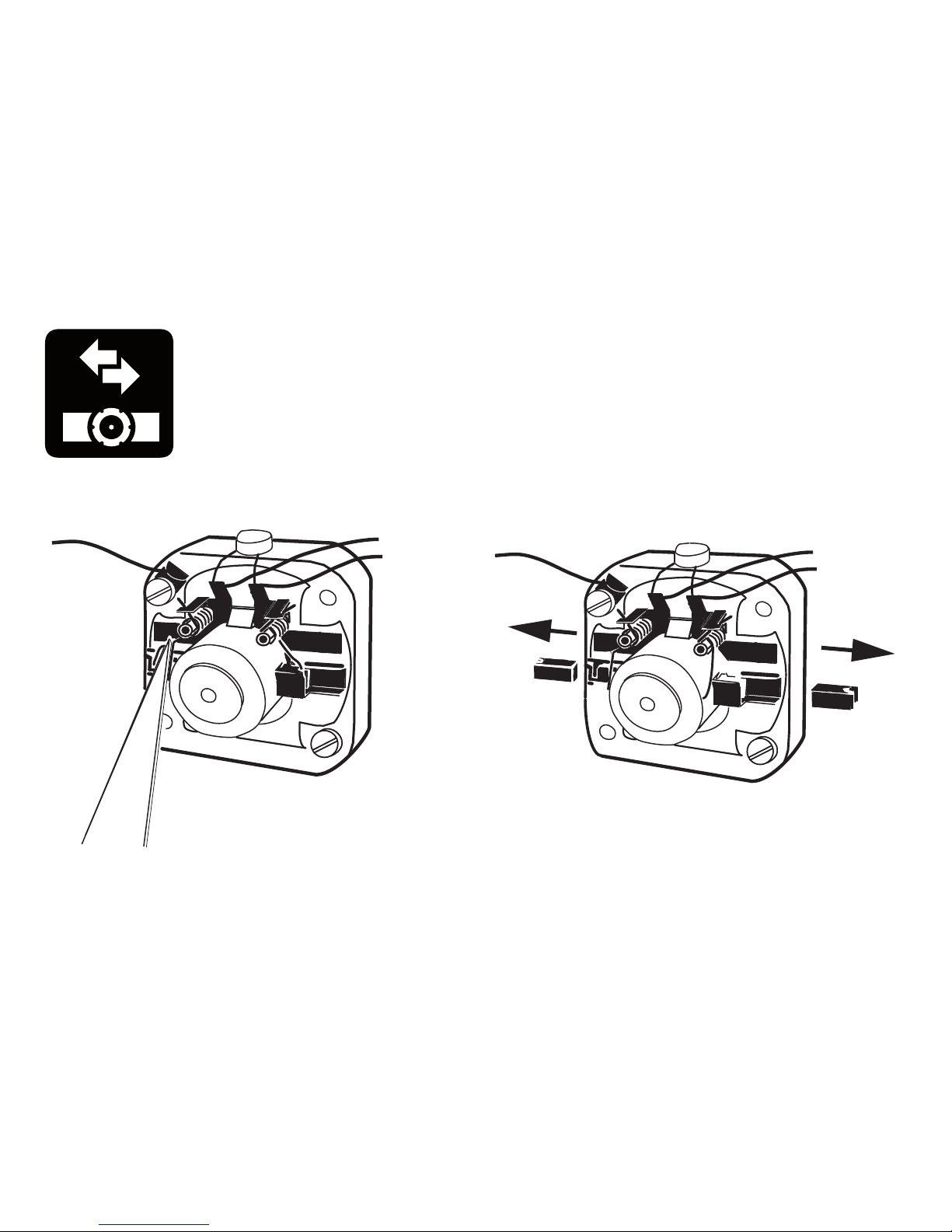

Page 32

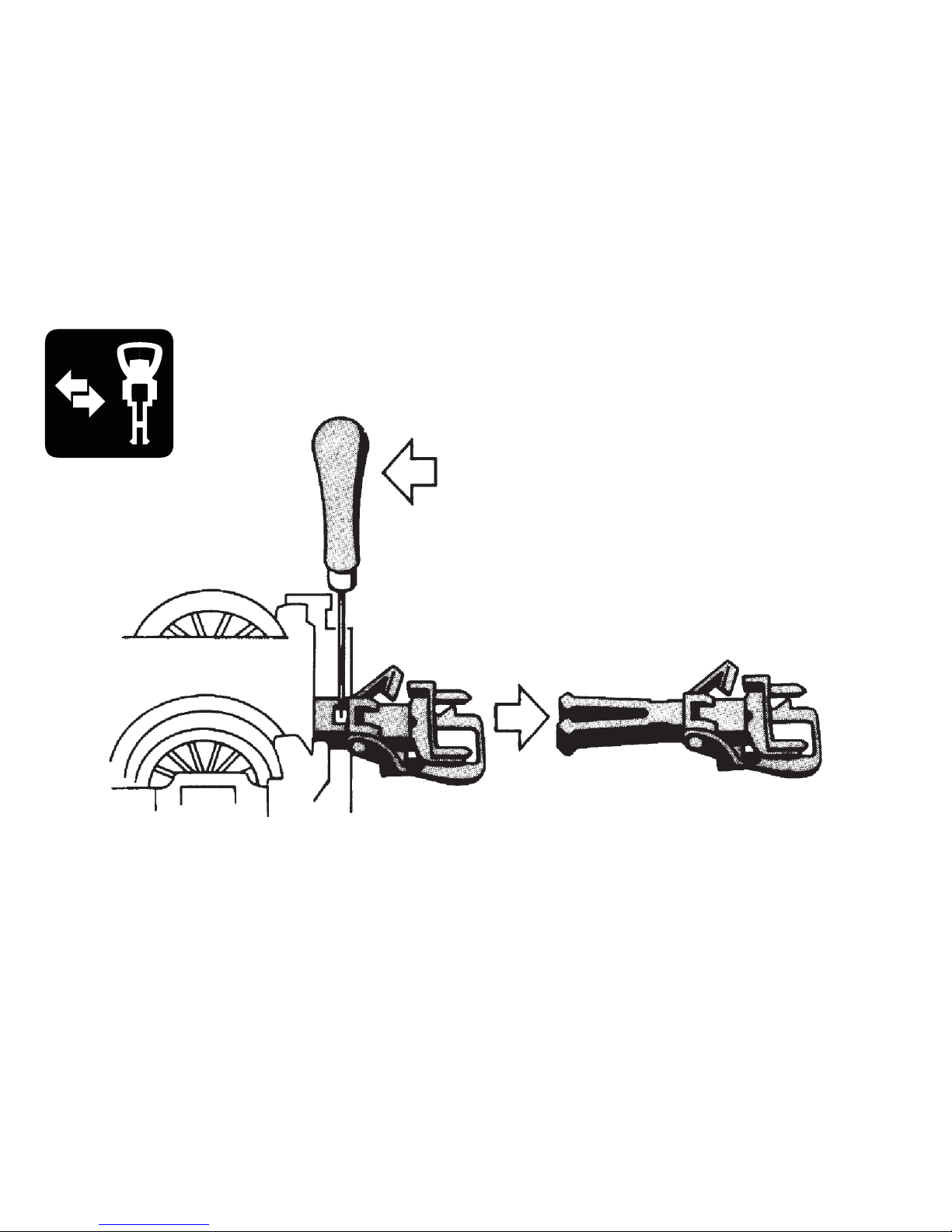

Page 33

Page 34

Details der Darstellung können

von dem Modell abweichen.

Page 35

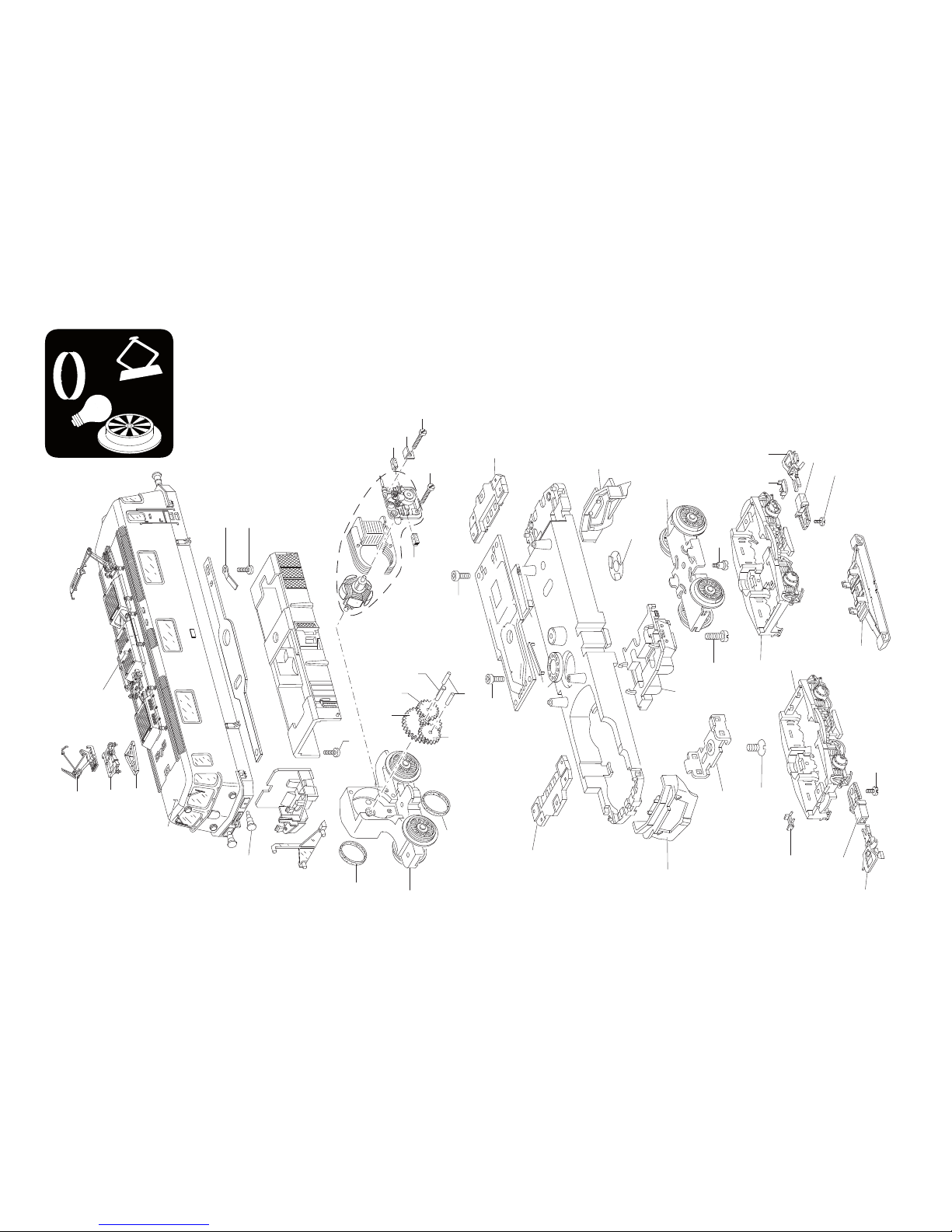

1 Stromabnehmerträger E489 640 2 Trägerisolation E489 620 3 Einholm-Stromabnehmer E246 336 4 Kontakfeder E494 260 5 Schraube E750 250 6 Puffer E489 680 7 Pfeife E239 990 8 Schraube E785 070 9 Treibgestell E245 982 10 Beisatzrad E431 680 11 Zahnrad E231 850 12 Lagerbolzen E240 970 13 Lagerbolzen E231 840 14 Haftreifen 7 153 15 Motor E165 841 16 Lötfahne E231 470 17 Schraube E785 140 18 Graphitbürste E601 460 19 Decoder 253 055 20 Schraube E786 750 21 Stirnbeleuchtung E253 056 22 Schienenräumer E494 620 23 Stützblech E214 620 24 Schraube E786 190 25 Geräteattrappe E489 520 26 Drehgestell E245 937 27 Schraube E753 510 28 Federscheibe E401 640 29 Drehgestellblenden E223 189 30 Trittstufe E489 490 31 Kurzkupplung E701 630

32 Kupplungsdeichsel E415 720 33 Schraube E750 200 34 Schleifer E206 370 35 Lautsprecher E182 576 Fahrplanhalter E489 780 Verkleidung E491 370

Hinweis: Einige Teile werden nur ohne oder mit anderer Farbgebung angeboten. Teile, die hier nicht aufgeführt sind, können nur im Rahmen einer Reparatur im Märklin-Reparatur-Service repariert werden.

Page 36

Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certiﬁcation for FCC compliance and an adjustment if necessary. Use in the USA without this certiﬁcation is not permitted and absolves us of any liability. If you should want such certiﬁcation to be done, please contact us – also due to the additional costs incurred for this.

www.maerklin.com/en/imprint.html

Gebr. Märklin & Cie. GmbH Stuttgarter Str. 55 - 57 73033 Göppingen Germany www.maerklin.com

254395/0315/Kd1Ef

Änderungen vorbehalten
