Page 1

Modell der Diesellokomotive Baureihe 285

36655

Page 2

Inhaltsverzeichnis: Seite

1. Bestimmungsgemäße Verwendung 4

2. Sicherheitshinweise 4

2.1 Wichtige Hinweise 4

3. Lieferumfang 4

4. Funktionen 4

5. Schaltbare Funktionen 5

6. Funktionsstörungen 6

7. Symbole und Bedeutung 6

8. Entsorgung 6

9. Garantie 6

10. Parameter/Register 30

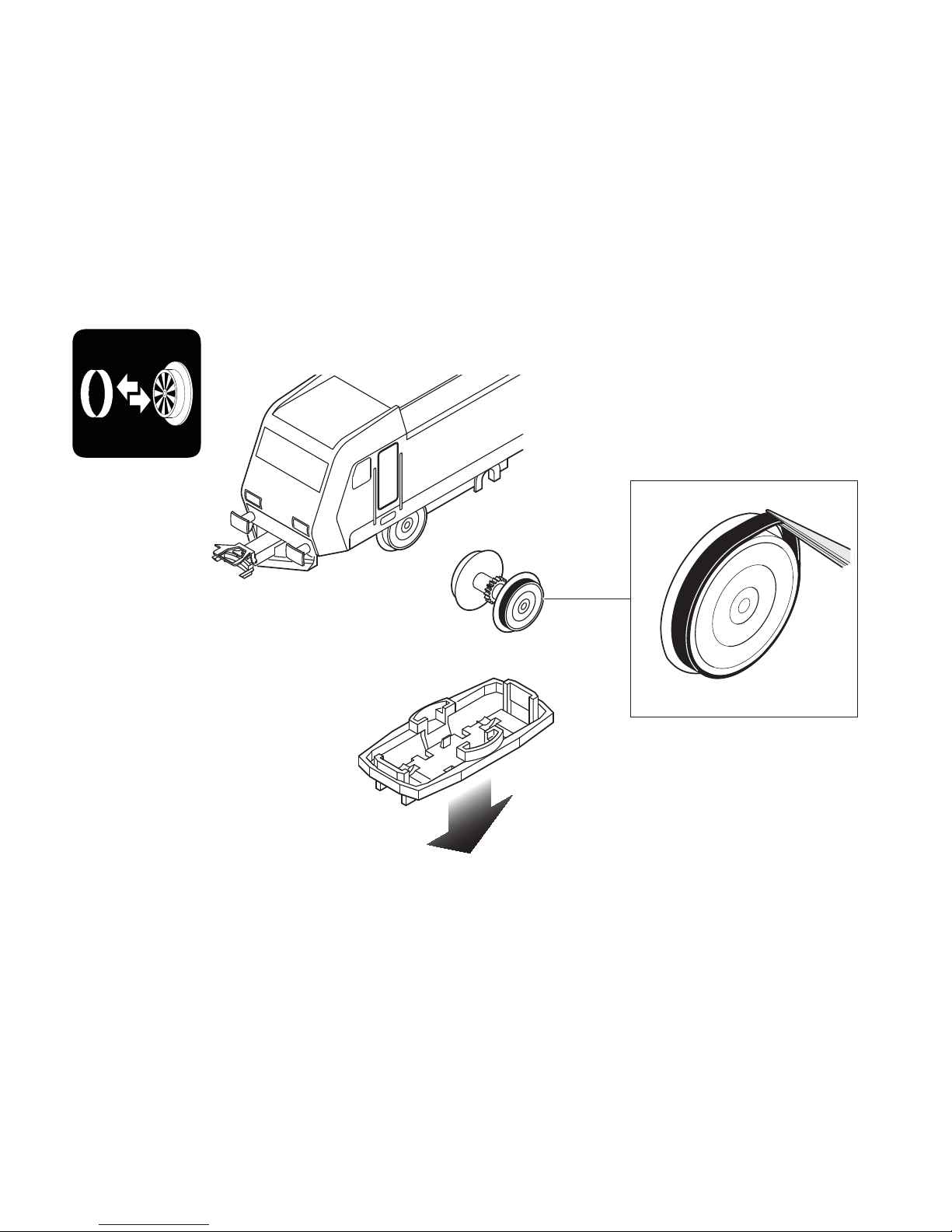

11. Wartung und Instandhaltung 32

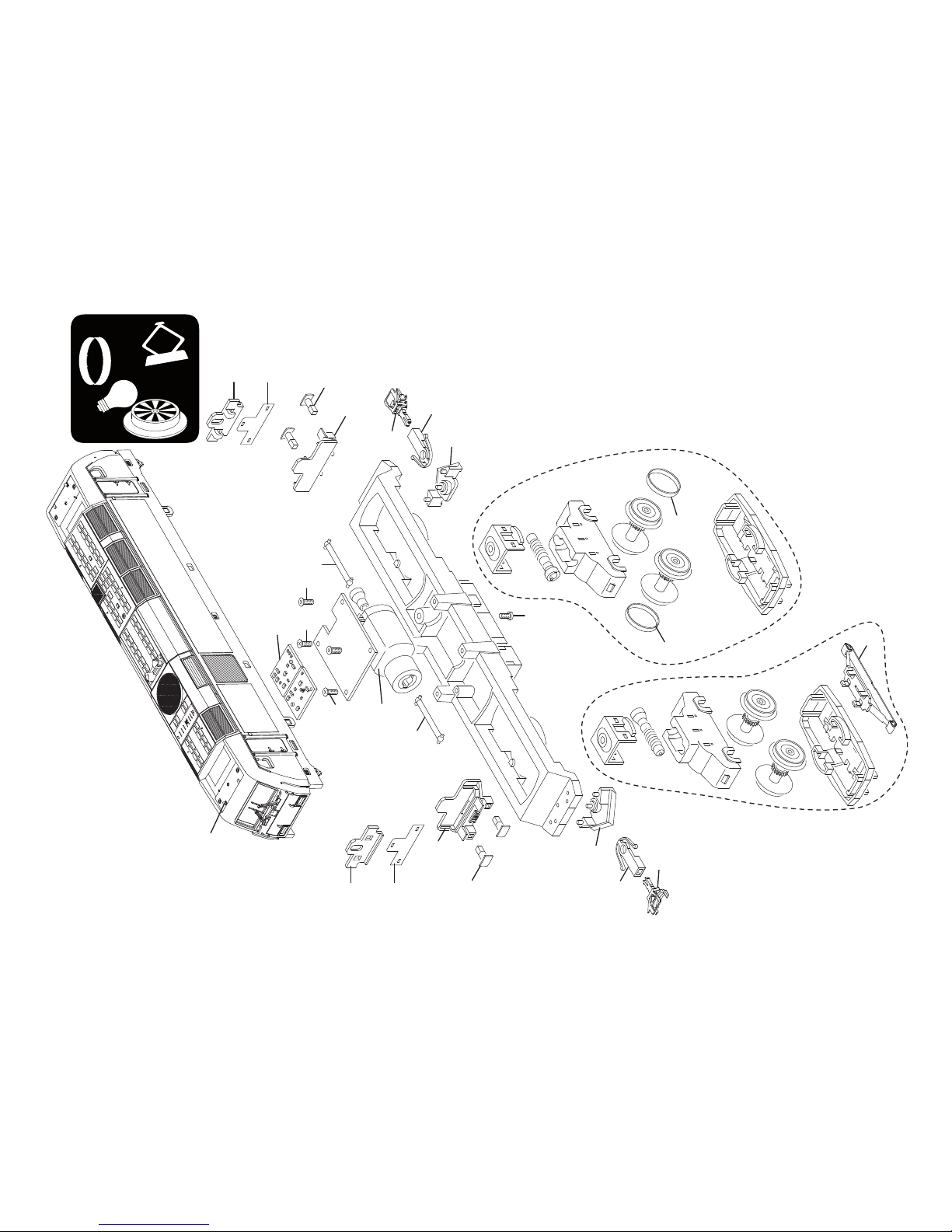

12. Ersatzteile 38

Table of Contents: Page

1. Using the Product as Intended 7

2. Safety Notes 7

2.1 Important Notes 7

3. Contents 7

4. Functions 7

5. Controllable Functions 8

6. Trouble Running 9

7. Symbols and Their Meaning 9

8. Disposing 9

9. Warranty 9

10. Parameter/Register 30

11. Service and maintenance 32

12. Spare Parts 38

Sommaire : Page

1. Utilisation conforme à sa destination 10

2. Remarques importantes sur la sécurité 10

2.1 Information importante 10

3. Matériel fourni 10

4. Fonctionnement 10

5. Fonctions commutables 11

6. Dysfonctionnements 12

7. Symboles et signiﬁcation 12

8. Elimination 12

9. Garantie 12

10. Paramètre/Registre 30

11. Entretien et maintien 32

12. Pièces de rechange 38

Inhoudsopgave: Pagina

1. Verantwoord gebruiken 13

2. Veiligheidsvoorschriften 13

2.1 Belangrijke aanwijzing 13

3. Leveringsomvang 13

4. Functies 13

5. Schakelbare functies 14

6. Storingen 15

7. Symbolen en hun betekenis 15

8. Afdanken 15

9. Garantie 15

10. Parameter/Register 30

11. Onderhoud en handhaving 32

12. Onderdelen 38

Page 3

Indice de contenido: Página

1. Uso correcto 16

2. Aviso de seguridad 16

2.1 Notas importantes 16

3. Alcance de suministro 16

4. Funciones 16

5. Funciones posibles 17

6. Anomalías funcionales 18

7. Símbolos y su signiﬁcado 18

8. Eliminación 18

9. Garantía 18

10. Parámetro/Registro 30

11. El mantenimiento 32

12. Recambios 38

Indice del contenuto: Pagina

1. Impiego commisurato alla destinazione 19

2. Avvertenze per la sicurezza 19

2.1 Avvertenze importanti 19

3. Corredo di fornitura 19

4. Funzioni 19

5. Funzioni commutabili 20

6. Difetti nel funzionamento 21

7. Simboli e signiﬁcato 21

8. Smaltimento 21

9. Garanzia 21

10. Parametro/Registro 30

11. Manutenzione ed assistere 32

12. Pezzi di ricambio 38

Innehållsförteckning: Sidan

1. Användning av produkten 22

2. Säkerhetsanvisningar 22

2.1. Viktig information 22

3. Innehåll 22

4. Funktioner 22

5. Kopplingsbara funktioner 23

6. Funktionsstörningar 24

7. Symboler och vad de betyder 24

8. Hantering som avfall 24

9. Garanti 24

10. Parameter/Register 30

11. Underhåll och reparation 32

12. Reservdelar 38

Indholdsfortegnelse: Side

1. Hensigtsmæssig anvendelse 25

2. Vink om sikkerhed 25

2.1 Vigtige bemærkninger 25

3. Leverancens omfang 25

4. Funktioner 25

5. Styrbare funktioner 26

6. Funktionsstörninga 27

7. Symboler og betydning 27

8. Bortskafning 27

9. Garanti 27

10. Parameter/Register 30

11. Service og reparation 32

12. Reservedele 38

Page 4

1. Bestimmungsgemäße Verwendung

Das Modell darf nur mit einem dafür bestimmten Betriebssystem (Märklin Wechselstrom, Märklin Delta, Märklin Digital, DCC oder Märklin Systems) eingesetzt werden.

2. Sicherheitshinweise

Lesen Sie die Bedienungsanleitung vor der ersten Inbetriebnahme aufmerksam durch.

• Nur Schaltnetzteile und Transformatoren verwenden, die

Ihrer örtlichen Netzspannung entsprechen.

•

Das Modell darf nur aus einer Leistungsquelle versorgt werden (z.B. DC 18V / max. 36W).

• Beachten Sie unbedingt die Sicherheitshinweise in der

Bedienungsanleitung zu Ihrem Betriebssystem.

• Für den konventionellen Betrieb des Modells muss das

Anschlussgleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

• ACHTUNG! Nicht geeignet für Kinder unter 3 Jahren. Funk-

tionsbedingte scharfe Kanten und Spitzen. Erstickungsgefahr wegen abbrech- und verschluckbarer Kleinteile. Missbrauch des Netzteils kann zu einem elektrischen Schlag führen.

• Setzen Sie das Modell keiner direkten Sonneneinstrah-

lung, starken Temperaturschwankungen oder hoher Luftfeuchtigkeit aus.

• Verbaute LED`s entsprechen der Laserklasse 1 nach

Norm EN 60825-1.

2.1 Wichtige Hinweise

• Die Bedienungsanleitung und die Verpackung sind Be-

standteile des Produktes und müssen deshalb aufbewahrt sowie bei Weitergabe des Produktes mitgegeben werden.

• Wartung, Instandhaltung und Reparaturen dürfen nur

durch Erwachsene durchgeführt werden.

• Für Reparaturen oder Ersatzteile wenden Sie sich bitte an

Ihren Märklin-Fachhändler.

• Gewährleistung und Garantie gemäß der beiliegenden

Garantieurkunde.

3. Lieferumfang

1 x Lokomotive 1 x Bedienungsanleitung 1 x Garantieurkunde

4. Funktionen

• Erkennung der Betriebsart: automatisch.

• Mfx-Technologie für Mobile Station / Central Station. Name ab Werk: 285 Bundesliga

• Adresse ab Werk: 24

• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsverzögerung (ABV), Höchstgeschwindigkeit):

Über Control Unit, Mobile Station oder Central Station.

• Fahrtrichtungsabhängige Stirnbeleuchtung.

• Im Analogbetrieb stehen nur die Fahr- und Lichtwechsel-

funktionen zur Verfügung.

• Diverse schaltbare Funktionen.

Märklin Start up kann mit Märklin H0 oder Märklin Digital ergänzt und ausgebaut werden. Lassen Sie sich hierzu von einem Märklin-Fachhändler beraten.

Page 5

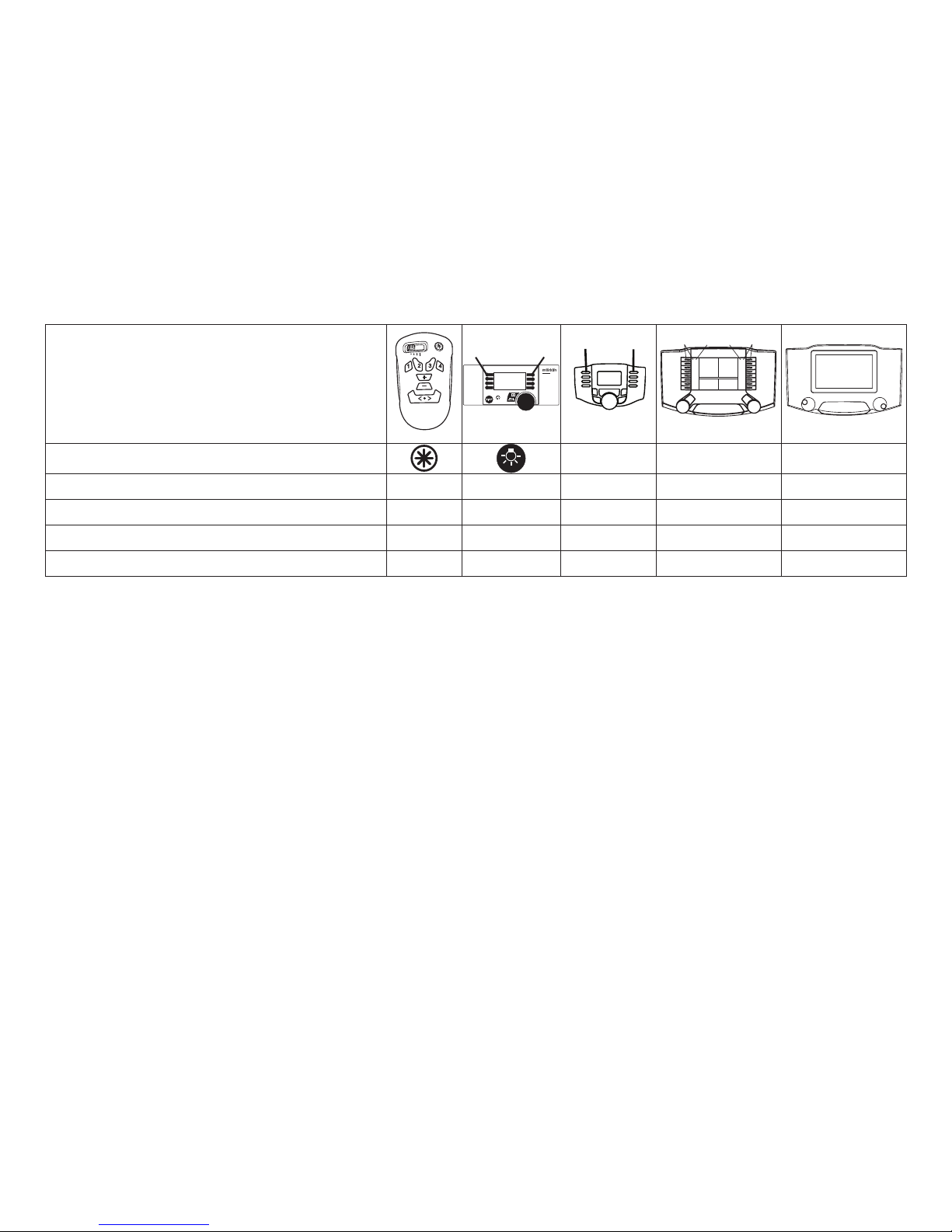

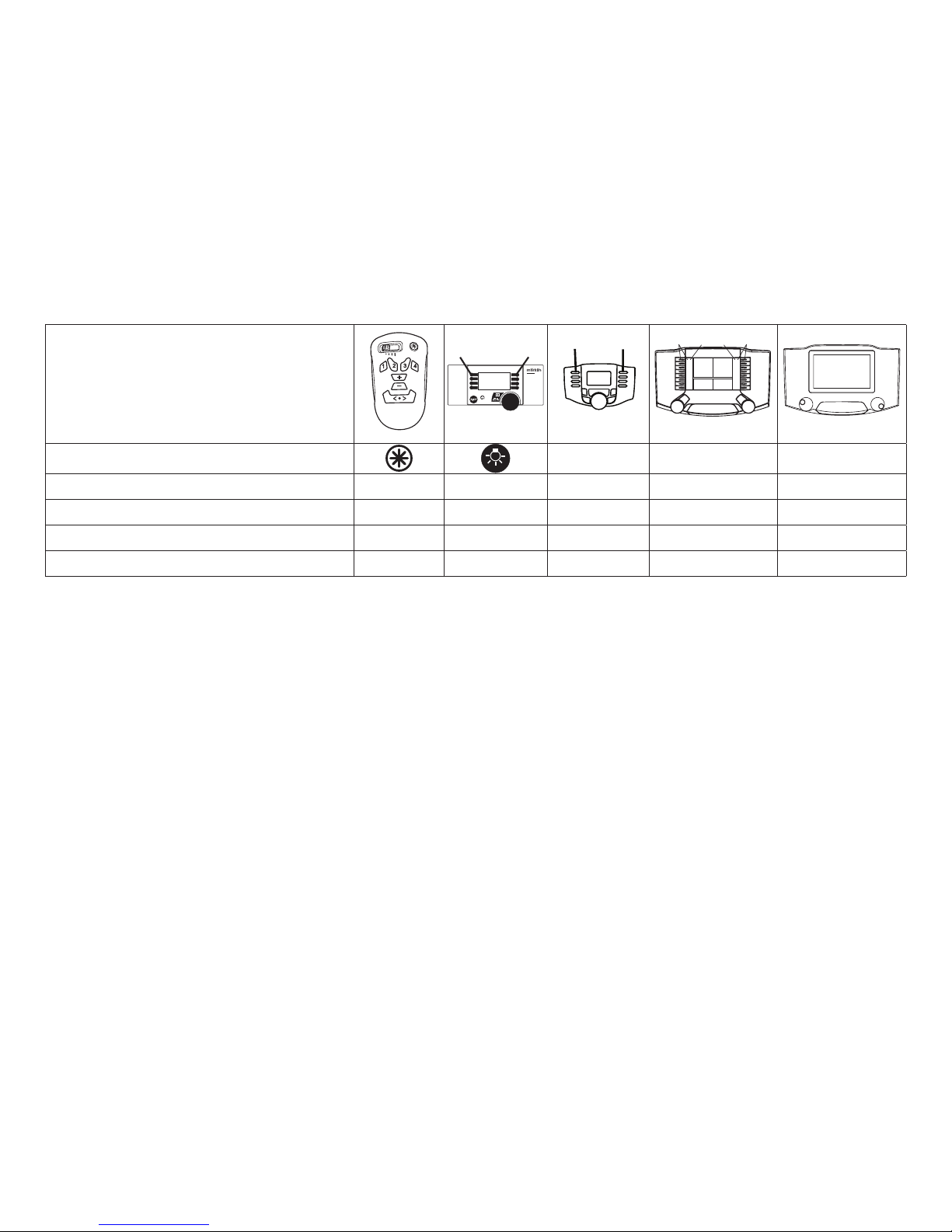

5. Schaltbare Funktionen

STOP

mobile station

systems

60651 / 60652

f0 - f3 f4 - f7

60653 / 60657

Trix 66950 / 66955

f0 f8 f0 f8

60212 / 60213 60214 / 60215

CS3

60216 / 60226

Spitzensignal Funktion f0 Funktion f0 Funktion f0

Geräusch: Fanjubel Funktion 1 Funktion 8 Funktion f1 Funktion f1 Funktion f1 Geräusch: Bundesliga Hymne Funktion 2 Funktion 2 Funktion f2 Funktion f2 Funktion f2

ABV, aus Funktion 4 Funktion 4 Funktion f4 Funktion f4 Funktion f4

Page 6

6. Funktionsstörungen

Fährt der Zug nicht, prüfen Sie bitte:

• Ist die Adresse am IR-Steuergerät richtig eingestellt (S.28)?

• Steht der Zug mit allen Rädern auf dem Gleis?

• Ist ein Verbindungskabel zur Anlage beschädigt?

Beschädigtes Kabel austauschen.

Ein mechanischer Widerstand des Modells wird vom Decoder erkannt. Der Decoder schaltet dann mit blinkender Stirnbeleuchtung den Motor ab. Wenn die mechanischen Probleme behoben sind, kann das Modell, nachdem es stromlos war, wieder in Betrieb genommen werden.

7. Symbole und Bedeutung

zeigt die Einhaltung aller grundlegenden Sicherheitsund Gesundheitsanforderungen an.

Transformator-Spielzeug

max.

22 V ~

Bemessungsspannung

8. Entsorgung

Hinweise zum Umweltschutz: Produkte, die mit

dem durchgestrichenen Mülleimer gekennzeichnet sind, dürfen am Ende ihrer Lebensdauer nicht über den normalen Haushaltsabfall entsorgt werden, sondern müssen an einem Sammelpunkt für das Recycling von elektrischen

und elektronischen Geräten abgegeben werden. Das Symbol auf dem Produkt, der Bedienungsanleitung oder der Verpackung weist darauf hin. Die Werkstoffe sind gemäß ihrer Kennzeichnung wiederverwertbar. Mit der Wiederverwendung, der stofﬂichen Verwertung oder anderen Formen der Verwertung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutze unserer Umwelt. Bitte erfragen Sie bei Ihrer Gemeindeverwaltung die zuständige Entsorgungsstelle. www.maerklin.com/en/imprint.html

9. Garantie

Gewährleistung und Garantie gemäß der beiliegenden Garantieurkunde.

• Für Reparaturen wenden Sie sich bitte an Ihren Märklin-

Fachhändler oder an

Gebr. Märklin & Cie. GmbH Reparaturservice Stuttgarter Str. 55 - 57 73033 Göppingen Germany

 07161 608 222

E-Mail: [email protected]

Page 7

component part of the product and must therefore be kept as well as transferred along with the product to others.

• Maintenance, servicing, and repairs may only be done by

adults.

• Please see your authorized Märklin dealer for repairs or

spare parts.

• The warranty card included with this product species

the warranty conditions.

3. Contents

1 x Locomotive 1 x Set of instructions for use 1 x Warranty card

4. Functions

• Recognition of the mode of operation: automatic.

• Mfx technology for the Mobile Station / Central Station.

Name set at the factory: 285 Bundesliga

• Address set at the factory: 24

• Setting the locomotive parameters (address, accele-

ration/braking delay (ABV), maximum speed): with the

Control Unit, Mobile Station, Central Station.

• Headlights, changing over with the direction of travel.

• Only the train control functions and headlight changeover

feature are available in analog operation.

• Various controllable functions.

Märklin Start up can be added to and expanded with Märklin H0 or Märklin Digital. See your authorized Märklin dealer for

advice.

1. Using the Product as Intended

This model is to be used only with an operating system designed for it (Märklin AC, Märklin Delta, Märklin Digital, DCC or Märklin Systems).

2. Safety Notes

Make sure you read the following safety notes before using this Märklin product for the ﬁrst time.

• Use only switched mode power supply units and transfor-

mers that are designed for your local power system.

• This model may be supplied with power only from an

appropriate power source.

(example: DC 18V / max. 36W).

• Pay close attention to the safety notes in the

instructions for your operating system.

• The feeder track must be equipped to prevent interference

with radio and television reception, when the model is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose.

• WARNING! Not suitable for children under 3 years. Sharp

edges and points required for operation. Danger of choking due to detachable small parts that may be swallowed. Misuse of the switched mode power pack can cause an electrical shock.

• Do not expose the model to direct sunlight, extreme

changes in temperature, or high humidity.

• The LEDs in this item correspond to Laser Class 1 accor-

ding to Standard EN 60825-1.

2.1 Important Notes

• The operating instructions and the packaging are a

Page 8

5. Controllable Functions

STOP

mobile station

systems

60651 / 60652

f0 - f3 f4 - f7

60653 / 60657

Trix 66950 / 66955

f0 f8 f0 f8

60212 / 60213 60214 / 60215

CS3

60216 / 60226

Headlights Function f0 Function f0 Function f0

Sound effect: Fan applause Function 1 Function 8 Function f1 Function f1 Function f1 Sound effect: Bundesliga anthem Function 2 Function 2 Function f2 Function f2 Function f2

ABV, off Function 4 Function 4 Function f4 Function f4 Function f4

Page 9

6. Trouble Running

If the train does not run, check the following:

• Is address set correctly on the IR-Controler (Page 28)?

• Are all the train’s wheels on the track?

• Is a connecting wire to the layout damaged? Replace the

damaged wire.

Mechanical resistance by the model is recognized by the decoder. The decoder then switches the motor off with blinking headlights. When the mechanical problems have been corrected, the model, after it had been without current, can be put back into operation.

7. Symbols and Their Meaning

indicates adherence to all basic safety and health requirements.

Toy for use with a transformer

max.

22 V ~

Rated voltage

8. Disposing

Products marked with a trash container with a

line through it may not be disposed of at the

end of their useful life in the normal household

trash. They must be taken to a collection point

for the recycling of electrical and electronic

devices. There is a symbol on the product, the

operating instructions, or the packaging to this effect. The materials in these items can be used again according to this marking. By reusing old devices, materially recycling, or recycling in some other form of old devices such as these you make an important contribution to the protection of our environment. Please ask your city, town, community, or county authorities for the location of the appropriate disposal site. www.maerklin.com/en/imprint.html

9. Warranty

The warranty card included with this product speciﬁes the warranty conditions.

• Please contact your authorized Märklin dealer for repairs

or contact:

Gebr. Märklin & Cie. GmbH

Reparaturservice Stuttgarter Str. 55 - 57 73033 Göppingen Germany  +49 7161 608 222

E-Mail: [email protected]

Page 10

1. Utilisation conforme à sa destination

Le modèle ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin AC, Märklin Delta, Märklin

Digital, DCC ou Märklin Systems).

2. Remarques importantes sur la sécurité

Avant la première utilisation d’un produit Märklin, lisez impérativement les indications relatives à la sécurité suivantes :

• Utiliser uniquement des convertisseurs et transforma-

teurs correspondant à la tension du secteur local.

• Le modèle doit être alimenté exclusivement par une

source de puissance.

(comme la DC 18V / max. 36W)

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi de votre système d’exploitation.

• Pour l’exploitation de le modèle en mode conventionnel,

la voie de raccordement doit être déparasitée. A cet effet, utiliser le set de déparasitage réf. 74046. Le set de

déparasitage ne convient pas pour l’exploitation en mode

numérique.

• ATTENTION! Ce produit ne convient pas aux enfants de moins de trois ans. Pointes et bords coupants lors du

fonctionnement du produit. Danger d’étouffement à cause

des petites pièces cassables et avalables. Une utilisation non conforme de l‘alimentation électrique risque de vous électrocuter.

• Ne pas exposer le modèle à un ensoleillement direct, à de

fortes variations de température ou à un taux d‘humidité important.

• Les DEL installées correspondent à la classe laser 1 selon

la norme EN 60825-1.

2.1 Information importante

• La notice d‘utilisation et l’emballage font partie intégrante

du produit ; ils doivent donc être conservés et, le cas échéant, transmis avec le produit.

• Seules des personnes adultes sont habilitées pour l’entretien, la maintenance et les réparations.

• Pour toute réparation ou remplacement de pièces,

adresses-vous à votre détaillant-spécialiste Märklin.

• Garantie légale et garantie contractuelle conformément

au certiﬁcat de garantie ci-joint.

3. Matériel fourni

1 x locomotive

1 x notice d’utilisation

1 x certiﬁcat de garantie

4. Fonctionnement

• Détection du mode d’exploitation : automatique.

• Technologie mfx pour Mobile Station / Central Station. Nom encodée en usine : 285 Bundesliga

• Adresse encodée en usine: 24

• Réglage des paramètres de la loco (adresse, tempori-

sation accélér.-freinage (ABV), vitesse maximale) : via Control Unit, Mobile Station ou Central Station.

•

Feux de signalisation avec inversion selon sens de marche.

• En mode d’exploitation analogique, seules les fonctions

relatives à la conduite et à l‘inversion des feux sont disponibles.

• Diverses fonctions commutables.

Märklin Start up peut être complété et développé avec

Märklin H0 ou Märklin Digital. N’hésitez pas à demander

conseil à un détaillant spécialisé Märklin.

Page 11

5. Fonctions commutables

STOP

mobile station

systems

60651 / 60652

f0 - f3 f4 - f7

60653 / 60657

Trix 66950 / 66955

f0 f8 f0 f8

60212 / 60213 60214 / 60215

CS3

60216 / 60226

Fanal Fonction f0 Fonction f0 Fonction f0

Bruitage : Cris des supporters Fonction 1 Fonction 8 Fonction f1 Fonction f1 Fonction f1 Bruitage : Hymne de la Bundesligue Fonction 2 Fonction 2 Fonction f2 Fonction f2 Fonction f2

ABV, désactivé Fonction 4 Fonction 4 Fonction f4 Fonction f4 Fonction f4

Page 12

6. Dysfonctionnements

Si le train ne démarre pas, vériez les points suivants :

• L’adresse est-elle correctement programmée sur le commande infrarouge (p. 28)?

• Toutes les roues du train sont-elles en contact avec la voie?

• Un l de raccordement au réseau est-il détérioré? Le cas

échéant, échangez le câble concerné.

Une résistance mécanique du modèle est reconnue par le décodeur. Le décodeur arrête alors le moteur avec éclairage frontal clignotant. Une fois les problèmes mécaniques résolus, le modèle – après avoir été hors tension – peut être remis en service.

7. Symboles et signiﬁcation

Indique le respect de toutes les exigences élémentaires sanitaires et de sécurité.

Jouet à transformateur

max.

22 V ~

Tension assignée

8. Elimination

Indications relatives à la protection de

l’environnement : Les produits marqués du

signe représentant une poubelle barrée ne peuvent être éliminés en ﬁn de vie via les ordures ménagères normales, mais doivent être remis à un centre de collecte pour le recyclage des appareils électriques et

électroniques. Le symbole ﬁgurant sur le produit lui-même,

la notice d’utilisation ou l’emballage l’indique. Les matériaux

sont recyclables selon leur marquage. Avec le recyclage, la récupération des matériaux ou autres formes de valorisation de vieux appareils, vous contribuez sensiblement à la protection de notre environnement. Renseignez-vous auprès de votre municipalité sur les centres compétents pour le traitement des déchets. www.maerklin.com/en/imprint.html

9. Garantie

Garantie légale et garantie contractuelle conformément au certiﬁcat de garantie ci-joint.

• Pour toute réparation ou remplacement de pièces,

adressez-vous à votre détaillant spécialisé Märklin.

Gebr. Märklin & Cie. GmbH

Reparaturservice Stuttgarter Str. 55 - 57 73033 Göppingen Germany

 +49 7161 608 222

E-Mail: [email protected]

Page 13

deel van het product en dienen derhalve bewaard en meegeleverd te worden bij het doorgeven van het product.

• Onderhoud, herstellingen en reparaties mogen alleen

door volwassenen uitgevoerd worden.

• Voor reparatie of onderdelen kunt u zich tot uw Märklin

handelaar wenden.

• Vrijwaring en garantie overeenkomstig het bijgevoegde

garantiebewijs.

3. Leveringsomvang

1 x locomotiefmodel 1 x gebruiksaanwijzing 1 x garantiebewijs

4. Functies

• Herkenning van het bedrijfssysteem: automatisch.

• Mfx-technologie voor het Mobile Station/Central Station. Naam af de fabriek: 285 Bundesliga

• Vanaf de fabriek ingesteld: 24

• Instellen van de locomotiefparameters (adres, optrekafremvertraging (ABV), maximumsnelheid): d.m.v. Control

Unit, Mobile Station of Central Station.

• Rijrichtingafhankelijke frontseinen.

• In analoogbedrijf zijn alleen de rij- en lichtwissel-functies

beschikbaar.

• Diverse schakelbare functies.

Märklin Start up kan uitgebreid en uitgebouwd worden met Märklin H0 of Märklin digitaal. Laat u hierover door uw Märklin dealer informeren.

1. Verantwoord gebruiken

Dit model mag alleen met een daarvoor bestemd bedrijfssysteem (Märklin AC, Märklin Delta, Märklin digitaal, DCC of Märklin Systems) gebruikt worden.

2. Veiligheidsvoorschriften

Lees zeker de volgende veiligheidsvoorschriften voordat u een Märklinproduct voor het eerst gebruikt.

• Alleen net-adapters en transformatoren gebruiken

waarvan de aangegeven netspanning overeenkomt met de netspanning ter plaatse.

• Dit model mag niet vanuit meer dan één stroomvoorzie-

ning gelijktijdig gevoed worden

(bijv. DC 18V / max. 36W)

• Lees ook aandachtig de veiligheidsvoorschriften in de

gebruiksaanwijzing van uw bedrijfssysteem.

• Voor het conventionele bedrijf met de model dient de

aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• OPGEPAST! Niet geschikt voor kinderen jonger dan 3 jaar.

Functionele scherpe kanten en punten. Gevaar op verstikking door kleine delen die kunnen afbreken of worden ingeslikt. Oneigenlijk gebruik van de netadapter kan tot een elektrische schok leiden.

• Stel het model niet bloot aan in directe zonnestraling,

sterke temperatuurwisselingen of hoge luchtvochtigheid.

• Ingebouwde LED’s komen overeen met de laserklasse 1

volgens de norm EN 60825-1.

2.1 Belangrijke aanwijzing

• De gebruiksaanwijzing en de verpakking zijn een bestand-

Page 14

5. Schakelbare functies

STOP

mobile station

systems

60651 / 60652

f0 - f3 f4 - f7

60653 / 60657

Trix 66950 / 66955

f0 f8 f0 f8

60212 / 60213 60214 / 60215

CS3

60216 / 60226

Frontsein Functie f0 Functie f0 Functie f0

Geluid: jubelende supporters Functie 1 Functie 8 Functie f1 Functie f1 Functie f1 Geluid: Bundesliga clublied Functie 2 Functie 2 Functie f2 Functie f2 Functie f2

ABV, uit Functie 4 Functie 4 Functie f4 Functie f4 Functie f4

Page 15

6. Storingen

Rijdt de trein niet, controleer a.u.b.:

• Is het juiste adres op de IR-afstandsbediening ingesteld (Pag.28)?

• Staat de trein met alle wielen goed op de rails?

• Is de bedrading naar de baan beschadigd? Beschadigde

bedrading vervangen.

Een te grote mechanische weerstand van het model wordt door de decoder herkend. De decoder schakelt dan de motor uit en laat dat zien met knipperende lichten. Als de mechanische problemen verholpen zijn, kan het model, nadat het stroomloos geweest is, weer in bedrijf genomen worden.

7. Symbolen en hun betekenis

geeft aan dat het produkt aan alle veiligheid- en gezondheidsvoorschiften voldoet.

Transformator voor speelgoed

max.

22 V ~

Effectieve spanning

8. Afdanken

Aanwijzing voor de bescherming van het milieu:

Producten die voorzien zijn van een merkteken met een doorgekruiste afvalcontainer, mogen aan het eind van hun levensduur niet met het normale huisafval afgevoerd worden. Deze moeten op een inzamelpunt voor het recyclen van elektrische- en elektronische apparaten

ingeleverd worden. Het symbool op het product, de verpakking of de gebruiksaanwijzing wijst daarop. De grondstoffen zijn vanwege hun kwaliteiten opnieuw te gebruiken. Met het hergebruik, recyclen van grondstoffen of andere vormen voor het benutten van oude apparaten levert u een belangrijke bijdrage aan de bescherming van ons milieu. Vraag bij uw gemeente naar de daarvoor bestemde inzamelplaats. www.maerklin.com/en/imprint.html

9. Garantie

Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs.

Neem voor reparaties contact op met uw Märklin dealer of stuur het op aan het Märklin service centrum.

• Gebr. Märklin & Cie. GmbH

Reparaturservice Stuttgarter Str. 55 -57 73033 Göppingen Germany

 +49 7161 608 222

E-Mail: [email protected]

Page 16

1. Uso correcto

Este modelo solamente debe funcionar en un sistema de corriente propio (Märklin AC – Märklin Delta – Märklin Digital – DCC o Märklin Systems)

2. Aviso de seguridad

Antes de utilizar por primera vez un producto de Märklin, siempre lea las siguientes advertencias de seguridad.

• Emplear únicamente fuentes de alimentación conmutadas

y transformadores que sean de la tensión de red local.

• La alimentación de la modelo deberá realizarse desde

una sola fuente de suminitro

(p. ej. la DC 18V / max. 36W)

• Observe bajo todos los conceptos, las medidas de se-

guridad indicadas en las instrucciones de su sistema de funcionamiento.

• Para el funcionamiento convencional de la modelo deben

suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

• ¡ATENCIÓN! No es adecuado para niños menores de

3 años. Esquinas y puntas aﬁladas condicionadas a la función. Peligro de asﬁxia a causa de piezas pequeñas que pueden romperse y tragarse. El uso indebido de una fuente de alimentación puede provocar una electrocución.

• No exponer el modelo en miniatura a la radiación solar

directa, a oscilaciones fuertes de temperatura o a una humedad del aire elevada.

• Los LEDs incorporados corresponden a la clase de láser 1 según la norma europea EN 60825-1.

2.1 Notas importantes

• Las instrucciones de empleo y el embalaje forman parte

íntegra del producto y, por este motivo, deben guardarse y entregarse junto con el producto en el caso de venderlo o transmitirlo a otro.

• El mantenimiento, la conservación y las reparaciones

deben ser realizadas siempre por adultos.

• Para reparaciones o recambios contacte con su provee-

dor Märklin especializado.

• Responsabilidad y garantía conforme al documento de

garantía que se adjunta.

3. Alcance de suministro

1 x locomotora 1 x juego de instrucciones de empleo 1 x documento de garantía

4. Funciones

• Reconocimiento del sistema: automático.

• Tecnología mfx para la Mobile Station/Central Station. Nombre de fábrica: 285 Bundesliga

• Código de fábrica: 24

• Fijar parámetros de la locomotora (código, arranque y frenado (ABV), velocidad máxima): por el

Control Unit, Mobile Station o Central Station.

• Faros frontales dependendientes del sentido de marcha.

•

En funcionamiento en modo analógico están disponibles única-

mente las funciones de tracción y de alternancia de luces.

• Diversas funciones gobernables.

Märklin Start up puede complementarse y ampliarse con Märklin H0 o Märklin Digital. Para saber cómo, consulte a un distribuidor especializado de Märklin.

Page 17

5. Funciones posibles

STOP

mobile station

systems

60651 / 60652

f0 - f3 f4 - f7

60653 / 60657

Trix 66950 / 66955

f0 f8 f0 f8

60212 / 60213 60214 / 60215

CS3

60216 / 60226

Señal de cabeza

Función f0 Función f0 Función f0

Ruido: Júbilo de los fans Función 1 Función 8 Función f1 Función f1 Función f1 Ruido: Himno de la Bundesliga Función 2 Función 2 Función f2 Función f2 Función f2

ABV, apagado Función 4 Función 4 Función f4 Función f4 Función f4

Page 18

6. Anomalías funcionales

Si el tren no emprende la marcha, por favor compruebe:

• ¿Se ha congurado correctamente la dirección en IRControl? (pág.28).

• ¿Está el tren con todas las ruedas sobre la vía?

• ¿Está dañado un cable de interconexión a la maqueta?

Sustituir el cable dañado.

El decoder detecta una resistencia mecánica del modelo en miniatura. En tal caso, el decoder para el motor y lo señaliza encendiendo intermitentemente el alumbrado de cabeza. Una vez subsanados los problemas mecánicos, es posible poner de nuevo en servicio el modelo en miniatura después de que haya estado sin corriente.

7. Símbolos y su signiﬁcado

Indica el cumplimiento de todos los requisitos fundamentales en materia de seguridad y salud

Juguete con transformador

max.

22 V ~

Tensión asignada

8. Eliminación

Indicaciones para la protección del medio

ambiente: Los productos identicados con el

contenedor de basura tachado no deben eliminarse como basura doméstica normal y

corriente al nal de la vida útil, sino que deben

entregarse en un punto de recogida para reciclado de aparatos eléctricos y electrónicos. El símbolo en el producto, las instrucciones de empleo o el embalaje hace referencia a este hecho. Los materiales son reaprovechables en función de la identiﬁcación que lleven. Con el reaprovechamiento, la reutilización de materiales u otras formas de aprovechamiento de aparatos viejos contribuimos de manera importante a la protección del medio ambiente. Consulte a su Ayuntamiento para conocer la ubicación del punto de evacuación competente. www.maerklin.com/en/imprint.html

9. Garantía

Responsabilidad y garantía conforme al documento de garantía que se adjunta.

• Para reparaciones o recambios contacte con su provee-

dor Märklin especializado o

Gebr. Märklin & Cie. GmbH

Reparaturservice Stuttgarter Str. 55 - 57 73033 Göppingen Germany

 +49 7161 608 222

E-Mail: [email protected]

Page 19

2.1 Avvertenze importanti

• Le istruzioni di impiego e l’imballaggio costituiscono un com-

ponente sostanziale del prodotto e devono pertanto venire conservati nonché consegnati insieme in caso di ulteriore cessione del prodotto.

• Manutenzione, tenuta in efcienza e riparazioni possono

venire eseguite soltanto da parte di adulti.

• Per le riparazioni o le parti di ricambio, contrattare il

rivenditore Märklin.

• Prestazioni di garanzia e garanzia in conformità

all’accluso certicato di garanzia.

3. Corredo di fornitura

1 x locomotiva 1 x istruzioni di impiego 1 x certiﬁcato di garanzia

4. Funzioni

• Riconoscimento del tipo di funzionamento: automatico.

• Tecnologia Mfx per Mobile Station / Central Station.

Nome di fabbrica: 285 Bundesliga

• Indirizzo di fabbrica: 24

• Regolazione dei parametri della locomotiva (indirizzo,

ritardo di avviamento/frenatura (ABV), velocità massima):

tramite Control Unit, Mobile Station oppure Central Station.

• Illuminazione di testa dipendente dalla direzione di marcia.

• Nel funzionamento analogico si hanno a disposizione sola-

mente le funzioni di marcia e di commutazione dei fanali.

• Svariate funzionalità commutabili.

Märklin Start up può venire ampliato e trasformato con Märklin H0 oppure Märklin Digital. FateVi consigliare a questo proposito da un rivenditore specialista Märklin.

1. Impiego commisurato alla destinazione

Tale modello deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (Märklin AC, Märklin Delta, Märklin Digital, DCC oppure Märklin Systems).

2. Avvertenze per la sicurezza

Leggete necessariamente le seguenti avvertenze di sicurezza, prima del primo impiego di un prodotto Märklin.

• Impiegare soltanto alimentatori “switching“ e trasforma-

tori che corrispondono alla Vostra tensione di rete locale.

• La modello non deve venire alimentata nello stesso tempo

con più di una sorgente di potenza

(ad es. DC 18V / max.

36W)

• Vogliate prestare assolutamente attenzione alle avverten-

ze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento.

• Per il funzionamento tradizionale della modello il binario di

alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

• AVVERTENZA! Non adatto ai bambini sotto i 3 anni. Per

motivi funzionali i bordi e le punte sono spigolosi. Pericolo di asﬁssia, poiché le parti piccole e spezzabili potrebbero essere ingerite. Un utilizzo improprio del componente di rete può condurre ad una scossa elettrica.

• Non esponete tale modello ad alcun irraggiamento solare

diretto, a forti escursioni di temperatura oppure a elevata

umidità dell’aria.

• I LED incorporati corrispondono alla categoria di laser 1

secondo la Norma EN 60825-1.

Page 20

5. Funzioni commutabili

STOP

mobile station

systems

60651 / 60652

f0 - f3 f4 - f7

60653 / 60657

Trix 66950 / 66955

f0 f8 f0 f8

60212 / 60213 60214 / 60215

CS3

60216 / 60226

Segnale di testa Funzione f0 Funzione f0 Funzione f0

Rumore: Giubilo dei tifosi Funzione 1 Funzione 8 Funzione f1 Funzione f1 Funzione f1 Rumore: Inno della Bundesliga Funzione 2 Funzione 2 Funzione f2 Funzione f2 Funzione f2

ABV, spente Funzione 4 Funzione 4 Funzione f4 Funzione f4 Funzione f4

Page 21

6. Difetti nel funzionamento

Se il treno non marcia, Vi preghiamo di vericare:

• L’indirizzo sul Comando IR è impostato in modo corretto?

(pag.28)

• Il treno si trova con tutte le ruote sul binario?

• C’è un cavetto di collegamento all’impianto danneggiato?

Sostituire il cavetto guasto.

Una resistenza meccanica del modello viene riconosciuta dal Decoder. Il Decoder disattiva allora il motore con illuminazione di testa lampeggiante. Quando i problemi meccanici sono eliminati, il modello, dopo che esso era senza corrente, può venire nuovamente ammesso in esercizio.

7. Simboli e signiﬁcato

Indica la conformità a tutti i fondamentali requisiti di sicurezza e di sanità.

Trasformatore per giocattoli

max.

22 V ~

Tensione nominale

8. Smaltimento

Avvertenze per la protezione ambientale: I

prodotti che sono contraddistinti con il bidone della spazzatura cancellato alla ﬁne della loro durata di vita non possono venire eliminati mediante i normali riﬁuti domestici, bensì devono essere conferiti ad un apposito punto di

raccolta per il riciclaggio di apparecchi elettrici ed elettronici. Il simbolo su tale prodotto, le istruzioni di impiego oppure la confezione dà avviso riguardo a ciò. I materiali costituenti sono riutilizzabili in conformità al loro contrassegno. Con il riutilizzo, la valorizzazione delle sostanze oppure altre forme di valorizzazione delle vecchie apparecchiature Voi fornite un importante contributo alla protezione del nostro ambiente. Vi preghiamo di richiedere i punti di smaltimento autorizzati presso la Vostra amministrazione municipale. www.maerklin.com/en/imprint.html

9. Garanzia

Prestazioni di garanzia e garanzia in conformità all’accluso

certiﬁcato di garanzia.

• Per riparazioni Vi preghiamo di rivolgerVi al Vostro riven-

ditore specialista Märklin oppure Gebr. Märklin & Cie. GmbH

Reparaturservice Stuttgarter Str. 55 - 57 73033 Göppingen Germany

 + 49 7161 608 222

E-Mail: [email protected]

Page 22

2.1. Viktig information

• Bruksanvisningen och förpackningen är en del av

produkten och måste därför sparas och alltid medfölja produkten.

• Underhåll, service och reparationer får endast utföras av

vuxna personer.

• Kontakta din Märklinfackhandlare för reparationer och

reservdelar.

• Garantivillkor framgår av bifogade garantibevis.

3. Innehåll

1 x lokmodellen 1 x bruksanvisning 1 x garantisedel

4. Funktioner

• Driftsättet igenkänns automatiskt.

• Mfx-teknologi för Mobile Station / Central Station.

Namn från tillverkaren: 285 Bundesliga

• Adress från tillverkaren: 24

• Inställning av lokparametrar (Adress, acceleration/

bromsfördröjning (ABV), toppfart):

Via Control Unit, Mobile Station eller Central Station.

• Körriktningsberoende frontbelysning.

• Vid analog körning är endast den automatiska ljusväx-

lingsfunktionen tillgänglig.

• Olika inställbara funktioner.

Märklin Start up kan byggas ut och kompletteras med Märklin H0 och Märklin Digital. Enklast är att fråga en kunnig Märklin-

fackhandlare till råds.

1. Användning av produkten

Denna modell får endast köras med ett därtill avsett driftsystem (Märklin AC, Märklin Delta, Märklin Digital, DCC eller Märklin Systems).

2. Säkerhetsanvisningar

Följande säkerhetsanvisningar måste ovillkorligen läsas igenom innan en Märklin-produkt tas i bruk.

• Använd endast nätadaptrar och transformatorer anpassa-

de för det lokala elnätet.

• Denna modell får inte samtidigt försörjas av mer än en

kraftkälla

(t.ex. DC 18V / max. 36W)

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen

som hör till respektive driftsystemet.

• När motorvagnens lokdel ska köras med konventionell/

analog drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyddet får inte användas vid digital körning.

• VARNING! Ej lämplig för barn under 3 år. Funktionsbetin-

gade vassa kanter och spetsar. Kvävningsrisk på grund av smådelar som kann lossna. Felaktig använding av nätenheten kan leda till elöverslag och fysisk skada.

• Modellen får inte utsättas för direkt solljus, häftiga tempe-

raturväxlingar eller hög luftfuktighet.

• Inbyggda LED (lysdioder) motsvarar laser-klass 1 enligt

Ennorm 60825-1.

Page 23

5. Kopplingsbara funktioner

STOP

mobile station

systems

60651 / 60652

f0 - f3 f4 - f7

60653 / 60657

Trix 66950 / 66955

f0 f8 f0 f8

60212 / 60213 60214 / 60215

CS3

60216 / 60226

Frontstrålkastare Funktion f0 Funktion f0 Funktion f0

Ljud: Jublande fans Funktion 1 Funktion 8 Funktion f1 Funktion f1 Funktion f1 Ljud: Bundesligans hymn Funktion 2 Funktion 2 Funktion f2 Funktion f2 Funktion f2

ABV, från Funktion 4 Funktion 4 Funktion f4 Funktion f4 Funktion f4

Page 24

6. Funktionsstörningar

Om tåget inte fungerar: Kontrollera följande:

• Är adressen rätt inställd på IR-körkontroll? (S.28)

• Står alla tågets hjul ordentligt på rälsen?

• Är någon av anläggningens kablar skadad? Byt i så fall ut

den skadade kabeln.

En överbelastning av loket upptäcks av lokdekodern. Dekodern stänger då av motorn och loket blinkar med frontstrålkastarna. När orsaken till kortslutningen avlägsnats kan loket köras vidare på samma sätt som innan strömavbrottet.

7. Symboler och vad de betyder

Visar produkternas alla egenskaper ur säkerhetssynpunkt och alla hälsorisker vid användandet.

Transformatordriven leksak

max.

22 V ~

Nominell spänning

8. Hantering som avfall

Tänk på miljön: Produkter markerade med den

överkorsade soptunnan får efter att de förbrukats inte kastas tillsammans med vanliga hushållssopor. De måste lämnas till en återvinningscentral för elavfall och elektronik. Symbolen återﬁnns på själva produkten, på

förpackningen eller i bruksanvisningen. Materialet i de markerade produkterna är återvinningsbart. Genom att lämna dem till återvinning lämnar vi alla ett viktigt bidrag till skyddet och bevarandet av vår egen miljö. Du kan vända Dig till de miljöansvariga på Din hemkommun för vidare upplysningar om närmsta återvinningscentral.

Mer information: www.maerklin.com/en/imprint.html

9. Garanti

Responsabilidad y garantía conforme al documento de garantía que se adjunta.

• För reparationer vänder man sig till sin Märklin-fackhan-

del eller till

Gebr. Märklin & Cie. GmbH Reparaturservice Stuttgarter Str. 55 - 57 73033 Göppingen TYSKLAND

 0049 7161 608 222

E-mail: [email protected]

Page 25

• Service, vedligeholdelse og reparationer må kun udføres af

voksne.

• For reparation eller reservedele bedes De henvende Dem

til Deres Märklinforhandler.

• Garanti ifølge vedlagte garantibevis.

3. Leverancens omfang

1 x Lokomotivmodel 1 x Betjeningsvejledning 1 x Garantibevis

4. Funktioner

• Registrering af driftsarten: automatisk.

• Mfx-teknologi til Mobile Station / Central Station.

Navn ab fabrik: 285 Bundesliga

• Adresse ab fabrik: 24

• Indstilling af lokomotivparametrene (adresse, kørsels-/

bremseforsinkelse (ABV), maksimalhastighed):

Via Control Unit, Mobile Station eller Central Station.

• Køreretningsafhængig frontbelysning.

• I analogdrift er det kun køre- og lysskiftefunktionerne, der

er tilgængelige.

• Diverse styrbare funktioner.

Märklin Start up kann suppleres og udbygges med Märklin H0 eller Märklin Digital. Lad dig rådgive om det af en Märklin forhandler.

1. Hensigtsmæssig anvendelse

Modellen må kun bruges med et driftssystem (Märklin AC, Märklin Delta, Märklin Digital, DCC eller Märklin Systems), der er beregnet dertil.

2. Vink om sikkerhed

De følgende sikkerhedshenvisninger skal læses grundigt før den første brug af et Märklin-produkt.

• Anvend kun DC-DC-omformere og transformatorer, der

passer til den lokale netspænding.

• Modellen må ikke forsynes fra mere end én strømkilde ad

gangen

(f.eks. DC 18V / max. 36W)

• Vær under alle omstændigheder opmærksom på de vink

om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

• Ved konventionel drift af modellen skal tilslutningssporet støjdæmpes. Dertil skal anvendes støjdæmpningssættet

74046. Støjdæmpningssættet er ikke egnet til digital drift.

• ADVARSEL! Ikke egnet til børn under 3 år. Skarpe kanter og

spidser pga. funktionen. Kvælningsfare pga. små dele, der

kan brække af og sluges. Misbrug af strømforsyningen kan forårsage elektrisk stød.

• Modellen må ikke udsættes for direkte sollys, store temperaturudsving eller høj luftfugtighed.

• De indbyggede lysdioder svarer til laserklasse 1 i henhold

til normen EN 60825-1.

2.1 Vigtige bemærkninger

• Betjeningsvejledning og emballage hører til produktet og skal derfor gemmes og medfølge, hvis produktet gives

videre til andre.

Page 26

5. Styrbare funktioner

STOP

mobile station

systems

60651 / 60652

f0 - f3 f4 - f7

60653 / 60657

Trix 66950 / 66955

f0 f8 f0 f8

60212 / 60213 60214 / 60215

CS3

60216 / 60226

Frontsignal Funktion f0 Funktion f0 Funktion f0

Lyd: Jublende fans Funktion 1 Funktion 8 Funktion f1 Funktion f1 Funktion f1 Lyd: Bundesliga hymne Funktion 2 Funktion 2 Funktion f2 Funktion f2 Funktion f2

ABV, fra Funktion 4 Funktion 4 Funktion f4 Funktion f4 Funktion f4

Page 27

6. Funktionsstörninga

Hvistogetikkekører, kontrolleresdetom:

• adressen er korrekt IR-control? (S.28)

• togetstårmed alle hjulpåsporet?

• en forbindelsesledningtilanlægget er defekt? Defekt

ledningudskiftes.

En mekanisk modstand på modellen genkendes af omformeren. Omformeren slår derefter motoren fra mens

forlygten blinker. Når de mekaniske problemer er løst, kan modellen tages i brug igen, efter at have været strømfri.

7. Symboler og betydning

iviser overholdelsen af alle grundlæggende sikkerheds og sundhedskrav.

Transformator legetøj

max.

22 V ~

Tilladt spænding

8. Bortskafning

Anvisninger til miljøbeskyttelse: Produkter,

der er mærket med en overstreget affaldsspand, må ved afslutningen af deres levetid ikke bortskaffes sammen med det normale husholdningsaffa, men skal aﬂeveres ved et indsamlingssted for genbrug af elektriske og elektroniske apparater.

Symbolet på produktet, brugsanvisningen eller emballagen

gør opmærksom herpå. Materialerne kan genbruges jævnfør

deres mærkning. Med genbrug af materialet og andre former for genbrug af brugte apparater yder du et vigtigt

bidrag til beskyttelsen af vort miljø. Spørg hos din kommune,

hvor du ﬁnder det rigtige indsamlingssted. www.maerklin.com/en/imprint.html

9. Garanti

Garanti ifølge vedlagte garantibevis.

• I tilfælde af reparationer ret da henvendelse til din

Märklin-forhandler eller til

Gebr. Märklin & Cie. GmbH

Reparaturservice Stuttgarter Str. 55 - 57 73033 Göppingen Germany

 +49 7161 608 222

E-mail: [email protected]

Page 28

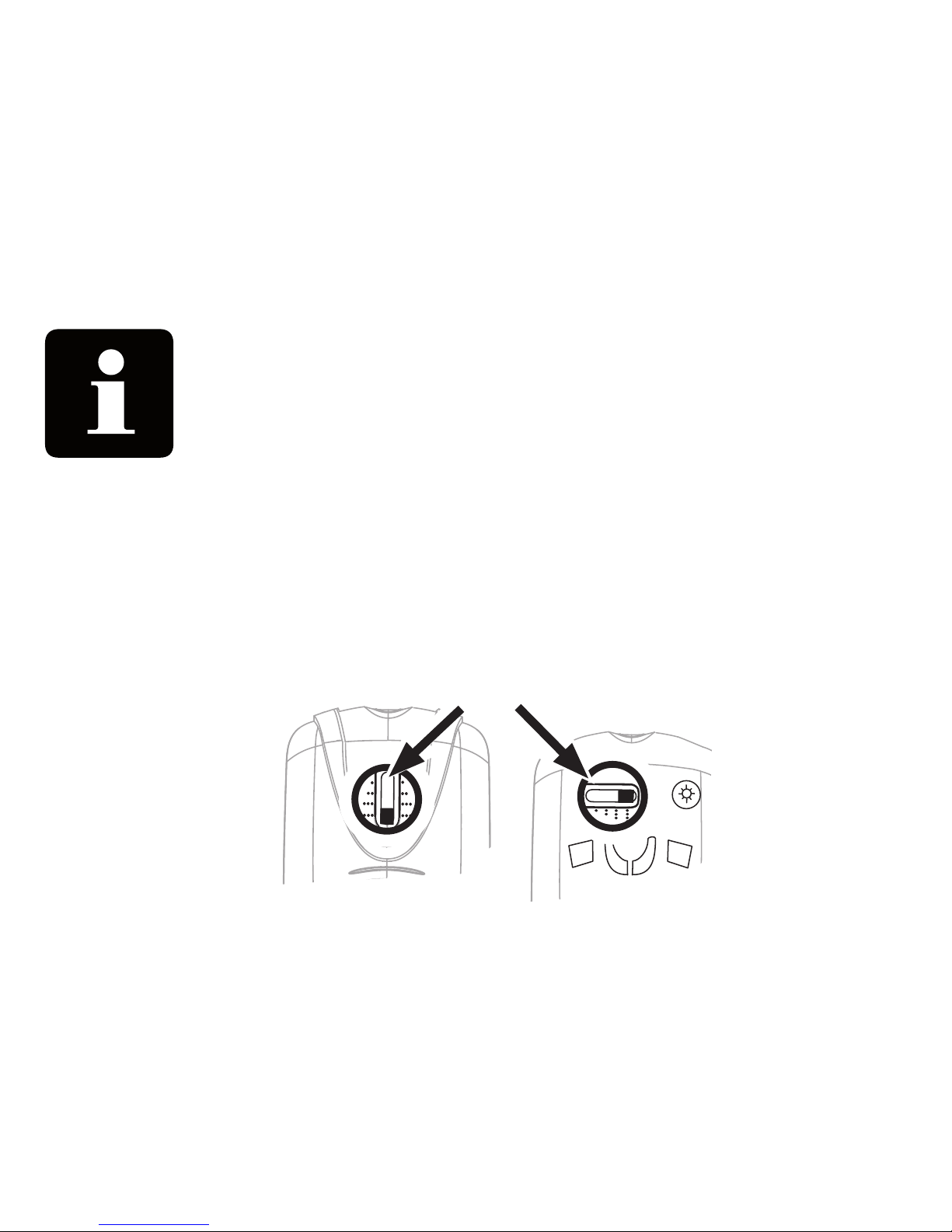

IR-Steuergerät:

Stellung des Schalters beachten

IR-Controler:

Position of the switch note

Commande infrarouge :

Position de la note interrupteur

IR-afstandsbediening

Stand van de schakelaar nota

IR-Control:

Posición del interruptor de la nota

Comando IR:

La posizione della nota di switch

IR-körkontroll:

Omkopplarläge not

IR-control:

Placering af kontakten note

Page 29

Allgemeiner Hinweis zur Vermeidung elektromagnetischer Störungen:

Um den bestimmungsgemäßen Betrieb zu gewährleisten, ist ein permanenter, einwandfreier Rad-Schiene-Kontakt der Fahrzeuge erforderlich.

Führen Sie keine Veränderungen an stromführenden Teilen durch.

General Note to Avoid Electromagnetic Interference:

A permanent, ﬂawless wheel-rail contact is required in order to guarantee operation for which a model is designed.

Do not make any changes to current-conducting parts.

Indication d‘ordre général pour éviter les interférences électromagnétiques:

La garantie de l‘exploitation normale nécessite un contact roue-rail permanent et irréprochable.

Ne procédez à aucune modiﬁcation sur des éléments conducteurs de courant.

Algemene aanwijzing voor het vermijden van elektromagnetische storingen:

Om een betrouwbaar bedrijf te garanderen is een permanent, vlekkeloos wielas - rail contact van het voertuig noodzakelijk.

Voer geen wijzigingen uit aan de stroomvoerende delen.

Consejo general para evitar las interferencias electromagnéticas:

Para garantizar un funcionamiento según las previsiones se

requiere un contacto rueda-carril de los vehículos permanente sin anomalías.

No realice ninguna modiﬁcación en piezas conductoras de la corriente.

Avvertenza generale per la prevenzione di disturbi elettromagnetici:

Per garantire l’esercizio conforme alla destinazione è

necessario un contatto ruota-rotaia dei rotabili permanente, esente da interruzioni.

Non eseguite alcuna modiﬁcazione ai componenti conduttori di corrente.

Allmän information för undvikande av elmagnetiska störningar:

För att kunna garantera en problemfri traﬁk fordras först och främst fullgod kontakt mellan rälsen och fordonens/ vagnarna hjul.

Förändra inte lokens och vagnarnas strömledande delar och detaljer.

Generel vejledning til forhindring af elektromagnetiske forstyrrelser:

For at sikre normal drift, er permanent, problemfri hjul-

skinne-kontakt på køretøjerne påkrævet. Undgå at foretage ændringer på strømførende dele.

Page 30

10. Parameter • Parameter • Paramètre • Parameter • Parámetro • Parametro • Parameter • Parameter

Fachhändler, Service-Fachbetriebe bzw. erfahrene Anwender können anhand der Tabelle einzelne Eigenschaften des Modells anpassen. Eine Erklärung wie Sie die Adresse mit dem IR-Steuergerät ändern können, ﬁnden sie in der Bedienungsanleitung

des Steuergerätes.

Authorized dealers, service stations, and/or experienced users can adjust individual characteristics of this model with the help of the table. An explanation of how you can change the address with the infra red controller can be found in the instructions

that come with this controller.

Détaillants spécialisés, entreprises spécialisées ou utilisateurs expérimentés peuvent adapter certaines propriétés du modèle.

Pour savoir comment modiﬁer l’adresse avec l’appareil de commande infrarouge, consulter la notice d’utilisation.

De vakhandel, service-bedrijven resp. ervaren gebruikers kunnen aan de hand van de tabel de verschillende eigenschappen van het model aanpassen. De aanwijzingen om het adres te wijzigen met uw IR-besturingsapparaat vindt u in de gebruiks-

aanwijzing van het besturingsapparaat.

Los distribuidores profesionales, las empresas especializadas de servicio o bien los usuarios expertos pueden adaptar las distintas propiedades del modelo. En las instrucciones de empleo de la unidad de control encontrará una explicación de

cómo puede modiﬁcar la dirección con la unidad de control IR.

I rivenditori specialisti, i laboratori di assistenza specializzati o rispettivamente gli utilizzatori esperti possono adattare le singole caratteristiche di tale modello in base alla tabella. Una spiegazione di come Voi possiate modiﬁcare l’indirizzo con

l’apparato di comando IR, potete trovarla nelle istruzioni di azionamento di tale apparato di comando.

Med hjälp av tabellen kan fackhandeln, serviceverkstäder och erfarna Märklinrallare anpassa och förändra modellen enskilda egenskaper. En beskrivning av hur man kan ändra adresserna med hjälp av IR-körkontrollen ﬁnns i körkontrollens instruk-

tionsblad. Forhandlere, servicevirksomheder samt erfarne brugere kan tilpasse de enkelte egenskaber af modellen ved hjælp af tabellen. I

brugsanvisningen til styreenheden ﬁndes der en forklaring på, hvordan adressen kan ændres med IR-styreenheden.

Page 31

CV (Parameter) • CV (Parameter) • CV (Paramètre) • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV (Parameter) • CV (Parameter)

CV-Nr.

Wert • Value •

Valeur • Waarde •

Valor • Valore •

Värde • Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 01 - (80)* 255

Anfahrverzögerung • Acceleration delay • Temporisation accélération • Optrekvertraging • Regulación arranque • Ritardo di avviamento • Igångsättningsreglering • Kørselsforsinkelse

03 01 - (63)* 255

Bremsverzögerung • Braking delay • Temporisation de freinage • Afremvertraging • Frenado lento • Ritardo di frenatura • Bromsfördröjning • Bremseforsinkelse

04 01 - (63)* 255

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

05 01 - (63)* 255

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Ripristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien

08 08

Lautstärke • Volume • Volume haut-parleur • Volume • Volumen del sonido • Intensità del suono • Ljudstyrka • Lydstyrke

63 01 - (63)* 255

* () = Control Unit 6021 / Mobile Station 60651/60652

Page 32

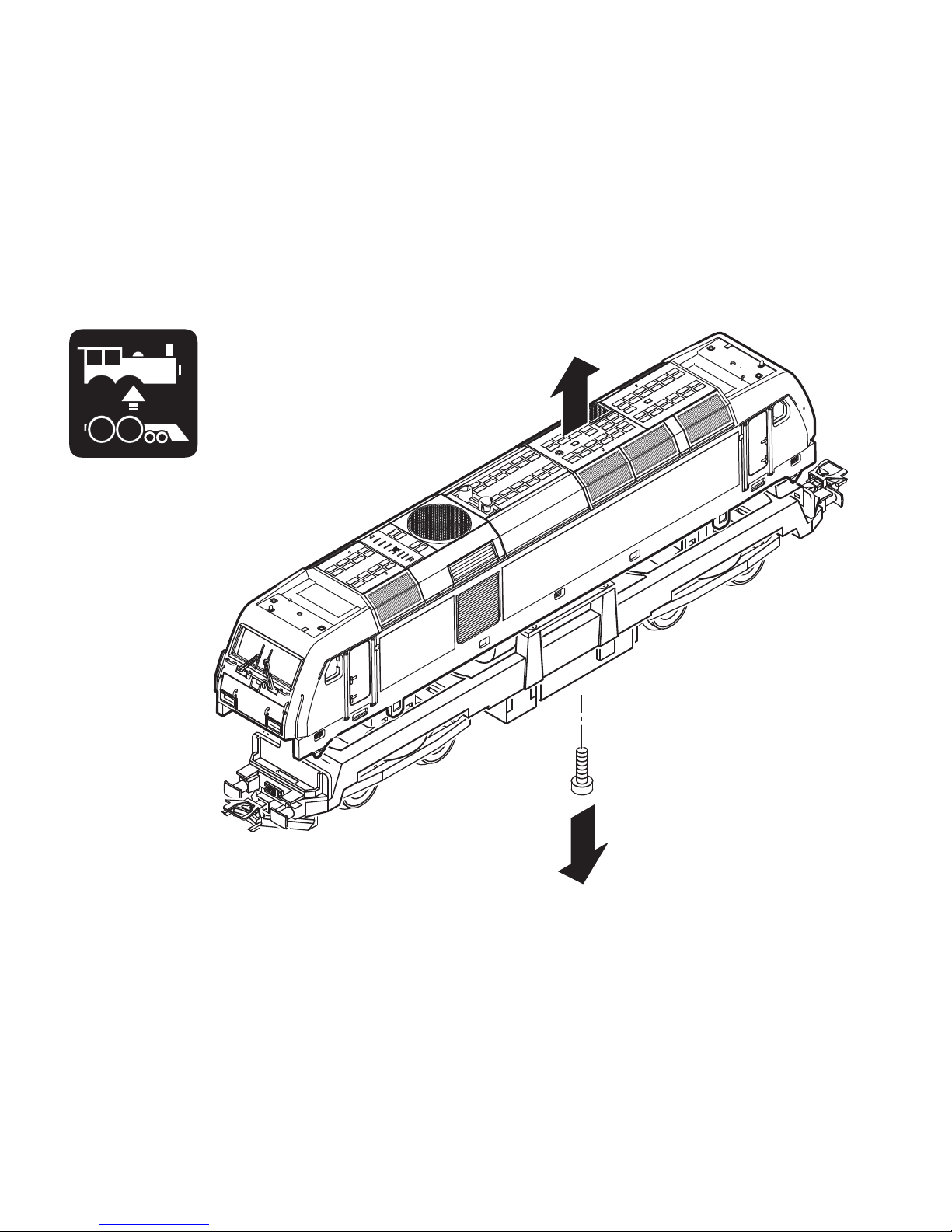

11.

Page 33

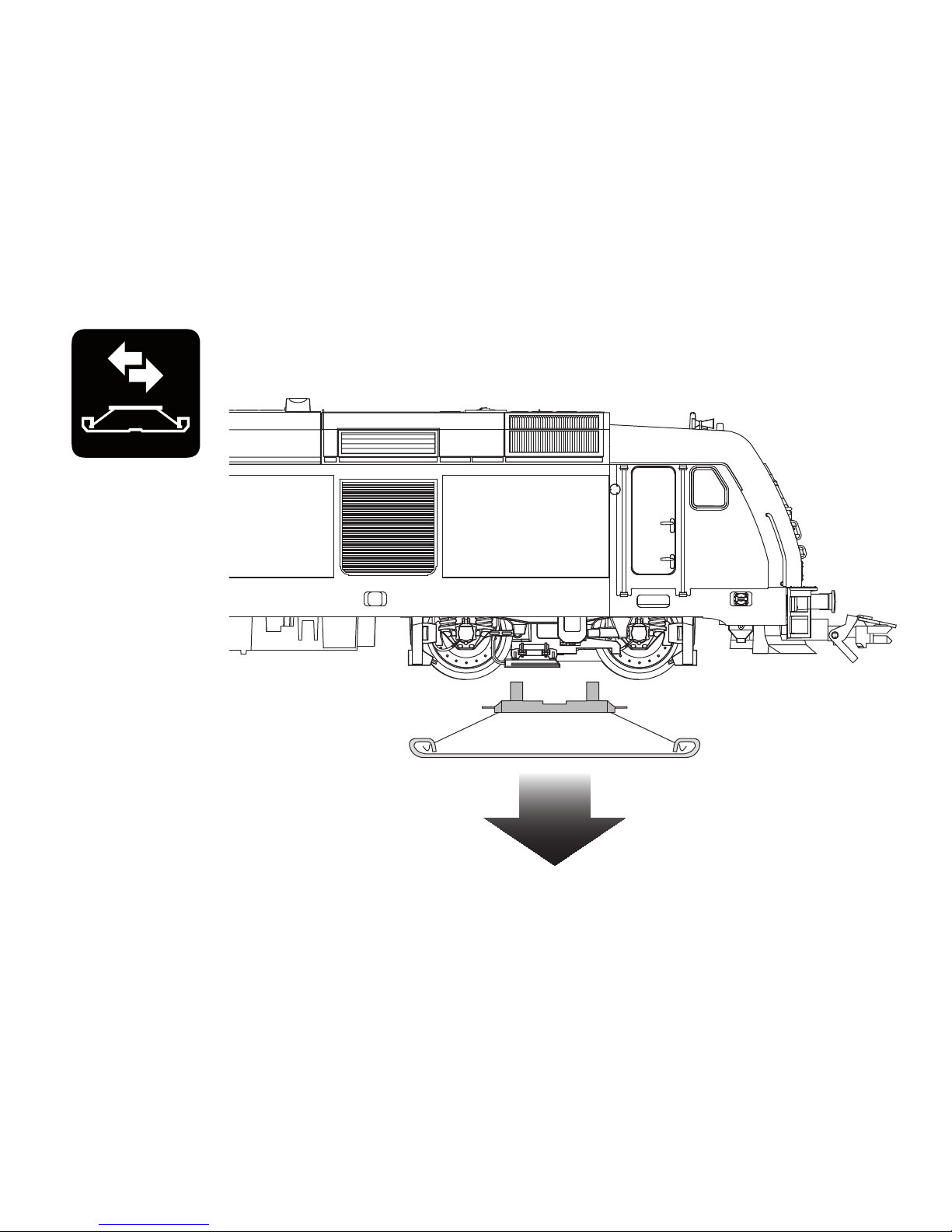

11.

Page 34

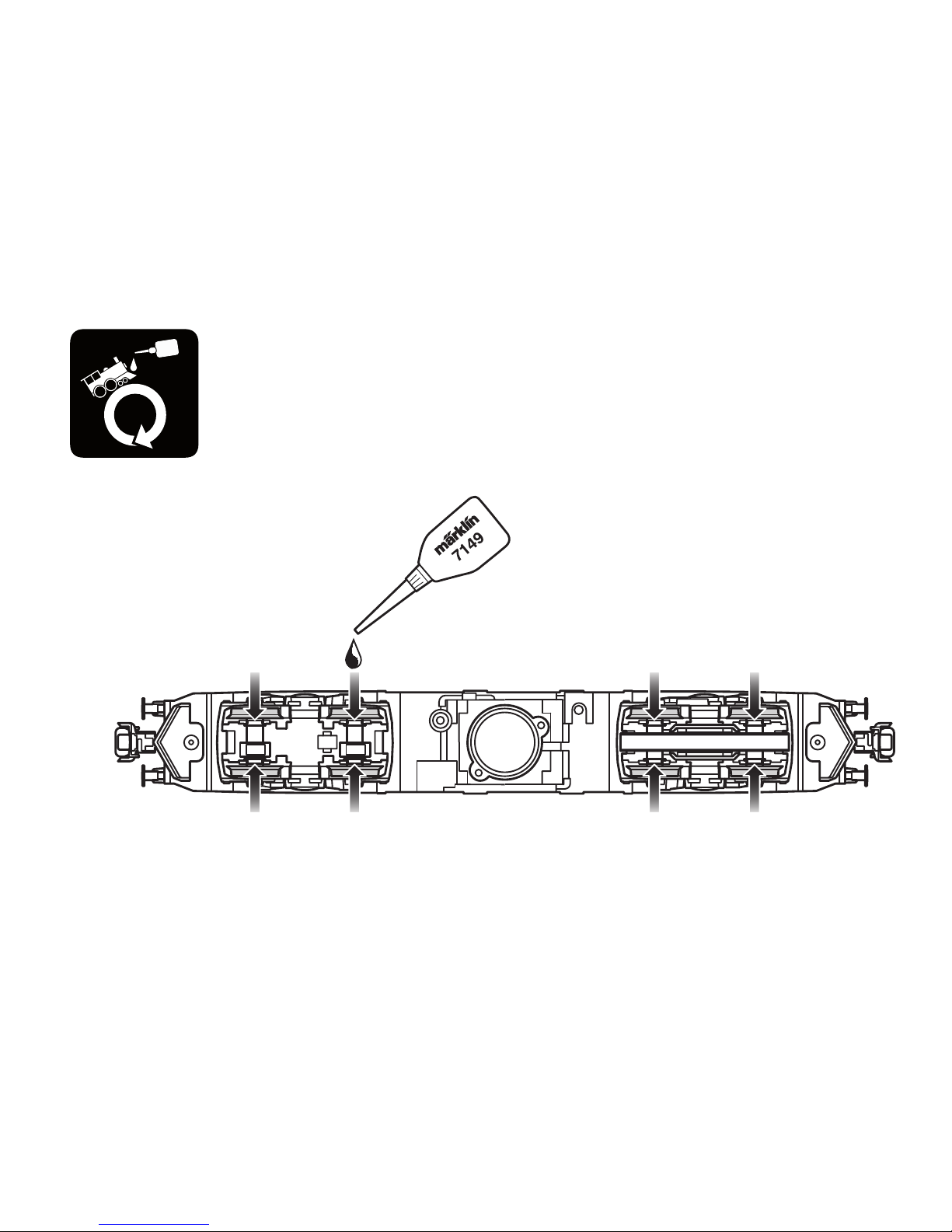

40h

11.

Page 35

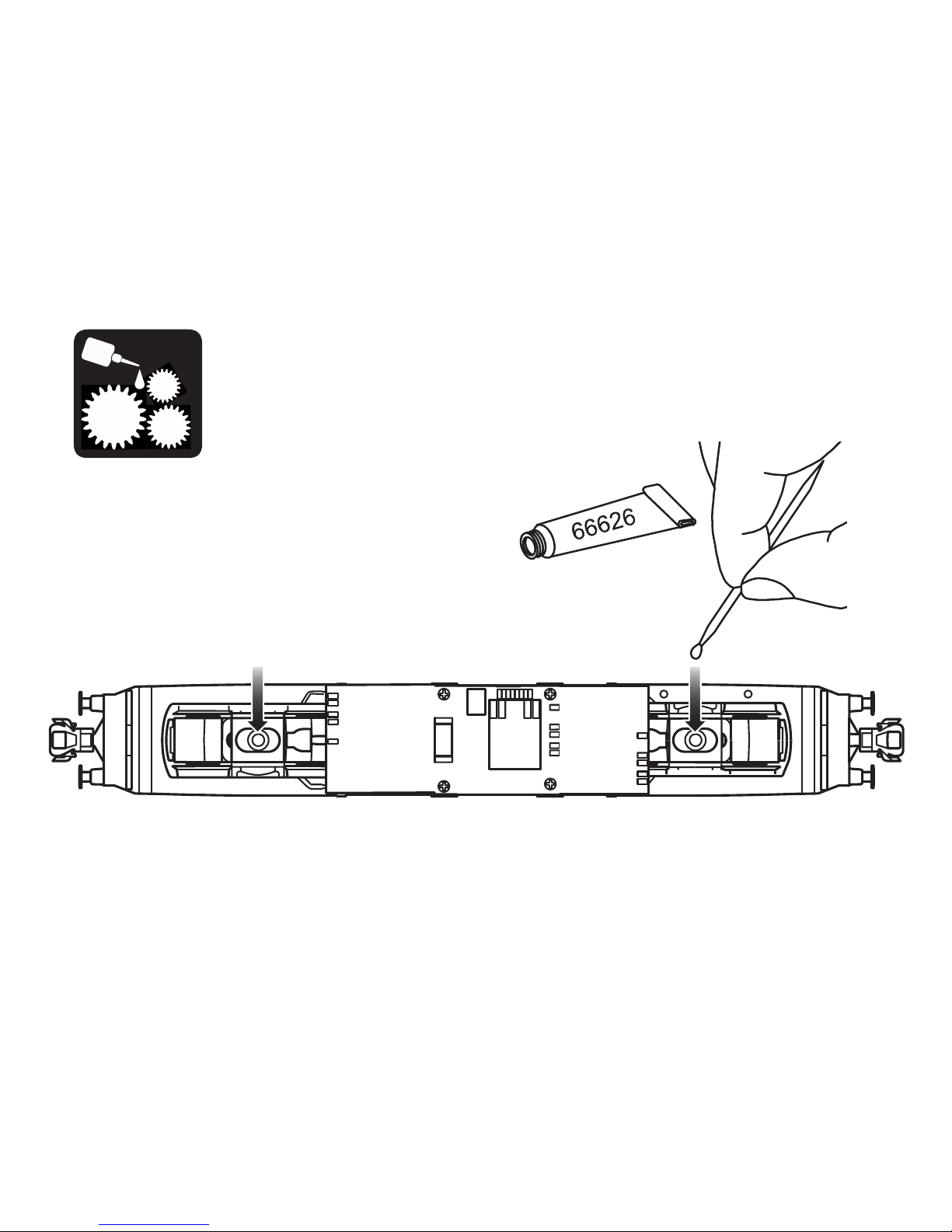

11.

Trix

Page 36

11.

Page 37

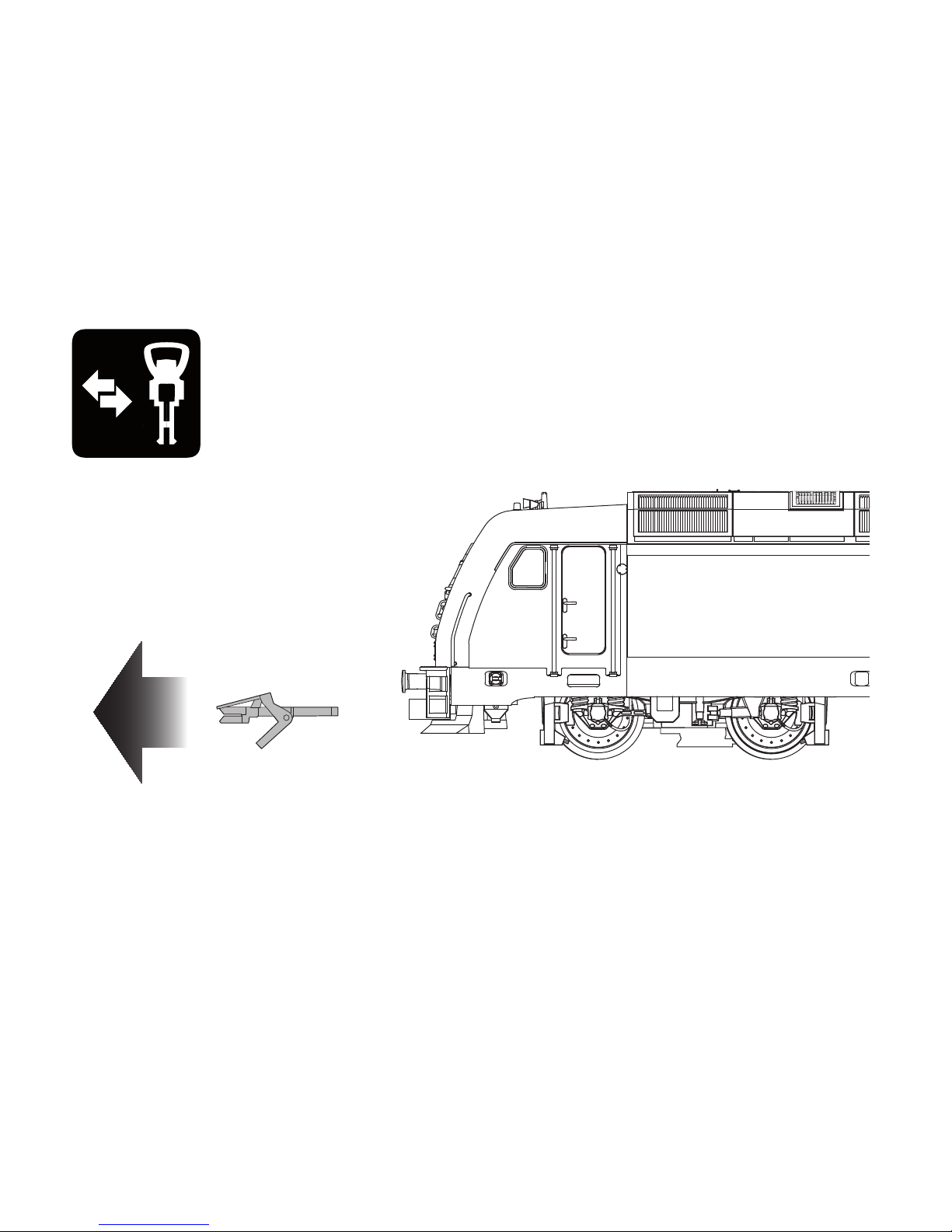

11.

Page 38

Details der Darstellung

können von dem Modell

abweichen.

12.

Page 39

1 Antenne, Signalhörner E249 014 2 Leiterplatte Beleuchtung E270 841 3 Decoder 288 505 4 Schraube E786 750 5 Puffer E203 618 6 Pufferbohle E132 922 7 Kardanwelle E408 929 8 Motor E408 905 9 Schienenräumer E408 932 10 Kupplungsschacht E408 947 11 Kurzkupplung E701 630 12 Schraube E785 070 13 Antriebseinh.vorn E167 074 14 Schleifer E206 370 15 Haftreifen 7 153 16 Antriebseinh.hinten E167 075 Lautsprecher E182 576

Hinweis: Einige Teile werden nur ohne oder mit anderer

Farbgebung angeboten. Teile, die hier nicht aufgeführt sind, können nur im Rahmen einer Reparatur im Märklin-Reparatur-Service repariert werden.

Note: Several parts are offered unpainted or in another

color. Parts that are not listed here can only be repaired by the Märklin repair service department.

Remarque : Certains éléments sont proposés uniquement

sans livrée ou dans une livrée différente. Les pièces ne ﬁgurant pas dans cette liste peuvent être réparées uniquement par le service de réparation Märklin.

Opmerking: enkele delen worden alleen kleurloos of in een

andere kleur aangeboden. Delen die niet in de in de lijst voorkomen, kunnen alleen via een reparatie in het Märklinservice-centrum hersteld/vervangen worden.

Nota: algunas piezas están disponibles sólo sin o con otro

color. Las piezas que no ﬁguran aquí pueden repararse

únicamente en el marco de una reparación en el servicio de

reparación de Märklin.

Avvertenza: Alcuni elementi vengono proposti solo senza

o con differente colorazione. I pezzi che non sono qui speciﬁcati possono venire riparati soltanto nel quadro di una riparazione presso il Servizio Riparazioni Märklin.

Observera: Vissa delar nns endast att tillgå från Märklin

olackerade eller i en annan färgsättning. Delar som ej ﬁnns upptagna här kan endast erhållas i samband med att

reparationen genomförs på Märklins egen verkstad: Märklin

Reparatur-Service.

Bemærk: Nogle dele udbydes kun med eller uden anden farvesammensætning. Dele, der ikke er anført her, kan

kun repareres i forbindelse med en reparation i Märklins reparationsservice.

Page 40

Gebr. Märklin & Cie. GmbH Stuttgarter Straße 55 - 57 73033 Göppingen Germany www.maerklin.com

288796/0617/Sc1Ef

Änderungen vorbehalten

Due to different legal requirements regarding electro-magnetic compatibility, this item may be used in the USA only after separate certiﬁcation for FCC compliance and an adjustment if necessary.

Use in the USA without this certiﬁcation is not permitted and absolves us of any liability. If you should want such certiﬁcation to be done, please contact us – also due to the additional costs incurred for this.

www.maerklin.com/en/imprint.html
