Page 1

Modell der Baureihe BR 24

26564

Page 2

Inhaltsverzeichnis: Seite Sicherheitshinweise 3 Funktionen 3 Schaltbare Funktionen 11 Parameter / Register 12 Wartung und Instandhaltung 13 Ersatzteile 18 Table of Contents: Page Safety Warnings 4 Function 4 Controllable Functions 11 Parameter / Register 12 Service and maintenance 13 Spare Parts 18 Sommaire : Page Remarques importantes sur la sécurité 5 Fonction 5 Fonctions commutables 11 Paramètre / Registre 12 Entretien et maintien 13 Pièces de rechange 18

Inhoudsopgave: Pagina Veiligheidsvoorschriften 6 Werking 6 Schakelbare functies 11 Parameter / Register 12 Onderhoud en handhaving 13 Onderdelen 18

Indice de contenido: Página Aviso de seguridad 7 Función 7 Funciones posibles 11 Parámetro / Registro 12 El mantenimiento 13 Recambios 18 Indice del contenuto: Page Avvertenze per la sicurezza 8 Funzionamento 8 Funzioni commutabili 11 Parametro / Registro 12 Manutenzione ed assistere 13 Pezzi di ricambio 18

Innehållsförteckning: Sida Säkerhetsanvisningar 9 Funktion 9 Kopplingsbara funktioner 11 Parameter / Register 12 Underhåll och reparation 13 Reservdelar 18

Indholdsfortegnelse: Side Vink om sikkerhed 10 Funktion 10 Styrbare funktioner 11 Parameter / Register 12 Service og reparation 13 Reservedele 18

Page 3

Sicherheitshinweise

• Die Lok darf nur mit einem dafür bestimmten Betriebssystem (Märklin Wechselstrom-Transformator 6647, Märklin Delta, Märklin Digital oder Märklin Systems) eingesetzt werden.

Nur Transformatoren verwenden, die Ihrer örtlichen Netzspannung entsprechen. Keinesfalls Transformatoren für eine Netzspannung von 220 V bzw. 110 V einsetzen.

• Die Lok darf nur aus einer Leistungsquelle gleichzeitig ver

sorgt werden.

• Beachten Sie unbedingt die Sicherheitshinweise in der Gebrauchsanleitung zu Ihrem Betriebssystem.

• Für den konventionellen Betrieb der Lok muss das Anschluss

gleis entstört werden. Dazu ist das Entstörset 74046 zu verwenden. Für Digitalbetrieb ist das Entstörset nicht geeignet.

Jegliche Garantie-, Gewährleistungs- und Schadensersatzansprüche sind ausgeschlossen, wenn in Märklin-Produkten nicht von Märklin freigegebene Fremdteile eingebaut werden und / oder Märklin-Produkte umgebaut werden und die eingebauten Fremdteile bzw. der Umbau für sodann aufgetretene Mängel und / oder Schäden ursächlich war. Die Darlegungs- und Beweislast dafür, dass der Einbau von Fremdteilen oder der Umbau in bzw. von Märklin-Produkten für aufgetretene Mängel und / oder Schäden nicht ursächlich war, trägt die für den Ein- und / oder Umbau verantwortliche Person und / oder Firma bzw. der Kunde.

Funktion

• Mögliche Betriebssysteme: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Erkennung der Betriebsart: automatisch.

• Einstellbare Adressen:

1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 60212/213/214/Mobile Station 60653)

• Adresse ab Werk:

• Veränderbare Anfahr-/ Bremsverzögerung (simultan).

• Veränderbare Höchstgeschwindigkeit.

• Einstellen der Lokparameter (Adresse, Anfahr-/Bremsverzö

gerung, Höchstgeschwindigkeit): Über Control Unit, Mobile Station oder Central Station.

• Fahrtrichtungsabhängige Stirnbeleuchtung.

• Rauchgenerator nachrüstbar.

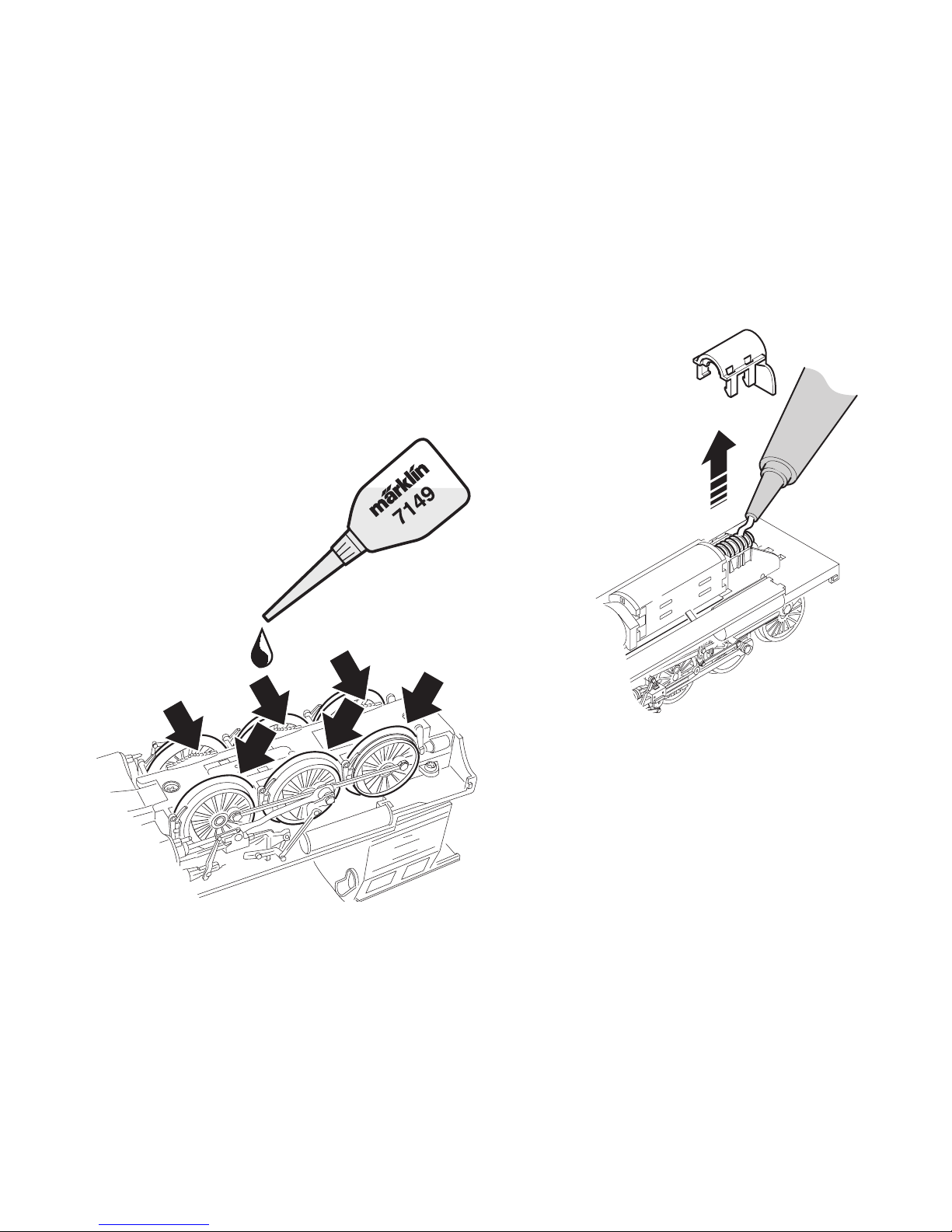

Die bei normalem Betrieb anfallenden Wartungsarbeiten sind nachfolgend beschrieben. Für Reparaturen oder Ersatzteile wenden Sie sich bitte an Ihren Märklin-Fachhändler.

Page 4

Safety Warnings

• This locomotive is to be used only with an operating system designed for it (Märklin 6646/6647 AC transformer, Märklin Delta, Märklin Digital or Märklin Systems).

Use only transformers rated for your local household power. Do not under any circumstances use transformers rated for 220 volts or 110 volts.

• This locomotive must never be supplied with power from more than one transformer.

• Pay close attention to the safety warnings in the instructions for your operating system.

• The feeder track must be equipped to prevent interference with radio and television reception, when the locomotive is to be run in conventional operation. The 74046 interference suppression set is to be used for this purpose.

No warranty or damage claims shall be accepted in those cases where parts neither manufactured nor approved by Märklin have been installed in Märklin products or where Märklin products have been converted in such a way that the non-Märklin parts or the conversion were causal to the defects and / or damage arising. The burden of presenting evidence and the burden of proof thereof, that the installation of non-Märklin parts or the conversion in or of Märklin products was not causal to the defects and / or damage arising, is borne by the person and / or company responsible for the installation and / or conversion, or by the customer.

Function

• Possible operating systems: 6646/6647 Märklin Transformer, Märklin Delta, Märklin Digital, Märklin Systems.

• Recognition of the mode of operation: automatic.

• Addresses that can be set:

1-80 (Control Unit 6021/Mobile Station 60651/652 ) 1-255 (Central Station 60212/213/214 Mobile Station 60653)

• Address set at the factory:

• Adjustable acceleration/braking delay (simultaneous).

• Adjustable maximum speed.

• Setting the locomotive parameters (address, acceleration/ braking delay, maximum speed): with the Control Unit, Mobile Station, Central Station.

• Headlights, changing over with the direction of travel.

• This locomotive can be retroﬁtted with a smoke generator.

The maintenance work necessary with normal operation of this locomotive is described below. Please see your authorized Märklin dealer for repairs or spare parts.

Page 5

Remarques importantes sur la sécurité

• La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin courant alternatif

- transformateur 6647, Märklin Delta, Märklin Digital ou Märklin Systems).

Utilisez uniquement des transformateurs correspondant à la tension secteur locale. N´utilisez en aucun cas des transformateurs pour une tension de secteur de 220 V, respectivement 110 V.

• La locomotive ne peut être alimentée en courant que par une seule source de courant.

• Veuillez impérativement respecter les remarques sur la sécurité décrites dans le mode d’emploi de votre système d’exploitation.

• Pour l’exploitation de la locomotive en mode conventionnel, la voie de raccordement doit être déparasitée. A cet effet, utiliser le set de déparasitage réf. 74046. Le set de déparasitage ne convient pas pour l’exploitation en mode numérique.

Tout recours à une garantie commerciale ou contractuelle ou à une demande de dommages-intérêt est exclu si des pièces non autorisées par Märklin sont intégrées dans les produits Märklin et / ou si les produits Märklin sont transformés et si les pièces d’autres fabricants montées ou la transformation constituent la cause des défauts et / ou dommages apparus. C’est à la personne et / ou la société responsable du montage / de la transformation ou au client qu’incombe la charge de prouver que le montage des pièces d’autres fabricants sur des produits Märklin ou la transformation des produits Märklin n’est pas à l’origine des défauts et ou dommages apparus.

Fonction

• Systèmes d’exploitation possibles : Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Détection du mode d’exploitation : automatique.

• Adresses disponibles :

1-80 (Control Unit 6021/Mobile Station 60651/652 ) 1-255 (Central Station60212/60213/60214/Mobile Station 60653)

• Adresse encodée en usine :

• Temporisation d’accélération et de freinage réglable (les 2 simultanément).

• Vitesse maximale réglable.

• Réglage des paramètres de la loco (adresse, temporisation accélér.-freinage, vitesse maximale) : via Control Unit, Mobile Station ou Central Station.

• Feux de signalisation avec inversion selon sens de marche.

• Possibilité d’installer un générateur fumigène.

Les travaux d‘entretien occasionnels à effectuer en exploitation normale sont décrits plus loin. Pour toute réparation ou remplacement de pièces, adressez-vous à votre détaillant-spécialiste Märklin.

Page 6

Veiligheidsvoorschriften

• De loc mag alleen met een daarvoor bestemd bedrijfssysteem (Märklin wisselstroom transformator 6647, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden

. Alleen transformatoren gebruiken die geschikt zijn voor de bij u geldende netspanning. In geen geval transformatoren voor een netspanning van 220 V dan wel 110 V gebruiken.

• De loc mag niet vanuit meer dan één stroomvoorziening gelijktijdig gevoed worden.

• Voor het conventionele bedrijf met de loc dient de aansluitrail te worden ontstoort. Hiervoor dient men de ontstoor-set 74046 te gebruiken. Voor het digitale bedrijf is deze ontstoor-set niet geschikt.

• Lees ook aandachtig de veiligheidsvoorschriften in de gebru

iksaanwijzing van uw bedrijfssysteem.

Elke aanspraak op garantie en schadevergoeding is uitgesloten, wanneer in Märklin-producten niet door Märklin vrijgegeven vreemde onderdelen ingebouwd en / of Märklin-producten omgebouwd worden en de ingebouwde vreemde onderdelen resp. de ombouw oorzaak van nadien opgetreden defecten en / of schade was. De aantoonplicht en de bewijslijst daaromtrent, dat de inbouw van vreemde onderdelen in Märklin-producten of de ombouw van Märklin-producten niet de oorzaak van opgetreden defecten en / of schade is geweest, berust bij de voor de inbouw en/of ombouw verantwoordelijke persoon en / of ﬁrma danwel bij de klant.

Werking

• Mogelijke bedrijfssystemen: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Herkenning van het bedrijfssysteem: automatisch.

• Instelbare adressen:

1-80 (Control Unit 6021/Mobile Station 60651/652 ) 1-255 (Central Station60212/60213/60214/Mobile Station 60653)

• Vanaf de fabriek ingesteld:

• Instelbare optrek- / afremvertraging (simultaan).

• Instelbare maximumsnelheid.

• Instellen van de locomotiefparameters (adres, optrek- afrem

vertraging, maximumsnelheid): d.m.v. Control Unit, Mobile Station of Central Station.

• Rijrichtingafhankelijke frontseinen.

• Mogelijkheid om rookgenerator in te bouwen.

De in het normale bedrijf voorkomende onderhoudswerkzaamheden zijn verderop beschreven. Voor reparatie of onderdelen kunt u zich tot uw Märklin winkelier wenden.

Page 7

Aviso de seguridad

• La locomotora solamente debe funcionar en un sistema de corriente propio (Märklin corriente alterna – transformador 6647 – Märklin Delta – Märklin Digital o Märklin Systems).

Utilizar únicamente transformadores que correspondan a la tensión de red local. En ningún caso utilizar transformadores para una tensión de red de 220 V o bien 110 V.

• La locomotora no deberá recibir corriente eléctrica mas que de un solo punto de abasto.

• Para el funcionamiento convencional de la locomotora deben suprimirse las interferencias en la vía de conexión de la alimentación. Para ello debe emplearse el set supresor de interferencias 74046. El set supresor de interferencias no es adecuado para el funcionamiento en modo digital.

• Observe bajo todos los conceptos, las medidas de seguridad indicadas en las instrucciones de su sistema de funcionamiento.

Se excluye todo derecho de garantía, prestación de garantía e indemnización sobre aquellos productos Märklin en los que se hubieran montado piezas ajenas no autorizadas por Märklin y/o sobre aquellos productos Märklin que hayan sido modiﬁcados cuando la piezas ajenas montadas o la modiﬁcación sean las causas de los desperfectos y/o daños posteriormente surgidos. La persona y/o empresa o el cliente responsable del montaje o modiﬁcación será el responsable de probar y alegar que el montaje de piezas ajenas o la modiﬁcación en/de productos Märklin no son las causas de los desperfectos y/o daños surgidos.

Función

• Sistemas operativos posibles: Märklin transformador 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Reconocimiento del sistema: automático.

• Códigos disponibles:

1-80 (Control Unit 6021/Mobile Station 60651/652 ) 1-255 (Central Station60212/60213/60214/Mobile Station 60653)

• Código de fábrica:

• Arranque y frenado variable (simultáneo).

• Velocidad máxima variable.

• Fijar parámetros de la locomotora (código, arranque y frenado, velocidad máxima): por el Control Unit, Mobile Station o Central Station.

• Faros frontales dependendientes del sentido de marcha.

• Equipo fumigeno se puede instalor posteriormente.

Los trabajos de mantenimiento normales están descritos a continuación. Para reparaciones o recambios contacte con su proveedor Märklin especializado.

Page 8

Avvertenze per la sicurezza

• Tale locomotiva deve essere impiegata soltanto con un siste

ma di funzionamento adeguato per questa (trasformatore per corrente alternata Märklin 6647, Märklin Delta, Märklin Digital oppure Märklin Systems).

Impiegare solamente dei trasformatori che corrispondono alle tensioni di rete locali. Non si impieghino in nessun caso dei trasformatori per una tensione di rete di 220 V o 110 V.

• La locomotiva non deve venire alimentata nello stesso tempo con più di una sorgente di potenza.

• Per il funzionamento tradizionale della locomotiva il binario di alimentazione deve essere protetto dai disturbi. A tale scopo si deve impiegare il corredo antidisturbi 74046. Tale corredo antidisturbi non è adatto per il funzionamento Digital.

• Vogliate prestare assolutamente attenzione alle avvertenze di sicurezza nelle istruzioni di impiego per il Vostro sistema di funzionamento

Märklin non fornisce alcuna garanzia, assicurazione e risarcimentodanni in caso di montaggio sui prodotti Märklin di componenti non espressamente approvati dalla ditta. Märklin altresì non risponde in caso di modiﬁche al prodotto, qualora i difetti e i danni riscontrati sullo stesso siano stati causati da modiﬁche non autorizzate o dal montaggio di componente esterni non approvati. L‘onere della prova che i componenti montati e le modiﬁche apportate non sono state la causa del danno o del difetto, resta a carico del cliente o della persona / ditta che ha effettuato il montaggio di componenti estranei o che ha apportato modiﬁche non autorizzate.

Funzionamento

• Possibili sistemi di funzionamento: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Riconoscimento del tipo di funzionamento: automatico.

• Indirizzi impostabili:

1-80 (Control Unit 6021/Mobile Station 60651/652 ) 1-255 (Central Station60212/60213/60214/Mobile Station 60653)

• Indirizzo di fabbrica:

•

Ritardo di avviamento/frenatura modiﬁcabile (simultaneamente).

• Velocità massima modiﬁcabile.

• Regolazione dei parametri della locomotiva (indirizzo, ritardo di avviamento/frenatura, velocità massima): tramite Control Unit, Mobile Station oppure Central Station.

• Illuminazione di testa dipendente dalla direzione di marcia.

• Apparato fumogeno equipaggiabile in seguito.

Le operazioni di manutenzione che si veriﬁcano nel normale funzionamento sono descritte nel seguito. Per riparazioni o parti di ricambio Vi preghiamo di rivolgerVi al Vostro rivenditore specialista Märklin.

Page 9

Säkerhetsanvisningar

• Loket får endast köras med ett därtill avsett driftsystem (Märklin Växelström-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems).

Använd endast transformatorer som är avsedda för den nätspänning som tillhandahålls av er elleverantör. Anslut aldrig en transformator för 220 V nätspänning till 110 V - eller tvärt om.

• Loket får inte samtidigt försörjas av mer än en kraftkälla.

• När motorvagnens lokdel ska köras med konventionell/ana

log drift måste anlutningsskenan vara avstörd. Till detta använder man anslutningsgarnityr 74046 med avstörning och överbelastningsskydd. Avstörningsskyddet får inte användas vid digital körning.

• Beakta alltid säkerhetsanvisningarna i bruksanvisningen som hör till respektive driftsystemet.

Varje form av anspråk på garanti och skadestånd är utesluten omdelar används i Märklin-produkter som inte har godkänts av Märklin och / eller om Märklin-produkter har modiﬁerats och de inbyggda främmande delarna resp. modiﬁeringen var upphov till de därefter uppträdande felen och / eller skadorna. Bevisbördan för att inbyggnaden av främmande delar i eller ombyggnaden av Märklin-produkter inte är upphovet till de uppträdande felen och / eller skadorna, bär den person och / eller företag resp. kund som är ansvarig för in- och / eller ombyggnaden.

Funktion

• Möjliga driftsystem: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Driftsättet igenkänns automatiskt.

• Inställbara adresser:

1-80 (Control Unit 6021/Mobile Station 60651/652) 1-255 (Central Station 60212/213/214/Mobile Station 60653)

• Adress från tillverkaren:

• Acceleration/ bromsfördröjning (simultant) kan ändras.

• Toppfart kan ändras.

• Inställning av lokparametrar (Adress, acceleration/ broms

fördröjning, toppfart): Via Control Unit, Mobile Station eller Central Station.

• Körriktningsberoende frontbelysning.

• Kan efteråt förses med rökgenerator.

Underhållsarbeten som uppstår vid normal användning beskrivs som följer. Kontakta din Märklinfackhandlare för reparationer och reservdelar.

Page 10

Vink om sikkerhed

• Lokomotivet må kun bruges med et driftssystem (Märklin vekselstrøm-transformator 6647, Märklin Delta, Märklin Digital eller Märklin Systems), der er beregnet dertil.

Anvend kun transformatorer, der passer til den lokale netspænding. Anvend aldrig transformatorer der er beregnet til en netspænding på 220 V eller 110 V.

• Lokomotivet må ikke forsynes fra mere end én strømkilde ad gangen.

• Ved konventionel drift af lokomotivet skal tilslutningssporet støjdæmpes. Dertil skal anvendes støjdæmpningssættet 74046. Støjdæmpningssættet er ikke egnet til digital drift.

• Vær under alle omstændigheder opmærksom på de vink om sikkerhed, som ﬁndes i brugsanvisningen for Deres driftssystem.

Ethvert garanti-, mangelsansvars- og skadeserstatningskrav er udelukket, hvis der indbygges fremmeddele i Märklinprodukter, der ikke er frigivet dertil af Märklin og / eller hvis Märklinprodukter bygges om og de indbyggede fremmeddele hhv. ombygningen var årsag til sådanne opståede mangler og / eller skader. Det påhviler kunden hhv. den person og / eller det ﬁrma, der er ansvarlig for ind- og / eller ombygningen, at påvise hhv. bevise, at indbygningen af fremmeddele i, eller ombygningen af Märklinprodukter ikke var årsag til opståede mangler og / eller skader.

Funktion

• Mulige driftssystemer: Märklin Transformer 6647, Märklin Delta, Märklin Digital, Märklin Systems.

• Registrering af driftsarten: automatisk.

• Indstillelige adresser:

1-80 (Control Unit 6021/Mobile Station 60651/652 ) 1-255 (Central Station60212/60213/60214/Mobile Station 60653)

• Adresse ab fabrik:

• Indstillelig opstarts-/bremseforsinkelse (simultan).

• Indstillelig maksimalhastighed.

• Indstilling af lokomotivparametrene (adresse, opstarts-/ bremseforsinkelse, maksimalhastighed): Via Control Unit, Mobile Station eller Central Station.

• Køreretningsafhængig frontbelysning.

• Røggenerator kan eftermonteres.

Vedligeholdelsesarbejder ved normal drift er beskrevet i det ef

terfølgende. For reparation eller reservedele bedes De henvende Dem til Deres Märklinforhandler.

Page 11

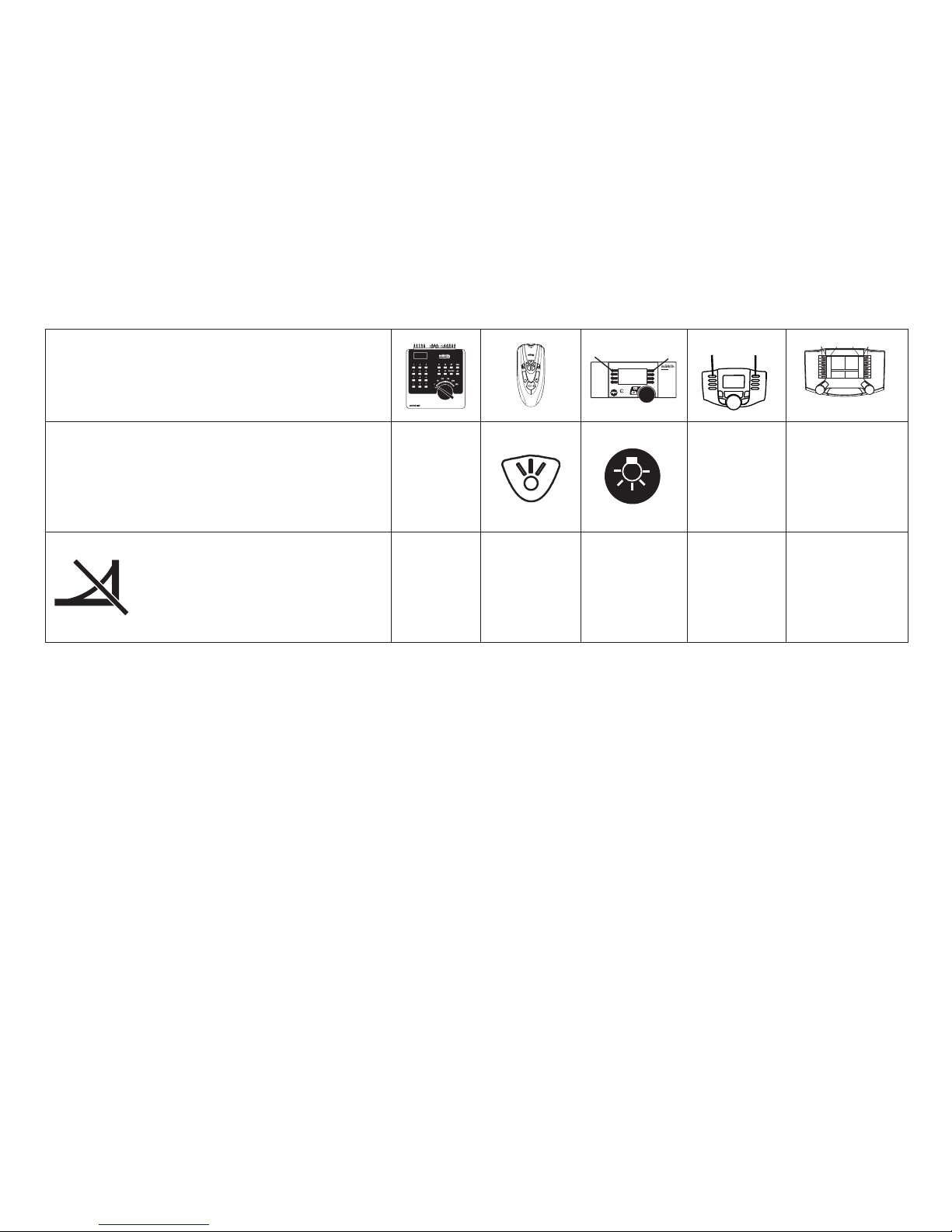

Schaltbare Funktionen • Controllable Functions • Fonctions commutables • Schakelbare functies • Funciones posibles • Funzioni commutabili • Kopplingsbara funktioner • Styrbare funktioner

function/off

Funktion f0 Function f0 Fonction f0

Functie f0

Función f0

Funzione f0

Funktion f0 Function f0 Fonction f0

Functie f0

Función f0

Funzione f0

Funktion 4 Function 4 Fonction 4

Functie 4

Función 4

Funzione 4

Funktion 4 Function 4 Fonction 4

Functie 4

Función 4

Funzione 4

Funktion f4 Function f4 Fonction f4

Functie f4

Función f4

Funzione f4

Funktion f4 Function f4 Fonction f4

Functie f4

Función f4

Funzione f4

 



Digital / Systems





mobile station

systems

Page 12

CV (Parameter) • CV (Parameter) • CV (Paramètre) • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV (Parameter) • CV (Parameter)

CV-Nr.

Wert • Value •

Valeur • Waarde •

Valor • Valore •

Värde • Værdi

Adresse • Address • Adresse • Adres • Código • Indrizzo • Adress • Adresse

01 01 - 255

Anfahr-/Bremsverzögerung • Acceleration-/ Braking delay • Temporisation accélération/Temporisation de freinage • Optrek-/Afremvertraging • Regulación arranque /Frenado lento • Ritardo di avviamento/Ritardo di frenatura • Igångsättningsreglering -/Bromsfördröjning • Opstartregulierung/Bremseforsinkelse

03 01 - 31

Höchstgeschwindigkeit • Maximum speed • Vitesse maximale • Maximumsneilheid • Velocidad máxima • Velocità massima • Toppfart • Maksimalhastighed

05 01 - 63

Rückstellen auf Serienwerte • Reset to series value • Remettre aux valeurs de série • Terugzetten naar serie-instellingen • Restablecer los valores de serie • Ripristinare sui valori di serie • Återställa till standardvärden • Tibagestil til serieværdien

08 08

Page 13

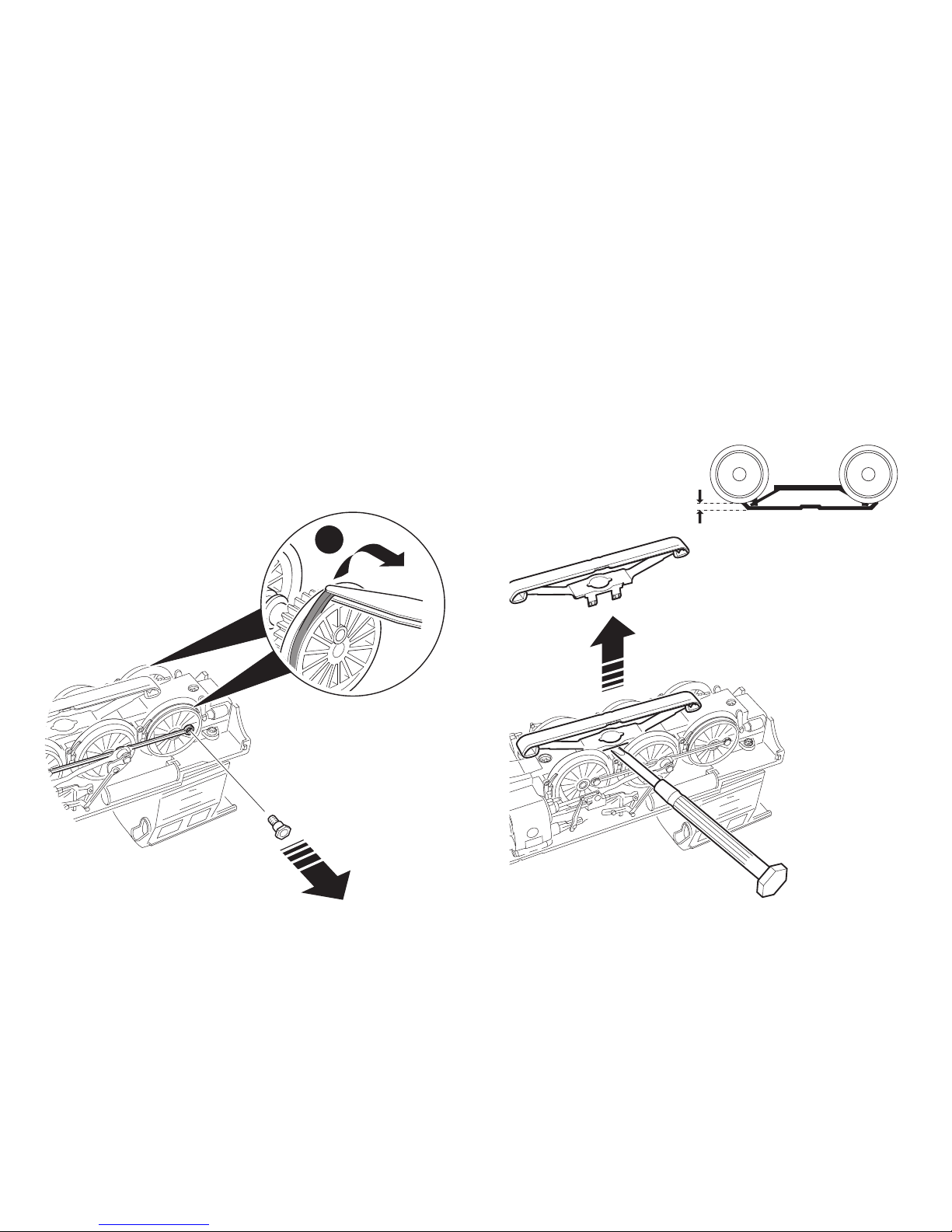

Haftreifen auswechseln Changing traction tires Changer les bandages d’adhérence Antislipbanden vervangen Cambio de los aros de adherencia Sostituzione delle cerchiature di aderenza Slirskydd byts Friktionsringe udskiftes

Schleifer auswechseln Changing the pickup shoe Changer le frotteur Vervangen van het sleepcontact Cambio del patín toma-corriente Sostituzione del pattino Byt släpsko Udskiftning af slæbesko

2 mm

Page 14

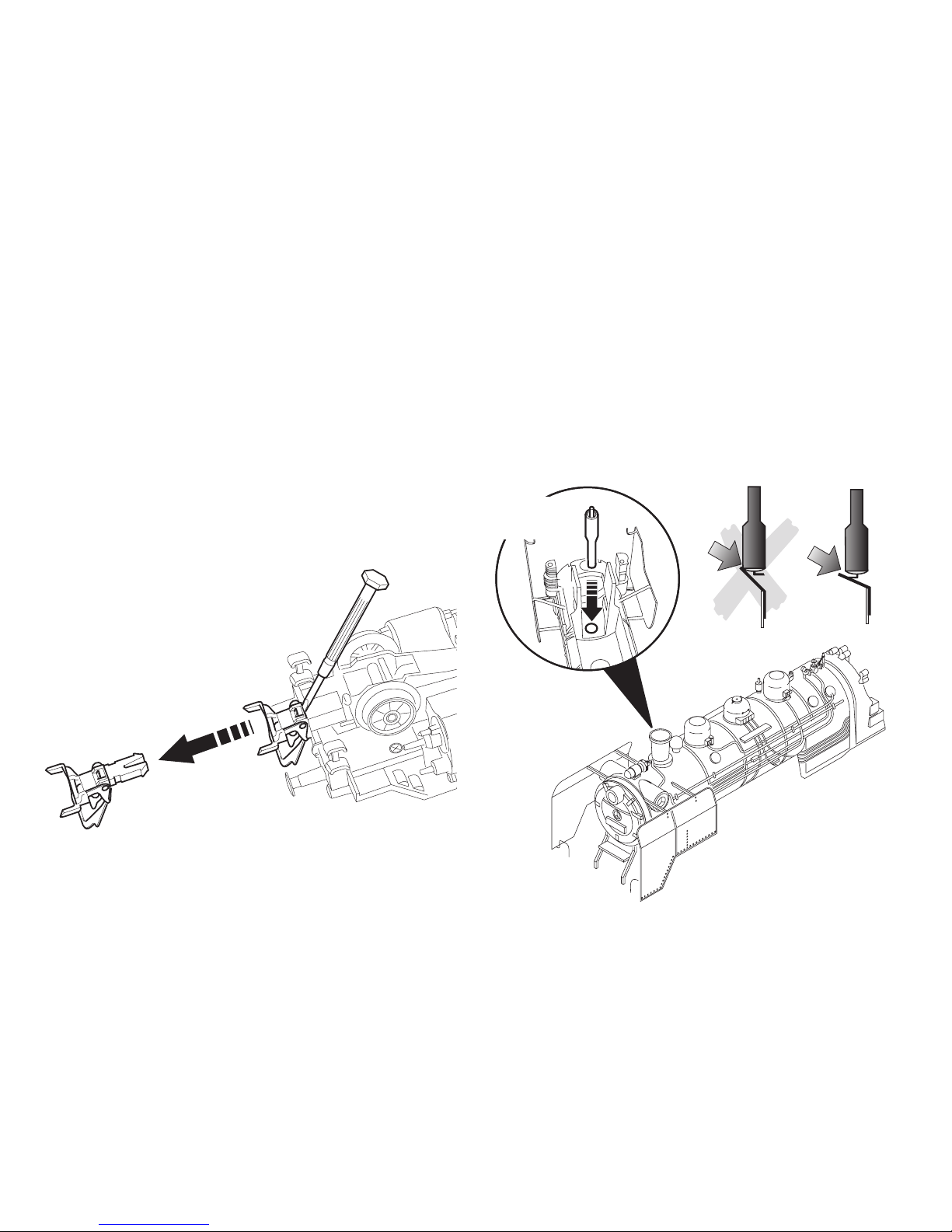

Kupplung tauschen Changing couplers Remplacer les attelages Koppeling verwisselen Cambiar el enganche Sostiure il gancio Utbyte av kortkoppel Udskiftning af kortkoblingen

Rauchsatz nachrüstbar Can be equipped with a smoke unit Générateur de fumée remplaçable Met rookgarnituur om te bouwen El equipo de humo se puede colocar posteriormente Inserto fumogeno sostituibile Kan kompletteras med röksats Røgaggregat kan eftermonteres

Analog = 72270 Digital = Seuthe 24

Page 15

Instrucciones importantes para el buen uso del fumígeno

• Llenar el cartucho solamente hasta la mitad con líquido fumígeno.

• Prestar atención que no se forme una burbuja de aire en el cartucho.

•

El hilo tomacorriente de la base debe tener un buen contacto con el resorte que está en el bastidor de la locomotora. Si fuera necesario, ajustar el hilo tomacorriente según la ilustración.

Potenziali origini di guasti nel caso dell’apparato fumogeno

• L’apparato fumogeno come massimo deve essere riempito solamente a metà di olio vaporizzabile.

• Nell’apparato fumogeno non deve trovarsi alcuna bolla d’aria.

• Il conduttore di alimentazione sulla faccia inferiore dell’apparato fumogeno deve possedere un sicuro contatto verso la molla di connessione nel telaio della locomotiva.

Potentiella felkällor på rökgeneratorn

• Rökgeneratorn får maximalt fyllas till hälften med rökvätska

• I rökgeneratorn får inte ﬁnnas någon luftblåsa

• Anslutningstråden på rökgeneratorns undersida måste ha en säker kontakt med anslutningsfjädern i lokets chassi. I nödfall måste anslutningstråden justeras enligt teckningen bredvid.

Potentielle fejlkilder ved røggeneratoren

• Røggeneratoren må maksimalt være halvt fyldt med røgolie.

• Der må ikke være nogen luftbobler i røggeneratoren.

• Der skal være en god og sikker kontakt mellem tilslutningstrå

den på undersiden af røggeneratoren og tilslutningsfjederen i lokomotivets understel.

Potentielle Fehlerquellen beim Rauchgenerator

• Der Rauchgenerator darf nur maximal halb mit Rauchöl gefüllt sein.

• Im Rauchgenerator darf sich keine Luftblase beﬁnden.

• Der Anschlussdraht an der Unterseite des Rauchgenerators muss sicheren Kontakt zur Anschlussfeder im LokomotivFahrgestell besitzen.

Potential Problems with the Smoke Generator

• The smoke generator cannot be ﬁlled any more than halfway with smoke ﬂuid.

• There should not be any air bubbles in the smoke generator.

• The connecting wire on the underside of the smoke generator must have a clean contact with the connection ﬁeld in the locomotive’s frame.

Causes d‘erreurs potentielles Avec le générateur fumigène

• Le générateur fumigène ne peut pas être rempli de liquide fumigène au-delà de la moitié du tube.

• Aucune bulle d‘air ne peut se trouver dans le générateur fumigène.

• Le câble de raccordement raccordé à la face inférieure du fumigène doit posséder un contact sûr avec le ressort de connexion dans le châssis de la locomotive.

Potentiële storingsoorzaken bij rookgeneratoren

• De rookgenerator mag maximaal half met rookolie gevuld worden.

• In de rookgenerator mag zich geen luchtbel bevinden.

• De aansluitdraad aan de onderzijde van de rookgenerator moet een betrouwbaar contact maken met de contactveer in het locomotief onderstel.

Page 16

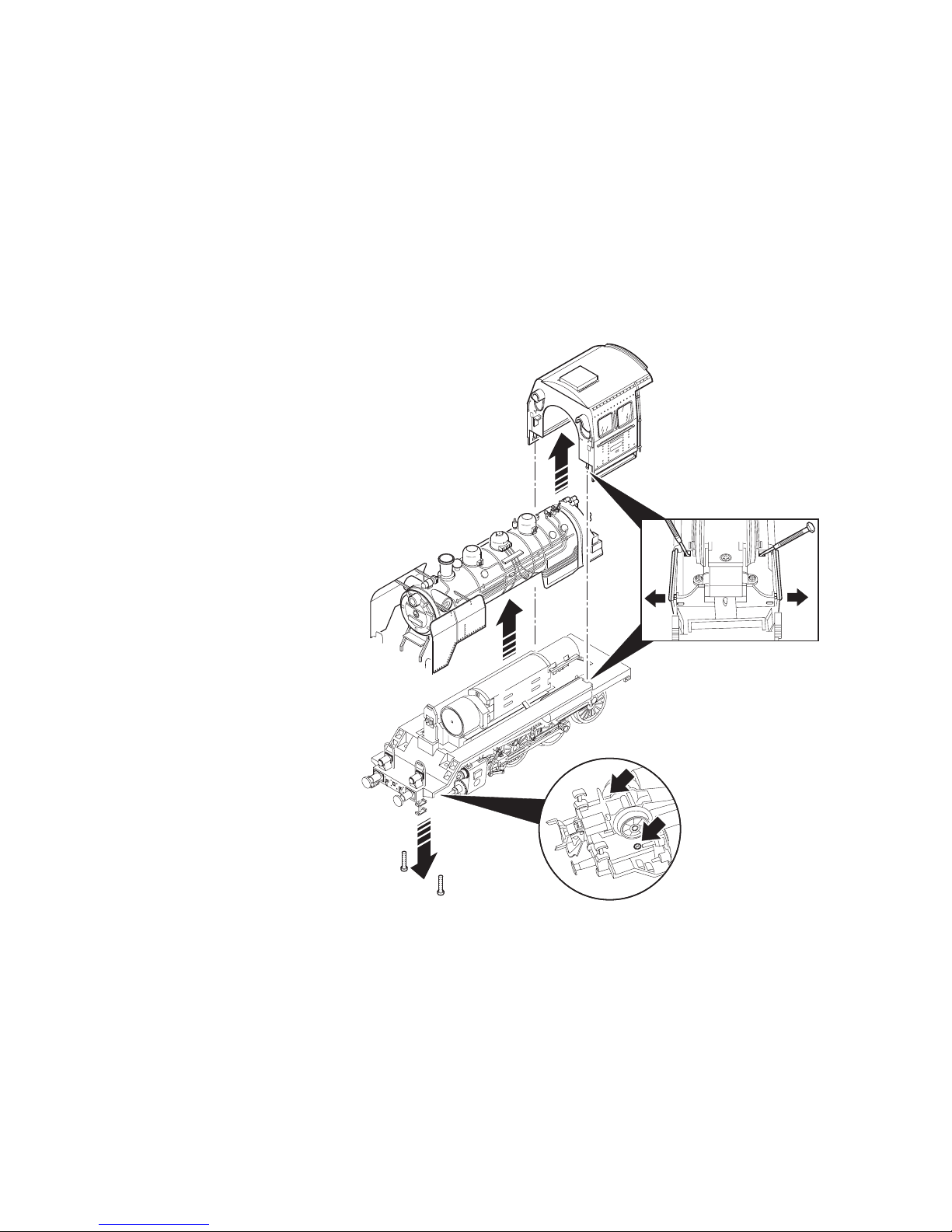

Lokomotiv-Gehäuse abnehmen Removing the locomotive body Enlever la caisse de la locomotive Locomotiefkap verwijderen Retirar la carcasa de la locomotora Smontaggio della sovrastruttura della locomotiva Tag av lokkåpan Aftag lokomotivets overdel

Page 17

Schmierung nach etwa 40 Betriebsstunden Lubrication after approximately 40 hours of operation Graissage après environ 40 heures de marche Smering na ca. 40 bedrijfsuren Engrase a las 40 horas de funcionamiento Lubriﬁcazione dopo circa 40 ore di funzionamento Smörjning efter ca. 40 driftstimmar Smøring efter ca. 40 driftstimer

Fett

Trix 66626

Page 18

Details der Darstellung

können von dem Modell

abweichen.

Page 19

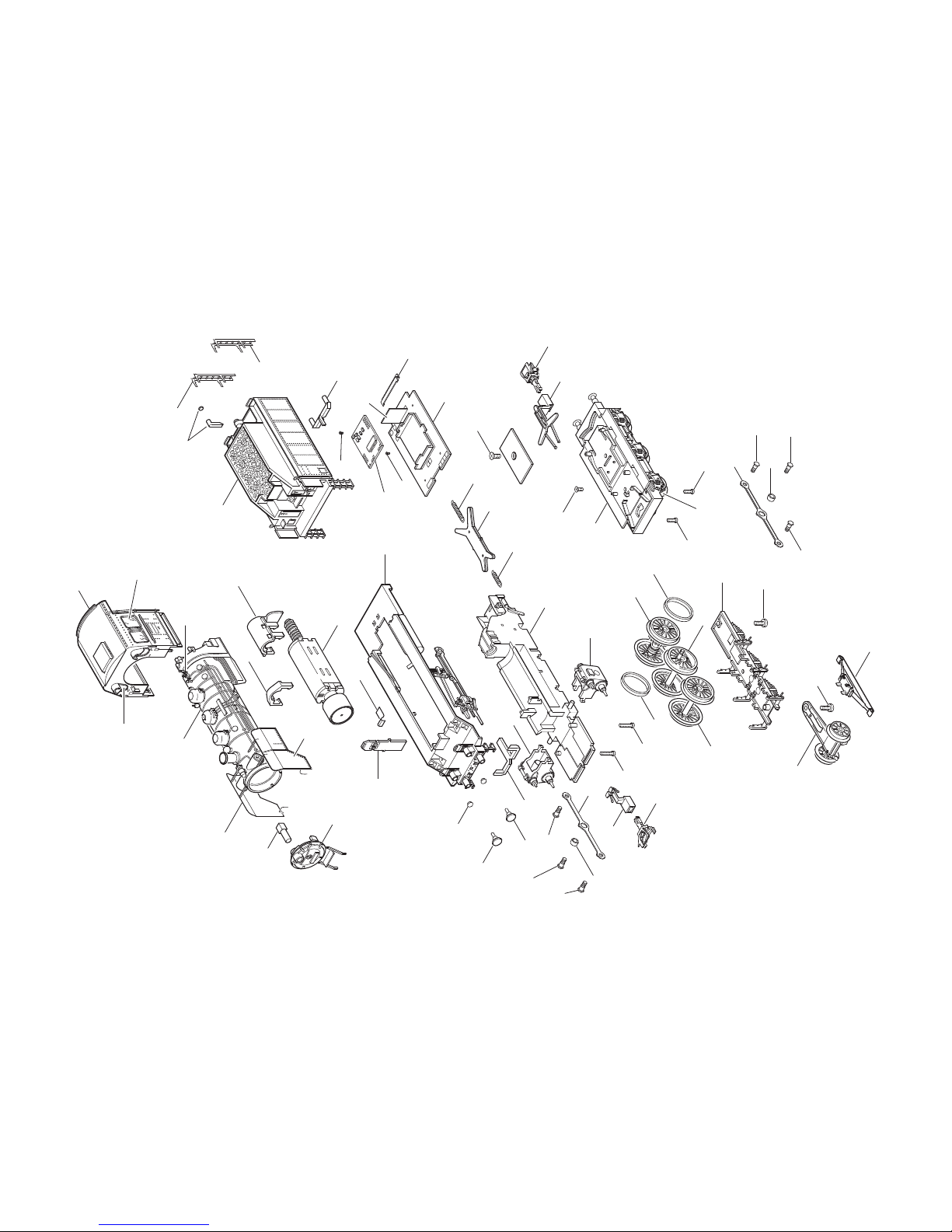

1 Führerhaus 157 550 2 Kessel 129 365 3 Windleitblech links 129 380 4 Windleitblech rechts 129 381 5 Rauchkammertüre 157 551 6 Glasteile komplett 135 875 7 Sicherheitsventil 129 377

8 Schraube 129 362

9 Umlauf mit Steuerung 135 877 ? 10 Beleuchtungseinheit 129 416 11 Puffer 129 413 12 Abdeckung vorne 129 418 13 Abdeckung 129 461 14 Zylinder links 129 412 15 Zylinder rechts 129 411 16 Motor 129 454 17 Kupplungsdeichsel 129 463 18 Treibgestell 129 385 19 Kuppelstange links 129 448 20 Kuppelstange rechts 129 446 21 Scheibe 129 453 22 Sechskantansatzschraube 129 451 23 Sechskantansatzschraube 129 450 24 Treibradsatz A 129 400 25 Treibradsatz B 129 403 26 Treibradsatz C 129 405 27 Haftreifen 129 408 28 Vorlauf komplett 135 878 29 Bremsattrappe 129 419

30 Schraube 128 934 31 Kupplungsdeichsel komplett 135 880 32 Feder 129 464 33 Kupplung 7 203

34 Tenderaufbau 157 552 35 Schraube 129 363 36 Leiterplatte 129 476 37 Schraube 129 477 38 Decoder 150 436 39 Beleuchtungseinheit 129 478 40 Lichtabdeckung 129 479 41 Leiter links 129 484 42 Leiter rechts 129 483 43 Kupplungsdeichsel 129 485 44 Unterteil 129 470 45 Radsatz 129 471 46 Schleifer 225 647

Page 20

Gebr. Märklin & Cie. GmbH Stuttgarter Str. 55 - 57 D-73033 Göppingen www.maerklin.com

152925/1209/HaSk

Änderungen vorbehalten

This device complies with Part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
